SCHG 751 GH - Table de cuisson SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Table de cuisson à gaz
Nombre de foyers	5 foyers
Type de gaz	Gaz de ville ou bouteille
Dimensions approximatives	75 cm x 51 cm
Poids	Environ 12 kg
Matériau de la surface	Verre trempé
Type d'allumage	Allumage électronique
Fonctions principales	Cuisson rapide, réglage de la flamme, sécurité gaz
Entretien et nettoyage	Nettoyage à l'eau savonneuse, éviter les produits abrasifs
Pièces détachées et réparabilité	Disponibilité des pièces sur demande, facilité de réparation
Consommation énergétique	Économie d'énergie par rapport aux plaques électriques
Normes de sécurité	Conforme aux normes CE, protection contre les fuites de gaz
Garantie	2 ans

FOIRE AUX QUESTIONS - SCHG 751 GH SCHOLTES

Comment puis-je allumer le SCHOLTES SCHG 751 GH ?

Pour allumer le SCHOLTES SCHG 751 GH, tournez le bouton de commande sur la position de votre choix (1 à 6) pour activer le feu.

Que faire si le feu ne s'allume pas ?

Vérifiez que l'appareil est bien branché et que le gaz est ouvert. Assurez-vous également que le bouton est tourné en position d'allumage.

Comment nettoyer la surface de cuisson en vitrocéramique ?

Utilisez un nettoyant doux pour vitrocéramique et un chiffon non abrasif. Évitez les éponges grattantes qui pourraient rayer la surface.

Les boutons de commande sont bloqués, que faire ?

Si les boutons sont bloqués, essayez de les nettoyer délicatement avec un chiffon humide. Si le problème persiste, contactez le service client.

Comment régler la température de cuisson ?

Utilisez les boutons de commande pour régler la température. Tournez le bouton vers la droite pour augmenter la température et vers la gauche pour la diminuer.

Est-il normal que la surface de cuisson devienne chaude ?

Oui, la surface de cuisson peut devenir chaude pendant l'utilisation. Évitez de toucher la surface pendant et après la cuisson.

Comment puis-je savoir si le feu est éteint ?

Vérifiez que le bouton de commande est en position '0' et assurez-vous qu'il n'y a pas de flamme visible.

Que faire en cas de fuite de gaz ?

Fermez immédiatement le robinet de gaz, aérez la pièce et n'allumez pas d'appareils électriques. Contactez un professionnel pour vérifier l'appareil.

Y a-t-il une fonction de sécurité sur le SCHOLTES SCHG 751 GH ?

Oui, l'appareil est équipé d'un système de sécurité qui coupe l'alimentation en gaz si la flamme s'éteint accidentellement.

Comment installer le SCHOLTES SCHG 751 GH ?

L'installation doit être effectuée par un professionnel qualifié. Suivez le manuel d'installation fourni avec l'appareil.

MODE D'EMPLOI SCHG 751 GH SCHOLTES

Description de l'appareil,8

Installation,24

Mise en marche et utilisation,29

Précautions et conseils,29

Nettoyage et entretien,30

Anomalies et remèdes,31

IT

Italiano

ATTENTION: Cet apparéil ainsi que ses parties accessibles deviennent très chauds pendant leur fonctionnement. Il faut faire attention à ne pas toucher les éléments chauffants. Ne pas faittre approcher les enfants de moins de 8 ans à moins qu'ils ne soient sous surveillance constante. Le present apparéil peut etre utilisé par des enfants de plus de 8 ans et par des personnes représentant des capacités physiques, sensorielles ou mentales réduites ou n'avant pas l'expérience ou les connaissances indispensablees, à condition qu'ils soient sous bonne surveillance ou qu'ils aient reçu les instructions nécessaires pour uneutilisation de I'appareil en toute sécurité et à condition qu'ils se rendent compte des dangers encourus. Les enfants ne doivent pas jouer avec I'appareil. Les opérations de nettoyage et d'entretien ne doivent pas etre effectuees par des enfants non surveillés.

ATTENTION : Laisser un réseau de cuisson avec de l'huile ou de laGRAISSÉ sur un foyer est dangereux et risque d'entrainer un incendie. Il ne faut JAMAIS essayer d'eteindre une flamme ou un incendie avec de l'eau ! Il faut éteindre l'appareil et couvrir la flamme avec un couvercle, par exemple, ou avec une couverture anti-feu.

ATTENTION: Risque d'incendie: ne pas laisser d'objets sur les surfaces de cuisson.
Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Ne jamais nettoyer l'appareil avec des nettoyeurs vapeur ou haute pression.

Essuyer tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir. Ne pas abaiser le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.

Cet apparéil ne peut pas être allumé au moyen d'un temporisateur extérieur ou d'un système de commande à distance séparé.

ATTENTION : l'utilisation de protections de table inappropriées peut cause des incendies.

ATTENTION: si la table en verre est endommagée :
- éteindre immédiatement tous les brûleurs et
les évventuels éléments chauffants électriques et
débrancher l'appareil du réseau électrique
- ne pas toucher la surface de l'appareil

ES

Advertencias

le type d'anomalie
le modele de votre apparéel (Mod.)
- son numero de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre apparéil et/ou sur son emballage.

ES

Asistencia

Comunique:

1 Grilles support de CASSEROLES
2 BRULEURS Å GAZ
3 Manettes de commande des BRULEURS GAZ
4 Bougie d'allumage des BRULEURS GAZ
5 DISPOSITION DE SÉCURITÉ

• BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le moyen au diamètre de votre casserole.
  Voyant fonctionnement des PLAQUE ÉLECTRIQUE* il s'allume dés que la manette n'est plus sur la position étant.
• Manettes de commande des BRULEURS GAZ ou des PLAQUE ÉLECTRIQUE* pour le réglage de la flamme ou de la puissance.
• La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SECURITE en cas d'extinction accidentelle de la flamme, coupe immidiatement l'avirée du gaz.

ES

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fouir les conseils correspondants.

!Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre apparéil

Les apparèels régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
• gaz Naturel Categorie II2E+3+ pour la Belgique;
• gaz Naturel Catégorie I2L pour la Hollande;

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (Pour la France)

Le raccordement gaz devra est fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectue conformément aux textes réglementaires et règes de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des batiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

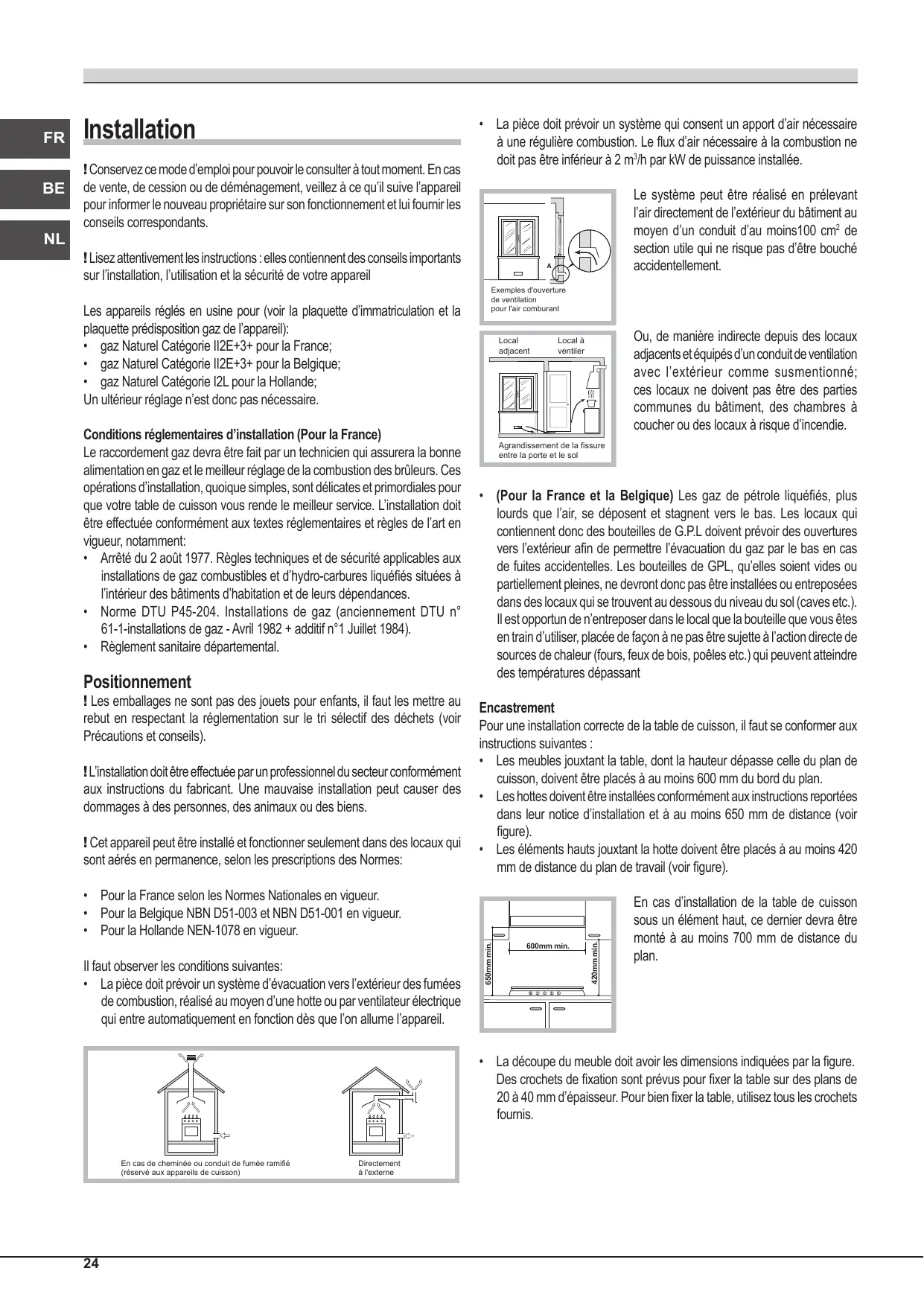

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut lesmettre au rebut en respectant la reglementation sur le tri selectif des déchets (voir Précautions et conseils).

!L'installation doit être effectuee par un professionnel du secteur conformement aux instructions du fabricant. Une mauvaise installation peut cause des dommages à des personnes, des animaux ou des biens.

! Cet apparéil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

Pour la France selon les Normes Nationales en vigueur.
Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
Pour la Hollande NEN-1078 en vigueur.

Il faut observer les conditions suivantes:
- La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen d'une hotte ou par ventilateur électricqu qui entre automatiquement en fonction des que l'on allume l'appareil.

En cas de cheminée ou conduit de fumée ramifié (réservé aux approilés de cuisson)

Directement à l'extreme

• La piece doit prévoir un système qui consent un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2m^3 /h par kW de puissance installée.

Exemples d'ouverture de ventilation pour l'air comburant

Le système peut etre realized en prelevant l'air directement de I'exterieur du babinet au moyen d'un conduit d'au moins100 cm2de section utile qui ne risque pas d'être bouché accidentellement.

Agrandissement de la fissure entre la porte et le sol

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné; ces locaux ne doivent pas'être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'accendie.

• (Pour la France et la Belgique) Les gaz de petrole liquifiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreprises dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous étes en train d'utiliser, place de façon à ne pas être sujette à l'action directe de sources de chaleur (fours, deux de bois, poèles etc.) qui peuvent atteindre des températures dépassant

Encastrement

Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 600mm du bord du plan.
• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance (voir figure).
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan.

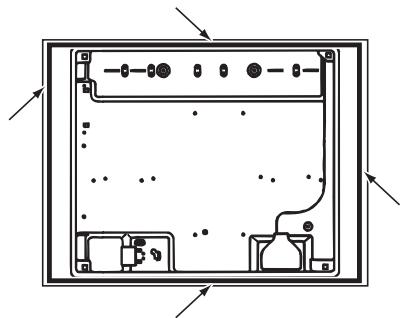

• La découvert du meuble doit avoir les dimensions indiquées par la figure. Des crochets de fixation sont prévus pour fixer la table sur des plans de 20 à 40 mm d'épaissur. Pour bien fixer la table, utilisez tous les crochets fournis.

• Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

Scheme de fixation des crochets

Position du crochet pour top H=20mm

Position du crochet pour top H=30mm

Position du crochet pour top H=40mm

Devant
Derrière

! Utilizez tous les crochets compris dans le "sachet accessoires"

• Si la table n'est pas installée au-dessus d'un four à encastrer, il faut monter un panneau d'isolation en bois. Il faut le monter à au moins 20 mm de distance du bord inférieur de la table.

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrêté. Il est conseilé dinstaller le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui contin qui ait une découvert d'au moins 45 × 560 mm (voir figures).

! La table ne peut être installée qu'au-dessus de jours encastrables équipés de ventilation de refroidissement.

Raccordement electrique

Les tables munies d'un cordon d'alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placee sous la table de cuisson). Le conducteur de terre du cable est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du cable d'alimentation au réseau électrique

Montez sur le cable une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux normes en viqueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le cable d'alimentation ne doit atteindre, en peu point, des températures dépassant de 50^ la température ambiente.

! L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs individues sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilise ni rallonges ni prises multiples.

!Après installation de l'appareil, le cable électrique et la prise de courant doit être facilement accessibles

!Le cable ne doit etre ni pié ni excessivement écrase.

Il doit être contrôle périodiquement et ne peut être remplace que par un technicien agrée (voir Assistance).
! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus.

Raccordement gaz

Pour la France

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien régé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformés aux Normes en vigueur.

! Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 “Caracteristiques des brûleurs et des injecteurs”.

Pour la Belgique - la Hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur.

Pour relier l'appareil à la canalisation du gaz Naturel, I2E+3+ pour la Belgique et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est foumi de filetage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003
- ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A.G.B); il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour la Hollandé selon les Normes Nationales en vigueur.

Raccordement part tuyau rigide (cuivre ou acier)

! Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont I'etanchete est assurée par un joint. S'il vous faut inverser le raccord, vous nevez obligatoire remplaner le joint d'etanchete (fourni avec l'appareil). Le raccord d'entree du gaz a I'appareil est filte 1/2 gaz male cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filétés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz male cylindrique.

La mise en œuvre de ces tuyaux doit être effectuee de façon a ce que, meme au maximum de leur extension, ils ne dépassent pas 2000~mm de long. Avres raccordement, assurez-vous que le tuyau metallique flexible ne touche pas a des parties mobiles et n'est pas ecrasé.

! N'utilise que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

! Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la France et la Belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacezles par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caracteristiques des brûleurs et des injecteurs").

En cas de brûleur Mini WOK*, utiliser une clé plate de 7mm pour dévisser l'injecteur (voir figure).

1. Remontez les différentes parties en effectuant les opérations dans le sens inverse.
2. En fin d'opération remplacez la vente étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Àpres-vente.

Remplacement des injecteurs du brûleur Mini DUAL*

1. Retirer les grilles et sortir les brûleurs de leurs logements Le brûleur est formé de deux parties distinctes.
2. Devisser les 3 vis et retirer le bruleur.
3. Devisser les 2 vis (voir figure).

1. Dévisser l'injecteur "A" à l'aide d'une clef à tube de 7mm. Pour dévisser l'injecteur "B" utiliser une clé plate de 7mm (voir figure). Remplacer les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1).

2. Remonter les composants dans le sens inverse du démontage.

3. Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent d'aucun réglage de l'air primaire.
- Réglage minimum (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;
2. Déposez la manette et tourmez la vis de réglage positionné à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obtienez une petite flamme régulière.

1. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tourmez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.

2. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minima, augmentez leur début en agissant sur la vis de réglage.

3. N'existe que sur certains modèles.

4. ÀpRES avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.
   ! En cas de gaz liquides, il faut visser à fond la vis de réglage.
   ! En fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services ÀpRES-vente.
   ! Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

PLAQUETTE SIGNALÉTIQUE
Raccordements électriques	voir plaquette signalétique
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 2006/95/CE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CE du 30/11/09 (Gaz) et modifications successives. - 2012/19/UE et modifications successives.

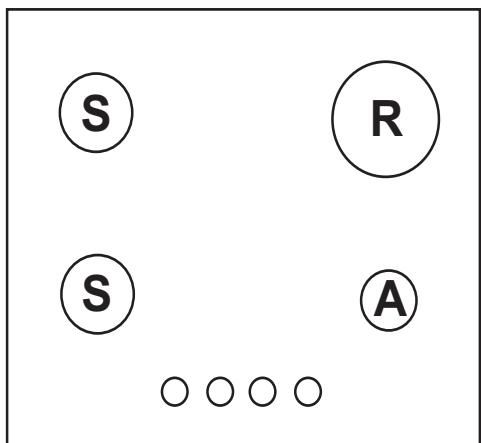

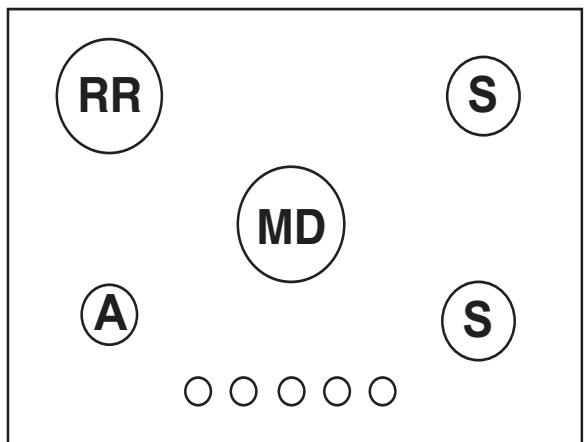

Caracteristiques des brûleurs et des injecteurs

Tableau 1 (Pour la France et la Belgique)				Gaz liquidés					Gaz natural
Brûleur		Diamètre(mm)	Puisance thermique kW(p.c.s.*Réduit	Puisance thermique kW(p.c.s.*Nominale	By-pass1/100(mm)	Injecteur1/100(mm)	Débit*(g/h)Butane	Propane	Injecteur1/100(mm)	Puisance thermique kW(p.c.s.*Nominale	Débit*(g/h)G20	Puisance thermique kW(p.c.s.*Nominale	Débit*(l/h)G25
Rapide (R)		100	0.70	3.00	39	86	218	214	116	3.00	286	3.00	332
Rapide Réduit (RR)		100	0.70	2.60	39	80	189	186	110	2.60	248	2.60	183
Semi Rapide (S)		75	0.40	1.65	28	64	120	118	96	1.65	157	1.65	183
Auxiliaire (A)		55	0.40	1.00	28	50	73	71	79	1.00	95	1.00	111
Mini DUAL	MDintérieur	40	0.20	0.60	23	37	44	43	66	0.70	67	0.70	78
	MDextérieur	108	1.30	4.00	54	93	291	286	135	4.00	381	3.80	421
Pressionsd'alimentation(Pour la France)		Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201725	202025	252030
Pressionsd'alimentation(Pour la Belgique)		Nominale (mbar)Minimum (mbar)Maximum (mbar)					28-302035	372545			201525	201525	251530

Pour la Hollande

Brûleur		Diamètre (mm)	Puisance thermique kW (p.c.s.* )		Injecteur 1/100 (mm)	Débit * (l/h) G25
			Nominale	Réduit
Rapide (R)		100	3.00	0.70	116	332
Rapide Réduit (RR)		100	2.60	0.70	110	288
Semi Rapide (S)		75	1.65	0.40	96	183
Auxiliaire (A)		55	1.00	0.40	79	111
Mini DUAL	MD interieur	36	0.90	0.40	74	100
	MD extérieur	130	3.80	1.30	135	421
Pressions d'alimentation		Nominale (mbar)Minimum (mbar)Maximum (mbar)				252030

A 15^ et 1013,25 mbar-gaz sec

Propane P.C.S. = 50,37 MJ/kg

Butane P.C.S. = 49,47 MJ/kg

Nature G20 P.C.S. = 37,78 MJ/m³

Nature G25 P.C.S. = 32,49 MJ/m³

SCHG 640 GH

SCHG 751 GH

Mise en marche et utilisation

! La position du brûleur gaz ou de la plaque électrique* correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Eteint

Maximum

Minimum

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tourmez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

! En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”.

Le brûleur Mini DUAL*

Ce brûleur à gaz est formé de deux anneaux de flamme concentriques. L'utilisation conjointe des deux最喜欢 permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double annexe de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole.

Vous pouvez utiliser des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur interieur. Le brûleur est commandé par une seule manette.

Pour allumer, appuyez à fond sur la manette en tournant dans le sens inverse

des aiguilles d'une montre jusqu'à la position de maxima © Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette.

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se rechauffer.

La manette permet de regler le brûleur comme suit :

Eteint

Allumage et anneau interieur au maximum

Anneau interieur au minimum

Les deux anneaux sont au maximum

Les deux anneaux sont au minimum

Pour êtreindre le brûleur tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole “ ”).

N'existe que sur certains modèles.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• d'utiliser des recipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• de tousjours utiliser des casseroles à fond plat et avec couvercle.
• de toumer la manette dans la position minimum au moment de l'ébullition.

Brûleurs	Ø Diamètre de recipients (cm)
Rapide (R)	24 - 26
Rapide Réduit (RR)	22 - 24
Semi Rapide (S)	16 - 20
Auxiliaire (A)	10 - 14
Mini DUAL (MD interieur)	12 - 16
Mini DUAL (MD extérieur)	24 - 26

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caracteristiques des brûleurs et des injecteurs"

Précautions et conseils

! Cet apparéil a été concu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un apparéil à encastrer classe 3.
  Pour bien fonctionner, les apparèils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet apparéil a été lié pour un usage familial, de type non professionnel.
• Cet apparéil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touche pas à l'appareil si vous étés pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet apparéil qui sert à cuir des alimentés ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi. Toute autre utilisation ( comme par exemple le chiffage d'une piece) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Evitez que le cordon d'alimentation d'autres petits electroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas été bouchés
• Contrôlez toujours que les manettes sont bien dans la position “●”/“○” quand l'appareil n'est pas utilisé.
• Ne tirezURTout pas sur le cable pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoirAAPARAVANT DEbranché la fiche de la prise de courant.

• En cas de panne, n'essayez enaucun cas d'acceder aux mecanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).

• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
  N'utilise pas de casseroles instables ou déformées.

• Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant d'utilisation de l' apparéil.
  S'assurer que les enfants ne jouent pas avec l'appareil.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée.

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2012/19/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils menagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usages doivent être collectés séparément afin d'optimiser le taux de récapération et le recyclage des matérieliers qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposée sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur apparéil usage au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel apparéil similaire.

Tous les principaux fabricants d'appareils menagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des apparêls usages.

Nettoyage et entretien

Mise hors tension

Avant toute opération de nettoyage ou d'entretien coupe l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilise pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

Pour un entretien courant, passez une éponge humide sur la surface et sechez avec du papier essuie-tout.
- Les parties démontables des brûleurs doivent être lavées réquémment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
- Dans le cas de tables équipées d'allumage automatique, nettoyez fraisment et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifie que les orifices de sortie du gaz ne sont pas bouchés.
- Avant de commencer à cuisiner, nettoyez la surface à l'aide d'un chiffon humide pour éliminer toute trace de poussière ou de résidus d'aliments cuitsAAPARAVANT.Nettoyezregulierementla surfacede la tableenutilisant une solution d'eau tiède et de détergent non abrasif.
- Des taches peuvent se former sur l'acier inox si ce dernier reste trop

longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseilé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

! N'utilise pas de diffuseurs, de grille-pain ou de grilloirs à viande en acier inoxydable sur les foyers gaz.

Entretien robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

! Cette opération doit être effectuee par un technician agreé par le fabricant.

• N'existe que sur certains modèles.

Anomalies et/remèdes

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en冲动 de l'appareil sont bien ouverts.

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés.
les pièces amovibles composant le brûleur sont bien montées correctement.
- il y a des courants d'air dans les environns du plan de cuisson

La flamme s'eteint dans les versions équipées de sécurité de flamme.

Avez-vous contrôle si:

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.

Le brûleur s'eteint quand il est régèle sur la position de minimum.

Avez-vous contrôle si:

les orifices de sortie du gaz ne sont pas par hasard bouchés
- il y a des courants d'air dans les environns du plan de cuisson
les minima n'ont pas bien ete regles.

Les casseroles sont instables.

Avez-vous contrôle si:

• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard eté inversée.

ATTENTION

Pour l'installation de la table de cuisson, consulter le mode d'emploi

Eviter les heures accidentels avec casseroles, grilles ou autres ustensiles de cuisine

Ne pas utiliser de cassetoles ou de faitouts à cheval sur deux brûleurs ou plus.

Ne pas utiliser de casseroles ou de faitouts à cheval sur deux brûleurs ou plus.

Instalación

Desligar a corrente électrique
