Descrição do aparelho Vista de conjunto

• Os QUEIMADORES são de diferentes tamanhos e potências. Escolha o mais adequado ao diâmetro do recipiente a ser utilizado.
• Indicador luminoso FUNCIONAMENTO CHAPA ELÉCTRICA* acende-se se o selector estiver em qualquer posição diferente daquela de desligado.
• Selectores de comando dos QUEIMADORES A GÁS e da CHAPA ELÉCTRICA* para a regulação da chama ou da potência.
• Vela para acender os QUEIMADORES A GÁS permite o acendimento automático do queimador escolhido.

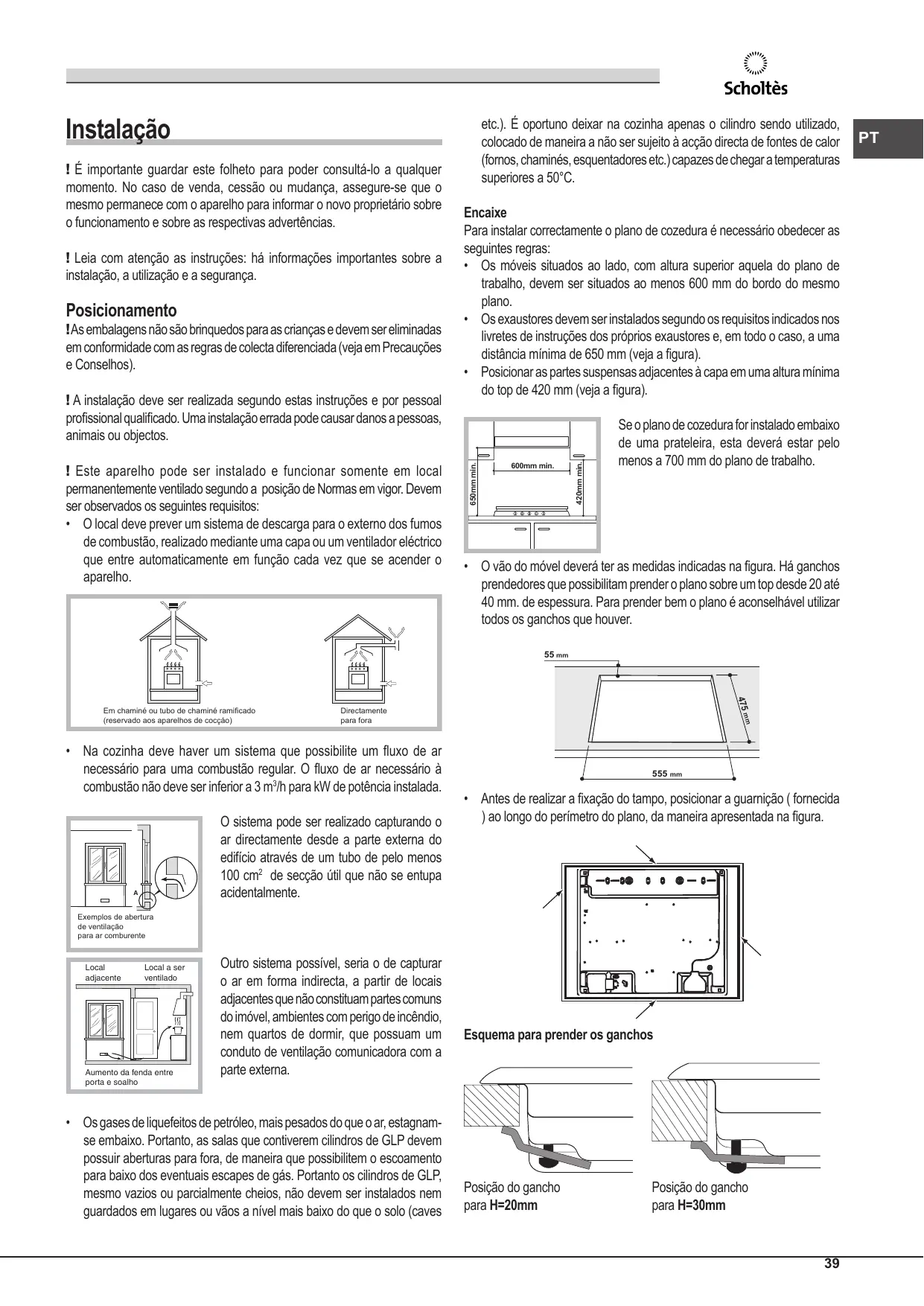

Instalação Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos). ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos. ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos:

• O local deve prever um sistema de descarga para o externo dos fumos de combustão, realizado mediante uma capa ou um ventilador eléctrico que entre automaticamente em função cada vez que se acender o aparelho. 600mm min. 420mm min. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança. Encaixe Para instalar correctamente o plano de cozedura é necessário obedecer as seguintes regras:
• Os móveis situados ao lado, com altura superior aquela do plano de trabalho, devem ser situados ao menos 600 mm do bordo do mesmo plano.
• Os exaustores devem ser instalados segundo os requisitos indicados nos livretes de instruções dos próprios exaustores e, em todo o caso, a uma distância mínima de 650 mm (veja a figura).
• Posicionar as partes suspensas adjacentes à capa em uma altura mínima do top de 420 mm (veja a figura). 650mm min. ! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. etc.). É oportuno deixar na cozinha apenas o cilindro sendo utilizado, colocado de maneira a não ser sujeito à acção directa de fontes de calor (fornos, chaminés, esquentadores etc.) capazes de chegar a temperaturas superiores a 50°C. Se o plano de cozedura for instalado embaixo de uma prateleira, esta deverá estar pelo menos a 700 mm do plano de trabalho.

• O vão do móvel deverá ter as medidas indicadas na figura. Há ganchos prendedores que possibilitam prender o plano sobre um top desde 20 até 40 mm. de espessura. Para prender bem o plano é aconselhável utilizar todos os ganchos que houver. 55 mm O sistema pode ser realizado capturando o ar directamente desde a parte externa do edifício através de um tubo de pelo menos 100 cm2 de secção útil que não se entupa acidentalmente.

• Na cozinha deve haver um sistema que possibilite um fluxo de ar necessário para uma combustão regular. O fluxo de ar necessário à combustão não deve ser inferior a 3 m3/h para kW de potência instalada.

• Antes de realizar a fixação do tampo, posicionar a guarnição ( fornecida ) ao longo do perímetro do plano, da maneira apresentada na figura. Exemplos de abertura de ventilação para ar comburente Local adjacente Local a ser ventilado Aumento da fenda entre porta e soalho Outro sistema possível, seria o de capturar o ar em forma indirecta, a partir de locais adjacentes que não constituam partes comuns do imóvel, ambientes com perigo de incêndio, nem quartos de dormir, que possuam um conduto de ventilação comunicadora com a parte externa.

• Os gases de liquefeitos de petróleo, mais pesados do que o ar, estagnamse embaixo. Portanto, as salas que contiverem cilindros de GLP devem possuir aberturas para fora, de maneira que possibilitem o escoamento para baixo dos eventuais escapes de gás. Portanto os cilindros de GLP, mesmo vazios ou parcialmente cheios, não devem ser instalados nem guardados em lugares ou vãos a nível mais baixo do que o solo (caves Esquema para prender os ganchos Posição do gancho para H=20mm Posição do gancho para H=30mm

Posição do gancho para H=40mm

• a tomada tenha a capacidade de suportar a carga máxima de potência da máquina, indicada na placa de identificação;
• a tensão de alimentação seja entre os valores da placa de identificação;
• a tomada seja compatível com a ficha do aparelho. Em caso contrário, substitua a tomada ou a ficha; não empregue extensões nem tomadas múltiplas. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. Atrás ! O cabo não deve ser dobrado nem comprimido. ! Utilize os ganchos fornecidos dentro da “embalagem dos acessórios”.
• Se o plano de cozedura não for instalado sobre um forno de encaixar, é necessário inserir um painel de madeira como isolamento. O mesmo deverá ser posicionado a uma distância mínima de 20 mm da parte inferior do plano. Ventilação Para garantir uma boa ventilação é necessário eliminar a parede traseira do vão. É preferível instalar o forno de maneira que apoie-se sobre duas ripas de madeira, ou sobre uma tábua com uma abertura de pelo menos 45 x 560 mm. (veja as figuras).

! É possível instalar o plano somente sobre fornos de encaixe equipados com ventilação de arrefecimento. Ligação eléctrica Os planos equipados com cabo de alimentação de três pólos são predispostos para o funcionamento com uma corrente alternada na tensão e a frequência de alimentação indicada na placa de identificação (situada na parte inferior do plano). A ligação à terra do cabo distingue-se pelas cores amarelo - verde. No caso de instalação acima de um forno de encaixar, a ligação eléctrica do plano e a do forno precisam ser realizadas separadamente, seja por razões de segurança eléctrica, seja para facilitar uma eventual remoção do forno. Ligação do cabo de fornecimento à rede eléctrica Monte no cabo uma ficha em conformidade com as normas para a carga indicada na placa de identificação. No caso de uma ligação directa à rede, será necessário interpor, entre o aparelho e a rede, um interruptor omnipolar com abertura mínima entre os contactos de 3 mm. na dimensão certa para a carga e em conformidade com as normas em vigor (a ligação à terra não deve ser interrompida pelo interruptor). O cabo de alimentação deve ser colocado de maneira que em nenhum ponto ultrapasse de 50°C a temperatura do ambiente. ! O técnico instalador é responsável pela realização certa da ligação eléctrica e da obediência das regras de segurança. Antes de efectuar a ligação, certifique-se que:

• a tomada tenha uma ligação à terra e seja em conformidade com a legislação;

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica). ! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas. Ligação do gás A ligação do aparelho à tubagem ou à botija do gás deverá efectuar-se conforme prescrito pelas Normas Nacionais em vigor, somente após ter controlado que o mesmo esteja regulado para o tipo de gás com o qual será alimentado. Em caso contrário, efectuar as operações indicadas no parágrafo “Adaptação a diferentes tipos de gás”. Em caso de alimentação com gás líquido de botija, utilizar reguladores de pressão em conformidade com as Normas Nacionais em vigor. ! Para garantir um funcionamento seguro, uma utilização de energia apropriada e maior duração da aparelhagem, assegurar-se que a pressão de alimentação respeite os valores indicados na tabela 1 “Características dos queimadores e dos bicos”. Ligação com tubo rígido (cobre ou aço) ! A ligação do sistema de gás deve ser realizada de maneira a não provocar solicitações de nenhum género ao aparelho. Na rampa de alimentação do aparelho há uma junta em “L” dirigível, cuja retenção é assegurada por uma guarnição. Se for preciso girar a união será absolutamente necessário trocar a guarnição de vedação (fornecida com o aparelho). A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. Ligação com tubo flexível de aço inoxidável de parede contínua com engates de rosca A junta de entrada de gás no aparelho tem rosca de 1/2 gás macho cilíndrica. A instalação destes tubos deve ser efectuada de maneira que o seu comprimento, em condições de máxima extensão, não seja maior de

2.000 mm. Quando a ligação estiver terminada, assegure-se de que o

tubo metálico flexível não entre em contacto com as partes móveis ou fique amassado. ! Utilize exclusivamente tubos em conformidade com os regulamentos e guarnições de retenção em conformidade com os regulamentos nacionais em vigor. Controle da vedação ! Ao terminar a instalação controlar a vedação de todas as juntas utilizando uma solução de sabão e nunca uma chama. Adaptação aos diferentes tipos de gás Para adaptar o plano de cozedura a um tipo de gás diferente ao para o qual estiver preparado (indicado na etiqueta presa na parte inferior do plano ou na embalagem), será necessário trocar os bicos dos queimadores mediante as seguintes operações:

1. Tire as grades do plano e solte os queimadores do lugar.

2. Desparafusar os bicos utilizando uma chave a tubo de 7mm, e substituílos com aqueles apropriados para o novo tipo de gás (ver tabela 1 “Características dos queimadores e dos bicos”). No caso do queimador Mini WOK*, para desparafusar o bico empregue uma chave aberta de 7 mm (veja a figura).

3. Monte outra vez as partes, realizando estas operações na ordem contrária.

4. No final da operação, troque a velha etiqueta de calibragem por outra

corresponda ao novo tipo de gás utilizado, que se encontram nos nossos centros de assistência técnica.

5. Depois de realizar a regulação, restabeleça os lacres situados nos ‘bypass’ com cera lacre ou materiais equivalentes.

! No caso dos gases líquidos, o parafuso de regulação deve ser atarraxado até o fundo. ! Ao terminar a operação substitua a velha etiqueta de calibragem com a que corresponde ao novo gás utilizado que se acha nos nossos Centros de Assistência Técnica. ! Se a pressão do gás utilizado for diferente (ou variável) daquela prevista, é necessário instalar na tubagem de entrada um regulador de pressão (conforme as Normas Nacionais em vigor). Substituição dos bicos sobre queimador Mini DUAL* Tire as grades e extraia os queimadores das suas sedes. O queimador é formado por duas partes separadas;

2. Desatarraxe os 3 parafusos e retirar o queimador;

3. Desatarraxe os 2 parafusos V (veja a figura);

4. Desenrosque o bico “A”, para isto utilize

uma chave de tubo de 7mm. Para desenroscar o bico “B” utilize uma chave aberta de 7 mm (veja figura). Troque os bicos por outros adequados ao novo tipo de gás (veja a tabela 1).

5. Coloque outra vez todas as peças no lugar,

realizando as operações na ordem contrária à acima apresentada.

• Regulação do ar primário dos queimadores Os queimadores não necessitam de qualquer regulação de ar primário.
• Regulação dos mínimos

1. Coloque a torneira na posição de mínimo;

2. Retire o selector e ajuste o parafuso de regulação situado no interior ou

ao lado da haste da torneira até obter uma pequena chama regular.

3. Verifique se ao girar rapidamente o botão da posição de máximo até a

de mínimo, os queimadores não se apagam.

4. Nos aparelhos equipados com dispositivo de segurança (termopar),

em caso de não funcionamento do dispositivo com os queimadores no mínimo, aumente a capacidade dos próprios mínimos mediante o parafuso de regulação.

PLACA DAS CARACTERÍSTICAS

Ligações ver quadro das características eléctricas Este aparelho é em conformidade com as seguintes Directivas da Comunidade Europeia: - 2006/95/CE de 12/12/06 (Baixa Tensão) e posteriores modificações - 2004/108/CE de 15/12/04 (Compatibilidade Electromagnética) e posteriores modificações - 93/68/CEE de 22/07/93 e posteriores modificações. - 2009/142/CE de 30/11/09 (Gás) e posteriores modificações. - 2012/19/UE e posteriores modificações.

• Há somente em alguns modelos.

Rápido Reduzido (RR)

Mini DUAL Nominal (mbar) Minima (mbar) Màxima (mbar) Pressões de alimentação

Início e utilização ! Em cada selector está indicada a posição do queimador de gás ou da chapa eléctrica* correspondente. Queimadores a gás O queimador escolhido pode ser regulado mediante o respectivo botão da seguinte maneira :

Conselhos práticos para utilização dos queimadores Para obter a máxima performance é bom lembrar-se do seguinte:

• utilize recipientes adequados para cada um dos queimadores (veja a tabela) com o objectivo de evitar que as chamas ultrapassem o fundo dos recipientes.
• utilize sempre recipientes de fundo chato e com tampa.
• no momento em que começar a ferver, rode o botão para a posição de mínimo. Queimador Ø Diâmetro Recipientes (cm) Rápido (R)

Máximo Rápido Reduzido (RR)

• Há somente em alguns modelos. Precauções e conselhos Segurança geral

• Este aparelho refere-se a um aparelho de encaixar de classe 3
• Para os aparelhos a gás funcionarem correctamente é necessário uma troca de ar regular do ambiente. Assegurar-se que sejam respeitados os requisitos do parágrafo “Posicionamento” no momento da instalação”.
• As instruções são válidas somente para os países de destino para os quais os símbolos constam no livrete e na placa de identificação do aparelho.
• Este aparelho foi concebido para utilização de tipo não profissional no âmbito de moradas.
• Este aparelho não deve ser instalado ao ar livre, mesmo num sítio protegido, porque é muito perigoso deixá-lo exposto a chuva e temporais.
• Não toque na máquina se estiver descalço, ou se as suas mãos ou pés estiverem molhados ou húmidos.
• O aparelho deve ser utilizado para cozinhar alimentos, somente por pessoas adultas e conforme as instruções contidas neste livrete. Qualquer outro uso (como por exemplo, aquecedor de ambientes) deve ser considerado impróprio e portanto perigoso. O fabricante não pode ser considerado responsável por eventuais danos derivados de usos impróprios, errados e irrazoáveis.
• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno.
• Não tape as aberturas de ventilação e de eliminação de calor.
• Assegure-se sempre que os selectores estejam na posição “●”/“○” quando não estiver a utilizar o aparelho.
• Não puxe pelo cabo para desligar a ficha da tomada eléctrica, pegue pela ficha.
• Não realize limpeza nem manutenção sem antes ter desligado a ficha da rede eléctrica.
• Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar repará-las. Contacte a Assistência Técnica (veja a Assistência técnica).

• Certifique-se que as pegas das panelas fiquem sempre viradas para o lado interno do plano de cozedura para evitar batidas acidentais.
• Não utilize panelas instáveis ou deformadas.
• Não é previsto que este aparelho seja utilizado por pessoas (incluso crianças) com reduzidas capacidades físicas, sensoriais ou mentais, por pessoas inexperientes ou que não tenham familiaridade com o produto, a não ser que seja vigiadas por uma pessoa responsável pela sua segurança ou que tenham recebido instruções preliminares sobre o uso do aparelho.
• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado.

• O aço inoxidável poderá manchar-se se ficar em contacto durante muito tempo com água fortemente calcária ou com detergentes agressivos (contendo fósforo). É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Para mais é bom enxugar eventuais vazamentos de água. Eliminação

• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2012/19/CE referente à gestão de resíduos de aparelhos eléctricos e electrónicos (RAEE), prevê que os electrodomésticos não devem ser escoados no fluxo normal dos resíduos sólidos urbanos. Os aparelhos desactualizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos para a saúde humana e para o ambiente. O símbolo constituído por um contentor de lixo barrado com uma cruz deve ser colocado em todos os produtos por forma a recordar a obrigatoriedade de recolha separada. Poder-se-á entregar o electrodoméstico desactualizado ao serviço de recolha público, levá-lo às áreas comuns apropriadas ou, se previsto na legislação nacional sobre a matéria, devolve-lo ao revendedor ao mesmo tempo que se adquire um novo produto de tipo equivalente. Todos os principais produtores de electrodomésticos estão activos na criação e gestão de sistemas de recolha e reciclagem de aparelhos desactualizados. Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho ! Evite o emprego de detergentes abrasivos ou corrosivos, tais como tiramanchas e produtos contra ferrugem, detergentes em pó e esponjas com superfície abrasiva. podem arranhar irremediavelmente a superfície. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem.
• Para a manutenção ordinária, é suficiente lavar o plano com uma esponja húmida e, em seguida, enxugar com papel absorvente de cozinha.
• Os componentes móveis dos queimadores precisam ser lavados frequentemente com água quente e detergente, tome cuidado para eliminar as eventuais crostas.
• Nos planos com acendimento automático, é necessário proceder frequentemente a uma limpeza cuidada da extremidade dos dispositivos de acendimento electrónico instantâneo e é também necessário verificar que os orifícios de saída do gás não estejam entupidos.
• Antes de começar a cozer, a superfície da chapa deve ser limpa utilizando um pano húmido para remover a poeira ou resíduos de alimentos anteriormente cozidos. A superfície da chapa deverá ser limpa regularmente com água morna e um detergente não abrasivo.

! Não utilizar difusores, torradeiras ou grades para carne de aço inoxidável sobre os queimadores de gás. Manutenção das torneiras do gás Com o tempo pode ocorrer o caso de uma torneira que se bloqueie ou apresente dificuldades na rotação, portanto será necessário substituir a torneira mesma. ! Esta operação deve ser efectuada por um técnico autorizado pelo fabricador. Anomalias e soluções

Pode acontecer do plano não funcionar ou não funcionar bem. Antes de chamar a assistência técnica, vejamos o que é possível fazer. Antes de mais nada, verifique que não haja interrupções nas redes de alimentação de gás e electricidade, especialmente se as torneiras do gás antes do plano estão abertas. O queimador não se acende ou a chama não é uniforme. Foi controlado se:

• Estão entupidos os furos de saída do gás do queimador.
• Estão instalados correctamente todos os componentes móveis que compõem o queimador.
• Há correntes de ar nas proximidades do plano. A chama não permanece acesa nas versões com segurança. Foi controlado se:
• O botão não foi premido até o fundo.
• Não foi mantido premido até o fundo o botão durante um tempo suficiente para activar o dispositivo de segurança.
• Estão entupidos os furos de saída do gás em correspondência ao dispositivo de segurança. O queimador em posição de mínimo não permanece aceso. Foi controlado se:
• Estão entupidos os furos de saída do gás.
• Há correntes de ar nas proximidades do plano.
• A regulação do mínimo não está correcta. Os recipientes são instáveis. Foi controlado se:
• O fundo do recipiente é perfeitamente plano.
• O recipiente está no centro do queimador ou na da chapa eléctrica.
• As grades foram invertidas. ATENÇÃO
