MODE D'EMPLOI PPF 20DC 120 SCHOLTES

Español, 61 Installation, 26-31 Positionnement Raccordement électrique Raccordement gaz Plaquette signalétique Caractéristiques des brûleurs et des injecteurs Description de l’appareil, 32 Vue d’ensemble Mise en marche et utilisation, 33 Conseils pratiques pour l’utilisation des brûleurs PPF 20DC 120 PPF 30TC 120 PP 30TC 120 SF PPF 20 65

Précautions et conseils, 34 Sécurité générale Mise au rebut Nettoyage et entretien, 35 Mise hors tension Nettoyage de l’appareil Entretien robinets gaz Anomalies et remèdes, 36

! Conservez ce mode d’emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu’il suive l’appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants. ! Lisez attentivement les instructions : elles contiennent des conseils importants sur l’installation, l’utilisation et la sécurité de votre appareil Les appareils réglés en usine pour (voir la plaquette d’immatriculation et la plaquette prédisposition gaz de l’appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Catégorie I2L pour la Hollande. Un ultérieur réglage n’est donc pas nécessaire. Conditions réglementaires d’installation (Pour la France) Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d’installation, quoique simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L’installation doit être effectuée conformément aux textes réglementaires et règles de l’art en vigueur, notamment:
• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d’hydro-carbures liquéfiés situées à l’intérieur des bâtiments d’habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental. Positionnement ! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils). ! L’installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens. ! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:
• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur.

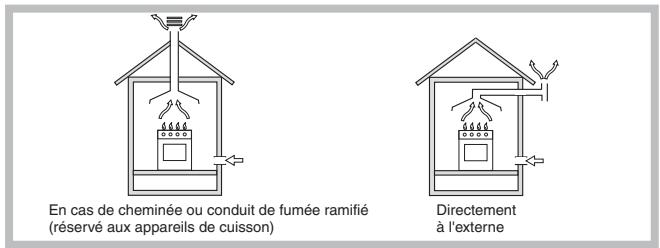

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson) Directement à l'externe

• Pour la Hollande NEN-1078 en vigueur. Il faut observer les conditions suivantes:
• La pièce doit prévoir un système d’évacuation vers l’extérieur des fumées de combustion, réalisé au moyen d’une hotte ou par ventilateur électrique qui entre automatiquement en fonction dès que l’on allume l’appareil.
• La pièce doit prévoir un système qui consent un apport d’air nécessaire à une régulière combustion. Le flux d’air Local Local à nécessaire à la combustion ne adjacent ventiler doit pas être inférieur à 2 m3/h par kW de puissance installée. Le système peut être réalisé en prélevant l’air directement de l’extérieur du bâtiment au Agrandissement de la fissure entre la porte et le sol moyen d’un conduit d’au moins100 cm2 de section utile qui ne risque pas d’être bouché accidentellement. Ou, de manière indirecte depuis des locaux adjacents et équipés d’un conduit de ventilation avec l’extérieur comme susmentionné; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d’incendie.

Exemples d'ouverture de ventilation pour l'air comburant

• (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l’air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G.P.L doivent prévoir des ouvertures vers l’extérieur afin de permettre l’évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu’elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au dessous du niveau du sol (caves etc.). Il est opportun de n’entreposer dans le local que la bouteille que vous êtes en train d’utiliser, placée de façon à ne pas être sujette à l’action directe de sources de chaleur (fours, feux de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C. Encastrement Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes: Fixation au meuble Il existe trois familles d'appareils selon le type d'installation : 600mm min. 540mm min. 700mm min.

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins 50 mm du bord du plan.

• Les hottes doivent être installées conformément aux instructions reportées dans leur notice d’installation et à au moins 700 mm de distance.

• Les éléments hauts jouxtant la hotte doivent être placés à au moins 540 mm de distance du plan de travail (voir figure). En cas d’installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir Fig.) Min. n.700mm Installation des plans de cuisson à poser Il faudra veiller à prendre toutes les précautions nécessaires afin de garantir une installation conforme aux normes en vigueur concernant la prévention des accidents pour le branchement électrique et le raccordement gaz. Afin de garantir le parfait fonctionnement de l’appareil encastré dans un meuble, il est indispensable de respecter les distances minimales indiquées à la fig.1. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65 °C. Fig.1

EPAISSEURACIER<HAUTEUR<58 mm PLAN D'APPUI - SUR TABLE DE CUISSON HAUTEUR>58 mm Fig.2

1- Tables à encastrer (Classe 3) pour type

d'installation au ras du plan (voir figure 2 détail H1); dans ce cas il faut prévoir une découpe du plan ayant des dimensions correspondant à l'encombrement hors tout de la table, moins 2 cm de chaque côté, pour garantir 1cm d'appui de la table sur le plan de travail; pour pouvoir enfin encastrer la table au ras du plan, il faut abaisser la zone tout autour de la découpe (voir figure 3a) pour pouvoir y loger tant le bord de la table que le joint placé sous ce bord. Avant de procéder à la fixation de la table sur le plan de travail, positionnez le joint G(fourni) sur tout le pourtour de la table comme illustré figure 3b. Pour fixer les tables au meuble, servez-vous des équerres fournies comme illustré (voir détail S figure 3a).

2- Tables de cuisson à encastrer (Classe 3) dont le

bord a moins de 58mm de haut (voir figure 2 détail H2)(voir figure 3c); en cas d'installation sur un plan de travail, il faut prévoir une découpe suffisamment grande pour pouvoir y loger la boîte inférieure de la table de cuisson, veillez à laisser entre cette dernière et le plan en bois au moins 1 cm de vide sur tout le pourtour (le dessous de la boîte peut toucher). Pour la fixation des appareils, voir instructions fournies au point 1 ou consulter la notice d'instructions supplémentaire en cas d'applications spéciales.

3- Tables de cuisson à poser (Classe 1) dont le bord

a plus de 58mm de haut (voir figure 2 détail H3); dans ce cas, la boîte inférieure de la table ne dépasse pas du bord de cette dernière même en cas de pose sur un plan de travail, il suffit dans ce cas de prévoir les trous pour le passage du tuyau d'alimentation du gaz et du cordon électrique. Pour la fixation des tables, procédez comme suit (fig. 4) :

• vissez au meuble les 2 vis "A" (fournies), veillez au respect des distances indiquées figure 6 et laissez les têtes de vis dépasser du bois de 1,5 mm;
• accrochez la table aux 2 vis "A" et poussez-la vers l'arrière;
• fixez la partie arrière au meuble à l'aide des 2 équerres "B" et des quatre vis "C" fournies avec l'appareil. Fig.3a B C

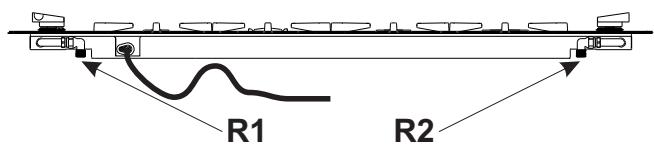

Fig. 4 N.B.: pour simplifier les opérations d'intervention, il faut que la zone sous la table de cuisson soit parfaitement accessible une fois l'installation terminée (pas de modules fermés).

Raccordement électrique Raccordement gaz Les tables munies d’un cordon d’alimentation tripolaire, sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d’alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d’installation au-dessus d’un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l’extraction du four.

• Le raccordement de l’appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l’appareil soit bien réglé pour ce type de gaz.
• Cet appareil est prédisposé pour fonctionner avec le gaz indiqué sur l’étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l’étiquette, il faudra remplacer les injecteurs (en dotation) en respectant les instructions du paragraphe “Adaptation aux différents types de gaz”.
• Afin de garantir un fonctionnement sûr, un usage approprié de l’énergie et une plus longue durée de l’appareil, vérifiez que la pression d’alimentation corresponde aux valeurs indiqués sur le tableau 1 “Caractéristiques des brûleurs et des injecteurs”, dans le cas contraire installez sur la canalisation d’arrivée du gaz un régulateur de pression spécial conforme aux normes en vigueur.
• Effectuez le raccordement de manière à ne pas provoquer de sollicitations d’aucune sorte sur l’appareil. Branchement du câble d’alimentation au réseau électrique Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l’étiquette des caractéristiques. En cas de raccordement direct au réseau, il faut intercaler entre l’appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d’écartement entre les contacts, dimensionné à la charge et conforme aux normes en vigueur (le fil de terre ne doit pas être interrompu par l’interrupteur). Le câble d’alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante. ! L’installateur est responsable du bon raccordement électrique de l’appareil et du respect des normes de sécurité. Avant de procéder au branchement, assurez-vous que :
• la prise est bien munie d’une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l’appareil, indiquée sur la plaquette signalétique;
• la tension d’alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• la prise est bien compatible avec la fiche de l’appareil. Si ce n’est pas le cas, remplacez la prise ou la fiche, n’utilisez ni rallonges ni prises multiples. ! Après installation de l’appareil, le câble électrique et la prise de courant doivent être facilement accessibles ! Le câble ne doit être ni plié ni excessivement écrasé. ! Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). ! Nous déclinons toute responsabilité en cas de non respect des normes énumérées ci-dessus. !Le conducteur de mise à la terre jaune/vert devra être plus long de 2-3 cm par rapport aux autres conducteurs.

Réalisez le raccordement au raccord orientable (fileté ½"G mâle) situé sur le côté arrière droit de l’appareil (Fig. 5), au moyen d’un tuyau métallique rigide et de raccords conformes aux normes en vigueur, ou au moyen d’un tuyau flexible métallique conforme aux normes en vigueur, dont l’extension maximale ne devra pas dépasser 2000 mm. Si le raccord doit être tourné, remplacez obligatoirement le joint d’étanchéité (fourni avec l’appareil). A la fin du travail de montage, assurez-vous que l’étanchéité du circuit gaz, des connexions internes et des robinets soit parfaite en utilisant de l’eau savonneuse (n’utilisez jamais une flamme!). Vérifiez en outre que le tube de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l’abîmer ou de l’écraser. Assurez-vous que la canalisation du gaz naturel soit suffisante pour alimenter l’appareil quand tous les brûleurs sont allumés. Important: Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en vigueur.

Adaptation aux différents types de gaz (pour la France et la Belgique) quand les brûleurs sont au minima, augmentez leur débit en agissant sur la vis de réglage. Pour adapter la table à un type de gaz autre que celui pour lequel elle a été prévue (indiqué sur l’étiquette fixée sous la table ou sur l’emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

5. Après avoir procédé à ce réglage, reposez les scellés sur

les by-pass en utilisant de la cire ou autre matériau équivalent.

1. enlevez les grilles du plan de cuisson et sortez les brûleurs

de leur logement. ! En fin d’opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

2. dévissez les injecte (figure 6) urs à l’aide d’une clé à tube

de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 “Caractéristiques des brûleurs et des injecteurs”). ! En cas de gaz liquides, il faut visser à fond la vis de réglage.

3. remontez les différentes parties en effectuant les

opérations dans le sens inverse.

4. en fin d’opération remplacez la vieille étiquette par celle

correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente.

Fig.5 Fig.6 Remplacement des injecteurs sur le brûleur "deux flammes" indépendantes : 1 enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement ; Le brûleur est formé de deux parties distinctes (voir figure) ; Fig.7 2 dévissez les injecteurs à l'aide d'une clef en tube de 7 mm. Le brûleur intérieur a un injecteur, le brûleur extérieur en a deux (de même dimension). Remplacez les injecteurs par d'autres appropriés au nouveau type de gaz (voir tableau 1). 3 remontez les différentes parties en effectuant les opérations dans le sens inverse.

• Réglage de l’air primaire des brûleurs (pour la France et la Belgique) Les brûleurs ne nécessitent d’aucun réglage de l’air primaire.
• Réglage de minima (pour la France e la Belgique)

1. Placez le robinet sur la position de minima;

2. Déposez la manette (figure 7) et tournez la vis de réglage

positionnée à l’intérieur ou sur le côté de la tige du robinet jusqu’à ce que vous obteniez une petite flamme régulière;

3. Une fois obtenu le débit minimal souhaité, allumez le brûleur

et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu’il n’y ait pas extinction du brûleur.

4. En cas de mauvais fonctionnement du dispositif de

sécurité gaz (thermocouple) équipant certains appareils,

Note uniquement pour les tables B 30TC 138/CS BNV Les tables de cuisson B 30TC 138/CS BNV sont équipées de deux arrivées d’alimentation gaz (voir fig.6 détails P1 et P2) qui commandent 2 brûleurs chacune ; il faut par conséquent les raccorder toutes deux au réseau de distribution du gaz.

PLAQUETTE SIGNALETIQUE Raccordements tension 220-240V ~ 50/60Hz électriques Cet appareil est conforme aux Directives Communautaires suivantes : - 2006/95/CEE du 12/12/06 (Basse Tension) et modifications successives - 2004/108/CEE du 15/12/04 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 2009/142/CEE du 30/11/09 (Gaz) et modifications successives. - 2002/96/CEE et modifications successives Caractéristiques des brûleurs et des injecteurs

Tableau 1 Gaz liquides Diamètre brûleur (mm) BRûLEUR Puissance thermique kW (H.s.*) Nom. Red. By-pass Injecte1/100 (mm) 1/100 (mm) Gaz naturels Débit * g/h G30 G31 Injecteur 1/100 (mm) Débit * l/h

I. Deux flammes (DC-DR intérieur)

I. Deux flammes (DC-DR extérieur)

! La table ne peut être installée qu'au-dessus de fours encastrés équipés de ventilation de refroidissement.

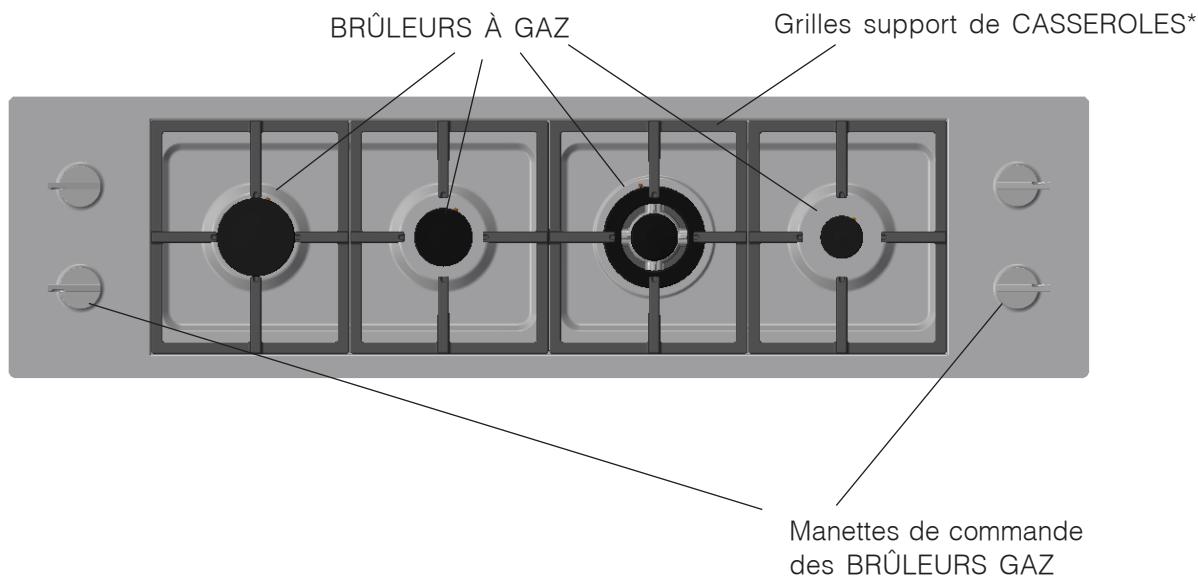

Manettes de commande des BRÛLEURS GAZ DISPOSITIF DE SÉCURITÉ Bougie d’allumage des BRÛLEURS GAZ

• BRÛLEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.
• Manettes de commande des BRÛLEURS GAZ pour le réglage de la flamme ou de la puissance.

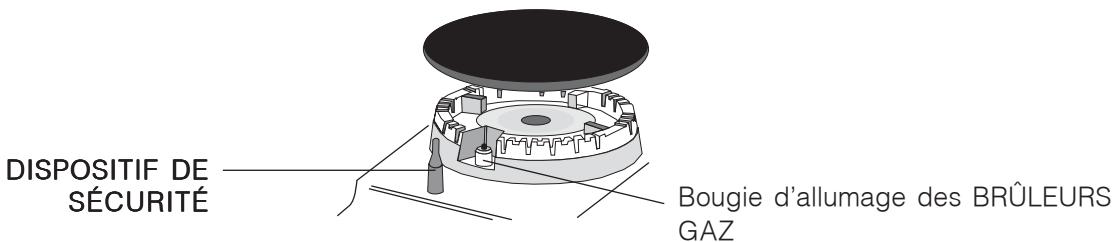

• La bougie d’allumage des BRÛLEURS GAZ permet l’allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SÉCURITÉ en cas d’extinction accidentelle de la flamme, coupez immédiatement l’arrivée du gaz.

*Grilles pour versions BNV

PPF 20 65 BNV Mise en marche et utilisation ! La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette. Brûleurs à gaz Chaque manette permet de régler le brûleur sélectionné comme suit :

Maximum Minimum (modèle PPF...BNV...) Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d’une montre pour sélectionner la position de puissance maximale. Sur les modèles équipés d’un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour allumer un brûleur sur les modèles équipés de bougie d’allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d’une montre jusqu’à sa position de puissance maximale. ! Un brûleur avec deux flames indipéntantes équipe certains modèles. Pour allumer ce brûleur, il faut puis d'abord tourner le bouton jusqu'au symbole appuyer à fond pendant 6 secondes de suite pour faire chauffer le dispositif qui garde la flamme allumée automatiquement. ! En cas d’extinction accidentelle des flammes du brûleur, tournez la manette jusqu’à l’arrêt et attendez au moins 1 minute avant de tenter de rallumer. Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “”/“”. Le brûleur à "deux flammes indépendantes Ce brûleur à gaz est formé de deux anneaux de flamme concentriques pouvant fonctionner ensemble ou séparément. Leur utilisation conjointe à un réglage maximum permet d'obtenir une puissance élevée qui réduit considérablement les temps de cuisson par rapport aux brûleurs traditionnels. Le double anneau de flamme permet de plus une distribution plus uniforme de la chaleur sur le fond de la casserole, surtout si vous utilisez les deux brûleurs à leur réglage minimum. Pour une utilisation optimale du foyer double flamme, ne réglez jamais, simultanément, la couronne du centre sur sa position minimale et la couronne extérieure sur sa position maximale. Vous pouvez utilisez des casseroles de toute dimension, pour les plus petites n'allumez que le brûleur intérieur. Chaque couronne composant le brûleur "deux flammes indépendantes" a sa propre manette de commande : contrôle la manette caractérisée par le symbole l'anneau extérieur ; contrôle la manette caractérisée par le symbole l'anneau intérieur ; Pour allumer l'anneau souhaité, appuyez à fond sur la manette correspondante en tournant dans le sens inverse des aiguilles d'une montre jusqu'à la position maximum. Le brûleur est équipé d'un allumage électronique qui est activé automatiquement par pression sur la manette. Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer. Pour le réglage du brûleur choisi, servez-vous de la manette correspondante, comme suit: 0 Eteint Maximum Minimum Pour éteindre le brûleur tournez la manette dans le sens des aiguilles d’une montre pour la ramener en face du symbole “”/“”. Conseils pratiques pour l’utilisation des brûleurs Pour obtenir un meilleur rendement, n’oubliez pas :

• d’utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• de toujours utiliser des casseroles à fond plat et avec couvercle.
• de tourner la manette dans la position minimum au moment de l’ébullition. B rûleur à gaz ø D iamètre C asseroles (cm) A .A uxiliaire 6 – 14 B .Semi-rapide 15 – 20 C .R apide 21 – 26 D .Triple couronne

Pour distinguer le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs" Éviter que les casseroles ne dépassent du périmètre de la table pendant la cuisson. Note: uniquement pour les tables B 30TC 138 CS BNV Les tables de cuisson B 30TC 138/CS BNV sont équipées d'un réducteur de grille (voir figure suivante) qui ne peut être utilisé que sur le brûleur auxiliaire "A".

Précautions et conseils

! Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement. Sécurité générale

• Ce mode d’emploi concerne un appareil à encastrer classe: -Classe 1: tous les modèles dont le bord a 58 mm de haut ou davantage (voir page suivante, Fig.2 détail H3). -Classe 3: tous les modèles dont le bord a moins de 58 mm de haut (voir page suivante, Fig.2 détails H1 et H2).
• Pour bien fonctionner, les appareils à gaz ont besoin d’un apport d’air régulier. Il est important de vérifier lors de leur installation, que tous les points indiqués dans le paragraphe relatif à leur “Positionnement” soient respectés.
• Les instructions fournies ne sont applicables qu’aux pays dont les symboles sont reportés dans la notice et sur la plaque signalétique.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne pas toucher à l’appareil si l’on est pieds nus ou si l’on a les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d’emploi. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et donc dangereux. Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.
• Eviter que le cordon d’alimentation d’autres électroménagers touche à des parties chaudes du four.
• Les orifices ou les fentes d’aération ou d’évacuation de la chaleur ne doivent pas être bouchés
• Veiller toujours à ce que les manettes soient sur la position “”/“” quand l’appareil n’est pas utilisé.
• Ne pas tirer sur le câble pour débrancher la fiche de la prise de courant.
• N’effectuer aucune opération de nettoyage ou d’entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n’essayer en aucun cas d’accéder aux mécanismes internes pour tenter de réparer l’appareil. Contacter le service d’Assistance (voir Assistance).
• S’assurer que les manches des casseroles soient toujours tournés vers l’intérieur de la table de cuisson pour éviter tout risque d’accident.
• Ne pas abaisser le couvercle en verre (s’il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne pas utiliser de casseroles instables ou déformées.

• Eviter que des enfants ou des incapables aient accès au foyer vitrocéramique (si l’appareil est de ce type), pendant et tout de suite après son fonctionnement, car il continue à être chaud pendant au moins une demi-heure après l’arrêt et représente donc une source de danger;
• En cas de rupture de la surface vitrocéramique, s’adresser aux centres d’assistance technique agréés.
• En cas de rupture du foyer vitrocéramique, il faut mettre l’appareil hors tension;
• Essuyer tout liquide pouvant se trouver sur le couvercle avant de l’ouvrir.
• Le plan vitrocéramique résiste aux chocs mécaniques, il peut toutefois se fendre (ou même se briser) sous l’effet d’un choc provoqué par un objet pointu, tel qu’un ustensile par exemple. Dans ce cas, o en cas de fissures sur le mastic, débranchez immédiatement l’appareil du réseau électrique et faites appel aux centres de service aprèsvente agréés par le fabricant.
• Veillez à ce que les enfants ne jouent pas avec l’appareil
• Cet appareil n’est pas prévu pour être utilisé par des personnes (enfants compris) présentant des capacités physiques, sensorielles ou mentales réduites ou qui n’ont pas l’expérience ou les connaissances indispensables, à moins qu’elles ne soient contrôlées ou instruites par quelqu’un responsable de leur sécurité.
• En cas d'utilisation intensive et prolongée de l'appareil, une aération supplémentaire pourrait être nécessaire ; dans ce cas, augmentez la puissance de l'aspiration mécanique si vous disposez d'une hotte.
• Le dispositif n'est pas destiné à être mis en œuvre par une minuterie externe ou un système de télécommande séparée. Mise au rebut
• Mise au rebut du matériel d’emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l’achat d’un nouvel appareil similaire. Tous les principaux fabricants d’appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d’enlèvement des appareils usagés. Nettoyage et entretien Mise hors tension

Avant toute opération de nettoyage ou d’entretien coupez l’alimentation électrique de l’appareil.

Nettoyage de l’appareil

! N’utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface. ! Ne nettoyez jamais l’appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
• Les parties démontables des brûleurs doivent être lavées fréquemment à l’eau chaude avec du détergent en éliminant soigneusement toute incrustation.
• Dans le cas de tables équipées d’allumage automatique, nettoyez fréquemment et soigneusement l’extrémité des dispositifs d’allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.
• Des taches peuvent se former sur l’acier inox si ce dernier reste trop longtemps au contact d’une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d’essuyer après le nettoyage. Mieux vaut essuyer aussitôt tout débordement d’eau. Entretien robinets gaz Il peut arriver qu’au bout d’un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer. ! Cette opération doit être effectuée par un technicien agréé par le fabricant.

Anomalies et remèdes

Il peut arriver que l’appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d’appeler le service aprèsvente, voyons ensemble que faire. Vérifiez avant tout s’il n’y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l’appareil sont bien ouverts.

Anomalies Causes / Solutions possibles Le brûleur ne s’allume pas ou la flamme n’est pas uniforme.

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d’air dans les environs du plan de cuisson La flamme s’éteint dans les versions équipées de sécurité de flamme.

• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l’activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés. Le brûleur s’éteint quand il est réglé sur la position de minimum. Les casseroles sont instables.

• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d’air dans les environs du plan de cuisson
• les minima n’ont pas bien été réglés.
• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n’a pas par hasard été inversée. Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l’inconvénient persiste, faites appel à notre station technique. Indiquez-lui :
• le modèle de votre appareil (Mod.)
• son numéro de série (S/N) Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage. ! Ne faites jamais appel à des techniciens non agréés et refusez toujours l’installation de pièces détachées non originales.
