MANUALE UTENTE PPF 20DC 120 SCHOLTES

Collegamento elettrico

Collegamento gas

Targhetto caratteristiche

Caretteristiche dei brucatori ed ugelli

Descrizione dell'apparecchio, 8

Vista d'insieme

Avvioeutilizzato,9

Consigli pratici per l'uso dei bruciatori

Precauzioni e consigli, 10

Sicurezza generale

Smaltimento

PPF 20DC 120

PPF 30TC 120

PP 30TC 120 SF

PPF 20 65

PPF 20DC 120 BNV

PPF 30TC 120 BNV

PPF 20 65 BNV

B 20DC 120/CS

B 30TC 120/CS

B 20 65/CS

B 30TC 138/CS BNV

Manutenzione e cura, 11

Escludere la corrente elettrica

Pulire l'apparecchio

Manutenzione rubinetti gas

Anomalie erimedi, 12

Assistenza attiva 7 giorni su 7

! è importante conservare quello libretto per poterlo consultare in agli momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti.

! Leggere attendamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Posizionamento

! Gli imballaggi non sono giocattoli per bambini e vanno eliminati secondo le norme per la raccolta differenziata (vedi Precauzioni e consigli).
! L'installazione va effettuata secondo queste istruzioni e da personale professionalmente qualificato. Una errata installazione può causare danni a persone, animali o cose.
! Questo appearecchio più essere installato e funzionare solo in locali permanenteventilati secondo le prescrizioni delle Norme UNI-CIG 7129 e 7131 in vigore. Debbono essere osservati i seguenti requisiti:
- Il locale deve prevedere un sistema di scarico all'esterno dei fumi della combustione, realizazotramite una cappa o tramite un elettroventilatore che entri automaticamente in funzione agli volta che si accende l'apparecchio.

• Il locale deve prevedere un sistema che consenta l'afflusso dell'aria necessaria alla regolare combustione. La portata di aria necessaria alla combustione non deve

essere inferiore a 2m^3 /h per kW di potenza installata. Ilsystema cui essere realizzato prelevando direttamente l'aria dall'esterno dell'edificio tramite un condotto di almeno 100~cm^2 di sezione utile e tale che non possa essere accidentallymente ostruito.

Ovvero, in maniera indiretta da locali adiacenti, dotati di un condotto di ventilazione con l'esterno come sopra descririto, e che non siano parti comuni dell'immobile, o ambienti con pericolo di incendio, o camere da fatto.

• I gas di petrolio liquefatti, più pesanti dell'aria, ristagnano versuso il basso. Quindi i locali contenti bidoni di GPL debbono prevedere delle aperture verso l'esternoosi da permettere l'évacuatione dal basso delle eventuali fughe di gas. Pertanto i bidoni di GPL, siano essi vuoti o parzialmente pieni, non debbono essere installati o depositati in locali o vani a livello più basso del suolo (cantinati, ecc.). É opportuno tenerel locale solo il bidone in utilizzo, collocato in modo da non essere soggetti all'azione diretta di sorgenti di calore (forni, camini, stufe, ecc.) capaci di portarlo a temperature superiori ai 50^ .

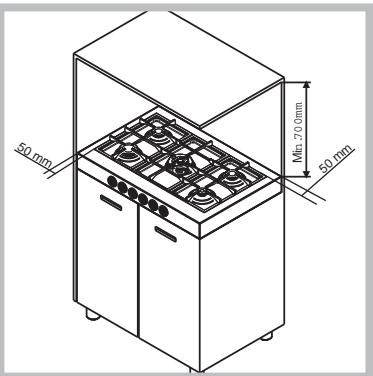

Incasso

I piani a gas eisti sono predisposti con grado di protezione contro i riscaldamenti eccessivi di tipo X, è pertanto possibile l'installazione a fianco di mobili la cui altezza non superiQLella del piano di lavoro. Per una corretta installatione del piano di cottura vanno osservate le seguenti precauzioni:

• I mobili situati a fianco, la cui altezza superi quella del piano di lavoro, debbono essere situati ad almeno 50 mm dal bordo del piano stesso.
• Le cappe debbono essere installate secondo i requisiti richiesti nei libretti istruzioni delle cappe stesse, comunique ad una distanza minima di 700 mm.

• Posizione i pensili adiacenti alla cappa ad un'altezza minima dal top di 540 mm (vedi figura). Allorchè il piano di cottura venga installato quello un pensile, quest'ultimo dovrà Maintainere una distanza minima dal top pari a 700 mm (vedi figura).

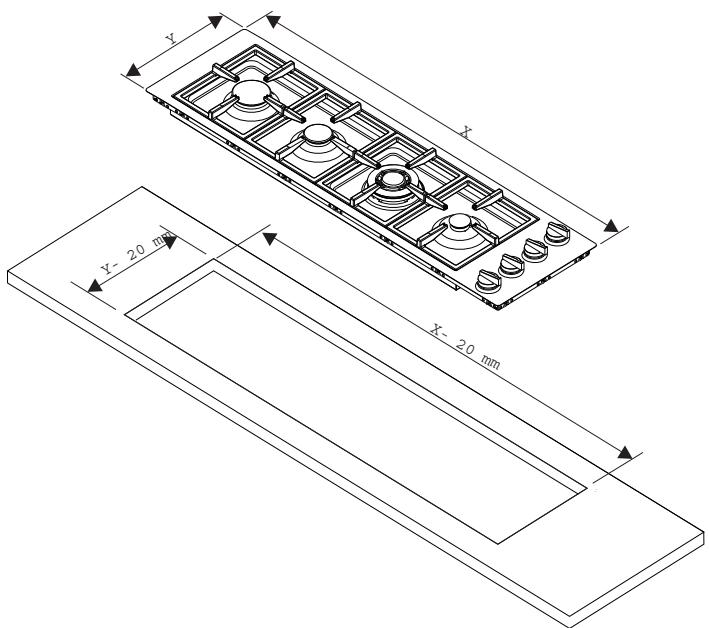

Installazione dei piani da appoggio

È necessario prendere le opportune precauzioni al fine di assicurare una installatione rispondente alle norme antinfortunistiche in vigore (CEI-UNI-CIG) per l'allacciamento elettrico e gas. Per il buon

funzionamento dei piani di cottura da appoggio installati nei mobili devono essere rispetto le distance minime indicate in fig.1. Inoltre, le superfici adiacenti e la parete posteriore devono essere idonee per resistere ad una sovrattemperatura di 65^

Fig.1

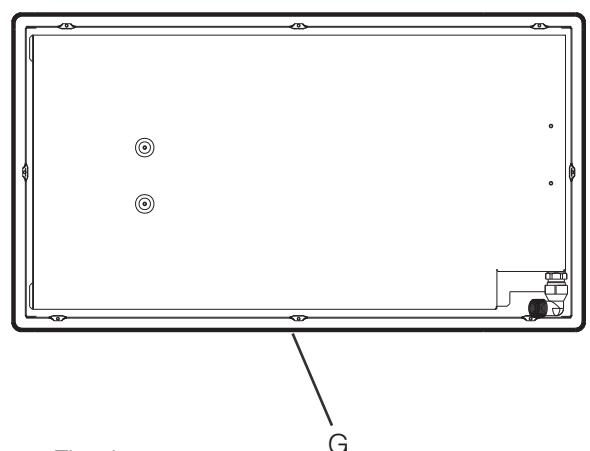

Fissaggio al mobile

Esistono tre differenti famiglie di appearecchi in relazione alla tipologia di installmente:

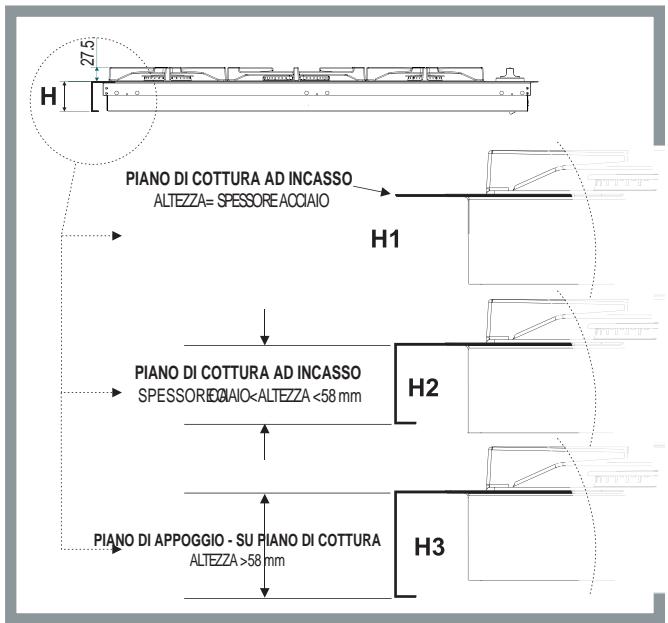

Fig.2

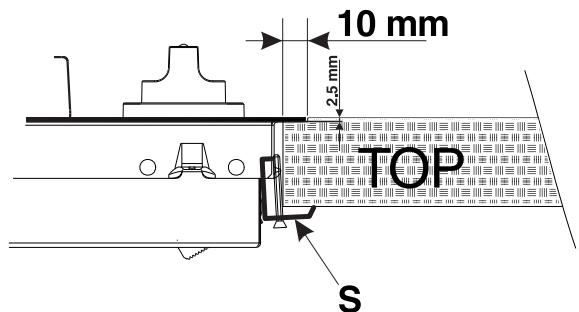

1-Piani da incasso (Classe 3) di tipo a filo (vedi figura 2 dettaglio H1); in quello caso per l'installazione è necessario prevedere un foro sul top di dimensioni parl all'ingombro perimetrale del piano, diminuite di 2 cm per lato, in modo da garantire 1 cm di appoggio del piano sul top ; per ottenerere poi l'incasso di tipo a filo sare necessario ricavare un ulteriore abbassamento sullo stesso perimento di appoggio (vedi figura 3a), in modo da consentire l'alloggiamento sia del bordo del piano che della guarnizione posta sotto lo stesso bordo. Prima di procedere al fissaggio al top, posizionare la guarnizione G (in dotazione) lungo il perimetro del piano, come rappresentato in figura 3b Per fissare i piani al mobile sono previste delle squadrette da montare come illustrato nel dettaglio S (fig. 3a).
2-Piani da incasso (Classe 3) con bordo inferiore ai 58mm (vedi figura 2 dettaglio H2)(fig. 3c); per l'installazione, sull'eventuale toposto quello il piano, è necessario praticare un forno sufficientemente grande da poter alloggiare l'intera cassetta inferiore del piano di cottura, con l'accortezza che tra quest'ultima ed il top in legno, vi sua almeno 1cm di aria su tutto il perimetro (la parte sotto della cassetta cui è essere anche aicontatto). Per il fissaggio delgli alparecchi vedi istruzioni di cui al punto 1 o eventuale foglio di istruzioni aggiuntivo nel caso di applicazioni particolari.

Fig.3a

Fig.3b

Fig. 3c

3- Piani da appoggio (Classe 1) con bordo superiore a 58~mm (vedi figura 2 dettaglio H3); in quello caso, la cassetta inferiore del piano non sporgeoltre il bordo dello stesso;anche nel caso di appoggio sopra un top,sarà sufficiente prevedere gli eventuali fori per il passaggio del tubo di alimentazione gas e del cavo elettrico.

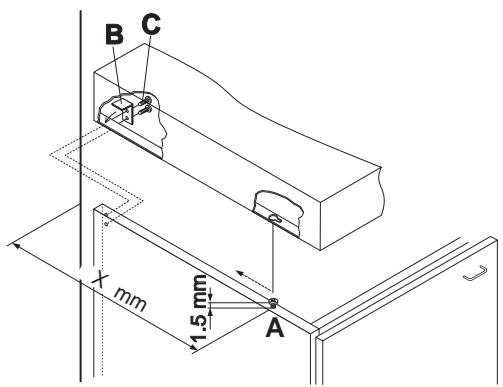

Per il fissaggio dei piani eseguire le seguenti operazioni (fig. 4):

• avvitare al mobile 2 viti "A" (in dotazione) con le distance della parete posteriore indicate in figura 4, lasciando le teste delle viti sporgenti 1,5 mm dal legno;
• agganciare il piano alle 2 viti "A" e spinnerlo all'indietro;
• fissarlo al mobile nella parte posteriore usando le 2 squadrette "B" e le quattro viti "C" in dotazione.

Fig. 4

N.B.: al fine di permettere una adeguata assistenza tecnica, è necessario prevedere che dopo l'installazione, la zona del piano sotto la cottura sia adeguatamente accessibile (no eventuali moduli chiusi).

Collegamento elettrico

I piani dotati di cavo di alimentazione tripolare, sono predisposti per il funzionamento con corrente alternata alla tensione e frequenza di alimentazione indicate sulla targhetta caratteristiche (posta sulla parte inferiore del piano). Il conduttore di terra del cavo è contraddistinto dai colori giallo-verde. Nel caso di installatione sopra un forn o da incasso l'allaccio elettrico del piano e quello del forn deve essere realizzato separatamente, sia per ragioni di sicurezza elettrica che per facilitare l'eventuale estrabilità del forn.

Allacciamento del cavo di alimentazione alla rete Montare sul cavo una spina normalizzata per il carico significato nella targhetta caratteristiche. In caso di collegamento diretto alla rete è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima fra i contatti di 3 mm dimensionato al carico e rispondente alle norme in vigore (il filo di terra non deve essere interrotto dall'interruttore). Il cavo di alimentazione deve essere posizionato in modo tale che in nessun punto superi di 50^ la temperature ambiente.

! L'installatore è responsable del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allciamento accertarsi che:

• la presa abbia la messa a terra e sua norma di legge;
• la presa sia in grado di sostortare il carico massimo di potenza della macchina,indicato nella targhetto caratteristiche;
• la tensione di alimentazione sia compresa nei valori nella targhetto caratteristiche;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario sostituré la presa o la spina; non usare prolonghe e multiple.
  ! Ad apparecchio installato, il cavo elettrico e la presa della corrente devono essere disponibile raggiungibili.
  ! Il cavo non delve subire piegature o compressioni.
  ! Il cavo delve essere controllato periodicamente e sostituito solo da tecnici autorizzati (vedi Assistenza).
  ! L'azienda declina agli responsabilità qualora queste norme non vengano rispetto.
  ! Il conduttore giallo-verde dovrà essere più lungo di 2 ÷ 3 cm degli altri conduttori.

Collegamento Gas

• Il collegamento dell'apparecchio alla tubazione o alla bombola del gas deve essere effettuato secondo le prescrizioni delle norme in vigore e successivi aggiornamenti (Norme UNI-EN 12864) solo dopo essersi accertati che l'apparecchiatura è regolata per il tipo di gas con cui sare alimentata.
• Questo apparecchio è predisporto per funzionare con il gasindicato nell'etichetta posta sul piano stesso. Nel caso che il gas distribuito non corrisponda a quello per cui l'apparecchio è predisporto, procedere alla sostituzione degli ugelli corrispondenti (in dotazione), consultando il paragrafo "Adattamento ai diversi tipi di gas".
• Per un sicuro funzionamento, per un adeguato uso dell'energia e maggiore durata dell'apparecchiatura, assicurarsi che la pressione di alimentazione rispetti i valori indicate nella tabella 1 "Caratteristiche dei brucatori ed ugelli", altrimenti installare sulla tubazione di ingresso un apposto regolatore di pressione secondo la norma EN88-1
• Effettuare Il collegamento in modo da non provocare sollecitazioni di nessun gener sull'apparecchio.

Collegare al raccordo orientabile (filettato 12 "G maschio), posto nel lato posteriore destro dell'apparecchio (Fig.5), per mezzo di tubo metallico rigido e a raccordi conformi alla norma UNI-CIG 7129 e 7131 e successivi aggiornamenti, oppure con tubo flessibile metallico a parete continua conforme alla norma UNI-CIG 9891, la cui massima estensione non deve superare i 2000 mm. Nel caso sia necessario ruotare il raccordo, sostituire tassativamente la guarnizione di tenuta (in dotazione con l'apparecchio).

Ad installmentazione ultimata accertarsi che la tenuta del circuito gas, delle connessioni interne e dei rubinetti sua perfetta impiegando una soluzione saponosa (mai una fiamma).

Verificare inoltre che il tubo di collegamento non possa venire a contatto con parti mobili in grado di danneggiarlo o schiacciarlo. Accertarsi che la conduttura del gas naturale sia sufficiente per alimentare l'apparecchio quando tutti i bruciatori sono in funzione. Importante: Per effettuare l'allacciamento con gas liquido (in bombola), interporre un regolatore di pressione conforme alla norma UNI EN 12864 e successivi aggiornamenti.

Adattamento ai diversi tipi di gas

Per adattare il piano ad un tipo di gas diverso da quello per il qualeesso è predisistosto (indicato sulla etichetta fissata nella parte inferiore del piano o sull'imballo), occorre sostituire gli ugelli dei bruciatori effettuatinge le seguenti operazioni:

1. togliere le griglie del piano e sfilare i bruciatori dalle loro sedi.
2. svitare gli ugelli (Fig.6), servendosi di una chiave a tubo da 7mm. e sostituirli con quelli adatti al nuovo tipo di gas (vedi tabella 1 "Caratteristiche dei bruciatori ed ugelli").
3. rimontare le parti eseguendo all'inverso le operazioni.
4. al termine dell'operazione, sostituite la vecchia etichetta taratura con那一 corrispondente al nuovo gas d'utilizzo, reperibile presso i Nostri Centri Assistenza Tecnica.

Sostituzione degli ugelli su bruciatore a "doppie fiamme" independenti

1. togliere le griglie e sfilare i brucitori dalle loro sedi. Il bruciatore è composto da due parti分开e (vedi figure);

1. svitare gli ugelli, servendosi di una chiave a tubo da 7 mm. Il bruciatore interno ha un ugello, il bruciatore esterno ne ha due (della stessa dimensione). Sostituire gli ugelli con quelli adattati al nuovo tipo di gas (tab1).

2. rimettere in posizione tutti i componenti seguito le operazioni inverse rispetto alla sequenza di cui sopra.

3. Regolazione aria primaria dei bruciatori

I brucatori non necessitano di nessuna regolazione dell'aria primaria.

• Regolazione minimi

• Portare il rubinetto sulla posizione di minimo;

• Togliere la manopola (Fig.7) ed agire sulla vite di regolazione posta all'internalo di bianco all'astina del rubinetto fino ad ottenere una piccola fiamma regolare.
• Verificare che ruotando rapidamente la manopola alla posizione di massimo a quella di minimo non si abbiano spegnimenti dei bruciatori.
• Negli apparecchi provisti del dispositivo di sicurezza (termocoppia), in caso di mancato funzionamento del dispositivo con bruciatori al minimo aumento la

portata dei minimi stessi agendo sulla vite di regolazione.
5. Effettuata la regolazione, ripristinate i sigilli posti sui bypass con ceralacca o materiali equivalenti.
! Nel caso dei gas liquidi, la vite di regolazione dovrè essere avvitata a fondo.
! Al termine dell'operazione sostituire la vecchia etichetta di taratura con quella corrispondente al nuovo gas di utilizzato, reperibile presso i nostri Centri Assistenza Tecnica.

Notasolo per piani B 30TC 138/CS BNV

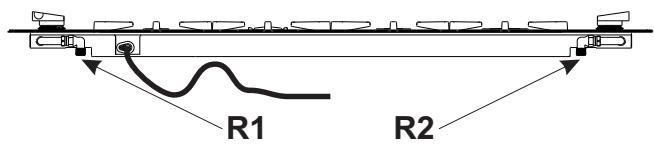

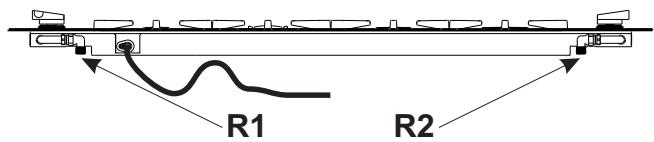

I piani di cottura B 30TC 138/CS BNV sono dotati di due ingressi di alimentazione gas (vedi dettagli P1 e P2) e comandano 2 brucitori ciascuno ; vanno pertanto entrambi collegati alla rete di distribuzione.

Fig. 5

Fig. 6

Fig. 7

TARGHETTA CARATTERISTICHE
Collegamenti elettrici	tensione 220-240V ~ 50/60Hz (vedi targhetta caratteristiche)
CE	Questa apparecchiatura è conforme alle seguenti Diretive Comunitarie: - 2006/95/CEE del 12/12/2006 (Bassa Tensione) e successive modificazioni - 2004/108/CEE del 15/12/04 (Compatibilità Elettromagnetica) e successive modificazioni - 93/68/CEE del 22/07/93 e successive modificazioni - 2009/142/CEE del 30/11/09 (Gas) e successive modificazioni - 2002/96/CE e successive modificazioni

Caratteristiche dei brucitori ed ugelli

Tabella 1

BRUCIATORE	Diametro (mm)	Potenza termica kW (H.s.*)		By-pass 1/100 (mm)	Ugello 1/100 (mm)	Portata * g/h		Ugello 1/100 (mm)	Portata * l/h G20
		Nomin.	Ridot.			G30	G31
D. Tripla Corona	130	3.25	1.3	57	91	236	232	124	309
C. Rapido	100	3.00	0.7	40	86	218	214	116	286
B. Semirapido	75	1.65	0.4	30	64	120	118	96	157
A. Ausiliario	55	1.0	0.4	30	50	73	71	71	95
I. Doppie fiamme (DC DR interno)	30	0.90	0.4	30	44	65	64	70	86
I. Doppie fiamme (DC DR Esterno)	130	4.10	1.3	57	70	298	293	110	390
Pressioni di alimentazione	Nominale (mbar) Minima (mbar) Massima (mbar)					28-30 20 35	37 25 45		20 17 25

• A 15°C e 1013 mbar-gas secco
  Propano P.C.S. = 50.37 MJ/Kg
  Butano P.C.S. = 49.47 MJ/Kg
  Naturale P.C.S. = 37.78 MJ/m³

! E' possibile installare il piano solo sopra fornì incasso dotati di ventilazione di raffreddamento.

B 30TC 138/CS BNV

PP 30TC 120 SF- PPF 30TC 120 - PPF 30TC 120 BNV -B 30TC 120/CS

PPF 20 65 - PPF 20 65 BNV - B 20 65/CS

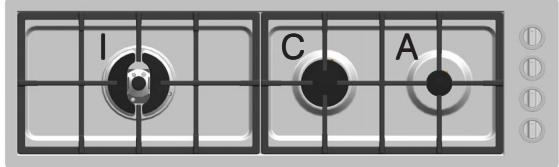

PPF 20DC 120 - PPF 20DC 120 BNV - B 20DC 120/CS

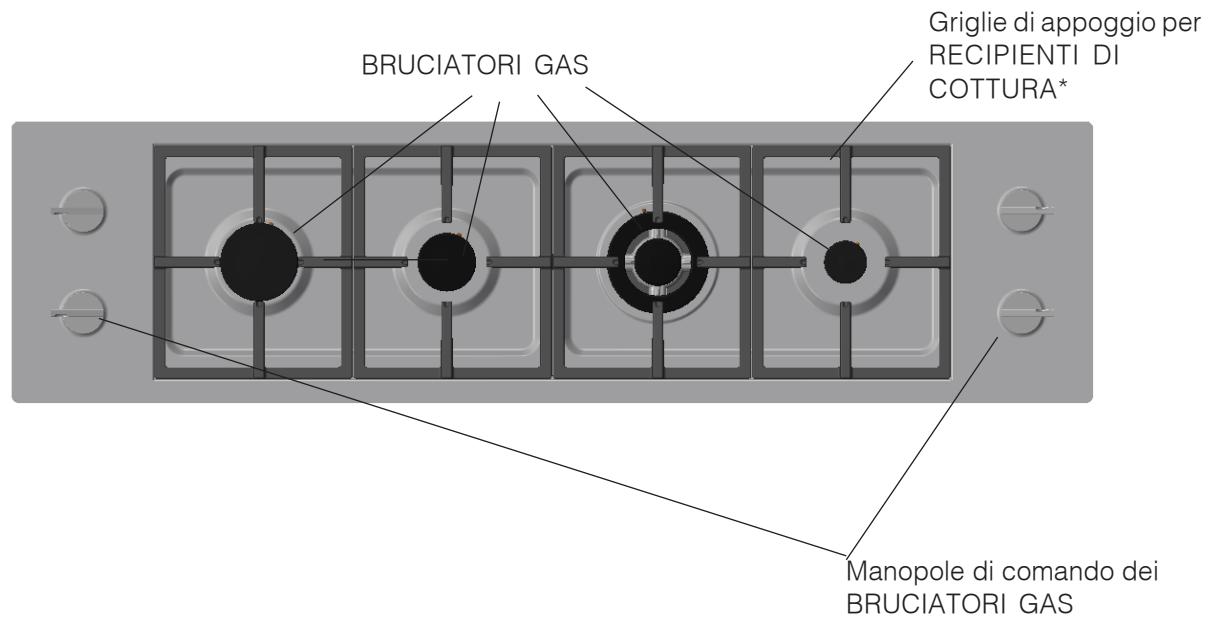

Vista d'insieme

• BRUCIATORI GAS sono di diverse dimensioni e potenze. Scegliete quello più adatto al diametro del recipiente da utilizzato.
• Manopole di lavoro dei BRUCIATORI GAS per la regolazione della fiamma o della potenza.

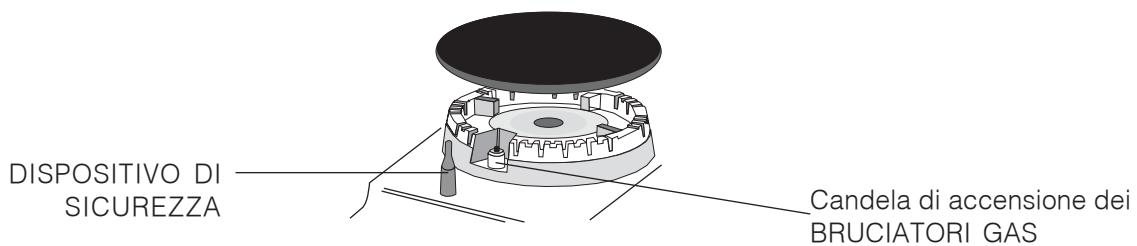

• Candela di accensione dei BRUCIATORI GAS permette l'accensione automatica del bruciatore prescelto.
• DISPOSITIVO DI SICUREZZA in caso di spegnimento occidentale della fiamma, interrompe l'uscita del gas.

*GRIGLIE PER VERSIONI BNV

PPF 20DC 120 BNV

PPF 30TC 120 BNV

PPF 20 65 BNV

! Su ciascuna manopola è indicata la posizione del bruciatore gas o della piastra elettrica corrispondente.

Bruciatori gas

Il bruciatore prescelto più essere regolato alla manopola corrispondente come segue:

0 Spento

Massimo

Minimo

0

modelli PPF...BNV...

Per accendere uno dei brucitori, avvicinare allo stesso una fiamma o un accenditore, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza.

Nei modelli dotati di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Nei modelli dotati di candelà di accensione, per accendere il bruciatore prescelto, premere a fondo e ruotare la manopola corrispondente in senso antiorario fino alla posizione di massima potenza, tenendola premuta fino all'avvenuta accensione.

! Alcuni modelli sono dotati di bruciatore a doppie fiamme indipendenti. In questo caso per accenderlo è sufficiente prima ruotare la manopola in corrispondenza del significato, poi premerla a fondo e mantenerla premuta per circa 6 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

! Nel caso di una estinzione occidentale delle fiamme del bruciatore, chiudere la manopola di lavoro e ritentare l'accensione dopo almeno 1 minuto.

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo “●”/“○”).

Il bruciatore a "doppie fiamme independenti":

Questo bruciatore a gas è formato da due fuochi concentrici, che possono funzionare insieme o in modo indipendente. L'utilizzo contemporaneo al massimo consente un'elevata potenza che riduce i tempi di cottura rispetto ai bruciatori tradizionali. La dopbia corona di fiamma, inoltre, rende più uniforme la distribuzione di calore sul fondo della pentola, in particolare utilizzato entrambi i bruciatori al minimo. Perutilizzare al meglio il bruciatore a dopbia fiamma, non regolare mai contemporaneamente la corona interna al minimo e quella esterna al massimo.

Possono essere usati contentitori di tutte le dimensioni, in quello caso per piccoli recipienti accendete il solo bruciatore interno. Ogni singola corona che compone

il bruciatore a "doppie fiamme independenti" ha una sua manopola di lavoro:

la manopola individuata dal symbolo © controlla la corona esterna;

la manopola individuata dal symbolo © controlla la corona interna.

Per accendere la corona desiderata premere a fondo e ruotare in senso antiorario fino alla posizione di massimo la manopola correspondente. Il bruciatore è dotato di accensione elettronica che entra in funzione automaticamente premendo la manopola.

Poichè il bruciatore è dotato di dispositivo di sicurezza, è necessario mantenere premuta la manopola per circa 2-3 secondi finché non si scalda il dispositivo che mantiene automaticamente accesa la fiamma.

Il bruciatore prescelto può essere regolato alla manopola corrispondente come segue:

0 Spento

Massimo

Minimo

Per spegnere il bruciatore occorre ruotare la manopola in senso orario fino all'arresto (correspondente al symbolo “●”/“O”).

Consigli pratici per l'uso dei bruciatori

Al fine di ottenerile massimo rendimento è utilericordare quanto segue:

• utilizzare recipienti adeguati a ciascun bruciatore (vedere tabella) al fine di evitare che le fiamme fuoriscano dal fondo dei recipienti.
• utilizzare sempre recipienti a fondo piatto e con coperchio.
• al momento dell'ebollizione ruotare la manopola sino alla posizione di minimo.

Brucatori	ø Diametro dei recipienti (cm.)
A. Ausiliarie	6 - 14
B. Semi-rapido	15 - 22
C. Rapido	21 - 26
D. Tripla corona	24 - 26
I. DC-DR (interno)	10 - 14
I. DC-DR (esterno)	24 - 28

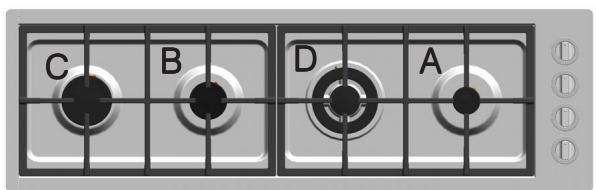

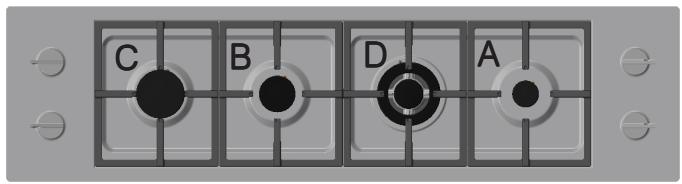

Per identificare il tipo di bruciatore fate riferimento ai disegni presenti nel paragrafo "Caratteristiche dei bruciatori ed ugelli".

Evitare che le pentole fuoriescano dai bordi del piano durante l'uso.

Notasolo per piani B 30TC 138/CS BNV

I piani di cottura B 30TC 138/CS BVN sono dotati di griglia di riduzione (vedi figura), la quale va usata solo sul bruciatore ausiliario "A".

! L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avventenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

Sicurezza generale

• Questo apparecchio riguarda un apparecchio da incasso di:
  -Categoria II 2H3+ : tutti i modelli
  -Classe 1: tutti i modelli con altezza del bordo>=58mm (vedi fig.2 dettaglio H3).
  -Classe 3: tutti i modelli con altezza del bordo < 58mm (vedi fig.2 dettagli H1 e H2).
• Gli appearecchi gas necessitano, per un corretto funzionamento, di un regolare ricambio d'aria. Accertarsi che nella loro installatione siano rispettati i requisiti richiesti nel paragrafo relativo al "Posizionamento".
• Le istruzioni sono valide solo per i paesi di destinazione i cui simboli figurano sul libretto e sulla targa matricola.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esesto a pioggia e temporali.
  Non toccare la macchina a piedi nudi o con le mani o piedi bagnati o umidi.
• L'apparecchio deve essere usato per cuocere alimenti, solo da persone adulte e secondo le istruzioni riportate in quello libretto. Ogni altri uso (ad esempio: riscaldamento di ambienti) è da considerarsi improprio e quindi pericoloso. Il costruttore non può essere considerato responsable per eventuali danni derivanti da usi impropri, erronei ed irragionevoli.
• Evitare che il cavo di alimentazione di altri elettrodomestici entri in contatto con parti calde del forno.
• Non ostruire le aperture di ventilazione e di smaltimento di calore.
• Assicurarsi sempre che le manopole siano nella posizione “ ”/“O” quando l'apparecchio non è utilizzato.
  Non staccare la spina dalla presa della corrente tirando il cavo, pensi afferrando la spina.
• Non fare pulizia o manutenzione perché aver prima staccato la spina alla rete elettrica.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Contattare l'Assistenza (vedi Assistenza).
• Assicurarsi che i manici delle pentole siano sempre rivolti verso l'internalo del piano cottura per evitare che vengano urtati accidentally.

• Non chiudere il coperchio in vetro (se presente) con i bruciatori gas o la piastra elettrica ancora caldi.

• Nonutilizzare pentole instabili o deformate.

• Trattandosi di fonti di pericolo, evitare che bambini e incapaci abbiano contatti con la zona di cottura vetroceramica (se presente), durante e subito dopo il funzionamento, visto che rimane calda per almeno mezz'ora dopo lo spegnimento;
• Occorre rivolgersi a centri di assistenza autorizzati dal costruttore in caso di rottura della superficie vetroceramica.
• É opportuno disconnettere l'apparecchio alla retedi alimentazione elettrica in caso di rottura della zona vetroceramica;
• Eliminare eventuali liquidi presenti sul coperchio prima di aprirlo.
• Evitare che i bambini giochino con l'apparecchio.
  Non è previsto che l'apparecchio venga utilizzato da persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, da persona inesperte o che non abbiano familarità col prodotto, a meno che non vengano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni preliminari sull'uso dell'apparecchio.
• Un utilizzo intensivo e prolongato dell'apparecchio può necessitarre un' aerazione supplementare, per esempio un'apertura di una finestra o un'aerazione più efficace, per esempio augmentando la potenza dell'eventuale aspirazione meccanica.
• L'apparecchio non è destinato a essere in funzione per mezzo di un temporizzatore esterno oppure di un sistema di lavoro a distance separato.

Smaltimento

• Smaltimento del materiale di imballaggio: atteneri alle norme locali,osi gli imballaggi potranno essere riutilizzati.

• La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dimessi devono essere raccolti separatamente per ottimizzato il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute umana e l'ambiente. Il symbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Si potranno consegnare gli elettrodomestici dimessi al servizio di raccolta pubblico, portarli presso le apposite aree comunali o, se previsto alla legge nazionale in materia, renderli ai rivenditori contestualmente all'acquisto di un nuovo prodotto di tipo equivalente.

Tutti i principali produttori di elettrodomestici sono attivi nella creazione e gestione di sistemi di raccolta e smaltimento degli appearechi dimessi.

Escludere la corrente elettrica

Prima di agli operazione isolare l'apparecchio alla rete di alimentazione elettrica.

Pulire l'apparecchio

! Evitare l'uso di detergenti abrasivi o corrosivi, quali gli smacchiatori e prodotti antiruggine, i detersivi in polvere e le spugne con superficie abrasiva: possono graffiare irrimidiabolmente la superficie.

! Non utilizzato mai pulitori a vapore o ad alta pressione per la pulizia dell'apparecchio.

• Per una manutenzione ordinaria, è sufficiente lavare il piano con una spugna umida, asciugando quindi con una carta assorbente per cucina.
• Gli elementi mobili dei brucitori vanno lavati frequentemente con acqua calda e detersivo avendo cura di eliminare le eventuali incrostazioni.
• Nei piani dotati di accensione automatica occorre procedere frequentlymente ad una accurata pulizia della parte terminale dei dispositivi di accensione istantanea elettronica e verificare che i fori di uscita del gas non siano ostruiti.
• L'acciaio inox più rimanere macchiato se a contatto per lungo tempo con acqua fortemente calcarea o con detergenti aggressivi (continenti fosforo). Si consiglia di sciacquare abbondamente ed asciugare dopo la pulizia. E' inoltre opportuno asciugare eventuali trabocchi d'acqua.

Manutenzione rubinetti gas

Con il tempo può verificarsi il caso di un rubinetto che si blocchi o presenti difficoltà nella rotazione, pertanto sare necessario provvedere alla sostituzione del rubinetto stesso.

! Questa operazione deve essere effettuata da un technique autorizzato dal costruttore.

Può accadere che il piano non funzioni o non funzioni bene. Prima di chiamare l'assistenza, vediamo che casa si può fare. Innanzi tutto verificare che non ci siano interruzioni nelle reti di alimentazione gas ed elettrica, ed in particolare i rubinetti gas a monte del piano siano aperti.

Anomalie

Il bruciatore non si accende o la fiamma non è uniforme.

La fiamma non rimane accesa nelle versioni con sicurezza.

Il bruciatore in posizione di minimo non rimane accesso.

I recipienti sono instabili.

Possibili cause / Soluzione:

• Sono ostruii i fori di uscita del gas del bruciatore.
• Sono montate correttamente tutte le parti mobili che compongono il bruciatore.
• Ci sono correnti d'aria nelle vicinanze del piano.

Non avete premuto a fondo la manopola.
- Non avete mantenuto premuta a fondo la manopola per un tempo sufficiente ad attivare il dispositivo di sicurezza.
- Sono ostruii i fori di fuoriuscita del gas in corrispondenza del disposativo di sicurezza.

• Sono ostruii i fori di fuoriuscita del gas.
• Ci sono correnti d'aria nelle vicinanze del piano.

• La regolazione del minimo non è corretta.

• Il fondo del recipiente è perfettamente piano.

• Il recipiente è centrato sul bruciatore o sulla piastra elettrica.
• Le griglie sono state invertite.

Se, nonostante tutti i controlli, il piano non funziona e l'inconveniente da voi rilevato persiste, chiamate il Centro Assistenza Tecnica. Comunicare:

• il modello della macchina (Mod.)
• il numero di serie (S/N)

Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio e/o sull'imballo.

! Non ricorrete mai a tecnici non autorizzati e rifiutate sempre l'installazione di pezzi di ricambio non originali.

Assistenza Attiva 7 giorni su 7

ASSISTENZA -RICAMBI-ACCESsORI 199.199.199 NUMERO UNICO

Se nasce il bisogno di assistenza o manutenzione basta chiamare ilNumero Unico Nazionale 199.199.199* per essere messi subito in contatto con il Centro Assistenza Tecnica più vicino al luogo da cui si chiama.

É attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal Telefono fisso.

Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operaatore Telefonico utilizzato.

Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operaatore Telefonico; per maggiori informazioni consultare il site www.scholtes.com.

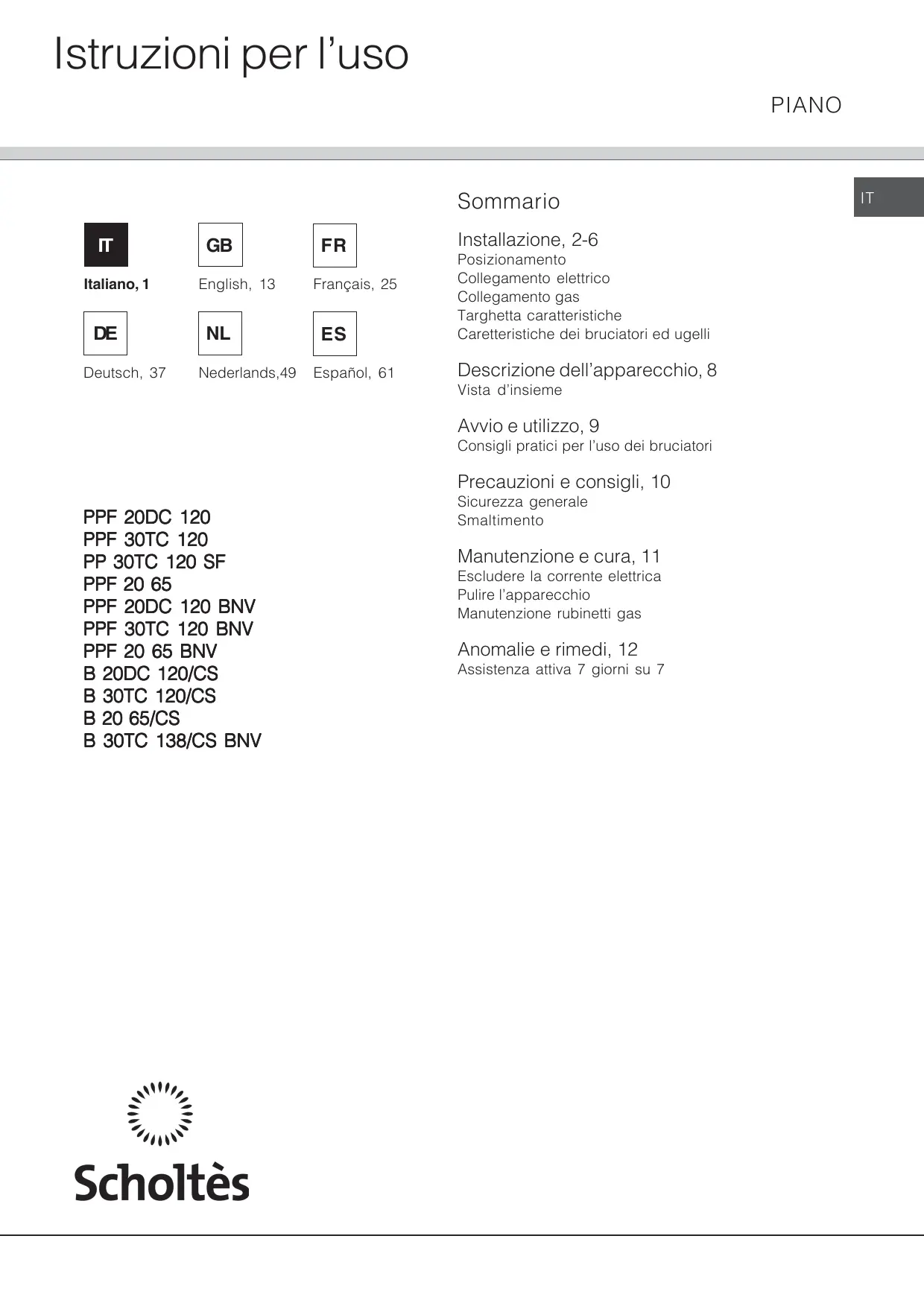

Italiano, 1

English, 13

Français, 25

Deutsch, 37

Nederland,49

Espanol, 61

Contents

Installation, 14-18

Positioning

I piani di cottura B 30TC 138/CS BNV sono dotati di due ingressi di alimentazione gas (vedi fig. 6 dettagli P1 e P2) e comandano 2 brucatori ciascuno ; vanno pertanto entrambi collegati alla rete di distribuzione.
