Usage recommandé	Usage domestique uniquement
Installation	Doit être effectuée par un personnel qualifié
Précautions d'utilisation	Ne pas utiliser avec les mains mouillées ou pieds nus
Éviter	Utilisation prolongée et contact avec l'eau
Alimentation	Connexion correcte à la prise secteur obligatoire
Protection	Ne pas exposer à des agents atmosphériques (pluie, soleil, etc.)
Enfants	Surveillance nécessaire lors de l'utilisation par des enfants
Entretien	Débrancher avant nettoyage ou maintenance
Réparations	Confier à un personnel qualifié
Température de stockage	Ne pas dépasser 30°C
Éviter	Ne pas poser d'objets en plastique sur les zones chaudes
Utilisation électrique	Ne pas utiliser si le câble est endommagé
Nettoyage	Utiliser un chiffon humide, ne pas utiliser de produits abrasifs
Précautions supplémentaires	Ne pas regarder longtemps les zones de cuisson halogènes (si présentes)
Première utilisation	Nettoyer les traces de graisse et odeurs avant usage

FOIRE AUX QUESTIONS - TM 6120 SCHOLTES

Comment puis-je régler la température du SCHOLTES TM 6120 ?

Pour régler la température, tournez le bouton de sélection de température situé sur le panneau de commande jusqu'à atteindre la température désirée.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé.

Pourquoi le four ne chauffe-t-il pas correctement ?

Cela peut être dû à un élément chauffant défectueux ou à un réglage incorrect du thermostat. Vérifiez les réglages et, si le problème persiste, contactez un technicien.

Comment nettoyer l'intérieur du SCHOLTES TM 6120 ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer l'intérieur du four. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Que faire si la lumière intérieure du four ne fonctionne pas ?

Vérifiez l'ampoule pour voir si elle doit être remplacée. Si l'ampoule est en bon état, il pourrait y avoir un problème électrique nécessitant l'intervention d'un professionnel.

Comment utiliser la fonction de cuisson à la vapeur ?

Pour utiliser la fonction de cuisson à la vapeur, remplissez le réservoir d'eau selon les instructions du manuel et sélectionnez le mode de cuisson à la vapeur sur le panneau de contrôle.

Le four émet une odeur inhabituelle pendant le fonctionnement, que faire ?

Une odeur légère peut être normale lors de la première utilisation. Si l'odeur persiste, arrêtez l'appareil et vérifiez s'il y a des aliments brûlés ou des résidus dans le four.

Comment régler la minuterie sur le SCHOLTES TM 6120 ?

Pour régler la minuterie, tournez le bouton de minuterie jusqu'à la durée souhaitée. Le four émettra un signal sonore lorsque le temps est écoulé.

Puis-je utiliser du papier aluminium dans le SCHOLTES TM 6120 ?

Oui, vous pouvez utiliser du papier aluminium. Assurez-vous de ne pas obstruer les ouvertures de ventilation et ne couvrez pas complètement les surfaces intérieures.

Comment déprogrammer une cuisson en cours ?

Pour déprogrammer une cuisson, appuyez sur le bouton 'Annuler' ou 'Stop' sur le panneau de commande.

MODE D'EMPLOI TM 6120 SCHOLTES

• Never heat up unopened tins: they could burst. The guarantee does not cover damage to the hob caused Conseils et recommandations

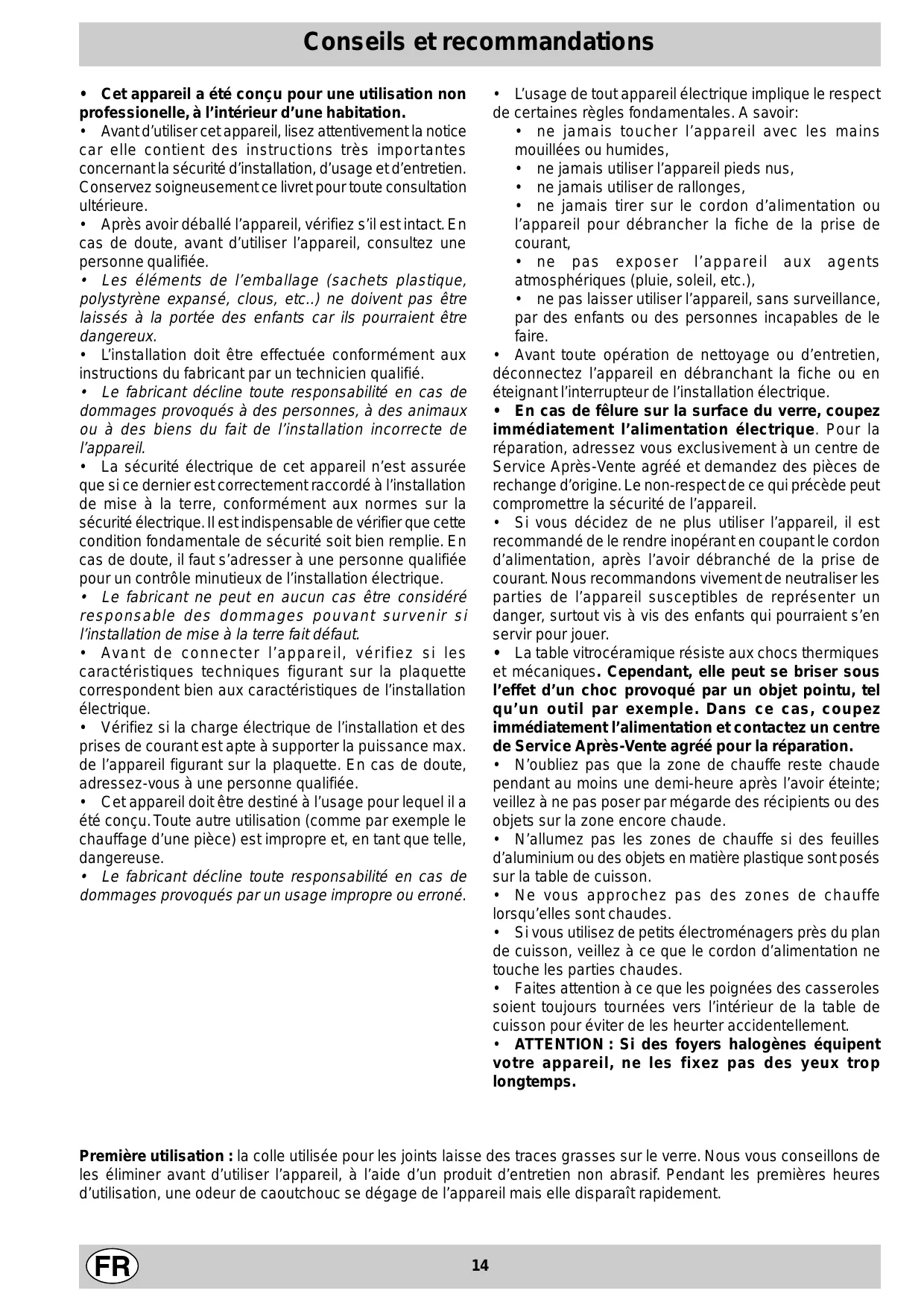

• Cet appareil a été conçu pour une utilisation non professionelle, à l’intérieur d’une habitation.
• Avant d’utiliser cet appareil, lisez attentivement la notice car elle contient des instructions très importantes concernant la sécurité d’installation, d’usage et d’entretien. Conservez soigneusement ce livret pour toute consultation ultérieure.
• Après avoir déballé l’appareil, vérifiez s’il est intact. En cas de doute, avant d’utiliser l’appareil, consultez une personne qualifiée.
• Les éléments de l’emballage (sachets plastique, polystyrène expansé, clous, etc..) ne doivent pas être laissés à la portée des enfants car ils pourraient être dangereux.
• L’installation doit être effectuée conformément aux instructions du fabricant par un technicien qualifié.
• Le fabricant décline toute responsabilité en cas de dommages provoqués à des personnes, à des animaux ou à des biens du fait de l’installation incorrecte de l’appareil.
• La sécurité électrique de cet appareil n’est assurée que si ce dernier est correctement raccordé à l’installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s’adresser à une personne qualifiée pour un contrôle minutieux de l’installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l’installation de mise à la terre fait défaut.
• Avant de connecter l’appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l’installation électrique.
• Vérifiez si la charge électrique de l’installation et des prises de courant est apte à supporter la puissance max. de l’appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée.
• Cet appareil doit être destiné à l’usage pour lequel il a été conçu. Toute autre utilisation (comme par exemple le chauffage d’une pièce) est impropre et, en tant que telle, dangereuse.
• Le fabricant décline toute responsabilité en cas de dommages provoqués par un usage impropre ou erroné.

• L’usage de tout appareil électrique implique le respect de certaines règles fondamentales. A savoir:
• ne jamais toucher l’appareil avec les mains mouillées ou humides,
• ne jamais utiliser l’appareil pieds nus,
• ne jamais utiliser de rallonges,
• ne jamais tirer sur le cordon d’alimentation ou l’appareil pour débrancher la fiche de la prise de courant,
• ne pas exposer l’appareil aux agents atmosphériques (pluie, soleil, etc.),
• ne pas laisser utiliser l’appareil, sans surveillance, par des enfants ou des personnes incapables de le faire.
• Avant toute opération de nettoyage ou d’entretien, déconnectez l’appareil en débranchant la fiche ou en éteignant l’interrupteur de l’installation électrique.
• En cas de fêlure sur la surface du verre, coupez immédiatement l’alimentation électrique. Pour la réparation, adressez vous exclusivement à un centre de Service Après-Vente agréé et demandez des pièces de rechange d’origine. Le non-respect de ce qui précède peut compromettre la sécurité de l’appareil.
• Si vous décidez de ne plus utiliser l’appareil, il est recommandé de le rendre inopérant en coupant le cordon d’alimentation, après l’avoir débranché de la prise de courant. Nous recommandons vivement de neutraliser les parties de l’appareil susceptibles de représenter un danger, surtout vis à vis des enfants qui pourraient s’en servir pour jouer.
• La table vitrocéramique résiste aux chocs thermiques et mécaniques. Cependant, elle peut se briser sous l’effet d’un choc provoqué par un objet pointu, tel qu’un outil par exemple. Dans ce cas, coupez immédiatement l’alimentation et contactez un centre de Service Après-Vente agréé pour la réparation.
• N’oubliez pas que la zone de chauffe reste chaude pendant au moins une demi-heure après l’avoir éteinte; veillez à ne pas poser par mégarde des récipients ou des objets sur la zone encore chaude.
• N’allumez pas les zones de chauffe si des feuilles d’aluminium ou des objets en matière plastique sont posés sur la table de cuisson.
• Ne vous approchez pas des zones de chauffe lorsqu’elles sont chaudes.
• Si vous utilisez de petits électroménagers près du plan de cuisson, veillez à ce que le cordon d’alimentation ne touche les parties chaudes.
• Faites attention à ce que les poignées des casseroles soient toujours tournées vers l’intérieur de la table de cuisson pour éviter de les heurter accidentellement.
• ATTENTION : Si des foyers halogènes équipent votre appareil, ne les fixez pas des yeux trop longtemps. Première utilisation : la colle utilisée pour les joints laisse des traces grasses sur le verre. Nous vous conseillons de les éliminer avant d’utiliser l’appareil, à l’aide d’un produit d’entretien non abrasif. Pendant les premières heures d’utilisation, une odeur de caoutchouc se dégage de l’appareil mais elle disparaît rapidement.

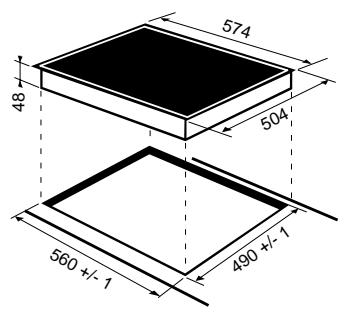

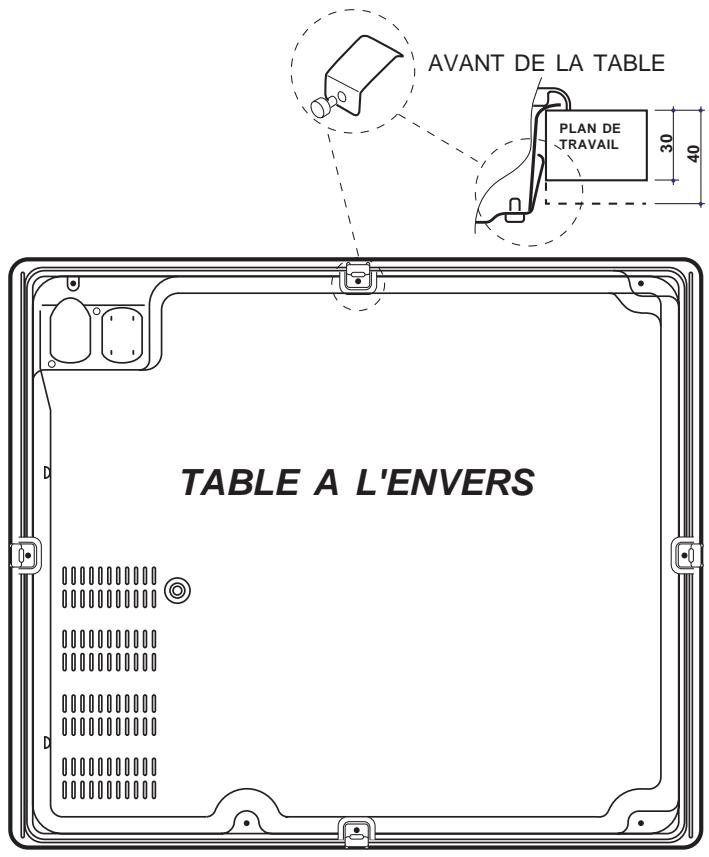

Installation et fixation Les instructions qui suivent sont destinées à l’installateur qualifié pour l’aider à effectuer les opérations d’installation, de réglage et d’entretien technique le plus correctement possible et dans le respect des normes en vigueur. Important : avant toute opération, débranchez la table de cuisson. Fixation Trés important : Il est impératif d’assurer l’encastrement de la table vitrocérame sur une surface d’appui parfaitement plane. Les déformations provoquées par une mauvaise fixation risquent d’altérer les caractéristiques du plan de cuisson ainsi que ses performances. Installation Les ressorts de fixation sont vissés par des vis (voir dessin). Il est impératif de laisser ces vis accessibles. Insérez la table de cuisson dans le trou d’encastrement en appuyant bien tout autour du cadre pour que la table adhère parfaitement au plan de cuisson.

• La table de cuisson s'encastre dans le plan de travail par simple découpage.
• Le matériau du plan de travail doit résister à une température d'environ 100°C.
• La table de cuisson doit être positionnée à minimum 55 mm de distance par rapport au mur arrière ou à toute autre surface verticale, pour permettre une bonne aération et pour éviter la surchauffe des surfaces autour de l’appareil.
• Si vous souhaitez installer la table au dessus d'un four, celui-ci doit être équipé d'une ventilation forcée de refroidissement.
• Evitez d'installer la table au dessus d'un lavevaisselle ou prévoyez une séparation étanche entre les deux appareils.

/- 1 Distance à respecter entre la cuve et le meuble

Caractéristiques techniques Si l'installation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau

• 400V 3 - N ~ 50 Hz procéder comme suit : Raccordement électrique
• La sécurité électrique de cet appareil n’est assurée que si ce dernier est correctement raccordé à l’installation de mise à la terre, conformément aux normes sur la sécurité électrique. Il est indispensable de vérifier que cette condition fondamentale de sécurité soit bien remplie. En cas de doute, il faut s’adresser à une personne qualifiée pour un contrôle minutieux de l’installation électrique.
• Le fabricant ne peut en aucun cas être considéré responsable des dommages pouvant survenir si l’installation de mise à la terre fait défaut.
• Avant de connecter l’appareil, vérifiez si les caractéristiques techniques figurant sur la plaquette correspondent bien aux caractéristiques de l’installation électrique.
• Vérifiez si la charge électrique de l’installation et des prises de courant est apte à supporter la puissance maximale de l’appareil figurant sur la plaquette. En cas de doute, adressez-vous à une personne qualifiée. Avant toute intervention, déconnectez l’appareil. Vous devez raccorder votre table à l’installation par l’intermédiaire d’un boîtier de connexion: si l’appareil est raccordé en fixe, il faut prévoir un interrupteur omnipolaire, accessible en cas de necessité, avec une distance d’ouverture entre les contacts supérieure ou égale à 3 mm. ! Le câble éventuellement fourni n'est pas prévu pour ces types d'installation.

1. Utiliser un câble d'alimentation approprié, type H05RRF ou supérieur, aux dimensions adéquates (section câble

2. Faire levier à l'aide d'un tournevis sur les languettes du

couvercle du bornier pour l'ouvrir (voir figure Bornier).

3. Dévisser la vis du serre-câble et les vis des bornes

correspondant au type de raccordement nécessaire et positionner les cavaliers de raccordement conformément aux indications du tableau et des figures ci-dessous.

4. Positionner les fils conformément aux indications du

tableau et des figures ci-dessous et procéder au raccordement en serrant à fond toutes les vis des bornes. Tensione tipo e frequenza rete Collegamenti elettrici 400V 3-N ~ 50 Hz Morsettiera Trifase 400

5. Fixer le câble d'alimentation dans le serre-câble

correspondant et fermer le couvercle. Tension type et fréquence réseau Cordon électrique

Triphasé 400 Raccordement fils : jaune/vert; N: les 2 fils bleus ensemble L: le marron avec le noir 230V 1+N ~ 50 Hz

La table est fournie déjà équipée d'un cordon d'alimentation prévu pour raccordement monophasé. Procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants :

Raccordement monophasé Phase Cavalier Phase Phase Neutre Terre Autres types de raccordement Si l'installation électrique correspond à une des caractéristiques suivantes : Tension type et fréquence réseau

• 400V - 2+2N ~ 50 Hz Séparer les câbles et procéder au raccordement des fils en suivant les indications du tableau et des dessins suivants : Tension type et fréquence réseau 400V - 2+N ~ 50 Hz 230V 3 ~ 50Hz Cordon électrique Cet appareil est conforme aux Directives Communautaires suivantes: - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives; - 89/336/CEE 03/05/89 (Compatibilité électromagnétique) et modifications successives; - 93/68/CEE du 22/07/93 et modifications successives. - 2002/96/EC Attention: Si l’on installe la table de cuisson au dessus d’un four encastré, le branchement électrique de la table et celui du four doivent être faits séparément pour des raisons de sécurité et pour simplifier les opérations servant à extraire le four si besoin est. Raccordement fils : jaune/vert; N: les 2 fils bleus ensemble L1: noir L2: marron : jaune/vert; N1: bleu 400V - 2+2N ~ 50 Hz N2: bleu L1: noir L2: marron

l’environnement. Le symbole de la ‘‘poubelle barrée’’ est apposée sur tous les produits pour rappeler les obligations de collecte séparée. Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l’enlèvement de leur vieil appareil. La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d’optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l’impact sur la santé humaine et Description des foyers TABLES Foyers TM 6321 Puissance Diametré (en W) (en mm) R 1400 H 1800

Arrière droit (ARD) Avant droit (AVD) Arrière gauche (ARG) Avant gauche (AVG) Puissance totale TM 6220 Puissance Diametré (en W) (en mm) R 1400 H 1800

H = halogène, R = radiant simple, RO = radiant ovale TABLES Foyers TM 6040 Puissance Diametré (en W) (en mm) Arrière droit (ARD) Avant droit (AVD) Arrière gauche (ARG) Avant gauche (AVG) Avant Puissance totale R 1400

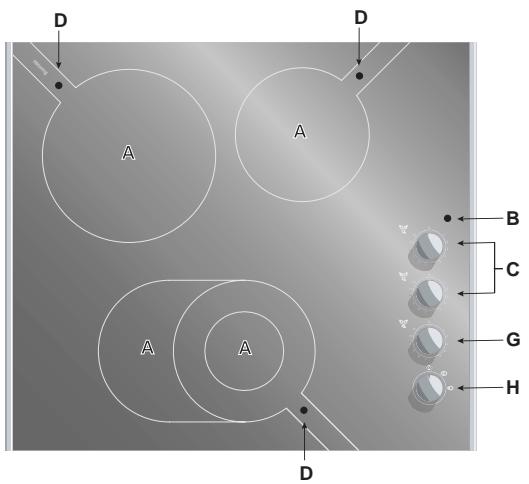

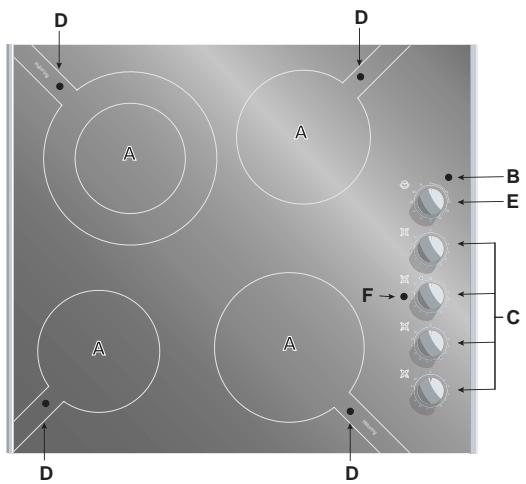

Zones de chauffe Voyant de fonctionnement Manettes de commande Voyant chaleur résiduelle Minuterie F Voyant de fonctionnement de la grande surface pour les foyers de cuisson extensibles (concentriques ou ovales) : présent près de chaque foyer extensible G Manette de commande foyer ovales H Manette de commande extensible foyer ovales

Les différentes fonctions de la table Les manettes de commande Chaque zone de chauffe est dotée d’une manette pour le réglage constant de la température (1 = position mini, 12 = position maxi). Le tableau 1 ci-après illustre la correspondance entre les positions indiquées sur la manette et l’usage conseillé pour chaque zone de cuisson. Description des éléments chauffants Les éléments radiants sont formés par des résistances circulaires. Après allumage, ils deviennent rouges après quelques dizaines de secondes. Les éléments halogènes mixtes. La table utilise des éléments composés par deux lampes halogènes et une résistance circulaire. Grâce à cette combinaison, on obtient une distribution optimale de la température sur toute la surface de la zone de chauffe, sans renoncer aux nombreux avantages des lampes halogènes. Les lampes halogènes ont comme caractéristique principale l’émission instantanée d’une grande quantité de lumière et de chaleur, ce qui entraîne:

• une montée rapide de température tout à fait semblable à celle d’un brûleur à gaz
• une extinction tout aussi rapide. Leur emploi est extrêmement simple, absolument analogue à celui des autres éléments chauffants. Rapportez-vous au tableau 1. Tableau 1 Pos

Commande des foyers extensibles ovales (si la table de cuisson est équipée de foyers extensibles ovales, voir page précédente)

1. sélectionnez la puissance désirée à l'aide de la manette "G";

2. positionnez la manette "H" sur les symboles :

pour n'utiliser que le petit foyer interne.

pour utiliser le foyer circulaire.

pour utiliser tout le foyer ovale. Le voyant de fonctionnement (B) Le voyant s’allume lorsque l’une des zones de chauffe est en marche. Règlage des zones de cuisson éteint pour faire fondre le beurre, le chocolat Le voyant chaleur résiduelle (D) Il signale qu’une ou plusieurs zones de chauffe ont une température supérieure à 60°C et ce même après extinction de ces dernières. Certains modèles sont équipés de 4 voyants chaleur résiduelle, un pour chaque zone de chauffe. pour réchauffer les liquides pour crèmes et sauces pot au feu - blanquette - entremets pâtes - riz steack - poisson - omelette friture

Maintenance et entretien Conseils pour l’utilisation de votre appareil Entretien de la table de cuisson Pour obtenir les meilleures performances de votre table de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments.

• Utilisez des casseroles à fond plat pour qu’elles adhèrent parfaitement à la zone de chauffe Le verre vitrocéramique utilisé pour la partie chauffante est lisse et sans pores et résistant aux chocs thermiques ainsi qu’aux chocs mécaniques dans des conditions normales d’utilisation. Pour lui conserver toutes ses propriétés, nous vous conseillons de l’entretenir de la façon suivante:
• pour un entretien courant, il suffit de passer une éponge humide, de sécher avec un essuie-tout en papier.
• Si la table est sale, frottez avec un produit d’entretien adapté au verre vitrocéramique, rincez et essuyez.
• les salissures en relief s’enlèvent à l’aide d’un grattoir. Opérez dès que possible, ne pas attendre que l’appareil soit refroidi afin d’éviter une incrustation des salissures. L’utilisation d’une éponge en fil d’acier inoxydable - spécifique pour verre vitrocéramique imprégnée d’eau savonneuse donne d’excellents résultats.
• Quand la table est propre, vous pouvez utiliser un produit d’entretien et de protection: celui-ci laisse un film invisible qui protège la surface lors d’éventuels débordements. Opérez de préférence quand l’appareil est tiède ou froid.
• Prenez soin de toujours bien rincer à l’eau claire et de sécher la table: les résidus des produits peuvent s’incruster lors d’une prochaine cuisson.

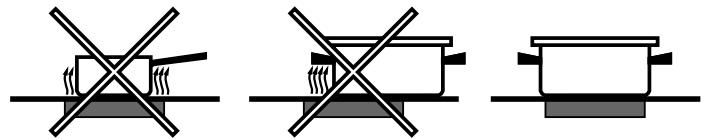

• Utilisez toujours des casseroles dont le diamètre couvre complètement la zone de chauffe de façon à ce que toute la chaleur disponible puisse être utilisée.

• Veillez à ce que la base des casseroles soit toujours

bien sèche et propre, pour garantir un bon contact et une longue durée de vie des foyers mais aussi des casseroles. Evitez d’utiliser les casseroles que vous utilisez sur les brûleurs à gaz. La concentration de la chaleur sur les brûleurs à gaz peut déformer le fond de la casserole, par conséquent vous n’obtiendrez jamais le résultat voulu en l’utilisant sur la table de cuisson en vitrocéramique. Ne laissez jamais une zone de cuisson allumée sans casserole dessus parce que dans ce cas, le niveau maximum de chaleur est atteint très rapidement et l’on risque d’endommager les éléments chauffants. La table vitrocéramique résiste aux chocs mécaniques et thermiques. Cependant, elle peut se briser sous l’effet d’un choc provoqué par un objet pointu. Dans ce cas, coupez immédiatement l’alimentation et contactez un centre de Service Après-Vente agréé pour la réparation. Recommandations

• Ne jamais utiliser des détergents abrasifs ou corrosifs, tels que les bombes aérosols pour grilloir et fours, les détacheurs et dérouilleurs, les poudres à récurer et éponges à surface abrasive: même doux, ils provoquent des rayures ineffaçables.
• Il est recommandé de tenir à l’écart du plan de cuisson tout ce qui est susceptible de fondre, tels que les objets en matières plastiques, sucre ou produits à forte teneur en sucre. En cas de débordement sur le plan de cuisson, il est nécessaire de l’enlever immédiatement (pendant que la surface est encore chaude) avec un grattoir à lame de rasoir, afin d’éviter les dégradations de la surface.
• La table ne doit servir que pour la cuisson. Ne rien poser dessus en dehors de son utilisation. Ne pas utiliser la table comme plan de dépose (couvert, casserole, chiffon...), ni comme planche à découper.
• Les emballages en aluminium, le papier d’aluminium, les récipients en matière plastique ne doivent pas être placés sur les surfaces tièdes ou chaudes.
• N'utilisez jamais de nettoyeur vapeur ou à haute pression pour le nettoyage de votre appareil.
• Ne pas déposer d'objet métalliques (couteau, cuiller, couvercle,...) sur la table.
• Ne jamais chauffer de boîte de conserve fermée: elle risque d'éclater. Gardez toujours propre votre table de cuisson. Avant de procéder à son entretien, vérifiez si les zones de chauffes sont bien éteintes et absolument froides. Cadre en acier inox (sur certains modèles seulement) L’acier inox peut se tâcher sous l’effet d’une eau très calcaire qui resterait longtemps au contact de ce dernier ou bien sous l’effet de détergents très agressifs (contenant du phosphore). Nous conseillons de rincer abondamment et de bien essuyer après entretien. Il est préférable d’éliminer rapidement tout débordement d’eau s’il y a lieu. Les dégradations du plan de travail dues à une mauvaise utilisation ne sont pas couvertes par la garantie.
