BEDIENUNGSANLEITUNG TM 6120 SCHOLTES

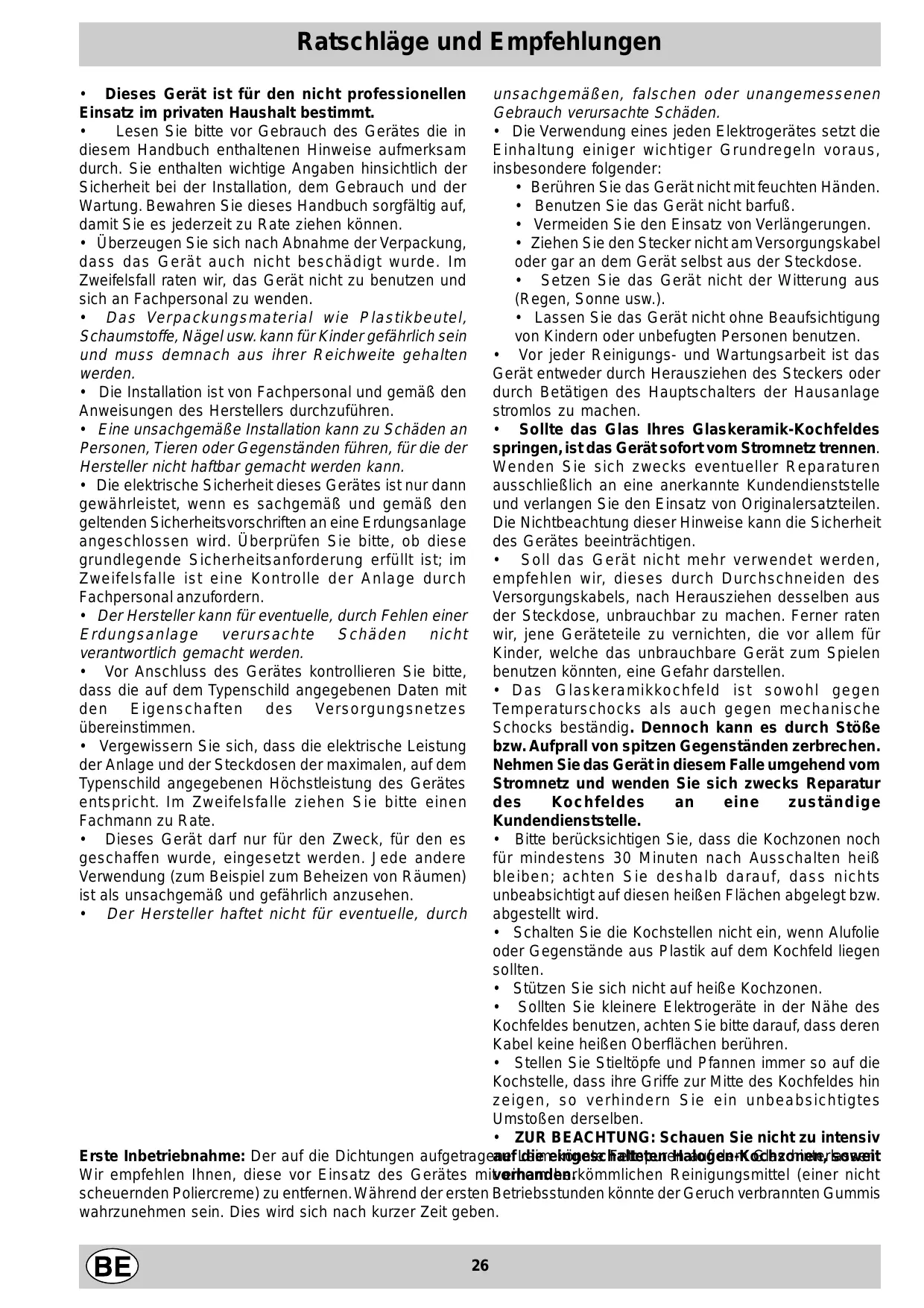

Ratschläge und Empfehlungen unsachgemäßen, falschen oder unangemessenen Gebrauch verursachte Schäden.

• Die Verwendung eines jeden Elektrogerätes setzt die Einhaltung einiger wichtiger Grundregeln voraus, insbesondere folgender:
• Berühren Sie das Gerät nicht mit feuchten Händen.
• Benutzen Sie das Gerät nicht barfuß.
• Vermeiden Sie den Einsatz von Verlängerungen.
• Ziehen Sie den Stecker nicht am Versorgungskabel oder gar an dem Gerät selbst aus der Steckdose.
• Setzen Sie das Gerät nicht der Witterung aus (Regen, Sonne usw.).
• Lassen Sie das Gerät nicht ohne Beaufsichtigung von Kindern oder unbefugten Personen benutzen.
• Vor jeder Reinigungs- und Wartungsarbeit ist das Gerät entweder durch Herausziehen des Steckers oder durch Betätigen des Hauptschalters der Hausanlage stromlos zu machen.
• Sollte das Glas Ihres Glaskeramik-Kochfeldes springen, ist das Gerät sofort vom Stromnetz trennen. Wenden Sie sich zwecks eventueller Reparaturen ausschließlich an eine anerkannte Kundendienststelle und verlangen Sie den Einsatz von Originalersatzteilen. Die Nichtbeachtung dieser Hinweise kann die Sicherheit des Gerätes beeinträchtigen.
• Soll das Gerät nicht mehr verwendet werden, empfehlen wir, dieses durch Durchschneiden des Versorgungskabels, nach Herausziehen desselben aus der Steckdose, unbrauchbar zu machen. Ferner raten wir, jene Geräteteile zu vernichten, die vor allem für Kinder, welche das unbrauchbare Gerät zum Spielen benutzen könnten, eine Gefahr darstellen.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Nehmen Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes eine zuständige Kundendienststelle.
• Bitte berücksichtigen Sie, dass die Kochzonen noch für mindestens 30 Minuten nach Ausschalten heiß bleiben; achten Sie deshalb darauf, dass nichts unbeabsichtigt auf diesen heißen Flächen abgelegt bzw. abgestellt wird.
• Schalten Sie die Kochstellen nicht ein, wenn Alufolie oder Gegenstände aus Plastik auf dem Kochfeld liegen sollten.
• Stützen Sie sich nicht auf heiße Kochzonen.
• Sollten Sie kleinere Elektrogeräte in der Nähe des Kochfeldes benutzen, achten Sie bitte darauf, dass deren Kabel keine heißen Oberflächen berühren.
• Stellen Sie Stieltöpfe und Pfannen immer so auf die Kochstelle, dass ihre Griffe zur Mitte des Kochfeldes hin zeigen, so verhindern Sie ein unbeabsichtigtes Umstoßen derselben.
• ZUR BEACHTUNG: Schauen Sie nicht zu intensiv Erste Inbetriebnahme: Der auf die Dichtungen aufgetragene könnte Fettspuren auf dem Glas hinterlassen. auf Leim die eingeschalteten Halogen-Kochzonen, soweit Wir empfehlen Ihnen, diese vor Einsatz des Gerätes mitvorhanden. einem herkömmlichen Reinigungsmittel (einer nicht scheuernden Poliercreme) zu entfernen. Während der ersten Betriebsstunden könnte der Geruch verbrannten Gummis wahrzunehmen sein. Dies wird sich nach kurzer Zeit geben.

• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt. Lesen Sie bitte vor Gebrauch des Gerätes die in diesem Handbuch enthaltenen Hinweise aufmerksam durch. Sie enthalten wichtige Angaben hinsichtlich der Sicherheit bei der Installation, dem Gebrauch und der Wartung. Bewahren Sie dieses Handbuch sorgfältig auf, damit Sie es jederzeit zu Rate ziehen können.
• Überzeugen Sie sich nach Abnahme der Verpackung, dass das Gerät auch nicht beschädigt wurde. Im Zweifelsfall raten wir, das Gerät nicht zu benutzen und sich an Fachpersonal zu wenden.
• Das Ver packungsmaterial wie Plastikbeutel, Schaumstoffe, Nägel usw. kann für Kinder gefährlich sein und muss demnach aus ihrer Reichweite gehalten werden.
• Die Installation ist von Fachpersonal und gemäß den Anweisungen des Herstellers durchzuführen.
• Eine unsachgemäße Installation kann zu Schäden an Personen, Tieren oder Gegenständen führen, für die der Hersteller nicht haftbar gemacht werden kann.
• Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Überprüfen Sie bitte, ob diese grundlegende Sicherheitsanforderung erfüllt ist; im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
• Vor Anschluss des Gerätes kontrollieren Sie bitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate.
• Dieses Gerät darf nur für den Zweck, für den es geschaffen wurde, eingesetzt werden. Jede andere Verwendung (zum Beispiel zum Beheizen von Räumen) ist als unsachgemäß und gefährlich anzusehen.
• Der Hersteller haftet nicht für eventuelle, durch

Installation und Befestigung Die nachstehend aufgeführten Anweisungen sind an den Fachinstallateur gerichtet und gelten als Leitlinien zur korrekten technischen Installation, Einstellung und Wartung gemäß den geltenden Richtlinien. Wichtig: Vor jeder Reinigung und Pflege muss das Kochfeld vom Stromnetz getrennt werden. Befestigung Sehr wichtig: Das Glaskeramik-Kochfeld muss auf einer perfekt ebenen Stütz- bzw. Auflagefläche installiert werden. Durch unsachgemäße Befestigung hervorgerufene Verformungen könnten die Eigenschaften und Leistungen des Kochfeldes beeinträchtigen. Die Befestigungsklammern werden mittels Schrauben angebracht (siehe Schema). Diese Schrauben müssen jederzeit zugänglich sein. Installation

• Das Kochfeld wird auf einem Unterschrank angebracht, an dem nur in der Arbeitsplatte ein entsprechender Ausschnitt vorzunehmen ist. Das Material der Arbeitsplatte muss einer Temperaturbelastung von 100°C standhalten. Das Kochfeld muss in einem Abstand von mindestens 40 mm von der dahinter liegenden Wand bzw. jeder anderen vertikalen Fläche angebracht werden, um eine geeignete Belüftung zu gewährleisten und ein Überhitzen der angrenzenden Flächen zu vermeiden.
• Soll die Kochmulde über einem Backofen installiert werden, muss Letzterer mit einem Kühlsystem mit Zwangsbelüftung ausgestattet sein. Die Kochmulde sollte nicht über einem Geschirrspüler angebracht werden. Ist dies jedoch nicht zu vermeiden, so ist zur Abdichtung ein Trennelement zwischen den beiden Geräten einzufügen. Setzen Sie das Kochfeld durch leichtes Andrücken des gesamten umlaufenden Randes in den Ausschnitt der Arbeitsplatte, damit es vorschriftsmäßig auf der gesamten Auflagefläche aufstützt.

UNTERSEITE DES KOCHFELDES

VORDERSEITE DES KOCHFELDES Technische Eigenschaften Stromanschluss Netzspannung und -frequenz

• Die elektrische Sicherheit dieses Gerätes ist nur dann gewährleistet, wenn es sachgemäß und gemäß den geltenden Sicherheitsvorschriften an eine Erdungsanlage angeschlossen wird. Die Gegebenheit dieser grundlegenden Sicherheitsanforderung muss überprüft werden, im Zweifelsfalle ist eine Kontrolle der Anlage durch Fachpersonal anzufordern.
• Der Hersteller kann für eventuelle, durch Fehlen einer Erdungsanlage verursachte Schäden nicht verantwortlich gemacht werden.
• Vor Anschluss des Gerätes kontrollieren Sie bitte, dass die auf dem Typenschild angegebenen Daten mit den Eigenschaften des Versorgungsnetzes übereinstimmen.
• Vergewissern Sie sich davon, dass die elektrische Leistung der Anlage und der Steckdosen der maximalen, auf dem Typenschild angegebenen Höchstleistung des Gerätes entspricht. Im Zweifelsfalle ziehen Sie bitte einen Fachmann zu Rate. Bei jeder Wartungs- oder Reinigungsmaßnahme ist das Gerät vom Stromnetz zu trennen. Der Anschluss des Kochfeldes an das Stromnetz muss mittels eines Anschlussgehäuses vorgenommen werden: soll das Gerät direkt an das Stromnetz angeschlossen werden, ist zwischen Stromnetz und Gerät ein leicht zugänglicher, allpoliger Schalter mit einer Kontaktweite von mindestens 3 mm zwischenzuschalten. 400V - 2+N ~ 50 Hz 230V 1+N ~ 50 Hz zusammen L1: schwarz L2: braun : gelb/grün; N1: blau 400V - 2+2N ~ 50 Hz N2: blau L1: schwarz L2: braun Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz
• 400V 3 - N ~ 50 Hz dann verfahren Sie wie folgt: ! Das eventuell mitgelieferte Netzkabel kann für diese Installationsarten nicht verwendet werden.

1. Verwenden Sie ein geeignetes Versorgungskabel des Typs

H05RR-F, oder eines höheren Wertes, geeigneter Maße (Kabelquerschnitt: 2,5 m).

2. Heben Sie unter Zuhilfenahme eines Schraubenziehers die

seitlichen Zungen des Klemmengehäusedeckels an und öffnen Sie es (siehe Abbildung Klemmengehäuse).

3. Schrauben Sie die Schraube der Kabelklemme sowie die

Schrauben der Klemmen, die der erforderlichen Anschlussart entsprechen, aus und positionieren Sie die Brücken in Anlehnung an nachfolgende Tabelle und Zeichnungen. 4.Verlegen Sie die Drähte gemäß nachstehenden Zeichnungen und Tabelle und schließen Sie die Drähte an. Ziehen Sie die Klemmenschrauben hierbei fest an. Das Kochfeld ist mit einem bereits angeschlossenen Netzkabel ausgestattet und ist für einen Einphasenanschluss voreingestellt. Schließen Sie die Drähte gemäß nachfolgender Tabelle und Zeichnungen an: Elektrokabel Anschluss der Drähte : gelb/grün; N: die 2 blauen Drähte 230V 3 ~ 50Hz Einphasenanschluss Netzspannung und -frequenz Elektrokabel Netzspannung und -frequenz Anschluss der Drähte : gelb/grün; N: die 2 blauen Drähte zusammen L: braun zusammen mit schwarz Elektrischer Anschluss 400V 3-N ~ ı 50

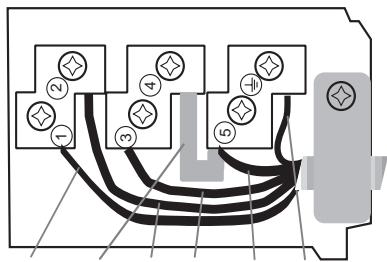

Klemmengehäuse Dreiphasenanschluss 400

5. Befestigen Sie das Versorgungskabel in der entsprechenden

Kabelklemme und schließen Sie den Deckel.

Sollte die Elektroanlage einer der nachfolgenden Eigenschaften entsprechen: Netzspannung und -frequenz

Andere Anschlussarten Dreiphasenanschluss 400 Phase Brücke Phase Phase Nullleiter Erdleiter Trennen Sie die Drähte und schließen Sie sie gemäß nachfolgender Tabelle und Zeichnungen an: Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen; - 89/336/EWG vom 03.05.89 (Niederspannung) und nachfolgenden Änderungen; - 93/68/EWG vom 22.07.93 (Niederspannung) und

nachfolgenden Änderungen; - 2002/96/EC Wichtiger Hinweis: Wird das Kochfeld über einem Einbaubackofen installiert, müssen die Elektroanschlüsse (der des Kochfeldes und der des Backofens) getrennt vorgenommen werden, und dies nicht nur aus Sicherheitsgründen, sondern auch um den Backofen, falls nötig, leichter herausziehen zu können. Gemäß der Europäischen Richtlinie 2002/96/EC über Elektround Elektronik-Altgeräte (WEEE) dürfen Elektrohaushalts- Altgeräte nicht über den herkömmlichen Haushaltsmüllkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne“ auf jedem Produkt erinnert Sie an Ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen. Endverbraucher können sich an Abfallämter der Gemeinden wenden, um mehr Informationen über die korrekte Entsorgung ihrer Elektrohaushaltsgeräte zu erhalten. Beschreibung der Kochzonen KOCHFELDER TM 6321 Leistung (in W) Kochzonen Hinten rechts Vorne rechts Hinten links Vorne links Gesamtleistung R 1400 H 1800 H 1050/2500 R 1200 TM 6220 Durchmesser (in mm)

H = Halogen-Kochzone, R = einfache Strahlerkochzone, RO = ovale Strahlerkochzone KOCHFELDER Kochzonen Hinten rechts Vorne rechts Hinten links Vorne links Mitte Gesamtleistung TM 6040 DurchLeistung messer (in W) (in mm) R 1400 R 1800 H 2500 R 600

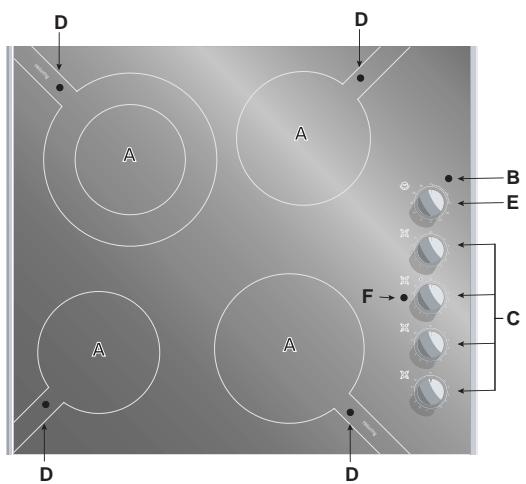

Kochzonen Betriebskontrollleuchte Schaltknöpfe Restwärmeanzeigen Kurzzeitwecker F Betriebsanzeigeleuchte der erweiter ten Kochzonenfläche (konzentrisch oder oval): befindlich neben einer jeden erweiterbaren Kochzone G Schaltknopf für die ovale Kochzone H Schaltknopf zur Erweiterung der ovalen Kochzone

Die verschiedenen Funktionen der Kochmulde Beschreibung der Heizelemente Bei den Strahlerelementen handelt es sich um kreisförmige Heizwiderstände, die nach Einschalten in wenigen Sekunden glühend werden. Die Kombi/Halogenstrahler, mit der die Kochmulde ausgestattet ist, bestehen aus 2 Halogenlampen und einem kreisförmigen Heizwiderstand. Dank dieser Kombination wird eine äußerst optimale Wärmeverteilung auf der gesamten Kochzone gewährleistet, die Vorteile der Halogenlampen bleiben unveränderlich erhalten. Haupteigenschaft der Halogenlampen ist die gleichzeitige Ausstrahlung einer großen Licht- und Wärmemenge, und dies bedeutet:

• schnelles Aufheizen, wie das eines Gasbrenners
• und genau so rasches Abschalten. Ihr Einsatz ist äußerst einfach, so wie der der anderen Heizelemente. Beachten Sie hierzu die Tabelle. Pos

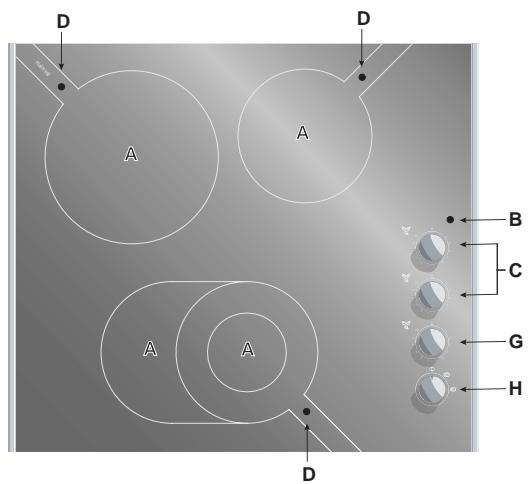

Schaltknöpfe Jede Kochzone ist mit einem entsprechenden chaltknopf ausgestattet, der eine stufenlose Einstellung der Temperatur von min.1 - max.12 gewährleistet. Zur korrekten Einstellung ziehen Sie bitte die Tabelle 1 zu Rate. Betriebsweise der erweiterbaren ovalen Kochzonen (soweit das Kochfeld mit erweiterbaren ovalen Kochzonen ausgerüstet ist; siehe vorhergehende Seite)

1. gewünschte Leistung mittels des Schaltknopfes "G"

2. den Schaltknopf "H" auf folgende Symbole drehen:

wenn nur die interne kleine Kochzone eingeschaltet werden soll.

wenn die runde Kochzone eingeschaltet werden soll.

wenn die gesamte ovale Kochzone eingeschaltet werden soll. Einstellungen der Kochzonen Ausgeschaltet Schmelzen von Butter, Schokolade Betriebskontrolleuchte (B) Diese zeigt an, ob eine oder mehrere Zonen eingeschaltet sind. Zum Erhitzen von Flüssigkeiten Für Cremes und Soßen Restwärme-Kontrolleuchte (D) Die auch bei ausgeschalteter Kochzone anzeigt, daß eine oder mehrere Kochzonen noch eine Temperatur von mehr als 60°C aufweisen. Einige Modelle sind mit 4 Restwärme-Kontrolleuchten bestückt, eine pro Kochzone. Suppenfleisch, Kalbsragout, Süßspeisen Nudeln, Reis Koteletts, Fisch, Omeletts Fritieren

Reinigung und Pflege Praktische Ratschläge zum Einsatz des Gerätes Sie können Ihr Kochfeld optimal nutzen, wenn Sie beim Kochen bzw. bei der Zubereitung von Speisen einige grundlegende Regeln beachten.

• Verwenden Sie Kochgeschirr mit flachem Boden, um sicherzustellen, dass dieser ganz auf der Heizfläche aufliegt.

Benutzen Sie stets Kochgeschirr, dessen Durchmesser mit dem der Kochzone übereinstimmt, d.h. dessen Boden die Kochzone ganz bedeckt, so dass die gesamte Wärme genutzt wird. Achten Sie darauf, dass der Boden des Kochgeschirrs trocken und sauber ist; nur so ist ein perfektes Aufliegen des Geschirrbodens sowie eine lange Lebensdauer von Kochzone und Geschirr gewährleistet.

• Vermeiden Sie den Einsatz von Kochgeschirr, das auch auf Gasflammen verwendet wird. Die äußerst hohe Hitzekonzentration der Gasbrenner könnte die Topfböden leicht verformen. Demnach würden bei Verwendung desselben Geschirrs auf GlaskeramikKochfeldern die gewünschten optimalen Ergebnisse niemals erreicht.
• Lassen Sie niemals eine Kochzone eingeschaltet, wenn kein Topf darauf steht. Auf diese Weise würde die Kochzone in kürzester Zeit auf Höchsttemperatur gebracht, was Schäden an den Heizelementen zur Folge haben könnte.
• Das Glaskeramikkochfeld ist sowohl gegen Temperaturschocks als auch gegen mechanische Schocks beständig. Dennoch kann es durch Stöße bzw. Aufprall von spitzen Gegenständen zerbrechen. Schalten Sie das Gerät in diesem Falle umgehend vom Stromnetz und wenden Sie sich zwecks Reparatur des Kochfeldes an eine zuständige Kundendienststelle. Halten Sie das Kochfeld stets sauber. Stellen Sie vor der Reinigung sicher, dass die Kochzonen ausgeschaltet und erkaltet sind. Schocks beständig. Damit ihre ursprünglichen Eigenschaften erhalten bleiben, empfehlen wir folgende Pflege:
• Zur täglichen Pflege genügt es, die Platte mit einem feuchten Schwamm abzuwischen und mit Küchenpapier abzutrocknen.
• Bei besonders starker Verschmutzung sollte ein spezielles Reinigungsmittel für Glaskeramik verwendet werden; anschließend ist die Platte mit Wasser abzuspülen und sorgfältig abzutrocknen.
• Starke Verschmutzungen lassen sich mit einem Schaber (Klingenschaber) entfernen. Sie sollten so schnell wie möglich - und nicht erst nach Abkühlen des Kochfeldes - entfernt werden, um zu vermeiden, dass sich die Verschmutzungen festsetzen. Gute Ergebnisse lassen sich auch mit einem -für Glaskeramik geeigneten Spezialschwamm aus Edelstahlwolle - und einer einfachen Spüllauge erzielen.
• Nach der Reinigung kann das Kochfeld mit einem Pflegeprodukt nachbehandelt werden: Der unsichtbare Schutzfilm, den ein solches Produkt hinterlässt, schützt die Oberfläche, falls Speisen überkochen. Es empfiehlt sich, die Platte erst zu reinigen, wenn sie abgekühlt ist.
• Achten Sie darauf, das Kochfeld nach der Reinigung stets mit klarem Wasser abzuspülen und anschließend abzutrocknen. Reinigungsmittelrückstände könnten sich nämlich bei der nächsten Benutzung des Kochfeldes festsetzen. Wichtige Empfehlungen
• Die Verwendung von Scheuermitteln sowie scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, welche die Oberfläche des Kochfeldes dauerhaft beschädigen würden, ist absolut zu vermeiden.
• Halten Sie sämtliche Gegenstände, die schmelzen könnten, wie Plastikteile oder Kunststoffe sowie Zucker oder stark zuckerhaltige Speisen von dem Kochfeld fern. Sollten derartige Materialien dennoch auf dem Kochfeld geschmolzen sein, müssen sie sofort mit einem Schaber (Klingenschaber) von der noch heißen Kochzone entfernt werden.
• Das Kochfeld ist ausschließlich zum Kochen zu verwenden. Auch wenn das Gerät nicht benutzt wird, dürfen keine Gegenstände darauf abgelegt werden. Verwenden Sie das Kochfeld also nicht als Edelstahlrahmen Ablage (z.B. für Besteck, Töpfe, Küchentücher usw.) Auf den Edelstahlteilen könnten Flecken zurückbleiben, und auch nicht als Unterlage zum Schneiden. sollte stark kalkhaltiges Wasser oder ein scharfes
• Aluverpackungen, Klarsichtfolie oder Behältnisse (phosphorhaltiges) Spülmittel für längere Zeit darauf aus Plastik dürfen niemals auf die heißen oder auch stehenbleiben. Es ist ratsam, das Kochfeld nach der nur noch lauwarmen Oberflächen gelegt bzw. gestellt Reinigung gut nachzuspülen und abzutrocknen. Wird werden. versehentlich Wasser darauf verschüttet, muss es sofort
• Verwenden Sie zur Reinigung des Kochfeldes sorgsam getrocknet werden. keine Dampf- oder Hochdruckreinigungsgeräte. Reinigung und Pflege des Kochfeldes
• Legen Sie keine Metallgegenstände, wie Messer, Die als Heizfläche eingesetzte Glaskeramikplatte ist Gabeln, Löffel, Deckel usw. auf das Kochfeld: vollkommen glatt und porenfrei; sie ist sowohl gegen
• Wärmen Sie Dosengerichte niemals in der noch Temperaturschocks als auch gegen mechanische geschlossenen Dose auf: sie könnte explodieren. Alle auf eine solche unsachgemäße Behandlung des 31 Kochfeldes zurückzuführenden Schäden haben einen sofortigen Ausschluss aus der Garantie zur Folge.
