TF 753 S (IX) - Cuisinière SCHOLTES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière à gaz encastrable
Marque	SCHOLTES
Modèle	TF 753 S (IX)
Dimensions (L x P x H)	Environ 59 x 51 x 5 cm (dimensions d'encastrement typiques)
Poids	Environ 12 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Alimentation gaz	Gaz naturel (G20/G25) ou GPL (G30/G31) selon réglage
Nombre de brûleurs	4 brûleurs à gaz (Triple couronne, Rapide, Semi-rapide, Auxiliaire)
Puissance des brûleurs	De 1.0 à 3.25 kW (selon brûleur)
Allumage	Allumage automatique par bougie
Dispositif de sécurité	Thermocouple de sécurité (arrêt automatique du gaz en cas d'extinction)
Matériau de la surface	Acier inoxydable (finition IX)
Classe d'installation	Classe 3 (encastrable)
Entretien et nettoyage	Nettoyer les brûleurs avec de l'eau chaude et du détergent doux. Ne pas utiliser d'abrasifs ou de nettoyeurs vapeur.
Pièces détachées	Injecteurs, thermocouples, robinets gaz, bougies d'allumage disponibles via service après-vente
Réparabilité	Réparation par technicien agréé. Utiliser des pièces d'origine.
Normes	CE, conformes aux directives Basse Tension, CEM, Gaz et DEEE

FOIRE AUX QUESTIONS - TF 753 S (IX) SCHOLTES

Comment allumer un brûleur sur la cuisinière SCHOLTES TF 753 S (IX) ?

Appuyez à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de puissance maximale. Sur les modèles avec allumage automatique, une bougie génère une étincelle. Si l'allumage ne se produit pas, utilisez un allume-gaz. Pour les brûleurs équipés d'un thermocouple de sécurité, maintenez la manette enfoncée pendant 2 à 3 secondes après l'allumage pour activer la sécurité.

Que faire si la flamme d'un brûleur s'éteint pendant l'utilisation ?

Tournez immédiatement la manette sur la position arrêt (●) et attendez au moins 1 minute avant de tenter de rallumer. Cela permet au gaz résiduel de se dissiper. Ce phénomène peut être dû à un courant d'air ou à un orifice obstrué. Vérifiez que les orifices du brûleur ne sont pas bouchés et que les pièces amovibles sont correctement montées.

Comment adapter la cuisinière au gaz butane ou propane ?

L'adaptation nécessite le remplacement des injecteurs de chaque brûleur. Consultez le tableau des caractéristiques (Tableau 1 de la notice) pour choisir les injecteurs adaptés au nouveau gaz. Dévissez les anciens injecteurs avec une clé de 7 mm, installez les nouveaux, puis réglez le débit minimal via la vis de réglage. Cette opération doit être réalisée par un professionnel qualifié.

Quelle est la procédure de nettoyage recommandée pour la table de cuisson ?

Avant tout nettoyage, débranchez l'appareil et assurez-vous qu'il a refroidi. Nettoyez les brûleurs démontables avec de l'eau chaude et un détergent doux, en insistant pour éliminer les incrustations. La surface en acier inoxydable se nettoie avec une éponge humide puis est essuyée avec un chiffon sec. N'utilisez jamais de produits abrasifs, de poudre à récurer ou de nettoyeur vapeur.

Quels types de casseroles utiliser sur les brûleurs ?

Utilisez des casseroles à fond plat et de diamètre adapté au brûleur : Auxiliaire (6-14 cm), Semi-rapide (15-20 cm), Rapide (21-26 cm) et Triple couronne (24-26 cm). Les flammes ne doivent pas dépasser sous la casserole pour éviter les pertes d'énergie et les risques de brûlure. Toujours utiliser un couvercle pour réduire le temps de cuisson.

Comment vérifier l'étanchéité des raccordements gaz après installation ?

Après le raccordement, appliquez une solution savonneuse (eau et savon) sur tous les raccords. Si des bulles se forment, il y a une fuite. Ne jamais utiliser une flamme pour cette vérification. En cas de fuite, fermez le robinet d'arrêt et faites appel à un installateur agréé.

Que faire si un brûleur ne s'allume pas ou a une flamme irrégulière ?

Vérifiez d'abord que le gaz et l'électricité sont bien connectés. Nettoyez les orifices du brûleur et la bougie d'allumage. Assurez-vous que les pièces du brûleur sont correctement positionnées. Si le problème persiste, il peut y avoir un courant d'air ou un défaut du thermocouple. Contactez le service après-vente.

Quelles sont les distances de sécurité à respecter pour l'encastrement ?

La hotte doit être installée à au moins 650 mm au-dessus du plan de cuisson. Les meubles hauts adjacents doivent être à au moins 420 mm du plan de travail. Si la cuisinière est sous un élément haut, l'espace entre le plan et l'élément doit être d'au moins 700 mm. Ces mesures garantissent une bonne ventilation et évitent les surchauffes.

Comment régler le débit minimal des brûleurs ?

Placez le robinet sur la position de minima (petite flamme). Retirez la manette et tournez la vis de réglage (située sur la tige du robinet) jusqu'à obtenir une petite flamme stable. Ensuite, passez rapidement de la position minimale à la maximale plusieurs fois pour vérifier que le brûleur ne s'éteint pas. Ce réglage est nécessaire lors du changement de type de gaz.

Où trouver les pièces détachées comme les injecteurs ou les manettes ?

Les pièces détachées d'origine sont disponibles auprès du service après-vente agréé SCHOLTES. Utilisez toujours des pièces certifiées pour garantir la sécurité et les performances. Pour commander, munissez-vous du modèle (TF 753 S (IX)) et du numéro de série figurant sur la plaquette signalétique sous l'appareil.

MODE D'EMPLOI TF 753 S (IX) SCHOLTES

Raccordement électrique

Raccordement gaz

Plaquette signalétique

Caractéristiques des brûleurs et des injecteurs

Description de l'appareil, 29

Vue d'ensemble

Mise en marche et utilisation, 30

Conseils pratiques pour l'utilisation des brûleurs

Quelques conseils utiles pour bien utiliser votre table de cuisson vitrocéramique

PP 73 G

PP 73 G AT

TF 753 S (IX)

PPF 73 G

Précautions et conseils, 31

Sécurité générale

Mise au rebut

Nettoyage et entretien, 32

Mise hors tension

Nettoyage de l'appareil

Entretien robinets gaz

Anomalies et remèdes, 33

Scholtès

! Conservez ce mode d'emploi pour pouvoir le consulter à tout moment. En cas de vente, de cession ou de déménagement, veillez à ce qu'il suive l'appareil pour informer le nouveau propriétaire sur son fonctionnement et lui fournir les conseils correspondants.

! Lisez attentivement les instructions : elles contiennent des conseils importants sur l'installation, l'utilisation et la sécurité de votre appareil

Les appareils régés en usine pour (voir la plaquette d'immatriculation et la plaquette prédisposition gaz de l'appareil):

• gaz Naturel Catégorie II2E+3+ pour la France;
• gaz Naturel Catégorie II2E+3+ pour la Belgique;
• gaz Naturel Catégorie I2L pour la Hollande.

Un ultérieur réglage n'est donc pas nécessaire.

Conditions réglementaires d'installation (pour la france)

Le raccordement gaz devra être fait par un technicien qui assurera la bonne alimentation en gaz et le meilleur réglage de la combustion des brûleurs. Ces opérations d'installation, quoi qu'elles soient simples, sont délicates et primordiales pour que votre table de cuisson vous rende le meilleur service. L'installation doit être effectuée conformément aux textes réglementaires et règles de l'art en vigueur, notamment:

• Arrêté du 2 août 1977. Règles techniques et de sécurité applicables aux installations de gaz combustibles et d'hydro-carbures liquifiés situées à l'intérieur des bâtiments d'habitation et de leurs dépendances.
• Norme DTU P45-204. Installations de gaz (anciennement DTU n° 61-1-installations de gaz - Avril 1982 + additif n°1 Juillet 1984).
• Règlement sanitaire départemental.

Positionnement

! Les emballages ne sont pas des jouets pour enfants, il faut les mettre au rebut en respectant la réglementation sur le tri sélectif des déchets (voir Précautions et conseils).

! L'installation doit être effectuée par un professionnel du secteur conformément aux instructions du fabricant. Une mauvaise installation peut causer des dommages à des personnes, des animaux ou des biens.

! Cet appareil peut être installé et fonctionner seulement dans des locaux qui sont aérés en permanence, selon les prescriptions des Normes:

• Pour la France selon les Normes Nationales en vigueur.
• Pour la Belgique NBN D51-003 et NBN D51-001 en vigueur.
• Pour le Luxembourg selon les Normes Nationales en vigueur.
• Pour la Hollande NEN-1078 en vigueur.

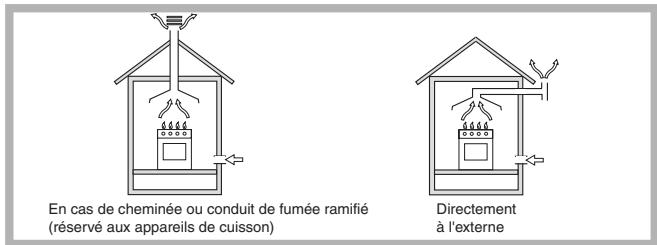

Il faut observer les conditions suivantes : - La pièce doit prévoir un système d'évacuation vers l'extérieur des fumées de combustion, réalisé au moyen

d'une hotte ou par ventilateur électrique qui entre automatiquement en fonction lorsque l'on allume l'appareil.

• La pièce doit prévoir un système qui permet un apport d'air nécessaire à une régulière combustion. Le flux d'air nécessaire à la combustion ne doit pas être inférieur à 2 m3/h par kW de puissance installée.

Le système peut être réalisé en prélevant l'air directement de l'extérieur du bâtiment au moyen d'un conduit d'au moins 100 cm2 de section utile qui ne risque pas d'être bouché accidentellement.

Ou, de manière indirecte depuis des locaux adjacents et équipés d'un conduit de ventilation avec l'extérieur comme susmentionné ; ces locaux ne doivent pas être des parties communes du bâtiment, des chambres à coucher ou des locaux à risque d'accident. - (Pour la France et la Belgique) Les gaz de pétrole liquéfiés, plus lourds que l'air, se déposent et stagnent vers le bas. Les locaux qui contiennent donc des bouteilles de G. P. L. doivent prévoir des ouvertures vers l'extérieur afin de permettre l'évacuation du gaz par le bas en cas de fuites accidentelles. Les bouteilles de GPL, qu'elles soient vides ou partiellement pleines, ne devront donc pas être installées ou entreposées dans des locaux qui se trouvent au-dessous du niveau du sol (caves etc.). Il est opportun de n'entreposer dans le local que la bouteille que vous êtes en train d'utiliser, placez de façon à ne pas être sujettes à l'action directe de sources de chaleur (fours, cheminées de bois, poêles etc.) qui peuvent atteindre des températures dépassant 50°C.

Encastrement

Les tables de cuisson gaz et mixtes ont un indice de protection contre les surchauffes de type X, on peut par conséquent les installer à côté de meubles dont la hauteur ne dépasse pas celle du plan de cuisson. Pour une installation correcte de la table de cuisson, il faut se conformer aux instructions suivantes :

• Les meubles jouxtant la table, dont la hauteur dépasse celle du plan de cuisson, doivent être placés à au moins

600 mm du bord du plan.

• Les hôttes doivent être installées conformément aux instructions reportées dans leur notice d'installation et à au moins 650 mm de distance.
• Les éléments hauts jouxtant la hotte doivent être placés à au moins 420 mm de distance du plan de travail (voir figure).

En cas d'installation de la table de cuisson sous un élément haut, ce dernier devra être monté à au moins 700 mm de distance du plan (voir figure)

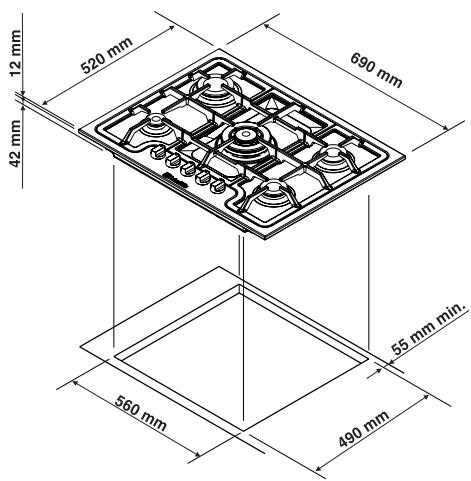

La niche pratiquée dans le meuble devra avoir les dimensions indiquées Fig.1. En outre, il est nécessaire d'installer sous la table de cuisson un panneau en bois pour l'isolement, ici à une distance minimum de 20 mm du fond de la table.

Fig. 1

Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré.

Fig.2

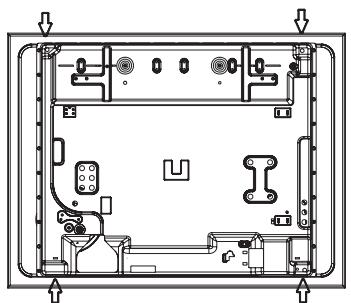

Des crochets de fixation sont prévus pour fixer le plan sur des dessus de meuble de 20 à 40 mm d'épaisseur. Il est conseillé d'utiliser tous les crochets fournis pour obtenir une bonne fixation de la table.

Schéma de fixation des crochets

Position crochet pour top H=30mm

Position crochet pour top H=40mm

Position crochet pour top H=20mm

Devant Derrière

N. B : Utilisez les crochets inclus dans le "sachet accessoires"

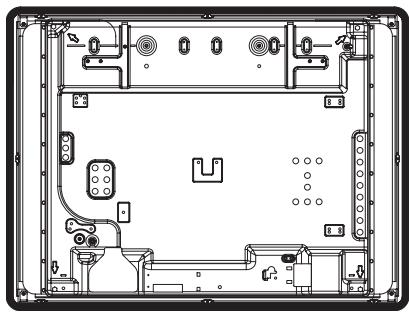

Installation des tables à encastrer (mod. PPF...)

Avant de procéder à la fixation au plan de travail, montez le joint (fourni) le long du périmètre de la table comme illustré en fig. 3

Fig.3

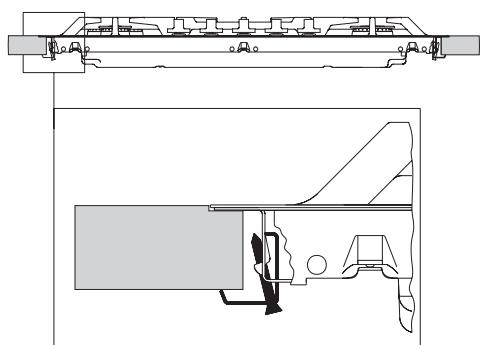

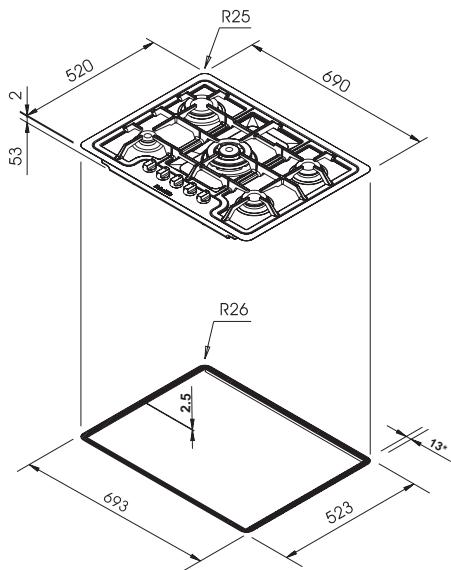

Installation des tables de cuisson au ras du plan

Il faut installer sous la table de cuisson un panneau en bois comme isolation, à au moins 20 mm de distance du fond de la table de cuisson. Cette cloison doit être amovible pour permettre toute opération d'entretien sous la zone de cuisson.

Pour fixer les tables au meuble, servez-vous des équerres fournies comme illustré figure 4.

Pour pouvoir encastrer la table au ras du plan, il faut abaisser la zone tout autour de la découverts comme illustré figure 5.

Fig.4

fig.5

Aération

Pour garantir une bonne aération, la cavité d'encastrement doit être dépourvue de paroi arrière. Il est conseillé d'inverser le four de manière à ce qu'il repose sur deux cales en bois ou bien sur un plan d'appui continu qui ait une découpe d'au moins 45 × 560 ~mm (voir figures).

La table ne peut être installée qu'au-dessus de fours encastrables équipés de ventilation de refroidissement.

Raccordement électrique

Les tables munies d'un cordon d'alimentation tripolaire sont prévues pour un fonctionnement à courant alternatif à la tension et à la fréquence d'alimentation indiquées sur la plaquette des caractéristiques (placée sous la table de cuisson). Le conducteur de terre du câble est jaune/vert. En cas d'installation au-dessus d'un four à encastrer, la connexion électrique de la table et celle du four doivent être effectuées séparément, pour des questions de sécurité électrique mais aussi pour simplifier, au besoin, l'extraction du four.

Branchement du câble d'alimentation au réseau électrique

Montez sur le câble une prise normalisée adaptée à la charge indiquée sur l'étiquette des caractéristiques.

En cas de raccordement direct au réseau, il faut intercaler entre l'appareil et le réseau un interrupteur à coupure omnipolaire ayant au moins 3 mm d'écartement entre les contacts, dimensionné à la charge et conforme aux

normes en vigueur (le fil de terre ne doit pas être interrompu par l'interrupteur). Le câble d'alimentation ne doit atteindre, en aucun point, des températures dépassant de 50°C la température ambiante.

L'installateur est responsable du bon raccordement électrique de l'appareil et du respect des normes de sécurité.

Avant de procéder au branchement, assurez-vous que :

• la prise est bien munie d'une terre conforme à la loi;
• la prise est bien apte à supporter la puissance maximale de l'appareil, indiquée sur la plaquette signalétique;
• la tension d'alimentation est bien comprise entre les valeurs indiquées sur la plaquette signalétique;
• La prise est bien compatible avec la fiche de l'appareil. Si ce n'est pas le cas, remplacez la prise ou la fiche, n'utilisez ni rallonges ni prises multiples.

Après installation de l'appareil, le câble électrique et la prise de courant doivent être facilement accessibles. Le câble ne doit être ni plié ni excessivement écrasé. Il doit être contrôlé périodiquement et ne peut être remplacé que par un technicien agréé (voir Assistance). Nous déclinons toute responsabilité en cas de non-respect des normes énumérées ci-dessus.

Pour la france

Raccorder l'appareil à la bouteille ou à la canalisation du gaz conformément aux normes en vigueur, uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, effectuer les opérations décrites au paragraphe "Adaptation aux différents types de gaz". Pour l'alimentation en gaz liquide, utiliser des régulateurs de pression conformes aux Normes en vigueur.

Pour un fonctionnement en toute sécurité, pour l'emploi correct de l'énergie et une plus longue durée de vie de l'appareil, vérifier si la pression d'alimentation respecte bien les valeurs indiquées dans le tableau 1 "Caractéristiques des brûleurs et des injecteurs".

Pour la belgique-le luxembourg-la hollande

Raccorder l'appareil à la canalisation du gaz conformément aux normes en vigueur (pour la Belgique NBN D04-002) uniquement après avoir vérifié que l'appareil est bien réglé pour le type de gaz d'alimentation utilisé. Dans le cas contraire, (pour la Belgique) effectuer les opérations décrites au paragraphe "Adaptation aux différents types de

gaz". Pour l'alimentation en gaz liquide, utiliser des réguleurs de pression conformes aux Normes en vigueur. Pour relier l'appareil à la canalisation du gaz Naturel, II2E+3+ pour la Belgique, et I2L pour la Hollande, il faut avant tout installer le raccord "R" (disponible sur demande auprès du Service d'Assistance Technique Ariston) avec son étanchéité "G" sur le raccord en forme de "L" situé sur le tuyau de raccordement gaz (voir figure). Le raccord est fourni de filetage conique mâle avec pas 1/2 gaz.

Le raccordement doit être réalisé au moyen:

• ou d'un tuyau rigide (pour la Belgique selon les Normes NBN D51-003)
• ou d'un tuyau flexible en acier inox, sans interruption, et équipé de raccordements filetés.

En amont de l'appareil il faut installer un robinet d'arrêt du gaz (pour la Belgique marqué A. G. B) ; il devra être installé de manière à pouvoir facilement le manoeuvrer. Pour le Luxembourg et la Hollande selon les Normes Nationales en vigueur.

Raccordement par tuyau rigide (cuivre ou acier)

Le raccordement à l'installation de gaz doit être effectué de manière à ce que l'appareil ne subisse aucun type de contrainte.

La rampe d'alimentation de l'appareil est munie d'un raccord en "L" orientable dont l'étanchéité est assurée par un joint. S'il vous faut inverser le raccord, vous devez obligatoirement remplacer le joint d'étanchéité (fourni avec l'appareil). Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

Raccordement par tuyau flexible en acier inox, à paroi continue avec raccords filetés

Le raccord d'entrée du gaz à l'appareil est filtré 1/2 gaz mâle cylindrique.

La mise en œuvre de ces tuyaux doit être effectuée de façon à ce que, même au maximum de leur extension, ils ne dépassent pas 2000 mm de long. Après raccordement, assurez-vous que le tuyau métallique flexible ne touche pas des parties mobiles et n'est pas écrabouillé.

N'utilisez que des tuyaux conformes et des joints d'étanchéité conformes aux textes réglementaires applicables dans le pays.

Vérification de l'étanchéité

Une fois l'installation terminée, vérifier l'étanchéité de tous les raccords en utilisant une solution savonneuse et jamais une flamme.

Adaptation aux différents types de gaz (pour la france et la belgique)

Pour adapter la table à un type de gaz autres que celui pour lequel elle a été prévue (indiqué sur l'étiquette fixée sous la table ou sur l'emballage), il faut changer les injecteurs des brûleurs en procédant comme suit :

1. Enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
2. Dévissez les injecteurs à l'aide d'une clé à tube de 7 mm et remplacez-les par les injecteurs adaptés au nouveau type de gaz (voir tableau 1 "Caractéristiques des brûleurs et des injecteurs").
3. remontez les différentes parties en effectuant les opérations dans le sens inverse.
4. en fin d'opération remplacez la vieille étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services APRÈS-vente.
5. Réglage de l'air primaire des brûleurs (pour la France et la Belgique)

Les brûleurs ne nécessitent aucun réglage de l'air primaire.

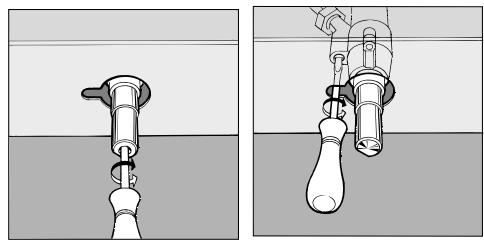

• Réglage de minimum (pour la France et la Belgique)

1. Placez le robinet sur la position de minima;
2. Déposez la manette et tournez la vis de réglage positionnée à l'intérieur ou sur le côté de la tige du robinet jusqu'à ce que vous obtiiez une petite flamme régulière;
3. Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
4. En cas de mauvais fonctionnement du dispositif de sécurité gaz (thermocouple) équipant certains appareils, quand les brûleurs sont au minimum, augmentez leur débit en agissant sur la vis de réglage.
5. Après avoir procédé à ce réglage, reposez les scellés sur les by-pass en utilisant de la cire ou autre matériel équivalent.

En cas de gaz liquides, il faut visser à fond la vis de réglage. En fin d'opération, remplacez la vanette étiquette par celle correspondant au nouveau gaz utilisé, disponible dans nos Services Après-vente. Si la pression du gaz utilisé est différente (ou variable) par rapport à la pression prévue, il faut installer, sur la tuyauterie d'entrée, un régulateur de pression approprié (conformément aux textes réglementaires applicables dans le pays).

Caractéristiques des brûleurs et des injecteurs

Tableau 1				Gaz liquides				Gaz naturels
BRûLEUR	Diamètre brûleur (mm)	Puisance thermique kW (H.s.*)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit * g/h		Injecteur 1/100 (mm)	Débit * l/h
		Nom.	Red.			G30	G31		G20	G25
D. Triple Couronne	130	3.25	1.3	57	91	236	232	133	309	360
C. Rapide	100	2.60	0.7	40	80	189	186	110	248	288
B. Demi-rapide	75	1.90	0.4	30	70	138	136	106	181	210
A. Auxiliaire	55	1.00	0.4	30	50	73	71	79	95	111
Pression de alimentation (FR)	Nom.					28-30	37		20	25
	Min.					20	25		17	20
	Max.					35	45		25	30
Pression de alimentation (BE)	Nom.					28-30	37		20	25
	Min.					20	25		15	20
	Max.					35	45		25	30

• À 15°C et 1013 mbar - gaz sec

Propane

P. C. S. = 50,37 MJ/kg

Naturel

G20 P.C.S. = 37,78 MJ/m³

Butane

P. C. S. = 49,47 MJ/kg

Naturel

G25 P. C. S. = 32,49 MJ/m³

La table ne peut être installée qu'au-dessus de jours encastrés équipés de ventilation de refroidissement.

PPF 73 G

PLAQUETTE SIGNALETIQUE
Raccordements électriques	tension 220-240V ~ 50/60Hz
CE	Cet apparéil est conforme aux Directives Communautaires suivantes : - 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives - 89/336/CEE du 03/05/89 (Compatibilité Electromagnétique) et modifications successives - 93/68/CEE du 22/07/93 et modifications successives. - 90/336/CEE du 29/06/90 (Gaz) et modifications successives. - 2002/96/CEE

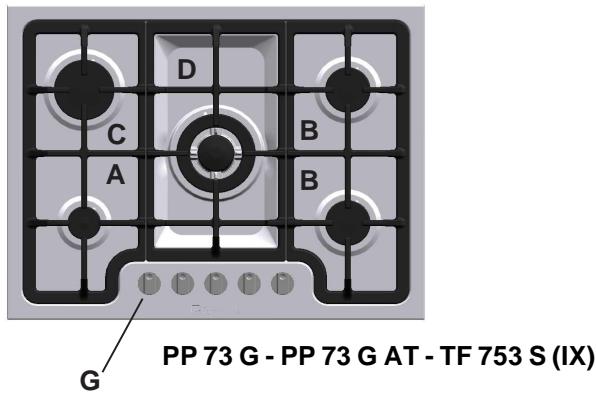

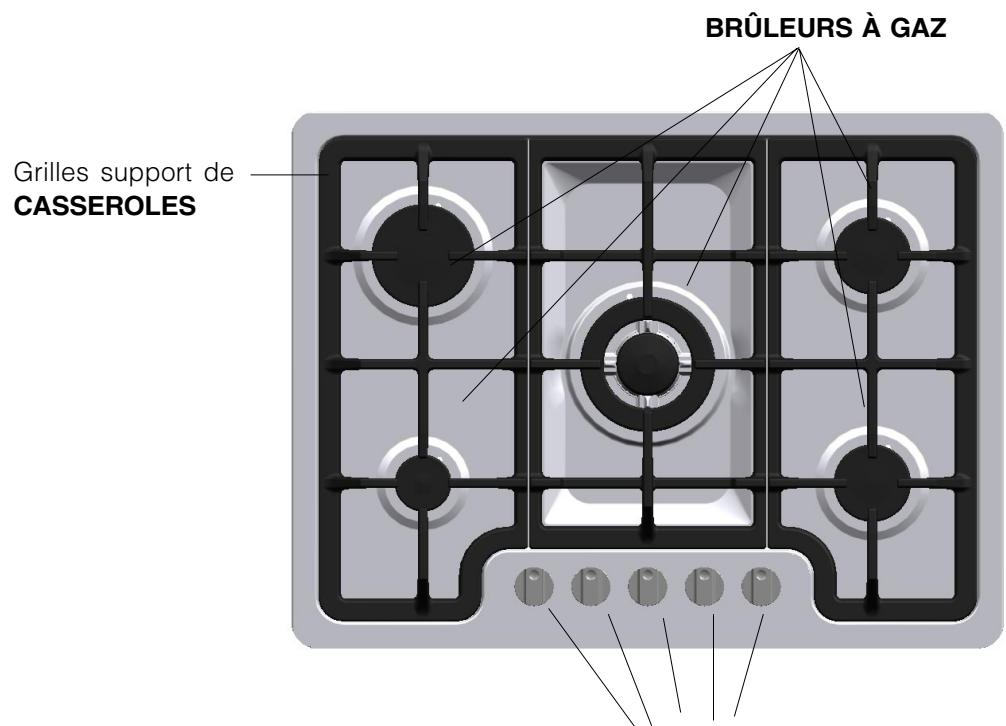

Vue d'ensemble

Manettes de commande des BRULEURS GAZ

• BRULEURS GAZ ils ont plusieurs dimensions et puissances. Choisissez celui qui correspond le mieux au diamètre de votre casserole.
• Manettes de commande des BRULEURS GAZ pour le réglage de la flamme ou de la puissance.

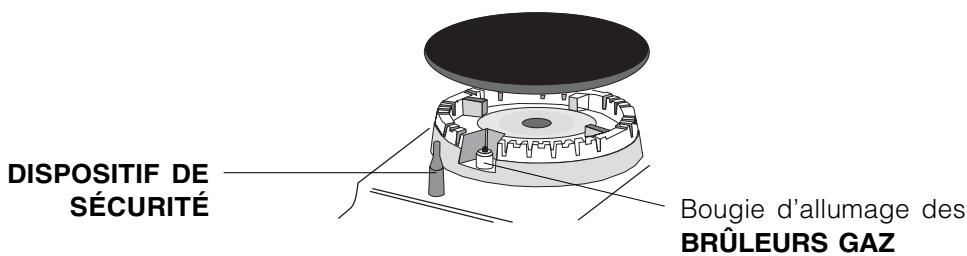

• La bougie d'allumage des BRULEURS GAZ permet l'allumage automatique du brûleur sélectionné.
• DISPOSITIF DE SÉCURITÉ en cas d'extinction accidentelle de la flamme, coupez immédiatement l'arrivée du gaz.

Mise en marche et utilisation

La position du brûleur gaz ou de la plaque électrique correspondante est indiquée sur chaque manette.

Brûleurs à gaz

Chaque manette permet de régler le brûleur sélectionné comme suit :

Pour allumer un brûleur, approchez une flamme ou un allume-gaz, appuyez à fond et tournez la manette correspondante dans le sens inverse des aiguilles d'une montre pour sélectionner la position de puissance maximale.

Sur les modèles équipés d'un dispositif de sécurité gaz, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Pour allumer un brûleur sur les modèles équipés de bougie d'allumage, appuyez ensuite à fond sur la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à sa position de puissance maximale.

En cas d'extinction accidentelle des flammes du brûleur, tournez la manette jusqu'à l'arrêt et attendez au moins 1 minute avant de tenter de rallumer.

Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre pour la ramener en face du symbole *

Le brûleur étant équipé d'un dispositif de sécurité de flamme, appuyez pendant au moins 2-3 secondes de suite sur la manette pour permettre au dispositif de se réchauffer.

Conseils pratiques pour l'utilisation des brûleurs

Pour obtenir un meilleur rendement, n'oubliez pas :

• d'utiliser des récipients appropriés à chaque brûleur (voir tableau) pour éviter que les flammes ne dépassent de sous les casseroles.
• de plusieurs utiliser des casserole à fond plat et avec couvercle.
• de tourner la manette dans la position minimum au moment de l'ébullition.

Brûleur à gaz	Ø Diamètre Casseroles (cm)
A.Auxiliaire	6 – 14
B.Semi-rapide	15 – 20
C.Rapide	21 – 26
D.Triple couronne	24 - 26

Pour désigner le type de brûleur reportez-vous aux dessins figurant dans le paragraphe "Caractéristiques des brûleurs et des injecteurs"

Cet appareil a été conçu et fabriqué conformément aux normes internationales de sécurité. Ces conseils sont fournis pour des raisons de sécurité et doivent être lus attentivement.

Sécurité générale

• Ce mode d'emploi concerne un appareil à encastrer classe 3.
• Pour bien fonctionner, les appareils à gaz ont besoin d'un apport d'air régulier. Il est important de vérifier lors de leur installation que tous les points indiqués dans le paragraphe relatif à leur "Positionnement" soient respectés.
• Les instructions fournies ne sont applicables qu'aux pays dont les symboles sont reportés dans la notice et sur la plaquette d'immatriculation.
• Cet appareil a été conçu pour un usage familial, de type non professionnel.
• Cet appareil ne doit pas être installé en extérieur, même dans un endroit abrité, il est en effet très dangereux de le laisser exposé à la pluie et aux orages.
• Ne touchez pas à l'appareil si vous êtes pieds nus ou si vous avez les mains ou les pieds mouillés ou humides.
• Cet appareil qui sert à cuire des aliments ne doit être utilisé que par des adultes conformément aux instructions du mode d'emploi.
• Evitez que le cordon d'alimentation d'autres petits électroménagers touche des parties chaudes du four.
• Les orifices ou les fentes d'aération ou d'évacuation de la chaleur ne doivent pas être bouchés.
• Contrôlez toujours que les manettes sont bien dans la position “●”/“O” quand l'appareil n'est pas utilisé.
• Ne tirez surtout pas sur le câble pour débrancher la fiche de la prise de courant.
• N'effectuez aucune opération de nettoyage ou d'entretien sans avoir auparavant débranché la fiche de la prise de courant.
• En cas de panne, n'essayez en aucun cas d'accéder aux mécanismes internes pour tenter de réparer l'appareil. Contactez le service d'Assistance (voir Assistance).
• Faites attention à ce que les manches des casseroles soient toujours tournés vers l'intérieur de la table de cuisson pour éviter tout risque d'accident.
• N'abaissez pas le couvercle en verre (s'il y en a un) tant que les brûleurs gaz ou la plaque électrique sont chauds.
• Ne laissez pas la plaque électrique allumée sans casserole dessus.
• N'utilisez pas de casseroles instables ou déformées.
• Essuyez tout liquide pouvant se trouver sur le couvercle avant de l'ouvrir.
• Ce dernier pouvant représenter un danger, évitez que des enfants ou des incapables aient accès à la zone de cuisson vitrocéramique (s'il y en a une), pendant et tout de suite après son fonctionnement, car elle reste chaude pendant au moins une demi-heure encore après son extinction;
• Faites appel aux centres de service après-vente agréés par le fabricant en cas de cassure de la surface vitrocéramique.
• Débranchez l'appareil de la ligne électrique en cas de cassure de la zone vitrocéramique;

Mise au rebut

• Mise au rebut du matériel d'emballage : conformez-vous aux réglementations locales, les emballages pourront ainsi être recyclés.
• La Directive Européenne 2002/96/CEE sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs pourront confier leur appareil usagé au service de collecte des collectivités locales ou de leurs groupements, ou si la législation nationale le permet, le rendre au revendeur lors de l'achat d'un nouvel appareil similaire.

Tous les principaux fabricants d'appareils ménagers travaillent activement dans la création et la gestion de systèmes de collecte et d'enlèvement des appareils usagés.

Mise hors tension

Avant toute opération de nettoyage ou d'entretien, coupez l'alimentation électrique de l'appareil.

Nettoyage de l'appareil

! N'utilisez pas de détergents abrasifs ou corrosifs, tels que détacheurs et dérouilleurs, poudres à récurer et éponges à surface abrasive : ils risquent de rayer irrémédiablement la surface.

! Ne nettoyez jamais l'appareil avec des nettoyeurs vapeur ou haute pression.

• Pour un entretien courant, passez une éponge humide sur la surface et séchez avec du papier essuie-tout.
• Les parties démontables des brûleurs doivent être lavées fréquemment à l'eau chaude avec du détergent en éliminant soigneusement toute incrustation.
• Dans le cas de tables équipées d'allumage automatique, nettoyez fraîchement et soigneusement l'extrémité des dispositifs d'allumage électronique instantané et vérifiez que les orifices de sortie du gaz ne sont pas bouchés.
• Des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. Mieux vaut essuyer aussi tout débordement d'eau.

Entretien des robinets gaz

Il peut arriver qu'au bout d'un certain temps, un robinet se bloque ou tourne difficilement. Il faut alors le remplacer.

Cette opération doit être effectuée par un technicien agréé par le fabricant.

Il peut arriver que l'appareil ne fonctionne pas ou ne fonctionne pas très bien. Avant d'appeler le service après-vente, voyons ensemble que faire. Vérifiez avant tout s'il n'y a pas de coupure de gaz ou de courant, et si les robinets du gaz en amont de l'appareil sont bien ouverts.

Anomalies

Le brûleur ne s'allume pas ou la flamme n'est pas uniforme.

La flamme s'éteint dans les versions équipées de sécurité de flamme.

Le brûleur s'éteint quand il est réglé sur la position de minimum.

Les cassetoles sont instables.

• les orifices de sortie du gaz ne sont pas par hasard bouchés.
• les pièces amovibles composant le brûleur sont bien montées correctement.
• il y a des courants d'air dans les environs du plan de cuisson
• vous avez bien appuyé à fond sur la manette.
• vous avez bien appuyé à fond sur la manette pendant un laps de temps suffisant pour permettre l'activation du dispositif de sécurité.
• les orifices de sortie du gaz situés en face du dispositif de sécurité ne sont pas par hasard bouchés.
• les orifices de sortie du gaz ne sont pas par hasard bouchés
• il y a des courants d'air dans les environs du plan de cuisson
• les minima n'ont pas bien été régles.
• le fond de la casserole est parfaitement plat
• la casserole est bien placée au centre du brûleur
• la position des grilles n'a pas par hasard été inversée.

Si, malgré tous ces contrôles, votre appareil ne fonctionne toujours pas et l'inconvénient persiste, faites appel à notre station technique. Indiquez-lui :

• le modèle de votre appareil (Mod.)
• son numéro de série (S/N)

Ces informations figurent sur la plaquette signalétique apposée sur votre appareil et/ou sur son emballage.

Ne faites jamais appel à des techniciens non agrés et refusez toujours l'installation de pièces détachées non originales.

Italiano, 1

English,12

Français, 23

Nederlands, 34

Deutsch, 46

Espanol, 25

PP 73 G

PP 73 G AT

TF 753 S (IX)

PPF 73 G
