BEDIENUNGSANLEITUNG TF 753 S (IX) SCHOLTES

Control Knobs for GAS BURNERS

Anschluss an die Gasleitung

Typenschild

Merkmale der Brenner und Dusen

Beschreibung des Gerätes, 53

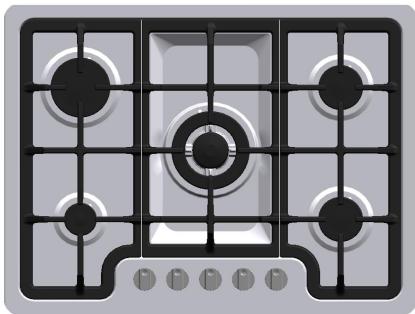

Geräteansicht

Inbetriebsetzung und Gebrauch, 54

Praktische Hinweise zum Gebrauch der Brenner

Vorsichtsmaßregeln und Hinweise, 55

Allgemeine Sicherheit

Entsorgung

PP 73 G
PP 73 G AT
TF 753 S (IX)
PPF 73 G

Reinigung und Pflege, 56

Abschalten Ihres Gerätes vom Stromnetz

Reinigung Ihres Gerätes

Wartung der Gashähne

Störungen und Abhilfe, 57

Scholtès

! Bewahren Sie diese Bedienungsanleitungitte sorgfaltig auf, damitSie sie jederzeit zu Rateziehen konnen.Sorgen Sie davon,dassieimFalle eines Verkaufs,eines Umzugs oder einer Übergabe an einen anderen Benutzer das Gerät stets begleitet,damit auch der Nachbesitzer die Mochlichkeit hat, darin nachschlagen zu konnen.
! Lesen Sieitte folgende Hinweise aufmerksam durch, sie liefern wichtige Informationen hinsichtlich der Installation, dem Gebrauch und der Sicherheit.
! Die Kochmulen sind werkseitig für den Betrieb mit (siehe Typenschild und Gaseinstellungsschild des Gerätes): Erdgas Kategorie II2E+3+ eingestellt.

Aufstellung

! Verpackungsmaterial ist kein Spielzeug für Kinder. Es ist entsprechend den Vorschriften zur getrennten Müllsammlung zu entsorgen (siehe Vorsichtsmaßregeln und Hinweise).
! Die Installation ist gemäß den vorliegenden Anweisungen und von Fachpersonal durchzuführen. jeder unsachgemäß Installation kann Menschen und Tiere gefährden oder Sachschaden verursachen.
! Dieses Gerät darf nur in ständig belufteten, und den Vorschriften der einschlädigen Norm:
NBN D51-003 und NBN D51-001 entsprechenden Räumen installiert und in Betrieb genommen werden. Folgende Anforderungen müssen gegeben sein:

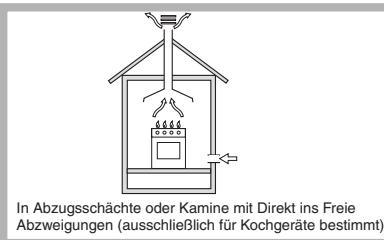

- Der Raum muss mit einem Abluftsystem für die bei der Verbrennung entstehenden Abgase ausgestattet sein; dies

kann entweder über einen Abzugsschacht, oder durch einen sich bei der Inbetriebnahme des Gerätes automatisch einschaltenden Elektroventilator erfolgen.

• Der Raum muss außer dem mit einem für eine einwandfrei Verbrennung notwendigen Belüftungssystem ausgestellt sein. Das erforderliche Luftvolumen darf 2 m3/h pro kW der installierten Leistung nicht untersuchen.

Das System kann mittels eines Belüftungsschachtes, mit Luftaufnahme direkt aus dem Freien, mit einem Nutzquerschnitt von mindestens 100 cm2 verwirklicht

werden, der so ausgelegt sein muss, dass ein unabsichtliches Verstopfen vermieden wird.

Oder auf indirekte Weise durch angrenzende Räume, die mit einem ins Freie führenden Belüftungsschacht, wie oben angegeben, versehen sind, bei denen es sich nicht um Gebäudefeile gemeinsamen Gebrauchs, noch um Räumlichkeiten, in denen Brandgefahr bestehen kann oder um Schlafzimmer handeln darauf.

Die Flüssiggase, die schwerer

als Luft sind, stauen sich im unteren Raumbereich. Räume, in denen Gasflaschen mit GPL-Flüssiggas gelagert werden, müssen demnach in Bodenhöhe mit geeigneten Abzugsoffnungen ins Freie ausgestattet werden, damit das Gas im Falle eventueller Gasverluste nach unten hin abziehen kann. Demnach)dufen GPL-Flüssiggasflaschen nicht in Räumlichkeiten, die unter der Erde liegen (Keller usw.) installiert oder gelagert werden, auch dann nicht, wenn sie bereits leer oder nur noch halb gefüllt sein sollenten. Es ist empfehlenswert, nur die in Verwendung befindliche Gasflasche im Raum zu bewahren, und diese so aufzustellen, dass sie keiner direkten Einwirkung von Wärmequellen (Backöfen, Kamine, Öfen usw.), die einen Temperaturanstieg von mehr als 50^ bewirken konnten, ausgesetzt wird.

Einbau

Die Gas- und Kombi-Kochmulden sind mit einem Schutzgrad des Typs X gegen Überhitzen ausgelegt und konnen damitiben Schränke installiert werden, deren Höhe die der Arbeitsplatte nicht überschreiben. Um eine korrekte Installation der Kochmulde zu gewährleisten, sind folgende Vorsichtsmaßregeln zu beachten:

• Angrenzende Schranke, deren Höhe die der Arbeitsplatte überschreiben, müssen einen Abstand vom Rand der Kochmulde von mindestens 600 mm aufweisen.
• Dunstabzugshauben sind gemäß den in den Gebrauchsanleitungen der Dunstabzugshaube aufgeführten Anweisungen zu installieren undzarin einem Abstand von mindestens 650~mm
  Die an die Dunstabzugshaube angrenzenden Hängeschranke sind in einem Abstand von mindestens 420~mm von der Arbeitsplatte aufzahngen (siehe Abbildung).

Sollte die Kochmulde unter einem Hängeschrank installiert werden, muss zwischen Hängeschrank und Arbeitsplatte ein Abstand von mindestens 700 mm bestehen (siehe Abbildung).

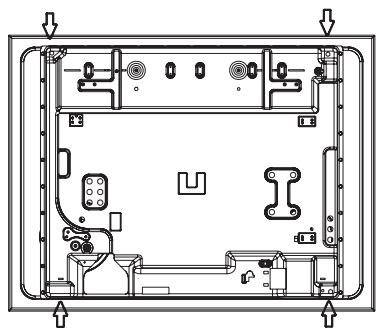

Installation of Einbaukochmulde (mod. PP...TF....)

Zur Befestigung der Kochmulde sind zwei Haken vorgesehen, die eine Befestigung auf Arbeitsflächen mit einer Stärke von 20 bis 40mm ermögen. Verwenden Sieitte sämtliche mitgelieferten Haken, um eine wirklich sichere Befestigung zu gewährleisten.

Abb.2

Haken-Befestigungsschema

Hakenposition bei Arbeitsflächen H=30mm

Hakenposition bei Arbeitsflächen H=40mm

Hakenposition bei Arbeitsflächen H=20mm

Hinten

NB: Verwenden Sie die im Beipack "Zubehör" befindlichen Haken.

Installation der Einbaukochmulde (PPF...)

Vor der Befestigung an der Arbeitsplatte muss die Dichtung (mitgeliefert) so wie auf der Abbildung 3 veranschaulicht, um das gesamte Kochfeld herum verlegt werden.

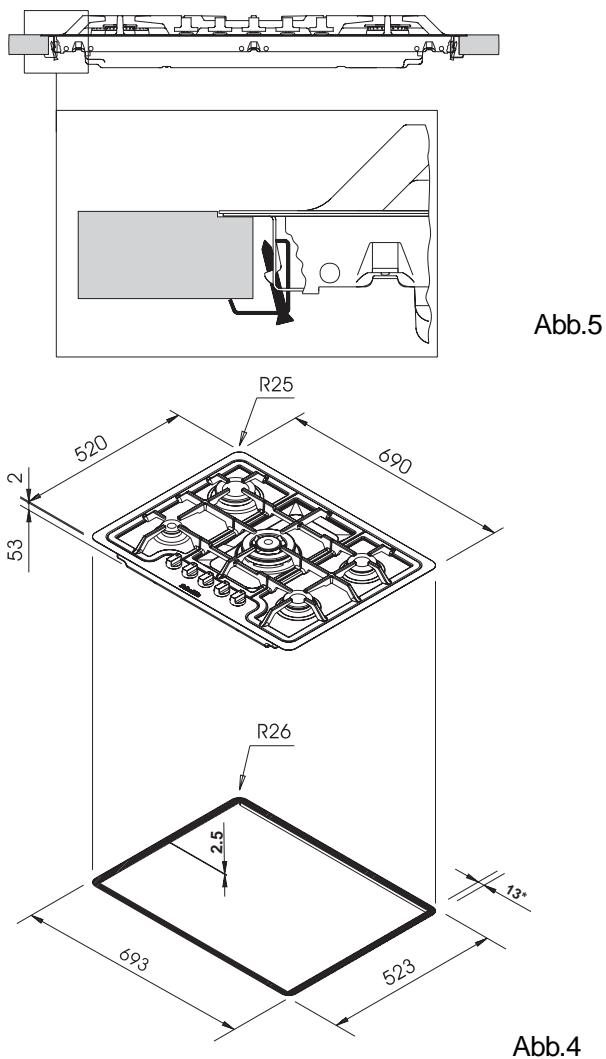

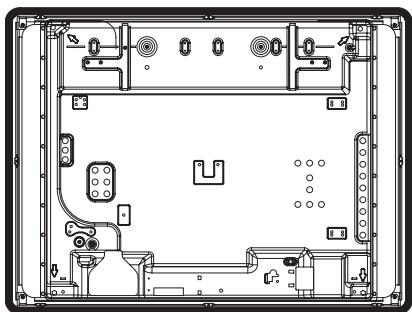

Flächenbündige Kochfeld-Installation

Unter dem Kochfeld muss zur Isolierung ein Holzpaneel installiert werden, das in einem Abstand von mindestens

Abb.3

20 mm vom Kochfeldgehäuse anzubringen ist. Dieses Zwischenpaneel muss abnehmbar sein, um eine später Wartung unter dem Kochfeld zu ermögen.

Um einen bündigen Einbau zu gewährleisten, muss der umlaufende Bereich des für den Einbau vorgesehen. Ausschnittes, so wie auf der Abbildung 4 veranschaulicht, etwas niedriger gehalten werden.

Zur Befestigung am Unterschrank sind Winkel vorgesehen, die gemäß Abbildung 5 anzubringen sind.

Belüftung

Um eine einwandfrei Belüfung zu gewährleisten, muss die Rückwand des Schrankumbaus abgenommen werden. Der Backofen sollte möglichst so installiert werden, dass er auf zwei Holzleisten oder aber auf einer durchgehenden Fläche aufliegt, die über einen Ausschnitt von mindestens 45 × 560 mm verfügbar (siehe Abbildungen).

! Die Kochmuldearf nur dann über Einbaubackofen installiert werden, wenn diese uber ein Kuhlgeblase verfugen.

Elektroanschluss

Die mit einem Dreileiterkabel ausgerüsteten Kochmulden sind für den Betrieb mit Wechselstrom bei der auf dem Typenschild (befindlich auf der Unterseite der Kochmulde) angegebenen Versorgungsspannung und -frequenz ausgelegt. Der Erdleiter des Kabels ist gelb/grün. Wird die Kochmulde über einem Einbaubackofen installiert, mösen der Elektroanschluss der Kochmulde sowie der des Backofens getrennt voneinander vorgenommen werden. Dadurch wird eine ausreichende elektrische Sicherheit gewährleistet und das Herausziehen des Backofens erleichtert.

Anschluss des Versorgungskabels an das Stromnetz

Versehen Sie das Netzkabel mit einem Normstecker für die auf dem Typenschild angegebene Belastung (siehebenstehende Tabelle).

Wird das Gerät direkt an das Stromnetz angeschlossen, ist zwischen Stromnetz und Gerät ein allpoliger, der Last und den einschlädigen Vorschriften entsprechender Schalter mit einer Mindestöffnung der Kontakte von 3 mm zwischenzuschalten. (Der Erdleiterarf vom Schalter nicht unterbrochen werden.) Das Versorgungskabel muss so verlegt werden, dass es an keiner Stelle einer Temperatur ausgesetzt wird, die 50^ über der Raumtemperatur liegt.

! Der Installateur ist für den ordnungsgemäßene elektrischen Anschluss sowie die Einhaltung der Sicherheitsvorschriften verantwortlich.

Vor dem Anschluss stellen Sieitte sicher,dass:

• die Steckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
• die Netzsteckdose für die auf dem Typenschild angegebene maximale Leistungsaufnahme des Gerätes ausgelegt ist;
• die Netzspannung im Bereich der auf dem Typenschild angegebenen Werte liegt;
• die Netzsteckdose mit dem Netzstecker kompatibel ist. Sollte dies nicht der Fall sein, wechseln Sieitte die Netzsteckdose oder den Netzstecker aus; verwenden Sie keine Veränderungen und Mehrfachsteckdosen.
  ! Netzkabel und Steckdose müssen bei installiertem Gerät leicht zugänglich sein.
  ! Das Netzkabelarf nichtgebogen oder eingeklemmt werden.

! Das Kabel muss regelmäßig kontrolliert werden und darüber durch autorisiertes Fachpersonal ausgetauscht werden (siehe Kundendienst).

!Der Hersteller lehtune Verantwortung ab, falls diese Vorschriften nicht eingehalten werden sollenen.

Anschluss and die Gasleitung

Der Anschluss des Gerätes an die Gasleitung oder an die Gasflasche muss gemäß den Vorschriften der gültigen Richtlinien (NBN D04-002) erfolgen und nur nach dem man sich vergewissert hat, dass es auf die Gasart, mit der es betrieben wird, eingestellt ist. Soltte dem nicht so sein, dann befolgen Sieitte die Anleitungen des Abschnitts "Anpassung an die verschieden Gasarten". Bei Betrieb mit Flüssiggas aus Gasflaschen sind normgerechte Druckmesser zu verwenden. Zum Anschluss des Gerätes an die Erdgasleitung (II2E + 3+) ist in erster Linie das Anschlussstück "R" (auf Anfrage erhältlich in Ariston-

Kundendienststellen) mit der entsprechenden Dichtung "G" an den am Gaszuleitungsschlauch befindlichen Anschluss "L" (siehe Abbildung) zu montieren. Bei dem Anschlussstück handelt es sich um einen kegelförmigen 1/2-Gas-Gewindezapfen.

Der Anschluss ist mittels eines:

• starren Rohres (gemäß der Norm NBN D51-003)

• oder mittels eines durchgehenden und mit

Anschlussverschraubungen versehenen Inox-Stahlschauches vorzunehmen.

Zwischen Gerät und Gasleitung ist ein gut zugänglicher Gashahn (der Marke A.G.B.) zu installieren.

Anschluss mittels eines starren Anschlussrohres (Kupfer oder Stahl)

!Der Anschluss an die Gasleitung muss so durchgeführt werden, dass das Gerät keinerlei Zugspannungen ausgesetzt wird.

Auf der Zuleitung zum Gerät befindet sich ein orientierbares, "L"-förmiges Anschlussstück, dessen Dichtheit durch einen Dichtring gewährleistet wird. Muss das Anschlussstück verdrecht (in eine andere Richtung gedreht) werden, ist es absoluterlich, den Dichtring (im Beipack) auszutauschen. Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen.

Anschluss mittels Inox-Schläuchen mit hermetischen Wänden

Bei dem Anschlussstück für den Gaseingang handelt es sich um einen zylindrischen 1/2 Gas-Gewindezapfen. Der Anschluss bzw. das Verlegen dieser Schläuche muss

so erfolgen, dass sie bei größter Ausdehnung eine Länge von 2000 mm nicht überschreiben. Stellen Sie nach erfolgtem Anschlussitte Sicher, dass der Inox-Schauch nicht mit beweglichen Teilen in Berührung kommt oder an irgendiner Stelle eingedrück wird.

! Verwenden Sie ausschließlich Schläuche und Dichtringe, die den jeweilig gültigen inländischen Normen entsprechen.

Kontrolle auf Dichttheit

! Nach Abschluss der Installationsarbeiten überprüften Sieitte alle Anschlusses auf Dichtheit; verwenden Sie hierzu auf keinen Fall eine Flamme, sondern eine Seifenlösung. Anpassung an die verschiedene Gasarten

Wird die Kochmulde auf eine andere Gasart eingestellt, als die, für die sie vorgesehen wurde (ersichtlich aus dem Etikett auf der Kochmuldenunterseite oder auf der Verpackung), müssen die Düsen der Brenner auf folgende Weise ausgetauscht werden:

1. Nehmen Sie die Kochmuldenroste ab undziehen die Brenner aus ihren Sitzen hereus.
2. Schrauben Sie die Düsen mit Hilfe eines 7 mm Steckschlüssels ab und ersetzen Sie sie durch die entsprechenden Düsen der neuen Gasart (siehe Tabelle 1 "Merkmale der Brenner und Düsen").
3. Setzen Sie sãmtliche Teile in umgekehrter Reihenfolge wieder ein.

1. Ersetzen Sie anschließend das Etikett der alten Eichung mit dem in unseren Kundendienst-Zentren erhältlichen Etikett der neu eingestillten Gasart.
2. Alle Teile in umgekehrter Reihenfolge wieder einsetzen.

Einstellung der Brenner-Primäreluft

An den Brennern ist keine Primärelfunteinstellung erforderlich.

• Minimumeinstellung
• Drehen Sie den Brenner auf Minimum;
• Ziehen Sie den Reglerknopf ab und verstellen Sie dann die innen oder seitlich der Gashahnstange befindliche

Einstellschraube, bis eine keine, gleichmäßige Flammerechtigt wird.

1. Vergewissern Sie sich, dass bei raschem Drehen von Maximum auf Minimum die Flamme des Brenners nicht erlischt.
2. Bei den mit einer Sicherheitsvorrichtung (Thermoelement) ausgestatteten Geräten muss bei Nichtfunktionieren der Vorrichtung bei auf Minimum eingestellten Brennern der Durchfluss der Minimumleistung (durch Regulieren der Einstellschraube) erhöht werden.
3. Nach erfolgter Neuregelung sind die auf den Bypass-Linien angebrachten Siegel mit Siegellack oder ähnlichem Material zu erneum.

! Bei Flüssiggasen muss die Einstellschraube ganz angezogen werden.
! Ersetzen Sie anschließend das Etikett der alten Eichung mit einem der neuen Gasart entsprechenden Etikett (in unseren Kundendienstzentren erhältlich).
! Sollete der Gasdruck der Anlage von den vorgesehenen Werten abweichen, oder nicht konstant sein, muss das Zuleitungsrohr mit einem geeigneten Druckregler (gemäß den national gültigen Normen und Vorschriften) installiert werden.

TYPENSCHILD
Elektrischer Anschluss	Spannung 220-240V ~ 50/60Hz
CE	Dieses Gerät entspricht den folgenden EG-Richtlinien: - 73/23/EWG vom 19.02.73 (Niederspannung) und nachfolgenden Änderungen - 89/336/EWG vom 03.05.89 (elevtromagnetische Verträglichkeit) und nachfolgenden Änderungen - 93/68/EWG vom 22.07.93 und nachfolgenden Änderungen. - 90/336/CEE vom 29.06.90 (Gas) und nachfolgenden Änderunge. - 2002/96/EC

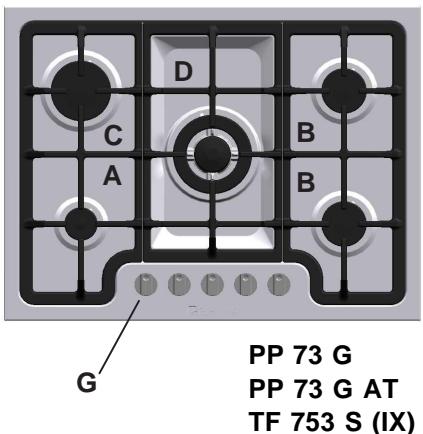

Merkmale der Brenner und Dusen

Tabelle 1 (DEUTSCHLAND - ÖSTERREICH)

Brenner	Ø Brenner(mm)	LeistungkW (H.s.*)		By-pass1/100(mm)	Düsen1/100(mm)	Durchfluß*g/hG30/G31	Düsen1/100 (mm)		Durchfluß*1/h
		Nom.	Min.				G20	G25(**)	G20	G25(**)
Blitz C	100	2.60	0.75	38	69	189	110	122	248	288
Schnell B	75	1.90	0.4	27	58	138	106	102	181	210
Hilfs A	55	1.00	0.4	27	45	73	79	77	95	111
mit Dreifachkrone D	130	3.25	1.3	50	74	236	133	143	309	360
Zufuhrdruck (mbar)	Nom.Min.Max					5042.557.5			201725	201825

Tabelle 1 (BELGIE)

Brenner	Ø Brenner (mm)	Leistung kW (H.s.*)		By-pass 1/100 (mm)	Düssen 1/100 (mm)	Durchfluß* g/h		Düssen 1/100 (mm)	Durchfluß* l/h
		Nom.	Min.			G30	G31		G20	G25
Blitz C	100	2.60	0.7	40	80	189	186	110	248	288
Schnell B	75	1.90	0.4	30	70	138	136	106	181	210
Hilfs A	55	1.00	0.4	30	50	73	71	79	95	111
mit Dreifachkrone D	130	3.25	1.3	57	91	236	232	133	309	360
Zufuhrdruck (mbar)	Nom.					28-30	37		20	25
	Min.					20	25		15	20
	Max.					35	45		25	30

Bie 15^ und 1013 mbar-Trockengas

Propangas oberer Heizwert = 50,37MJ / kg

Butan oberer Heizwert = 49,47 MJ/kg

Erdgas G20 oberer Heizwert = 37,78MJ / m^3

Erdgas G25 oberer Heizwert = 32,49MJ / m^3

PPF 73 G

! Die Kochmuldearf nur dann uber Einbaubackofen installiert werden, wenn these uber ein Kuhlgeblase verfugen.

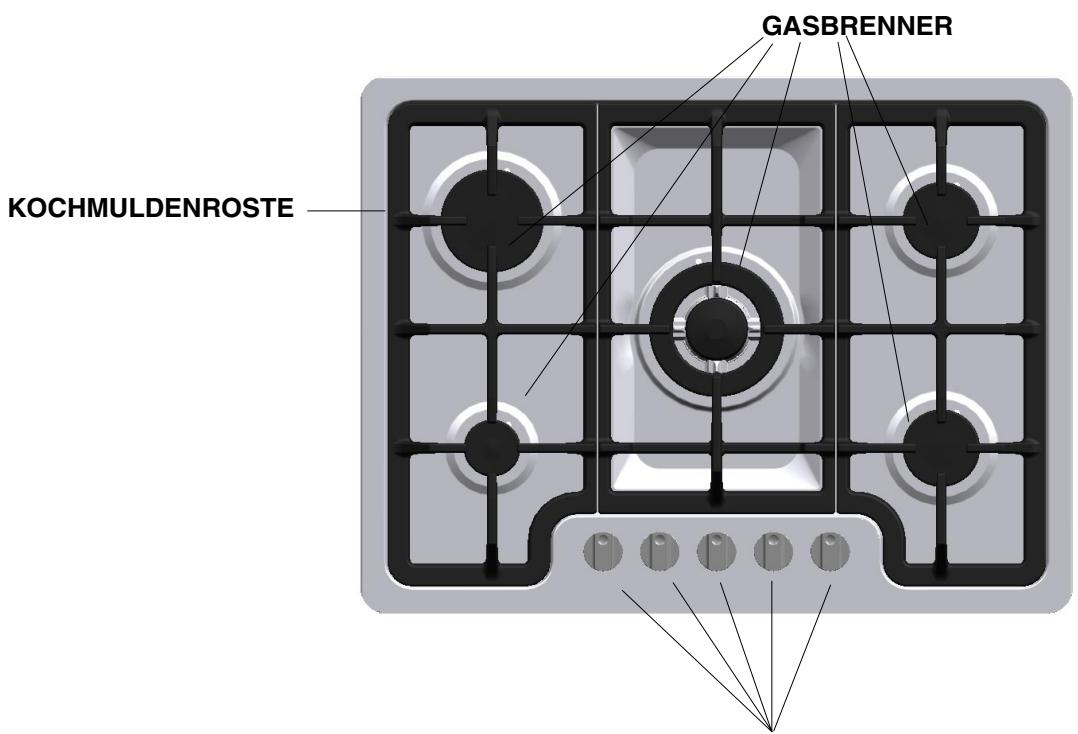

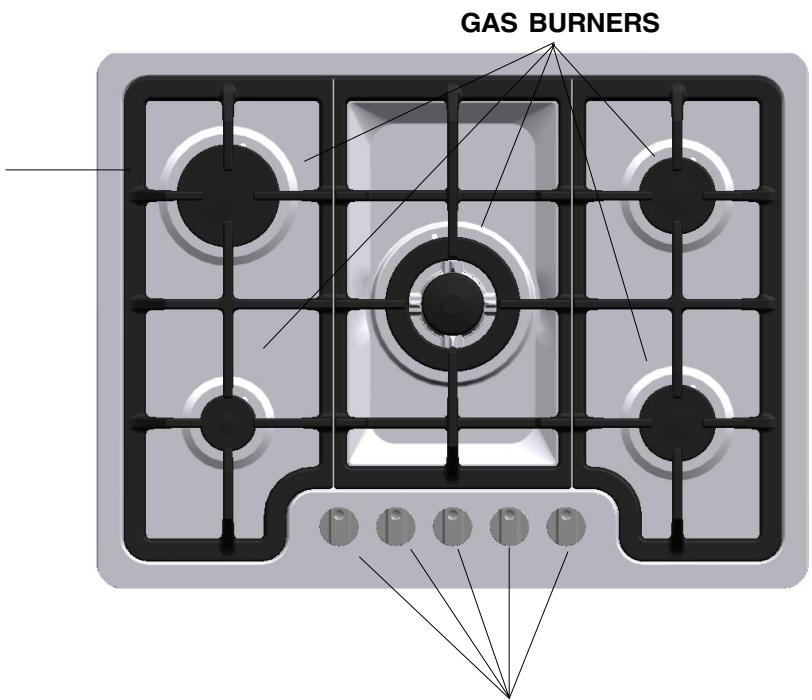

Geräteansicht

Reglerknöpfefur GASBRENNER

• GASBRENNER: These weisen entsprechliche Durchmesser und Leistungen auf. Wahlen Sie den Brenner, der dem Durchmesser des eingesetzten Topfes entspricht.
• Reglerknöpfé für GASBRENNER: zur Regulierung der Flamme bzw. der Leistung.

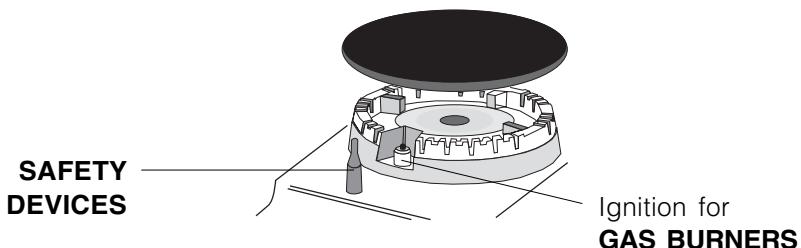

• GASBRENNER-ZündKERZE: zur automatischen Zündung des gewählten Brenners.

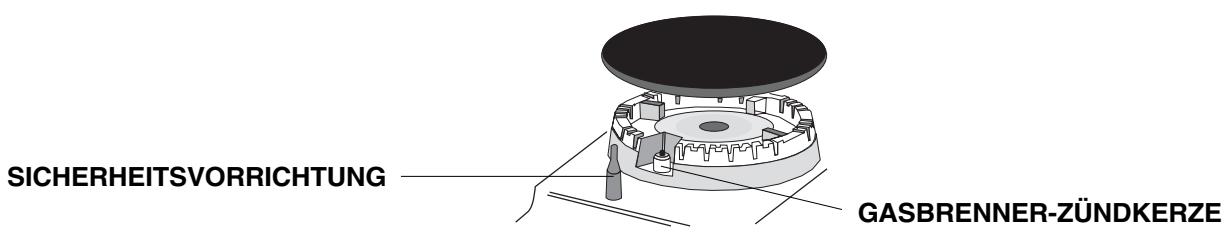

• SICHERHEITSVORRICHTUNG: Diese spricht an, wenn die Flamme unversehens erlösen sollte und unterbricht automatisch die Gaszufuhr.

GASBRENNER-ZündKERZE

Inbetriebsetzung und Gebrauch

!Auf jedem Reglerknopf ist gekennzeichnet, welcher Gasflamme oder Elektroplatte* er entspricht.

Gasbrenner

Der gewählte Brenner kann mittels des entspruchenden Reglerknopfes auf folgende Einstellungen gedreht werden:

AUS

Maximum

Minimum

Zum Anzünden einer Gasflamme führen Sie ein brennendes Streichholz oder einen Gasanzünder an den Brenner, drücken den entsprechenden Reglerknopf fest ein, und drehen diesen dann gegen den Uhrzeigersinn auf Höchstleistung.

Bei den mit einer Sicherheitsvorrichtung ausgestatteten Brennern muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Vorrichtung, dank derer die Flamme automatisch gezündet wird, heiß wird.

Es genugtathamlich,auf den Reglerknopf zu drucken undihn dann gleichzeitig nach links zu drehen.Die hierbei erzeugten Funken bewirken die Zündung des Brenners.Nach der Zündung der Flamme ist noch ein ausreichender Druck auf den Reglerknopf beizubehalten,um die Aktivierung der Sicherheitsvorrichtung zu bewirken.

! Sollte der Brenner ungewöllterweise erlöschen, drehen Sie den Reglerknopf auf Position 'AUS' und versuchen ein erneutes Anzüden erst nach Verstreichen von mindestens 1 Minute.

Zum Ausschalten des Brenners wird der Reglerknopf im Uhrzeigersinn auf die Position 'AUS' ("●") gedreht.

Da der Brenner mit einer Sicherheitsvorrichtung ausgestattet ist, muss der Reglerknopf für ca. 2-3 Sekunden gedrückt werden, bis die Sicherheitsvorrichtung, dank derer die Flamme automatisch gezündet wird und brennend gehalten bleibt, hei wird.

Praktische Hinweise zum Gebrauch der Brenner

Um optimale Leistungen zu gewährleisten, ist Folgendes zu beachten:

• Verwenden Sie die für den jeweiligen Brenner geeignete Topfgroße (siehe Tabelle) um zu vermeiden, dass die Flammen über den Topfboden herausschlagen.
• Benutzen Sie ausschließlich Kochgeschirr mit flachem Boden und mit Deckel.
• Drehen Sie den Brenner auf Klein, sobald das Gargut kocht.

Brenner	Topdfurchmesser in cm.
Hilfsbrenner A	von 6 bis 15
Schnellkochbrenner B	von 15 bis 20
Blitzkochbrenner C	von 18 bis 26
Gasbrenner mit Dreifachkrone D	von 22 bis 26

! Das Gerät wurde entsprechend den strengsten internationalen Sicherheitsvorschriften entworfen und gebaut. Nachstehende Hinweise werden aus Sicherheitsgründen gefeliefert und sollenn aufmerksam gelesen werden.

Allgemeine Sicherheit

• Dieses Gerät bezieht sich auf ein Einbaugerät der Klasse 3.
• Gasgeräte erfordern eine ordnungsgemäße Belütfung um einen einwandfrei den Betrieb zu gewährleisten. Vergewissern Sie sich deshalb davon, dass bei der Installation die im Abschnitt "Aufstellung" aufgeführten Anforderungen gegeben sind.
• Die Anweisungen gelten nur für die Bestimmungsländer, deren Symbole im Handbuch und auf dem Typenschild angegeben sind.
• Dieses Gerät ist für den nicht professionellen Einsatz im privaten Haushalt bestimmt.
• Das Gerätarf nicht im Freien aufgestellt werden, auch nicht, wenn es sich um einen geschützten Platz handelt. Es ist gefährlich, das Gerät Gewittern und Unwettern auszusetzen.
• Berühren Sie das Gerät nicht mit nassen oder feuchten Handen oder Fuß und auch nicht, wenn Sie barfuß sind.
• Das Gerätarf nur von Erwachsenen und gemäß den Hinweisen der vorliegenden Bedienungsanleitung zur Zubereitung von Lebensmitteln verwendet werden.
• Vermeiden Sie, dass die Stromkabel anderer Elektrogeräte in Kontakt mit bereits Backofenteilen gelangen.
  Die zur Belüfung und Wärmeableitung vorgesehenen Öffnungen)dürfen nicht zugestellt bzw. abgedeckt werden.
• Vergewissern Sie sich stets, dass sich die Reglerknöppe auf der Position "●"/"O" befinden, wenn das Gerät nicht in Betrieb ist.

• Ziehen Sie den Netzstecker nicht am Netzkabel aus der Steckdose, sondern nur am Netzstecker selbst.

• Ziehen Sie vor der Reinigung oder vor Wartungsmaßnahmen stets den Netzstecker aus der Steckdose.

• Bei etwaigen Störungen versuchen Sieitte nicht, Innenteile selbst zu reparieren. Kontaktieren Sied den Kundendienst (siehe Kundendienst).
• Stellen Sie Stieltöpfe und Pfannen immer mit nachinnen gerichteten Griffen auf die Kochstelle, um jegliches Risiko durch unbeabsichtigtes Anstoßen auszuschreiben.
• SchlieBen Sie die Glasabdeckung (falls vorhanden) nicht, wenn die Gasbrenner oder die Elektroplatte noch heißt sind.
• Lassen Sie die Elektroplatteitte nicht eingeschaltet, wenn kein Kochgeschirr darauf auf steht.
• Gebrauchen Sieitteibekeinunstabileoder verformtesKochgeschirr.

Entsorgung

• Entsorgung des Verpackungsmaterials: Befolgen Sie die lokalen Vorschriften; Verpackungsmaterial kann wiederverwertet werden.

Gemäß der Europäischen Richtlinie 2002/96/EC über Elektro- und Elektronik-Altgeräte (WEEE))dürfen Elektrohaushalts-Altgeräte nicht über den herkömmlichen Haushaltsmullkreislauf entsorgt werden. Altgeräte müssen separat gesammelt werden, um die Wiederverwertung und das Recycling der beinhalteten Materialien zu optimieren und die Einflüsse auf die Umwelt und die Gesundheit zu reduzieren. Das Symbol „durchgestrichene Mülltonne" auf jedem Produkt erinnert Sie an ihre Verpflichtung, dass Elektrohaushaltsgeräte gesondert entsorgt werden müssen.

Endverbraucher konnen ihr Elektrohaushaltsgerät zu öffentlichen Recyclinghofen, anderen communitalen Müllsammeleinrichtungen oder, falls durch nationales Recht erlaubt, bei einem Neukauf eines vergleichbaren Gerätes dem Handler in Obhut geben.

Alle führenden Hausgerätehersteller arbeiten aktiven der Erstellung eines Systems zur Sammlung und Entsorgung von Elektrohaushalts-Altgeräten.

Abschalten Ihres Gerätes vom Stromnetz

Vor jeder Reinigung und Pflege ist das Gerät vom Stromnetz zu trennen.

Reinigung Ihres Gerätes

! Der Einsatz von Scheuermitteln oder scharfen oder chemischen Reinigungsmitteln, wie Backofensprays, Fleckenentferner, Rostentfernungsmittel, Reiniger in Pulverform und Scheuerschwämme, die die Oberfläche der Kochmulde hoffnungslos beschädigen * 們 den, ist zu vermeiden.

! Verwenden Sie zur Reinigung der Kochmulde keine Dampf- oder Hochdruckreinigungsgeräte.

• Zur tätiglichen Pflege genugts, die Kochmulde mit einem feuchten Schwamm abzuwischen und mit Kuchenpapier abzutrocknen.
  Die abnehmbaren Teile müssen regelmäßig mit warmem Wasser und Spülmittel gereinigt und von eventuellen Verkrustungen befrei werden.
• Bei den mit automatischer Zündung versehenen Kochmulden müssen die Spitzen der elektronischen Zündvorrichtungen möglich sorgfältig gereinigt werden, wobei zu kontrollieren ist, dass die Löscher der Flammenkranze nicht verstopt sind.
• Auf den Edelstahlteilen konnen Flecken hinterbleiben, wenn stark kalkhaltiges Wasser oder scharfe (phosphorhaltige) Spülmittel für längerere Zeit darauf auf stehenbleiben. Es ist ratsam, diese Teile nach der Reinigung gut nachzuspälen und trockenzureiben. Übergekochtes Wasser muss ebenfalls beseitigt werden.

Wartung der Gashähne

Im Laufe der Zeit könnte der Gashahn blockieren oder sich nur schwer drehen setzen. In einem solchen Fall ist der Hahn auszutauschen.

! Diese Arbeit darf nur durch einen vom Hersteller anerkannten Techniker durchgeführt werden.

Bevor Sie bei eventuellen Betriebsstörungen den Kundendienst anfordern, sollenen eine Kontrollen vorab durchgeführt werden. Vergewissern Sie sich in erster Linie, dass auch keine Unterbrechung in der Strom- bzw. Gaszufahr ihrer Anlage besteht, vor allem, ob der Gashaupthahn auch aufgedreht wurde.

Störungen

Der Brenner zündet bzw. halt die Flammene nicht.

Bei den mit Sicherheitsvorrichtungen versehenen Modellen erlischt die Flamme.

Bei Einstellung des Brenners auf Minimum erlischt die Flamine.

Das Kochgeschirr steht nicht sicher.

Mögliche Ursachen/Lösungen

• die Gasaustrittsöffnungen der Gasbrennerverstopf sind;
• alle abnehmbaren Brennerteile ordnungsgemäß montiert wurden;

• Durchzug in Kochmuldennähe besteht;

• der Reglerknopf auch bis zum Anschlag durchGEDrückt wurde;

• der Reglerknopf lange genug gedrückt wurde, um die Aktivierung der Sicherheitsvorrichtung zu ermögenlich;
  die direkt an der Sicherheitsvorrichtung befindlichen Gasaustrittsöffnungen verstopft sind.

• die Gasaustrittsöffnungen verstopf sind;
  Durchzug in Kochmuldennähe besteht;

• das Minimum korrekt eingestellt ist.
• der Topf Boden auch vollständig eben ist;
• der Topf auch genau auf die Brennermitte gestellt wurde;
• die Kochmuldenroeste vertauscht:wurden.

Sollte Ihr Gerät trotz aller Kontrollen nicht Funktionieren bzw. die Störung weiter bestehen bleiben, dann fordern Sieitte den nachstliegenden Kundendienst an.Geben Sieitte Folgendes an:

das Geratemodell (Mod.)
- die Modellnummer (S/N).

Letztere Informationen finden Sie auf dem Typenschild, das sich auf dem Gerät und/oder der Verpackung befindet.

!Beauftragen Sie bei einem Defekt niemals einen nicht autorisierten Kundendienst bzw. Techniker und留学生ie ausschließlich Original-Ersatzteile einbauen.

Italiano, 1

English,12

Français, 23

Nederlands, 34

Deutsch, 46

Espanol,58

PP 73 G

PP 73 G AT

TF 753 S (IX)

PPF 73 G

Sumario

Instalación, 58-63

Colocacion

Conexión electrica

Conexión de gas

Placa de caracteristicas
