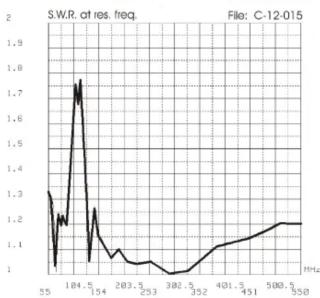

TYPICAL MATCHING DIAGRAM vs FREQUENCY

TYPICAL BANDWIDTH DIAGRAM vs FREQUENCY

MGA 55-550

MGA 108-550

VHF Mobile Antennas 55...550 MHz or 108...550 MHz Stainless steel and spring

Installation Manual

DESCRIPTION

DESCRIPTION

1/4 λ mobile antennas covering the frequency range of 55...550 MHz or 108...550 MHz by using the enclosed cutting diagram. MGA series is made of 17/7 PH stainless steel rod and stainless steel spring. They are supplied with "SL", "S" mount (from 55 up to 300 MHz) or "N" mount (from 55 up to 100 MHz).

SPECIFICATIONS®

PECIFICATIONS

Electrical Data

Type : 1/4 λ

Frequency Range : MGA 55-550 from 55 to 550 MHz tunable by cutting

: MGA 108-550 from 108 to 550 MHz tunable by cutting

Impedance : 50 Ω

Radiation

Omnidirectional

Polarization : Vertical

Gain : 0 dB ref. to a λ/4 whip

Bandwidth @ SWR ≤ 2 : see diagram ("SL" mount)

SWR @ res. freq. : see diagram ("SL" mount)

Max Power : 100 Watts

Feed System / Position : Direct / Base

Standard Mount : "SL", mounting hole ∅ 19 mm, cable 5m RG 58 (55...550 MHz)

Alternative Mount: "S", mounting hole ∅ 19 mm, cable 5m RG 58 (55...300 MHz only)

:"N", mounting hole ∅ 12.5 mm, cable 4m RG 58 (55..100MHz only)

Mechanical Data

Materials

: Stainless Steel 17/7 PH, Nylon, Chromed Brass

Height (approx.)

: MGA 55-550 1400 mm

[Non-Text]

: MGA 108-550 705 mm

Weight (approx.)

: 420 gr

MOUNT INSTALLATIONS

OUNT INSTALLATIONS

"SL" Mount

"S" Mount

"N" Mount

"SL" MOUNT REMARK: Be careful during installation do not use too much strenght but tighten the metal ring A by means of the suitable tool. TIGHTENING TORQUE: 4 Nm ± 10%

PRECAUZIONE PER BASE "SL": Porre attenzione durante l'installazione. Non serrare con troppa forza ma avvitare l'anello metallico A utilizzando la chiave adeguata. COPPIA DI SERRAGGIO: 4 Nm ± 10%

ID376

TUNING INSTRUCTIONS

NING INSTRUCTIONS

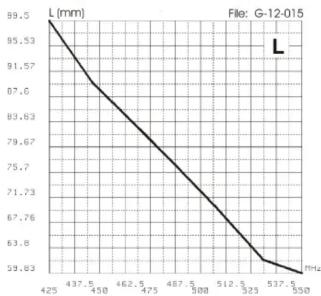

TYPICAL TUNING DIAGRAM vs FREQUENCY

TYPICAL TUNING DIAGRAM vs FREQUENCY

TYPICAL TUNING DIAGRAM vs FREQUENCY

NOTE:

- Use the curves just as a guide. For fine-tuning please use an SWR-Meter.
