MODE D'EMPLOI KSV4220 LIEBHERR

Consignes d1utilisation Réfrigérateurs à pose libre

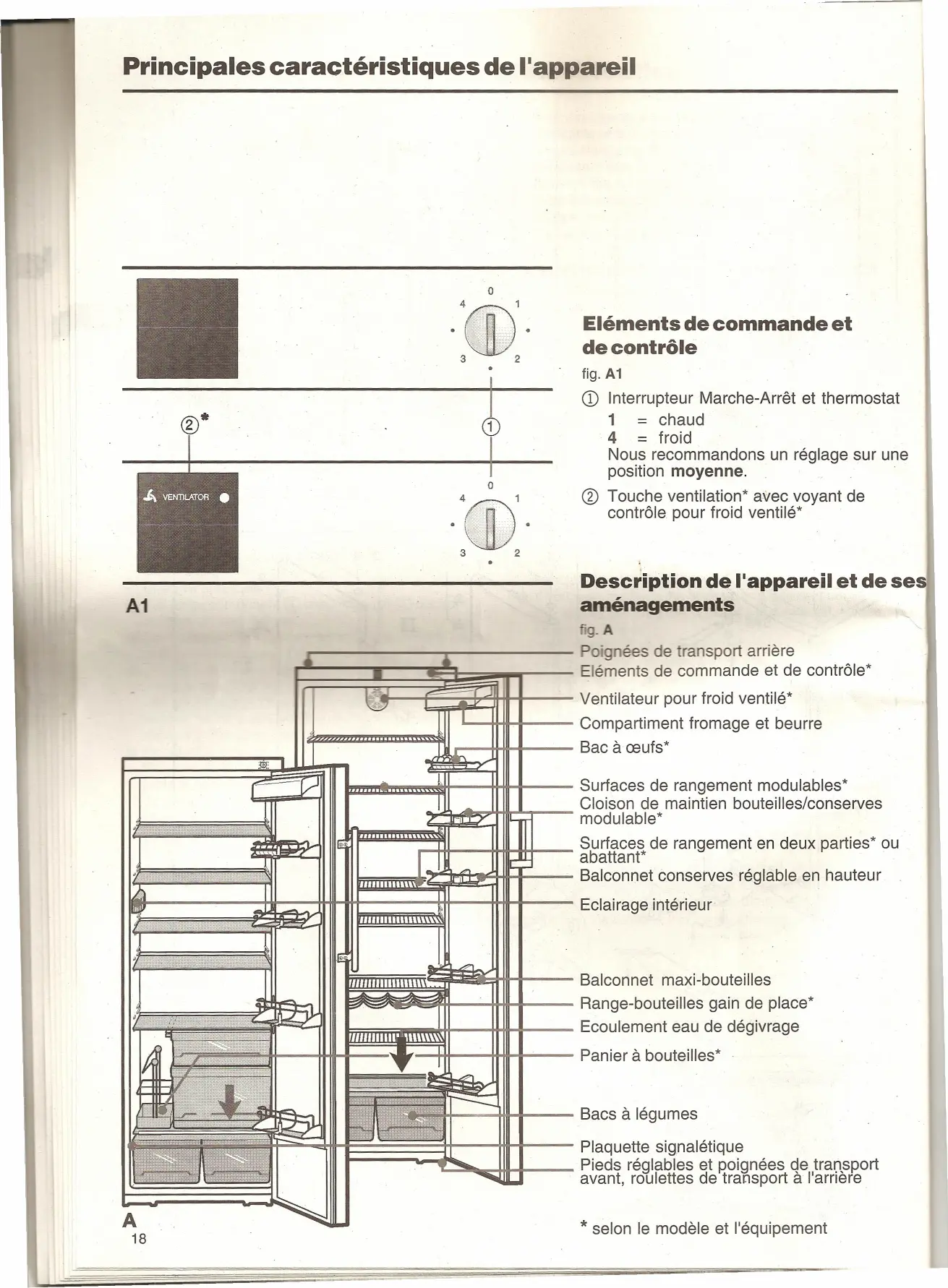

Principales caractéristiques de l'appareil

Eléments de commande et de contrôle fig. A1

Interrupteur Marche-Arrêt et thermostat 1 = chaud froid Nous recommandons un réglage sur une position moyenne.

o Touche ventilation* avec voyant de contrôle pour froid ventilé* Description de l'appareil et de ses aménagements

g.A _-------,------ Ë~~~~~~~~~irr-- Poignées de transport arrière Eléments de commande et de contrôle* ;:J--"""é~:;;~~1t1I-Ventilateur pour froid ventilé* L...--+l-H--- Compartiment fromage et beurre ...----.,H!l-t---- Bac à œufs* 1ïmlfl!!b:m:!:m!~r-1Ht1"-- Surfaces de rangement modulables* ~i!lliilll!i~i~~~n::::= Cloison de maintien bouteilles/conserves

• rangement en deux parties* ou Surfaces abattant* ~:iIWw~~f;!;l~itr--Balconnet consetves réglable en hauteur 1ra+------+ .••..... -.......,Hl-lt+-----+t+--If-IIo+--- Eclairage intérieur '~eE;~~~tl==

Ecoulement eau de dégivrage Panier à boutetlles" ~liiïiii~~I,~!II[~~::rrJ~~~~ Plaquette signalétique Bacs à légumes Pieds réglables et poignées de transport avant, roulettes de transport à l'arrière

• selon le modèle et l'équipement Vous avez fait l'acquisition d'un nouvel appareil et nous vous en félicitons. Votre choix s'est porté sur un appareil bénéficiant des techniques du froid les plus évoluées, qui garantissent à votre appareil une longue durée de vie et une sécurité d'emploi irréprochable. L'équipement de votre appareil vous offre un niveau de confort quotidien très élevé. Par l'acquisition de cet appareil, fabriqué suivant des procédés sans danger pour l'environnement et avec des matériaux recyclables, vous apportez également votre contribution active à la protection de l'environnement. Afin de connaître tous les avantages de votre nouvel appareil, veuillez lire attentivement les consignes d'utilisation. Nous espéro e 0 e nouvel appareil vous donnera entière satisfaction.

~ Isolation efficace ~ Faible consommation ous vous prions de conserver soigneusement ces consignes d'utilisation et, le cas échéant, de les remettre au nouvel acquéreur de l'appareil si le dernier est cédé à une 'erce personne... Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par conséquent possibles. d'énergie ~ Manipulation facile grâce à un bandeau de commande en façade Sommaire ~ Eclairage intérieur très clair ~ Dégi

éea ~ Gr âti 'es ~ Equipement modulable e pratiq e p. ex. 2 bacs pour la conservation séparée des fruits et des légumes ~ Tablette en verre* en deux parties coulissant l'une sous l'autre ou abattant de la clayette à fils* pour les récipients de grande taille ~ Compartimentage pratique de la porte et place pour les grandes bouteilles ~ Poignée avec mécanique d'ouverture facile intégrée* Page Consignes d'utilisation Principales caractéristiques de l'appareil ..; Autres "plus", sommaire , 19 Recommandations et consignes de sécurité Protection de l'environnement ise en place 2 Mise en service et éléments de contrôle Prescriptions Raccordement électrique Mise en marche et arrêt de l'appareil Réglage de la température Interrupteur ventilation Economies d'énergie ; 21 3 Rangement des. aliments, intérieur modulable, éclairage intérieur Rangement des aliments Intérieur modulable Eclairage intérieur 4 Dégivrage, nettoyage 5 Pannes éventuelles - problèmes Plaquette signalétique et SAV

~ Poignées de transport intégrées ~ Roulettes de transport à l'arrière ~ Pieds à hauteur réglable à l'avant ~Nettoyage facile Mise en place et instructions de montage Dimensions Inversion du sens d'ouverture de la porte Insertion entre deux éléments de cuisine Montage des panneaux décors

~ Porte réversible ~ Cadres d'habillage disponibles en option

et consignes de sécurité Les matériaux d'emballage, de protection de l'appareil et des pièces isolées sont fabriqués à ,.... . partir de matières recyclables. ~ ..-\. - Carton ondulé/carton - Pièces moulées en polystyrène sans CFC - Feuilles et sachets en polyéthylène - Colliers de serrage en polypropylène

• Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
• Veuillez apporter les matériaux d'emballage dans la déchetterie la plus proche pour qu'ils puissent être réutilisés ou recyclés. Recommandations d'utilisation f.... ill Votre ancien appareil contient encore des matériaux de valeur. Ne le jetez pas avec les ordures ménagères ou dans une décharge.

• Mettez immédiatement votre ancien appareil hors service. Pour cela, le débrancher et couper le câble d'alimentation électrique. Veuillez détruire la fermeture à ressort ou à verrou pour éviter que les enfants, en jouant, puissent rester enfermés à l'intérieur de l'appareil: ils risqueraient d'étouffer. '. Veillez à ne pas détériorer le circuit frigorifique de votre ancien appareil lors de son enlèvement ou de son transport dans une déchetterie appropriée. Vous éviterez ainsi que le réfrigérant contenu dans le circuit frigorifique ou de l'huile ne pollue accidentellement l'environnement. - Pour tout renseignement détaillé sur le fluide é . éran e loyé. C?nsultez la plaquette

Mise en place Consignes de sécurité

• Afin d'éviter tout accident matériel ou 'corporel, ne transportez l'appareil que dans son emballage et faites appel à une deuxième personne pour mettre en place l'appareil.
• Le réfrigérant R 600a utilisé ne présente pas de danger pour l'environnement mais est intlarnrnable.
• Veiller à ne pas endommager les tubes du circuit frigorifique. Une projection de réfrigérant dans les yeux peut provoquer des blessures. Le réfrigérant peut aussi s'enflammer.
• En cas de fuite du réfrigérant, éloigner les flammes vives ou les sources d'allumage de la proximité de la fuite, débrancher la prise et bien aérer la pièce.
• En cas de détérioration de l'appareil, contacter immédiatement le fournisseur avant même de brancher l'appareil.
• Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
• En cas de panne, mettre l'appareil hors service en débranchant l'appareil (sans tirer sur le câble) ou en ôtant (ou dévissant) le fusible.
• Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.

• Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.

• Veillez à ce que vos alcools forts soient bien fermés et conservez les verticalement.
• Ne pas manipuler de flammes vives ou de sources d'allumage à l'intérieur de l'appareil.
• Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil (appareils de nettoyage à vapeur; appareils de chauffage, appareils à glace, etc.).
• Ne pas utiliser le socle, les portes, les tiroirs, etc. comme marchepied ou comme support.
• Ne pas laisser les enfants jouer avec l'appareil (par exemple, ne pas les laisser s'asseoir dans les tiroirs ou se suspendre à la porte).
• Pour éviter tout risque d'intoxication alimentaire, ne pas consommer des aliments stockés au-delà de leur date limite de conservation.

• Lors de l'installation/encastrement, veiller à ne pas endommager les tubulures du circuit frigorifique.
• Le site d'installation de votre appareil doit impéra. être conforme à la norme EN 378, à savoir un volume de 1 m3 pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite . dans le circuit frigorifique. Les données relatives à la masse de réfrigérant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
• Evitez d'installer l'appareil à un endroit directement exposé aux rayons du soleil, près d'une cuisinière, d'un chauffage ou de tout autre appareil chauffant ainsi que dans des lieux humides et exposés à des projections d'eau. Caler solidement l'appareil installé à l'ernplacement voulu, en réglant la hauteur des pieds à l'aide de la clé 10 fournie.
• Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil. Pour en savoir plus à ce sujet: voir les instructions du chapitre "Mise en place et instructions de montage".
• Ne poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre réfrigérateur ou congélateur!
• Lors de la première ouverture, la poignée s'enclenche en position d'utilisation, ce qui est perceptible au léger déclic.

• . Oter toutes les sécurités de transport : - Retirer les autocollants ou pièces d'écartement* des surfaces de rangement et positionner ces dernières à la hauteur souhaitée. - Retirer tous les films de protection: sur les bordures, la façade et les côtés*. 2 Prescriptions, mise en service et éléments de contrôle

La fonction ventilation est vivement recommandé lorsque: - la température ambiante est élevée (à partir de +30°C environ) ou lorsque l'air est très humide, comme par exemple en été.

• Mise en marche: a8Ruyer un court instant sur la touche ventilation \V ; le voyant correspondant s'allume. - Arrêt: appuyer à nouveau un court instant sur cette touche; le voyant s'éteint.

Il est recommandé de nettoyer l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails). Prescriptions

• Cet appareil est conçu pour la réfrigération de denrées alimentaires. Il est strictement réservé à l'usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
• L'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareif est indiquée sur la plaquette signalétique: Classe Température climatique ambiante +10°C à +32°C + 16°C à +32°C + 18°C à +38°C 8°C à +43°C ,. é circuit réfrigérant est éprouvée. e est co forme aux prescriptions de aDj:>licabiese satisfait ainsi aux pres'es par es directives CE CEE. ~e e a areî s' ée à l'inténeur de rap - e à a e. 'r 1 g. A.
• Ne brancher 'appareil qu'à une prise de courant conforme avec mise à la terre.
• Le fusible de protection de la prise doit être au moins de 10 A. S'assurer égarement que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
• Ne pas raccorder l'appareil sur une rallonge avec d'autres appareils - danger de surchauffe.
• En détachant le câble secteur noué au dos de l'appareil, veiller à ôter le serre-câble de l'appar . pour éviter toute vibration de ce dernier. marche et arrêt de

Réglage de la température

• Tourner le thermostat à l'aide d'une pièce de monnaie. Les différentes positions de la fente signifient, voir fig. A1 : Position "1" = température maximale, puissance minimale Position "4" température minimale, puissance maximale
• Nous recommandons un réglage sur une position moyenne. Sachez que la température à l'intérieur de votre appareil dépend de la température ambiante, de l'emplacement du réfrigérateur, de la fréquence d'ouverture de la porte et du chargement de l'appareil. Réajuster éventuellemenile thermostat en conséquence.

Interrupteur ventilation* pour froid ventilé, fig. A1/(V En cas de nécessité, l'interrupteur ventilation vous permet: - de réfrigérer rapidement une grande quantité de produits frais et - d'obtenir une répartition relativement uniforme de la température sur toutes les surfaces de rangement. La circulation intensive d.e l'air neutralise l'étagement des températures. Toutes les denrées ont la même température. Remarque: Le fonctionnement du ventilateur entraîne une consommation d'énergie plus importante et apporte un gain de puissance au réfrigérateur; la température baisse, le froid est plus vif.

Recommandations pour Iléèonomie d1énergie

• Veiller à ne pas obstruer les orifices de ventilation.
• Eviter les ouvertures prolongées de la porte.
• Classer vos aliments par groupes de produits et ne pas dépasser la date limite de conservation .
• Bien emballer ou couvrir vos aliments avant de les conserver; vous évitez ainsi la formation de givre.
• Laisser refroidir les aliments chauds à température ambiante avant de les ranger dans l'appareil.
• Faire décongeler vos denrées dans le réfrigérateur. Stockage des denrées dans les réfri$lérateurs et règles d'hygiène alimentaire La consommation croissante de plats cuisinés et d'autres denrées périssables, sensibles notamment au non-respect de la chaîne du froid (1), impose une meilleure maîtrise de la température de trans- . port et de stockage de ces produits. Dans les foyers, le bon usage du réfrigérateur et le respect de règles d'hygiène rigoureuses contribueront de façon significative et efficace à l'amélioration de la conservation des aliments. Maîtrise de la température
• Stocker les aliments les plus sensibles dans la zone la plus froide de l'appareil, conformément aux indications figurant sur la notice.
• Attendre le complet refroidissement des plats avant de les conserver (ex. soupe) .
• Umiter la fréquence d'ouverture de la porte .
• Positionner la commande de réglage du thermostat de façon à obtenir une température plus basse. Ce réglage doit se faire progressivement afin de ne pas provoquer le gel des denrées. La mesure de la température d'une zone, clayette par exemple, peut se faire au moyen d'un thermomètre placé, dès le départ, dans un récipient rempli d'eau (verre). Pour une mesure fidèle et représentative de la température régnant à l'intérieur de l'appareil, effectuer la lecture au bout de quelques heures après stabilisation de l'ensemble, par exemple le matin à la première ouverture de la porte. Respect des règles d'hygiène alimentaire
• Débarrasser les aliments de leurs doubles emballages avant de les placer dans le réfrigérateur (exemple: emballage des packs de yaourts).
• Emballer systématiquement la nourriture pour éviter toute contamination entre les denrées.
• Disposer les aliments de telle sorte que l'air puisse circuler librement tout autour.
• Consulter les consignes d'utilisation de l'appareil en toutes circonstances et notamment pour les conseils d'entretien.
• Nettoyer fréquemment l'intérieur du réfrigérateur à l'aide d'un produit d'entretien sans effet oxydant sur les parties métalliques. (1) Chaîne du froid: maintien ininterrompu de la température de conservation requise pour un produit depuis son élaboration et son conditionnement jusqu'à son utifisation par le consommateur.

• selon le modèle et l'équipement

3 Rangement des aliments, intérieur modulable, éclairage intérieur Rangement des aliments

- Beurre, fromage, plats cuisinés 2 Œufs Boîtes, boissons, bouteilles 5 Conserves, pâtisseries 6 Produits laitiers 7 Viandes et charcuterie, poisson 8 Fruits, légumes, salades La circulation naturelle de l'air à l'intérieur du réfrigérateur permet d'obtenir un étagement correspondant aux températures de stockage des différentes denrées. La zone la plus froide est située au-dessus des bacs à légumes et contre la paroi arrière (idéale pour conserver charcuterie et viandes). La zone la moins froide se trouve dans la partie supérieure et la contre-porte du réfrigérateur (idéale pour le beurre et le fromage). Nous recommandons donc de ranger les aliments suivant "l'exemple de rangement" de la fig. B. Conseils pour la réfrigération - Eviter de disposer les aliments trop près les uns des autres, pour permettre une bonne circulation de l'air. - Les aliments qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres aliments, ainsi que les liquides, doivent toujours être conservés dans des récipients hermétiques ou recouverts d'une protection. - Les aliments à émissions d'éthylène et sensibles à l'éthylène, comme les fruits, les légumes et la salade, doivent toujours être conservés séparément ou emballés pour ne pas réduire la durée de stockage. Ne pas stocker ensemble par exemple des tomates avec des kiwis ou du chou. Intérieur modulable

• Le balconnet conserves* peut être réglé en hauteur et vous pouvez retirer tous les balconnets de contre-porte pour les nettoyer, voir fig. C : soulever les balconnets de porte, les sortir par l'avant et les remettre en procédant dans l'ordre inverse.

• En poussant la cloison de maintien bouteilles et conserves, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte. Sur les modèles de la version ülustrée en C1 pousser sur le support en plastique. - Pour le nettoyage, retirez la cloison: sur les modèles de la version illustrée en - C1. tirer le bord inférieur de la cloison vers l'avant et la er; e e e rd avant de la cloison et la déboîter.

Les s rfaoes de rangement* (clayettes à fils ou tablettes en verre) peuvent être aménagées selon la hauteur des denrées, voir fig. D1 : les soulever et les tirer vers l'avant, puis les basculer vers le haut pour les sortir. Remettre toujours les surfaces de rangement avec les butées arrières orientéesvers le haut pour éviter que les denrées ne se collent sur la paroi du fond. Un dispositif de blocage empêche les tablettes en verre* d'être complètement retirées involontairement, voir fig. D2. Si vous avez besoin de place pour ranger de grandes bouteilles ou des récipients volumineux, soulever légèrement la partie avant de la tablette en verre* et la faire coulisser doucement sous la partie arrière jusqu'à ce que le dispositif* s'enclenche dans les rainures d'appui, voir fig. E1, ou soulever l'abattant* de la clayette à fils, voir fig. E2. Le panier à bouteilles*, fig. E3, vous permet en plus de garder au frais plusieurs bouteilles et de les transporter facilement. Eclairage intérieur

• selon Si l'éclairage intérieur ne s'allume pas, il est probable que l'ampoule d'éclairage soit défectueuse. Remplacement de l'ampoule:
• Caractéristiques des ampoules: puissance maximale 25 W. Nature du courant et tension applicables à l'ampoule doivent coïncider avec les indications de la plaquette signalétique de votre appareil. Utiliser seulement des ampoules de même dimension; douille: E 14.
• Arrêter l'appareil. Débrancher la prise ou ôter (ou dévisser) le fusible de la prise.
• Fig. F1 : serrer le cache 1, le désenclipser et le décrocher à l'arrière 2.
• Fig. F2 : remplacer l'ampoule. Forcer un peu en la vissant pour contrecarrer l'action du joint. En vissant, veiller à ce que le plan de joint du socle de l'ampoule soit propre.
• Accrocher à nouveau le cache à l'arrière et l'enclipser latéralement. le modèle et l'équipement 4 Dégivrage, nettoyage Dégivrage

Le réfrigérateur de votre appareil est à dégivrage sunorrezx: L'eau de dégivrage est recueillie elle s'évapore ensuite sous l'e e ~:l ë _ -dissipée par le compresseur. apparaissant sur la paroi sont liées au fonction e a~::- car ':::i::.n:::;.?::m:~:;::c tout à fait normales.

• Veillez à ce que l'ea:. ::= ::-=-,_--,-:::= s'écouler sans ent de la paroi arriè - un ne - N'utilisez pour l'intérieur de 1 appareil que des nettoyants et des produits d'entretien non nocifs pour les aliments. - Veiller à ce que l'eau de nettoyage ne s'infiltre pas dans les grilles de ventilation et les parties électriques et le moins possible par l'orifice d'écoulement. Essuyer l'appareil. . e à e as endommager ni décoller la pla~o-:. -._ a,é '~ue ée à l'intérieur de ur eS V.). e es

les ces e ci' ~ porte peuvent être démon és po r e e oyage ; les bordures et parties latérales peuvent être retirées des tablettes en verre. Sur les appareils en version acier inoxydable*, nous recommandons de passer un produit d'entretien spécial inox après le nettoyage.

• Nettoyer régulièrement l'orifice d'écoulement situé sur la paroi arrière, par exemple à l'aide d'un coton-tige ou autre (voir flèche, fig. A).
• Nettoyer, dépoussiérer une fois par an le compresseur et le condenseur (grille en métal' située au dos de l'appareil): L'accumulation de poussière provoque une surconsommation d'énergie. ,-=....J;;..o=-..I.I.!l.'--_.:>......:I
• Veiller à n'arracher, tordre ou détériorer aucun câble, ni aucune partie de l'appareil.
• Rebrancher et remettre ensuite l'appareil en marche. Lorsque l'appareil doit rester sans fonctionner pendant une période prolongée, le vider, débrancher la prise du secteur, le nettoyer comme indiqué ci-dessus et laisser la porte entrouverte pour éviter la formation de mauvaises odeurs. PalI1I1E~é entuelles-problèmes'

reil est conçu et construit de sorte à assurer la : :: re sécurité d'emploi et une grande longévité. : _-~ ~ ne venait cependant à se produire pendant le ement, veuillez alors vérifier si la perturbation n'est -- s o e à une erreur de commande (dans ce cas, les frais sonnés vous seront facturés, même pendant la garantie). s pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles: Panne L'appareil

Cause possible et remède ne fonctionne pas L'appareil est-il en bonne position marche? La prise de courant est-elle bien enfoncée? Le fusible de la prise est-il en bon état? L'éclairage ne fonctionne pas - L'appareil est-il en marche? - L'ampoule est défectueuse. Remplacer l'ampoule d'après les indications du chapitre "~E~c~la~ir~a~g~e~i~nt~é~r~ie~u~r'~'. L'appareil est trop bruyant - L'appareil est-il bien calé, les meubles ou les, objets se trouvant à proximité entrent-ils en vibration lorsque le compresseur fonctionne? Ecarter les bouteilles et les récipients pour éviter out contact. e bruit (gargouillis) dû à la circulation du fluide es out à fait normal. Il provient du circuit de réfrigérant. Un clic à peine perceptible se produit à chaque fois que le compresseur (moteur) s'enclenche ou s'arrête automatiquement. Le ronflement du compresseur est légèrement plus bruyant lorsque celui-ci s'enclenche. La température n'est pas assez froide - Le réglagede la températureest-ilcorrect? Placerle thermostatéventuellementsur une positionplus froide. - Le thermomètre placé pour l'occasion indique une température erronée. - La porte de l'appareil ferme-t-elle correctement? La ventilation (admission et évacuation de l'air) est-elle bien réalisée? Ubérer éventuellement les grilles de ventilation struées. la empérature ambiante est-elle trop chaude? (voir chapitre "Prescriptions") - L'appareil a-t-il été trop souvent ouvert ou est-il resté trop longtemps ouvert ? Eventuellement attendre que, la température nécessaire se rétablisse d'elle-même.

Plaquette signalétique et S.A.V.

1 Si aucune des causes mentionnées ci-dessus n'aide à résoudre le problème et que vous rie pouvez remédier vous-même à la panne, veuillez alors prendre contact avec votre SAV. le plus proche (liste des adresses cijQinte) en lui indiquant la désignation Q), le numéro S.A.V. @ et le numéro de l'appareil figurant sur la plaquette signalétique. Grâce à ces informations, le SAV. interviendra rapidement et d'une manière ciblée. La plaquette signalétique se trouve à l'intérieur de l'appareil, à gauche.

1]1III ise en place et instructions de montage "mensions

_es dimensions hors tout sont indiquées sur la fig. S cintre et dans le tableau suivant: pareil, volume Dimensions extérieures [mm] [1] (voir plaquette s' alétique) ABC

emarque : ne pas monter cet appareil côte à côte avec ~ autres réfrigérateurs ou congélateurs sauf les modèles pour le montage côte à côte, par ex. GSD, BGN. derniers sont conçus pour un montage mixte avec '" érateurs. Point important pour éviter tout dommage 'e aux écoulements d'eau de condensation. Pour de amples informations, veuillez consulter votre reven~ spécialisé. ersion du sens d'ouverture de la

=-:::, T: ' écessaire,

apo vous pouvez inverser le sens

Dans le cas des appareils équipés d'un panier à bou- teilles*, fig. T1 : inverser l'emplacement du panier à bouteilles et des bacs à légumes, afin d'en faciliter l'accès (il conseillé de toujours placer le panier à bouteilles de la poignée) : Retirer le panier à bouteilles. Pousser les bacs à légumes du côté charnières l'appareil; décaler entièrement le bac supérieur les rails conducteurs. Replacer le panier à bouteilles du côté poignée. celui est du côté

avec Insertion entre deux éléments de cuisine Fig. U : les appareils largeur 600 mm autorisent une intégration entre les éléments de cuisine. Pour ajuster l'appareil à la hauteur de l'élément de cuisine, il est possible d'ajouter un meuble haut au-dessus de l'appareil.

Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élément et le mur, sur toute la largeur de l'élément. L'ouverture d'aération disponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm". Plus la ventilation est performante, plus la consommation électrique de l'appareil est réduite,

• Lorsque l'appareil est enchâssé entre deux meubles normés (profondeur max. 580 mm) avec un habillage de 2 mm max., il peut être placé directement à côté du e de cu' ine. La porte de l'appareil, située sur le ~,.... e e e à 51 mm de la façade du ir e se fermer très facilement. e appare est placé près d'un mur laisser un espace de 36 mm minimum côté charnières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).
• Si vous désirez fixer latéralement votre appareil aux meubles de cuisine ou monter un élément latéral intermédiaire entre l'appareil et le mur, veuillez tout d'abord vérifier: - que la porte s'ouvre et se ferme librement. - Fixer l'appareil avec des vis à tôle. Profondeur de vissage dans l'appareil: 10 mm max. !

• éments de chamière sur le côté opposé: ore le pivot supérieur @ et l'introduire sur le côté posé. Utiliser pour cela la clef hexagonale intégrée à def à molette fournie. amière inférieure: soulever la pièce d'écartement (J) e la poser sur le côté opposé. e de la porte: Extraire les bouchons des paliers de porte et les er sur le côté opposé. ccrocher la porte dans le pivot @. Veiller à ne pas oerdre les rondelles d'écartement. Fermer la porte. oumer l'élément pivotant de 1800, extraire le pivot et assembler l'ensemble à l'envers. Monter ensemble sur le support @ : pour cela, engager le pivot à travers le support dans le palier de porte, rabattre élément pivotant, le...e0usser vers le haut et le prémoner à l'aide de la vis Cl). igner à fleur la porte à la carrosserie de l'appareil à raide du trou oblong du support @, puis serrer à fond la vis@. ettre en place la plinthe et appuyer pour l'enclipser. Porte ouverte, poser le cache dans la plinthe à l'avant, l'enclipser à l'arrière. Déplacer* la poignée et les bouchons @. Lorsque la porte estouverte, déboîter doucement les plaques d'appui* @ à l'avant et les pousser sur le côté; dévisser la poignée. Faire l'inverse lors du montage: insérer les plaques et penser à bien les enclencher. Dévis.ser et revisser la poignée barre* comme indiqué en fig. Til à l'aide de la clé Allen 2,5.

Paroi du meuble Réfrigérateur/Congélateur

Mur .Montage des panneaux décors* Les panneaux décors et les cadres d'habillage vous permettent d'assortir ou de mettre en valeur les appareils largeur 600 mm a.u coloris de la façade des éléments de cuisine. Vous pouvez vous procurer des panneaux décors chez votre fournisseur de meubles de cuisine. Les cadres d'habillage sont disponibles chez votre revendeur spécialisé. Si vous souhaitez réaliser vous-même le montage des panneaux décors, utilisez, pour le perçage des trous de fixation, une perceuse électrique ou une perceuse sans fil. Pour toute autre instruction de montage ou indication de cotes, veuillez consulter le mode d'emploi fourni avec le kit de montage. Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils. selon le modèle et l'équipement IJI
