KIKNV 3046 - Réfrigérateur encastrable LIEBHERR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur combiné encastrable
Capacité totale brute	272 litres
Capacité du réfrigérateur	215 litres
Capacité du congélateur	57 litres
Dimensions (H x L x P)	177.2 x 55.0 x 54.5 cm
Poids	70 kg
Classe énergétique	F
Niveau sonore	37 dB
Alimentation électrique	220-240 V, 50 Hz
Fonctions principales	Fonction SuperCool, éclairage LED, tiroirs transparents
Entretien et nettoyage	Intérieur facile à nettoyer, système de dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées via le service après-vente Liebherr
Garantie	2 ans
Informations générales	Réfrigérateur conçu pour un encastrement facile, compatible avec les cuisines modernes

FOIRE AUX QUESTIONS - KIKNV 3046 LIEBHERR

Comment régler la température du LIEBHERR KIKNV 3046 ?

Pour régler la température, utilisez le panneau de contrôle situé à l'intérieur du réfrigérateur. Appuyez sur le bouton de température jusqu'à ce que l'affichage clignote, puis utilisez les flèches pour sélectionner la température souhaitée.

Que faire si mon réfrigérateur ne refroidit pas correctement ?

Assurez-vous que le réfrigérateur est branché correctement et que la porte est bien fermée. Vérifiez également que les ventilations ne sont pas obstruées et que l'appareil n'est pas trop chargé.

Comment nettoyer l'intérieur du LIEBHERR KIKNV 3046 ?

Débranchez l'appareil avant de le nettoyer. Utilisez un mélange d'eau tiède et de savon doux pour essuyer l'intérieur. Évitez les produits abrasifs qui pourraient endommager les surfaces.

Que faire si l'éclairage intérieur ne fonctionne pas ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez-la par une ampoule de même type. Si l'éclairage ne fonctionne toujours pas, contactez le service après-vente.

Le réfrigérateur fait des bruits étranges, que dois-je faire ?

Des bruits peuvent être normaux, mais si le bruit est fort ou désagréable, vérifiez que l'appareil est bien nivelé et que rien ne bloque le ventilateur. Si le problème persiste, contactez un technicien.

Comment dégivrer le LIEBHERR KIKNV 3046 ?

Pour dégivrer, débranchez l'appareil et laissez les portes ouvertes. Placez des serviettes pour absorber l'eau qui s'écoule. Ne jamais utiliser d'objets pointus pour enlever la glace.

Le panneau de contrôle affiche un code d'erreur, que faire ?

Consultez le manuel d'utilisation pour comprendre la signification du code d'erreur. Souvent, un simple redémarrage ou un réajustement de la température peut résoudre le problème.

Comment optimiser l'espace de stockage dans le réfrigérateur ?

Organisez les aliments par type et utilisez des contenants pour maximiser l'espace. Évitez de surcharger l'appareil pour garantir une circulation d'air adéquate.

MODE D'EMPLOI KIKNV 3046 LIEBHERR

Gebruiksaanwijzing en inboundhandleiding

voor koel-vriescombinatie NoFrost, integreerbaar

NL

7082 046-01

KIKNv 30.. 3006

A1

A2

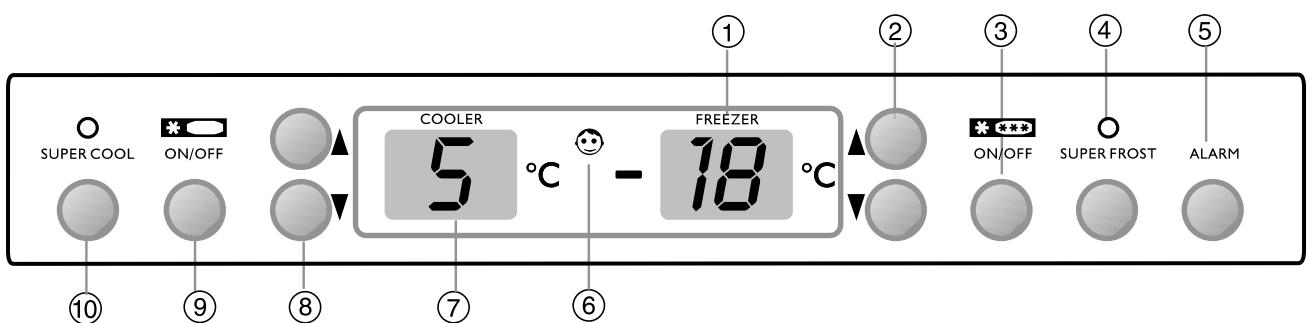

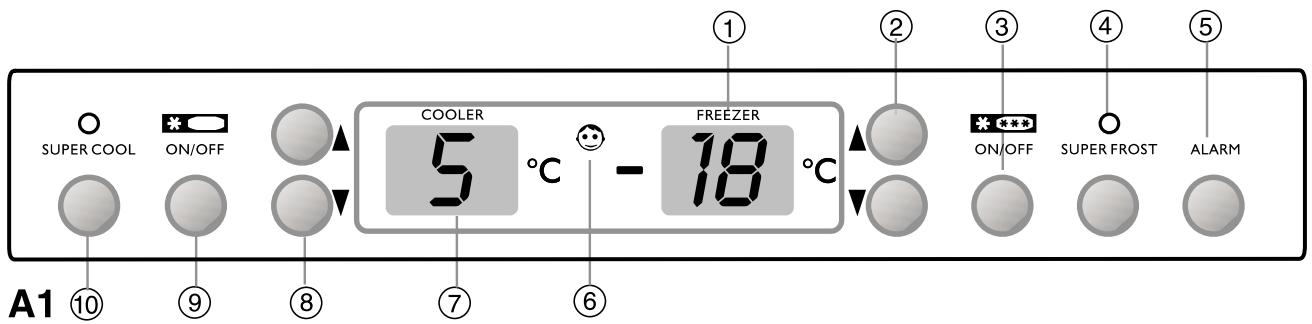

Bedienings- en contropaneel, afb. A1 Vriesgedeelte

① Temperatuur- en insteldisplay
② Tiptoetsen voor temperatuur: bovenste toets = warmer, onderste = kouder, aanbevolen instelling: -18 °C
③ Hoofd-aan/uitschakelaar apparaat
④ SuperFrost-toets met controlelampje voor ingeschakelde functie
⑤ Toets voor uitschakelen geluidssignaal bij alarm

Koelgedeelte

⑥ Kinderbeveiliging (indicator voor koel- en vriesgedeelte)
⑦ Temperatuur- en insteldisplay
⑧ Tiptoetsen voor temperatuur: bovenste toets = warmer, onderste = kouder, aanbevolen instelling: 5^
(9) Uitschakeltoets koelgedeelite (vriesgedeelite blijft ingeschakeld)
SuperCool-toets met contrôlelampje voor ingeschakelde functie
(1) Ventilator met wipschakelaar*

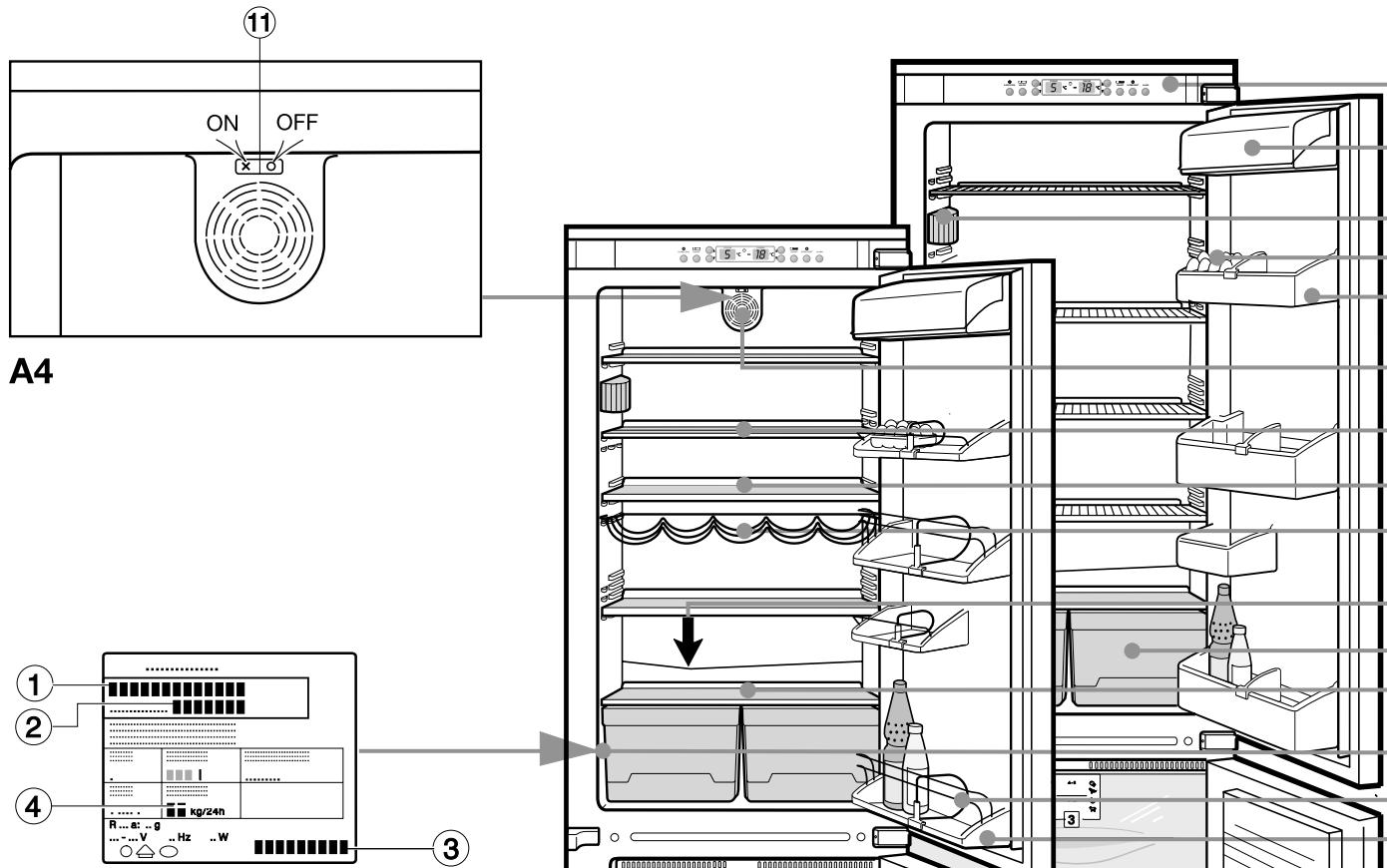

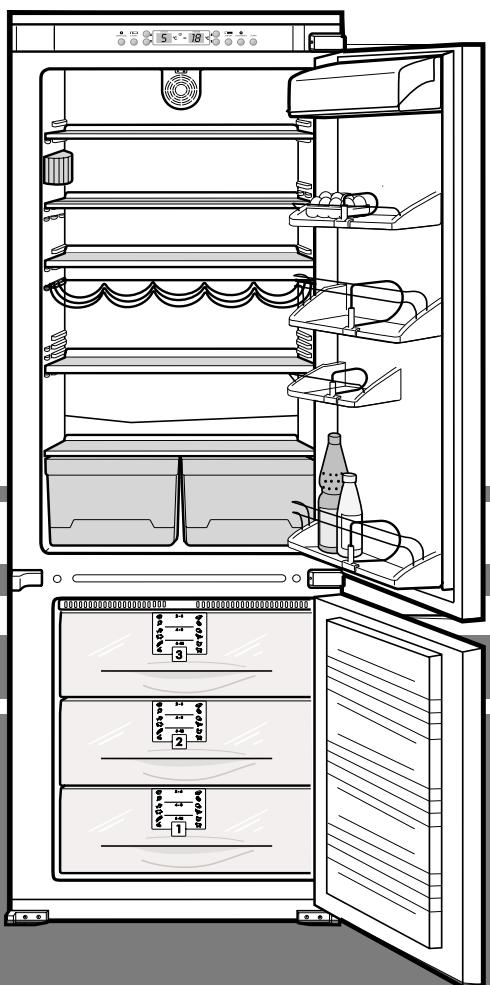

Overzicht van apparaat en uitrusting, afb. A Koelgedeelte, ca. 5^

Bedienings- en contropaneel

Boter- en kaasvak

Binnerverlichting

Eierrekje*

In hoogte verstelbaar conservenblickkenvak*

Ventilator met wipschakelaar*

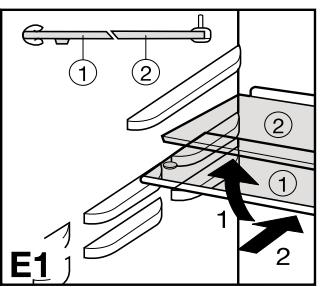

Deel- en onderschuifbaar* plateau

Verplaatsbare* draagplateaus

Rimu tebesparend flessendraagrooster*

Dooiwaterafvoer

Laden voor groente, sla, fruit

Koudste zone van de koelruimte, voor gevoelige en nsel bederfelijke levensmiddelen

Typeplaatje

Verschuifbare flessenhouder*

Opbergvak voor hoge flessen

Vriesgedeelte, ca. -18 °C

Invriesplateau, koudeaccu

Laden met info-system*, VarioSpace

IJsblokjeshounder*

Kinderbeveiling ⑥

tegen ongewenst uitschakelen:

• Druk erst op de Alarm-toets en verrolgens ook op de SuperFrost-toets. Houd beiden toetsen ca. 3 sec. ingedrukt - korte dubbele pieptoon, de indicator ⑥ Licht op = beveiliging ingeschakeld.
• Uitschaken: druk nogmaals op deze toetsencombinatie - de indicator gaat UIT.

SuperCool

Voor het snel afkoelen van levensmiddelen in het koelge deelte:

• Druk kort op de SuperCool-toets (19) zodate het LED oplicht = functie ingeschakeld.
• Automatische uitschakeling na ca. 6uur.

Koelen met ventilator*

voor een gelijkmatige temperatuurverdeling over alle plateaus. Altijd aan te bevelen:

• bij hoge kamertemperaturen (vanaf ca. 30^ ) of
• een hoge luchtvochtigheid, zoals op zomerdagen.
• Ventilator-schakelaar (1) drukken.

SuperFrost

Voor het snel invriezen van verse levensmiddelen:

• Druk kort op de SuperFrost-toets ④ zodate het LED optlicht.
• 6 - 24 uwachten/voorvriezen, afhankelijk van de hoeveelheid in te vriezen levensmiddelen.
• Leg de verse levensmiddelen verwolgens bij voorkeur in de bovenste laden.

SuperFrost worden afhankelijk van de behoefte uitgeschakeld - het apparaat schakelt automatisch op normal vriezen over.

op display/FrostControl

betekent: de temperatuur in het vriesgedeelte is door stroomuitval in de afgelopen uren/dagen te sterk opgelopen - controllerer de kwaliteit van de levensmiddelen.

Typeplaatje, afb. A2

① Typeaanduiding
② Servicenummer
③ Apparaatnummer
④ Invriescapaciteit in kg/24h

Wij feliciteren u met uw nieuwe apparaat. Door uw aankoop heeft u gekozen voor alle Voordelen van de modernste koudetechniek, die u een hoogwaardige kwaliteit, een lange levensduur en een hove bedrijfszekerheid garandeert.

De uitvoering van uw apparaat biedt u elke dag opnieuw optimaal bedieningscomfort.

Met dit apparaat, gefabricceerd met milieuvriendelijkte technieken en recyclebare materialen, leveren u en wij gezamenlijk een actieve bijdrage aan het behoud van ons milieu.

Lees, om alle voordelen van uw nieuwe apparaat te leren kennen, a.u.b. de informatatie in deze gebruiksaanwijzing aandachtig door.

Wij wensen u veel plezier met uw nieuwe apparaat.

Inhoud

Gebruiksaanwijzing pag.

Het apparatus in vogelvlucht 38-39

Inhoud 40

Bepalingen 40

Tips voor energiebesparing 40

Veiligheidsinstructies en waarschuwingen. 41

Aanwijzing m.b.t. afdanken 41

Inbouw- en ventilatie-aanwijzing. 41

Aansluten 41

Ingebruinkeming en contropaneel 42

In- en uitschakelen 42

Temperatuur instellen 42

Kinderbeveiling 42

Temperatuurdplays 43

Alarm - geluidssignaal 43

Indicatie bij stroomuitval/FrostControl-melding... 43

SuperCool 43

Koelen met ventilator 43

Koelgedeelte 44

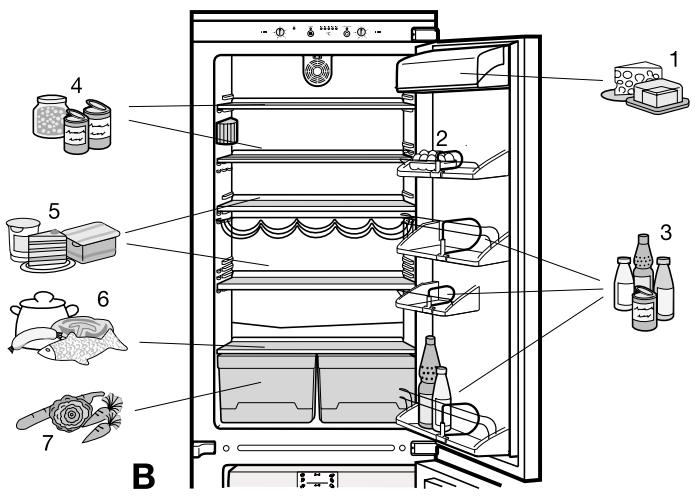

Verdelen van de levensmiddelen 44

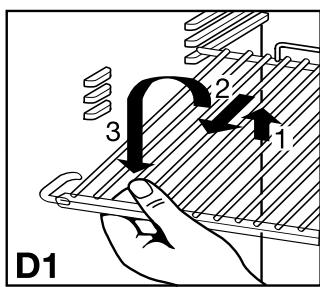

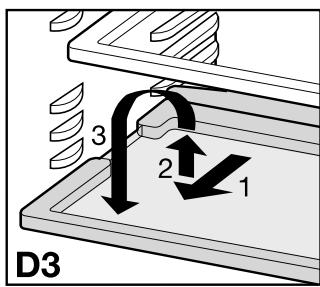

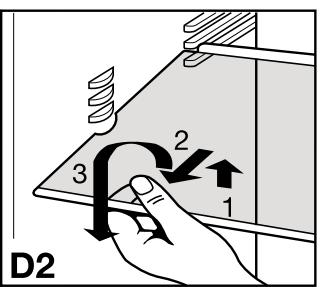

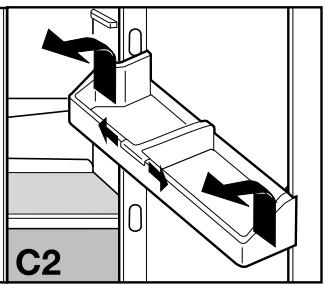

Indeling aanpassen 44

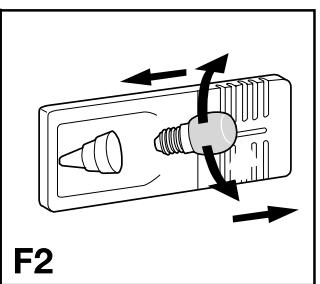

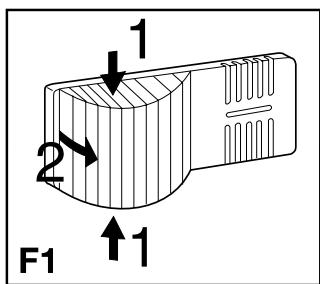

Binnenverlichting 44

Vriesgedeelte 45

SuperFrost. 45

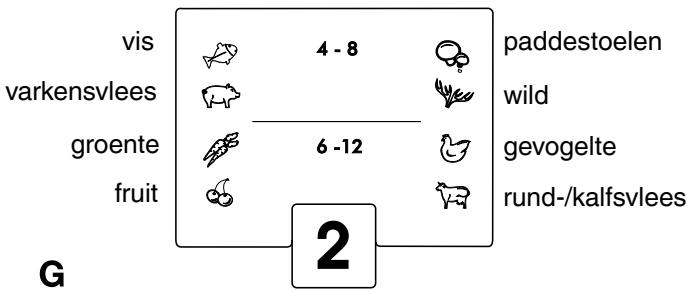

Aanwijzingen voor het invriezen en bewaren..... 45

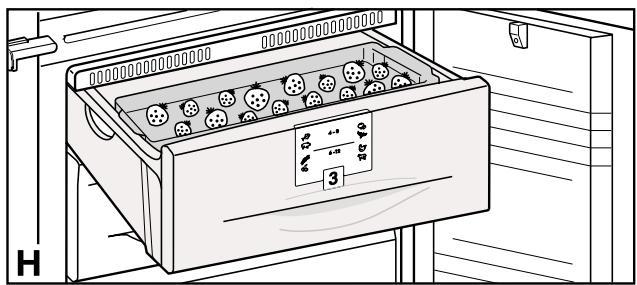

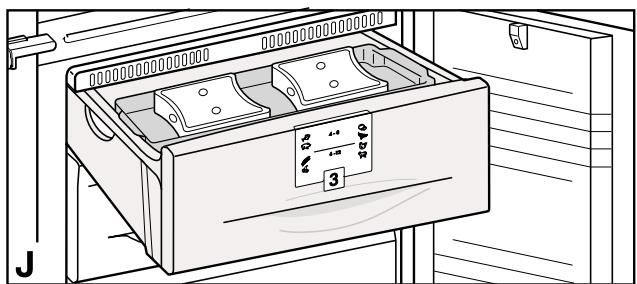

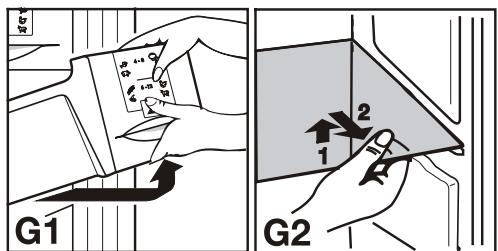

Info-system 46

Invriesplateau 46

Koudeaccu's. 46

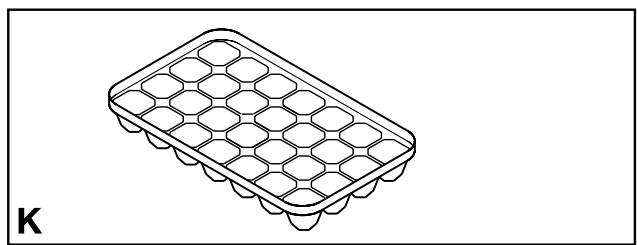

IJsblokjesmake 46

Ontdooien, reinigen 47

Storingen - Problemen? 47

Technische Dienst en typeplaatje 47

Inbouwhandleiding

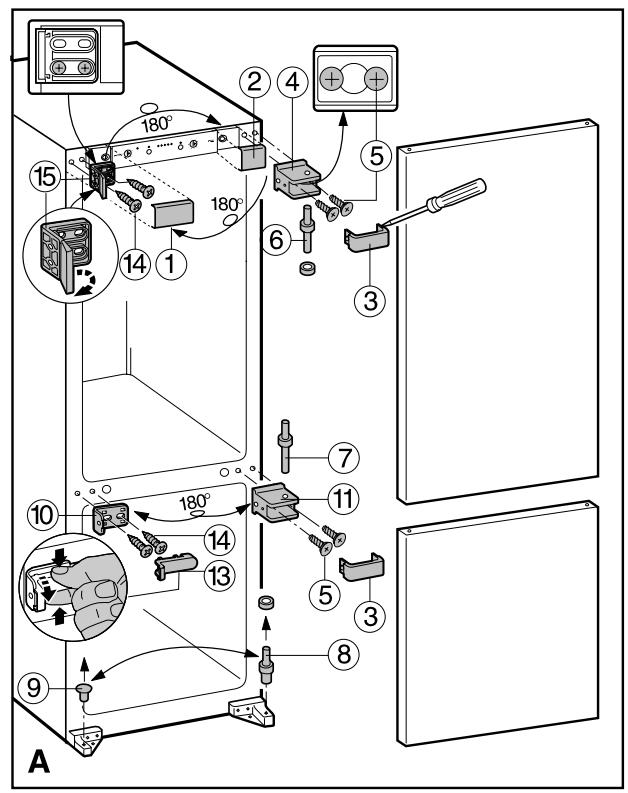

Draairichting deur veranderen 48-49

Inbouwaanwijzingen 48-49

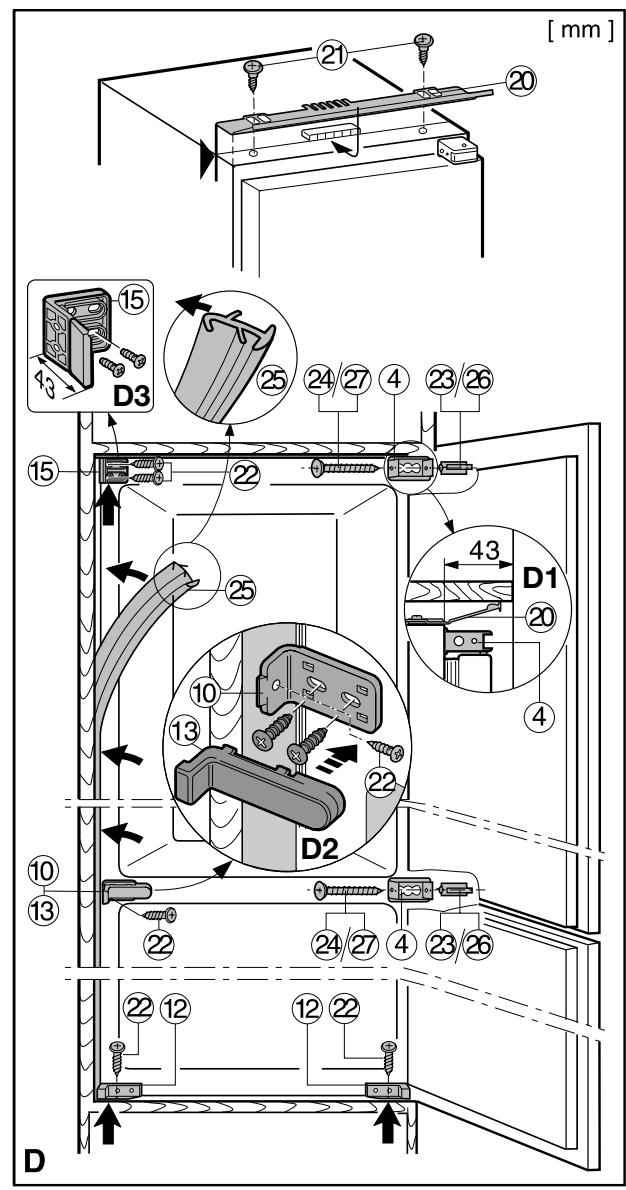

Bevestiging en montage 48-49

Bewaar deze gebruiksaanwijzing zorgvuldig en geef hem eventueel aan de volgende eigenaar door.

Deze gebruiksaanwijzing is voorverscheidene modellen geldig, afwijkingen+zijnhaarom mogelijk.

Bepalingen

• Het apparaat werden ontworpen voor het koelen, invriezen en bewaren van levensmiddelen evenals het makeen van ijs. Het is bestemd voor huishoudelijk gebruik. Bij ander gebruik kan er geen garantie voor de onberispelijke werkking worden verleend.
• Het apparaat is ontworpen voor een bepaalde klimaat-klasse d.w.z. een minimale omgevingstemperatuur waaronder en een maximale omgevingstemperatuur waarboven het apparaat Niet gebruikt mag worden. U vindt de klimaatklasse van het apparaat op het typeplaatje. Hierbij worden de volgende afkortingen gebruikt:

Klimaatklasse	ontworpen voor omgevingstemperaturen van
SN	+10 °C tot +32 °C
N	+16 °C tot +32 °C
ST	+18 °C tot +38 °C
T	+18 °C tot +43 °C

• Het koelmiddelcircuit werd op lekkages gecontroleerd.
• Het apparaat voldoet in de inbouwstaat aan de van toe-passing+zijnde veiligheidsbepalingen en de EG-richtlijnen 73/23/EEG en 89/336/EEG.

Tips voor energiebesparing

Houd de ventilatieopeningen vrij.
- Laat de deur nooit onnodig lang open staan.
- Plaats de levensmiddelen soort bij soort in het apparaat; houdt u aan de maximale bewaartijd.
- Bewaar alle levensmiddelen goed verpakt of afgedekt; rijpvorming worden zo voorkomen.
- Laat warme gerechten eerst tot kamertemperatuur afk{oellen voordat u ze in het apparaat plaatst.
- Laat diepvriesproducten in het koelgedeelte ontdooien.
- Houd de deur van het apparaat bij een storing gesloten. Zo voorkomt u dat de temperatuur snel oploopt en blijft de kwaliteit van de levensmiddelen longer bewaard.

Aanwijzing m.b.t. afdanken

De verpakking is van recyclebare materialen gefabriceerd.

• Golfkarton/karton
• Voorgevormde delen van geschuimd polystyreen
• Folies van polyetheen

• Spanbanden van polypropeen

• Verpakkingsmaterial is geen speelgoed voor kinderen - verstikkingsgevaar door folies!

• Breng a.u.b. de verpakkingaar een officièle inzamel-punt.

Hetafgedankte apparaat bevat nog waardevolle materialen en moet geschieten van het ongesorteerde afval worden afgevoerd.

• Afgedankte apparaten onbruikbaar make: trek de stekker uit het stopcontact, snijd het netsnoer door en zet de sluiting buiten werkig zatat kinderen zich Niet kuren opsluiten.
• Let erop dat het koelmiddelcircuitijdens het transport van het afgedankte apparaat Niet worden beschadigd.
• Informatie over het gebruikte koelmiddel vindt u op het typeplaatje.
• Het recyclen van afgedankte apparaten moet vakkundig gebeuren overeenkomstig deplaatselijk geldende voorschriften en wetten.

Technische verilgheit

• Om persoonlijk letsel en materiaële schade te voorkomen, het apparaat alleen verpakt Transporteren en met twee Personen neerzetten.
• Het gebruekte koelmiddel R 600a is milieuvriendelijk, maar brandaar.
  Leidingen van het koelmiddelcircuit nicht beschadigen. Eruit spuitend koelmiddel kan oogletsel veroorzaken of ontbranden.
• Wanner koelmiddel vrijkomt, dan open vuur of ontstekingsbronnen in de nabijheid van het lekpunt verwijderen, stekker uit het stopcontact trekken en de ruimte goed ventileren.
• Bij schade aan het apparaat onmiddelijk - voor het aansluiten - bij de leverancier reclameren.
• Om een veilig gebruik te waarborgen het apparaat alleen volgens de informatatie in de gebruiksaanwijzing monteren en aansluiten.
• In geval van een storing het apparaat van het net loskoppelen: stekker uit het stopcontact trekken (hierbij Niet aan de aansluitkabel trekken) of zekering lately aanspringen resp. eruit draaien.
• Reparations en ingrepen aan het apparaat alleen door de technische Dienst lately uitvoeren, waar anders aanzienlijke gezaven voor de gebruiker ontstaan. Hetzelfde geldt voor het verrangen van het netsnoer.

Veiligkeit bij gebruik

• Bewaar geen explosieve stoffen of spuitbussen met brandbare driijfgassen, zoals butaan, propaan, pentaan enz., in het apparaat. Eventueel vrijkomende gassen zouden door elektrische componenten+kunnen ontbranden.U herkent de spuitbussen aan de erop gedrukte inhoudsverm aan een vlamsymbol.
• Producten met een hoog percentage alcohol alleen goed afgesloten en staande bewaren.
• In het inwendige van het apparaat geen open vuur of

ontstekingsbronnen gebruiken.

• Geen elektrische apparaten binnen het apparaat gebruiken (bijv. stoomreinigingsapparatuur, verwarmingsapparatuur).
• Plint, laden, deuren enz. nied als voetensteun of om te leunen misbruiken.
• Dit apparaat is Niet bedoeld voor personen (ook kinderen) met fysieke, sensorische of mentale gebreken of Personen, die Niet over voldoende ervaring en kennis beschikken, tenzij zich door een persoon, die voor hun verilgheid verantwoordelijk is, in het gebruik van het apparaat worden onderwezen of die aanvankelijk/toezigucht uitoefent. Kinderenmightenietzondertoezichtachterblijvenom te voorkomen dat ze met het apparaat spelen.
• Voorkom voortdurend huidcontact met koude oppervlakken of te koelen/te bevriezen levensmiddelen want dat kan een pijnlijk of dof gevoel en bevriezing veroorzaken. Bij langdurig huidcontact veiligheidsmaatregelen treffen, bijv. handschoenen dragen.
• Consumptie-iks, met name waterijs of ijsblokjes, na het eruit nemen Niet onmiddelijk en nicht te koud consumeren. Door de lage temperaturen bestaat „Gevaar voor verbranding".
• Consumer gegen levensmiddelen die over de datum zijn, ze können een voedselvergiftingig vergoorzaken.

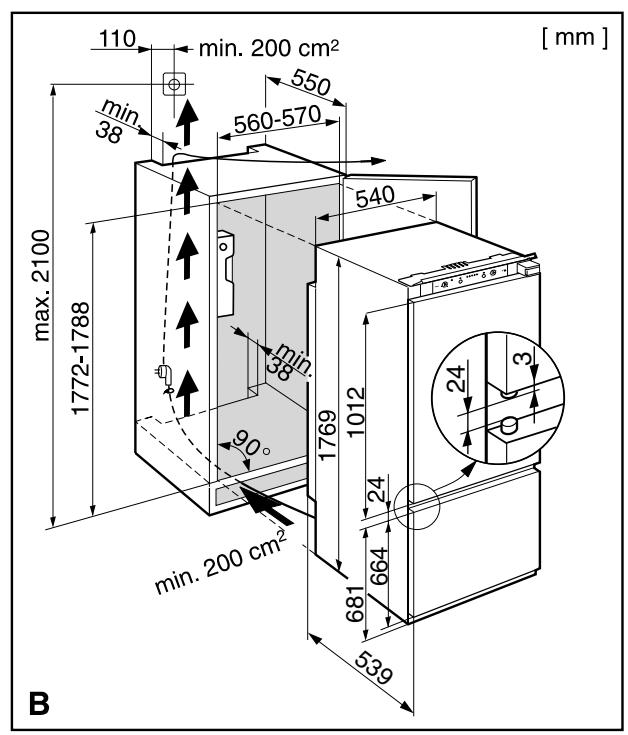

Inbouw- en ventilatie-aanwijzing

• Let er bij het opstellen/inbouwen op dat er geen leidingen van het koelsystem beschadigd raken.
• De ventilatieopeningen moot nicht afgedekt worden. Altijd op een goede be- en ontluchting letten!
• Deplaatsingsruimte van uw apparaat要去 volgens de norm EN 378 pro 8 g koelmiddelmassa R 600a 1 kubieke m bezitten zodat er in geval van een lekkage in het koelmiddelcircuit geen ontv lambare gas-lucht-mengeling in deplaatsingsruimte van het apparaat kan ontstaan. Informatie over dehoeveelheid koelmiddel vindt u op het typeplaatje aan de binnenkant van het apparaat.
• Neem de aanwijzingen uit de appendix van de inbouw-handleiding inRCT.
• Na de installatione: Verwijder alle transportbeveiligingsonderdelen.
• Trek plakband of afstandsdeeltjes* van de draagplateaus en plaats de plateaus op de gewenste hoogte.
  Trek de beschemfolie eraf: aan sierljsten en ladefronten.

Aansluiten

Stroomsoort (wisselstroom) en spanning op de opstellingsplaats要去en met de informatatie op het typeplaatje overeenstemmen. Het typeplaatje bevindt zich aan de linker binnenkant, afb. A2.

• Het apparaat alleen via een correct geinstalleerd randaardestopcontact aansluiten.
• Het stopcontact moet d.m.v. een zekering van 10 A of zwaarder beveiligd zich, buiten dechterzijde van het apparaat liggen en goed toegankelijk zich.
• Het apparatusiert nicht
• op stand-alone ondulatoren aansluten,
• in combinatie met zgn. energiabesparingsstekkers gebruiken - de elektronica kan beschadigd worden,
• samen met andere apparaten aansluiten via een verlng-kabel - gevaar voor oververhitting.
• Bij het loshalen van het netsnoer van dechterzijde van het apparaat de kabelhouser verwijderen, om rammelen te voorkomen!

Wij adviseren u om het apparaat te reinigen voordat u het in gebruik neemt (zie verder onder „Reinigen").

Schakel het apparaat een paar uren voordat u de eerste levensmiddelen erin plaatst in. Leg de in te vriezen levensmiddelen er pas in als het temperatuurdisplay ca. -18 °C aangeeft.

In- en uitschakelen

• Afb. A1: Met de hoofd-aan/uitschakelaar ③ zet u steeds het volledige apparaat aan ofuit, vries- en koel-gedeelte.
• Inschakelen: Druk op de Aan/Uittoetsen ③ of ⑨; de temperatuurdisplays ① en ⑦ lichten op/knipperen.
• Het vriesgedeelte is ingeschakeld als het temperatuur-display ① oplicht.
• Het alarm worden alsigtijd geactiveerd wonneer het apparaat voor de eerste maal worden ingeschakeld en wonneer de temperatuur te hoog is.
• Druk op de Alarm-toets ⑤ om het alarm uit te schakelen. Nadere informatatie vindt u onder „Alarm - geluidssignaal".
• Het koelgedeelite is ingeschakeld als het temperatuurdisplay ⑦ oplicht en de binnenverlichting brandt.
• Uitschakelen: Het volledige apparaat met de hoofdaan/ uittoets ③ uitschakelen zodate temperatuurdisplays donker zich.

Opmerking:

• Als u enkel het koelgedeelte wilt uitschakelen (vriesgedeelte blijting ingeschakeld - gemakkelijk vb. als u metvakantie bent), druk dan de aan/uittoets ⑨ zodate hettempera-tuurdisplay koelgedeelte ⑦ en de binnenverlichting donker�. Het temperatuurdisplay vriesgedeelte ①要去 oplichten.

Temperatuur instellen

Afb. A1: Het apparaat is standard ingesteld voor normaal bedrijf. Voor het koelgedeelte adviseren wij +5^ , voor het vriesgedeelte -18^ .

Temperatuur verlagen/kouder:

Druk op de onderste insteltoets, links voor het koelgedeelte ⑧ , rechts voor het vriesgedeelte ②
Temperatuur verhogen/warmer:

Druk in beide gevalen op de bovenste insteltoets.

• Tijdens het instellen knippert de ingestelde temperatuur op het temperatuurdisplay.
• De eerste keer dat u op een temperatuur-tiptoets drukt toont het temperatuurdisplay de LAST ingestelde temperatuur van het vries- of koelgedeelte.
• Door meermaals kort op een tiptoets te drukken, maar u de ingestelde temperatuur in stapjes van 1^ verspringen. Houdt u de tiptoets langer ingedrukt dan verandert de temperatuur doorlopend.
• Ongeveer 5 seconden nadat u de tiptoetsen hebt losgelaten schakelt het temperatuurdisplay automatisch over op de werkelijkke vries- of koeltemperatuur.
• De temperatuur is instelbaar: in het koelgedeelite tussen 11^ en 2^ , in het vriesgedeelite tussen -16^ en -26^ .

Afhankelijk van de opstelplaats worden de laagste temperatuur ook daadwerkelijk bereikt of Niet (staat het apparaat op een warmeplaats dan worden de laagste temperatuur Niet altijd bereikt).

Kinderbeveiling

Afb. A1: Met de kinderbeveiliging beschermt u het apparaat gegen ongewenst uitschakelen.

• Kinderbeveiling inschakelen: Druk op de Alarmtoets ⑤ , houd de toets ingedrukt en druk op de SuperFrosttoets ④ . Houd beiden tiptoetsen ca. 3 sec. ingedrukt.
• Een dubbele pieptoon geeft aan dat de kinderbeveiliging is ingeschakeld.
• De indicator ⑥ licht op.
  Uitschakelen: Druk de toetsencombatie nogmaals in; de indicator ⑥ gaatuit.

Temperatuurdplays

Afb. A1: In normal bedrif toont

• temperatuurdisplay ⑦ de gemiddelde temperatuur in het koelgedeelte en
• temperatuurdisplay ① de hoogste temperatuur van de ingevroren levensmiddelen.

Direct nadat het apparaat in bedrijf ward gesteld en wanner het apparaat warm is,

• staan er streepjes op het temperatuurdisplay totdat de temperatuur ver genoeg gedaal is (tussen 19^ - 0^ in het koelgedeelte, onder de 0^ in het vriesgedeelte).
• Het duurt ongeveer 3 tot 8 uur, afhankelijk van de omgeving en de instelling, tot de gewenste temperatuur (vb. 5 of -18 °C) bereikt en langdurig getoond worden.

Het temperatuurdisplay knippert wanner u

• de ingestelde temperatuur verandert en wonneer
• de temperatuur enkele graden gestegen is. Hierdoor worden u erop geattendeerd dat de temperatuur is opgelopen. Dit kan gebeuren wanner u verse levensmiddelen op kamertempoatuur in het apparaat gelegd hebt of wanner u het apparaat lang open liet staan en er warme lucht in kon stromen. In dit geval zorgt de ingebouwde elektronica er automatisch voor dat de ingestelde temperatuur wee bereikt worden. De korte tempera-tuurstijging heeft geen gevolgen voor de levensmiddelen.
• Verschijnt op het temperatuurdisplay een foutmelding „F0“ tot „F5“ dan is sprake van een storing. Neem in dit geval contact op met de technische Dienst van de leverancier van het apparaat. Wanner u het nummer van de foutmelding (bijv. „F2“) noemt, kan men u snel van dienst+zijn.

Dehelderheid van de displays

is bij aflevering op een lage waarde ingesteld.

Wordt de deur geopend of een instelling gewijzigd, dan worden de displays gedurende 1 minuut automatisch met maximale holderheid verlicht. Hetzelfde geleurt bij een alarmtoestand. Desgewenst=kunt u de holderheid van de displays aanpassen, afb.A1:

• Lichter: houd de Alarm-toets ingedrukt en druk tegelijkertijd de bovenste insteltoets ② (vriesgedeelte „temperatuur vriesgedeelte hoger") in.
• donkerder: houd de Alarm-toets ingedrukt en druk tegelijkkijk-tijd de onderste insteltoets ② (vriesgedeelte „tempera-tuur vriesgedeelte lager") in.

Alarm - geluidssignaal

Afb. A1: Het alarm helpt u om de temperatuur van ingevroren levensmiddelen te bewaken en energia te besparen.

• Het alarm stopt wanneer u op de Alarm-toets ⑤ drukt en
  automatisch wonneer de temperatuur wee voldoende vergedaald is of
• de deur gesloten worden.

Deuralarm - voor koel- en vriesgedeelte

• Het apparaat geeft alarm wonneer de deur langer dan ca. 60 sec. openstaat.

Het alarm blijft ingeschakeld zolang de deur openstaat. Door het sluiten van de deur is de alarmfunctie automatisch gereed voor bedrijf.

Temperatuuralarm - voor het vriesgedeelte

• Het alarm blijft ingeschakeld zolang de levensmiddelen nicht koud genoeg� (afhankelijk van de ingestelde temperatuur).

• Tegelijkkertijd knippert het temperatuurdisplay.

Mogelijkoorzaak van het alarm:

• er werden warme, verse levensmiddelen in het apparaat gelegd;
• bij het overpakken/eruit halen van levensmiddelen is te veel warmerlucht in het apparaat gestroomd.

Het temperatuurdisplay blijkt knipperen totdat de alarmsituatie beeingidg is. Vervolgens schakelt het display automatisch op continu branden over en is het alarmeer geered.

nR Indicatie bij stroomuitval/FrostControl-melding

Staat op het display nR dan betekent dit: De temperatuur van de ingevroren levensmiddelen is door een stroomuitval, door een netspanningsonderbreking in de afgelopen uren of dagen te ver opgelopen.

Zodra het apparaat waar stroom krijgt za de ingestelde temperatuur wee worden aangehouden.

• Wanner u tijdens de melding nR op de Alarm-toets ⑤ drukt, ziet u op het display hoe ver de temperatuur gedu-rende de stroomonderbreking is opgelopen. Controller, afhankelijk van de temperatuurstijging of zichs ontdooiing, of de levensmiddelen nog geschikt� voor consumptie!

De hoogste temperatuur tijdens de stroomonderbreking is ca. 1 min. zichtaar. Daarna toont het display wee ter temperatuur die de levensmiddelen op dat moment hebben. Druk meermaals op de Alarm-toets om de weergave van de hoogste temperatuur voortijdig af te breken.

SuperCool

Afb. A1/⑩: Met de functie SuperCool schakelt u het koelge- deelte over op maximale koeling.

Deze functie is bijzonder geschickt om grote hoeveelheden levensmiddelen, dranken, vers gebak of vers bereide levensmiddelen zo snel möglichk af te koelen.

• Inschakelen: Druk kort op de SuperCool-toets (10) zodate het LED oplicht.
• De koeltemperatuur daalt tot op de koudste Waarde.

Opmerking:

SuperCool verbruikt iotaesmeer stroom. Na ca. 6 uur schakelt de elektronicaECHter weeer automatisch naar de energiebesparende stand terug.

Desgewenst(Int)kunt u de SuperCool-functie ook van tevoren uitschakelen.

• Uitschakelen: Druk nogmaals kort op de SuperCooltoets; het LED gaat uit.

Koelen met ventilator*

Afb. A(1): Hiermee bereikt u over alle plateaus een relatief gelijkmatige temperatuurverdeling; alle levens-middelen zijn even koel, met een instelbare temperatuur. Door de geforceerde luchtcirculatie worden de verschillende temperatuurzones van de normale stand opgeheven.

Deze instelling verdient altijd aanbeveling:

• bij een hoge kamertemperatuur (vanaf ca. 30^ ),
• een hoge luchtvochtigheid, zoals op zomerdagen.
  In-/Uitschakelen: Ventilatorschakelaar (1) drukken. 品 = aan, 0 = uit.

Opmerking:

• Bij een ingeschakelde „ventilator“ stijgt het energieverbruik.
• Om energia te besparen, gaat de ventilator automatischuit als de deur open is.

Afb. B, Indelingsvoorbeeld

1 boter, kaas
2 eieren
3 pakken melk/sap, dranken, flessen
4 conservenblickken
5 zuivelseducten, bakproducten, dranken
6 vlees, worst, vis, kant-en-klare maaltijden
7 fruit, groenten, sla

Koelen bij normal gebruik

Door de natuurlijke luchtcirculatie bij normala gebruik (ventilatoruitgeschakeld) ontstaan verschillende temperatuurzones, die voor het bewaren van de verschillende levensmiddelen gunstig zich.

• Direct boven de groenteladen en gegen dechterwand is het het koudste - gunstig voor bijv. worst- en vleeswaren.
  In het bovenste voorste bereik en in de deur is het het warmste - gunstig voor bijv. smeerbare boter en kaas. Bewaar waarom de levensmiddelen volgens het „indelingsvoorbeeld“, afb. B.

Tips voor het koelen

• Plaatsvlevensmiddelen zodanig dat de lucht goed kan circuleren, dus Niet te zich bij elkaar. Ventilatorluchtgaten* aan dechterkant Niet bedekken - belangrijk voor het koelvermogen!
• Bewaar levensmiddelen alttijd in gesloten verpakkingen; bewaar producten met een hoog percentage alcohol alleen goed afgesloten en staande.
• Als verpakkingsmateriaal zijn recyclbare kunststof, metalen, aluminium, glazen verpakkingen en vershoudfolie geschikt.
• Ethyleengasproducerende en -gevoelige levensmiddelen zoals fruit, groente en sla, alsigt gescheiden bewaren of verpakken, om de houdhaarheid Niet te reduceren; bijv. tomaten Niet met kiwi's of kool bewaren.

Indeling aanpassen

• Het conservenblikkenvak* kurz u verplaatsen en alle opbergvakken zijn voor het reinigen uitneembaar, afb. C1/2: schuif het opbergvak omhoog en neem het er� vorenuit.
• Door het verschuiven van de flessen-en conservenhouserkunt u flessen beeigilen gegen omvallen bij het openen ensluiten van de deur. Bij een uitvoering als in afb. C1 neem dehouser altijd bij het fixeerdeeltje van kunststof.
• Voor het reinigen kan de houder worden weggenomen: Bij een uitvoering

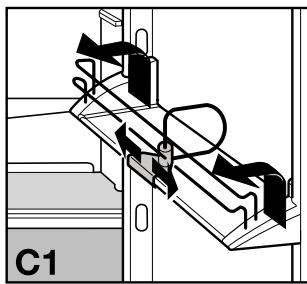

• als in afb. C1: de onderste rand van de houder maar voren trekken en losmaken;
• als in afb. C2: de voorste rand van de houder omhoog schuiven en losmaken.
• De draagplateaus* (roosters of glasplaten)kest u afhankelijk van de hoogte van de producten verplaatsen. Draagplateaus er volgens afl. D1-3 uitenemen.
• Schuif de draagplateaus algid met de aanslagrand ache ter naar boven wijzend terug, waar de levensmiddelen anders aan dechterwand vast konnen vriezen.
• De glasplaten*়ijn door uittrekstops beveiligd gegen ongewild uittrekken, afb. D2.
  Hebt u ruimte voor groe flessen nodig, dan kunt u
• de voorste halve glasplaat zich omhoog heffen en voorzichtig onder de achterste planta schuiven tot de uittrekstops in de openingsen klikken, afb. E1, of
• een half* plateau eruithalen.

De binnenverlichting

wordt automatisch uitgeschakeld wanner het apparaat langer dan ca. 15 minuten open staat. Gaat de binnenverlichting nicht automatisch aan wanner u het apparaat opent maar is het temperatuurdisplay wel verlicht, dan is het gloeilampje misschien defect.

Vervangen van de gloeilamp:

• Type gloeilamp: max. 25 W, de stroom en spanning moeten overeenkomen met de gegevens op het typeplaatje. Gebruik enkel gloeilampen met bezelfde afmeting. E14-fitting.
• Schakel het apparaat UIT. Trek de stekker UIT het stopcontact of schakel de zekering in de meterkast UIT.
• Druk de boven- en onderkant van het afdekkapje, afb. F1, in 1 en wip het kapje aan de achterkant los 2.
• Vervang de gloeilamp, afb. F2.
• Zet het afdekkapje anschter谈起 en druk de boven- en onder-kant vast.

SuperFrost

Met de SuperFrost-functie zorgt u ervoor dat verse levensmiddelen zo snel möglichk door en door bevriezen, verwijl reeds ingevroren levensmiddelen een „koudereserve" krijgen. Zo blijven voedingswaarde, uiterlijk en smaak van de ingevroren levensmiddelen het Beste bewaard.
Op het typeplaatje (zie afb. A2, ④, onder „Invriescapaciteit ... kg/24h”) vindt u hoeveel kilo verse levensmiddelen u binnen 24 uur maximaal kunt invriezen. De invriescapaciteit is afhankelijk van het model en de klimaatklasse van het apparatus.

Invriezen met SuperFrost

• Druk kort op de SuperFrost-toets ④ zodate het LED oplicht. De temperatuur daalt; het apparaat werkt met koeling.
  Bij een geringe hoeveelheid in te vriezen levensmiddelen ca. 6 eer wachten/voorvriezen - gewoonlijk is dit lang genoeg. Wacht bij de maximale hoeveelheid levensmiddelen, zie het typeplaatje onder „Invriescapaciteit“, ca. 24 eer.
• Daarna de verse levensmiddelen erin leggen, bij voorkeur in de bovenste laden.
• SuperFrost worden automatischuitgeschakeld, afhankelijk van de ingevroren hoeveelheid (variërend van 30 tot 60 eer). Na het invriezen gaat het SuperFrost-LED UIT - het apparaat werkt wee in de normale energiebesparende stand.

Opmerking: Schakel SuperFrost nicht in

• wanner u reeds ingevroren diepvriesproducten in het apparaat legt;
• bij het invriezen van minder dan 2kg verse levensmidden per dag.

Aanwijzingen voor het invriezen en bewaren

• De volgende levensmiddelen kutu invriezen: vlees, wild, gevogelte, verse vis, groente, fruit, zuivelseproducten, brood, bakkerijproducten, kant-en-klare maaltijden. Ongeschikt zichn: kropsla, rammenas, druiven, hele appels en peren, vet vlees.
• Als verpakkingsmaterialaal zich geschickt: diepvrieszakjes, voor hergebruik geschikte koelkastdozen van kunststof of metaal (bijv. aluminium).
• Breng in te vriezen levensmiddelen nooit in contact met ingevrøren levensmiddelen. Leg uitsluitend droge verpakkingen in het apparaat zodat ze Niet aan elkaar+kunnen vastvriezen.
• Schrijf.altijd de invriesdatum en inhoud op de verpakkin-gen. Houd u aan de maximale houdbaarheid om kwal-teitsverlies te voorkomen.
• Verpak levensmiddelen die u selbst invriest aktijd in afgeme-ten porties. Houd bij voorkeur de volgende hoeveelheden per portie aan, om de porties meteen door en door te laten bevriezen:
• fruit, groente: max. 1 kg,

• vlees: max. 2,5 kg.

• Blancheer groenten na het wassen en afmeten van de porties door ze 2-3 Minutes in kokend water onder te dompelen enervoigens snel onder koud water af te spoelen. Gebruikt u een stoompan of magnetron, lees dan de bijbehorende gebruiksaanwijzing.

• Voeg geen zout of specerijen toe aan verse levens-middelen en te blancheren groente. Voeg aan overige levensmiddelen slechts weinig zout en specerijen toe: verschillende spece-rijen veranderen door het invriezen van smaak.
• Vries geen flessen en pakken met koolzuurhoudende dranken in aangezien deze{kunnen exploderen. Haal flessen die u snel wilt koelen uiterlijk na eén ur al weer uit het apparaat!
• Bewaren: De afzonderlijke laden en plateaus können max. 25 kg levensmiddlesden dragen.
• VarioSpace: Door de 2^e en 3^e lade en het draagplateau eruit te halen krijgt u over 2 ladehoogten plaats voor grote levensmiddelen. Gevogelte, vis, grote stukken wild en hoog gebak+kunnen als eén stuk worden ingevroren.
• Als u het maximale volume wilt gebruiken,kest u de laden eruit nemen en de vriesproducten direct op de plateaus bewaren.
• Enkel de onderste lade moet.altijd in het apparaat blijven.
• Als u de bovenste lade eruit neemt,要去 erop letten dat u de luchtgaten van de ventilator Niet afdekt,dat is heel belangrijk voor een goed functioneren van het apparaat.

• Laden eruit halen, afb. G1: trek de lade tot aan de aan-slag maar voren en til hem eruit.
• Draagplateau eruit halen, afb. G2: de 2^e en 3^e lade er uitenemen, draagplateau vooraan opheffen en er uittrekken. Plateau terugzetten: draagplateau er gewoon inschuiven en vooraan inklikken.
• Bewaar bezelfde soort levensmiddelen algijd bij elkaar. Zo voorkomt u dat de deur te lang open staat en bespaart u energia.

• Houd u aan de voorgeschreven bewaartijden.

• Ontdooien: Haal steeds slechts zoveel levensmiddelenuit het apparaat als u direct nodig hebt. Verwerk eenmaal ontdooide levensmiddelen zo snel möglichk tot een gerecht.
  Ingevroren levensmiddelen kutu als volgt ontdooien:

• in een oven/heteluchtoven;

• in een magnetron;
• bij kamertemperatuur;
• in het koelgedeelte: de warmte die voor het ontdooien nodig is, worden aan de overige levensmiddelen onttrokken.
• Reeds enigszins ontdoide platte porties vlees en vis können—heet bereid worden.
• Groenten kunt u direct bereiden, zonder dat u ze ontdooit (in de helft van de tijd die normalaal nodig is om.gaar te worden).

Het info-system*

De ingevroren levensmiddelen要去en binnen de aanbevolenbewaartijd worden gezruikt.

De getallen:tussen de symbolen in afb. G staan voor de bewaarduur in maanden voor meerdere soorten diepvries-producten.

De vermelde bewaartijden zijn richtwaarden voor vers in te vriezen levensmiddelen. Of de minimale of maximale bewaartijd geldig is, hangt van de kwaliteit van de levensmiddelen en de voorbehandeling af. Houd voor de wat vettere levensmiddelen alsijd de minimale bewaartijd aan. Andere richtwaarden zijn:

Lam 6 tot 12 maanden

Konijn 4 tot 8 maanden

Worst, ham 2 tot 4 maanden

Kant-en-klare gerechten 2 tot 4 maanden

Kaas, brood, bakproducten 2 tot 6 maanden

Van gistdeeg gebakken gebak 1 tot 5 maanden

Consumptie-iks 2 tot 3 maanden

Het invriesplateau*

Hiermee vriest u bessen, kruiden, groenten en anderekleine diepvriesproducten in. De levensmiddelen behouden hun vom en+zijn later eenvoudiger in porties te verdelen.

• Verdeel de diepvriesproducten losjes over het invriespla-teau, afb. H.
  Schuif het invriesplateau in de bovenste lade. Laat de levensmiddelen 10 à 12 uur invriezen, stop ze cervolgens in een diepvriesdoos of -zak en leg ze in een lade.
• Ontdooien: Spreid de ingevroren levensmiddelen losjes naast elkaar UIT.

De koudeaccu's*

voorkomen bij stroomuitval dat de temperatuur te nsel oploopt - de kwaliteit van de levensmiddelen blijft better bewaard.

• De koudeaccu's aunt u ruimtebesparend in het invriesplateau invriezen en bewaren, afb. J.
• Wilt u ingevroren levensmiddelen bij een eventuele storing zo lang möglichk hunnen bewaren, leg dan de bevroren accu's in de bovenste lade direct op de levensmiddelen.

IJsblokjes make

• IJsblokjeshounder met water vullen.
• IJsblokjeshouder in het apparaat zetten en latent bevriezen.
• Vervorm de houder enigszins om de ijsblokjes eruit te latelyen springen of houd hem even onder stromend water.

Tips voor het ontdooien

Het NoFrost-system zorgt ervoor dat het apparaat automatisch worden ontdooid.

In de koelruimte

Het vrijkomende vocht op dechterwand van de koelruimte worden via de dooiwaterafvoer maar een verdampingsschaal buiten de koelruimte afgevoerd. Het dooiwater verdampt door de warmte van de compressor - waterdruppels gegen dechterwand zijn een gevolg van het ontdooiprocesse en heel normala.

• U hoeft er slechts voor te zorgen dat het dooijwater ongehinderd door de afvoeropening (pijl in afb. A) in dechterwand kan wegstromen.

In de vriesruimte

Het vrijkomende vocht staat op de verdamper neer, worden periodiek ontdooid en verdampt.

Door de automatische ontdooiing blijdt de vriesruimte alkijt vrij van ijs en kan hetijdrovende en moeizame handmatige ontdooien achechterwege blijven.

Reinigen

• Trek alsijd de stekker uit het stopcontact of schakel de zekering in de meterkast uit, voordat u het apparaat schoonmaakt.
• Binnenruimte en delen van het interieur met lauwwarm water en een beetje schoonmaakmiddel met de hand reinigen. Gebruik geen stoornreinigingsapparaat teneinde verwondingen en beschadigingen te voorkomen. Gebruik nooit schurende/krassende sponsjes of ge-concentreerde schoonmaakmiddelen en gebruik geen producten die zand, zuren of chemische oplosmiddelen bevatten.
• Gebruik bij voorkeur zachte poetsdoeken en een pH-neu-trale allesreiniger.
• Let erop dat er geen water in de afvoergoot, ventilatier-roovers of elektrische delen dringt. Maak het apparat goed droog met een doek.
• Beschadig of verwijder het typeplaatje aan de binnenkant van het apparaat nooit: het is belangrijk voor de technische dienst.
• De boterdoos kunt u in de vaatwasmachine plaatsen. De plateaus, glasplaten en de overige uitrusting moet u met de hand reinigen: ze zijn nicht vaatwasmachinebestendig.
• U kurz draagplateaus en opbergvakken demonteren om ze te reinigen. Trek de beschemfolie van de sierlijsten.
• Reinig de dooijwater-afvoeropening in dechterwand boven de groenteladen regelmatig, afb. A, pijl. Gebruik indien nodig een spits hulpmiddel, bijv. een wattenstaafje.
• Reinig de ventilatieroosters regelmatig, bijv. met een kwast of stofzuiger. Stof verhoegt het energieverbruik.
• Steek verzolgens de stekker werk in het stopcontact (of schakel de zekering in de meterkast waar in) en schakel het apparaat in. Leg de levensmiddelen waar terug in het apparaat zodra de temperatuur begint te Dalen.

Moet het apparaat voor langerearenduit geschakeld worden, maak het dan leeg, trek de stekker uit het stopcontact, maak het op de hierboven beschreiben manier schoon en LAST de deur van het apparaat open staan om geurvorming te voorkomen.

Het apparaat is zodanig geconstrueerd en gefabriceerd dat storingen nagenoeg Niet voorkomen en een lange levensduur gegarandeerd is.

Doet zich desondanks een storing voor, ga dan a.u.b. na of deze misschien het gevolg is van een verkeerde bediening. Is dit het geval dan要去en we helaas - ookijdens de garantietermijn - de reparatiekosten in rekening brengen.

De volgende storingen kurz u selbst opsporen en verhelpen:

Storing mogelijke oorzaak en oplossing

Het apparaat werkt nicht, het display blijdt donker.

Is het apparaat correct ingeschakeld?
- Zit de stekker goed in het stopcontact?
- Is de zekering in de meterkast in orde? De aangegeven temperatuur daalt langzaam op -28 °C.

De binnenverlichting brandt nicht.

Is het koelgedeelte ingeschakeld?
- Stond de deur langer dan 15 min. open?
Is het gloeilampje defect? Vervang het lampje als onder „Binnerverlichting" beschreiben.

Het apparaat maakt te veel lawaai.

• Staat het apparaat op een stevige ondergrond? Worden meubels/voorwerpen naast het apparaat door het draaiende aggregaat aan het trillen gebracht?

Zet de flessen en verpakkingen eventueel van elkaar af.

• Normaal zijn: stromingsgeluiden (borrelen of ruisen) veroorzaakt door het koelmiddel dat in het koelmiddelcircuit stroomt. Een kort klikken. Dit ontstaat.altijd als de compressor (de motor) automatisch in- of uitgeschakeld worden.

Brommen van de motor. De motor bromt even iets harder als het aggregaat worden ingeschakeld. Bij een ingeschakelde SuperFrost, net erin gelegde levensmiddelen of nadat de deur lang openstond, neemt de koelcapaciteit automatisch toe. Het diepe Ronken worden veroorzaakt door de luchtstromingsgelui-den van de ventilator.

Het apparaat geeft een alarmsignaal, de temperatuur is nicht laag genoeg.

Hebt u er een te grote hoeveelheid verse levensmiddelen ingelegt zonder SuperFrost? (zie passage „SuperFrost"
- Sluit de apparaatdeur goed?
Is er voldoende be- en ontluchting? Ventilatieroofter eventuel vrijimake
- Is de omgevingstemperatuur te hoog? (zie passage „Bepalingen")
Werd het apparaat te vaak of te lang geopend?
Eventueel afwachten of de gewenste temperatuur vanzelf weer worden bereikt.

Op het display staat nR .

• De stroom was uitgevalten. Handel als onder „Indicatie bij stroomuitval/FrostControl-melding" beschreiben.

De compressor loopt lang

• Dat is bij energiezuinige modellen functioneel in orde. De toerrentalgeregelde* compressor schakelt bij minder koudevraag op een lager toerental om. Hoewel de compressor daardoor bijna continu gaat draaien, worden er toch energia gespaard.

Technische Dienst en typeplaatje

Kunt u geen van de hierboven beschreiben oorzaken vaststellen en de storing Niet zich vermelen of verschijnt op het temperatuurdisplay een foutmelding ,F0" tot ,F5" dan is er spreke van een storing. Neem in dit geval contact op met de dichtstbijzijnde technische Dienst (zie bijgevoegd overzicht). Geef het nummer van de foutmelding (F1 enz.) door evenals de

volgende gegevens op het typeplaatje, afl.:

de typeaanduiding ①

het servicenummer ②

het apparaatnummer ③

Hierdoor worden een snelle en efficiente service möglichk. Het typeplaatje vindt u op de linker binnenkant van het apparaat.

Laat het apparaat zicht tot de klantendienst kommt om een nog groter koudeverlies te vermijden.

Draairichting deur veranderen

Afb. A: Indien nodig kurz u de draairichting van de deur veranderen. Zie anders de kolom hiernaast „Bevestiging en montage".

Wip het afdekdeel ① en ② er maar voren af.
- Klap bevestigingshoek (15) omhoog en schroef hem eraf. Monteer hem later bij het bevestigen in de ombouwkast aan de andere kant waar metdezelfde schroeven (14).
- Druk de lagerafdekkingen ③ zijdelings met een spits gereedschap in, neem ze eruit.
- Draai in het scharnier de buitenste schroef (5) voor de helft, de binnenste schroef volledig eruit - eenvoudigere demontage.
- Open de bovenste deur een stukje, schuif hem met het scharnier ④ maar buiten en neem beiden weg.
- Neem de scharnierpen ⑦ eruit, zwenk de onderste deur eruit en neem hem eraf.
Wip het afdekstopje ⑨ er met een mesuit.
Zet de scharnierpen ⑧ maar de andere kant over.
- Demonteer de bevestigingshoek ⑩ en het afdekkapje ⑬. Druk hiervoort het afdekkapje samen en kantel het omlaag. Monteer de bevestigingshoek later bij het bevestigen in de ombouwkast aan de andere Kant weer metdezelfde schroeven ⑭.
- Schroef het scharnier midden (1) eraf en schroef het 180^ gedraaid met bezelfde schroeven (5) aan de andere kant erop. Voor een eenvoudigere montage: draai de buitenste schroef er voor de helft in,zet het scharnier met het sleutelgat erop en schuif het maar binnen, schroef het met een tweede schroef vast.
- Zet de onderste deur op de scharnierpen ⑧ , sluit de deur, zet de middelste scharnierpen ⑦ erin.
- Let op de onderlegringen!
- Boven: Draai de buitenste schroef ⑤ geheel eruit en voor de helft aan de andere kant erin.
- Plaats de bovenste deur op de pen ⑦ en sluit de deur.
- Zet het bovenste scharnier ④ samen met de pen ⑥ in het deurlager, hang het op de voorgemonteerde schroef ⑤, schuif het maar binnen en zet het met een tweede schroef vast.
- Controller of de deuren goed uitgelijnd zich, corrigeer EVT.
- Draai alle schroeven vast.

Inbouwaanwijzingen

• Afb. B: Lijn het keukenkastje met een waterpas en een winkelhaakuit. Gebruik indien nodig onderlegblokjes. De draagplateaus en zijwanden van het kastje moeten haaks op elkaar staan.
• Het koel-/vriesapparaat enkel in stabiele meubelstukken inbouwen.
• Houd de ventilatieopengingen beslist vrij:
• De diepe van de ontluchtingsschacht aan de achterkant van het kastje要去 min. 38 mm bedragen.
• Voor de be- en ontluchtingsopeningen in de plint van het keukenkastje en het ombouwmeubel boven is min. 200 cm² vereist.
• Controller de inbouwmaten volgens afb. B. De positie van de naad van de keukendeurtjes要去 zich terplaatse van de naad van de deuren van het apparaat bevinden!

Bevestiging in het keukenkastje

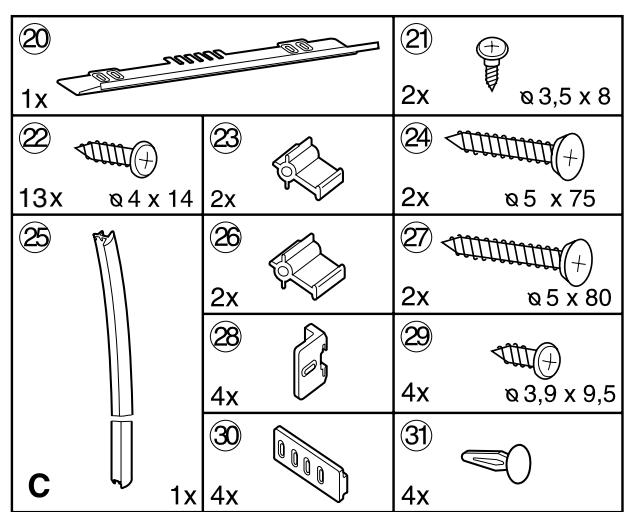

• Afb. C-E: Alle bevestigingsdelen zich bij het apparaat gevoegd.

• Afb. D: Schuif de opvulstrook ② in de opname zodat hij aan de kant van de deurgreep uitgelijnd is, schroef hem met kraagschroeven ② op het apparaat.

• Let er bij het leggen van de kabel van de elektrische leiding op dat het apparaat na de inbouw gemakkelijk kan worden aangesloten.

• Schroef bevestigingshoek (15) met bezelfde schroeven weer erop (indien nog nicht gemonteerd).
  Schuif het apparaat in de nis
• dicht gegen de kant met de deurgreep.
• Onder: Lijn de voorkant van de scharnieren met het om-bouwmeubeluit.
• Boven: Breng de voorkant van de omhoog geklapte bevestigingshoek (15) in een lijn met het ombouwmeubel. De afstand:tussen de voorkant van het meubel en de behuizing van het apparaat要去 43mm bedragen, zie afb.D3.
• Schroef het apparaat in het ombouwmeubel vast:
• aan de scharnierkant door de scharnieren en afstands-hulzen met lange schroeven. Verwijder, om gemakkelijker te{kunnen schroeven het afdekdeel ② (indien dit nog nicht gebeurd is):

Bij een 19 mm dikke meubelwand:

Gebruik schroef 245× 75 e

eenkleineafstandshuls ② 3

Bij een 16 mm dikke meubelwand:

Gebruik schroef 5 x 80 en

een grote afstandshuls 29.

• Aan de bodem door de scharnieren (12).
• Demonteer, indien dit nog nicht gebeurd is, het afdekkapje ⑬ en bevestigingshoek ⑩ voor de montage van het profiel, afl. D2/A.
• Snij het profiel © op de hoogte van de nis af endek hiermee de spleet aan de kant van de deurgreep tussen apparaat en wand van het keukenkastje af: Druk het profiel in de spleet.
• Aan de kant van de deurgreep: Schroef het apparaat vast. Zet de bevestigingshoek (15) gegen de wand van het keukenkastje en schroef hem met schroeven (2) vast, klap het afdekkapje waar maar binnen.
• Schroef de bevestigingshoek ⑩ waar eraan: Zet de hoek tegen de wand van het keukenkastje en schroef hem met schroef ② vast, afb. D2. Druh het afdekkapje ⑬ erop.
• Boven: Lijn de opvulstrook (2) parallel onder de boven-kant van het meubel UIT (hij mag er Niet uitsteken), afb. D1.
• Monteer alle afdekdelen en stopjes wee.

Keukendeurtje monteren

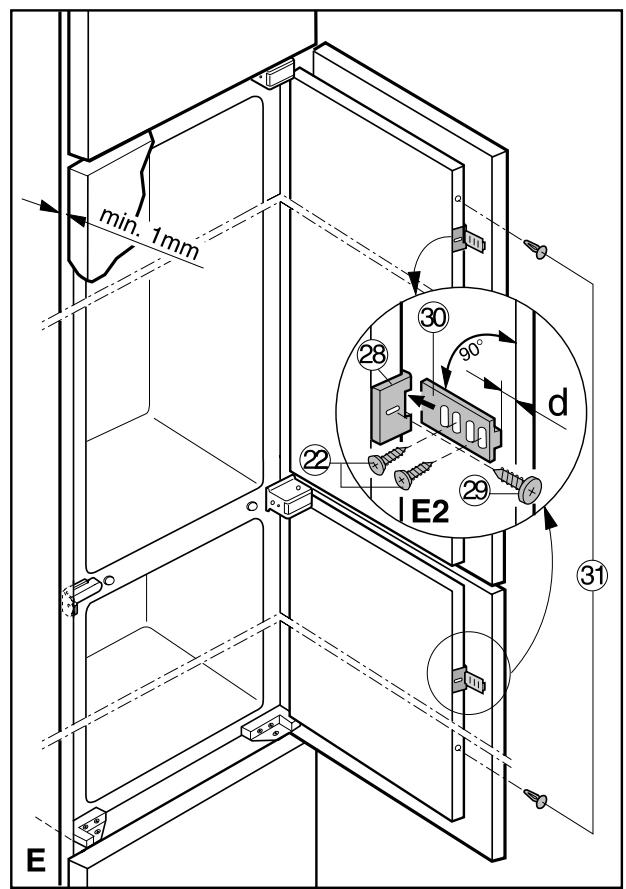

• Afb. E: Schroef de deurkoppeldelen 28, afhankelijk van de hoogte van de deurgreep en bij een meerdelige deur, op de voorgestanse gaten met schroeven 29 vast.
• Open de deur volledig en schuif de koppelrails ⑤ erin, schroef ze met schroeven ② aan de meubeldeur vast. Houd de afstand d ten opzichte van de buitenkant van de meubeldeur aan:

d = wand dikte van ombouwmeubel +3mm

• Stel het deurkoppeldeel ② zodanig af dat de meubeldeur indien gesloten aan de kant van de deurgreep Niet gegen het ombouwmeubel aan ligt, houd min. 1 mm afstand aan!
• Monteer indien nodig een extra deurkoppeling!
• Sluit de ongebruikte gaten in de apparaatdeur met stopjes ③) af.

De fabrikant werkkt voortdurend aan de verdere ontwikkeling van alle typen en modellen. Hebt u er waarom a.u.b. betrip voor dat wij wijzigingen in vorm,uitvoering en techniek moeten voorbehonden.
