MODE D'EMPLOI CTNES 4653 LIEBHERR
Protection de l'environnement
Les matériaux d'emballage sont fabriqués à partir de matières recyclables.
- Carton ondulé/carton
- Pièces moulées en polystyrène
- Feuilles en polyéthylène
- Colliers de serrage en polypropylène
- Les matériaux d'emballage ne sont pas des jouets pour les enfants! Danger d'étouffement avec les films plastiques!
- Veuillez apporter les matériaux d'emballage dans une déchetterie publique.
Votre ancien appareil contient encore des matières de valeur. Il doit faire l'objet du tri de déchets.
- Mettez votre ancien appareil hors service. Pour cela, le débrancher et couper le câble d'alimentation électrique. Veuillez détruire la serrure pour éviter que les enfants, en jouant, puissent rester enfermés à l'intérieur de l'appareil.
- Veillez à ne pas déterminer le circuit frigorifique de votre ancien appareil lors de son enlèvement ou de son transport dans une déchetterie appropriée.
- Pour tout renseignement sur le fluide réfrigérant contenu, consultez la plaquette signalétique.
- L'élimination des anciens appareils doit être effectuée dans les règles de l'art selon les prescriptions et les législations locales applicables.
Classe climatique
L'appareil est conçu pour fonctionner à certaines températures ambiantes, suivant sa classe climatique. Celles-ci ne doivent pas être dépassées. La classe climatique de votre appareil est indiquée sur la plaquette signalétique :
| Classe climatique | Température ambiente |
| SN | + 10° à + 32 °C |
| N | + 16° à + 32 °C |
| ST | + 18° à + 38 °C |
| T | + 18° à + 43 °C |
Recommandations et consignes de sécurité
- Afin d'éviter tout accident matériel ou corporel, nous vous recommandons de faire appel à une deuxième personne pour déballer et mettre en place l'appareil.
- Si l'appareil est endommagé avant l'installation, prendre immédiatement contact avec le fournisseur.
- Pour garantir la sécurité de fonctionnement de l'appareil, respecter scrupuleusement les instructions de la notice concernant la mise en place et le raccordement électrique.
- En cas de panne, débrancher l'appareil ou ôter le fusible.
- Pour débrancher l'appareil, saisir directement la prise, ne pas tirer sur le câble.
- Afin d'éviter tout risque pour les utilisateurs de l'appareil, les réparations et interventions ne doivent être effectuées que par un Service Après-Vente agréé. Cette consigne s'applique également au remplacement du câble d'alimentation.
- Ne pas manipuler de flammes vives ou d'appareils pouvant provoquer un incendie. Lors du transport et du nettoyage de l'appareil, il convient de veiller à ne pas endommager le circuit frigorifique. En cas de dommages, tenir l'appareil éloigné de toute source de chaleur et bien aérer la pièce.
- Ne pas utiliser le socle, les tiroirs, les portes, etc... comme marchepied ou comme support.
- Cet appareil ne s'adresse pas aux personnes (enfants inclus) représentant des handicaps physiques, sensoriels ou mentaux ou aux personnes ne disposant pas d'une expérience et de connaissances suffisantes, sauf si ces dernières ont bénéficié d'une surveillance initiale ou ont reçu des instructions relatives à l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité. Les enfants ne doivent pas être laissés sans surveillance afin de s'assurer qu'ils ne jouent pas avec l'appareil.
- Évitez le contact permanent de la peau avec des surfaces froides ou des produits réfrigérés / surgelés. Cela est susceptible de provoquer des douleurs, une sensation d'engourdissement et des gelures. En cas de contact prolongé de la peau, prévoir les mesures de protection nécessaires, comme par ex. l'usage de gants.
- Ne pas consommer la glace alimentaire, plus particulièrement la glace à l'eau et les glacons, à la sortie du congélateur, afin d'éviter tout risque de brûlures pouvant être provoquées par les températures très basses.
- Pour éviter tout risque d'intoxication alimentaire, ne pas consommer d'aliments stockés au-delà de leur date limite de conservation.
- Cet appareil est donc pour la réfrigération, la congélation et la conservation de denrées alimentaires ainsi que pour la préparation de glaçons. Il est strictement réservé à un usage domestique. En cas d'utilisation en milieu professionnel, il convient de respecter les réglementations s'appliquant à la profession.
- Ne pas conserver de matières explosives ni de produits en bombe à gaz propulseur inflammable (butane, propane, pentane, etc.) dans votre appareil. En cas de fuite éventuelle, ces gaz risquent en effet de s'enflammer au contact d'éléments électriques de votre appareil. Les produits en bombe concernés sont identifiés par l'étiquette indiquant leur composition ou un symbole représentant une flamme.
- Ne pas utiliser d'appareils électriques à l'intérieur de l'appareil.
Ce mode d'emploi est valable pour plusieurs appareils, des différences sont par conséquent possibles.
Dimensions
Mise en place
- Eviter d'installer l'appareil à un endroit directement exposé à une source de chaleur (rayons de soleil, cuisinière, chauffage ou autre).
- Le sol doit être horizontal et plan. Pour compenser les éventuelles irrégularités du sol, régler la hauteur des pieds de l'appareil à l'aide de la clé fournie.
- Ne pas déplacer les grilles de ventilation. Veiller à une bonne ventilation de l'appareil.
- Ne poser aucun appareil générateur de chaleur (four à micro-ondes, grille-pain etc.) sur votre appareil.
- Le site d'installation de votre appareil doit impérativement être conforme à la norme EN 378, à savoir un volume de 1m³ pour 8 g de fluide réfrigérant type R 600a, pour interdire toute formation de mélange gaz-air inflammable en cas de fuite dans le circuit frigorifique. Les données relatives à la masse de réfrigerant sont indiquées sur la plaquette signalétique à l'intérieur de l'appareil.
- Ne pas raccorder l'appareil sur une borne avec d'autres appareils - danger de surchauffe.
Raccordement électrique
Assurez-vous que le courant (courant alternatively) et la tension correspondent bien aux indications de la plaquette signalétique de l'appareil (située à l'intérieur du réfrigérateur à gauche). Le fusible de protection doit être au moins de 10 A. S'assurer également que la prise de courant n'est pas située derrière l'appareil et qu'elle est facilement accessible.
Ne brancher l'appareil qu'à une prise de courant conforme avec mise à la terre.
Recommandations pour les économies d'énergie
- Eviter les ouvertures prolongées ou inutiles de la porte.
- Laisser refroidir les aliments chauds à température ambiante avant de les ranger dans l'appareil.
Mise en marche et arrêt de l'appareil
Il est recommandé de nettoyer l'intérieur de l'appareil avant la mise en service (voir chapitre "Nettoyage" pour de plus amples détails).
Mise en marche : brancher l'appareil afin de le mettre en service.
- L'affichage de la température D indique la température intérieure réglée (Réfrigérateur).
- Le voyant rouge d'alarme s'allume. Le voyant rouge d'alarme s'éteint dès que la température du congélateur est suffisamment basse.
Arrêt : arrêter l'appareil en le débranchant ou en positionnant le bouton de réglage température T sur "0".
Réglage de la température
En actionnant le bouton T du thermostat, vous pouvez ajuster la température intérieure.
La valeur de température désirée qui est indiquée sur l'affichage D change en fonction du réglage du thermostat.
Si vous conservez des aliments surgelés dans la partie congélateur, nous recommandons un réglage entre les positions 5°C et 3°C. La température du compartiment sera alors de -18°C ou plus basse.
Remarque : l'affichage n'indique pas la température intérieure réelle, mais le réglage de la température souhaitée.
Affichage de la température congélateur
Lorsque la température du congélateur est assez BASSE, "l'affichage de la température congélateur" s'allume. Au besoin, modifier la position du thermostat.
Affichage de la température congélateur
Touche d'arrêt alarme
L'appareil est équipé d'une fonction d'alarme.
Alarme - portes ouvertes :
Lorsque l'une des portes de l'appareil reste ouverte plus de 60 s, l'alarme sonore retentit. En appuyant sur la touche d'arrêt alarme, le signal sonore s'arrête. En refermant la porte, vous réactivez la fonction d'alarme.
Alarme - température du congélateur trop élevée :
Lorsque la température du congélateur est trop élevée, l'alarme sonore retentit et la LED de la touche d'arrêt alarme clignote.
En appuyant sur la touche d'arrêt alarme, le signal sonore s’arrête et la LED cesse de clignoter pour s'afficher en permanence. La LED s’éteint lorsque que la température du congélateur redevient suffisamment froide.
Ce cas peut se présenter :
- lorsque, la porte du congélateur étant restée trop longtemps ouverte, de l'air chaud ambiant s'est introduit dans le congélateur
- sur un appareil défectueux.
Contrôler les produits alimentaires pour voir si ceux-ci sont décongelés ou avariés. Si la LED d'alarme ne s'éteint pas, s'adresser au service après-vente (voir paragraphe Pannes éventuelles).
Touche d'arrêt alarme
Caractéristiques de l'ampoule
: 25 W (ne utiliser en aucun cas une ampoule de plus de 25 W). Respecter la tension indiquée sur la plaquette signalétique de votre appareil. Douille : E 14.

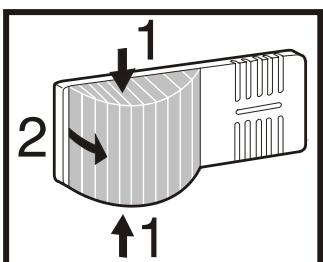

Débrancher la prise de l'appareil ouptrer le fusible.
- Serrer le cache 1, le désencliper et le décrocher à l'arrière 2.
- Remplacer l'ampoule. En vissant, veiller à ce que le plan de joint du socle de l'ampoule soit propre.
- Accrocher à nouveau le cache à l'arrière et l'enclipser latéralement.
Intérieur modulable
Les surfaces de rangement peuvent être déplacées suivant la place nécessaire. Pour retirer une clayette, tirer jusqu'à mi-distance, puis la basculer vers le haut ou vers le bas pour la sorting.
Quand vous la remettez en place, veillez à ce que les butées situées à l'arrière soient orientées vers le haut, afin d'éviter que les denrées se collent sur la paroi.

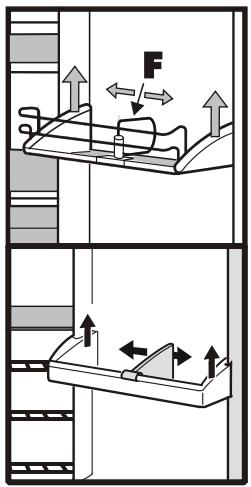

Pour changer de place les balconnets de porte (selon équipement)
soulever verticalement les balconnets, les retirer vers l'avant et les replacer à la hauteur voulue en procédant dans le sens inverse.
En modifiant la position de la cloison de maintien bouteilles F, vous évitez que les bouteilles ne se renversent à l'ouverture et à la fermeture de la porte.
Si vous avez besoin de place pour ranger de grandes bouteilles ou des récipients volumineux, pousser au fond la demi-table.
Balconnet bouteilles
Le balconnet bouteilles vous offre un espace supplémentaire pour la réfrigération des boissons.

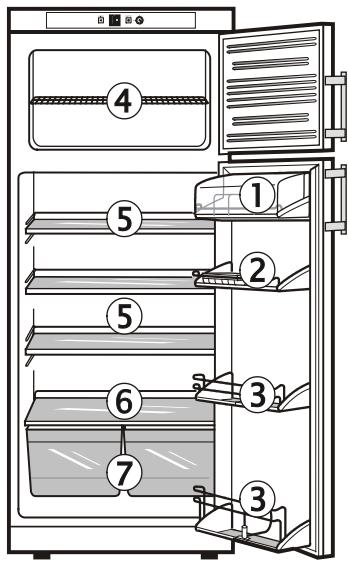

Exemple de rangement
• Beurre, fromage Θ Oeufs • Petites bouteilles, conserves, tubes 4 Produits surgelés, glaçons Viandes, charcuterie, produits laitiers 6 Pâtisseries, plats cuits, boissons Fruits, légumes, salades,
Conseils
- Les aliments qui ont tendance à dégager ou à absorber les odeurs ou les saveurs d'autres aliments, ainsi que les liquides, doivent toujours être conservés dans des récipients hermétiques ou recouverts d'une protection. Stocker les alcools forts uniquement en position verticale et dans des bouteilles bien fermées.
- Les fruits, légumes et salades peuvent être conservés sans emballage dans les tiroirs du réfrigérateur.
- N'utiliser que des emballages réutilisables et convenant à la conservation (plastique, métal, aluminium, verre).

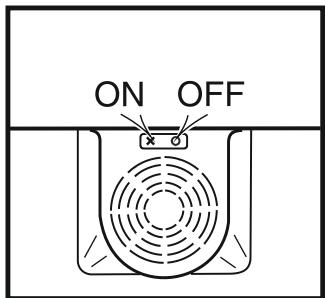

Réfrigérer avec le ventilateur
Vous obtenez ainsi une répartition relativement régulière de la température à tous les étages de rangement ; toutes les denrées ont la même fraîcheur, la température pouvant être sélectionnée. La circulation forcée de l'air permet en effet d'égaliser les différents domaines de températures du régime normal.
Il est recommandé :
- pour une température ambience élevée (à partir d'environ 30 °C),
- en cas de haute humidité de l'air, comme par ex. certaines journées d'été.
Mise en marche/Arrêt : actionner l'interrupteur du ventilateur. 0 = Marche, 1 = Arrêt.
Congélation

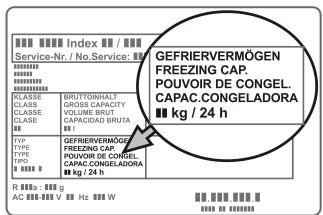

La plaquette signalétique vous indique la quantité maximale d'aliments (en kg) que vous pouvez congeler en l'espace de 24 heures ("Pouvoir de congélation"). Cette valeur maximale varie selon le type d'appareil et sa classe climatique.
Congélation
Actionner la touche Superfrost S. Le voyant correspondant s'allume. - Attendre 24 heures. - Introduire ensuite les produits frais à congeler. La congélation au moyen de la fonction Superfrost s'arrête automatiquement au bout de 65 heures.
Le mode superfrost n'est pas nécessaire si :
- vous introduisez des surgelés dans votre congélateur,
- vous souhaitez congeler jusqu'à 1 kg de produits frais par jour.
Conseils pour la congélation et la conservation
- Aliments pouvant être congelés : Viandes, gibier, volailles, poissons frais, légumes, fruits, produits laitiers, pain, pâtisseries, plats cuisinés. Aliments pour lesquels la congélation est déconseillée : Laitue, radis, raisins, pommes et poires entières, viandes grasses.
- Emballez toujours les aliments que vous congelez vous-même en portions adaptées à votre consommation courante. Pour une congélation rapide et correcte, respectez les quantités suivantes dans chaque paquet : fruits et légumes : paquets de 1 kg maximum, viandes : paquets de 2,5 kg maximum.
- Les légumes doivent être blanchis après avoir été lavés et répartis en portions (les plonger 2 à 3 minutes dans l'eau bouillante, puis les refroidir rapidement en les passant sous l'eau froide).
- Ne pas saler ni épicer les produits frais et les légumes blanchis avant de les congeler. Les autres aliments peuvent être légèrement salés et épicés. Certaines épices perdent de leur saveur lors de la congélation.
- N'utiliser que des emballages disponibles dans le commerce, type sacs de congélation, récipients recyclables en plastique, métal et aluminium.
- Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne collent entre eux en se congelaント继续翻译这个句子，不要发明内容。从上下文理解，仅纠正给定的段落：
Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne collent entre eux en se congelaント继续翻译这个句子，不要发明内容。从上下文理解，仅纠正给定的段落：
Ne pas placer des produits frais à congeler au contact de produits déjà congelés. Veiller aussi à ce que les paquets soient secs, pour éviter qu'ils ne collent entre eux en se congela
- Indiquer le contenu et la date sur les paquets à congeler et respecter scrupuleusement la date limite de conservation.
- Ne jamais placer de bouteilles ou canettes contenant une boisson gazeuse dans le congélateur, car elles pourraient exploser.
- Les soins apportés à la décongélation sont aussi importants que lors de la congélation. En règle générale, ne décongeler que la quantité nécessaire à votre consommation. Cuisiner ou utiliser aussi rapidement que possible les aliments venant d'être décongelés.
Les aliments congelés peuvent être décongelés de la manière suivante :
-dans le four à chaleur tournante, -dans le four à micro-ondes, -à température ambiante, -dans le réfrigérateur; le froid dissipé est utilisé pour la réfrigération des autres alimentés.
Des portions peu épaisses de viande et de poisson peuvent être cuisinées en cours de décongélation. Les légumes peuvent être cuits alors qu'ils sont encore congelés (temps de cuisson réduit de moitié).
- Remplir d'eau le bac à glaçons.
- Insérer le bac à glaçons dans le support du congélateur.
- Les glaçons se détachent lorsqu'on tord légèrement le bac ou lorsqu'on le passe un court instant sous l'eau courante.
Partie réfrigérateur
La partie réfrigérateur de votre appareil est à dégivrage automatique. L'eau de dégivrage est recueillie dans un bac, d'où elle s'évapore ensuite grâce à la chaleur dégagée par le compresseur.
Veillez également à ce que l'eau de dégivrage puisse s'écouler sans entrave par l'orifice d'écoulement situé
Au-dessus des bacs à légumes. Pour de plus amples détails à ce sujet, veuillez vous reporter au chapitre "Nettoyage".
Partie congélateur
Le système No-frost assure le dégivrage automatique de l'appareil. L'humidité produite se condense sur l'évaporateur, où elle gèle. Grâce au dégivrage automatique et périodique de l'appareil, la glace fond et s'évapore ensuite grâce à la chaleur dégagée par le compresseur.
Avant de procéder au nettoyage, arrêtez impérativement l'appareil. débrancher la prise de l'appareil ou retirer le fusible.
Nettoyer l'intérieur, les équipements intérieurs ainsi que les parois extérieures de l'appareil avec de l'eau tiède mélangée à de faibles quantités de produit à vaisselle. N'utiliser en aucun cas des détergents contenant des abrasifs, de l'acide ou des solvants chimiques.
Ne pas employer d'appareils de nettoyage à la vapeur : risque de dommages matériels et de blessures.
Eviter que l'eau de nettoyage ne s'infiltre dans les parties électriques et par la grille de ventilation.
Essuyer soigneusement tous les éléments avec un chiffon sec.
Nettoyer, dépoussiérer une fois par an le compresseur et le condenseur (grille en métal située au dos de l'appareil).
- Nettoyer éventuellement l'orifice d'écoulement de l'eau de dégivrage, par exemple à l'aide d'un coton-tige ou autre.
Ne pas déteriorer ou enlever la plaquette signalétique située à l'intérieur de l'appareil - elle est importante pour le service après-vente.
- Nettoyer les appareils en version acier inox avec un produit nettoyant pour acier inox vendu habituellement dans le commerce.
- Pour obtenir une protection maximale, veuillez appliquer un produit d'entretien spécial pour acier inox après le nettoyage, uniformément et dans le sens du polissage. Au début, il est normal de constater des emplacements plus sombres et des zones où la couleur de la surface de l'inox est plus intense.
- N'utilise jamais d'éponge abrasive/grattoir, de produits de nettoyage concentrés, de détergents sableux, fortement chlorés ou acides ou de solvants chimiques; vous risqueriez d'endommager les surfaces et de provoquer leur corrosion.
Pannes événuelles
Votre appareil est conçu et construit de sorte à assurer l'absence de pannes et une grande longévité. Si une panne venait cependant à se produire pendant le fonctionnement, veuillez alors consulter votre Service Après Vente le plus proche. Vérifiez tout de même au préalable si la perturbation n'est pas due à une erreur de commande (dans ce cas, les frais occasionnés vous seront facturés, même pendant la garantie).
Vous pouvez remédier vous-même aux pannes suivantes en contrôlant les causes possibles.
L'appareil ne fonctionne pas :
- L'appareil est-il en position marche ? - La prise de courant est-elle bien enfoncée?
- Le fusible de la prise est-il en bon état?
L'appareil est trop bruyant :
-L'appareil est peut-être mal calé. - Les meubles ou les objets se trouvant à proximité sont peut-être soumis aux vibrations du groupe compresseur. Sachez que les bruits dus à l'arrivée du réfrigérant dans le circuit frigorifique ne peuvent être évités.
La température n'est pas assez BASSE :
- Le réglage de la température est-il correct ? (voir chapitre "Réglage de la température")
- Une quantité excessive de produits frais a peut-être été introduite dans l'appareil ?
- Le thermomètre supplémentaire placé dans l'appareil indique-t-il la bonne température ?
- La ventilation est-elle correctement assurée ?
- L'appareil a-t-il été installé trop près d'une source de chaleur ?
Si aucune des raisons mentionnées ci-dessus n'aide à résoudre le
problème et que vous ne pouvez remédier vous-même à la panne, veuillez alors consulter votre S. A. V. le plus proche en lui indiquant la désignation

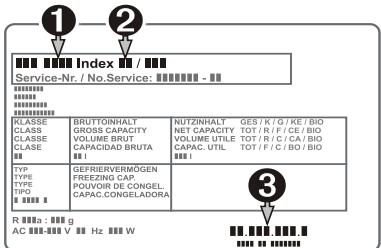

1, l'index 2 et le numéro de l'appareil 3 figurant sur la plaquette signalétique. Vous trouverez la plaquette signalétique à l'intérieur de l'appareil, à gauche.
Arrêt prolongé
Lorsque l'appareil doit rester longtemps sans fonctionner, débrancher la prise ou retirer/dévisser les fusibles situés en amont. Nettoyer l'appareil et laisser la porte ouverte afin d'éviter la formation d'odeurs.
L'étanchéité du circuit réfrigérant est éprouvée.
L'appareil est antiparasite conformément à EN 55014 et satisfait ainsi aux prescriptions définies par la directive CE 87/308/CEE.
Le fabricant de cet appareil s'efforce d'améliorer tous les types et modèles de sa gamme. Il se réserve donc le droit d'apporter des modifications concernant la forme, l'équipement et les caractéristiques techniques de ses appareils.

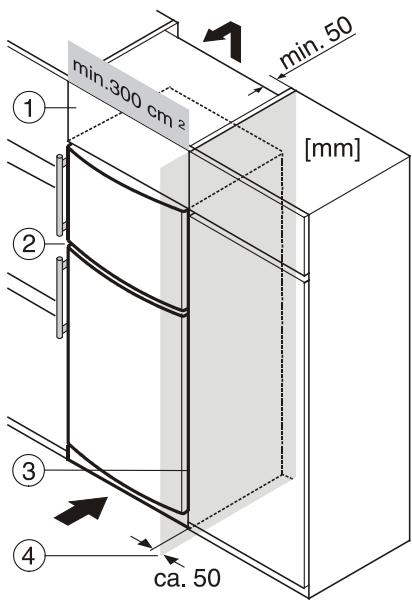

Insertion entre deux éléments de cuisine
Pour conserver une unité de ligne, il est possible de fixer, au-dessus de l'appareil, un élément haut ① qui s'alignera à la hauteur de la cuisine. Dans ce cas, il est impératif d'assurer la ventilation haute de l'appareil. Pour cela, fixer l'élément haut de sorte à laisser un
espace d'aération d'une profondeur minimale de 50 mm entre le dos de l'élément et le mur, sur toute la largeur de l'élément. L'ouverture d'aération disponible sous le plafond de la cuisine devra présenter une section minimale de 300 cm²
Lorsque l'appareil est placé près d'un mur 4, laisser un espace d'environ 50 mm côté charrières entre l'appareil et le mur (dépassement de la poignée lorsque la porte est ouverte).
1 Élément haut • Réfrigérateur/Congélateur Θ Paroi du meuble 4 Mur

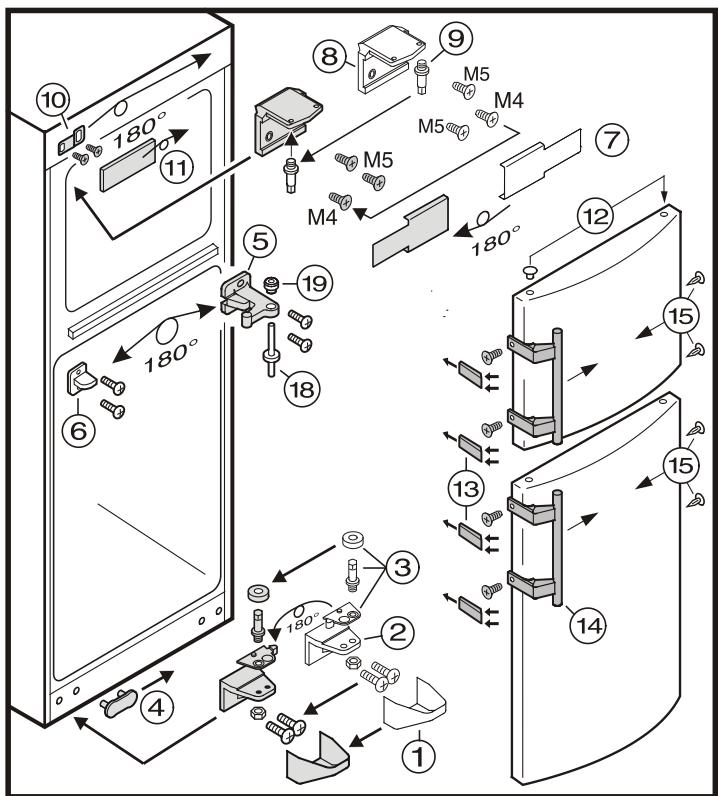

Inversion du sens d'ouverture de la porte
- Retirer le cache ①.
- Dévisserez le support ②. Retirer la porte du bas.
- Retirer le cache ④ et l'enforcer sur le côté opposé.
- Poser les éléments de charnière ③ du support ② sur le côté opposé.
- Retirer le pivot central 18 par le bas. Retirer la porte du haut.
- Retirer le bouchon (12) et le poser sur le côté opposé.
- Dévisserez le support ⑤
Dévisserez → Dévisser (Correction de la conjugaison)
- Retirer le cache ⑥ et l'enfoncer sur le côté opposé.
- Visser le support (5) (en le faisant pivoter de ) sur la carrosserie de l'appareil.
- Extraire la douille 19 et la réintroduire par en haut.
- Retirer le cache ⑦.
- Dévisserez le support ⑧.
- Monter le pivot ⑨ avec le support ⑧ sur le côté opposé.
- Poser l'équerre en tôle ⑩ et le cache (1) sur le côté opposé.
- Visser le support ⑧ sur le côté gauche de l'appareil. La vis M4 doit être vissée dans le trou gauche du support. Les deux autres vis sont de la taille M5.
- Mettre en place le cache ⑦.
- Accrocher la porte du haut sur le pivot ⑨ et la fermer.
- Engager le pivot central 18 par-dessous à travers le support ⑤ dans le palier de porte.
- Accrocher la porte du bas sur le pivot ⑤ et la fermer.
- Replacer le support ② dans le palier inférieur de la porte et le visser.
- Enclencher le cache (1).
- Déboîter les plaques d'appui ⑬ à l'avant et les enlever
- Poser les poignées (14) et caches (15) sur le côté opposé.
- Monter les plaques d'appui ①3.
