| Type de table | Induction |
| Nombre de foyers | 2 |
| Commande | Touches sensitives |
| Affichage | LED |
| Puissance maximale | Non précisé |
| Fonction booster | Oui |
| Sécurité enfants | Oui |
| Minuterie | Oui |
| Dimensions (L x P) | Non précisé |
| Couleur | Noir |
| Matériau de la surface | Verre céramique |
| Installation | Encastrable |
| Détection de casserole | Oui |
| Arrêt automatique | Oui |
| Fabrication | Fabriqué en France |
FOIRE AUX QUESTIONS - EDVR 21 ESSENTIELB
Questions des utilisateurs sur EDVR 21 ESSENTIELB
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Plaque de cuisson au format PDF gratuitement ! Retrouvez votre notice EDVR 21 - ESSENTIELB et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil EDVR 21 de la marque ESSENTIELB.
MODE D'EMPLOI EDVR 21 ESSENTIELB

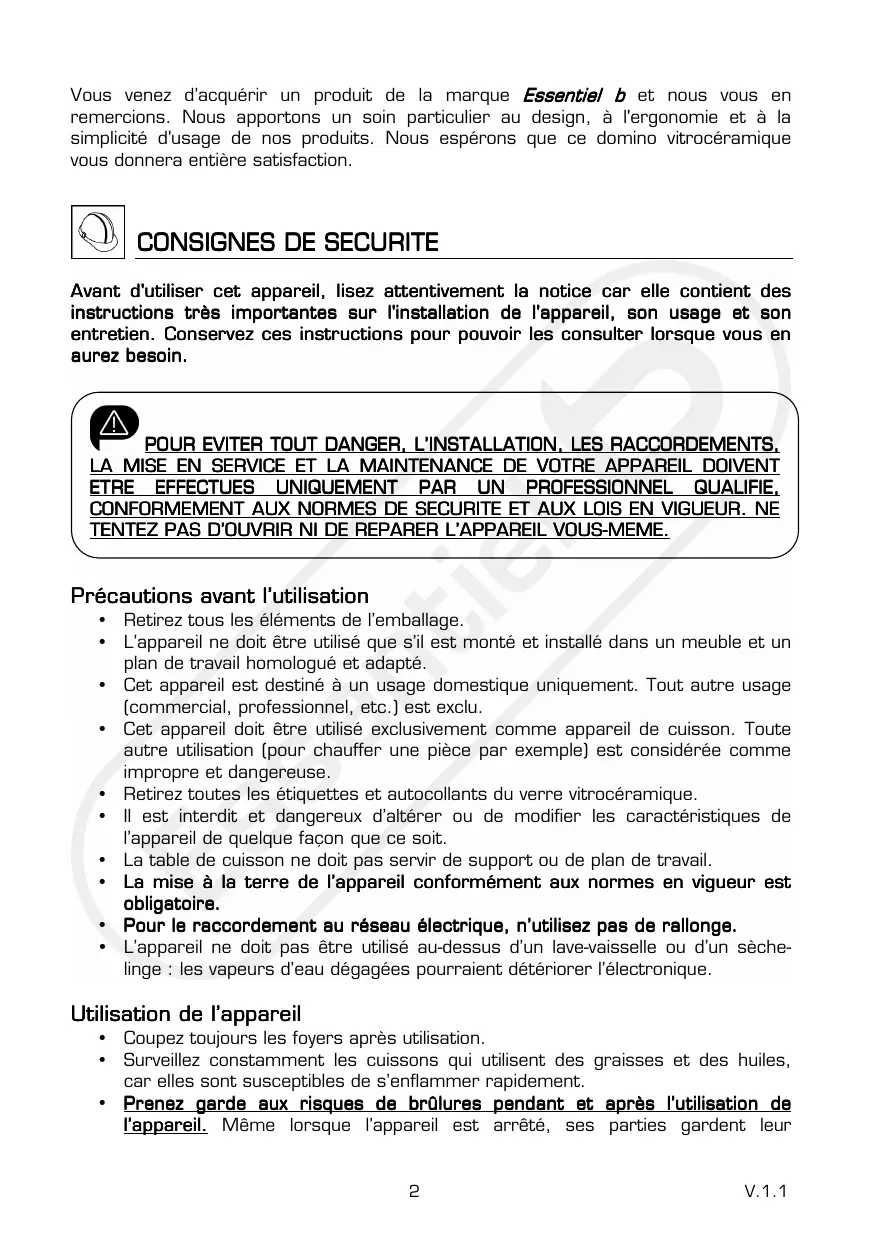

Vou venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons unsoon particulier au design, à l'ergonomie et à la simplicité d'utilisation de nos produits. Nous espérons que ce domino vitrocéramique vous donna sera entière satisfaction.

CONSIGNES DE SECURITE
Avant d'utiliser cet apparéil, lisez attentivement la notice car elle contient des instructions très importantes sur l'installation de l'appareil, son usage et son entretien. Conservez ces instructions pour pouvoir les consulter lorsque vous en aurez besoin.

POUR EVITER TOUT DANGER, L'INSTALLATION, LES RACCORDEMENTS, LA MISE EN SERVICE ET LA MAINTENANCE DE VOTRE APPAREIL DOIVENT ETRE EFFECTUES UNIQUÉMENT PAR UN PROFESSIONNEL QUALIFIÉ, CONFORMMEMENT AUX NORMES DE SECURITE ET AUX LOIS EN VIGUEUR. NETENTEZ PAS D'OUVRIR NI DE REPARER L'APPAREIL VOUS-MEME.
Précautions avant l'utilisation
- Retirez tous les éléments de l'emballage.
- L'appareil ne doit être utilisé que s'il est monté et installé dans un meuble et un plan de travail homologué et adapté.
- Cet apparéil est destiné à un usage domestique uniquement. Tout autre usage (commercial, professionnel, etc.) est exclu.
- Cet apparéil doit être utilisé exclusivement comme apparéil de cuisson. Toute autre utilisation (pour chauffer unepiece par exemple) est considérée comme impropre et dangereuse.
- Retirez toutes les étiquettes et autocollants du verre vitrocérôme.
- Il est interdirit et dangereux d'alterer ou de modifier les caractéristiques de l'appareil de chaque façon que ce soit.
- La table de cuisson ne doit pas servir de support ou de plan de travail.
- La mise à la terre de l'appareil conformément aux normes en vigueur est obligatoire.
Pour le raccordement au réseau électrique, n'utilisez pas de rallonge. - L'appareil ne doit pas être utilisé au-dessus d'un lave-vaisselle ou d'un sechelinge : les vapeurs d'eau dégagées pourraient déterminer l'électronique.
Utilisation de l'appareil
- Coupe toujours les foyers après utilisation.
- Surveillance constamment les cuissons qui utilisent des graisses et des huiles, car elles sont susceptibles de s'enflammer rapidement.
- Prenez garde aux risques de brûlures pendant et après l'utilisation de l'appareil. Meme lorsque l'appareil est arrêté, ses parties gardent leur
température élevée pendant un certain temps. Ne touche pas les surfaces chaudes et empêchez les enfants d'approcher la plaque de cuisson.
Assurez-vous qu'aucun cable électrique d'appareil fixe ou mobile ne vienne en contact avec la vitre ou la casserole chaude.
- Ne placez aucun objet métallique autre que les recipients de chauffe. En cas d'enclementment intempestif ou de chaleur résiduelle, celui-ci risquerait selon le matériel de chauffer, de fondre ou de commencer à brûler.
- Ne jamais couvrir l'appareil d'un chiffon ou d'une feuille de protection. Il pourrait devenir très chaud et prendre feu.
- Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacities physiques, sensorielles ou mentalles sont réduites, ou des personnes dénuées d'expérience ou de connaissance, sauf si elles ont pu bénéficier, par l'intérémédiaire d'une personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant l'utilisation de l' apparéil.
- Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
- Faites attention aux poignées des casseroles. Dispossez les de façon à prévenir les chutes eventuelles.
- Les objets métalliques tels que des couteaux, des fourchettes, des cuillères et des couvercles ne devraient pas être placés sur la surface vitrée puisqu'ils peuvent devenir chauds.
- Ne laïsez pas l'appareil sans surveillance lors de la cuisson.
- N'exposez jamais votre apparéil aux effets atmosphériques tels que le soleil, la pluie, la neige, etc.
Précautions pour ne pas déterminer l'appareil
- N'utilise jamais le domino de cuisson à vide (sans récipient dessus).
- Les casseroles à semelles brutes (fonte non émailée,...) ou abimées peuvent endommager la vitrocéràmique.
- La présence de sable ou d'autres matériaux abrasifs peut endommager la vitrocéramique.
- Evitez de faire chuter des objets, mêmes petits (par exemple une salière), sur la vitrocéramique car ils peuvent occasionner des fissures dans la plaque en vitrocéramique.
- Ne heurtez pas les bords de la vitre avec les cassetoles.
Assurez-vous que la ventilation de l'appareil se fasse suivant les instructions du constructeur. - Ne posez pas ou ne laisses pas de cassetoles vides sur la table de cuisson.
- Evitez que le sucre, les matières synthétiques ou une feuille d'aluminium ne touchent les zones chaudes. Ces substances peuvent au refroidissement provoquer des cassures ou d'autres modifications de la surface vitrocéramique : arrêtez l'appareil et retirez-les immédiatement de la zone de cuisson encore chaude (attention : risque de brûlures).
- Ne placez jamais de recipients chauds au-dessus du bandeau de commande.
-
Si un tiroir est situé sous l'appareil encastré, respectez un écart suffisant (20 mm) entre le contenu de ce tiroir et la partie inférieure de l'appareil afin d'assurer une bonne ventilation.
-
Ne déposez pas d'objets inflammables (ex. sprays) dans le tiroir place sous la table de cuisson. Les évventuels casiers à couverts doivent être en matière résistant à la chaleur.
Précautions en cas de défaillance de l'appareil
- Veuillez contrôle soigneusement que la plaque de cuisson ne présente aucun dommage une fois déballée. En cas de dommage, ne l'utilise pas et contactez immédiatement votre revendeur.
- Etant donné que les matériaux d'emballage (nylon, agrafe, polystyrene, etc.) peuvent être dangereux pour les enfants, veuillez les rassemble et les éliminer immidiatement.
- Si vous constatEZ un dernier, arrêtez l'appareil et coupez l'alimentation électrique.
- En cas de férule ou de fissure de la vitrocéramique, débranchez imperativement l'appareil du réseau électrique et contactez votre service après-venture.
- ATTENTION: Si la surface vitrée est fissurée, coupez l'alimentation de l'appareil pour éviter une eventuelle décharge électrique.
Autres protections
Assurez-vous que le réseau de cuisson soit toujours centré sur la zone de cuisson. Le fond de la casserole doit autant que possible couvir la zone de cuisson.
- N'utilise pas de recipients en matière synthétique ou en aluminium : ils pourraient fondre sur des foyers encore chauds.
Mise au rebut
- Si vous decide de ne plus utiliser cet apparéil, avant de l'éliminer, il est recommendé de le rendre inopérant comme prévu par les lois en vigueur en matière de santé et de protection de l'environnement, en rendant inoffensives les parties qui pouraient constituer un danger pour les enfants (couper le cordon d'alimentation au ras de la table de cuisson).

INSTRUCTIONS D'INSTALLATION

Le montage relève de la compétence exclusive de spécialistes.
L'utilisateur est tenu de respecter la législation et les normes en vigueur dans son pays de résidence.
Mise en place du joint d'étanchéité
Le joint adhésif fourni avec l'appareil permet d'éviter toute infiltration dans le meuble.
Sa mise en place doit être effectue avec soin selon le schéma ci-dessous.

Collez le joint (2) sur le rebord de la table à 2 mm du bord externe, après avoir oété la feuille de protection (3).

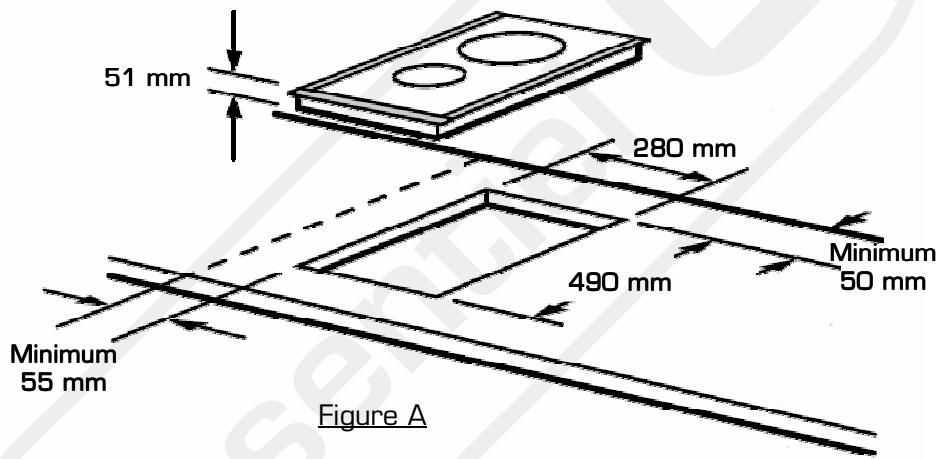

Encastrement
- La découvert dans le plan de travail sera de: 490 × 280 mm .

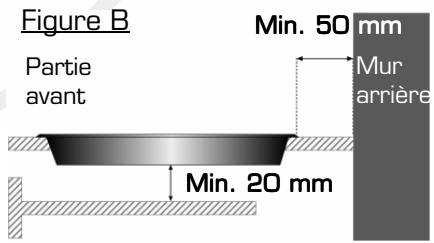

- La distance entre la table de cuisson et le mur à l'arrière doit être au minimum de 50 mm (figure A et B).

- Si la table de cuisson doit être installée à côté d'un meuble de cuisine, veillez à laisser un espace d'au moins 55 mm entre le rebord de la table de cuisson et le côté du meuble (figure A).

- Les placages et revêtements des plans de travail doivent être réalisés en matérieliau résistant à la chaleur [100^] .
-
Les baguettes de bord murales doivent être thermo résistantes.
-
Les matériaux des plans de travail peuvent gonfler au contact de l'humidité. Pour protéger le chant de la découvert, appliquez un vernis ou une colle spéciale.
N'installez pas la table au-dessus d'un four non ventilé ou d'un lave-vaisse. - Veiliez à laisser un espace de 20 mm sous le fond du caisson de l'appareil pour assurer une bonne circulation de l'air de refroidissement de l'électronique (Figure B).
- Si un tiroir se trouve sous le plan de cuisson, évitez d'y ranger des objets inflammables et des objets non résistants à la chaleur.

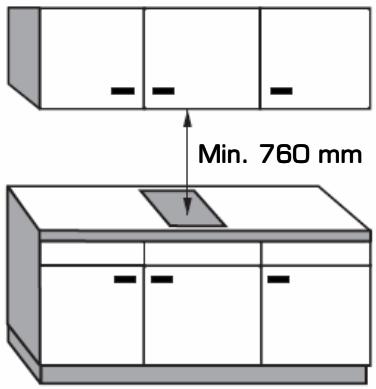

- L'écart de sécurité entre la table de cuisson et la hotte aspirante placée au-dessus doit respecter les indications du fabricant de la hotte. En cas d'absence d'instructions, respectez une distance minimum de 760 mm (voir figure C).
- Le cable de raccordement ne doit être soumis, après encastrement, à aucune contrainte mécanique (un tiroir par exemple).

Figure C

BRANCHEMENT ELECTRIQUE

L'installation de cet apparéil et son branchement au réseau électrique doit être effectuées uniquement par un technicien qualifié, connaissant parfaitement les réglementations en vigueur en matière de sécurité et d'installation.
- Les données techniques et les conditions de branchement électrique sont indiquées sur la plaque signalétique située sous l'appareil.
- Cet apparéil est concu pour une alimentation en 230 V~ 50 - 60 Hz.
Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation. -
N'utilisez pas de rallonge, multiprise secteur ni d'adaptateur car cela pourrait donner lieu à une surchauffe des branchements électriques.
-
La mise à la terre de l'appareil est obligatoire.
- Cet apparéil doit être branché au réseau électrique par l'intermédiaire d'un disjoncteur omnipolaire avec un écartement minimal de 3 mm entre les contacts.
| Réseau | Raccordement | Diamètre câble | Câble | Calibre de protection |
| 230 V~ 1P+N50 - 60 Hz | 1 Phase + N | 3 x 1,5 mm² | H 05 VV - FH 05 RR - F | 16 A * |
*Calculé avec le coefficient de simultanéité selon le standard TN 60 335-2-6/1990.
- Si le cable d'alimentation de cet apparéil est endommagé, il doit être remplace par un cable représentant les mêmes caractéristiques que celui d'origine (voir tableau ci-dessus), adapté à la puissance et à la température requise (Température maximum admissible : 90^ ), disponible auprès de votre revendeur ou de son service après-vente.

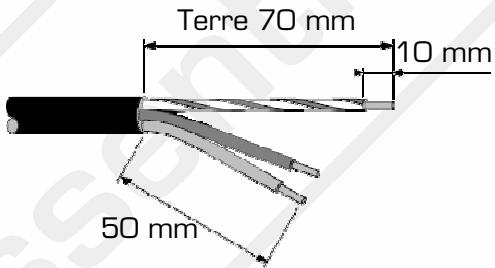

Branchement de la table
1 - Dénudez environ 70 mm de gaine du cordon d'alimentation.
Extrémité du cable d'alimentation

2 - Dénudez les fils électriques sur une longueur de 10 mm.
3 - Connectez la table au réseau électrique.
Le fil vert/jaune correspond au fil de terre 1一 le fil bleu correspond au fil neutre (N) et le fil marron correspond au fil de phase (L).

Branchez la prise secteur de la plaque sur une prise murale.
La prise doit demeurer accessible une fois la plaque de cuisson installée.


CHARACTERISTIQUES TECHNIQUES
Caracteristiques techniques
| Position du foyer | Diamètre | Puisance nominale* |
| Avant | 145 mm | 1200 W |
| Arrière | 180 mm | 1800 W |
- La puissance peut varier en fonction des dimensions et des matériaux des cassetoles.
2 foyers vitrocéramique indépendants
Puisance totale restituée : 3000 W
- Alimentation : 230 V~ 50 - 60 Hz

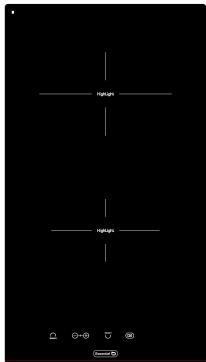

Caracteristiques fonctionnelles
- 9 allures de chauffe sur chaque foyer
- Fonction « Accélérateur de chauffe »
- Commandes sensitives frontales
Témoins de chaleur résiduelle - 2 minutes indépendantes
- Arrêt débordement
- Arrêt automatique
- Joint péripérisque d'installation et cable d'alimentation secteur fournis

Avant la première utilisation
Nettoyez vous appareil avec un chiffon humide, puis sechEZ-le. N'utilisez pas de détermagent qui risquerait de provoquer une coloration bleutée sur les surfaces vitrées.

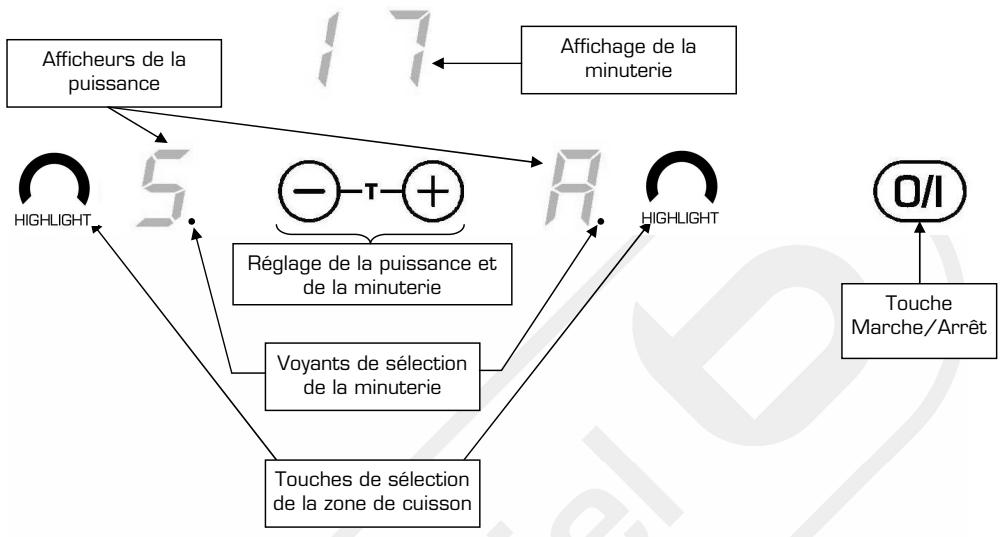

Touches sensitives
Votre apparéil est équipé de touches sensitives permettant de commander les différentes fonctions. Un effleurage de la touche active son fonctionnement. Cette activation est validée par unvoyant, un affichage et/ou par un signal sonore.
IMPORTANT : N'appuyez que sur une seule touche à la fois.
Mise en route
Vou des abord allumer la table de cisson puis, la zone de chauffe.
- Allumer / éteindre la table de cuisson :
| Action | Bandeau de commande | Afficheur |
| Allumer la table | Appuyez sur la touche 0/1 | 2 x « 0 » |
| Eteindre la table | Appuyez sur la touche 0/1 | Aucun affichage ou « H » |
Allumer / arrête une zone de chauffe :
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone | Appuyez sur la touche ↑H-L-K-H de la zone可以选择 | Afficheur allumé |
| Augmenter la puissance | Appuyez sur la touche ⊙ | « 4 » jusqu'à « 9 » |
| Diminuer la puissance | Appuyez sur la touche ⊙ | « 9 » jusqu'à « 1 » |
| Arrêter une zone de chauffe | Appuyez sur la touche ⊙ | « 0 » ou « H » |
Si aucun réglage n'est effectué dans un dél de 20 secondes, l'afficheur revient en position d'attente.
Affichage
| Affichage | Désignation | Fonction |
| 0. | Zéro | La zone de chauffe est activée. |
| 1...9 | Niveau de puissance | Choix du niveau de cuisson. |
| A | Accélérateur de chauffe | Cuisson automatique-temporaire. |
| E | Message d'erreur | Défaut du circuit électrique. |
| H | Chaleur résiduelle | La zone de cuisson est chaude. |
Indicateur de chaleur résiduelle (Affichage « H »)
Après l'arrêt des zones de cuisson ou l'arrêt complet de la table, les zones de cuissons sont encore chaudes : elles sont signalées par le symbole « H ».

Tant que les témoins de chaleur résiduelle sont allumés, ne touche pas les zones de cuisson et ne posez aucun objet sensible à la chaleur. Risque de brûlure et d'incendie!
Le symbole « H » s'éteint lorsque les zones de cuisson peuvent être touchées sans danger.
Fonction minuterie
La minuterie peut être affectée simultanément aux 2 foyers de cuisson et ceci, avec des réglages de temps différents (de 0 à 99 minutes) pour chacune des zones.
1) Réglage ou modification de la durée de cuisson :
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone | Appuyez sur la touche HIGURE de la zone désisie | Afficheur allumé |
| Sélectionner la puissance | Appuyez sur la touche ① ou ② | « 1 » à « 9 » |
| Sélectionner la minuterie | Appuyez simultanément sur les touches ① et ② | Minuterie « 00 » |
| Diminuer la durée | Appuyez sur la touche ① | « 00 » passes à « 30 », « 29», « 28», « 27», etc. |
| Augmenter la durée | Appuyez sur la touche ① | « 00 » passes à « 01 », « 02», « 03», etc. |
Après quelques secondes, le voyant de contrôle passé de clignotant à fixe.
La durée est seLECTIONnée et le décompte démarre.
2) Arrêter la fonction minuterie lors de la cuisson :
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone | Appuyez sur la touche HÉGLECT de la zone可以选择 | L'afficheur de la zone s'allume. |
| Sélectionner la minuterie | Appuyez simultanément sur les touches ⊙ et ⊙ | Le temps restant s'affiche. |
| Déactiver la minuterie | Appuyez sur la touche ⊙ | Passe à « 00 » puis, s'éteint. |
Si plusieurs minutes sont activées, il suffit de répéter l'opération.
3) Arrêt automatique en fin de cuisson :
Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche « 00 » (clignotant) et un signal sonore retentit.
Pour arrêter le son et le clignotement, appuyez sur une touche.
4) Minuterie utilisese seule (hors cuisson):
| Action | Bandeau de commande | Afficheur |
| Allumer la table de cuisson | Appuyez sur la touche 0/1 | Voyants de zone allumés |
| Sélectionner la minuterie | Appuyez simultanément sur les touches ⊙ et ⊙ | Minuterie « 00 » |
| Diminuer la durée | Appuyez sur la touche ⊙ | « 00 » passer à « 30 », « 29», etc. |
| Augmenter la durée | Appuyez sur la touche ⊙ | « 00 » passer à « 01 », « 02», etc. |
Après 20 secondes, les afficheurs s'eteignent mais la minuterie continue.
Dès que le temps de cuisson sélectionné est écoulé, la minuterie affiche « OO » (clignotant) et un signal sonore retentit.
Pour arrêter le signal sonore et le clignotement, appuyez sur une touche.
Fonction « Accélérateur de chauffe » (Affichage « A »)
Toutes les zones de cuisson sont équipées d'un dispositif de cuisson automatique. La zone de cuisson se met en marche à pleine puissance pendant un certain temps, puis réduit automatiquement sa puissance sur le niveau préselectionné.
1]Mise en route :
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone | Appuyez sur la touche ↑HIGHLIGHT de la zone可以选择 | « 00 » |
| Activer la pleine puissance | Appuyez sur la touche ⊙ | Passe de « 1 » à « 9 » |
| Activer l'automatisation | Appuyez de nouveau sur la touche ⊙ | « 9 » clignote avec « A » |
| Sélectionner le niveau (par exemple « 7 ») | Appuyez sur la touche ⊙ | « 9 » passer à « 8 » puis « 7 ». |
| « 7 » clignote avec « A » |
2) Arrêt de la fonction :
| Action | Bandeau de commande | Afficheur |
| Sélectionner la zone (suite de l'exemple ci-dessus avec niveau « 7 ») | Appuyez sur la touche HU LIGHT de la zone可以选择 | « 7 » clignote avec « A » |
| Sélectionner le niveau | Appuyez sur la touche ⊙ ou - | Le niveau sélectionné s'affiche. |
Verrouillage/déverrouillage du bandeau de commande
Pour éviter de modifier une sélection, notamment pour le nettoyage de la surface vitrocérément, le bandeau de commande (à l'exception de la touche marche/arrêt

peut être verrouillé.
| Action | Bandeau de commande | Afficheur |
| Mise en route de la table de cuisson | Appuyez sur la touche 0/1. | « O » ou « H » sur les afficheurs |
| Verrouiller/déverrouiller la table | Appuyez simultanément sur la touche - et la touche de seLECTION de gauche HIGHLIGHT | « O » ou « H » sur les afficheurs |
| « L » sur les 2 afficheurs |
Le verrouillage ou le déverrouillage doit se faire dans les 10 secondes après la mise en route de l'appareil.
Exemples de réglage des puissances de cuisson
| 1 à 2 | Faire fondreRéchauffer | Sauces, beurre, chocolat, gelatinePlats pré-cuisinés |
| 2 à 3 | GonflerDécongélation | Riz, pudding et plats cuisinésLégumes, poissons, produits congelés |
| 3 à 4 | Vapeur | Légumes, poissons, viande |
| 4 à 5 | Eau | Pommes de terre à l'eau, soupes, pâtesLégumes frais |
| 6 à 7 | Cuire à feu doux | Viandes, foie, øeufs, saucissesGoulasch, roulades, tripes |
| 7 à 8 | CuireFIRE | Pommes de terre, beignets, galettes |
| 9 | Fire,Porter à ébullition | Steaks, omelettesEau |
Les valeurs ci-dessus sont données à titre indicatif.

ENTRETIEN ET NETTOYAGE

Eteignez et laissez refroidir la table de cuisson avant de proceder à son nettoyage pour éviter les risques de brûlures.
- Nettoyez immédiatement les débordements de liquide et notamment les alimentés à haute teneur en sucre ou les éclaboussures de sucre pour éviter qu'ils ne brûlent sur la surface vitrocérément.
- Pour nettoyer votre table de cuisson vitrocéramique, utilisez une éponge douce et de l'eau additionné de produit vaisse ou un produit du commerce conseillé pour la vitrocéramique. Séchez l'appareil avec un chiffon doux et propre.
- Ne nettoyez jamais votre table de cuisson au moyen d'un apparéil de nettoyage à pression ou à vapeur.
- N'utilisez pas d'objets qui risqueraient de rayer la vitrocéramique (tels qu'un tampon abrasif ou une pointe de couteau, etc.).
- N'utilisez pas de produits de nettoyage abrasifs qui pourrait endommager l'appareil.
La table de cuisson ou les zones de cuisson ne fonctionne[nt] pas :
- La table est mal connectée au réseau électrique.
- Le fusible de protection a sauté.
- Verifiez si le verrouillage n'est pas activé.
- Les touches sensitives sont couvertes d'eau ou de graisse.
- Un objet est posé sur les touches sensitives.
Le symbole « E » s'affiche :
- Appelez le service après-venture.
L'une des zones ou l'ensemble du plan de cuisson s'arrête :
- Le déclenchement de sécurité a fonctionné. Celui-ci s'actionne dans le cas où vous avez oublé de couper une des zones de chauffe. Il s'enclenché également lorsqu'une ou plusieurs touches sensitives sont couvertes.

Testé dans nos laboratoires
*Garantie valide à partir de la date d'achat (ticket de caisse faisant FOI). Cette garantie ne couvreet pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
Protection de l'environnement
- Ce logo apposse sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet rentre dans le cadre de la directive 2002/96/CE du 27 janvier 2003, relative aux déchets d'équipements électriques et électroniques (DEEE). La présence de substances dangereuses dans les équipements électriques et électroniques peut avoir des effets potentiels sur l'environnement et la santé humaine dans le cycle de retraitement de ce produit. Ainsi, lors de la fin de vie de cet apparéil, celui-ci ne doit pas être débarrassé avec les déchets Municipaux non triés. En tant que consommateur final, votre role est primordial dans le cycle de réutilisation, de recyclage et les autres formes de valorisation de cet équipement électrique et électronique. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchetteries) et les distributeurs. Vous avez l'obligation d'utiliser les systèmes de collecte sélective mise à votre disposition.
Essentiel

Service Clientèle
Essentiel b
CRT Lesquin
Rue de la haie Plouvier
F-59273-FRETIN
Notice Facile
