RHV93 - Hotte de cuisine ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte de cuisine
Marque	ROSIERES
Modèle	RHV93
Mode d'utilisation	Aspirant (évacuation extérieure) ou filtrant (recyclage intérieur)
Type de commandes	Touches sensitives
Nombre de vitesses moteur	3 vitesses + fonction intensive (10 min)
Minuteur	Arrêt automatique programmable (15 min)
Fonction Clean Air	Marche automatique 10 min/heure à la 1ère vitesse
Éclairage	Lampes halogènes (remplaçables)
Filtres anti-graisse	Métalliques, lavables (tous les 2 mois, même au lave-vaisselle)
Filtres à charbon actif	Non lavables, à remplacer tous les 4 mois (fournis)
Distance minimale de sécurité (entre hotte et cuisson)	65 cm
Classe électrique	Classe II (double isolation, sans mise à la terre)
Alimentation électrique	220-240 V, 50/60 Hz
Type de raccordement	Câble avec fiche ou connexion directe via interrupteur omnipolaire
Indicateur de saturation des filtres	Clignotement de la touche A (graisse) ou du voyant F (charbon)
Réinitialisation de l'indicateur	Appuyer 5 secondes sur touche A
Entretien extérieur	Chiffon imbibé d'alcool dénaturé ou détergent neutre non abrasif
Précautions d'utilisation	Ne pas flamber sous la hotte, surveiller les fritures, déconnecter avant entretien
Usage prévu	Domestique uniquement
Garantie et assistance	Notez le numéro de série (16 car., commençant par 3) pour le service technique

FOIRE AUX QUESTIONS - RHV93 ROSIERES

Quel est le mode d'installation de la hotte RHV93 ?

La hotte peut être installée en mode aspirant (évacuation de l'air vers l'extérieur) ou en mode filtrant (recyclage de l'air dans la pièce grâce à des filtres à charbon actif). Le montage doit être effectué par un professionnel.

Comment nettoyer les filtres anti-graisse et à quelle fréquence ?

Les filtres anti-graisse doivent être lavés au moins tous les 2 mois, à la main ou au lave-vaisselle. Après plusieurs lavages, ils peuvent changer de couleur, ce qui est normal.

Quand et comment remplacer les filtres à charbon actif ?

Les filtres à charbon actif ne sont ni lavables ni régénérables. Ils doivent être remplacés au moins tous les 4 mois. Le remplacement est simple : déclipsez l'ancien et insérez le nouveau.

Que signifie le clignotement de la touche A ou du voyant F ?

Si la touche A clignote toutes les 2 secondes, les filtres anti-graisse doivent être nettoyés. Si elle clignote toutes les 0,5 seconde, les filtres à charbon doivent être changés. Le voyant F clignote pour les filtres anti-graisse. Après entretien, appuyez 5 secondes sur la touche A pour réinitialiser.

Comment utiliser la fonction Clean Air ?

Appuyez sur la touche E (ou F selon modèle) pendant 2 secondes lorsque la hotte est éteinte (ou allumée) pour activer la fonction. Le moteur fonctionne alors 10 minutes par heure à la première vitesse pour renouveler l'air. Pour désactiver, appuyez sur n'importe quelle touche sauf l'éclairage.

Comment remplacer les lampes halogènes ?

Retirez le verre de protection en faisant levier dans les fentes, puis remplacez la lampe par une de même type. Ne touchez pas la lampe à mains nues, utilisez un chiffon.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale entre la surface de cuisson et la partie la plus basse de la hotte doit être d'au moins 65 cm.

Que faire si la hotte ne fonctionne pas ?

Vérifiez d'abord que la fiche est bien enfoncée dans la prise. Si le problème persiste, mettez l'appareil hors tension et contactez le service d'assistance technique. Ne tentez pas de réparer vous-même.

Où se trouve le numéro de série du produit ?

Le numéro de série (16 caractères commençant par le chiffre 3) se trouve sur le certificat de garantie ou sur la plaque signalétique située à l'intérieur de la hotte. Il est nécessaire pour toute demande d'assistance.

Puis-je utiliser la hotte avec des plaques à gaz ou induction ?

Oui, la hotte est compatible avec tous types de cuisson, à condition de respecter la distance de sécurité de 65 cm. Attention : ne jamais flamber sous la hotte et surveiller les fritures pour éviter les incendies.

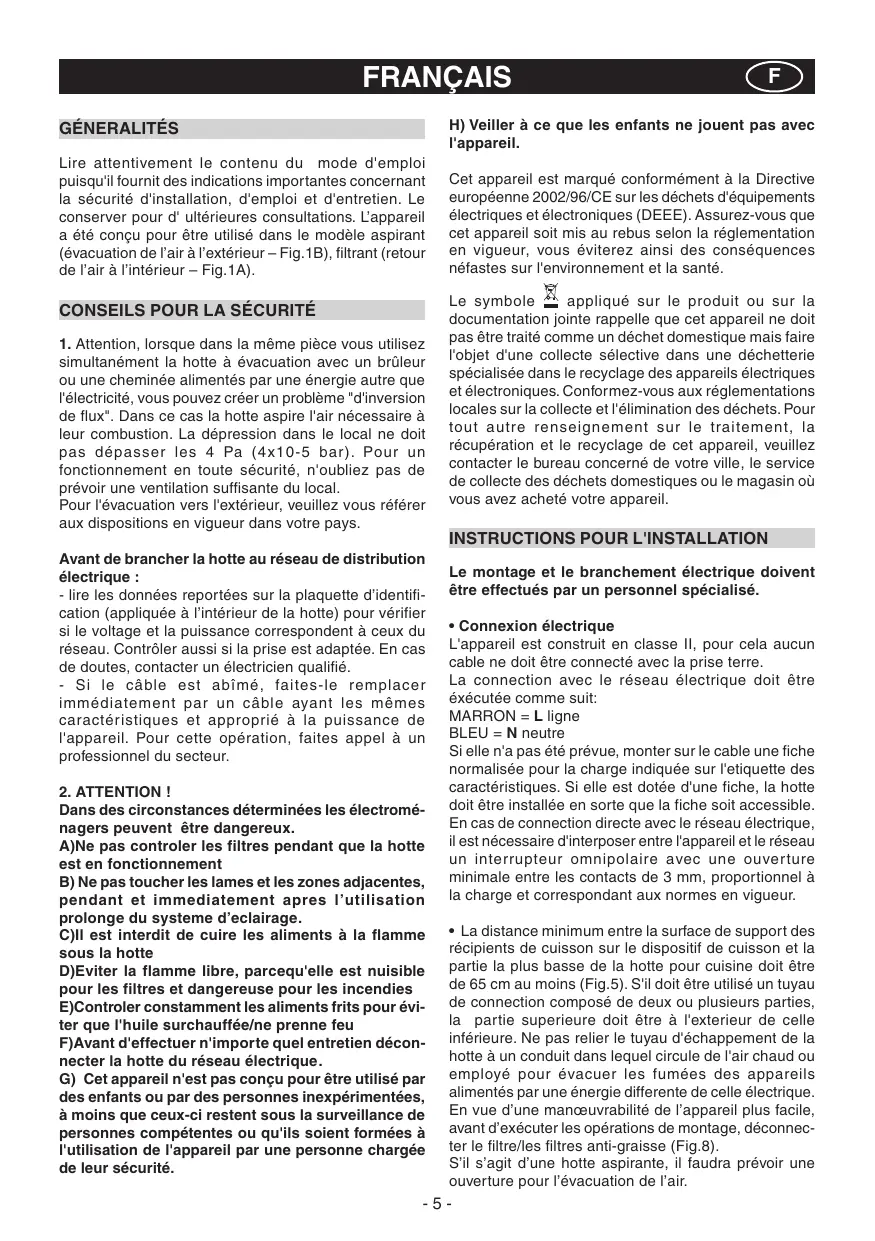

MODE D'EMPLOI RHV93 ROSIERES

HOTTE DE CUISINE - Notice d'utilisation

COOKER HOOD - Instructions d'utilisation

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'extérieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local.

Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique :

• Li ent à ceux du réseau. Contrôler aussi si la prise est adaptée. En cas de doutes, contacter un electricien qualifié.
• Si le cable est abîné, faites-le replacer immédiatement par un cable ayant les mêmes caractéristiques et approprié à la puissance de l'appareil. Pour cette opération, faites appel à un professionnel du secteur.

2. Attention!

Dans des circonstances déterminées, les électroménagers peuvent être dangereux.

A) Ne pas contrôler les filtres pendant que la hotte est en fonctionnement. B) Ne pas toucher les lames et les zones adjacentes, pendant et immédiatement après l'utilisation prolongée du système d'éclairage. C) Il est interdit de cuire les aliments à la flamme sous la hotte. D) Eviter la flamme libre, parcequ'elle est nuisible pour les filtres et dangereuse pour les incendies. E) Contrôler constamment les aliments frits pour éviter que l'huile surchauffée ne prenne feu. F) Avant d'effectuer n'importe quel entretien, déconnecter la hotte du réseau électrique. G) Cet appareil n'est pas conçu pour être utilisé par des enfants ou par des personnes inexpérimentées, à moins que ceux-ci restent sous la surveillance de personnes compétentes ou qu'ils soient formés à l'utilisation de l'appareil par une personne chargée de leur sécurité.

H) Veiller à ce que les enfants ne jouent pas avec l'appareil.

Cet appareil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

Instructions pour l'installation

Le montage et le branchement électrique doivent être effectués par un personnel spécialisé.

Connexion électrique

L'appareil est construit en classe II, pour cela aucune cable ne doit être connecté avec la prise terre.

La connexion avec le réseau électrique doit être exécutée comme suit:

MARRON = L ligne

BLEU = N neutre

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.

En cas de connection directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus BASSE de la hotte pour cuisine doit être de 65 cm au moins (Fig.5). S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électriche. En vue d'une manœuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig.8).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Exécuter les trous en respectant les cotes indiquées (Fig. 2). Fixer l'appareil au mur et l'aligner dans la position horizontalement avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de différents montages utiliser des vis et des goujons à expansion adquats au type de mur (par exemple béton armé, placopâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adquats au type de paroi, où sera fixée la hotte.

Fixation des raccords télescopiques de décoration - version a évacuation extérieure

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. En cas d'installation de l'appareil en version évacuation, il faut prévoir un orifice d'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2.

Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4). Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord inférieur à la hotte au moyen des vis B fournies (Fig.4), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3).

Si les raccords inférieurs de votre appareil correspondent à ceux illustrés dans la figure 6A, la fixation à effectuer est celle illustrée dans la figure 7A (RHV 93).

Si on peut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu.

L'appareil est fourni équipé de filtres à charbon (fig. 9).

EMPLOI Et entretion

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l’arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers sont lavables même au lave-vaiselle.
• Àpres plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni droit, par conséquent, à leur remplacement.

Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.

• Les filtres à charbon actif servent à filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.
• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

Commandes: (fig.10)

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotte. L'appareil s'allume à la vitesse. Si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la vitesse, il n'est pas nécessaire de tenir la touche appuyée pour éteindre. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionné et l'activation du timer.

Touché D = allume la hotte. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse, la fonction intensive s'active pendant 10', puis l'appareil reprend à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction, le display clignote.

Touché E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran.

En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 1 0 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Avec quoi le moteur s'éteint et l'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".

• Saturation filtres anti-gras/charbon actif:
• Quand l'afficheur C clignote et visualise alternatively la vitesse de fonctionnement et la dette F (1 et F par ex.) il est temps de laver les filtres anti-gras.
• prouvait remis le filtre propre à sa place, procédé à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A cessée de clignoter sur l'afficheur C.
• COMMANDES: (Fig.11) Lumineux le symbole sont le suivant: A = touche ECLAIRAGE B = touche OFF C = touche PREMIÈRE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIÈME VITESSE F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes
• En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heure

À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de luminosité, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passe directement à la 2^ème vitesse; en appuyant sur le bouton B la fonction se désactive)

• Saturation filtres anti-gras/charbon actif :
• Quand la touche A se met a clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras.
• Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon.

Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire élémentique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière cesse de clignoter.

• Remplacement des lampes halogènes (Fig. 12).

Pour changer les lampes halogènes, retirez le verre en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes à mains nues.

Service assistance clients

Avant de faire appel au service d'assistance technique.

En cas de non fonctionnement du produit, nous vous conseillons de :

• vérifier que la fiche est bien enfoncée dans la prise de courant

Si vous n'arrivez pas à identifier la cause du mauvais fonctionnement : mettez l'appareil hors tension et appelez le service d'assistance technique. N'essayez sous aucun prétexte de le réparer vous-même.

NUMERO De série du produit. où se trouve-t-il?

Il est important de communiquer au service d'assistance technique le sigle du produit ainsi que son numéro de série (16 caractères commençant par le chiffre 3) que vous trouverez dans le certificat de garantie ou bien sur la plaque d'immatriculation située à l'intérieur de l'appareil.

Vous éviterez ainsi que le technicien n'effectue des déplacements inutiles et économiserez par la même occasion sur les frais correspondants.

USINES DE ROSIERES - SAS au Capital de 29 507 400 F

RCS Bourges B 324 479 302

30, rue Y. LACELLE - Rosières - 18400 LUNERY

Tél. [phone] - Fax : [phone]
