RHI 9101 SP IN - Hotte aspirante ROSIERES - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil RHI 9101 SP IN ROSIERES au format PDF.
| Type de produit | Hotte aspirante |
| Marque | ROSIERES |
| Modèle | RHI 9101 SP IN |
| Hauteur de la hotte | 45 mm |
| Distance minimale au-dessus de la table de cuisson | 650 mm |
| Alimentation électrique | Câble d'alimentation (intégré dans la structure télescopique) |
| Nombre de vitesses moteur | 4 (1, 2, 3, 4) dont une vitesse maximum |
| Fonction capteur automatique | Advanced Sensor Control (ASC) : détection vapeurs, odeurs, fumées et fuites de gaz |
| Fonction Air Refresh | Renouvellement d'air silencieux toutes les 50 min pendant 10 min en vitesse 1 |
| Éclairage | Ampoules halogènes (remplaçables, ne pas toucher à mains nues) |
| Types d'installation | Version aspirante (évacuation extérieure) ou recyclage (filtre à charbon + déflecteur d'air) |
| Diamètre de l'évacuation | 150 mm recommandé |
| Filtres à graisse | Lavables, alerte après 30 h de fonctionnement (icône D1), nettoyage avec détergent neutre |
| Filtres à charbon (version recyclage) | Remplacement après 120 h de fonctionnement (icône D10) |
| Réinitialisation des compteurs filtres | Touche P4 pour filtres à graisse ; touche P3 pour filtres à charbon |
| Réglage sensibilité capteur | De 1 à 9 (touches P3 et P4 simultanément) |
| Panneau en verre pivotant | Oui, pour accéder aux filtres et éclairage |
| Nombre de personnes nécessaires à l'installation | Au moins 3 |
| Structure télescopique | Hauteur réglable via 4 vis de fixation (C) |
FOIRE AUX QUESTIONS - RHI 9101 SP IN ROSIERES
Questions des utilisateurs sur RHI 9101 SP IN ROSIERES
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Hotte aspirante au format PDF gratuitement ! Retrouvez votre notice RHI 9101 SP IN - ROSIERES et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil RHI 9101 SP IN de la marque ROSIERES.
MODE D'EMPLOI RHI 9101 SP IN ROSIERES
Cette hotte est équipée d'un système automatique (Advanced Sensor Control) pour gérer toutes les fonctions de la hotte. Grace à l'Advanced Sensor Control, l'air de la cuisine reste pure et sans odeur, et celui, sans intervention de la part de l'utilisateur. L'ASC detècte toutes les vapeurs, odeurs et fumes émanantes de la cuisson. L'ASC, peut aussi, capter une présence de GAZ anormale dans la pièce.
L'appareil peut être en version recyclage ou en version aspirante.
Dans la version à Recyclage l'air et les vapeurs convoyés par l'appareil sont épurés par les filtres à charbon et remis en circulation dans la pièce à travers les grilles d'aération du tuyau (Fig. 1). ATTENTION: Dans la version recyclage il faut utiliser un filtre à charbon et un déflecteur d'air (Fig. 1A) qui, placé sur la partie supérieure de la structure, permet le recyclage de l'air dans la pièce.
Dans la version Aspirante, les vapeurs et les odeurs de la cuisine sont convoyées directement à l'extérieur par un tuyau d'évacuation à travers le plafond (Fig. 2).
INSTALLATION

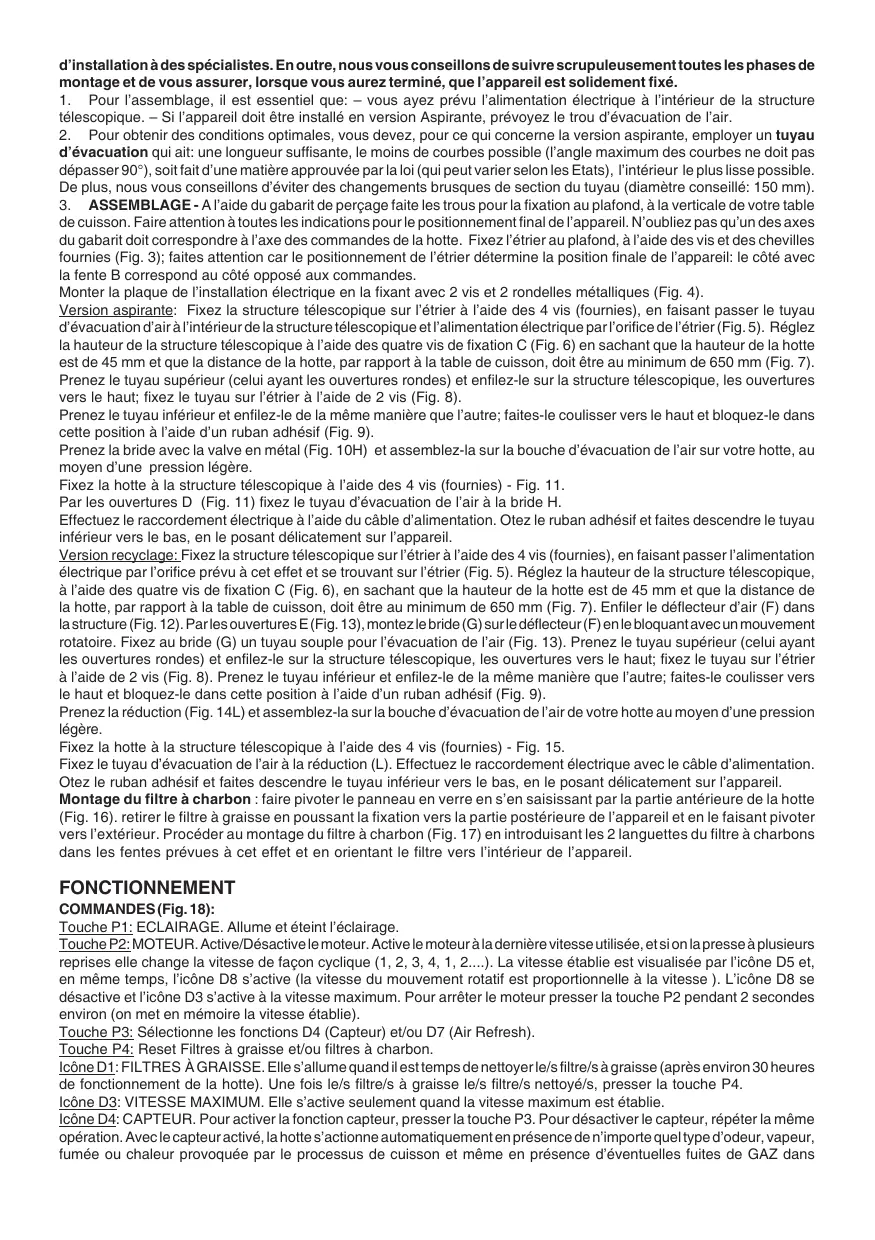

ATTENTION: Il faut au moins trois personnes pour monter cet appareil; il est conseillé de confier les opérations
d'installation à des spécialistes. En outre, nous vous conseillons de suivre scrupuleusement toutes les phases de montage et de vous assurer, lorsque vous aurez terminé, que l'appareil est solidement fixé.
-
Pour l'assemblage, il est essentiel que: – vous ayez prévu l'alimentation électrique à l'intérieur de la structure télescopique. – Si l'appareil doit être installé en version Aspirante, prévoyez le trou d'évacuation de l'air.
-
Pour obtenir des conditions optimales, vous devez, pour ce qui concerne la version aspirante, employer un tuyau d'évacuation qui ait: une longueur suffisante, le moins de courbes possible (l'angle maximum des courbes ne doit pas dépasser 90°), soit fait d'une matière approuvée par la loi (qui peut varier selon les Etats), l'intérieur le plus lisse possible.
De plus, nous vous conseillons d'éviter des changements brusques de section du tuyau (diamètre conseillé: 150 mm).
- ASSEMBLAGE - A l'aide du gabarit de perçage faite les trous pour la fixation au plafond, à la verticale de votre table de cuisson. Faire attention à toutes les indications pour le positionnement final de l'appareil. N'oubliez pas qu'un des axes du gabarit doit correspondre à l'axe des commandes de la hotte. Fixez l'étrier au plafond, à l'aide des vis et des chevilles fournies (Fig. 3); faites attention car le positionnement de l'étrier détermine la position finale de l'appareil: le côté avec la fente B correspond au côté opposé aux commandes.
Monter la plaque de l'installation électrique en la fixant avec 2 vis et 2 rondelles métalliques (Fig. 4).
Version aspirante: Fixez la structure télescopique sur l'étrier à l'aide des 4 vis (fournies), en faisant passer le tuyau d'évacuation d'air à l'intérieur de la structure télescopique et l'alimentation électrique par l'orifice de l'étrier (Fig. 5). Réglez la hauteur de la structure télescopique à l'aide des quatre vis de fixation C (Fig. 6) en sachant que la hauteur de la hotte est de 45 mm et que la distance de la hotte, par rapport à la table de cuisson, doit être au minimum de 650 mm (Fig. 7). Prenez le tuyau supérieur (celui ayant les ouvertures rondes) et enfilez-le sur la structure télescopique, les ouvertures vers le haut; fixez le tuyau sur l'étrier à l'aide de 2 vis (Fig. 8).
Prenez le tuyau inférieur et enfilez-le de la même manière que l'autre; faites-le coulisser vers le haut et bloquez-le dans cette position à l'aide d'un ruban adhésif (Fig. 9).
Prenez la bride avec la valve en métal (Fig. 10H) et assemblez-la sur la bouche d'évacuation de l'air sur votre hotte, au moyen d'une pression légère.
Fixez la hotte à la structure télescopique à l'aide des 4 vis (fournies) - Fig. 11.
Par les ouvertures D (Fig. 11) fixez le tuyau d'évacuation de l'air à la bride H.
Effectuez le raccordement électrique à l'aide du câble d'alimentation. Otez le ruban adhésif et faites descendre le tuyau inférieur vers le bas, en le posant délicatement sur l'appareil.
Version recyclage: Fixez la structure télescopique sur l'étrier à l'aide des 4 vis (fournies), en faisant passer l'alimentation électrique par l'orifice prévu à cet effet et se trouvant sur l'étrier (Fig. 5). Réglez la hauteur de la structure télescopique, à l'aide des quatre vis de fixation C (Fig. 6), en sachant que la hauteur de la hotte est de 45 mm et que la distance de la hotte, par rapport à la table de cuisson, doit être au minimum de 650 mm (Fig. 7). Enfiler le déflecteur d'air (F) dans la structure (Fig. 12). Par les ouvertures E (Fig. 13), montez le bride (G) sur le déflecteur (F) en le bloquant avec un mouvement rotatoire. Fixez au bride (G) un tuyau souple pour l'évacuation de l'air (Fig. 13). Prenez le tuyau supérieur (celui ayant les ouvertures rondes) et enfilez-le sur la structure télescopique, les ouvertures vers le haut; fixez le tuyau sur l'étrier à l'aide de 2 vis (Fig. 8). Prenez le tuyau inférieur et enfilez-le de la même manière que l'autre; faites-le coulisser vers le haut et bloquez-le dans cette position à l'aide d'un ruban adhésif (Fig. 9).
Prenez la réduction (Fig. 14L) et assemblez-la sur la bouche d'évacuation de l'air de votre hotte au moyen d'une pression légère.
Fixez la hotte à la structure télescopique à l'aide des 4 vis (fournies) - Fig. 15.
Fixez le tuyau d'évacuation de l'air à la réduction (L). Effectuez le raccordement électrique avec le câble d'alimentation.
Otez le ruban adhésif et faites descendre le tuyau inférieur vers le bas, en le posant délicatement sur l'appareil.
Montage du filtre à charbon : faire pivoter le panneau en verre en s'en saisissant par la partie antérieure de la hotte (Fig. 16). retirer le filtre à graisse en poussant la fixation vers la partie postérieure de l'appareil et en le faisant pivoter vers l'extérieur. Procéder au montage du filtre à charbon (Fig. 17) en introduisant les 2 languettes du filtre à charbons dans les fentes prévues à cet effet et en orientant le filtre vers l'intérieur de l'appareil.
FONCTIONNEMENT
COMMANDES (Fig. 18):
Touche P1: ECLAIRAGE. Allume et éteint l'éclairage.
Touche P2: MOTEUR. Active/Désactive le moteur. Active le moteur à la dernière vitesse utilisée, et si on la presse à plusieurs reprises elle change la vitesse de façon cyclique (1, 2, 3, 4, 1, 2....). La vitesse établie est visualisée par l'icône D5 et, en même temps, l'icône D8 s'active (la vitesse du mouvement rotatif est proportionnelle à la vitesse ). L'icône D8 se désactive et l'icône D3 s'active à la vitesse maximum. Pour arrêter le moteur presser la touche P2 pendant 2 secondes environ (on met en mémoire la vitesse établie).
Touche P3: Sélectionne les fonctions D4 (Capteur) et/ou D7 (Air Refresh).
Touche P4: Reset Filtres à graisse et/ou filtres à charbon.
Icône D1: FILTRES À GRAISSE. Elle s'allume quand il est temps de nettoyer le/s filtre/s à graisse (après environ 30 heures de fonctionnement de la hotte). Une fois le/s filtre/s à graisse le/s filtre/s nettoyé/s, presser la touche P4.
Icône D3: VITESSE MAXIMUM. Elle s'active seulement quand la vitesse maximum est établie.
Icône D4: CAPTEUR. Pour activer la fonction capteur, presser la touche P3. Pour désactiver le capteur, répéter la même opération. Avec le capteur activé, la hotte s'actionne automatiquement en présence de n'importe quel type d'odeur, vapeur, fumée ou chaleur provoquée par le processus de cuisson et même en présence d'éventuelles fuites de GAZ dans
l'environnement.
Icônes D5 et D6: DISPLAY. Il visualise la vitesse établie; visualise la sensibilité du capteur.
Icône D7: AIR REFRESH. Pour activer la fonction Air Refresh, presser la touche P3 jusqu'à ce que l'icône D7 clignote.
Pour désactiver la fonction Air refresh, appuyer sur la touche P3 jusqu'à ce que l'icône D7 s'éteigne.
La fonction Air Refresh s'active seulement si le moteur n'est pas en marche. En activant la fonction Air Refresh, la hotte change l'air dans le local dans un silence absolu, en s'actionnant toutes les 50 minutes (pour une durée de 10 minutes, à la première vitesse).
NOTE: Il est possible d'activer simultanément les fonctions Sensore et Air Refresh, en appuyant sur la touche P3 jusqu'à ce que les deux icônes (D4 et D7) s'éteignent.
Icône D8: MOTEUR ON. L'icône s'allume quand le moteur est à la première, seconde ou troisième vitesse. A la quatrième vitesse, l'icône s'éteint et l'icône relative à la vitesse maximum s'active (icône D3).
Icône D10: FILTRES À CHARBON (pour la hotte en version recyclage). Elle s'allume quand il est temps de remplacer le/s filtre/s à charbon (après environ 120 heures de fonctionnement de la hotte). Une fois le/s filtre/s à charbon remplacé/s, pour faire repartir le comptage des heures presser la touche P3.
Sensibilité du capteur: il est possible de modifier la sensibilité du capteur en appuyant simultanément sur les touches P3 et P4 (sur le moniteur D5 s'affiche la valeur programmée: de 1 à 9); pour modifier cette valeur, appuyer sur la touche P3. Pour valider, appuyer sur la touche P4 (différemment la validation est automatique au bout de 5 secondes).
Attention: afin d'éviter d'endommager le capteur, ne pas utiliser des produits aux silicones à proximité de la hotte!
Filtres à graisse : il est important de veiller à nettoyer régulièrement le ou les filtres à graisse à une fréquence qui dépend de l'utilisation. Toutes les 30 heures de fonctionnement de l'appareil, sur le moniteur des commandes s'affiche l'icône D1 (Fig. 18): cela indique que le ou les filtres à graisse doivent être nettoyés. Pour relancer le décompte des heures de fonctionnement, appuyer sur la touche P4.
Démontage du ou des filtres à graisse (Fig.16) : faire pivoter le panneau en verre en s'en saisissant par la partie antérieure de la hotte. retirer le filtre à graisse en poussant la fixation vers la partie postérieure de l'appareil et en le faisant pivoter vers l'extérieur. Laver le ou les filtres à graisse à l'aide d'un détergent neutre.
Filtres à charbon: dans le cas où l'appareil serait utilisé en version recyclage, il est nécessaire de changer le filtre à charbon à intervalles réguliers en tenant compte de l'utilisation. Toutes les 120 heures de fonctionnement de l'appareil, sur le moniteur des commandes s'affiche l'icône D10 (Fig. 18): il est nécessaire de charger le filtre à charbon. Pour relancer le décompte des heures de fonctionnement, appuyer sur la touche P4.
Démontage du filtre à charbon (Fig.16) : faire pivoter le panneau en verre en s'en saisissant par la partie antérieure de la hotte. retirer le filtre à graisse en poussant la fixation vers la partie postérieure de l'appareil et en le faisant pivoter vers l'extérieur. Démonter ensuite le filtre à charbon (Fig. 17): pousser la fixation vers l'intérieur et faire pivoter le filtre de façon à retirer les 2 languettes de leurs logements.
Éclairage (Fig. 19): faire pivoter le panneau en verre en s'en saisissant par la partie antérieure de la hotte. Pour remplacer les ampoules halogènes, ouvrir le couvercle en faisant levier sur les fentes. Les remplacer par des ampoules de même type. ATTENTION : ne pas toucher les ampoules neuves à mains nues.
