MODE D'EMPLOI Amsterdam RACLET

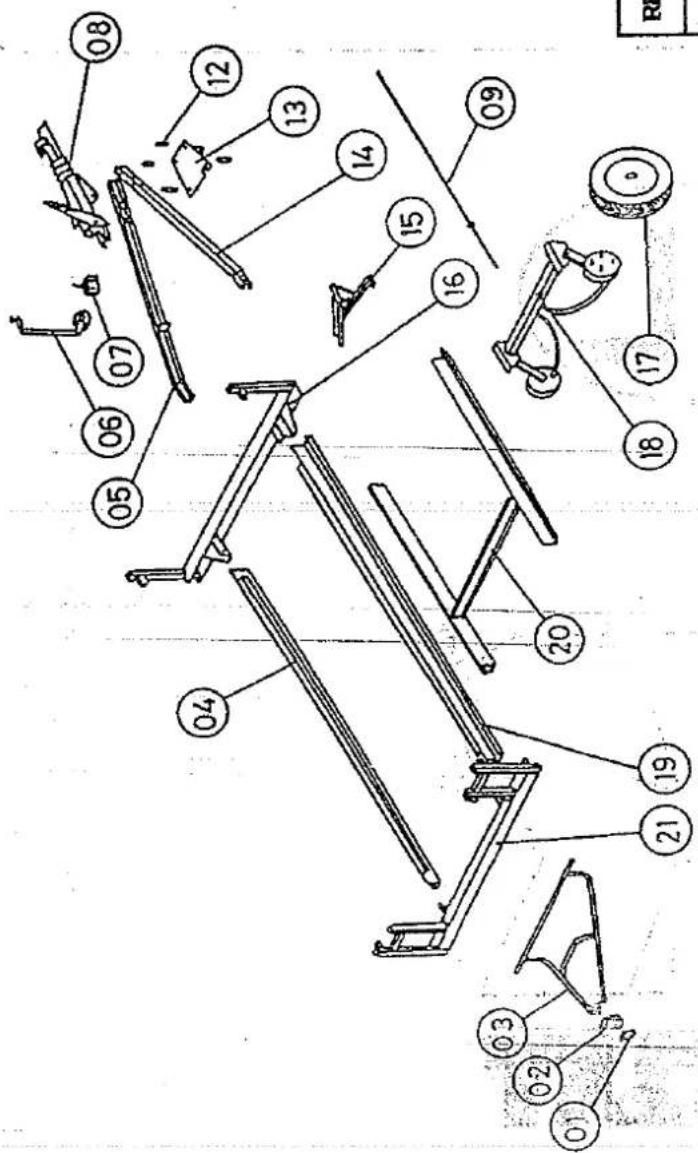

| REP. N | DESIGNATION PLAN | REF. |
| 1 | * Blocage sur traverse arrière | PL16150 |
| 2 | * Accrochage sur traverse arrière | PL16138 |
| 3 | * Support de roue | PL26995 |
| 4 | * Longeron droit | PL35777 |
| 5 | * 1/2 Fléche en V roue jockey | PL35701 |
| 6 | * Roue jockey télescopique | 03932 |
| 7 | * Collier charnière pour roue jockey | 03888 |
| 8 | * Tête attelage SV 60 S/2 freinée | 09306 |
| 9 | * Tige de frein O 10 Lg 1640-1410 | 03566 |
| 12 | * Entretoise fléche en V | PL16599 |
| 13 | * Platine béquille fléche en V | PL26271 |
| 14 | * 1/2 flèche en V | PL35702 |
| 15 | * Vérins Lg 400 a 45 | 03488G |
| 03493D | ||
| 16 | * Traverse avant | PL45347 |
| 17 | * Roues 500 X 10 | 03504 |
| 18 | * Essieu 650 kgs F EAB 796 freiné | 03547 |
| 19 | * Longeron gauche | PL35777 |
| 20 | * Renfort de chassis | PL45304 |
| 21 | * Traverse arrière | PL45260 |
| REP. N | DESIGNATION PLAN | REF. |
| 22 | * Poignée claquante | 03960 |
| 23 | * Eclaireur de plaque | 02914 |
| 24 | * Ensemble porte | PL16483 |
| 25 | * Feux de brouillard | 02913 |
| 26 | * Nez de marche | PL35583 |
| 27 | * Panneau arrière droit | PL35572 |
| 28 | * Cache arrière droit | PL35582 |
| 29 | * Plancher | PL35776 |
| 30 | * Ridelle droite | PL45365D |
| 31 | * Entretoise de chape de plateau | PL16111 |
| 32 | * Chape d'articulation arrière droite | PL35498 |
| 33 | * Plateau de couchage droit | PL26441D |
| 34 | * Sangle de plateau | PL16726 |
| 35 | * Pied de plateau | PL16284 |
| 36 | * Chape d'articulation avant droite | PL35498 |
| 37 | * Passage de roue ouvert | PL16401 |
| 38 | * Ridelle avant | PL45218 |
| 39 | * Ridelle gauche | PL45365G |
| 40 | * Chape d'arculation avant gauche | PL35499 |
| 41 | * Plateau de couchage gauche | PL26441G |
| 42 | * Chape d'arculation arrière gauche | PL35499 |
| 43 | * Cache arrière gauche | PL35582 |
| 44 | * Panneau arrière gauche | PL35571 |
| 45 | * Joint gris ref : 1232040 | 03916 |
| 46 | * Feu complet | PL16290 |
| 47 | * Triangle réflectorisant | 02949 |
RACLET Haut-Éclair - 72600 MAMERS (FRANCE) Tél. : 43 97 65 00 - Télex : 720 493 F - Fax : 43 97 66 63
| REP. N | DESIGNATION PLAN | REF. |
| 48 | * Dessus de coffre gauche | PL16891G |
| 49 | * Dessus de coffre gauche | PL16890G |
| 50 | * Charnière ref : 3363 chromée | 03665 |
| 51 | * Cloison arrière gauche | PL45290 |
| 52 | * Cloison de coffre gauche | PL35578G |
| 53 | * Panneau de coffre gauche | PL35774G |
| 54 | * Tapis de sol | PL26443 |
| 55 | * Panneau de coffre droit | PL35774D |
| 56 | * Dessus de coffre droit | PL16890D |
| 57 | * Cloison arrière droite | PL45289 |
| 58 | * Cloison de coffre droit | PL35578D |
| 59 | * Dessus de coffre droit | PL16891D |
| 60 | * Anneaux brisés modele CF série M | 03633 |
| 61 | * Tube d'arceau secondaire droit | PL16705 |
| 62 | * Tube d'arceau droit | PL16695 |
| 63 | * Arceau droit complet | PL26464 |
| 64 | * Bielle | PL16174 |
| 65 | * Arceau de faitière | PL16175 |
| 66 | * Tube de faitière | PL16904 |
| 67 | * Tube d'arceau gauche | PL16699 |
| 68 | * Tube d'arceau secondaire gauche | PL16706 |
| 69 | * Arceau principal | PL26463 |
| 70 | * Articulation d'arrêt d'arceau | PL26339 |
| 71 | * Sangle d'armature | PL16723 |
1) - Tenir l'armature automatique verticalement par rapport au sol (les articulations jaunes en haut et les blanches en bas). Ecarter les 2 articulations jaunes l'une de l'autre jusqu'à ce que la faitière soit horizontale, puis coulisser la glissière sur les pièces plastiques pour verrouiller. Procéder de la même façon pour les articulations blanches;
2) - Déployer les deux éléments ainsi formés.
3) - Déverrouiller les faitières arrières ainsi que les tubes de casquette, en appuyant sur les cliquets. Les bloquer à l'horizontal à l'aide de ceux-ci.
4) - Débloquer les pieds et les amener en position
5) - Ajuster l'armature sur la caravane en utilisant les différents colliers de réglage.
6) - Pour le repliage de l'armature procéder en sens inverse.
72600 MAMERS Tél. 43.97.65.00
MELIIBLE C'LIIISINE
* Positionner les 2 brides des pieds dans les perforations sous le meuble bas, puis immobiliser à l'aide de la vie
* ATTENTION : la poignée est montée à l'intérieur ; la remettre à l'extérieur avant utilisation.
* Une fois le mauble monté, poser le mauble haut desquers.
Lors de la bonne stabilité de l'ensemble à l'aide de vérins REP. 14.
Lors de l'utilisation, bien bloquer les tablottes supérieures couvrant le gaz.
| 20 | 07181_ | Pontet | |
| 19 | 26467 | Support bannette (aké 2.) | |
| 18 | 03380 | Bannette | (aké 2) |
| 17 | 35728 | Heuble bas | |
| 16 | ref:07189 | Charnière ressort | ZN |
| 15 | 16728 | Henutsarle meuble bas | |
| 14 | ref:03985 | Yérin | |
| 13 | 26346 | Plan soudure | pieds. |
| 12 | ref:06451 | Rondeau noir 50 | 8x25 |
| 11 | 35694 | Profit d'ocrochage | |
| 10 | 26247 © | Dessus tiroir fixe | |
| 9 | 26247 © | Tiroir | |
| 8 | 26247 © | Placard droit | |
| 7 | code:3978 | Poignée | |
| 6 | 35693 | Meuble cuisine | |
| 5 | Plan de cuisson [###]31evs.8071 | ||
| 4 | 16513-16514 | Patte d'articulation-tige de mon-ten l'oblette | |
| 3 | 16515 | Pore feu | |
| 2 | 26247 ® | Dessus droit | |
| 1 | 26247 Ⓐ | Dessus gauche | |
| Rep | N° Plan | DESIGNATION | |
feu rouge droite·plaque
feu stop
feu rouge gauche
SHEMA BRANCHEMENT
Vous vênez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France).
Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.
AVANT DE PRENDRE LA ROUTE
VÉRIFIER
- La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
- Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
• Le fonctionnement des feux de signalisation. - Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
- Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.
SUR LA ROUTE
• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.
BONNE ROUTE!
MONTAGE
1 - Dételer et amener la remorque en position.
2 - A l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.
Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télécopiques, assurant le réglage d'horizontabilité des couchages. Régler ceux-ci, si nécessaire.
La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.
5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.
Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide.
6 - Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.
Les couchages sont prêts pour une courte étape !
MONTAGE DE L'AUVENT
• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Déplier le portique en suivant les consignes au verso du plan
- Accrocher les faitières aux arceaux de l'armature de la remorque. (Régler au minimum les faitières et les pieds avant)
• Sortir l'entoileous de ses les taitieres et les pieds avant).
- Sorin l'entolage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane.
- Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile de caisse (pour faciliter l'accrochage de la fermeture, baisser la faitière centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coulisses de faitage (en ayant auparavant repositionner la faitière centrale de l'armature de caisse). Régler la hauteur des pieds.
• VERSION ARMATURE ACIER
- Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
- Glisser l'armature sous la toile. Accrocher les faitières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds.
- Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets.
IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée.
- Si votre caravane est équipée d'un véilum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.
BON SÉJOUR !
REPLIAGE
- La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
2 - Déverrouiller les deux pièces coulissantes de l'armature. - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
4 - Fermer la porte et remettre la bâche.
5 - Remonter les vérins.
Si vous avez plié la tolle humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).
ENTRETIEN
CHANGEMENT DE ROUE
- Descendre les deux vérins opposés à la roue à changer.
• Debloquer les boulons de roue. - Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.
ATTENTION: NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.
- Avant de retirer la roue, descendre les deux autres vérins.
- Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.
CARROSSERIE
- Elle est en tôle acier électrozingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.
ENTOILAGE
- Ne jamais laisser la toile pliée humide plus de 24 heures.
- Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvéniser d'insecticide près de la toile.
STOCKAGE
- Les caravanes pliantes toile RACLET ont un faible enbrement. Si, toutefois, vous êtes amené à stocker votre que à l'extérieur, nous vous conseillons de retirer la
