Corail (609.16) - Tente RACLET - Notice d'utilisation et mode d'emploi gratuit

Marque	Raclet
Modèle	Corail (609.16)
Type de produit	Tente de camping
Capacité	4 personnes (estimation)
Dimensions extérieures	Environ 240 x 210 x 140 cm (L x l x H)
Dimensions intérieures	Environ 210 x 180 x 130 cm (L x l x H)
Poids	Environ 7,5 kg
Matériau du toit	Polyester enduit PU, imperméable
Matériau du sol	Polyéthylène haute densité
Arceaux	Fibre de verre
Type de montage	Montage rapide avec arceaux clipsables
Protection UV	Oui, indice UPF 50+
Imperméabilité	Colonne d'eau 2000 mm (toit) et 5000 mm (sol)
Entretien et nettoyage	Nettoyage à l'eau tiède et savon doux ; séchage complet avant rangement
Sécurité	Tissu ignifugé conforme aux normes en vigueur
Pièces détachées disponibles	Arceaux de rechange, piquets, haubans, sangle de tension
Garantie	2 ans

FOIRE AUX QUESTIONS - Corail (609.16) RACLET

Comment monter la tente Corail 609.16 ?

Étalez la tente au sol, insérez les arceaux dans les gaines, puis redressez la structure. Fixez les piquets aux coins et tendez les haubans. Consultez la notice pour les schémas détaillés.

La tente est-elle imperméable ?

Oui, le toit a une colonne d'eau de 2000 mm et le sol de 5000 mm. Les coutures sont thermocollées pour une étanchéité renforcée.

Quel est le poids de la tente ?

La tente pèse environ 7,5 kg, ce qui la rend facile à transporter pour des randonnées en voiture ou à vélo.

Puis-je laver la tente en machine ?

Non, le lavage en machine abîme les enduits. Nettoyez-la à la main avec une éponge douce et de l'eau savonneuse. Rincez abondamment et laissez sécher à l'air libre.

Comment réparer un arceau cassé ?

Utilisez un kit de réparation d'arceau (vendu séparément) ou remplacez l'arceau par une pièce détachée compatible. La garantie ne couvre pas les cassures dues à une mauvaise utilisation.

La tente est-elle adaptée pour le camping en hiver ?

Cette tente est conçue pour 3 saisons (printemps, été, automne). En hiver, son isolation et sa résistance au vent sont limitées. Privilégiez un modèle 4 saisons pour des conditions extrêmes.

Combien de personnes peuvent dormir dedans ?

La tente est prévue pour 4 personnes en couchage au sol. Pour plus de confort, nous recommandons 3 personnes avec du matériel.

Comment ranger la tente après utilisation ?

Nettoyez-la et séchez-la complètement. Pliez-la en évitant les plis marqués, puis rangez-la dans le sac de transport fourni. Stockez-la dans un endroit sec.

Où trouver des pièces détachées ?

Les pièces détachées (arceaux, piquets, haubans) sont disponibles sur le site officiel de Raclet ou chez les revendeurs agréés. Consultez la rubrique SAV de la notice.

La tente résiste-t-elle au vent ?

Oui, grâce à ses haubans et ses piquets solides, elle résiste à des vents modérés. En cas de tempête, renforcez les fixations ou abritez-vous.

MODE D'EMPLOI Corail (609.16) RACLET

REP. N	DESIGNATION PLAN	REF.
22	* Poignee claquante	03584
23	* Eclaireur de plaque	02914
24	* Ensemble porte	PL16483
25	* Feux de brouillard	02913
26	* Nez de marche	PL35583
27	* Panneau arriere droit	PL35572
28	* Cache arriere droit	PL35582
29	* Plancher	PL35576
30	* Ridelle droite	PL45219D
31	* Entretoise de chape de plateau	PL16111
32	* Chape d'articulation arriere droite	PL35498
33	* Plateau de couchage droit	PL26200D
34	* Sangle de plateau	PL16726
35	* Pied de plateau	PL16284
36	* Chape d'articulation avant droite	PL35498
37	* Passage de roue ouvert	PL16401
38	* Ridelle avant	PL45218
39	* Ridelle gauche	PL45219G
40	* Chape d'arculation avant gauche	PL35499
41	* Plateau de couchage gauche	PL26200G
42	* Chape d'arculation arriere gauche	PL35499
43	* Cache arriere gauche	PL35582
44	* Panneau arriere gauche	PL35571
45	* Joint gris ref : 1232040	03916
46	* Feu complet	PL16290
47	* Triange reflectorisant	02949

RACLET Haut-Éclair - 72600 MAMERS (FRANCE) Tél. : [phone] - Télex : 720 493 F - Fax : [phone]

REP. N°	DESIGNATION PLAN	REF.
48	* Dessus de coffre gauche	PL16426G
49	* Dessus de coffre gauche	PL16427G
50	* Charnière réf : 3363 chromée	03665
51	* Cloison arrière gauche	PL45290
52	* Cloison de coffre gauche	PL35578G
53	* Panneau de coffre gauche	PL35672G
54	* Tapis de sol	PL26047
55	* Panneau de coffre droit	PL35672D
56	* Dessus de coffre droit	PL16427D
57	* Cloison arrière droite	PL45289
58	* Cloison de coffre droit	PL35578D
59	* Dessus de coffre droit	PL16426D
60	* Anneaux brisés modèle CF série M	03633
61	* Tube d'arceau secondaire droit	PL16705
62	* Tube d'arceau droit	PL16695
63	* Arceau droit complet	PL26007
64	* Bielle	PL16174
65	* Arceau de faitière	PL16175
66	* Tube de faitière	PL16176
67	* Tube d'arceau gauche	PL16699
68	* Tube d'arceau secondaire gauche	PL16706
69	* Arceau principal	PL26006
70	* Articulation d'arrêt d'arceau	PL26339
71	* Sangle d'armature	PL16723

clignotant gauche
feu de brouillard
masse
clignotant droit
feu stop
feu rouge gauche
① Jaune
② Bleu
③ Blanc
④ Vert
⑤ Marron
⑥ Rouge
⑦ Noir

feu rouge droite-plaque

SHEMA BRANCHEMENT ELECTRIQUE

PAC 23.43.18 SAC 560x1700

1

1) - Tenir l'armature automatique verticalement par rapport au sol (les articulations jaunes en haut et les blanches en bas). Ecarter les 2 articulations jaunes l'une de l'autre jusqu'à ce que la faitière soit horizontale, puis coulisser la glissière sur les pièces plastiques pour verrouiller. Procéder de la même façon pour les articulations blanches;

2) - Déployer les deux éléments ainsi formés.

3) - Déverrouiller les faitières arrières ainsi que les tubes de casquette, en appuyant sur les cliquets. Les bloquer à l'horizontal à l'aide de ceux-ci.

4) - Débloquer les pieds et les amener en position

5) - Ajuster l'armature sur la caravane en utilisant les différents colliers de réglage.

6) - Pour le repliage de l'armature procéder en sens inverse.

72600 MAMERS Tél. [phone]

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France).

Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agreables moments de detente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
- Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
• Le fonctionnement des feux de signalisation.
- Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
- Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - À l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.

DÉPLIAGE AUTOMATIQUE

Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télécopiques, assurant le réglage d'horizontabilité des couchages. Régler ceux-ci, si nécessaire.

La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.

5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.

Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide.

6 - Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.

Les couchages sont prêts pour une courte étape !

MONTAGE DE L'AUVENT

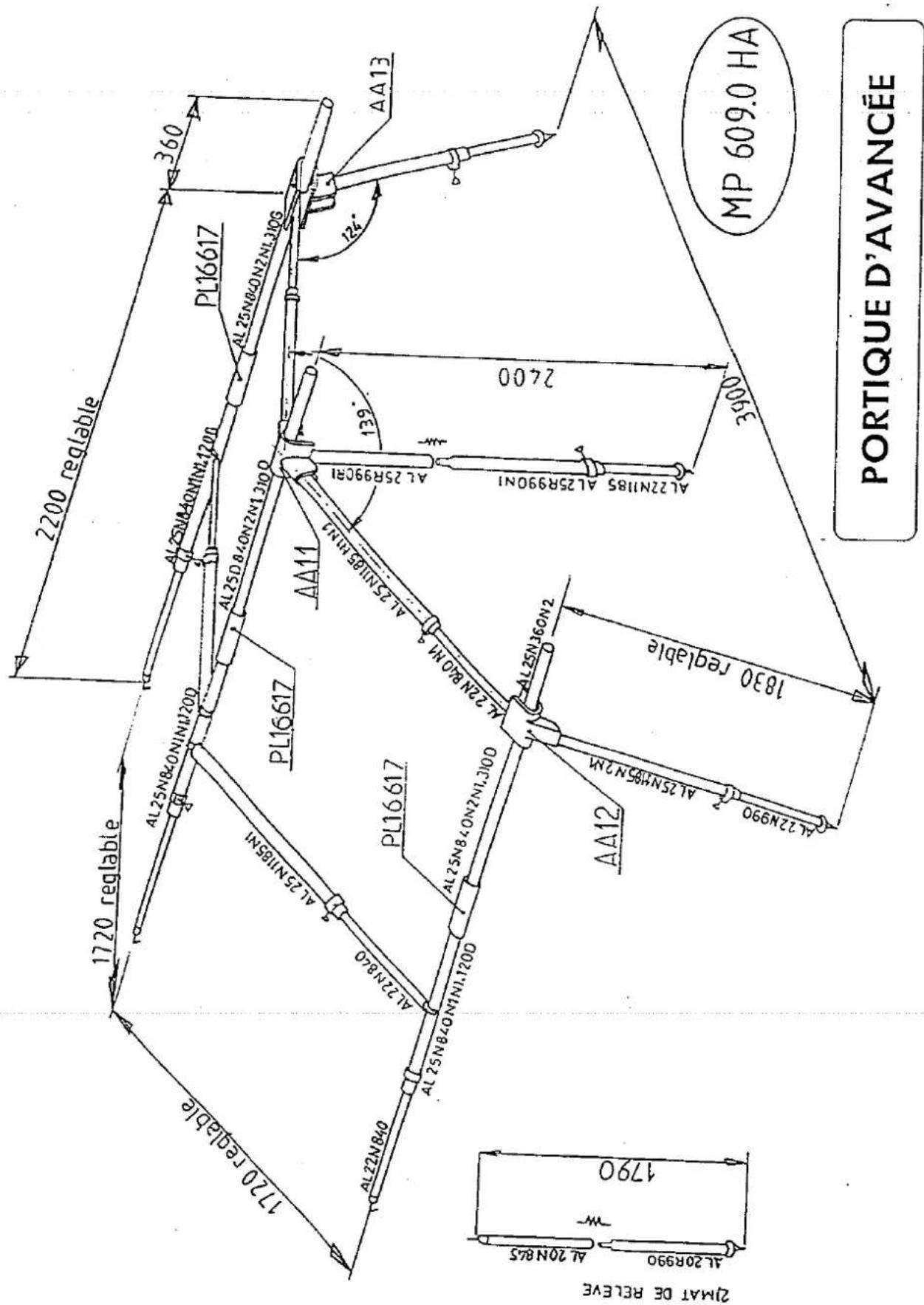

• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Déplier le portique en suivant les consignes au verso du plan.
- Accrocher les faîtières aux arceaux de l'armature de la remorque. (Régler au minimum les faîtières et les pieds avant).
- Sortir l'entoilage de son sac, l'étendro au sol, les fermetures à glissière de jonction face à la caravane.
• Glisser la toile sur l'armature. Fixer le toile d'auvent à la toile de caisse (pour faciliter l'accrochage de la fermeture, baisser la faîtière centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coulisses de faîtage (en ayant auparavant repositionner la faîtière centrale de l'armature de caisse). Régler la hauteur des pieds.

• VERSION ARMATURE ACIER
- Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
• Glisser l'armature sous la toile. Accrocher les faitières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds.
• Fermer entièrement l'auvent et fixer l'entoilage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée. - Si votre caravane est équipée d'un vélum, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR !

REPLIAGE

• La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
  1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
  2 - Déverrouiller les deux pièces coulissantes de l'armature. 3 - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
  4 - Fermer la porte et remettre la bâche.
  5 - Remonter les vérins.
  Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer.
  • Débloquer les boulons de roue,
• Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION : NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

• Avant de retirer la roue, descendre les deux autres vérins.
• Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électrozingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

• Ne jamais laisser la toile pliée humide plus de 24 heures.
• Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile.
