Escapade - Tente RACLET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tente de camping
Marque	Raclet
Modèle	Escapade
Nombre de places	3-4 personnes
Dimensions (L x l x H)	240 x 210 x 130 cm
Poids	Environ 5,5 kg
Matériau du tissu	Polyester 190T avec enduction PU
Matériau de l'arceau	Fibre de verre
Imperméabilité au toit	3000 mm
Imperméabilité au sol	5000 mm
Type de montage	Arceaux
Nombre d'entrées	2
Fonctions principales	Abri, protection contre les intempéries, espace de couchage
Entretien et nettoyage	Nettoyer à l'eau claire, sécher complètement avant rangement
Sécurité	Utiliser sur une surface plane, éloigner des sources de chaleur
Pièces détachées et réparabilité	Arceaux, sardines, haubans disponibles séparément
Garantie	2 ans
Coloris disponibles	Vert, bleu, gris

FOIRE AUX QUESTIONS - Escapade RACLET

Comment monter la tente Raclet Escapade ?

Étalez la tente au sol, assemblez les arceaux en fibre de verre et insérez-les dans les manchons. Montez la structure, fixez les sardines et les haubans. Consultez le schéma de montage fourni.

Quelle est la capacité de la tente ?

La tente Escapade peut accueillir confortablement 3 à 4 personnes avec leurs sacs de couchage.

Comment imperméabiliser la tente ?

Le tissu est déjà traité avec une enduction PU. Pour renforcer l'étanchéité, appliquez un spray imperméabilisant sur les coutures et le toit.

Comment nettoyer la tente ?

Utilisez une éponge humide avec de l'eau savonneuse douce. Rincez à l'eau claire et laissez sécher complètement à l'air libre avant de la ranger.

La tente est-elle résistante au vent ?

Oui, grâce à ses haubans et sardines, elle résiste à des vents modérés. Par vent fort, renforcez les haubans et choisissez un emplacement abrité.

Puis-je utiliser la tente en hiver ?

Cette tente est conçue pour les saisons printemps/été/automne. Pour l'hiver, un double-toit ou une isolation supplémentaire sont recommandés.

Comment ranger la tente après utilisation ?

Assurez-vous qu'elle est propre et sèche. Pliez-la soigneusement en suivant les plis d'origine et rangez-la dans le sac de transport fourni.

Y a-t-il une garantie sur la tente ?

Oui, la tente Raclet Escapade bénéficie d'une garantie de 2 ans contre les défauts de fabrication.

Où acheter des pièces détachées ?

Les arceaux, sardines et haubans sont disponibles chez les revendeurs Raclet ou sur le site officiel. Utilisez le modèle Escapade pour commander.

Comment éviter la condensation à l'intérieur ?

Aérez la tente en ouvrant les entrées et les fenêtres. Évitez de cuisiner à l'intérieur et utilisez un sac de couchage adapté.

MODE D'EMPLOI Escapade RACLET

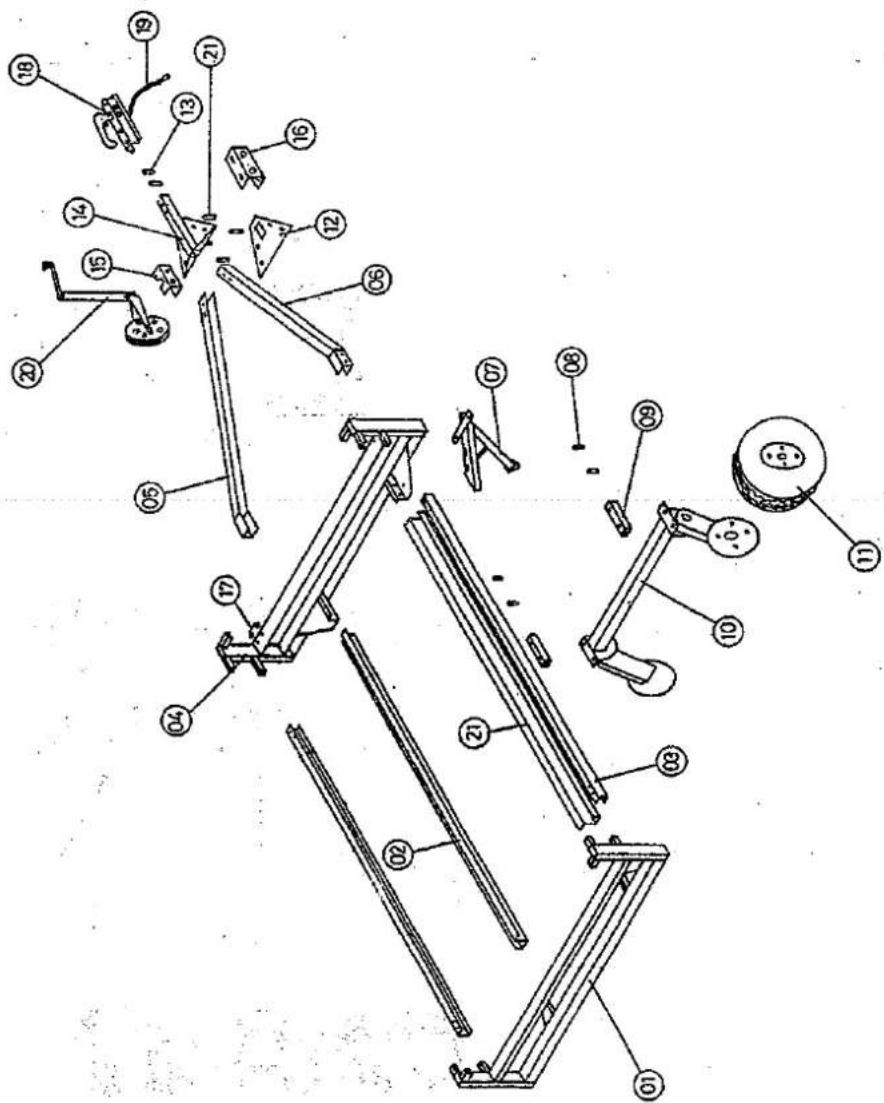

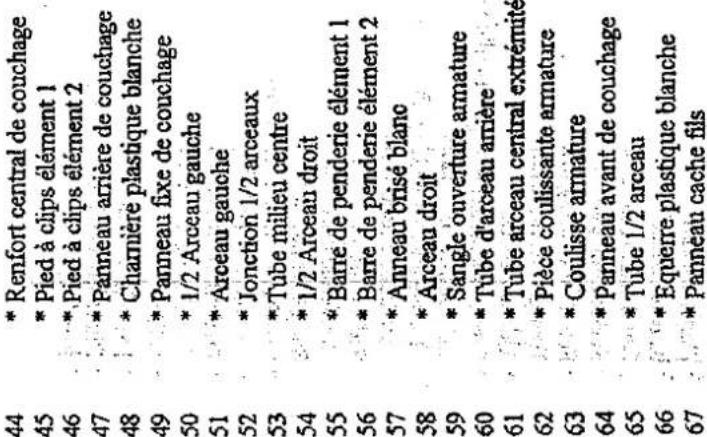

REP N°	DESIGNATION PLAN	REF.
01	* Traverse arrière	PL45408
02	* Longeron gauche	PL35895 D
03	* C de renfort panneau D/G	PL26744
04	* Traverse avant	PL45409
05	* 1/2 Timon gauche	PL35702
06	* 1/2 Timon droit	PL35701
07	* Vérin arrière droit/avant gauche	09143
08	* Entretoise pour réhausse essieu	PL16072
09	* Réhausse essieu	PL26782
10	* Essieu 500 kgs NF.	03599
11	* Roue complète de 16.5 x 6.5 - 8	03448
12	* Platine béquille flèche V	PL26271
13	* Entretoise de timon sans frein	PL16072
14	* Platine d'attelage flèche NF	PL26564
15	* Collier charnière pour roue jockey	03888
16	* Support roue de secours	PL26784
17	* Pontet	06034
18	* Tête d'attelage NF.	03461
19	* Chaine de sécurité	PL16480
20	* Roue jockey	03932
21	* Entretoise flèche V	PL16599

CPT 617.0 / CAISSE

REP N° DESIGNATION PLAN

① Jaune clignotant gauche

② Bleu feu de brouillard

③ Blanc masse

④ Vert clignotant droit

⑤ Marron feu rouge droite·plaque ⑥ Rouge feu stop

⑦ Noir feu rouge gauche

SHEMA BRANCHEMENT

ELECTRIQUE

C
B
A
INDICE	NATURE DES MODIFICATIONS			FAIT PAR	DATE
SOUDEUE OU MONTAGE VOIR PLAN N°:________		NOTA:________
MATERE:### Coat:### ### ### ###			TRATEMENT:###
RACLETHAUT-ECLAIR72600 MANERS	ECHELLE: /	N° ETOUDE EI 97127-1		N° PLAN. MP 6170A	#
	TOLERANCE: °1	DESIGNATION:ARMATURE TENDELET
	DATE: 30/01/98	FSCAPADE 98 FSPAGNE
	CREE PAR: SS
M Ce document est la propriete exclusive de RACLET Il est interd' d'en faire usage sans autorisation a
EMIS LE:

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France).

Ce modèle a subi un contrôle rigoureux à tous les stades de sa fabrication. Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VERIFIER

* La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
* Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
* Le fonctionnement des feux de signalisation.
* Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé, bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
"Le bon emboîtement de la tête d'atellage sur la boule de traction de votre voiture.

SUR LA ROUTE

* GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
* Lors des DEPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Déplier les pieds situé sur la galerie et ouvrir le couvercle. Régler les pieds télescopiques afin d'assurer l'horizontabilité des couchages, si nécessaire. (Fig. 1)
4 - A l'aide de la jonction d'arceau (52) , relier les deux arceaux (50) et (54) puis tirer sur l'arceau ainsi obtenu jusqu'à l'émission d'un clic ! (Fig. 2)
5 - La toile de tente est solidaire de l'armature et des plateaux de couchage ; elle se déploie automatiquement sur l'armature. Tirer simultanément sur les deux extrémités de l'avancée pour déployer l'armature. (Fig. 3)
6 - Placer les deux pieds à clips et les piquets de maintien au sol de l'avancée. (Fig. 4)
7 - Fixer le panneau avant de l'avancée à l'aide des fermetures à glissière. (Fig. 5)
8 - Fixer la toile au sol à l'aide des piquets.
9 - Tendre la toile à l'aide des tubes coulissants et des colliers de serrage sur l'arceau d'avancée.
10- Pour terminer placer la barre de penderie et effectuer le réglage de celle-ci.

MONTAGE DE L'AUVENT

* Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
* Sortir l'entollage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
* Glisser l'armature sous la toile. Accrocher les faitières aux

arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, regler la tention de la toile à l'aide des coulisses de faltage. Régler la hauteur des pieds.

* Fermer entièrement l'auvent et fixer l'entoillage au sol à l'aide des piquets.

IMPORTANT:

* Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier quelle est bien positionnée.
* Si votre caravane est équipée d'un vélim, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SEJOUR!

REPLIAGE

* La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
1 - Retirer'le panneau d'avancée.
2 - Rentrer les coulisses de l'arceau d'avancée en déverrouillant les deux cliquets.
4 - Retirer la jonction d'arceau de l'avancée.
5 - Placer correctement la toile de tente dans la caravane et sangler l'armature sur le couvercle. (Fig. 6)
6 - Fermer le couvercle et replier les pieds de la galerie.
7 - Remonter les vérins
Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (une journée minimum).

ENTRETIEN

CHANGEMENT DE ROUE

* Descendre les deux vérins opposés à la roue à changer.
* Débloquer les boulons de roue.
* Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION:

NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

* Avant de retirer la roue, descendre les deux autres vérins.

- Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

* Elle est en tôle acier électrozingué, taité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

* Ne jamais laisser la toile pliée humide plus de 24 heures.
* Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraisant, ne jamais puvériser d'insecticide près de la toile.

STOCKAGE

* Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile.
