Type de produit	Tente de camping
Marque	Raclet
Modèle	Java (615.4)
Capacité	2 personnes
Dimensions (montée)	200 x 200 x 130 cm (L x l x H)
Dimensions (rangée)	60 x 15 x 15 cm
Poids	3,2 kg
Matériau du toit	Polyester 190T avec enduction PU
Matériau du sol	Polyéthylène 120 g/m²
Imperméabilité	2000 mm (toit et sol)
Armature	Fibre de verre 8,5 mm
Nombre d’entrées	1
Nombre d’absides	1
Type de montage	Arceaux croisés, montage rapide
Utilisation recommandée	Camping, randonnée légère
Entretien et nettoyage	Nettoyer à l'eau tiède, sécher à l'air libre. Ne pas utiliser de détergents agressifs.
Sécurité	Ignifuge selon norme NFPA 701
Pièces détachées et réparabilité	Arceaux, sardines et haubans disponibles sur demande auprès du fabricant.

FOIRE AUX QUESTIONS - Java (615.4) RACLET

Quelles sont les dimensions de la tente Java (615.4) montée ?

Les dimensions montées sont de 200 x 200 x 130 cm (longueur x largeur x hauteur).

Quel est le poids de cette tente ?

Le poids total est d'environ 3,2 kg, ce qui la rend adaptée à la randonnée légère.

La tente est-elle imperméable ?

Oui, le toit et le sol ont une imperméabilité de 2000 mm, offrant une bonne protection contre la pluie.

Combien de personnes peuvent dormir dans cette tente ?

La tente est conçue pour 2 personnes, avec un espace confortable pour deux sacs de couchage.

Comment installer la tente rapidement ?

Dépliez la tente, insérez les arceaux croisés dans les gaines, puis fixez les sardines aux coins. Le montage prend environ 5 minutes.

Comment entretenir la tente ?

Nettoyez-la à l'eau tiède avec un chiffon doux, sans produits chimiques. Laissez-la sécher complètement avant de la ranger pour éviter les moisissures.

La tente est-elle ignifuge ?

Oui, le tissu est traité pour résister au feu selon la norme NFPA 701.

Quels accessoires sont inclus ?

La tente est livrée avec des sardines, des haubans, des arceaux en fibre de verre et un sac de transport.

Puis-je obtenir des pièces détachées ?

Oui, vous pouvez commander des arceaux, sardines ou haubans auprès du fabricant Raclet.

La tente dispose-t-elle d'une abside ?

Oui, elle possède une abside qui offre un espace de rangement pour le matériel ou comme sas d'entrée.

MODE D'EMPLOI Java (615.4) RACLET

REP. N	DESIGNATION PLAN	REF.
1	* Blocage sur traverse arrière	PL16150
2	* Accrochage sur traverse arrière	PL16138
3	* Support de roue	PL26995
4	* Longeron gauche	PL35560 G
5	* 1/2 Flèche en V roue jockey	PL35701
6	* Roue jockey télescopique	03932
7	* Collier charnière pour roue jockey	03888
8	* Tête attelage SV 60 s/2 freinée	09306
9	* Tige de frein Ø 10 Lg 1640-1380	03549
12	* Entretoise de flèche en V	PL16599
13	* Platine béquille flèche en V	PL26271
14	* 1/2 flèche en V	PL35702
15	* Vérins Lg 400 à 30° arrière D avant G	09143
	arrière G avant D	09144
16	* Traverse avant	PL45347
17	* Roue 500x10	03504
18	* Essieu 650 kg F EAB 796 freiné	03600
19	* Longeron droit	PL35560 D
20	* Renfort de châssis	PL35561
21	* Traverse arrière	PL45397

1	* Blocage sur traverse arrière	PL16150
2	* Accrochage sur traverse arrière	PL16138
3	* Support de roue	PL26995
4	* Longeron gauche	PL35560 G
5	* 1/2 Flèche en V roue jockey	PL35701
6	* Roue jockey télescopique	03932
7	* Collier charnière pour roue jockey	03888
8	* Tête attelage FTF AK7	03461
9	* Entretoise de timon	PL16072
10	* Chaîne de sécurité	PL16480
11	* Platine d'attelage	PL26564
12	* Extratoise flèche en V	PL16599
13	* Platine béquille flèche en V	PL26271
14	* 1/2 flèche en V	PL35702
15	* Vérins Lg 400 à 30° arrière D avant Garrière G avant D	09143
		09144
16	* Traverse avant	PL45347
17	* Roue 500 x 10	03504
18	* Essieu 500 kg NF EAB 796	03601
19	* Longeron droit	PL35560 D
20	* Renfort châssis	PL35561
21	* Traverse arrière	PL45397

Les repères 1 - 2 - 3 - 6 - 7 sont optionnels pour certaines versions.

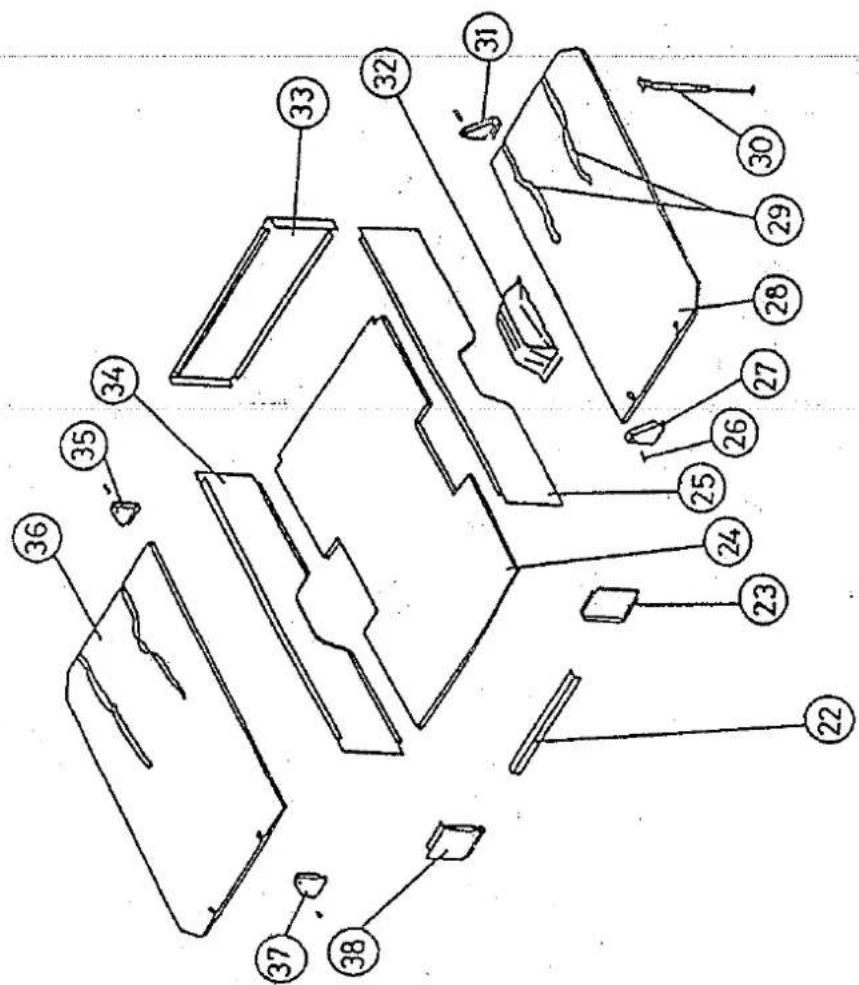

REP. N	DESIGNATION PLAN	REF.
22	* Nez de marche	PL35775
23	* Panneau arrière droit	PL35852 D
24	* Plancher	PL35851
25	* Ridelle droite	PL45391 D
26	* Entretoise de chape de plateau	PL16111
27	* Chape d'articulation arrière droite	PL35498
28	* Plateau de couchage droit	PL26442 D
29	* Sangle de plateau	PL16726
30	* Ensemble pied de plateau	PL17060
31	* Chape d'articulation avant droite	PL35498
32	* Passage de roue ouvert	PL16401
33	* Ridelle avant	PL45218
34	* Ridelle gauche	PL45391 G
35	* Chape d'articulation avant gauche	PL35872
36	* Plateau de couchage gauche	PL26442 G
37	* Chape d'articulation arrière gauche	PL35872
38	* Panneau arrière gauche	PL35852 G

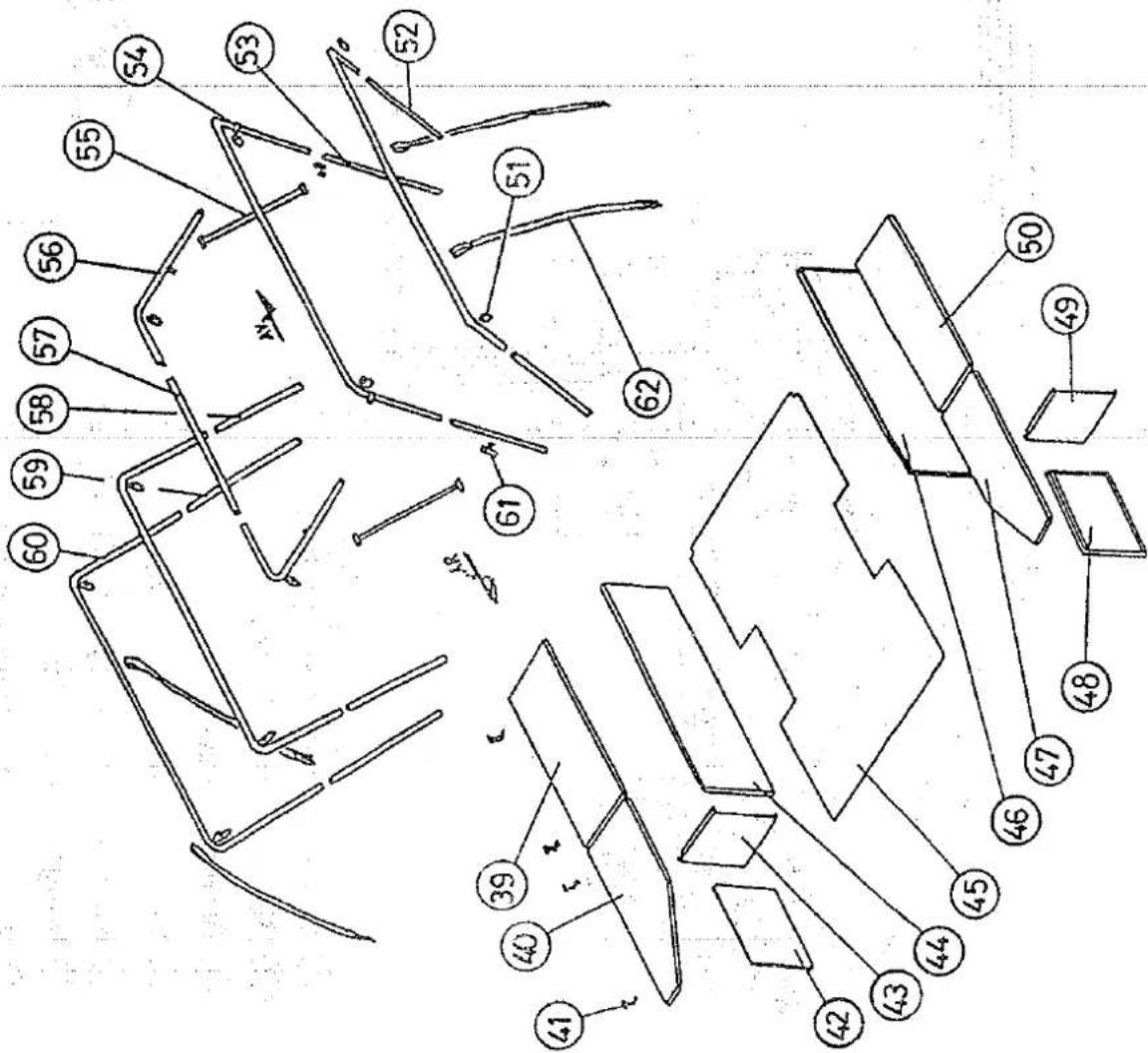

REP. N	DESIGNATION PLAN	REF.
39	* Dessus de coffre gauche	PL16891G
40	* Dessus de coffre gauche	PL16890G
41	* Charnière ref : 3363 chromée	03665
42	* Cloison arrière gauche	PL45392G
43	* Cloison de coffre gauche	PL35578G
44	* Panneau de coffre gauche	PL35774G
45	* Tapis de sol	PL26655
46	* Panneau de coffre droit	PL35774D
47	* Dessus de coffre droit	PL16890D
48	* Cleison arrière droite	PL45392D
49	* Cloison de coffre droit	PL35578D
50	* Dessus de coffre droit	PL16891D
51	* Anneaux brisés modèle CF série M	03633
52	* Tube d'arceau secondaire droit	PL16705
53	* Tube d'arceau droit	PL16695
54	* Arceau droit complet	PL26464
55	* Biello	PL16174
56	* Arceau de faitière	PL16175
57	* Tube de faitière	PL16904
58	* Tube d'arceau gauche	PL16699
59	* Tube d'arceau secondaire gauche	PL16706
60	* Arceau principal	PL26463
61	* Articulation d'arrêt d'arceau	PL26339
62	* Sangle d'armature	PL16723

feu rouge droite+plaque

feu stop

feu rouge gauche

MEUBLE CUISINE

28	03663	BUTÉE CAOUTCHOUC NOIR
27	06471	VIS PAPILLON HS TÊTE PLASTIQUE
26	03685	CHARNIÈRE
25	26980	PARE FEUX
24	07207	POIGNÉE
23	26660	TIROIR
22	26665	PETIT COUVERCLE
21	26665	GRAND COUVERCLE
20	0719407193	COMPAS DE COUVERCLE - Gauche-Droit
19	07186	CHARNIÈRE
18	07201	Bloc évier - 2 feux - grill, bandeau
17	07161	BEC VERSEUR
16	35860	MONTANT DE MEUBLE - Gauche-Droit
15	26667	ETAGÈRE MEUBLE DE CUISINE
14	17039	Sangles de maintien bouleille de gaz
13	06224	GOUPILLE BÊTA
12	03343	GRENOUILLÈRE AVEC GOUPILLE
11	03613	BOUTON DE BACHE
10	45393	CAISSON MEUBLE DE CUISINE
9	03343	GRENOUILLÈRE DE PORTE
8	45394	PORTE ARRIÈRE
7	35153	FOND DE MEUBLE
6	07185	CHARNIÈRES DE PORTE ARRIÈRE
5	06109	SUPPORT CLIPS POUR TUBE
4	07181	SUPPORT DE PIEDS
3	0719407193	COMPAS DE PIEDS - Gauche-Droit
2	26670	PIED DE MEUBLE CUISINE Lg:300 Φ20
1	07673	BOUCHON TUBE Φ25
REP	CODE/PLAN	DESIGNATION

PL.17043.2FG

-ALWAYS CONTROL CHILDREN.

CAMPING.

THE RISK OF DOMESTIC ACCIDENT ARE INCREASED WHEN

Vous venez d'acquérir une caravane pliante toile, entièrement conçue et réalisée dans nos ateliers de Mamers (France).

Ce modèle a subi un contrôle rigcureux à tous les stades de sa fabrication.

Afin qu'il vous donne entière satisfaction et vous permette de passer d'agréables moments de détente, nous vous conseillons de lire attentivement cette notice.

AVANT DE PRENDRE LA ROUTE

VÉRIFIER

• La pression des pneumatiques (la norme à respecter figure sur le côté de la caisse).
• Le serrage des boulons de roues ; le couple de serrage sera contrôlé après un parcours de 25 à 40 km, puis après 100 km, ensuite périodiquement.
• Le fonctionnement des feux de signalisation.
• Le chargement de la remorque. Ne pas dépasser le poids total en charge autorisé. Bien répartir la charge, (force d'appui d'environ 20 kg sur la tête d'attelage).
• Le bon emboîtement de la tête d'attelage sur la boule de traction de votre voiture.

SUR LA ROUTE

• GARDEZ suffisamment de DISTANCE avec le véhicule qui vous précède.
- Lors des DÉPASSEMENTS, n'oubliez pas, avant de vous rabattre, que votre véhicule se prolonge de la longueur hors tout de la caravane pliante.

BONNE ROUTE!

MONTAGE

1 - Dételer et amener la remorque en position.
2 - A l'aide de la manivelle, descendre les vérins de façon à stabiliser la remorque en position horizontale. Sur un terrain meuble, prévoir des cales sous les semelles.
3 - Oter la bâche. Déployée sous un des plateaux, elle vous permettra d'aménager un rangement étanche.
4 - Ouverture des plateaux de couchage.

DEPLIAGE AUTOMATIQUE

Faire pivoter le plateau gauche, ensuite le plateau droit. Les plateaux se posent sur des pieds télécopiques, assurant le réglage d'horizontabilité des couchages. Régler ceux-ci, si nécessaire.
La toile de la tente est solidaire des deux plateaux ; elle se déploie automatiquement sur l'armature.
5 - Monter au centre de la caravane, et pousser de bas en haut l'arceau de faîtage : il se verrouille automatiquement.
Les pièces coulissantes (têtes boules noires) vous permettent un réglage rapide.
6 - Fermer la porte de l'entoilage et fixer celui-ci au sol à l'aide des piquets, en commençant par le côté du plateau déplié en premier.
Les couchages sont prêts pour une courte étape !

MONTAGE DE L'AUVENT

• VERSION PORTIQUE AUTOMATIQUE ALUMINIUM
- Déplier le portique en suivant les consignes au verso du plan.
- Accrocher les faitières aux arceaux de l'armature de la remorque. (Régler au minimum les faitières et les pieds avant).
- Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane.
- Glisser la toile sur l'armature. Fixer la toile d'auvent à la toile de caisse (pour faciliter l'accrochage de la fermeture, baisser la faîtière centrale de l'armature de caisse).
- Attacher les lacettes de maintien de la toile, régler la tension de celle-ci à l'aide des coulisses de faîtage (en ayant auparavant repositionner la faîtière centrale de l'armature de caisse). Régler la hauteur des pieds.

• VERSION ARMATURE ACIER

• Disposer au sol les différents éléments de l'armature d'auvent (suivant plan joint à l'armature).
• Sortir l'entoilage de son sac, l'étendre au sol, les fermetures à glissière de jonction face à la caravane. Fixer la toile d'auvent à la toile de la caisse.
• Glisser l'armature sous la toile. Accrocher les faitières aux arceaux de l'armature principale de la remorque. Attacher les lacettes de maintien de la toile, régler la tension de la toile à l'aide des coulisses de faîtage. Régler la hauteur des pieds
• Fermer entièrement l'auvent et fixer l'entoillage au sol à l'aide des piquets.

IMPORTANT : Une bavette de protection est prévue pour abriter les fermetures à glissière. Vérifier qu'elle est bien positionnée.

• Si votre caravane est équipée d'un vélim, suspendre celui-ci en commençant par le centre. Piqueter les retombées de murs au sol.

BON SÉJOUR !

REPLIAGE

• La toile de tente étant solidaire de l'armature et des plateaux, ne pas l'en détacher.
  1 - Démonter l'auvent, le rabattre sur le toit de la caravane, ou bien le détacher et le ranger à l'intérieur, ou au-dessus du plateau supérieur.
  2 - Dévercuiller les deux pièces coulissantes de l'armature.
  3 - Basculer le plateau droit sur le sommet de la caisse, puis le gauche.
  4 - Fermer la porte et remettre la bâche.
  5 - Remonter les vérins.
  Si vous avez plié la toile humide, il est indispensable de la faire sécher et de l'aérer dès que possible (pendant une journée minimum).

ENTRETJEN

CHANGEMENT DE ROUE

• Descendre les deux vérins opposés à la roue à changer.
• Debloquer les boulons de roue.
- Lever la remorque à l'aide du cric de votre voiture en disposant celui-ci sous le corps d'essieu ou sous le longeron.

ATTENTION : NE PAS APPLIQUER LE CRIC SUR LE PLANCHER.

• Avant de retirer la roue, descendre les deux autres vérins.
• Changer la roue, bloquer. Vérifier le serrage après quelques kilomètres.

CARROSSERIE

- Elle est en tôle acier électrozingué, traité polyester. Vous l'entretiendrez comme la carrosserie de votre voiture.

ENTOILAGE

- Ne jamais laisser la toile pl'ée humide plus de 24 heures. - Les toiles coton RACLET sont traitées contre les moisissures. Ne jamais utiliser de détergent ou de dégraissant, ne jamais pulvériser d'insecticide près de la toile.

STOCKAGE

- Les caravanes pliantes toile RACLET ont un faible encombrement. Si, toutefois, vous êtes amené à stocker votre remorque à l'extérieur, nous vous conseillons de retirer la partie toile.
