THERMOSTAT D AMBIANCE DELTA 2 - Thermostat d'ambiance DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance mécanique "tout ou rien" à tension de vapeur
Marque	DELTA DORE
Modèle	THERMOSTAT D AMBIANCE DELTA 2 (également DELTA 2v avec voyant)
Plage de réglage	5 à 30 °C
Différentiel fixe	0,8 ± 0,2 K
Sortie	Contact inverseur non alimenté
Puissance maxi	10 A sous 230 V (jusqu'à 2000 W pour pilotage contacteur)
Dimensions	73 x 73 x 28 mm
Poids	80 g
Indice de protection	IP 30
Garantie	1 an
Verrouillage	Limitation des réglages maxi/mini et blocage sur une consigne
Visualisation de fonctionnement	Sur modèle DELTA 2v (voyant 230 V)
Emplacement recommandé	Sur cloison intérieure à 1,50 m, loin de l'appareil de chauffage et de toute source de chaleur (soleil, cheminée)
Installation	Sur socle mural avec cache-bornier ; ne pas déboîter le bouton de réglage
Raccordement	Bornes 1 et 3 pour chaudière (enlever shunt) ; possibilité de piloter un contacteur pour puissance > 2000 W
Compatibilité	Chaudière ou chauffage électrique via contacteur
Entretien et nettoyage	Aucun entretien spécifique ; nettoyer avec un chiffon doux et sec
Sécurité	Respecter les règles d'installation pour éviter les surchauffes ; ne pas exposer à l'humidité

FOIRE AUX QUESTIONS - THERMOSTAT D AMBIANCE DELTA 2 DELTA DORE

Comment installer le thermostat DELTA 2 ?

Désolidarisez le capot du socle, fixez le socle au mur, ôtez le cache-bornier, raccordez les fils selon votre type de chauffage, replacez le cache-bornier, puis rabattez le capot en engageant les pattes latérales.

Quelle est la plage de température réglable ?

La plage de réglage est de 5 à 30 °C.

Quelle est la puissance maximale supportée ?

Le contact supporte 10 A sous 230 V. Pour des puissances supérieures à 2000 W, il faut piloter un contacteur.

Où placer le thermostat dans la maison ?

Placez-le sur une cloison intérieure à environ 1,50 m de hauteur, loin de l'appareil de chauffage et des sources de chaleur (soleil direct, cheminée).

Peut-on limiter la température maximale ?

Oui, grâce à une butée de limitation (fig. 2 de la notice) vous pouvez verrouiller le réglage sur une consigne ou limiter la plage maximale/minimale.

Que signifie le voyant sur le modèle DELTA 2v ?

Le voyant 230 V s'allume pour visualiser l'état de fonctionnement de la sortie (chauffage en marche).

Comment raccorder le thermostat à une chaudière ?

Enlevez le shunt et raccordez les bornes 1 et 3 du thermostat directement à l'entrée thermostat de la chaudière. Ne pas utiliser l'entrée horloge.

Quel est le différentiel du thermostat ?

Le différentiel fixe est de 0,8 ± 0,2 K (environ 0,8 °C de variation autour de la consigne).

Le thermostat est-il compatible avec un chauffage électrique ?

Oui, mais si la puissance dépasse 2000 W, il doit commander un contacteur qui pilotera les radiateurs.

Comment nettoyer le thermostat ?

Nettoyez-le avec un chiffon doux et sec. Ne pas utiliser de produit liquide ou abrasif.

MODE D'EMPLOI THERMOSTAT D AMBIANCE DELTA 2 DELTA DORE

1) Description

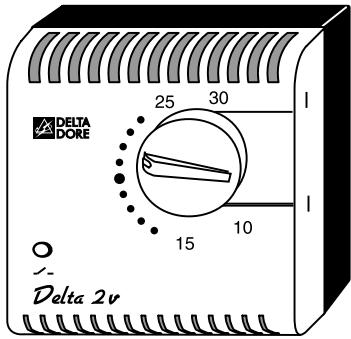

Les thermostats DELTA 2 et DELTA 2v sont des thermostats mécaniques "tout ou rien" à tension de vapeur avec sortie sur contact inverseur non alimenté. Le modèle DELTA 2v est muni d'un voyant destiné à visualiser le fonctionnement.

Caractéristiques techniques

• Plage de réglage: 5 à 30°C
• Différentiel fixe: De 0,8 à ± 0,2 K
• Verrouillage du réglage maximal et minimal
• Verrouillage sur un réglage de consigne
• Visualisation de l'état de la sortie (DELTA 2v)
• Puissance maxi : 10 A 230 V
• Dimensions : 73 x 73 x 28 mm
• Masse: 80 gr
• IP 30
• Garantie : 1 an

2) Emplacement du thermostat

Du bon choix de celui-ci dépend le fonctionnement optimal de votre installation de chauffage.

Placez le thermostat dans un séjour / salon, à la condition, toutefois, qu’il n’y ait pas de cheminée à bois, sinon, installez-le dans un endroit chauffé, en respectant les 4 règles suivantes :

• Sur une cloison intérieure à une hauteur de 1,50 m environ
• Le plus loin possible de l'appareil de chauffage
• A un endroit où le soleil ne risque pas de venir éclairer en cours de journée.

3) Installation

1) Désolidariser le capot du socle (Fig. 1) 2) Fixer le socle au mur à l'aide de 2 vis 3) Oter le cache bornier 4) Fixer, puis raccorder le thermostat, après avoir sélectionné votre type de chauffage (voir chapitre raccordement) 5) REPLACER le cache-bornier

ATTENTION

Ne pas déboiter le bouton de réglage

6) Il est possible de limiter le réglage à une valeur maximale ou de bloquer un réglage de consigne, pour cela introduire la butée comme indiqué sur la figure 2. 7) Engager les 2 pattes latérales droites de positionnement dans les fentes correspondantes du capot, puis rabattre celui-ci vers le socle.

Raccordement

Commun Commande ventilation Commande chauffage [5]Voyant 230 V

Fig 2 Limitation et blocage de température

Déterminer le type d'installation et réaliser le câblage correspondant

La chaudière possède une entrée thermostat

Enlevez le shunt et raccordez les bornes 1 et 3 du thermostat directement.

Nota: Si la chaudière possède une entrée horloge, ne pas la câbler.

La puissance pilotée est supérieure à 2000 W. Le thermostat commance un contacteur.

Chauffage électrique
