THERMOSTAT D AMBIANCE DELAT 2V - Thermostat d'ambiance DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance mécanique
Marque	DELTA DORE
Modèle	THERMOSTAT D AMBIANCE DELAT 2V
Plage de réglage	5 à 30 °C
Différentiel	0,8 K ± 0,2 K (fixe)
Verrouillage	Réglage maximal, minimal ou consigne fixe
Voyant de fonctionnement	Oui (modèle DELAT 2V)
Sortie	Contact inverseur non alimenté
Puissance maxi	10 A / 230 V
Dimensions	73 x 73 x 28 mm
Poids	80 g
Indice de protection	IP 30
Garantie	1 an
Emplacement recommandé	Sur cloison intérieure, à 1,50 m, loin du chauffage et du soleil
Installation	Fixation murale par 2 vis, raccordement bornier
Raccordement	Bornes 1 (commun), 2 (ventilation), 3 (chauffage), 5 (voyant 230 V)
Compatibilité chaudière	Entrée thermostat (shunt à enlever)
Compatibilité chauffage électrique	Direct jusqu'à 2000 W, sinon via contacteur
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux
Pièces détachées	Disponibles sur demande (bouton, capot, etc.)

FOIRE AUX QUESTIONS - THERMOSTAT D AMBIANCE DELAT 2V DELTA DORE

Comment installer le thermostat DELTA DORE DELAT 2V ?

Séparez le capot du socle, fixez le socle au mur avec 2 vis, retirez le cache-bornier, raccordez les fils selon votre type de chauffage (chaudière ou électrique), puis remettez le cache-bornier et enclenchez le capot. Ne déboîtez pas le bouton de réglage.

Comment limiter la température maximale ou bloquer la consigne ?

Introduisez la butée fournie comme indiqué sur la figure 2 de la notice. Elle permet de limiter le réglage à une valeur maximale, minimale ou de bloquer une consigne fixe.

Que faire si le voyant ne s'allume pas ?

Vérifiez que le thermostat est correctement raccordé (borne 5 pour le voyant) et que l'alimentation 230 V est présente. Si le voyant reste éteint, le thermostat peut être défectueux.

Ce thermostat est-il compatible avec une chaudière gaz ?

Oui, il se raccorde sur l'entrée thermostat de la chaudière. Enlevez le shunt et branchez les bornes 1 et 3. Ne câblez pas l'entrée horloge si elle existe.

Quelle est la différence entre DELAT 2 et DELAT 2V ?

Le modèle DELAT 2V possède un voyant lumineux qui indique le fonctionnement du chauffage, contrairement au DELAT 2 sans voyant.

Peut-on utiliser ce thermostat pour un chauffage électrique de plus de 2000 W ?

Oui, mais il faut interposer un contacteur. Le thermostat commande alors le contacteur qui pilote la puissance élevée.

Où placer le thermostat dans la maison ?

Installez-le sur une cloison intérieure, à environ 1,50 m de haut, loin de l'appareil de chauffage, à l'abri du soleil direct et dans une pièce sans cheminée à bois.

Comment nettoyer le thermostat ?

Utilisez un chiffon sec et doux. Évitez les produits chimiques ou abrasifs qui pourraient endommager le boîtier.

Que faire si le thermostat ne chauffe pas assez ou trop ?

Vérifiez la position du réglage (5-30 °C), l'emplacement (pas trop près d'une source de chaleur), et le différentiel fixe (0,8 K). Si le problème persiste, le thermostat peut être déréglé.

Où trouver les pièces détachées du thermostat DELAT 2V ?

Les pièces détachées (bouton, capot, cache-bornier) sont disponibles auprès du service après-vente DELTA DORE ou chez les revendeurs agréés.

MODE D'EMPLOI THERMOSTAT D AMBIANCE DELAT 2V DELTA DORE

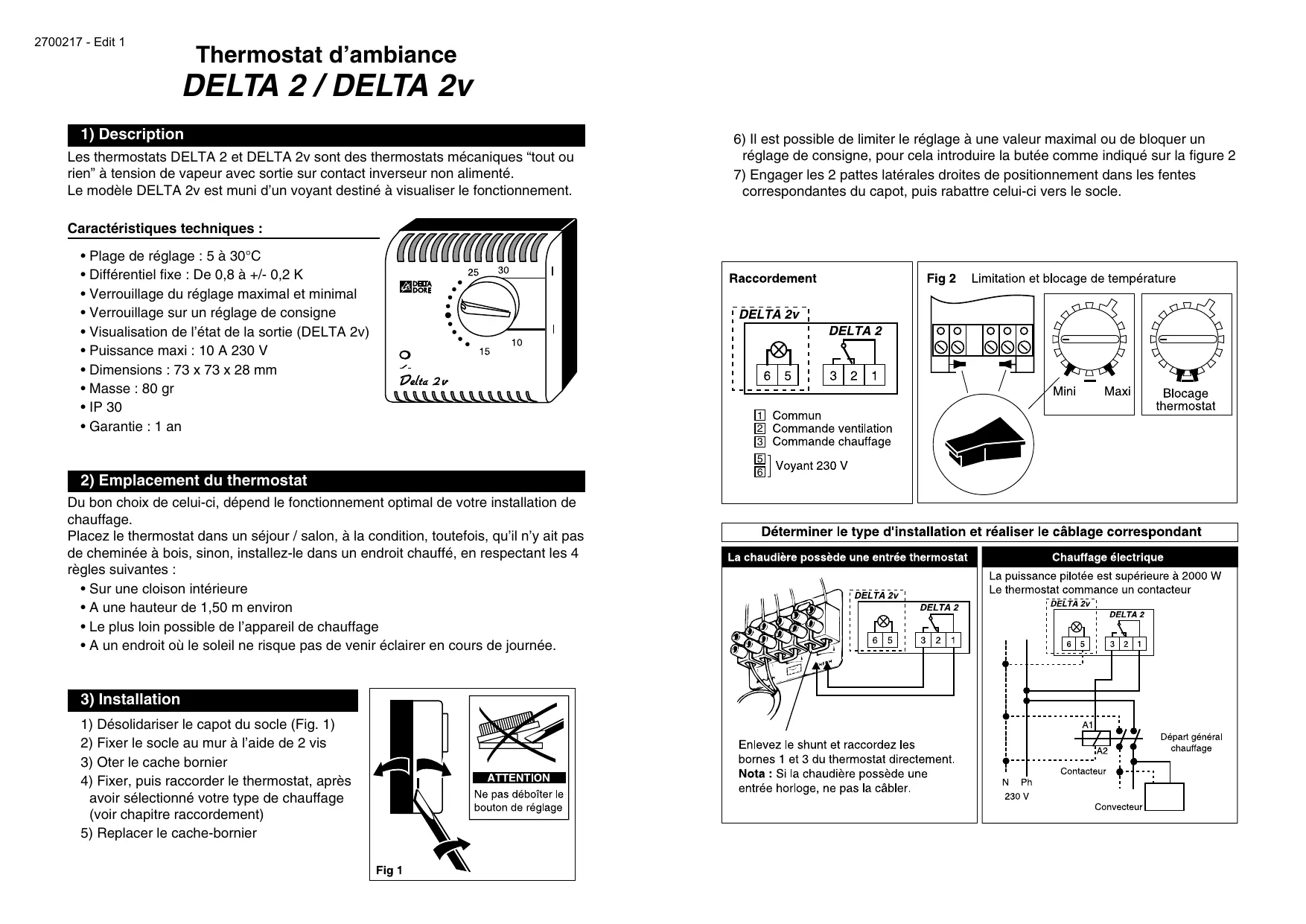

1) Description

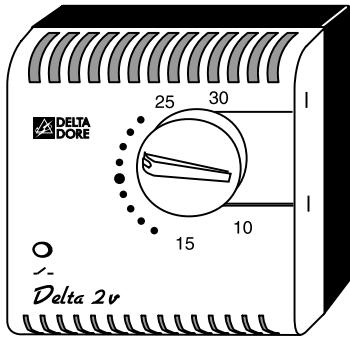

Les thermostats DELTA 2 et DELTA 2v sont des thermostats mécaniques "tout ou rien" à tension de vapeur avec sortie sur contact inverseur non alimenté. Le modèle DELTA 2v est muni d'un voyant destiné à visualiser le fonctionnement.

Caractéristiques techniques

• Plage de réglage : 5 à 30 °C
• Différentiel fixe : de 0,8 K à +/- 0,2 K
• Verrouillage du réglage maximal et minimal
• Verrouillage sur un réglage de consigne
• Visualisation de l'état de la sortie (DEL 2V)
• Puissance maxi : 10 A / 230 V
• Dimensions : 73 x 73 x 28 mm
• Masse: 80 gr
• IP 30
• Garantie : 1 an

2) Emplacement du thermostat

Du bon choix de celui-ci dépend le fonctionnement optimal de votre installation de chauffage.

Placez le thermostat dans un séjour ou un salon, à la condition, toutefois, qu'il n'y ait pas de cheminée à bois. Sinon, installez-le dans un endroit chauffé, en respectant les quatre règles suivantes :

• Sur une cloison intérieure, à une hauteur de 1,50 m environ.
• Le plus loin possible de l'appareil de chauffage
• À un endroit où le soleil ne risque pas d'éclairer l'appareil en cours de journée.

3) Installation

1) Désolidariser le capot du socle (Fig. 1). 2) Fixer le socle au mur à l'aide de 2 vis. 3) Ôter le cache-bornier. 4) Fixer, puis raccorder le thermostat, après avoir sélectionné votre type de chauffage (voir chapitre raccordement). 5) REPLACER le cache-bornier.

ATTENTION : Ne pas déboîter le bouton de réglage.

6) Il est possible de limiter le réglage à une valeur maximale ou de bloquer un réglage de consigne. Pour cela, introduire la butée comme indiqué sur la figure 2. 7) Engager les deux pattes latérales droites de positionnement dans les fentes correspondantes du capot, puis rabattre celui-ci vers le socle.

Raccordement

1 Commun 2 Commande ventilation 3 Commande chauffage 5 Voyant 230 V

Fig. 2 : Limitation et blocage de température

Déterminer le type d'installation et réaliser le câblage correspondant.

La chaudière possède une entrée thermostat.

Enlevez le shunt et raccordez les bornes 1 et 3 du thermostat directement. Nota : Si la chaudière possède une entrée horloge, ne pas la câbler.

La puissance pilotée est supérieure à 2000 W. Le thermostat commande un contacteur.

Chauffage électrique
