Type de produit	Thermostat d'ambiance mécanique
Marque	DELTA DORE
Modèle	DELTA 2V
Plage de réglage	5 à 30 °C
Différentiel fixe	0,8 ± 0,2 K
Verrouillage réglage	Maximal et minimal, ou consigne fixe
Visualisation état sortie	Voyant 230 V (modèle DELTA 2V)
Puissance maximale	10 A / 230 V
Dimensions	73 x 73 x 28 mm
Poids	80 g
Indice de protection	IP30
Garantie	1 an
Alimentation	230 V AC
Fonctions principales	Commande chauffage et ventilation, contact inverseur non alimenté
Entretien et nettoyage	Nettoyage extérieur avec un chiffon sec
Sécurité	IP30, protection contre les corps solides
Pièces détachées	Non disponibles séparément
Informations générales	Thermostat mécanique "tout ou rien" à tension de vapeur

FOIRE AUX QUESTIONS - DELTA 2V DELTA DORE

Où installer le thermostat DELTA 2V ?

Placez-le sur une cloison intérieure à environ 1,50 m de hauteur, loin de l'appareil de chauffage et à l'abri du soleil direct. Évitez les cheminées à bois.

Comment raccorder le thermostat à une chaudière ?

Enlevez le shunt de la chaudière et raccordez les bornes 1 et 3 du thermostat directement. Si l'entrée horloge existe, ne pas la câbler.

Comment limiter la température maximale ou bloquer la consigne ?

Introduisez la butée fournie dans les fentes prévues à l'arrière du bouton de réglage, comme indiqué sur la figure 2 de la notice.

Que signifie le voyant sur le DELTA 2V ?

Le voyant 230 V s'allume lorsque la sortie est active (chauffage ou ventilation en fonctionnement).

Quel est le différentiel de ce thermostat ?

Le différentiel est fixe de 0,8 K avec une tolérance de ±0,2 K.

Puis-je utiliser le DELTA 2V pour piloter un chauffage électrique direct ?

Oui, mais si la puissance dépasse 2000 W, vous devez intercaler un contacteur adapté.

Comment remplacer le thermostat ?

Désolidarisez le capot du socle (figure 1), dévissez le socle, débranchez les fils, puis inversez les étapes. Ne déboîtez pas le bouton de réglage.

Que faire si la température ambiante ne correspond pas à la consigne ?

Vérifiez l'emplacement du thermostat (pas de source de chaleur ou de courant d'air). Si le différentiel est respecté, le thermostat fonctionne normalement.

Le thermostat a-t-il besoin d'une pile ?

Non, le DELTA 2V est alimenté directement en 230 V via le raccordement électrique.

Quel est le degré de protection IP ?

Le thermostat est classé IP30, protégé contre les corps solides de plus de 2,5 mm, mais non étanche à l'eau.

MODE D'EMPLOI DELTA 2V DELTA DORE

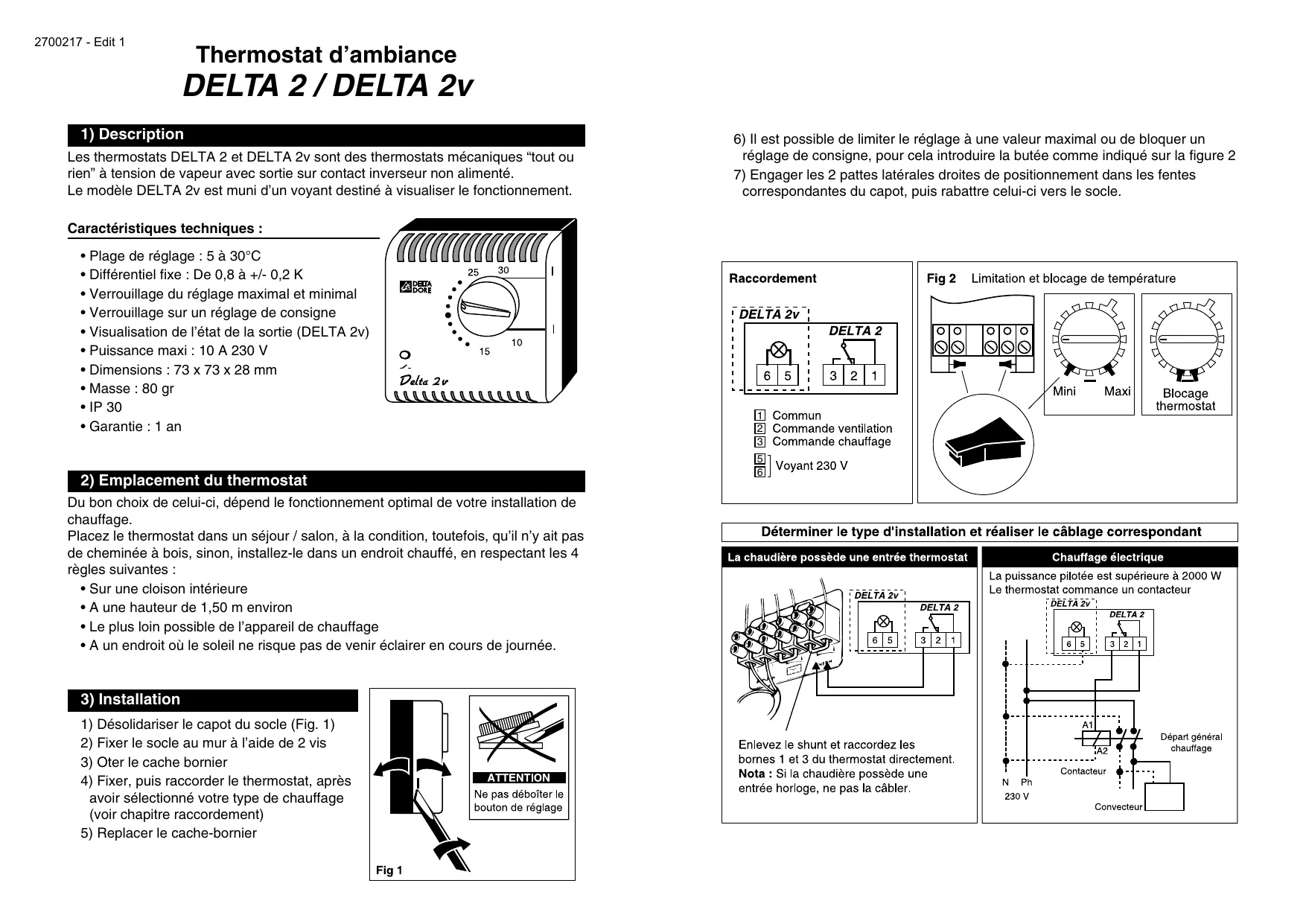

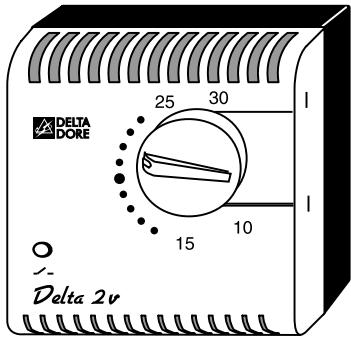

1) Description

Les thermostats DELTA 2 et DELTA 2v sont des thermostats mécaniques "tout ou rien" à tension de vapeur avec sortie sur contact inverseur non alimenté. Le modèle DELTA 2v est muni d'un voyant destiné à visualiser le fonctionnement.

Caractéristiques techniques

• Plage de réglage: 5 à 30°C
• Différentiel fixe: De 0,8 à ± 0,2 K
• Verrouillage du réglage maximal et minimal
• Verrouillage sur un réglage de consigne
• Visualisation de l'état de la sortie (DELTA 2V)
• Puissance maximale : 10 A 230 V
• Dimensions : 73 x 73 x 28 mm
• Masse: 80 gr
• IP 30
• Garantie : 1 an

2) Emplacement du thermostat

Du bon choix de celui-ci dépend le fonctionnement optimal de votre installation de chauffage.

Placez le thermostat dans un séjour/salon, à la condition, toutefois, qu’il n’y ait pas de cheminée à bois, sinon, installez-le dans un endroit chauffé, en respectant les 4 règles suivantes :

• Sur une cloison intérieure à une hauteur de 1,50 m environ
• Le plus loin possible de l'appareil de chauffage
• À un endroit où le soleil ne risque pas de venir éclairer en cours de journée.

3) Installation

1) Désolidariser le capot du socle (Fig. 1) 2) Fixer le socle au mur à l'aide de 2 vis 3) Oter le cache bornier 4) Fixer, puis raccorder le thermostat, après avoir sélectionné votre type de chauffage (voir chapitre raccordement) 5) REPLACER le cache-bornier

ATTENTION

Ne pas déboiter le bouton de réglage

6) Il est possible de limiter le réglage à une valeur maximale ou de bloquer un réglage de consigne, pour cela introduire la butée comme indiqué sur la figure 2. 7) Engager les 2 pattes latérales droites de positionnement dans les fentes correspondantes du capot, puis rabattre celui-ci vers le socle.

Raccordement

Commande ventilation Commande chauffage [5] Voyant 230 V

Fig 2 Limitation et blocage de température

Déterminer le type d'installation et réaliser le câblage correspondant

La chaudière possède une entrée thermostat

Enlevez le shunt et raccordez les bornes 1 et 3 du thermostat directement.

Nota: Si la chaudière possède une entrée horloge, ne pas la câbler.

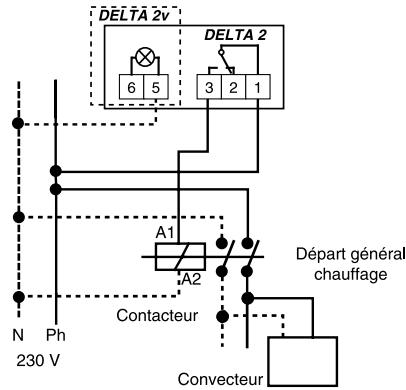

Chauffage électrique

La puissance pilotée est supérieure à 2000 W. Le thermostat commence un contacteur.
