MODE D'EMPLOI C6IPX9-1 SMEG

Sommaire

1 Avertissements 54

1.1 Avertissements généraux de sécurité 54
1.2 Responsabilité du fabricant 59
1.3 But de l'appareil 59
1.4 Plaque d'identification 59
1.5 Ce manuel d'utilisation 59
1.6 Élimination 59
1.7 Pour économiser l'énergie 60
1.8 Comment lire le manuel d'utilisation 61

2 Description 62

2.1 Description générale 62
2.2 Plaque de cuisson 63
2.3 Panneau de commandes 64
2.4 Autres parties 65
2.5 Accessoires disponibles 65

3 Utilisation 67

3.1 Avertissements 67
3.2 Utilisation des accessoires 69
3.3 Utilisation de la plaque de cuisson 69
3.4 Utilisation du compartiment de rangement 76
3.5 Utilisation du four 76
3.6 Utilisation de la sonde de température 78
3.7 Horloge de programmation 81
3.8 Conseils pour la cuisson 84

4 Nettoyage et entretien 89

4.1 Avertissements 89
4.2 Nettoyage des surfaces 89
4.3 Nettoyage de la plaque de cuisson 90
4.4 Nettoyage de la porte 91
4.5 Nettoyage de la cavité de cuisson 93
4.6 Pyrolyse 94
4.7 Entretien extraordinaire 95

5 Installation 97

5.1 Positionnement 97
5.2 Branchement électrique 102
5.3 Pour l'installateur 104

TRADUCTION DE LA NOTICE ORIGINALE

Nous conseillons de lire attentivement ce manuel qui contient toutes les indications nécessaires pour préserver les caractéristiques esthétiques et fonctionnelles de l'appareil acheté.

Pour toute information complémentaire concernant le produit : www.smeg.com

1 Avertissements

1.1 Avertissements généraux de sécurité

Dommages corporels

• L'appareil et ses parties accessibles deviennent très chaudes durant l'utilisation. Ne touchez pas les éléments chauffants durant l'utilisation.
• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur de la cavité de cuisson.
• N'essayez jamais d'éteindre une flamme/incendie avec de l'eau : mettez l'appareil hors tension et couvrez la flamme avec un couvercle ou une couverture ignifuge.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances si elles ont reçu une formation ou des instructions concernant l'utilisation de l'appareil en toute sécurité et comprennent les dangers impliqués.
• Les enfants ne doivent pas jouer avec l'appareil.

- Éloignez les enfants de moins de 8 ans s'ils ne font pas l'objet d'une surveillance constante.

- Ne laissez pas les enfants de moins de 8 ans s'approcher de l'appareil durant son fonctionnement.

- Les opérations de nettoyage et d'entretien ne doivent jamais être effectuées par des enfants sans surveillance.

- Faites très attention au réchauffement rapide des zones de cuisson. Évitez de chauffer les casseroles à vide. Danger de surchauffe.

- Les graisses et les huiles peuvent prendre feu en cas de surchauffe. Ne vous éloignez pas durant la préparation d'aliments contenant des huiles ou des graisses. Si les huiles ou les graisses prennent feu, n'éteignez jamais les flammes avec de l'eau. Mettez un couvercle sur la casserole et éteignez la zone de cuisson concernée.

- Le processus de cuisson doit toujours être surveillé. Un processus de cuisson à court terme doit être continuellement surveillé.

• Pendant l'utilisation les objets métalliques comme les couverts ou la vaisselle ne doivent pas être posés sur le dessus de la plaque de cuisson car ils risquent de surchauffer.
• N'introduisez pas d'objets métalliques pointus (couverts ou ustensiles) dans les fentes.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Pendant la cuisson, la porte du four doit rester fermée.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.
• N'ouvrez pas le compartiment de rangement (s'il est présent) lorsque le four est allumé et encore chaud.
• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation du four.

• N'UTILISEZ PAS OU NE CONSERVEZ PAS DE MATÉRIAUX INFLAMMABLES DANS LE COMPARTIMENT DE RANGEMENT (SI PRÉSENT) OU À PROXIMITÉ DE L'APPAREIL.

• N'UTILISEZ PAS DE VAPORISATEURS À PROXIMITÉ DE CET APPAREIL LORSQU'IL EST EN FONCTION.

• Mettez l'appareil hors tension après l'utilisation.
• NE MODIFIEZ PAS CET APPAREIL.
• Avant toute intervention sur l'appareil (installation, entretien, positionnement ou déplacement), munissez-vous de équipements de protection individuelle.
• Avant toute intervention, désactivez l'alimentation électrique générale.
• Du personnel qualifié doit effectuer l'installation et les interventions d'assistance dans le respect des normes en vigueur.
• N'essayez jamais de réparer l'appareil sans l'intervention d'un technicien qualifié.
• Ne tirez jamais le câble pour débrancher la fiche.
• Afin d'éviter tout danger, si le câble d'alimentation est endommagé, contactez le service d'assistance technique qui se chargera de le remplacer.
• Ne touchez pas la pointe métallique de la sonde de température après une cuisson.

Dommages subis par l'appareil

• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• Utilisez éventuellement des outils en bois ou en plastique.

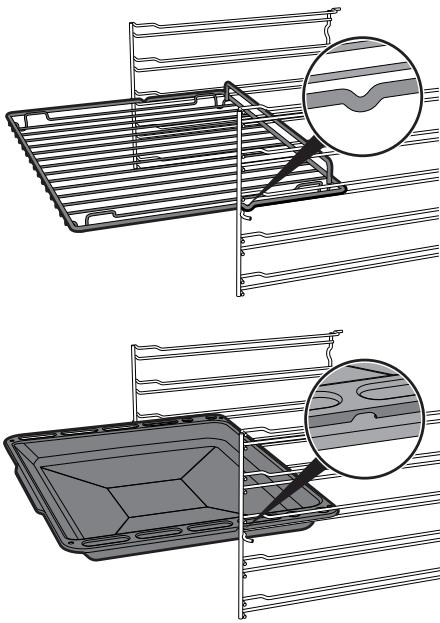

• Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'à l'arrêt complet. Les dispositifs de blocage mécanique de sécurité empêchent l'extraction des grilles et des lèchefrites et doivent être tournés vers le bas et vers l'arrière de la cavité de cuisson.

• Ne vous asseyez pas sur l'appareil.
• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.

• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles, en surchauffant, pourraient s'enflammer. Faites très attention

• Risque d'incendie : ne laissez pas d'objets sur les surfaces de cuisson.

• Ne laissez pas la sonde de température à l'intérieur de la cavité de cuisson lorsqu'elle n'est pas utilisée.
• N'UTILISEZ JAMAIS L'APPAREIL EN GUISE DE CHAUFFAGE AMBIANT.
• N'utilisez pas de produits en spray à proximité du four.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ou de récipients fermés à l'intérieur de la cavité de cuisson.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

• Si vous souhaitez utiliser du papier sulfurisé, placez-le de façon à ce qu'il ne gêne pas la circulation d'air chaud à l'intérieur du four.

• Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

• Les récipients et les grils à viande doivent être placés à l'intérieur du périmètre de la plaque de cuisson.
• Tous les récipients doivent avoir un fond plat et lisse.
• En cas de débordement, éliminez le liquide en excès de la plaque de cuisson.
• Ne renversez pas de substances acides comme du jus de citron ou du vinaigre sur la plaque de cuisson.
• Ne posez pas de casseroles ni de poêles vides sur les zones de cuisson allumées.
• Éteignez immédiatement l'appareil en cas de lézardes, de fissures ou de cassure de la surface de cuisson en vitrocéramique. Mettez l'appareil hors tension et interpellez le service d'assistance technique.
• Les porteurs de pacemakers ou d'autres dispositifs semblables doivent s'assurer que le fonctionnement de leurs appareils n'est pas compromis par le champ inductif dont la gamme de fréquence est comprise entre 20 et 50 kHz.

- Conformément aux dispositions relatives à la compatibilité électromagnétique, la plaque de cuisson à induction électromagnétique appartient au groupe 2 et à la classe B (EN 55011).

- N'utilisez pas de jets de vapeur pour nettoyer l'appareil.

- N'utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.

- N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).

- N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).

- Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la plaque de cuisson, les couronnes et les chapeaux.

- N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.

- N'exercez pas de pressions excessives sur la porte ouverte.

- N'utilisez pas la poignée pour soulever ou déplacer cet appareil.

Installation

• CET APPAREIL NE DOIT PAS ÊTRE INSTALLÉ SUR DES BATEAUX OU DES CARAVANES.
• N'installez pas l'appareil sur un piédestal.
• Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.
• Pour éviter la surchauffe possible l'appareil ne doit pas être installé derrière une porte décorative ou un panneau.
• Un technicien habilité doit effectuer le branchement électrique.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Utilisez des câbles résistant à une température d'au moins 90° C.
• Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5 - 2 Nm.

Pour cet appareil

- Après utilisation, éteignez les plaques. Ne vous fiez jamais uniquement au détecteur de présence des casseroles.

• Surveillez attentivement les enfants, car ils s'aperçoivent difficilement de l'indication de chaleur résiduelle. Après l'utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants ne touchent les zones de cuisson.
• La surface en vitrocéramique est très résistante aux chocs. Évitez cependant que des objets solides et durs ne tombent sur la surface de cuisson car ils risquent de l'endommager s'ils sont pointus.
• N'utilisez jamais la surface en vitrocéramique comme un plan d'appui.
• Avant de remplacer la lampe, assurez-vous que l'appareil est hors tension.
• Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte.
• Vérifiez qu'aucun objet ne reste coincé dans la porte du four.

1.2 Responsabilité du fabricant

Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par :

• l'utilisation de l'appareil différente de celle prévue ;
• le non-respect des prescriptions du manuel d'instructions ;
• l'altération même d'une seule partie de l'appareil ;
• l'utilisation de pièces détachées non originales.

1.3 But de l'appareil

• Cet appareil est destiné à la cuisson d'aliments dans le milieu domestique. Toute autre utilisation est impropre.
• Cet appareil n'est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.

1.4 Plaque d'identification

La plaque d'identification contient les données techniques, le numéro de série et le marquage. N'enlevez jamais la plaque d'identification.

1.5 Ce manuel d'utilisation

Ce manuel d'utilisation fait partie intégrante de l'appareil. Conservez-le en parfait état et à portée de main de l'utilisateur pendant tout le cycle de vie de l'appareil.

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.

1.6 Élimination

Cet appareil, conforme à la directive européenne DEEE (2012/19/UE), doit être éliminé séparément des autres déchets au terme de son cycle de vie. Cet appareil ne contient pas de substances dont la quantité est jugée dangereuse pour la santé et l'environnement, conformément aux directives européennes en vigueur. Pour éliminer l'appareil :

- Coupez le câble d'alimentation électrique et enlevez-le avec la fiche.

Tension électrique Danger d'électrocution

• Mettez l'appareil hors tension.
• Débranchez le câble d'alimentation électrique de l'installation électrique.

- Confiez l'appareil destiné à la mise au rebut aux centres de collecte sélective des déchets électriques et électroniques, ou remettez-le au revendeur au moment de l'achat d'un appareil équivalent, à raison d'un contre un.

On précise que pour l'emballage de l'appareil, nous utilisons des matériaux non polluants et recyclables.

- Confiez les matériaux de l'emballage aux centres de collecte sélective.

Emballage en plastique Danger d'asphyxie

• Ne laissez jamais sans surveillance l'emballage ni ses parties.
• Évitez que les enfants jouent avec les sachets en plastique de l'emballage.

1.7 Pour économiser l'énergie

• Ne préchauffez l'appareil que si la recette l'exige.
• Sauf indication contraire sur l'emballage, décongelez les aliments surgelés avant de les introduire dans la cavité de cuisson.
• En cas de cuissons multiples, on conseille de cuire les aliments l'un après l'autre pour exploiter la chaleur déjà présente dans la cavité de cuisson.
• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.
• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Nettoyez constamment la cavité de cuisson.

1.8 Comment lire le manuel d'utilisation

Ce manuel d'utilisation utilise les conventions de lecture suivantes :

Avertissements

Informations générales sur ce manuel d'utilisation, la sécurité et l'élimination finale.

Description

Description de l'appareil et de ses accessoires.

Utilisation

Informations sur l'utilisation de l'appareil et des accessoires, conseils de cuisson.

Nettoyage et entretien

Informations pour un nettoyage et un entretien corrects de l'appareil.

Installation

Informations pour le technicien qualifié concernant l'installation, la mise en fonction et l'essai.

Avertissement de sécurité

Information

Suggestion

1. Séquence d'instructions pour l'utilisation.

- Instruction d'utilisation individuelle.

2 Description

2.1 Description générale

1 Dosseret
2 Plaque de cuisson
3 Panneau de commandes
4 Prise pour sonde de température
5 Lampe Gauche
6 Joint
7 Porte
8 Turbine
9 Compartiment de rangement

1,2,3... Structures de support pour grilles/lèchefrites

2.2 Plaque de cuisson

Zone	Dimensions (H x L - mm)	diamètre minimum des pots (mm)	Puissance max. absorbée (W)*	Puissance absorbée en fonction booster (W)*
1	193 x 193	120	1600	1850.
2	193 x 193	120	2100	2300.
3	210 x 210	120	2200	2300.
4	160 x 160	110	1300	1400.

* les puissances sont indicatives et peuvent varier suivant le récipient utilisé ou les réglages effectués.

Avantages de la cuisson par induction

La plaque de cuisson est munie d'un générateur à induction pour chaque zone de cuisson. Chaque générateur situé sous la surface de cuisson en vitrocéramique génère un champ électromagnétique qui induit un courant thermique à la base de la casserole. Dans la zone de cuisson à induction, la chaleur n'est plus transmise aux aliments, mais celle-ci est directement créé à l'intérieur du récipient par les courants inductifs.

• Des économies d'énergie grâce à la transmission directe de l'énergie à la casserole (une vaisselle spéciale réalisée dans un matériau magnétisable est nécessaire), par rapport à la cuisson électrique traditionnelle.
• Plus de sécurité grâce à la transmission d'énergie qui concerne uniquement le récipient posé sur la plaque de cuisson.
• Un haut rendement au niveau de la transmission d'énergie de la zone de cuisson à induction à la base de la casserole.
• Une grande rapidité de réchauffement.
• Réduction du danger de brûlures car la surface de cuisson n'est chauffée que par la base de la casserole ; les aliments qui débordent ne s'y collent pas.

2.3 Panneau de commandes

1 Manettes des zones de cuisson de la plaque

Elles sont utiles pour commander les zones de cuisson de la plaque à induction.

Enfoncez et tournez les manettes dans le sens des aiguilles d'une montre pour régler la puissance de chaque plaque d'un minimum de 1 à un maximum de 9. La puissance de fonctionnement est indiquée sur l'afficheur positionné sur la plaque de cuisson.

2 Voyant

Il s'allume lorsque le four est en train de chauffer. Il s'éteint lorsque la température est atteinte. L'intermittence régulière signale que la température à l'intérieur du four est maintenue constante.

3 Manette de la température

Cette manette permet de sélectionner la température de cuisson.

Tournez la manette dans le sens des aiguilles d'une montre sur la valeur souhaitée comprise entre le minimum et le maximum.

4 Horloge programmateur

Utile pour afficher l'heure actuelle, sélectionner des cuissons programmées ou programmer le temporisateur minuteur.

5 Manette des fonctions

Les différentes fonctions du four s'adaptent aux différents modes de cuisson. Après avoir sélectionné la fonction souhaitée, réglez la température de cuisson par la manette de la température.

6 Voyant verrouillage porte

Il s'allume lorsqu'on active le cycle de nettoyage automatique (pyrolyse).

2.4 Autres parties

Niveaux de positionnement

L'appareil dispose de niveaux permettant de positionner les lèchefrites et les grilles à des hauteurs différentes. Les hauteurs d'enfournement sont considérées de bas en haut (voir 2.1 Description générale).

Éclairage interne

L'éclairage interne de l'appareil se déclenche :

- Lorsqu'une fonction quelconque est sélectionnée, à l'exception de la fonction ECO et Pyrolyse

Il est impossible d'éteindre l'éclairage interne lorsque la porte est ouverte.

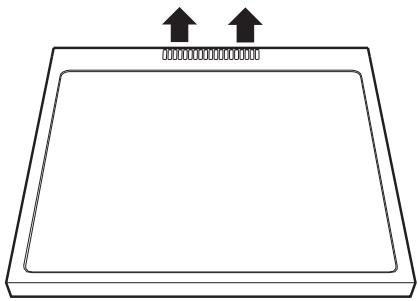

Turbine de refroidissement

La turbine refroidit l'appareil et se met en marche durant la cuisson. Le fonctionnement de la turbine crée un flux d'air normal qui s'échappe par l'arrière de l'appareil et peut continuer pendant un court moment même après son extinction.

N'obstruez pas les ouvertures, les fentes d'aération et d'évacuation de la chaleur.

2.5 Accessoires disponibles

Grille

Utile pour y placer les récipients contenant des aliments en train de cuire.

Grille pour lèchefrite

À poser au-dessus d'une lèchefrite, utile pour la cuisson d'aliments qui peuvent goutter.

Lèchefrite

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure.

Lèchefrite profonde

Elle permet de récupérer des graisses ayant coulé des aliments posés sur la grille supérieure. Elle est aussi utile pour la cuisson de tartes, pizzas et gâteaux.

Sonde de température

La sonde de température peut être utilisée pour cuire en fonction de la température mesurée par la sonde au centre de l'aliment.

Couvercle de protection

Utile pour la fermeture et la protection de la prise de la sonde de température lorsque celle-ci n'est pas utilisée.

Les accessoires du four susceptibles d'entrer au contact des aliments sont fabriqués avec des matériaux conformes aux lois en vigueur.

Vous pouvez demander les accessoires d'origine fournis ou en option aux centres d'assistance agréés. Utilisez uniquement les accessoires d'origine du fabricant.

3 Utilisation

3.1 Avertissements

Haute température à l'intérieur de la cavité de cuisson durant l'utilisation

Risque de brûlures

• Pendant la cuisson, la porte du four doit rester fermée.
• Protégez vos mains avec des gants thermiques durant la manutention des aliments à l'intérieur du four.
• Ne touchez pas les éléments chauffants à l'intérieur du four.
• Ne versez pas d'eau directement sur les lèchefrites très chaudes.
• Ne laissez pas les enfants de moins de 8 ans s'approcher du four durant son fonctionnement.
• En cas d'intervention sur les aliments ou à la fin de la cuisson, ouvrez la porte 5 cm pour quelques secondes, laissez sortir la vapeur, puis ouvrez complètement la porte.
• Les graisses et les huiles pourraient s'enflammer en surchauffant. Faites attention.

Température élevée à l'intérieur du compartiment de rangement Risque de brûlures

• N'ouvrez pas le compartiment de rangement lorsque l'appareil est allumé et encore chaud.
• Les objets laissés dans le compartiment de rangement pourraient être très chauds après l'utilisation de l'appareil.
• N'y rangez en aucun cas des matériaux inflammables, des chiffons ou du papier.

Température élevée à l'intérieur du compartiment de rangement Risque d'incendie ou d'explosion

• N'utilisez pas de produits en spray à proximité de l'appareil.
• N'utilisez ni ne laissez pas de matériaux inflammables à proximité de l'appareil ou du compartiment de rangement.
• N'utilisez pas de vaisselle ni de récipients en plastique pour la cuisson des aliments.
• N'introduisez pas de boîtes ou de récipients fermés à l'intérieur de la cavité de cuisson.
• Ne laissez pas l'appareil sans surveillance durant la cuisson, car des graisses et des huiles peuvent s'en écouler.
• Sortez du four toutes les lèchefrites et les grilles non utilisées pendant la cuisson.

Utilisation impropre Risque de dommages aux surfaces

• Ne couvrez pas le fond de la cavité de cuisson avec des feuilles d'aluminium.
• Si vous souhaitez utiliser du papier sulfurisé, placez-le de manière à ce qu'il n'interfère pas avec la circulation d'air chaud à l'intérieur de la cavité de cuisson.

- Ne posez pas de casseroles ni de lèchefrites sur le fond de la cavité de cuisson.

- Ne posez pas de casseroles ni de lèchefrites directement sur la vitre interne du four quand la porte est ouverte.

- Ne versez pas d'eau directement sur les lèchefrites très chaudes.

- Les récipients et les grils à viande doivent être placés à l'intérieur du périmètre de la plaque de cuisson.

- Tous les récipients doivent avoir un fond plat et lisse.

- En cas de débordement, éliminez le liquide en excès de la plaque de cuisson.

- Ne posez pas sur la plaque de cuisson des casseroles dont le fond n'est pas parfaitement plat et régulier.

- Évitez que des objets solides et lourds ne tombent sur la surface de cuisson en l'endommageant.

- En cas de lézardes ou de fissures, éteignez immédiatement l'appareil, débranchez-le du secteur et appelez le Service d'Assistance.

- N'utilisez pas la plaque comme surface d'appui.

Première utilisation

1. Éliminez les éventuelles pellicules de protection à l'extérieur et à l'intérieur de l'appareil y compris les accessoires.
2. Enlevez les éventuelles étiquettes (à l'exception de la plaque contenant les données techniques) appliquées sur les accessoires et dans la cavité de cuisson.
3. Enlevez et lavez tous les accessoires de l'appareil (voir 4 Nettoyage et entretien).

Cavité de cuisson

1. Chauffez le four à vide à la température maximale pour éliminer les éventuels résidus de fabrication.

Plaque en vitrocéramique

1. Positionnez une casserole pleine d'eau sur chacune des zones de cuisson antérieures et allumez-les à la puissance maximale pendant au moins 30 minutes.
2. Au bout de 30 minutes, éteignez les zones de cuisson antérieures et répétez l'opération sur les zones de cuisson postérieures et sur l'éventuelle zone de cuisson centrale.
3. Si après les susdites opérations les commandes ne fonctionnent pas correctement, il pourrait être nécessaire de prolonger les opérations jusqu'à l'évaporation complète de l'humidité.

3.2 Utilisation des accessoires

Grilles et lèchefrites

Les grilles et les lèchefrites doivent être insérées dans les glissières latérales jusqu'au point d'arrêt.

- Les dispositifs de blocage mécanique de sécurité qui empêchent l'extraction accidentelle de la grille doivent être orientés vers le bas et vers la partie postérieure de la cavité de cuisson.

Introduisez à fond les grilles et les lèchefrites délicatement dans la cavité de cuisson.

Nettoyez les lèchefrites avant la première utilisation pour éliminer les éventuels résidus de fabrication.

Grille pour lèchefrite

Introduisez la grille pour lèchefrite à l'intérieur de la lèchefrite. On peut ainsi recueillir les graisses séparément des aliments en train de cuire.

3.3 Utilisation de la plaque de cuisson

Durant la première connexion au réseau électrique, un contrôle automatique allume tous les voyants pendant quelques secondes.

Après l'utilisation, éteignez les plaques utilisées en tournant la manette correspondante sur O. Ne vous fiez jamais uniquement au détecteur de présence des casseroles.

Tous les contrôles et les commandes de l'appareil sont réunis sur le panneau frontal. Au niveau de chaque manette est indiqué la zone de cuisson qui y est associée.

Il suffit de tourner la manette dans le sens des aiguilles d'une montre sur la valeur de puissance souhaitée.

Récipients utilisables pour la cuisson à induction

Les récipients utilisés pour la cuisson à induction doivent être en métal et avoir des propriétés magnétiques et un fond aux dimensions suffisantes.

Récipients appropriés :

• Récipients en acier émaillé au fond épais.
• Récipients en fonte au fond émaillé.
• Récipients en inox multicouche, en acier ferritique inoxydable et en aluminium à fond spécial.

Récipients inappropriés :

- Récipients en cuivre, en aluminium, en verre réfractaire, en bois, en céramique et en terre cuite.

Pour vérifier si la casserole est adéquate, il suffit d'approcher un aimant au fond : s'il est attiré, la casserole est indiquée pour la cuisson à induction. Si vous ne disposez pas d'un aimant, vous pouvez verser dans la casserole une petite quantité d'eau, posez-la sur une zone de cuisson et

allumez la plaque. Si le symbole

s'affiche, cela signifie que la casserole n'est pas appropriée.

Utilisez exclusivement des récipients ayant un fond parfaitement plat, indiqués pour les plaques à induction. L'utilisation des casseroles au fond irrégulier pourrait compromettre l'efficience du système de réchauffage jusqu'à empêcher la détection de la casserole sur la plaque.

Reconnaissance de la casserole

Si aucune casserole ne se trouve sur une zone de cuisson ou si la casserole est trop petite, aucune énergie n'est transmise, et le symbole s'affiche.

En présence d'une casserole adéquate dans la zone de cuisson, le système de reconnaissance en détecte la présence et allume la plaque de cuisson au niveau de puissance sélectionné, par l'intermédiaire de la manette. La transmission d'énergie s'interrompt également quand on enlève la casserole de la zone de cuisson (le symbole 📋 s'affiche).

Si la fonction de reconnaissance de la casserole s'active malgré les dimensions réduites des casseroles ou des poêles posées sur la zone de cuisson, seule l'énergie nécessaire sera transmise.

Limites dans la reconnaissance de la casserole : Le diamètre minimum de la base de la casserole est indiqué par le signe graphique en forme de croix sur la zone de cuisson.

Des diamètres de casseroles inférieurs risquent de ne pas permettre la détection de leur présence et donc de ne pas activer l'inducteur.

Limitation de la durée de cuisson

La plaque de cuisson est équipée d'un dispositif automatique qui limite la durée du fonctionnement.

Si vous ne modifiez pas les réglages de la plaque de cuisson, la durée de fonctionnement maximum de chaque zone dépend du niveau de puissance sélectionné. Lorsque vous activez le dispositif de limitation de la durée du fonctionnement, la zone de cuisson s'éteint, un court signal est émis et si elle est chaude le symbole s'affiche.

Niveau de puissance sélectionné	Durée maximum de la cuisson en heures
1	8
2	6
3 - 4	5
5	4
6 - 7 - 8 - 9	1 1/2

Protection contre la surchauffe

Lorsque vous utilisez la plaque de cuisson à la puissance maximale pendant une longue période, l'électronique peut avoir des problèmes de refroidissement si la température ambiante est élevée.

Pour éviter les températures trop élevées de l'électronique, la puissance de la zone de cuisson baisse automatiquement.

7Niveaux de puissance

La puissance de la zone de cuisson peut être réglée sur des niveaux différents. Le tableau fournit les indications relatives aux différents types de cuisson.

Niveau de puissance sélectionné	Approprié pour :
0	Position OFF
1 - 2	Cuisson de quantités réduites d'aliments (puissance minimale)
3 - 4	Cuisson
5 - 6	Cuisson de grandes quantités d'aliments, rôtissage de pièces
7 - 8	Rôtir, rissolement avec de la farine
9	Rôtir
P	Rôtir / Rissoler, cuire (puissance maximale)

* voir fonction booster

Chaleur résiduelle

Utilisation impropre Risque de brûlures

- Surveillez attentivement les enfants, car ils s'aperçoivent difficilement de l'affichage de l'indication de chaleur résiduelle. Après l'utilisation, les zones de cuisson restent très chaudes pendant un certain temps, même si elles sont éteintes. Évitez que les enfants y posent les mains.

Après l'extinction de la zone de cuisson, le symbole H s'affiche si celle-ci est encore chaude. Lorsque la température descend en dessous de 60°C, le symbole disparaît.

Fonction Multizone

Cette fonction permet de : piloter simultanément deux zones de cuisson (antérieure et postérieure) pour l'utilisation de casseroles comme poissonnières ou récipients de forme rectangulaire.

Les zones de cuisson qui disposent de la fonction Multizone sont la zone avant gauche et la zone arrière gauche.

Pour activer la fonction Multizone :

1. Tournez et maintenez les manettes des zones de cuisson avant gauche et arrière gauche tournées simultanément dans le sens inverse des aiguilles d'une montre, sur la position M-À jusqu'à l'émission d'un bref signal sonore.

1. Remettez la manette de la zone avant gauche en position 0 et tournez la manette de la zone arrière gauche jusqu'à la position 9 ; un signal sonore prolongé retentit.

1. Tournez la manette de la zone de cuisson avant gauche pour régler la puissance désirée : cette manette contrôle maintenant les deux zones impliquées.

Pour désactiver la fonction Multizone :

- Remettez les deux manettes sur la position 0 (éteint).

Cette fonction gère automatiquement une répartition équitable de la puissance sur les deux zones impliquées.

Accélérateur de réchauffage

Chaque zone de cuisson est munie d'un accélérateur de réchauffage qui permet de distribuer la puissance maximale pendant une durée proportionnelle à la puissance sélectionnée.

Cette fonction permet d'atteindre plus rapidement le niveau de réchauffement sélectionné.

1. Tournez la manette dans le sens inverse des aiguilles d'une montre sur A et relâchez. Le symbole H s'affiche.

2. Sélectionnez, dans un délai de 3 secondes, la puissance de réchauffage souhaitée (1...8). La puissance sélectionnée et le symbole clignotent tour à tour sur l'afficheur.

On peut augmenter le niveau de puissance à tout moment. La période de « pleine puissance » est automatiquement modifiée. Au terme de la période d'accélération, le niveau de puissance reste celui qu'on avait sélectionné.

Si, en revanche, la puissance est réduite, en tournant la manette dans le sens inverse des aiguilles d'une montre, l'accélérateur de réchauffage sera automatiquement désactivé.

Fonction Booster

La fonction Booster permet d'activer la zone de cuisson à puissance maximale. Cette fonction permet, par exemple, de porter rapidement à ébullition une grande quantité d'eau ou de passer la viande à feu vif.

1. Tournez la manette dans le sens des aiguilles d'une montre jusqu'à la position P pendant deux secondes, puis relâchez.
2. Le symbole 8 s'affiche à l'écran.
3. Après environ 5 minutes, la fonction Booster est automatiquement désactivée et la cuisson se poursuit au niveau de puissance 9.

Seulement sur certaines zones : la fonction Booster reste toujours active et il est nécessaire de la désactiver manuellement à l'aide de la manette correspondante.

La fonction booster est prioritaire sur la fonction accélérateur de réchauffage.

Gestion de la puissance

La plaque de cuisson est munie d'un module de gestion de la puissance qui en optimise/limite les consommations. Si les niveaux de puissance globaux sélectionnés dépassent la limite maximale admise, la carte électronique gère automatiquement la puissance distribuée par les plaques.

Le module essaiera de maintenir les niveaux maximums de puissance distribuable. Les niveaux sélectionnés par la gestion automatique s'affichent.

Le clignotement d'une puissance indique que celle-ci sera automatiquement limitée à une nouvelle valeur sélectionnée par le module de gestion de la puissance.

La priorité est fournie par la dernière zone sélectionnée.

Verrouillage des commandes

Le verrouillage des commandes est un dispositif qui permet de protéger l'appareil contre une utilisation involontaire ou inappropriée.

1. Lorsque toutes les zones de cuisson sont éteintes, tournez les deux manettes de commande de la zone de cuisson avant et arrière dans le sens inverse des aiguilles d'une montre (position A).
2. Maintenez les manettes tournées jusqu'à ce que les symboles s'affichent.
3. Relâchez les manettes.

Pour désactiver le verrouillage des commandes, répétez les opérations décrites précédemment.

Si les manettes sont restées tournées sur A pendant plus de 30 secondes, un message d'erreur

s'affiche

Le verrouillage des commandes est désactivé après une coupure de courant prolongée. Si nécessaire, activez-le tel qu'on le décrit précédemment.

Activation de la limitation de puissance de la plaque de cuisson

La plaque à induction est configurée pour fonctionner à une puissance de 7,4 kW, mais vous pouvez limiter la puissance maximale pour un fonctionnement à 4,5 kW ou à 3 kW.

1. Débranchez la cuisinière du secteur et attendez 10 secondes avant de la rebrancher

La sélection du niveau de puissance de la plaque de cuisson doit être effectuée dans un délai de deux minutes après le branchement électrique.

1. Tournez simultanément les manettes de la zone antérieure gauche et de la zone antérieure droite dans le sens inverse des aiguilles d'une montre (respectivement sur « M-A » et « A ») et maintenez cette position pendant trois secondes. Les afficheurs des zones postérieure gauche et postérieure droite indiquent « 7. » et « 4 ».

2. Relâchez les deux manettes dans le sens inverse des aiguilles d'une montre et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite montrent la puissance indiquée par les valeurs « 4. » et « 5 ».

3. Relâchez les deux manettes dans le sens inverse des aiguilles d'une montre et maintenez la position. Les afficheurs des zones postérieure gauche et postérieure droite montrent la puissance indiquée par les valeurs « 3. » et « 0 ».

4. Relâchez les manettes et attendez quelques secondes l'extinction des afficheurs. Vous pouvez à présent utiliser le produit à la nouvelle puissance sélectionnée.
5. Pour ramener le produit à la puissance initiale, vous devez répéter la configuration.

La dernière puissance sélectionnée reste active même en cas de coupure de courant.

Codes des erreurs

- Si l'afficheur indique un des codes d'erreur suivants ①, ⑧, contactez le service d'assistance technique.

3.4 Utilisation du compartiment de rangement

Le compartiment de rangement se trouve dans la partie inférieure de l'appareil. On y accède en tirant la poignée vers soi. Il peut être utilisé pour ranger les casseroles ou les objets métalliques qui sont nécessaires pour l'utilisation du four.

3.5 Utilisation du four

Allumage du four

Pour allumer le four:

1. Sélectionnez la fonction de cuisson au moyen de la manette des fonctions.
2. Sélectionnez la température au moyen de la manette de la température.

Liste des fonctions

Statique

Grâce à la chaleur en provenance simultanément du haut et du bas, ce système permet de cuisiner des types d'aliments particuliers. La cuisson traditionnelle, appelée également statique, est indiquée pour cuisiner un plat à la fois. Idéale pour tous les rôtis, le pain, les tartes et en particulier pour les viandes grasses comme l'oie ou le canard.

Sole brassée

La combinaison de la turbine et de la seule résistance de la sole permet de terminer plus rapidement la cuisson. On préconise ce système pour stériliser ou pour terminer la cuisson d'aliments déjà bien cuits en surface, mais pas à l'intérieur, exigeant pour cela une chaleur supérieure modérée. Idéale pour tout type d'aliment.

Petit gril

Grâce à la chaleur qui se dégage du seul élément central, cette fonction permet de griller de petites portions de viande ou de poisson, de préparer des brochettes, des toasts et tous les plats de légumes au gril.

Gril

La chaleur émanant de la résistance du gril permet d'obtenir d'excellents résultats de rôtissage surtout avec les viandes de petite/moyenne épaisseur et, combinée au tournebroche (si prévu), elle permet un dorage uniforme en fin de cuisson. Idéale pour les saucisses, les côtelettes, le bacon. Cette fonction permet de griller uniformément de grandes quantités d'aliments, en particulier la viande.

Gril ventilé

L'air produit par la turbine adoucit la vague de chaleur nette générée par le gril, permettant également de griller de façon optimale des aliments très épais. Idéale pour les gros morceaux de viande (ex. jarret de porc).

Turbo

La combinaison de la cuisson ventilée et de la cuisson traditionnelle permet de cuisiner avec une extrême rapidité et efficacité des aliments différents sur plusieurs niveaux, sans transmissions d'odeurs ni de saveurs. Idéale pour les gros volumes d'aliments exigeant des cuissons intenses.

Chaleur tournante

La combinaison de la turbine et de la résistance circulaire (intégrée à l'arrière du four) permet la cuisson d'aliments différents sur plusieurs niveaux, à condition qu'ils exigent les mêmes températures et le même type de cuisson. La circulation d'air chaud assure une répartition instantanée et uniforme de la chaleur. Par exemple, il sera possible de cuisiner simultanément (sur plusieurs niveaux) du poisson, des légumes et des biscuits sans jamais mélanger les odeurs ni les saveurs.

ECO

Éco

Cette fonction est particulièrement indiquée pour la cuisson sur un seul niveau, en consommant peu d'énergie. Elle est recommandée pour tous les types d'aliments sauf ceux qui peuvent générer beaucoup d'humidité (comme les légumes). Pour obtenir le maximum d'économies d'énergie et réduire les temps de cuisson, il est recommandé d'enfourner les aliments sans préchauffer la cavité de cuisson.

Dans la fonction ÉCO évitez l'ouverture de la porte pendant la cuisson.

Dans la fonction ÉCO, les temps de cuisson (et d'un éventuel préchauffage) sont plus longs et peuvent dépendre de la quantité d'aliments introduits dans la cavité du four.

La fonction ÉCO est une fonction de cuisson délicate et est recommandée pour la cuisson à des températures ne dépassant pas 210°C ; Pour des cuissons à des températures plus élevées, il est recommandé de choisir une autre fonction.

Pyrolyse

Lorsqu'on sélectionne cette fonction, le four atteint des températures jusqu'à 500°C qui détruisent tous les résidus gras se formant sur les parois internes.

3.6 Utilisation de la sonde de température

Température élevée de la sonde de température Risque de brûlures

• Ne touchez pas la tige ou la pointe de la sonde après son utilisation.
• Protégez vos mains avec des gants thermiques ou des maniques lorsque vous utilisez la sonde.

Utilisation impropre Risque de dommages aux surfaces

- Ne rayez ou endommagez pas les surfaces émaillées ou chromées avec la pointe ou le connecteur Jack de la sonde de température.

Utilisation impropre Risque de dommages à l'appareil

• N'insérez pas la sonde dans les ouvertures et les fentes de l'appareil.
• Utilisez uniquement la sonde de température fournie ou recommandée par le fabricant
• Lorsque vous n'utilisez pas la sonde, assurez-vous que le couvercle de protection soit bien fermé.

Utilisation impropre Risque de dommages corporels

• La sonde de température ne doit pas être laissée sans surveillance.
• Ne permettez pas aux enfants de jouer avec la sonde.
• Veillez à ne pas vous blesser avec les parties tranchantes de la sonde.

Utilisation impropre Risque d'endommagement de la sonde de température

• Ne tirez pas sur le câble pour retirer la sonde de la prise ou de l'aliment.
• Veillez à ce que la sonde ou le câble de la sonde ne se coince pas dans la porte.
• Aucune partie de la sonde ne doit entrer en contact avec les parois de la cavité de cuisson, les éléments chauffants, les grilles ou les lèchefrites pendant qu'elles sont encore chaudes.
• La sonde ne doit pas être rangée à l'intérieur de l'appareil lorsqu'elle n'est pas utilisée.
• Assurez-vous que la fiche de la sonde soit complètement insérée dans la prise.
• N'utilisez pas la sonde pour insérer ou retirer des aliments de la cavité de cuisson.

Avec la sonde de température, vous pouvez cuire avec précision des rôtis, des carrés, de la viande de différentes coupes et tailles. La sonde, en effet, permet une cuisson parfaite des aliments grâce au contrôle précis de la température au cœur de l'aliment.

La température au cœur de l'aliment est mesurée par un capteur de température situé à l'intérieur de la pointe.

Application correcte de la sonde

1. Positionnez l'aliment sur une lèchefrite.
2. Insérez la pointe de la sonde dans l'aliment en dehors du four.
3. Pour de meilleurs résultats, assurez-vous que la sonde de température soit insérée dans la partie la plus épaisse de l'aliment, transversalement et au moins pour les 3/4 de sa longueur, mais qu'elle ne touche pas la lèchefrite située en-dessous et qu'elle ne sorte pas de l'aliment lui-même.

Pour une mesure précise de la température au cœur de l'aliment, la pointe de la sonde ne doit pas entrer en contact avec les os ou les parties grasses.

La température minimale recommandée pour la cuisson avec sonde est de 120°C, à l'exception de la cuisson à basse température (voir chap. 3.8)

Programmation d'une cuisson à l'aide d'une sonde de température

Avec préchauffage :

1. Sélectionnez une cuisson manuelle (« Utilisation du four »).
2. Après le préchauffage, ouvrez la porte et placez la lèchefrite sur laquelle l'aliment à cuire est rangé sur les glissières appropriées.
3. Insérez la fiche jack de la sonde dans la prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle.

Température élevée à l'intérieur du four durant l'utilisation Risque de brûlures

- Protéger les mains avec des gants thermiques lors de l'utilisation de la sonde.

1. Fermez la porte.

Utilisation

1. Appuyez sur la touche 📊 pendant quelques secondes ; appuyez de nouveau sur la touche 📊. L'afficheur montre la température cible par défaut 80:00 pendant que le symbole A clignote.

2. Utilisez les touches — et + pour régler la température cible entre une valeur minimale et maximale.

• Température cible minimale : correspond à la température instantanée mesurée par la sonde plus 2°C.

• Température cible maximale : 99°C

• Attendez quelques secondes ou appuyez sur la touche pour afficher la température instantanée mesurée par la sonde.

À ce stade, la cuisson se poursuivra jusqu'à ce que la température instantanée mesurée par la sonde corresponde à la température cible fixée par l'utilisateur.

Sans préchauffage :

1. Ouvrez la porte.
2. Placez la lèchefrite sur laquelle est posé l'aliment à cuire avec la sonde appliquée.

3. Insérez la fiche jack de la sonde dans la prise latérale appropriée en utilisant la sonde elle-même pour ouvrir le couvercle.

4. Réglez la cuisson avec la sonde comme indiqué aux étapes 5, 6 et 7 du paragraphe précédent.

5. Réglez une cuisson manuelle en sélectionnant la température et la fonction de cuisson (« Utilisation du four »).

Lorsque la cuisson avec une sonde de température est en cours

Lors de l'utilisation de la sonde de température, il n'est pas possible de régler une cuisson programmée ou une cuisson temporisée.

Lorsque vous cuisinez avec une sonde de température, les touches — et + n'ont aucun effet.

1. Appuyez et maintenez enfoncée la touche pour activer le temporisateur
   minuteur ; appuyez denouveau sur pour afficher la température cible, et intervenir sur les touches — et + pour la régler pendant la cuisson.

2. Appuyez de nouveau sur 📊 ou attendez 5 secondes pour revenir au mode cuisson.

Durant la cuisson, en cas de retrait ou de panne de la sonde de température, l'appareil émettra une série de signaux sonores et la cuisson sera automatiquement interrompue.

En fin de cuisson

Lorsque la température cible réglée pour la sonde de température est atteinte, les éléments chauffants sont désactivés et l'appareil émet une série de signaux sonores.

1. Appuyez sur une touche de l'horloge programmateur pour arrêter la sonnerie.
2. Ouvrez la porte.
3. Retirez la sonde de l'aliment et de la prise.
4. Retirez l'aliment de la cavité de cuisson.

Assurez-vous que le couvercle de protection soit bien fermé.

3.7 Horloge de programmation

Touche diminution de la valeur

Touche horloge

Touche augmentation de la valeur

Assurez-vous que l'horloge de programmation indique le symbole

de durée de cuisson 🎨 : dans le cas contraire, il sera impossible d'allumer le four.

Appuyez sur la touche pour remettre à zéro l'horloge programmateur.

Réglage de l'heure

Il est impossible d'allumer le four si l'heure n'est pas sélectionnée.

À la première utilisation, ou après une

coupure de courant, les chiffres clignotent sur l'afficheur de l'ap

1. Appuyez sur la touche horloge
   pendant deux secondes. Le point entre les heures et les minutes clignote.

1. Les touches augmentation de la valeur

et diminution de la valeur

permettent de régler l'heure. Maintenez la touche enfoncée pour avancer rapidement.

1. Attendez 7 secondes. Le point entre les heures et les minutes cesse de clignoter.

2. Le symbole 📊 sur l'afficheur indique que l'appareil est prêt pour commencer une cuisson.

Pour modifier l'heure maintenez simultanément les touches

augmentation de la valeur + et

diminution de la valeur — enfoncées pendant deux secondes, ensuite procédez au réglage de l'heure.

Cuisson temporisée

On entend par cuisson temporisée la fonction qui permet de commencer une cuisson et de la terminer après le temps sélectionné par l'utilisateur.

1. Appuyez sur la touche horloge jusqu'à ce que le symbole apparaisse.
2. Appuyez à nouveau sur la touche horloge 📊. L'afficheur montre le symbole ⚠️ et le message du rB alternés avec l'heure courante.
3. Utilisez les touches augmentation de la valeur + et diminution de la valeur - pour régler les minutes de cuisson souhaitées.
4. Sélectionnez une fonction et une température de cuisson.
5. Attendez 5 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles 🎨 et A.

Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole 📊 s'éteint, le symbole A clignote et un signal acoustique se déclenche.

1. Pour éteindre le signal acoustique il suffit d'appuyer sur une touche quelconque de l'horloge programmateur.

2. Appuyez sur la touche horloge pour réinitialiser l'horloge programmateur.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Pour annuler la programmation sélectionnée appuyez simultanément les touches augmentation de la valeur + et diminution de la valeur - et éteignez le four manuellement.

Cuisson programmée

On entend par cuisson programmée la fonction qui permet de commencer une cuisson à une heure fixée et de la terminer après un temps sélectionné par l'utilisateur.

1. Programmez la durée de cuisson d'après le paragraphe précédent « Cuisson temporisée ».

2. Appuyez sur la touche menu pendant 2 secondes.

3. Appuyez de nouveau sur la touche menu L'afficheur montre tour à tour les chiffres 10:00 et le message

tandis que le symbole A

clignote. (par exemple, l'heure actuelle est 17.30)

1. Appuyez sur les touches — ou + pour sélectionner les minutes souhaitées. (par exemple 1 heure)

2. Appuyez sur la touche menu L'afficheur affichera le message

alternant avec l'heure

actuelle additionnée à la durée de cuisson sélectionnée précédemment (par exemple l'heure de fin de cuisson montrée est 18h30).

1. Appuyez sur les touches — ou + pour sélectionner l'heure de fin de cuisson. (par exemple à 19h30).

Tenez compte du fait qu'il faut ajouter à la durée de cuisson quelques minutes utiles pour le préchauffage du four.

1. Attendez 7 secondes environ sans appuyer sur aucune touche pour activer la fonction. L'afficheur montre l'heure actuelle avec les symboles 🎨 et 🔒 s'allument.
2. Sélectionnez une fonction et une température de cuisson.

3. Au terme de la cuisson les éléments chauffants se désactivent. Sur l'afficheur, le symbole 🚗 s'éteint, le symbole A clignote et une sonnerie se déclenche.

4. Replacez les fonctions manette et température sur 0.

5. Pour interrompre la sonnerie, appuyez sur n'importe quelle touche de l'horloge programmateur.
6. Appuyez simultanément sur les touches

et + pour remettre la grammation sélectionnée à zéro.

Il n'est pas possible de programmer des durées de cuisson supérieures à 10 heures.

Il n'est pas possible de sélectionner des cuissons programmées supérieures à 24 heures.

Après la sélection pour montrer le temps de cuisson restant, appuyez sur la touche menu pendant 2 secondes. Appuyez de nouveau sur la touche menu. L'afficheur montre le message alternant avec le temps restant de cuisson.

Minuteur

Le minuteur n'interrompt pas la cuisson mais signale à l'utilisateur que les minutes sélectionnées se sont écoulées.

On peut activer le minuteur à tout moment.

1. Appuyez sur la touche horloge pendant quelques secondes. L'afficheur montre les chiffres 0:00 et le symbole clignotant entre les heures et les minutes.
2. Utilisez les touches augmentation de la valeur + et diminution de la valeur - pour régler les minutes de cuisson souhaitées.
3. Attendez 5 secondes environ sans appuyer sur aucune touche pour terminer le réglage du minuteur. L'afficheur montre l'heure actuelle avec les symboles 🎨 et 🔒.

Un signal acoustique se déclenchera à la fin du temps réglé.

1. Appuyez sur la touche diminution de la valeur — pour éteindre le signal acoustique.

Il est possible de régler le minuteur de 1 minute à un maximum de 23 heures et 59 minutes.

Modification des données saisies

1. Appuyez sur la touche horloge
2. Utilisez les touches augmentation de la valeur + et diminution de la valeur — pour régler les minutes de cuisson souhaitées.

Effacement des valeurs programmées

1. Appuyez sur la touche horloge
2. Appuyez simultanément sur les touches augmentation de la valeur + et diminution de la valeur -
3. Éteignez manuellement le four si une cuisson est en cours.

Sélection du signal acoustique

Le signal acoustique peut être changé de 3 tonalités.

1. Appuyez simultanément sur les touches augmentation de la valeur + et diminution de la valeur -

2. Appuyez sur la touche horloge Ⓤ.

Appuyez sur la touche diminution de la valeur — pour sélectionner un signal acoustique différent.

3.8 Conseils pour la cuisson

Conseils généraux

- Utilisez une fonction ventilée pour obtenir une cuisson uniforme sur plusieurs niveaux.

• En augmentant la température il n'est pas possible de réduire les temps de cuisson (les aliments risquent d'être trop cuits à l'extérieur et pas assez cuits à l'intérieur).
• À poids égal, le temps de cuisson des pièces coupées est inférieur au temps de cuisson de la pièce entière.

Conseils pour la cuisson des viandes

• Les temps de cuisson dépendent de l'épaisseur, de la qualité des aliments et des goûts du consommateur.
• Utilisez un thermomètre pour viandes durant la cuisson des rôtis ou appuyez simplement avec une cuiller sur la viande. Elle est prête lorsqu'elle est ferme ; dans le cas contraire, poursuivrez la cuisson pendant quelques minutes.

Cuisson à basse température avec sonde

• Nous recommandons ce type de cuisson pour les viandes tendres et maigres qui ne doivent pas dépasser 65°C au cœur. Réglez la température du four entre 90° et 100°C. Ce type de réglage prolonge le temps de cuisson, tout en préservant les caractéristiques de qualité de l'aliment et en évitant une réduction excessive du volume.
• Pour de meilleurs résultats, avant de procéder à la cuisson à basse température, faites dorer la viande à feu vif dans une poêle pendant 1 ou 2 minutes de chaque côté.

Conseils pour la cuisson au Gril

- Vous pouvez griller vos viandes en les enfournant dans le four froid ou préchauffé si vous souhaitez modifier l'effet de cuisson.

• Dans la fonction Gril ventilé, on recommande de préchauffer la cavité de cuisson avant de griller.
• On recommande de disposer les aliments au centre de la grille.
• Avec la fonction Gril, on conseille de tourner la manette de la température sur la valeur la plus élevée pour optimiser la cuisson.

Conseils pour la cuisson des gâteaux et biscuits

• Utilisez de préférence des moules foncés en métal : ils permettent une meilleure absorption de la chaleur.
• La température et la durée de cuisson dépendent de la qualité et de la consistance de la pâte.
• En cas de cuisson sur plusieurs niveaux, positionnez les aliments de préférence sur le second et le quatrième niveau, augmentez le temps de cuisson de quelques minutes et utilisez exclusivement les fonctions ventilées.
• Vérifiez si le gâteau est cuit à l'intérieur : à la fin de la cuisson, piquez un cure-dent au sommet du gâteau. Si la pâte ne colle pas au cure-dent, le gâteau est cuit.
• Si le gâteau retombe après son défournement, réduisez la température sélectionnée de 10°C lors de la cuisson successive, en sélectionnant éventuellement un temps de cuisson supérieur.
• Le temps de cuisson des meringues et des choux varie en fonction de la dimension.

Conseils pour la décongélation et le levage

• Positionnez les aliments congelés sans emballage, dans un récipient sans couvercle sur le premier niveau de la cavité de cuisson.
• Évitez de superposer les aliments.
• Pour décongeler la viande, utilisez une grille positionnée au deuxième niveau et une lèchefrite au premier niveau. De cette manière, les aliments ne sont pas au contact du liquide de décongélation.
• S'ils sont coupés en morceaux, les fruits et le pain se décongèle dans les mêmes temps, indépendamment de la quantité et du poids totaux.
• Couvrez les parties les plus délicates d'une feuille d'aluminium.
• Pour un bon levage, placez un récipient contenant de l'eau sur le fond de la cavité de cuisson.

Pour économiser l'énergie

• Arrêtez la cuisson quelques minutes avant que le temps normalement nécessaire ne se soit écoulé. La cuisson se poursuivra pendant les minutes restantes grâce à la chaleur qui s'est accumulée à l'intérieur du four.
• Réduisez au minimum les ouvertures de la porte pour éviter toute dispersion de chaleur.
• Gardez l'appareil toujours propre.
• (Si présente) Si vous ne l'utilisez pas, enlevez la pierre à pizza de la sole du four.

Tableau indicatif des cuissons

Mets	Poids (Kg)	Fonction	Niveau	Température (°C)	Temps (minutes)
Lasagnes	3 - 4	Statique	1	220 - 230	45 - 50
Pâtes au four	3 - 4	Statique	1	220 - 230	45 - 50
Rôti de veau	2	Turbo/Chaleur tournante	2	180 - 190	90 - 100
Échine de porc	2	Turbo/Chaleur tournante	2	180 - 190	70 - 80
Saucisses	1,5	Gril ventilé	4	280	15
Rôti de bœuf	1	Turbo/Chaleur tournante	2	200	40 - 45
Lapin rôti	1,5	Chaleur tournante	2	180 - 190	70 - 80
Poitrine de dinde	3	Turbo/Chaleur tournante	2	180 - 190	110 - 120
Cou de porc au four	2 - 3	Turbo/Chaleur tournante	2	180 - 190	170 - 180
Poulet rôti	1,2	Turbo/Chaleur tournante	2	180 - 190	65 - 70
					Côté 1	Côté 2
Côtelettes de porc	1,5	Gril ventilé	4	280	15	5
Ribs	1,5	Gril ventilé	4	280	10	10
Lard de porc tranché	0,7	Gril	5	280	7	8
Filet de porc	1,5	Gril ventilé	4	280	10	5
Filet de bœuf	1	Gril	5	280	10	7
Truite saumonée	1,2	Turbo/Chaleur tournante	2	150 - 160	35 - 40
Lotte	1,5	Turbo/Chaleur tournante	2	160	60 - 65
Turbot	1,5	Turbo/Chaleur tournante	2	160	45 - 50
Pizza	1	Turbo/Chaleur tournante	2	280	8 - 9
Pain	1	Chaleur tournante	2	190 - 200	25 - 30
Fougasse	1	Turbo/Chaleur tournante	2	180 - 190	20 - 25
Savarin	1	Chaleur tournante	2	160	55 - 60
Tarte confiture	1	Chaleur tournante	2	160	35 - 40
Tarte à la ricotta	1	Chaleur tournante	2	160 - 170	55 - 60
Tortellinis farcis	1	Turbo/Chaleur tournante	2	160	20 - 25
Gâteau paradis	1,2	Chaleur tournante	2	160	55 - 60
Beignets	1,2	Turbo/Chaleur tournante	2	180	80 - 90
Génoise	1	Chaleur tournante	2	150 - 160	55 - 60
Gâteau de riz	1	Turbo/Chaleur tournante	2	160	55 - 60
Brioches	0,6	Chaleur tournante	2	160	30 - 35

Les temps indiqués dans le tableau ne comprennent pas les temps de préchauffage et sont indicatifs.

Tableau indicatif des cuissons avec sonde de température

Type et morceau de viande	Températurecible (°C)
Bœuf
Rôti de bœuf : saignant	50 - 53
Rôti de boeuf : rosé	55 - 58
Rôti de boeuf : à point	65 - 70
Côte de bœuf : saignant*	50
Côte de bœuf : rosé*	58
Côte de bœuf : à point*	70
Porc
Rôti d’échine	80 - 85
Épaule	80 - 85
Saucisses**	75 - 80
Veau
Rôti de veau	75 - 80
Volaille
Poulet entier	80 - 85
Dinde entière	80 - 85
Rôti de dinde (entier ou poitrine)	80 - 85
Agneau
Gigot d’agneau avec os (saignant)	65
Gigot d’agneau avec os (bien cuit)	75 - 80
Cuisson à basse température
Bœuf/rôti de bœuf : saignant***	50 - 54
Bœuf/rôti de bœuf : rosé***	55 - 60
* Les températures indiquées peuvent varier en fonction de l’épaisseur du filet.
** Pour aliments en viandes saucisses, nous recommandons une fonction appropriée pour un bon dorage externe.
*** Il est conseillé de faire dorer la viande dans la poêle de chaque côté pendant quelques minutes, avant la cuisson au four.

4 Nettoyage et entretien

4.1 Avertissements

Utilisation impropre Risque de dommages aux surfaces

• N'utilisez pas de jets de vapeur pour nettoyer l'appareil.
• N'utilisez pas de produits de nettoyage à base de chlore, d'ammoniaque ou d'eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (ex. anodisations, nickelages, chromages).
• N'utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (ex. produits en poudre, détachants et éponges métalliques).
• N'utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants.
• Ne lavez pas au lave-vaisselle les parties amovibles comme les grilles de la plaque de cuisson, les couronnes et les chapeaux.
• Ne renversez pas de sucre ou des mélanges sucrés sur la plaque durant la cuisson et ne posez pas de matériel ou de substances qui risquent de fondre (plastique ou feuilles d'aluminium).

On conseille d'utiliser les produits de nettoyage distribués par le fabricant.

4.2 Nettoyage des surfaces

Pour une bonne conservation des surfaces, nettoyez-les régulièrement après chaque utilisation, après les avoir laissées refroidir.

Nettoyage ordinaire quotidien

N'utilisez que des produits spécifiques ne contenant pas de substances abrasives ni acides à base de chlore.

Versez le produit sur un chiffon humide et passez-le sur la surface, rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Taches d'aliments ou résidus

Évitez absolument d'utiliser des éponges en acier et des racloirs tranchants susceptibles d'endommager les surfaces.

Utilisez les produits normalement préconisés, non abrasifs, en vous servant éventuellement d'ustensiles en bois ou en plastique. Rincez soigneusement et essuyez avec un chiffon doux ou en microfibre.

Évitez de laisser sécher à l'intérieur de l'appareil des résidus d'aliments à base de sucre (tels que la confiture) car ils peuvent abîmer l'émail à l'intérieur de l'appareil.

Après les opérations de nettoyage, il faut sécher soigneusement l'appareil car les coulées de détergent ou d'eau risquent d'en compromettre le fonctionnement correct ainsi que son aspect esthétique.

4.3 Nettoyage de la plaque de cuisson

Nettoyage de la plaque en vitrocéramique

Les éventuelles traces claires dues à l'utilisation de casseroles à fond en aluminium peuvent être éliminées avec un chiffon humide imprégné de vinaigre. Si, après la cuisson, il devait rester des résidus brûlés, rincez à l'eau et essuyez bien avec un chiffon propre.

Les grains de sable tombés sur la plaque de cuisson durant le nettoyage de la salade ou des pommes de terre, risquent de rayer la surface lorsque vous déplacez les casseroles.

Éliminez immédiatement les éventuels grains de sable de la surface de cuisson.

Les changements de couleur n'influencent ni le fonctionnement ni la stabilité du verre. En effet, il ne s'agit pas de modifications du matériau de la plaque de cuisson, mais de simples résidus qui n'ont pas été éliminés et qui ont carbonisé.

Des zones brillantes peuvent se former suite au frottement du fond des casseroles, surtout si celles-ci sont en aluminium, et à l'utilisation de détergents non appropriés. Il est difficile de les éliminer avec des produits de nettoyage courants. Il peut être nécessaire de répéter plusieurs fois les opérations de nettoyage. L'utilisation de détergents agressifs ou le frottement opéré par le fond des casseroles risque d'effacer avec le temps les décorations de la plaque de cuisson et de contribuer à la formation de taches.

Nettoyage hebdomadaire

Nettoyez et traitez la plaque de cuisson une fois par semaine avec un produit courant pour le nettoyage de la vitrocéramique. Respectez toujours les instructions du producteur. Le silicone présent dans ces produits génère une pellicule de protection hydrofuge et anti-saleté. Toutes les taches restent sur la pellicule et peuvent être facilement éliminées. Ensuite, séchez la surface avec un chiffon propre. Veillez à ne pas laisser de restes de détergent sur la surface de cuisson pour éviter toute réaction agressive au réchauffement entraînant une modification de la structure.

Manettes

Pour le nettoyage des manettes, n'utilisez pas de produits agressifs contenant de l'alcool ni des produits pour le nettoyage de l'acier ou du verre, car ils risqueraient de provoquer des dégâts permanents.

Nettoyez les manettes avec un chiffon doux, légèrement imbibé d'eau tiède et séchez-les soigneusement. Pour les extraire, tirez-les hors de leur logement.

4.4 Nettoyage de la porte

Démontage de la porte

Pour faciliter le nettoyage, on conseille d'enlever la porte et de la placer sur un chiffon.

Pour enlever la porte, procédez comme suit :

1. Ouvrez complètement la porte et introduisez les deux pivots dans les trous des charnières indiqués dans la figure.

1. Saisissez la porte des deux côtés avec les deux mains, soulevez-la vers le haut en formant un angle d'environ 30° et extrayez-la.

1. Pour remonter la porte, introduisez les charnières dans les fentes prévues à cet effet sur le four en vous assurant que les rainures A sont complètement posées contre les fentes. Abaissez la porte puis, après l'avoir positionnée, sortez les pivots des trous des charnières.

Nettoyage des vitres de la porte

On conseille de nettoyer constamment les vitres de la porte. Utilisez du papier absorbant de cuisine. En cas de saleté résistante, lavez avec une éponge humide et un détergent normal.

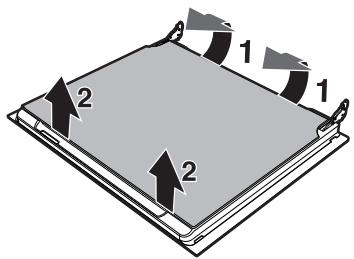

Démontage des vitres internes

Pour faciliter le nettoyage, les vitres internes qui composent la porte peuvent être démontées.

1. Démontez la vitre interne en la tirant délicatement par l'arrière vers le haut, en suivant le mouvement indiqué par les flèches (1). De cette manière, on dégage de leurs logements les 4 pivots fixés à la vitre sur la porte du four.
2. Ensuite, tirez la vitre par l'avant vers le haut (2).

1. Démontez la vitre intermédiaire en la soulevant vers le haut, en suivant la procédure décrite pour la vitre interne mais en veillant à pousser la partie avant de la vitre (2) vers l'intérieur de l'appareil.

1. Nettoyez la vitre externe et les vitres démontées précédemment. Utilisez du papier absorbant de cuisine. En cas de crasse persistante, lavez avec une éponge humide et du détergent neutre.

1. Remettez les vitres en place en suivant les opérations de démontage en sens inverse.
2. Repositionnez la vitre interne. Veillez à centrer et à encastrer les 4 pivots dans leurs logements sur la porte, par une légère pression.

4.5 Nettoyage de la cavité de cuisson

Pour une bonne conservation de la cavité de cuisson, il faut la nettoyer régulièrement après l'avoir laissée refroidir.

Évitez de laisser sécher des résidus d'aliments à l'intérieur de la cavité de cuisson pour ne pas endommager l'émail. Extrayez toutes les parties amovibles.

Pour faciliter les opérations de nettoyage, on conseille de démonter :

• la porte ;
• les glissières de support pour grilles et lèchefrites ;
  • le joint d'étanchéité du four.

Il est conseillé de faire fonctionner le four à la température maximale pendant environ 15/20 minutes après l'utilisation de produits spécifiques, afin d'éliminer les éventuels résidus.

Nettoyage de grilles et lèchefrites

Nettoyez les grilles et les lèchefrites avec de l'eau chaude et des détergents non abrasifs, rincez et essuyez soigneusement les parties humides.

Démontage des glissières de support pour grilles et lèchefrites

Le démontage des cadres de support facilite ultérieurement le nettoyage des parties latérales. Cette opération doit être effectuée chaque fois que vous utilisez le cycle de nettoyage automatique (sur certains modèles uniquement).

Pour démonter les glissières de support : Tirez la glissière vers l'intérieur du four pour la dégager de l'encastrement A, puis extrayez-la des logements B situés à l'arrière.

Au terme du nettoyage, répétez les opérations décrites précédemment pour repositionner les glissières de support.

4.6 Pyrolyse

La pyrolyse est un procédé de nettoyage automatique à haute température qui dissout la saleté. Ce procédé permet de nettoyer l'intérieur de la cavité de cuisson avec une facilité extrême.

Utilisation impropre Risque de dommages aux surfaces

- Enlevez d'abondants résidus d'aliments ou des débordements des cuissons précédentes de l'intérieur de la cavité de cuisson.

- Pendant cette fonction, les surfaces peuvent devenir plus chaudes que d'habitude. - Les enfants doivent être tenus à l'écart.

Opérations préliminaires

Avant de démarrer la pyrolyse :

• Nettoyez la vitre interne en suivant les indications usuelles de nettoyage.
• En cas d'incrustations obstinées vaporisez sur la vitre un produit pour le nettoyage des fours (lisez les avertissements figurant sur le produit) ; laissez agir 60 minutes puis rincez et séchez la vitre avec du papier de cuisine ou un chiffon en microfibre.
• Enlevez complètement tous les accessoires présents à l'intérieur du compartiment de cuisson.
• Enlevez les glissières de support pour grilles et lèchefrites.
• Fermez la porte.

Réglage de la pyrolyse

1. Tournez la manette des fonctions sur le symbole P. L'afficheur montre le message du rB alterné à la durée minimale de la pyrolyse (2 heures).
2. Appuyez sur les touches — ou + pour programmer la durée du cycle de nettoyage d'un minimum de 2 heures à un maximum de 3 heures et 30 minutes.

Durée conseillée de la pyrolyse :

• Peu sale : 2 heures.
• Moyennement sale : 2 heures et 45 minutes.

• Très sale : 3 heures et 30 minutes.

• Pour confirmer le démarrage de la

pyrolyse, appuyez sur la touche

1. Une minute après le début de la pyrolyse, la porte est bloquée par un dispositif qui empêche toute tentative d'ouverture (le voyant du verrouillage porte s'allume).

Il est impossible de sélectionner une fonction lorsque le verrouillage de la porte est activé.

1. À la fin de la pyrolyse tous les chiffres sur l'afficheur clignotent et un signal sonore signale la fin du cycle de nettoyage automatique.

2. Ramenez la manette des fonctions sur « 0 ».

3. La porte reste bloquée jusqu'à quand la température à l'intérieur du four revient au niveau de sécurité.

4. Quand le four aura refroidi, ramassez les résidus à l'intérieur du four avec un chiffon humide en microfibre.

Réglage de la pyrolyse programmée

L'heure de début de la pyrolyse peut être programmée.

1. Après avoir démarré la pyrolyse (voir "Réglage de la pyrolyse"), maintenez la touche 📊 enfoncée pendant 2 secondes.

2. Continuer à appuyer sur la touche jusqu'à ce que le message apparaisse sur l'afficheur.

3. Dans les 5 secondes qui suivent, appuyez sur les touches — et + pour sélectionner l'heure à laquelle on souhaite terminer le cycle de nettoyage.

4. Appuyez sur la touche pour confirmer les données sélectionnées.

Lors de la configuration de la pyrolyse, veillez à ne pas tourner le bouton des fonctions Dans ce cas, les données saisies au moyen de l'horloge de programmation disparaîtront et il faudra alors les saisir à nouveau

Durant la première pyrolyse des odeurs désagréables peuvent se dégager : elles sont dues à l'évaporation normale des substances huileuses de fabrication. Ce phénomène est parfaitement normal et il disparaît après la première pyrolyse.

Durant la pyrolyse les turbines produisent un bruit plus intense dû à l'augmentation de la vitesse de rotation. Ce fonctionnement, conçu pour favoriser la dissipation de la chaleur, est tout à fait normal. À la fin de la pyrolyse, la ventilation continue automatiquement pendant un temps suffisant pour éviter la surchauffe des parois des meubles et de l'avant du four.

4.7 Entretien extraordinaire

Démontage et montage du joint

Pour démonter le joint :

- Décrochez les crochets positionnés aux 4 coins et tirez le joint vers l'extérieur.

Pour monter le joint :

- Accrochez les crochets positionnés aux 4 coins du joint.

Nettoyage et entretien

Conseils pour l'entretien du joint

Le joint doit être souple et élastique.

- Pour maintenir le joint en parfait état de propreté, utilisez une éponge non abrasive et lavez-le à l'eau tiède.

Remplacement de l'ampoule d'éclairage interne

Pièces sous tension électrique Danger d'électrocution

• Mettez l'appareil hors tension.

• Utilisez des gants de protection.

• Enlevez tous les accessoires présents à l'intérieur de la cavité de cuisson.

• Enlevez les glissières de support pour grilles et lèchefrites.
• Enlevez le couvercle de l'ampoule au moyen d'un ustensile (par exemple un tournevis).

Veillez à ne pas rayer l'émail de la paroi de la cavité de cuisson.

1. Dévissez et enlevez l'ampoule.

Ne touchez pas directement l'ampoule halogène avec les doigts, mettez un gant de protection.

1. Remplacez l'ampoule par une ampoule identique (40W).
2. Remontez le couvercle. Le façonnage interne de la vitre (A) doit rester tourné vers la porte.

1. Enfoncez le couvercle à fond de manière à ce qu'il adhère parfaitement à la douille.

5 Installation

5.1 Positionnement

Appareil lourd Danger de blessures par écrasement

- Positionnez l'appareil dans le meuble avec l'aide d'une autre personne.

Pression sur la porte ouverte Risque de dommages à l'appareil

• N'utilisez pas la porte ouverte comme levier pour faire entrer l'appareil dans le meuble.
• N'exercez pas de pressions excessives sur la porte ouverte.

Dégagement de chaleur durant le fonctionnement de l'appareil Risque d'incendie

- Les placages, les colles ou les revêtements en plastique des meubles adjacents doivent être thermorésistants (minimum 90° C).

Cet appareil peut être installé contre des parois ; l'une d'entre elles doit dépasser en hauteur le plan de travail à une distance minimale de X mm du côté de l'appareil, comme l'illustrent les figures « A » et « C » des classes d'installation.

Les meubles suspendus au-dessus du plan de travail de l'appareil doivent être à une distance minimale de ce dernier de Y mm. Si l'on installe une hotte aspirante au-dessus de la plaque de cuisson, consultez le manuel d'instructions de cette dernière pour respecter la distance correcte.

X	50 mm
Y	750 mm

Suivant le type d'installation, cet appareil appartient aux classes :

A - Classe 1
(Appareil pour installation libre)

B - Classe 2 sous-classe 1 (Appareil encastré)

C - Classe 2 sous-classe 1 (Appareil encastré)

L'appareil doit être installé par un technicien qualifié et dans le respect des normes en vigueur.

Dimensions hors tout de l'appareil

A	600 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L2	600 mm

¹ Distance minimale des murs latéraux ou de tout matériel inflammable.
² Largeur minimale de l'armoire (=A).

Dimensions de l'appareil : emplacement branchement électrique (mm)

A	124
B	32
F	min. 70 - max. 110
H	803
L	598

E = Branchement électrique

Positionnement et nivellement

Appareil lourd Risque de dommages à l'appareil

- Insérez d'abord les pieds avant puis les pieds arrière.

Après avoir procédé au branchement électrique, vissez les quatre pieds fournis avec l'appareil.

Pour une bonne stabilité, il est indispensable que l'appareil soit correctement nivelé au sol.

Vissez ou dévissez le pied de la partie inférieure jusqu'à ce que l'appareil soit bien nivelé et stabilisé au sol.

Montage du dosseret

Le dosseret fourni fait partie intégrante du produit ; fixez-le à l'appareil avant l'installation.

Le dosseret doit toujours être positionné et fixé correctement sur l'appareil.

1. À l'aide d'un tournevis, desserrez les 4 vis (A) situées à l'arrière du plan de cuisson (2 par côté).
2. Positionnez le dosseret sur le plan.
3. Faites correspondre les rainures du dosseret (B) et les vis (A).

Fixez le dosseret sur le plan en utilisant les 4 vis desserrées précédemment.

Fixation murale

Les dispositifs de stabilisation doivent être installés afin d'éviter le basculement de l'appareil.

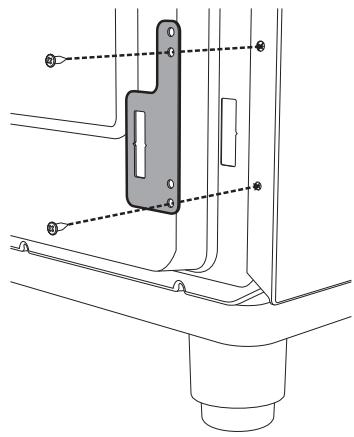

1. Vissez la plaquette de fixation au mur sur le dos de l'appareil.

1. Réglez la hauteur des 4 pieds.

1. Assemblez la bride de fixation.

1. Alignez la base du crochet de la bride de fixation sur la base de la coupe de la plaquette de fixation au mur.

1. Alignez la base de la bride de fixation jusqu'au sol et serrez les vis pour fixer les dimensions.

1. Considérez une distance de 50 mm du côté de l'appareil aux trous de la bride.

1. Déplacez la bride sur le mur et marquez la position des trous à réaliser dans le mur.

1. Après avoir réalisé les trous dans le mur, utilisez des chevilles avec des vis pour fixer la bride sur le mur.
2. Poussez la cuisinière vers le mur et simultanément introduisez la bride dans la plaquette fixée au dos de l'appareil.

5.2 Branchement électrique

Tension électrique Danger d'électrocution

• Un technicien habilité doit effectuer le branchement électrique.
• Munissez-vous de équipements de protection individuelle.
• La mise à la terre est obligatoire selon les modalités prévues par les normes de sécurité de l'installation électrique.
• Mettez l'appareil hors tension.
• Ne tirez jamais le câble pour débrancher la fiche.
• Utilisez des câbles résistant à une température d'au moins 90° C.
• Le couple de serrage des vis des conducteurs d'alimentation du bornier doit être égal à 1,5-2 Nm.

Informations générales

Vérifiez que les caractéristiques du réseau électrique sont adéquates aux données indiquées sur la plaque.

La plaque d'identification, avec les données techniques, le numéro de série et le marquage, est placée dans une position bien visible sur l'appareil.

N'enlevez jamais la plaque.

Effectuez la mise à la terre avec un câble plus long que les autres câbles d'au moins 20 mm.

L'appareil peut fonctionner dans les modalités suivantes :

- 220-240 V 2\~

Câble tripolaire 3 x 10 mm².

- 220-240 V 3\~

Câble tétrapolaire 4 x 4 mm².

- 220-240 V 1N\~

Câble tripolaire 3 x 10 mm².

- 380-415 V 2N\~

Câble tétrapolaire 4 x 4 mm².

- 380-415 V 3N\~

Câble pentapolaire 5 x 2,5 mm².

Les valeurs indiquées se réfèrent à la section du conducteur interne.

Les câbles d'alimentation sont dimensionnés en tenant compte du facteur de simultanéité (conformément à la norme EN 60335-2-6).

Accès au bornier

Pour brancher le câble d'alimentation, il faut accéder au bornier situé sur le carter postérieur :

1. Enlevez les vis qui fixent la porte au carter postérieur.

1. Faites légèrement pivoter la porte et extrayez-la de son logement.

1. Installez le câble d'alimentation.

On conseille de desserrer la vis du serre-câble avant d'installer le câble d'alimentation.

1. Au terme des opérations, replacez la porte sur le carter postérieur et fixez-la avec les vis enlevées précédemment.

Cavalier de rechange

En cas de raccordement monophasé ou biphasé avec câble tripolaire 3 x 10 mm², pour une fixation correcte du câble, il faut remplacer le cavalier installé par le cavalier fourni.

Branchement fixe

Sur la ligne d'alimentation, prévoir un dispositif qui assure la déconnexion du réseau omnipolaire, avec une distance d'ouverture des contacts permettant une déconnexion complète dans les conditions de la catégorie de surtension III, conformément aux normes d'installation.

5.3 Pour l'installateur

• La fiche doit rester accessible après l'installation. Ne pliez ou ne coincez pas le câble de raccordement au réseau électrique.
• L'appareil doit être installé selon les schémas d'installation.
• Si l'appareil ne fonctionne pas correctement après avoir effectué toutes les vérifications, appelez le service après-vente autorisé le plus proche de chez vous.
• Lorsque l'appareil est correctement installé, veuillez instruire l'utilisateur sur la méthode de fonctionnement correcte.
