KÄYTTÖOHJE C6IPX9-1 SMEG

Sisällysluettelo

1 Varoitukset 110

1.1 Turvallisuuteen liittyvät yleiset varoitukset 110
1.2 Valmistajan vastuu 115
1.3 Laitteen käyttötarkoitus 115
1.4 Tyyppikilpi 115
1.5 Tämä käyttöohje 115
1.6 Hävittäminen 115
1.7 Energian säästämiseksi 116
1.8 Miten käyttöohjetta luetaan 117

2 Kuvaus 118

2.1 Yleinen kuvaus 118
2.2 Keittotaso 119
2.3 Ohjauspaneeli 120
2.4 Muut osat 121
2.5 Saatavana olevat lisävarusteet 121

3 Käyttö 124

3.1 Varoitukset 124
3.2 Lisävarusteiden käyttö 126
3.3 Keittotason käyttö 126
3.4 Säilytystilan käyttö 133
3.5 Uunin käyttö 133
3.6 Lämpötila-anturin käyttö 135
3.7 Ohjelmointilaitteen kello 138
3.8 Neuvoja paistamiseen 142

4 Puhdistus ja hoito 146

4.1 Varoitukset 146
4.2 Pintojen puhdistus 146
4.3 Keittotason puhdistus 147
4.4 Luukun puhdistus 148
4.5 Uunitilan puhdistus 150
4.6 Pyrolyysi 151
4.7 Ylimääräinen huolto 152

5 Asennus 154

5.1 Asemointi 154
5.2 Sähköliitäntä 159
5.3 Ohjeet asentajalle 161

ALKUPERÄISTEN OHJEIDEN KÄÄNNÖS

Lue tämä käyttöohje huolellisesti. Ohjeita noudattamalla taataan laitteen oikeaoppinen ylläpito ja sen ominaisuuksien säilyvyys.

Tuotteeseen liittyviä lisätietoja löytyy osoitteesta www.smeg.com

1 Varoitukset

1.1 Turvallisuuteen liittyvät yleiset varoitukset

Henkilövahingot

• Laite ja siihen kuuluvat osat tulevat erittäin kuumiksi käytön aikana. Älä koske kuumentaviin osiin käytön aikana.
• Suojaa käsiä uunikintailla ruokien liikuttamisen aikana uunitilan sisällä.
• Älä koskaan yritä sammuttaa liekkiä/tulipaloa vedellä: sammuta laite ja peitä liekki kannella tai sammutuspeitteellä.
• Vähintään 8 vuotta täyttäneet lapset ja sellaiset henkilöt, joiden fyysiset, aistilliset tai henkiset kyvyt eivät ole tähän riittäviä tai joilla ei ole laitteen tuntemusta tai kokemusta sen käytöstä, saavat käyttää tätä laitetta ainoastaan silloin, kun heidän turvallisuudestaan vastaava henkilö valvoo ja ohjaa heitä käyttämään laitetta turvallisesti ja ymmärtämään sen käyttöön liittyvät vaarat.
• Lapset eivät saa leikkiä laitteella.

• Pidä alle 8-vuotiaat lapset loitolla, ellei heitä valvota jatkuvasti.

• Älä päästä alle 8-vuotiaita lapsia laitteen läheisyyteen sen toiminnan aikana.

• Lapset eivät saa suorittaa puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
• Toimi äärimmäisen varovaisesti, sillä keittoalueet kuumenevat nopeasti. Vältä kattiloiden tyhjänä kuumentamista. Ylikuumenemisen vaara.
• Rasvat ja öljyt voivat syttyä palamaan jos ne ylikuumenevat. Älä poistu paikalta kun valmistat öljyä tai rasvaa sisältäviä ruokia. Jos öljyt tai rasvat syttyvät palamaan, älä koskaan sammuta käyttäen vettä. Laita kansi kattilan päälle ja sammuta asianmukainen keittoalue.
• Kypsennystä on aina valvottava. Lyhyttä kypsennystä on valvottava jatkuvasti.

• Älä aseta metallisia esineitä, kuten esimerkiksi astioita tai ruokailuvälineitä keittotason pinnalle, sillä ne voivat ylikuumentua.

• Älä työnnä teräviä metalliesineitä (keittiövälineitä tai työkaluja) laitteessa oleviin aukkoihin.

• Älä kaada vettä suoraan erittäin kuumille pelleille.
• Pidä luukku kiinni paiston aikana.
• Jos ruoka-aineita käsitellään paiston aikana tai paiston lopussa, avaa luukkua 5 senttimetriä muutaman sekunnin ajaksi päästääksesi höyryn pois ja avaa luukku vasta sitten kokonaan.
• Älä avaa säilytystilaa (jos sellainen on) kun uuni on päällä ja kuuma.
• Säilytystilan sisällä olevat esineet voivat olla erittäin kuumia myös uunin käytön jälkeen.
• ÄLÄ KÄYTÄ TAI SÄILYTÄ TULENARKOJA MATERIAALEJA SÄILYTYSTILASSA (JOS SELLAINEN ON) TAI LAITTEEN7 LÄHEISYYDESSÄ.

• ÄLÄ KÄYTÄ SPRAY-SUIHKEITA TÄMÄN LAITTEEN LÄHEISYYDESSÄ KUN SE ON TOIMINNASSA.

• Sammuta laite käytön jälkeen.

• ÄLÄ TEE MUUTOKSIA LAITTEESEEN.
• Ennen laitetta koskevien toimenpiteiden suorittamista (asennus, huolto, asemointi tai siirto), varustaudu aina henkilönsuojaimilla.
• Ennen laitteelle suoritettavia huoltotoimenpiteitä, kytke yleinen virransyöttö pois päältä.
• Anna asennus- ja huoltotoimenpiteet ammattitaitoisen henkilökunnan suoritettavaksi voimassa olevien säädösten mukaisesti.
• Älä koskaan yritä korjata laitetta itse tai ilman pätevän teknikon apua.
• Älä koskaan irrota pistoketta johdosta vetämällä.
• Vaarojen välttämiseksi, jos virtajohto on vahingoittunut, ota yhteys tekniseen tukeen joka vaihteen sen uuteen.

Laitteelle aiheutuvat vahingot

• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahanpoistoaineita ja metallisia sieniä).
• Käytä mahdollisesti puisia tai muovisia keittiövälineitä.
• Ritilät ja uunipellit tulee asettaa sivutasotukien päälle niiden pysähtymiskohtaan asti. Mekaanisten turvalukitusten, jotka estävät niiden tahatonta ulosvetoa, tulee olla alasuuntaan ja uunitilan takaosaan päin.

• Älä istu laitteen päälle.
• Älä käytä höyrysuihkuja laitteen puhdistamiseksi.
• Älä tuki laitteen aukkoja tai tuuletusaukkoja.
• Älä jätä laitetta valvomatta paiston aikana, sillä rasvaa tai öljyjä voi vuotaa ulos ja ne voivat syttyä palamaan niiden ylikuumenemisen vuoksi. Toimi äärimmäisen varovaisesti

• Tulipalovaara: älä säilytä esineitä keittopinnoilla.

• ÄLÄ MISSÄÄN TAPAUKSESSA KÄYTÄ LAITETTA HUONEEN LÄMMITTÄMISEEN.

• Älä suihkuta suhkeita uunin läheisyydessä.
• Älä käytä muovisia keittiövälineitä tai astioita ruokien paistossa.
• Älä aseta uuniin purkkeja tai suljettuja astioita.
• Ota pois uunitilasta kaikki uunipellit ja ritilät, joita ei käytetä paiston aikana.
• Älä peitä uunitilan pohjaa alumiinipaperilla tai tinapaperilla.
• Älä aseta kattiloita tai peltejä suoraan uunitilan pohjalle.
• Jos leivinpaperia halutaan käyttää, aseta paperi niin, ettei se vaikuta uunin sisällä kiertävään kuumaan ilmaan.
• Älä käytä avattua luukkua asettaaksesi kattiloita tai peltejä suoraan sisälasin päälle.
• Astiat tai pannut on asetettava keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.

• Älä jätä lämpötila-anturia uunitilan sisälle kun sitä ei käytetä

• Jos neste kiehuu tai valuu yli, puhdista valunut neste pois keittotasolta.

• Älä kaada keittotasolle happamia aineita kuten sitruunamehua tai etikkaa.
• Älä laita tyhjiä kattiloita tai pannuja päällä olevien keittoalueiden päälle.
• Jos lasikeraamiseen pintaan syntyy halkeamia, rakoja tai pinta rikkoutuu, sammuta laite välittömästi. Kytke virta pois päältä ja ota yhteys tekniseen huoltoon.
• Sydämentahdistinta tai muita samankaltaisia laitteita käyttävien henkilöiden tulee varmistaa, ettei induktiivinen kenttä, jonka taajuusalue on välillä 20 - 50 kHz, vaikuta laitteen toimintaan.

• Sähkömagneettista yhteensopivuutta koskevien määräysten mukaan sähkömagneettinen induktiokeittotaso kuuluu ryhmään 2 ja luokkaan B (EN 55011).

• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.

• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahranpoistoaineita ja metallisia sieniä).
• Älä pese tasoon kuuluvia irrotettavia osia kuten ritilöitä, liekin jako-osia ja kansia astianpesukoneessa.
• Älä käytä luukkua vipuna kun uunia asennetaan kalusteeseen.
• Älä kohdista avattuun luukkuun liiallista voimaa.
• Älä käytä kahvaa tämän laitteen nostamiseksi tai siirtämiseksi.

Asennus

• TÄTÄ LAITETTA EI SAA ASENTAA VENEISIIN TAI ASUNTOVAUNUIHIN.
- Laitetta ei saa asentaa jalustan päälle.
- Asenna laite kalusteeseen toisen henkilön avustamana.
- Laitteen mahdollisen ylikuumenemisen estämiseksi, sitä ei saa asentaa koristeoven tai paneelin taakse.
- Anna sähköliitännät ammattitaitoisen teknisen henkilöstön tehtäväksi.
- Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
- Käytä vähintään 90 °C lämpötilaa kestäviä kaapeleita.
- Virtajohtojen ruuvien kirstysmomentti liitinrimassa tulee olla välillä 1,5 - 2 Nm.

Laitteeseen liittyen

• Käytön jälkeen sammuta levyt. Älä koskaan luota yksinomaan keittoastioiden tunnistimeen.
• Kiinnitä erityistä huomiota lapsiin, sillä he eivät välttämättä näe jälkilämpöön liittyvää merkinantoa. Käytön jälkeen keittoalueet ovat edelleen erittäin kuumia jonkin aikaa, vaikka ne olisivatkin pois päältä. Pidä huoli, etteivät lapset koske alueisiin.
• Lasikeraaminen pinta on erittäin iskunkestävä, vältä silti kiinteiden ja painavien esineiden putoamista keittotason pinnalle, sillä ne voivat aiheuttaa sen rikkoutumista jos ne ovat teräviä.
• Lasikeraamista pintaa ei saa käyttää tukialustana.
• Ennen lampun vaihtoa varmista, että laite on sammutettu.
• Älä nojaa äläkä istu avoimen luukun päälle.
• Tarkista, ettei luukkujen väliin jää esineitä.

1.2 Valmistajan vastuu

Valmistaja ei ota vastuuta henkilö- tai omaisuusvahingoista, jotka aiheutuvat:

• käyttötarkoitukseen nähden poikkeavasta käytöstä
• käyttöoppaassa olevien määräysten noudattamatta jättämisestä
  • jonkin laitteen osan muuttamisesta
• muiden kuin laitteen alkuperäisten varaosien käytöstä.

1.3 Laitteen käyttötarkoitus

• Laite on tarkoitettu ruokien kypsennykseen kotitalouskäytössä. Kaikenlainen muu käyttö on sopimatonta.
• Laitetta ei ole tarkoitettu käytettäväksi ulkoisten ajastimien tai kauko-ohjainten kanssa.

1.4 Tyyppikilpi

Laitteen tyyppikilpi sisältää tekniset tiedot, sarjanumeron ja merkinnän. Tyyppikilpeä ei saa koskaan irrottaa.

1.5 Tämä käyttöohje

Tämä käyttöohje on kiinteä osa laitetta, ja siksi sitä tulee säilyttää kokonaisuudessaan helposti saatavilla koko laitteen käyttöiän ajan.

Ennen laitteen käyttöä lue tämä käyttöohje huolellisesti läpi.

1.6 Hävittäminen

Tämä laite on neuvoston sähkö- ja

elektroniikkalaiteromuja

(2012/19/EU) koskevan direktiivin mukainen, jonka vuoksi se tulee hävittää käyttöiän päättyessä erillään kotitalousjätteestä. Tämä laite ei sisällä siinä määrin terveydelle ja ympäristölle haitallisia aineita, että sitä voitaisiin pitää vaarallisena voimassa olevien Euroopan neuvoston direktiivien mukaisesti. Laitteen hävittämiseksi:

- Katkaise virtajohto ja irrota johto yhdessä pistokkeen kanssa.

Sähkövirta

Sähköiskun vaara

• Kytke pääkatkaisin pois päältä.
• Irrota virtajohto sähkölaitteistosta.

- Toimita laite käyttöiän loputtua sähkö- ja elektronisten laitteiden erilliskeräykseen tai anna se jälleenmyyjälle toisen vastaavan laitteen hankinnan yhteydessä.

Laitteen pakkausmateriaalit ovat ympäristöystävällisiä ja kierrätettäviä.

- Toimita pakkausmateriaalit tarkoituksenmukaiseen erilliskeräykseen.

Muovipakkaukset Tukehtumisen vaara

• Pakkausmateriaaleja tai niiden osia ei saa jättää ilman valvontaa.
• Älä anna lasten leikkiä pakkausmateriaaleihin kuuluvilla muovipusseilla.

1.7 Energian säästämiseksi

• Esilämmitä laite vain jos reseptissä sitä vaaditaan.
• Ellei pakkauksessa toisin ohjeisteta, sulata pakasteet ennen kuin ne asetetaan uunitilaan.
• Jos useita paistoja joudutaan suorittamaan, paista ruokia peräkkäin käyttääksesi hyväksi valmiiksi kuumennettua uunitilaa.
• Käytä mieluummin tummia metallisia vuokia, sillä ne absorboivat lämpöä paremmin.
• Ota kaikki uunipellit ja ritilät, joita ei käytetä paiston aikana, pois uunitilasta.
• Pysäytä paisto muutama minuutti ennen normaalisti käytettyä aikaa. Paisto jatkuu jäljelle jäävien minuuttien ajan uunin sisälle kertyneellä lämmöllä.
• Vähennä luukun avaamista minimiin, jotta energian häviämistä voitaisiin estää.
• Pidä uunitila aina puhtaana.

1.8 Miten käyttöohjetta luetaan

Tässä käyttöohjeessa käytetään seuraavia kuvamerkkejä:

Varoitukset

Yleistietoja liittyen tähän käyttöohjeeseen, turvallisuuteen ja hävittämiseen.

Kuvaus

Laitteen ja lisävarusteiden kuvaus.

Käyttö

Laitteeseen ja lisävarusteisiin sekä paistoon liittyvää tietoa.

Puhdistus ja hoito

Laitteen oikeaan puhdistamiseen ja huoltoon liittyvää tietoa.

Asennus

Pätevälle teknikolle kuuluvaatietoa: asennus, käyttöönotto ja säätö.

Turvallisuuteen liittyvät varoitukset

Tietoa

Neuvo

1. Käyttöohjeiden järjestys.

- Yksittäinen käyttöohje.

2 Kuvaus

2.1 Yleinen kuvaus

1 Koroke
2 Keittotaso
3 Ohjauspaneeli
4 Lämpötila-anturin pistorasia
5 Lamppu vasen
6 Tiiviste
7 Luukku
8 Tuuletin
9 Säilytystila

1,2,3... Ritilöiden/peltien kannattimet

2.2 Keittotaso

Alue	Mitat(K x L - mm)	astioidenvähimmäishalkaisija(mm)	Max absorboitu teho(W)*	Absorboitu teho booster-toiminnossa(W)*
1	193 x 193	120	1600	1850.
2	193 x 193	120	2100	2300.
3	210 x 210	120	2200	2300.
4	160 x 160	110	1300	1400.

* tehot ovat viitteellisiä ja voivat vaihdella käytetyn astian tai valittujen asetusten mukaan.

Induktiotoiminnon etuja

Keittotaso on varustettu yhdellä induktiogeneraattorilla jokaista keittoaluetta kohti. Jokaisen lasikeramiikkapinnan alla oleva generaattori saa aikaan sähkömagneettisen kentän, joka ohjaa lämpövirtaa kattilan pohjaan. Induktiolieden alueella lämpöä ei enää siirretä vaan se luodaan suoraan astian sisälle induktiivisten virtausten ansiosta.

• Energiansäästö energian suoran siirron ansiosta kattilaan (tarkoituksenmukaisesta magneettisista materiaaleista valmistettuja astioita vaaditaan) suhteessa perinteiseen sähköllä suoritettavaan kypsennykseen.
• Lisääntynyt turvallisuus energian siirron ansiosta pelkästään astiaan, joka on asetettu keittotasolle.
• Energiansiirron korkea tehokkuus induktiokeittoalueelta kattilan alustaan.
• Nopea kuumennusnopeus.
• Rajoittunut palovammojen vaara, sillä keittotason pinta kuumenee vain kattilan alaosasta; yli vuotaneet ruoat eivät jää kiinni.

2.3 Ohjauspaneeli

1 Keittotason keittoalueiden kytkimet

Hyödylliset induktiolieden keittoalueiden ohjaamiseen.

Paina ja käännä kytkimiä myötäpäivään keittolevyn tehon säätämiseksi minimiarvosta 1 maksimiarvoon 9. Käyttöteho osoitetaan keittotasolle asetetulla näytöllä.

2 Merkkivalo

Merkkivalo syttyy osoittamaan, että uuni on kuumennusvaiheessa. Se sammu kun lämpötila on saavutettu. Kun merkkivalo syttyy ja sammu säännöllisesti, se osoittaa, että uunin sisälle asetettu lämpötila säilyy vakaana.

3 Lämpötilakytkin

Tämän kytkimen avulla on mahdollista valita paistolämpötila.

Käännä kytkintä myötäpäivään halutun arvon kohdalle, minimi- ja maksimiarvojen välillä.

4 Ohjelmointilaitteen kello

Hyödyllinen oikean kellonajan näyttöön, ohjelmoitujen paistoaikojen asetukseen ja ajastimen ohjelmointiin.

5 Toimintokytkin

Uunin eri toiminnot soveltuvat erilaisille paistotavoille. Kun haluttu toiminto on valittu, aseta paistolämpötila lämpötilakytkimen avulla.

6 Luukun lukittumisen merkkivalo

Se syttyy palamaan kun automaattinen puhdistusjakso käynnistyy (pyrolyysi).

2.4 Muut osat

Uunin tasot

Uunissa on eri korkeustasoja uunipeltien ja ritilöiden asemointia varten.

Asetuskorkeudet lasketaan alhaalta ylöspäin (ks. 2.1 Yleinen kuvaus).

Sisävalaistus

Laitteen sisävalaistus kytkeytyy:

- kun valitaan mikä tahansa toiminto,

lukuun ottamatta toimintoa

ECO

Kun luukku on auki, sisävalaistusta ei ole mahdollista sammuttaa.

Jäähdytystuuletin

Tuulettimen tehtävänä on jäähdyttää laite ja se kytkeytyy päälle paiston aikana. Tuuletin muodostaa normaalin ilmavirtauksen, joka tulee ulos laitteen takapuolelta. Ilmavirtaus voi jatkua lyhyen aikaa myös uunin sammutuksen jälkeen.

Älä tuki laitteen aukkoja tai tuuletusaukkoja.

2.5 Saatavana olevat lisävarusteet Ritilä

Hyödyllinen keittoastioiden tukemista varten.

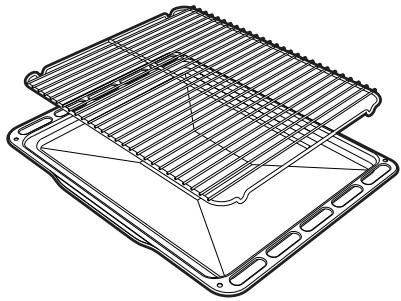

Uunipellille tarkoitettu riti lä

Tarkoitettu asetettavaksi pellin päälle, hyödyllinen sellaisten ruoka-ainesten paistoon jotka voivat valua yli.

Uunipelti

Hyödyllinen rasvojen keräämiseen, jotka voivat valua yläpuolella olevalle ritilälle asetetuista ruoka-aineksista.

Syvä uunipelti

Hyödyllinen rasvojen keräämiseen, jotka voivat valua yläpuolella olevalle ritilälle asetetuista ruoka-aineksista ja kakkujen, pizzojen ja leivonnaisten paistoon.

Lämpötila-anturi

Lämpötila-anturin avulla voidaan kypsentää ruoka mittaamalla lämpötila sen keskeltä.

Suojakansi

Hyödyllinen lämpötila-anturin pistorasian suojaamiseksi kun se ei ole käytössä.

Uunissa käytettävät elintarvikkeiden kanssa kosketuksiin joutuvat lisävarusteet on valmistettu käyttämällä voimassa olevien lakien mukaisia materiaaleja.

Varustuksiin kuuluvia alkuperäisiä lisävarusteita tai ylimääräisiä lisävarusteita voidaan pyytää valtuutetuista huoltokeskuksista. Käytä vain valmistajan alkuperäisiä lisävarusteita.

3 Käyttö

3.1 Varoitukset

Korkea lämpötila uunitilan sisällä käytön aikana Palovammojen vaara

• Pidä luukkua kiinni paiston aikana.
• Suojaa kädet uunikintailla liikuttaessasi ruokia uunin sisällä.
• Älä koske uunin sisällä oleviin kuumentaviin osiin.
• Älä kaada vettä suoraan erittäin kuumille pelleille.
• Älä päästä alle 8-vuotiaita lapsia uunin läheisyyteen sen toiminnan aikana.
• Jos ruoka-aineita käsitellään paiston aikana tai paiston lopussa, avaa luukkua 5 senttimetriä muutaman sekunnin ajaksi saadaksesi höyryn pois ja avaa luukku sitten kokonaan.
• Rasvat ja öljyt saattavat syttyä ylikuumentuessaan. Toimi äärimmäisen varovaisesti.

Korkea lämpötila säilytystilan sisällä

Palovammojen vaara

• Älä avaa säilytystilaa kun laite on päällä ja vielä kuuma.
• Säilytystilan sisällä olevat esineet voivat olla erittäin kuumia myös laitteen käytön jälkeen.
• Älä laita sen sisälle syttyviä materiaaleja, rättejä tai paperia.

Korkea lämpötila säilytystilan sisällä Tulipalo- tai räjähdysvaara

• Älä suihkuta suhkeita laitteen läheisyydessä.
• Älä käytä tai jätä tulenarkoja materiaaleja laitteen tai säilytystilan läheisyyteen.
• Älä käytä muovisia keittiövälineitä tai astioita ruokien kypsennykseen.
• Älä aseta uuniin purkkeja tai suljettuja astioita.
• Älä jätä laitetta valvomatta sellaisten kypsennysten aikana, joissa voi vuotaa ulos rasvoja tai öljyjä.
• Ota kaikki uunipellit ja ritilät pois uunitilasta joita ei käytetä paiston aikana.

Väärä käyttö

Pinnoille syntyvien vahinkojen vaara

• Älä peitä uunitilan pohjaa alumiinipaperilla tai tinapaperilla.
• Jos leivinpaperia halutaan käyttää, aseta paperi niin, ettei se vaikuta uunitilassa kiertävään kuumaan ilmaan.
• Älä aseta kattiloita tai peltejä suoraan uunitilan pohjalle.
• Älä käytä avattua luukkua asettaaksesi kattiloita tai peltejä suoraan sisälasin päälle.
• Älä kaada vettä suoraan erittäin kuumille pelleille.
• Astiat tai pannut on asetettava keittotason alueen sisäpuolelle.
• Kaikkien keittoastioiden pohjan tulee olla tasainen ja säännöllinen.
• Jos neste kiehuu tai valuu yli, puhdista valunut neste pois keittotasolta.
• Älä aseta keittotasolle kattiloita, jos niiden pohja ei ole täysin sileä ja säännöllinen.
• Vältä kiinteiden ja painavien esineiden putoamista keittotason pinnalle.
• Jos halkeamia tai säröjä ilmestyy, sammuta laite välittömästi, kytke virta pois päältä ja ota yhteyttä huoltopalveluun.
• Älä käytä tukialustana.

Ensimmäinen käyttökerta

1. Irrota mahdolliset laitteen ulko- tai sisäpuolella olevat suojamuovit mukaan lukien lisävarusteet.
2. Poista mahdolliset tarrat (teknisiä tietoja sisältävää tarraa lukuun ottamatta) lisävarusteista ja uunitilasta.
3. Irrota ja pese kaikki laitteeseen kuuluvat lisävarusteet (ks. 4 Puhdistus ja hoito).

Uunitila

1. Kuumenna tyhjä uuni maksimaaliseen lämpötilaan poistaaksesi mahdolliset valmistukseen liittyvät jäämät.

Lasikeraaminen keittotaso

1. Aseta täynnä vettä oleva kattila jokaisen edessä olevan keittoalueen päälle ja käynnistä ne maksimiteholle vähintään 30 minuutiksi.
2. 30 minuutin kuluttua, sammuta edessä olevat keittoalueet ja toista toimenpide takana ja mahdollisesti keskellä oleville keittoalueille.
3. Jos em. toimenpiteiden jälkeen ohjaukset eivät toimi oikein, pidennä toimenpidettä, kunnes kosteus haihtuu kokonaan pois.

3.2 Lisävarusteiden käyttö

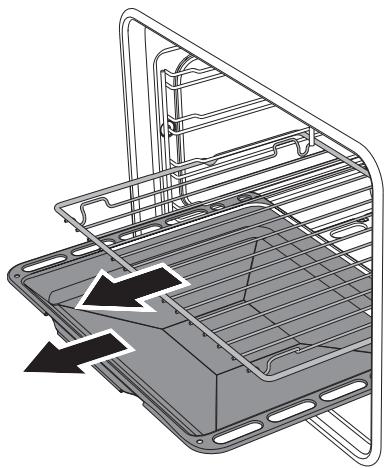

Ritilät ja uunipellit

Ritilät ja uunipellit tulee asettaa sivutasotukien päälle niiden pysähtymiskohtaan asti.

- Mekaanisten turvalukitusten, jotka estävät ritiilän tahatonta ulosvetoa, tulee olla alasuuntaan ja uunitilan takaosaan päin.

Aseta ritilät ja pellit varovasti uunitilaan niiden pysähtymiskohtaan asti.

Puhdista uunipellit ennen kuin niitä käytetään ensimmäistä kertaa poistaaksesi mahdolliset valmistuksesta jääneet jäämät.

Uunipellille tarkoitettu riti lä

Uunipellille tarkoitettu ritiä tulee asettaa pellin sisälle. Tällä tavoin voit kerätä rasvan erillään paistettavasta ruoasta.

3.3 Keittotason käyttö

Kun laite kytketään ensimmäisen kerran sähköverkkoon, se suorittaa automaattisesti toimintatestin ja kaikki merkkivalot syttyvät muutamiksi sekunneiksi.

Käytön jälkeen sammuta käytetyt levyt kääntämällä vastaava kytkin asentoon O. Älä koskaan luota yksinomaan keittoastioiden tunnistimeen.

Kaikki laitteen kytkimet ja ohjaimet sijaitsevat samassa etupaneelissa. Jokaiseen kytkimeen merkitty vastaava keittoalue.

Riittää, että käännät kytkintä myötäpäivään halutun tehoarvon kohdalle.

Induktioliedellä käytettävät astiat

Induktioliedellä käytettävien astioiden on oltava metallisia, niillä on oltava magneettinen ominaisuus ja pohjan on oltava läpimitaltaan riittävä.

Käyttöön sopivat astiat:

• Emaloidut teräsastiat paksulla pohjalla.
• Valurauta-astiat emaloidulla pohjalla.
• Ruostumattomasta monikerroksisesta teräksestä, ferriittisestä ruostumattomasta teräksestä ja erityisellä pohjalla valmistetusta alumiinista valmistetut astiat.

Käyttöön sopimattomat astiat:

- Kuparista, ruostumattomasta teräksestä, alumiinista, tulenkestävästä lasista, puusta, keramiikasta ja savesta valmistetut astiat.

Tarkistaaksesi jos kattila on käyttöön sopiva, aseta magneetti sen pohjan lähelle: jos magneetti kiinnittyy pohjaan se soveltuu induktiokäyttöön. Jos käytettävissä ei ole magneettia, laita astiaan pieni määrä vettä, aseta se keittoalueelle ja laita keittolevy päälle. Jos näytölle ilmestyy symboli kattila ei sovellu käyttöön.

Käytä yksinomaan kattiloita, joiden pohja on täysin tasainen ja jotka sopivat käytettäväksi induktioliedellä. Jos kattilan pohja on epäsäännöllinen, se voi vaarantaa kuumennusjärjestelmän tehokkuutta ja estää jopa liedellä olevan kattilan havaitsemisen.

Keittoastian tunnistus

Kun keittoalueella ei ole keittoastiaa tai keittoastia on liian pieni, energiaa ei siirretä ja näytölle ilmestyy symboli 8.

Jos keittoalueella on sopiva keittoastia, tunnistusjärjestelmä havaitsee sen ja käynnistää tason kytkimen kautta asetetulle tasolle. Energian siirto keskeytyy myös kun keittoastia otetaan pois keittoalueelta

(näytölleilmestyy symboli 8).

Jos keittoastian tunnistustoiminto aktivoituu keittoalueelle asetettujen keittoastioiden tai paistinpannujen pienestä koosta huolimatta, pelkkää tarvittavaa energiaa siirretään.

Keittoastian tunnistukseen liittyvät rajat:

Keittoastian pohjan minimihalkaisija on merkitty ristillä keittoalueeseen.

Keittoastiat, joissa on pienempi halkaisija, eivät välttämättä saa tunnistustoimintoa päälle ja näin ollen induktoria.

Keittoajan rajoitus

Keittotasoon kuuluu automaattinen laite, joka rajoittaa käyttöaikaa.

Jos keittoalueen asetuksia ei muuteta, jokaisen keittoalueen maksimaalinen käyttöaika riippuu valitusta tehosta.

Kun käyttöaikaa rajoittava laite käynnistyy, keittoalue sammuu, kuuluu lyhyt merkkiääni, ja jos se on vielä kuuma, näytölle ilmestyy

symboli 8.

Asetettu tehotaso	Keittoajan maksimaalinen kesto tunteina
1	8
2	6
3 - 4	5
5	4
6 - 7 - 8 - 9	1 1/2

Suojaus ylikuumenemista vastaan

Kun keittotasoa käytetään maksimaalisella teholla pitkään, elektroniikan jäähtymisessä voi esiintyä ongelmia jos huonelämpötila on korkea.

Jotta liian korkean lämpötilan muodostumista elektroniikkaan voitaisiin estää, keittoalueen tehoa lasketaan automaattisesti.

Energiansäästöön liittyviä vinkkejä

- Kattilan läpimitan on vastattava keittoalueen läpimittaa.

• Kattilaa hankkiessasi tarkista jos osoitettu läpimitta viittaa kattilan pohjaan tai sen yläosaan, sillä yläosa on melkein aina suurempi pohjan läpimittaan nähden.
• Kun valmistat pitkän kypsennysajan vaativia ruokia, voit säästää aikaa ja energiaa käyttämällä painekattilaa, jonka ansiosta myös ruoka-aineksissa olevat vitamiinit pysyvät tallella.
• Varmista, että painekattila sisältää riittävän määrän vettä, sillä veden puutteesta johtuva ylikuumeneminen voi vahingoittaa kattilaa ja keittoaluetta.
• Aseta kattilan päälle mahdollisuuksien mukaan aina sopiva kansi.
• Valitse sopiva kattila kypsennettävän ruokamäärän mukaan. Suuri puolityhjä kattila saa aikaan energiahukan.

Jos keittotasoa ja uunia käytetään samanaikaisesti, määrätyissä olosuhteissa voi oman sähköjärjestelmän tehon maksimitaso ylittyä.

Tehotasot

Keittotason tehoa voidaan säätä eri tasoilla. Taulukosta löytyvät erilaisiin kypsennyksiin liittyvät ohjeet.

Asetettu tehotaso	Soveltuu:
0	OFF-asento
1 - 2	Kypsennettävän ruoan määrä on pieni (minimiteho)
3 - 4	Kypsennys
5 - 6	Kypsennettävän ruoan määrä on suuri, suuria kappaleita paistetaan
7 - 8	Paisto, ruskistus jauholla
9	Paisto
P	Paisto / Ruskistus, kypsennys (maksimiteho)

* ks. booster -toiminto

Jälkilämpö

Väärä käyttö Palovammojen vaara

- Kiinnitä erityistä huomiota lapsiin, sillä he eivät välttämättä näe jälkilämpöön liittyvää merkinantoa. Käytön jälkeen keittoalueet ovat jonkin aikaa edelleen erittäin kuumia, vaikka ne olisivatkin pois päältä. Pidä huoli, että lapset eivät koske alueisiin.

Alueen ollessa vielä kuuma keittoalueen sammutuksen jälkeen, näytölle ilmestyy symboli H. Kun lämpötila laskee alle 60 °C, symbolia ei enää näy.

Tehokuumennus

Jokaiseen keittoalueeseen kuuluu tehokuumennus, jonka avulla on mahdollista kuumentaa maksimaalisella teholla valittuun tehoon nähden suhteellisella ajalla.

Tämän toiminnon avulla on mahdollista saavuttaa valittu teho mahdollisimman lyhyessä ajassa.

1. Käännä valintakytkintä vastapäivään A-asentoon ja vapauta. Näytölle ilmestyy symboli A.
2. Valitse haluamasi kuumennusteho 3 sekunnin sisällä (1...8). Valittu teho ja symboli A vilkkuvat näytöllä vuorotellen.

Voit lisätä tehotasoa minä hetkenä hyvänsä. "Maksimaalisen tehon" aika muuttuu automaattisesti.

Kun kiihdytysaika on päättynyt, tehotaso jää edellä valitulle tasolle.

Jos tehoa vähennetään kääntämällä kytkintä vastapäivään, tehokuumennus kytkeytyy automaattisesti pois päältä.

Multizone-toiminto

Tämän toiminnon avulla on mahdollista ohjata samanaikaisesti kahta keittoaluetta (edessä ja takana) kattiloiden, kuten kalapannu tai suorakulmaiset astiat, käyttämiseksi.

Multizone-toiminnolla varustetut keittoalueet ovat etuvasen ja takavasti vasemmalle.

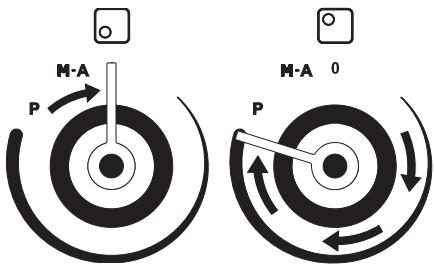

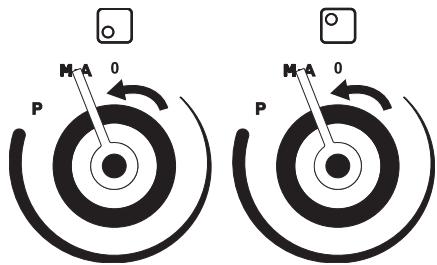

Multizone-toiminnon kytkemiseksi päälle:

1. Käännä ja pidä käännettynä etuoikean ja etuvasemman keittoalueen kytkimiä samanaikaisesti vastapäivään asentoon M-A, kunnes kuulet lyhyen äänimerkin.

1. Käännä etuvasemman alueen kytkin asentoon 0 ja takavasemman alueen kytkin asentoon 9; kuulet pidennetyn äänimerkin.

1. Käytä etuvasemman keittoalueen kytkintä haluamasi tehon asettamiseksi: nyt tämä kytkin kontrolloi molempia alueita.

Multizone-toiminnon kytkemiseksi pois päältä:

- Käännä molemmat kytkimet asentoon 0 (sammutettu).

Tämä toiminto ohjaa automaattisesti tehon tasaista jakautumista molemmille alueille.

Booster-toiminto

Booster-toiminnon avulla keittoalue voidaan käynnistää maksimaaliselle teholle. Hyödyllinen kun halutaan saada suuri määrä vettä kiehumaan nopeasti tai lihaa liekitettäessä.

1. Käännä kytkintä myötäpäivään asentoon P kahden sekunnin ajan, jonka jälkeen vapauta se.

2. Näytölle ilmestyy symboli

1. Noin 5 minuutin kuluttua Booster-toiminto kytketään automaattisesti pois päältä ja kypsennys jatkuu teholla 9.

Vain joillakin keittoalueilla: Booster-toiminto jää aina päälle ja se on kytkettävä pois päältä manualisesti vastaavan kytkimen kautta.

Booster-toiminto on ensisijainen tehokuumennustoimintoon nähden.

Tehon ohjaus

Keittotasoon kuuluu tehon ohjausmoduuli, joka optimoi/rajoittaa kulutusta. Jos asetetut tehotasot ylittävät sallitun maksimirajan, elektroninen piirikortti ohjaa automaattisesti levyille annettua tehoa.

Moduuli pyrkii säilyttämään maksimaaliset tehotasot. Näytölle ilmestyy automaattisen ohjauksen asettamat tasot.

Vilkkuva tehoarvo osoittaa, että se rajoitetaan automaattisesti uuteen valittuun arvoon, jonka tehon ohjausmoduuli on valinnut.

Prioriteetin antaa viimeksi asetettu alue.

Ohjausten lukitus

Ohjausten lukitus on laite, jonka avulla laitetta voidaan suojata tahattomalta tai väärältä käytöltä.

1. Kun kaikki keittoalueet on sammutettu, käännä samanaikaisesti kahta etu- ja takavasemmalla olevan keittoalueen säätökytkintä vastapäivään (asentoon A).

2. Pidä kytkimiä käännettynä, kunnes näytölle ilmestyvät symbolit 8.

3. Vapauta kytkimet.

Lukituksen poistamiseksi toista edellä kuvatut toimenpiteet.

Jos kytkimiä on pidetty käännettynä asennossa A yli 30 sekunnin ajan, näytölle ilmestyy virheviesti

Jos virta jää pois päältä pitkään, ohjausten lukitus deaktivoituu. Siirry tarvittaessa sen aktivointiin edellä kuvatulla tavalla.

Keittotason tehon rajoituksen aktivointi

Keittotaso on konfiguroitu toimintaan 7,4 kW:n teholla, mutta enimmäistehoa voidaan rajoittaa asettamalla sen toiminta 4,5 kW:lle tai 3 kW:lle.

1. Kytke liesi irti verkosta ja odota 10 sekuntia ennen kuin kytket siihen virran takaisin.

Keittotason tehotaso tulee asettaa 2 minuutin sisällä sen liitännästä sähköverkkoon.

1. Käännä samanaikaisesti etuvasemmalla ja etuoikealla olevia kytkimiä vastapäivään (vastaavasti asentoon "M-A" ja "A") ja säilytä asento 3 sekunnin ajan. Takavasemman ja takaoikean alueen näytöille ilmestyvät numerot "7." ja "4".

2. Vapauta molemmat vastapäivään käännytyt kytkimet ja säilytä asento. Takavasemman ja takaoikean alueen näytöille ilmestyy teho osoitettuna arvoilla "4." ja "5".

3. Vapauta molemmat vastapäivään käännytyt kytkimet ja säilytä asento. Takavasemman ja takaoikean alueen näytöille ilmestyy teho osoitettuna arvoilla "3." ja "0".

4. Vapauta kytkimet ja odota muutama sekunti, kunnes näytöt sammuvat. Nyt voit käyttää tuotetta uudella asetetulla teholla

5. Palauttaaksesi alkutehon on tarpeen toistaa konfigurointi.

Viimeiseksi asetettu teho jää päälle vaikka virta puuttuu.

Virhekoodit

- Jos näytölle ilmestyy yksi seuraavista virhekoodeista 6, 8, ota yhteys tekniseen huoltoon.

3.4 Säilytystilan käyttö

Laitteen alaosassa, uunien alla sijaitsee säilytystila, joka aukeaa vetämällä kahvaa itseäsi kohti. Sitä voidaan käyttää kattiloiden ja laitteen käyttöön tarvittavien metalliesineiden säilyttämiseen.

3.5 Uunin käyttö

Uunin käynnistys

Uunin käynnistämiseksi:

1. Valitse paistotoiminto toimintokytkimellä.
2. Valitse lämpötila lämpötilakytkimellä.

Toimintojen lista

Staattinen

Samanaikaisesti ylhäältä ja alhaalta tuleva lämpö tekee tästä järjestelmästä sopivan erityisten ruokien paistoon. Perinteinen paisto, jota kutsutaan myös staattiseksi, soveltuu yhden ruokalajin paistoon kerrallaan. Ihanteellinen kaiken tyypisten paistien, leivän, täytettyjen piirakoiden ja joka tapauksessa rasvaisten lihojen kuten hanhen tai ankan paistoon.

Kiertoilma alalämpö

Tuulettimen ja alalämmön yhdistelmän ansiosta paisto voidaan suorittaa nopeammin. Tätä järjestelmää suositellaan sterilointiin tai pinnalta hyvin paistuneiden mutta sisältä raakojen ruokien paistoon, jotka vaativan näin ollen keskimääräisen ylälämmön. Ihanteellinen kaikille ruoille.

Pieni grilli

Tämän toiminnon avulla on mahdollista grillata pieniä annoksia lihaa ja kalaa keskellä olevan elementin aikaansaaman lämmön ansiosta vartaiden, paahtoleipien ja kaikkien grillattavien vihannesruokien valmistamiseksi.

Grilli

Grillivastuksesta säteilevän lämmön avulla saavutetaan ihanteellisia grillaustuloksia paksuudeltaan pienissä/keskikokoisissa lihoissa. Se saa aikaan, yhdessä paistinvartaan kanssa (jos kuuluu varustuksiin), yhdenmukaisen ruskistuksen. Ihanteellinen makkaroiden, kyljysten ja pekonin paistoon. Kyseisen toiminnon avulla voidaan grillata yhdenmukaisella tavalla suuria ruokamääriä, erityisesti lihaa.

Kiertoilmagrilli

Tuulettimen aikaansaama ilmavirtaus vähentää grillin lämpöaaltoa. Tämä saa aikaan ihanteellisen grillauksen myös paksuille ruoille. Ihanteellinen suurikokoisille lihapaloille (esim. porsaan potka).

Turbo

Kiertoilman ja perinteisen paiston yhdistelmän ansiosta voidaan paistaa äärimmäisen nopeasti ja tehokkaasti eri tasoilla, ilman hajujen ja makujen syntymistä. Ihanteellinen suurikokoisten ruokien paistoon, jotka vaativat tehokasta paistoa.

Pyöreä vastus ja kiertoilma

Tuulettimen ja pyöreän vastuksen yhdistelmän avulla (joka on asennettu uunin takaosaan) ruokia voidaan paistaa eri tasoilla. Riittää, että niiden paistolämpötila ja - tyyppi ovat samat. Kuumanilman kierto takaa välittömän ja yhdenmukaisen lämmön jakautumisen. Näin ollen on esimerkiksi mahdollista paistaa samanaikaisesti (eri tasoilla) kalaa, vihanneksia ja pipareita, hajuja ja makuja sekoittamatta.

ECO

ECO

Tämä toiminto soveltuu erinomaisesti yhdellä tasolla suoritettavaan paistoon alhaisella energiankulutuksella.

Sitä suositellaan kaiken tyyppisille ruuille, lukuun ottamatta sellaisia ruokia joista syntyy suuri määrä kosteutta (esimerkiksi vihannekset).

Maksimaalisen energiansäästön saamiseksi ja paistoaikojen lyhentämiseksi, aseta elintarvikkeet uuniin äläkä esilämmitä uunitilaa.

Vältä uuninluukun avaamista paiston aikana ECO-toiminnolla.

ECO-toiminnossa paistoajat (ja mahdollinen esilämmitys) ovat pidempiä ja ne voivat riippua uunitilaan asetetusta ruokien määrästä.

ECO-toiminto on kevyt paistotoiminto, ja sitä suositellaan paistoille, jotka eivät vaadi yli 210 °C lämpötilaa; Korkeimmissa lämpötiloissa tehtäviä paistoja varten suositellaan valitsemaan jokin muu toiminto.

Pyrolyysi

Asettamalla tämän toiminnon uuni saavuttaa jopa 500 °C lämpötilan, joka tuhoaa kaiken sisäseiniin keräytyneen rasvalian.

3.6 Lämpötila-anturin käyttö

Lämpötila-anturin korkea lämpötila Palovammojen vaara

• Älä koske anturin tankoa tai kärkeä kun sitä on käytetty.
• Suojaa kädet uunikintailla tai pannulapuilla kun anturia käytetään.

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

- Älä naarmuta tai vahingoita emaloituja tai kromattuja pintoja lämpötila-anturin jakkiliittimellä tai kärjellä.

Väärä käyttö Laitteeseen syntyvien vahinkojen vaara

• Älä työnnä anturia laitteessa oleviin aukkoihin ja koloihin.
• Käytä yksinomaan toimitettua tai valmistajan suosittelemaa lämpötila-anturia.
• Kun anturi ei ole käytössä, varmista, että suojakansi on suljettu oikein.

Väärä käyttö Henkilövahinkojen vaara

• Lämpötila-anturia ei saa jättää ilman valvontaa.
• Älä anna lasten leikkiä anturilla.
• Varo anturin terävistä osista syntyviä vaaroja.

Väärä käyttö Lämpötila-anturinvahinkojen vaara

• Älä koskaan irrota anturia pistorasiasta tai ruoasta vetämällä.
• Varo ettei anturi tai johto jää luukun väliin.
• Anturin osat eivät saa joutua kosketukseen uunitilan seinien, lämmityselementtien, ritilöiden tai peltien kanssa kun ne ovat vielä kuumia.
• Kun anturi ei ole käytössä, on sitä säilytettävä laitteen sisällä.
• Varmista, että anturin liitin on kytketty oikein.
• Älä käytä anturia ruokien asettamiseksi tai poistamiseksi uunitilasta.

Lämpötila-anturin avulla voidaan paistaa tarkasti paisteja, kylkipaisteja, eri tyyppisiä ja kokoisia lihoja.

Anturin ansiosta ruokien paisto onnistuu täydellisesti lämpötilan tarkan seurannan ansiosta ruoan sisällä.

Ruoan sisällä olevaa lämpötilaa mittaa asianmukainen anturi, joka on kärjen sisällä.

Anturin oikea käyttö

1. Aseta ruoka pellille.
2. Työnnä anturin kärki ruokaan uunin ulkopuolella.
3. Ihanteellisen tuloksen saamiseksi varmista, että lämpötila-anturi on asetettu ruoan paksuimpaan kohtaan, poikittaissuunnassa ja vähintään 3/4 sen pituudesta, mutta siten että se ei kuitenkaan kosketa alla olevaa peltiä eikä tule ulos itse ruoasta.

Ruoan sisälämpötilan tarkkaa mittaamista varten lämpötila-anturi ei saa koskettaa luita tai rasvaisia osia.

Uunin suositeltu minimilämpötila anturin käyttöä varten on 120 °C, ellei kyseessä ole alhaisessa lämpötilassa suoritettavat kypsennykset (ks. luku 3.8)

Ohjelmoi kypsennys lämpötila-anturilla Esilämmityksellä:

1. Aseta manuaalinen paisto ("Uunin käyttö").
2. Esilämmityksen lopussa avaa luukku ja laita pellille asetettu paistettava ruoka asianmukaisille ohjauskiskoille.
3. Aseta anturin jakkiliitin sivussa olevaan asianmukaiseen liitäntään käyttämällä hyväksi itse anturia kannen avaamiseksi.

Korkea lämpötila uunin sisällä käytön aikana Palovammojen vaara

- Suojaa kädet kuumuutta kestävillä käsineillä tuntoelintä käyttäessäsi.

1. Sulje luukku.

2. Paina näppäintä Ⓛ muutama sekunti.

Paina uudelleen näppäintä

Näytölle ilmestyy oletusarvoinen

kohdelämpötila A 80:60 kun taas

symboli A vilkkuu.

1. Käytä näppäimiä — ja +

kohdelämpötilan säätämiseksi minimi- ja maksimiarvon välillä.

• Minimi kohdelämpötila: vastaa sillä hetkellä anturin mittaamaa lämpötilaa plus 2 °C.
  • Maksimi kohdelämpötila: 99 °C

• Odota muutama sekunti tai paina

näppäintä 📁 nähdäksesi anturin sillä hetkellä mittaaman lämpötilan.

Nyt paisto jatkuu, kunnes anturin mittaama lämpötila vastaa käyttäjän asettamaa kohdelämpötilaa.

Ilman esilämmitystä:

1. Aukaise luukku.
2. Laita pelti uuniin jonka päälle on asetettu paistettava ruoka ja siihen kiinnitetty anturi.
3. Aseta anturin jakkiliitin sivussa olevaan asianmukaiseen liitäntään käyttämällä hyväksi itse anturia kannen avaamiseksi.
4. Aseta kypsennys anturilla kuten on osoitettu edellisen kappaleen kohdissa nro 5, 6 ja 7.
5. Aseta manuaalinen paisto valitsemalla lämpötila ja paistotoiminto ("Uunin käyttö").

Kun paisto lämpötila-anturilla on käynnissä

Kun lämpötila-anturia käytetään, ohjelmoitua paistoa tai ajastettua paistoa ei ole mahdollista asettaa.

Paiston aikana lämpötila-anturilla, näppäimet — ja + eivät saa aikaan minkäänlaista vaikutusta.

1. Näppäimen 📁 pidennetyllä painalluksella kytkeytyy päälle ajastin; paina 📁 uudelleen saadaksesi kohdelämpötilan näkyville ja käytä näppäimiä — ja + sen säätämiseksi paiston aikana.

2. Paina 📊 uudelleen tai odota 5 sekuntia palataksesi paistotapaan.

Jos lämpötila-anturi otetaan pois paikoiltaan tai se menee rikki paiston aikana, laitteesta kuuluu sarja äänimerkkejä ja paisto keskeytyy automaattisesti.

Paiston päättyessä

Kun lämpötila-anturille asetettu kohdelämpötila saavutetaan, lämmityselementit kytkeytyvät pois päältä ja kuuluu sarja äänimerkkejä.

1. Paina ohjelmointilaitteen kelloa äänimerkin kytkemiseksi pois päältä.
2. Aukaise luukku.
3. Ota anturi pois ruoasta ja liitännästä.
4. Ota ruoka pois uunitilasta.

Varmista, että suojakansi on kunnolla kiinni.

3.7 Ohjelmointilaitteen kello

Vähennysnäppäin

Kellonajan säätönäppäin

Arvon lisäysnäppäin

Varmista, että kellossa näkyy paistoajan kuvake. Jos kuvaketta ei näy, uunia ei voi laittaa päälle.

Paina näppäintä ohjelmointilaitteen kellon nollaamiseksi.

Kellonajan asetus

Jos kellonaikaa ei ole asetettu, uunia ei ole mahdollista laittaa päälle.

Ensimmäisen käytön yhteydessä tai jos virta katkeaa, laitteen näyttöön ilmestyvät

vilkuvat numerot

1. Paina kellonajan säätönäppäintä kahden sekunnin ajan. Tuntien ja minuuttien välillä oleva piste vilkku

1. Arvon lisäys- + ja

vähennysnäppäimen

kautta on

mahdollista säätää kellonaikaa. Pidä näppäintä painettua siirtyäksesi nopeasti eteenpäin.

1. Odota 7 sekuntia. Tuntien ja minuuttien välillä oleva piste lakkaa vilkkumasta.

2. Näytöllä oleva symboli 📊 osoittaa, että laite on valmis paiston alkamiseen.

Kellonajan muuttamiseksi, pidä samanaikaisesti painettuna arvon lisäys- + ja vähennysnäppäintä

— kahden sekunnin ajan ja säädä sitten kellonaika.

Ajastettu paisto

Ajastetulla paistamisella tarkoitetaan sitä toimintoa, jonka avulla paisto voidaan aloittaa ja lopettaa käyttäjän asettaman ajan kuluttua.

1. Pidä painettuna kellonajan näppäintä

kunnes esiin tulee symboli

1. Paina kellonajan näppäintä

uudelleen. Näytölle ilmestyvät symbolit

ja kirjoitus 10:10 vuorotelleen

senhetkisen kellonajan kanssa.

1. Käytä arvon lisäys- + ja

vähennysnäppäintä — haluttujen paistominuuttien asettamiseksi.

1. Valitse paistotoiminto ja -lämpötila.

2. Odota noin 5 minuuttia painamatta mitään näppäintä toiminnon aktivoimiseksi. Näytölle ilmestyy senhetkinen kellonaika yhdessä

symbolien ja A kanssa.

Paiston päätyttyä kuumentavat osat kytkeytyvät pois päältä. Näytöllä oleva symboli 📄️ sammuu, symboli A vilkkuu ja äänimerkki kytkeytyy.

1. Äänimerkin sammuttamiseksi riittää, että painetaan mitä tahansa ohjelmointilaitteen kellon näppäintä.

2. Paina kellonajan näppäintä ohjelmointilaitteen kellon nollaamiseksi.

Yli 10 tuntia kestävää paistoaikaa ei ole mahdollista ohjelmoida.

Asetetun ohjelmoinnin nollaamiseksi pidä samanaikaisesti alaspainettuna arvon lisäys- ja vähennysnäppäimiä ja siirry uunin manuaaliseen sammutukseen.

Ohjelmoitu paisto

Ohjelmoidulla paistolla tarkoitetaan sitä toimintoa, jonka avulla paisto voidaan aloittaa määrättyyn aikaan ja lopettaa käyttäjän asettaman ajan kuluttua.

1. Aseta paistoaika edellisessä kappaleessa "Ajastettu paisto" kuvattuun tapaan.
2. Paina menu näppäintä L kahden sekunnin ajan.

3. Paina menu näppäintä 📊 uudelleen. Näytölle ilmestyvät vuorotellen numerot A 0:00 ja kirjoitus A dur B kun taas symboli A vilkkuu. (esimerkiksi senhetkinen kellonaika on 17,30)

4. Käytä näppäintä — tai + haluttujen minuuttien asettamiseksi. (esimerkiksi 1 tunti)

5. Paina näppäintä menu 📊. Näytölle ilmestyy kirjoitus 🐃End! vuorotelleen senhetkisen kellonajan kanssa laskettuna yhteen edellä asetetun paistoajan kanssa. (esimerkiksi näytetty paiston päättymisaika on klo 18.30).
6. Käytä näppäimiä — tai + paiston päättymisen kellonajan asettamiseksi. (esimerkiksi klo 19.30).

Ota huomioon, että paiston kestoaikaan on lisättävä muutama minuutti uunin esilämmitystä varten.

1. Odota noin 7 minuuttia painamatta mitään näppäintä toiminnon aktivoimiseksi. Näytölle ilmestyy senhetkinen kellonaika ja symbolit ja syttyvät.
2. Valitse paistotoiminto ja -lämpötila.

3. Paiston päätyttyä kuumentavat osat kytkeytyvät pois päältä. Näytöllä oleva symboli 📁️ sammuu, symboli 🐆 vilkkuu ja äänimerkki soi.

4. Käännä paistotoiminto- ja lämpötilakytkin kohtaan 0.

5. Äänimerkin sammuttamiseksi riittää, että painetaan mitä tahansa ohjelmointilaitteen kellon näppäintä.
6. Paina samanaikaisesti näppäimiä ja + asetetun ohjelmoinnin nollaamiseksi.

Yli 10 tuntia kestävää paistoaikaa ei ole mahdollista ohjelmoida.

Yli 24 tuntia ylittäviä ohjelmoituja paistoja ei ole mahdollista asettaa.

Asetuksen jälkeen voidaan jäljelle jäävä aika tarkistaa painamalla näppäintä menu 2 sekunnin ajan. Paina menu näppäintä uudelleen. Näyttöön ilmestyy kirjoitus vuorotelleen jäljelle jäävän paistoajan kanssa.

Ajastin

Ajastin ei keskeytä paistoa, mutta ilmoittaa käyttäjälle kun asetetut minuutit ovat kuluneet umpeen.

Ajastin voidaan käynnistää milloin tahansa.

1. Pidä painettuna kellonajan

säätönäppäintä 📁 muutaman sekunnin ajan. Näytölle ilmestyvät vilkkuvat

numerot 0:00 ja symboli tuntien ja minuuttien väliin.

1. Käytä arvon lisäys- + ja

vähennysnäppäintä — haluttujen minuuttien asettamiseksi.

1. Odota noin 5 minuuttia painamatta mitään näppäintä ajastimen säädön päättämiseksi. Näytölle ilmestyy

senhetkinen kellonaika ja symbolit 📊 ja

Äänimerkki kytkeytyy asetetun ajan päättyessä.

1. Paina arvon vähennysnäppäintä äänimerkin sammuttamiseksi.

Voit asettaa ajastimen 1 minuutista korkeintaan 23 tuntiin ja 59 minuuttiin.

Asetuksien muokkaus

1. Paina kellonajan näppäintä
2. Käytä arvon lisäys- ja vähennysnäppäintä haluttujen minuuttien asettamiseksi.

Asetuksien peruutus

1. Paina kellonajan näppäintä
2. Pidä samanaikaisesti painettuna arvon lisäys- + ja vähennysnäppäintä -
3. Siirry sitten uunin manuaaliseen sammuttamiseen jos paisto on meneillään.

Merkkiäänen valinta

Merkkiääntä voidaan säätää 3 eri sävellajissa.

1. Pidä samanaikaisesti painettuna arvon lisäys- + ja vähennysnäppäintä -
2. Paina kellonajan näppäintä

Paina arvon vähennysnäppäintä erilaisen merkkiänen valitsemise

3.8 Neuvoja paistamiseen

Yleisiä ohjeita

• Käytä kiertoilmatoimintoa tasaisen paistotuloksen saavuttamiseksi kaikilla tasoilla.
• Paistoaikaa ei ole mahdollista lyhentää lisäämällä lämpötilaa (ruoka voi olla paistunut ulkoapäin mutta raakaa sisältä).
• Kun kyseessä on painoltaan samanlainen liha, leikattujen palojen paistoaika on kokonaisen lihapalan paistoaikaan nähden lyhyempi.

Neuvoja lihan paistamiseen

• Paistoajat vaihtelevat ruokien paksuuden ja laadun sekä käyttäjän makujen mukaan.
• Käytä paistien paistoajan mittaamisessa lihamittaria tai paina yksinkertaisesti lihan pintaan lusikalla. Jos se on kiinteä, se on kypsää, muussa tapauksessa paistoa joudutaan jatkamaan vielä muutaman minuutin ajan.

Paisto alhaisessa lämpötilassa anturilla

• Tämän tyyppistä paistotapaa suositellaan pehmeille ja vähärasvaisille lihoille, joiden sisälämpötila ei saa ylittää 65 °C. Aseta uunin lämpötila välille 90° - 100 °C.
  Tämä asetus pidentää paistoaikaa, mutta säilyttää ruoan laadulliset ominaisuudet ja estää sen koon liiallista pienenemistä.
• Parhaan paistotuloksen saamiseksi, ennen alhaisessa lämpötilassa suoritettavaa paistoa, ruskista liha pannulla korkeassa lämpötilassa 1 tai 2 minuutin ajan molemmin puolin.

Neuvoja grillaukseen

• Lihojen grillaaminen voidaan suorittaa sekä kylmässä että esilämmitetyssä uunissa. Esilämmitystä suositellaan jos paistovaikutusta halutaan muuttaa.
• Kiertoilmagrillauksessa on suositeltavaa esilämmittää uunitila ennen grillausta.
• Aseta ruoka grillin keskelle.
• Grillitoiminnoissa on suositeltavaa kääntää lämpötilakytkin korkeimman arvon kohdalle, paiston optimoimiseksi.

Neuvoja leivonnaisten ja piparien paistamiseen

• Käytä mieluummin tummia metallisia vuokia, sillä ne absorboivat lämpöä paremmin.
• Lämpötila ja paistoaika riippuvat taikinan laadusta ja tiiviydestä.
• Jos paistetaan eri tasoilla, aseta ruuat mieluummin 2. tai 4. tasolle, lisää paistoaikaa muutamalla minuutilla ja käytä yksinomaan kiertoilmatoimintoja.
• Tarkistaaksesi että leivonnainen on sisältä kypsää: paistoajan päätyttyä, työnnä hammastikku leivonnaisen korkeimpaan kohtaan. Jos leivonnainen ei jää kiinni hammastikkuun, se on kypsä.
• Jos leivonnainen laskee kun se poistetaan uunista, seuraavan paiston yhteydessä vähennä asetettua lämpötilaa noin 10 °C ja valitse mahdollisesti pidempi paistoaika.
• Marenkikakkujen ja tuulihattujen paistoajat vaihtelevat niiden koon mukaan.

Neuvoja sulatukseen ja kohotukseen

• Aseta sulatettavat ruoat ilman pakkausta kannettomaan astiaan ja uunitilan ensimmäiselle tasolle.
• Vältä ruokien asettamista päällekkäin.
• Lihan sulattamiseksi käytä toiselle tasolle asetettavaa ritilää ja ensimmäiselle tasolle asetettavaa uunipeltiä. Tällä tavoin ruoka ei jää kosketuksiin sulatuksessa syntyvän nesteen kanssa.
• Jos leipä ja hedelmät on pilkottu paloiksi, niiden sulaminen vaatii saman ajan riippumatta niiden kokonaismääräistä ja -painosta.
• Herkimmät osat voidaan peittää alumiinifoliolla.
• Hyvää kohotusta varten aseta uunitilan pohjalle vettä sisältävä astia.

Energian säästämiseksi

• Pysäytä paisto muutama minuutti ennen normaalisti käytettyä aikaa. Paisto jatkuu jäljelle jäävien minuuttien ajan uunin sisälle kertyneellä lämmöllä.
• Vähennä luukun avaamista minimiin, jotta energian häviämistä voitaisiin estää.
• Pidä laitteen sisäosa aina puhtaana.
• (Jos paikalla) Jos pizzalevyä ei käytetä, ota se pois uunitilan pohjalta.

Suuntaa-antava paistotaulukko

Ruokalajit	Paino (Kg)	Toiminto	Taso	Lämpötila (°C)	Aika (minuutteina)
Lasagne	3 - 4	Staattinen	1	220 - 230	45 - 50
Uunipasta	3 - 4	Staattinen	1	220 - 230	45 - 50
Vasikanpaisti	2	Turbo/pyöreä vastus	2	180 - 190	90 - 100
Porsaan ulkofilee	2	Turbo/pyöreä vastus	2	180 - 190	70 - 80
Makkarat	1,5	Kiertoilmagrilli	4	280	15
Roast beef	1	Turbo/pyöreä vastus	2	200	40 - 45
Kanipaisti	1,5	Pyöreä vastus	2	180 - 190	70 - 80
Kalkkunapaisti	3	Turbo/pyöreä vastus	2	180 - 190	110 - 120
Painosyltyä uunissa	2 - 3	Turbo/pyöreä vastus	2	180 - 190	170 - 180
Kanapaisti	1,2	Turbo/pyöreä vastus	2	180 - 190	65 - 70
					Puoli 1	Puoli 2
Porsaankyljykset	1,5	Kiertoilmagrilli	4	280	15	5
Kyljykset	1,5	Kiertoilmagrilli	4	280	10	10
Porsaan pekonifilee	0,7	Grilli	5	280	7	8
Sianliha filee	1,5	Kiertoilmagrilli	4	280	10	5
Häränliha filee	1	Grilli	5	280	10	7
Kirjolohi	1,2	Turbo/pyöreä vastus	2	150 - 160	35 - 40
Merikrotti	1,5	Turbo/pyöreä vastus	2	160	60 - 65
Piikkikampela	1,5	Turbo/pyöreä vastus	2	160	45 - 50
Pizza	1	Turbo/pyöreä vastus	2	280	8 - 9
Leipä	1	Pyöreä vastus	2	190 - 200	25 - 30
Focaccia -leipä	1	Turbo/pyöreä vastus	2	180 - 190	20 - 25
Kuivakakku	1	Pyöreä vastus	2	160	55 - 60
Piirakka	1	Pyöreä vastus	2	160	35 - 40
Ricottakakku	1	Pyöreä vastus	2	160 - 170	55 - 60
Täytetyt nyytit	1	Turbo/pyöreä vastus	2	160	20 - 25
Kermakakku	1,2	Pyöreä vastus	2	160	55 - 60
Tuulihatut	1,2	Turbo/pyöreä vastus	2	180	80 - 90
Sokerikakku	1	Pyöreä vastus	2	150 - 160	55 - 60
Riisikakku	1	Turbo/pyöreä vastus	2	160	55 - 60
Briossit	0,6	Pyöreä vastus	2	160	30 - 35

Taulukossa osoitettuihin aikoihin ei kuulu esilämmitysaikoja ja niitä on pidettävä viitteellisinä.

Suuntaa-antava paistotaulukko lämpötila-anturilla

Lihatyyppi ja paloittelu	Kohde-lämpötila (°C)
Nauta
Roast beef: raaka	50 - 53
Roast beef: puolikypsä	55 - 58
Roast beef: kypsä	65 - 70
Paisti: raaka*	50
Paisti: puolikypsä*	58
Paisti: kypsä*	70
Sianliha
Kylkipaisti	80 - 85
Kinkku	80 - 85
Makkarat**	75 - 80
Vasikka
Vasikanpaisti	75 - 80
Kana
Kokonainen kana	80 - 85
Kokonainen kalkkuna	80 - 85
Kalkkunapaisti (kokonainen tai rinta)	80 - 85
Lammas
Lampaan koipireisi (raaka)	65
Lampaan koipireisi (kypsä)	75 - 80
Kypsennys alhaisessa lämpötilassa
Nauta/roastbeef: raaka***	50 - 54
Nauta/roastbeef: puolikypsä***	55 - 60
* Ohjeen lämpötilat voivat vaihdella fileen paksuuden mukaan.
** Kääreissä olevia elintarvikkeita varten suositellaan asianmukaista toimintoa hyvän grillaustuloksen saamiseksi.
*** Ennen uuniin asettamista lihan ruskistamista pannulla suositellaan muutaman minuutin ajan molemmin puolin.

4 Puhdistus ja hoito

4.1 Varoitukset

Väärä käyttö Pinnoille syntyvien vahinkojen vaara

• Älä käytä höyrysuihkeita laitteen puhdistamiseksi.
• Älä käytä teräsosien tai metallipinnoituksilla käsiteltyjen osien puhdistuksessa (kuten esimerkiksi anodisoinneissa, nikkelöinnissä, kromauksissa) klooria, ammoniakkia tai valkaisuainetta sisältäviä puhdistusaineita.
• Älä käytä hankaavia tai syövyttäviä puhdistusaineita luukun lasien puhdistamiseen (esim. jauhetuotteita, tahanpoistoaineita ja metallisia sieniä).
• Älä käytä karkeita ja hankaavia materiaaleja tai teräviä, metallisia lastoja.
• Älä pese tasoon kuuluvia irrotettavia ritilöitä, liekin jako-osia ja kansia astianpesukoneessa.
• Varo ettei keittotasolle kaadu sokeria tai muita sokerisekoituksia, ja ettei sen päälle aseteta sulavia materiaaleja tai aineita (muovi tai alumiinikelmu).

Käytä vain valmistajan toimittamia puhdistusaineita.

4.2 Pintojen puhdistus

Pintojen hyvän kunnon säilyttämiseksi ne tulee puhdistaa säännöllisesti jokaisen käyttökerran jälkeen. Pintojen tulee antaa jäähtyä ennen niiden puhdistamista.

Päivittäinen puhdistus

Käytä aina ja ainoastaan hankaamattomia erityispuhdistusaineita, jotka eivät sisällä klooripohjaista happoa.

Kaada tuotetta kosteaan pyyhkeeseen ja pyyhi pinnat pyyhkeellä, huuhtele huolellisesti ja kuivaa pehmeällä kankaalla tai mikrokuituliinalla.

Ruokatahrat tai jäämät

Metallisia sieniä tai leikkaavia kaapimia ei saa käyttää missään tapauksessa, sillä ne vahingoittavat pintoja.

Käytä normaaleja hankaamattomia tuotteita. Käytä mahdollisesti puisia tai muovisia materiaaleja. Huuhtele huolellisesti ja kuivaa pehmeällä pyyhkeellä tai mikrokuituliinalla.

Älä anna sokeripohjaisten tuotteiden kuivua uunin sisäpuolelle (esim. hillo). Jos ne kuivuvat liian pitkän aikaa, ne voivat vaurioittaa uunin suojaavaa pintakerrosta.

Puhdistustoimenpiteiden jälkeen kuivaa laite huolella estääksesi toimintahäiriöiden ja esteettisten ongelmien syntymistä valuvan veden ja pesuaineiden vuoksi.

4.3 Keittotason puhdistus

Lasikeraamisen keittotason puhdistus

Mahdolliset alumiinipohjaisten kattiloiden aiheuttamat vaaleat merkit voidaan poistaa etikkaan kostutetulla pyyhkeellä. Jos käytön jälkeen keittotasoon jää palaneita jäämiä, huuhtele vedellä ja kuivaa hyvin puhtaalla pyyhkeellä.

Salaatin tai perunoiden pesun aikana keittotasolle pudonnut hiekka voi naarmuttaa tasoa kattiloita siirrettäessä.

Poista näin ollen mahdollinen hiekka välittömästi keittotasolta.

Värivivahteiden vaihtelut eivät vaikuta lasin toimintaan ja vakauteen. Kyseessä ei ole keittotason materiaalin muutokset vaan yksinkertaiset ruokajäämät, joita ei ole poistettu ja jotka ovat näin ollen hiiltyneet.

Mahdolliset kiiltävät pinnat johtuvat kattiloiden pohjien hankaamisesta, erityisesti jos ne ovat alumiinisia, ja sopimattomien pesuaineiden käytöstä. Niitä on vaikea poistaa yleisiä pesuaineita käyttämällä. Puhdistus voidaan joutua suorittamaan useaan kertaan.

Aggressiivisten pesuaineiden käyttö tai kattilan pohjalla naarmuttaminen voi himmentää keittotasossa olevia koristuksia ja aiheuttaa läikkiä.

Viikoittainen puhdistus

Puhdista keittotaso kerran viikossa lasikeraamiselle pinnalle tarkoitetulla yleispuhdistusaineella. Noudata aina valmistajan antamia ohjeita. Näissä tuotteissa oleva silikoni saa aikaan vedeltä ja lialta suojaavan kalvon. Kaikki läikät jäävät kalvoon ja ne voidaan näin ollen poistaa helposti. Kuivaa pinta näin ollen puhtaalla liinalla. Varo ettei pesuaineen jäämiä jää keittotasolle, sillä ne saavat aikaan aggressiivisen reaktion kun taso kuumenee ja saattaa muuttaa sen rakennetta.

Kytkimet

Kytkinten puhdistamiseksi älä käytä aggressiivisia tuotteita, jotka sisältävät alkoholia tai teräksen ja lasin puhdistukseen tarkoitettuja tuotteita, sillä ne voivat aiheuttaa korjaamattomia vikoja.

Kytkimet on puhdistettava pehmeällä liinalla, joka on kostutettu haaleaan veteen ja kuivattava huolella. Ne voidaan irrottaa vetämällä ne pois paikoiltaan.

4.4 Luukun puhdistus

Luukun irrottaminen

Puhdistustoimenpiteiden helpottamiseksi on suositeltavaa irrottaa luukku ja asettaa se astiapyyhkeen päälle.

Irrota luukku toimimalla seuraavasti:

1. Avaa luukku kokonaan ja aseta kaksi tappia kuvassa osoitettujen saranoiden aukkoihin.

1. Tartu kiinni luukun molemmista reunoista kaksin käsin. Nosta sitä yläsuuntaan muodostamalla noin 30 asteen kulman ja vedä se irti.

1. Asettaaksesi luukun takaisin paikoilleen, aseta saranat tarkoituksenmukaisiin uunin aukkoihin ja varmista, että A-urat asettuvat kokonaisuudessaan aukkoihin. Laske luukku alasuuntaan ja kun se on asetettu paikoilleen, irrota tapit saranoiden aukoista.

Luukun lasin puhdistaminen

On suositeltavaa pitää luukun laseja aina puhtaina. Käytä kotitalouspaperia. Jos lika on jäänyt kiinni, pese lasi kostealla sienellä ja yleisellä pesuaineella.

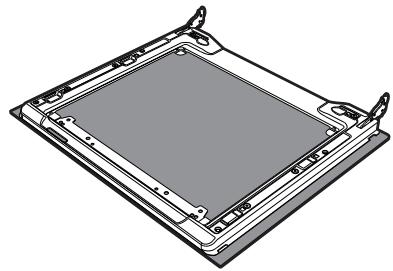

Sisälasien irrottaminen

Puhdistustoimenpiteiden helpottamiseksi luukun lisälasit voidaan irrottaa.

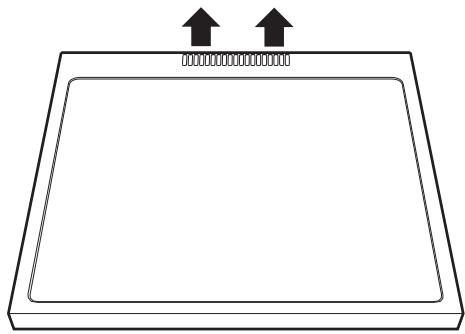

1. Irrota sisälasi vetämällä takaosaa varovaisesti yläsuuntaan, noudattamalla nuolien osoittamaa suuntaa (1). Näin 4 lasiin kiinnitettyä tappia irtoavat paikoiltaan uunin luukusta.

2. Vedä lasia sitten etupuolella yläsuuntaan (2).

1. Irrota keskellä oleva lasi vetämällä sitä yläsuuntaan, noudattamalla samaa menetelmää sisälasille, mutta varomalla, että lasin etuosaa (2) työnnetään laitteen sisäsuuntaan päin.

1. Puhdista ulkoinen lasi ja edellä irrotetut lasit. Käytä kotitalouspaperia. Jos lika on jäänyt kiinni, pese lasi kostealla sienellä ja neutraalilla pesuaineella.

1. Aseta lasit takaisin niiden irrotukseen nähden päinvastaisessa järjestyksessä.

2. Aseta sisälasi paikoilleen. Huomioi, että 4 lasiin kiinnitettyä tappia keskittyvät ja kytkeytyvät paikoilleen uunin luukkuun kevyellä painalluksella.

4.5 Uunitilan puhdistus

Uunitilan hyvän kunnon kannalta se tulee puhdistaa säännöllisesti ja kylmiltään. Älä anna sokeripohjaisten tuotteiden kuivua uunitilan sisäpuolelle, sillä ne voivat vaurioittaa sen emalipintaa. Poista kaikki irrotettavat osat.

Puhdistuksen helpottamiseksi, irrota:

• luukku
• ritilöiden/peltien kannattimet
• uunin tiiviste

On suositeltavaa antaa uunin toimia maksimiteholla noin 15/20 minuutin ajan sen jälkeen kun erityisiä tuotteita on käytetty, jotta mahdolliset jäämät saataisiin poistettua.

Ritilöiden ja peltien puhdistus

Puhdista uunin ritilät ja pellit lämpimällä vedellä ja hankaamattomilla puhdistusaineilla, huuhtele ja kuivaa kosteat osat.

Ritilöiden/peltien kannattimien irrottaminen

Ohjauskiskot irrottamalla sivuseinät voidaan puhdistaa helpommin. Toimenpide tulee suorittaa joka kerta kun automaattista puhdistusjaksoa käytetään (vain joissakin malleissa).

Kannattimien irrottamiseksi. Vedä kannatinta uunin sisäsuuntaan päin irrottaaksesi sen kiinnikkeestä A ja vedä se sitten irti taakse asetetuista kiinnityskohdista B.

Kun edellä kuvatut puhdistustoimenpiteet on suoritettu, aseta ohjauskiskot takaisin paikoilleen.

4.6 Pyrolyysi

Pyrolyysi on automaattinen puhdistusmenetelmä korkeaa lämpötilaa käyttämällä, joka poistaa lian. Tämän menetelmän ansiosta paistotilan voidaan puhdistaa äärimmäisen helposti.

Väärinkäyttö Pinnoille syntyvien vahinkojen vaara

- Poista paistotilan sisältä edellisistä paistoista jäljelle jääneet suuret ruokajäämät tai valumat.

- Tämän toiminnon aikana pinnat voivat tulla tavallista kuumemmiksi. - Lapsia tulee pitää loitolla.

Esitoimenpiteet

Ennen pyrolyysin käynnistämistä:

• Puhdista sisälasi puhdistukseen annettujen tavallisten ohjeiden mukaan.
• Jos pinttyneitä jäämiä esiintyy, suihkuta uunin puhdistukseen tarkoitettua tuotetta lasiin (tutustu tuotteessa lukeviin varoituksiin); anna tuotteen vaikuttaa 60 minuutin ajan, huuhtele ja kuivaa lasi sitten kotitalouspaperilla tai mikrokuituliinalla.
• Ota kaikki lisävarusteet pois uunitilasta.
• Irrota ritilöiden/peltien kannattimet.
• Sulje luukku.

Pyrolyysin asettaminen

1. Käännä kytkin symbolin P kohdalle.
   Näytölle ilmestyy teksti vuorotellen pyrolyysin keston kanssa (2 tuntia

1. Paina näppäimiä — tai + asettaaksesi puhdistusjakson kestoajan 2 tunnin minimiajasta 3 tunnin ja 30 minuutin maksimiaikaan.

Pyrolyysin suositeltu kesto:

• Vähän likainen: 2 tuntia.
- Keskimääräisen likainen: 2 tuntia ja 45 minuuttia.
- Erittäin likainen: 3 tuntia ja 30 minuuttia.

1. Pyrolyysin käynnistymisen vahvistamiseksi, paina näppäintä

1. Yhden minuutin kuluttua pyrolyysin alkamisesta laite lukitsee luukun ja estää sen avaamisen (luukun lukitussymboli syttyy).

Mitään toimintoa ei voi valita kun luukun lukitus on kytkeytynyt.

1. Pyrolyysin lopussa kaikki näytöllä olevat numerot vilkkuvat ja äänimerkki osoittaa automaattisen puhdistusjakson päättymistä.

2. Käännä toimintokytkin asentoon "0".

3. Luukku jää lukkoon, kunnes uunin sisäinen lämpötila laskee turvalliselle tasolle.

4. Odota, kunnes uuni jäähtyy ja pyyhi pois uunin sisällä olevat jäämät kostealla mikrokuituliinalla.

Ohjelmoidun pyrolyysin asettaminen

Pyrolyysin alkaminen voidaan ohjelmoida muiden paistotoimintojen tapaan.

1. Kun olet käynnistänyt pyrolyysin (katso "Pyrolyysin asettaminen"), pidä painettuna näppäintä 2 sekunnin ajan.
2. Paina edelleen näppäintä, kunnes näyttöön ilmestyy teksti En4d.
3. Käytä näppäimiä — ja + 5 sekunnin sisällä asettaaksesi kellonajan, jolloin puhdistusjakso halutaan lopettaa.
4. Paina näppäintä Ⓤ asetettujen tietojen vahvistamiseksi.

Kun pyrolyysi asetetaan, varo ettei toimintokytkintä käännetä. Muutoin ohjelmointilaitteen kellon kautta asetetut arvot nollautuvat ja ne on asetettava uudelleen.

Pyrolyysin aikana voi syntyä ikäviä hajuja, jotka johtuvat valmistuksen aikana käytettyjen normaalien öljymäisten aineiden haihtumisesta. Kyseessä on täysin normaali ilmiö, joka häviää ensimmäisen pyrolyysin jälkeen.

Pyrolyysin aikana tuulettimet saavat aikaan voimakkaan äänen, joka johtuu niiden lisääntyneestä kiertonopeudesta. Kyseessä on täysin normaali ilmiö, joka edesauttaa lämmön häviämistä. Pyrolyysin lopussa tuuletus jatkuu automaattisesti riittävän ajan, jotta voidaan estää kalusteiden seinämien sekä uunin etupuolen ylikuumenemista.

4.7 Ylimääräinen huolto

Tiivisteen irrottaminen ja asentaminen

Tiivisteen irrottamiseksi:

- Irrota 4 kulmaan asetetut koukut ja vedä tiivistettä ulkosuuntaan.

Tiivisteen asentamiseksi:

- Kiinnitä tiivisteen 4 kulmaan asetetut koukut.

Neuvoja tiivisteen huoltoon

Tiivisteen on oltava pehmeä ja joustava.

- Pitääksesi tiivistettä puhtaana, käytä hankaamatonta pesusientä ja pese haalealla vedellä.

Sisävalon lampun vaihto

Jännitteiset osat Sähköiskun vaara

• Kytke laitteen pääkatkaisin pois päältä.

• Käytä suojakäsineitä.

• Ota kaikki lisävarusteet pois uunitilasta.

• Irrota ritilöiden/peltien kannattimet.
• Irrota lampun kansi työkalua käyttämällä (esimerkiksi ruuvimeisseli).

Älä naarmuta uunitilan suojaavaa pintakerrosta.

1. Irrota lamppu.

Älä koske halogeenilamppua suoraan käsillä, vaan varustaudu eristävällä suojuksella.

1. Vaihda lamppu tyypiltään samanlaiseen lamppuun (40W).
2. Asenna lampun kupu takaisin. Aseta sisälasin (A) ura luukkuun päin.

1. Paina kupu pohjaan siten, että se asettuu oikein lampun kannattimeen.

5 Asennus

5.1 Asemointi

Painava laite

Litistymisestä syntyvä vaara

- Asenna laite kalusteeseen toisen henkilön avulla.

Avattuun luukkuun kohdistuva paine

Laitteeseen syntyvien vahinkojen vaara

• Älä käytä luukkua vipuna kun uunia asennetaan kalusteeseen.
• Älä kohdista avattuun luukkuun liiallista voimaa.

Laitteen toiminnan aikana kehittyvä lämpö

Tulipalovaara

- Lähellä olevien kalusteiden puuviilutuksen, liimojen tai muovipinnoitusten tulee olla lämmönkestäviä (ei alle 90 °C).

Tämä laite voidaan asentaa seinän viereen, joista yksi ylittää työtason korkeuden, korkeintaan X mm pähän laitteen sivusta, kuvissa "A" ja "C" osoitettuun tapaan, asennusluokista riippuen.

Työtason päälle asetettujen hyllyjen välillä tulee olla vähintään Y mm etäisyys. Mikäli liesituuletin asennetaan keittotason päälle, viitaa liesituulettimen ohjeisiin noudattamalla oikeaa etäisyyttä.

X	50 mm
Y	750 mm

Tämä laite, asennustyypistä riippuen, kuuluu luokkaan:

A - Luokka 1
(Vapaasti seisova laite)

B - Luokka 2 alaluokka 1 (Kalusteasennettu laite)

C - Luokka 2 alaluokka 1 (Kalusteasennettu laite)

Laitteen saa asentaa pätevä teknikko voimassa olevia määräyksiä noudattamalla.

Laitteen mitat

A	600 mm
B	600 mm
C1	min. 150 mm
D	900 - 915 mm
H	750 mm
I	450 mm
L2	600 mm

¹ Minimietäisyys sivuseinistä tai muista tulenaroista materiaaleista.
² Kaapin minimileveys (=A).

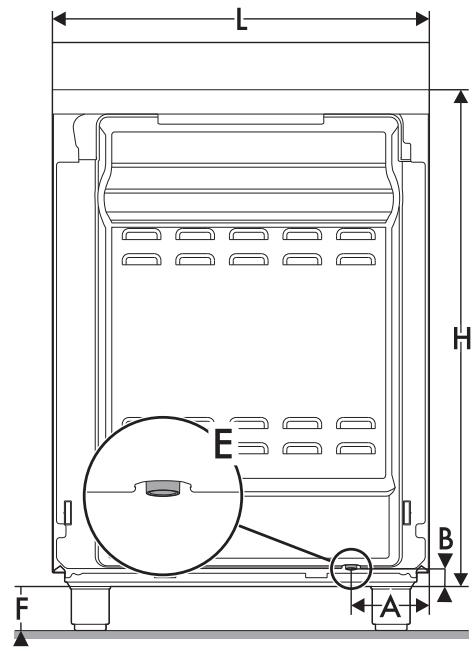

Laitteen mitat: sähköliitännän sijainti (mm)

A	124
B	32
F	min. 70 - max. 110
H	803
L	598

E = Sähköliitäntä

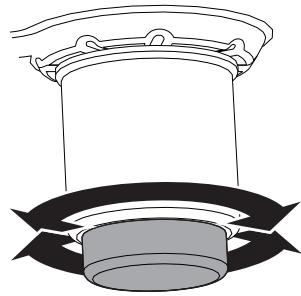

Asemointi ja vaaitus

Painava laite Laitteeseen syntyvien vahinkojen vaara

- Aseta ensin edessä olevat jalat ja sitten takana olevat jalat.

Kun sähköliitäntä on suoritettu, ruuvaa kiinni neljä laitteeseen kuuluvaa jalkaa.

Vakauden lisäämiseksi on ehdottoman tärkeää, että laite vaaitetaan oikein lattialle. Ruuvaa jalka kiinni tai auki alaosassa, kunnes laite saadaan vaaitettua ja vakaaksi.

Korokkeen asennus

Varustukseen kuuluva koroke on oleellinen osa tuotetta ja se tulee kiinnittää laitteeseen ennen sen asentamista.

Koroke tulee aina asemoida ja kiinnittää oikein laitteeseen.

1. Ruuvimeisseliä käyttämällä, löysää 4 ruuvia (A), jotka on asennettu keittotason taakse (2 jokaisessa sivussa).
2. Korokkeen asettaminen tasolle.
3. Aseta korokkeen aukot (B) kohdakkain ruuvien (A) kanssa.

Kiinnitä koroke keittotasoon ruuvaamalla kiinni aiemmin löysätyt 4 ruuvia.

Kiinnitys seinään

Laitteen kaatumisen estämiseksi, tulee asentaa vakautuslaitteet.

1. Ruuvaa kiinnityslevy seinään laitteen takaosaan.

1. Säädä 4 jalan korkeutta.

3. Kokoa kiinnityskannatin.

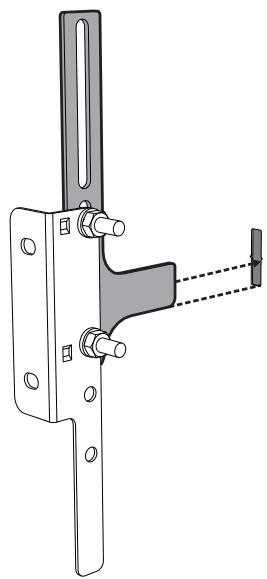

4. Kohdista kiinnityskannattimen koukku seinäkiinnityksessä käytetyn levyn alustan kanssa.

5. Kohdista kiinnityskannattimen alusta lattiaan asti ja kiristä ruuvit saadaksesi ne oikeisiin arvoihin.

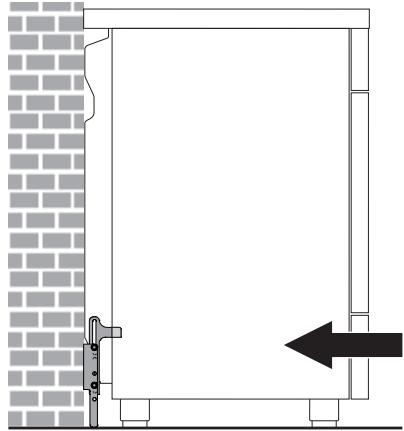

6. Pidä 50 mm etäisyys laitteiston sivusta kannattimen aukkoihin.

1. Siirrä kannatin seinälle ja merkitse tehtävien reikien paikat seinään.

1. Kun seinään on tehty rei'ät, käytä tulpallisia ruuveja kannattimen kiinnittämiseksi seinään.
2. Työnnä liettä seinää vasten ja aseta samanaikaisesti kannatin levyyn, joka on kiinnitetty laitteen takaosaan.

5.2 Sähköliitäntä

Sähkövirta Sähköiskun vaara

• Anna sähköliitännät ammattitaitoisen teknikon henkilöstön tehtäväksi.
• Käytä henkilönsuojaimia.
• Sähköjärjestelmän turvallisuusmääräyksien mukainen maadoitus on pakollinen.
• Kytke pääkatkaisin pois päältä.
• Älä koskaan irrota pistoketta johdosta vetämällä.
• Käytä vähintään 90 °C lämpötilaa kestäviä kaapeleita.
• Virtajohtojen ruuvien kirstysmomentit liitinrimassa tulee olla 1,5-2 Nm.

Yleisiä tietoja

Tarkista, että sähköverkon ominaisuudet soveltuvat arvokilvessä annettuihin tietoihin.

Tekniset tiedot, sarjanumero ja merkintä sijaitsevat näkyvällä paikalla laitteessa.

Tyyppikilpeä ei saa koskaan irrottaa.

Suorita maadoitus käyttämällä vähintään 20 mm pidempää johtoa muihin johtoihin nähden.

Laite voi toimia seuraavilla tavoilla:

- 220-240 V 2\~

Kolminapainen johto 3 x 10 mm².

- 220-240 V 3\~

Nelinapainen johto 4 x 4 mm².

- 220-240 V 1N\~

Kolminapainen johto 3 x 10 mm².

- 380-415 V 2N\~

Nelinapainen johto 4 x 4 mm².

- 380-415 V 3N\~

Viisinapainen johto 5 x 2,5 mm².

Osoitetut arvot viittaavat johdon sisäiseen läpimittaan.

Edellä määritetyt virtajohdot on mitoitettu ottaen huomioon tasoituskerroin (standardin EN 60335-2-6 mukaisesti).

Pääsy liitinrimaan

Virtajohdon kytkemiseksi, mene takana olevan suojuksen päällä olevalle liitinrimalle:

1. Irrota ruuvit, jotka kiinnittävät luukun takana olevaan suojukseen.

1. Käännä luukkua kevyesti ja irrota se paikoiltaan.

3. Asenna virtajohto.

On suositeltavaa löysätä johdon pidikkeen ruuvia ennen virtajohdon asennukseen ryhtymistä.

1. Kun toimenpide on suoritettu, aseta luukku takaisin takana olevan suojuksen päälle ja kiinnitä se edellä irrotettuja ruuveja käyttämällä.

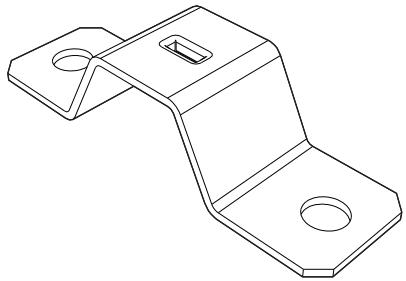

Vaihtoehtoinen hyppyjohto

Jos kyseessä on yksi- tai kaksivaiheinen liitäntä kolminapaisella johdolla 3 x 10 mm², johdon oikeaa liittämistä varten asennettu hyppyjohto vaihdettava varustuksiin kuuluvaan hyppyjohtoon.

Pysyvä liitäntä

Syöttölinjaan tulee asentaa laite, joka takaa moninapaisesta verkosta erottamisen sellaisella koskettimien välillä, joka sallii täydellisen erottamisen ylijänniteluokan III olosuhteissa asennusmääräysten mukaisesti.

5.3 Ohjeet asentajalle

• Pistokkeeseen on päästävä käsiksi myös laitteen asennuksen jälkeen. Älä taita äläkä jätä jumiin sähköverkkoon liittävää johtoa.
• Laite tulee asentaa asennuskaavioiden mukaan.
• Jos laite ei toimi oikein kun kaikki tarkastukset on suoritettu, käänny alueellasi toimivan valtuutetun huoltokeskuksen puoleen.
• Kun laite on asennettu oikein, anna käyttäjälle tarvittavat ohjeet sen asianmukaiseen käyttöön.
