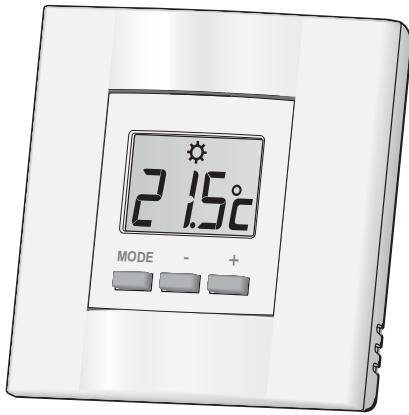

D10L - Thermostat DELTA DORE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Thermostat d'ambiance filaire pour chauffage
Marque	DELTA DORE
Modèle	D10L
Alimentation	2 piles AAA (LR03) 1,5 V
Plage de température Confort	5 à 30 °C (réglable par pas de 0,5 °C)
Plage de température Économie	5 à 15 °C (réglable par pas de 0,5 °C)
Plage de température Hors-gel	5 à 15 °C (réglable par pas de 0,5 °C)
Modes de fonctionnement	Confort, Économie, Hors-gel, Arrêt
Affichage	Température ambiante ou température de consigne (sélectionnable)
Correction de mesure	Jusqu'à ± 5 °C par pas de 0,5 °C
Verrouillage clavier	Oui (évite modifications accidentelles)
Indicateur de demande de chauffe	Pictogramme DN
Remplacement piles	Témoin d'usure s'allume, remplacer dans le mois
Dimensions (L × H × P)	Environ 85 × 85 × 25 mm
Poids	Environ 120 g (avec piles)
Entretien et nettoyage	Nettoyer avec un chiffon sec ou légèrement humide. Ne pas utiliser de solvants.
Sécurité	Respecter les normes électriques (NF C 15-100) pour l'installation.
Pièces détachées et réparabilité	Contactez le SAV DELTA DORE ou votre installateur. Pas de pièces détachées grand public.
Informations générales	Notice d'utilisation disponible gratuitement en PDF sur notice-facile.com.

FOIRE AUX QUESTIONS - D10L DELTA DORE

Comment régler la température de consigne sur le thermostat D10L ?

En mode Confort, Économie ou Hors-gel, appuyez brièvement sur les touches + ou - pour afficher la température ambiante, puis une deuxième fois pour modifier la consigne par pas de 0,5 °C.

Comment changer le mode de fonctionnement du thermostat ?

Utilisez la touche MODE pour parcourir les modes : Confort, Économie, Hors-gel et Arrêt.

Que signifie le pictogramme DN affiché ?

Le pictogramme DN indique que le thermostat est en demande de chauffe, c'est-à-dire qu'il commande l'allumage du chauffage.

Comment verrouiller le clavier pour éviter les modifications accidentelles ?

Appuyez 10 secondes sur la touche MODE pour entrer en configuration. Utilisez les touches + ou - pour sélectionner le verrouillage du clavier (section 4.3 de la notice), puis appuyez sur MODE pour valider et sortir.

Comment déverrouiller le clavier ?

Appuyez à nouveau 10 secondes sur la touche MODE pour entrer en configuration, puis modifiez le réglage de verrouillage et validez avec MODE.

Pourquoi la température affichée ne correspond-elle pas à la température réelle ?

Vous pouvez corriger la mesure de la température ambiante jusqu'à ± 5 °C par pas de 0,5 °C. Voir section 4.2 de la notice : appuyez sur + ou - en configuration, puis validez avec MODE.

Comment remplacer les piles du thermostat D10L ?

Dès que le témoin d'usure des piles s'allume, remplacez les piles usagées par des piles neuves (type AAA/LR03) dans un délai d'environ un mois. Ne laissez pas les piles usées dans l'appareil.

Puis-je installer le thermostat moi-même ?

L'installation doit respecter la norme NF C 15-100 et les règles de l'art. Si vous n'êtes pas compétent en électricité, faites appel à un professionnel.

Comment afficher en permanence la température de consigne plutôt que la température ambiante ?

En mode configuration (appui long sur MODE), allez au réglage 'Sélection de l'affichage' (section 4.1). Utilisez les touches + ou - pour choisir l'affichage permanent de la consigne, puis validez avec MODE.

Où trouver la notice complète du DELTA DORE D10L ?

La notice d'utilisation et le mode d'emploi sont disponibles gratuitement en téléchargement PDF sur notice-facile.com.

MODE D'EMPLOI D10L DELTA DORE

Appuyez 10 secondes sur la touche MODE pour entrer dans le mode configuration.

4.1 Sélection de l'affichage (tableau 4.1)

Vous peuvent choisir l'affichage permanent de la température ambiente ou de la température de consigne. Pour modifier la sélection en cours, appuyez sur la touche ^+, puis appuyez sur la touche MODE pour valider et passer au réglage suivant.

4.2 Correction de la mesure de la température ambiante (tableau 4.2)

Vous pouvez modifier la mesure de la température jusqu'à + ou - 5°C :

Appuyez sur les touches + ou - pour modifier par pas de 0,5°C, puis appuyez sur la touche MODE pour valider et passer au réglage suivant.

4.3 Verrouillage du clavier (tableau 4.3)

Vous pouvez verrouiller le clavier (dans ce cas vous ne pourrez ni modifier la consigne ni le mode) ou déverrouiller le clavier.

Pour modifier la sélection en cours, appuyez sur la touche +, puis appuyez sur la touche MODE pour valider et sortir du mode configuration.

Pour déverrouiller le clavier, entrez à nouveau dans le mode configuration (appui 10 secondes sur la touche MODE).

Téléphone : voir sur le bon de garantie

Thermostat filaire pour commande de chauffage Termostat digital filar para calefacion Drahtgebundener Thermostat zur Heizungssteuerung Fixed wire thermostat for heating control

Installation / instalacion / Installations / Installation

(1)

Confort, Confort, Komfort, Comfort réglable de 5 à 30°C réglable de 5 à 30°C einstellbar von 5 bis 30°C adjustable from 5 to 30°C

(3) Économie, Economia, Sparbetrieb, Economy

Hors-gel, Antihielo, Frostschutz, Frost protection réglable de 5 à 15°C réglable de 5 à 15°C einstellbar von 5 bis 15°C adjustable from 5 to 15°C

Arrêt, Pâro, Aus, Off

1. Raccordement (1)

Par souci de clarté, les schémas réalisés sont à retenir dans leur principe. N'y figurent pas les protections et autres accessoires exigés par les normes.

La norme UTE NF C15-100 et les règles de l'art doivent être respectées.

2. Utilisation

La touche MODE permet de sélectionner les différents modes de fonctionnement du thermostat : (2) Confort, (3) Economie, (4) Hors-gel, (5) Arrêt

Pendant les modes Confort, Economie ou Hors-gel, le thermostat affiche la température de consigne en cours (pour modifier l'affichage, voir § 4.1). Un appui bref sur les touches + ou - permet de connaître la température ambience, un second appui sur les touches + ou - permet de modifier la consigne en cours par pas de 0,5°C

L'affichage du picto DN indique que le thermostat est en demande de chauffe.

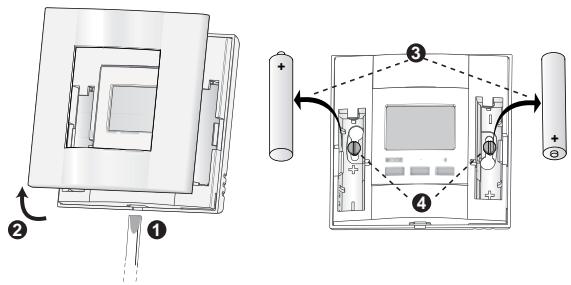

3. Remplacement des piles

Dès que le témoin d'usure des piles s'allume, vous disposez d'un mois environ pour changer les piles.

Ne laissez pas les piles usées séjourner dans l'appareil (la garantie ne couvre pas les dégradations dues à des piles défectueuses).
