MODE D'EMPLOI P6-24 B HEURTIER
Description de l'apparell page 4 a 9
Projection de votre premier film page 10 à 15
Blfilm pages 16 et 17
Entretien page 18
Complément sonore page 19
Votre P6-24B est le plus complet de tous les projecteurs SUPER 8 ou BIFILM (8 et super 8),
puisqu'il vous permet :
lechargementautomatique.
la projection aux cadences 6·8·18 et 24 images seconde.
le ralenti sans scintillagement ni diminution de luminosite.
★ une projection très lumineuse grâce à une chute très rapide du film et à la lampe au Quartz 12 v. 100 w. placeau horizontally dans l'axe d'un miroir dichroic.
la marche arrriere.
l'arrêt sur l'image
le reembobinage en quelques secondes sans aucune mancauvre
il est utilisable sur tous les reseaux alternatifs de 110 à 240 v.
objectif zoom.
Voitre P 6-24 B a ite concu tous donne le maximum de confont a l'opérateur.
il possede une prise de courant pour lampe de salle.
commandes par touches, groupees sur un seul clavier.
sonutilisationestsimpleetrationnelle.
il ne demande aucun entretien fastidieux.
Avant de proceder à la mise en route de votre apparéil, il est bon de vous familiarser avec les différentes commandes, afin de connaître parfaitement toutes les mançuvres avant et pendant la projection, afin d'en tirer le maximum de satisfaction.

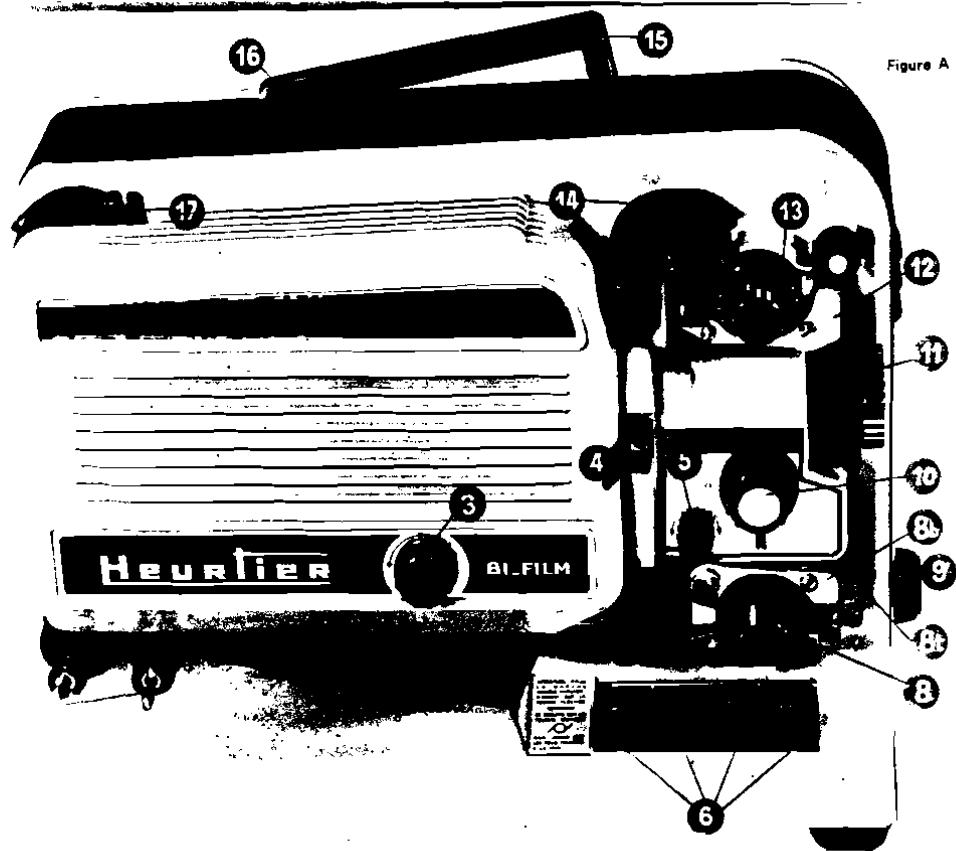

(2) - [figure A] - Porte-bobinge: soulevez le premier bras au-dessus de l'apparedu jusqu'au moment de l'enclamentement par le cliqueut (bouton rouge N 16)
(3) (figure A) — Bouton qui permet l'ouverture du carter et donne accès à la lampe bas voltaged.
(4) (Figure A). - Tête permittant de modifier les dimensions da la tenetre selon le format utilisé (a deplacar dans le sens des flèches gravées sur le bouton)
Cette tête n'este que sur les projec-tures bilims
(5) [Figure A] — Bouton mollete servant du codage de l'image, et permet d'obtenir une image complète
(S) (figure A) — Clavier de commande com
prenant 4 touches équipees de micro
contacts
Premiere touche (marquee —) commande
la marche arriere
Deuxieme touche (marquee ) sert
a la mise en route de l'apparé
troisieme touche (marquee ) allu
mage de la lampe de projection
Quatreme touche [marrquee] touche rouge sera utilisée lorsque vous possederiez le complément sonare.
Utilisation du clavier. — Exercez une pres sion sur la touche, ce qui permet d'obtenir la commande désiree Une deuxieme precision fait remonter la touche et stoppe le commande.
La première touche (marquée ←), commandant la marche arrivée du film, doit être utilisée moteur arrêté.
(7-13) - (figure A) — Débtaures servant à l'entraignement du film.
(8-8"12) (figure A) — Présence films dont le fonction consiste à soutenir le him contre le debuteur
(8^n + 1) . (Figure A) — Petit butoir & 2 positions : 1) rabatu sur le débuteur N ? pour l'uté- résultat du projeteur mut: 2) il sera raiéve pour l'assar passer la film vers le lectueur de son lorsque vous possèdrez le partie sonore
(9) [figure A1. Bouton servant à débloquer labeckille téléscopique alin de donner une inclination correcte à l'appareil par rapport à l'écran.
(10) : (figure A) — Bouton servant en cours de projection. à modifier la cadence [en 6, 8, 18 ou 24 images secondes] et vous permettras l'arrêt sur l'image
(11) - (Figure A). - Objectif 2008, comprément 2 réglages. L'objet lui-même pouvant se tourner dans les deux sens pour obtenir le nettoire, et l'autre pour obtenir une image plus ou moins grande.
(14) (figure A.) - Chargeur. Appareilage destiné au changement automatique du him
(15) - [figure A] - Polynode.
(16) - (figure A) — Réemboinage. Une légère pression sur l'index figurant sur la poignée. vous permet un réemboinage rapipe de votre film.
(17) . [figure A]. — Cliqueur servant à l'enclan chement automatique des bres portebabnes et permettant également la fermeture en poussant legerement ce bouton sur la droite.
BOUTONS ET ACCESSOIRES DE PENTEAGESE TROUVANT A L'INTERIEUR DE L'APPAREIL

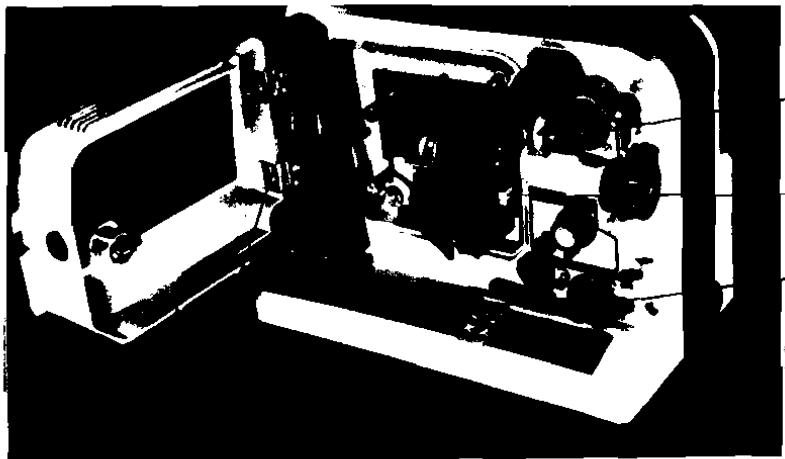

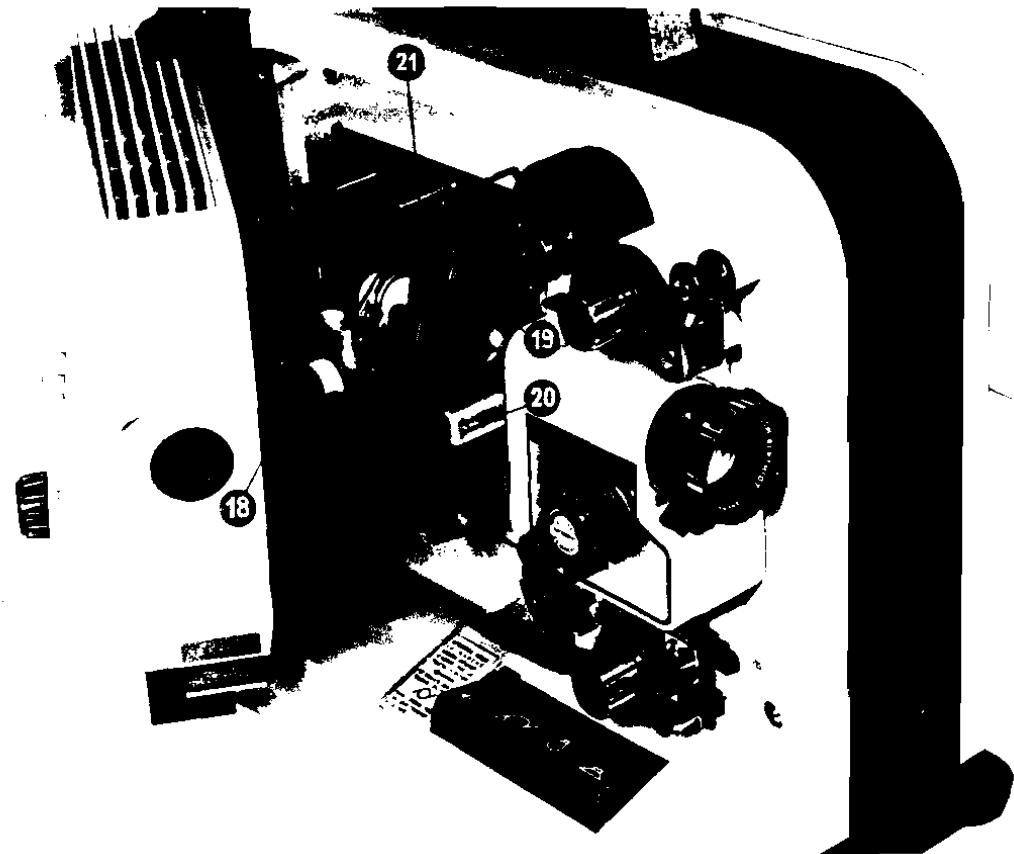

(Figure B). — Première opération. ouvrir le carter au moyen du bouton n° 3,mettre le repere rouge sur la lette O.
A l'interieur, se trouve la lampe bas voltage. (12 V 100 W) au quartz N° 21 - figure B. Pour son remplacement ou pour obtenir un meilleur centrage se reporter à la page 1B.
(19) - (figure B) — Filtre de protection qui s intercale automatiquement entre la lampe et le film (position arrêt sur image).
(20) - (figure B). - Presseur dont la fonction est de maintainir le film devant la fenetre de projection. Ce presseur est facilement démontable (voir figure) et permet le nettoyage de la fenetre de projection. ÀpRES avoir replace le presseur refermons le carter, en mettant le repere rouge sur la lecture F
Figure C. — Cette face comporte le bouton n^ 22 , qui a 2 positions (18 ou 24). Ce bouton doit être utilisé lorsqu'le projeteur est en marche avant seulement.
Le bouton n° 22 doit être tourné jusqu'à la fin de sa course dans le sens de la flèche correspondant à la cadence désirée.
Cette mansevré complétée par la commande n° 10, permet de faire varier la cadence en cours de projection
Exemple de fonctionnement de cette commande (voir tableau ci-dessous).
| CADENCE DE FONCTIONNEMENT | BOUTON N° 22 | BOUTON N° 10 | ||
| Arrêt sur image | Repère | 24 | Repère | 0 |
| 24 im./sec. | • | 24 | • | 18 |
| 8 Im./sec. | • | 24 | • | 6 |
| Arrêt sur image | • | 18 | • | 0 |
| 18 Im./sec. | • | 18 | • | 18 |
| 6 Im./sec. | • | 18 | • | 8 |
Pour éuter une modification des boucles du film, toutes ces opérations doivent être rapides.
Ces différences de cadence de fonctionnement ne causent aucment ennuu au point de vue refroissement, scintilllement et eclairement grâce au filtre anticlorique intercalé automatiqueen.

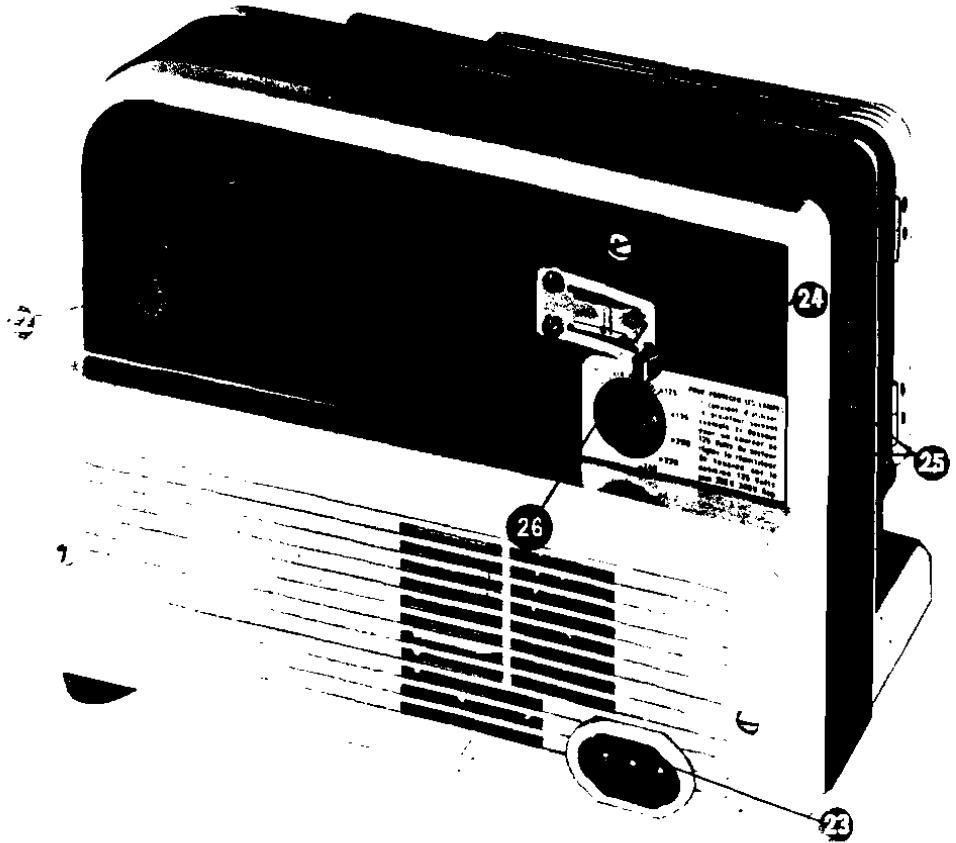

N° 23 — Prise d'alimentation à J broches, à raccorder au secteur.
N° 24 — Couleau servant à découvert l'extrémité du film avant d'effectuer le chargement automatique.

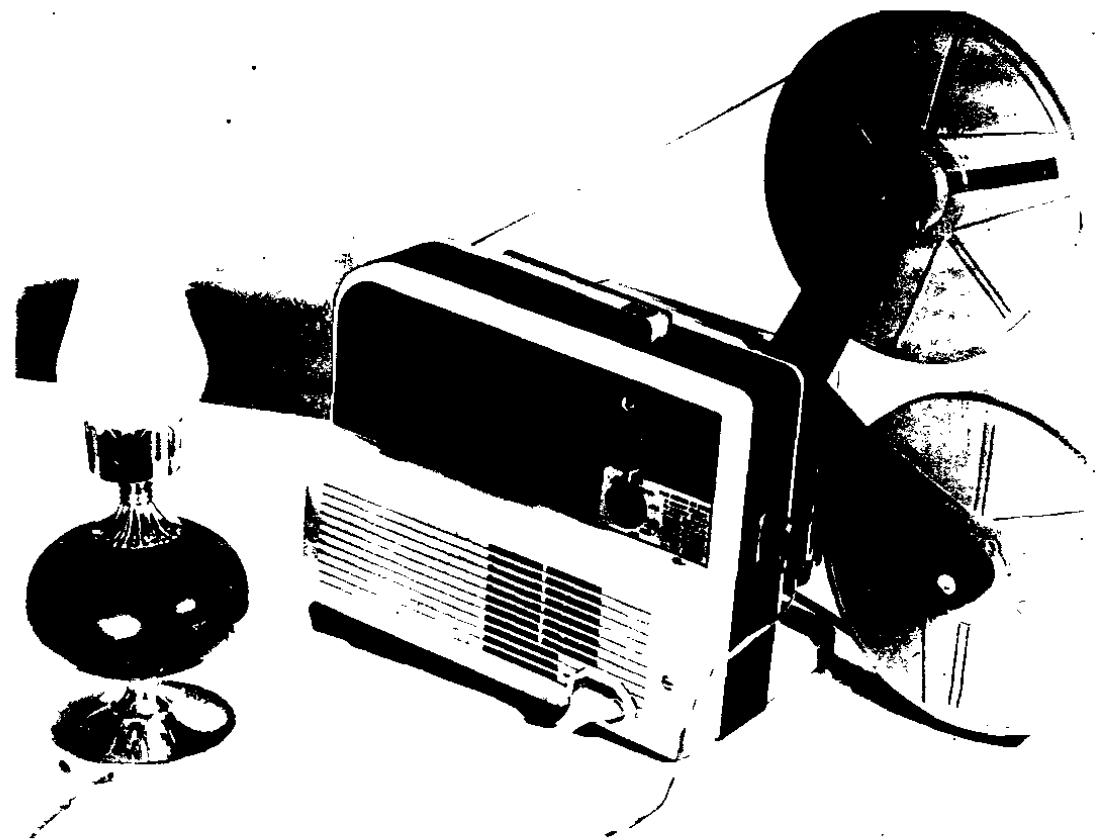

N° 25 — Prise pour lampe de salle. Le fonctionnement de cette lampe de salle est commandé automatique: par la touche se trouvant sur le clavier (N° 6) et marquee lampe. Cette prise est raccordée directement sur secteur et ne subit aucune influence par la commande du selecteur de tension (N° 26)
La puissance de cette lampe de salle ne doit pas dépasser 60 W.

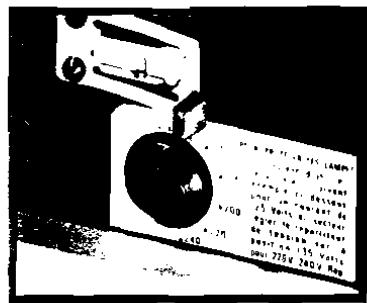

N° 26 — Un réseau de tension à 6 positions, qui permet l'utilisation de l'apparéil sur différents voitures, courant alternatif.
PROJECTION
OPERATIONS PRELIMINAIRES
Pour protégé les lampes, il convient d'utiliser le projecteur suivant exemple ci-dessous:
Exempla: Pour un courant de 125 Volts au secteur, régier le répartiteur de tension sur la position 135 Volts.
Pour un courant de 220 Volts au secteur, régler le répartiteur de tension sur la position 240 Volts.
NOTA - Chaque fais que l'on positionne le répartiteur de tension sur un chiffre plus élevé, cela diminue la tension sur l'appareil.
Si I'on amène le repartiteur de tension sur un chiffre plus faible,ILA augmente la tension sur I'appareil, et dans ces conditions, il y a risque de deterieioration de la lampe.
Si, par temps froid, le moteur a des difficultés à demarrer, procéder comme suit:
1") - amener le repartiteur [lampe eteinte] sur une position inférieure, c'est-à-dire pour un courant de 125 Volts au secteur, regier le repartiteur de tension sur la position 110 Volts; pour un courant de 220 Volts au secteur, regier le repartiteur sur la position 200 Volts, etc...
2") - laisser tournier d'appareil quelques minutes, puis ramener le repartiteur de tension sur sa position habituelle.
Après ce premier réglage, branchez à l'appareil (prése n° 23), le cordon d'alimentation à 3 broches. Raccordez celui-ci au secteur. BRANCHÉZ VÔTURE LAMPE DE SALLE (prése n° 25).

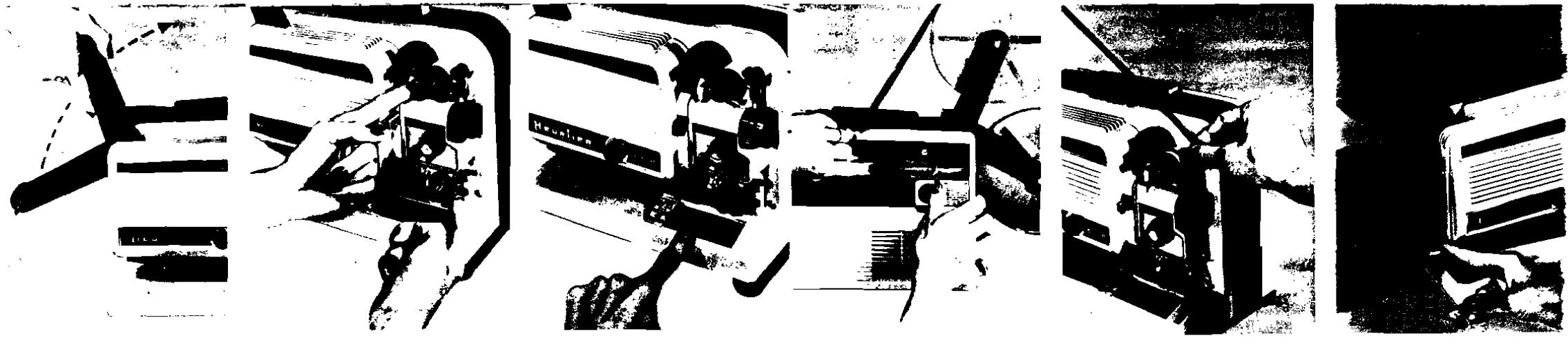

frr OPERATION. Remontez les portoboblines en soulevant le premier bras au-dessus de l'opareil jusqu'à l'enclenchement
I'z I bobine de votre film dans l'axe I'les supérieure une des encouches du contrat de la bobine doit s'encas-sus" 1111111111111111111111111111111111111111111
2° OPERATION. — Si ce n'est déjà fait, rabattre le petit buteur (n^8^ ) contre le débi-teur (n^7) , et après cette operation, refermez les presse-fils (n^8 et 8^11 ) ainsique le presse-film supérieur (n^12)
3° OPERATION. — Mettre en route l'appareil, en enforcant la touche moteur, et tirez le chargeur automatique (n° 14) jusqu'à sa butée.

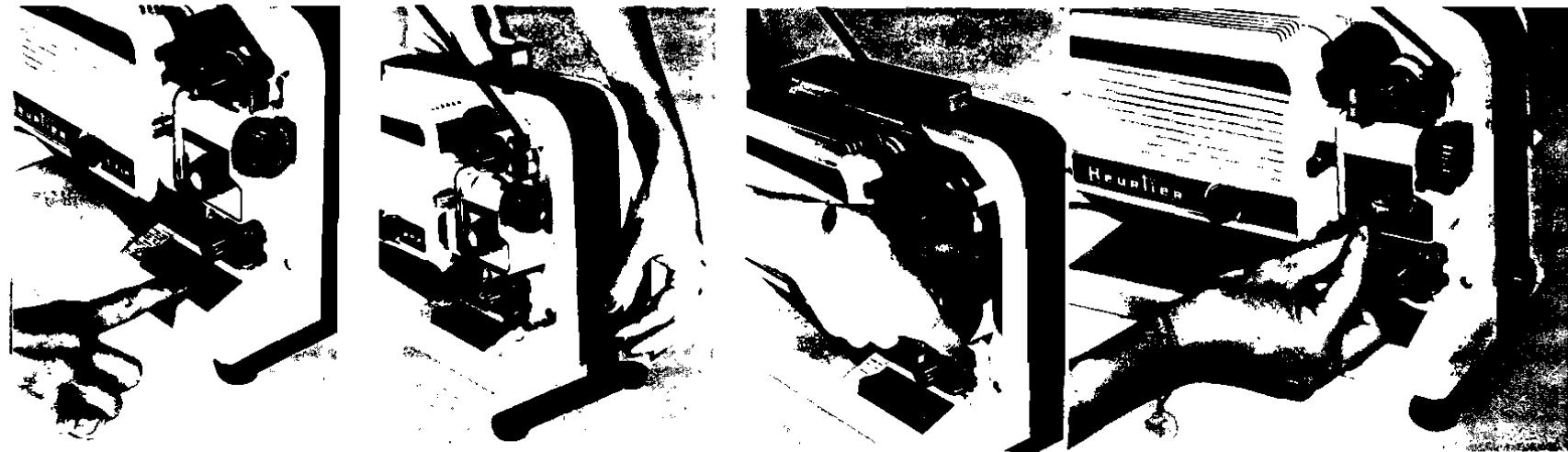

4° OPERATION. Chargement automatique.
Après avoir redresse sur quelques centimétres, le début du film placer la perforation du film dans le picot et appuyer sur le bouton rouge (n° 24). Passez le film entre les deux becs du pressé-film (n° 12), afin demettre en contact les encoches de votre film avec les dents du débiteur
(n^13) . Voitre film se déroulera automatiquement en paysant par l'interleur du chargeur, dans le couloir, puis s'enroulera autour du second débteur. A ce moment, repoussezrapidementlechargeur (n^14) jusqu'à sa position initiale.
Effectuez le guidage à la main jusqu'à la bobine réceptrice dont la forme spéciale obligera automatquèment le film à s'enrouler.
5° OPERATION. — Allumage de la Lampe, en entonçant la touche lampe.
6' OPERATION. DEBUT DE VOITRE PROJECTION
Centrage de l'imagre sur toute écren. --
Sèvrez le bouton (n 9) qui vous libérer à la belle trésorerie afin de donner à l'homme. --
Téchéance de l'appareil par l'homme. --
ose au point 111 tourner Iobjectif 111 111 111 111 111 111 111 111 111 111 111 111 111
objectif Zom Berthiot : en vissant ou devissant la bague avant.
Cadrage de l'image. Pour remedier au phénomène d'une image incomplète, tour nez légarement le bouton maôtré (n° 5).
7' OPERATION. - Pendant son fonctionnement en marche avant, il vous est possible, au moyen des commandes (n° 10 et 22) à modifier la cadence, soit 6, 8, 18 ou 24 images seconde. De même, vous avec la capacité d'obtenir l'arrêt sur l'image.
- OPERATION. -- Marche arrêté: Arrétez le moteur, puis offensez la touche (marquée ←) Àpres cette operation remetre le moteur en marche Operation inverse, pour revenir en marche avant
9° OPERATION. — Rémemboinage: Voitre film est terminé. Arrêtéz la lampe. Accrochéz l'extremité de votre film terminé sur la bobine vide, puis exerçez une légere pression sur l'index figurant sur la poignée (n° 16), le projeteur fonctionnant en marchè avant.
SIMPLICITE DU CHANGEMENT DE FORMAT SUR LE BIFILM P6-248
- Tirer les 2 boutons A (voir dessin) pour acceder aux groupes debiteurs que l'on positionner en les inversant soit pour le 8, soit pour le SUPER 8
le grand diamètre des roues dentees pour le SUPER Ble petit diamètre des roues dentees pour le 8 m m normal
IMPORTANT - ÀpRES le montage des débuteurs désirsés, rabattre complément à fond contre les débuteurs les presses films 8·8 bis·12, fig A, page 4 du manuel
- Changer le cache de la fenetre en manqueevrant la tirette n° 4
grande fenetre pour le SUPER 8 petite fenetre pour le 8 m m normal
- Changer les manchons des bras porte-bobines
le diametre interieur des bobines SUPER 8 etant plus grand que celui des bobines 8 m.m. il convient de placer les manchons B (voir dessin) sur laxe des "tras pour reccevoir les bobines SUPER 8
Lees pices de rechange c est- dire les manchons se trouvent a linterieur du carter
- 'p' e: facilement accessibles De plus, aucun risque de cette facon d'egarer ces peces
LES AMENAGEMENTS PARTICULIERS AU BIFORMAT APPORTENT DES POSSIBILITES SUPPLEMENTaires, TRÉS INTÉRÊSANTES POUR L'UTILISATEUR :
1° Execution manuelle du chargement automatique :
En placant l'appareil sur la position 'arrêt sur image' on peut faire avancer manuellement le film dans le couloir du charge-ment automatique, a l'aide d'un des deux boutons molettes places à l'extremite de l'axe des debiteurs
Mais il est evident que le chargement automatique peut s'effectuer également avec le moteur, le projeteur n'était pas a ce moment-la sur la position 'arrêt sur image
2° - Défilament image par image :
En cours de projection, et l'appareil en position 'arrêt sur image' on peut faire défiler le film à la main, toujours en operant sur les boutons molettes places à l'extremité de l'axe des débiteurs, de manière à pouvoir analyser le film image par image
L'APPAREIL RENO AINSI LES MEMES
SERVICES OU'UNE VISIONNEUSE.
PROJECTEUR P6-24B
SUPER 8 et BIFILM
MUET et SONORE
