TT-01 - Jouet radiocommandé TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Châssis de voiture radiocommandée
Marque	Tamiya
Modèle	TT-01
Longueur	Environ 460 mm
Largeur	Environ 240 mm
Hauteur	Environ 150 mm
Poids approximatif	1400 g (avec batterie et carrosserie)
Alimentation nécessaire	Batterie 7,2 V NiMH (non incluse)
Motorisation	Moteur électrique à courant continu
Transmission	4 roues motrices (4WD)
Direction	Servo de direction (servo non inclus)
Radio commande	Nécessite émetteur 2 voies (non inclus)
Âge recommandé	À partir de 14 ans
Fonctions principales	Avancer, reculer, tourner, freiner
Entretien et nettoyage	Nettoyer après chaque utilisation avec un chiffon sec ; vérifier les vis et la transmission régulièrement
Sécurité	Ne pas utiliser dans l'eau ou sur terrain mouillé ; utiliser uniquement la batterie recommandée
Pièces détachées et réparabilité	Pièces de rechange disponibles en ligne et chez les revendeurs spécialisés

FOIRE AUX QUESTIONS - TT-01 TAMIYA

Quelle batterie utiliser avec le Tamiya TT-01 ?

Le Tamiya TT-01 utilise une batterie NiMH de 7,2V (type stick ou plat). Assurez-vous qu'elle soit adaptée à la taille du compartiment.

Comment régler la direction du TT-01 ?

La direction se règle en ajustant le trim de direction sur l'émetteur et en vérifiant les biellettes de direction. Si nécessaire, repositionnez le servo.

Quel moteur est compatible avec le TT-01 ?

Le TT-01 accepte les moteurs brushed 540 ou brushless avec un support adapté. Consultez la notice pour les limites de taille.

Comment entretenir le châssis après une utilisation en extérieur ?

Nettoyez le châssis avec une brosse ou un chiffon sec pour enlever la poussière. Vérifiez les roulements et graissez les parties mobiles si nécessaire.

Le TT-01 peut-il rouler sur l'herbe ?

Oui, mais seulement sur une herbe courte et dense. Les hautes herbes peuvent bloquer la transmission et surcharger le moteur.

Où trouver des pièces de rechange pour le TT-01 ?

Les pièces de rechange sont disponibles chez les revendeurs Tamiya, dans les magasins de modélisme ou en ligne. Recherchez les références Tamiya TT-01.

Comment régler la hauteur de caisse du TT-01 ?

La hauteur se règle en déplaçant les crapauds d'amortisseurs ou en changeant les ressorts. Consultez la notice pour les réglages recommandés.

Le TT-01 est-il adapté aux débutants ?

Oui, le TT-01 est un excellent choix pour les débutants grâce à sa simplicité de construction et sa robustesse. Il est largement utilisé comme châssis d'apprentissage.

Quelle vitesse peut atteindre le TT-01 ?

Avec un moteur standard et une batterie 7,2V, la vitesse est d'environ 20-25 km/h. Avec un moteur brushless, elle peut dépasser 50 km/h.

Comment remplacer un roulement usé sur le TT-01 ?

Retirez la roue et l'axe, puis extrayez le roulement à l'aide d'un extracteur ou d'un tournevis. Remplacez-le par un roulement de même dimension (généralement 5x11x4 mm).

MODE D'EMPLOI TT-01 TAMIYA

L'ensemble Tamiya EXPEC SP (ensemble R/C 2 voies avec variateur électronique) est recommandé pour ce modèle. D'autres radiocommandes 2 canaux comprenant un variateur électronique peuvent également être utilisées. ★Se référer au manuel d'instructions de l'ensemble R/C.

BATTERIE DE PROPULSION

Le moteur qui équipe ce modèle peut être alimenté par un pack d'accus batterie Tamiya 7,2V Custom ou Racing. Charger le pack selon les indications du manuel du pack et du chargeur.

Ensemble R/C 2 voies avec variateur électronique

Dimensions max des servos

タミヤ7.2Vバッテリー

Tamiya 7.2V Battery

★Un émetteur de type volant est également utilisable.

Se référer à la notice de la carrosserie pour la peindre. La réaliser selon votre choix à l'aide des peintures Tamiya.

Couteau de modéliste

はさみ

Scissors

Schere

Ciseaux

★Une lime, un chiffon et un pied à coulisse seront également utiles.

- Bien lire et assimiler les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte.

L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure.

●Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit).

●Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche ou sucer les pièces, ou passer un sachet vinyl sur la tête.

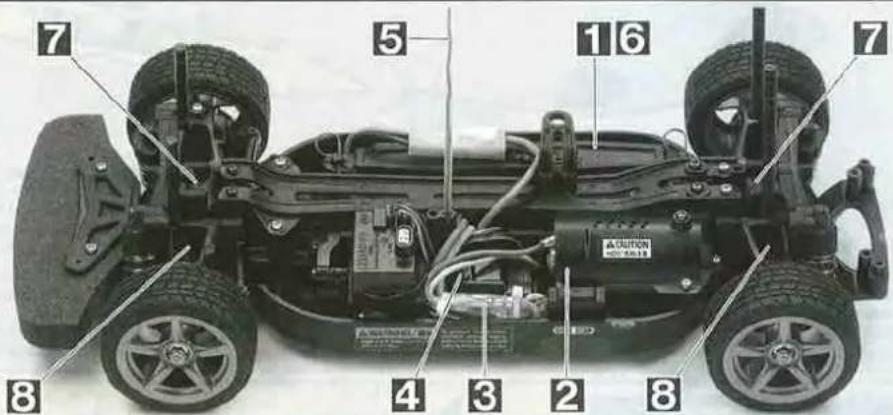

1. ●Emetteur: sert de boîtier de commande. Les actions sur le manche de direction/volant ou sur le manche de gaz/gâchette sont converties en signaux radio transmis par le biais de l'antenne.

●Volant/Gâchette: permettent de contrôler respectivement la direction et le régime moteur du modèle.

1. Récepteur: capte les signaux de l'émetteur, les convertit en impulsions et contrôle les mouvements du(des) servo(s) et le variateur électronique de vitesse.

2. ●Variateur électronique de vitesse: reçoit un signal du récepteur et régule la quantité de courant alimentant le moteur.

3. ●Servo de direction: convertit les signaux émanant du récepteur en mouvements mécaniques.

★Assimilez les instructions parfaitement avant l'assemblage.
★Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs suivre les stades du montage dans l'ordre indiqué.

Graisse céramique les endroits indiqués par ce symbole. Graisser d'abord, assembler ensuite.

Teile mit ※ sind im Bausatz nicht enthalten. Les pièces marquées ※ ne sont pas incluses dans le kit.

GB5
×1

C5 ×1
リヤプロペラジョイント
Rear propeller joint
Hinteres Antriebs-Gelenk
Accouplement d'arbre de transmission arrière

3×10mm皿タッピングビス
Tapping screw Schneidschraube Vis taraudeuse

C4 ×1
フロントプロペラジョイント
Front propeller joint
Vonderes Antriebs-Gelenk
Accouplement d'arbre de transmission avant

《スパーギヤの取り付け》
Attaching spur gear
Einbau des Stimrads
Fixation du pignon intermédiaire

★S'assurer que l'axe 2x10mm (MA11) ne tombe pas.

《プロペラシャフトの取り付け》
Attaching propeller shaft
Antriebswelle-Einbau
Mise en place de l'arbre de transmission

プロベラシャフト
Propeller shaft
Antriebswelle
Arbre de transmission

[Non-Text]

广力云

(1)

-

3

MA6 ×2

3×6mm丸ビス

Screw

Schraube

Vis

MA7
×1

3×3mmイモネジ

Grub screw

Madenschraube

Vis pointeau

MA12
×1

19Tビニオンギヤ

19T Pinion gear

19Z Motoritzel

Pignon moteur 19 dents

Petit pignon conique

Carter de différentiel

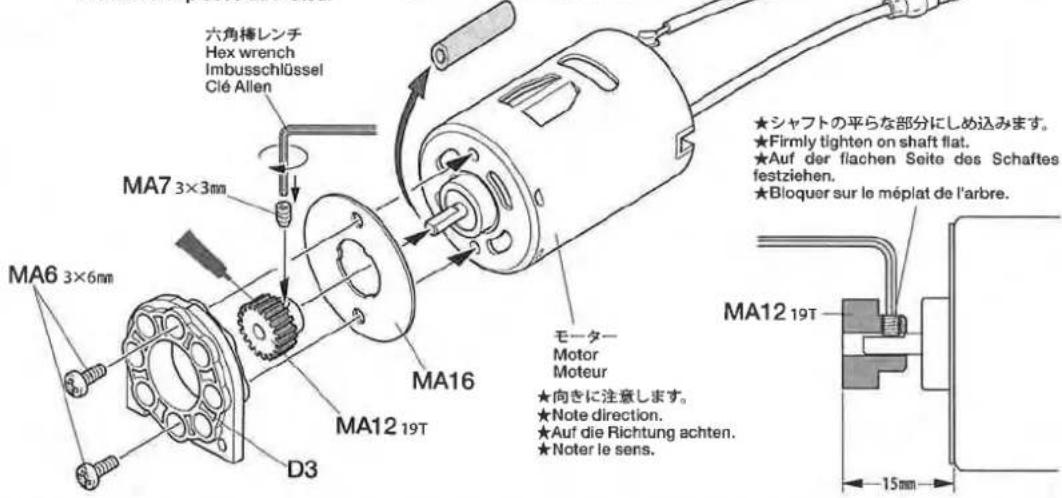

Fixation des pièces du moteur

★ゴムチューブを取り外します。

★Enlever le tube en capoutchouc.

4
《モーターの取り付け》

Attaching motor

Motor-Einbau

Fixation du moteur

★コードの端子部分を曲げます。

★Orienter les câbles comme indiqué.

Rapport de pignonerie

★Vous pouvez changer le rapport de pignonerie en utilisant les sets (50356, 50357) de pignons optionnels (disponibles séparément). Lors de l'utilisation de ces pièces, régier la position du moteur en se référant à l'illustration ci-dessus et employer les roulements à billes du set (54025).

5

《リヤデフギヤの組み立て》

Assemblage du différentiel (arrière)

Plastik-Lager
Palier en plastique

C2×2

Arbre d'entraînement

C3×2

ギャボックスジョイント

Gearbox joint

Accouplement de pont

《リヤバンパーの取り付け》

Fixation du pare-chocs arrière

《リヤアクスルの取り付け》

Fixation des essieux arrière

B5

B2

★Fixer les supports de carrosserie B2 ou B5 selon la carrosserie utilisée.

リヤアクスル

Rear axle

Hinterachse

Essieu arrière

OPTIONS

★Faire 2 jeux de chaque.

★Appliquer de la graisse sur P7 puis emboîter dans les bras B9 et B10.

Arbre d'entraînement

C3 ×2

ギャボックスジョイント

Gearbox joint

Accouplement de pont

15

《フロントバンバーの取り付け》

Fixation du pare-chocs avant

16

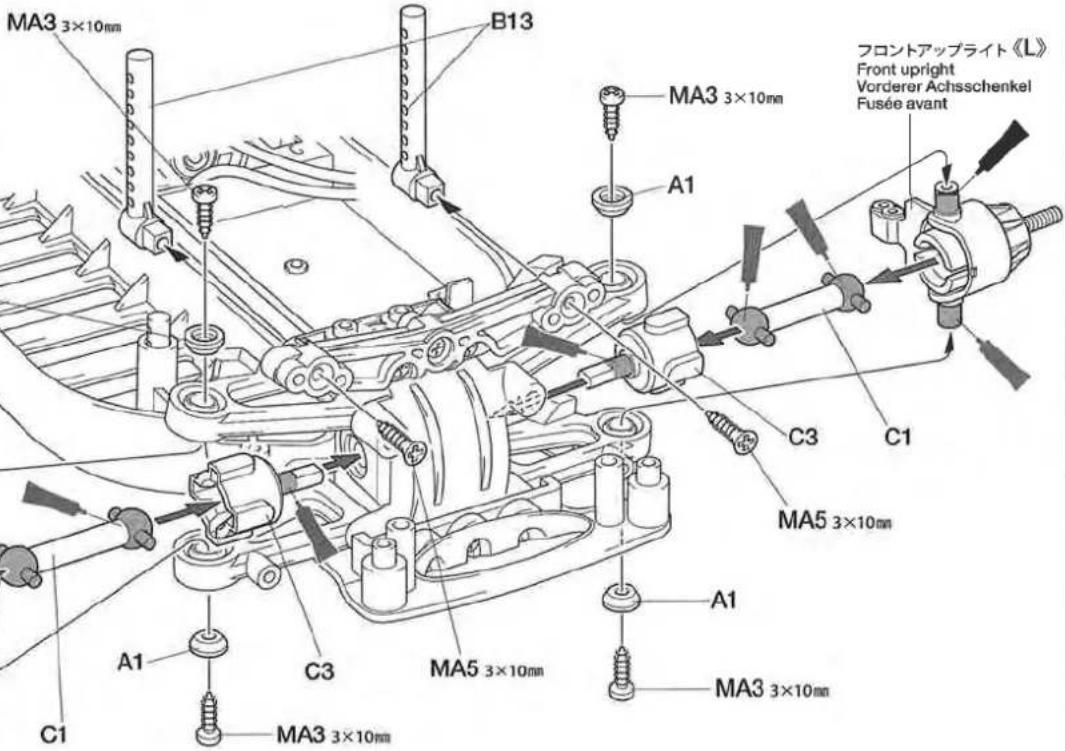

《フロントアップライトの組み立て》

Front uprights

Installation des fusées avant

フロントアップライト

Front upright

Fixation des amortisseurs

★ショートホイールベース車の場合は、

MB3とB16を使用して取り付けます。

★Fixer MB3 et B16 pour un châssis à empattement court.

Assemblage des amortisseurs

★4個作ります。

★Make 4.

★4 Satz anfertigen.

★Faire 4 jeux.

《ダンパーの取り付け》

Attaching dampers

Fixation des amortisseurs

《リヤ》

Rear

Hinten

Arrière

Step screw Paßschraube Vis décolletée

MB4×2

ステアリングポスト Steering post Lagerzapfen der Lenkung Colonnette de direction

TAMIYA ★CRAFT TOOLS

ANGLED TWEEZERS

ツル着ピンセット

CURVED SCISSORS

曲線ばさみ (プラスチック

ITEM 74005

CRAFT KNIFE

クラフトカッター

ITEM 74013

DECAL SCISSORS

デカールバサミ

ITEM 74031

BASIC DRILL SET

ITEM 74049

FINE PIN VISE D

精密ピンバイス

ITEM 74050

Model MAGAZINE

INTERNATIONAL

《タミヤモデルマガジン》

Fixation du pare-chocs en mousse

《ステアリングアームの取り付け》

Attaching steering arms

Lenkgestänge-Einbau

Installation des barres d'accouplement

★ネジのしめ込みすぎに注意。

★Do not overtighten.

★Ne pas serrer trop.

MB2 3×14mm

Chargement de la batterie de propulsion

★Utiliser un chargeur compatible avec les batteries 7,2V (disponible séparément). Se référer et lire attentivement les instructions et les précautions d'emploi fournies avec le chargeur et la batterie.

※7.2Vレーシングパック

※Tamiya 7.2V Racing Pack battery

※Batterie: Tamiya 7,2V Racing Pack

※Batterie Tamiya 7,2V Racing

Step screw Paßschraube Vis décolletée

MC2×2

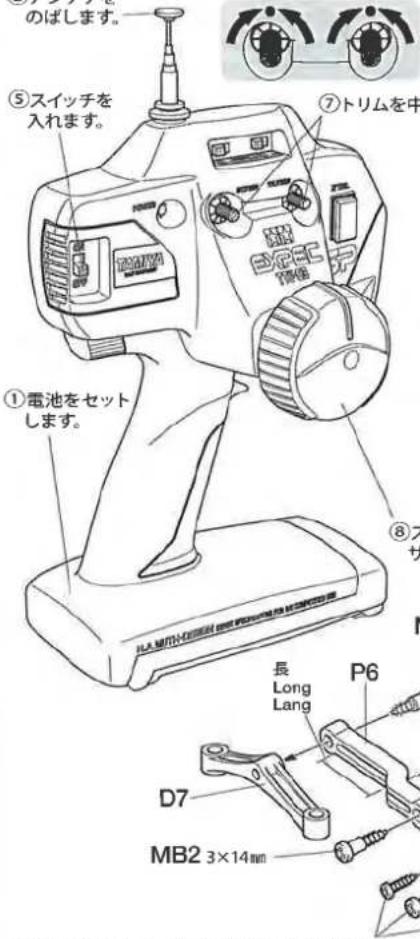

Vérification de l'équipement R/C

① Mettre en place les piles.

②Déployer l'antenne.

③Dérouler et déployer le fil.

④Charger complètement la batterie.

⑤ Mettre en marche.

⑥Mettre en marche.

⑦Placer les trims au neutre.

⑧Le volant de direction au neutre.

⑨Le servo au neutre.

⑩Après installation du sauve-servo, éteindre l'ensemble R/C et débrancher les connecteurs.

Les pièces marquées ※ ne sont pas incluses dans le kit.

エクスペックGT-I

Vérification de l'équipement R/C

②アンテナを

★Refer to the manual included with R/C unit.
★Die bei der RC-Anlage enthaltane Anleitung beachten.
★Se référer au manual inclus avec l'équipement R/C.

★Match part with servo.
★Den zum Servo passenden Sockel aussuchen.
★Utiliser une pièce adaptée au servo.

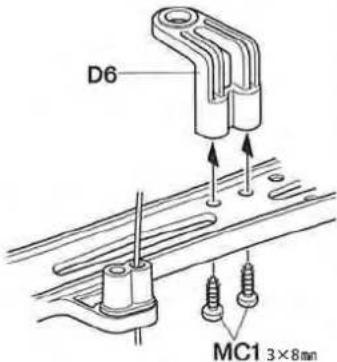

★Utiliser D6 comme support de

transpondeur (puce) en compétition.

《モーターコードのつなぎ方》

Motor cables

Motorkabel

Câbles du moteur

★Connector fermement les câbles.

ESC、CPRユニット側

Speed controller

Fahrregler

Variateur de vitesse

Fixation de l'ensemble R/C

※ESC (FETアンプ)

※Electronic speed controller

※ Variateur de vitesse électronique

Fixation de l'ensemble R/C

●Le châssis TT-01 TYPE-E est destiné à une utilisation sur piste. Ne pas l'utiliser en condition tout terrain. Du sable ou de petites pierres peuvent entrer dans le châssis et endommager l'ensemble R/C, la pignonerie ou d'autres parties mobiles pouvant mener à une panne de la voiture.

MA11 ×4

2×10mmシャフト

Shaft

Achse

Axe

MC9 ×4

4mmフランジロックナット

Flange lock nut

Sicherungsmutter

Ecrou nylstop à flasque

BB1

×4

1150プラベアリング

Plastic bearing

Plastik-Lager

Palier en plastique

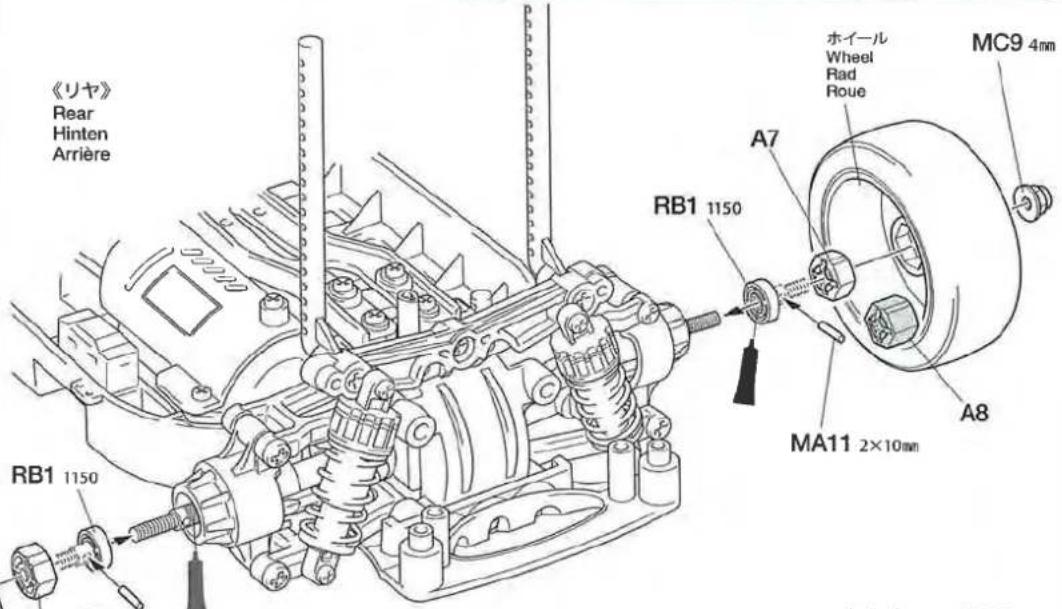

《ホイールの組み立て》

Wheel assembly

Rad-Zusammenbau

Assemblage des roues

★4個作ります。

★Make 4.

★4 Satz anfertigen.

★Faire 4 jeux.

ホイール

Wheel

Rad

Roue

★Insérer dans les rainures.

★Pneus et jantes variant selon le kit.

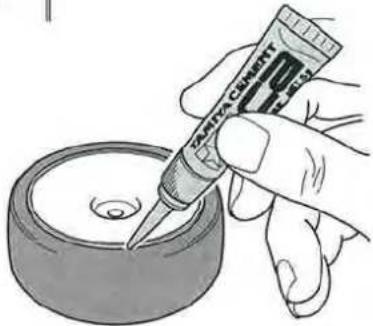

★タイヤとホイールの間に瞬間接着剤

(別売)を流し込んで接着します。

★Utiliser A8 pour assembler la version de châssis à voie large.

ホイール

Wheel

Rad

Roue

RB1 1150

MC9 4mm

1

1

MA11 2×10mm

十字レンチ

Box wrench

Steckschlüssel

Clé à tube

ホイール

Wheel

Rad

Roue

《フロント》

Front

Vorne

Avant

RB1 1150

A7

ホイール

Wheel

Rad

Roue

MC9 4mm

1

mad veu

loue

1

-

★Serrer jusqu'à la bague en nylon.

28

《走行用バッテリーの搭載》
Installing chassis battery
Einlegen des Chassis-Akkus
Mise en place de la batterie de propulsion

アンテナバイブ

Antenna pipe

Antennenrohr Gaine d'antenne

★アンテナ線を通します。

★Pass antenna.

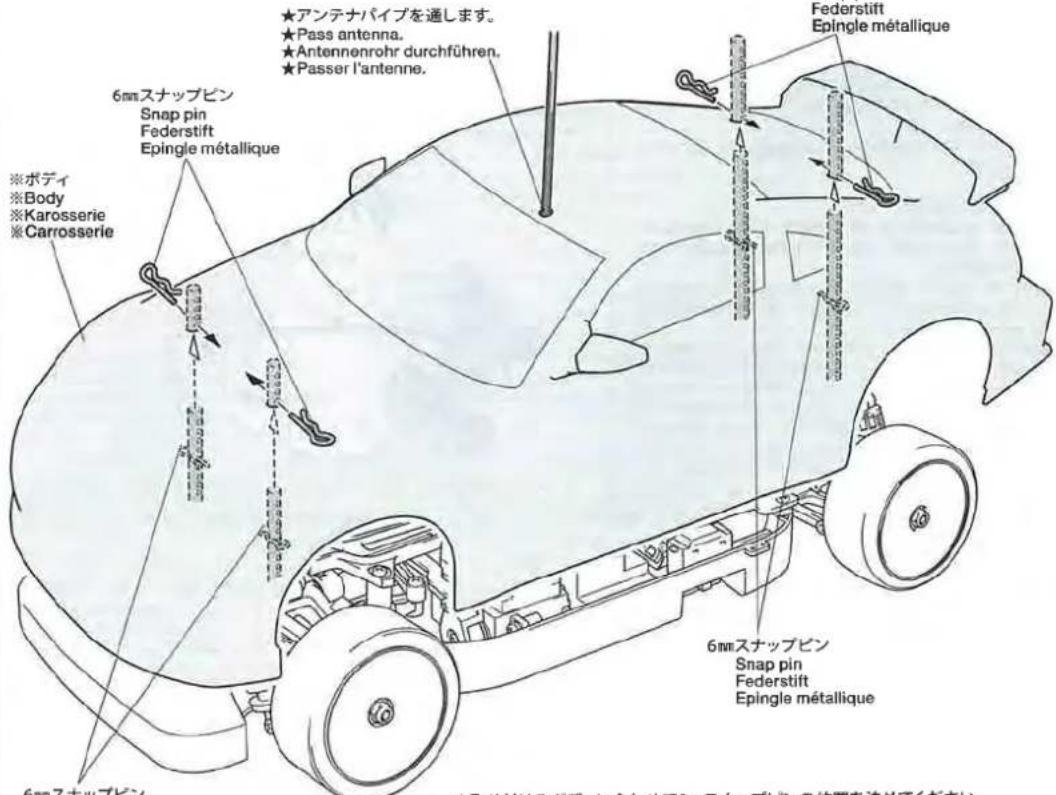

Modification des épingles métalliques

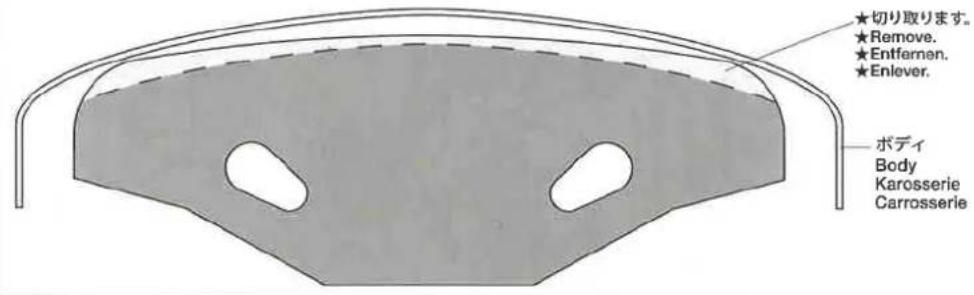

※Couper la partie des supports en excès après avoir adapté la carrosserie sur le châssis.

6mmスナップピン

Snap pin

Federstift

Epingle métallique

Veuillez respecter impérativement les règles de sécurité suivantes lors de l'utilisation de votre ensemble R/C.

- Eviter de faire évoluer la voiture à proximité de jeunes enfants ou dans la foule. Ne jamais utiliser sur la voie publique!

Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents, pendant la conduite, le vol ou la navigation des modèles R/C.

- Ne jamais faire évoluer le modèle sous la pluie ou sur une surface mouillée. Si le moteur, les accus, le récepteur ou les servos prenaient l'humidité, les nettoyer avec un chiffon et les laisser sécher.

PROCEDURE DE MISE EN MARCHE

①Déployer l'antenne et mettre en marche l'émetteur.

② Mettre en marche le récepteur.

③Vérifiez la bonne marche de votre radiocommande avant de rouler.

④Le trim de direction doit être réglé pour que manche au neutre, le modèle évolue en ligne droite.

⑤Faites les opérations inverses après utilisation de votre ensemble R/C.

⑥Assurez-vous que les batteries soient bien débranchées et sortez-les du modèle.

⑦Enlever sable, poussière, boue etc...

⑧Graisser les pignons, articulations...

⑨Rangez la voiture et les accus séparément.

★Avant de renvoyer votre modèle R/C pour une réparation, vérifiez-le à nouveau en suivant ce processus.

車の異常 PROBLEM PROBLEME	原因 CAUSE URSACHE	直し方 REMEDY LÖSUNG REMEDE
車が動かない Model does not move. Modell fährt nicht. Le modèle ne démarre pas.	走行用バッテリーが充電されていますか? Weak or no battery in model. Schwache oder keine Batterien in Auto. Pack de propulsion manquant ou insuffisament chargée.	走行用バッテリーを充電してください。 Install charged battery. Voll aufgeladene Batterien einlegen. Recharger la batterie.	1
	モーターに故障はありませんか? Damaged motor. Motorschaden. Moteur endommagé.	異音や、少しの走行で熱くなるようならモーターを交換してください。 Replace with new motor. Durch neuen Motor ersetzen. Remplacer par un nouveau moteur.	2
	コード類がやぶけてショートしていませんか? Worn or broken wiring. Verschlissene oder gebrochene Kabel. Câblage sectionné ou usé.	コードをしっかり絶縁するか、メーカーに修理を依頼してください。 Splice and insulate wiring completely. Kabel anspleißen und gut isolieren. Vérifier et isoler le câblage.	3
	ESC (エレクトロニックスピードコントローラー)が故障していませんか? Damaged electronic speed controller. Beschädigter Fahrregler. Variateur électronique de vitesse endommagé.	ご使用のメーカーにお問い合わせください。 Ask manufacturer to repair. Erkundigen Sie sich über Reparaturmöglichkeit beim Hersteller. Faites réparer par le S.A.V. du fabricant.	4
思うように走らない No control. Keine Kontrolle. Perte de contrôle.	送信機、受信機のアンテナはのびていますか? Improper antenna on transmitter or model. Sender- oder Empfängerantenne ist nicht ganz herausgezogen. Probleme d'antenne émetteur ou récepteur.	送信機、受信機のアンテナをのばしてください。 Fully extend antenna. Antenne vollständig herausziehen. Déployer entièrement l'antenne.	5
	走行用バッテリーや、送信機の電池が少なくなっていませんか? Weak or no batteries in transmitter or model. Schwache oder keine Batterien in Sender oder Auto. Accus manquants ou insuffisamment chargés dans l'émetteur ou le modèle.	走行用バッテリーは充電してください。送信機の電池は新品のものと交換してください。 Install charged or fresh batteries. Legen Sie geladene Akkus oder neue Batterien ein. Installez des accus rechargés ou des piles neuves.	6
	回転部(ギヤなど)の組み立てがしっかり出来ていますか? Improper assembly of rotating parts. Unachtsamer Einbau drehender Teile. Mauvais assemblage des pièces en rotation.	説明図をよく見て回転部を確認、または組み立て直してください。 Reassemble them correctly referring to the instruction manual. Auseinandernehmen und gemäß Bedienungsanleitung neu zusammenbauen. Réassemblez correctement en vous référant au manuel d'instructions.	7
	可動部がグリスアップされていますか? Improper lubrication on rotating parts. Drehende Teile unzureichend geschmiert. Mauvaise lubrification des pièces en rotation.	可動部にグリスをつけてください。 Apply grease. Fetten. Graisser.	8
	近くで別のRCモデルを操縦していませんか? Another R/C model using same frequency. Ein anderes RC-Modell fährt auf der gleichen Frequenz. Un autre modèle R/C est sur la même fréquence.	場所を変えるか、少し時間をおきます。 Try a different location to operate your model. Das Auto an einem anderen Ort fahren lassen. Essayez un autre endroit pour faire rouler votre modèle R/C.

TT-01 TYPE CHASSIS SHAFT DRIVEN 4WD

●Entraînons-nous! Tracez un circuit sur un vaste espace dégagé au moyen de cônes de balisage Tamiya (disponibles séparément), de boîtes de conserve vides ou de cannettes de boissons. Rouler aussi vite que possible dans les lignes droites et ralentir avant de prendre les virages est la technique de base pour piloter une voiture R/C. L'utilisation d'autres bandes de fréquence permet l'évolution simultanée.

PARTS

PARTS ×2 51318

Arbre d'entraînement

Accouplement de pont

フロントプロベラジョイント

C4 ×1 Accouplement d'arbre de transmission avant

リヤプロベラジョイント

Accouplement d'arbre de transmission arrière

C6×1

プロペラシャフト

Propeller shaft

Antriebswelle

Arbre de transmission

PARTS

ギヤ袋詰 51004

Gear bag

Zahnräder-Beutel

Sachet de pignonerie

GB1

×2

ベベルビニオンギャ

Bevel pinion gear

Kegelritzel

Pignon conique

GB2

×1

スパーギヤストッパー Spur gear stopper Stirnrad-Mitnehmer

Cale de pignon intermédiaire

Carter de différentiel

Pignon intermédiaire 61 dents

9400688

MA6×2

05636

MA7

×1

50576

[Unreadable]

A8 vs

MA 50570

3×6mm丸ビス

Screw

Schraube

Vis

3×3mmイモネジ

Grub screw

Madenschraube

2×8mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

MA9 ×

9805756

Screw pin

Screw pin Schraubz

Schraubzapi Cheville à vis

MA10>

9805755

3×22mmスクリュービン

Screw pin

Schraubzapfe

Cheville a vis

M

(No text)

MA11

×1

50594

2×10mmシ

Shaft

Achse

Axe

MA12

×1

50355

19Tビニオンギャ

19T Pinion gear

19Z Motorritzel

Pignon moteur 19 dents

M014

MA14

×2 51009

ベベルギヤ (大)

Large bevel gear

Kegelrad groß

Grand pignon conique

MA15

MAT ×2

×3 51008

ベベルギヤ (小)

Small bevel gear

Kegelrad klein

Petit pignon conique

Petit pignon conique

9400689

MA1

×2

50583

3×15mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

(1) 2017年1月1日（星期六）

タッピングビス

Tapping screw

★Couper en fonction du type de carrosserie, si nécessaire.
