MODE D'EMPLOI KH 3161 FSM R1 TONDEUSE A GAZON ELECTRIQUE KOMPERNASS
FR/BE Instructions d'utilisation et consignes de sécurité Page 5 NL/BE Bedienings- en veiligheidsinstructies Page 13
KompernaB GmbH
Burgstraße 21 · D-44867 Bochum (Germany)
Version des informations · Stand van de informatie: 12/2006
BA-Ident-No.: FSM-R1 - 122006-NL/BE
| i | Avant de commencer la lecture,déploiez complètement la page importante des illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil. | ||
| Les pictogrammes / symboles suivants sont utilisés dans ces instructions d'utilisation : | |||
| i | Lire les consignes d'utilisation! | V~ | Volts (tension alternative) |
| ! | Attention ! Respectez les avertissements et les consignes de sécurité ! | ® | Classe de protection II |
| 4 | Risque de chic électriche !Tension électricque dangereuse-danger de mort ! | ® | Utilisé des gants de travail et des gants de protection. |
| W | Watts (rendement) | ® | Voici le bon comportement recommendé ! |
Pourvoiresecurite. Page 6. Utilisation conforme au but prévu. Equipement FSM R1. 6. Accessoires fournis. 6. Caractéristiques techniques. 6.
Sécurité
Consignes de sécurité spécifiques à l'appareil. Page 7
Mise en service
Montage. Accrochez ou prélevez la corbeille de retenue. Réglez la hauteur de coupe. Raccordez la tondeuse au réseau électrique.
Utilisation
Mise en marche/arrêt de l'appareil. Page 10 Guidage de l'appareil. Page 10 Transport/rangement de l'appareil. Page 11
Entretien et nettoyage
Entretien et nettoyage. Page 11
Réparation des défaillances. Page 12
Mise au rebut. Page 12
Informations
Service après-vente Page 12. Déclaration de conformité du constructeur Page 13.
Pour votre sécurité
Avant la première mise en service, familiarisez-vous avec les fonctions de l'appareil et informez-vous sur son utilisation adéquate.
d'outils électriques. Lisez à cette fin les consignes d'utilisation ci-après. N'utilisez l'appareil que conformément aux consignes et pour les domaines d'utilisation prévus. Conservez soigneusement ces instructions. Si vous cédez l'appareil à un tiers, remettez-lui également ces instructions d'utilisation.
Utilisation conforme au but prévu
L'appareil est exclusivement autorisé pour l'entretien manuel de gazons dans des espaces de jardin privés. L'appareil est uniquement conçu pour un usage privé. Toute autre utilisation ou toute modification de la machine est considérée comme non conforme à l'usage prévu et fait courir des risques d'accident considérables. Le fabricant n'accepte aucune responsabilité en cas de dommages causés par une utilisation non conforme.

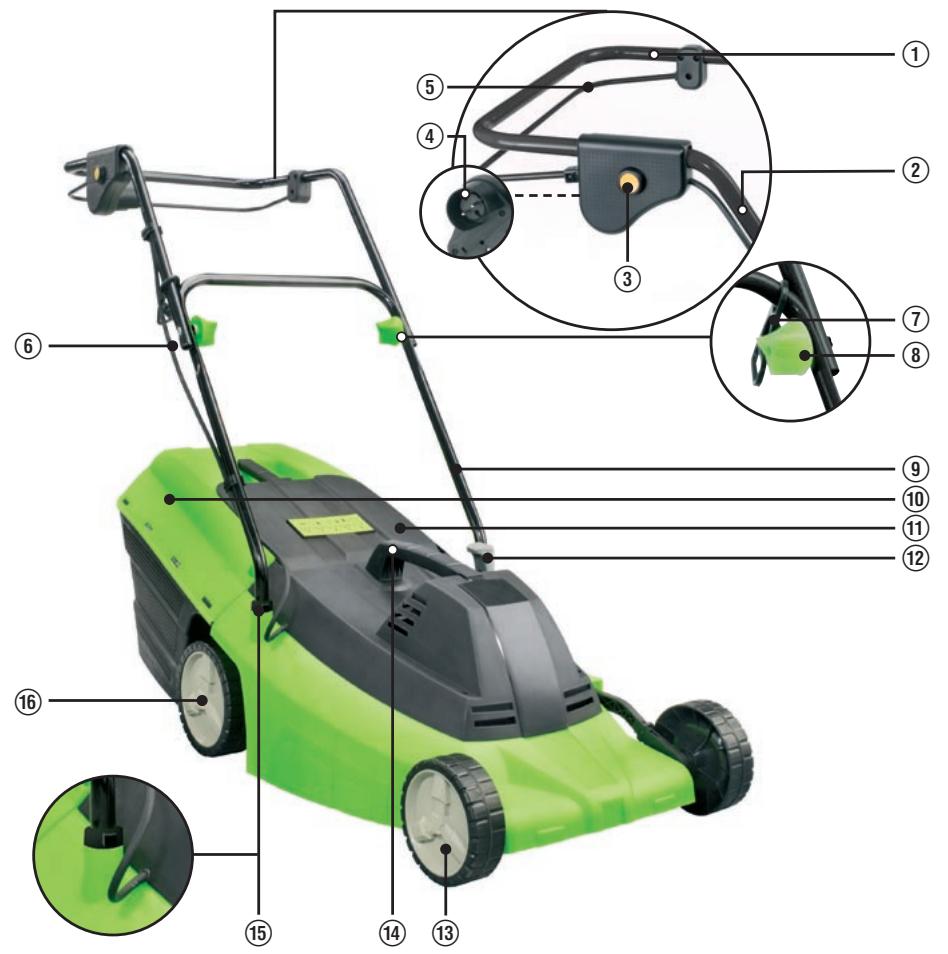

Équipement FSM R1
① Poignée de mancheron de guidage. ② Mancheron de guidage supérieur. ③ Touche de sécurité. ④ Fiche de contact. ⑤ Étrier de mise en marche. ⑥ Câble électrique. ⑦ Délestage de traction du câble électrique. ⑧ Raccord à vis 2x. ⑨ Mancheron de guidage inférieur. 10 Corbeille de retenue avec poignée de transport. 11 Clapet de protection contre le rebondissement. Levier d'interrupteur pour le réglage de la
hauteur de coupe
13 Roue avant 2x 14 Bottier avec poignée de transport et fentes d'aération 15 Vis de retenue 2x 16 Roue arrière 2x 17 Cache pour vis support 2x (voir fig. A)

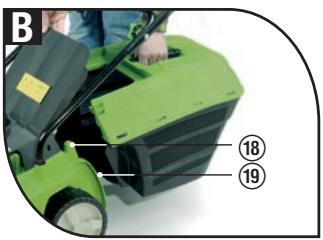

(Voir fig. B)
Dispositif de suspension supérieur 2x Puits d'éjection du produit coupé
(Voir fig. C, F)
20 Clip de câble 2x (Voir fig. C) - Lame de poutre de faucille 22 Vis de retenue avec rondelle
Accessoires fournis
1 Tondeuse à gazon électrique FSM R1 1 Mancheron de guidage supérieur 1 Mancheron de guidage inférieur 1 Partie supérieure de corbeille de retenue 2 Parties inférieures de corbeille de retenue 2 Raccords à vis 2 Vis de retenue 1 Décharge de traction de câble de réseau 2 Clips de câble 2 Caches pour vis support 1 Mode d'emploi 1 Carnet de « Garantie et Intervention »
Tondeuse à gazon électrique FSM R1
Tension nominale : 230 V ~ 50 Hz
Puissance nominale : 1500W
Largeur de coupe : 40 cm
Hauteur de coupe : 20-70 mm
Réglage : synchrone
Poids : env. 12 kg
Classe de protection: II
Type de protection : IPX4 (protégé de tous
cotoescontrles
projections d'eau
Informations relatives au bruit et aux vibrations :
Niveau sonore déterminé selon l'évaluation A.
Niveau de pression sonore : 75 dB(A)
Niveau de puissance sonore : 96 dB(A)
Accélération évaluée typique.
Vibration main/bras : 4,41 m/s²
Consignes de sécurité spécifiques à l'appareil
Assurez-vous que l'appareil soit uniquement mis en marche par des personnes âgées de plus de 18 ans, conformément aux instructions et à la notice d'utilisation.
Tenez les enfants à l'écart de l'appareil.
Conservez l'appareil dans un local sec, fermé et inaccessible aux enfants.
Évitez le danger mortel d'un choc électrique.
Contrôlez régulièrement l'état de l'appareil, le câble électrique et la fiche de contact.
Ne remettez plus en marche les machines dont les pièces mentionnées plus haut sont endommagées. N'ouvrez jamais l'appareil. Faites effectuer les travaux de réparation et de remplacement uniquement par le service après-vente ou par un électricien agréé. Les appareils, câbles électriques ou fiches de contact endommagés font courir un danger de mort par électrocution.
Coupez le câble électrique de l'alimentation secteur en cas de perturbation du fonctionnement, de réparation des défauts, d'entretien ou de nettoyage !
Gardez le câble électrique à l'écart de la lame de la tondeuse ! Éloignez-le toujours de l'arrière de la tondeuse ! Si le câble d'alimentation
Si le câble secteur est endommagé, sortez immédiatement la fiche de contact de la prise ! Ne touchez en aucun cas le câble électrique avant d'avoir coupé l'appareil de l'alimentation électrique secteur !
Utilisez exclusivement un câble de rallonge qui est homologué pour une utilisation en plein air : Modèle H05W-F ou H05RN-F ! L'accouplement de prise de courant doit être muni d'une protection contre les éclaboussures d'eau (revêtu de caoutchouc). Évitez tout contact du câble de rallonge avec la lame de poutre de faucille ② ! Amenez le câble de rallonge vers la prise de courant à contact de protection raccordée en suivant le trajet le plus direct possible ! Assurez-vous avant le raccordement électrique que l'alimentation secteur correspond - conformément aux prescriptions en vigueur - à un courant de 50 Hz et est munie d'un fusible de 16 Ampères. Protégez-vous par ailleurs pendant les travaux effectués en plein air en installant un disjoncteur de protection FI (non inclus dans le périmètre de livraison) qui vous préservera des courants de défaut de 30 mA maxi. Autrement vous courez un danger de mort par électrocution ! N'utilisez l'appareil en aucun cas quand il est humide et/ou quand il se trouve dans un environnement humide (par ex. dans de l'herbe très humide) !
Attention ! Évitez tous dangers pouvant provoquer des blessures ou la mort :
- Ne laissez pas de petits enfants jouer sans surveillance avec le matériel d'emballage ! Sinon ils courent un risque de mort par étouffement ! Tenez toutes les personnes non concernées et tous les animaux à l'écart de l'appareil ! Évitez que des personnes ou des animaux risquent d'être blessés par des corps étrangers pouvant être projetés. L'opérateur de la machine est responsable de toutes blessures qui pourraient affecter la vie, l'é
ponsable de toutes blessures qui pourraient affecter la vie, l'état physique ou la santé d'autres personnes, ou bien endommager leurs biens.
La lame de poutre de faucille 21 continue de tourner même après que vous l'avez arrêtée !
Prudence ! La lame de coupe est tranchante ! Évitez tout contact de votre corps avec la lame de poutre.
de faucille, qui est tranchante et qui tourne rapidement !
Surtout au moment de la mise en marche, respectez une distance de sécurité entre vos pieds et .
Guidez l'appareil avec vos deux mains en tenant la poignée du mancheron de guidage et en le déplaçant vers l'avant. - Ne tirez en aucun cas l'appareil en marche vers vous ! - Évitez tout basculement et tout soulevement de l'appareil en marche. - Tondez uniquement lorsque les roues avant 13 et les roues arrière 16 sont en contact avec le sol. - Débranchez la fiche de contact de la prise de courant : - avant chaque réglage de la hauteur de coupe ; - avant le montage ou le transport ; - avant de dégager qui a éventuellement été bloquée. Assurez-vous par un contrôle visuel que est entièrement à l'arrêt. Lors du réglage ou du remplacement de , faites particulièrement attention à ce que vos doigts ne risquent pas d'être coincés entre la lame et des pièces fixes de l'appareil. Utilisez l'équipement de protection :
Portez des chaussures solides (fermées, avec une semelle profilée antidérapante) !
Portez des gants de protection pendant le montage, l'entretien, le nettoyage et
la réparation des défauts !
Pantalons longs : Ne laissez en aucun cas vos jambes et vos pieds non protégés !
Évitez de tomber :
- Surtout au moment du décrochage, veillez à ce que l'appareil soit installé en parfaita sécurité.
- Si vous poussez l'appareil, ne dépassez pas la vitesse de la marche au pas. Evitez à tout prix de courir!
- Dans des endroits en pente, travaillez uniquement perpendiculairement à la pente, et en aucun cas dans le sens de la pente !
- Prenez soin de garder parfaitement l'équilibre en cas de changements de direction ou de mouvements vers l'arrière.
N'utilisez en aucun cas l'appareil : sur des pentes raides, des zones de balcon ou de toit, des escaliers, des zones couvertes de gravier ou de pierres concassées, des pots de fleurs ou des bacs à plantes, des plantations de rive, des surfaces recouvertes de neige ou de glace ! Ne soulevez en aucun cas le clapet de protection contre le rebondissement pendant que l'appareil est en marche. Sinon des corps étrangers peuvent être éjectés du puits d'éjection d'herbe coupée. Ne vous placez jamais devant le puits d'éjection d'herbe coupée. Utilisez l'appareil exclusivement lorsque les conditions de visibilité sont bonnes, par exemple sous la lumière du jour ou sous une source de lumière artificielle. Ne laissez jamais l'appareil sans surveillance. Coupez l'alimentation électrique si vous faites de longues pauses pendant votre travail et si vous n'utilisez pas l'appareil. Entreposez l'appareil dans un local sec, où des tiers non autorisés ne pourront pas s'en servir.
Voici le bon comportement recommandé :
- Avant la mise en service, vérifiez que l'appareil livré n'est pas endommagé et qu'il est complet. Utilisez l'appareil uniquement lors et qu'il est correctement monté. Vérifiez avant chaque utilisation que les outils de coupe et leur dispositif de fixation ne sont pas émoussés ou endommagés. Remplacez les outils de coupe émoussés ou endommagés en tant que lot complet, afin de ne pas créer de balourd.
Vérifiez régulièrement la corbeille de retenue (10) pour vous assurer qu'elle n'est pas usée ou déformée. Vérifiez que tous les réglages des écrous et des vis sont bien solides, afin de garantir un fonctionnement impeccable de l'appareil. Évitez toute collision de l'appareil avec des corps étrangers (par ex. branches, pierres, pièces métalliques ou jouets). Vérifiez la surface de gazon et débarrassez-la de tous corps étrangers éventuels. Réglez la hauteur de coupe de l'appareil de telle façon que la lame de poutre de faucille (20) ne puisse en aucun cas entrer en contact avec le sol (accidents du terrain). Vérifiez l'appareil après tout contact avec un corps étranger ou toute vibration inhabituelle, pour vous assurer , et au besoin, faites-le soigneusement réparer. N'utilisez jamais l'appareil avec des dispositifs de protection ou des blindages endommagés, ou des dispositifs de sécurité absents, tels que les dispositifs de déflexion et/ou de collecte de l'herbe. Pour recueillir l'herbe coupée, utilisez exclusivement la corbeille de retenue (10). Ne remplacez les pièces endommagées ou usées que par des pièces de rechange d'origine. Utilisez exclusivement des outils de coupe de rechange du même type que ceux qui sont montés sur cette tondeuse à gazon. Mettez la tondeuse à gazon hors tension et sortez la fiche de contact de la prise électrique quand vous la transportez, que vous traversez des surfaces qui ne sont pas du gazon, ou que vous déplacez l'appareil entre différentes zones dont l'herbe doit être coupée.
Montage
DANGER ! Effectuez le montage uniquement lorsque l'appareil est à l'arrêt et déconnecté de l'alimentation électrique.
electrique!
Évitez d'endommager le câble électrique, par exemple par coincement ! Conseil : Pour sortir l'appareil de son emballage, faites-vous aider par une deuxième personne.
Fixez le mancheron de guidage sur l'appareil.
Accrochez le dispositif de délestage de traction du câble électrique ⑦ sur le mancheron de guidage inférieur ⑨. Placez le cache de la vis d'arrêt ⑦ sur l'extrémité du tuyau du manche inférieur ⑨, voir fig. A. Enfoncez les deux extrémités du tube du mancheron de guidage inférieur ⑨ dans les deux orifices percés dans le carter ⑩ (voir fig. A). Serrez à fond les deux vis de retenue 15 sur ces extrémités de tube. Faites glisser ensuite le cache de la vis support au-dessus de la vis support. Fixez sur le mancheron de guidage inférieur à l'aide des deux raccords à vis ⑧ sur le mancheron de guidage inférieur ⑨. Fixez le câble électrique ⑥ avec les deux clips de câble sur périeur et sur le mancheron de guidage inférieur ⑨ (voir fig. C).
Assemblez la corbeille de retenue 10
Insérez les 2 parties inférieures de dans la partie supérieure de la corbeille de retenue, afin qu'elles s'ajustent avec précision.
Commencez par les parties inférieures.
Les mécanismes de fermeture s'enclenchent avec un bruit audible.
Accrochez/prélevez corbeille de retenue
Danger!
- Mettez l'appareil hors tension ! Attendez que la lame ou la poutre de faucille soit parfaitement immobile !
Accrochage
Soulevez le clapet de protection contre le rebondissement ⑩. Accrochez la corbeille de retenue ⑩ dans les mécanismes de suspension supérieurs ⑧ et insérez-la en même temps dans le puits d'éjection de l'herbe coupée ⑲ (Voir fig. B). Posez le clapet de protection contre le rebondissement ⑪ sur la corbeille de retenue ⑩.
Prélèvement
Soulevez le clapet de protection contre le rebondissement ⑩. Enlevez la corbeille de retenue 10.
Danger !
- Mettez l'appareil hors tension ! Attendez que la lame de la poutre de faucille soit parfaitement immobile ! L'appareil peut être réglé sur 6 positions de hauteur de coupe différentes, de 20 à 70 mm (Voir fig. D).
Conseil
Pour la première coupe du gazon de la saison, lorsque les brins d'herbe mesurent au moins 5 à 6 cm, réglez la tondeuse sur une grande hauteur de coupe. Ensuite, dans la mesure du possible, tondez toujours avec le même réglage de hauteur de coupe. Répétez ce processus si possible toutes les semaines, tant que l'herbe continue de pousser, donc jusqu'à l'automne. Juste avant le début de la période hivernale, tondez pour la dernière fois l'herbe à la hauteur de coupe habituelle. - Déverrouillez le levier de commutation du réglage de la hauteur de coupe 12 en le poussant vers l'extérieur. - Faites monter ou descendre la tondeuse à gazon sur la hauteur de coupe souhaitée. - Encliquetez le levier de commutation du réglage de la hauteur de coupe 12.
Danger !
Raccordez l'accouplement de prise de courant du câble de rallonge avec la fiche de contact ④. Verrouillez le câble de rallonge en l'accrochant sur le dispositif de délestage de traction du câble électrique ⑦.
Mise en marche/arrêt de l'appareil
Ne mettez l'appareil en marche que lorsque la lame de la poutre de faucille ② et le moteur sont entièrement immobiles. N'allumez et n'éteignez pas l'appareil en séquences rapides très rapprochées entre elles.
Mise en marche
Appuyez sur la touche de sécurité ③ et restez appuyé dessus. Tirez ensuite sur l'étrier de mise en marche ⑤ sur la poignée du mancheron de guidage ①. Tenez fermement l'étrier de mise en marche ⑤, puis relâchez la touche de sécurité ③.
Arrêt
Lâchez l'étrier de mise en marche ⑤.
L ② continue de tourner, même une fois que vous avez arrêté la machine. Évitez tout
contact de votre corps avec l qui est tranchante et qui tourne rapidement.
Pour tondre le gazon, faites uniquement des mouvements vers l'avant et déplacez-vous à une vitesse uniforme, au pas. Commencez près de la prise de courant de contact de protection, au bord de la zone de
gazon à tondre.
De là, continuez de tondre une bande de coupe après l'autre, dans un sens, puis dans l'autre.
Protection contre les surcharges
La p évite que l'appareil ne soit endommagé. Elle coupe le moteur dès qu'il y a quelque chose qui le bloque ou qu'il risque d'être sollicité à l'excès.
Lorsque l s'est déclenchée, laissez l'appareil arrêté pendant environ 5 minutes. Déterminez-en la cause (par ex. des brins d'herbe trop longs ou des corps étrangers). Accroissez la hauteur de coupe d'environ 2 cm si la sollicitation excessive a été causée par des brins d'herbe trop longs. Ne remettez l'appareil en service que s'il n'a pas été endommagé.
Danger !
- Arrêtez l'appareil. Attendez que la lame ou la barre de faucille soit entièrement immobile. Coupez l'appareil de l'alimentation électrique.
Transport
Poussez l'appareil par la poignée du mancheron de guidage ① ou portez-le par la poignée de transport de son carter ④.
Rangement
Entreposez l'appareil dans un local sec, protégé contre toute utilisation par des tiers non autorisés. Au besoin, rabattez le mancheron de guidage supérieur ② vers l'intérieur pour gagner de la place. Pour ce faire, desserrez les deux raccords à vis ⑧ (Voir fig. E). Évitez que le câble électrique ⑥ ne soit coincé. Évitez de poser des objets quelconques sur l'appareil.
Entretien
Vérifiez avant toute utilisation, par un contrôle visuel :
- en particulier l'isolation de protection du câble électrique ⑥ et du câble de rallonge, pour vous assurer qu'elle n'est pas endommagée (par ex. fissure, rupture).
- et la vis de retenue ②, qui ne doivent pas être usées, et le montage impeccable. Ne mettez l'appareil en service que s'il a été correctement monté et qu'il n'est pas endommagé.

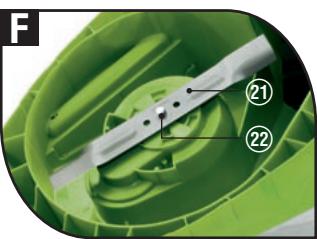

Remplacement de la lame de poutre de faucille ②
Prélevez la corbeille de retenue 10 et posez l'appareil sur le côté. Pour le blocage requis pendant les travaux de vissage, enfoncez un tournevis dans l'ouverture d'insertion. Vissez la vis de retenue ② avec un tournevis SW 13 mm depuis l'arbre d'entraînement. Enlevez ensuit 21. Vissez la nouvelle lame de poutre de faucille 21 avec la vis de retenue 22 et la rondelle sur l'arbre d'entraînement. Le marquage du sens de rotation sur la lame de poutre de faucille doit être visible (Voir fig. F). Enlevez le tournevis et redressez à nouveau l'appareil.
Surface de l'appareil
O Aussitôt après avoir coupé l'herbe, enlevez soigneusement tous les résidus d'herbe et toute la saleté. Nettoyez tout particulièrement les fentes d'aération du carter. O Utilisez un chiffon et une balayette manuelle.
Partie inférieure de l'appareil
Prélevez la corbeille de retenue et posez l'appareil sur le côté. Nettoyez tout particulièrement la lame de poutre de faucille et son pourtour. Utilisez une balayette manuelle et une baguette en bois ou en matière plastique. N'utilisez en aucun cas de l'eau, un solvant ou un produit de nettoyage !
Réparation des défaillances
DANGER ! Portez des gants de protection ! Panne | Cause | Réparation
L'appareil ne fonctionne pas. L'alimentation électrique est défectueuse. Vérifiez le raccordement de l'appareil. Faites vérifier l'alimentation électrique par un électricien spécialisé. Le câble de rallonge ou le câble électrique est endommagé. Veillez à ce qu'il soit réparé et/ou remplacé. Le fusible a sauté et/ou le disjoncteur de protection FI s'est déclenché. Remédiez à la cause du problème et au besoin, faites réparer l'appareil. La protection contre les surcharges s'est déclenchée. Remédiez à la cause du problème. Ne remettez l'appareil en service que s'il est en parfait état. Accroissez la hauteur de coupe et au besoin, inclinez l'appareil avant de le mettre en marche. L'appareil est défectueux. Veillez à ce qu'il soit réparé et/ou remplacé. Les brins d'herbe ne sont pas coupés net, mais broyés ou déchiquetés. La hauteur de coupe réglée est trop faible.
. La lame de poutre de faucille 21 est émoussée / usée. usée par une lame neuve.
L'appareil fait beaucoup de bruit et/ou produit des vibrations importantes. La lame de poutre de faucille 21 a été mal montée. Montez correctement la lame de poutre de faucille 21. La lame de poutre de faucille 21 est endommagée. 21 par une lame neuve.
Mise au rebut
L'emballage est constitué à 100 % de matériaux écologiques que vous pouvez remettre à vos stations de recyclage locales.
Ne jetez pas les outils électriques dans les ordures ménagères.
Conformément à la Directive Européenne 2002/96/CE sur les anciens appareils électriques et électroniques et son application dans le droit national, les outils électriques usés doivent être collectés à part et faire l'objet d'un recyclage qui respecte l'environnement.
Pour connaître les possibilités de mise au rebut des appareils usés, veuillez consulter votre administration municipale ou communale.
Service après-vente
Le point de service après-vente compétent de votre pays est mentionné dans les documents de garantie.
Déclaration de conformité / Constructeur CE
Nous, Kompernaß GmbH, Burgstr. 21, D-44867 Bochum, Allemagne, déclarons par la présente que ce produit est conforme aux Directives communautaires suivantes :
Directive communautaire sur les basses tensions (73/23/EEC)
Compatibilité électromagnétique (89/336/EEC)
Directive relative aux émissions sonores dans l'environnement des matériels destinés à être utilisés à l'extérieur des bâtiments (2000/14/CE)
Désignation du produit :
Tondeuse à gazon électrique Florabest FSM R1
Bochum, le 31.12.2006
Hans Kompernaß - Gérant -
Sous réserve de modifications techniques servant au perfectionnement du produit.
