Fast Attack Vehicle - Jouet radiocommandé TAMIYA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Voiture télécommandée tout-terrain
Marque	Tamiya
Modèle	Fast Attack Vehicle
Échelle	1/10
Dimensions (L x l x h)	420 x 250 x 180 mm
Poids approximatif	1,5 kg
Alimentation véhicule	Batterie Ni-MH 7,2 V (non incluse)
Alimentation émetteur	4 piles AA (non incluses)
Type de moteur	Moteur électrique 540
Transmission	4 roues motrices (4WD)
Fonctions principales	Avancer, reculer, tourner à gauche/droite
Vitesse maximale	Environ 30 km/h
Suspension	Indépendante aux 4 roues
Système de direction	Servo de direction standard
Châssis	Polycarbonate robuste
Entretien	Nettoyer après utilisation, vérifier les vis, lubrifier les engrenages
Nettoyage	Utiliser un chiffon sec, éviter l'eau
Sécurité	Ne pas utiliser dans des zones humides, tenir éloigné du visage, ne pas toucher les pièces mobiles
Pièces détachées	Disponibles chez les revendeurs Tamiya
Réparabilité	Modèle conçu pour réparations, pièces disponibles
Âge recommandé	14 ans et plus
Certifications	CE, RoHS

FOIRE AUX QUESTIONS - Fast Attack Vehicle TAMIYA

Quelle est l'autonomie de la batterie ?

L'autonomie dépend de la batterie utilisée. Avec une batterie Ni-MH 7,2 V typique de 3000 mAh, vous pouvez rouler environ 20 à 30 minutes selon le terrain.

Quelle vitesse peut atteindre le Fast Attack Vehicle ?

Le modèle peut atteindre environ 30 km/h avec une batterie standard. Des upgrades moteur ou batterie peuvent augmenter la vitesse.

Peut-on améliorer les performances avec des pièces optionnelles ?

Oui, Tamiya propose de nombreuses pièces optionnelles comme des moteurs plus puissants, des amortisseurs, des pignons, etc. Consultez le catalogue Tamiya.

Le véhicule est-il livré assemblé ?

Non, le kit nécessite un assemblage. Il est recommandé pour les amateurs de modélisme. Tous les outils et instructions sont inclus.

Est-il étanche ?

Le modèle n'est pas conçu pour une utilisation dans l'eau ou sous la pluie. Il peut supporter de légères flaques mais l'humidité peut endommager les composants électroniques.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées sont disponibles chez les revendeurs Tamiya agréés et sur les sites spécialisés. Les références sont indiquées dans la notice.

Quel entretien régulier est nécessaire ?

Après chaque utilisation, nettoyez le châssis avec un chiffon sec, vérifiez que toutes les vis sont serrées, et lubrifiez les engrenages avec de la graisse silicone.

Convient-il aux débutants ?

Ce kit est plutôt adapté aux modélistes intermédiaires en raison du montage. Pour un débutant, il est préférable de commencer par un modèle prêt à rouler (RTR).

Sur quel type de terrain peut-il rouler ?

Le Fast Attack Vehicle est conçu pour le tout-terrain : terre, gravier, herbe, sable. Il peut aussi rouler sur le bitume mais l'usure des pneus sera plus rapide.

Y a-t-il une garantie ?

Tamiya offre une garantie limitée sur les défauts de fabrication. Consultez les conditions spécifiques dans l'emballage ou sur le site officiel. La garantie ne couvre pas l'usure normale.

MODE D'EMPLOI Fast Attack Vehicle TAMIYA

Pour piloter ce modèle, nous vous suggérons d'employer un ensemble de radiocommande 2 voies standard avec variateur de vitesse électronique (récepteur et variateur de taille mini et servo de taille standard recommandés).

★Lire et suivre les instructions fournies avec l'ensemble R/C.

ALIMENTATION

Ce kit est conçu pour fonctionner avec le pack Tamiya LF1100-6.6V Racing Pack (M-Size). Charger le pack selon les indications du manuel du pack et du chargeur.

★小型サイズのサーボは搭載出来ません。

2-channel R/C unit with electronic speed controller 2-Kanal RC-Einheit mit elektronischem Fahrregler Ensemble R/C 2 voies avec variateur électronique

★Wheel type transmitter is also available. ★Ein Lenkrad-Sender kann auch verwendet werden. ★Un émetteur de type volant est également utilisable.

• Bien lire et assimiler les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte.
  L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure.
  ●Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit).
  ●Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche ou sucer les pièces, ou passer un sachet vinyl sur la tête.

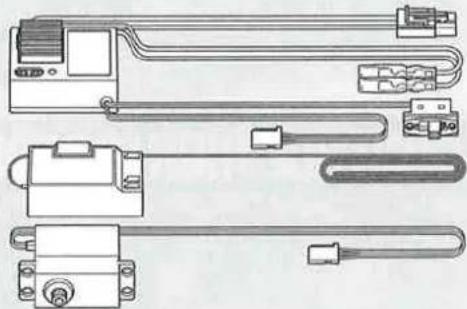

1. ●Emetteur: sert de boîtier de commande. Les actions sur le manche de direction/volant ou sur le manche de gaz/gâchette sont converties en signaux radio transmis par le biais de l'antenne.
   ●Volant/Gâchette: permettent de contrôler respectivement la direction et le régime moteur du modèle.
2. Récepteur: capte les signaux de l'émetteur, les convertit en impulsions et contrôle les mouvements du (des) servo(s) et le variateur électronique de vitesse.
3. ●Variateur électronique de vitesse: reçoit un signal du récepteur et régule la quantité de courant alimentant le moteur.
4. ●Servo de direction: convertit les signaux émanant du récepteur en mouvements mécaniques.

★Assimilez les instructions parfaitement avant l'assemblage.

★Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs suivre les stades du montage dans l'ordre indiqué.

Graisser les endroits indiqués par ce symbole. Graisser d'abord, assembler ensuite.

※の部品はキットには含まれていません。

Les pièces marquées ※ ne sont pas incluses dans le kit.

★Pour une finition Olive Drab 2 (TS-28), peindre les pièces en conséquence.

Kugelkopf
Connecteur à rotule

BA8 ×2
3×6.5mm
スペーサー(銀)
Spacer (silver)
Distanzring (silber)
Entretoise (aluminium)

4

フロントアクスルの組み立て

Front axles

Vorderachsen

Essieux avant

Axe de suspension avant

バンバーサポート ×1

Bumper support

Stoßfängerhalter

Support de pare-chocs

6

BA1 ×2
3×15mm丸ビス
Screw
Schraube
Vis

BA2 ×2
3×10mm丸ビス

Screw
Schraube
Vis

BA3 ×5
3×12mmタッピングビス
Tapping screw
Schneidschraube
Vis taraudeuse

BA5 ×2
4mmフランジロックナット
Flange lock nut
Sicherungsmutter
Ecrou nylstop à flasque

《ヘッドライト》

Headlight

Scheinwerfer

Phare

★左右色違いで作ります。

★ Noter que la couleur des logements de phares gauche et droit est différente.

TS-46 ライトサンド

Light sand
Hell-Sandfarben
Sable clair
BA2

Fixation de la suspension avant

BA3 3×12mm

6

フロントアクスルの取り付け

Fixation des essieux avant

BA3 3×12mm

Fダンパーマウント Front damper mount Vorderes Dämpfer-Lager Support d'amortisseurs avant

Vérification de l'équipement R/C

① Mettre en place les piles.

② Déployer l'antenne.

③ Dérouler et déployer le fil.

④ Charger complètement la batterie.

⑤ Mettre en marche.

⑥ Mettre en marche.

⑦ Placer les trims au neutre.

⑧ Le volant de direction au neutre.

⑨ Le servo au neutre.

Après installation du sauve-servo, éteindre l'ensemble R/C et débrancher les connecteurs.

Fコイルスプリングの取り付け

Checking R/C equipment Überprüfen der RC-Anlage Vérification de l'équipement R/C

★Den zum Servo passenden Sockel aussuchen. ★Utiliser une pièce adaptée au servo.

BA2 3×10mm

BB2 2.6×10mm

BB4 3×10mm

BB5 2.6×10mm

★S'assurer que le servo est au neutre avant assemblage.

※Se référer au manual inclus avec l'équipment R/C.

★Monter comme indiqué avec le servo au neutre.

Vis taraudeuse à flasque

BB8 ×2

3mmワッシャー

Washer

Bellagscheibe

Bondelle

BB12 ×2

4mmアジャスター

Adjuster

Einstellstück

Chape à rotule

BB3 ×2

2×12mm丸ビス

Screw

Schraube

Vis

BB9 ×2

2mmワッシャー

Washer

Beilagscheibe

Bondelle

BB14 ×1

スイッチカバー

Switch cover

Schalter-Abdeckung

Protection d'interrupteur

BB15 ×1

ダストシール

Dust seal

Distanzstück

Entretoise

★Maintenir les câbles en place avec un collier en nylon.

★余分な部分はニッパーなどで切り取ります。 ★Cut off excess portion using side cutters. ★Überstand mit Seitenschneider abschneiden.

★Enlever la partie excédentaire avec des pinces coupantes.

★Régier pour donner une légère inclinaison (pincement).

ステアリングサーボの取り付け

Fixation du servo de direction

Barre d'accouplement

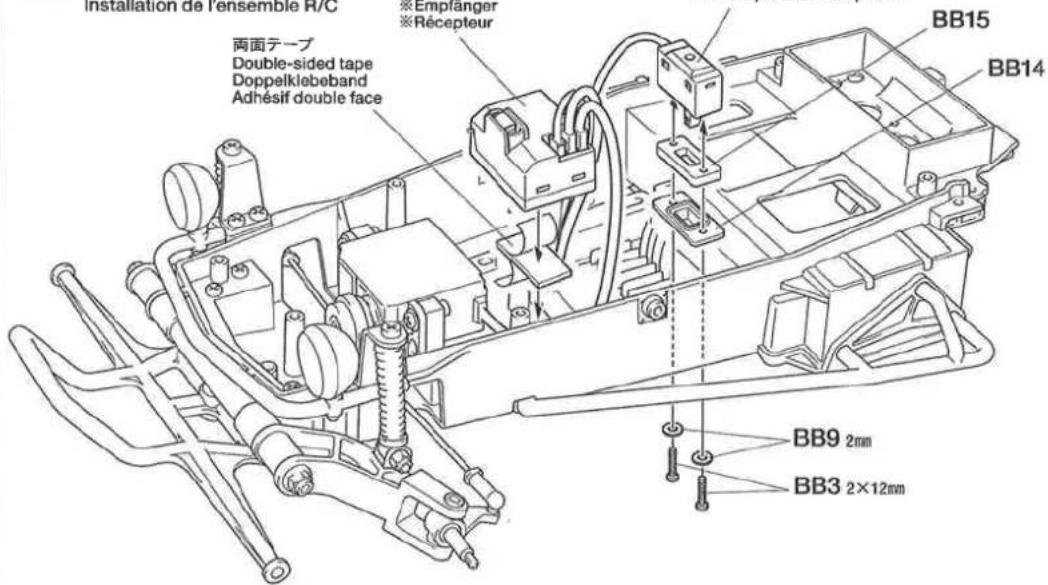

RCメカの搭載

Installing R/C units

Installation de l'ensemble R/C

※受信機

※Receiver

※Empfänger

※Récepteur

※受信機スイッチ

※Receiver switch

※Empfänger-Schalter

※Interrupteur de réception

《ステアリングのニュートラル位置》

Steering adjustment

Réglage de la direction

★Avec le servo au neutre, régler la longueur des biellettes pour positionner les fusées comme montré. Le réglage est également possible en déplaçant le servo latéralement.

★Se reporter à l'image pour peindre le schéma de camouflage sur l'uniforme du conducteur.

XF-2

フラットホワイト

Flat white

Matt WeiB

Blanc mat

XF-67

NATOグリーン

NATO Green

NATO Grün

Vert OTAN

★Faire un nœud pour ajuster la longueur de la bande caoutchouc.

Arceau de sécurité 1

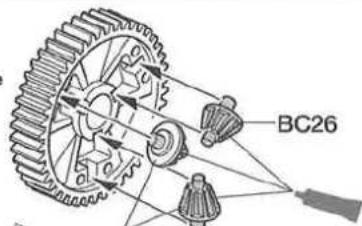

スパーギヤの取り付け
Attaching spur gear
Stirnrad-Einbau
Fixation du pignon intermédiaire
《スパーギヤ》
Spur gear
Stimradgetriebe
Pignon intermédiaire

BC26

3mmOリング(黒)
O-ring (black)
O-Ring (schwarz)
Joint torique (noir)

×2

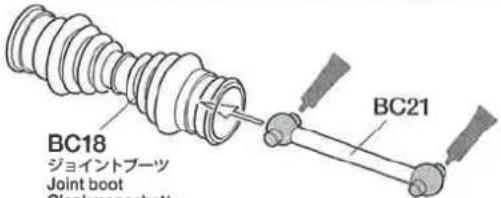

Drive shaft
Antriebswelle
Arbre d'entraînement

リヤアクスルの組み立て
Rear axles
Hinterachsen
Essieux amière

★2個作ります。
★Make 2.
★2 Satz anfertigen.
★Faire 2 jeux.

★切り取ります。
★Remove.

Fixation du pignon moteur

Variateur de vitesse

モーター側

Motor

Moteur

+(プラス)

コー

ド

姓名：王明

...

壹/赤

(赤、オレンジ、黄色)

(+) Red, Orange, Yellow

(+) Rot, Orange, Gelb

(+) Rouge, Orange, Jaune

黄/赤コード

Yellow / Red

Gelb / Rot

Jaune / Rouge

- (マイナス) コード

in January 2014

---

录/黑

コード

(黑、青)

(-) Black, Blue

(-) Schwarz, Blau

(-) Noir, Bleu

Green / Black

Grün / Schwarz

Vert / Noir

★Connector fermement les câbles.

BA11 ×2

ダンバーシャフト

Damper shaft

Dampfer-Achse

Axe d'amortisseur

BC10 ×2

3mmOリング

O-ring

O-Ring

Joint torique

BC15 ×2

リヤコイルスプリング

Rear coil spring

Ressort hélicoïdal arrière

BC3 ×2

3×8mm丸ビス

Screw

Schraube

Vis

BB1 ×2

3×27mm丸ビス

Screw

Schraube

Vis

BC11

×4

4×6mmパイプ(金)

Pipe (gold)

Rohr (gold)

Tuyau (doré)

BB8 ×4

3mmワッシャー

Washer

Bellagscheibe

Rondelle

BA3×2

3×12mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BA1 ×2

3×15mm丸ビス

Screw

Schraube

Vis

BA6

×2

3mmロックナット

Lock nut

Sicherungsmutter

Ecrou de blocage

モーターの取り付け

Attaching motor

Motor-Einbau

Fixation du moteur

★Connector en se référant à la

gauche.

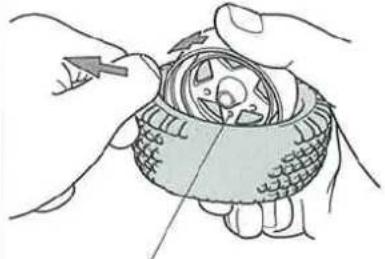

Assemblage des roues

《フロント》

Front

Vorne

Avant

★2個作ります。

★Make 2

★2 Satz anfertigen.

★Faire 2 jeux.

《リヤ》

Bear

Hipten ★2 Satz anfertigen.

Arrière ★Faire 2 jeux.

リヤタイヤ(太)

Rear tire (wide)

Hinterer Reifen (breit)

Pneu arrière (large)

★Insérer des roues comme indiqué.

Ecrou nylistop à flasque

1150プラペアリング

BC8

①Découper l'autocollant au plus près de ses contours pour éliminer le film transparent.

②Soulever une partie de l'autocollant et le positionner sur la carrosserie.

③Enlever doucement le reste du support. Veiller à ne pas déplacer l'autocollant et à ne pas laisser de bulles d'air sous l'autocollant.

TAMIYA COLOR

タミヤカラー(エナメル塗料)

★Fixer le capot au chassis lors la pose des stickers pour la continuite du campouillage.

★マークは番号順に貼ってください。

★Appliquer les autocollants dans l'ordre

numérique.

Veiller à débrancher le pack d'accus de propulsion lorsque la voiture n'est pas utilisée. Si le pack reste connecté, la voiture risque de démarrer inopinément et hors de contrôle.

Veuillez respecter impérativement les règles de sécurité suivantes lors de l'utilisation de votre ensemble R/C.

- Eviter de faire évoluer la voiture à proximité de jeunes enfants ou dans la foule. Ne jamais utiliser sur la voie publique!

Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents, pendant la conduite, le vol ou la navigation des modèles R/C.

● Ne jamais faire évoluer le modèle sous la pluie ou sur une surface mouillée. Si le moteur, les accus, le récepteur ou les servos prenaient l'humidité, les nettoyer avec un chiffon et les laisser sécher.

PROCEDURE DE MISE EN MARCHE

①Déployer l'antenne et mettre en marche l'émetteur.

② Mettre en marche le récepteur. ③ Vérifiez la bonne marche de votre radiocom- mande avant de rouler.
④Le trim de direction doit être réglé pour que manche au neutre, le modèle évolue en ligne droite.
⑤Faites les opérations inverses après utilisation de votre ensemble R/C.
⑥Assurez-vous que les batteries soient bien débranchées et sortez-les du modèle.
⑦Enlever sable, poussière, boue etc...
⑧Graisser les pignons, articulations...
⑨Rangez la voiture et les accus séparément.

★Avant de renvoyer votre modèle R/C pour une réparation, vérifiez-le à nouveau en suivant ce processus.

車の異常 PROBLEM PROBLEME	原因 CAUSE URSACHE	直し方 REMEDY LÖSUNG REMEDE
車が動かない Model does not move. Modell fährt nicht. Le modèle ne démar-re pas.	走行用バッテリーが充電されていますか? Weak or no battery in model. Schwache oder keine Batterien in Auto. Pack de propulsion manquant ou insuffisament chargée.	走行用バッテリーを充電してください。 Install charged battery. Voll aufgeladene Batterien einlegen. Recharger la batterie.	1
	モーターに故障はありませんか? Damaged motor. Motorschaden. Moteur endommagé.	異音や、少しの走行で熱くなるようならモーターを交換してください。 Replace with new motor. Durch neuen Motor ersetzen. Remplacer par un nouveau moteur.	2
	コード類がやぶけてショートしていませんか? Worn or broken wiring. Verschlissene oder gebrochene Kabel. Càblage sectionné ou usé.	コードをしっかり絶縁するか、メーカーに修理を依頼してください。 Splice and insulate wiring completely. Kabel anspleißen und gut isolieren. Vérifier et isoler le câblage.	3
	ESC (エレクトロニックスピードコントローラー)が故障していませんか? Damaged electronic speed controller. Beschädigter Fahrregler. Variateur électronique de vitesse endommagé.	ご使用のメーカーにお問い合わせください。 Ask manufacturer to repair. Erkundigen Sie sich über Reparaturmöglichkeit beim Hersteller. Faites réparer par le S.A.V. du fabricant.	4
思うように走らない No control. Keine Kontrolle. Perte de contrôle.	送信機、受信機のアンテナはのびていますか? Improper antenna on transmitter or model. Sender- oder Empfängerantenne ist nicht ganz herausgezogen. Probleme d'antenne émetteur ou récepteur.	送信機、受信機のアンテナをのばしてください。 Fully extend antenna. Antenne vollständig herausziehen. Déployer entièrement l'antenne.	5
	走行用バッテリーや、送信機の電池が少なくなっていませんか? Weak or no batteries in transmitter or model. Schwache oder keine Batterien in Sender oder Auto. Accus manquants ou insuffisamment chargés dans l'émetteur ou le modèle.	走行用バッテリーは充電してください。送信機の電池は新品のものと交換してください。 Install charged or fresh batteries. Legen Sie geladene Akkus oder neue Batterien ein. Installez des accus rechargés ou des piles neuves.	6
	回転部(ギヤなど)の組み立てがしっかり出来ていますか? Improper assembly of rotating parts. Unachtsamer Einbau drehender Teile. Mauvais assemblage des pièces en rotation.	説明図をよく見て回転部を確認、または組み立て直してください。 Reassemble them correctly referring to the instruction manual. Auseinandernehmen und gemäß Bedienungsanleitung neu zusammenbauen. Réassemblez correctement en vous référant au manuel d'instructions.	7
	可動部がグリスアップされていますか? Improper lubrication on rotating parts. Drehende Teile unzureichend geschmiert. Mauvaise lubrification des pièces en rotation.	可動部にグリスをつけてください。 Apply grease. Fetten. Graisser.	8
	近くで別のRCモデルを操縦していませんか? Another R/C model using same frequency. Ein anderes RC-Modell fährt auf der gleichen Frequenz. Un autre modèle R/C est sur la même fréquence.	場所を変えるか、少し時間をおきます。 Try a different location to operate your model. Das Auto an einem anderen Ort fahren lassen. Essayez un autre endroit pour faire rouler votre modèle R/C.

リヤタイヤ（太）…×2 Rear tire (wide) Hinterer Reifen (breit) Pneu arrière (large) 19805049
フロントタイヤ（細）…×2 Front tire (narrow) Vorderer Reifen (schmal) Pneu avant (étroit) 19805108
不要部品 Not used. Nicht verwenden. Non utilisé.
カウンターギヤ ……×1 Counter gear 19335607 Vorgelege-Rad Pignon intermédiaire
19335607 デフキャリア ……×1 Differential spur gear Differentialrad Couronne de différentiel
バンバー ……X1 Bumper 10445007 Stoßfänger Pare-choc
Screw Schraube Vis
3×10mm丸ビス Screw Schraube
Grub screw Madenschraube Vis pointeau
×2 19805557
Grub screw Madenschraube Vis pointeau
×2 19804364
4mmフランジロックナット Flange lock nut Sicherungsmutter Ecrou nylstop à flasque
3mmロックナット Lock nut Sicherungsmutter
Ecrou de blocage
4mmピローボール (2mm) Ball connector
Kugelkopf Connecteur à rotule
Spacer (Silver) Distanzring (Silber) Entretoise (Aluminium)
mmシャフト Shaft
Rサスペンションシャフト Rear suspension shaft Aufhängungslagerung Axe de suspension arrière
×2 19804489
ダンパーシャフト Damper shaft Dämpfer-Achse Axe d'amortisseur
フロントコイルスプリング Front coil spring Vordere Spiralfeder Ressort hélicoïdal avant

Fサスペンションシャフト・×1 Front suspension shaft 13555063 Vordere Aufhängungslagerung Axe de suspension avant

バンバーサポート・×1 Bumper support 14305113 Stoßfängerhalter Support de pare-chocs

BA14 ×2 19805082
BA13 ×2

Fダンパーマウント Front damper mount Vorderes Dämpfer-Lager Support d'amortisseurs avant

Flange nut Kragenmutter Ecrou à flasque
3mmワッシャー

BC1 ×1 19804491
5×10mm丸ビス Screw Schraube Vis

BB1>
3×27mm丸ビス Screw Schraube Vis

BC2 ×3 19805895
3×20mm丸ビス Screw Schraube Vis

BA1 ×3 19605859
3×15mm丸ビス Screw Schraube Vis

BA2 ×2 9804159
3×10mm丸ビス Screw Schraube Vis

BC3 ×2 19805853
Schraube Vis

BC4 ×7 19805636

Schraube Vis

BC5×20 19805556

2×8mm丸ビス Screw Schraube Vis

BA3 ×16 19805629

12nmタッピングビス Tapping screw Schneidschraube Vis taraudouso

BC28 ×1 14305111

リヤアームホルダー L Rear arm holder (left) Halter für hinteren Schwingarm (links) Support de bras arrière (gauche)

BA4 ×1 50576
3×3mmイモネジ Grub screw Madenschraube Vis pointeau

BC6 5mmワッシャー ×1 Washer 19804490 Beilagscheibe Rondelle

BB8 3mmワッシャー ×4 Washer 50586 Beilagscheibe Rondelle

4mmフランジロックナット Flange lock nut Sicherungsmutter Ecrou nylstop à flasque

3mmロックナット Lock nut Sicherungsmutter Ecrou de blocage

2mmナット Nut Mutter Ecrou

1150プラペアリング Plastic bearing Plastik-Lager Pailer en plastique

Palier en métal

BA11 ダンバーシャフト ×2 Damper shaft 19804489 Dämpfer-Achse Axe d'amortisseur

BC29 ×1 14305112 リヤアームホルダー R Rear arm holder (right) Halter für hinteren Schwingarm (rechts) Support de bras arrière (droit)

×2 19808038
ドライブシャフト Drive shaft Achswelle Arbre d'entraînement

ギャボックスジョイント(長)

BC22 ×1 19808070
Gearbox Joint (long) Getriebegehäuse-Gelenk (lang) Accouplement de pont (long)

BC23 ×1 19808070
Gearbox Joint (short) Getriebegehäuse-Gelenk (kurz) Accouplement de pont (court)

BC24 ×1 19440510 ベベルギヤ R Bevel gear (right) Kegelrad (rechts) Pignon conique (droit)
BC25 ×1 19440510 ベベルギヤ L Bevel gear (left) Kegelrad (links) Pignon conique (gauc)
ベルギヤ S Small bevel gear Kegelrad klein Petit pignon conique
6mmスナップピン Snap pin 2 Federstift Epinglo métallique

FAST ATTACK VEHICLE

(2011)

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préavis.

PARTS CODE

19335606	Chassis
19005157	A Parts
19005158	B & C Parts
19000238	D Parts
19005160	E Parts
19005162	F & R Parts (2pcs. each)
19335611	Roll Bar
10115065	P Parts
10445007	Bumper
14305113	Bumper Support
18000054	6x95mm Rubber Tubing (BA16)
13555063	Front Suspension Shaft
14305114 *1	Front Damper Mount (BA13 x1)
13555066 *1	Rear Suspension Shaft (BA10 x1)
19805629 *4	3x12mm Tapping Screw (BA3 x4)
19804405	3x6.5mm Spacer (BA8 x10)
19804401	3x20mm Shaft (BA9 x2)
19804159	3x10mm Screw (BA2 x10)
19805859 *2	3x15mm Screw (BA1 x4)
19804364	3mm Lock Nut (BA6 x10)
19805557 *1	4mm Flange Lock Nut (BA5 x4)
19804489	Damper Shaft (BA11 x4)
19805062	Spring Mount (BA14 x2)
19805083	Front Coil Spring (BA12 x2)
19805303	Adjuster Rod (75mm, 59mm) (BB10 x1, BB11 x1)
13555062	7x68mm Aluminum Shaft (BB13)
19804394	2.6x10mm Binding Screw (BB2 x5)
19805662	3x10mm Flange Tapping Screw (BB6 x5)

19804163	3x27mm Screw (BB1 x10)
19808043	2x12mm Screw (BB3 x2)
19805897	3mm Flange Nut (BB7 x10)
19805758	2mm Washer (BB9 x5)
10445563	4mm Adjuster (BB12 x3)
19805091	Urethane Band (4pcs.)
16274018	Dust Seal (BB15)
16275013	Switch Cover (BB14)
19808268	Axle Stay (BC19...etc.)
14305111	Rear Arm Holder L (BC26)
16255002	Joint Boot (BC18)
14305110	Gearbox Mount (BC30)
10555015	1150 Plastic Bearing (BC8 x10)
19805636 *3	3x6mm Screw (BC4 x2)
19805895	3x20mm Screw (BC2 x10)
19804490	5mm Hub Washer (BC6 x2)
19805853	3x8mm Screw (BC3 x5)
13555048	5x21mm Shaft (BC21)
19805556 *2	2x8mm Screw (BC5 x10)
19804491	5x10mm Screw (BC1 x4)
19804230 *2	2mm Nut (BC7 x10)
19805334 *1	4x8mm Brass Pipe & 3x15mm Screw (BC11 x2, BA1 x2)
19808070	Gearbox Joint (Long & Short) (BC21, BC22)
19808038	Drive Shaft (BC21 x2)
19808039	Wheel Axle (BC20 x2)
19805102	1ST, 18T Pinion Gear(BC16, BC17)
19805185 *1	850 Metal Bearing (BC9 x2)
19804492	Rear Coil Spring (BC15 x2)
14305112	Rear Arm Holder R (BC29)

15040013	Spring (BC14)
19805702	6mm Snap Pin (BC27 x10)
19440510	Bevel Gear Large (L & R), Small (BC24 x1, BC25 x1, BC26 x3)
19335607	Differential Gear, Counter Gear
19805108	Front Tire (2pcs.)
19805049	Rear Tire (2pcs.)
16095003	Antenna Pipe (30cm)
11420495	Sticker
11051951	Instructions
50038	Tool Set (Box Wrench, 1.5 & 2.5mm Hex Wrench, BA4 x4)
50171	Heat Resistant Double-Sided Tape
50395	Front Upright (BA15 x2)
50575	2.6x10mm Tapping Screw (BB5 x5)
50576	3mm Grub Screw (BA4 x10)
50577	3x10mm Tapping Screw (BB4 x10)
50586	3mm Washer (BB8 x15)
50590	4mm Ball Connector (BA7 x5)
50594	2x10mm Shaft (BC13)
50595	Nylon Band w/Metal Hook (10pcs.)
53689	540-J Motor
84195	3mm O-Ring Black (BC10x10)
87099	Cera-Grease HG

部品請求について
