MODE D'EMPLOI Super Sherman TAMIYA
- Ce modèle est à construire. Suivre le manuel d'instructions pour en effectuer l'assemblage. Pour l'utilisation, la peinture et les marquages, se reporter aux instructions spécifiques: notice d'utilisation, liste des pièces et guide de décoration.
組み立てる前に用意する物
ITEMS REQUIRED
Emetteur 4 voies (possédant une commande pouvant être modifiée en type retour au neutre), récepteur, pack d'accus x 1, chargeur, batteries pour l'emetteur, outils, colle et peinture sont requis pour une utilisation passionnante.
Une commande de type retour au neutre est une commande n'opérant que lorsqu'elle est poussée ou tirée avec le doigt et qui revient à la position neutre lorsqu'on la relâche.
L'assemblage requiert des outils. Se référer à cette page pour les outils recommandés.
Pour un niveau de finition plus réaliste, préparer du matériel de décoration (peintures, pinceaux, palette, chiffon etc). Les teintes Tamiya a utiliser pour décorer ce modèle sont répertoriées page 3.
- Apprêt : Pour peindre une surface métallique, ne pas utiliser un apprêt risquant d'attaquer le plastique. Le Metal Primer Tarniya est recommandé.
タミヤカタログ
4チャンネル受信機
4ch receiver
4-Kanal Empfänger
Récepteur 4 voies

走行用バッテリー専用充電器
Compatible Charger
Geeignetes Ladogerät
Chargeur compatible

Piles R6/AA/UM3 (1,5V) pour l'émetteur. (Ne jamais utiliser d'accus Ni-MH. Ne jamais utiliser d'accus dont la tension excède 1,5V par élément)
Se reporter aux instructions fournies avec l'émetteur pour connaître les piles utilisables.
《用意する工具》 TOOLS RECOMMENDED / BENOTIGTE WERKZEUGE / OUTILLAGE
+ドライバーL
+Screwdriver L
+Schraubenzieher L
Toumevis+L

Couteau de modeliste

瞬間接着劑
Instant cement
Sekundenkleber
Colle rapide

合成ゴム系接着剤
Outil à percer (foret de 2mm de diamètre)

★Un chiffon doux et un lime seront également utiles durant le montage.
●メタルプライマー / Metal primer / Metall-Grundierung / Apprêt pour le Métal
(Conseils pour la peinture)
Peindre en même temps toutes les pièces de même couleur avant de commencer l'assemblage. Les lignes de joint et de collage doivent être poncées avec du papier abrasif avant de peindre. L'application d'apprêt Tamiya met en évidence les défauts de surface. L'utilisation de peintures en bombes est recommandée pour couvrir de grandes surfaces et d'un pinceau pour les détails. Tamiya propose des aérographes et compresseurs de première qualité. Se renseigner vous auprès du revendeur Tamiya local pour plus d'informations à ce sujet.

- Bien lire et assimilier les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte.
L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure.
Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit).
Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche les pièces ou passer un sac plastique sur la tête.
RC SYSTEM & DMD CONTROL UNIT T-08 & DMD MULTI FUNCTION UNIT MF-07
Connecteur de batterie 7,2V pour l'alimentation des options.
SW1, SW2: Interrupteur de sélection de la cadence de tir
VR1: Volume
17 SW3: Interrupteur d'autodiagnostic.
Indicateur du flash du canon
CN7: Prise pour l'unité lumineuse du canon
Indicateur d'opération
CN6: Prise du recul
CN3: Prise pour DEL
CN4: Prise pour le haut-parleur
CN8: Prise pour le câble de connection
Connecteur pour les moteurs droit et gauche
Réglage de la direction
2) Réglage de la commande d'élévation du canon
Indicateur de marche droit et gauche
Interrupteur de courant
Bouton de réglage
Connecteurs pour les voies 1 à 4 du récepteur
Prise pour le câble de connection
Connecteur de batterie 7,2V pour le déplacement
Connecteur pour pivotement du canon (orange et gris)
Connecteur pour l'élévation du canon (jaune et gris)

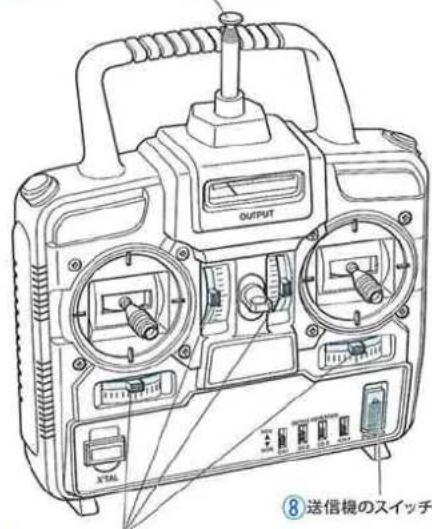

Antenne de l'émetteur
Niveau de charge
1 Levier de commande 1
1 Levier de commande 2
5 Trim de voie 4
Trim de voie 2
7 Commande de réglage R1 (Trim de voie 3: selection canon/mitrailleuse)
Commande de réglage R2 (rotation de la chenille)
Quartz de l'émetteur
Interrupteurs d'inversion
Interrupteur de l'émetteur
Antenne du récepteur
★Couper le détrompeur.
L'utilisation des anciennes télécommandes Sanwa requière le connecteur S (vendu séparément). Coupez le détrompeur sur le connecteur de l'unité de contrôle DMD et branchez comme indiqué. En raison d'un agencement différent des griffes sur les anciens modèles, une connection éronée peut endommager les composants électroniques. Les télécommandes Sanwa actuelles (blue case) ne requièrent pas ce câble. Coupez le détrompeur sur le connecteur de l'unité de contrôle DMD et branchez comme indiqué.

★ Bien étudier et comprendre les instructions avant de commencer l'assemblage.
★Il y a de nombreuses petites pièces, vis et écrous. Assemblez les avec attention en vous référant aux illustrations. Pour éviter tout problème et finir le modèle avec de bonnes performances, il est nécessaire de suivre les étapes du montage.

Ce symbole indique la référence des peintures Tamiya à utiliser.

●金属部品にそのままプラスチック塗料を塗ると乾燥後に剥がれ落ちてしまいます。塗装する前に必ずタミヤメタルプライマーを塗ってからプラスチック塗料をお使いください。
Make sure to apply metal primer prior to painting metal parts.
Vor dem Lackieren von Metallteilen muss Metallgrundierung aufgetragen werden.
Appliquer de l'apprêt pour surfaces métalliques avant de peindre les pièces en métal.

リターンローラーの組み立て
★Make 6.
★6 Satz anfertigen.
★Faire 6 jeux.

MR1×14

《リターンローラーB》
Installation des galets de retour
★右側も同様に取り付けます。
★ Découper la partie du boîtier retenant les poulies guides comme montré et couvrir le pignon moteur du carter de transmission (gauche). Fixer avec de la bande adhésive double face (noire).

MA3
×6

両面テープ(黒)
Adhésif double face (noir)


★Assembler à droite comme à gauche.
★S'assurer que la suspension reste solidaire.


● Faites une pause! Le char est équipé de sa transmission et de ses suspensions. Poussez doucement la caisse inférieur pour voir le fonctionnement réaliste des suspensions.

リヤパネルの組み立て
Rear panel assembly
Assemblage du panneau arrière

Mise en place des chenilles
★右側も同様に取り付けます。
Installation des piles de l'émetteur


Charging battery pack Aufladen des Akkupacks Charge du pack d'accus
Checking R/C equipment Überprüfen der RC-Anlage Vérification de l'équipement R/C
① 送信機のアンテナを伸ばします。

Vérification de l'équipement RC (DMD)
① Ettirer l'antenne de l'émetteur.
② Ettirer l'antenne du récepteur.
③ Connecter les connecteurs du récepteur.
④ Connector T-08 avec MF-07 avec le câcle de connection.
⑤ Connecter le haut-parleur.
⑥ Brancher les batteries chargées.
⑦ Régler au neutre.
⑧ Allumer.
⑨ Allumer.


- Ne pas connecter de boitier d'accus de réception au récepteur. Un mauvais branchement peut endommager les éléments électroniques.
★キットに付属のプロポセットをお使いの方は調整の必要はありません。下の項を飛ばして次にお進みください。
★For those using TAMIYA ATTACK 4WD TR SET, skip the step below.
★Wer das TAMIYA ATTACK 4WD TR SET benutzt, kann untenstehenden Schritt überspringen.
Si un ensemble TAMIYA ATTACK 4WD TR est employé, passer l'étape ci-dessous.
Vérification de l'unité DMD
★必ず順番に従って操作をしてください。
★Proceed in numbered order.
★Auf numerierte Reihenfolge achten.
★Procéder dans l'ordre numérique.

Einstellknopf drücken. Appuyer sur le bouton de réglage.
★ Clignotement alterné rouge, orange et vert.

Steer right stick from right to left. Rechten Knüppel von rechts nach links bewegen. Bougez la manette droite de droite à gauche.
★2と同じ点滅。
★ Clignotement alterné rouge, orange et vert.
Bougez la manette droite de haut en bas.

★2と同じ点滅。
Steer left stick from right to left. Linken Knüppel von rechts nach links bewegen. Bougez la manette gauche de droite à gauche.

★グリーンの交互点滅。
Push set button (all set). Einstellknopf drücken (alles eingestellt). Appuyer sur le bouton de réglage (réglage terminé).
★グリーン点滅。 ★Flashing green. ★Grün blinkend. ★Clignotement vert.


スピーカーユニットの搭載
★Note keeping receiver antenna outside as shown.
★ Die Antenne gemäß Abbildung nach außen führen.
★Veiller à laisser l'antenne du récepteur à l'extérieur.
受信機アンテナ線
Antenna cable Antennenrohr Fil d'antenne

★左に寄せて取り付けます。
Installation de la coque supérieure


●いよいよ車体の完成です。ここから先は砲塔の組み立てに入ります。とりあえず、7.2Vバッテリーは取り外し、DMD T-08のスイッチは切っておきましょう。
●Next step is turret assembly. Turn off the DMD T-08 and disconnect battery pack.
Nächster Schritt Zusammenbau des Turms. Stellen Sie die DMD T-08 ab und stecken Sie den Akku ab.
La prochaine étape est l'assemblage de la tourelle. Eteignez le DMD T-08 et déconnectez la batterie.

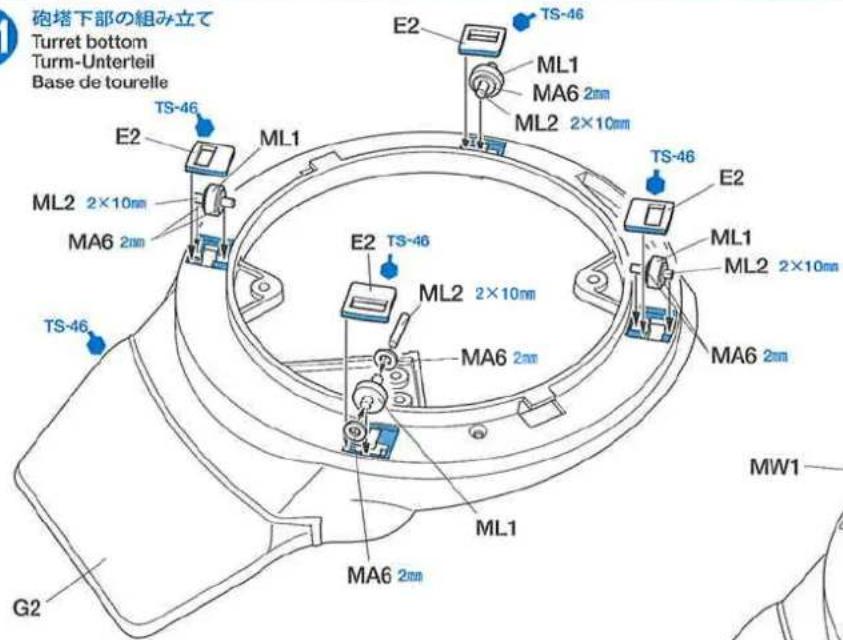

砲塔下部の組み立て
Turret bottom
Turm-Unterteil
Base de tourelle

《砲身上下ユニット》
Gun elevation unit
Unité d'élévation du canon


★Dカットに注意します。
★ Noter le méplat de l'arbre.


MA4
×2

MA6
×8

MC3
×2

MK4
×1

MK8
×1

ML2
×4

砲身の組み立て
Gun barrel
Kanonenrohr
Fût de canon
砲身
Gun barrel
Kanonenrohr
Fût de canon

TS-46

MB4×1

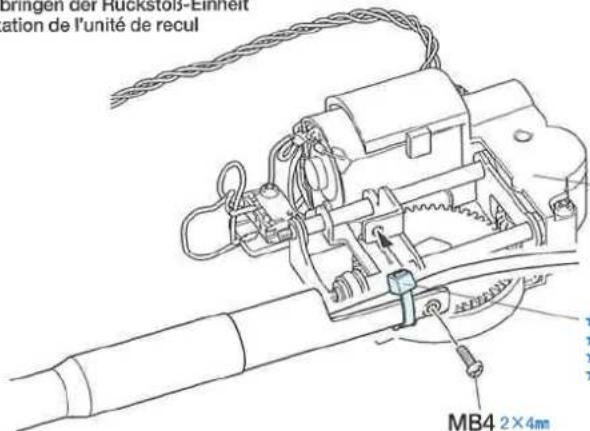

Fixation de l'unité de recul



リコイルユニット
Recoil unit
Rückstoß-Einheit
Unité de recul
Gun barrel base

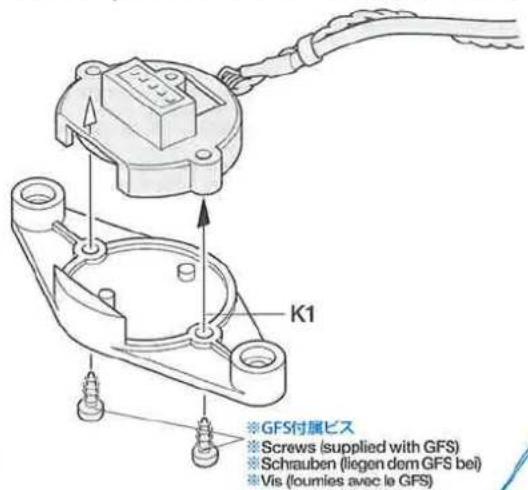

Fixation de l'embase de simulateur de combat
《別売のバトルユニットを取り付ける方》
Fixation du système de simulation de combat (disponible séparément)

★GFSベースを止めていたビスを取り外し、K1を取り付けます。後からGFSベースを取り付けるのは大変困難です。同時に組み込んでください。
★Remove tapping screws from GFS base and use them to attach K1.
★Die Schneidschrauben aus der GFS Grundplatte herausdrehen und sie dann zum Befestigen von K1 verwenden.
★Enlever les vis taraudeuses de la base du GFS et les utiliser pour fixer K1.


MA3×2

砲身の基部の取り付け
Fixation de l'avant de la tourelle
《砲身基部の組み立て》
Turret front
Turm-Vorderseite
Avant de tourelle
ML3 3×14mm

《アジャスターロッド》
Adjuster rod
Zugstange
Barre d'accouplement



Fixation du fût de canon
アジャスターロッド
Adjuster rod
Zugstange
Barre d'accouplement
★フラッシュユニットのコントロール部
を両面テープで固定します。
★Fixer les éléments de puissance de
l'unité de flash de tir à l'intérieur de la
tourelle avec de l'adhésif double face.
★防盾に砲身を通します。
★Pass gun barrel.
Das Kanonenrohr durchführen.
★Passer le tube du canon.


MA5
×2

砲塔下部の取り付け
Attaching turret bottom
Fixation de la base de tourelle
《マズルブレーキの取り付け》
Muzzle brake
Mündungsbremse
Frein de bouche


砲塔部品の取り付け
Fixation des pièces de tourelle

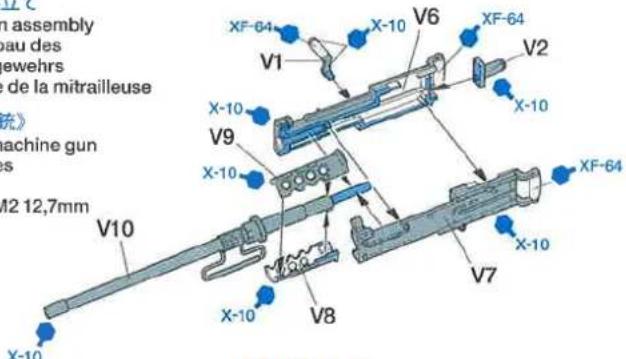

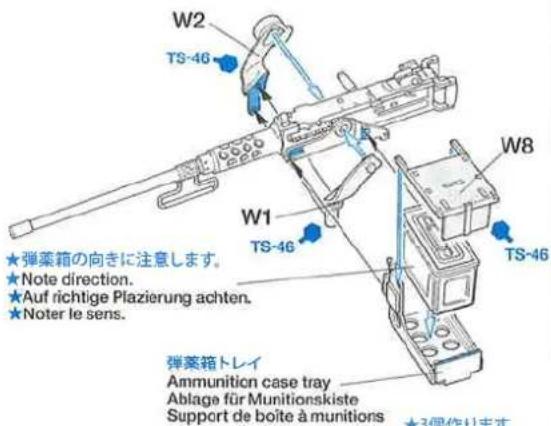

機銃の組み立て
Assemblage de la mitrailleuse
《12.7mm M2重機関銃》
Mitrailleuse lourde M2 12,7mm


《12.7mm 弹薬箱》
Support de boîte à munitions




Connections de tourelle
CN7
MF-07のCN7ソケットに接続。
Connector à la borne CN7 de MF-07.

★Pour déconnecter le câble de CN7, tenir le support et tirer la prise. Pour les autres câbles, utilisez une pince à becs longs.
★Brancher les connecteurs de même couleur.
★Connecter le connecteur de la base GFS à la borne CN1.


砲塔の取り付け
Attaching turret
Einbau des Turmes
Installation de la tourelle

12.7mm M2重機関銃
M2 12.7mm heavy machine gun
M2 12.7mm schweres
Maschinengewehr
Mitrailleuse lourde M2 12,7mm
★車体の溝に砲塔の出っ張りを合わせて矢印の方向に回します。ガリガリと音がして砲塔がしっかりはまった事を確認します。
★Align turret projections to grooves and rotate as shown. Be sure that the turret is installed correctly.
★Die überstehenden Nasen am Turm mit den Schlitzen in Reihe bringen und wie abgebildet drehen. Kontrollieren ob der Turm richtig fest ist.
★Allignez les encoches de la tourelle puis tournez la comme illustré. Assurez-vous que la tourelle est correctement installée.

車体の完成です。次のステップではオプション、アクセサリーの取り付けをおこない、迫力あるシャーマンに仕上げます。次に基本的な操作法オペレーションマニュアルを参考に操作などを説明します。それぞれの動きとサウンドが同調した追真のシャーマンのコントロールを楽しめます。
Your tank is completed! Next, you may attach various accessory parts to make your tank even more realistic. Then you will be ready to enjoy tank operation.
Ohr Panzer ist jetzt fertig. Als Nächstes können Sie verschiedene Zubehörteile anbringen, die den Panzer noch realistischer aussehen lassen. Nun steht dem Fahrpass nichts mehr im Wege.
- Votre char est terminé! Desormais il vous faudra fixer des pièces d'accisoires pour rendre votre char encore plus realiste. Après cela, vous pourrez vous réjouir du fonctionnement de votre char.

車体装備品の取り付け例1
Fixation du système de simulation de combat (disponible séparément).
《赤外LEDユニットの組み立て》
LED unit assembly
Assemblage du carter de DEL


★ Si le système de simulation de combat (disponible séparément) est installé, assembler le carter de DEL comme montré. Passer le connecteur du DEL au travers du périscope et de l'anneau de la tourelle avant de fixer l'unité de reception GFS.
Fixer le récepteur GFS sur la coupole.
Brancher le connecteur du DEL à la borne CN2 de MF-07.
Brancher le connecteur de l'unité de réception GFS à la borne CN1.
Enlever le connecteur factice de MF-07.
※Brancher le connecteur du DEL à la borne CN5 endommagera le DEL. Pour utiliser le système de simulation de combat, veuillez lire son manuel d'instructions.
Fût de canon 13450269
光ファイバー…×1
Optical fiber
Lichtleit-Faser
Fibre optique
17255034
LED....×1 17255019
LED
DEL
Unité de contrôle DMD T-08
17305095
スピーカーユニット…×1
Speaker unit
lautsprechereinheit
Haut-parleur
19720030
Unité Multifonction DMD MF-07
17305098
バッテリー分配器……×1
2-Way Connector
2-Wege-Stecker
Connecteur double
17255032
プロボ…×1
車体下部(金属)……×1
Lower hull (metal)
Bodenwanne (Metall)
Coque inférieure (métal)
14005091
砲塔旋回ユニット……×1
Turret rotation unit
Turmdreh-Einheit
Unité de rotation de la
tourelle
14205020
アンテナ……×1
Antenna
Antenne
15365007
《付属のプロポセット》
Nécessite un émetteur 4 voies, un récepteur, un pack d'accus Ni-Cd 7,2V Tamiya Racing Pack et un chargeur compatible.
7.2Vバッテリー専用充電器×1

Plaquette de bras arrière

MS4
×6

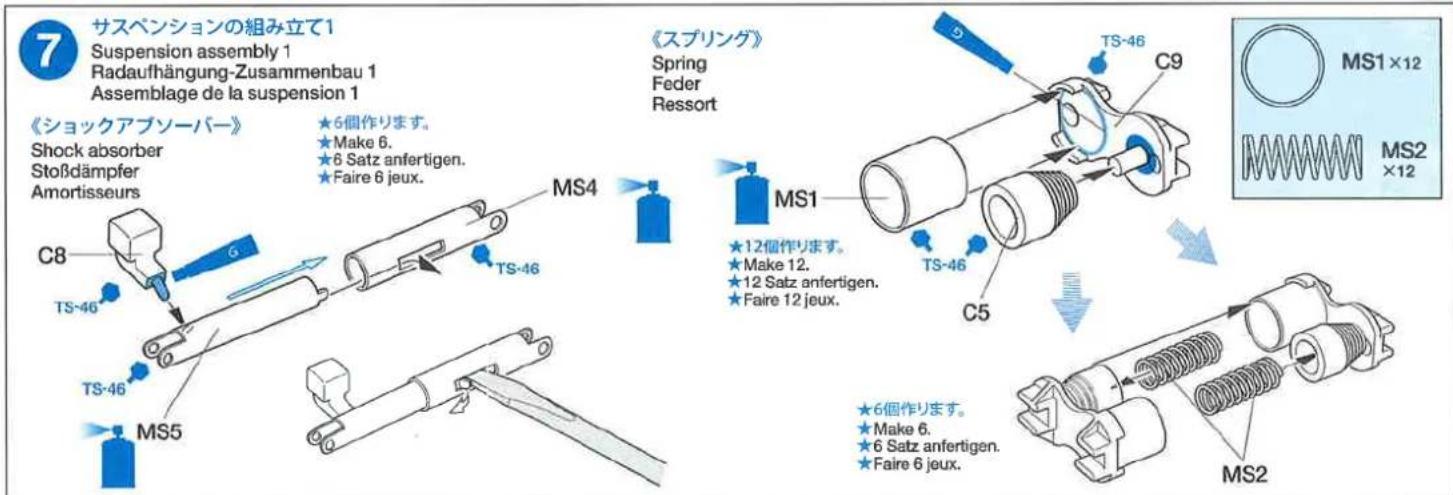

ショックアブソーバーA
Shock absorber A
Stoßdämpfer A
Amortisseur A

MS5
×6
ショックアブソーバーB
Shock absorber B
Stoßdämpfer B
Amortisseur B

MS6 ×6
サスベンションアーム受け
Canon de la mitrailleuse

MK2機関銃銃身カバー
×1
Carter du canon de mitrailleuse

MK3×
3mm板ラグ
Terminal
Anschlußklemme
Cosse

MK4
×1
50588
(1)基因通过控制 通过控制

MK5×1
21mmアジャスターロッド
Adjuster rod
Zugstange
Barre d'accouplement

MK6 ×1
LEDハウジング
LED housing
LED Gehäuse
Logement de la DEL

MK7
×1 Gun barrel sprin
Roulette de tourelle

ML2
×4
50594

ML3
×2
[Non-Text]
2×10mmシャフト
Shaft
Achse
Axe
3×14mmシャフト
Shaft
Achse
ステ一部品袋詰
STAY PARTS BAG

MY3 サポートシャフト
×1
Support shaft
Stützachse
Axe support

MY2 ×1
15mmパイプ
Pipe
Schlauch
Gaines
MY4 ×1
アンテナステー
Antenna stay
Antennenhalter
Support d'antenne

MY7
×6
4mmワッシャー
Washer
Beilagscheibe
Rondelle
シャフト袋詰
SHAFT BAG
19415791
12.4.2023

MU1
×12
ホイールシャフト
Wheel shaft
Radachse
Arbre de roue

スペーサ
Spacer A
Distanzring A
(1)
Entretoise A

MU2
MOZ
リターンローラーシャフトA
Return roller shaft A
Axe de galet de retour A

リターンローラーシャフトB
Return roller shaft B
Axe de galet de retour B
(No text)
Tournevis pour réglages
両面テープ(白)……×1
Adhésif double face (blanc)

ポリキャップ…×1
Poly cap
Kunststoff-Nabe
Bague nylon
10443027

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préavis.
PARTS CODE
| 10335272 | Upper Hull |
| 14005091 | Chassis |
| 10006889 | A Parts (A1-A33) |
| 10006890 | B Parts (B1-B18) |
| 10006891 *2 | C Parts (C1-C15) |
| 19005999 | D Parts (D1-D25) |
| 19005995 | E Parts (E1-E31) |
| 19005996 | G Parts (G1 & G2) |
| 19115122 | J Parts (J1-J3) |
| 19115299 | K Parts (K1-K3) & Turret Ring (MW1), Roller (MW2) |
| 10115400 | Q Parts (Q1 & Q2) |
| 19225123 | V Parts (V1-V14) & W Parts (W1-W8) |
| 10225192 *2 | Y Parts (Y1-Y23) |
| 14205022 | Gearbox L |
| 14205023 | Gearbox R |
| 19415798 | Tracks |
| 13450269 | Gun Barrel |
| 19415499 | Suspension Bag |
| 19415501 | Suspension Support Bag (6 pcs.) |
| 19415788 | Metal Parts Bag (MP1-MP4) |
| 14305414 | Safety Fender R (MP2) |
| 14305415 | Safety Fender L (MP1) |
| 19401692 | Stay Parts Bag (MY1-MY7) |
| 14305618 | Recoil Stay (MY1) |
| 19401691 | Tool Bag (MT1 & MT2 ...etc.) |
| 10443027 | Poly Cap (4 pcs.) |
| 19415793 | Oilless Metal Bearing Bag (MR1 x14) |
| 19415794 | 850 Oilless Metal Bearing Bag (MQ1 x24) |
| 19415791 | Shaft Bag (MU1-MU5) |
| 19465806 | Screw Bag A (MA1-MA7) |

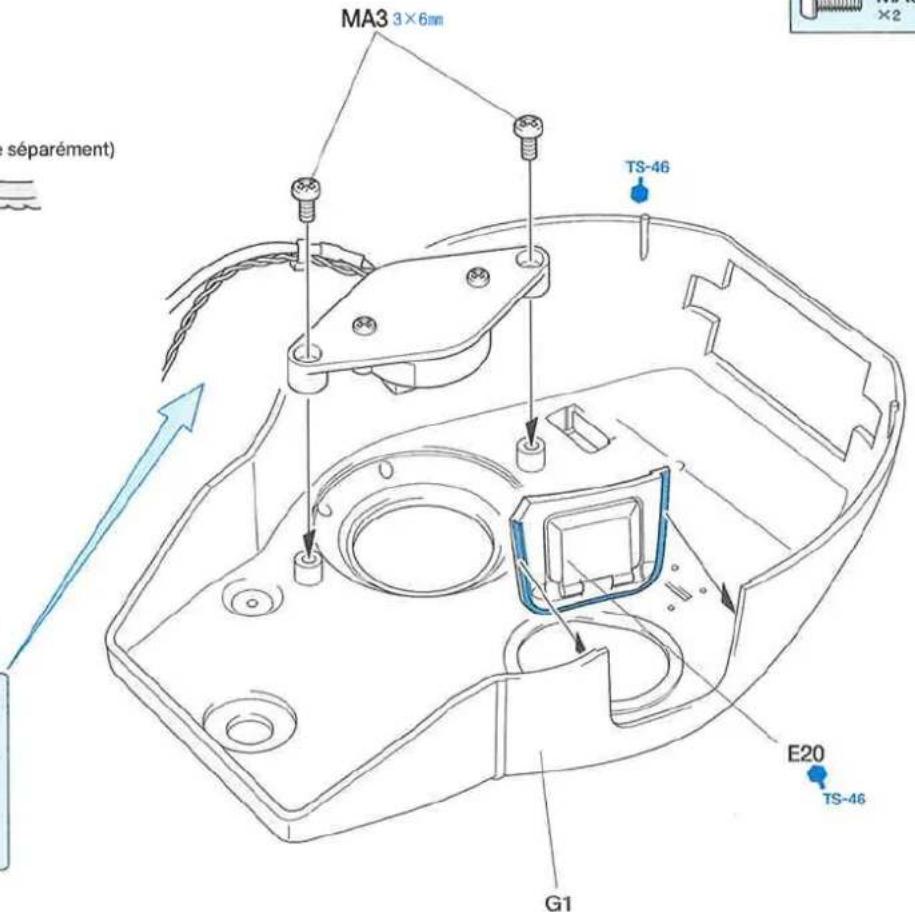

| 19805636 *4 | 3x6mm Screw (MA3 x2) |
| 19804230 | 2mm Nut (MA7 x10) |
| 19805758 *6 | 2mm Washer (MA6 x5) |
| 19465581 | Screw Bag B (MB1-MB7) |
| 19804158 *3 | 2x4mm Screw (MB4 x10) |
| 19805556 *1 | 2x8mm Screw (MB3 x10) |
| 19805853 | 3x8mm Screw (MB1 x5) |
| 19442103 *5 | 3x8mm Tapping Screw (MB2 x2) |
| 19808244 *1 | 3mm Nut (MB6 x10) |
| 19465807 | Screw Bag C (MC1-MC7) |
| 19805895 | 3x20mm Screw (MC1 x10) |
| 19804286 *1 | 3x6mm Countersunk Head Screw (MC3 x4) |
| 19805889 *1 | 2mm Lock Nut (MC6 x10) |
| 19805897 | 3mm Flange Nut (MC5 x10) |
| 14205024 | Recoil Unit (MY1) |
| 17255018 | Flash Unit |
| 14205020 | Turret Rotation Unit |
| 14205021 | Gun Elevation Unit |
| 15365007 | Antenna |
| 17255020 | Communication Cable |
| 17255019 | LED |
| 17255034 | Optical Fiber |
| 17255032 | 2-Way Connector |
| 19415790 | Machine Gun Bag (MK1-MK8) |
| 19441278 | Turret Roller Bag (ML1-ML3) |
| 19720030 | Speaker Unit |
| 19415795 | Rubber Wheel A (MH1 x28) |
| 19415497 | Rubber Wheel B (MH2 x4) |
| 15425033*1 | Drive Sprocket B (MV4) |
| 15425034*1 | Drive Sprocket A (MV3) |
| 15415049*7 | Suspension Arm (MV1) |
| 15415077*1 | Idler Wheel (MV2) |
| 17305095 | DMD Control Unit T-08 |
| 17305098 | Multi Function Unit MF-07 |
| 19495652 | Decal Bag |
| 11255087 | Finishing Guide |
| 11051875 | Operation Manual |
| 11285119 | Parts List |
| 11051874 | Instructions |
