Type de produit	Jouet radiocommandé (RC) à assembler
Marque	Tamiya
Modèle	RC Suzuki Jimny JB23 - MF-01X
Échelle	1/10
Dimensions (L x l x h)	Environ 390 x 220 x 190 mm
Poids	Environ 1,2 kg (hors batterie et émetteur)
Châssis	MF-01X (M-Chassis 4x4)
Moteur	Moteur électrique 540 de type brushed (inclus)
Alimentation recommandée	Batterie NiMH 7,2 V ou LiPo 2S (non incluse)
Émetteur requis	Émetteur 2 canaux (non inclus)
Fonctions principales	Marche avant/arrière, direction, freinage
Vitesse maximale	Environ 20 km/h (selon batterie et motorisation)
Autonomie	Environ 10-15 minutes selon utilisation et batterie
Entretien et nettoyage	Nettoyer après usage avec un chiffon sec; lubrifier les pièces mobiles avec de l'huile silicone
Sécurité	Ne pas utiliser dans l'eau ou sur sol mouillé; toujours couper l'alimentation après utilisation
Pièces détachées et réparabilité	Pièces de rechange disponibles via Tamiya ou revendeurs spécialisés; réparation possible par le propriétaire
Informations générales	Kit à assembler; nécessite peinture et décalcomanies; compatibilité avec accessoires optionnels Tamiya

FOIRE AUX QUESTIONS - RC Suzuki Jimny JB23 - MF-01X TAMIYA

Quel type de batterie dois-je utiliser ?

Ce modèle fonctionne avec une batterie NiMH 7,2 V ou LiPo 2S. Assurez-vous que la batterie est compatible avec le connecteur Tamiya standard.

Quelle est la durée de fonctionnement ?

L'autonomie varie de 10 à 15 minutes selon la batterie et le style de conduite. Il est recommandé d'avoir plusieurs batteries pour prolonger le plaisir.

Le modèle est-il prêt à rouler (RTR) ?

Non, c'est un kit à assembler. Vous devez monter le châssis, installer l'électronique et peindre la carrosserie. L'émetteur, le récepteur, la batterie et le chargeur ne sont pas inclus.

Quelle est la vitesse maximale ?

Avec un moteur 540 standard et une batterie 7,2 V, la vitesse atteint environ 20 km/h. L'installation d'un moteur plus puissant peut augmenter la vitesse.

Le modèle est-il adapté aux débutants ?

Oui, le châssis MF-01X est assez simple à assembler et à piloter. Cependant, l'assemblage demande un peu de patience et de compétences de base en modélisme.

Puis-je utiliser une batterie LiPo ?

Oui, une batterie LiPo 2S (7,4 V) convient. Veillez à utiliser un chargeur LiPo adapté et à respecter les consignes de sécurité.

Comment entretenir le modèle ?

Après chaque utilisation, nettoyez les poussières avec un pinceau. Lubrifiez les paliers et les engrenages avec de l'huile silicone. Vérifiez les vis et les connexions.

Où puis-je trouver des pièces de rechange ?

Les pièces détachées sont disponibles chez les revendeurs Tamiya ou en ligne. Utilisez les références indiquées dans la notice.

Le modèle est-il étanche ?

Non, il n'est pas étanche. Évitez de rouler sur l'herbe mouillée, dans l'eau ou sous la pluie pour éviter d'endommager l'électronique.

Quelle est la difficulté d'assemblage ?

Le niveau de difficulté est moyen. Le manuel fourni est très détaillé avec des illustrations. Comptez environ 4 à 6 heures pour l'assemblage complet.

MODE D'EMPLOI RC Suzuki Jimny JB23 - MF-01X TAMIYA

★Caractéristiques pouvant être modifiées sans information préalable.

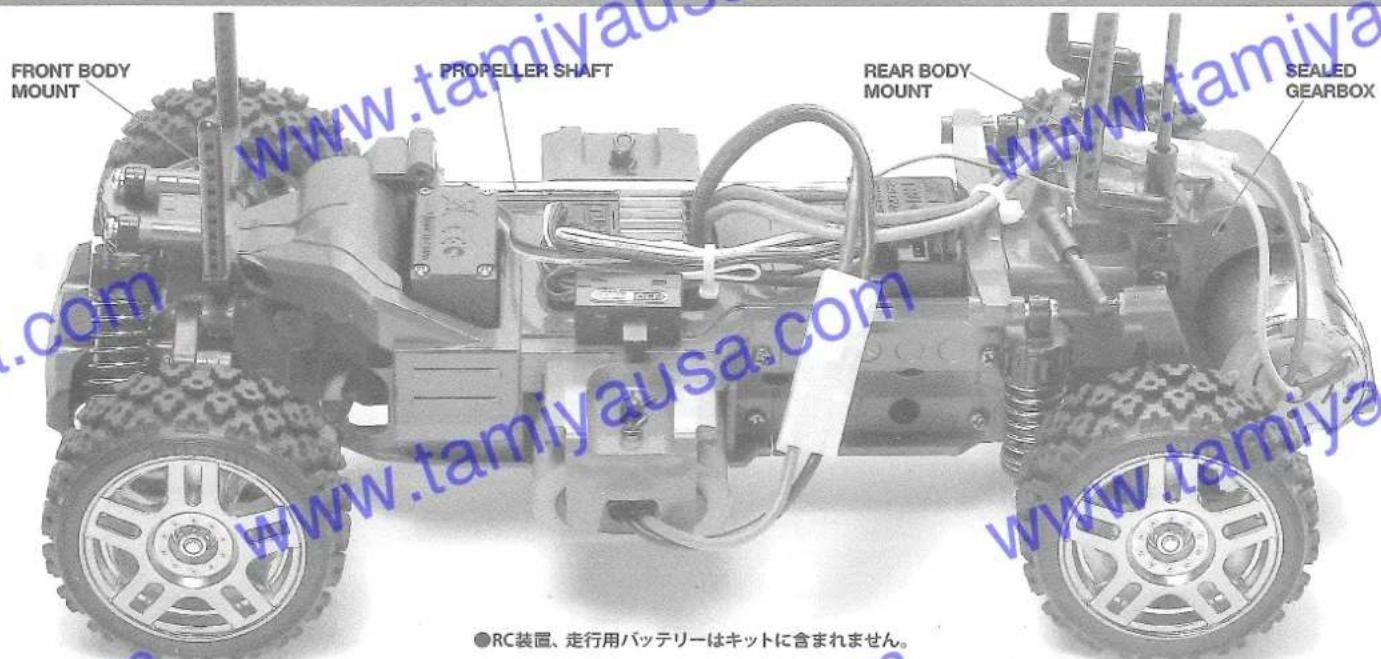

1.10 R/C 4WD HIGH PERFORMANCE CAR

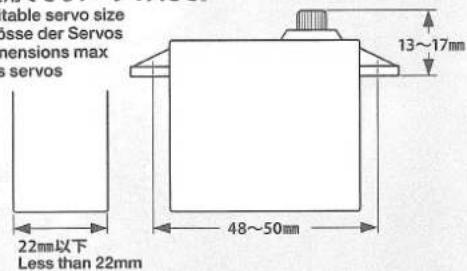

Dimensions max des servos

★Utiliser un servo de taille standard. Un mini-servo ne peut pas être installé.

RADIO CONTROL UNIT

Pour piloter ce modèle, nous vous suggérons d'employer un ensemble de radiocommande 2 voies standard avec variateur de vitesse électronique (récepteur et variateur de taille mini et servo de taille standard recommandés).

★Lire et suivre les instructions fournies avec l'ensemble R/C.

ALIMENTATION

Le moteur qui équipe ce modèle peut être alimenté par un pack d'accus Tamiya. Charger le pack selon les indications du manuel du pack et du chargeur.

Ensemble R/C 2 voies avec variateur électronique

★Récepteur et variateur électronique de petite taille recommandés.

Se référer à la notice de la carrosserie pour la peindre. La réaliser selon votre choix à l'aide des peintures Tamiya.

《用意する工具》

RECOMMENDED TOOLS

BENÖTIGTE WERKZEUGE

OUTILLAGE

ラジオペンチ

Long nose pliers

Flachzange

Pinces à becs longs

★Une clé de 5mm, du nettoyant RC en spray, une lime, un chiffon, et un pied à coulisse seront également utiles.

- Bien lire et assimiler les instructions avant de commencer l'assemblage. La construction du modèle par un enfant doit s'effectuer sous la surveillance d'un adulte. - L'assemblage de ce kit requiert de l'outillage, en particulier des couteaux de modélisme. Manier les outils avec précaution pour éviter toute blessure. - Lire et suivre les instructions d'utilisation des peintures et ou de la colle, si utilisées (non incluses dans le kit). - Garder hors de portée des enfants en bas âge. Ne pas laisser les enfants mettre en bouche ou sucer les pièces, ou passer un sachet vinyl sur la tête.

1. Emetteur: sert de boîtier de commande. Les actions sur le manche de direction/volant ou sur le manche de gaz/gâchette sont converties en signaux radio transmis par le biais de l'antenne. Volant/Gâchette: permettent de contrôler respectivement la direction et le régime moteur du modèle.
2. Récepteur: capte les signaux de l'émetteur, les convertit en impulsions et contrôle les mouvements du(des) servo(s) et le variateur électronique de vitesse.
3. Variateur électronique de vitesse: reçoit un signal du récepteur et régule la quantité de courant alimentant le moteur.
4. Servo de direction: convertit les signaux émanant du récepteur en mouvements mécaniques.

☆Assimilez les instructions parfaitement avant l'assemblage. ☆Il y a beaucoup de petites vis, d'écrous et de pièces similaires. Les assembler soigneusement en se référant aux dessins. Pour éviter les erreurs suivre les stades du montage dans l'ordre indiqué.

Graisser les endroits indiqués par ce Graisser d'abord, assembler ensuite.

※の部品はキットには含まれていません。

Les pièces marquées ※ ne sont pas incluses dans le kit.

1

★Assembler le châssis en fonction des caractéristiques indiquées dans les instructions de la carrosserie. Si aucune caractéristique n'est fournie, utiliser les réglages standard.

Le texte de base s'applique aux réglages suivants : Empattement .... Empattement M (Moyen) Garde au sol .... Haute

ホイールベース

Wheelbase

Radstand

Empattement

- Choisir l'empattement en fonction des informations fournies avec la carrosserie. Suivre les instructions spécifiques pages 11 à 13 pour l'assemblage.

《ショートホイールベース》

Short wheelbase

Kurzer Radstand

Empattement court

《ミドルホイールベース》

Middle wheelbase

Mittlerer Radstand

Empattement moyen

《ロングホイールベース》

Long wheelbase

Langer Radstand

Empattement long

車高

Ground clearance

Bodenfreiheit

Garde au sol

Gardes au sol basse et haute nécessitent des pièces différentes. Suivre les instructions spécifiques de ce manuel.

《ロー・ポジション（スタンダード）》

Low

Niedria

Basse

《ハイ・ポジション》

High

Hoch

Haute

2\~11

Les pièces marquées ※ ne sont pas incluses dans le kit.

3

BA8×3

2×8mmタッピングビス

Tapping screw Schneidschraube Vis taraudeuse

BA10 ×2 9mmワッシャー Washer Beilagscheibe Rondelle

★Utiliser le spray de nettoyant RC pour enlever toute trace de graisse avant de fixer.

走行用バッテリーの充電

Chargement de la pack d'accus

★Utiliser un chargeur compatible avec les pack d'accus (disponible séparément). Se référer et lire attentivement les instructions et les précautions d'emploi fournies avec le chargeur et la batterie.

リヤデフギヤの組み立て

★Apposer de la bande mousse.

BA6 3×10mm

Couronne intermédiaire

リヤデフギヤ

Differential gear (rear) Differentialgetriebe (hinten) Diférentiel (arrière)

BA14 5×40mm

5

BA12
×2
1150メタル
Metal bearing
Metall-Lager
Palier en métal

BA13
×1
1150プラベアリング
Plastic bearing
Plastik-Lager
Palier en plastique

スポンジシート (20×100mm)
Sponge tape
Schaumgummi-Klebeband
Bande mousse

★Utiliser le spray de nettoyant RC pour enlever toute trace de graisse avant de fixer.

6

BA6×3
3×10mmタッピングビス

Tapping screw
Schneidschraube
Vis taraudeuse

BA15×1
5×21mmシャフト
Shaft
Achse
Axe

7

Vis taraudeuse

BA9 ×2
5mmピローボール
Ball connector
Kugelkopf
Connecteur à rotule

★Appliquer de la graisse à l'extrémité de la vis si

l'assemblage est trop juste.

タミヤカタログ

Vérification de l'équipement R/C

① Mettre en place les piles.

② Déployer l'antenne du récepteur.

③ Charger complètement la batterie.

④ Allumer l'émetteur.

⑤ Allumer le récepteur.

⑥ Placer les trims au neutre.

⑦ Position "Reverse" pour le servo de direction.

⑧ Le volant de direction au neutre.

⑨ Servo au neutre.

⑩ Après installation du sauve-servo,

éteindre l'ensemble R/C et débrancher les connecteurs.

《ラジオコントロールメカのチェック》

Vérification de l'équipement R/C

★Se référer au manual inclus avec l'équipement R/C.

*S'assurer que le servo est au neutre avant assemblage.

★Utiliser P5 et BA7 avec des servos Tamiya. Se reporter au tableau ci-dessous pour d'autres marques de servos.

★サーボがニュートラルの状態

で図のように取り付けます。

★Monter comme indiqué avec le servo au neutre.

⑩ 取り付け後、送受信機の

スイッチを切り、走行用

バッテリーもはずしてお

きます。

Schraube des Servohorns / Choix du palonnier de servo

★Pour d'autres marques de servos, remplacer la vis de palonnier par la vis 10mm incluse dans ce kit, en utilisant ce tableau pour choisir la vis correcte. S'il n'y a pas de vis compatible, contacter le fabricant du servo.

★サーボからビスを外します。

★Enlever la vis originale du

palonnier.

★Examiner la vis et déterminer le type.

★ Vérifier l'épaisseur de la vis sur le tableau ci-dessous. Utiliser la vis choisie.

タッピングビス

Tapping screw

★Utiliser une pièce adaptée au servo.

《P5》

《P6》

9

Avec servo Tamiya TSU-03

BA2 3×18m

★仮止めしておきます。

★Fixer avec l'axe longitudinal du servo dans la position montrée.

《他サーボの取り付け（位置調整例）》

Avec d'autres servos (ajustement de la position)

★Fixer de façon à ce que le servo soit dans la position montrée à gauche, en utilisant B16, B17 ou B18 si nécessaire.

B16\~B18

★中心位値調整に利用します。

★Utiliser pour régler la position.

★仮止めしておきます。

: Si B18 est utilisée, ou sans

entretoise

BA1

3×20mm

:B16、B17使用時。

: When using B16 or B17

: Si B16 ou B17 est utilisée

袋詰Bを使用します

★Si les câbles du servo sont au contact de A3, découper la partie de A3 concernée.

12

BA8×3

2×8mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BA10 ×2

9mmワッシャー

Washer

Beilagscheibe

Rondelle

BA18 ×1

ベベルシャフト

Star shaft

Stern-Achse

Support de satellite

BA19×2

ベベルギヤ(大)

Large bevel gear

Kegelrad groß

Grand pignon conique

BA20×3

ベベルギヤ(小)

Small bevel gear

Kegelrad klein

Petit pignon conique

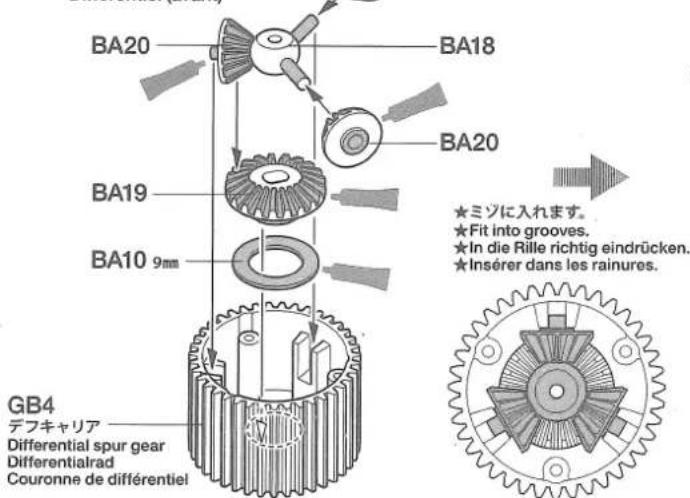

フロントデフギヤの組み立て

Différentiel (avant)

13

BA13
×5

★Fixer avec de la colle pour caoutchouc synthétique.

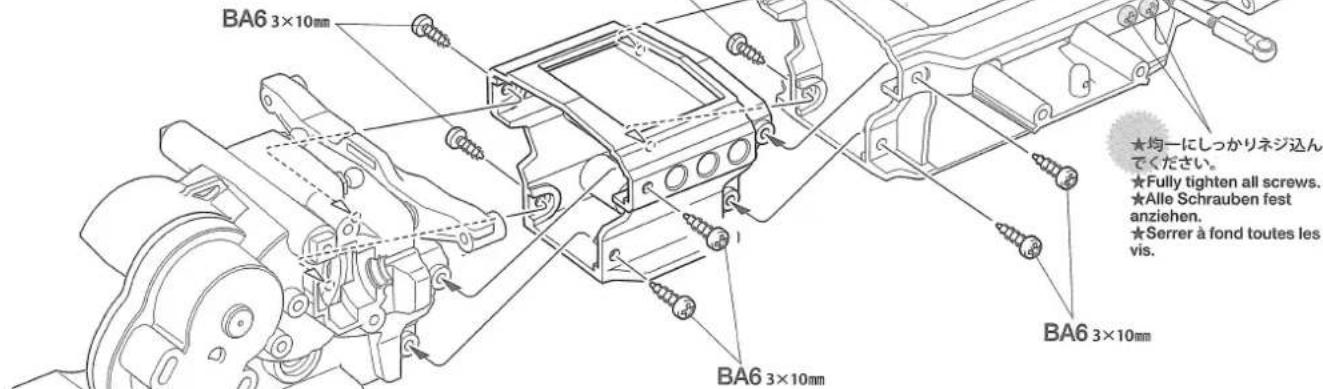

シャーシの組み立て

Chassis

Châssis

プロペラシャフトの組み立て

Propeller shaft

Antriebswelle

Cardan

★Fixer avec de la colle pour caoutchouc synthétique.

★Fixer avec de la colle pour caoutchouc

synthétique.

プロペラシャフトの組み立て

Propeller shaft

Antriebswelle

Cardan

Mise en place de cardan

袋詰Cを使用します

BAG C / BEUTEL C / SACHET C

19

BA6 ×4

3×10mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

BC4 ×2

3×18mm両ネジシャフト

Threaded shaft

Gewindestange

Tige filetée

BA17 ×4

5mmアジャスター

Adjuster

Einstellstück

Chape à rotule

リヤアームの組み立て

Rear arms

Hinteren Armes

Triangles arrière

BA6 3×10mm

★締めすぎないようにします。

★Do not overtighten.

★Ne pas serrer trop.

Fixation des triangles arrière

★Appliquer de la graisse à

l'extrémité de la vis si

l'assemblage est trop juste.

Joint torique (noir)

BC7×2

ホイールアクスル

Wheel axle

Rad-Achse vorne

Axe de roue avant

25

BC3
×2

3×32mmスクリュービン

Screw pin

Schraubzapfen

Cheville à vis

BC8×2

ドライブシャフト

Drive shaft

Achswelle

Arbre d'entraînement

LOW

ロー・ボンション

《ロー・ポジション》

Low

Niedria

Basse

★取り付け位置に注意。

Step screw Paßschraube Vis décolletée

BC2×2

3×46mmスクリューピン

Screw pin Schraubzapfen Cheville à vis

BC5 ×2

Arbre d'entraînement

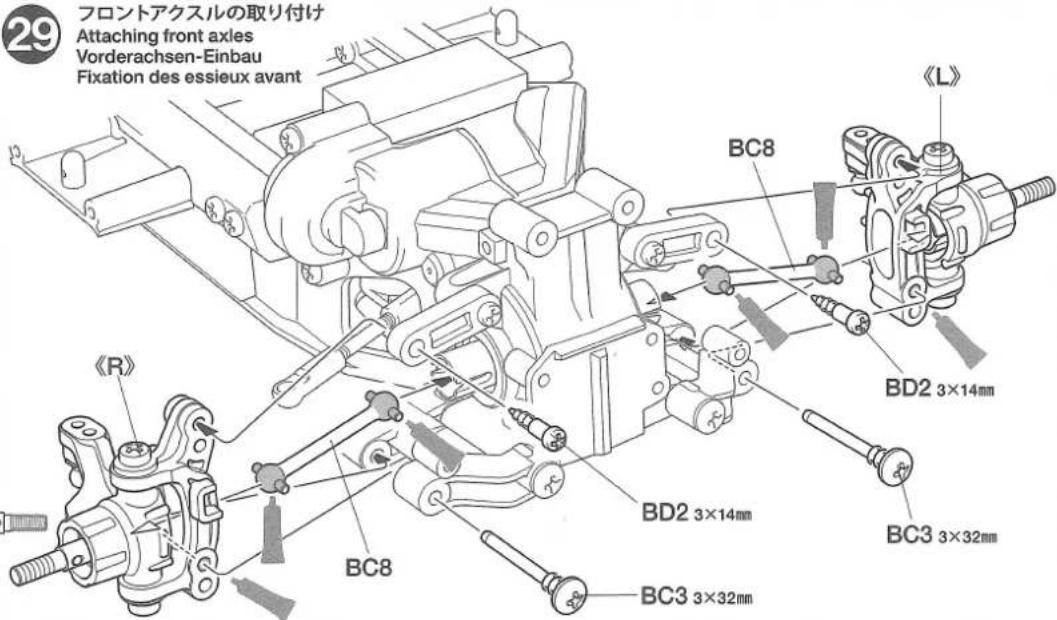

Fixation des essieux avant

0-ホンショ
《ロー・ポジション》

Low

Niedria

Basse

★取り付け位置に注意。

Arbre d'entraînement

- Ce châssis est conçu pour la piste ou les surfaces planes.

Eviter les situations risquant d'endommager la transmission, comme par exemple de grands sauts.

BD3 ×1

3×3mmイモネジ Grub sci

Madenschraube Vis pointeau

BD6 ×1

Pignon moteur 16 dents

Motor plate Motor-Platte Plaquette-moteur

★Ne pas installer un pignon qui endommagerait le moteur et la transmission.

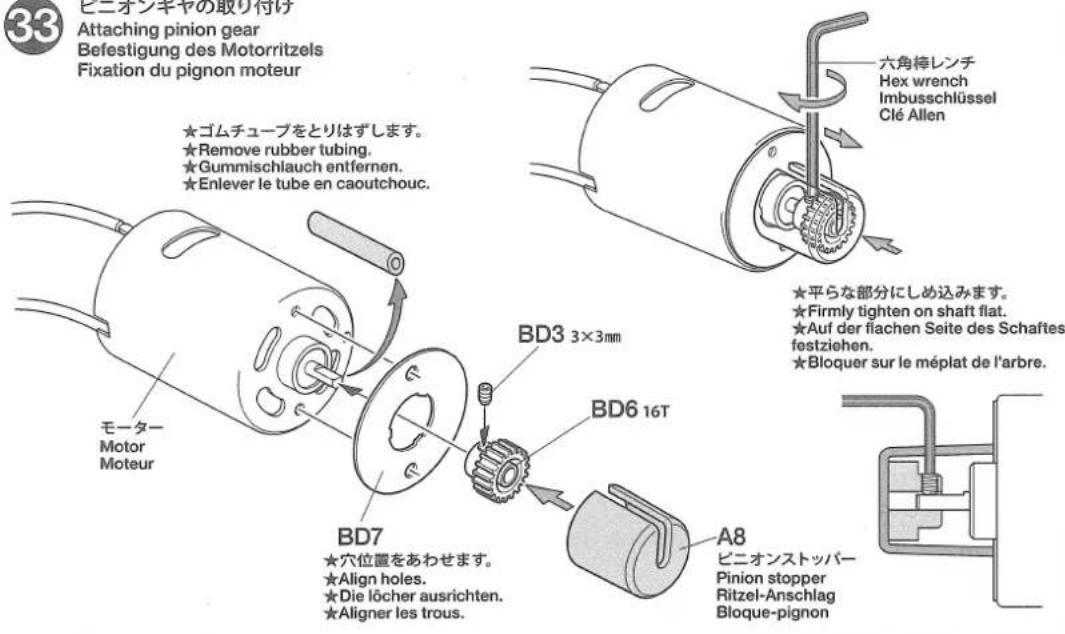

ピニオンギヤの取り付け

Attaching pinion gear Befestigung des Motorritzels Fixation du pignon moteur

Attaching motor Motor-Einbau Fixation du moteur

★Vérifier l'écartement du pignon à travers le trou. Ajuster l'écartement pour la libre rotation des pignons. Si le modèle roule lente-ment, refaire le réglage.

★Pour installer l'ensemble RC, consulter également ses instructions spécifiques.

《モーターコードのつなぎ方》

Motor cables

Motorkabel

Câbles du moteur

★Connector fermement les câbles.

★Kabel mit Nylonband zusammenbinden. ★Maintenir les câbles en place avec un collier en nylon.

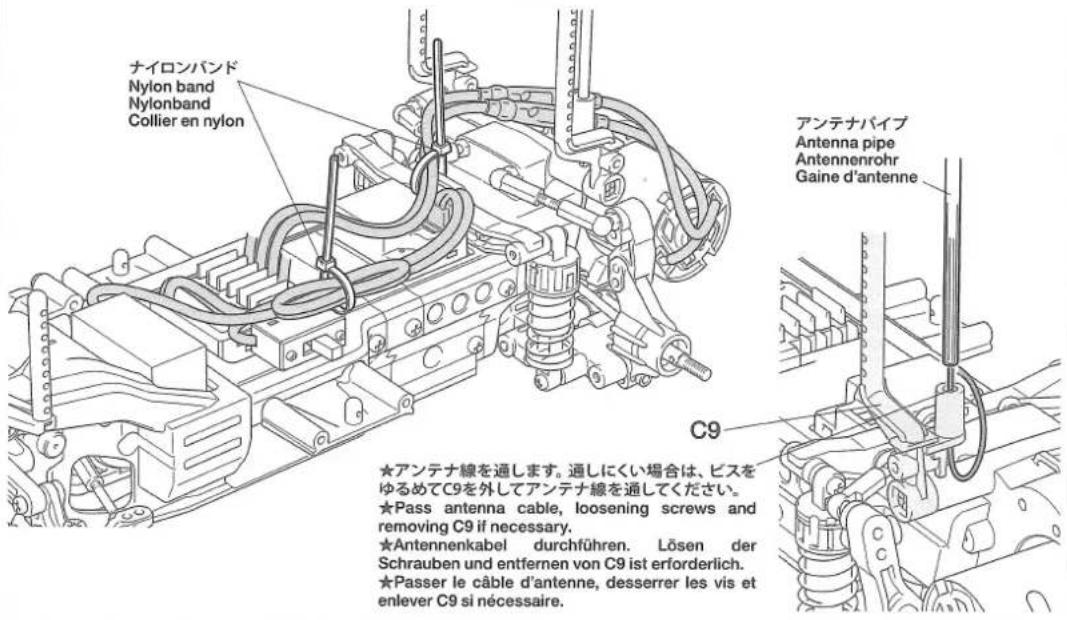

Installation de l'ensemble R/C

※受信機

※Receiver

※Empfänger

※Récepteur

ホイールの組み立て

Wheels

Räder

Roues

★4個作ります。

★Make 4

★4 Satz anfertigen.

★Faire 4 jeux.

★Les roues incluses dans le kit avec carrosserie peuvent être différentes de celles montrées sur les dessins de droite. Utiliser des jantes étroits (déport +2).

★Fixer avec épingles fourni avec la carrosserie. Déterminer l'emplacement des épingles en fonction du type de carrosserie.

★Déconnecter la batterie lorsque la voiture n'est pas utilisée.

ボディの取り付け
Attaching body
Aufsetzen der Karosserie
Fixation de la carrosserie

●ボディの組み立てはボディ説明図をご覧ください。
Refer to body parts instructions for assembling body.
Für den Zusammenbau der Karosserie die Anleitung zu den Karosserieteilen beachten.
Se référer à la notice de la carrosserie pour l'assembler.

★Eviter de rouler continuellement. Laisser le moteur refroidir et vérifier le châssis après chaque pack consommé.

Veuillez respecter impérativement les règles de sécurité suivantes lors de l'utilisation de votre ensemble R/C.

- Eviter de faire évoluer la voiture à proximité de jeunes enfants ou dans la foule. Ne jamais utiliser sur la voie publique!

Assurez-vous que personne d'autre n'utilise la même fréquence sur le même terrain que vous. Utiliser la même fréquence en même temps peut être source de sérieux accidents, pendant la conduite, le vol ou la navigation des modèles R/C. Ne jamais faire évoluer le modèle sous la pluie ou sur une surface mouillée. Si le moteur, les accus, le récepteur ou les servos prenaient l'humidité, les nettoyer avec un chiffon et les laisser sécher.

PROCEDURE DE MISE EN MARCHE

①Déployer l'antenne et mettre en marche l'émetteur.

② Mettre en marche le récepteur.
③Vérifiez la bonne marche de votre radiocommande avant de rouler.
④Le trim de direction doit être réglé pour que manche au neutre, le modèle évolue en ligne droite.
⑤Faites les opérations inverses après utilisation de votre ensemble R/C.
⑥Assurez-vous que les batteries soient bien débranchées et sortez-les du modèle.
⑦Enlever sable, poussière, boue etc...
⑧Graisser les pignons, articulations...
⑨ Rangez la voiture et les accus séparément.

★Avant de renvoyer votre modèle R/C pour une réparation, vérifiez-le à nouveau en suivant ce processus.

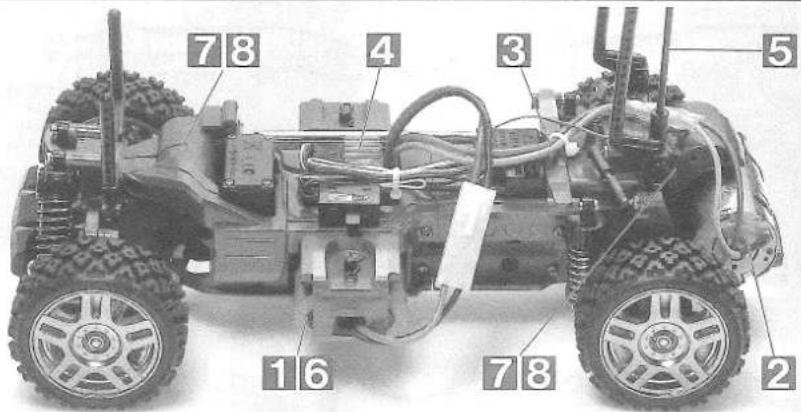

車の異常 PROBLEM PROBLEME	原因 CAUSE URSACHE	直し方 REMEDY LÓSUNG REMEDE
車が動かない Model does not move. Modell fährt nicht. Le modèle ne démarre pas.	走行用バッテリーが充電されていますか? Weak or no battery in model. Schwache oder keine Batterien in Auto. Pack de propulsion manquant ou insuffisament chargée.	走行用バッテリーを充電してください。 Install charged battery. Voll aufgeladene Batterien einlegen. Recharger la batterie.	1
	モーターに故障はありませんか? Damaged motor. Motorschaden. Moteur endommagé.	異音や、少しの走行で熱くなるようならモーターを交換してください。 Replace with new motor. Durch neuen Motor ersetzen. Remplacer par un nouveau moteur.	2
	コード類がやぶけてショートしていませんか? Worn or broken wiring. Verschlissene oder gebrochene Kabel. Câblage sectionné ou usé.	コードをしっかり絶縁するか、メーカーに修理を依頼してください。 Splice and insulate wiring completely. Kabel anspleißen und gut isolieren. Vérifier et isoler le câblage.	3
	ESC (エレクトロニックスピードコントローラー)が故障していませんか? Damaged electronic speed controller. Beschädigter Fahrregler. Variateur électronique de vitesse endommagé.	ご使用のメーカーにお問い合わせください。 Ask manufacturer to repair. Erkundigen Sie sich über Reparaturmöglichkeit beim Hersteller. Faites réparer par le S.A.V. du fabricant.	4
思うように走らない No control. Keine Kontrolle. Perte de contrôle.	送信機、受信機のアンテナはのびていますか? Improper antenna on transmitter or model. Sender- oder Empfängerantenne ist nicht ganz herausgezogen. Probleme d'antenne émetteur ou récepteur.	送信機、受信機のアンテナをのばしてください。 Fully extend antenna. Antenne vollständig herausziehen. Déployer entièrement l'antenne.	5
	走行用バッテリーや、送信機の電池が少なくなっていませんか? Weak or no batteries in transmitter or model. Schwache oder keine Batterien in Sender oder Auto. Accus manquants ou insuffisamment chargés dans l'émetteur ou le modèle.	走行用バッテリーは充電してください。送信機の電池は新品のものと交換してください。 Install charged or fresh batteries. Legen Sie geladene Akkus oder neue Batterien ein. Installez des accus rechargés ou des piles neuves.	6
	回転部(ギヤなど)の組み立てがしっかり出来ていますか? Improper assembly of rotating parts. Unachtsamer Einbau drehender Teile. Mauvais assemblage des pièces en rotation.	説明図をよく見て回転部を確認、または組み立て直してください。 Reassemble them correctly referring to the instruction manual. Auseinandernehmen und gemäß Bedienungsanleitung neu zusammenbauen. Réassemblez correctement en vous référant au manuel d'instructions.	7
	可動部がグリスアップされていますか? Improper lubrication on rotating parts. Drehende Teile unzureichend geschmiert. Mauvaise lubrification des pièces en rotation.	可動部にグリスをつけてください。 Apply grease. Fetten. Graisser.	8
	近くで別のRCモデルを操縦していませんか? Another R/C model using same frequency. Ein anderes RC-Modell fährt auf der gleichen Frequenz. Un autre modèle R/C est sur la même fréquence.	場所を変えるか、少し時間をおきます。 Try a different location to operate your model. Das Auto an einem anderen Ort fahren lassen. Essayez un autre endroit pour faire rouler votre modèle R/C.

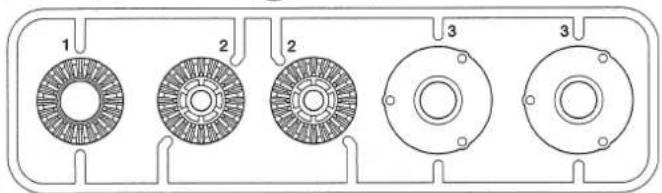

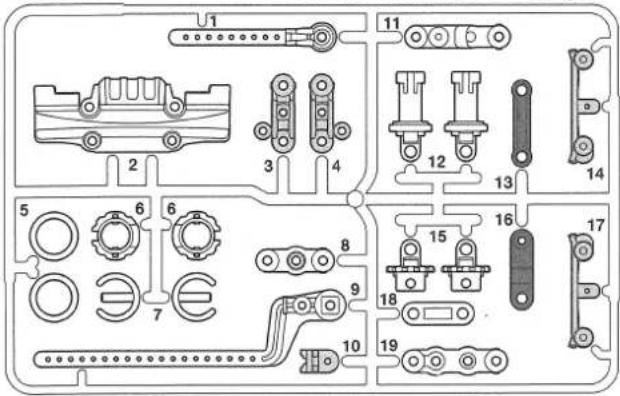

PARTS

PARTS ×1 51576

★Conserver l'un comme pièce de rechange.

Sachet de pignonerie

PARTS ×1

50738

GB1 ×1
カウンターギヤ
Counter gear
Vorgelege-Rad
Pignon intermédiaire
50738

GB3 ×1
アイドラーギヤ
Idler gear
Zwischenrad
Pignon de renvoi
50738

GB2 ×1
スバーギヤ
Spur gear
Stimradgetriebe
Couronne intermédiaire
50738

GB4 ×2
デフキャリア
Differential spur gear
Differentialrad
Couronne de différentiel
50738

Einstellstück Chape à rotule

Chape a Future

BA19×2 51008

ベベルギヤ (大)

Large bevel gear

Kegelrad groß

Grand pignon conique

BA20×3 51008

ベルギヤ(小)

Small bevel gear

Kegelrad klein

Petit pignon conique

BA10

×2

12300010

9mmワッシャー

Washer

Beilagscheibe

Rondelle

BA14×1

13550027

5×40mmシャフト

Shaft

Achse

BB2×1

13550008

5×30mmシャフト

Shaft

Achse

Axe

BA18 ×1 51008

ベベルシャフト

Star shaft

Stern-Achse

Support de satellite

BA6×25

19804

3×10mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

1150プラベアリング

Plastic bearing

Plastik-Lager

Paller en plastique

BB2×1

13550008

5×30mmシャフト

Shaft

Achse

Axe

BA19×2 51008

ベベルギヤ(大)

Large bevel gear

Kegelrad groß

Grand pignon conique

BA8×3

50573

2×8mmタッピングビス

Tapping screw

Schneidschraube

Vis taraudeuse

850ブラベアリング

Plastic bearing

Plastik-Lager

Palier en plastique

BB3×2

50594

2×10mmシャフト

Shan

Ach Ave

BA20×3 51008

ベベルギャ (小)

Small bevel gea

Kegelrad klein

Petit pignon conique

1150プラペアリング

Plastic bearing

Plastik-Lager

Paller en plastique

BA17 ×4

50875

5mmアジャスター

Adjuster

Einstellstück

Chape a rotule

3mmOリング(黒)

O-ring (black)

O-Ring (schwarz)

Joint torique (noir)

BC8×2

19805503

Accouplement de pont

BC9

×2

19805826

コイルスプリング

Coil spring

Spiralteder

Ressort helicoidal

Accouplement de pont

BC7×2

50823

ホイールアクスル

Wheel axle

Rad-Achse vorne

Axe de roue avant

BC8×2

19805503

Arbre d'entraînement

Afin de vous permettre de vous procurer des pièces de rechange Tamiya, amenez cette liste à votre point de vente Tamiya qui ne manquera pas de vous renseigner. Veuillez noter que les caractéristiques, disponibilité et prix peuvent changer sans avis préalable.

PARTS CODE

19000815	F Parts
10115065	P Parts
16295014	Sponge Sheet (20x100mm)
10555015 *1	1150 Plastic Bearing (BA13 x10)
12300010 *3	9mm Washer (BA10 x1)
13550027 *1	5x40mm Shaft (BA14 x1)
19805622	1150 Metal Bearing (BA12 x2)
19804392 *4	3x10mm Tapping Screw (Black) (BA6 x10)
19805895	3x20mm Screw (BA1 x10)
19805574	3x18mm Screw (BA2 x2)
13555048	5x21mm Shaft (BA15 x1)
19804159	3x10mm Screw (BA3 x10)
19804394	2.6x10mm Binding Screw (BA4 x5)
12500029 *1	3x32mm Threaded Shaft (BA16 x1)
19805629	3x12mm Tapping Screw (BA5 x4)
10555020	850 Plastic Bearing (BB1 x10)
13550008	5x30mm Shaft (BB2 x1)
19805826 *1	Coil Spring (BC9 x2)
19804237 *1	Gearbox Joint (BC6 x2)
19805976	3x46mm Screw Pin (BC2 x4)
19805756	3x32mm Screw Pin (BC3 x4)
19805503 *1	Drive Shaft (BC8 x2)

12500024 *1	3x18mm Threaded Shaft (BC4 x1)
16294011	Sponge Tape (15x150mm)
19804163	3x27mm Screw (BD1 x10)
19805945 *2	3x18mm Step Tapping Screw (BC1 x2)
19805557	4mm Flange Lock Nut (BD4 x4)
14305306	Motor Mount Plate (BD8)
14305125	Motor Plate (BD7)
13485216 ※	M Wheelbase Propeller Shaft
16095010	Antenna Pipe (30cm) (Black)
11053993	Chassis Instructions
50038	Tool Set (Box Wrench, 1.5mm, 2.5mm Hex Wrench, BD3 x4)
50171	Heat Resistant Double-Sided Tape (x5)
50354	16T, 17T Pinion Gear (BD6, etc.)
50573	2x8mm Tapping Screw (BA8 x10)
50575	2.6x10mm Tapping Screw (BA7 x5)
50576	3mm Grub Screw (BD3 x10)
50582 *1	3x14mm Step Tapping Screw (BD2 x5)
50586	3mm Washer (BA11 x15)
50592	5mm Ball Connector (BA9 x10)
50594	2x10mm Shaft (BB3 x10)
50595	Nylon Band w/Metal Hook (x10)
50738	G Parts (GB1-4)
50823 *1	Wheel Axle (BC7 x2)
