Intitulé	Valeur / Description
Modèle	Volkswagen Golf VI
Type de carrosserie	Berline compacte
Motorisations disponibles	Essence, Diesel
Puissance moteur	De 80 à 210 ch selon la version
Transmission	Manuelle ou automatique DSG
Dimensions (L x l x H)	4 199 mm x 1 779 mm x 1 466 mm
Poids à vide	Environ 1 200 kg selon la version
Capacité du coffre	350 litres
Consommation de carburant	De 4,5 à 7,5 L/100 km selon la motorisation
Émissions de CO2	De 109 à 180 g/km selon la version
Système de sécurité	ABS, ESP, airbags frontaux et latéraux
Équipements de confort	Climatisation, régulateur de vitesse, système audio
Entretien recommandé	Révisions tous les 15 000 km ou 1 an
Garantie constructeur	2 ans sans limitation de kilométrage
Pièces détachées	Disponibles dans le réseau Volkswagen et en aftermarket
Compatibilité avec accessoires	Compatible avec de nombreux accessoires Volkswagen
Note de sécurité Euro NCAP	5 étoiles

FOIRE AUX QUESTIONS - GOLF VI VOLKSWAGEN

Comment réinitialiser le témoin de maintenance sur une Volkswagen Golf VI ?

Pour réinitialiser le témoin de maintenance, mettez le contact en position ON sans démarrer le moteur. Appuyez sur la pédale d'accélérateur trois fois rapidement, puis éteignez le contact. Le témoin devrait disparaître au prochain démarrage.

Que faire si le moteur de ma Volkswagen Golf VI ne démarre pas ?

Vérifiez d'abord la batterie, assurez-vous qu'elle est chargée et en bon état. Ensuite, contrôlez le niveau de carburant et assurez-vous qu'il n'y a pas de problèmes avec le démarreur ou le système d'allumage.

Comment remplacer les ampoules des phares sur une Volkswagen Golf VI ?

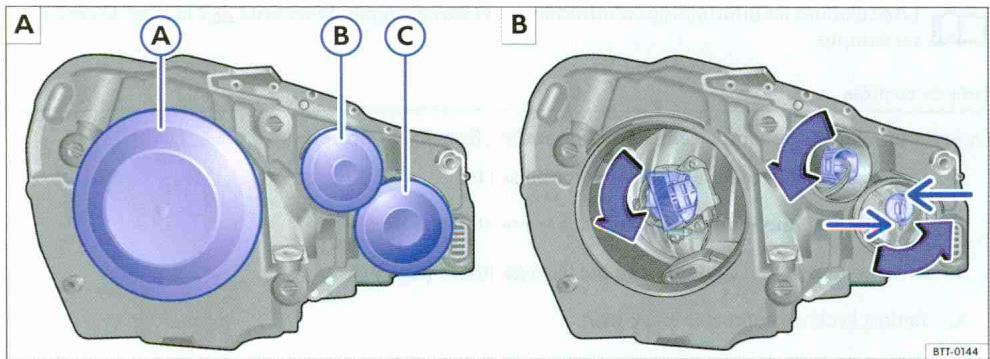

Ouvrez le capot et localisez l'arrière du phare. Débranchez le connecteur et retirez l'ampoule en la tournant dans le sens inverse des aiguilles d'une montre. Remplacez-la par une nouvelle ampoule et rebranchez le connecteur.

Pourquoi le tableau de bord de ma Volkswagen Golf VI affiche-t-il un message d'erreur ?

Les messages d'erreur peuvent indiquer divers problèmes, comme un défaut du moteur, un problème de capteur ou une faible pression d'huile. Il est recommandé de faire un diagnostic avec un outil de diagnostic OBD-II pour identifier la cause exacte.

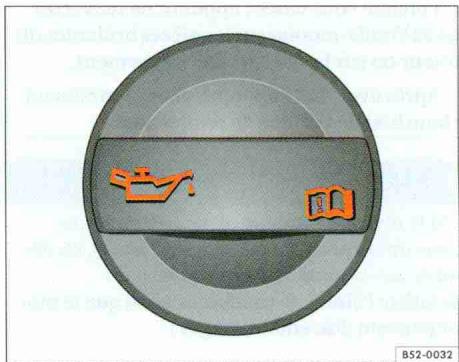

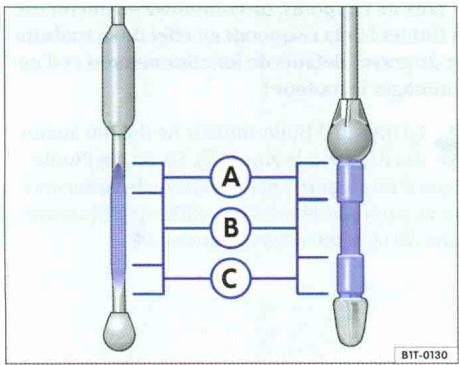

Comment vérifier le niveau d'huile moteur sur une Volkswagen Golf VI ?

Garez la voiture sur une surface plane, attendez quelques minutes après avoir éteint le moteur, puis retirez la jauge d'huile. Essuyez-la avec un chiffon propre, réinsérez-la complètement et retirez-la à nouveau pour vérifier le niveau. Le niveau doit se situer entre les marques MIN et MAX.

Quel type de carburant est recommandé pour la Volkswagen Golf VI ?

La Volkswagen Golf VI fonctionne généralement avec de l'essence sans plomb 95 ou 98. Vérifiez le manuel du propriétaire pour des recommandations spécifiques selon le moteur.

Comment réinitialiser le système de verrouillage central de ma Volkswagen Golf VI ?

Pour réinitialiser le système, fermez toutes les portes, puis appuyez sur le bouton de verrouillage de la télécommande pendant environ 5 secondes. Cela devrait réinitialiser le système de verrouillage central.

Que faire en cas de problème avec le système de climatisation de ma Volkswagen Golf VI ?

Vérifiez d'abord le niveau de réfrigérant et assurez-vous qu'il n'y a pas de fuites. Si le problème persiste, il est conseillé de consulter un professionnel pour un diagnostic plus approfondi.

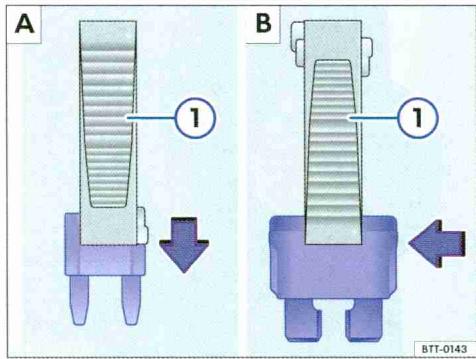

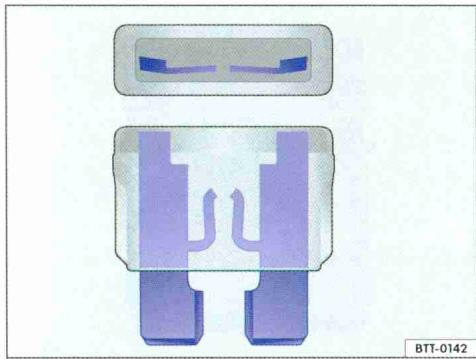

Comment changer un fusible sur une Volkswagen Golf VI ?

Localisez la boîte à fusibles, qui se trouve généralement sous le tableau de bord ou dans le compartiment moteur. Retirez le fusible défectueux à l'aide d'une pince, puis remplacez-le par un fusible de même ampérage.

Que signifie un clignotement du témoin de batterie sur le tableau de bord ?

Un clignotement du témoin de batterie indique généralement un problème avec la charge de la batterie ou l'alternateur. Il est conseillé de faire vérifier le système électrique par un professionnel.

MODE D'EMPLOI GOLF VI VOLKSWAGEN

Notice d'Utilisation

Golf

Édition 11.2009

Explication des symboles

Indique un renvoi vers une section contenant des informations et des consignes de sécurité importantes ⚠ au sein d'un chapitre. Ce renvoi doit toujours être pris en compte.
Indique que la section continue sur la page suivante.
Marque la fin d'une section.
Indique des situations dans lesquelles le véhicule doit être immobilisé le plus rapidement possible.
Signale des marques déposées. L'omission éventuelle de ce sigle ne constitue en aucun cas une garantie de libre utilisation de ces noms de marques.
⇒ ⚠ Les symboles de ce genre renvoient à des avertissements au sein de la même sec-
⇒ 🔒 tion ou à la page indiquée. Ces avertisse-
⇒ ⚠️ ments vous informant sur des risques d'accidents et de blessures et sur la manière dont ces derniers peuvent être évités.
⇒ ⚠ Renvoi à un risque de dommage matériel au sein de la même section ou à la page indiquée.

Danger

Les textes repérés par ce symbole vous informent sur des situations dangereuses qui présentent des risques de blessures graves, voire mortelles, en cas de non-respect.

Avertissement

Les textes repérés par ce symbole vous informent sur des situations dangereuses qui peuvent présenter des risques de blessures graves, voire mortelles, en cas de non-respect.

Attention

Les textes repérés par ce symbole vous infor-ment sur des situations dangereuses qui peu-vent présenter des risques de blessures légères ou graves en cas de non-respect.

Avis

Les textes repérés par ce symbole vous informent sur des situations qui peuvent entraîner un endommagement du véhicule en cas de non-respect.

Les textes repérés par ce symbole contiennent des remarques relatives à la protection de l'environnement.

Les textes repérés par ce symbole contiennent des informations supplémentaires.

Merci de votre confiance

Votre Volkswagen est un véhicule équipé d'une technologie des plus modernes et doté de nombreux équipements confort dont vous souhaitez certainement profiter lors de la conduite au quotidien.

Avant la première utilisation, lisez les informations fournies dans cette notice d'utilisation et tenez-en compte afin de vous familiariser rapidement et intégralement avec votre véhicule et d'être en mesure de reconnaître et d'éviter des dangers potentiels auxquels vous ainsi que d'autres personnes peuvent être exposés.

Si vous avez des questions concernant votre véhicule ou si vous estimez que le Livre de Bord n'est pas complet, veuillez vous adresser à votre Partenaire Volkswagen. Il vous est reconnaissant pour toute suggestion ou critique et répondra avec plaisir à toutes vos questions.

Nous vous souhaitons beaucoup de plaisir avec votre véhicule. Bonne route!

Volkswagen AG

Sommaire

À propos de cette notice ..... 4

Vue d'ensemble du véhicule ..... 6

Habitacle 6

- Synoptique de la porte du conducteur ... 6

- Synoptique du côté conducteur .... 8

- Synoptique de la console centrale ..... 10

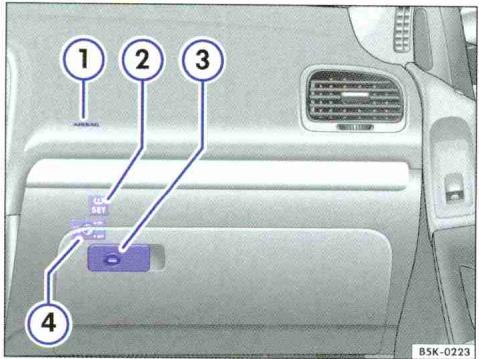

- Synoptique du côté passager avant ..... 14

- Symboles dans le ciel de pavillon ..... 15

Combiné d'instruments 16

- Témoins d'alerte et de contrôle ..... 16

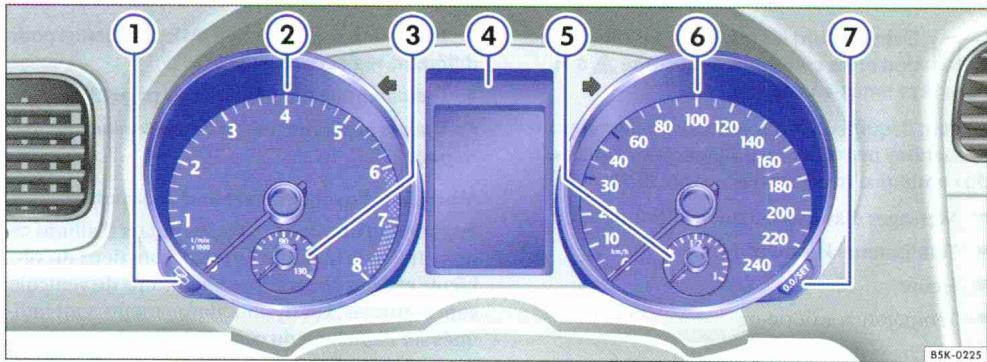

- Cadrans 19

- Système d'information Volkswagen ..... 25

Avant de prendre la route ..... 33

Avant-propos 33

- Recommandations pour la conduite ..... 33

- Caractéristiques techniques 36

Ouverture et fermeture 43

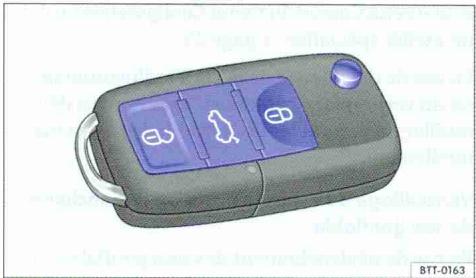

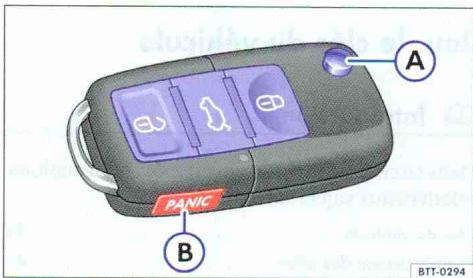

- Jeu de clés du véhicule 43

- Verrouillage centralisé et système de fermeture 46

- Portes 55

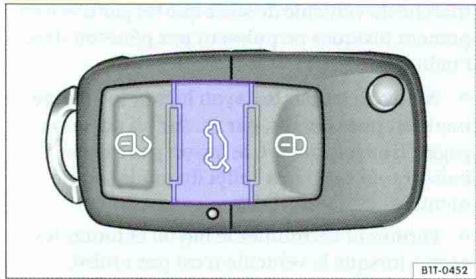

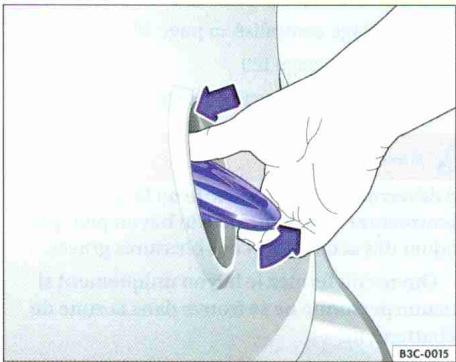

- Hayon 57

- Lève-glaces électriques 60

- Toit ouvrant coulissant et relevable ..... 63

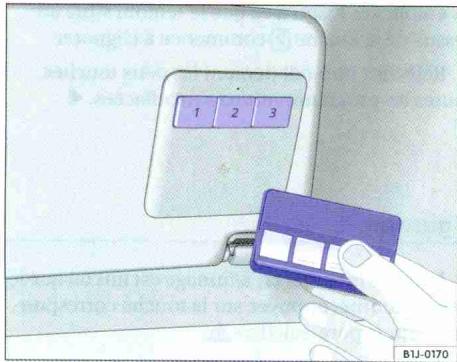

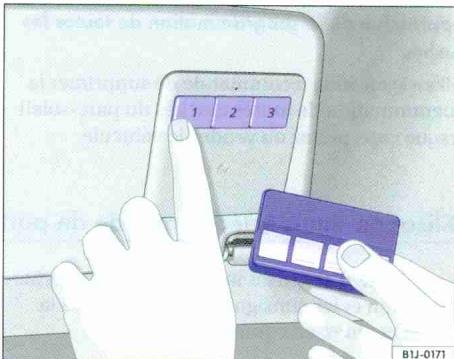

- Télécommande de porte de garage ..... 66

Etre assis correctement en toute sécurité ... 69

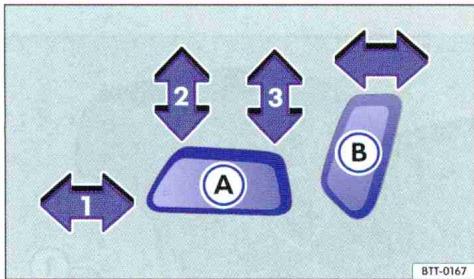

- Réglage de la position assise 69

- Fonctions des sièges 77

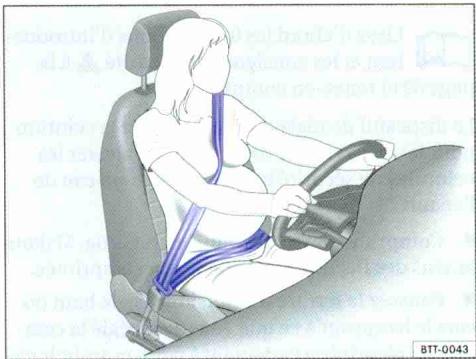

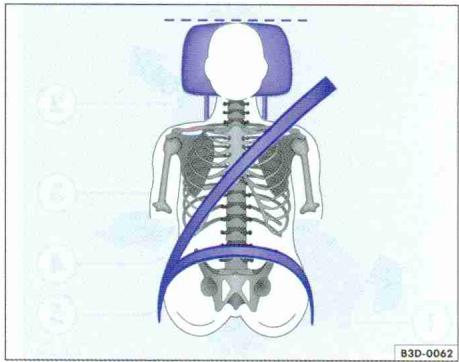

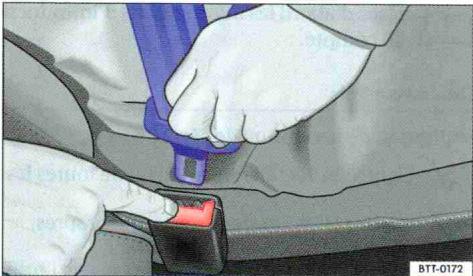

- Ceintures de sécurité 80

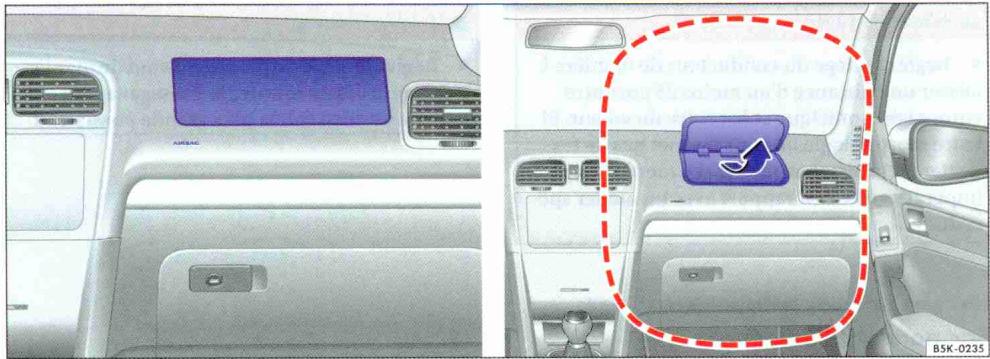

- Système de sacs gonflables 90

- Sièges pour enfants (accessoires) ..... 100

Éclairage et vision 109

- Éclairage 109

- Protection contre le soleil 118

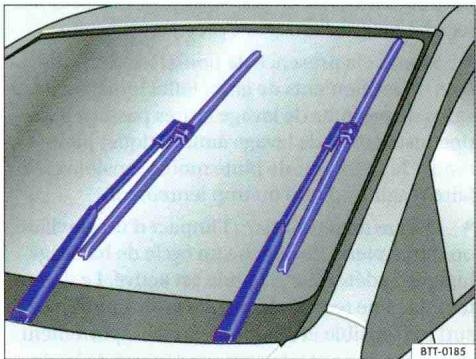

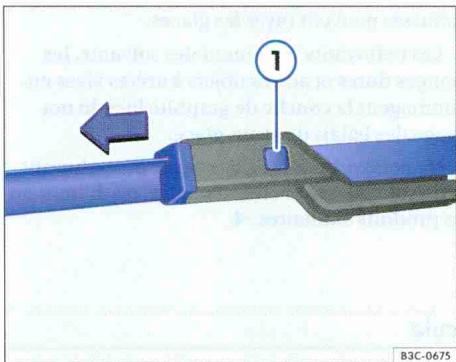

- Essuie-glaces et lave-glace 120

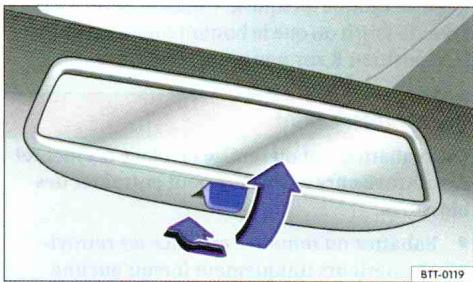

- Rétroviseurs 126

Transport 129

- Recommandations pour la conduite ..... 129

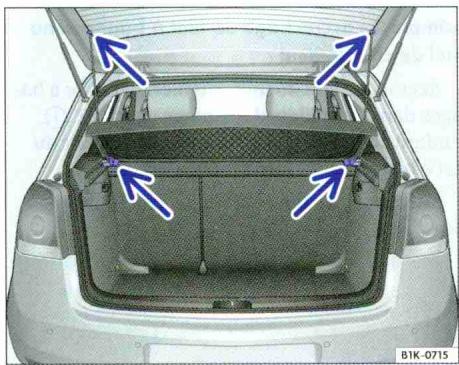

- Coffre à bagages 134

- Galerie porte-bagages 139

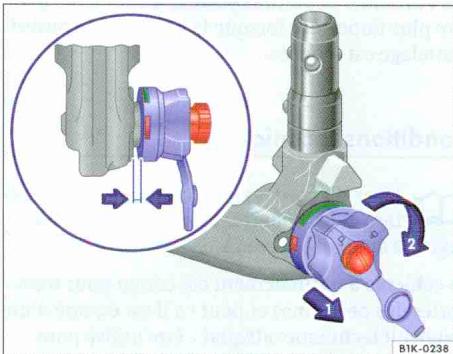

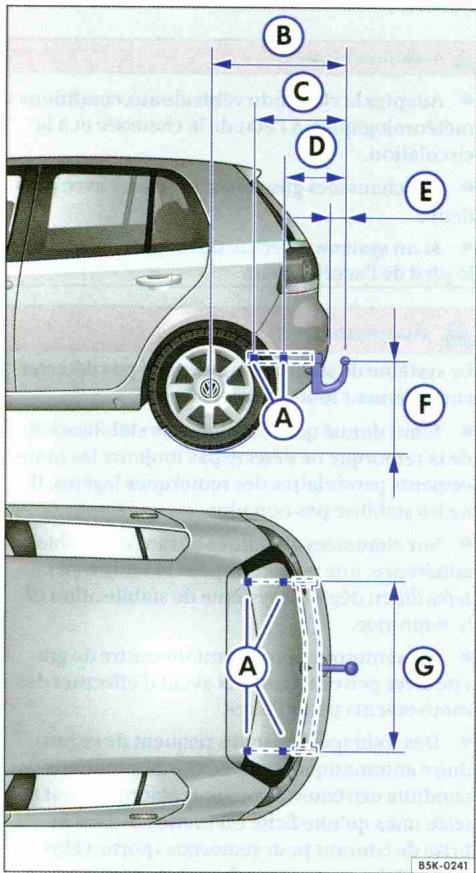

- Traction d'une remorque 142

Équipements pratiques 156

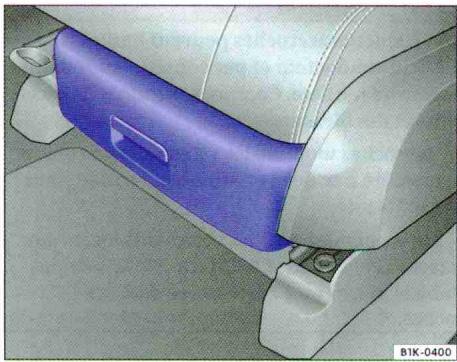

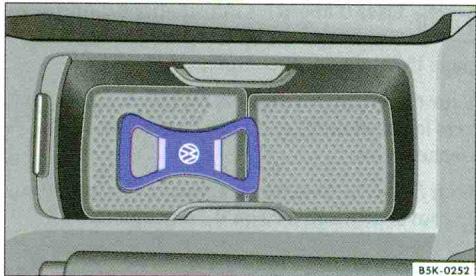

- Rangements 156

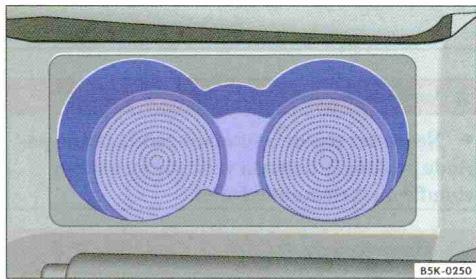

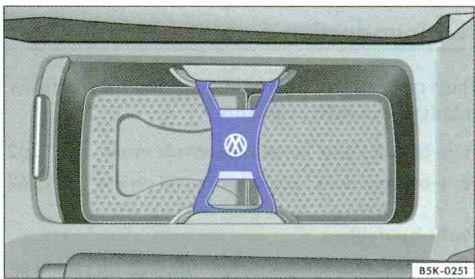

- Porte-boissons 161

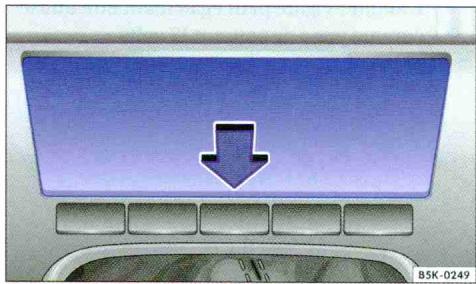

- Cendrier et allume-cigare 163

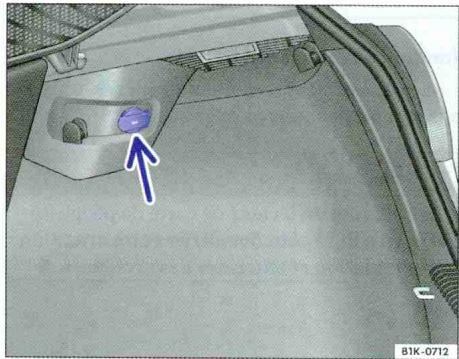

-Prises de courant 165

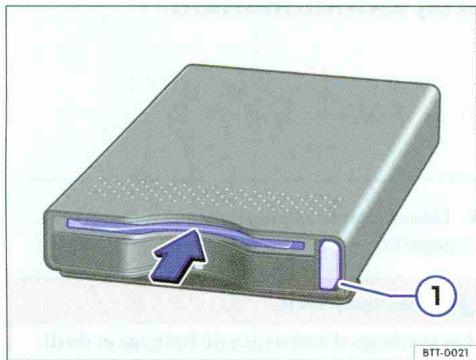

- Lecteur de carte de péage 166

En cours de route 168

Démarrage, passage des rapports, stationnement 168

- Démarrage et arrêt du moteur 168

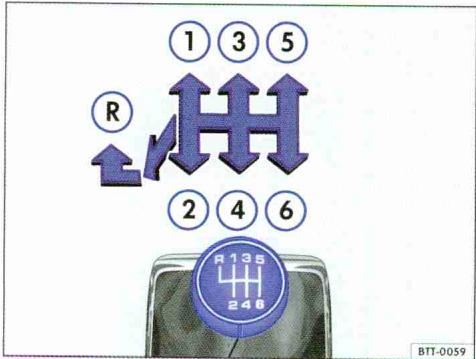

- Passage des rapports? 176

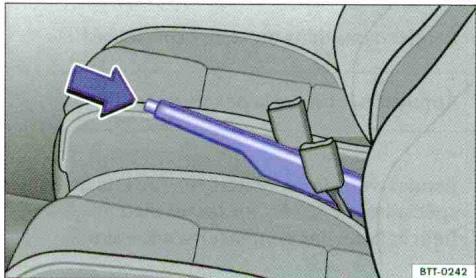

- Freinez, arrêtez-vous et garez-vous ..... 184

- Conduite respectueuse de l'environnement .... 191

- Direction 195

Systèmes d'assistance à la conduite ..... 197

- Systèmes d'assistance au démarrage .... 197

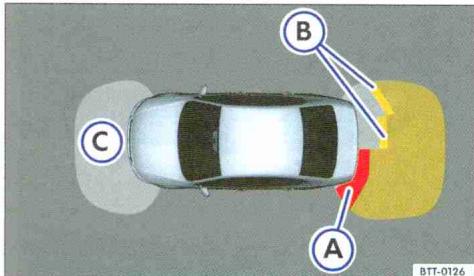

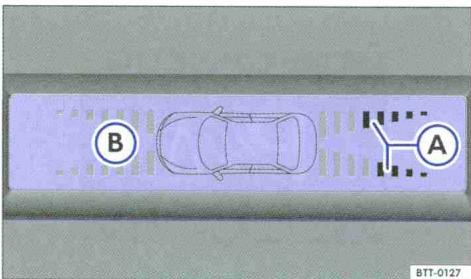

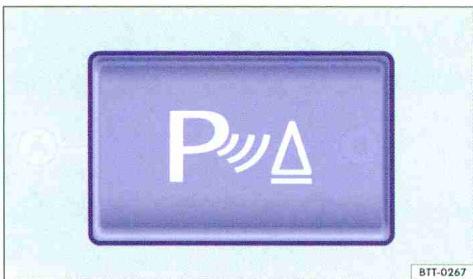

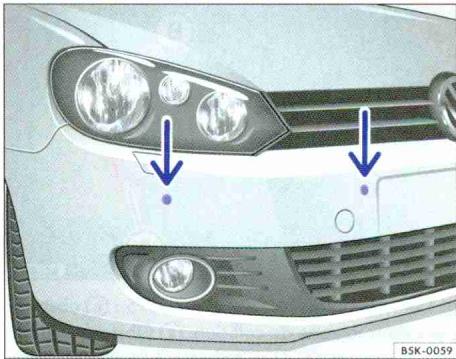

- Système d'aide au stationnement ..... 200

- L'assistant aux manœuvres de stationnement (Park Assist) 204

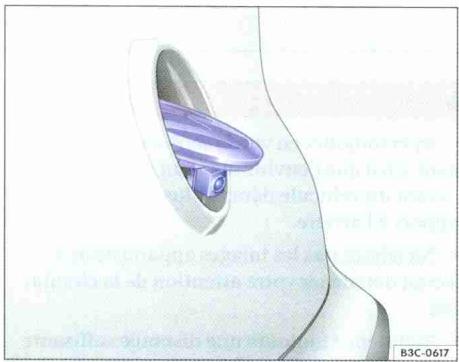

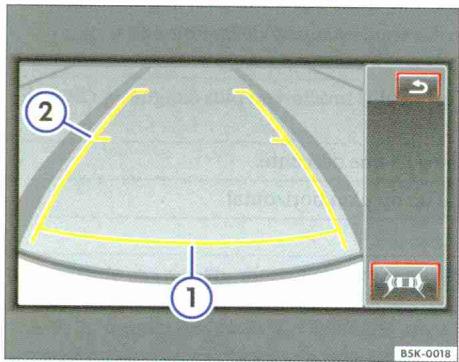

- Caméra de recul (Rear Assist) 207

- Régulateur de vitesse (GRA) 211

- Systèmes de contrôle des pneus ..... 216

Climatisation 220

- Climatiseur 220

- Chauffage d'appoint (chauffage stationnaire) 227

À la station-service 232

- Ravitaillement en carburant 232

- Carburant 240

Entretien, nettoyage, maintenance 249

Dans le compartiment-moteur 249

- Mesures préalables pour les interventions dans le compartiment-moteur .... 249

- Huile-moteur 253

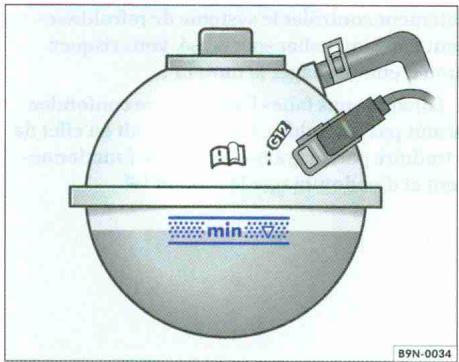

- Liquide de refroidissement 257

- Batterie du véhicule 261

Entretien du véhicule et remise en état ..... 265

- Entretien et nettoyage extérieur du véhicule 265

- Nettoyage et entretien de l'habitacle .... 274

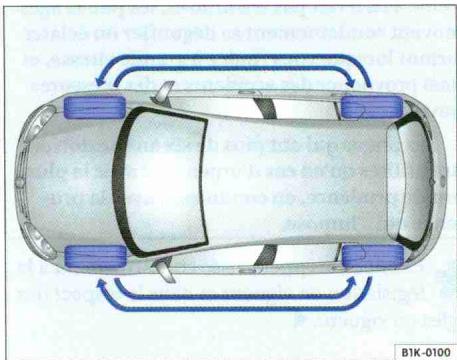

- Jantes et pneus 280

- Accessoires, remplacement de pièces, réparations et modifications .... 294

- Informations pour le consommateur ..... 302

- Gestion moteur et épuration des gaz d'échappement 305

Faites-le vous-même 307

Conseils pratiques 307

- Questions et réponses 307

- En cas d'urgence 310

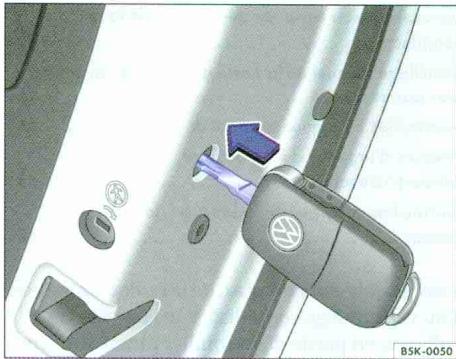

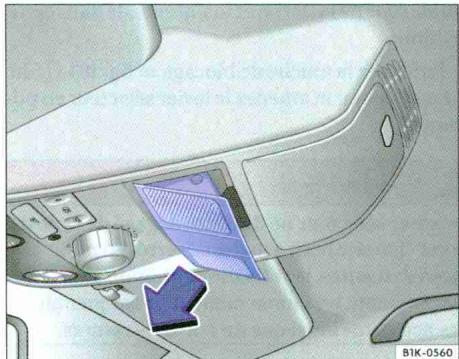

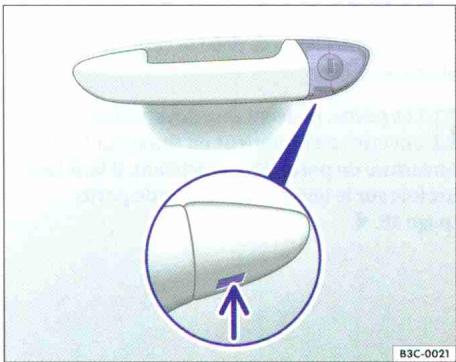

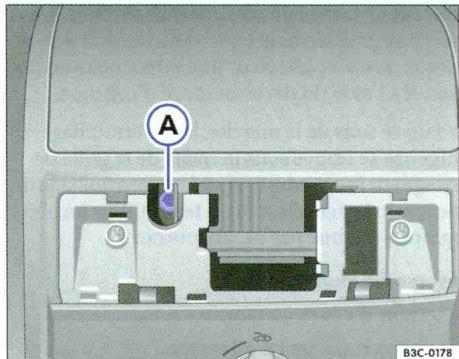

- Fermeture ou ouverture d'urgence ..... 313

- Outillage de bord 317

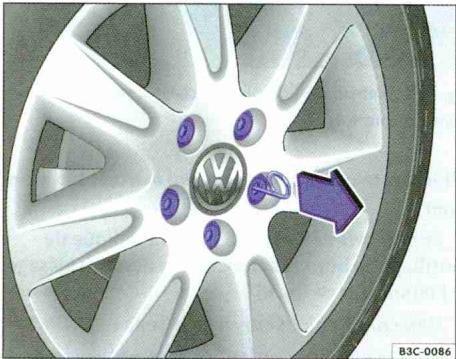

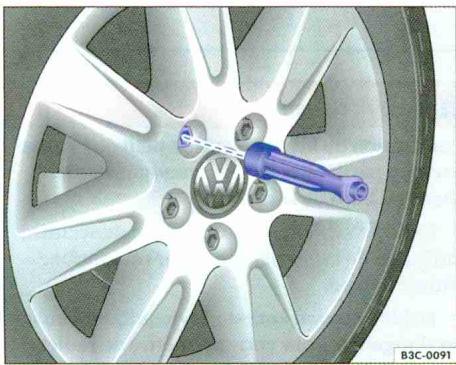

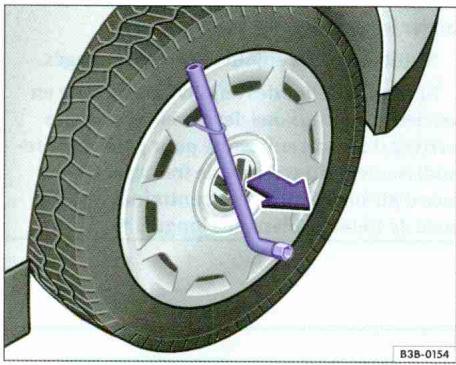

- Enjoliveurs de roue 319

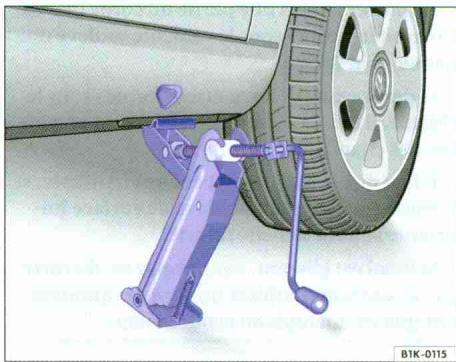

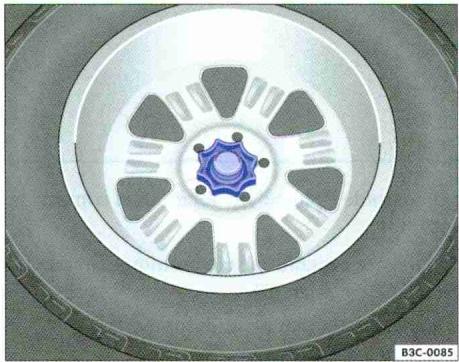

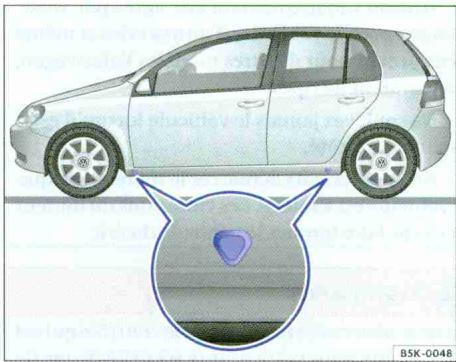

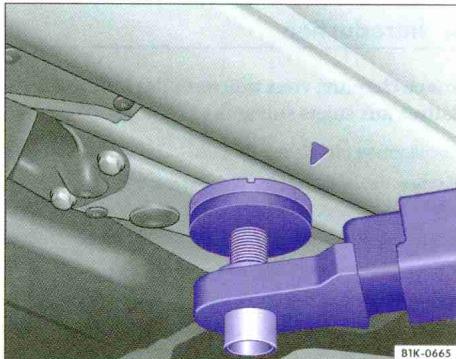

- Changement de roue 321

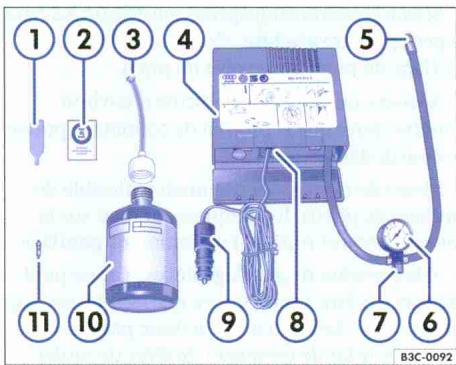

- Kit de crevaison 326

• Fusibles 330

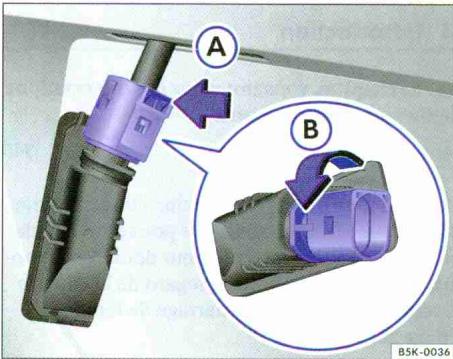

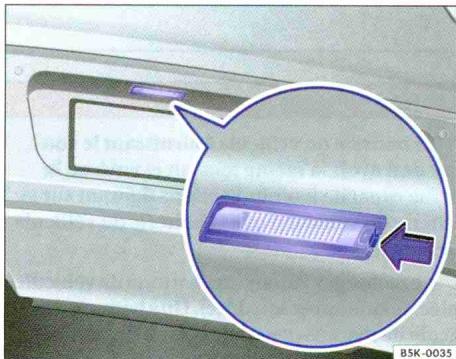

• Remplacement d'ampoule 333

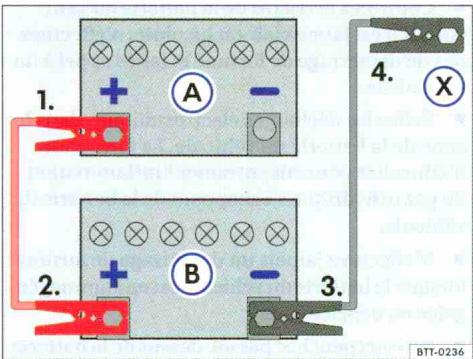

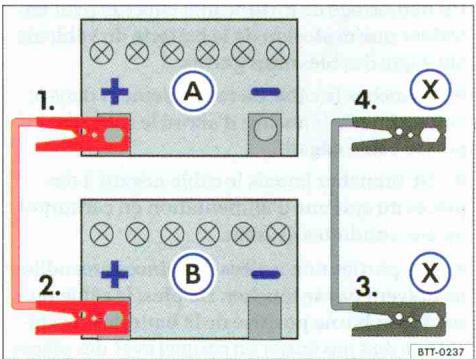

• Démarrage de fortune 342
• Démarrage par remorquage et remorquage 345

Abréviations utilisées 349

Index 352

À propos de cette notice

• Vous trouverez un index alphabétique à la fin de cette notice.
• Une Liste d'abréviations décrit les abréviations ainsi que les désignations techniques à la fin de cette notice.
• Les indications de direction se rapportent en général au sens de la marche.
• Les illustrations servent de repère et doivent être considérées comme schémas de principe.
• Dans le cas des véhicules avec direction à droite, les éléments de commande sont en partie agencés autrement que ce qui est indiqué dans les illustrations ou dans le texte.
• Les modifications techniques qui ont été apportées au véhicule après la clôture de la rédaction figurent dans le supplément qui est joint au Livre de Bord.

Tous les équipements et modèles sont décrits, sans que ceux-ci soient repérés en tant qu'équipements en option ou variantes de modèle. Ainsi, il est possible que soient décrits des équipements dont votre véhicule ne dispose peut-être pas ou qui sont uniquement disponibles sur certains marchés. Veuillez consulter les documents commerciaux pour découvrir l'équipement du véhicule et adressez-vous à votre Partenaire Volkswagen pour de plus amples informations. Toutes les indications dans cette Notice d'Utilisation sont conformes aux informations disponibles à la clôture de la rédaction. En raison du perfectionnement continu du véhicule, des différences entre le véhicule et les indications figurant dans cette Notice d'Utilisation sont possibles. Les différentes indications, illustrations et descriptions figurant dans la présente notice ne revêtent par conséquent aucun caractère contractuel.

Si vous deviez revendre, louer ou prêter votre véhicule à un tiers, veuillez vous assurer que le Livre de Bord complet se trouve toujours dans le véhicule.

Éléments fixes du Livre de Bord :

• Plan d'Entretien
- Notice d'Utilisation

Éléments supplémentaires du Livre de Bord (en option) :

• Supplément
• Autoradio ou système intégré d'autoradio et de navigation
  • Prééquipements téléphone mobile
• Notice d'utilisation Volkswagen Individual
  • Autres brochures

Vue d'ensemble du véhicule

Habitacle

Synoptique de la porte du conducteur

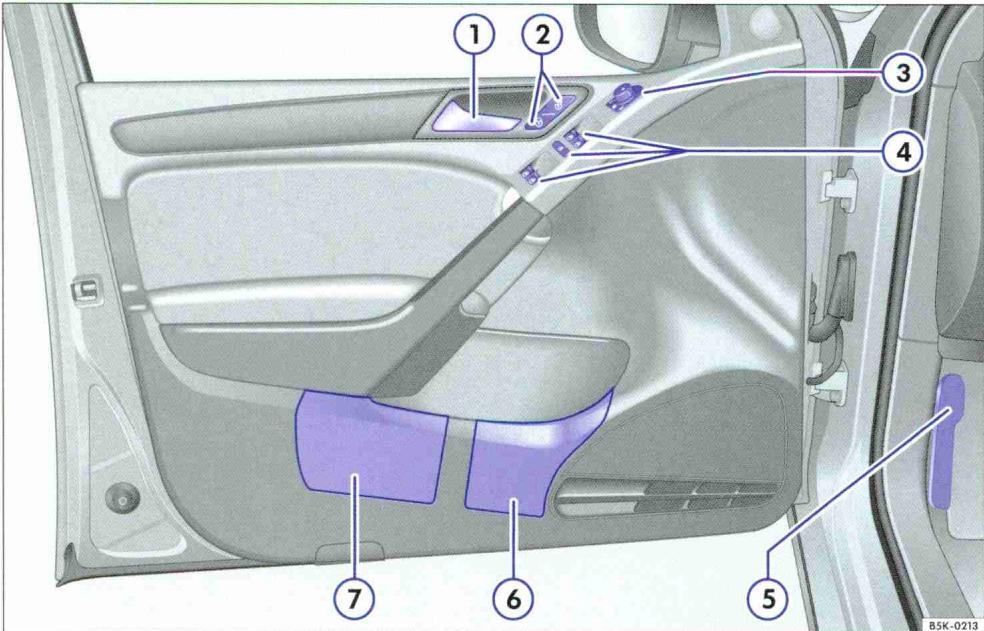

Fig. 1 Synoptique des éléments de commande dans la porte du conducteur (véhicules à direction à gauche). L'architecture des véhicules à direction à droite est symétriquement opposée.

Légende concernant la fig. 1 :

① Levier d'ouverture de porte 55
② Touche de verrouillage centralisé pour le verrouillage et le déverrouillage du véhicule Ⓦ - ⏻ 46

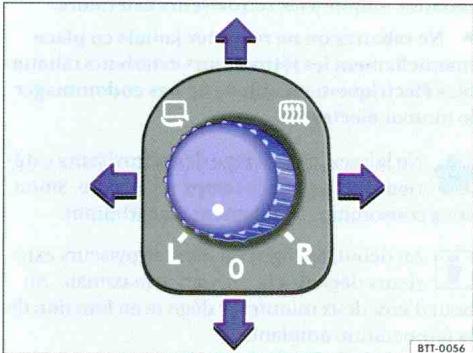

③ Commande de réglage des rétroviseurs extérieurs 126

• Réglage du rétroviseur extérieur L - R - 0
• Dégivrage des rétroviseurs extérieurs
• Rabattement des rétroviseurs extérieurs

④ Touches de commande des lève-glaces électriques 60

• Lève-glace électrique
• Touche de sécurité pour les lève-glaces arrière

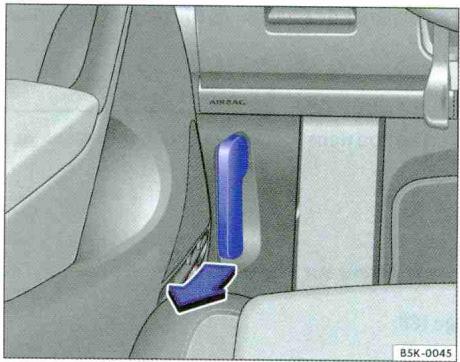

⑤ Levier de déverrouillage du capot-moteur 249
⑥ Porte-bouteille 161
⑦ Rangement permettant de placer un gilet de signalisation 156

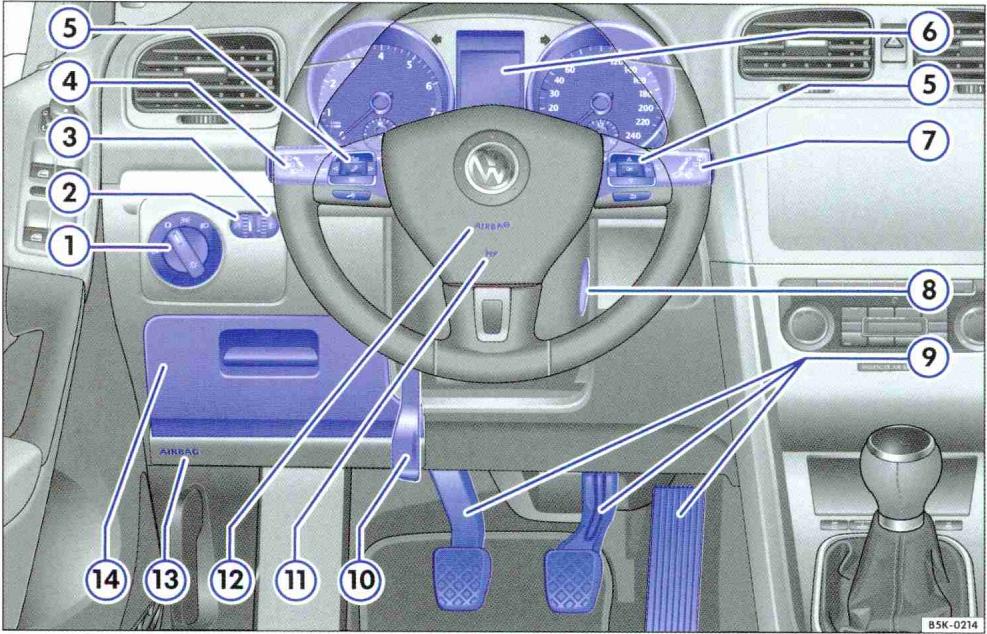

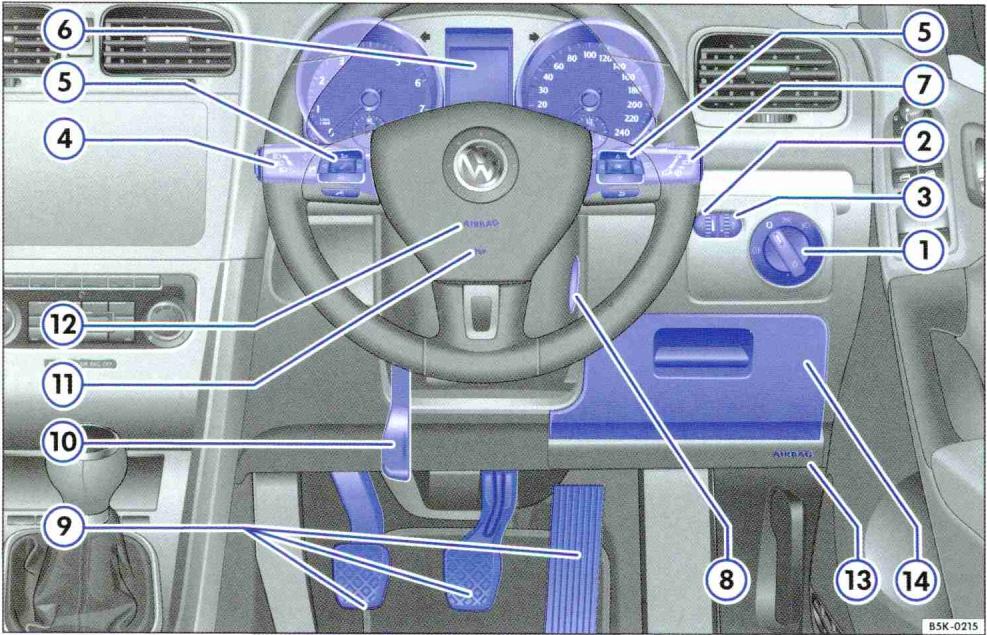

Fig. 2 Synoptique du côté conducteur (véhicules à direction à gauche).

Fig. 3 Synoptique du côté conducteur (véhicules à direction à droite).

Légende concernant la page 8, fig. 2 et la page 8, fig. 3 :

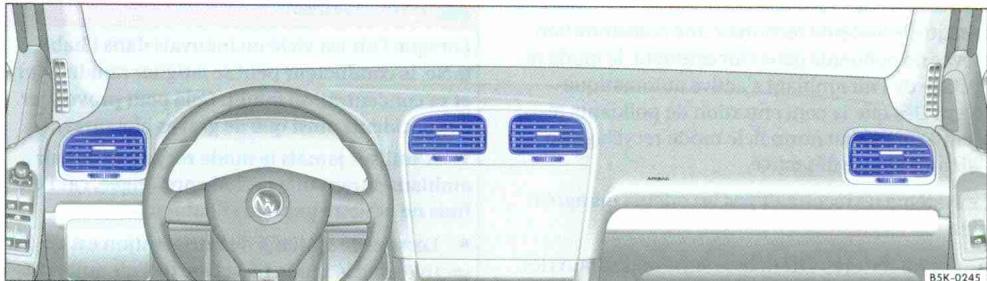

Diffuseur d'air 0 - 220

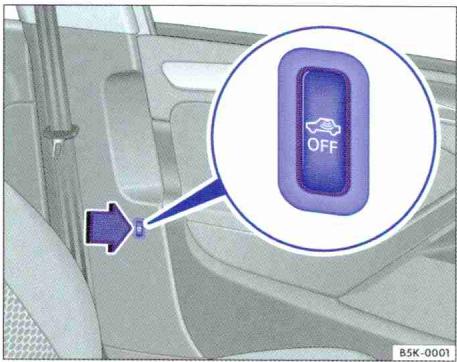

Protection volumétrique OFF 46

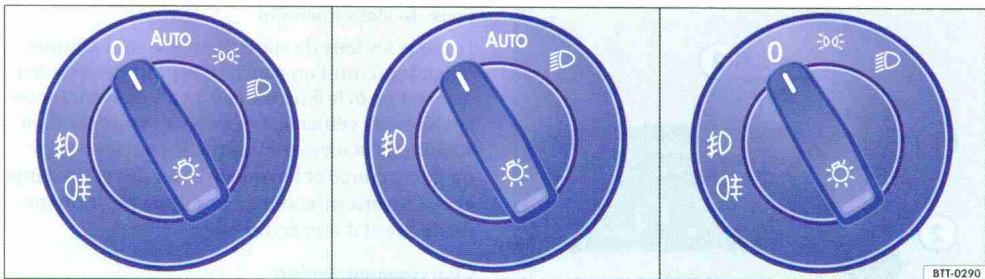

① Commande d'éclairage 109

• Éclairage éteint ou feux de jour -0-.
• Allumage automatique des projecteurs -AUTO-.
• Feu de position et feu de croisement ≈00 ≈≡D
• Feux de brouillard 知 0#.

② Rhéostat d'éclairage des cadrans et des commandes 109

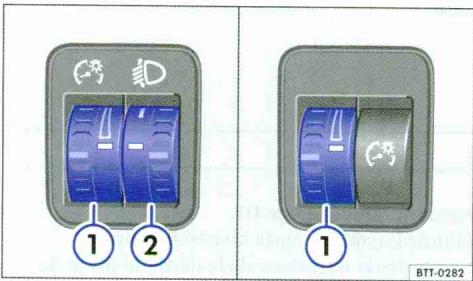

③ Molette de réglage du site des projecteurs 📋. 109

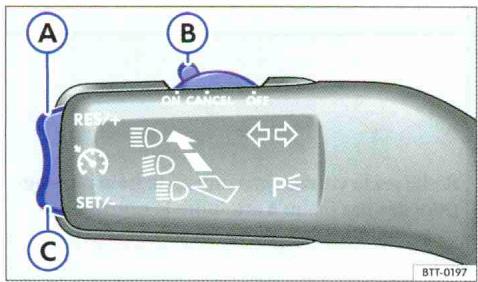

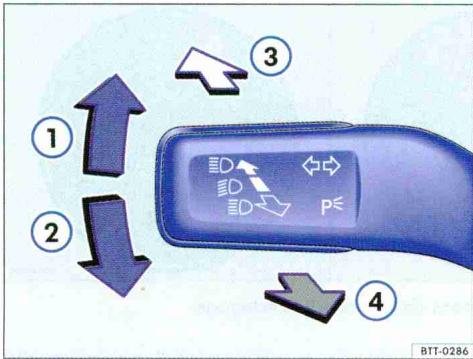

④ Levier de 109

• Feux de route ≡D
• Avertisseur optique ≡D
• Clignotant ⇌
• Feux de stationnement P
• régulateur de vitesse (GRA) ON - CANCEL - OFF - RES / + - SET / - 211

⑤ Éléments de commande du volant multifonction :

• Réglage du volume sonore de l'autoradio, des messages de navigation ou d'une conversation téléphonique. ^+ -
• Mise en veille silencieuse de l'autoradio ou activation de la commande vocale
• Accès au menu principal du téléphone ou prise d'appels téléphoniques

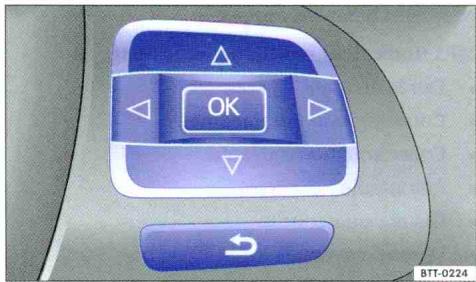

• Touches de commande du système d'information Volkswagen ◀-Δ-∇-▷, OK, ↩ ..... 25

⑥ Combiné d'instruments :

• Cadrans 19
• Afficheur 19
• Témoins d'alerte et de contrôle 16

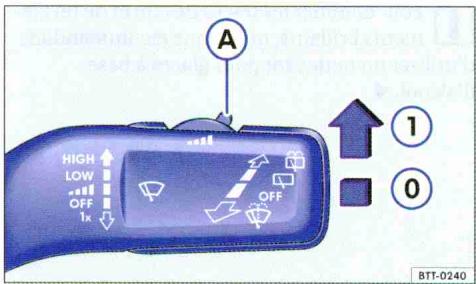

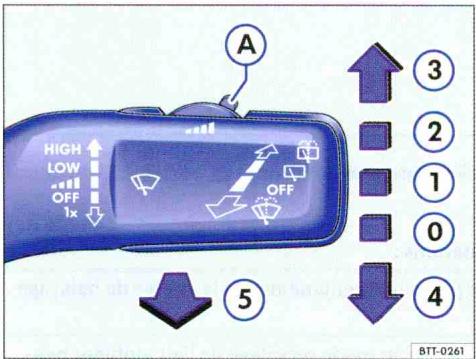

⑦ Levier d'essuie-glace et de lave-glace 120

• Essuie-glace avant HIGH - LOW
• Balayage intermittent du pare-brise...
• « Balayage aller-retour » 1x
• Essuie-glace avant 📋
• Lavage/balayage automatique du pare-brise
• Essuie-glace arrière
• Lavage/balayage automatique de la glace arrière 📋.
• Levier avec touches de commande du système d'information Volkswagen TRIP-, OK/RESET. 25

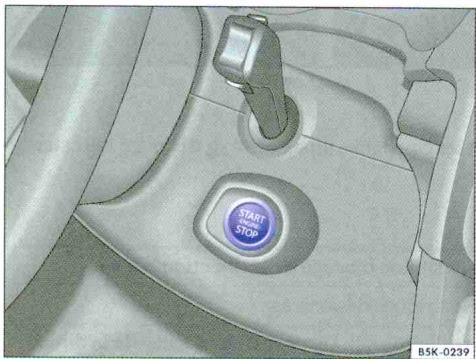

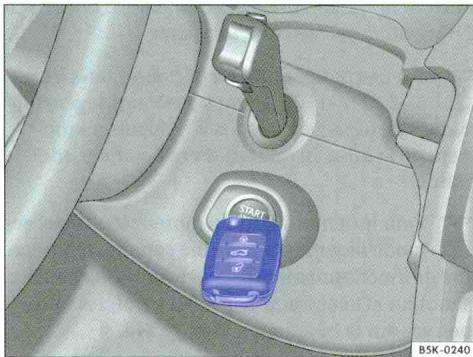

⑧ Contact-démarreur ou bouton de démarrage (Système sans clé de fermeture et de démarrage KESSY) 168

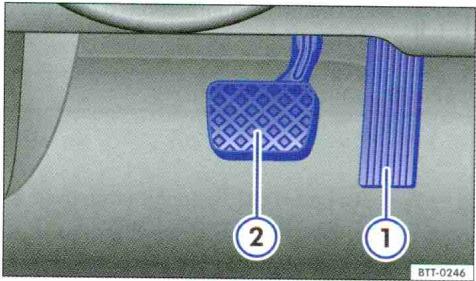

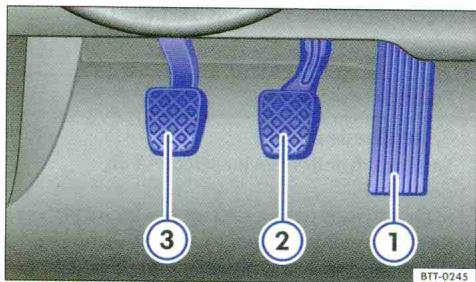

⑨ Pédales 176

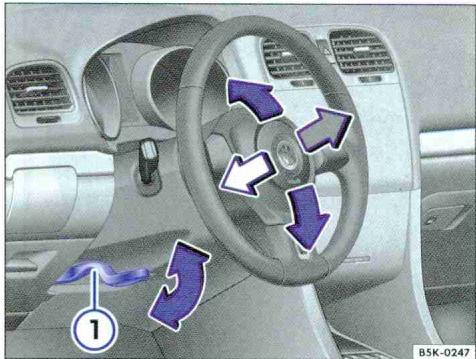

⑩ Levier de réglage de la colonne de direction 69
⑪ Avertisseur sonore (fonctionne seulement lorsque le contact d'allumage est mis).
⑫ Sac gonflable frontal du côté du conducteur 90
⑬ Sac gonflable de genoux 90
⑭ Rangement 156

Synoptique de la console centrale

Partie supérieure de la console centrale

1 2 3 4 5 6 B5K-0218

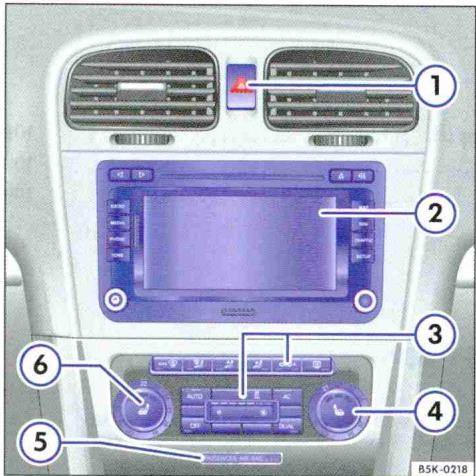

Fig. 4 Synoptique de la partie supérieure de la console centrale.

Légende concernant la ⇒ fig. 4 :

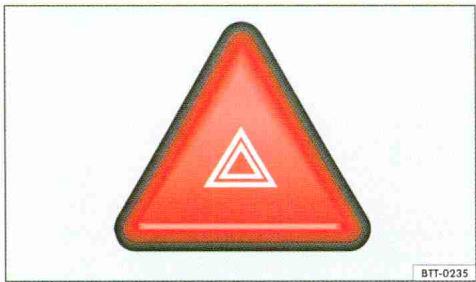

① Touche d'activation et de désactivation du signal de détresse △ 310
② Autoradio ou système de navigation (première monte) ⇒ brochure Autoradio ou ⇒ brochure Système de navigation

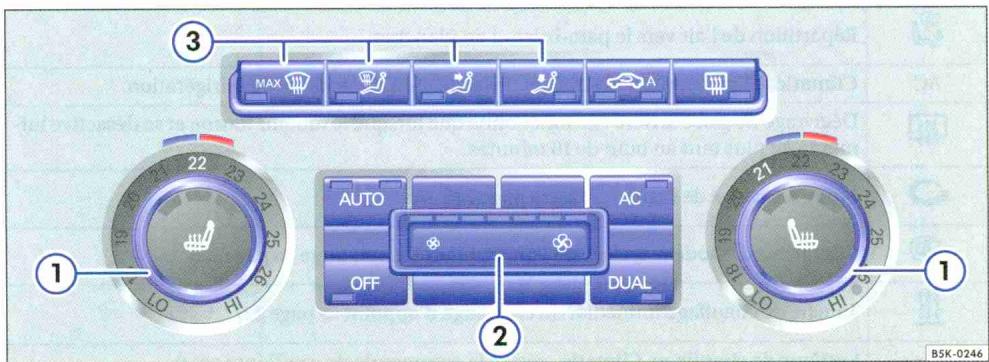

③ Éléments de commande pour :

• Système de chauffage 220
• Climatic 220
• Climatronic 220

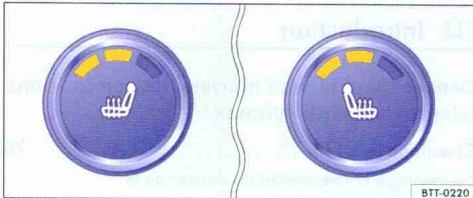

④ Molette du chauffage de siège droit ^j 77

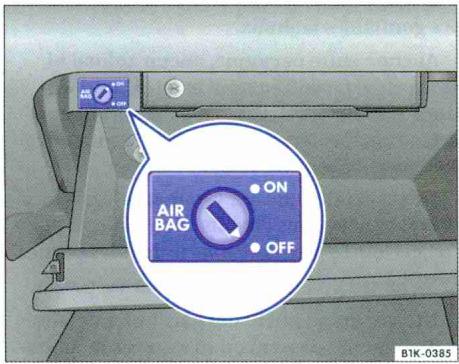

⑤ Témoin de désactivation du sac gonflable frontal du passager avant 90
⑥ Molette du chauffage de siège gauche.... 77

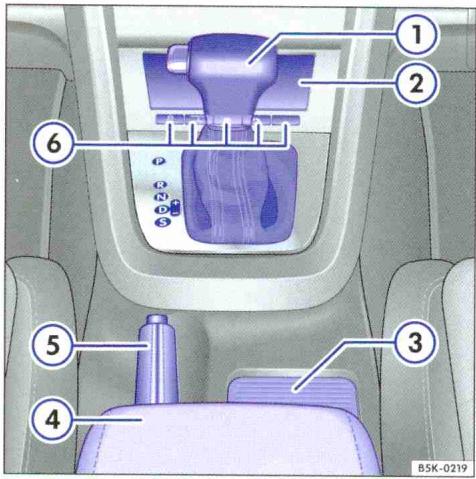

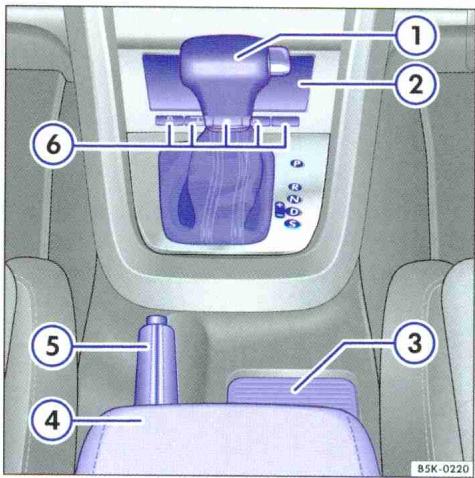

Fig. 5 Synoptique de la partie inférieure de la console centrale (véhicules à direction à gauche).

Fig. 6 Synoptique de la partie inférieure de la console centrale (véhicules à direction à droite).

Légende concernant la fig. 5 et la fig. 6 :

① Levier pour : - Boîte mécanique .... 176
- Boîte automatique 176

② Rangement 156

• Avec prise de courant 12 volts .... 165
• Avec cendrier et allume-cigare 163

③ Rangement et porte-boissons dans la console centrale 161
④ Rangement dans l'accoudoir central 156
⑤ Levier de frein à main 184
⑥ Touche pour :

• Antipatinage (ASR) ASR-OFF ou OFF. 184
• Suspension adaptive (DCC) COMFORT - SPORT 215
• Mode GPL ainsi qu'indicateur de niveau de remplissage du système d'alimentation en GPL. 232
• Mode Start/Stop ^A OFF 197
• Assistant aux manœuvres de stationnement (Park Assist) 204
• Système d'aide au stationnement (ParkPilot) P ^1/2 200
• Indicateur de contrôle de la pression des pneus (↓) SET (autre emplacement de montage) 216, 14

Synoptique du côté passager avant

Fig. 7 Synoptique du côté passager avant (véhicules à direction à gauche). L'architecture des véhicules à direction à droite est symétriquement opposée.

Légende concernant la fig. 7 :

① Emplacement de montage du sac gonflable frontal du passager avant dans le tableau de bord 90
② Touche d'indicateur de contrôle de la pression des pneus (1) SET (autre emplacement de montage) 216, 12
③ Levier d'ouverture avec serrure de la boîte à gants 159
④ Commande à clé de désactivation du sac gonflable frontal du passager avant dans le rangement 90

Symboles dans le ciel de pavillon

Symbole	Signification
	Plafonniers et lampes de lecture page 109
	Toit ouvrant coulissant et relevable page 63

Combiné d'instruments

Témoins d'alerte et de contrôle

Les témoins d'alerte et de contrôle signalent des avertissements ⚠, des dysfonctionnements ⚣ ou certaines fonctions. Certains témoins d'alerte et de contrôle s'allument lors de la mise du contact d'allumage et doivent s'éteindre lorsque le moteur tourne ou pendant la marche du véhicule.

Selon la version du modèle, des messages texte peuvent également être indiqués sur l'afficheur du combiné d'instruments. Ces messages texte four-

nissent des informations supplémentaires ou invitent le conducteur à intervenir.

Selon l'équipement du véhicule, un symbole peut s'allumer sur l'afficheur du combiné d'instruments à la place d'un témoin d'alerte.

Lorsque vous allumez certains témoins d'alerte et de contrôle, des signaux acoustiques retentissent également.

Symbole	Signification	Voir
[67C4]
BRAKE	Arrêtez de rouler !Frein à main serré ou problème de freins.	page 184
	Arrêtez de rouler !Problème de liquide de refroidissement du moteur.	page 257
	Arrêtez de rouler !Pression d'huile-moteur trop faible.	page 253
[2Y0D]	Arrêtez de rouler !Au moins une porte du véhicule est ouverte.	page 55
	Arrêtez de rouler !Capot-moteur mal fermé.	page 249
	Arrêtez de rouler !Hayon ouvert.	page 57
	Arrêtez de rouler !Problème de direction.	page 195
	Ceinture de sécurité du conducteur et du passager avant non bouclées.	page 80
[068T]	Enfoncez la pédale de frein !	Passage des rapports page 176Freinage page 184
[2767]	Dysfonctionnement alternateur.	page 261
[TX02]	Boîte DSG à double embrayage trop chaude.	page 182
[74HZ]	Dysfonctionnement régulateur de vitesse.	page 211
Symbole	Signification ⇒ ⚠️	Voir
BRAKE WEAR	Plaquettes de frein avant usées.	⇒ page 184
[AZZK]
[T0C4]	Le témoin clignote rapidement : ESP en phase de régulation.
	Le témoin de contrôle clignote lentement : ASR désactivé manuel- lement.
	Le témoin de contrôle est allumé : ESP perturbé.
	Problème d'ABS.
[AXHZ]
	Feu arrière de brouillard activé.	⇒ page 109
	Projecteurs antibrouillard allumés.
[22X3]	Allumé : éclairage partiellement ou complètement défaillant ou dysfonctionnement du système de feux directionnels (AFS).	⇒ page 333⇒ page 109
	Clignote : défaut du système de feux directionnels (AFS).	⇒ page 109
	Dysfonctionnement catalyseur.	⇒ page 305
[AB34]	Dysfonctionnement préchauffage du moteur ou gestion moteur.
	Dysfonctionnement gestion moteur.
[HZXS]	Filtre à particules obstrué par de la suie.
[TO74]	Problème de direction.	⇒ page 195
[4WAS]	Problème de pression de gonflage des pneus.	⇒ page 280
	Problème du système de contrôle de la pression de gonflage des pneus.	⇒ page 216
[ASAC]	Niveau de liquide de lave-glace trop faible.	⇒ page 120
[C8ITA]	Réservoir à carburant presque vide.	⇒ page 232
[C5BX]
	Problème d'huile-moteur.	⇒ page 253
[KGKS]	Dysfonctionnement du système de sacs gonflables et de rétrac- teurs de ceintures.	⇒ page 90
OFF	Sac gonflable frontal du passager avant désactivé (PASSENGER AIR BAG OFF ⚡ oder PASSENGER AIR BAG OFF).	⇒ page 90
OFF
	Le bouchon du réservoir n'est pas fermé correctement.	⇒ page 232
	Clignotant gauche ou droit.	⇒ page 109
	Le signal de détresse est activé.	⇒ page 310
	Feux de jour activés.	⇒ page 109
DRL
	Enfoncez la pédale de frein !	Passage des rapports ⇒ page 176Freinage ⇒ page 184
	Régulation du régulateur de vitesse.	⇒ page 211
CRUISE
	Feux de route activés ou avertisseur optique actionné.	⇒ page 109
SAFE	Antidémarrage activé.	⇒ page 168
	Indicateur de maintenance.	⇒ page 23

Avertissement

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou de graves blessures corporelles.

• N'ignorez jamais des témoins d'alerte qui s'allument ou des messages texte.
• Garez immédiatement le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, comme par exemple de l'herbe sèche.

Avertissement (suite)

• Un véhicule en panne représente un risque d'accident important pour vous-même et pour les autres usagers de la route. Si nécessaire, activez le signal de détresse et mettez en place le triangle de présignalisation.
• Avant d'ouvrir le capot-moteur, arrêtez le moteur et laissez-le refroidir suffisamment.
  • Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Synoptique des cadrans 19

Indications sur l'afficheur 20

Boussole 22

Indicateur de maintenance 23

Informations complémentaires :

• Témoins d'alerte et de contrôle ⇒ page 16

- Affichage des rapports engagés (boîte automatique) page 176

- Indicateurs de maintenance brochure Plan d'Entretien.

Avertissement

La commande des touches sur le combiné d'instruments pendant la conduite risque de détourner votre attention de la circulation et d'entraîner des accidents.

Synoptique des cadrans

1 2 3 4 5 6 7 1/1000 x 000 190 8 7 100 120 140 160 180 200 220 240 1km/h B5K-0225

Fig. 8 Combiné d'instruments dans le tableau de bord.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 19 et tenez-en compte.

Explications relatives aux cadrans fig. 8 :

1 et 7	Touches de réglage de la montrea). Appuyez sur la touche ☐ pour repérer l'affichage des heures ou des minutes. Pour procéder au réglage, appuyez sur la touche [0.0 / SET]. Pour effectuer un défilement rapide, maintenez cette touche enfoncée. Appuyez à nouveau sur la touche ☐ pour terminer le réglage de la montre.
2	Compte-tours (Nombre de tours par minute du moteur). Le début de la zone rouge du compte-tours représente, pour chaque vitesse, le régime maximal autorisé du moteur rodé et à sa température normale de fonctionnement. Il est recommandé d'engager la vitesse immédiatement supérieure, de placer le levier sélecteur en position D ou de lever le pied de l'accélérateur avant que l'aiguille n'atteigne cette zone ⇒ ➊.
3	Indicateur de température de liquide de refroidissement ⇌ ⇒ page 257.
4	Indications sur l'afficheur ⇒ page 20.

Explications relatives aux cadrans fig. 8 :

5	Indicateur de niveau de carburant ⇒ page 232.
6	Tachymètre (compteur de vitesse).
7	Touche de remise à zéro de l'affichage du totalisateur partiel (trip).Appuyez sur la touche 0.0 / SET pour remettre le totaliseur à zéro.

a) Suivant l'équipement du véhicule, le réglage de la montre peut se faire via le menuConfiguration dans l'afficheur du combiné d'instruments ⇒ page 29.

Avis

L'aiguille du compte-tours ne doit pas se trouver de manière prolongée dans la zone rouge de l'échelle graduée. Vous risquez sinon d'endommager le moteur!

Une montée rapide des rapport vous permet d'économiser du carburant et d'atténuer les bruits de fonctionnement du moteur.

Indications sur l'afficheur

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 19 et tenez-en compte.

Suivant l'équipement du véhicule, différentes informations peuvent être indiquées sur l'afficheur du combiné d'instruments page 19, fig. 8 ④:

• Messages d'avertissement et d'information
  • Totalisateurs kilométriques
• Heure
  • Température extérieure
  • Affichage de la boussole
• Positions du levier sélecteur page 176

• Recommendation de rapport ⇒ page 176

• Indicateur multifonction (MFA) et menus pour différents réglages page 25

• Indicateur de maintenance page 23
• Vitesse auxiliaire (menu Configuration) ⇒ page 25

Messages d'avertissement et d'information

Au moment où vous mettez le contact d'allumage ou pendant la marche, certaines fonctions du véhicule et l'état de certains composants du véhicule sont contrôlés. Les dysfonctionnements sont indiqués sur l'afficheur du combiné d'instruments par des symboles d'alerte assortis de messages d'avertissement ou d'information (⇒ page 16) et éventuellement d'un signal sonore. Selon la version du combiné d'instruments, la présentation peut varier.

Type de message	Couleur des symboles	Explication
Message d'avertissement de priorité 1	rouge	Le symbole clignote ou s'allume – en partie conjointement avec des signaux sonore d'avertissement.Contrôlez la fonction défaillante et supprimez la cause du dysfonctionnement. Faites appel à un spécialiste si nécessaire !
Message d'avertissement de priorité 2	jaune	Le symbole clignote ou s'allume – en partie conjointement avec des signaux sonore d'avertissement.Les dysfonctionnements ou les quantités de fluides insuffisantes peuvent endommager le véhicule et entraîner une panne du véhicule !⇒ ⒺContrôlez la fonction défaillante le plus rapidement possible. Faites appel à un spécialiste si nécessaire !
Message d'information	–	Informations sur différents processus sur le véhicule.

Totalisateurs kilométriques

Le totalisateur général enregistre la distance totale parcourue par le véhicule.

Le totalisateur kilométrique partiel (trip) indique le nombre de kilomètres parcourus depuis la dernière remise à zéro du totalisateur partiel. Le dernier chiffre indique les hectomètres.

Affichage de la température extérieure

Lorsque la température extérieure est inférieure à +4°C (+39,2°F), le symbole représentant un cristal de glace (alerte verglas) apparaît en plus de l'affichage de la température extérieure. Ce symbole clignote d'abord puis reste allumé jusqu'à ce que la température extérieure passe au-dessus de +6°C (+42,8°F) ⇒ ⚠.

Lorsque le véhicule est à l'arrêt ou roule à vitesse très réduite, ou que le chauffage d'appoint fonctionne, la température affichée peut être légèrement supérieure à la température extérieure réelle en raison de la chaleur de rayonnement du moteur.

La plage de mesure s'étend de -40^ C ( -40^ F) à +50^ C ( +125^ F).

Affichage de la boussole

Lorsque le contact d'allumage est mis et que le système intégré d'autoradio et de navigation est en marche, le point cardinal vers lequel vous vous dirigez actuellement est indiqué sur l'afficheur du combiné d'instruments ⇒ page 22.

Positions du levier sélecteur

La position enclenchée du levier sélecteur est indiquée sur le côté du levier sélecteur et sur l'afficheur du combiné d'instruments. En position D et S ainsi qu'en mode Tiptronic, le rapport engagé est représenté sur l'afficheur.

Affichage de vitesse auxiliaire (mph ou km/h)

Pendant la marche, la vitesse peut être affichée dans une autre unité de mesure (mph ou km/h), en plus de l'affichage du tachymètre. Pour cela, repérez l'option Vitesse aux. dans le menu Configuration ⇒ page 25.

Le passage d'un affichage à l'autre est impossible sur les véhicules exportés vers les pays où l'affichage permanent de la vitesse auxiliaire constitue une obligation légale.

Avertissement

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou de graves blessures corporelles.

• N'ignorez jamais des témoins d'alerte qui s'allument ou des messages texte.
• Garez immédiatement le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, comme par exemple de l'herbe sèche.
• Prenez les mesures indiquées.

Attention

Même si le symbole « cristal de glace » n'apparaît pas pour prévenir du danger, il peut y avoir du verglas. Ne vous fiez donc pas seulement à cet affichage !

Avis

Tenez toujours compte des témoins de contrôle qui s'allument et des descriptions et instructions correspondantes afin d'éviter tout endommagement du véhicule.

Il existe différents combinés d'instruments, c'est pourquoi les versions et les indications apparaissant sur l'afficheur peuvent varier. Sur l'afficheur sans messages d'avertissement ou d'information, les dysfonctionnements sont exclusivement indiqués par des témoins.

Si plusieurs messages d'avertissements sont présents, les symboles apparaissent l'un après l'autre pendant quelques secondes. Les symboles apparaissent tant que la cause de la perturbation n'a pas été éliminée.

Boussole

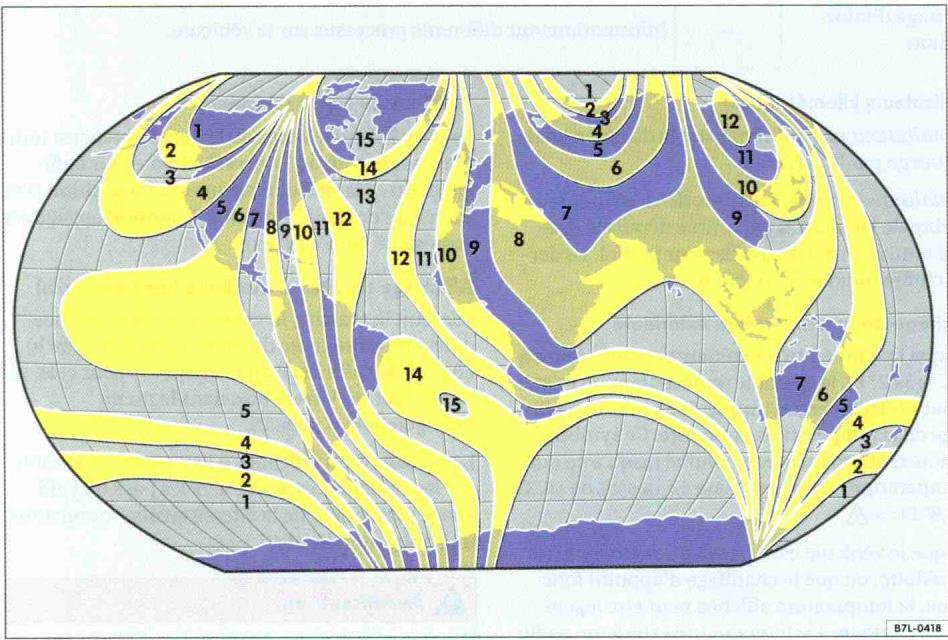

Fig. 9 Zones de la boussole

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 19 et tenez-en compte.

Sur les véhicules qui ne sont pas équipés de système de navigation de première monte, la boussole est calibrée automatiquement en permanence. Si vous installez des accessoires électriques ou métalliques de deuxième monte, par ex. un téléphone mobile, un téléviseur, il faut que la boussole soit de nouveau calibrée manuellement.

Sur les véhicules équipés de système de navigation de première monte, il ne faut pas que la boussole soit calibrée. L'option de menu boussole est supprimée.

Réglage de la zone de la boussole

• Mettez le contact d'allumage.
• Sélectionnez le menu Réglages et ensuite les options de menu Boussole et Zone.
• Sélectionnez la zone de boussole correspondant à votre position actuelle fig. 9.

- Réglez et confirmez la zone de boussole (1-15).

Calibrage de la boussole

Pour effectuer un calibrage de la boussole, il faut une zone de boussole correspondant à votre secteur et un espace suffisant pour effectuer un trajet circulaire.

- Mettez le contact d'allumage.

- Sélectionnez le menu Réglages et ensuite les options de menu Boussole et Calibrage.

- Confirmez le message Effectuez un cercle complet pour calibrer la boussole en appuyant sur OK puis effectuez un cercle complet en roulant à env. 10 km/h.

Le processus de calibrage est terminé lorsque le point cardinal vers lequel vous vous dirigez apparaît sur l'afficheur.

Indicateur de maintenance

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 19 et tenez-en compte.

L'entretien devant être effectué apparaît sur l'afficheur du combiné d'instruments ⇒ page 19, fig. 8④.

Volkswagen fait la distinction entre les échéances d'entretien avec vidange d'huile-moteur, par ex. Service Périodique, et sans vidange d'huile-moteur, par ex. Service Entretien. L'indicateur de maintenance informe uniquement sur les échéances d'entretien qui comprennent une vidange d'huile-moteur. Toutes les autres échéances d'entretien, par ex. le prochain Service Entretien ou la prochaine vidange de liquide de frein, figurent sur l'autocollant apposé sur le montant de porte du véhicule ou dans le Plan d'Entretien.

Pour les véhicules à service classique asservi à la durée ou au kilométrage, des périodicités fixes sont prescrites pour l'entretien.

Pour les véhicules à Service Longue Durée (LongLife), les périodicités sont déterminées au cas par cas. Le progrès technique permet de réduire considérablement la maintenance. Avec le Service Longue Durée (LongLife), Volkswagen met en œuvre une technologie permettant de ne faire effectuer un Service Périodique qu'au moment où le véhicule en a besoin. Les conditions d'utilisation individuelles et le style de conduite personnel sont pris en compte pour déterminer le Service Périodique (période s'étalant sur deux ans au maximum). L'avertissement préalable d'entretien est signalé, pour la première fois, 20 jours avant l'échéance de l'entretien calculée. Le trajet restant à parcourir indiqué est toujours arrondi à 100 km et le temps restant à des jours entiers. Vous ne pouvez consulter le message d'entretien actuel qu'au bout de 500 km après le dernier entretien. Auparavant, l'affichage n'indique que des tirets.

Rappel d'entretien

Lorsqu'un entretien arrive prochainement à échéance, un rappel d'entretien apparaît en mettant le contact d'allumage.

Sur les véhicules sans messages texte sur l'afficheur du combiné d'instruments, un symbole « clé à fourches » et une indication en « km » s'affichent. Le kilométrage indiqué correspond au nombre de kilomètres maxi. restant à parcourir jusqu'à la prochaine échéance d'entretien. Le type d'affichage change au bout de quelques secondes. Un symbole de « montre » apparaît en même temps que le nombre de jours restants d'ici l'échéance de l'entretien.

Sur les véhicules avec messages texte sur l'afficheur du combiné d'instruments, Service dans --- km ou --- jours apparaît.

Entretien

Lorsqu'un entretien est arrivé à échéance, un signal acoustique retentit à la mise du contact d'allumage et le symbole « clé à fourches » → clignote pendant quelques secondes. Sur les véhicules avec messages texte sur l'afficheur du combiné d'instruments, Service maintenant apparaît.

Consultation d'un message d'entretien

Lorsque le contact d'allumage est mis, que le moteur ne tourne pas et que le véhicule est à l'arrêt, vous pouvez consulter le message d'entretien actuel :

• Appuyez sur la touche du combiné d'instruments autant de fois que nécessaire, jusqu'à ce que le symbole « clé à fourches » apparaisse. OU
• Sélectionnez le menu Configuration.
• Dans le sous-menu Service, sélectionnez l'option Info.

Un entretien en retard est indiqué par le signe moins avant le nombre de kilomètres ou de jours

affiché. Sur les véhicules avec messages texte sur l'afficheur du combiné d'instruments, Service depuis --- km ou --- jours apparaît.

Remise à zéro de l'indicateur de maintenance (via le menu)

Si l'entretien n'a pas été effectué par un Partenaire Volkswagen, l'indicateur de maintenance peut être remis à zéro comme suit :

Véhicules avec messages texte :	Véhicules sans messages texte :
Sélectionnez le menuConfiguration.	Coupez le contact d'allumage.
Dans le sous-menuService, sélectionnez l'option Reset.	Appuyez sur la touche 0.0 / SET et maintenez-la enfoncée.
Confirmez la demande de confirmation en appuyant sur la touche .	Remettez le contact d'allumage.
	Relâchez la touche 0.0 / SET et appuyez sur la touche + en l'espace de 20 secondes environ.

Ne remettez pas l'indicateur de maintenance à zéro entre deux entretiens. Cette remise à zéro risquerait de fausser l'affichage.

Si l'indicateur de maintenance a été remis à zéro manuellement, le prochain service s'affiche après un parcours de 15 000 km ou au bout d'un an. La périodicité de l'entretien n'est pas calculée individuellement.

Le message d'entretien disparaît au bout de quelques secondes lorsque le moteur tourne ou en appuyant sur la touche OK.

Si, sur les véhicules à Service Longue Durée (LongLife), la batterie a été déconnectée durant une période prolongée, le calcul du temps jusqu'à l'entretien venant à échéance n'est pas possible. C'est pourquoi les indications d'entretien peuvent comporter des calculs erronés. Dans ce cas, respectez les périodicités d'entretien maximales admissibles ⇒ brochure Plan d'Entretien.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Synoptique de la structure du menu 25

Commande des menus sur le combiné d'instruments 26

Menu principal 27

Menu MFA (Indicateur multifonction) 28

Menu Configuration 29

Sous-menu Confort 30

Sous-menu Éclairage & Vision 31

Réglage confort individuel 31

Lorsque le contact d'allumage est mis, vous pouvez accéder aux différentes fonctions de l'afficheur par l'intermédiaire de menus.

Les véhicules équipés du volant multifonction n'ont pas de touches sur le levier d'essuie-glace. L'indicateur multifonction est commandé uniquement par les touches du volant multifonction.

L'étendue des menus apparaissant sur l'afficheur du combiné d'instruments dépend de l'équipement électronique du véhicule et de ses options.

Suivant l'équipement du véhicule, un atelier spécialisé peut programmer ou modifier d'autres fonctions. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Certaines options peuvent être consultées uniquement lorsque le véhicule est à l'arrêt.

Tant qu'un message d'avertissement de priorité 1 est affiché, aucun menu ne peut être consulté. Pour afficher les menus, confirmez les messages d'avertissement à l'aide de la touche OK.

Informations complémentaires :

- Programmation du chauffage d'appoint page 227

• Rétroviseurs extérieurs ⇒ page 126

Avertissement

L'accès aux menus sur le combiné d'instruments pendant la conduite risque de détourner votre attention de la circulation et d'entraîner des accidents.

Synoptique de la structure du menu

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 25 et tenez-en compte.

MFA (Indicateur multifonction) page 28

■ Durée du trajet
■ Consommation momentanée
■ Consommation moyenne
Autonomie
■ Distance parcourue
■ Vitesse moyenne
■ Affichage numérique de la vitesse
■ Indicateur numérique de la température d'huile
■Alerte de vitesse

Audio brochure Autoradio ou brochure Systeme de navigation

Navigation brochure Système de navigation

Téléphone brochure Prééquipements téléphone mobile

Chauffage stationnaire page 227

■ Activation
- Prog. marche/arrêt
- Désactivation
■ Heures présélectionnées 1-3
- Jour
- Heure
- Minute
- Activer

■ Durée de fonctionnement

■ Mode fonction

- Chauffage

- Ventilation

■ Jour

■ Réglage usine

Assistant

■ Feux directionnels activés/désactivés

Statut véhicule page 27

Réglages page 29

■ Données MFA

• Durée du trajet
• Consommation momentanée
• Consommation moyenne
• Distance parcourue
• Autonomie
• Vitesse moyenne
  – Affichage numérique de la vitesse
  -Alerte de vitesse

Boussole

■ Confort page 30

• Ouverture de porte [variante 1]
  Ouverture individuelle de porte
  Fermeture automatique
  Ouverture automatique
• Ouverture de porte [variante 2]
  Manuelle
  Automatique

- Validation alarme activée/désactivée

- Commande des glaces

Off

Tout

Conducteur

• Abaissement du rétroviseur activé/désactivé
• Réglage des rétroviseurs
  Individuel
  Synchrone
• Réglage usine

■ Éclairage & Vision ⇒ page 31

• Coming Home (Retour maison)
  – Leaving Home (Départ maison)
• Éclairage de plancher
• Clignotement confort activé/désactivé
• Mode voyage activé/désactivé
• Réglage usine

■ Heure
■ Pneus d'hiver
Langue
Unités
■ Vitesse auxiliaire activée/désactivée
Service
- Info
- Reset

■ Réglage usine

Commande des menus sur le combiné d'instruments

HIGH LOW OFF 1x OK/RESET OFF TRIP A B BTT-0238

Fig. 10 Sur le levier d'essuie-glace : touche Ⓐ pour valider les options et commande à bascule Ⓑ pour changer de menu.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 25 et tenez-en compte.

Accès au menu principal

Fig. 11 Côté droit du volant multifonction : éléments de commande des menus sur le combiné d'instruments

• Mettez le contact d'allumage.
• Si un message ou le pictogramme symbolisant le véhicule est affiché, appuyez sur la touche OK (⇒ fig. 10 Ⓐ ou ⇒ fig. 11).

- Commande à l'aide du levier d'essuie-glace : le menu principal est affiché sous forme de liste.

- Commande à l'aide du volant multifonction : le menu principal n'est pas affiché sous forme de liste. Pour passer aux différentes options du menu principal, appuyez plusieurs fois sur les touches fléchées ▶ ou ▶ ⇒ page 27.

Accès au sous-menu

- Appuyez sur la commande à bascule page 26, fig. 10 ⑧ en haut ou en bas ou sur les touches fléchées du volant multifonction ou jusqu'à ce que l'option souhaitée soit sélectionnée.

- L'option sélectionnée se trouve entre les deux lignes horizontales. À droite figure en plus un triangle ◀.

- Pour accéder à l'option du sous-menu, appuyez sur la touche [OK].

Réglages propres au menu

- Procédez aux modifications souhaitées à l'aide de la commande à bascule du levier d'essuie-glace ou des touches fléchées du volant multifonction. Le cas échéant, appuyez en permanence pour augmenter ou réduire les valeurs plus rapidement.

- Repérez ou confirmez votre sélection à l'aide de la touche [OK].

Retour au menu principal

- À l'aide du menu : Dans le sous-menu, sélectionnez l'option Retour pour quitter le sous-menu.

- Commande à l'aide du levier d'essuie-glace : maintenez la commande à bascule enfoncée.

- Commande à l'aide du volant multifonction : appuyez sur la touche [→].

Menu principal

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 25 et tenez-en compte.

Sélection	Fonction	voir
MFA	Informations et possibilités de réglage de l'indicateur multi-fonction (MFA).	⇒ page 28
Audio	Affichage des stations de radio lorsque l'autoradio est en marche.Affichage du CD actuel en mode CD.	⇒ brochure Auto-radio ou⇒ brochure Systeme de navigation
Navigation	Affichage d'informations par le système de navigation en marche:Lorsque le guidage est actif, des flèches de changement de direction et des barres d'approche sont affichées. La représentation ressemble au mode symboles du système de navigation.Si aucun guidage n'est activé, la direction (fonction boussole) et le nom de la rue empruntée sont indiqués.	⇒ brochure Systeme de navigation
Téléphone	Informations et possibilités de réglage du prééquipement téléphone mobile Premium.	⇒ brochure Prééquipements téléphone mobile
Chauffage stationnaire	Informations et possibilités de réglage du chauffage d'appoint (chauffage stationnaire):Activation ou désactivation du chauffage d'appoint. Sélection des heures de mise en marche et du mode de fonctionnement.	⇒ page 227
Assistant	Feux directionnels activés/désactivés.
Statut véh.	Messages d'avertissement ou d'information actuels.Cette option apparaît uniquement en présence de messages d'avertissement ou d'information. Le nombre de messages disponibles est indiqué sur l'afficheur. Exemple : 1/1 ou 2/2.	⇒ page 19
Configuration	Diverses possibilités de réglage, par ex. réglage du système confort, de l'éclairage & vision, de l'heure, de l'alerte de vitesse en cas d'utilisation de pneus d'hiver, de la langue, des unités, et l'« extinction de l'affichage ».	⇒ page 29

Menu MFA (Indicateur multifonction)

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 25 et tenez-en compte.

L'indicateur multifonction (MFA) est doté de deux mémoires automatiques : 1 – Mémoire de trajet et

2 – Mémoire de voyage. Le numéro de la mémoire affichée est indiqué en haut à droite de l'afficheur.

Lorsque le contact d'allumage est mis et que la mémoire 1 ou 2 est affichée, appuyez sur la touche OK pour commuter entre les deux mémoires.

1	Mémoire de trajet.	La mémoire mémorise les données de voyage et les valeurs de consommation depuis l’établissement du contact d'allumage jusqu’à sa coupure.Si vous interrompez votre trajet pendant plus de deux heures, la mémoire est automatiquement effacée. Si vous poursuivez votre trajet moins de deux heures après avoir coupé le contact d'allumage, les nouvelles données et valeurs viennent alors s’ajouter à la mémoire.
2	Mémoire de voyage.	La mémoire mémorise les données de voyage d’un nombre quelconque de trajets jusqu’à une durée de voyage totale de 99 heures et 59 minutes et une distance parcourue de 9 999 km. Si l’une de ces deux valeurs maxi est dépassée, la mémoire est automatiquement effacée et repart à 0.

Affichages possibles

Sélection	Fonction
Durée du trajet	Durée du trajet en heures (h) et en minutes (min) écoulée depuis la mise du contact d'allumage.
Consommation momentanée	Pendant la conduite, la consommation momentanée en carburant est affichée en l/100 km. Lorsque le moteur tourne et que le véhicule est à l'arrêt, elle est affichée en l/h (litres/heure).
Consommation moyenne	La consommation moyenne n'est affichée en l/100 km qu'après une distance de 100 mètres environ après l'établissement du contact d'allumage. Avant d'avoir parcouru cette distance, des tirets sont affichés. La valeur affichée est mise à jour environ toutes les 5 secondes.
Autonomie	Distance approximative en km restant à parcourir avec le contenu actuel du réservoir, en conservant le même style de conduite. La consommation momentanée, entre autres, est utilisée lors du calcul.
Distance parcourue	Distance parcourue en km depuis la mise du contact d'allumage.
Vitesse moyenne	La vitesse moyenne est indiquée après une distance de 100 mètres environ après avoir établi le contact d'allumage. Avant d'avoir parcouru cette distance, des tirets sont affichés. La valeur affichée est mise à jour environ toutes les 5 secondes.
Affichage numérique de la vitesse	Vitesse actuelle du véhicule affichée sous forme numérique.
Indicateur numérique de la température d'huile	La température actuelle de l'huile-moteur est affichée sous forme numérique.
Alerte vitesse --- km/h	Lorsque la vitesse mémorisée (entre 30 km/h et 250 km/h) est dépassée, un signal d'avertissement acoustique et le cas échéant, optique, est émis.

Basculement d'un affichage à l'autre

• Véhicules sans volant multifonction : appuyez sur la commande à bascule du levier d'essuie-glace.
• Véhicules avec volant multifonction : appuyez sur les touches △ ou ▽.

Mémorisation de la vitesse pour l'alerte de vitesse

• Sélectionnez l'affichageAlerte vitesse --- km/h.
• Appuyez sur la touche ⒺOK pour mémoriser la vitesse actuelle et activer l'alerte de vitesse.
• Le cas échéant, réglez la vitesse souhaitée en l'espace de 5 secondes environ à l'aide de la commande à bascule du levier d'essuie-glace ou des touches △ ou ▽ du volant multifonction. Puis appuyez à nouveau sur la touche OK ou attendez

quelques secondes. La vitesse est mémorisée et l'alerte de vitesse est activée.

- Pour la désactiver, appuyez sur OK. La vitesse mémorisée est effacée.

Effacement manuel de la mémoire 1 ou 2

• Sélectionnez la mémoire que vous souhaitez effacer.
• Maintenez la touche OK enfoncée pendant environ deux secondes.

Sélection individuelle des affichages

Dans le menu Configuration, vous pouvez sélectionner quelles données MFA possibles doivent apparaître sur l'afficheur du combiné d'instruments. De plus, les unités de mesure affichées peuvent être modifiées ⇒ page 29.

Menu Configuration

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 25 et tenez-en compte.

Menu Configuration	Fonction
Données MFA	Réglages permettant de faire apparaître les données MFA souhaitées sur l'afficheur du combiné d'instruments ⇒ page 28.
Boussole	Réglage de la zone de boussole et calibrage de la boussole. Lors du calibrage, tenez compte des messages sur l'afficheur du combiné d'instruments.
Confort	Réglages relatifs aux fonctions de confort du véhicule ⇒ page 30.
Éclairage & Vision	Réglages relatifs à l'éclairage du véhicule ⇒ page 31.
HeurePneus d'hiver	Réglage des heures et des minutes de la montre dans le combiné d'instruments et dans le système de navigation. L'heure peut être affichée au format 12 heures et 24 heures. Un S en haut de l'afficheur indique le cas échéant que l'afficheur est réglé sur l'heure d'été.Réglage de l'alerte de vitesse optique et acoustique. N'utilisez cette fonction que si les pneus d'hiver montés ne sont pas conçus pour la vitesse maximale du véhicule.
Langue	Réglage de la langue des textes apparaissant sur l'afficheur et dans le système de navigation.
Unités	Réglage des unités de mesure pour les valeurs de température et de consommation ainsi que pour les distances.
Vitesse aux.	Activation ou désactivation de l'affichage de la vitesse auxiliaire.
Service	Consultation de messages d'entretien ou remise à zéro de l'indicateur de maintenance.
Réglages usine.	Remet les fonctions de le menu Réglages sur les réglages effectués en usine.
Retour	L'affichage retourne au menu principal.

Sous-menu Confort

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 25 et tenez-en compte.

Menu Confort	Fonction
Ouverture de porte[variante 1] page 46	Ouvert. indiv. de porte: lors du déverrouillage du véhicule à l'aide de la clé à radiocommande, seule la porte du conducteur est déverrouillée. Toutes les portes et le hayon ne se déverrouillent que si vous appuyez une deuxième fois sur la touche [6].
	Fermet. auto (verrouillage auto): verrouillage automatique de toutes les portes et du hayon à une vitesse d'environ 15 km/h. Pour les déverrouiller lorsque le véhicule est à l'arrêt, appuyez sur la touche de verrouillage centralisé ou retirez la clé de contact du contact-démarreur.
	Déverr. auto (déverrouillage auto): toutes les portes et le hayon se déverrouillent lorsque la clé de contact est retirée du contact-démarreur.
Ouverture de porte[variante 2] page 46	Manuelle	Lors du déverrouillage du véhicule à l'aide de la clé à radiocommande, les portes suivantes se déverrouillent (selon le réglage):▷Toutes les portes: toutes les portes se déverrouillent.▷Ouvert. indiv. de porte: voir ci-dessus variante 1.▷Côté du véhicule: les portes du côté conducteur se déverrouillent.Sur les véhicules avec système KESSY page 46, la porte du conducteur et les portes du côté où se trouve la clé à radiocommandes se déverrouillent en actionnant la poignée de porte.▷Individuelle: Seule la porte du conducteur est déverrouillée.Sur les véhicules avec système KESSY, lorsque vous actionnez la poignée de porte, la porte correspondante ou le hayon est déverrouillé en même temps que la porte du conducteur page 46.
	Automatique	Fermet. auto ou Déverr. auto: cf. Ouverture de porte [variante 1].
Valid. alarme	Activation ou désactivation de la confirmation d'activation de l'alarme antivol page 46.
Menu Confort	Fonction
Comm. glaces	Réglage des lève-glaces : lors du déverrouillage ou du verrouillage, toutes les glaces peuvent être ouvertes ou fermées. La fonction d'ouverture peut être activée uniquement pour la porte conducteur ⇒ page 60.
Abaiss. rétro.	Abaissement automatique du rétroviseur côté passager avant lors de marches arrière. Permet par exemple de voir la bordure du trottoir ⇒ page 126.
Réglage rétrov.	Lors du réglage du rétroviseur extérieur côté conducteur, le rétroviseur extérieur côté passager avant est réglé simultanément de manière synchrone.
Réglages usine.	Remet les fonctions dans le sous-menu Confort sur les réglages effectués en usine.
Retour	L'affichage retourne au menu Configuration.

Sous-menu Éclairage & Vision

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 25 et tenez-en compte.

Menu Éclairage & Vision	Fonction
Coming Home (Retour maison)	Réglage de la durée d'éclairage après le verrouillage ou le déverrouillage du véhicule, ou activation ou désactivation de la fonction ⇒ page 115.
Leaving Home (Départ maison)
Éclairage de plancher	Réglage de l'intensité de l'éclairage de plancher lorsque les portes sont ouvertes, ou activation ou désactivation de la fonction.
Clignotement confort	Activation ou désactivation du clignotement confort. Lorsque vous actionnez les clignotants et que la fonction clignotement confort est activée, trois clignotements au minimum sont déclenchés⇒ page 109.
Mode voyage	Réglez les projecteurs pour les pays où la conduite s'effectue de l'autre côté de la route. Les projecteurs d'un véhicule à direction à gauche s'adaptent à la circulation à gauche si la case est « cochée ». Le mode voyage ne doit être utilisé que pour une courte période.
Réglages usine.	Remet les fonctions de le menu Réglages sur les réglages effectués en usine.
Retour	L'affichage retourne au menu Configuration.

Réglage confort individuel

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 25 et tenez-en compte.

Si deux personnes utilisent un véhicule, Volkswagen recommande que chaque personne utilise toujours « sa » clé à radiocommande. Lors de la coupure du contact d'allumage ou du verrouillage du véhicule, les réglages confort individuels sont automatiquement mémorisés et affectés à la clé à radiocommande ⇒ page 25.

Les valeurs des réglages confort individuels des sous-menus suivants sont affectées à la clé à radiocommande :

Menu Chauffage stationnaire

Menu Configuration

■ Heure
Langue
Unités

■ Ouverture de porte (ouverture individuelle de porte, verrouillage automatique)
■ Commande confort des glaces
■ Abaissement du rétroviseur

Menu Configuration/Éclairage & Vision

■ Retour maison / Départ maison

■ Éclairage de plancher

■ Clignotement confort

Les réglages mémorisés sont automatiquement rappelés au plus tard lors de l'établissement du contact d'allumage. Cf. également les informations et les consignes sur le siège à mémoire → page 77.

Avant de prendre la route

Avant-propos

Recommandations pour la conduite

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Préparations de la conduite et sécurité de conduite 33

Conduite à l'étranger 34

Passages à gué sur des routes 35

Selon le lieu d'utilisation du véhicule, il peut être judicieux de faire poser un carénage sous moteur. Un carénage sous moteur peut réduire le risque d'endommager le soubassement du véhicule et le carter d'huile, par exemple lors du passage sur des bordures de trottoirs, sur des routes meubles ou sur des accès à des terrains privés. Volkswagen recommande de faire effectuer la pose par un Partenaire Volkswagen.

Informations complémentaires :

- Position assise correcte et sûre page 69

- Transport page 129

- Démarrage, passage des rapports, stationnement⇒ page 168

- Conduite respectueuse de l'environnement ⇒ page 191

- Informations pour le consommateur ⇒ page 302

Avertissement

La conduite sous l'influence de l'alcool, de drogues, de médicaments et de narcotiques peut provoquer de graves accidents et des blessures mortelles.

- L'alcool, les drogues, les médicaments et les narcotiques peuvent avoir une incidence considérable sur les facultés de perception, les temps de réaction et la sécurité de conduite et peuvent par conséquent entraîner une perte de contrôle du véhicule.

- La conduite sous l'influence de l'alcool, de drogues, de médicaments et de narcotiques peut être contraire à la loi.

Préparations de la conduite et sécurité de conduite

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 33 et tenez-en compte.

Liste de contrôle

Pour votre propre sécurité, celle de vos passagers et des autres usagers de la route, veuillez respecter les points suivants avant et pendant tout déplacement ⇒ ⚠ :

√ Vérifiez le fonctionnement impeccable des feux et des clignotants.

Contrôlez la pression de gonflage des pneus(⇒ page 280) et le niveau de carburant (⇒ page 232).

√ Veillez à ce que la visibilité à travers les glaces soit bonne.

Fixez les objets et tous les bagages en toute sécurité dans les rangements, le coffre à bagages et, éventuellement, sur le pavillon ⇒ page 129.

√ Retirez les objets situés au niveau du plancher, en particulier du côté conducteur, pour pouvoir appuyer sur les pédales sans entrave.

√ Attachez les enfants dans le véhicule à l'aide d'un système de retenue correspondant à leur poids et à leur taille ⇒ page 100.

Ajustez correctement les sièges avant, les appuie-tête et les rétroviseurs à votre taille ⇒ page 69.

Portez des chaussures qui assurent un bon maintien de vos pieds lors de la commande des pédales.

√ Vérifiez la bonne fixation du tapis de sol au plancher du côté conducteur.

√ Avant de démarrer, adoptez une position assise correcte et conservez-la pendant tout le trajet. Cette recommandation s'adresse aussi aux passagers ⇒ page 69.

√ Avant de démarrer, ajustez correctement votre ceinture de sécurité et laissez-la correctement ajustée pendant tout le trajet. Cette recommandation s'adresse aussi aux passagers ⇒ page 80.

√ Ne prenez jamais plus de passagers à bord qu'il n'existe de places assises dans le véhicule.

√ Ne prenez pas le volant lorsque votre aptitude à conduire est diminuée, par ex. par la prise de médicaments, la consommation d'alcool ou de drogues.

√ Ne détournez pas votre attention de la circulation, par exemple en parlant à un passager ou en utilisant votre téléphone.

√ Adaptez toujours votre vitesse en fonction de l'état de la route, ainsi que des conditions météorologiques et de circulation.

√ Respectez le Code de la route et les limitations de vitesse.

Lors de longs voyages, faites des pauses à intervalles réguliers – au plus tard toutes les deux heures.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Les interventions d'entretien régulières du véhicule ne servent pas seulement au maintien en bon état du véhicule, mais elles contribuent aussi au maintien de sa sûreté de fonctionnement et de sa conformité aux exigences de la sécurité routière. Par conséquent, faites effectuer les interventions d'entretien conformément aux prescriptions du Plan d'Entretien.

Conduite à l'étranger

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 33 et tenez-en compte.

Liste de contrôle

Avant tout voyage à l'étranger, Volkswagen vous recommande de vous informer auprès d'un Partenaire Volkswagen sur les dispositions légales et sur les points suivants relatifs au pays dans lequel vous voyagerez ⇒ ⚠ :

Le véhicule doit-il subir une préparation technique avant le voyage à l'étranger, comme par exemple le masquage ou l'adaptation des projecteurs ?

Quelles sont les possibilités d'entretien et de réparation ?

Pour les moteurs à essence : l'essence sans plomb est-elle disponible avec un indice d'octane suffisant ?
Pour les moteurs diesel : le gazole à faible teneur en soufre est-il disponible ?
Y a-t-il un Partenaire Volkswagen dans le pays étranger ?
Le système de navigation de première monte fonctionne-t-il à l'étranger avec les données de navigation disponibles ?

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Avis

Volkswagen n'est pas tenu responsable des dommages causés au véhicule suite à l'utilisation d'un carburant de mauvaise qualité, à un entretien insuffisant ou à la disponibilité insuffisante de pièces d'origine.

Passages à gué sur des routes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 33 et tenez-en compte.

Pour éviter tout endommagement du véhicule lors de la traversée par ex. de routes inondées, tenez compte de ce qui suit :

• Avant un passage à gué, déterminez la profondeur de l'eau. L'eau doit au maximum s'élever jusqu'au rebord inférieur de la carrosserie ⇒ ⚠.
• Roulez au maximum au pas.
• Dans l'eau, ne vous arrêtez jamais, ne faites jamais marche arrière ou ne coupez jamais le moteur.
• Les véhicules arrivant en sens inverse peuvent produire des vagues qui peuvent dépasser la hauteur de l'eau autorisée pour votre véhicule!

Avertissement

Si vous avez traversé de l'eau ou de la boue, l'efficacité du freinage peut être amoindrie en raison de l'humidité - ou en hiver du givrage - des disques et des plaquettes de frein.

• Enfoncez prudemment la pédale de frein pour tester le frein.
• Effectuez des manœuvres de freinage prudentes pour « sécher » les freins. Ne pas mettre en danger les usagers de la route ou enfreindre les dispositions légales lors de cette opération.

Avis

• Les passages à gué sont susceptibles d'endommager des pièces du véhicule telles que le moteur, la boîte de vitesses, les trains roulants ou l'équipement électrique.
• Ne traversez jamais de l'eau salée. Le sel peut provoquer la corrosion. Rincez immédiatement à l'eau douce toutes les pièces du véhicule entrées en contact avec de l'eau salée.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Identification du véhicule 37

Caractéristiques du moteur 38

Cotes 39

Performances 40

Ce sont toujours les données figurant dans les papiers officiels du véhicule qui font foi. Toutes les indications contenues dans la présente brochure s'appliquent au modèle de base. Il est également indiqué sur la plaquette d'identification du véhicule reproduite dans le Plan d'Entretien et dans ses papiers officiels de quel moteur celui-ci est équipé.

Les valeurs indiquées peuvent être différentes si votre véhicule comporte des options ou correspond à un autre niveau d'équipement ou bien quand il s'agit de véhicules spéciaux et de véhicules destinés à d'autres pays.

Pour des raisons liées à l'homologation et à la fiscalité, les indications de puissance et les performances de certains moteurs peuvent différer, dans d'autres pays, des indications suivantes.

Informations complémentaires

• Transport page 129
• Conduite respectueuse de l'environnement ⇒ page 191
  • Carburant page 240
  • Huile-moteur ⇒ page 253
  • Liquide de refroidissement ⇒ page 257
• Roues et pneus page 280

Avertissement

Le non-respect ou le dépassement des cotes indiquées et de la vitesse maximale peut entraîner des accidents et des blessures.

1674 16-5-0471 188 55 wywzzz3c z 9E134769 3C2 5LD PASSAT Lim. TREND 147kW D6F CBFA KPZ LA7W QQ BOA C1G GOK HD8 JON D91 1AT 1G2 2ZB 5RQ SSL T03 3S2 8TC Q60 8AY 8GV 8RM 1ZM L02 OVD Q07 7MG BTT-0216

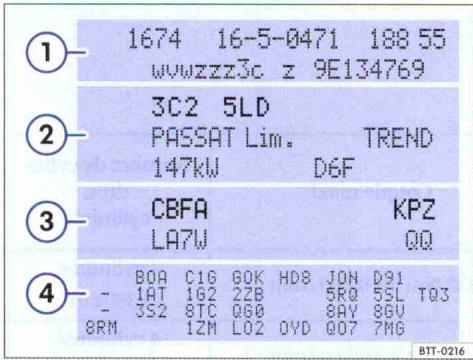

Fig. 12 Plaquette d'identification du véhicule (par ex. avec les lettres-repères moteur CBFA figurant sur la figure ③).

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 36 et tenez-en compte.

Numéro d'identification du véhicule

Le numéro d'identification du véhicule peut être lu de l'extérieur à travers un regard dans le pare-brise. Le regard se trouve sur le côté, dans la partie inférieure du pare-brise. De plus, le numéro d'identification du véhicule est frappé sur la descente d'eau droite. La descente d'eau droite se trouve entre la tourelle de jambe de force et l'aile. Pour accéder au numéro d'identification du véhicule, ouvrez le capot-moteur ⚠ ⇒ page 249.

Plaquette d'identification

La plaquette d'identification du véhicule fig. 12 est collée dans la zone du cuvelage de roue de secours dans le coffre à bagages et comporte les données suivantes :

① Numéro d'identification du véhicule (numéro de châssis)
② Type de véhicule, puissance du moteur, boîte de vitesses

VOLKSWAGEN AG e1·2001/116·0307 WWWZZZ3CZ9E134769 5 2170 kg 6 3970 kg 7 1- 1120 kg 8 2- 1100 kg Typ 3C 13HR-000193 CBAB 1674 1650471 E: Ø60 BTT-0217

Fig. 13 Plaque du constructeur.

③ Lettres-repères de moteur et de boîte de vitesses, référence peinture, code de garnitures intérieures. Dans l'exemple, les lettres-repères de moteur sont « CBFA » ⇒ fig. 12.
④ Options, numéros PR

Les données d'identification du véhicule figurent également dans le Plan d'Entretien.

Plaque du constructeur

La plaque du constructeur fig. 13 est visible au bas du montant de porte, après ouverture de la porte du conducteur. Les véhicules destinés à certains pays d'exportation n'ont pas de plaque du constructeur.

La plaque du constructeur comporte les données suivantes :

⑤ Poids total autorisé en charge (P.T.A.C.)
⑥ Poids total roulant autorisé (P.T.R.A.), (véhicule tracteur et remorque)
⑦ Charge autorisée sur l'essieu avant
⑧ Charge autorisée sur l'essieu arrière

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la

page 36 et tenez-en compte.

Moteurs à essence

Puissance de moteur	Technique d'injection	Lettres-repères moteur	Couple maxi	Nombre de cylindres, cylindrée
59 kW à 5 000 tr/min		CGGA	132 Nm à 3 800 tr/min	4 cylindres, 1 390 cm^3
75 kW à 5 600 tr/min		BSE	148 Nm à 3 800 tr/min	4 cylindres, 1 595 cm^3
75 kW à 5 600 tr/min moteur E85 MultiFuel de		CCSA	148 Nm à 3 800 tr/min	4 cylindres, 1 595 cm^3
77 kW à 5 000 tr/min	TSI®	CBZB	175 Nm à 1550 – 4 100 tr/min	4 cylindres, 1197 cm
77 kW à 5 000 tr/min BlueMotion	TSI®	CBZB	175 Nm à 1550 – 4 100 tr/min	4 cylindres, 1197 cm
90 kW à 5 000 tr/min	TSI®	CAXA	200 Nm à 1 500 – 4 000 tr/min	4 cylindres, 1 390 cm^3
118 kW à 5 800 tr/min	TSI®	CAVD	240 Nm à 1 500 – 4 500 tr/min	4 cylindres, 1 390 cm^3
118 kW à 4 500 – 6 200 tr/min	TSI®	CDAA	250 Nm à 1 500 – 4 500 tr/min	4 cylindres, 1 798 cm^3
125 kW à 5 700 tr/min		CBTA	240 Nm à 4 000 – 4 250 tr/min	5 cylindres, 2 480 cm^3
188 kW à 6 000 tr/min	TSI®	CDLC	330 Nm à 2 400 – 5 200 tr/min	4 cylindres, 1 984 cm^3
195 kW à 6 000 tr/min	TSI®	CDLA	350 Nm à 2 500 - 5 000 tr/min	4 cylindres, 1 984 cm^3
199 kW à 6 000 tr/min	TSI®	CDLF	350 Nm à 2 500 - 5 000 tr/min	4 cylindres, 1 984 cm^3

Moteurs diesel

Puissance de moteur	Technique d'injection	Lettres-repères moteur	Couple maxi	Nombre de cylindres, cylindrée
66 kW à 4 200 tr/minavec FAP	TDI®	CAYB	230 Nm à 1 500 - 2 500 tr/min	4 cylindres, 1 598 cm ^3
77 kW à 4 400 tr/minavec FAP	TDI®	CAYC	250 Nm à 1 500 – 2 500 tr/min	4 cylindres, 1 598 cm ^3
77 kW à 4 400 tr/min BlueMotion avec FAP	TDI®	CAYC	250 Nm à 1 500 – 2 500 tr/min	4 cylindres, 1 598 cm ^3
81 kW à 4 200 tr/min avec FAP	TDI®	CBDC	250 Nm à 1 500 – 2 500 tr/min	4 cylindres, 1 968 cm ^3
Moteur diesel TDI à émissions réduites de 81 kW à 4 200 tr/min avec FAP	TDI®	CBDC	250 Nm à 1 500 – 2 500 tr/min	4 cylindres, 1 968 cm ^3
100 kW à 4 200 tr/minavec FAP	TDI®	CBAA, CFFA	320 Nm à 1 750 – 2 500 tr/min	4 cylindres, 1 968 cm ^3
103 kW à 4 200 tr/minavec FAP	TDI®	CBAB, CFFB	320 Nm à 1 750 – 2 500 tr/min	4 cylindres, 1 968 cm ^3
103 kW à 4 000 tr/min avec FAP	TDI®	CJAA	320 Nm à 1 750 – 2 500 tr/min	4 cylindres, 1 968 cm ^3
125 kW à 4 200 tr/minavec FAP	TDI®	CFGB	320 Nm à 1 750 – 2 500 tr/min	4 cylindres, 1 968 cm ^3

Moteur GPL

Puissance de moteur	Technique d'injection	Lettres-repères moteur	Couple maxi	Nombre de cylindres, cylindrée
72 kW (BiFuel) à 5 600 tr/min en Mode GPL		CHGA	144 Nm à 3 800 tr/min	4 cylindres, 1 595 cm^3
75 kW (BiFuel) à 5 600 tr/min en Mode essence		CHGA	148 Nm à 3 800 tr/min	4 cylindres, 1 595 cm^3

Cotes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 36 et tenez-en compte.

a) De légers écarts sont possibles selon la taille des jantes et des pneus.

Longueur	4 199 – 4 308 mm
Largeur	1786 mm
Hauteur à vide	1465 – 1500 mm
Empattement	2 575 mm
Diamètre de braquage minimal	10,9 m
Voiea) avant	1 527 – 1 541 mm
Voiea) arrière	1 500 - 1 519 mm
Garde au sol avec P.T.A.C.	89 mm

N'est pas valable pour les États-Unis et le Canada

Performances

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 36 et tenez-en compte.

Moteurs à essence

Puissance de moteur	Lettres-re-pères moteur	Type de boîte de vitesses	Vitesse maxi
59 kW	CGGA	BM5	172 km/h
75 kW^a)	BSE	BM5	188 km/h
		DSG ^® 7	188 km/h
Moteur E85 MultiFuel de 75 kW	CCSA	BM5	184 km/h
77 kW	CBZB	BM6	190 km/h^b)
		DSG ^® 7	190 km/h^c)
77 kW BlueMotion	CBZB	BM6	190 km/h^b)
90 kW	CAXA	BM6	200 km/h
		DSG ^® 7	200 km/h^c)
118 kW	CAVD	BM6	220 km/h^b)
		DSG ^® 7	220 km/h^c)
118 kW	CDAA	BM6	220 km/h^b)
		DSG ^® 7	220 km/h^c)
188 kW	CDLC	BM6 4MOTION	250 km/h
		DSG ^® 6 4MOTION	250 km/h
195 kW	CDLA	BM6 4MOTION	250 km/h
		DSG ^® 6 4MOTION	250 km/h
199 kW	CDLF	BM6 4MOTION	-km/h^d)
		DSG ^® 6 4MOTION	-km/h^d)

a) Sur les véhicules conformes à la norme antipollution Euro 2, les valeurs indiquées peuvent être différentes.

b) La vitesse maximale est atteinte en 5 ^e .
c) La vitesse maximale est atteinte en 6 ^e .
d) Données non encore disponibles au moment de la mise sous presse.

Moteurs diesel

Puissance de moteur	Lettres-re-pères moteur	Type de boîte de vitesses	Vitesse maxi
66 kW avec FAP	CAYB	BM5	178 km/h
77 kW avec FAP	CAYC	BM5	189 km/h
		DSG ^ 7	189 km/h
77 kW BlueMotion avec FAP	CAYC	BM5	189 km/h
77 kW BlueMotion 99g de CO2avec FAP	CAYC	BM5	190 km/h
Moteur diesel à émissions ré-duites de 77 kW avec FAP	CAYC	BM5	189 km/h
		DSG ^ 7	190 km/h
81 kW avec FAP	CBDC	BM5	193 km/h
		DSG ^ 6	191 km/h
Moteur diesel à émissions ré-duites de 81 kW avec FAP	CBDC	BM5	190 km/h
100 kW avec FAP	CBAA, CFFA	BM6	207 km/h ^a)
103 kW avec FAP	CBAB	BM6	209 km/h ^a)
		DSG ^ 6	207 km/h
		BM6 4MOTION	206 km/h
103 kW avec FAP	CFFB	BM6	209 km/h ^a)
		DSG ^ 6	209 km/h
		BM6 4MOTION	209 km/h
125 kW avec FAP	CFGB	BM6	- km/h ^b)
		DSG ^ 6	- km/h ^b)

a) La vitesse maximale est atteinte en 5 ^e .
b) Données non encore disponibles au moment de la mise sous presse.

Moteur GPL

Puissance de moteur	Lettres-re-pères moteur	Type de boîte de vitesses	Vitesse maxi
72 kW (BiFuel) en Mode GPL	CHGA	BM5	185 km/h
75 kW (BiFuel) en Mode essence	CHGA	BM5	188 km/h

Dans le cas de certaines motorisations associées à des trains roulants mauvaises routes, la vitesse maximale peut être limitée à 210 km/h.

Les performances de conduite ont été calculées avec un véhicule qui n'était pas doté d'équipements réduisant les performances comme par exemple des galeries porte-bagages ou des bavettes pare-boue.

Ouverture et fermeture

Jeu de clés du véhicule

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Clés du véhicule 44

Remplacement des piles 45

Synchronisation de la clé à radiocommande ..... 45

Informations complémentaires :

• Réglages à l'aide du système d'information Volkswagen page 25
• Verrouillage centralisé et système de fermeture ⇒ page 46
  • Démarrage et arrêt du moteur ⇒ page 168
  • Fermeture ou ouverture d'urgence ⇒ page 313

Avertissement

Une utilisation distraite ou sans surveillance de la clé du véhicule risque de causer des accidents et d'entraîner de graves blessures.

• À chaque fois que vous quittez le véhicule, prenez toujours avec vous les clés du véhicule. Des enfants ou des personnes n'y étant pas autorisées pourraient verrouiller le véhicule, démarrer le moteur ou mettre le contact d'allumage et activer les équipements électriques comme les lève-glaces.
• Ne laissez jamais seuls à bord des enfants ou des personnes dépendant de l'aide d'autrui. Ils ne peuvent pas sortir seuls du véhicule ni se porter assistance à eux-mêmes en cas d'urgence.

A BTT-0293

Fig. 14 Clé du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 43 et tenez-en compte.

Clés du véhicule

La clé à radiocommande vous permet de ver- rouiller et de déverrouiller le véhicule à distance.

L'émetteur alimenté par pile est logé dans la clé à radiocommande. Le récepteur se trouve dans l'habitable. Lorsque la pile est neuve, le périmètre d'action de la clé à radiocommande est de quelques mètres autour du véhicule.

Si vous ne parvenez pas à ouvrir ou à fermer le véhicule à l'aide de la clé à radiocommande, vous devez procéder à une nouvelle synchronisation de la clé à radiocommande page 45 ou changer la pile de la clé à radiocommande page 45.

Sept clés à radiocommande peuvent être utilisées au maximum.

Dégagement et rabattement du panneton de clé

Déverrouillez le panneton de clé en appuyant sur la touche fig. 14 Ⓐ ou fig. 15 Ⓐ.

Touche d'alarme

Appuyez sur la touche d'alarme uniquement en cas d'urgence ⑧ ! Une fois que vous avez appuyé sur la touche, l'avertisseur sonore du véhicule re-tentit et l'éclairage clignote. Si vous appuyez sur la touche, l'alarme se désactive.

Clé de rechange

Pour obtenir une clé de rechange ou une autre clé à radiocommande, le numéro de châssis du véhicule est nécessaire.

A B PANIC BTT-0294

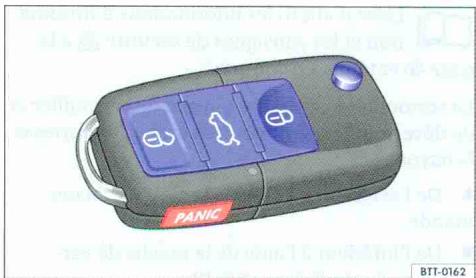

Fig. 15 Clé du véhicule avec touche d'alarme.

Chaque clé neuve doit contenir une micropuce et être codée avec les données de l'antidémarrage électronique du véhicule. Une clé ne fonctionne pas si elle ne contient pas de micropuce ou si elle contient une micropuce non codée. Ceci vaut également pour les clés qui ont été façonnées.

Les clés neuves ou clés de rechange sont disponibles chez votre Partenaire Volkswagen ou dans des ateliers spécialisés et chez des fabricants de clés agréés, qualifiés dans la fabrication de ces clés.

Les clés et clés de rechange neuves doivent être adaptées avant d'être utilisées ⇒ page 45.

Clients en :	Informations complémentaires sur la clé de rechange
Europe, Asie, Amérique du Sud et Centrale, Australie, Afrique.	Partenaire Volkswagen.
Amérique du Nord.	www.vw.com ou service d'assistance clients Volkswagen 1-800-822-8987.

Avis

Chacune des clés renferme des composants électroniques. Protégez les clés contre l'humidité et les fortes secousses.

i Appuyez sur les touches de la clé à radiocommande uniquement si cela est vraiment nécessaire. Toute pression inutile sur les touches peut entraîner le déverrouillage involontaire du véhicule ou le déclenchement de l'alarme. Ceci vaut également si vous vous trouvez en dehors de la zone d'action de la clé.

Le fonctionnement de la clé à radiocommande peut être momentanément perturbé par la superposition d'émetteurs se trouvant dans les environs du véhicule et fonctionnant sur une même plage de fréquences (émetteur-récepteur, téléphone mobile, par ex.).

La portée radio peut être considérablement diminuée par des obstacles situés entre la clé à radiocommande et le véhicule, les mauvaises conditions météorologiques et la décharge des piles.

Remplacement des piles

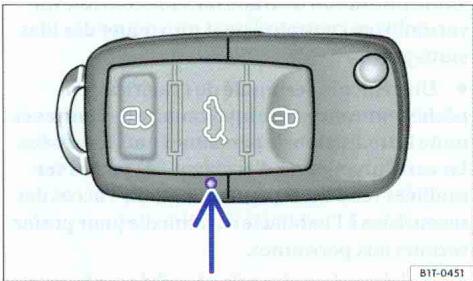

Fig. 16 Témoin de pile dans la clé à radiocommande.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 43 et tenez-en compte.

Si le témoin de pile dans la clé à radiocommande (flèche) ⇒ fig. 16 ne s'allume pas lorsque vous ap-

puyez sur une touche, la pile de la clé doit être remplacée.

Volkswagen vous recommande de faire remplacer la pile dans un atelier spécialisé.

Avis

Une pile inappropriée risque d'endommager la clé à radiocommande. Remplacez les piles usagées uniquement par des piles neuves de même voltage et de même taille.

Éliminez les piles usées dans le respect de l'environnement.

Synchronisation de la clé à radiocommande

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 43 et tenez-en compte.

Si vous appuyez fréquemment sur la touche en dehors de la zone d'action de la clé à radiocommande, il se peut que vous ne puissiez plus verrouiller ou déverrouiller le véhicule à l'aide de la clé à radiocommande. Dans ce cas, la clé à radiocommande doit être à nouveau synchronisée comme suit :

- Déployez le panneton de la clé du véhicule page 43.

• Retirez le cache du barillet de la porte du conducteur page 313.
• Appuyez sur la touche Ⓤ de la clé à radiocommande. Veuillez vous tenir à proximité du véhicule.
• Déverrouillez le véhicule à l'aide du panneton en l'espace d'une minute.
• Mettez le contact d'allumage à l'aide de la clé à radiocommande. La synchronisation est terminée.
• Mettez en place le capuchon.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Description du verrouillage centralisé 47

Verrouillage et déverrouillage du véhicule de l'extérieur 48

Déverrouillage et verrouillage du véhicule de l'intérieur 49

Verrouillage et déverrouillage du véhicule à l'aide du système KESSY 49

Dispositif de sécurité Safe 51

Alarme antivol 52

Protection volumétrique et protection anti-soulèvement 53

Le verrouillage centralisé fonctionne correctement uniquement si toutes les portes et le hayon sont entièrement fermés. Si la porte du conducteur est ouverte, le véhicule ne peut pas être verrouillé à l'aide de la clé à radiocommande.

Informations complémentaires :

• Réglages à l'aide du système d'information Volkswagen ⇒ page 25
• Jeu de clés du véhicule page 43
  • Lève-glaces électriques ⇒ page 60
  • Toit ouvrant coulissant et relevable⇒ page 63

• Fermeture ou ouverture d'urgence ⇒ page 313
- Traction d'une remorque page 142

Avertissement

Toute utilisation distraite ou sans contrôle du verrouillage centralisé peut provoquer des blessures graves.

• Un véhicule verrouillé de l'intérieur empêche toute ouverture involontaire des portes et toute introduction de personnes non autorisées. En cas d'urgence ou d'accident, les portes verrouillées rendent cependant difficile l'accès des secouristes à l'habitacle du véhicule pour porter secours aux personnes.
• Ne laissez jamais seuls à bord des enfants ou des personnes dépendant de l'aide d'autrui. Ils ne peuvent pas sortir seuls du véhicule ni se porter assistance à eux-mêmes en cas d'urgence.
• Selon la saison, des températures très élevées ou très basses peuvent régner dans un véhicule fermé. Ces températures risquent d'entraîner des sérieuses blessures ou maladies, voire la mort, notamment chez les enfants en bas âge.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 46 et tenez-en compte.

Le verrouillage centralisé permet de verrouiller et de déverrouiller centralement toutes les portes et le hayon :

• De l'extérieur à l'aide de la clé à radiocommande.
• De l'intérieur à l'aide de la touche de verrouillage centralisé page 49.

Des fonctions particulières du verrouillage centralisé peuvent être activées ou désactivées dans le

sous-menu Confort du menu Configuration ou dans un atelier spécialisé ⇒ page 25.

En cas de défaillance de la clé à radiocommande ou du verrouillage centralisé, vous pouvez déverrouiller ou verrouiller les portes et le hayon manuellement.

Verrouillage du véhicule après un déclenchement de sac gonflable

En cas de déclenchement des sacs gonflables au cours d'un accident, le véhicule se déverrouille à tous les niveaux. Selon son degré d'endommagement, le véhicule peut être verrouillé après l'accident comme suit.

Fonction	Mesure à prendre
Verrouillage du véhicule de l'intérieur :	– Coupez le contact d'allumage puis remettez-le.– Appuyez sur la touche de verrouillage centralisé [IMAGE].
Verrouillage du véhicule de l'extérieur :	– Coupez le contact d'allumage puis remettez-le. OU retirez la clé de contact.– Ouvrez une fois l'une des portes du véhicule.– Verrouillez le véhicule à l'aide de la clé à radiocommande.

Fig. 17 Touches de la clé à radiocommande.

Fig. 18 Clé du véhicule avec touche d'alarme.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 46 et tenez-en compte.

Fonction	Action avec clé à radiocom-mande	Mesure à prendre avec la clé mécanique
Déverrouillage du vé-hicule.	Appuyez sur la touche 🔒. Maintenez-la enfoncée pour l'ouverture confort.	Introduisez la clé du véhicule dans le barillet de la porte du conducteur et tournez dans le sens inverse des aiguilles d'une montre. Maintenez-la dans cette position pour l'ouverture confort.
Verrouillage du véhi-cule.	Appuyez sur la touche 🔒. Maintenez-la enfoncée pour la fermeture confort.	Introduisez la clé du véhicule dans le barillet de la porte du conducteur et tournez dans le sens des aiguilles d'une montre. Maintenez-la dans cette position pour la fermeture confort.
Déverrouillage du hayon.	Appuyez sur la touche 🔒.	Introduisez la clé du véhicule dans le barillet de la porte du conducteur et tournez dans le sens inverse des aiguilles d'une montre.
Déverrouillage du pan-neton de la clé à radio-commande.	Appuyez sur la touche 🔒.	Pour déverrouiller le panneton, appuyez sur la touche.

Attention : selon la fonction du verrouillage centralisé paramétrée dans le sous-menu Confort, toutes les portes et le hayon se déverrouillent uniquement après avoir appuyé deux fois sur la touche Ⓤ ⇒ page 25.

La clé à radiocommande déverrouille et verrouille le véhicule uniquement si la pile a une puissance suffisante et si la clé se trouve dans une zone située à quelques mètres autour du véhicule. Le ver- rouillage du véhicule est indiqué par le clignote- ment de tous les clignotants.

Lorsque la porte du conducteur est ouverte, il n'est pas possible de verrouiller le véhicule au moyen de

la clé à radiocommande. Lorsque vous déver- rouillez le véhicule et que vous n'ouvrez ni porte ni hayon dans les 30 secondes suivantes, le véhicule se verrouille de nouveau automatiquement. Cette fonction empêche que le véhicule reste déver- rouillé involontairement durant une période prolongée.

Ouverture et fermeture confort

- Voir Lève-glaces électriques – Fonctions page 60.

- Voir Toit ouvrant coulissant et relevable – Fonction ⇒ page 63.

Fig. 19 Dans la porte du conducteur : touche de ver-rouillage centralisé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 46 et tenez-en compte.

Appuyez sur la touche ⇒ fig. 19 :

[NO TEXT]

Verrouillage du véhicule.

[NO TEXT]

Déverrouillage du véhicule.

La touche de verrouillage centralisé fonctionne aussi bien lorsque le contact d'allumage est mis que lorsqu'il est coupé.

La touche de verrouillage centralisé est hors service uniquement lorsque le dispositif de sécurité Safe est activé page 51.

Lorsque vous verrouillez le véhicule à l'aide de la touche de verrouillage centralisé :

- Le dispositif de sécurité n' est pas activé page 51.

• L'alarme antivol n'est pas activée.

- Il n'est pas possible d'ouvrir les portes et le hayon de l'extérieur, par ex. à un arrêt aux feux de circulation.

- Les portes peuvent être déverrouillées et ouvertes de l'intérieur en tirant sur le levier d'ouverture de porte. Le cas échéant, il faut à nouveau tirer sur le levier d'ouverture de porte.

- Si la porte du conducteur est ouverte, elle n'est pas verrouillée. Cela empêche que le conducteur verrouille accidentellement le véhicule de l'extérieur.

Verrouillage et déverrouillage du véhicule à l'aide du système KESSY

Fig. 20 Système sans clé de fermeture et de démarrage KESSY : zones de proximité.

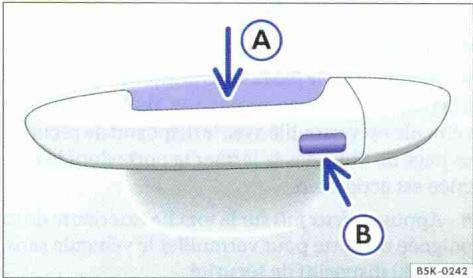

Fig. 21 Système sans clé de fermeture et de démarrage KESSY : touche extérieure dans la poignée de porte avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la

page 46 et tenez-en compte.

Le système KESSY est un système sans clé de fermeture et de démarrage permettant de verrouiller et de déverrouiller le véhicule sans utilisation active de la clé. Pour cela, seule une clé à radiocom-

mande valable doit se trouver dans la zone de proximité du véhicule fig. 20 ⚠.

Informations de base

Lorsqu'une clé à radiocommande valable se trouve dans la zone de proximité fig. 20 d'une porte avant ou du hayon, le système sans clé de

fermeture et de démarrage KESSY détecte le souhait d'accéder au véhicule. Le système contrôle le droit d'accès et permet les fonctions suivantes sans utilisation active de la clé :

• Keyless-Entry : déverrouillage du véhicule par le biais de la poignée de porte du conducteur ou du passager avant.
• Keyless-Go : démarrage du moteur et départ du véhicule. (Une clé à radiocommande valable doit alors se trouver dans l'habitacle.)
• Keyless-Exit : verrouillage du véhicule par le biais de la poignée de porte du conducteur ou du passager avant.

Le verrouillage centralisé et le système de fermeture fonctionnent comme un système normal de verrouillage et de déverrouillage. Seuls les éléments de commande différent.

Le déverrouillage du véhicule est signalé par un double clignotement, le verrouillage par un seul clignotement de tous les clignotants.

Lorsque vous déverrouillez le véhicule et que vous n'ouvrez ni porte ni hayon au bout de quelques secondes, le véhicule se verrouille de nouveau.

Déverrouillage et ouverture des portes

• Saisissez la poignée de porte du conducteur ou du passager avant page 49, fig. 21 (flèche A).
  • Ouvrez la porte.

Fermeture et verrouillage des portes

• Fermez la porte du conducteur.
- Actionnez une fois la touche extérieure intégrée à la poignée de porte (⇒ page 49, fig. 21 flèche). Le véhicule est verrouillé avec le dispositif de sécurité ⇒ page 51. Vous devez fermer la porte dont la poignée est actionnée.
- Appuyez deux fois sur la touche extérieure de la poignée de porte pour verrouiller le véhicule sans l'aide du dispositif de sécurité.

Déverrouillage et verrouillage du hayon

Lorsqu'une clé à radiocommande valable se trouve dans la zone de proximité page 49, fig. 20 du hayon, le hayon se déverrouille automatiquement lors de son ouverture.

- Ouvrez ou fermez le hayon comme un hayon normal page 57.

Comportement lors du verrouillage avec une deuxième clé

Lorsqu'une clé à radiocommande valable se trouve dans l'habitacle du véhicule, le véhicule se verrouille de l'extérieur uniquement si une deuxième clé à radiocommande valable se trouve dans la zone de proximité située à l'extérieur du véhicule.

Désactivation automatique des capteurs

Si le véhicule n'est pas verrouillé ou déverrouillé pendant une longue période, le capteur de proximité situé sur la porte du passager avant se désactive automatiquement.

Si la touche extérieure d'une poignée de porte est déclenchée de manière excessivement fréquente lorsque le véhicule est verrouillé, par ex. du fait des branches d'une haie le frôlant, toutes les touches extérieures du côté du véhicule concerné se désactivent pendant env. 30 minutes. Si seule la touche extérieure de la porte du conducteur est concernée, celle-ci est la seule à être désactivée.

Les capteurs sont de nouveau actifs lorsque l'un des événements suivants se produit :

• Les 30 minutes sont écoulées. Ou
• Vous déverrouillez le véhicule à l'aide de la touche Ⓤ de la clé à radiocommande. Ou
  • Ouverture du hayon Ou
• Déverrouillez le véhicule mécaniquement avec la clé du véhicule.

Fonctions de confort

- Pour procéder à la fermeture confort de toutes les glaces électriques et du toit ouvrant coulissant et relevable, laissez le doigt sur la touche extérieure de la poignée de porte pendant plus de deux secondes. - Relâchez la touche extérieure pour interrompre la fonction. Si la touche extérieure de la poignée de porte est à nouveau activée après avoir été relâchée, toutes les glaces s'ouvrent (fonction de sécurité) ⚠ ⇒ page 60.

L'ouverture de porte lors de la saisie d'une poignée de porte s'effectue conformément aux réglages activés dans le menu Réglages – Confort ⇒ page 25.

Avis

Le capteur de proximité peut être activé par un jet d'eau ou de vapeur puissant lorsqu'une clé à radiocommande valable se trouve dans la zone de proximité. Si au moins une glace, dotée d'un lève-glace électrique, est ouverte et que le capteur est activé en permanence, la fermeture confort commence. Si le jet d'eau ou de vapeur est éloigné brièvement du capteur, puis ramené, alors il se peut que toutes les glaces s'abaissent ⇒ page 50, Fonctions de confort.

Si le levier sélecteur ne se trouve pas en position P, le verrouillage électronique de colonne de direction ne se verrouille pas et le véhicule ne peut pas être verrouillé à l'aide des poignées de porte avant ou de la clé à radiocommande.

Lorsque la batterie ou la pile de la clé à radio-commande est faible ou déchargée, il se peut que le véhicule ne puisse pas être verrouillé ou déverrouillé à l'aide du système KESSY.

N'est pas valable pour les États-Unis et le Canada

Dispositif de sécurité Safe

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 46 et tenez-en compte.

Fonction	Mesure à prendre
Verrouillage du véhicule et activation du dispositif de sécurité Safe.	Appuyez une fois sur la touche 6 de la clé à radiocommande.
Verrouillage du véhicule sans activation du dispositif de sécurité Safe.	Appuyez deux fois sur la touche 6 de la clé à radiocommande.
	Appuyez une fois sur la touche de verrouillage centralisé 6 dans la porte du conducteur.

Lorsque le véhicule est verrouillé, le dispositif de sécurité Safe met les leviers d'ouverture des portes et la touche de verrouillage centralisé hors fonction afin de rendre plus difficiles les effractions du véhicule. Les portes ne peuvent plus être ouvertes de l'intérieur ⚠.

Lorsque le dispositif de sécurité Safe est désactivé :

- Le véhicule peut être déverrouillé et ouvert de l'intérieur à l'aide du levier d'ouverture de porte.

- Le véhicule peut être déverrouillé de l'intérieur à l'aide de la touche de verrouillage centralisé.

• L'alarme antivol est activée.

- La protection volumétrique et la protection anti-soulèvement sont désactivées.

Témoin dans la porte du conducteur

Après le verrouillage du véhicule :	Signification
Le témoin à DEL rouge clignote rapidement pendant env. deux secondes, puis il clignote plus lentement.	Le dispositif de sécurité Safe est activé.
Le témoin à DEL rouge clignote pendant env. deux secondes, puis il s'éteint. Le témoin clignote de nouveau au bout d'env. 30 secondes.	Le dispositif de sécurité Safe est désactivé.
Le témoin à DEL rouge s'allume en permanence pendant env. 30 secondes.	Dysfonctionnement du système de fermeture. Rendez-vous dans un atelier spécialisé !

Avertissement

Toute utilisation distraite ou sans contrôle du dispositif de sécurité Safe peut provoquer des blessures graves.

- Ne laissez jamais personne dans le véhicule lorsque le véhicule est verrouillé à l'aide de la clé à radiocommande. Lorsque le dispositif de sécurité Safe est activé, les portes ne peuvent plus être ouvertes de l'intérieur !

Avertissement (suite)

- Lorsque les portes sont verrouillées, les se-couristes ont plus de mal à pénétrer dans l'habi-tacle du véhicule en cas d'urgence pour venir en aide aux personnes en danger. En situation d'urgence, les personnes enfermées ne peuvent plus sortir du véhicule en déverrouillant les portes.

Alarme antivol

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 46 et tenez-en compte.

L'alarme antivol a pour fonction de rendre plus difficiles les tentatives d'effraction et le vol du véhicule.

L'alarme antivol est automatiquement activée lors du verrouillage du véhicule à l'aide de la clé à radiocommande.

Quand l'alarme se déclenche-t-elle ?

L'alarme antivol déclenche des signaux d'avertissement sonores pendant 30 secondes environ et optiques pendant cinq minutes maximum lorsque les actions non autorisées suivantes sont effectuées au niveau du véhicule verrouillé :

- Déverrouillage mécanique du véhicule avec la clé du véhicule, ouverture de la porte déverrouillée mécaniquement et pas d'établissement du contact d'allumage en l'espace de 15 secondes

• Ouverture d'une porte.

• Ouverture du capot-moteur.

• Ouverture du hayon.

- Mise du contact d'allumage avec une clé du véhicule non valable.

• Déconnexion de la batterie du véhicule.

- Mouvement à l'intérieur du véhicule (pour les véhicules avec protection volumétrique).

- Remorquage du véhicule (sur véhicules avec protection anti-soulèvement).

• Soulèvement du véhicule (sur véhicules avec protection anti-soulèvement).
• Transport du véhicule sur un ferry ou sur voie ferrée.
• Dételage d'une remorque branchée à l'alarme antivol page 142.

Désactivation de l'alarme

Déverrouillez le véhicule à l'aide de la touche de déverrouillage de la clé à radiocommande ou mettez le contact d'allumage.

L'alarme se déclenche à nouveau si quelqu'un essaie de s'introduire de nouveau dans la même zone sous protection ou dans une autre zone sous protection après l'extinction de l'alarme. Par ex. si le hayon est ouvert après l'ouverture d'une porte.

L'alarme antivol n'est pas activée lors du verrouillage du véhicule de l'intérieur à l'aide de la touche de verrouillage centralisé Ⓗ.

Si la porte du conducteur est déverrouillée mécaniquement à l'aide de la clé du véhicule, alors seule la porte du conducteur est déverrouillée, et non l'ensemble du véhicule. Ce n'est que lors de l'établissement du contact d'allumage que le dispositif de sécurité Safe est désactivé sur toutes les portes – toutefois, les portes ne sont pas déverrouillées – et que la touche de verrouillage centralisé est activée.

Lorsque la batterie est faible ou déchargée, l'alarme antivol ne fonctionne pas

correctement.

Fig. 22 À côté du siège du conducteur : touche de désactivation de la protection volumétrique et de la protection anti-soulèvement.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 46 et tenez-en compte.

Lorsque le véhicule est verrouillé, la protection volumétrique et la protection anti-soulèvement déclenchent l'alarme si des mouvements dans l'habitacle du véhicule ou un soulèvement du véhicule sont détectés.

Désactivez la protection volumétrique et la protection anti-soulèvement avant de verrouiller le véhicule, par ex. dans les situations suivantes :

• Lorsque vous laissez pour une courte durée des animaux dans l'habitacle du véhicule ⚠️ ⇒ page 46.
• Lorsque le véhicule doit être chargé sur un autre moyen de transport.
• Lorsque le véhicule est transporté (par ex. sur un ferry).
• Lorsque le véhicule doit être remorqué avec un essieu soulevé.

Activation de la protection volumétrique et de la protection anti-soulèvement

Fermez le rangement fig. 23 ① dans la console de pavillon, sinon le fonctionnement de la protection volumétrique (flèches) n'est pas garanti sans restrictions.

Verrouillez le véhicule à l'aide de la clé à radiocommande. Lorsque l'alarme antivol est activée, la protection volumétrique et la protection anti-soulèvement le sont aussi.

Fig. 23 Dans la console de pavillon : capteurs de la protection volumétrique.

Désactivation de la protection volumétrique et de la protection anti-soulèvement

Pour pouvoir procéder à la désactivation, allumez l'éclairage d'orientation dans la touche fig. 22. Pour activer l'éclairage d'orientation, retirez la clé du contact-démarreur ou ouvrez une porte du véhicule.

• Appuyez sur la touche OFF. Un témoin jaune reste allumé dans la touche jusqu'à ce que le véhicule soit verrouillé.
  • Fermez toutes les portes et le hayon.
• Verrouillez le véhicule à l'aide de la clé à radio-commande. La protection volumétrique et la protection anti-soulèvement sont désactivées jusqu'au prochain verrouillage du véhicule.

Risques de fausse alarme

La protection volumétrique ne fonctionne de façon impeccable que si tous les ouvrants du véhicule sont fermés. Respectez la législation en vigueur. Une fausse alarme peut se produire dans les cas suivants :

• Lorsqu'une glace est entièrement ou partiellement ouverte.
• Lorsque le toit ouvrant coulissant et relevable est entièrement ou partiellement ouvert.
• Lorsque des objets, comme par ex. des feuilles de papier volantes ou un pendentif suspendu au rétroviseur intérieur (sentorettes), restent dans le véhicule
• Lorsque l'alarme vibratoire d'un téléphone mobile laissé dans le véhicule se déclenche.

Si des portes ou le hayon sont encore ouverts au moment où l'alarme antivol est activée, seule l'alarme antivol est activée. La protection volumétrique et la protection anti-soulèvement ne sont activées qu'après la fermeture des portes ou du hayon.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte 55

Sécurité enfants 56

Informations complémentaires :

• Jeu de clés du véhicule page 43
• Verrouillage centralisé et système de fermeture ⇒ page 46
  • Fermeture ou ouverture d'urgence ⇒ page 313

Avertissement

Une porte mal fermée peut s'ouvrir involontairement pendant la marche du véhicule et provoquer des blessures graves.

- Arrêtez-vous immédiatement et fermez la porte.

Avertissement (suite)

- Lors de la fermeture de la porte, veillez à ce que la porte s'enclenche correctement et entièrement.

Avertissement

La zone de débattement des portes du véhicule est dangereuse et peut provoquer des blessures graves.

- Ouvrez ou fermez les portes uniquement si aucune personne ne se trouve dans la zone de débattement.

Avertissement

Une porte immobilisée par un limiteur d'ouverture peut se fermer d'elle-même dans des côtes ou si le vent souffle fort et peut provoquer des blessures.

- Lors de l'ouverture et de la fermeture des portes, tenez toujours la poignée de porte.

Témoin d'alerte

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 55 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
(Gesri)	Au moins une porte du véhicule est ouverte ou n'est pas fermée correctement.	Arrêtez de rouler!Ouvrez la porte du véhicule concernée et refermez-la.
(KC74)

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Selon l'équipement du véhicule, un symbole peut s'allumer sur l'afficheur du combiné d'instruments à la place du témoin d'alerte. Ce symbole est également visible lorsque le contact d'allumage est coupé. L'affichage s'éteint au bout d'env.

15 secondes, une fois que le véhicule a été ver- rouillé.

Avertissement

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou de graves blessures corporelles.

- N'ignorez jamais des témoins d'alerte qui s'allument ou des messages texte.

Avertissement (suite)

- Garez immédiatement le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, comme par exemple de l'herbe sèche.

Avertissement (suite)

- Prenez les mesures indiquées.

Sécurité enfants

B A B1K-0017

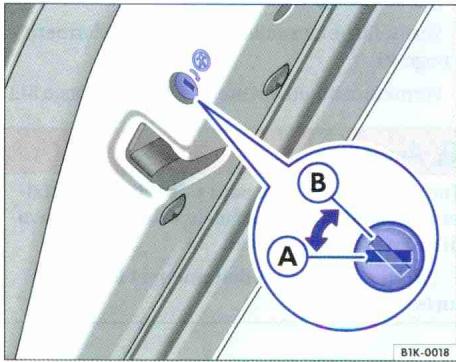

Fig. 24 Dans la porte gauche arrière : sécurité enfants Ⓐ désactivée, Ⓑ activée.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 5 et tenez-en compte.

La sécurité enfants empêche l'ouverture des portes arrière de l'intérieur afin que les enfants ne puissent pas ouvrir une porte par inadvertance pendant la marche du véhicule, par exemple. Lorsque la sécurité enfants est activée, la porte ne peut être ouverte que de l'extérieur.

Activation ou désactivation de la sécurité enfants

• Déverrouillez le véhicule et ouvrez la porte arrière concernée.
• Déployez le panneton de la clé du véhicule page 43.
• À l'aide du panneton, tournez la fente dans la position souhaitée.

B A B1K-0018

Fig. 25 Dans la porte droite arrière : sécurité enfants Ⓐ désactivée, Ⓑ activée.

Position de la fente

⇒ fig. 24 ou ⇒ fig. 25 :

A	Sécurité enfants désactivée.
B	Sécurité enfants activée.

Avertissement

Lorsque la sécurité enfants est activée, la porte correspondante ne peut pas être ouverte de l'intérieur.

- Ne laissez jamais seuls à bord des enfants ou des personnes dépendant de l'aide d'autrui. Ils ne peuvent pas sortir seuls du véhicule ni se porter assistance à eux-mêmes en cas d'urgence.

- Selon la saison, des températures très élevées ou très basses peuvent régner dans un véhicule fermé. Ces températures risquent d'entraîner des sérieuses blessures ou maladies, voire la mort, notamment chez les enfants en bas âge.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte 57

Ouverture du hayon 58

Fermeture du hayon 59

Informations complémentaires :

• Verrouillage centralisé ⇒ page 46
- Transport page 129
• Fermeture ou ouverture d'urgence ⇒ page 313

Avertissement

Le déverrouillage, l'ouverture ou la fermeture incorrecte et non contrôlée du hayon peut provoquer des accidents et des blessures graves.

• Ouvrez ou fermez le hayon uniquement si aucune personne ne se trouve dans la zone de débattement.
• Ne fermez en aucun cas le hayon en appuyant sur la glace arrière avec la main. La glace arrière pourrait voler en éclats et provoquer des blessures.

Avertissement (suite)

• Une fois le hayon fermé, vérifiez s'il est correctement fermé et verrouillé de sorte qu'il ne puisse pas s'ouvrir de lui-même pendant la marche du véhicule.
• Maintenez le hayon fermé pendant la marche du véhicule de sorte que les gaz d'échappement toxiques ne puissent pas pénétrer dans l'habitacle.
• N'ouvrez jamais le hayon lorsqu'un chargement est posé dessus, par ex. sur un porte-bagages. Une fois ouvert, le hayon peut se rabaisser tout seul sous l'effet du poids supplémentaire.
• Fermez et verrouillez le hayon et toutes les portes lorsque le véhicule n'est pas utilisé.
• Ne laissez jamais seuls à bord des enfants ou des personnes dépendant de l'aide d'autrui. Ils peuvent verrouiller le véhicule à l'aide de la clé à radiocommande ou de la touche de verrouillage centralisé et s'enfermer dans le véhicule.

Témoin d'alerte

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 57 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Hayon ouvert ou pas fermé correctement.	Arrêtez de rouler !Ouvrez le hayon et refermez-le.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Selon l'équipement du véhicule, un symbole peut s'allumer sur l'afficheur du combiné d'instruments à la place du témoin d'alerte. Ce symbole est également visible lorsque le contact d'allumage est coupé. L'affichage s'éteint au bout d'env.

15 secondes, une fois que le véhicule a été ver-rouillé.

Avertissement

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou de graves blessures corporelles.

- N'ignorez jamais des témoins d'alerte qui s'allument ou des messages texte.

Avertissement (suite)

- Garez immédiatement le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, comme par exemple de l'herbe sèche.

Avertissement (suite)

- Prenez les mesures indiquées.

Ouverture du hayon

Fig. 26 Dans la clé à radiocommande : Touche pour déverrouillage et ouverture du hayon.

Fig. 27 Ouverture du hayon depuis l'extérieur.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 7 et tenez-en compte.

Si, par ex., des bicyclettes sont fixées sur un portevélos monté sur le hayon, celui-ci risque de ne pas pouvoir s'ouvrir ⚠️. Retirez le chargement du porte-bagages et soutenez le hayon ouvert.

Déverrouillage et ouverture à l'aide de la clé à radiocommande

Appuyez pendant env. une seconde sur la touche de la clé à radiocommande fig. 26 pour déverrouiller le hayon ou appuyez sur la touche de la radiocommande jusqu'à ce que le hayon s'ouvre de lui-même de quelques centimètres. Ouvrez ensuite le hayon par l'emblème Volkswagen.

Ouverture par l'emblème Volkswagen

• Déverrouillez le véhicule ou le hayon ou ouvrez une porte.
• Appuyez avec le pouce sur la partie supérieure de l'emblème Volkswagen fig. 27 et faites ressortir l'emblème dans sa partie inférieure. Soulevez le hayon.

Avertissement

Le déverrouillage ou l'ouverture incorrecte ou non contrôlée du hayon peut provoquer des blessures graves.

- Lorsqu'un porte-bagages est monté sur le hayon et qu'il porte un chargement, il n'est pas toujours possible de s'apercevoir que le hayon est déverrouillé. Un hayon déverrouillé peut se déplacer de manière incontrôlée pendant la marche du véhicule et provoquer des blessures.

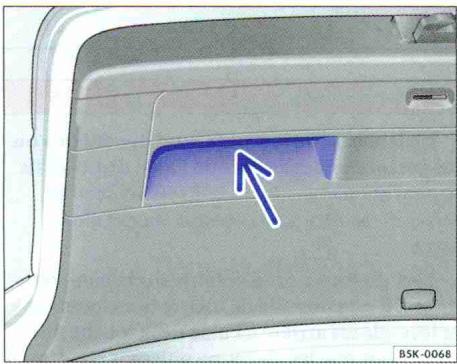

Fig. 28 Hayon ouvert : poignée concave pour la fermeture.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 57 et tenez-en compte.

Fermeture du hayon

• Saisissez l'une des poignées concaves dans le revêtement intérieur du hayon fig. 28 (flèche).
• Tirez avec de l'élan le hayon vers le bas jusqu'à ce qu'il s'enclenche dans la serrure.
• Vérifiez que le hayon s'est correctement enclenché en tirant dessus.

Verrouillage du hayon

Le verrouillage est uniquement possible lorsque le hayon est correctement fermé et enclenché.

• Le hayon est également verrouillé par le verrouillage centralisé.
• Lorsque le hayon d'un véhicule verrouillé a été déverrouillé à l'aide de la touche de la clé à radiocommande, il est de nouveau verrouillé immédiatement lors de sa fermeture.
• Un hayon fermé mais non verrouillé se verrouille automatiquement à partir d'une vitesse d'env. 7 km/h.

Avertissement

La fermeture incorrecte ou non contrôlée du hayon risque de provoquer des blessures graves.

- Ne laissez jamais des enfants jouer sans surveillance dans et autour du véhicule, notamment lorsque le hayon est ouvert. Les enfants pourraient monter dans le coffre à bagages, fermer le hayon et s'enfermer dans le véhicule. Un véhicule fermé à clé peut, selon la saison, chauffer ou refroidir extrêmement et entraîner des blessures ou des maladies graves, voire la mort.

Avant de fermer le hayon, vérifiez que la clé à radiocommande ne se trouve pas dans le

coffre à bagages.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Ouverture et fermeture électrique des glaces .... 61

Lève-glaces électriques – Fonctions 61

Dispositif anti-pincement des lève-glaces ..... 62

Informations complémentaires

• Système d'information Volkswagen page 25
• Verrouillage centralisé et système de fermeture ⇒ page 46

Avertissement

Toute utilisation distraite ou sans contrôle des lève-glaces électriques peut provoquer des blessures graves.

- Ouvrez ou fermez les lève-glaces électriques uniquement si aucune personne ne se trouve dans la zone de fonctionnement.

Avertissement (suite)

• Ne laissez jamais seuls à bord des enfants ou des personnes dépendant de l'aide d'autrui. Ils ne peuvent pas sortir seuls du véhicule ni se porter assistance à eux-mêmes en cas d'urgence.
• Lors du transport d'enfants sur la banquette arrière, il est conseillé de mettre hors fonction les lève-glaces arrière à l'aide de la touche de sécurité pour que les glaces ne puissent pas être ouvertes ou fermées.
• À chaque fois que vous quittez le véhicule, prenez toujours avec vous les clés du véhicule.

Avis

Lorsque les glaces sont ouvertes, des précipitations subites peuvent mouiller les équipements intérieurs du véhicule et endommager le véhicule.

2 3 1 BTT-0035

Fig. 29 Dans la porte du conducteur : touches des lève-glaces avant et arrière.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 60 et tenez-en compte.

Touches dans la porte du conducteur

fig. 29
1	Pour les glaces des portes avant.
2	Pour les glaces des portes arrière.
3	Touche de sécurité.

Lève-glaces électriques – Fonctions

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 60 et tenez-en compte.

Remontée et abaissement automatiques

La fonction de remontée et d'abaissement automatiques permet d'ouvrir et de fermer entièrement les glaces. Pour cela, il n'est pas nécessaire de maintenir la touche du lève-glaces.

Pour la remontée automatique : tirez brièvement vers le haut la touche de la glace jusqu'au deuxième niveau.

Pour l'abaissement automatique : appuyez brièvement sur la touche de la glace jusqu'au deuxième niveau.

Arrêt du fonctionnement automatique : actionnez de nouveau la touche de la glace correspondante.

Ouverture et fermeture des glaces

Fonction	Mesure à prendre
Ouverture :	Appuyez sur la touche [IMAGE].
Fermeture :	Tirez la touche [IMAGE].
Arrêt du fonctionnement automatique :	Actionnez de nouveau la touche de la glace correspondante.
[sonne]	La touche de sécurité 3 désactive les touches de lève-glaces sur les portes arrière. Le témoin jaune intégré à la touche s'allume.

Après la coupure du contact d'allumage, les glaces peuvent encore être ouvertes ou fermées pendant quelques minutes à l'aide des touches situées dans les portes tant que la porte du conducteur ou du passager avant n'est pas ouverte. Lorsque la clé de contact est retirée et que la porte du conducteur est ouverte, vous pouvez ouvrir ou fermer toutes les glaces électriques en actionnant la touche intégrée à la porte du conducteur de la glace correspondante et en la maintenant enfoncée. L'ouverture ou la fermeture confort démarre au bout de quelques secondes ⇒ page 62.

Rétablissement de la fonction remontée et abaissement automatiques

Si la batterie du véhicule a été déconnectée ou si elle était déchargée alors que la glace n'était pas entièrement fermée, la remontée et l'abaissement automatiques sont hors fonction et doivent être rétablis :

• Fermez toutes les glaces et toutes les portes.
- Tirez vers le haut la touche de la glace concernée et maintenez-la dans cette position pendant au moins une seconde.
- Relâchez la touche et tirez-la à nouveau vers le haut en la maintenant dans cette position. La remontée et l'abaissement automatiques sont alors de nouveau opérationnels.

La fonction de remontée et d'abaissement automatiques des glaces peut être rétablie individuellement ou pour plusieurs glaces simultanément.

Ouverture et fermeture confort

Les glaces peuvent être ouvertes et fermées de l'extérieur à l'aide de la clé à radiocommande :

- Maintenez enfoncée la touche de verrouillage ou de déverrouillage de la clé à radiocommande. Toutes les glaces équipées de lève-glaces électriques s'ouvrent ou se ferment.

- Pour interrompre cette fonction, relâchez la touche de verrouillage ou de déverrouillage.

Dans le cas de la fermeture confort, ce sont d'abord les glaces qui se ferment, puis le toit ouvrant coulissant et relevable.

Dans le menu Réglages - Confort, vous pouvez effectuer divers réglages relatifs à la commande des glaces page 25.

En cas de dysfonctionnement des lève-glaces électriques, la fonction remontée et abaissement automatiques et le dispositif anti-pincement ne fonctionnent pas correctement. Rendez-vous dans un atelier spécialisé.

Dispositif anti-pincement des lève-glaces

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 60 et tenez-en compte.

Le dispositif anti-pincement des lève-glaces électriques peut réduire le risque de contusions lors de la fermeture des glaces ⚠. Si le processus de remontée automatique (fermeture) d'une glace est entravé par un coulissement difficile ou un obstacle, la glace se rabaisse immédiatement.

- Vérifiez la raison pour laquelle la glace ne s'est pas fermée.

• Essayez à nouveau de fermer la glace.

- Si en l'espace d'env. 10 secondes depuis le premier arrêt et la première ouverture de la glace, la fermeture de la glace en remontée automatique est à nouveau entravée en raison d'un coulissement difficile ou d'un obstacle, la remontée automatique est hors fonction pendant env. 10 secondes.

- Si la glace ne peut toujours pas se fermer en raison d'un coulissement difficile ou d'un obstacle, elle s'arrête à l'endroit correspondant. Si vous appuyez à nouveau sur la touche en l'espace d'env. 10 secondes, la glace se ferme sans intervention du dispositif anti-pincement ⚠.

Fermeture des glaces sans intervention du dispositif anti-pincement

- Essayez à nouveau de fermer la glace en maintenant la touche enfoncée en l'espace d'env. 10 secondes. Le dispositif anti-pincement est à alors désactivé sur quelques millimètres!

- Si le processus de fermeture dure plus d'env. 10 secondes, le dispositif anti-pincement est à nouveau activé. La glace s'arrête à nouveau en raison d'un coulissement difficile ou d'un obstacle.

Avertissement

La fermeture des lève-glaces électriques sans intervention du dispositif anti-pincement peut provoquer des blessures graves.

- Aucune personne ne doit se trouver dans la zone de fonctionnement des lève-glaces électriques, en particulier lorsqu'ils sont fermés sans intervention du dispositif anti-pincement.

- Le dispositif anti-pincement n'empêche pas la compression des doigts ni d'autres parties du corps contre le cadre d'une glace. Par conséquent, il n'empêche pas les blessures aux doigts ou à d'autres parties du corps.

Le dispositif anti-pincement est aussi actif lors de la fermeture confort des glaces à l'aide de la clé à radiocommande ⇒ page 62.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Ouverture et fermeture du toit ouvrant coulissant et relevable 64

Toit ouvrant coulissant et relevable – Fonction .... 64

Dispositif anti-pincement du toit ouvrant coulissant et relevable 65

Informations complémentaires :

• Système d'information Volkswagen page 25
• Verrouillage centralisé et système de fermeture page 46
  • Fermeture ou ouverture d'urgence ⇒ page 313

Avertissement

Toute utilisation distraite ou sans contrôle du toit ouvrant coulissant et relevable peut provoquer des blessures graves.

Avertissement (suite)

• Ouvrez ou fermez le toit ouvrant coulissant et relevable uniquement si aucune personne ne se trouve dans la zone de fonctionnement.
• Ne laissez jamais seuls à bord des enfants ou des personnes dépendant de l'aide d'autrui. Après la coupure du contact d'allumage, le toit ouvrant coulissant et relevable peut encore être ouvert ou fermé pendant quelques minutes tant que la porte du conducteur ou du passager avant n'est pas ouverte.
• À chaque fois que vous quittez le véhicule, prenez toujours avec vous les clés du véhicule.

Avis

Lorsque le toit ouvrant coulissant et relevable est ouvert, des précipitations subites peuvent mouiller les équipements intérieurs du véhicule et endommager le véhicule.

B C D A BTT-0036

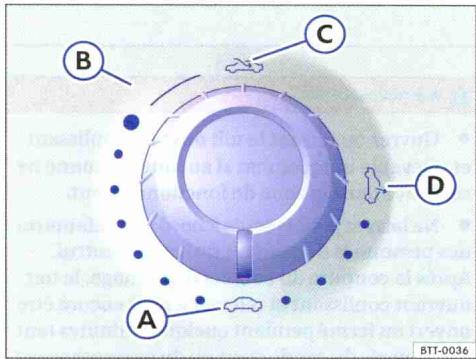

Fig. 30 Dans le ciel de pavillon : commande rotative du toit ouvrant coulissant et relevable.

Lisez d'abord les informations d'introduction et les consignes de sécurité à la page 63 et tenez-en compte.

Position de la commande ro-tative	Position du toit ouvrant coulis-sant et relevable :
A	Fermé.
B	En position confort.
C	Entièrement coulissé.
D	Relevé.

Le toit ouvrant coulissant et relevable ne fonctionne que lorsque le contact d'allumage est mis. Après la coupure du contact d'allumage, le toit ouvrant coulissant et relevable peut encore être ouvert ou fermé pendant quelques minutes tant que la porte du conducteur ou du passager avant n'est pas ouverte.

Panneau occulteur

Le panneau occulteur s'ouvre avec le toit ouvrant coulissant et relevable et peut être fermé en le faisant coulisser lorsque le toit est fermé.

Toit ouvrant coulissant et relevable – Fonction

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la

page 63 et tenez-en compte.

Fermeture confort

Le toit ouvrant coulissant et relevable peut être fermé de l'extérieur à l'aide de la clé à radiocommande :

• Maintenez enfoncée la touche de verrouillage de la clé à radiocommande. Le toit ouvrant coulissant et relevable se ferme.
• Relâchez la touche de verrouillage pour interrompre la fonction.

Dans le cas de la fermeture confort, ce sont d'abord les glaces qui se ferment, puis le toit ouvrant coulissant et relevable.

Dans le menu Réglages - Confort, vous pouvez effectuer divers réglages relatifs à la commande des glaces et du toit ouvrant coulissant et relevable page 25.

En cas de dysfonctionnement du toit ouvrant coulissant et relevable, le dispositif anti-pin- cement ne fonctionne pas correctement. Rendez-vous dans un atelier spécialisé.

Lorsque vous activez la fermeture confort depuis l'extérieur, la commande rotative du toit ouvrant coulissant et relevable reste dans la position sélectionnée en dernier lieu et doit être repositionnée au début du trajet suivant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 63 et tenez-en compte.

Le dispositif anti-pincement peut réduire le risque de contusions lors de la fermeture du toit ouvrant coulissant et relevable ▲. Si la fermeture du toit ouvrant coulissant et relevable est entravée par un coulissement difficile ou un obstacle, le toit ouvrant coulissant et relevable s'ouvre à nouveau immédiatement.

• Vérifiez la raison pour laquelle le toit ouvrant coulissant et relevable ne s'est pas fermé.
• Essayez à nouveau de fermer le toit ouvrant coulissant et relevable.
• Si le toit ouvrant coulissant et relevable ne peut toujours pas se fermer en raison d'un coulissement difficile ou d'un obstacle, il s'arrête à l'endroit correspondant. Fermez alors le toit ouvrant coulissant et relevable sans intervention du dispositif anti-pincement.

Fermeture du toit ouvrant coulissant et relevable sans intervention du dispositif anti-pincement

- Appuyez sur la commande rotative en position page 64, fig. 30 Ⓐ vers l'avant jusqu'à ce que le toit ouvrant coulissant et relevable soit entièrement fermé.

- Le toit ouvrant coulissant et relevable se ferme maintenant sans intervention du dispositif anti-pincement !

Avertissement

La fermeture du toit ouvrant coulissant et relevable sans intervention du dispositif anti-pinacement peut provoquer des blessures graves.

• Aucune personne ne doit se trouver dans la zone de fonctionnement du toit ouvrant coulissant et relevable, en particulier lorsqu'il est fermé sans intervention du dispositif anti-pincement.
• Le dispositif anti-pincement n'empêche pas la compression des doigts ni d'autres parties du corps contre le cadre de pavillon. Par conséquent, il n'empêche pas les blessures aux doigts ou à d'autres parties du corps.

Le dispositif anti-pincement est aussi actif lors de la fermeture confort du toit ouvrant coulissant et relevable avec la clé à radiocommande ⇒ page 62.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Programmation d'une télécommande de porte de garage 67 Utilisation d'une télécommande de porte de garage 68

Code fixe ou code changeant

La télécommande de porte de garage fonctionne avec un code fixe ou un code changeant. Dans le cas des produits à code changeant, le système doit être synchronisé une fois la programmation terminée page 67.

Compatibilité

Avant l'achat d'une télécommande radio de porte de garage ou d'une commande électrique, Volkswagen vous recommande de vous informer auprès d'un Partenaire Volkswagen sur les produits compatibles dans le véhicule avec la télécommande de porte de garage.

Dans certains pays, l'utilisation de commandes de sécurité pour portes de garage et de commandes électriques est obligatoire.

Avertissement

Toute utilisation distraite ou sans contrôle de la télécommande de porte de garage peut provoquer des blessures graves ou mortelles.

• Utilisez une télécommande de porte de garage uniquement si la zone de fonctionnement est visible et qu'aucune personne ne se trouve dans la zone de fonctionnement.
• Lors de la programmation, la porte de garage ou la commande électrique peut se mettre en mouvement et provoquer des blessures ou des dommages.
• Dans certains pays, les télécommandes de porte de garage et commandes électriques sans détecteurs d'obstacles ne sont pas conformes aux dispositions légales. L'utilisation de télécommandes de porte de garage et de commandes électriques sans détecteurs d'obstacles augmente également le risque de blessures graves ou mortelles.
• Lors de l'utilisation de la télécommande radio de porte de garage ou de la commande électrique, suivez les instructions de montage et tenez compte des avertissements du fabricant qui y figurent.

1 2 3 B1J-0170

Fig. 31 Radiocommande et touches de la télécommande de porte de garage dans le pare-soleil.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 6 et tenez-en compte.

Les fonctions de trois radiocommandes maxi de certains produits (par ex. les commandes électriques d'un portail ou d'une porte de garage, d'une alarme domestique ou d'installations d'éclairage) peuvent être transférées dans le pare-soleil.

Préparations à la programmation

• Avant de programmer la télécommande de porte de garage, familiarisez-vous avec la notice du fabricant du produit.
• Garez le véhicule, en toute sécurité, à la portée du système concerné.
• Pendant toute la durée de la programmation, mettez le contact d'allumage mais ne démarrez pas le moteur.

Avant la première programmation :

• Appuyez sur les touches ① et ③ et maintenez-les enfoncées jusqu'à ce que le témoin situé au-dessus de la touche ② commence à clignoter.
• Relâchez immédiatement les deux touches. Ceci a pour effet d'effacer le réglage effectué en usine. Vous n'avez plus à répéter cette opération pour programmer les autres touches.
• Si, cependant, vous maintenez ces touches enfoncées plus longtemps, le réglage effectué en usine sera rétabli.

Programmation

- Préparations à la programmation page 67

1 2 3 B1J-0171

Fig. 32 Pour la programmation : appuyez simultanément sur une touche de la télécommande de porte de garage et de la radiocommande.

• Maintenez la radiocommande du produit (par ex. la commande électrique d'une porte) à environ 0 à 30 cm des touches situées dans le pare-soleil fig. 31. Si la distance est trop importante, la procédure doit éventuellement être répétée.
• Appuyez sur une touche de la radiocommande d'origine du produit et maintenez-la enfoncée en même temps que la touche ①, ② ou ③ jusqu'à ce que le témoin situé au-dessus de la touche ② se mette à clignoter lentement, puis rapidement ⇒ fig. 32.
• Relâchez les touches. La fonction du produit a maintenant été transférée sur la touche correspondante.

Pour transférer d'autres fonctions sur les autres touches de la télécommande de porte de garage, répétez la procédure décrite ci-dessus avec la touche que vous souhaitez programmer.

Synchronisation d'une télécommande à code changeant

• Préparations à la programmation page 67
  • Effectuez la programmation ⇒ page 67.
• Dans la notice d'utilisation du fabricant de portes de garage ou de portails, recherchez la « touche de réglage » du moteur d'entraînement permettant de synchroniser une nouvelle radio-commande.
• Appuyez sur la touche ①, ② ou ③ au plus tard 30 secondes après avoir appuyé sur la « touche de réglage » du moteur d'entraînement. Appuyez sur la même touche une deuxième fois pour terminer

la procédure. Sur certains systèmes, vous devez appuyer une troisième fois sur la touche.

Suppression de la programmation de toutes les touches

Volkswagen vous recommande de supprimer la programmation de toutes touches du pare-soleil lorsque vous prêtez ou vendez le véhicule.

- Préparations à la programmation page 67

- Appuyez sur les touches ① et ③ et maintenez-les enfoncées jusqu'à ce que le témoin situé au-dessus de la touche ② commence à clignoter.

- Relâchez immédiatement les deux touches. Toutes les programmations sont effacées.

Utilisation d'une télécommande de porte de garage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 66 et tenez-en compte.

Le véhicule doit se trouver à la portée de la commande d'une porte de garage ou d'un portail.

- Lorsque le contact d'allumage est mis ou que le moteur tourne, appuyez sur la touche correspondante sur le pare-soleil ⚠.

Dysfonctionnement	cause éventuelle	Remède possible
La porte de garage ou la commande électrique ne fonctionne pas.	Piles usagées dans la radio-commande.	Remplacez les piles.
	Distance ou angle d'émission trop important.	Testez différents angles ou distances par rapport au récepteur.
	Porte de garage ou commande électrique non compatible.	Ne correspond plus aux dispositions légales ou doit être remplacée.
	Programmation erronée.	Programmez de nouveau la télécommande de porte de garage.

Avertissement

Toute utilisation distraite ou sans contrôle de la télécommande de porte de garage peut provoquer des blessures graves ou mortelles.

- Utilisez une télécommande de porte de garage uniquement si la zone de fonctionnement est visible et qu'aucune personne ne se trouve dans la zone de fonctionnement.

Avis

Toute pile inadéquate peut endommager la radio-commande. Remplacez les piles usagées uniquement par des piles neuves de même voltage et de même taille.

Éliminez les piles usées de la radiocom- mande dans le respect de

l'environnement.

Etre assis correctement en toute sécurité

Réglage de la position assise

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Risque lié à une mauvaise position assise ..... 70

Position assise correcte 71

Éléments de commande mécaniques sur le siège avant 72

Éléments de commande électriques sur le siège avant 73

Réglage et dépose de l'appuie-tête 74

Réglage de la position du volant de direction .... 75

Accoudoir central 76

Nombre de places assises

Le véhicule comporte cinq places assises : deux à l'avant et trois à l'arrière.

Informations complémentaires :

• Fonctions des sièges page 77
  • Ceintures de sécurité ⇒ page 80
• Système de sacs gonflables (airbags) page 90
• Sièges pour enfants (accessoires) page 100

Avertissement

En cas d'accident et de déclenchement des sacs gonflables, une mauvaise position assise dans le véhicule peut augmenter le risque de blessures graves ou mortelles lors de manœuvres et de freinages brusques.

• Avant de démarrer, adopter toujours une position assise correcte et conservez-la pendant tout le trajet. Cette recommandation s'adresse aussi aux passagers.
• Ne prenez jamais plus de passagers à bord qu'il n'existe de places assises dotées d'une ceinture de sécurité dans le véhicule.
• Laissez toujours vos pieds au plancher pendant tout le trajet.

Avertissement

Réglez correctement votre siège et votre cein-ture de sécurité avant chaque trajet.

Avertissement (suite)

• Réglez toujours correctement les sièges avant et les appuie-tête.
• Reculez le plus possible le siège du passager avant vers l'arrière.
• Réglez le siège du conducteur de manière à laisser une distance d'au moins 25 cm entre votre cage thoracique et le centre du volant. Réglez le siège du conducteur en longueur de telle sorte que vous puissiez enfoncer à fond les pédales en ayant les jambes légèrement pliées et que la distance par rapport au tableau de bord au niveau des genoux soit de 10 cm minimum. Si votre morphologie ne vous permet pas de respecter cette distance minimale, mettez-vous impérativement en rapport avec un atelier spécialisé pour prévoir des dispositifs spéciaux, le cas échéant.
• Ne conduisez jamais avec le dossier incliné fortement vers l'arrière.
• Ne conduisez jamais avec le dossier incliné vers l'avant. Le déclenchement du sac gonflable frontal peut projeter le dossier de siège vers l'arrière et blesser le passager assis à l'arrière.
• Vous devez toujours être en position assise verticale et votre dos doit s'appliquer contre le dossier des sièges avant réglés correctement.
• Adoptez la plus grande distance possible par rapport au volant et au tableau de bord et conservez-la.

Avertissement

Un réglage non conforme des sièges avant peut entraîner des accidents et des blessures graves.

• Réglez les sièges avant uniquement lorsque le véhicule est à l'arrêt, les sièges risquent sinon de se dérégler subitement pendant la marche. De plus, vous adoptez une position assise incorrecte lors du réglage des sièges.
• Réglez les sièges avant en hauteur et en longueur uniquement si aucune personne ne se trouve dans la zone de réglage des sièges.

- La zone de réglage des sièges avant ne doit pas être limitée par des objets.

Risque lié à une mauvaise position assise

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 69 et tenez-en compte.

Si vous ne portez pas votre ceinture de sécurité ou si vous ne l'avez pas ajustée correctement, les risques de blessures graves ou mortelles augmentent. Les ceintures de sécurité ne peuvent vous protéger de façon optimale que lorsqu'elles sont correctement ajustées. Une mauvaise position assise réduit considérablement la protection offerte par les ceintures de sécurité. Elle risque de provoquer des blessures graves, voire mortelles. Les risques de blessures graves ou mortelles s'accroissent notamment lorsqu'un sac gonflable qui se déclenche vient percuter l'occupant ayant adopté une position assise incorrecte. Le conducteur est responsable de tous les occupants du véhicule, notamment des enfants transportés dans le véhicule.

La liste suivante énumère des exemples de positions assises risquant d'être dangereuses pour tous les occupants.

Lorsque le véhicule est en marche :

• Ne vous tenez jamais debout dans le véhicule.
• Ne vous tenez jamais debout sur les sièges.
• Ne vous agenouillez jamais sur les sièges.
• N'inclinez jamais votre dossier fortement vers l'arrière.

• Ne vous appuyez jamais contre le tableau de bord.

• Ne vous allongez jamais sur la banquette arrière.

• Ne vous asseyez jamais uniquement sur la partie avant d'un siège.
• Ne vous asseyez jamais en étant tourné vers le côté.
• Ne vous penchez jamais au dehors.
• Ne faites jamais dépasser les pieds au dehors.
• Ne posez jamais les pieds sur le tableau de bord.
• Ne posez jamais les pieds sur l'assise.
• Ne roulez jamais avec un passager installé au plancher.
• Ne roulez jamais comme passager sans avoir bouclé votre ceinture.
• Ne vous installez jamais dans le coffre à bagages.

Avertissement

Toute position assise incorrecte augmente le risque de blessures graves ou mortelles dans le véhicule en cas d'accident et de manœuvres de conduite ou de freinage brusques.

- En adoptant une mauvaise position assise, les occupants s'exposent à des risques de blessures mortelles, en particulier lorsque les sacs gonflables se déploient et heurtent un occupant mal assis.

25 cm 10 cm BSK-0229

Fig. 33 La distance correcte du conducteur par rapport au volant doit être de 25 cm au minimum.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 69 et tenez-en compte.

Vous trouverez ci-après les positions assises correctes pour le conducteur et les passagers. Pour des raisons de sécurité, n'adoptez pas d'autres positions assises que celles décrites !

Ce qui suit est valable pour tous les passagers :

- Réglez l'appuie-tête de manière à ce que son bord supérieur soit, si possible, sur la même ligne que la partie supérieure de la tête, mais pas plus bas que les yeux. Positionnez toujours l'occiput le plus près possible de l'appuie-tête fig. 33 et fig. 34.

- Pour les personnes de petite taille, abaissez l'appuie-tête au maximum, même si la tête se trouve alors sous le bord supérieur de l'appuie-tête.

- Pour les personnes de grande taille, relevez l'appuie-tête jusqu'en butée.

- Réglez le dossier du siège en position verticale de manière à ce que le dos s'applique entièrement sur le dossier.

- Laissez vos pieds au plancher pendant tout le trajet.

- Ajustez correctement les ceintures de sécurité page 80.

Fig. 34 Ajustement correct de la ceinture et réglage correct de l'appuie-tête.

Valable en plus pour le conducteur :

- Réglez le volant de sorte que la distance entre celui-ci et votre sternum soit de 25 cm au minimum fig. 33.

- Une fois réglé, le volant doit toujours être orienté vers la cage thoracique et non pas vers le visage.

- Réglez le siège du conducteur en longueur de telle sorte que vous puissiez enfoncer les pédales en ayant les jambes légèrement pliées et que la distance par rapport au tableau de bord au niveau des genoux soit de 10 cm minimum fig. 33.

- Réglez le siège du conducteur en hauteur de telle sorte que le point supérieur du volant puisse être atteint.

Valable en plus pour le passager avant :

- Reculez le plus possible le siège du passager avant vers l'arrière pour que l'airbag puisse offrir une protection optimale en cas de déclenchement.

Avertissement

Les personnes qui ne peuvent pas adopter une position assise correcte en raison de leur morphologie devraient s'informer auprès d'un atelier spécialisé sur les dispositifs spéciaux possibles. La protection optimale de la ceinture de sécurité et de l'airbag est assurée uniquement lorsque les occupants ont adopté une position assise correcte. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

1 2 3 4 5 BSK-0047

Fig. 35 Eléments de commande sur le siège avant gauche

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 69 et tenez-en compte.

Les éléments de commande du siège avant droit sont disposés de façon symétriquement opposée à ceux du siège avant gauche.

Les éléments de commande mécaniques et électriques du siège peuvent être combinés.

fig. 35	Fonction	Mesure à prendre
1	Avance ou recul du siège avant.	Tirez le levier et déplacez le siège avant. Le siège avant doit s'encliqueter après avoir relâché le levier !
2	Escamotage ou relèvement du dossier de siège (uniquement sur les véhicules à deux portes)	Escamotage : Tirez le levier et escamotez le dossier, faites coulisser en même temps le siège vers l'avant.
		Relèvement : faites coulisser le siège au maximum vers l'arrière, tirez le levier et relevez le dossier.
3	Réglage de l'appui lombaire.	Rabattez le levier.
4	Réglage du dossier de siège.	Tournez la molette.
5	Réglage en hauteur du siège.	Le cas échéant, déplacez plusieurs fois le levier vers le haut ou vers le bas.

Fig. 36 Réglage longitudinal du siège avant gauche, réglage de la hauteur et de l'inclinaison de l'assise ainsi que du dossier du siège avant.

1 2 3 4 BTT-0168

Fig. 37 Réglage de l'appui lombaire.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 69 et tenez-en compte.

Les éléments de commande du siège avant droit sont disposés de façon symétriquement opposée à ceux du siège avant gauche.

Les éléments de commande mécaniques et électriques du siège peuvent être combinés.

fig. 36 Appuyez sur la commande dans le sens de la flèche :

A	1	Avance ou recul du siège.
	2 et 3	Abaissement ou relèvement du siège.
	2 ou 3	Réglage de l'inclinaison de l'assise.
B	Vers l'avant ou vers l'arrière.	Réglage de l'inclinaison du dossier.

fig. 37 Appuyez sur la zone de la commande :

1 ou 2	Réglage du bombement de l'appui lombaire.
3 ou 4	Réglage en hauteur de l'appui lombaire.

Avis

Pour ne pas endommager les composants électriques des sièges avant, ne vous agenouillez pas sur les sièges avant ou ne concentrez pas une charge en un point précis de l'assise et du dossier.

Si le niveau de charge de la batterie du véhicule est trop faible, il se peut que le siège ne se être réglé électriquement.

Lors du démarrage du moteur, le réglage du siège éventuellement en cours est rompu.

B5K-0230

Fig. 38 Réglage des appuie-tête avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 69 et tenez-en compte.

Toutes les places assises sont équipées d'un appuie-tête. L'appuie-tête arrière central n'est conçu que pour la place du milieu de la banquette arrière. Par conséquent, ne le posez pas à d'autres endroits.

Réglage en hauteur

• Déplacez l'appuie-tête dans le sens de la flèche vers le haut ou, en maintenant la touche ① ⇒ fig. 38 ou ⇒ fig. 39 enfoncée, vers le bas ⇒ ⚠.
• L'appuie-tête doit s'enclencher fermement dans une position.

Dépose de l'appuie-tête

• Déplacez l'appuie-tête entièrement vers le haut ⇒ ⚠.
• Retirez entièrement l'appuie-tête en appuyant sur la touche ①⇒ fig. 38 ou⇒ fig. 39.

Repose de l'appuie-tête

- Insérez l'appuie-tête dans les guides du dossier correspondant.

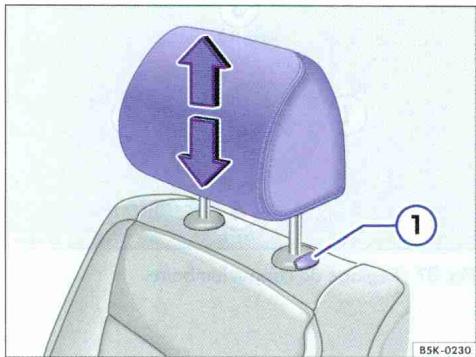

Fig. 39 Réglage des appuie-tête arrière.

• Déplacez vers le bas l'appuie-tête en appuyant sur la touche ①⇒ fig. 38 ou ⇒ fig. 39.
• Réglez les appuie-tête en fonction de la position assise correcte.

Avertissement

La conduite avec des appuie-tête déposés ou mal réglés augmente le risque de blessures graves ou mortelles en cas d'accidents ou de manœuvres de conduite et de freinage brusques.

• Durant la marche du véhicule, l'appuie-tête de chaque siège occupé par un passager doit toujours être posé et réglé correctement.
• Chaque occupant doit avoir réglé son appuie-tête correctement en fonction de sa taille. Le bord supérieur de l'appuie-tête doit alors arriver si possible au niveau de la partie supérieure de la tête sans se trouver toutefois en dessous des yeux. Positionnez l'occiput le plus près possible de l'appuie-tête.
• Ne réglez, déposez ou reposez jamais l'appuie-tête pendant la marche du véhicule.

Fig. 40 Réglage mécanique de la position du volant de direction.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 69 et tenez-en compte.

Réglez le volant de direction avant de démarrer et uniquement lorsque le véhicule est à l'arrêt.

- Faites pivoter le levier fig. 40 ① vers le bas.

- Réglez le volant de manière à pouvoir le tenir en plaçant vos deux mains à la périphérie (positions 9 h 00 et 3 h 00) les bras étant légèrement pliés.

- Appuyez fermement sur le levier vers le haut jusqu'à ce qu'il affleure la colonne de direction

Avertissement

Une utilisation non conforme du réglage de la position du volant de direction peut entraîner des blessures graves ou mortelles.

- Réglez le volant de direction uniquement lorsque le véhicule est à l'arrêt. - Bloquez le levier ① en le faisant pivoter vers le haut après le réglage afin que le volant de direction ne change pas de position de manière inopinée pendant la marche du véhicule.

- Une fois réglé, le volant de direction doit toujours être orienté vers la cage thoracique et non pas vers le visage pour ne pas réduire l'effet protecteur du sac gonflable frontal du conducteur en cas d'accident.

- Lorsque vous conduisez, tenez toujours le volant en plaçant vos deux mains à la périphérie (positions 9 h 00 et 3 h 00) afin de réduire tout risque de blessures en cas de déclenchement du sac gonflable frontal du conducteur.

- Ne tenez jamais le volant en position 12 h 00 ou autrement (par ex. par le milieu). Cela risque d'entraîner des blessures graves aux bras, aux mains et à la tête en cas de déclenchement du sac gonflable du conducteur.

A B B1K-0572

Fig. 41 Accoudoir central avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 9 et tenez-en compte.

Accoudoir central avant

Pour le soulever, tirez l'accoudoir central cran par cran dans le sens de la flèche ⇒ fig. 41 Ⓐ.

Pour l'abaisser, tirez l'accoudoir central entièrement vers le haut. Puis rabaissez l'accoudoir vers le bas.

Tirez au maximum vers l'avant l'accoudoir central pour le régler dans le sens de la longueur ⑧ jusqu'à ce qu'il s'encliquette ou faites coulisser l'accoudoir central au maximum vers l'arrière jusqu'à ce qu'il s'encliquette.

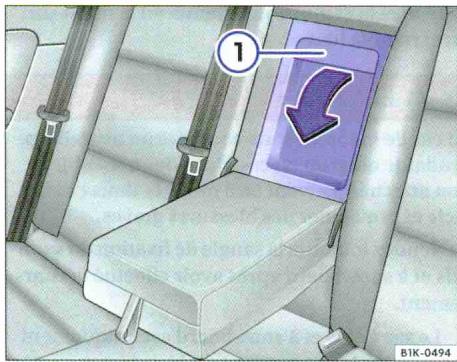

Fig. 42 Accoudoir central arrière

Accoudoir central arrière

Un accoudoir central escamotable est intégré au dossier de la place centrale de la banquette arrière fig. 42.

Avertissement

L'accoudoir central peut entraver la liberté de mouvement des bras du conducteur et provoquer des accidents et des blessures graves.

- Laissez toujours les rangements de l'accoudoir fermés pendant la conduite.

Avertissement

L'accoudoir central ne doit jamais être utilisé comme place assise – notamment pour les enfants.

- Ne transportez jamais de personne ou d'enfant sur l'accoudoir central.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Chauffage de siège 78

Escamotage et relèvement du dossier de la banquette arrière 79

Informations complémentaires

• Réglage de la position assise ⇒ page 69
• Ceintures de sécurité ⇒ page 80
- Système de sacs gonflables (airbags) page 90
- Sièges pour enfants (accessoires) page 100
• Rétroviseurs extérieurs ⇒ page 126

Avertissement

Une utilisation non conforme des fonctions des sièges peut entraîner des accidents et des blessures graves.

• Avant de démarrer, adopter toujours une position assise correcte et conservez-la pendant tout le trajet. Cette recommandation s'adresse aussi aux passagers.
• Éloignez toujours les mains, les doigts et les pieds ou d'autres parties du corps des zones de fonctionnement et de réglage des sièges.

0 BTT-0219

Fig. 43 Dans la console centrale : molette du chauffage des sièges avant (variante 1).

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 77 et tenez-en compte.

Lorsque le contact est mis, l'assise peut être chauffée électriquement. Sur certaines versions de sièges, le dossier des sièges est également chauffé.

Si aucune personne n'est assise sur un siège, désactivez le chauffage de siège.?

Fonction	Mesure à prendre
Marche :	Tournez la molette fig. 43 à la température souhaitée. OU Appuyez sur la touche fig. 44 autant de fois que nécessaire, jusqu'à ce que la température souhaitée soit réglée.
Arrêt :	Tournez la molette fig. 43 sur 0. OU appuyez sur la touche fig. 44 autant de fois que nécessaire jusqu'à ce qu'il n'y ait plus de témoin allumé.

Fig. 44 Dans la console centrale : molette du chauffage des sièges avant (variante 2).

Avertissement

En cas de perception diminuée de la température ou de la douleur en raison de la prise de médicaments, à une paralysie ou à une maladie chronique (par ex. le diabète), l'utilisation du chauffage de siège risque d'entraîner des brûlures au dos, aux fesses et aux jambes qui sont très longues à guérir ou qui ne peuvent plus guérir complètement.

- Les personnes sujettes à une perception réduite de la température ou de la douleur ne doivent pas utiliser le chauffage de siège.

Avis

• Pour ne pas endommager les résistances du chauffage de siège, ne vous agenouillez pas sur les sièges ou ne concentrez pas de charge en un point précis de l'assise ou du dossier.
• Les liquides, objets pointus et matériaux d'iso- lation déposés sur le siège peuvent endommager le chauffage de siège.
• En cas de dégagement d'odeurs, désactivez immédiatement le chauffage de siège et faites-le vérifier par un atelier spécialisé.

Ne laissez le chauffage de siège activé que le temps nécessaire. Sinon, vous consommez lement du carburant.

A B BSK-0233

Fig. 45 Banquette arrière : commande de déverrouillage Ⓐ ; repère rouge Ⓑ.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 77 et tenez-en compte.

La banquette arrière est fractionnable. Chaque partie peut être escamotée individuellement pour agrandir le coffre à bagages.

Escamotage du dossier

• Déplacez l'appuie-tête entièrement vers le bas page 69.
• Tirez la touche de déverrouillage fig. 45 A vers l'avant et escamotez simultanément le dossier.
• Le dossier est déverrouillé lorsqu'un repère rouge est visible sur la touche Ⓑ.
• Lorsque le dossier de la banquette arrière est escamoté, aucune personne ou aucun enfant ne doit être transporté sur les places assises de la banquette arrière escamotée.

Relèvement du dossier de siège

• Rabattez le dossier de la banquette arrière vers l'arrière et appuyez-le fermement dans le verrouillage jusqu'à ce qu'il s'enclenche de manière sûre ⇒ ⚠.
• Le repère rouge sur la touche de déverrouillage ne doit plus être visible Ⓑ.

- Le dossier de banquette doit être encliqueté de manière sûre afin de garantir l'effet protecteur des ceintures de sécurité aux places arrière.

Avertissement

Tout escamotage ou relèvement incontrôlé ou accidentel du dossier peut occasionner de graves blessures !

• Escamotez ou relevez le dossier de la banquette arrière uniquement lorsque le véhicule est à l'arrêt.
• Lors du relèvement du dossier de la banquette arrière, ne coincez pas ou n'endommagez pas la ceinture de sécurité.
• Lors de l'escamotage et du relèvement du dossier de la banquette arrière, éloignez toujours les mains, les doigts et les pieds ou d'autres parties du corps de la zone de pivotement.
• Chaque dossier de banquette doit toujours être encliqueté en position verticale de manière sûre afin de garantir l'effet protecteur des ceintures de sécurité aux places arrière. Si une place assise est occupée et que le dossier du siège correspondant n'est pas enclenché de manière sûre, le passager se déplace vers l'avant avec le dossier de siège en cas de brusques manœuvres de freinage et de conduite ainsi qu'en cas d'accident.
• Le repère rouge sur la touche Ⓑ indique que le dossier n'est pas encliqueté ; lorsque le dossier est encliqueté, le repère rouge ne doit pas être visible.
• Si le dossier de la banquette arrière est escamoté ou non enclenché de manière sûre, aucun adulte ni enfant ne doit voyager à ces places.

Avis

Avant d'escamoter le dossier de la banquette arrière, réglez les sièges avant de sorte que l'appuietête ou le rembourrage du dossier de la banquette arrière ne percute pas les sièges avant.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte 81

Collisions frontales et lois de la physique ..... 82

Qu'arrive-t-il aux occupants qui ne portent pas leur ceinture ? 83

Protection offerte par les ceintures de sécurité ... 84

Utilisation des ceintures de sécurité 85

Bouclage ou débouclage des ceintures de sécurité 86

Ajustement de la sangle 87

Réglage en hauteur de la ceinture 88

Enrouleur automatique, rétracteur de ceinture, limiteur d'effort de ceintures 89

Maintenance et élimination des rétracteurs de ceintures 89

Contrôlez régulièrement l'état de toutes les ceintures de sécurité. En cas d'endommagement des fibres textiles de la ceinture, des ancrages de ceinture, des enrouleurs automatiques ou des boîtiers de verrouillage d'une ceinture de sécurité, faites remplacer immédiatement la ceinture de sécurité en question par un atelier spécialisé ⇒ ⚠️. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Informations complémentaires :

- Réglage de la position assise page 69

- Système de sacs gonflables (airbags) page 90

- Sièges pour enfants (accessoires) page 100

- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Des ceintures de sécurité non bouclées ou mal ajustées risquent de provoquer des blessures graves, voire mortelles. Les ceintures de sécurité vous protègent de façon optimale uniquement si elles sont utilisées correctement.

- Avant chaque départ, chaque occupant du véhicule doit toujours ajuster correctement la ceinture de sécurité affectée à sa place assise et la laisser correctement ajustée pendant tout le trajet. Cette recommandation s'applique à tous les passagers, même pour la circulation en ville.

Avertissement (suite)

- Durant la marche du véhicule, les enfants doivent être attachés dans le véhicule par un système de retenue correspondant à leur poids et à leur taille ainsi que par des ceintures de sécurité correctement ajustées page 100.

- Ne démarrez que lorsque tous les passagers ont correctement ajusté leur ceinture de sécurité.

- Insérez toujours le pêne dans le boîtier de verrouillage du siège correspondant et assurez-vous qu'il est bien encliqueté. L'utilisation d'un boîtier de verrouillage qui n'appartient pas au siège réduit l'effet protecteur et peut entraîner des blessures graves.

- Veillez à ce que jamais aucun corps étranger ni aucun liquide ne pénètre dans l'orifice d'introduction des boîtiers de verrouillage. Cela risque d'entraver les fonctions des boîtiers de verrouillage et des ceintures de sécurité.

- Bouclez et débouclez la ceinture de sécurité uniquement lorsque le véhicule est à l'arrêt.

- Une ceinture de sécurité est prévue pour attacher une seule personne.

- Ne conduisez pas avec des vêtements amples ou non cintrés (par ex. manteau porté par-dessus un veston) afin de ne pas gêner le bon positionnement et le fonctionnement des ceintures de sécurité.

Avertissement

Des ceintures de sécurité endommagées constituent un danger et peuvent entraîner des blessures graves ou mortelles.

- Si les fibres textiles ou d'autres parties de la ceinture de sécurité sont endommagées, faites immédiatement déposer et remplacer la ceinture de sécurité par un atelier spécialisé.

- N'essayez jamais de réparer, de modifier ou de déposer vous-même les ceintures de sécurité. Faites réparer la ceinture de sécurité, l'enrouleur automatique ou le boîtier de verrouillage uniquement par un atelier spécialisé.

Avertissement (suite)

- En cas d'endommagement, faites immédiatement remplacer les ceintures de sécurité par des modèles analogues présentant les mêmes caractéristiques. Les ceintures de sécurité qui ont été sollicitées au cours d'un accident et sont de ce fait distendues doivent être remplacées dans un atelier spécialisé. Le remplacement peut être nécessaire même si aucun endommagement n'est visible. Les ancrages des ceintures de sécurité doivent également être vérifiés.

Témoin d'alerte

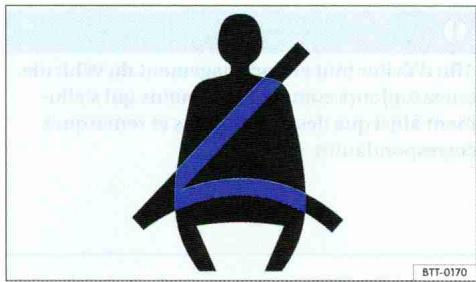

Fig. 46 Témoin d'alerte dans le combiné d'instruments.

Fig. 47 Indicateur de statut des ceintures pour les places arrière dans le combiné d'instruments.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 80 et tenez-en compte.

s'allume ou cli-gnote	cause éventuelle	Pour y remédier
(soci)	Ceinture de sécurité du conducteur et du passager avant non bouclées, si le siège du passager avant est occupé.	Bouclez les ceintures de sécurité.
(soci)	Des objets sont posés sur le siège du pas-sager avant.	Retirez les objets posés sur le siège du passager avant et rangez-les bien à l'abri.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement sur le combiné d'instruments lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Si les ceintures de sécurité ne sont pas attachées au moment où le véhicule commence à rouler et se déplace à une vitesse supérieure à 25 km/h ou si elles sont débouclées pendant la marche, un signal sonore retentit durant 90 secondes au

maximum. Parallèlement, le témoin de rappel des ceintures clignote ♣.

Le contact d'allumage étant mis, le témoin de rappel des ceintures 4 ne s'éteint que lorsque le conducteur et le passager avant ont attaché leur ceinture.

Indicateur de statut des ceintures pour les places arrière

Lors de la mise du contact d'allumage, le conducteur est averti par l'indicateur de statut des cein-

tures sur l'afficheur du combiné d'instruments si les passagers éventuellement installés aux places arrière ont bouclé leur ceinture de sécurité. Le symbole ⚠ indique que le passager assis à cette place a bouclé « sa » ceinture de sécurité ⇒ fig. 47.

Lorsqu'une ceinture de sécurité est bouclée ou débouclée aux places arrière, l'affichage du statut des ceintures apparaît durant environ 30 secondes. L'affichage peut être effacé en appuyant sur la touche 0.0 / SET.

Si, pendant la marche du véhicule, une ceinture de sécurité est débouclée aux places arrière, l'indicateur de statut des ceintures clignote pendant 30 secondes maxi. À une vitesse supérieure à env. 25 km/h, un signal acoustique retentit également.

Il est possible de faire activer et désactiver l'indicateur de statut des ceintures pour les places arrière par votre Partenaire Volkswagen.

Avertissement

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou de graves blessures corporelles.

• N'ignorez jamais des témoins d'alerte qui s'allument ou des messages texte.
• Garez immédiatement le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, comme par exemple de l'herbe sèche.
  • Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

Collisions frontales et lois de la physique

Fig. 48 Véhicule avec des occupants non sanglés se dirigeant droit sur un mur.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 80 et tenez-en compte.

Lors d'une collision frontale, de grandes masses d'énergie cinétique doivent être dissipées.

Le principe physique d'une collision frontale est simple à expliquer. Dès que le véhicule se déplace fig. 48, une énergie est générée tant sur le véhicule que sur ses passagers : c'est l'« énergie cinétique ».

La quantité d'« énergie cinétique » dégagée dé- pend essentiellement de la vitesse du véhicule, de son poids et de celui de ses occupants. Plus la vi-

Fig. 49 Véhicule avec des occupants non sanglés heurtant le mur.

tesse et le poids du véhicule sont élevés, plus l'énergie devant être dissipée lors d'un accident est grande.

La vitesse du véhicule est néanmoins le facteur prépondérant. Si la vitesse double, passant par ex. de 25 à 50 km/h, l'énergie cinétique dégagée se trouve multipliée par quatre.

Comme les occupants du véhicule représentés dans notre exemple ne portent pas de ceinture de sécurité, toute leur énergie cinétique est dissipée uniquement par l'impact contre le mur en cas de collision fig. 49.

À une vitesse de 30 à 50 km/h, les forces exercées sur votre corps en cas d'accident peuvent facilement dépasser une tonne (1 000 kg). Les forces agissant sur le corps augmentent même davantage à des vitesses plus élevées.

Les occupants qui n'ont pas attaché leur ceinture de sécurité ne sont donc pas « solidaires » de leur

véhicule. Lors d'une collision frontale, ces personnes continuent donc de se déplacer à la vitesse à laquelle roulait le véhicule avant la collision. Cet exemple ne s'applique pas seulement aux collisions frontales ; il vaut aussi pour tous les types d'accidents et de collisions.

Qu'arrive-t-il aux occupants qui ne portent pas leur ceinture ?

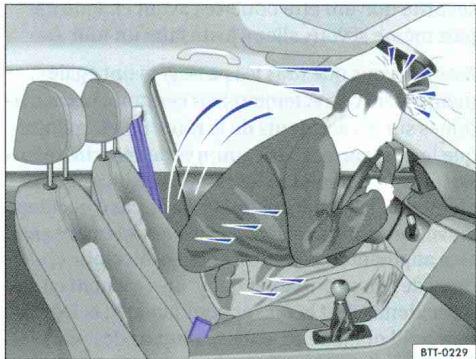

Fig. 50 Le conducteur non sanglé est projeté en avant.

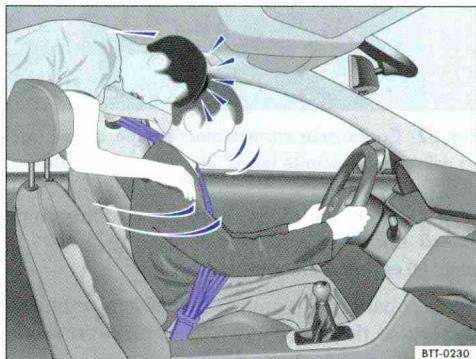

Fig. 51 Le passager arrière non sanglé est projeté en avant et vient heurter le conducteur sanglé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 80 et tenez-en compte.

De nombreuses personnes croient qu'il est possible de se retenir avec les mains en cas de léger accident. C'est une idée fausse !

Même lors de collisions à vitesse réduite, les forces qui s'exercent sur le corps ne peuvent plus être retenues avec les mains. En cas de collision frontale, les occupants qui n'ont pas bouclé leur ceinture sont projetés en avant et percutent de façon incontrôlée des éléments de l'habitacle tels que le volant, le tableau de bord et le pare-brise fig. 50.

Le système de sacs gonflables ne saurait en aucun cas remplacer les ceintures de sécurité. Lorsqu'ils se déclenchent, les sacs gonflables n'offrent qu'une protection supplémentaire. Tous les occupants doivent avoir bouclé leur ceinture de sécu-

rité et la porter correctement pendant la marche du véhicule, y compris le conducteur. Le danger de blessures graves en cas d'accident s'en trouve ainsi réduit, indépendamment de la présence ou de l'absence d'un sac gonflable pour la place assise.

Un sac gonflable ne se déclenche qu'une fois. Afin d'obtenir la meilleure protection possible, ajustez toujours correctement votre ceinture pour être protégé même en cas d'accident sans déclenchement des sacs gonflables.

Il importe que les occupants des sièges arrière ajustent aussi leur ceinture de sécurité correctement, étant donné qu'ils se trouvent projetés de façon incontrôlée à travers le véhicule en cas d'accident. Un passager non sanglé sur le siège arrière met aussi bien sa propre vie en danger que celle d'autres personnes dans le véhicule fig. 51.

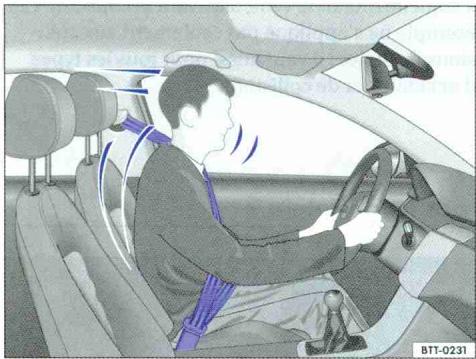

Fig. 52 Conducteur correctement sanglé, retenu par sa ceinture de sécurité lors d'un freinage brusque.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 80 et tenez-en compte.

Les occupants qui n'ont pas bouclé leur ceinture de sécurité risquent d'être grièvement voire mortellement blessés en cas d'accident !

Les ceintures de sécurité correctement ajustées maintiennent les occupants du véhicule dans la position assise correcte et réduisent considérablement l'énergie cinétique en cas d'accident. Les ceintures de sécurité empêchent aussi les mouvements incontrôlés susceptibles d'entraîner des blessures graves. De plus, les ceintures de sécurité correctement ajustées réduisent le danger d'être éjecté hors du véhicule fig. 52.

Les passagers dont la ceinture de sécurité est correctement ajustée bénéficient dans une large mesure du fait que celle-ci absorbe l'énergie cinétique de manière optimale. La structure avant de la carrosserie ainsi que d'autres éléments de sécurité passive du véhicule, tel le système de sacs gonflables, garantissent également une réduction de l'énergie cinétique. L'énergie générée est alors plus faible et les risques de blessures sont moindres.

Les exemples décrivent des collisions frontales. Il va de soi que les ceintures de sécurité correctement ajustées réduisent considérablement les risques de blessures également dans tous les autres types d'accidents. C'est pourquoi les ceintures de sécurité doivent être bouclées avant chaque départ même si vous allez « juste faire un tour ».

Assurez-vous que tous les passagers ont également ajusté correctement leur ceinture. Les statistiques sur les accidents de la route ont démontré que le port correct des ceintures de sécurité réduisait considérablement les risques de blessures et augmentait les chances de survie en cas d'accident grave. Les ceintures de sécurité correctement ajustées augmentent en outre l'effet protecteur optimal des sacs gonflables qui se déclenchent en cas d'accident. C'est la raison pour laquelle la législation rend obligatoire, dans la plupart des pays, le port des ceintures de sécurité.

Bien que le véhicule soit équipé de sacs gonflables, les occupants doivent attacher leur ceinture de sécurité. Les sacs gonflables frontaux ne se déclenchent que lors de certains accidents frontaux. Les sacs gonflables frontaux ne se déclenchent pas en cas de collisions frontales et latérales légères, de collisions par l'arrière, de tonneaux et d'accidents où la valeur de déclenchement du sac gonflable programmée dans le calculateur électronique n'a pas été dépassée.

Par conséquent, bouclez toujours votre ceinture de sécurité et veillez à ce que tous les passagers aient correctement ajusté la leur avant de prendre la route !

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 80 et tenez-en compte.

Liste de contrôle

Utilisation de la ceinture de sécurité ⇒ ⚠ :

Contrôlez régulièrement l'état de toutes les ceintures de sécurité.
√ Gardez les ceintures de sécurité propres.
Assurez-vous que la sangle, le pêne et l'orifice d'introduction dans le boîtier de verrouillage soient toujours exempts de corps étrangers et de liquides.
√ Ne coincez pas ou n'endommagez pas la ceinture de sécurité et le pêne (par ex. lors de la fermeture de la porte).
√ Ne déposez, modifiez ou réparez jamais la ceinture de sécurité et les éléments de fixation de la ceinture.
Ajustez toujours correctement la ceinture de sécurité avant chaque trajet.

Ceinture de sécurité vrillée

S'il s'avère difficile d'extraire la ceinture de sécurité du guide-ceinture, il se peut qu'elle se soit vrillée dans le revêtement latéral en raison d'un rembobinage trop rapide :

• Tirez lentement la ceinture de sécurité par le pêne, puis sortez-la entièrement avec précaution.
• Supprimez le vrillage de la ceinture de sécurité, puis rembobinez-la lentement avec précaution en la guidant avec la main.

Si le vrillage de la ceinture de sécurité ne peut pas être supprimé, bouclez-la quand même. Le vrillage ne doit pas se trouver dans la zone de la ceinture qui est directement en appui contre le corps ! Rendez-vous dans les plus brefs délais dans un atelier spécialisé afin de faire supprimer le vrillage.

Ceinture de sécurité blocable

La ceinture de sécurité blocable est prévue pour fixer un système de retenue pour enfants. L'arrêtoir bloque la ceinture de sécurité de manière permanente et fixe le système de retenue pour enfants sur le siège page 100.

Pour savoir si le véhicule est équipé d'une ceinture de sécurité blocable, tirez entièrement la sangle et faites-la s'enrouler dans l'enrouleur automatique.

Si, lors de l'enroulement, vous entendez un « déclic », cela signifie que l'enrouleur automatique est équipé d'une sécurité de siège pour enfants.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Avertissement

Toute utilisation non conforme des ceintures de sécurité augmente le risque de blessures graves ou mortelles.

• Vérifiez régulièrement l'état irréprochable des ceintures de sécurité et des pièces correspondantes.
  • Gardez la sangle toujours propre.
• Ne coincez pas la sangle, ne l'endommagez pas ou ne la frottez pas sur des arêtes vives.
• Assurez-vous que le boîtier de verrouillage et l'orifice d'introduction dans le boîtier de verrouillage soient toujours exempts de corps étrangers et de liquides.

Fig. 53 Insertion du pêne de la ceinture de sécurité dans le boîtier de verrouillage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 80 et tenez-en compte.

En cas de freinage ou d'accident, les ceintures de sécurité correctement ajustées maintiennent les occupants du véhicule de sorte que la protection maximale soit garantie ⚠.

Si, lors du déroulement et de l'enroulement de la ceinture de sécurité, vous entendez un « déclic », il s'agit d'une ceinture de sécurité blocable. L'arrêtoir de la ceinture de sécurité doit uniquement être utilisé pour fixer un système de retenue pour enfants ⇒ page 100, Sièges pour enfants (accessoires).

Bouclage de la ceinture de sécurité

Bouclez la ceinture de sécurité avant chaque départ.

- Faites passer la sangle devant la poitrine et le bassin de façon régulière en la tirant par le pêne. Ne vrillez pas la sangle.

- Insérez fermement le pêne dans le boîtier de verrouillage du siège correspondant fig. 53.

- Tirez sur la ceinture de sécurité pour vérifier si le pêne est bien encliqueté dans le boîtier de verrouillage.

Fig. 54 Retrait du pêne du boîtier de verrouillage.

Débouclage de la ceinture de sécurité

Débouclez la ceinture de sécurité uniquement lorsque le véhicule est à l'arrêt ⇒ ⚠.

- Appuyez sur la touche rouge du boîtier de verrouillage fig. 54. Le pêne est éjecté.

- Guidez la ceinture de sécurité à la main pour que la sangle s'enroule plus facilement, que la ceinture de sécurité ne se vrille pas et que le revêtement ne soit pas endommagé.

Avertissement

Un mauvais ajustement de la sangle risque de provoquer des blessures graves ou mortelles en cas d'accident.

- Les ceintures de sécurité ne peuvent offrir une protection optimale que si le dossier est en position verticale et la ceinture de sécurité correctement ajustée à la taille des occupants.

- Le débouclage de la ceinture de sécurité pendant la marche du véhicule peut entraîner des blessures graves ou mortelles en cas d'accident ou de freinage !

Fig. 55 Ajustement correct de la ceinture et réglage correct de l'appuie-tête.

Fig. 56 Ajustement correct de la sangle recommandé pour les femmes enceintes.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 80 et tenez-en compte.

En cas d'accident, seules les ceintures de sécurité correctement ajustées offrent une protection optimale et réduisent le risque de blessures graves ou mortelles. De plus, l'ajustement correct de la sangle maintient les occupants dans une position telle que le sac gonflable offre une protection maximale lors de son déclenchement. Par conséquent, bouclez toujours la ceinture de sécurité et veillez à ce que la sangle soit correctement ajustée.

Ajustement correct de la sangle

- La sangle baudrier de la ceinture de sécurité doit passer environ au milieu de l'épaule, jamais sur le cou, au-dessus du bras, en dessous du bras ou dans le dos.

• La sangle sous-abdominale de la ceinture de sécurité doit toujours passer devant le bassin, jamais sur le ventre.
• La ceinture de sécurité doit toujours s'appliquer bien à plat sur le corps et l'enserrer fermement. Resserrez un peu la sangle, le cas échéant.

Chez les femmes enceintes, la ceinture de sécurité doit être positionnée régulièrement sur la poitrine, le plus bas possible devant le bassin et toujours être appliquée bien à plat, de façon à n'exercer aucune pression sur le bas-ventre fig. 56.

Adaptation de l'ajustement de la sangle à la taille des occupants

L'ajustement de la sangle peut être adapté avec les équipements suivants :

• Dispositif de réglage en hauteur des ceintures sur les sièges avant.
• Sièges avant réglables en hauteur.

Avertissement

Les ceintures de sécurité ne peuvent offrir une protection optimale que si le dossier est en position verticale et la ceinture de sécurité correctement ajustée. Un mauvais ajustement de la sangle risque de provoquer de graves blessures en cas d'accident ou de freinage ou de manœuvre de conduite brusque.

• La sangle baudrier de la ceinture de sécurité doit passer au milieu de l'épaule, jamais sur le cou.
• La ceinture de sécurité doit s'appliquer bien à plat sur le buste et l'enserrer fermement.

Avertissement (suite)

- La sangle sous-abdominale de la ceinture de sécurité doit passer devant le bassin, jamais sur le ventre. La ceinture de sécurité doit s'appliquer bien à plat sur le bassin et l'enserrer fermement. Resserrez un peu la sangle, le cas échéant.

- Ne vrillez pas la sangle lorsque vous portez la ceinture de sécurité.

- N'écartez jamais du corps la ceinture de sécurité.

- Ne faites pas passer la sangle sur des objets rigides ou cassants, par ex. des lunettes ou un stylo à bille.

Avertissement (suite)

- Ne modifiez jamais le positionnement de la ceinture par l'utilisation de pinces, d'œillets de retenue ou d'accessoires similaires.

Les personnes qui ne peuvent pas garantir un ajustement optimal de la sangle en raison de leur morphologie devraient s'informer auprès d'un atelier spécialisé sur les dispositifs spéciaux possibles afin de bénéficier de la protection optimale offerte par la ceinture de sécurité et par les sacs gonflables. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Réglage en hauteur de la ceinture

Fig. 57 À côté des sièges avant : réglage en hauteur de la ceinture.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 80 et tenez-en compte.

Le dispositif de réglage en hauteur de la ceinture pour les sièges avant vous permet d'ajuster les ceintures de sécurité à votre taille au niveau de l'épaule :

• Comprimez la ferrure d'inversion⇒ fig. 57 dans le sens des flèches et maintenez-la comprimée.
• Poussez la ferrure d'inversion vers le haut ou vers le bas jusqu'à ce que vous ayez réglé la ceinture de sécurité en l'adaptant à votre morphologie.
• Relâchez la ferrure d'inversion.
• Tirez ensuite la sangle d'un coup sec pour vous assurer que la ferrure d'inversion est correctement encliquetée.

Avertissement

Réglez la ceinture en hauteur uniquement lorsque le véhicule est à l'arrêt.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 80 et tenez-en compte.

Enrouleur automatique de ceinture

Chaque ceinture de sécurité est équipée d'un en- rouleur automatique. Lorsque vous tirez lente- ment sur la ceinture de sécurité, la sangle baudrier vous garantit une entière liberté de mouvement. Cependant, l'enrouleur automatique bloque la ceinture en cas de freinage brusque, dans les parcours en montagne, dans les virages et lors d'une accélération.

Rétracteur de ceinture

Les ceintures de sécurité pour les occupants des sièges avant et des places latérales arrière sont équipées de rétracteurs.

En cas de collisions frontales ou par l'arrière de forte intensité, les rétracteurs de ceintures sont activés par des capteurs et tendent les ceintures de sécurité dans le sens inverse de leur déroulement. Ceci permet de réduire le mouvement des occupants vers l'avant. Les rétracteurs de ceintures ne se déclenchent pas en cas de collisions frontales, latérales ou arrière légères ainsi qu'en cas d'acci-

dents au cours desquels aucune force importante n'est exercée par l'avant du véhicule.

Lors du déclenchement, une fine poussière peut être libérée. Ce phénomène est tout à fait normal et ne doit pas être interprété comme un début d'incendie à bord du véhicule.

Limiteurs d'effort de ceinture

Lors d'un accident, un limiteur d'effort de ceinture diminue la pression qu'exerce la ceinture de sécurité sur le corps.

Avertissement

La fonction protectrice des rétracteurs de ceintures ne couvre qu'un seul accident. Lorsque les limiteurs d'effort de ceintures se sont déclenchés, le système doit être remplacé.

- Faites remplacer les limiteurs d'effort de ceinture uniquement dans un atelier spécialisé.

Lors de la mise au rebut du véhicule ou des composants du système, les directives de sé- curité s'y rapportant doivent être respectées. ateliers spécialisés connaissent ces directives

⇒ page 89.

Maintenance et élimination des rétracteurs de ceintures

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 80 et tenez-en compte.

Lors de travaux effectués au niveau du rétracteur et lors de la dépose et de la pose d'autres pièces du véhicule dans le cadre de travaux de réparation, un endommagement éventuel de la ceinture de sécurité peut passer inaperçu. Il peut s'ensuivre que les rétracteurs de ceintures ne fonctionnent pas correctement ou pas du tout en cas d'accident.

Pour ne pas compromettre l'efficacité des rétracteurs de ceintures et empêcher que les composants déposés ne provoquent des blessures ou polluent l'environnement, les directives doivent être respectées. Les ateliers spécialisés connaissent ces directives.

Avertissement

Toute manipulation incorrecte ou réparation que vous effectuez vous-même au niveau des ceintures de sécurité, des enrouleurs automatiques et des rétracteurs de ceintures augmente le risque de blessures graves ou mortelles.

- Faites effectuer les réparations, les réglages, la dépose et la pose des pièces des rétracteurs de ceintures ou des ceintures de sécurité uniquement par un atelier spécialisé.

- Les rétracteurs et les enrouleurs automatiques de ceintures ne peuvent pas être réparés. Ils doivent être remplacés.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Types de systèmes de sacs gonflables frontaux du passager avant 91

Témoin 92

Description et fonctionnement des sacs gonflables 93

Sacs gonflables frontaux 94

Sac gonflable de genoux 96

Activation et désactivation manuelle du sac gonflable frontal du passager avant à l'aide de la commande à clé 97

Sacs gonflables latéraux 98

Sacs gonflables de tête 99

Types de systèmes de sacs gonflables frontaux du passager avant

Selon le pays et l'équipement du véhicule, différents systèmes de sacs gonflables frontaux du passager avant peuvent être montés dans le véhicule page 91.

Vérifiez impérativement quel type de système de sacs gonflables frontaux du passager avant correspond au véhicule concerné!

Informations complémentaires :

• Recommandations pour la conduite page 33.
• Position assise correcte page 69.
  • Ceintures de sécurité ⇒ page 80
• Sièges pour enfants (accessoires) page 100.
• Entretien et nettoyage de l'habitacle page 274.
• Accessoires, remplacement de pièces, réparations et modifications page 294.
• Informations pour le consommateur page 302.

Avertissement

En cas de mauvais comportement de la part des occupants, le système de sacs gonflables peut représenter un danger mortel.

Avertissement (suite)

• Tous les occupants du véhicule - en particulier les enfants - doivent toujours rester correctement assis et attachés durant le déplacement. Une mauvaise position assise peut représenter un danger mortel lors du déclenchement du sac gonflable.
• Aucune autre personne, aucun animal ni aucun objet ne doit se trouver entre les occupants et la zone de déploiement de tous les sacs gonflables.
• N'installez jamais un siège pour enfants à orienter dos à la route sur le siège du passager avant lorsque le sac gonflable frontal du passager avant est opérationnel.
• Les enfants jusqu'à l'âge de 12 ans doivent toujours voyager sur les sièges arrière.
• Lorsque des pressions trop élevées sont exercées sur les modules de sacs gonflables, il se peut que les sacs gonflables ne se déclenchent pas du tout ou se déclenchent de manière imparfaite ou de manière inopinée.

Avertissement

La fonction protectrice du système de sacs gonflables ne suffit que pour une seule activation du sac gonflable. Lorsque les sacs gonflables se sont déclenchés, le système doit être remplacé.

- Faites remplacer le système de sacs gonflables uniquement dans un atelier spécialisé.

Attention

Une fine poussière peut être libérée lors du déclenchement du sac gonflable. Ce phénomène est normal et ne doit pas être interprété comme un début d'incendie à bord du véhicule.

• Cette fine poussière peut irriter la peau, les muqueuses des yeux et également entraîner des troubles respiratoires, en particulier chez les personnes souffrant ou qui ont souffert d'asthme ou d'autres problèmes respiratoires.
• En cas de contact avec cette poussière, lavez-vous les mains et le visage avec du savon doux et de l'eau avant de manger.
• Rincez-vous les yeux à l'eau si de la poussière y a pénétré.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 90 et tenez-en compte.

Il existe deux types de systèmes de sacs gonflables frontaux du passager avant proposés par Volkswagen :

A	B
Caractéristiques du sac gonflable frontal du pas-sager avant désactivable uniquement par l'atelier spécialisé.	Caractéristiques du sac gonflable frontal du pas-sager avant désactivable manuellement à l'aide de la commande à clé ⇒ page 97.
► Témoin dans le combiné d'instruments.► Sac gonflable frontal du passager avant dans le tableau de bord.	► Témoin dans le combiné d'instruments.► Témoin dans le tableau de bord PASSENGER AIR BAG OFF ou PASSENGER AIR BAG OFF.► Commande à clé dans le rangement du tableau de bord, côté passager avant.► Sac gonflable frontal du passager avant dans le tableau de bord.► Désignation : système de sacs gonflables (air-bags).

PASSENGER AIR BAG OFF

BTT-0072

Fig. 58 Sur le tableau de bord, témoin du sac gonflable du passager avant désactivé.

PASSENGER AIR BAG OFF

BTT-0073

Fig. 59 Sur le tableau de bord, témoin du sac gonflable du passager avant désactivé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 90 et tenez-en compte.

Allumé	Lieu	cause éventuelle	Pour y remédier
[25A7]	Combiné d'instruments.	Dysfonctionnement du système de sacs gonflables et de rétracteurs de ceintures.	Rendez-vous dans un atelier spécialisé et faites immédiatement vérifier le système.
	Tableau de bord.	Dysfonctionnement du système de sacs gonflables.	Rendez-vous dans un atelier spécialisé et faites immédiatement vérifier le système.
		Sac gonflable frontal du pas-sager avant désactivé.	Vérifiez si le sac gonflable doit rester désactivé.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Si, lorsque le sac gonflable frontal du passager avant est désactivé, le témoin PASSENGER AIR BAG OFF ou PASSENGER AIR BAG OFF présent dans la console centrale ne s'allume pas en permanence ou s'il s'allume conjointement avec le témoin sur le combiné d'instruments, le système de sacs gonflables peut être défaillant ⇒ ⚠ :

Danger

En cas de dysfonctionnement du système de sacs gonflables, le sac gonflable risque de ne pas se déclencher du tout ou de se déclencher imparfaitement ou de manière inopinée, ce qui peut entraîner des blessures graves ou mortelles.

- Faites immédiatement vérifier le système de sacs gonflables par un atelier spécialisé.

- N'installez jamais un siège pour enfants sur le siège du passager avant ou ne retirez jamais le siège pour enfant monté ! En cas d'accident, le sac gonflable frontal du passager avant risquerait de se déclencher malgré le dysfonctionnement.

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

Description et fonctionnement des sacs gonflables

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 90 et tenez-en compte.

En cas d'accident, le sac gonflable peut protéger les occupants en amortissant leur déplacement dans le sens du choc lors de collisions frontales et latérales.

Chaque sac gonflable déclenché est rempli par un générateur de gaz. Les caches des modules de sacs gonflables en question s'ouvrent alors et, sous l'effet d'une force importante, les sacs gonflables se déploient ainsi en quelques millisecondes dans la zone de déploiement. Lorsque les occupants sanglés plongent dans le sac déployé, le gaz qu'il contient s'échappe pour les amortir et les freiner. Le risque de blessures graves ou mortelles est ainsi réduit. D'autres blessures telles que des boursou-flures, des contusions et des éraflures ne peuvent pas être exclues lors du déploiement du sac gon- flable.

Les sacs gonflables n'offrent aucune protection pour les bras et les parties inférieures du corps. Exception : la zone des genoux du conducteur est protégée sur les véhicules équipés de sacs gonflables de genoux.

Les facteurs les plus déterminants pour le déclenchement des sacs gonflables sont le type d'accident, l'angle de collision, la vitesse du véhicule et la nature de l'objet percuté. Par conséquent, les sacs gonflables ne se déclenchent pas à chaque endommagement visible du véhicule.

Le système de sacs gonflables est conçu de sorte que les sacs gonflables se déclenchent en général en cas de collisions de gravité supérieure. Certains accidents peuvent provoquer le déclenchement tant des sacs gonflables frontaux que des sacs gonflables de tête, latéraux et de genoux. L'importance apparente de l'endommagement du véhicule n'est pas un critère pour le déclenchement des sacs gonflables.

Les sacs gonflables ne servent que de compléments aux ceintures trois points lors de certains

accidents lorsque la décélération du véhicule est suffisamment importante pour déclencher les sacs gonflables. Les sacs gonflables ne se déclenchent qu'une fois et seulement dans certaines conditions. Les ceintures de sécurité sont toujours présentes pour garantir une protection dans des situations où les sacs gonflables ne peuvent être déclenchés ou lorsque ces derniers se sont déjà déclenchés. Par exemple, lorsque, après une première collision, le véhicule entre en collision avec un autre véhicule ou lorsqu'il est percuté par un autre véhicule.

Le système de sacs gonflables fait partie intégrante du concept global de sécurité passive du véhicule. Le système de sacs gonflables ne peut garantir une protection optimale que si les occupants du véhicule ont mis correctement leur ceinture de sécurité et ont adopté une position assise correcte ⚠️ ⇒ page 69.

Composants du concept de sécurité du véhicule

Les équipements de sécurité suivants montés dans le véhicule forment à eux tous le concept de sécurité du véhicule afin de réduire le risque de blessures graves et mortelles. Selon la dotation du véhicule, il se peut que certains équipements ne puissent pas être montés sur le véhicule ou qu'ils ne soient même pas disponibles sur certains marchés.

• Ceintures de sécurité optimisées à toutes les places assises.
• Rétracteurs de ceintures pour le conducteur et le passager avant et, le cas échéant, aux places assises arrière extérieures en liaison avec des sacs gonflables latéraux.
• Limiteurs d'effort de ceintures pour le conducteur, le passager avant et, le cas échéant, pour les places assises arrière extérieures.
• Dispositif de réglage en hauteur des ceintures sur les sièges avant.
  • Témoin de rappel des ceintures.
• Sacs gonflables frontaux pour le conducteur et le passager avant.

- Sacs gonflables latéraux pour le conducteur, le passager avant et, le cas échéant, pour les places assises arrière extérieures.

- Sacs gonflables de tête à gauche et à droite.

- Sac gonflable de genoux pour le conducteur, le cas échéant.

• Témoin de contrôle des sacs gonflables.

• Calculateurs et capteurs.

- Appuie-tête optimisés en cas d'impact arrière et réglables en hauteur.

• Colonne de direction réglable.

- Points d'ancrage pour sièges pour enfants aux places latérales arrière et sur le siège du passager avant, le cas échéant.

- Points d'ancrage pour la ceinture de retenue supérieure pour sièges pour enfants, le cas échéant.

Situations dans lesquelles les sacs gonflables frontaux, de genoux, latéraux et de tête ne se déclenchent pas :

- Lorsque le contact d'allumage est coupé.

- En cas de collisions frontales sans gravité.

- En cas de collisions latérales sans gravité.

- En cas de collisions par l'arrière.

- En cas de tonneaux.

- Lorsque la collision se produit à une vitesse inférieure à la valeur de référence requise dans le calculateur.

Sacs gonflables frontaux

Fig. 60 Emplacement de montage et zone de déploiement du sac gonflable du conducteur.

Fig. 61 Emplacement de montage et zone de déploiement du sac gonflable du passager avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 90 et tenez-en compte.

Le système de sacs gonflables frontaux offre, en complément des ceintures de sécurité, une protection supplémentaire de la tête et du buste du conducteur ainsi que du passager avant en cas de collisions frontales correspondant à un accident de gravité supérieure. L'occupant doit toujours respecter un écartement maximal par rapport au sac gonflable frontal. Ainsi, les sacs gonflables frontaux peuvent entièrement se déployer en cas de déclenchement et offrir une protection maximale.

Le sac gonflable frontal du conducteur est logé dans le volant de direction page 94, fig. 60 et celui du passager avant se trouve dans le tableau de bord fig. 61. Les emplacements de montage des sacs gonflables sont repérés par les monogrammes « AIRBAG ».

Les zones entourées d'un cadre rouge page 94, fig. 60 ou fig. 61 sont couvertes par les sacs gonflables frontaux en cas de déclenchement (zone de déploiement). C'est pourquoi vous ne devez jamais poser ou fixer d'objet dans ces zones △. Les pièces rapportées de première monte, comme par ex. la plaque de base pour support de téléphone mobile, ne se trouvent pas dans la zone de déploiement des sacs gonflables du conducteur et du passager avant.

Lorsque les sacs gonflables frontaux du conducteur et du passager avant se déploient, les caches des modules de sacs gonflables s'ouvrent sur le volant de direction ou le tableau de bord page 94, fig. 60 et fig. 61. Les caches des modules de sacs gonflables restent solidaires du volant de direction ou du tableau de bord.

Danger

Une fois déclenché, le sac gonflable se déploie en quelques fractions de seconde et à très grande vitesse.

• Dégagez toujours la zone de déploiement des sacs gonflables frontaux.
• Ne fixez jamais d'objets ni sur les caches ni dans la zone de déploiement des modules de sacs gonflables, comme par ex. des porte-boissons ou des supports de téléphone.
• Aucune autre personne, aucun animal ni aucun objet ne doit se trouver entre les occupants des sièges avant et la zone de déploiement du sac gonflable.
• Ne fixez pas d'objets au niveau du pare-brise au-dessus du sac gonflable frontal du côté du passager avant.
• N'appliquez pas d'autocollants, ne recouvrez pas et ne modifiez pas la plaque de rembourrage du volant de direction ainsi que la surface en mousse du module de sac gonflable frontal dans le tableau de bord, côté passager avant.

Avertissement

Les sacs gonflables frontaux se déploient devant le volant de direction page 94, fig. 60 et devant le tableau de bord fig. 61.

- Lorsque vous conduisez, tenez toujours le volant en plaçant vos deux mains à la périphérie, dans les positions 9 h 00 et 3 h 00.

Avertissement (suite)

- Réglez le siège du conducteur de manière à laisser une distance d'au moins 25 cm entre votre cage thoracique et le centre du volant. Si votre morphologie ne vous permet pas de respecter cette distance minimale, mettez-vous impérativement en rapport avec un atelier spécialisé.

Avertissement (suite)

- Réglez le siège du passager avant de manière à ce que la distance entre le passager avant et le tableau de bord soit la plus grande possible.

N'est pas valable pour les États-Unis et le Canada

Sac gonflable de genoux

Fig. 62 Côté du conducteur : emplacement de montage du sac gonflable de genoux.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 90 et tenez-en compte.

Le sac gonflable de genoux se trouve du côté conducteur dans la zone inférieure du tableau de bord. L'emplacement de montage est repéré par le monogramme « AIRBAG ».

La zone entourée d'un cadre rouge fig. 63 se trouve dans la zone de déploiement du sac gonflable de genoux (zone de déploiement). C'est pourquoi vous ne devez jamais poser ou fixer d'objet dans cette zone.

Avertissement

Une fois déclenché, le sac gonflable se déploie en quelques fractions de seconde et à très grande vitesse.

Fig. 63 Zone de déploiement du sac gonflable de genoux.

Avertissement (suite)

- Le sac gonflable de genoux se déploie devant le genou du conducteur. Dégagez toujours la zone de déploiement du sac gonflable de genoux.

- Ne fixez jamais d'objets ni sur le cache ni dans la zone de déploiement du sac gonflable de genoux.

- Réglez le siège du conducteur de manière à laisser une distance d'au moins 10 cm entre le genou et l'emplacement de montage du sac gonflable de genoux. Si votre morphologie ne vous permet pas de respecter cette distance minimale, mettez-vous impérativement en rapport avec un atelier spécialisé.

Activation et désactivation manuelle du sac gonflable frontal du passager avant à l'aide de la commande à clé

AIR BAG ON OFF B1K-0385

Fig. 64 Dans le rangement côté passager avant : commande à clé de désactivation et d'activation du sac gonflable frontal du passager avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 90 et tenez-en compte.

Lorsqu'un siège pour enfants est monté dos à la route sur le siège du passager avant, le sac gonflable frontal du passager avant doit être désactivé !

Désactivation du sac gonflable frontal du pas- sager avant

• Coupez le contact d'allumage.
• Ouvrez le rangement côté passager avant.
• Déployez le panneton de la clé du véhicule page 43.
• À l'aide de la clé du véhicule, tournez la commande à clé sur la position OFF fig. 64.
  • Fermez le rangement côté passager avant.
• Le témoin PASSENGER AIR BAG OFF × 2 ou PASSENGER AIR BAG OFF s'allume en permanence sur le tableau de bord lorsque le contact d'allumage est mis page 92.

Activation du sac gonflable frontal du passager avant

• Coupez le contact d'allumage.

• Ouvrez le rangement côté passager avant.

• À l'aide de la clé du véhicule, tournez la commande à clé dans le rangement sur la position ON fig. 64.
  • Fermez le rangement côté passager avant.

• Le contact d'allumage étant mis, vérifiez que le témoin PASSENGER AIR BAG OFF _2 ou PASSENGER AIR BAG OFF situé sur le tableau de bord n' est pas allumé. page 92.

Critère de détection de la désactivation du sac gonflable frontal du passager avant

La désactivation du sac gonflable frontal du passager avant est uniquement indiquée par l'allumage permanent du témoin PASSENGER AIR BAG OFF ✉₂ ou PASSENGER AIR BAG OFF dans le tableau de bord (OFF ✉₂ ou OFF s'allume en permanence en jaune) ⇒ page 92, Témoin.

Si le témoin OFF ⚠₂ ou OFF situé dans la console centrale ne s'allume pas en permanence ou s'il s'allume conjointement à celui ⚠ situé dans le combiné d'instruments, aucun système de retenue pour enfants ne doit être installé sur le siège du passager avant pour des raisons de sécurité. En cas d'accident, le sac gonflable frontal du passager avant risquerait de se déclencher.

Avertissement

Le sac gonflable frontal du passager avant doit être désactivé uniquement dans des cas particuliers.

• Activez et désactivez le sac gonflable frontal du passager avant uniquement lorsque le contact d'allumage est coupé afin d'éviter tout endommagement du système de sacs gonflables.
• Le conducteur assume l'entière responsabilité de la bonne position de la commande à clé.
• Désactivez le sac gonflable frontal du passager avant uniquement lorsqu'un siège pour enfants est fixé à titre exceptionnel sur le siège du passager avant.
• Réactivez le sac gonflable frontal du passager avant dès que le siège pour enfants n'est plus utilisé sur le siège du passager avant.

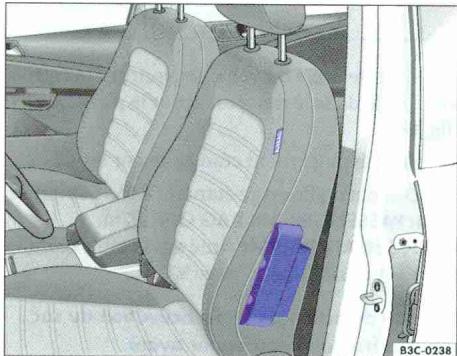

Fig. 65 Sur le côté du siège avant : emplacement de montage du sac gonflable latéral.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 90 et tenez-en compte.

Les sacs gonflables latéraux se trouvent respectivement dans les rembourrages des dossiers extérieurs du siège du conducteur et du siège du passager avant fig. 65. Suivant l'équipement du véhicule, les places latérales arrière sont aussi dotées d'un sac gonflable latéral situé entre le seuil de porte et le dossier des sièges. Les emplacements de montage sont repérés par des étiquettes portant le logo « AIRBAG ».

En cas de collision latérale, les sacs gonflables latéraux se déclenchent du côté du véhicule exposé au choc et réduisent le risque de blessures des occupants de ce côté du véhicule.

Avertissement

Une fois déclenché, le sac gonflable se déploie en quelques fractions de seconde et à très grande vitesse.

Avertissement (suite)

• Dégagez toujours la zone de déploiement des sacs gonflables latéraux.
• Aucune autre personne, aucun animal ni aucun objet ne doit se trouver entre les occupants assis sur les sièges avant / les occupants assis aux places latérales arrière et la zone de déploiement du sac gonflable.
• Ne suspendez que des vêtements légers aux patères situées dans l'habitacle. Ne laissez pas d'objets lourds ou à arêtes vives dans les poches.
• Ne montez pas d'accessoires sur les portes.
• Utilisez uniquement des garnitures de sièges ou des housses de protection expressément homologués pour une utilisation dans le véhicule. Sinon, le sac gonflable latéral ne peut pas se déployer lors de son déclenchement.

Avertissement

Une utilisation non conforme du siège du conducteur et siège du passager avant peut entraver le fonctionnement convenable du sac gonflable latéral et entraîner de graves blessures.

• Ne déposez jamais du véhicule les sièges avant et ne modifiez jamais les pièces de ces derniers.
• Lorsque des pressions trop élevées sont exercées sur les parties latérales des dossiers de sièges, il se peut que les sacs gonflables latéraux ne se déclenchent pas du tout ou se déclenchent de manière imparfaite ou de manière inopinée.
• Faites réparer sans délai par un atelier spécialisé tout endommagement des garnitures de sièges d'origine ou de la couture au niveau du module de sac gonflable latéral.

AIRBAG B5K-0236

Fig. 66 Côté gauche du véhicule : emplacement de montage et zone de déploiement du sac gonflable de tête.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la

page 90 et tenez-en compte.

Un sac gonflable de tête se trouve dans l'habitacle au-dessus des portes du côté du conducteur et du côté du passager avant fig. 66. L'emplacement de montage est repéré par les monogrammes « AIRBAG ».

La zone entourée d'un cadre rouge fig. 66 se trouve dans la zone de déploiement du sac gonflable de tête (zone de déploiement). C'est pourquoi vous ne devez jamais poser ou fixer d'objet dans cette zone.

En cas de collision latérale, c'est le sac gonflable de tête situé du côté du choc qui se déclenche. Le sac gonflable recouvre les glaces latérales et les montants de porte.

Lors de collisions latérales, les sacs gonflables de tête diminuent les risques de lésions corporelles des occupants des sièges avant et des places latérales arrière du côté exposé au choc.

Avertissement

Une fois déclenché, le sac gonflable se déploie en quelques fractions de seconde et à très grande vitesse.

Avertissement (suite)

- Dégagez toujours la zone de déploiement des sacs gonflables de tête.

- Ne fixez jamais d'objets ni sur le cache ni dans la zone de déploiement du sac gonflable de tête.

- Aucune autre personne, aucun animal ni aucun objet ne doit se trouver entre les occupants assis sur les sièges avant / les occupants assis aux places latérales arrière et la zone de déploiement du sac gonflable.

- Ne suspendez que des vêtements légers aux patères situées dans l'habitacle. Ne laissez pas d'objets lourds ou à arêtes vives dans les poches.

- Ne montez pas d'accessoires sur les portes.

- Ne posez pas sur les glaces latérales des stores pare-soleil qui n'ont pas été expressément homologués pour une utilisation dans le véhicule.

- Rabattez les pare-soleil vers les glaces latérales uniquement si aucun objet n'est accroché au pare-soleil, comme par ex. un stylo ou la télécommande d'une porte de garage.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Informations générales sur le transport d'enfants dans le véhicule 101

Différents systèmes de fixation 103

Utilisation d'un siège pour enfants sur le siège du passager avant 103

Utilisation d'un siège pour enfants sur la banquette arrière 105

Fixation d'un siège pour enfants à l'aide de la ceinture de sécurité 106

Fixation d'un siège pour enfants à l'aide des points d'ancrage inférieurs (ISOFIX, LATCH) 107

Fixation du siège pour enfants avec la ceinture de retenue Top Tether 108

Pour le transport de nourrissons et d'enfants dans un siège pour enfants ou un système de retenue pour enfants sur le siège du passager avant, vous devez impérativement lire l'intégralité des informations concernant le système de sac gonflable.

Ces informations sont très importantes pour la sécurité du conducteur et celle de tous les passagers, en particulier celle des nourrissons et des enfants en bas âge.

Volkswagen recommande d'utiliser des sièges pour enfants de la gamme d'accessoires Volkswagen. Ces sièges pour enfants ont été conçus et contrôlés pour être utilisés dans les véhicules Volkswagen. Les sièges pour enfants dotés de différents systèmes de fixation sont disponibles chez votre Partenaire Volkswagen.

Informations complémentaires :

- Système de sacs gonflables (airbags) page 90

Avertissement

Les enfants non attachés ou mal attachés peuvent subir des blessures graves ou mortelles pendant la marche du véhicule.

Avertissement (suite)

• N'utilisez jamais un siège pour enfants monté dos à la route sur le siège du passager avant lorsque le sac gonflable frontal du passager avant est activé.
• Les enfants jusqu'à l'âge de 12 ans doivent toujours voyager sur les sièges arrière.
• Attachez toujours les enfants dans le véhicule à l'aide d'un système de retenue approprié et homologué correspondant à leur poids et à leur taille.
• Attachez toujours correctement les enfants et faites-les adopter une position assise correcte.
• Réglez le dossier du siège en position verticale, si un siège pour enfants est utilisé sur cette place.
• Éloignez la tête ou d'autres parties du corps des enfants de la zone de déploiement du sac gonflable latéral.
• Veillez à ce que la sangle soit correctement ajustée.
• Ne transportez jamais un enfant ou un bébé dans vos bras ou sur vos genoux.
• Attachez toujours un seul enfant dans le siège pour enfants.
• Lisez et tenez compte de la notice d'utilisation du fabricant du siège pour enfants.

Avertissement

En cas d'accident ou de manœuvre de freinage ou de conduite soudaine, un siège pour enfants non attaché et non utilisé peut être projeté dans l'habitacle du véhicule et entraîner des blessures.

- Pendant la marche du véhicule, fixez toujours correctement un siège pour enfants non utilisé ou rangez-le à l'abri dans le coffre à bagages.

i Après un accident, remplacez tout siège pour enfants qui a été mis à mal. Il peut avoir subi des dommages non visibles.

Informations générales sur le transport d'enfants dans le véhicule

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 00 et tenez-en compte.

De manière générale, les directives et dispositions légales sont prioritaires sur les descriptions figurant dans la présente notice d'utilisation. Il existe différentes normes et directives sur l'utilisation de sièges pour enfants et sur leurs possibilités de fixation (⇒ tableau, page 102). Ainsi, dans certains pays, l'utilisation de sièges pour enfants peut être interdite à certaines places assises du véhicule, par exemple.

Les lois de la Physique, qui ont des répercussions sur le véhicule lors d'une collision ou un autre type d'accident, s'appliquent également aux enfants page 80. À la différence des adultes et des

jeunes, les muscles et les os des enfants ne sont pas encore complètement développés. Lors d'un accident, le risque de blessures graves est plus important chez les enfants que chez les adultes.

Comme les corps des enfants ne sont pas encore complètement développés, il faut utiliser pour les enfants des système de retenue spécialement adaptés à leur taille, leur poids et à leur constitution. Dans de nombreux pays, des lois exigent l'utilisation de systèmes de retenue homologués pour les nourrissons et les enfants en bas âge.

Utilisez uniquement des sièges pour enfants conformes et homologués pour le véhicule. En cas de doute, adressez-vous toujours à un Partenaire Volkswagen ou à un atelier spécialisé.

Liste de contrôle

Transport d'enfants dans le véhicule ⇒ ⚠️ :

Respectez la législation en vigueur spécifique au pays dans lequel vous vous trouvez.
√ Volkswagen recommande de toujours transporter les enfants de moins de 12 ans sur les sièges arrière.
√ Transportez un enfant sur le siège du passager avant uniquement dans des cas exceptionnels ⇒ page 103. L'endroit du véhicule le plus sûr est la place assise située derrière le passager avant.
√ Attachez toujours un enfant dans le véhicule dans un système de retenue. Le système de retenue doit être adapté à la taille, au poids et à la morphologie de l'enfant.
√ Transportez toujours un seul enfant par siège pour enfants.
√ Tenez compte de la notice de montage ou de la notice d'utilisation du fabricant de sièges pour enfants et conservez-la toujours dans le véhicule.
Lors de la fixation du siège pour enfants à l'aide de la ceinture de sécurité, faites passer la sangle à travers ou autour du siège pour enfants conformément aux instructions du fabricant de sièges pour enfants.
√ Veillez à ce que la sangle soit correctement ajustée sur l'enfant et à ce qu'il ait adopté une position assise correcte.
Montez le siège pour enfants sur le siège arrière de préférence derrière le siège du passager avant pour que les enfants puissent descendre du côté du trottoir.
√ Pendant la marche du véhicule, ne laissez pas de jouets ou d'autres objets non attachés dans le siège pour enfants ou sur le siège.

Normes spécifiques aux pays sur les sièges pour enfants (sélection)

Norme	Informations complémentaires
ECE-R 44a)	Partenaire Volkswagen www.volkswagen.com.

a) ECE : Economic Commission for Europe (Commission Économique pour l'Europe).

Catégories de sièges pour enfants selon la norme ECE-R 44

Catégorie de poids	Poids de l'enfant	Repose du siège pour enfants
Groupe 0	jusqu'à 10 kg	Dans le sens opposé au sens de marche. Sur les places latérales arrière avec le système ISOFIX, au choix.
Groupe 0+	jusqu'à 13 kg
Groupe 1	9 à 18 kg	Dans le sens de la marche. Sur les places latérales arrière avec le système ISOFIX, au choix.
Groupe 2	15 à 25 kg	Dans le sens de la marche. Sur les places latérales arrière avec le système ISOFIX, au choix.
Groupe 3	22 à 36 kg	Dans le sens de la marche.

Tous les enfants ne peuvent pas prendre place dans le siège de leur catégorie de poids. De même, tous les sièges ne peuvent pas être installés dans tous les véhicules. Par conséquent, vérifiez toujours si l'enfant peut prendre place correctement dans le siège pour enfants et si le siège peut être fixé correctement dans le véhicule.

Le label de contrôle ECE-R 44 est apposé par mou- lage sur les sièges pour enfants conformes à la norme du même nom : E majuscule encerclé et le numéro d'homologation en dessous.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

Avertissement (suite)

- Vérifiez la liste de contrôle et tenez-en compte.

Avertissement

Lors d'un accident, le siège arrière est l'endroit le plus sûr pour les enfants correctement attachés.

- Un siège pour enfants approprié, correctement monté et utilisé sur l'un des sièges arrière, garantit la meilleure protection pour les nourrissons et les enfants en bas âge dans la plupart des accidents.

A B C B1K-0373

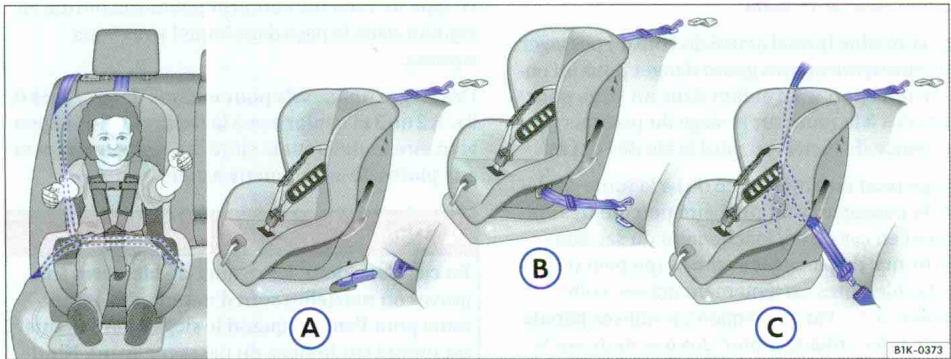

Fig. 67 Sur la banquette arrière : les figures Ⓐ et Ⓑ montrent le principe de fixation du système de retenue pour enfants aux œillets de retenue inférieurs et à l'aide de la ceinture de retenue supérieure. La figure Ⓐ montre la fixation du système de retenue pour enfants à l'aide de la ceinture de sécurité du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 00 et tenez-en compte.

Fixez toujours les sièges pour enfants correctement et de manière sûre conformément à la notice de montage du fabricant de sièges pour enfants.

Le siège pour enfants installé doit être appliqué contre le siège du véhicule et ne doit pas bouger ou basculer de plus de 2,5 cm (1 pouce).

Les sièges pour enfants prévus pour être fixés à l'aide d'une ceinture de retenue Top Tether doivent également être fixés avec la ceinture de retenue Top Tether dans le véhicule => page 108. Fixez la ceinture de retenue uniquement aux œillets de retenue prévus à cet effet et repérés par le nom Top Tether. Tous les œillets d'arrimage ne peuvent pas être utilisés pour le système Top Tether. Serrez toujours la ceinture de retenue Top Tether de manière à ce que le siège pour enfants soit fermement appliqué contre la place assise.

Systèmes de fixation spécifiques aux pays

fig. 67	Type de fixation
	Europe: œillets de retenue ISOFIX et ceinture de retenue supérieure page 107 et page 108.
	Œillets de retenue et ceinture de retenue supérieure :États-Unis: LATCH (Lower Anchors and Tethers for CHildren)Canada: lower universal anchorages page 107.
	Ceinture de sécurité trois points et ceinture de retenue supérieure page 106.
Les systèmes comprennent la fixation du système de retenue pour enfants avec une ceinture de re- tenue supérieure (Top Tether) et avec les points d'ancrage inférieurs dans le siège.

N'est pas valable pour les États-Unis et le Canada

Utilisation d'un siège pour enfants sur le siège du passager avant

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 100 et tenez-en compte.

Le transport d'enfants sur le siège du passager

avant n'est pas autorisé dans tous les pays. Et tous les sièges pour enfants ne sont pas homologués pour être utilisés sur le siège du passager avant. Le Partenaire Volkswagen possède une liste actua-

lisée de tous les sièges pour enfants homologués. Utilisez uniquement des sièges pour enfants homologués pour le véhicule.

Le sac gonflable frontal activé du côté du passager avant représente un très grand danger pour un enfant. Le transport d'un enfant dans un siège pour enfants dos à la route sur le siège du passager avant risque de mettre en péril la vie de l'enfant.

Un siège pour enfants monté dos à la route sur le siège du passager avant peut être percuté très vio- lemment en cas de déclenchement du sac gon- flable frontal du passager avant, ce qui peut provo- quer des blessures extrêmement graves, voire mortelles ⇒ ⚠. Par conséquent, n'utilisez jamais un siège pour enfants monté dos à la route sur le siège du passager avant lorsque le sac gonflable frontal du passager avant est activé !

Utilisez un siège pour enfants monté dos à la route sur le siège du passager avant uniquement si vous vous êtes assuré que le sac gonflable frontal du passager avant est désactivé. Ceci est reconnaissable au témoin jaune allumé sur le tableau de bord PASSENGER AIR BAG OFF ✉₂ ou PASSENGER AIR BAG OFF ⇒ page 90. Si le sac gonflable frontal du passager avant ne peut pas être désactivé et qu'il reste activé, aucun enfant ne doit être transporté sur le siège du passager avant ⇒ ⚠.

Lorsqu'un siège pour enfants est monté sur le siège du passager avant, tenez impérativement compte de ce qui suit :

• Lorsqu'un siège pour enfants est monté dos à la route, le sac gonflable frontal du passager avant doit être désactivé page 97.
• Le dossier du siège du passager avant doit être à la verticale.
• Le siège du passager avant doit être entièrement reculé vers l'arrière.
• Le siège du passager avant doit être réglé dans la position la plus haute, s'il est réglable en hauteur.
• La ceinture de sécurité doit être réglée en hauteur dans la position la plus haute.

Sièges pour enfants adaptés

Le siège pour enfants doit être spécialement homologué par le constructeur automobile pour pouvoir être utilisé sur le siège du passager avant des véhicules avec sac gonflable frontal et latéral.

Si le siège du passager avant est doté d'œillets de retenue, un siège pour enfants équipé d'un système de retenue homologué à cet effet peut être monté, dans la mesure où il est homologué pour ce type de véhicule conformément à la norme en vigueur dans le pays dans lequel vous vous trouvez.

Des sièges universels pour enfants des groupes 0, 0+, 1, 2 ou 3 et conformes à la norme ECE-R 44 peuvent être montés sur le siège du passager avant et aux places de la banquette arrière.

Danger

En cas d'accident, les risques de blessures très graves ou mortelles sont d'autant plus importants pour l'enfant quand le siège pour enfants est monté sur le siège du passager avant. N'utilisez jamais un siège pour enfants dos à la route sur le siège du passager avant lorsque le sac gonflable frontal du passager avant est activé. L'enfant risque d'être tué par le déclenchement du sac gonflable frontal, étant donné que le siège pour enfants risque d'être percuté et projeté contre le dossier très violemment en cas de déclenchement du sac gonflable.

Danger

Lorsqu'un enfant est transporté dans des cas exceptionnels dos à la route sur le siège du passager avant, tenez compte de ce qui suit :

• Désactivez toujours le sac gonflable frontal du passager avant et laissez-le désactivé.
• Le siège pour enfants doit être homologué par son fabricant pour être monté sur le siège du passager avant avec sac gonflable frontal ou latéral.
• Suivez les instructions de montage données par le fabricant du siège pour enfants et tenez impérativement compte des avertissements.
• Reculez complètement le siège du passager avant et réglez-le en hauteur dans la position la plus haute afin d'avoir un écartement maximal par rapport au sac gonflable frontal.
• Positionnez le dossier du siège à la verticale.
• Réglez en hauteur la ceinture de sécurité dans la position la plus haute.
• Attachez toujours les enfants dans le véhicule à l'aide d'un système de retenue approprié et homologué correspondant à leur poids et à leur taille.

Utilisation d'un siège pour enfants sur la banquette arrière

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 100 et tenez-en compte.

Lors de la fixation d'un siège pour enfants sur la banquette arrière, la position du siège avant doit être adaptée de manière à ce que l'enfant ait suffisamment de place. Par conséquent, adaptez le siège avant à l'enfant et à la taille du siège pour enfants. Veillez également à ce que le passager avant adopte une position assise correcte ⚠ ⇒ page 69.

Sièges pour enfants ISOFIX homologués pour la banquette arrière

Les places latérales de la banquette arrière conviennent aux sièges pour enfants dotés du système

ISOFIX et spécialement homologués pour ce type de véhicule, conformément à la norme ECE-R 44.

Les sièges pour enfants ISOFIX sont classés dans les catégories suivantes : « spécifique au véhicule », « limitée » ou « semi-universelle ».

Une liste de véhicules est jointe à chacun de ces sièges pour enfants ISOFIX par le fabricant des sièges. Celle-ci mentionne les véhicules pour lesquels les sièges ISOFIX sont homologués. Si le véhicule est mentionné dans la liste et que le siège pour enfants ISOFIX appartient à une classe de siège figurant dans le tableau, le siège pour enfants ISOFIX peut être utilisé dans ce véhicule.

Adressez-vous le cas échéant au fabricant du siège pour enfants pour recevoir une liste de véhicules actualisée.

Groupe (catégorie de poids)	Classe de siège du siège pour enfants ISOFIX	Position assise sur les places de la ban-quette arrière
Groupe 0 : jusqu'à 10 kg	E	IUF^a)
Groupe 0+ : jusqu'à 13 kg	E	IUF^a)
	D	IUF^a)
	C	IUF^a)
Groupe 1 : de 9 à 18 kg	D	IUF^a)
	C	IUF^a)
	B	IUF^a)
	BI	IUF^a)
	A	IUF^a)

a) IUF : convenant aux dispositifs de retenue pour enfants ISOFIX de catégorie « universelle » qui sont homologués pour une utilisation dans ce groupe.

Avertissement

En jouant avec les ceintures de sécurité blocables non utilisées, un enfant installé dans le siège pour enfants sur la banquette arrière peut être blessé mortellement.

Avertissement (suite)

- Fixez toujours les ceintures de sécurité blocables non utilisées de la banquette arrière.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 100 et tenez-en compte.

Fixation d'un siège pour enfants à l'aide de la ceinture de sécurité

- Lisez et tenez compte de la notice du fabricant du siège pour enfants.

- Posez le siège pour enfants sur le siège conformément à la notice du fabricant du siège pour enfants.

- La ceinture de sécurité doit être réglée en hauteur dans la position la plus haute.

- Bouclez la ceinture de sécurité ou passez-la dans le siège conformément à la notice du fabricant du siège pour enfants.

- Veillez à ce que la ceinture de sécurité ne soit pas vrillée.

- Insérez le pêne dans le boîtier de verrouillage du siège jusqu'à ce qu'il s'enclenche de manière audible.

- Sur les véhicules dotés de ceintures de sécurité blocables : déroulez entièrement la sangle baudrier et laissez l'enrouleur automatique enrouler la sangle. Vous entendez le « déclic » caractéristique de l'enroulement.

- La sangle supérieure doit être appliquée fermement et intégralement sur le siège pour enfants.

- Tirez sur la ceinture de sécurité aux fins de contrôle – il ne doit plus être possible de débobiner la sangle inférieure.

•

Dépose du siège pour enfants

Détachez la ceinture de sécurité uniquement lorsque le véhicule est à l'arrêt ⇒ ⚠.

- Appuyez sur la touche rouge du boîtier de verrouillage. Le pêne est éjecté.

- Guidez la ceinture de sécurité à la main pour que la sangle s'enroule plus facilement, que la ceinture de sécurité ne se vrille pas et que le revêtement ne soit pas endommagé.

• Retirez du véhicule le siège pour enfants.

Avertissement

Le débouclage de la ceinture de sécurité pendant la marche du véhicule peut entraîner des blessures graves ou mortelles en cas d'accident ou de manœuvre de freinage et de conduite soudaine!

- Débouclez la ceinture de sécurité uniquement lorsque le véhicule est à l'arrêt.

Fixation d'un siège pour enfants à l'aide des points d'ancrage inférieurs (ISOFIX, LATCH)

BTT-0180

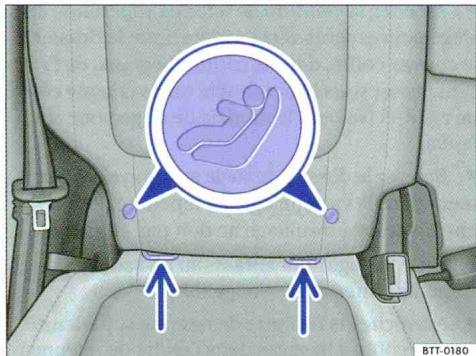

Fig. 68 Variante 1: identification des points d'ancrage inférieurs du siège pour enfants sur le siège du véhicule.

ISOFX B5N-0023

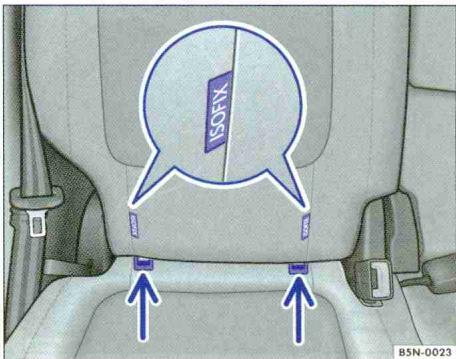

Fig. 69 Variante 2: identification des points d'ancrage inférieurs du siège pour enfants sur le siège du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 100 et tenez-en compte.

Les places latérales de la banquette arrière et, le cas échéant, le siège du passager avant sont dotés chacun de deux œillets de retenue appelés points d'ancrage inférieurs. Aux places latérales de la banquette arrière, les œillets de retenue sont fixés à la carrosserie ; sur le siège du passager avant, ils sont fixés à l'armature de siège.

Sièges pour enfants à fixation rigide

- Lors de la dépose et de la pose, tenez compte de la notice du fabricant du siège pour enfants ▲.

- Insérez le siège pour enfants dans le sens des flèches sur les œillets de retenue fig. 68 ou fig. 69. Le siège pour enfants doit s'enclencher de manière sûre et audible.

- Tirez des deux côtés du siège pour enfants à des fins de contrôle.

Siège pour enfants avec ceintures de retenue réglables

• Lors de la dépose et de la pose, tenez compte de la notice du fabricant du siège pour enfants
• Posez le siège pour enfants sur l'assise du siège et accrochez les crochets des ceintures de retenue dans les œillets de retenue fig. 68 ou fig. 69.
• Tendez de façon régulière les ceintures de retenue au niveau du dispositif de réglage. Le siège pour enfants doit être appliqué contre le siège du véhicule.
• Tirez des deux côtés du siège pour enfants à des fins de contrôle.

Avertissement

Les points d'ancrage inférieurs pour sièges pour enfants ne sont pas des œillets d'arrimage. Fixez uniquement des sièges pour enfants aux points d'ancrage inférieurs.

Fixation du siège pour enfants avec la ceinture de retenue Top Tether

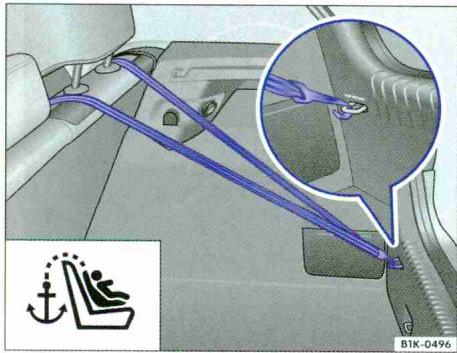

Fig. 70 Ceinture de retenue supérieure accrochée dans le coffre à bagages.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 100 et tenez-en compte.

• Lors de la dépose et de la pose, tenez compte de la notice du fabricant du siège pour enfants ⚠.
• Déverrouillez le dossier de siège et rabattez-le un peu vers l'avant page 77.

• Relevez l'appuie-tête situé derrière le siège pour enfants.

• Amenez la ceinture de retenue supérieure du siège pour enfants vers l'arrière entre le dossier et le couvre-coffre, dans le coffre à bagages, en la faisant passer sous l'appuie-tête ou de chaque côté de celui-ci (suivant le modèle de siège pour enfants).

• Relevez le dossier de siège et appuyez-le fermement dans le verrouillage. Le repère rouge sur la touche de déverrouillage ne doit pas être visible.
• Fixez le siège pour enfants au niveau des points d'ancrage inférieurs page 107.
• Accrochez la ceinture de retenue supérieure dans le coffre à bagages dans l'œillet de retenue correspondant fig. 70.
• Tendez la ceinture pour que le siège pour enfants soit appliqué en haut contre le dossier du siège.

Avertissement

Les sièges pour enfants dotés de points d'ancrage inférieurs et d'une ceinture de retenue supérieure doivent être montés conformément aux indications du fabricant. Dans le cas contraire, il peut s'ensuivre des blessures graves.

- Fixez toujours une seule ceinture de retenue d'un siège pour enfants à un œillet de retenue dans le coffre à bagages.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins 110

Levier des clignotants et de l'inverseur-codes ..... 111

Activation et désactivation de l'éclairage ..... 112

Éclairage et vision – Fonctions 113

Masquage ou adaptation des projecteurs ..... 114

Fonction « Retour maison » et « Départ maison » (éclairage d'orientation) 115

Réglage du site des projecteurs, rhéostat d'éclairage des cadrans et des commandes 116

Plafonniers et lampes de lecture 117

Respectez la législation en vigueur sur l'utilisation de l'éclairage du véhicule spécifique au pays dans lequel vous vous trouvez.

En tant que conducteur, vous êtes toujours responsable du réglage correct des projecteurs et des feux de croisement.

Informations complémentaires :

• Système d'information Volkswagen page 25
• Remplacement des ampoules page 333

Avertissement

Un véhicule qui n'est pas suffisamment éclairé peut difficilement être vu ou ne pas du tout être vu par les autres usagers de la route.

- Allumez toujours manuellement les feux de croisement lorsqu'il fait sombre ou que la visibilité est mauvaise.

Avertissement

Les projecteurs réglés trop haut risquent de provoquer des accidents et des blessures, étant donné que les feux de jour, de croisement ou de route peuvent éblouir d'autres usagers de la route.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 109 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Feu arrière de brouillard activé.	⇒ page 112.
	Projecteurs antibrouillard allumés.
	Éclairage partiellement ou complètement défaillant ou dysfonctionnement du système de feux directionnels (AFS).	Remplacez l'ampoule concernée ⇒ page 333 ou rendez-vous dans un atelier spécialisé si toutes les ampoules fonctionnent correcte- ment ⇒ page 113
	Clignotant gauche ou droit. Lorsqu'un clignotant du véhicule ou de la re- morque est défaillant, le témoin clignote deux fois plus vite.	Le cas échéant, vérifiez l'éclairage du véhi- cule et de la remorque.
	Feux de jour activés.	⇒ page 113
	Feux de route activés ou avertisseur optique actionné.	⇒ page 111

Clignote	cause éventuelle	Pour y remédier
	Défaut du système de feux directionnels.	Rendez-vous dans un atelier spécialisé⇒ page 113.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avertissement

La non-observation des témoins d'alerte qui s'allument et des messages texte risque d'entraîner l'immobilisation du véhicule, des accidents ou de graves blessures corporelles.

- N'ignorez jamais des témoins d'alerte qui s'allument ou des messages texte.

Avertissement (suite)

• Garez immédiatement le véhicule à une distance de sécurité suffisante de la circulation de sorte qu'aucune pièce du système d'échappement n'entre en contact avec des matériaux inflammables pouvant se trouver sous le véhicule, comme par exemple de l'herbe sèche.
  • Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

① ② ③ ④ BTT-0286

Fig. 71 Levier des clignotants et de l'inverseur-codes.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 109 et tenez-en compte.

Placement du levier dans la position souhaitée :

1	Clignotant droit. Lorsque le contact est coupé, feux de stationnement droit depuis la position médiane.
2	Clignotant gauche. Lorsque le contact est coupé, feux de stationnement gauche depuis la position médiane.
3	Feux de route activés ⇒ ⚠. Le témoin ID s'allume dans le combiné d'instruments.
4	Actionnement de l'avertisseur optique.L'avertisseur optiques'allume tant que le levier est tiré. Le témoin ID s'allume.

Feux de stationnement

Lorsque les feux de stationnement sont allumés (clignotant droit ou gauche), le projecteur du feu de position et le feu arrière sont allumés sur le côté souhaité du véhicule. Les feux de stationnement s'allument seulement lorsque le contact d'allumage est coupé et lorsque le levier des clignotants et de l'inverseur-codes se trouve en position médiane avant d'être actionné.

Clignotement confort

Pour actionner le clignotement confort, soulevez ou abaissez le levier seulement jusqu'au point de résistance et relâchez le levier. Le clignotant cli-gnote trois fois.

Le clignotement confort peut être activé et désactivé dans le menu Éclairage & Vision sur l'afficheur du combiné d'instruments ⇒ page 25. Sur les véhicules sans menu Éclairage & Vision, la fonction peut être désactivée dans un atelier spécialisé.

Avertissement

Toute utilisation incorrecte des feux de routes peut entraîner des accidents et des blessures dans la mesure où les feux de route peuvent éblouir d'autres usagers de la route.

Le clignotant fonctionne uniquement lorsque le contact d'allumage est mis, à l'exception du signal de détresse ⇒ page 310.

En cas de défaillance d'un clignotant du véhicule ou de la remorque, le témoin clignote environ deux fois plus vite.

Les feux de route ne peuvent être allumés que si les feux de croisement sont allumés.

AUTO OK OK AUTO OK OK OK BTT-0290

Fig. 72 À côté du volant : représentation de certaines versions de commande d'éclairage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 109 et tenez-en compte.

Respectez la législation en vigueur sur l'utilisation de l'éclairage du véhicule spécifique au pays dans lequel vous vous trouvez.

Sur les véhicules avec dispositif d'attelage installé en première monte : dans le cas d'une remorque raccordée électriquement avec feu arrière de brouillard, le feu arrière de brouillard du véhicule se désactive automatiquement.

Tournez la commande d'éclairage dans la position souhaitée ⇒ fig. 72 :
	Lorsque le contact d'allumage est coupé	Lorsque le contact d'allumage est mis
0	Éclairage antibrouillard, les feux de croise-ment et de position sont éteints.	Les feux permanents ou les feux de jour sont al-lumés.
AUTO	L'éclairage d'orientation peut être allumé.	L'allumage automatique des projecteurs et lesfeux permanents ou les feux de jour, le caséchéant, sont allumés.
≡D O≡	Les feux de position sont allumés.	Les feux de position sont allumés.
≡D	Les feux de croisement sont éteints – lesfeux de position sont encore allumés uncertain temps.	Les feux de croisement sont allumés.

Éclairage antibrouillard :

Les témoins ♦ ou ⌊ indiquent que l'éclairage antibrouillard est allumé.

• Allumez les projecteurs antibrouillard ₺ : retirez la commande d'éclairage de la position ≈00 ou ₺ jusqu'au premier cran.
• Allumez le feu arrière de brouillard Ⓓ: retirez complètement la commande d'éclairage de la position 3005 ou ⓃD.
• Pour éteindre l'éclairage antibrouillard, appuyez sur la commande d'éclairage ou tournez-la dans la position 0.

Signaux d'avertissement pour éclairage non éteint

Lorsque la clé d'allumage est retirée et que la porte du conducteur est ouverte, des signaux sonore d'avertissement retentissent dans les conditions suivantes :

• Lorsque les feux de stationnement sont allumés page 111.
• La commande d'éclairage est en position 2005.
• La commande d'éclairage est en position sur les véhicules sans éclairage d'orientation⇒ page 115.

Avertissement

Les feux de position ne sont pas assez lumineux pour éclairer suffisamment la route et pour que les autres usagers de la route vous voient.

Avertissement (suite)

• Ne roulez pas avec les feux de position.
• Allumez toujours l'éclairage du véhicule lorsqu'il fait sombre ou que la visibilité est mauvaise.

Éclairage et vision – Fonctions

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 109 et tenez-en compte.

Feux de stationnement

Lorsque les feux de stationnement sont allumés (clignotant droit ou gauche), le projecteur du feu de position et le feu arrière sont allumés sur le côté souhaité du véhicule. Les feux de stationnement s'allument seulement lorsque le contact d'allumage est coupé et lorsque le levier des clignotants et de l'inverseur-codes se trouve auparavant en position médiane.

Feux permanents

Lorsque les feux permanents sont activés, les feux de croisement ou les feux de position ainsi que le feu de plaque de police sont allumés.

Les feux permanents s'allument chaque fois que vous mettez le contact d'allumage si la commande d'éclairage se trouve en position 0 ou AUTO. Sur certains modèles, le témoin ≈05 intégré à la commande d'éclairage indique que les feux permanents sont allumés.

Lorsque la commande d'éclairage est en position AUTO, un capteur crépusculaire allume ou éteint automatiquement l'éclairage des cadrans et des commandes.

Les feux permanents ne peuvent pas être allumés ou éteints manuellement. Pour les désactiver, adressez-vous à un atelier spécialisé.

Feux de jour

Des feux spécifiques se trouvent dans les projecteurs avant pour les feux de jour ou dans le parechocs.

Lorsque les feux de jour sont activés, seuls les projecteurs sont allumés ⇒ ⚠.

Les feux de jour s'allument chaque fois que vous mettez le contact d'allumage si la commande d'éclairage se trouve en position O ou AUTO. Le témoin D ou DRL situé sur le combiné d'instruments indique la fonction activée page 110.

Lorsque la commande d'éclairage est en position AUTO, un capteur crépusculaire allume ou éteint automatiquement l'éclairage des cadrans et des commandes.

Activation des feux de jour	Désactivation des feux de jour
Appuyez sur le levier des clignotants et de l'inverseur-codes vers le haut et vers l'arrière et maintenez-le dans cette position (clignotant droit et avertisseur optique).	Appuyez sur le levier des clignotants et de l'inverseur-codes vers le bas et vers l'arrière et maintenez-le dans cette position (clignotant gauche et avertisseur optique).
Mettez le contact d'allumage pendant env. 3 secondes puis coupez-le.

Allumage automatique des projecteurs AUTO

L'allumage automatique des projecteurs ne constitue qu'une aide et ne peut pas détecter suffisamment les situations de conduite.

Lorsque la commande d'éclairage est en position AUTO, l'éclairage du véhicule et l'éclairage des cadrans et des commandes s'allument et s'éteignent automatiquement dans les situations suivantes ⇒ ⚠ :

Allumage automatique :	Arrêt automatique :
Le capteur crépusculaire détecte l'obscurité, par ex. lors d'un passage dans un tunnel.	Lors de la détection d'une luminosité suffisante.
Lorsque vous roulez à plus de 140 km/h pendant quelques secondes.	Lorsque vous roulez à moins de 65 km/h pendant quelques minutes.
Le détecteur de pluie détecte la pluie et met en marche les essuie-glaces.	Lorsque les essuie-glaces n'ont pas fonctionné pendant quelques minutes.

Feux directionnels (AFS)

Les feux directionnels fonctionnent uniquement lorsque les feux de croisement sont allumés et à des vitesses supérieures à env. 10 km/h. En virage, les lampes pivotantes éclairent automatiquement mieux la route.

Vous pouvez allumer ou éteindre les feux direc- tionnels dans le menu Assistant ⇒ page 25.

Feux de braquage

Lors d'un lent changement de direction ou dans un virage très serré, un feu de braquage s'allume en plus automatiquement. Les feux de braquages fonctionnent uniquement à des vitesses inférieures à 40 km/h.

Selon l'équipement de votre véhicule, le feu de braquage peut être intégré dans le projecteurs antibrouillard ou dans le projecteur principal.

Avertissement

Des accidents peuvent avoir lieu lorsque la route n'est pas suffisamment éclairée et que le véhicule n'est pas vu par d'autres usagers de la route.

Avertissement (suite)

• Ne roulez jamais avec les feux de position. Les feux de position ne sont pas assez lumineux pour éclairer suffisamment la route et pour que les autres usagers de la route vous voient. En particulier lorsqu'il fait sombre ou que la visibilité est mauvaise. Allumez toujours manuellement les feux de croisement.
• L'allumage automatique des projecteurs (AUTO) allume uniquement les feux de croisement en cas de changement de luminosité et non en cas de brouillard, par exemple.
• Dans certains pays (aux États-Unis, par exemple), les feux arrière ne sont pas allumés dans le cas des feux de jour. Un véhicule dont les feux arrière ne sont pas allumés peut ne pas être vu par d'autres usagers de la route lorsqu'il fait sombre ou que la visibilité est mauvaise.

Par temps frais ou humide, l'intérieur des projecteurs, des feux arrière et des clignotants peut momentanément s'embuer. Ce phénomène est normal et n'a aucune répercussion sur la longévité de l'éclairage du véhicule.

Masquage ou adaptation des projecteurs

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 109 et tenez-en compte.

Lorsque vous roulez dans des pays où l'on circule du côté opposé à celui de votre pays d'origine, les feux de croisement asymétriques peuvent éblouir les automobilistes venant en sens inverse. Par conséquent, masquez ou adaptez les projecteurs, le cas échéant, lors de voyages à l'étranger.

L'orientation des projecteurs peut être adaptée sur le combiné d'instruments dans le menu Réglages, sous-menu Éclairage & Vision point de menu Mode voyage ⇒ page 25.

Sur les véhicules dont les projecteurs ne peuvent pas être réglés par le biais du menu, vous devez masquer certaines zones du verre des projecteurs à l'aide de films en plastique ou faire adapter les projecteurs dans un atelier spécialisé. Des informations complémentaires sont disponibles dans un atelier spécialisé. Volkswagen vous recommande pour cela un Partenaire Volkswagen.

L'utilisation du mode voyage et de films en plastique sur le projecteur ne sont autorisés que s'ils sont utilisés pour une courte durée.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la

page 109 et tenez-en compte.

La fonction « Retour maison » est activée manuellement. À l'inverse, la fonction « Départ maison »

pilote automatiquement un capteur crépusculaire.

« Retour maison »	Mesure à prendre
Marche :	– Coupez le contact d'allumage.– Actionnez brièvement l'avertisseur optique ⇒ page 111.L'éclairage « Retour maison » s'allume lorsque la porte du conducteur est ouverte. Le post-éclairage commence dès la fermeture de la dernière porte du véhicule ou du hayon.
Arrêt :	– Automatiquement après l'écoulement du post-éclairage réglé.– Automatiquement lorsqu'une porte du véhicule ou le hayon est ouvert au bout d'env. 30 secondes après l'activation.– Tournez la commande d'éclairage en position0.– Mettez le contact d'allumage.

« Départ maison »	Mesure à prendre
Marche :	– Déverrouillez le véhicule lorsque la commande d'éclairage est en position AUTO et que le capteur crépusculaire détecte qu'il fait sombre.
Arrêt :	– Automatiquement après l'écoulement du post-éclairage.– Déverrouillez le véhicule.– Tournez la commande d'éclairage en position 0.– Mettez le contact d'allumage.

Éclairage périmétrique dans les rétroviseurs extérieurs

L'éclairage périmétrique dans les rétroviseurs extérieurs éclaire l'environnement direct des portes pendant la montée à bord et la descente. Il s'active au moment du déverrouillage du véhicule, lorsque vous ouvrez une porte, lorsque la fonction « Retour maison » ou la fonction « Départ maison » est activé. Si le véhicule est équipé d'un capteur de luminosité, l'éclairage périmétrique dans les rétroviseurs extérieurs est activé uniquement lorsqu'il fait sombre.

La durée du post-éclairage peut être réglée et la fonction activée ou désactivée dans le menu Éclairage & Vision ⇒ page 25.

Lorsque la fonction « Retour maison » est activée, un signal sonore d'avertissement re-tentit lors de l'ouverture de la porte du conducteur lorsque les feux de stationnement ou de position sont allumés pour prévenir que l'éclairage est encore allumé.

Réglage du site des projecteurs, rhéostat d'éclairage des cadrans et des commandes

① ② ① BTT-0282

Fig. 73 À côté du volant : molettes du rhéostat d'éclairage des cadrans et des commandes ① et du réglage du site des projecteurs ②

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 109 et tenez-en compte.

① Rhéostat d'éclairage des cadrans et des commandes

Lorsque l'éclairage est allumé, la luminosité de l'éclairage des cadrans et des commandes peut être réglée en continu en tournant la molette fig. 73 ①.

② Réglage du site des projecteurs

Selon la valeur réglée, le réglage du site des projecteurs ② adapte en continu les faisceaux lumineux des projecteurs à l'état de charge du véhicule. Le conducteur bénéficie ainsi d'une visibilité optimale et les automobilistes venant en sens inverse ne sont pas éblouis ⇒ ⚠.

Les projecteurs ne peuvent être réglés que si les feux de croisement sont allumés.

Pour effectuer le réglage, tournez la molette ②:

Valeur réglée	État de chargea) du véhicule
-	Sièges avant occupés et coffre à bagages vide.
1	Toutes les places assises sont occupées et le coffre à bagages est vide.
2	Toutes les places assises sont occupées et le coffre à bagages est complètement plein. Traction d'une remorque avec faible poids sur flèche.
3	Seul le siège du conducteur est occupé et le coffre à bagages est chargé complètement. Traction d'une remorque avec poids sur flèche maximal.

a) En cas d'autres chargements du véhicule, des positions intermédiaires peuvent également être choisies.

Réglage dynamique du site des projecteurs

Sur les véhicules dotés du réglage dynamique du site des projecteurs, la molette ② est supprimée. Le site des projecteurs s'adapte automatiquement à l'état de charge du véhicule lors de l'allumage des projecteurs.

Avertissement

Un réglage du site des projecteurs non adapté au chargement peut entraîner des accidents et des blessures. Les projecteurs réglés trop haut peuvent éblouir d'autres usagers de la route.

- Adaptez toujours les faisceaux lumineux à l'état de charge du véhicule et abaissez-les en fonction du chargement.

0

Fig. 74 Dans le ciel de pavillon : commande des plafonniers ou lampes de lecture.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 109 et tenez-en compte.

Touche	Fonction
	Extinction des plafonniers.
	Allumage des plafonniers.
	Activation du contacteur de porte (position centrale).Les plafonniers s'allument automatiquement lors du déverrouillage du véhicule, de l'ouverture d'une porte ou du retrait de la clé de contact.L'éclairage s'éteint au bout de quelques secondes après la fermeture de toutes les portes, le verrouillage du véhicule ou la mise du contact d'allumage.
	Allumage ou extinction des lampes de lecture.

Éclaireur de boîte à gants et de coffre à bagages Lors de l'ouverture et de la fermeture du hayon et de la boîte à gants côté passager avant, une lampe s'allume ou s'éteint automatiquement.

Éclairage d'ambiance

L'éclairage d'ambiance situé dans le ciel de pavillon avant éclaire les éléments de commande de

la console centrale lorsque les feux de position ou les feux de croisement sont allumés.

Les lampes de lecture s'éteignent lors du verrouillage du véhicule ou quelques minutes après que vous avez retiré la clé de contact. Cela empêche la batterie du véhicule de se décharger.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Pare-soleil 118

Pare-brise en verre isolant 119

Avertissement

Les pare-soleil rabattus et stores pare-soleil escamotés peuvent réduire la visibilité et la sécurité routière.

- Roulez uniquement si la visibilité à travers toutes les glaces est suffisantes.

Pare-soleil

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 118 et tenez-en compte.

Possibilités de réglage des pare-soleil pour le conducteur et le passager avant :

• Rabattement contre le pare-brise.

• Retrait du support et pivotement vers les portes fig. 75 ①.
• Déplacement vers l'arrière du pare-soleil pivoté vers la porte.

Miroir de courtoisie

Un miroir de courtoisie se trouve dans le pare-so-leil rabattu vers le bas, derrière un volet d'occultation. Lorsque vous ouvrez le volet d'occultation ②, un éclaireur s'allume dans le ciel de pavillon.

L'éclaireur s'éteint lorsque vous fermez le volet d'occultation du miroir de courtoisie ou lorsque vous rabattez le pare-soleil vers le haut.

Dans certaines conditions, l'éclaireur situé au-dessus du pare-soleil s'éteint automatiquement au bout de quelques secondes. Cela empêche la batterie du véhicule de se décharger.

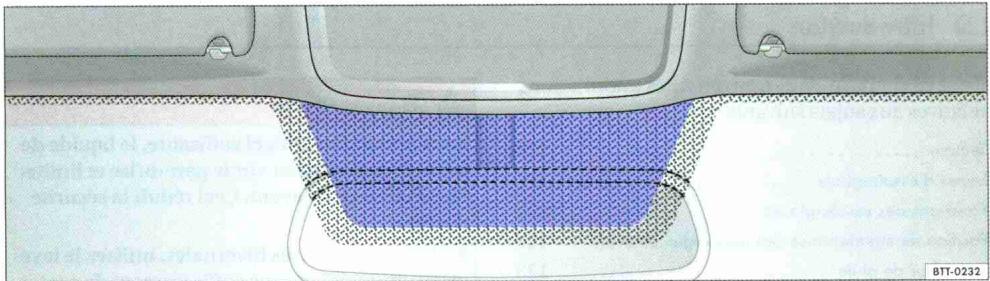

Fig. 76 Pare-brise réfléchissant avec fenêtre de communication (surface bleue).

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 118 et tenez-en compte.

Les pare-brise en verre isolant sont dotés d'un revêtement réfléchissant les rayons infrarouges. Pour permettre le fonctionnement de composants électroniques disponibles dans les magasins d'ac-

cessoires, une zone non revêtue se trouve au-dessus du rétroviseur intérieur (fenêtre de communication) ⇒ fig. 76.

Vous ne devez masquer la zone non revêtue ni de l'intérieur ni de l'extérieur ni y poser d'autocollants, car cela risque d'entraîner des dysfonctionnements des composants électroniques.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin 120

Levier d'essuie-glace 121

Fonctions des essuie-glaces 122

Position de maintenance des essuie-glaces avant . 123

Détecteur de pluie 123

Contrôle et appoint de liquide de lave-glace .... 125

Informations complémentaires :

- Nettoyez les balais d'essuie-glace et remplacez-les lors de l'entretien du véhicule⇒ page 265

- Mode recyclage de l'air ambiant du climatiseur ⇒ page 220

- Préparations des interventions dans le compartiment-moteur page 249

Avertissement

Sans protection antigel suffisante, le liquide de lave-glace peut geler sur le pare-brise et limiter la visibilité vers l'avant. Ceci réduit la sécurité routière.

• Par températures hivernales, utilisez le lave-glace uniquement avec suffisamment de protection antigel.
• Par températures hivernales, utilisez le lave-glace uniquement après avoir réchauffé le pare-brise à l'aide du système de chauffage et de ventilation ou du chauffage d'appoint.

Avertissement

S'ils sont usés ou sales, les balais d'essuie-glace réduisent la visibilité et augmentent le risque d'accidents et de blessures graves.

- Remplacez toujours les balais d'essuie-glace lorsqu'ils sont endommagés ou usés et s'ils ne nettoient plus suffisamment le pare-brise.

Témoin

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 120 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
[BXCA]	Niveau de liquide de lave-glace trop faible.	Remplissez le réservoir du lave-glace à la pro-chaine occasion ⇒ page 125.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

HIGH LOW OFF 1x OFF A ③ ② ① ① ④ ⑤ BTT-0261

Fig. 77 Commande de l'essuie-glace du pare-brise.

HIGH LOW OFF 1x OFF ⑦ ⑥ BTT-0233

Fig. 78 Commande de l'essuie-glace arrière.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 120 et tenez-en compte.

Placement du levier dans la position souhaitée ⇒ ⚠ :

0	OFF	Essuie-glaces désactivés.
1	■	Balayage intermittent du pare-brise.Réglez les niveaux d'intermittence ou la sensibilité du détecteur de pluie à l'aide de la commande ⇒ fig. 77 A.
2	LOW	Balayage lent.
3	HIGH	Balayage rapide.
4	1x	Balayage aller-retour - balayage bref. Maintenez le levier plus longtemps pour effectuer un balayage plus rapide.
5		Lavage-balayage automatique pour nettoyer le pare-brise lorsque le levier est tiré.
6		Balayage intermittent de la glace arrière. L'essuie-glace balaie environ toutes les six secondes.
7		Lavage-balayage automatique pour nettoyer la glace arrière lorsque le levier est poussé.

Avis

- En cas de gel, vérifiez avant la mise en marche de l'essuie-glace si les balais ne sont pas collés ! Si le véhicule reste immobilisé par temps froids, la position de maintenance des essuie-glaces avant peut être utile page 123.

Avis (suite)

- Si, lorsque les essuie-glaces sont en marche, le contact d'allumage est coupé, les essuie-glaces recommencent à balayer à la même vitesse lors de la remise du contact d'allumage. La présence de gel, de neige et d'autres obstacles sur le pare-brise peut endommager les essuie-glaces et le moteur des essuie-glaces.

Les essuie-glaces ne fonctionnent que lorsque le contact d'allumage est mis et que

le capot-moteur ou le hayon est fermé.

Fonctions des essuie-glaces

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 120 et tenez-en compte.

Comportement des essuie-glaces dans différentes situations :

Lorsque le véhicule est à l'arrêt :	L'essuie-glace passe momentanément à la vitesse de balayage inférieure.
Pendant le lavage/balayage automatique :	Le climatiseur passe au mode recyclage de l'air ambiant pendant env. 30 secondes pour éviter les odeurs de liquide de lave-glace dans l'habitacle.
Lors du balayage intermittent :	L'intermittence dépend de la vitesse. Plus la vitesse est élevée, plus les intervalles sont brefs.

Gicleurs de lave-glace dégivrants

Le dégivrage dégèle les gicleurs de lave-glace gelés, mais pas les conduites de liquide de lave-glace. Les gicleurs de lave-glace dégivrants régulent automatiquement leur puissance calorifique lors de la mise du contact d'allumage en fonction de la température ambiante.

Lave-projecteurs

Le lave-projecteurs nettoie le verre des projecteurs.

Après la mise du contact d'allumage, les projecteurs sont nettoyés lors du premier actionnement du lave-glace du pare-brise puis à rythme d'un actionnement sur cinq du lave-glace du pare-brise. Pour cela, le levier d'essuie-glace doit être tiré en direction du volant lorsque les feux de croisement ou de route sont allumés. Il est recommandé d'éliminer à intervalles réguliers les salissures, telles que les restes d'insectes, adhérant fortement à la glace des projecteurs, par exemple lors du ravitaillement en carburant.

Afin de garantir le fonctionnement du lave-projecteurs même en hiver, retirez la neige présente sur les porte-gicleurs situés dans le pare-chocs avant l'utilisation du lave-projecteurs. Dégivrez-le à l'aide d'un aérosol dégivrant, le cas échéant.

Lorsqu'un obstacle se trouve sur le pare-brise, l'essuie-glace essaie de le balayer sur le côté. Si l'obstacle continue à bloquer l'essuie-glace, ce dernier reste immobile. Retirez l'obstacle et mettez de nouveau l'essuie-glace en marche.

Fig. 79 Essuie-glaces en position de maintenance.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 120 et tenez-en compte.

Position de maintenance

En position de maintenance, les balais d'essuie-glace peuvent être écartés du pare-brise ⇒ fig. 79.

• Fermez le capot-moteur, le cas échéant ⇒ page 249.
• Mettez le contact d'allumage puis coupez-le.
• Appuyez brièvement vers le bas sur le levier d'essuie-glace ⇒ page 121, fig. 77 ④.

Rabattez les balais d'essuie-glace sur le pare-brise avant de prendre la route!

Soulèvement et rabattement des balais d'essuie- glace

• Balais d'essuie-glace en position de maintenance ⇒ ⚠.
• Saisissez les balais d'essuie-glace uniquement au niveau de la fixation des balais d'essuie-glace.

Avis

• Rabattez vers l'avant les balais des essuie-glaces du pare-brise uniquement en position de maintenance. Sinon, le capot-moteur et les balais d'essuie-glace peuvent être endommagés.
• Rabattez toujours les balais d'essuie-glace sur le pare-brise avant de prendre la route.

Détecteur de pluie

A HIGH LOW OFF 1x OFF ① ② BTT-0240

Fig. 80 Levier d'essuie-glace : réglage du détecteur de pluie Ⓐ.

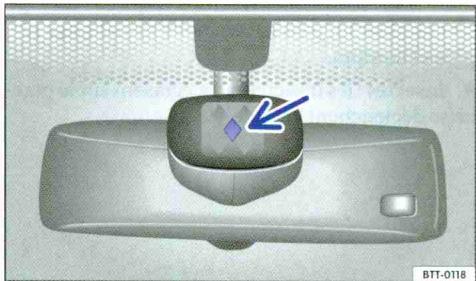

Fig. 81 Surface sensible du détecteur de pluie.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 120 et tenez-en compte.

Le détecteur de pluie activé pilote de manière autonome l'intermittence des essuie-glaces en

fonction de l'intensité des précipitations ⚠. La sensibilité du détecteur de pluie peut être réglée manuellement. Balayage manuel page 121.

Placement du levier dans la position souhaitée ⇒ page 123, fig. 80 :

① Détecteur de pluie activé – balayage automatique, si nécessaire.
Ⓐ Réglage de la sensibilité du détecteur de pluie :
Commande vers la droite – sensibilité élevée.
Commande vers la gauche – faible sensibilité.
Détecteur de pluie désactivé.

Après la coupure et le rétablissement du contact d'allumage, le détecteur de pluie reste activé et fonctionne de nouveau lorsque le levier d'essuie-glace est en position ① et que vous roulez à plus de 16 km/h.

Modification du comportement du détecteur de pluie

Causes possibles des dysfonctionnements et des interprétations erronées dans la zone de la surface sensible page 123, fig. 81 du détecteur de pluie, entre autres :

- Balais d'essuie-glace endommagés : la présence d'un film d'eau ou de traces de balayage laissées par des balais d'essuie-glace endommagés peut augmenter la durée de mise en marche, réduire considérablement les intervalles de balayage ou entraîner un passage en mode de balayage rapide et continu.

- Insectes : les insectes qui s'écrasent sur le pare-brise déclenchent l'essuie-glace.

- Stries formées par le sel : en hiver, les stries formées par le sel de déneigement sur le pare-brise peuvent entraîner un post-balayage exceptionnellement long sur une glace presque sèche.

- Saletés : la présence de poussière sèche, de cire, de revêtements de glace (effet lotus) ou de résidus de produits de lavage (après passage dans une installation de lavage automatique) peut rendre le détecteur de pluie moins sensible ou le faire réagir trop tard ou trop lentement.

- Fissure du pare-brise : l'impact d'un gravillon ou d'une pierre déclenche un cycle de balayage lorsque le détecteur de pluie est activé. Le détecteur de pluie reconnaît ensuite la diminution de la surface sensible et s'y adapte. Le comportement de déclenchement du capteur dépend de la violence de l'impact.

Avertissement

Le détecteur de pluie ne constitue qu'une aide. Il ne peut pas détecter suffisamment toutes les précipitations et activer les essuie-glaces.

- Pour garantir une visibilité suffisante, mettez en marche manuellement l'essuie-glace à temps, si nécessaire.

Nettoyez régulièrement la surface sensible du détecteur de pluie et vérifiez l'état des balais d'essuie-glace.

Pour éliminer les traces de cire et de revêtements brillants, nous vous recommandons d'utiliser un nettoyant pour glaces à base d'alcool.

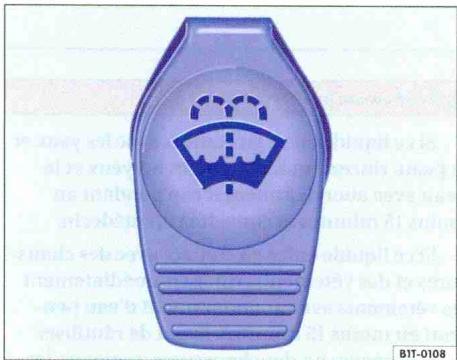

Fig. 82 Dans le compartiment-moteur : bouchon du réservoir de liquide de lave-glace.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 120 et tenez-en compte.

Contrôlez régulièrement le niveau de liquide de lave-glace et faites l'appoint, le cas échéant.

• Ouvrez le capot-moteur ⚠ ⇒ page 249.
• Le réservoir de liquide de lave-glace est reconnaissable au symbole 🌐 figurant sur le couvercle ⇒ fig. 82.
• Vérifiez si le réservoir contient suffisamment de liquide de lave-glace.
• Pour faire l'appoint, mélangez de l'eau claire et un liquide de lave-glace recommandé par Volkswagen ⇒ ⚠. Tenez compte des instructions de mélange figurant sur l'emballage.
• En cas de températures extérieures basses, ajoutez un antigel spécial pour que l'eau ne gèle pas ⇒ ⚠.

Capacités

	Réservoir de liquide de lave-glace	Réservoir de liquide de lave-glace sur les véhicules dotés d'un lave-projecteurs
Véhicules sans chauffage d'ap-point	Env. 3,0 – 4,0 l	Env. 5,0 – 6,0 l
Véhicules avec chauffage d'ap-point	Env. 3,6 l	Env. 3,6 l

Avertissement

En cas d'utilisation d'un antigel ou d'autres additifs non adaptés, un film huileux peut se former sur la glace et nuire considérablement à la visibilité.

• Pour faire l'appoint, utilisez de l'eau propre et claire et un liquide de lave-glace recommandé par Volkswagen.
• Ajoutez un antigel approprié, le cas échéant.

Avis

• Ne mélangez jamais les produits de nettoyage recommandés par Volkswagen avec d'autres produits de nettoyage. Sinon, il peut s'ensuivre une floculation des composants et donc un engorgement des buses du lave-glace.
• Lors de l'appoint, ne confondez en aucun cas les fluides ! Cela risquerait en effet de se traduire par de graves défauts de fonctionnement et d'endommager le moteur !

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Rétroviseur intérieur 127

Rétroviseurs extérieurs 127

Informations complémentaires :

- Réglage confort individuel dans le système d'information Volkswagen page 25

Avertissement

Les rétroviseurs photosensibles contiennent un liquide électrolyte qui peut s'écouler lorsque le miroir est brisé. Ce liquide peut irriter la peau, les yeux et les organes respiratoires.

- Le liquide qui s'écoule peut irriter la peau, les yeux et les organes respiratoires, notamment chez les personnes souffrant d'asthme ou de maladies comparables. Aérez suffisamment à l'air frais et sortez du véhicule ou, si cela n'est pas possible, ouvrez toutes les portes et les glaces.

Avertissement (suite)

- Si ce liquide entre en contact avec les yeux et la peau, rincez immédiatement les yeux et la peau avec abondamment d'eau pendant au moins 15 minutes et consultez un médecin.

- Si ce liquide entre en contact avec des chaussures et des vêtements, rincez immédiatement les vêtements avec abondamment d'eau pendant au moins 15 minutes. Avant de réutiliser des vêtements ou des chaussures, nettoyez-les soigneusement.

- Si vous avez avalé du liquide, rincez-vous immédiatement la bouche avec abondamment d'eau pendant au moins 15 minutes. Ne vous faites pas vomir tant qu'un médecin ne vous l'a ordonné. Le cas échéant, faites appel à un médecin.

Avis

Dans le cas des rétroviseurs intérieurs photosensibles, du liquide électrolyte peut s'écouler lorsque le miroir est brisé. Ce liquide agresse les surfaces en plastique. Supprimez le liquide le plus rapidement possible, par ex. à l'aide d'une éponge humide.

Fig. 83 Rétroviseur intérieur jour/nuit manuel.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 26 et tenez-en compte.

Réglez le rétroviseur intérieur pour le conducteur de manière à garantir une visibilité suffisante vers l'arrière à travers la glace arrière.

Rétroviseur intérieur jour/nuit manuel

- Position de base : le levier situé sur le bord inférieur du rétroviseur est orienté vers l'avant.

- Pour sélectionner la position nuit, tirez le levier vers l'arrière fig. 83.

Rétroviseur intérieur photosensible

Vous pouvez activer et désactiver la position nuit automatique à l'aide de la commande située sur le rétroviseur intérieur fig. 84 ②. Lorsque le mode

1 2 3 BTT-0273

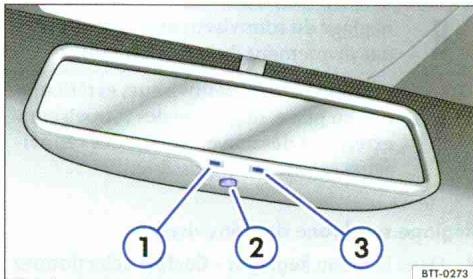

Fig. 84 Rétroviseur intérieur photosensible.

antiéblouissement automatique est activé, le témoin ① est allumé.

Lorsque le contact d'allumage est mis, le capteur ③ fait passer le rétroviseur intérieur automatiquement en position nuit en fonction de l'obscurité et en cas de lumière incidente venant de l'arrière.

La position nuit automatique est désactivée lorsque la marche arrière est engagée ou que la lampe de lecture ou le plafonnier est allumé.

Lorsque l'incidence de lumière sur le capteur est amoindrie ou interrompue (par ex. en raison d'un store pare-soleil), la fonction antiéblouissement automatique du rétroviseur intérieur ne fonctionne pas ou ne fonctionne pas correctement.

Rétroviseurs extérieurs

Fig. 85 Dans la porte du conducteur : bouton rotatif pour les rétroviseurs extérieurs.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 6 et tenez-en compte.

Tournez le bouton rotatif dans la position souhaitée :

Rabattement électrique des rétroviseurs extérieurs ⇒ ⚠.

Mise en marche du dégivrage des rétro- viseurs extérieurs. Dégivre uniquement à des températures ambiantes infé- rieures à +20 °C (+68° F).

Réglage du rétroviseur extérieur gauche par pivotement du bouton rotatif.

Tournez le bouton rotatif dans la position souhaitée :

R

Réglage du rétroviseur extérieur droit par pivotement du bouton rotatif.

0

Position neutre. Rétroviseurs extérieurs mis en place, dégivrage des rétroviseurs extérieurs désactivé, réglage des rétroviseurs extérieurs impossible.

Réglage synchrone des rétroviseurs

• Dans le menu Réglages - Confort, sélectionnez la fonction permettant de procéder au réglage synchrone des rétroviseurs extérieurs page 25.
  • Tournez le bouton rotatif en position L.
• Réglez le rétroviseur extérieur gauche. Le rétroviseur extérieur droit est alors réglé simultanément (de manière synchrone).
• Si nécessaire, corrigez le réglage du rétroviseur droit en pivotant le bouton rotatif en position R.

Rétroviseur extérieur photosensible du côté conducteur

Le rétroviseur extérieur photosensible est piloté conjointement avec le rétroviseur intérieur photosensible page 127.

Mémorisation du réglage du rétroviseur extérieur côté passager avant pour la marche arrière

• Serrage du frein à main.
• Mettez la boîte de vitesses en position neutre.
• Mettez le contact d'allumage.

- Dans le menu Réglages - Confort, activez la fonction Abaiss. rétro..

- Passez la marche arrière.

- Réglez le rétroviseur extérieur côté passager avant de manière à pouvoir voir correctement la bordure du trottoir, par exemple.

- La position réglée du rétroviseur est mémo-risée automatiquement et affectée à la clé à radio-commande avec laquelle le véhicule a été déver-rouillé. Sur les véhicules avec siège à mémoire page 77.

Accès au réglage du rétroviseur extérieur côté passager avant

• Tournez le bouton rotatif du rétroviseur extérieur en position R.
• Le contact d'allumage étant mis, passez la marche arrière.

- La position mémorisée du rétroviseur extérieur côté passager avant pour la marche arrière est à nouveau quittée lorsque le véhicule avance à plus d'env. 15 km/h ou que le bouton rotatif est déplacé de la position R sur une autre position.

Avertissement

Tout rabattement ou remise en place accidentel des rétroviseurs extérieurs peut entraîner des blessures.

- Rabattez ou remettez en place les rétroviseurs extérieurs uniquement lorsqu'aucune personne ne se trouve dans la zone de fonctionnement.

Avertissement

L'utilisation de miroirs de rétroviseurs bombés permettant de déterminer la distance entre votre véhicule et ceux qui suivent lors d'un changement de voie n'est pas précise et peut entraîner des accidents et des blessures graves.

• Les miroirs de rétroviseurs bombés (convexes ou asphériques) agrandissent le champ visuel et font paraître les objets plus petits et plus lointains dans le rétroviseur.
• Dans la mesure du possible, utilisez le rétroviseur intérieur pour déterminer avec précision la distance entre votre véhicule et ceux qui suivent ou d'autres objets.
• Assurez-vous que la visibilité est suffisante vers l'arrière.

Avis

• Dans une installation de lavage automatique, rabattez toujours les rétroviseurs extérieurs.
• Ne rabattez ou ne remettez jamais en place manuellement les rétroviseurs extérieurs rabattables électriquement afin de ne pas endommager le moteur électrique.

Ne laissez le dégivrage des rétroviseurs extérieurs activé que le temps nécessaire. Sinon, consommez inutilement du carburant.

Au début, le dégivrage des rétroviseurs extérieurs dégivre à la puissance maximale. Au d'env. deux minutes, il dégivre en fonction de température ambiante.

En cas de dysfonctionnement, les rétroviseurs extérieurs électriques peuvent être ré-manuellement en appuyant sur le bord du miles rétroviseurs.

Transport

Recommandations pour la conduite

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Rangement des bagages 129

Circulation avec le hayon ouvert 130

Circulation avec un véhicule chargé 130

Indications de poids spécifiques au véhicule ..... 131

Fixez toujours correctement le chargement dans le coffre à bagages, sur la galerie porte-bagages ou dans la remorque.

Informations complémentaires :

• Escamotage du dossier de siège du passager avant page 77
• Éclairage page 109
  • Coffre à bagages ⇒ page 134
  • Galerie porte-bagages ⇒ page 139
  • Traction d'une remorque ⇒ page 142
• Roues et pneus page 280

Avertissement

Les objets non fixés ou mal fixés peuvent provoquer des blessures graves en cas de de manœuvres de conduite ou de freinage brusques ou d'accidents.

Avertissement (suite)

• Rangez bien à l'abri tous les objets dans le véhicule.
• Rangez les objets dans l'habitacle de manière à ce qu'ils ne puissent en aucun cas pénétrer dans la zone de déploiement des sacs gonflables pendant la marche.
• Les objets rangés ne doivent jamais obliger les occupants à adopter une mauvaise position assise.
• Si les objets rangés bloquent une place assise, celle-ci ne doit jamais être occupée par un passager.

Avertissement

Le comportement routier ainsi que l'efficacité du freinage sont considérablement modifiés lors du transport d'objets encombrants et lourds.

• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• Accélérez prudemment et modérément.
• Évitez toute manœuvre de freinage et de conduite soudaine.
• Freinez en anticipant plus que d'habitude.

Rangement des bagages

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 129 et tenez-en compte.

Rangez en toute sécurité tous les bagages dans le véhicule

• Répartissez les charges le plus uniformément possible dans le véhicule, sur le toit ou sur une remorque.

• Placez les objets lourds le plus loin possible à l'avant du coffre à bagages et encliquetez le dossier de banquette arrière en position verticale.

• Attachez les bagages placés dans le coffre à bagages aux œillets d'arrimage, à l'aide de sangles de maintien appropriées ⇒ page 134.

• Adaptez le site des projecteurs page 109.
• Adaptez la pression de gonflage des pneus en fonction de la charge. Tenez compte des instructions figurant sur l'autocollant de pression des pneus apposé à l'intérieur de la trappe à carburant page 280.
• Sur les véhicules dotés de l'indicateur de contrôle de la pression des pneus ou du système de

contrôle de la pression des pneus, réglez le nouvel état de charge, le cas échéant ⇒ page 216.

Avis

Des objets posés sur la plage arrière peuvent frotter contre la glace arrière et endommager les fils de dégivrage.

Tenez compte des informations sur le chargement d'une remorque page 142 et d'une galerie porte-bagages page 139.

Circulation avec le hayon ouvert

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 129 et tenez-en compte.

La circulation avec le hayon ouvert représente un danger particulier. Attachez correctement tous les objets et le hayon ouvert.

En cas de circulation avec le hayon ouvert, respectez la législation en vigueur.

Avertissement

Si vous devez circuler exceptionnellement avec le hayon ouvert, tenez compte de ce qui suit afin d'éviter de faire pénétrer des gaz d'échappement toxiques dans l'habitacle :

• Fermez toutes les fenêtres et le toit ouvrant coulissant et relevable.
• Désactivez le mode recyclage de l'air ambiant du climatiseur.
• Ouvrez tous les diffuseurs d'air dans le tableau de bord.
• Réglez la soufflante du climatiseur sur la vitesse la plus élevée.

Avertissement

La circulation avec le hayon déverrouillé ou ouvert peut provoquer des blessures graves.

Avertissement (suite)

• Rangez en toute sécurité tous les objets dans le coffre à bagages. Des objets non attachés peuvent tomber du coffre à bagages et blesser les usagers de la route circulant derrière votre véhicule.
• Conduisez toujours de manière particulièrement prudente et prévoyante.
• Évitez toute manœuvre de conduite et de freinage violente ou brusque afin d'éviter tout mouvement incontrôlé du hayon ouvert.
• Signalez visiblement les objets dépassant du coffre à bagages. Respectez la législation en vigueur.
• Si des objets dépassent du coffre à bagages, vous ne devez jamais utiliser le hayon pour les « coincer » ou les « maintenir ». Tous les objets doivent être correctement bloqués dans le véhicule.
• Retirez dans tous les cas le porte-bagages monté sur le hayon ainsi que son chargement si vous devez circuler avec le hayon ouvert.

Avis

La hauteur du véhicule change lorsque le hayon est ouvert.

Circulation avec un véhicule chargé

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 129 et tenez-en compte.

Afin de garantir les bonnes qualités routières d'un véhicule chargé, tenez compte de ce qui suit :

- Rangez tous les bagages en toute sécurité page 129.

- Accélérez prudemment et modérément.

• Évitez toute manœuvre de freinage et de conduite soudaine.
  • Freinez en anticipant plus que d'habitude.
• Tenez compte des informations sur la conduite avec une remorque, le cas échéant page 142.
• Tenez compte des informations sur la galerie porte-bagages, le cas échéant page 139.

Avertissement

Un chargement non attaché peut considérable-ment compromettre la stabilité directionnelle ainsi que la sécurité de conduite du véhicule et par conséquent provoquer des accidents ainsi que des blessures graves.

Avertissement (suite)

• Fixez correctement le chargement de sorte qu'il ne glisse pas.
• Utilisez des cordes ou des sangles de serrage appropriées pour fixer les objets lourds.
• Encliquetez le dossier de banquette arrière en position verticale.

Indications de poids spécifiques au véhicule

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 129 et tenez-en compte.

Ce sont toujours les données figurant dans les papiers officiels du véhicule qui font foi. Toutes les indications contenues dans la présente brochure s'appliquent au modèle de base. L'étiquette d'identification du véhicule dans le Plan d'entretien ainsi que les papiers officiels du véhicule indiquent de quel moteur celui-ci est équipé.

Les valeurs indiquées peuvent être différentes si votre véhicule comporte des options ou correspond à un autre niveau d'équipement ou s'il s'agit d'un véhicule spécial.

Les valeurs de poids à vide indiquées dans le tableau ci-après s'appliquent aux véhicules en ordre

de marche avec conducteur (75 kg), fluides dont le réservoir à carburant rempli à 90 %, outillage de bord et roue secours le cas échéant ⇒ ⚠. Le poids à vide indiqué augmente en raison de certaines options et de l'installation d'accessoires en deuxième monte, ce qui réduit d'autant la charge utile possible. Détermination du poids total autorisé en charge ⇒ page 280.

La charge se compose des poids suivants :

• Passagers.
- Ensemble des bagages.
- Charge sur le pavillon, poids de la galerie porte-bagages inclus.
- Poids sur flèche en cas de traction d'une remorque.

a) Données non encore disponibles au moment de la mise sous presse.
Moteurs à essence

Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Poids à vide	Poids total autorisé en charge (P.T.A.C.)	Charge autorisée sur l'es-sieu avant	Charge autorisée sur l'es-sieu ar-rière
59 kW	CGGA	BM5	1 217 kg	1 750 kg	920 kg	880 kg
75 kW	BSE	BM5	1 232 kg	1 780 kg	950 kg	880 kg
		DSG ^ 7	1 265 kg	1 810 kg	980 kg	880 kg
Moteur E85 Multi-Fuel de 75 kW	CCSA	BM5	1 232 kg	1 780 kg	950 kg	880 kg
77 kW	CBZB	BM6	1 233 kg	1 790 kg	960 kg	880 kg
		DSG ^ 7	1 264 kg	1 820 kg	990 kg	880 kg
77 kW BlueMotion	CBZB	BM6	1 234 kg	1 750 kg	920 kg	880 kg
90 kW	CAXA	BM6	1 290 kg	1 820 kg	990 kg	880 kg
		DSG ^ 7	1 316 kg	1 850 kg	1 020 kg	880 kg
118 kW	CAVD	BM6	1 346 kg	1 840 kg	1 010 kg	880 kg
		DSG ^ 7	1 361 kg	1 860 kg	1 030 kg	880 kg
118 kW	CDAA	BM6	1332 kg	1 870 kg	1 040 kg	880 kg
		DSG ^ 7	1358 kg	1 890 kg	1060 kg	880 kg
125 kW	CBTA	BM5	-kg^a)	-kg^a)	-kg^a)	-kg^a)
		BA6	-kg^a)	-kg^a)	-kg^a)	-kg^a)
188 kW	CDLC	BM64MOTION	1 521 kg	2 010 kg	1 090 kg	970 kg
		DSG ^ 64MOTION	1 541 kg	2 030 kg	1 110 kg	970 kg
195 kW	CDLA	BM64MOTION	1 521 kg	2 010 kg	1 090 kg	970 kg
		DSG ^ 64MOTION	1 541 kg	2 030 kg	1 110 kg	970 kg
199 kW	CDLF	BM64MOTION	-kg^a)	-kg^a)	-kg^a)	-kg^a)
		DSG ^ 64MOTION	-kg^a)	-kg^a)	-kg^a)	-kg^a)

a) Données non encore disponibles au moment de la mise sous presse.
Moteurs diesel

Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Poids à vide	Poids total autorisé en charge (P.T.A.C.)	Charge autorisée sur l'essieu avant	Charge autorisée sur l'essieu arrière
66 kW avec FAP	CAYB	BM5	1 314 kg	1 860 kg	1 030 kg	880 kg
77 kW avec FAP	CAYC	BM5	1 314 kg	1 870 kg	1 040 kg	880 kg
		DSG®7	1 337 kg	1 890 kg	1060 kg	880 kg
77 kW BlueMotion avec FAP	CAYC	BM5	1 318 kg	1 840 kg	1 010 kg	880 kg
77 kW BlueMotion 99g de CO2avec FAP	CAYC	BM5	1 314 kg	1 750 kg	970 kg	830 kg
Moteur diesel à émissions réduites de 77 kW avec FAP	CAYC	BM5	1 318 kg	1 840 kg	1 010 kg	880 kg
		DSG®7	1 340 kg	1 860 kg	1 030 kg	880 kg
81 kW avec FAP	CBDC	BM5	1 339 kg	1 870 kg	1 040 kg	880 kg
		DSG®6	1 372 kg	1 910 kg	1 080 kg	880 kg
Moteur diesel à émissions réduites de 81 kW avec FAP	CBDC	BM5	1 341 kg	1 840 kg	1 010 kg	880 kg
Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Poids à vide	Poids total autorisé en charge (P.T.A.C.)	Charge autorisée sur l'es-sieu avant	Charge autorisée sur l'es-sieu arrière
100 kW avec FAP	CBAA, CFFA	BM6	CBAA : 1387 kgCFFA : 1386 kg	1910 kg	1080 kg	880 kg
103 kW avec FAP	CBAB	BM6	1374 kg	1910 kg	1080 kg	880 kg
		DSG®6	1397 kg	1930 kg	1100 kg	880 kg
		BM64MOTION	1474 kg	2000 kg	1110 kg	940 kg
103 kW avec FAP	CJAA	BM6	-kg^a)	-kg^a)	-kg^a)	-kg^a)
		DSG®6	-kg^a)	-kg^a)	-kg^a)	-kg^a)
103 kW avec FAP	CFFB	BM6	1351 kg	1920 kg	1090 kg	880 kg
		DSG®6	1372 kg	1940 kg	1110 kg	880 kg
		BM64MOTION	1451 kg	2020 kg	1120 kg	950 kg
125 kW avec FAP	CFGB	BM6	1372 kg	1940 kg	1110 kg	880 kg
		DSG®6	1431 kg	1910 kg	1080 kg	880 kg

Moteur GPL

Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Poids à vide	Poids total autorisé en charge (P.T.A.C.)	Charge autorisée sur l'essieu avant	Charge autorisée sur l'essieu arrière
72 kW (BiFuel) en Mode GPL75 kW (BiFuel) en Mode essence	CHGA	BM5	1322 kg	1 830 kg	950 kg	930 kg

Avertissement

Si les poids et les charges sur essieux maximum indiqués sont dépassés, des accidents peuvent avoir lieu.

- Ne dépassez jamais les valeurs indiquées.

Avis

Si les poids et les charges sur essieux maximum indiqués sont dépassés, des endommagements importants sur le véhicule peuvent avoir lieu.

- Ne dépassez jamais les valeurs indiquées.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Trappe de chargement 135

Sac à skis et à snowboard 136

Œillets d'arrimage 136

Crochet pour sac 137

Couvre-coffre 137

Filet à bagages 138

Plutôt que de les disposer dans l'habitacle, rangez toujours les objets lourds à l'avant du coffre à bagages, le dossier de banquette arrière étant verrouillé ⇒ ⚠.

Informations complémentaires :

- Éclairage page 109

- Transport page 129

- Roues et pneus page 280

Avertissement

Si votre véhicule reste inutilisé et sans surveillance, verrouillez toujours les portes et le hayon afin de réduire tout risque de blessures graves et mortelles.

- Ne laissez jamais des enfants sans surveillance, surtout lorsque le hayon est ouvert. Les enfants risqueraient de s'introduire dans le coffre à bagages, de fermer le hayon et ne pourraient pas sortir seuls du véhicule. Ceci peut entraîner des blessures graves et mortelles.

Avertissement (suite)

• Ne laissez jamais des enfants jouer dans ou autour du véhicule.
• Ne transportez jamais des personnes dans le coffre à bagages.

Avertissement

En cas de manœuvre de conduite ou de freinage soudaine ainsi qu'en cas d'accident, les objets non attachés peuvent être projetés dans l'habitable et provoquer des blessures graves.

• Laissez toujours les rangements fermés pendant la conduite.
• Ne rangez pas d'objets durs, lourds ou coupants dans les rangements ouverts du véhicule ou sur le tableau de bord.
• Retirez les d'objets durs, lourds ou coupants des vêtements et des sacs présents dans l'habitable et rangez-les en toute sécurité.
• En cas de transport d'objets lourds, les qualités routières du véhicule sont modifiées.

Avis

• Les objets posés sur la plage arrière peuvent frotter contre la glace arrière et endommager les fils de dégivrage ou l'antenne.
• Des objets qui frottent contre les glaces latérales risquent d'endommager l'antenne.

Pour permettre à l'air vicié de s'échapper du véhicule, ne recouvrez pas les fentes d'aération situées entre la glace arrière et la plage arrière.

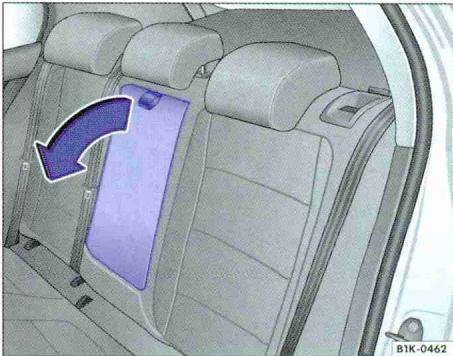

Fig. 86 Dans le dossier de siège arrière : ouverture de la trappe de chargement

Lisez d'abord les informations d'introduction à la page 134 et tenez-en compte.

Une trappe de chargement permettant de transporter des objets longs (des skis, par ex.) dans l'habitable du véhicule se trouve dans la banquette arrière derrière l'accoudoir central.

Afin d'éviter tout encrassement de l'habitacle du véhicule, enveloppez les objets sales dans une couverture, par exemple, avant de les faire passer par la trappe de chargement.

Lorsque l'accoudoir central est rabattu vers le bas, aucune personne ne doit être assise à la place centrale de la banquette arrière.

Ouverture de la trappe de chargement

• Rabattez l'accoudoir central vers l'avant.
• Tirez le levier de déverrouillage fig. 86 ① et rabattez entièrement vers l'avant le couvercle de la trappe de chargement.
  • Ouverture du hayon

B1K-0137

Fig. 87 Dans le coffre à bagages : ouverture de la trappe de chargement

• Faites glisser les objets longs depuis le coffre à bagages à travers la trappe de chargement.
• Fixez les objets à l'aide de la ceinture de sécurité.
  • Fermez le hayon.

Fermeture de la trappe de chargement

• Rabattez entièrement vers l'arrière le couvercle de la trappe de chargement jusqu'à ce qu'il s'encliquette. Le repère rouge côté coffre à bagages fig. 87 ne doit pas être visible.
  • Fermez le hayon.
• Rabattez l'accoudoir central vers l'arrière, le cas échéant.

La trappe de chargement peut également être ouverte depuis le coffre à bagages. Appuyez vers le bas sur le levier de déverrouillage⇒ fig. 87 et appuyez sur le couvercle vers l'avant.

Lisez d'abord les informations d'introduction à la page 134 et tenez-en compte.

Le sac à skis et à snowboard vous permet de transporter des objets longs sans salir l'habitacle.

Chargement et fixation du sac à skis et à snowboard

• Ouverture du hayon
- Ouvrez la trappe de chargement page 135 ou rabattez vers l'avant une partie du dossier de la banquette arrière page 77.
• Dépliez le sac à skis et à snowboard.
- Faites glisser les objets dans le sac depuis le coffre à bagages.
- Encliquetez la ceinture de retenue du sac à skis et à snowboard dans le boîtier de verrouillage de ceinture central.

- Tendez la ceinture de retenue en la tirant sur son extrémité libre ⚠.

Avertissement

En cas de manœuvre de conduite ou de freinage soudaine ainsi qu'en cas d'accident, les objets non attachés peuvent être projetés dans l'habitable et provoquer des blessures graves.

• Tendez toujours la sangle de fixation du sac à skis et à snowboard après avoir effectué le chargement.
• Le sac à skis et à snowboard est uniquement conçu pour le chargement d'objets légers.

Avis

Afin d'éviter la formation de moisissures ou de piqûres d'humidité, nettoyez le sac à skis et à snowboard avec un chiffon sec avant de le replier.

Œillets d'arrimage

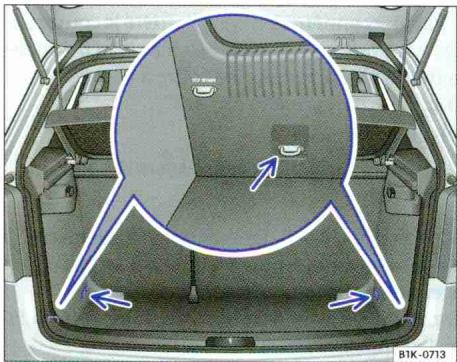

Fig. 88 Dans le coffre à bagages : œillets d'arrimage

Lisez d'abord les informations d'introduction à la page 134 et tenez-en compte.

Plusieurs œillets d'arrimage sont disponibles dans le coffre à bagages pour attacher les bagages ⇒ fig. 88 (flèches).

Certains œillets d'arrimage doivent être rabattus pour pouvoir être utilisés.

Avertissement

Des cordes ou sangles de serrage inappropriées ou endommagées peuvent se rompre en cas de manœuvre de freinage ou d'accident. Des objets peuvent alors être projetés dans l'habitacle et provoquer des blessures graves, voire mortelles.

• Utilisez toujours des cordes ou des sangles de serrage appropriées et non endommagées.
• Attachez solidement les cordes et les sangles de serrage aux œillets d'arrimage.
  • Fixez également les objets petits et légers.
• Ne fixez jamais un siège pour enfants sur les œillets d'arrimage.

Fig. 89 Dans le coffre à bagages : crochet pour sac

Lisez d'abord les informations d'introduction à la page 134 et tenez-en compte.

Des crochets pour sac peuvent se trouver en haut à gauche et à droite dans le coffre à bagages.

Attention

Le crochet pour sac est uniquement conçu pour accrocher des sacs légers. Il ne doit jamais être utilisé pour attacher des objets ou des bagages.

Couvre-coffre

Fig. 90 Dans le coffre à bagages : dépose et repose du couvre-coffre.

Lisez d'abord les informations d'introduction à la page 134 et tenez-en compte.

Dépose du couvre-coffre

• Décrochez les ficelles de retenue du hayon fig. 90 (flèches du haut).
• Tirez le couvre-coffre vers l'arrière pour le faire sortir des fixations latérales fig. 90 (flèches du bas).

Repose du couvre-coffre

• Poussez le couvre-coffre vers l'avant pour l'enfoncer dans les fixations latérales fig. 90 (flèches du bas).
• Accrochez les ficelles de retenue du hayon fig. 90 (flèches du haut).

2 1 B1K-0716

Fig. 91 Dans le coffre à bagages : filet à bagages accroché à plat.

Lisez d'abord les informations d'introduction à la page 134 et tenez-en compte.

Le filet à bagages empêche un chargement léger de glisser.

Il existe différentes possibilités d'accrocher le filet à bagages dans le coffre à bagages.

Exemple 1 : accrochage à plat du filet à bagages

- Accrochez les Crochets du filet du coffre à bagages dans les œillets d'arrimage fig. 91 ②. Pendant cette opération, la fermeture éclair du filet à bagages doit être tournée vers le haut.

Fig. 92 Dans le coffre à bagages : filet de coffre à bagages accroché devant le seuil de chargement.

- Accrochez les crochets dans les œillets d'arrimage ①.

Exemple 2 : accrochage du filet à bagages au seuil de chargement

- Accrochez les Crochets du filet du coffre à bagages dans les œillets d'arrimage fig. 92 ①. Pendant cette opération, la fermeture éclair du filet à bagages doit être tournée vers le haut.

- Accrochez les boucles sur les crochets pour sacs ③.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Fixation des supports de base et de la galerie porte- bagages 140

Chargement de la galerie porte-bagages ..... 141

Quand la galerie porte-bagages doit-elle être déposée ?

• Lorsqu'elle n'est plus utilisée.
- Lorsque cela est exigé.
- Lorsque vous voulez faire passer votre véhicule dans une installation de lavage.
- Lorsque la hauteur du véhicule dépasse la hauteur de passage requise.

Informations complémentaires :

• Éclairage page 109
  • Transport ⇒ page 129
• Conduite respectueuse de l'environnement ⇒ page 191
  • Roues et pneus ⇒ page 280
• Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Lors du transport d'objets lourds ou encombrants sur la galerie porte-bagages, les qualités routières du véhicule se modifient en raison du déplacement du centre de gravité et d'une plus grande prise au vent.

Avertissement (suite)

• Fixez toujours correctement le chargement avec des cordes ou des sangles de serrage appropriées et non endommagées.
• Évitez toute manœuvre de conduite et de freinage violente ou brusque.
• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.

Avis

• Démontez la galerie porte-bagages avant de passer dans une installation de lavage.
• Le montage d'un système de porte-bagages et le chargement qui y est fixé modifient la hauteur du véhicule. Comparez la hauteur du véhicule aux hauteurs de passage existantes, par ex. de passages souterrains et de portes de garages.
• L'antenne de pavillon, le débattement du hayon et du toit ouvrant coulissant et relevable ne doivent pas être entravés par système de galerie porte-bagages ni par le chargement qui y est fixé.
• Veillez à ce que le hayon ne vienne pas heurter le chargement se trouvant sur le pavillon lors de son ouverture.

En raison de la résistance à l'air plus élevée, votre véhicule consomme plus de carburant u'une galerie porte-bagages est montée.

Fig. 93 Points de fixation pour supports de base et pour la galerie porte-bagages sur véhicules à 2 portes.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 139 et tenez-en compte.

Étant donné que les gouttières sont intégrées au pavillon de manière aérodynamique, il n'est pas possible d'utiliser des galeries porte-bagages classiques. Volkswagen recommande d'utiliser uniquement les supports de base et les galeries porte-bagages agréés par Volkswagen.

Les supports de base constituent le premier élément d'un système de galerie porte-bagages complet. Pour des raisons de sécurité, des fixations supplémentaires spécifiques sont nécessaires suivant que vous transportez des bagages, des bicyclettes, une planche à voile, des skis ou un bateau. Tous les composants de ce système sont disponibles auprès d'un Partenaire Volkswagen.

Fixation des supports de base et de la galerie porte-bagages sur véhicules à 2 portes

Veuillez impérativement tenir compte des instructions de montage livrées avec la galerie porte-bagages.

Les alésages de fixation à l'avant se trouvent sur les faces inférieures des renforts de pavillon et sont uniquement visibles lorsque la porte est ouverte fig. 93 (agrandissement gauche). Les repères de la fixation à l'arrière se trouvent en haut des glaces latérales arrière fig. 93 (agrandissement droit).

Fixez les supports de base uniquement sur les repères indiqués sur la figure.

Fig. 94 Points de fixation pour supports de base et pour la galerie porte-bagages sur véhicules à 4 portes.

Fixation des supports de base et de la galerie porte-bagages sur véhicules à 4 portes

Veuillez impérativement tenir compte des instructions de montage livrées avec la galerie porte-bagages.

Les alésages de fixation se trouvent sur les faces inférieures des renforts de pavillon et sont uniquement visibles lorsque la porte est ouverte fig. 94.

Avertissement

Une fixation et une utilisation incorrectes des supports de base et de la galerie porte-bagages peuvent être à l'origine du décrochage du système tout entier et par conséquent entraîner des accidents et des blessures.

• Tenez toujours compte des instructions de montage du fabricant.
• Utilisez les supports de base et la galerie porte-bagages uniquement s'ils ne présentent pas de dommages et qu'ils sont correctement fixés.
• Fixez les supports de base uniquement sur les repères indiqués sur la figure fig. 93 ou fig. 94.
• Ne procédez à aucune modification ou réparation des supports de base et de la galerie porte-bagages.
• Contrôlez les vissages et fixations après un bref trajet et resserez-les si nécessaire.

Chargement de la galerie porte-bagages

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 139 et tenez-en compte.

Le chargement peut être fixé en toute sécurité uniquement si le système de galerie porte-bagages est monté correctement ⇒ ⚠.

Charge autorisée sur le pavillon

La charge autorisée sur le pavillon s'élève à 75 kg. La charge sur le pavillon est constituée par le poids de la galerie porte-bagages et celui du chargement ⇒ ⚠.

En cas d'utilisation d'une galerie porte-bagages à faible capacité de charge, la charge maximale autorisée sur le pavillon ne peut pas être entièrement exploitée. Dans ce cas, la galerie porte-bagages ne doit être chargée que jusqu'à la limite de poids indiquée dans la notice de montage.

Répartition du chargement

Répartissez uniformément le chargement et fixez-le correctement ⇒ ⚠.

Contrôle des fixations

Une fois que les supports de base et la galerie porte-bagages ont été fixés, les vissages et les fixations doivent être contrôlés après une courte distance puis à des intervalles réguliers.

Avertissement

Si la charge maximale autorisée sur le pavillon est dépassée, des accidents et des endommagements considérables du véhicule peuvent avoir lieu.

• Vous ne devez dépasser ni la charge sur pavillon indiquée, ni les charges autorisées sur essieux, ni le poids total autorisé en charge du véhicule.
• Ne dépassez pas la capacité de charge de la galerie porte-bagages, même si la charge ne peut être entièrement exploitée sur le pavillon.

Avertissement

Un chargement mal fixé ou non attaché peut se décrocher et provoquer des accidents et des blessures.

• Utilisez toujours des cordes ou des sangles de serrage appropriées et non endommagées.
  • Fixez correctement le chargement.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Montage de la boule amovible du dispositif d'attelage 144

Dépose de la boule du dispositif d'attelage ..... 145

Accrochage et raccordement de la remorque .... 146

Chargement de la remorque 147

Conduite avec une remorque 148

Système de stabilisation de la remorque ..... 149

Installation d'un dispositif d'attelage en deuxième monte 150

Poids tractés maximum autorisés 151

Poids total roulant maximal autorisé 153

Tenez compte des directives spécifiques au pays dans lequel vous vous trouvez relatives à la conduite avec une remorque et à l'utilisation d'un dispositif d'attelage.

Par des températures hivernales, montez des pneus d'hiver sur le véhicule et sur la remorque.

Poids sur flèche

Le poids sur flèche maximal autorisé du timon sur la boule d'attelage ne doit pas dépasser 75 kg.

Informations complémentaires :

• Alarme antivol ⇒ page 46
- Éclairage page 109
- Conduite respectueuse de l'environnement ⇒ page 191
- Roues et pneus page 280

Avertissement

Le transport de personnes dans une remorque représente un danger mortel et peut être illégal.

- Ne transportez jamais de personnes dans une remorque. Cette recommandation s'applique également aux caravanes.

Avertissement

Tout usage impropre du dispositif d'attelage peut entraîner des blessures et des accidents.

Avertissement (suite)

• Utilisez un dispositif d'attelage uniquement si celui-ci est en bon état et s'il est correctement fixé.
• Ne procédez à aucune modification ou réparation du dispositif d'attelage.

Avertissement

La conduite avec une remorque et le transport d'objets lourds ou encombrants peuvent modifier les qualités routières du véhicule et entraîner des accidents.

• Fixez toujours correctement le chargement avec des cordes ou des sangles de serrage appropriées et non endommagées.
• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• Les remorques possédant un centre de gravité élevé peuvent basculer plus facilement que les remorques dont le centre de gravité est bas.
• Évitez toute manœuvre de conduite et de freinage violente ou brusque.
• Soyez particulièrement prudent lors d'un dépassement.
• Ne roulez pas à plus de 80 km/h avec une remorque (100 km/h dans certains cas particuliers). Cette recommandation vaut également pour les pays où des vitesses plus élevées sont autorisées.
• Réduisez immédiatement votre vitesse dès que vous percevez le moindre mouvement d'oscillation de la remorque.
• N'essayez jamais de « redresser » une remorque qui oscille en accélérant.

Désactivez toujours l'alarme antivol avant d'atteler ou de dételer une remorque. Le capteur d'inclinaison peut sinon déclencher une alarme intempestive.

Ne conduisez pas avec une remorque pendant les 1 000 premiers kilomètres si le moteur du véhicule est neuf page 294.

Volkswagen recommande de déposer la boule du dispositif d'attelage avant chaque trajet effectué sans remorque. En cas de collision par l'arrière, l'endommagement du véhicule peut être plus important lorsque la boule du dispositif d'attelage est montée.

Sur certains modèles, le dispositif d'attelage est nécessaire pour remorquer des véhicules. C'est pourquoi il est conseillé de toujours conserver la boule amovible du dispositif d'attelage à bord du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

Le véhicule a normalement été conçu pour transporter des personnes et peut - s'il est équipé d'un dispositif technique adéquat - être utilisé pour tracter une remorque. Ce poids tracté supplémentaire a des répercussions sur la longévité, la consommation de carburant et la puissance du véhicule ; il peut aussi entraîner un rapprochement des périodicités d'entretien.

Si le véhicule a été équipé d'un dispositif d'attelage en première monte, il est déjà pourvu de tout le nécessaire, sur le plan technique comme sur le plan légal, pour la traction d'une remorque.

La traction d'une remorque ne représente pas seulement une plus grande sollicitation pour le véhicule, elle requiert également une plus grande concentration de la part du conducteur.

Dispositif d'attelage monté sur le pare-chocs

Ne montez jamais un dispositif d'attelage sur le pare-chocs ou sur sa fixation. Un dispositif d'attelage ne doit pas compromettre l'efficacité des pare-chocs. Ne procédez à aucune modification du système d'échappement ni du système de freinage. Vérifiez à des intervalles réguliers si le dispositif d'attelage est correctement fixé.

Système de refroidissement du moteur

Le moteur et le système de refroidissement sont davantage sollicités lorsque vous tractez une remorque. Le système de refroidissement doit contenir suffisamment de liquide de refroidissement et être conçu pour pouvoir supporter une sollicitation supplémentaire due à la traction d'une remorque.

Frein de remorque

Si la remorque possède son propre système de freinage, tenez compte des règlements en vigueur. Le système de freinage de la remorque ne doit jamais être relié au système de freinage du véhicule.

Si vous tractez souvent une remorque, Volkswagen vous conseille, en raison de la plus de sollicitation du véhicule, de faire réviser ce vier même entre les échéances d'entretien.

Dans certains pays, un extincteur supplémentaire est obligatoire à bord du véhicule que le poids total de la remorque, chargement pris, est supérieur à 2 500 kg.

Tenez compte des règlements en vigueur relatifs à la conduite avec une remorque dans ys concerné.

Montage de la boule amovible du dispositif d'attelage

1 2 3 4 5 6 7 8 9 10 11 12 B1K-0235

Fig. 95 Vue d'ensemble : boule amovible du dispositif d'attelage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

La boule d'attelage amovible se trouve avec l'outillage de bord sous le plancher du coffre à bagages.

Légende concernant la ⇒ fig. 95 :

① Capuchon de protection
② Boule
③ Billes de verrouillage
④ Tige
⑤ Molette
⑥ Clé
⑦ Capuchon
⑧ Centreur
⑨ Commande (bille) de verrouillage
⑩ Repère rouge sur la molette
⑪ Repère blanc sur la boule
⑫ Repère vert sur la molette

Étape 1 : préparations

• Avant la première utilisation de la boule d'attelage, notez le numéro frappé sur la clé au cas où vous devriez vous procurer une clé de rechange, le cas échéant.
• Retirez le capuchon situé sous le pare-chocs arrière. Rangez le capuchon dans le véhicule.
• Faites pivoter la prise de courant pour remorque du côté droit vers le bas, puis, autant que possible, vers la gauche en haut. Ceci permet de dégager l'accès au logement de la boule.

Fig. 96 Armement de la boule

- Assurez-vous que le logement, la molette ⑤ ainsi que la tige ④ et les billes de verrouillage ③ de la boule sont propres et non endommagés ⇒ ⚠. Nettoyez-les, le cas échéant.

Étape 2 : armement de la boule

La boule ne peut être mise en place correctement que si elle est armée.

• Prenez la boule dans la main gauche.
• Retirez le capuchon ⑦ de la serrure et insérez la clé ⑥ dans la serrure.
• Tournez la clé dans le sens des aiguilles d'une montre.
• Tirez la molette avec la main droite dans le sens de la flèche fig. 96 ① et maintenez-la dans cette position ⚠.
• Tournez la molette dans le sens de la flèche ② jusqu'à ce qu'elle s'enclenche. La boule est maintenant armée. Le repère rouge ⇒ fig. 95 ⑩ de la molette doit alors être orienté vers le repère blanc ⑪ sur la boule. La molette est visiblement en saillie par rapport à la boule. Il y a un espace d'env. 4 mm ⇒ fig. 96 (voir agrandissement).
• Vérifiez que toutes les billes de verrouillage ③ peuvent être complètement enfoncées dans la tige ④ de la boule.

Étape 3 : mise en place de la boule armée sur le véhicule

Ne touchez plus la molette au niveau de la boule armée. En effet, lors de l'enclenchement, la molette revient dans sa position initiale et peut causer des blessures ⇒ ⚠.

• Introduisez la boule armée dans le logement tubulaire en la faisant passer par le bas.
• Appuyez vigoureusement sur la boule vers le haut jusqu'à ce qu'elle s'enclenche. Les deux centreurs page 144, fig. 95 ⑧ doivent s'engager dans leurs logements sur le véhicule.
• La molette se trouve maintenant dans sa position initiale. Il n'y a plus d'espace entre la molette et la boule.
• Tournez la clé ⑥ dans la molette dans le sens inverse des aiguilles d'une montre et retirez-la.
• Maintenant, il ne doit plus être possible de tourner ou de tirer la molette.
• Emmanchez le capuchon ⑦ sur la serrure et remettez la clé dans l'outillage de bord.

Étape 4 : contrôle de sécurité

Vérifiez que la boule a correctement été fixée :

• Le repère vert ⑫ sur la molette est dirigé vers le repère blanc ⑪ sur la boule.
• La molette doit être en contact avec la boule et il ne doit y avoir aucun espace entre les deux pièces.
• Secouez ou tirez vigoureusement la boule vers le bas. Elle doit rester bien fixée dans son logement
• La serrure doit être verrouillée et la clé retirée. De plus, le capuchon doit recouvrir la serrure intégrée à la molette.

Avertissement

Tout montage impropre de la boule peut entraîner des blessures et des accidents.

Avertissement (suite)

• Utilisez une boule uniquement si celle-ci est correctement fixée.
• Si le plus petit diamètre de la boule est inférieur à 49 mm ②, n'utilisez jamais le dispositif d'attelage.
• La boule est lourde. Lors du contrôle de sécurité, la boule pourrait tomber et provoquer des contusions.
• Ne touchez plus la molette lorsque la boule est armée. Lors de l'insertion de la boule dans le logement, la molette revient dans sa position initiale.
• Si la boule ne peut pas être mise en place, faites vérifier le dispositif d'attelage par un atelier spécialisé.
• Si la boule ne s'enclenche pas correctement ou si elle ne peut pas être armée, n'utilisez jamais le dispositif d'attelage.
• Si la clé ne peut pas être retirée de la molette lorsque la boule est montée, n'utilisez jamais le dispositif d'attelage. La boule n'est alors pas verrouillée correctement.
• Fixez toujours la boule en toute sécurité dans le coffre à bagages.

Avis

• Le logement sur le véhicule ainsi que la molette, la tige et les billes de verrouillage de la boule doivent être propres et non endommagés. Sinon, la boule pourrait ne pas être verrouillée en toute sécurité.
• Ne dirigez pas le jet d'un nettoyeur haute pression ou à vapeur directement sur le logement de la boule. Ceci pourrait retirer du logement la graisse nécessaire pour la lubrification.

N'est pas valable pour les États-Unis et le Canada

Dépose de la boule du dispositif d'attelage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

• Dételez la remorque ⇒ ⚠.
- Retirez le capuchon page 144, fig. 95 ⑦ de la serrure au niveau de la molette.
- Insérez la clé ⑥ dans la serrure et tournez-la dans le sens des aiguilles d'une montre.

• Maintenez la boule avec la main gauche ⇒ ⚠
• Tirez la molette ⑤ avec la main droite dans le sens de la flèche ⇒ page 144, fig. 96 ① et maintenez-la dans cette position.
• Tournez la molette dans le sens de la flèche ⇒ page 144, fig. 96 ② jusqu'en butée vers l'avant.

• Maintenez la molette dans cette position et retirez la boule du logement vers le bas. La boule est maintenant armée.

• Lâchez la molette et rangez la boule armée en toute sécurité avec l'outillage de bord.

• Ramenez la prise de courant pour remorque au maximum de la gauche vers la droite pour éviter d'encrasser ou d'endommager le logement.
• Remettez le capuchon dans le pare-chocs. Tournez les fermetures rapides de 90° jusqu'à ce qu'elles s'encliquettent de façon audible.

Avertissement

La boule amovible est lourde. Lors de sa dépose, la boule pourrait tomber et provoquer des contusions.

- Déverrouillez la boule uniquement lorsque la remorque est dételée.

Accrochage et raccordement de la remorque

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

Câble de rupture d'attelage

Fixez toujours correctement le câble de rupture de la remorque sur le véhicule tracteur. Laissez le câble de rupture de la remorque pendre un peu pour permettre la conduite en virage. Cependant, le câble de rupture ne doit pas traîner par terre lors du déplacement.

Prise de courant pour remorque

La liaison électrique entre le véhicule tracteur et la remorque est assurée par une prise à 13 broches pour remorque. Si la remorque est dotée d'un connecteur 7 broches, utilisez un câble adaptateur approprié.

Feux arrière de la remorque

Les feux arrière de la remorque doivent être conformes aux prescriptions légales.

Une remorque est intégrée à l'alarme antivol :

• Si le véhicule a été équipé, en première monte, d'une alarme antivol et d'un dispositif d'attelage.
• Si la remorque a une liaison électrique avec le véhicule tracteur via la prise de courant de la remorque.
• Si l'équipement électrique du véhicule et de la remorque est opérationnel, exempt de tout dysfonctionnement et non endommagé.
• Si le véhicule est verrouillé à l'aide de la clé à radiocommande (alarme antivol activée).

Lorsque le véhicule est verrouillé, l'alarme se déclenche dès que la liaison électrique avec la remorque est interrompue.

Désactivez toujours l'alarme antivol avant d'atteler ou de dételer une remorque. Le capteur d'in-

clinaison peut sinon déclencher une alarme in- tempestive.

Avertissement

Des câbles électriques impropres ou mal raccordés peuvent mettre sous tension la remorque et entraîner des dysfonctionnements de l'ensemble de l'équipement électronique du véhicule.

• Faites effectuer tous les travaux au niveau de l'équipement électronique du véhicule uniquement par un atelier spécialisé.
• Ne reliez jamais directement l'équipement électrique de la remorque aux raccordements électriques des feux arrière ou à d'autres sources de courant.

Avis

Une remorque reposant sur une roue jockey ou des chandelles de remorque ne doit pas rester attelée au véhicule. Par exemple, le véhicule se relève ou s'abaisse en cas de modification de la charge ou d'un endommagement des pneus. Des forces importantes risquant d'endommager le véhicule et la remorque s'exercent alors sur le dispositif d'attelage et sur la remorque.

En cas de dysfonctionnement de l'équipement électrique du véhicule ou de la re-que et de problèmes avec l'alarme antivol, vérifier les systèmes par un atelier spécialisé.

La batterie du véhicule se décharge si une liaison électrique est établie via la prise de tant de la remorque alors que le moteur est ar-et que les accessoires sur la remorque sont és.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

Poids tracté et poids sur flèche

Le poids tracté est le poids que le véhicule peut tracter ⚠. Le poids sur flèche est le poids qui appuie à la verticale et de haut en bas sur la boule du dispositif d'attelage page 151.

Les indications de poids tracté et de poids sur flèche figurant sur la plaque du constructeur du dispositif d'attelage sont seulement des valeurs d'essai du dispositif. Les données véhicule se situant fréquemment en-deçà de ces valeurs figurent dans les papiers du véhicule. Ce sont toujours les données figurant dans les papiers officiels du véhicule qui font foi.

Pour des raisons de sécurité, Volkswagen vous conseille de toujours exploiter le poids sur flèche maximal autorisé. Un poids sur flèche trop faible nuit au comportement routier de l'attelage.

Le poids sur flèche existant augmente le poids sur l'essieu arrière et réduit la charge possible dans le véhicule.

Poids total roulant

Le poids total roulant est égal à la somme du poids total en charge réel du véhicule tracteur et du poids total en charge réel de la remorque.

Dans certains pays, les remorques sont répertoriées en catégories. En Amérique du Nord, par exemple, seules les remorques de classe I ou II peuvent être tractées. Volkswagen vous recommande de vous informer sur les remorques appropriées auprès d'un atelier spécialisé.

Chargement de la remorque

L'attelage doit être équilibré. Pour cela, exploitez le poids sur flèche maximal autorisé et ne chargez pas la remorque principalement sur l'arrière ni principalement sur l'avant :

- Répartissez la charge dans la remorque en veillant à placer les objets lourds le plus près possible de l'essieu ou au-dessus de l'essieu.

- Fixez correctement le chargement sur la remorque.

Pression de gonflage des pneus

La pression de gonflage des pneus de la remorque correspond aux recommandations du fabricant de la remorque.

En cas de traction d'une remorque, les pneus du véhicule tracteur doivent être gonflés à la pression de gonflage maximale autorisée.

Avertissement

Si le poids sur flèche maximal et la charge sur essieu maximale ainsi que le poids total ou le poids roulant du véhicule et de la remorque sont dépassés, des accidents et de considérables endommagements du véhicule peuvent se produire.

- Ne dépassez jamais les valeurs indiquées.

Avertissement

Un chargement non attaché peut considérable-ment compromettre la stabilité directionnelle et la sécurité de conduite de l'attelage et par conséquent provoquer des accidents et des blessures graves.

• Chargez correctement la remorque.
• Fixez toujours le chargement avec des cordes ou des sangles de serrage appropriées et non endommagées.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 142 et tenez-en compte.

Rétroviseurs extérieurs

Si les rétroviseurs de série ne vous offrent pas une visibilité suffisante de la circulation derrière la remorque, vous devez faire monter des rétroviseurs extérieurs supplémentaires selon les dispositions en vigueur dans le pays concerné. Réglez les rétroviseurs extérieurs avant chaque départ de façon à obtenir un champ visuel suffisant vers l'arrière.

Réglage des projecteurs

Lorsqu'une remorque est attelée au véhicule, les feux de croisement allumés risquent d'éblouir les autres usagers de la route. Abaissez les faisceaux lumineux en conséquence avec le réglage du site des projecteurs. Si votre véhicule n'est pas équipé du réglage du site des projecteurs, faites régler les projecteurs dans un atelier spécialisé. Les projecteurs à lampes à décharge s'adaptent automatiquement et ne doivent pas être réglés.

Particularités lors de la conduite avec une remorque

- Si la remorque possède un frein à inertie, freinez en douceur dans un premier temps puis plus énergiquement. Ceci évite les à-coups au freinage dus au blocage des roues de la remorque.

- La distance de freinage s'allonge en fonction du poids total roulant.

- Avant d'emprunter une descente, rétrogradez à temps pour profiter du frein-moteur. Si vous utilisez uniquement les freins, le système de freinage peut surchauffer et tomber en panne, le cas échéant.

- Le centre de gravité du véhicule a été déplacé en raison du poids total roulant élevé.

- La configuration véhicule tracteur à vide/remorque chargée est des plus défavorables en termes de répartition de la charge. Dans ce cas, conduisez avec une grande prudence et lente-ment.

Démarrage en côte avec une remorque

En fonction de la pente et du poids total du convoi, un convoi en stationnement peut reculer légèrement lors d'un démarrage.

Lors du démarrage en côte avec une remorque, procédez comme suit :

- Appuyez sur la pédale de frein et maintenez-la enfoncée.

- Passez une vitesse ou un rapport page 176, Passage des rapports?, accélérez progressivement tout en déverrouillant et en desserrant le frein à main en douceur. Si nécessaire, tenez compte des recommandations relatives à l'assistant de démarrage en côte page 197, Systèmes d'assistance au démarrage.

- Relâchez le levier de frein à main, uniquement lorsque le moteur délivre suffisamment de force motrice pour démarrer.

• Démarrez lentement.

Avertissement

Le comportement routier ainsi que l'efficacité du freinage sont considérablement modifiés, notamment lors du transport d'objets lourds.

- Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.

- Accélérez prudemment et modérément.

- Évitez toute manœuvre de conduite et de freinage violente ou brusque.

- Freinez en anticipant plus que d'habitude.

Système de stabilisation de la remorque

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

Le système de stabilisation de la remorque constitue une extension du programme électronique de stabilisation (ESP) et aide à réduire le « balancement de la caisse » de la remorque avec l'aide de la fonction de contre-braquage.

Un système de stabilisation de la remorque est reconnaissable par le témoin ESP se trouvant dans le combiné d'instruments qui s'allume env. deux secondes plus longtemps que le témoin ABS.

Conditions pour le système de stabilisation de la remorque

• Le dispositif d'attelage a été installé en première monte ou un dispositif d'attelage compatible a été installé en seconde monte.
• La remorque a une liaison électrique avec le véhicule tracteur via la prise de courant de la remorque.
• La vitesse est supérieure à env. 60 km/h.
  • Le poids sur flèche maximal est exploité.
• Les remorques doivent posséder un timon rigide.
• Les remorques freinées doivent avoir un dispositif mécanique à inertie.

Avertissement

Le supplément de sécurité qu'apporte le système de stabilisation de la remorque ne doit pas vous inciter à prendre des risques.

Avertissement (suite)

• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• Sur chaussées glissantes, accélérez avec prudence.
• Si un système effectue une régulation, levez le pied de l'accélérateur.

Avertissement

Le système de stabilisation peut ne pas détecter correctement toutes les situations.

• Étant donné que le système de stabilisation de la remorque ne détecte pas toujours les mouvements pendulaires des remorques légères, il ne les stabilise pas non plus.
• Sur chaussées glissantes offrant une faible adhérence, une remorque peut se mettre en portefeuille en dépit du système de stabilisation de la remorque.
• Les remorques possédant un centre de gravité élevé peuvent basculer avant d'effectuer des mouvements pendulaires.
• Des freinages brusques risquent de se produire automatiquement, en cas de situations de conduite extrêmes, si aucune remorque n'est attelée mais qu'une fiche est branchée dans la prise de courant pour remorque (porte-vélos avec éclairage, par ex.).

Fig. 97 Cotes et points de fixation pour l'installation d'un dispositif d'attelage en deuxième monte.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

Volkswagen vous recommande de faire effectuer l'installation en deuxième monte d'un dispositif d'attelage par un atelier spécialisé. Il peut s'avérer nécessaire par exemple de transformer le système de refroidissement ou de monter des tôles parechaleur. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Les indications du tableau, page 150 concernent les cotes et points de fixation qui doivent dans tous les cas être respectés lors de l'installation d'un dispositif d'attelage en deuxième monte. La cote al-

lant du milieu de la boule fig. 97 jusqu'à la chaussée ne doit en aucun cas être inférieure à celle indiquée. Ceci est également valable lorsque le véhicule est complètement chargé, poids sur flèche maximal compris.

fig. 97	Cotes d'écartement
A	Points de fixation.
B	825 mm
C	521 mm
D	315 mm
E	65 mm mini
F	350 – 420 mm
G	1038 mm

Avertissement

Des câbles électriques impropres ou mal raccordés peuvent mettre sous tension la remorque et entraîner des dysfonctionnements de l'ensemble de l'équipement électronique du véhicule.

• Lisez et tenez compte des indications figurant dans les instructions de montage du fabricant du dispositif d'attelage.
• Ne reliez jamais directement l'équipement électrique de la remorque aux raccordements électriques des feux arrière ou à d'autres sources de courant inappropriées.

Avertissement

En cas de dispositif d'attelage mal monté ou inadapté, la remorque peut se détacher du véhicule tracteur. Cela peut entraîner des accidents graves ainsi que des blessures mortelles.

• Faites effectuer l'installation en deuxième monte d'un dispositif d'attelage sur le véhicule par un atelier spécialisé.
• Lors de la repose, vous devez respecter les directives de Volkswagen.

Utilisez uniquement des dispositifs d'attelage agréés par Volkswagen pour le type de véhicules correspondant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 142 et tenez-en compte.

Ce sont toujours les données figurant dans les papiers officiels du véhicule qui font foi. Toutes les indications contenues dans la présente brochure s'appliquent au modèle de base. L'étiquette

d'identification du véhicule dans le Plan d'entretien ainsi que les papiers officiels du véhicule indiquent de quel moteur celui-ci est équipé.

Les valeurs indiquées peuvent être différentes si votre véhicule comporte des options ou correspond à un autre niveau d'équipement ou s'il s'agit d'un véhicule spécial.

Moteurs à essence

Puissance de moteur ⇒ ⚠️	Lettres-re-pères moteur	Remorque freinée, rampes jusqu'à 12 %	Remorque freinée, rampes jusqu'à 8 %	Remorque non freinée, rampes jusqu'à 12 %
59 kW	CGGA	800 kg	- kg^a)	600 kg
75 kW	BSE	1 200 kg	1 500 kg	BM : 610 kgDSG®: 630 kg
Moteur E85 MultiFuel de 75 kW	CCSA	1 200 kg	1 500 kg	610 kg
77 kW	CBZB	1 200 kg	1 500 kg	BM : 610 kgDSG®: 630 kg
77 kW BlueMotion	CBZB	1 200 kg	1 500 kg	610 kg
90 kW	CAXA	1 300 kg	1 600 kg	BM : 640 kgDSG®: 650 kg
118 kW	CAVD	1 400 kg	1 700 kg	BM : 670 kgDSG®: 680 kg
118 kW	CDAA	1 400 kg	1 700 kg	BM : 660 kgDSG®: 670 kg
188 kW	CDLC	- kg^a)	- kg^a)	- kg^a)
195 kW	CDLA	- kg^a)	- kg^a)	- kg^a)
199 kW	CDLF	- kg^a)	- kg^a)	- kg^a)

a) Données non encore disponibles au moment de la mise sous presse.

a) Données non encore disponibles au moment de la mise sous presse.
Moteurs diesel

Puissance de moteur ⇒ ⚠	Lettres-re-pères moteur	Remorque freinée, rampes jusqu'à 12 %	Remorque freinée, rampes jusqu'à 8 %	Remorque non freinée, rampes jusqu'à 12 %
66 kW avec FAP	CAYB	1 400 kg	1 700 kg	650 kg
77 kW avec FAP	CAYC	1 400 kg	1 700 kg	BM : 650 kgDSG®: 660 kg
77 kW BlueMotion avec FAP	CAYC	1 400 kg	1 700 kg	650 kg
Puissance de moteur ⇒ ⚠️	Lettres-re-pères moteur	Remorque freinée, rampes jusqu'à 12 %	Remorque freinée, rampes jusqu'à 8 %	Remorque non freinée, rampes jusqu'à 12 %
77 kW BlueMotion 99g de CO2avec FAP	CAYC	1 400 kg	1 700 kg	650 kg
Moteur diesel à émissions ré-duites de 77 kW avec FAP	CAYC	1 400 kg	1 700 kg	BM : 650 kgDSG®: 660 kg
81 kW avec FAP	CBDC	1 500 kg	1 700 kg	BM : 660 kgDSG®: 680 kg
Moteur diesel à émissions ré-duites de 81 kW avec FAP	CBDC	1 500 kg	1 700 kg	670 kg
100 kW avec FAP	CBAA, CFFA	1 500 kg	CBAA : 1700 kgCFFA : - kg^a)	690 kg
103 kW avec FAP et traction avant	CBAB	1 500 kg	1 700 kg	BM : 680 kgDSG®: 690 kg
103 kW avec FAP et transmis-sion intégrale	CBAB	1 600 kg	1 800 kg	730 kg
103 kW avec FAP et traction avant	CFFB	1 500 kg	- kg^a)	BM : 670 kgDSG®: 680 kg
103 kW avec FAP et transmis-sion intégrale	CFFB	1 600 kg	- kg^a)	720 kg
125 kW avec FAP	CFGB	1 500 kg	- kg^a)	BM : 700 kgDSG®: 710 kg

Moteur GPL

Puissance de moteur	Lettres-re-pères moteur	Remorque freinée, rampes jusqu'à 12 %	Remorque freinée, rampes jusqu'à 8 %	Remorque non freinée, rampes jusqu'à 12 %
72 kW (BiFuel) en Mode GPL75 kW (BiFuel) en Mode essence	CHGA	1 200 kg	-kg^a)	660 kg

a) Données non encore disponibles au moment de la mise sous presse.

Avertissement

Si le poids tracté maximal indiqué est dépassé, des accidents peuvent avoir lieu.

- Ne dépassez jamais le poids tracté indiqué.

Avis

Si le poids tracté maximal indiqué est dépassé, des endommagement considérables sur le véhicule peuvent avoir lieu.

- Ne dépassez jamais le poids tracté indiqué.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 142 et tenez-en compte.

Ce sont toujours les données figurant dans les papiers officiels du véhicule qui font foi. Toutes les indications contenues dans la présente brochure s'appliquent au modèle de base. L'étiquette d'identification du véhicule dans le Plan d'entretien ainsi que les papiers officiels du véhicule indiquent de quel moteur celui-ci est équipé.

Les valeurs indiquées peuvent être différentes si votre véhicule comporte des options ou correspond à un autre niveau d'équipement ou s'il s'agit d'un véhicule spécial.

Les poids totaux roulant autorisés indiqués ne sont valables qu'à des altitudes n'excédant pas 1 000 m au-dessus du niveau de la mer. Le poids total roulant maximal autorisé doit être réduit d'env. 10 % par tranche de 1 000 m supplémentaire.

Moteurs à essence

Puissance de moteur	Lettres-re-pères moteur	Type de boîte de vi-tesses	Poids total roulant maximal auto-risé ⇒ ▲
59 kW	CGGA	BM5	2570 kg
75 kW	BSE	BM5	3 030 kg
		DSG®7	3060 kg
Moteur E85 MultiFuel de 75 kW	CCSA	BM5	3 030 kg
77 kW	CBZB	BM6	3 040 kg
		DSG®7	3070 kg
77 kW BlueMotion	CBZB	BM6	2 970 kg
90 kW	CAXA	BM6	3 160 kg
		DSG®7	3 180 kg
118 kW	CAVD	BM6	3 280 kg
		DSG®7	3 280 kg
118 kW	CDAA	BM6	3 320 kg
		DSG®7	3 340 kg
188 kW	CDLC	BM6 4MOTION	- kg^a)
		DSG®6 4MOTION	- kg^a)
195 kW	CDLA	BM6 4MOTION	- kg^a)
		DSG®6 4MOTION	- kg^a)
199 kW	CDLF	BM6 4MOTION	- kg^a)
		DSG®6 4MOTION	- kg^a)

a) Données non encore disponibles au moment de la mise sous presse.

Moteurs diesel

Puissance de moteur	Lettres-re-pères moteur	Type de boîte de vi-tesses	Poids total roulant maximal auto-risé ⇒ ⚠️
66 kW avec FAP	CAYB	BM5	3 280 kg
77 kW avec FAP	CAYC	BM5	3 320 kg
		DSG®7	3 340 kg
77 kW BlueMotion avec FAP	CAYC	BM5	3 240 kg
77 kW BlueMotion 99g de CO2avec FAP	CAYC	BM5	3 170 kg
Moteur diesel à émissions réduites de 77 kW avec FAP	CAYC	BM5	3 260 kg
		DSG®7	3 280 kg
81 kW avec FAP	CBDC	BM5	3 410 kg
		DSG®6	3 450 kg
Moteur diesel à émissions réduites de 81 kW avec FAP	CBDC	BM5	3 370 kg
100 kW avec FAP	CBAA, CFFA	BM6	3 450 kg
103 kW avec FAP	CBAB	BM6	3 450 kg
		DSG®6	3 470 kg
		BM6 4MOTION	3 650 kg
103 kW avec FAP	CFFB	BM6	3 460 kg
		DSG®6	3 490 kg
		BM6 4MOTION	3 660 kg
125 kW avec FAP	CFGB	BM6	3 490 kg
		DSG®6	3 450 kg

Moteur GPL

Puissance de moteur	Lettres-repères moteur	Type de boîte de vi- tesses	Poids total roulant maximal auto- risé
72 kW (BiFuel) en Mode GPL 75 kW (BiFuel) en Mode essence	CHGA	BM5	3080 kg

Avertissement

Si le poids total roulant autorisés indiqué est dépassé, des accidents peuvent avoir lieu.

- Ne dépassez jamais le poids total roulant indiqué.

Avis

Si le poids total roulant autorisés indiqué est dépassé, des endommagements importants sur le véhicule peuvent avoir lieu.

Avis (suite)

- Ne dépassez jamais le poids total roulant indiqué.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Rangement côté conducteur 157

Rangement dans la console de pavillon ..... 157

Rangement dans la console centrale avant ..... 157

Rangement dans la console centrale 158

Rangement dans l'accoudoir central avant ..... 158

Rangement côté passager avant 159

Tiroirs 159

Autres rangements 160

Utilisez les rangements uniquement pour ranger des objets légers ou de petite taille.

Le rangement de l'accoudoir central arrière peut contenir le changeur de CD installé en première monte, le raccord USB, la prise AUX-IN ou la prise multimédia (MEDIA-IN) ⇒ brochure Radio ou ⇒ brochure Système de navigation.

Informations complémentaires :

- Entretien et nettoyage de l'habitacle ⇒ page 274

Avertissement

En cas de manœuvres de conduite ou de freinage brusques ou d'accident, les objets non attachés peuvent être projetés dans l'habitacle du véhicule.

- Ne rangez pas d'animaux, d'objets durs, lourds ou coupants dans les rangements ouverts du véhicule, sur le tableau de bord, sur la plage arrière, derrière les sièges arrière, dans des vêtements et dans des sacs présents dans l'habitacle. - Laissez toujours les rangements fermés pendant la conduite.

Avertissement

Les objets situés au plancher du côté conducteur peuvent gêner l'actionnement des pédales. Cela peut provoquer des accidents ainsi que de graves blessures.

• L'actionnement des pédales ne doit jamais être entravé.
• Fixez le tapis de sol au plancher pour qu'il évite de glisser.
• Ne posez jamais de tapis ou d'autres revêtements de sol sur ceux qui sont déjà installés.
• Veillez à ce qu'il n'y ait aucun objet provenant de la console centrale ou d'autres range-ments sur le plancher du côté du conducteur.
• Retirez les objets se trouvant dans la partie du plancher côté conducteur.

Avis

• Des objets posés sur la plage arrière peuvent frotter contre la glace arrière et endommager les fils de dégivrage.
• Ne conservez pas d'objets, de produits alimentaires et de médicaments sensibles à la chaleur dans l'habitacle. La chaleur et le froid peuvent les endommager ou les rendre inutilisables.
• Les objets qui sont posés dans le véhicule conçus à partir de matériaux transparents (tels que les lunettes, loupes ou ventouses transparentes fixés sur les glaces) peuvent focaliser la lumière du soleil et provoquer ainsi des endommagements sur le véhicule.

Pour permettre à l'air vicié de s'échapper du véhicule, ne recouvrez pas les fentes d'aération situées entre la glace arrière et la plage arrière.

Fig. 98 Côté conducteur : rangement

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 156 et tenez-en compte.

Pour Ouvrir, appuyez sur la touche fig. 98 ① vers le bas et tirez la poignée dans le sens de la flèche.

Pour fermer le rangement, appuyez vers le haut sur le couvercle jusqu'à ce qu'il s'encliquette.

Rangement dans la console de pavillon

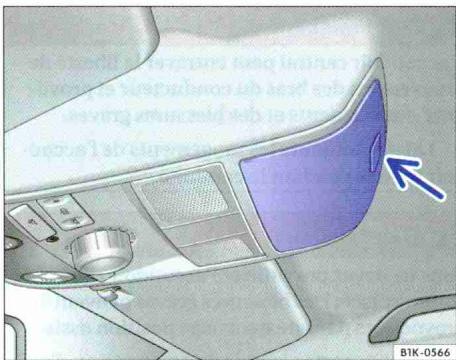

Fig. 99 Dans la console de pavillon : rangement (range-lunettes).

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 156 et tenez-en compte.

Pour ouvrir le range-lunettes, appuyez sur la touche puis relâchez-la ⇒ fig. 99 (flèche).

Pour fermer le range-lunettes, appuyez vers le haut sur le couvercle jusqu'à ce qu'il s'encliquette.

Afin de garantir la fonctionnement de la protection volumétrique, vous devez fermer le rangement (range-lunettes) lors du verrouillage du véhicule.

Rangement dans la console centrale avant

Fig. 100 Vide-poches dans la console centrale.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 156 et tenez-en compte.

Une prise de courant électrique 12 volts peut être logée dans le rangement.

Pour Ouvrir, appuyez brièvement sur le cache du rangement ⇒ fig. 100 (flèche).

Pour fermer, rabaissez le cache du rangement en butée.

Fig. 101 Rangement dans la console centrale.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 156 et tenez-en compte.

Vous pouvez utiliser le porte-boissons situé dans la console centrale page 161 comme rangement.

• Pour Ouvrir le rangement fig. 101, poussez le cache situé dans la console centrale vers l'avant.
• Déposez le décapsuleur dans l'évidement au fond du rangement, comme indiqué sur la figure.
• Pour Fermer le rangement, poussez le cache situé dans la console centrale vers l'arrière.

Rangement dans l'accoudoir central avant

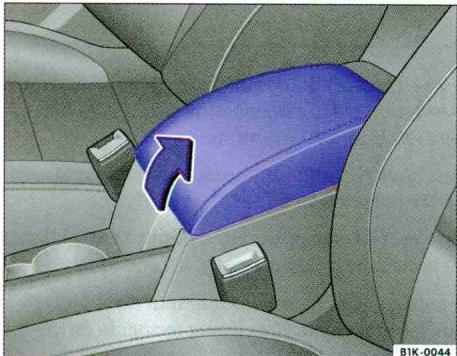

Fig. 102 Rangement dans l'accoudoir central avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 156 et tenez-en compte.

Pour ouvrir le rangement, soulevez entièrement vers le haut l'accoudoir central dans le sens de la flèche fig. 102.

Pour fermer le rangement, guidez l'accoudoir central vers le bas.

Avertissement

L'accoudoir central peut entraver la liberté de mouvement des bras du conducteur et provoquer des accidents et des blessures graves.

- Laissez toujours les rangements de l'accoudoir fermés pendant la conduite.

Avertissement

Vous ne devez pas utiliser l'accoudoir central comme place. Des blessures graves peuvent être provoquées par une mauvaise position assise.

- Ne transportez jamais de personne ou d'enfant sur l'accoudoir central.

Un support de téléphone pour le prééquipement téléphone mobile peut se trouver dans la partie supérieure du rangement brochure Prééquipements téléphones mobiles.

Fig. 103 Rangement côté passager avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 156 et tenez-en compte.

Ouverture et fermeture de la boîte à gants

Déverrouillez le rangement, le cas échéant. Le rangement est verrouillé lorsque la fente de la serrure est à la verticale.

- Pour ouvrir le rangement, tirez le levier d'ouverture fig. 103.

A B B1K-0074

Fig. 104 Rangement ouvert côté passager avant.

- Pour fermer le rangement, poussez le couvercle vers le haut.

Rangement pour Livre de Bord

Le Livre de Bord se trouve dans la partie supérieure de la boîte à gants fig. 104 Ⓐ.

Réfrigération du rangement

Dans la paroi arrière se trouve un diffuseur d'air © ; il diffuse de l'air réfrigéré dans la boîte à gants lorsque le climatiseur est activé. Ouvrez ou fermez le diffuseur en le tournant.

Tiroirs

Fig. 105 Tiroir sous le siège avant

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 156 et tenez-en compte.

Il vous est possible de trouver un tiroir sous chaque siège avant.

Ouverture ou fermeture du tiroir

• Pour Ouvrir, actionnez la touche située sur la poignée du tiroir et ouvrez le tiroir.
• Pour Fermer, poussez le tiroir dans le crantage sous le siège avant.

Avertissement

Un tiroir ouvert peut entraver l'utilisation des pédales. Il peut s'ensuivre des accidents et des blessures graves.

Avertissement (suite)

- Veillez à ce que le tiroir soit toujours fermé pendant la marche et qu'il n'entrave pas l'actionnement des pédales dans le plancher côté conducteur.

Autres rangements

Fig. 106 Dans le coffre à bagages : rangement latéral.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 156 et tenez-en compte.

Rangements dans le coffre à bagages

D'autres rangements se trouvent de chaque côté du coffre à bagages. Les panneaux latéraux peuvent être retirés vers le haut dans le sens de la flèche fig. 106 afin de ranger des objets plus volumineux dans le coffre à bagages.

Rangement dans la console centrale arrière

Un rangement se trouve à l'arrière de la console centrale fig. 107 pour ranger les petits objets.

Autres rangements :

• Dans les revêtements de portes avant et arrière.
  • Dans la console centrale.
• Plage arrière derrière le dossier de siège arrière pour des vêtements légers.

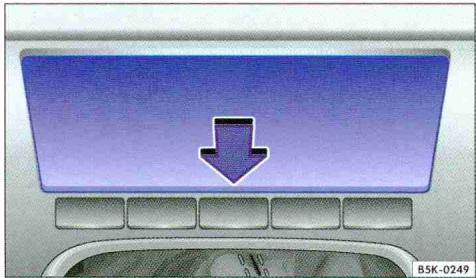

Fig. 107 Rangement dans la console centrale.

• Patères sur les montants de porte centraux et sur les poignées de maintien arrière dans le pavillon.
• Crochets pour sacs dans le coffre à bagages page 134.

Avertissement

Les vêtements accrochés peuvent limiter la visibilité du conducteur et par conséquent réduire la sécurité routière. Ceci peut entraîner des accidents et des blessures.

• Accrochez toujours les vêtements au crochet de manière à ce que la visibilité du conducteur soit suffisante.
• Ne suspendez que des vêtements légers aux patères situées dans l'habitacle. Ne laissez pas d'objets lourds ou à arêtes vives dans les poches.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Porte-boissons dans la console centrale avant .... 162

Porte-boissons dans l'accoudoir central arrière ... 162

Porte-bouteille

Un porte-bouteille pour bouteilles de 1,5 l maxi se trouve dans la porte du conducteur.

Informations complémentaires :

- Entretien et nettoyage de l'habitacle ⇒ page 274

Avertissement

Tout utilisation incorrecte des porte-boisons peut entraîner des accidents et des blessures.

- En cas de freinage soudain et d'accident, des boissons chaudes présentes dans un porte-boissons peuvent se renverser et provoquer des brûlures. - Ne posez pas de boissons chaudes dans le porte-boissons pendant la marche du véhicule.

Avertissement

Les bouteilles fermées peuvent exploser sous l'effet de la chaleur ou du gel.

- Protégez les bouteilles dans le véhicule contre l'ensoleillement direct ou contre le gel.

Avertissement (suite)

- Ne laissez pas de bouteilles pendant une période prolongée dans un véhicule fortement chauffé ou fortement refroidi.

Avertissement

Pendant la marche du véhicule, des bouteilles ou d'autres objets peuvent accéder au plancher du conducteur et entraver l'actionnement des pédales.

- Veillez à ce qu'aucune bouteille ne puisse accéder au plancher du conducteur et entraver l'actionnement des pédales. - Utilisez uniquement des bouteilles traditionnelles d'un volume maxi de 1,5 l. - N'utilisez pas les porte-bouteilles pour ranger d'autres objets.

Avis

Ne laissez pas de boissons ouvertes dans le porte- boissons pendant la marche du véhicule. Les boissons renversées, par ex. lors d'un freinage, peuvent endommager le véhicule et le système électrique.

Les inserts du porte-boissons peuvent être retirés pour être nettoyés.

Des porte-bouteilles se trouvent dans les rangements ouverts des portes du conduct et du passager avant.

Fig. 108 Dans la console centrale avant : porte-boissons, variante A.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 161 et tenez-en compte.

Il existe différentes versions de porte-boissons pour la console centrale avant.

- Pour Ouvrir le porte-boisson, poussez, le cas échéant le cache situé dans la console centrale vers l'avant.

Fig. 109 Dans la console centrale avant : porte-boissons, variante B.

- Déposez la boisson dans le porte-boisson fig. 108. Ou

- Placez la boisson dans le porte-boissons fig. 109 et repoussez le décapsuleur vers l'avant ou vers l'arrière jusqu'à ce que le décapsuleur tienne la boisson de manière sûre.

- Pour Fermer le porte-boissons, poussez le cache vers l'arrière.

Porte-boissons dans l'accoudoir central arrière

Fig. 110 Dans l'accoudoir central arrière : porte-boissons.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 161 et tenez-en compte.

Ouverture ou fermeture du porte-boissons

- Pour Ouvrir, rabattez l'accoudoir central vers le bas.

- Pour fermer, rabattez l'accoudoir central vers le haut.

Cendrier et allume-cigare

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Cendrier avant 163

Allume-cigare 164

Informations complémentaires :

• Prises de courant ⇒ page 165
- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Toute utilisation incorrecte des cendriers et de l'allume-cigare peut provoquer un incendie, des brûlures et d'autres blessures.

• N'utilisez pas le cendrier comme poubelle.
- Ne mettez pas de matériaux inflammable dans le cendrier.

Cendrier avant

Fig. 111 Dans la console centrale avant : ouverture du cendrier.

Lisez d'abord les informations d'introduction à la page 163 et tenez-en compte.

Ouverture ou fermeture du cendrier

- Pour ouvrir le cendrier, appuyez brièvement dans le sens de la flèche fig. 111 sur le cache du cendrier. Le cache s'ouvre automatiquement.

Fig. 112 Dans la console centrale avant : extraction du cendrier.

- Pour fermer le cendrier, rabaissez le cache en butée.

Vidage du cendrier

• Extrayez l'insert de cendrier vers le haut en le saisissant sur le côté fig. 112 (flèche).
• Une fois vidé, remettez en place l'insert par le haut dans le cendrier.

Fig. 113 Dans la console centrale avant : allume-cigare dans le cendrier.

Lisez d'abord les informations d'introduction à la page 163 et tenez-en compte.

- Enfoncez le bouton de l'allume-cigare lorsque le contact d'allumage est mis fig. 113.

- Attendez jusqu'à l'éjection du bouton de l'allume-cigare.

- Retirez l'allume-cigare et allumez votre cigarette ou votre cigare à l'aide de la spirale incandescente ⚠. - Remettez l'allume-cigare dans son support.

Avertissement

Toute utilisation incorrecte de l'allume-cigare peut provoquer un incendie, des brûlures et d'autres blessures.

- Utilisez correctement et en toute sécurité l'allume-cigare pour allumer votre cigarette ou votre cigare.

- Ne laissez jamais d'enfants sans surveillance dans le véhicule. L'allume-cigare peut être utilisé lorsque le contact d'allumage est mis.

L'allume-cigare peut également être utilisé comme prise de courant 12 volts

⇒ page 165.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Prises de courant dans le véhicule 165

Les prises de courant du véhicule permettent de raccorder des accessoires électriques.

Les appareils branchés doivent être dans un état irréprochable et fonctionner correctement.

Informations complémentaires :

• Allume-cigare ⇒ page 163
- Accessoires, remplacement de pièces, réparations et modifications page 294

Attention

Toute utilisation incorrecte des prises de courant et des accessoires électriques peut provoquer un incendie et des blessures graves.

- Ne laissez jamais d'enfants sans surveillance dans le véhicule. Les prises de courant et les appareils qui y sont raccordés peuvent être utilisés lorsque le contact d'allumage est mis.

Attention (suite)

- Si l'appareil électrique raccordé est trop chaud, désactivez-le immédiatement et débranchez-le de l'alimentation électrique.

Avis

• Utilisez uniquement des accessoires agréés conformément aux directives en vigueur du point de vue de la compatibilité électromagnétique.
• Ne branchez jamais des accessoires fournissant du courant électrique, par ex. un panneau solaire ou des chargeurs de batterie, à la prise de courant 12 volts.
• Afin d'éviter tout dommage dû à des variations de tension, désactivez les consommateurs raccordés à la prise 12 volts avant l'établissement et la coupure du contact d'allumage ainsi qu'avant le démarrage du moteur.

La batterie du véhicule se décharge lorsque le moteur est à l'arrêt, que le contact d'allumage est mis et qu'un accessoire est en marche.

Prises de courant dans le véhicule

Fig. 114 Dans le coffre à bagages : prise de courant 12 volts

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 65 et tenez-en compte.

Puissance absorbée maximale

Prise de cou-rant	Puissance absorbée maximale
12 volts	120 watts

La puissance maximale absorbée des prises de courant ne doit pas être dépassée. La puissance absorbée des appareils électriques figure sur leur plaque signalétique.

La puissance totale absorbée de tous les appareils électriques branchés en cas de raccordement simultané de plusieurs appareils ne doit pas dépasser 190 watts ⇒ ⓣ.

Prise de courant 12 volts

La prise de courant 12 volts fonctionne uniquement lorsque le contact d'allumage est mis.

La batterie du véhicule se décharge lorsque le moteur est à l'arrêt, que le contact d'allumage est mis et qu'un appareil électrique est en marche. Par conséquent, utilisez les consommateurs électriques branchés à la prise de courant uniquement lorsque le moteur tourne.

Afin d'éviter tout dommage dû à des variations de tension, désactivez l'appareil raccordé avant de mettre ou de couper le contact d'allumage et avant de démarrer le moteur.

Des prises de courant 12 volts peuvent se trouver aux endroits suivants dans le véhicule :

- Rangement ou cendrier avant page 163, fig. 111

• Dans le coffre à bagages ⇒ page 165, fig. 114

Avertissement

Toute utilisation incorrecte des prises de courant et des accessoires électriques peut provoquer un incendie et des blessures graves.

- Ne laissez jamais d'enfants sans surveillance dans le véhicule. Les prises de courant et les appareils qui y sont raccordés peuvent être utilisés lorsque le contact d'allumage est mis.

Avis

- Tenez compte des notices d'utilisation des appareils raccordés !

- Ne dépassez jamais la puissance absorbée maximale afin de ne pas endommager l'ensemble de l'équipement électrique du véhicule.

- Prise de courant 12 volts :

- Utilisez uniquement des accessoires agréés conformément aux directives en vigueur du point de vue de la compatibilité électromagnétique.

- N'alimentez jamais en courant la prise de courant.

Ne faites pas tourner le moteur à l'arrêt.

Les appareils non blindés peuvent occasionner des perturbations dans l'autoradio électronique de bord.

Des perturbations de réception peuvent survenir dans la gamme AM de l'autoradio que des appareils électriques sont utilisés à mité de l'antenne de glace.

Lecteur de carte de péage

S'applique uniquement au marché japonais

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Description des fonctions 167

Lorsque le système de carte de péage autoroutier est activé et opérationnel, les frais sont automatiquement prélevés à chaque passage au péage. Le prélèvement est confirmé par un signal sonore. Les frais occasionnés sont indiqués par le biais de messages vocaux et apparaissent avec l'indication du lieu sur l'écran du système de navigation.

Informations complémentaires :

- Accessoires, remplacement de pièces, répara-tions et modifications ⇒ page 294

Avertissement

La commande du lecteur de carte de péage durant la conduite peut détourner votre attention de la circulation et entraîner des accidents.

Fig. 115 Dans le rangement côté passager avant : lecteur de carte de péage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 66 et tenez-en compte.

Mise en marche du système de carte de péage

Activez le système de navigation puis insérez la carte ETC correspondante dans le lecteur de carte de péage ⇒ fig. 115 (flèche).

L'état de disponibilité est confirmé par un long signal sonore et est indiqué par le symbole ETC sur la ligne d'état du système de navigation.

Éjection de la carte de péage

Pour éjecter la carte de péage, appuyez sur la touche ①.

Message de défaut

Il y a un défaut si une brève suite de sons retentit après l'activation (par ex. aucune ou carte ETC défectueuse). Le système de carte de péage n'est pas opérationnel.

Démarrage, passage des rapports, stationnement

Démarrage et arrêt du moteur

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Positions de la clé de contact 169

Bouton de démarrage 170

Démarrage du moteur 171

Arrêt du moteur 172

Antidémarrage électronique 173

Réchauffage du moteur 174

Les remarques relatives à la boîte de vitesse automatique contenues dans ce chapitre s'appliquent à la boîte automatique et à la boîte DSG® à double embrayage.

Affichage de l'antidémarrage

Si la clé n'est pas valable ou en cas de dysfonctionnement du système s'affiche alors SAFE ou

Antidémarrage activé ! dans le combiné d'instruments. Le moteur ne peut pas être lancé.

Sur les véhicules équipés du système sans clé de fermeture et de démarrage KESSY : effectuez un démarrage d'urgence ⇒ page 171.

Pousser le véhicule

Pour des raisons techniques, vous ne pouvez pas pousser votre véhicule. Préférez alors le démarrage de fortune.

Informations complémentaires

• Jeu de clés du véhicule page 43
  • Freins ⇒ page 184
  • Direction ⇒ page 195
• Systèmes d'assistance au démarrage ⇒ page 197
  • Carburant ⇒ page 240
  • Ravitaillement en carburant ⇒ page 232
  • Démarrage de fortune ⇒ page 342

- Démarrage par remorquage et remorquage ⇒ page 345

Avertissement

Les systèmes d'assistance de freinage et de direction ainsi que divers équipements de sécurité du véhicule ne sont activés que lorsque le moteur tourne. Un arrêt du moteur pendant la marche du véhicule peut entraîner de graves accidents et des blessures mortelles.

- Arrêtez le moteur uniquement lorsque le véhicule est à l'arrêt.

Avertissement

Les gaz d'échappement contiennent entre autres du monoxyde de carbone, un gaz toxique inodore et incolore. L'inhalation de monoxyde de carbone peut entraîner des pertes de connaissance, voire la mort.

• Ne démarrez et ne laissez jamais tourner le moteur dans des locaux non aérés ou fermés.
• Ne laissez jamais votre véhicule sans surveillance pendant que le moteur tourne.

Avertissement

Les pièces du système d'échappement deviennent très chaudes et peuvent causer des incendies.

• Garez le véhicule de telle sorte que les pièces du système d'échappement ne soient pas en contact avec des matières facilement inflammables se trouvant sous le véhicule, comme des herbes sèches.
• N'utilisez jamais de produit supplémentaire de protection pour soubassement ni de produits anticorrosion pour tuyaux d'échappement, catalyseurs, écrans thermiques ou filtres à particules.

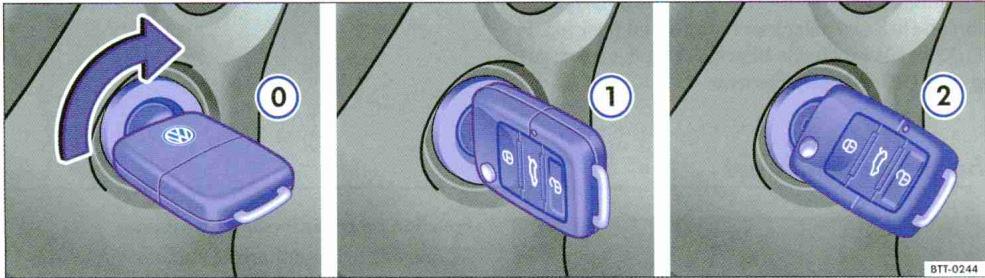

Fig. 116 Positions de la clé de contact

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 168 et tenez-en compte.

Clé de contact ⇒ fig. 116

	Aucune clé dans le contact-démarreur : dispositif de blocage de la direction activé.
0	Moteur à l'arrêt, tous les consommateurs électriques désactivés.
1	Contact d'allumage mis. Préchauffage du moteur diesel. Dispositif de blocage de la direc-tion désactivé.
2	Démarrage du moteur Lorsque le moteur a démarré, relâchez la clé de contact.Lorsque vous la lâchez, la clé de contact revient dans cette position 1.

Activation du dispositif de blocage de la direction

• Retirez la clé de contact.

- Tournez légèrement le volant de direction jusqu'à ce que l'ergot de blocage du dispositif de blocage de la direction s'encliquette de manière audible.

Désactivation du dispositif de blocage de la direction

- Tournez la clé de contact de la position ① vers la position ①. Tournez alors légèrement le volant dans un sens puis dans l'autre afin de faciliter le desserrage du dispositif de blocage de la direction.

Clé de contact non appropriée

Si une clé de contact non appropriée a été insérée dans le contact-démarreur, vous pouvez la retirer comme suit :

- Boîte automatique : appuyez sur la touche de blocage du levier sélecteur puis relâchez-la. Vous pouvez retirer la clé de contact.

- Boîte mécanique : retirez la clé de contact.

Avertissement

Une utilisation distraite ou sans surveillance de la clé du véhicule risque de causer des accidents et d'entraîner de graves blessures.

• Ne retirez jamais la clé du contact-démarreur tant que le véhicule n'est pas arrêté. Le dispositif de blocage de la direction risque de s'enclencher et vous risquez de ne plus pouvoir manœuvrer le véhicule.
• À chaque fois que vous quittez le véhicule, prenez toujours avec vous les clés du véhicule. Des enfants ou des personnes n'y étant pas autorisées pourraient verrouiller le véhicule, démarrer le moteur ou mettre le contact d'allumage et activer les équipements électriques comme les lève-glaces.

Le fait de laisser la clé de contact dans le contact-démarreur pendant une période prolongée lorsque le moteur est arrêté décharge la batterie du véhicule.

Surles véhicules équipés d'une boîte de vitesses automatique, la clé de contact peut uniquement être retirée du contact-démarreur lorsque le levier sélecteur se trouve en position P. Enfoncez la touche de blocage du levier sélecteur puis relâchez-la si nécessaire.

Bouton de démarrage

Fig. 117 Système sans clé de fermeture et de démarrage KESSY : bouton de démarrage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 68 et tenez-en compte.

Vous ne pouvez commander le bouton de démarrage que si une clé de contact valable se trouve dans le véhicule.

Lorsque vous quittez le véhicule le verrouillage électronique de colonne de direction est activé par l'ouverture de la porte du conducteur lorsque le contact d'allumage est coupé page 195.

Mise et coupure du contact d'allumage

- Appuyez brièvement une seule fois sur le bouton de démarrage sans actionnez la pédale de frein ou d'embrayage ⚠.

Fonction de redémarrage du moteur

Si, une fois le moteur arrêté, aucune clé à radio-commande valable n'est détectée dans le véhicule, vous pouvez faire redémarrer le moteur en l'espace des 5 secondes suivantes. L'afficheur du combiné d'instruments indique un message correspondant. Une fois ce laps de temps écoulé, il n'est plus possible de faire démarrer le moteur s'il n'y a pas de clé à radiocommande valable dans l'habitacle.

Avertissement

Lorsque vous mettez ou coupez le contact d'allumage, n'appuyez ni sur la pédale de frein ni sur la pédale d'embrayage, le moteur démarre aussitôt - des déplacements involontaires du véhicule risquent de provoquer de graves bles-sures.

Avertissement

- À chaque fois que vous quittez le véhicule, prenez toujours avec vous les clés du véhicule. Des enfants ou des personnes n'y étant pas autorisées pourraient verrouiller le véhicule, démarrer le moteur ou mettre le contact d'allumage et activer les équipements électriques comme les lève-glaces.

Fig. 118 Fonction de démarrage d'urgence sur les véhicules avec KESSY.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 168 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué.

	Véhicules avec boîte mécanique	Véhicules à boîte automatique
1.	Appuyez sur la pédale d'embrayage et maintenez-la appuyée jusqu'à ce que l'étape 5 soit effectuée.	Appuyez sur la pédale de frein et maintenez-la appuyée jusqu'à ce que l'étape 5 soit effectuée.
2.	Amenez le levier de vitesses en position neutre.	Amenez le levier sélecteur en position P ou N.
3.	Uniquement sur les véhicules avec clé de contact et uniquement sur moteur diesel : Pour le préchauffage, tournez la clé de contact en position ⇒ page 169, fig. 116 1. Le témoin de contrôle ∞ s'allume dans le combiné d'instruments.
4a.	Véhicules avec clé de contact : Tournez la clé de contact en position ⇒ page 169, fig. 116 2 - N'accélérez pas.
4b.	Véhicules avec KESSY : Appuyez sur le bouton de démarrage ⇒ page 170, fig. 117 - N'accélérez pas. Une clé à radiocommande valable doit se trouver dans le véhicule pour le démarrage du moteur.Fonction de démarrage d'urgence : Lorsque la clé à radiocommande n'a pas été détectée (Indication dans l'afficheur du combiné d'instruments), par ex. à cause d'une pile trop faible ou déchargée, il faut que la clé à radiocommande soit immédiatement maintenue sur le bouton de démarrage après avoir actionné le bouton de démarrage comme indiqué ⇒ fig. 118.
5.	Lorsque le moteur démarre, relâchez la clé de contact ou le bouton de démarrage.
6.	Si le moteur ne démarre pas, interrompez la procédure de démarrage et répétez-la au bout d'une minute environ.
7.	Relâchez le frein à main lorsque vous démarrez ⇒ page 184.

Avertissement

Des déplacements involontaires du véhicule risquent de provoquer de graves blessures.

- Ne quittez jamais le véhicule lorsque le moteur tourne, en particulier lorsqu'une vitesse est engagée ou qu'un rapport a été sélectionné.

Avertissement

Un accélérateur de démarrage peut exploser ou entraîner la montée soudaine en régime du moteur.

- N'utilisez jamais d'accélérateur de démarrage.

Avis

• Évitez les régimes élevés, les accélérations à pleins gaz et les fortes sollicitations sur moteur froid.
• Pour démarrer le moteur, ne poussez pas ou ne faites pas remorquer le véhicule. Du carburant imbrûlé risque d'endommager le catalyseur.

Ne faites pas chauffer le moteur à l'arrêt. Démarrez plutôt immédiatement dès que les glaces sont dégagées. Le moteur atteint ainsi plus rapidement sa température de fonctionnement et les émissions de polluants sont moindres.

Après le démarrage du moteur froid, celui-ci peut brièvement être plus bruyant à cause de son fonctionnement. Ce phénomène est normal et il n'y a donc pas lieu de s'inquiéter.

Par des températures extérieures inférieures à +5 °C (+41 °F), il peut y avoir une légère formation de fumée noire sous le véhicule au moment de la mise en marche du réchauffeur additionnel.

Pour le démarrage d'un moteur MultiFuel en mode bioéthanol E85, une certaine température de fonctionnement est nécessaire. Réchauffez le moteur si nécessaire page 174. Voir les informations sur le bioéthanol page 240.

Arrêt du moteur

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 168 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué.
	Véhicules non équipés de KESSY	Véhicules équipés de KESSY
1.	Arrêtez le véhicule ⇒ ⚠.
2.	Appuyez sur la pédale de frein et maintenez-la appuyée jusqu'à ce que l'étape 4 soit effectuée.
3.	Sur boîte automatique, amenez le levier sélecteur sur P.
4.	Serrage du frein à main ⇒ page 184.
5.	Tournez la clé de contact en position ⇒ page 169, fig. 116 Ⓞ.	Appuyez brièvement sur le bouton de démarrage ⇒ page 170, fig. 117. Si vous ne pouvez pas couper le moteur, effectuez une coupure d'urgence ⇒ page 172.
6.	Sur boîte mécanique, engagez la 1re vitesse ou la marche arrière.

Coupure d'urgence sur les véhicules avec KESSY

Lorsque vous ne pouvez pas arrêter le moteur après avoir appuyé brièvement sur le bouton de démarrage ⇒ page 170, fig. 117 vous devez effectuer une coupure d'urgence :

- Appuyez deux fois sur le bouton de démarrage page 170, fig. 117 en l'espace d'une seconde ou appuyez une fois pendant plus de deux secondes .

Avertissement

N'arrêtez jamais le moteur tant que le véhicule est en marche. Cela peut entraîner la perte du contrôle du véhicule, des accidents et de graves blessures.

Avertissement (suite)

• Les sacs gonflables et les rétracteurs de ceintures sont hors fonction lorsque le contact d'allumage est coupé.
• Le servofrein ne fonctionne pas lorsque le moteur est arrêté. Il faut plus de force pour arrêter le véhicule.
• La direction assistée ne fonctionne pas lorsque le moteur est arrêté. Il faut plus de force pour tourner le volant.
• Lorsque vous retirez de la clé de contact, il est possible que le blocage de direction s'enclenche et que vous ne puissiez plus manoeuvrer.

Avis

Avant d'arrêter le moteur ayant été fortement sollicité pendant une période prolongée, laissez-le tourner en position neutre afin d'éviter une accumulation de chaleur dans le compartiment-moteur.

Avis

Si, sur les véhicules avec KESSY, le levier sélecteur ne se trouve pas en position P, le verrouillage électronique de colonne de direction ne se verrouille pas et le véhicule ne peut pas être verrouillé à l'aide des poignées de porte avant ou de la clé à radiocommande.

i Sur la boîte de vitesses automatique, la clé de contact peut uniquement être retirée lorsque le levier sélecteur se trouve en position P.

Après l'arrêt du moteur, le ventilateur du radiateur dans le compartiment-moteur peut continuer à tourner pendant quelques minutes même lorsque le contact d'allumage est coupé ou que la clé de contact est retirée. Le ventilateur de radiateur se désactive automatiquement.

Antidémarrage électronique

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 168 et tenez-en compte.

L'antidémarrage empêche le démarrage non autorisé du véhicule.

Véhicules avec clé de contact

Un microprocesseur est intégré à la clé de contact. Il permet de désactiver automatiquement l'antidémarrage lorsque vous insérez la clé de contact dans le contact-démarreur.

L'antidémarrage électronique est activé automatiquement dès que vous retirez la clé de contact du contact-démarreur.

C'est la raison pour laquelle le moteur ne peut être démarré qu'avec une clé d'origine Volkswagen correctement codée. Des clés de véhicule codées sont disponibles auprès de votre Partenaire Volkswagen.

En cas d'utilisation d'une clé de contact non appropriée, le message SAFE ou Antidémarrage activé! apparaît sur l'afficheur du combiné d'instruments. Vous ne pouvez alors pas faire démarrer le véhicule.

Véhicules avec système sans clé de fermeture et de démarrage KESSY

Un microprocesseur est intégré à la clé de contact. L'antidémarrage est automatiquement désactivé, lorsqu'une clé de contact appropriée se trouve dans le véhicule au moment du démarrage.

L'antidémarrage électronique est activé automatiquement dès que vous retirez la clé de contact du véhicule.

C'est la raison pour laquelle le moteur ne peut être démarré qu'avec une clé d'origine Volkswagen correctement codée. Des clés de véhicule codées sont disponibles auprès de votre Partenaire Volkswagen.

En cas d'utilisation d'une clé de contact non autorisée, ou si la communication entre le véhicule et la clé de contact est perturbée, le message SAFE ou Antidémarrage activé! apparaît sur l'afficheur du combiné d'instruments. Dans ce cas, effectuez un démarrage d'urgence page 171. Vous ne pouvez pas mettre en marche le véhicule avec une clé inappropriée.

Le fonctionnement irréprochable du véhicule n'est garanti que par l'utilisation de clés d'origine Volkswagen.

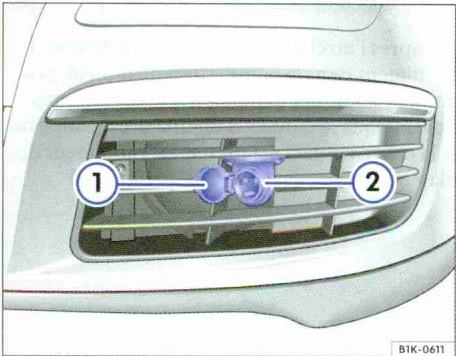

Fig. 119 Dans le pare-chocs avant gauche : prise du réchauffage du moteur.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 68 et tenez-en compte.

Lors du réchauffage du moteur, le liquide de refroidissement est lentement réchauffé par une résistance chauffante alors que le véhicule est à l'arrêt. Pour ce faire, les câbles fournis doivent être branchés à une prise de courant de 230 volts ou de 115 volts, par ex. dans un garage. Lorsque le liquide de refroidissement est suffisamment réchauffé, le moteur atteint sa température de fonctionnement beaucoup plus rapidement après son démarrage. Ceci a pour effet de réduire la consommation de carburant ou les émissions polluantes pendant la phase de montée en température.

En fonction de la température extérieure, le réchauffage du moteur peut durer jusqu'à 3 heures.

Branchement du réchauffage de moteur

• Utilisez uniquement les câbles fournis.
• Tous les câbles et toutes les fiches utilisés doivent être en bon état ⇒ ⚠.
  • Ouvrez le capuchon ⇒ fig. 119 ①.
• Branchez le câble de connexion dans la prise ②.

- Reliez le câble de connexion au câble d'alimentation.

- Branchez le câble d'alimentation à une prise de 230 volts ou de 115 volts mise à la terre et protégée de l'eau.

TEST A 3 4 I-ON I-ON B1K-0228

Fig. 120 Disjoncteur du réchauffage de moteur.

- Avant de démarrer le moteur, débranchez toujours le câble de connexion et fermer le capuchon ①.

Disjoncteur

Sur le câble d'alimentation se trouve un boîtier avec un disjoncteur. Le disjoncteur se déclenche lorsqu'une tension de contact dangereuse survient.

Le déclenchement du disjoncteur doit être régulièrement testé au cas où il se déclenche ⇒ tableau, page 174. Si vous n'utilisez qu'occasionnellement le réchauffage de moteur, testez le disjoncteur une fois par mois. Si vous utilisez régulièrement le réchauffeur de moteur, Volkswagen vous recommande de tester le disjoncteur une fois par semaine.

• Ouvrez le boîtier.
• Appuyez sur la touche TEST ⇒ fig. 120 ③, jusqu'à ce que le disjoncteur se déclenche.
• Tirez le levier ④ vers le haut jusqu'à ce qu'il s'encliquette. L'indicateur I-ON doit être visible.
  • Fermez le boîtier.

Indicateur dans le disjoncteur Ⓐ

0-OFF: disjoncteur pas opérationnel

I-ON: disjoncteur opérationnel

Avertissement

L'utilisation de prises de courant et de câbles d'alimentation inappropriés ou endommagés, une utilisation non conforme des accessoires électriques ainsi que le non-respect de mesures de sécurité d'ordre général risquent d'entraîner des courts-circuits, des accidents, des blessures et des décharges électriques mortelles.

Avertissement (suite)

• Contrôlez l'état des fiches et des câbles avant chaque utilisation. Il ne faut jamais utiliser de câbles et de fiches endommagés.
• Ne procédez jamais à des modifications ou des réparations sur les composants électriques.
• Protégez les fiches, les câbles d'alimentation et le disjoncteur de l'eau et de l'humidité.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins d'alerte et de contrôle 177

Pédales 178

Boîte mécanique : engagez une vitesse ..... 178

Boîte automatique : engagement d'une vitesse ... 179

Passage des rapports avec la commande Tiptronic 181

Conduite avec boîte automatique 182

Recommendation de rapport 183

Les remarques relatives à la boîte de vitesse automatique contenues dans ce chapitre s'appliquent à la boîte automatique et à la boîte DSG® à double embrayage.

L'engagement de la marche arrière et l'activation du contact d'allumage entraînent ce qui suit :

• Le feu de recul s'allume.

- Le climatiseur se met automatiquement en mode recyclage de l'air ambiant pendant que vous reculez.

- Si l'essuie-glace avant est activé, l'essuie-glace arrière se met en marche.

- Le système d'aide au stationnement, le système optique d'aide au stationnement ainsi que la caméra de recul s'enclenchent.

Informations complémentaires

• Cadrans ⇒ page 19

• Freinez, arrêtez-vous et garez-vous ⇒ page 184

• Climatisation ⇒ page 220

- Système d'aide au stationnement ⇒ page 200

- Assistant aux manœuvres de stationnement (Park Assist) page 204

• Caméra de recul (Rear Assist) page 207
• Gestion moteur et épuration des gaz d'échappement page 305
  • Fermeture ou ouverture d'urgence ⇒ page 313

Avertissement

Une accélération rapide peut entraîner une perte de traction, conduire à un dérapage et à un décrochage du véhicule.

- Utilisez le Kick-down ou accélérez rapidement uniquement lorsque les conditions météorologiques, de la route et de la circulation le permettent.

Avertissement

Le fait de freiner en permanence entraîne une surchauffe des freins. Cela réduit considérablement la puissance de freinage, augmente la distance de freinage et conduit, dans certaines circonstances, à une défaillance totale du système de freinage.

Avis

• Si vous n'êtes pas vraiment obligé de freiner, ne faites jamais « patiner » les freins en exerçant une légère pression sur la pédale. Cela entraîne la surchauffe des freins et allonge par conséquent la distance de freinage et provoque une usure importante.
• Avant d'aborder une descente longue et à forte déclivité, réduisez votre vitesse, rétrogradez ou sélectionnez un rapport inférieur. Vous profitez alors du frein moteur et soulagez les freins.

Freinez par intermittence.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 176 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
[7V8T]	La boîte DSG® à double embrayage à 7 rapports est en surchauffe.	Arrêtez de rouler!Laissez refroidir le levier sélecteur en position P.Si l'avertissement ne s'éteint pas votre, arrêtez de roulez et faites appel à un spécialiste. Des dégâts importants risquent sinon de survenir sur la boîte de vitesses⇒ page 182.
[26ZZ]	N'enfoncez pas la pédale de frein!	Appuyez à fond sur la pédale de frein.
	N'enfoncez pas la pédale de frein!	Appuyez sur la pédale de frein pour passer une vitesse⇒ page 184.

Clignote	cause éventuelle	Pour y remédier
[4T80]	La touche de blocage du levier sélecteur n'est pas encliquetée. Cela empêche tout démarrage.	Encliquetez le blocage du levier sélecteur ⇒ page 180.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

- Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.

Avertissement (suite)

• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

3 2 1 BTT-0245

Fig. 121 Pédales sur véhicules avec boîte de vitesses mécanique ① : accélérateur, ② pédale de frein, ③ pédale d'embrayage

2 1 BTT-0246

Fig. 122 Pédales sur véhicules avec boîte automatique : ① accélérateur, ② pédale de frein.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 176 et tenez-en compte.

L'utilisation et la liberté de mouvement de toutes les pédales ne doivent en aucun cas être entravées par des objets ou des tapis de sol.

N'utilisez que des tapis de sol laissant la zone du pédalier libre et étant fixés au plancher sans risque de glisser.

En cas de défaillance d'un circuit de freinage, vous devez enfoncer la pédale de frein plus profondément que d'habitude pour obtenir l'immobilisation du véhicule.

Avertissement

Les objets se trouvant dans le plancher côté conducteur peuvent entraver l'actionnement des pédales. Il peut s'ensuivre des accidents et des blessures graves.

• L'actionnement des pédales ne doit jamais être entravé.
• Fixez le tapis de sol au plancher pour qu'il évite de glisser.
• Ne posez jamais de tapis ou d'autres revêtements de sol sur ceux qui sont déjà installés.
• Veillez à ce qu'il n'y ait aucun objet sur le plancher du côté du conducteur.
• Retirez les objets se trouvant dans la partie du plancher côté conducteur.

Boîte mécanique : engagez une vitesse

1 3 5 R 2 4 6 R 135 246 BTT-0059

Fig. 123 Grille des vitesses de la boîte mécanique à 5 ou 6 vitesses.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 176 et tenez-en compte.

Les positions des différentes vitesses sont représentées sur le levier de vitesses fig. 123.

• Appuyez sur la pédale d'embrayage et maintenez-la.
• Mettez le levier de vitesses dans la position souhaitée.

Dans certains pays, il faut appuyer à fond sur la pé- dale d'embrayage afin de démarrer le moteur.

Passage de la marche arrière

• Appuyez à fond sur la pédale d'embrayage et maintenez-la lorsque le véhicule est à l'arrêt.
  • Poussez le levier de vitesses vers le bas.
• Amenez le levier de vitesses au maximum vers la gauche puis poussez-le en avant dans la position de la marche arrière page 178, fig. 123 ⑧ .

Avertissement

Quand le moteur tourne, le véhicule se déplace dès qu'une vitesse est enclenchée et que vous levez le pied de la pédale d'embrayage. Ceci est également valable lorsque le frein à main est serré.

Avertissement (suite)

- N'enclenchez jamais la marche arrière lorsque le véhicule roule.

Avis

Suivez ce qui suit afin d'éviter des endommagements et une usure prématurée :

• En conduisant, ne posez pas votre main sur le levier de vitesses. La pression de la main se transmet aux fourchettes de commande de la boîte de vitesses.
• Appuyez toujours à fond sur la pédale d'embrayage lors du changement de vitesse.
• En côte, n'immobilisez pas le véhicule en faisant « patiner » l'embrayage.

Boîte automatique : engagement d'une vitesse

P R N D S BTT-0060

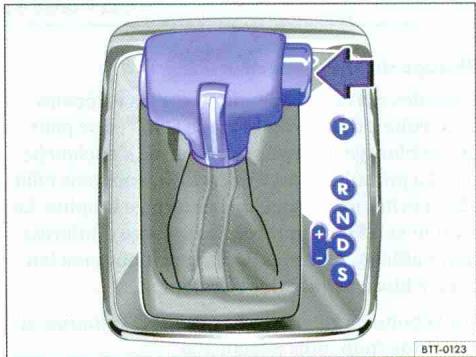

Fig. 124 Véhicules à direction à gauche : levier sélecteur de la boîte automatique avec touche de blocage (flèche).

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 176 et tenez-en compte.

Lors du changement de position du levier sélec- teur le cas échéant, appuyez sur la pédale de frein et enfoncez la touche de blocage du levier sélec-

Fig. 125 Véhicules à direction à droite : levier sélecteur de la boîte automatique avec touche de blocage (flèche).

teur dans le sens de la flèche ⇒ fig. 124 ou ⇒ fig. 125.

Lorsque le contact d'allumage est mis, la position actuelle du levier de vitesses apparaît sur l'afficheur du combiné d'instruments.

Position du levier sé-lecteur	Désignation	Signification ⇒ ⚠️
P	Frein de parking	Les roues motrices sont bloquées mécaniquement.Engagez-le uniquement lorsque le véhicule est à l'arrêt. Pour dé-sengager la position du levier sélecteur, appuyez sur la pédale de frein et mettez le contact d'allumage.
R	Marche arrière	La marche arrière est engagée.Engagez-la uniquement lorsque le véhicule est à l'arrêt.
N	Point mort	Le point mort de la boîte de vitesses est engagé. Aucune force motrice n'est transmise aux roues et il n'y a pas de frein-moteur.
D	Position permanente de marche avant(programme normal)	Le passage des rapports de marche avant est automatique. Ce processus est fonction de la charge du moteur, de votre style de conduite et de la vitesse à laquelle vous conduisez.
S	Position permanente de marche avant(programme sport)	la boîte de vitesses monte tous les rapports de marche avant automatiquement plus tard et les descend automatiquement plus tôt que dans la position D du levier sélecteur afin d'exploiter pleinement les réserves de puissance du moteur. Ce processus est fonction de la charge du moteur, de votre style de conduite et de la vitesse à laquelle vous conduisez.

Blocage du levier sélecteur

Dans des cas rares cependant, sur les véhicules avec boîte à double embrayage DSG ^ , il se peut que le blocage du levier sélecteur ne s'enclenche pas. La propulsion du véhicule est alors sans effet afin d'éviter tout risque de démarrage inopiné. Le témoin vert (S) clignote et un message d'information s'affiche. Procédez comme suit pour enclencher le blocage du levier sélecteur :

Sur la boîte de vitesses à 6 rapports : actionnez la pédale de frein, puis relâchez-la.

Sur la boîte de vitesses à 7 rapports : mettez le levier de vitesses en position P ou N puis engagez une vitesse.

Avertissement

L'engagement d'une mauvaise position du levier de vitesses peut entraîner la perte de contrôle du véhicule et un accident.

• N'accélérez pas lorsque vous engagez une vitesse.
• Lorsque le moteur tourne et qu'un rapport a été sélectionné, ne relâchez pas la pédale de frein sans faire attention.
• N'enclenchez jamais la marche arrière ou le frein de parking lorsque le véhicule roule.

Avertissement

Des déplacements involontaires du véhicule risquent de provoquer de graves blessures.

• En tant que conducteur, vous ne devez jamais quitter votre siège alors que le moteur tourne et qu'un rapport est enclenché. Si vous devez quitter votre véhicule lorsque le moteur tourne, vous devez toujours serrer le frein à main et mettre le levier sélecteur en position P.
• Lorsque le moteur tourne et que le rapport D, S, ou R est engagé, il est nécessaire d'immobiliser le véhicule en enfonçant la pédale de frein. Même lorsque le moteur tourne au ralenti, la transmission de la force motrice n'est pas entièrement interrompue et le véhicule « rampe ».

Avis

Lorsque le véhicule est à l'arrêt et que le frein à main n'est pas tiré, et que la pédale de frein est relâché en position P, il est possible que le véhicule avance ou recule de quelques centimètres.

Si vous engagez par inadvertance le levier sélecteur dans la position N pendant la route, levez le pied de l'accélérateur. Attendez que le régime moteur soit au point mort avant d'engager de nouveau un rapport.

P R N D S + - BTF-0061

Fig. 126 Levier de vitesses dans la voie de passage Tiptronic (véhicules à direction à gauche). Position symétriquement opposée pour les véhicules à direction à droite.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 176 et tenez-en compte.

En cas de boîte automatique, vous pouvez passez les rapports manuellement avec la commande Tiptronic. Lorsque le système se commute sur le programme Tiptronic, le rapport actuel est conservé.

Utilisation de la commande Tiptronic à l'aide du levier de vitesses

• Poussez le levier sélecteur de la position D vers la droite dans la voie de passage Tiptronic au chap. Boîte automatique : engagement d'une vitesse, page 179.
• Imprimez au levier sélecteur une impulsion vers l'avant ⊕ ou vers l'arrière ⊖ pour passer les rapports ⇒ fig. 126.

Utilisation de la commande Tiptronic à l'aide des palettes

- Dans le programme de conduite D ou S actionnez les palettes au volant fig. 127.

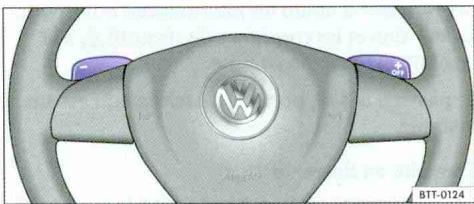

Fig. 127 Volant de direction avec deux palettes pour passage des rapports de la commande Tiptronic.

• Tirez la palette de droite + OFF ou de gauche - vers le volant pour passer les rapports.
• Pour quitter le programme, tirez la palette de droite + OFF vers le volant durant environ une seconde.

Vous quittez également le programme Tiptronic si les palettes ne sont pas activées pendant un moment.

Avis

• Au moment de l'accélération, la boîte de vitesses passe automatiquement au rapport immédiatement supérieur juste avant que le moteur n'atteigne le régime maximum autorisé pour le rapport engagé.
• Quand vous rétrogradez manuellement, la boîte de vitesse change de rapport lorsque le moteur ne risque plus de tourner en surrégime.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 176 et tenez-en compte.

Le passage des rapports de marche avant est automatique.

Plus la déclivité est importante, plus le rapport sélectionné doit être petit. Cela augmente l'effet du frein-moteur. Ne descendez jamais des montagnes ou collines avec le levier sélecteur au point mort N.

• Réduisez votre vitesse.
- Poussez le levier sélecteur de la position D vers la droite dans la voie de passage Tiptronic.
- Imprimez au levier sélecteur une impulsion vers l'arrière, pour rétrograder.

Programme de secours

Lorsque toutes les indications de position du levier sélecteur sont affichées en surbrillance (sur fond clair) sur l'afficheur du combiné d'instruments, il y a dysfonctionnement du système. La boîte automatique se trouve en programme de secours.

Dans le cas de la boîte à double embrayage DSG ^ , il se peut alors, dans certains cas, que vous ne puissiez plus rouler en marche arrière. Faites contrôler sans délai la boîte de vitesses dans un atelier spécialisé.

Protection contre les surcharges en cas de boîte à double embrayage DSG à 6 rapports®

Une surcharge de l'embrayage s'annonce par un à-coup dans le sens de la longueur du véhicule et par le clignotement de l'indicateur de gamme de vitesse. Pour exclure un endommagement au niveau de l'embrayage, celui-ci coupe la transmission de force entre le moteur et la boîte de vitesses. Il n'y a plus de motricité. Lorsque l'embrayage est ouvert automatiquement pour cause de surcharge, appuyez sur la pédale de frein. Attendez quelques secondes avant de continuer votre route.

Surchauffe de la boîte à double embrayage DSG à 7 rapports®

La boîte à double embrayage DSG à 7 rapports peut devenir trop chaude en cas de démarrage fréquent, lorsque le véhicule « rampe » longuement ou en cas de circulation en accordéon. Le témoin d'alerte ⚙ et, le cas échéant, l'apparition d'un

message texte dans le combiné d'instruments vous signale la surchauffe. De plus, un avertisse-ment acoustique peut retentir. Arrêtez-vous et laissez refroidir la boîte de vitesse ⇒ ⚫.

Kick-down

Le dispositif de kick-down permet une accélération maximale.

Lorsque vous appuyez à fond sur l'accélérateur, la boîte automatique rétrograde en fonction de la vitesse et du régime moteur. Toute la puissance d'accélération du véhicule est ainsi exploitée ⇒ ⚠.

Quand le kick-down est activé, le passage automatique au rapport immédiatement supérieur n'a lieu que lorsque le régime-moteur maximal prévu est atteint.

Système de départ automatique

Le système de départ automatique permet de réaliser une accélération maximale départ arrêté.

• Désactivation de l'ASR ⇒ page 184.
- Appuyez sur la pédale de frein avec le pied gauche et maintenez-la appuyée.
- Mettez le levier de vitesses en position S ou dans la voie de passage de la commande Tiptronic.
- Appuyez sur l'accélérateur avec le pied droit jusqu'à ce que le régime moteur atteigne environ 3 200 tr/min.
- Levez le pied gauche du frein.⇒ ⚠. Le véhicule démarre avec une accélération maximale.
• Activez de nouveau l'ASR après le démarrage!

Avertissement

Une accélération rapide peut entraîner une perte de traction, conduire à un dérapage et à un décrochage du véhicule.

- Utilisez le Kick-down uniquement lorsque les conditions météorologiques, de la route et de la circulation le permettent.

Avis

- Lors d'un arrêt en côte avec un rapport engagé, n'essayez pas d'empêcher votre véhicule de rouler en accélérant. La boîte de vitesses automatique risque alors de surchauffer et d'être endommagée.

- Si vous laissez rouler le véhicule en roue libre alors que le moteur est arrêté et que le levier sélecteur se trouve en position N, la boîte automatique est endommagée par manque de lubrification.

N'est pas valable pour les États-Unis et le Canada

Recommandation de rapport

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 176 et tenez-en compte.

Sur certains véhicules, pendant la marche, une recommandation pour le choix d'un rapport économique apparaît sur l'afficheur du combiné d'instruments sous forme de valeur.

Indication	Signification
	Rapport sélectionné de manière optimale.
↑	Recommandation invitant à engager un rapport supérieur.
↓	Recommandation invitant à engager un rapport inférieur.

Informations relatives au « nettoyage » du filtre à particules

La commande du système d'échappement détecte un filtre à particules obstrué et favorise l'autonettoyage du filtre à particules par le biais d'une recommandation ciblée. Pour cela, il peut s'avérer

nécessaire de rouler exceptionnellement à un régime moteur plus élevé page 305.

Attention

La recommandation de rapport ne constitue qu'une aide et ne saurait remplacer la vigilance du conducteur.

- Le conducteur porte l'entière responsabilité du choix correct de la vitesse engagée dans toutes les situations de conduite (par ex. lors d'un dépassement, lors de parcours en montagne et en cas de traction d'une remorque).

Un rapport sélectionné de manière optimale permet d'économiser du carburant.

L'affichage de la recommandation de rapport disparaît lorsque la pédale d'embrayage actionnée.

L'affichage de la recommandation de rapport peut être désactivé dans un atelier sépé. Volkswagen vous recommande pour cela artenaire Volkswagen.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins d'alerte et de contrôle 185

Frein à main 186

Stationnement 187

Informations sur le freins 187

Systèmes d'assistance de freinage 189

Activation et désactivation de l'ASR 190

Liquide de frein 190

Les systèmes d'assistance de freinage sont l'ABS, l'AFU, l'EDS, l'ASR et l'ESP.

Informations complémentaires :

• Traction d'une remorque ⇒ page 142
- Systèmes d'assistance au démarrage ⇒ page 197
- Roues et pneus page 280
- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation. Le supplément de sécurité qu'apportent les systèmes d'assistance de freinage ne doit pas vous inciter à prendre des risques.

• Restez toujours attentif et ayez un comportement responsable au volant.
• L'efficacité des systèmes d'assistance au freinage dépend de l'adhérence des pneus.
• Sur chaussées glissantes, accélérez avec prudence.

Avertissement (suite)

- Si un système effectue une régulation, levez le pied de l'accélérateur.

Avertissement

La conduite avec des plaquettes de frein usées ou avec un système de freinage perturbé risque de provoquer des accidents ainsi que de graves blessures.

• En cas de dysfonctionnement, arrêtez-vous immédiatement et essayez de remédier au dysfonctionnement.
• Faites remplacer sans délai les plaquettes de frein usées.

Avertissement

Un stationnement inapproprié peut entraîner des accidents ainsi que de graves blessures.

• Ne laissez jamais à bord des enfants ou des personnes dépendant de l'aide d'autrui. Vous pourriez désactiver le frein à main, activez le levier sélecteur ou le levier de vitesses pour que le véhicule se mette en mouvement. Cela peut provoquer des accidents ainsi que de graves blessures.
• Prenez toutes les clés lorsque vous quittez le véhicule. Des enfants ou des personnes n'y étant pas autorisées pourraient démarrer le moteur ou activer les équipements électriques comme les lève-glaces.
• Garez le véhicule sur un sol approprié. Ne mettez pas en danger les autres usagers de la route.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 184 et tenez-en compte.

Allumé	cause éventuelle ⇒ ⚠️	Pour y remédier
(1) / BRAKE	Frein à main serré	⇒ page 186
	Dysfonctionnement système de freinage.	307 Arrêtez de rouler !Faites appel à un spécialiste ⇒ page 188.
	Niveau de liquide de frein insuffisant.	307 Arrêtez de rouler !Contrôlez le niveau de liquide de frein ⇒ page 191.
	Figurant en plus du témoin de contrôle ABS (Ⓧ) ou.ABS:ABS défaillant.	Rendez-vous dans un atelier spécialisé !
(S)	N'enfoncez pas la pédale de frein !	Appuyez à fond sur la pédale de frein.
BRAKE WEAR	Plaquettes de frein avant usées.	Rendez-vous immédiatement dans un atelier spécialisé. Contrôlez toutes les plaquettes de frein et faites-les remplacer si nécessaire.
	Désactivation de l'ESP liée au système.	Coupez et remettez le contact d'allumage.
	Dysfonctionnement ESP.	Rendez-vous dans un atelier spécialisé !
	Figurant en plus du témoin de contrôle ABS (Ⓧ) ou.ABS:Dysfonctionnement ABS.	Rendez-vous dans un atelier spécialisé ! Vous pouvez freiner le véhicule mais l'ABS n'interviendra pas.
	La batterie du véhicule a été reconnectée.	⇒ page 261
(ABS) / ABS	Figurant en plus du témoin de contrôle ABS (Ⓧ) ou.ABS:Dysfonctionnement ABS.	Rendez-vous dans un atelier spécialisé ! Vous pouvez freiner le véhicule mais l'ABS n'interviendra pas.
	Figurant en plus du témoin d'avertissement (Ⓧ), ouBRAKE:ABS dé-faillant.
	N'enfoncez pas la pédale de frein.	Appuyez sur la pédale de frein pour passer une vitesse ⇒ page 176.

Clignote	cause éventuelle	Pour y remédier
	Le témoin clignote rapidement : ESP en phase de régulation.	Levez le pied de l'accélérateur. Adaptez votre style de conduite en fonction de l'état de la chaussée.
	Le témoin de contrôle clignote lentement : ASR désactivé manuellement.	Activation de l'ASR

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument briève-

ment lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.

Avertissement (suite)

• Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

Frein à main

Fig. 128 Entre les sièges avant : frein à main.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 184 et tenez-en compte.

Serrage du frein à main

• Tirez le levier du frein à main au maximum vers le haut.
• Le frein à main est tiré si le témoin (⑨) ou BRAKE est allumé dans le combiné d'instruments et lorsque le contact d'allumage est mis ⇒ page 185.

Desserrage du frein à main

- Tirez légèrement le levier vers le haut et appuyez sur la touche de blocage fig. 128 (flèche).

• Abaissez le levier de frein à main.

Avertissement

L'utilisation non conforme du frein à main peut entraîner des accidents et des blessures graves.

• N'utilisez jamais le frein à main pour freiner le véhicule, excepté en cas d'urgence. La distance de freinage est nettement plus longue et le véhicule risque de décrocher. Utilisez toujours la pédale de frein.
• Ne conduisez jamais avec le frein à main légèrement serré. Le frein peut faire une surchauffe et cela peut nuire au bon fonctionnement du système de freinage. De plus, ceci conduit à l'usure prématurée des garnitures de frein arrière.
• N'accélérez jamais par inadvertance lorsqu'un rapport a été sélectionné ou une vitesse engagée à partir du compartiment-moteur. Le véhicule peut se déplacer même lorsque le frein à main est serré.

Si vous roulez à plus de 6 km/h environ avec le frein à main serré, un signal sonore

retentit.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 184 et tenez-en compte.

Veuillez respecter les dispositions légales pour le stationnement d'un véhicule.

Stationnement du véhicule

Effectuez les opérations uniquement dans l'ordre indiqué.

• Garez le véhicule sur un sol approprié ⇒ ⚠.
- Enfoncez la pédale de frein et maintenez-la dans cette position jusqu'à ce que le moteur s'arrête.
- Serrage du frein à main ⇒ page 186.
- Boîte automatique : amenez le levier sélecteur en position P.
- Coupez le moteur et retirez la clé de contact.
- Le cas échéant, tournez légèrement le volant de direction pour que le dispositif de blocage de la direction s'enclenche.
- Sur boîte mécanique, engagez la 1re vitesse.
- Faites sortir tous les occupants du véhicule.
- Emportez toutes les clés du véhicule si vous devez quitter le véhicule.
• Verrouillage du véhicule.

en montée et en descente

Avant de retirer la clé de contact du contact-démarreur, tournez le volant de manière à ce que le véhicule heurte le trottoir avec ses roues avant s'il se met en mouvement.

Avertissement

Les pièces du système d'échappement deviennent très chaudes et peuvent causer des incendies.

- Garez le véhicule de telle sorte que les pièces du système d'échappement ne soient pas en contact avec des matières facilement inflammables se trouvant sous le véhicule, comme des herbes sèches.

Avis

- Conduisez prudemment en cas de places de stationnement avec bordures de trottoir élevées ou avec délimitations fermes. Étant donné que ces obstacles dépassent du sol, elles peuvent endommager le pare-chocs ainsi que d'autres pièces du véhicule lorsque vous vous garez ou lorsque vous quittez la place de stationnement. - Conduisez prudemment lorsque vous franchissez des entrées de terrain, des crêtes, des trottoirs ou d'autres types de sols. Lorsque vous les franchissez, vous risquez d'endommager les éléments bas du véhicule tels que le pare-chocs, le becquet, les trains roulants, le moteur ou le système d'échappement.

Informations sur le freins

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 184 et tenez-en compte.

Des plaquettes de frein neuves ne permettent pas, pendant les 200 à 300 premiers kilomètres, de développer les forces de frottement optimales et doivent d'abord être « rodées » ⇒ ⚠. L'efficacité du freinage, légèrement réduite, peut alors être compensée par une pression plus importante sur la pédale de frein. Évitez les fortes sollicitations du frein pendant le rodage.

L'usure des plaquettes de frein dépend principalement des conditions d'utilisation et du style de conduite. Si vous circulez surtout en ville, effectuez souvent de courts trajets ou si votre style de conduite est plutôt sportif, Volkswagen vous con-

seille de faire vérifier régulièrement l'épaisseur des plaquettes de frein dans un atelier spécialisé comme indiqué dans le Plan d'Entretien.

La conduite avec des freins mouillés, par ex. après la traversée de flaques d'eau, suite à de fortes pluies, après un lavage auto ou, en hiver, en raison du givre qui s'est formé sur les plaquettes de frein, entraîne une perte d'efficacité du freinage. Les freins doivent d'abord être « séchés par freinage » ⇒ ⚠.

La conduite sur des routes sur lesquelles du sel de déneigement a été répandu peut entraîner une perte d'efficacité totale du freinage si vous n'avez pas freiné pendant une durée prolongée. La pellicule de sel qui s'est formée sur les disques et pla-

quettes de frein doit d'abord être éliminée par abrasion lors du freinage.

Les longues périodes d'immobilisation, un faible kilométrage ainsi qu'une faible sollicitation des freins favorisent la corrosion sur les disques de frein ainsi que l'encrassement des plaquettes de frein. En cas de faible sollicitation des plaquettes de frein et en cas de corrosion, Volkswagen vous recommande de nettoyer les disques de frein et les plaquettes de frein en effectuant à plusieurs reprises des freinages brusques lorsque vous roulez à une vitesse élevée. Toutefois, ne mettez pas en danger les autres usagers de la route ⇒ ⚠.

Dysfonctionnement du système de freinage

Si la distance de freinage s'allonge soudainement, il se peut qu'un circuit de freinage présente une défaillance. Rendez-vous dans les plus brefs délais dans l'atelier spécialisé le plus proche afin d'éliminer ce dysfonctionnement. Roulez alors à vitesse réduite et adaptez-vous aux distances de freinage plus longues et à la pression plus forte que vous devez exercer sur la pédale.

Servofrein

Le servofrein ne fonctionne que lorsque le moteur tourne, et augmente la pression que vous exercez sur la pédale de frein.

Vous devez appuyer plus fortement sur la pédale de frein, par ex. en cas de remorquage sans servofrein. La distance de freinage s'allonge ⇒ ⚠.

Avertissement

Des plaquettes de frein neuves doivent être rodées car au début, elles ne disposent pas d'une efficacité de freinage optimale.

- Roulez donc avec la prudence qui s'impose pendant les 300 premiers kilomètres.

Avertissement

La conduite sans servofrein peut allonger considérablement la distance de freinage et risque ainsi de provoquer des accidents et des blessures graves.

• Ne laissez jamais rouler le véhicule en roue libre alors que le moteur est arrêté.
• Lorsque le servofrein ne fonctionne pas (par ex. en cas de remorquage), l'effort à exercer sur la pédale est nettement plus important.

Avertissement

Lorsque vous nettoyez le système de freinage, le véhicule risque de décrocher à cause d'un freinage trop brusque.

• Ne freinez que lorsque les conditions météorologiques, l'état de la chaussée ainsi que les conditions de circulation sont convenables.
• Ne mettez pas en danger d'autres usagers de la route.

Avis

• Si vous n'êtes pas vraiment obligé de freiner, ne faites jamais « patiner » les freins en exerçant une légère pression sur la pédale. Cela entraîne la surchauffe des freins et allonge par conséquent la distance de freinage et provoque une usure importante.
• Avant d'aborder une descente longue et à forte déclivité, réduisez votre vitesse, rétrogradez ou sélectionnez un rapport inférieur. Vous profitez alors du frein moteur et soulagez les freins. Freinez par intermittence.

Les bequets avant de deuxième monte ou endommagés peuvent gêner la ventilation des freins et entraîner ainsi leur surchauffe.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 184 et tenez-en compte.

Les systèmes d'assistance de freinage ESP, ABS, AFU, ASR et EDS fonctionnent seulement lorsque le moteur tourne et contribuent grandement à la sécurité active.

Programme électronique de stabilisation (ESP)

L'ESP réduit les risques de dérapage et améliore la stabilité directionnelle. Les situations critiques de comportement dynamique comme par ex. une tendance au survirage ou au sous-virage du véhicule ou le patinage des roues motrices sont reconnues par l'ESP. Les interventions de freinage ciblées ou une réduction du couple moteur permettent de stabiliser le véhicule.

L'ESP intègre les systèmes ABS, AFU, ASR et EDS.

Dispositif antiblocage (ABS)

L'ABS empêche le blocage des roues lors du freinage pratiquement jusqu'à l'arrêt du véhicule. Le véhicule reste ainsi maniable même en cas de freinage d'urgence :

• Appuyez sans interruption sur la pédale de frein!
• Ne pompez « pas »!
• Lorsque vous relâchez la pédale de frein, le processus de régulation se désactive.

Le processus de régulation de l'ABS se manifeste par des mouvements pulsatoires de la pédale de frein. Il ne faut cependant pas s'attendre à ce que l'ABS réduise la distance de freinage dans toutes les circonstances. La distance de freinage sur gravillons, ou en cas de neige fraîche sur sol glissant, peut même s'allonger.

Assistance au freinage d'urgence (BAS)

L'assistance au freinage d'urgence et réduire la distance d'arrêt. L'assistance au freinage d'urgence augmente l'efficacité des freins lorsque vous appuyez rapidement sur la pédale de frein dans les situations de freinage d'urgence. L'ABS est ainsi activé plus rapidement et plus efficacement.

Ne relâchez pas la pression exercée sur la pédale de frein ! Lorsque vous relâchez la pédale de frein, l'assistance au freinage d'urgence désactive le servofrein de lui-même.

Antipatinage (ASR)

L'ASR diminue la force motrice du moteur lorsque les roues patinent et adapte la force motrice à l'état de la chaussée. L'ASR facilite le démarrage, les accélérations et les montées en côte, même en cas de conditions défavorables sur la chaussée.

L'ASR peut être activée ou désactivée ⇒ page 190.

Blocage électronique de différentiel (EDS et XDS)

L'EDS permet de freiner une roue qui patine et transmet la force motrice sur les autres roues motrices. Pour éviter la surchauffe du disque de frein de la roue freinée, l'EDS se désactive automatiquement en cas de sollicitation exceptionnellement forte. L'EDS se réactive automatiquement aussitôt le frein refroidi.

La fonction XDS est une extension du blocage électronique de différentiel (EDS). La fonction XDS ne réagit pas à l'antipatinage mais au délestage de la roue avant à l'intérieur du virage lorsque les virages sont pris à vive allure. La fonction XDS exerce une pression sur les freins de la roue à l'intérieur du virage, pour l'empêcher de patiner. La traction est ainsi améliorée et le véhicule reste plus longuement sur la voie souhaitée.

L'ESP ou l'ASR peut fonctionner correctement seulement si les quatre roues sont équipées des mêmes pneus. Des circonférences de roulement de pneus différentes peuvent entraîner une réduction indésirable de la puissance du moteur.

En cas d'anomalie sur l'ABS, l'antipatinage est également désactivé.

Des bruits de fonctionnement du moteur peuvent survenir lors des processus de régul des systèmes décrits.

OFF BTT-0264

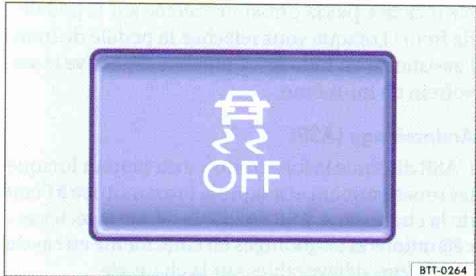

Fig. 129 Dans la console centrale : touche de désactivation et d'activation manuelles de la fonction ASR (véhicules avec ESP).

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 184 et tenez-en compte.

Le programme électronique de stabilisation (ESP) ne fonctionne que lorsque le moteur est en marche et comprend l'ABS, l'EDS et l'ASR.

Vous pouvez désactiver l'ASR en appuyant sur la touche OFF ⇒ fig. 129 ou ASR OFF ⇒ fig. 130 lorsque le moteur tourne. C'est seulement dans les

ASR OFF BT-0307

Fig. 130 Dans la console centrale : touche de désactivation et d'activation manuelles de la fonction ASR (véhicules sans ESP).

situations où la motricité n'est plus suffisante que vous pouvez désactivez l'ASR (entre autres) :

• Pour conduire en neige profonde ou sur sol meuble.
• Pour « désembourber » le véhicule enlisé.

Réactivez ensuite l'ASR en appuyant sur la touche OFF ⇒ fig. 129 ou ASR OFF ⇒ fig. 130.

Liquide de frein

Fig. 131 Dans le compartiment-moteur : bouchon du réservoir de liquide de frein

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 184 et tenez-en compte.

C'est pourquoi le liquide de frein absorbe, avec le temps, l'humidité de l'air ambiant. Mais une te-

neur en eau trop élevée peut, à la longue, entraîner des dégâts par corrosion dans le système de freinage. De plus, le point d'ébullition du liquide de frein est sensiblement abaissé. Si le liquide de frein est trop vieux ou si la teneur en eau est trop élevée, des bulles de vapeur peuvent se former dans le système de freinage lorsque les freins sont fortement sollicités. Ceci réduit l'efficacité du freinage et nuit par conséquent à la sécurité routière ⇒ ⚠.

Spécification du liquide de frein

Afin de garantir un fonctionnement optimal du système de freinage, Volkswagen vous recommande d'utiliser le nouveau liquide de frein conforme à la norme VW 501 14. Il est également possible d'utiliser un liquide de frein répondant aux exigences de la norme US FMVSS 116 DOT 4 ou DIN ISO 4925 CLASS 4. Vous trouverez la spécification sur l'emballage du liquide de frein.

Des liquides de frein appropriés sont disponibles auprès d'un Partenaire Volkswagen.

Niveau du liquide de frein

Le niveau de liquide de frein doit toujours se trouver entre le repère MIN et MAX ou au -dessus du repère MIN ⇒ ⚠.

Le niveau de liquide de frein ne peut pas être contrôlé exactement sur chaque modèle, des pièces du moteur masquant les repères de niveau du réservoir de liquide de frein. Faites appel à un spécialiste !

Vidange de liquide de frein

Il est impératif de faire effectuer la vidange du liquide de frein conformément aux indications figurant dans le Plan d'Entretien. Faites effectuer la vidange du liquide de frein par un spécialiste. Volkswagen vous recommande pour cela le Partenaire Volkswagen. Faites l'appoint avec le nouveau liquide de frein uniquement.

Avertissement

Le liquide de frein est toxique.

- Conservez le liquide de frein uniquement dans son bidon d'origine fermé. D'autres récipients peuvent être à l'origine de confusions.

Avertissement (suite)

- Conservez toujours le liquide de frein hors de la portée des enfants.

Avertissement

Un niveau de liquide de frein trop bas et un liquide de frein trop vieux ou inapproprié réduisent l'efficacité du freinage. Ceci peut porter préjudice à la sécurité routière et entraîner la défaillance des freins.

- Faites contrôler régulièrement le système de freinage ainsi que le niveau de liquide de frein! - Faites effectuer régulièrement la vidange du liquide de frein selon les paramètres du Plan d'Entretien.

Avis

Le liquide de frein endommage la peinture du véhicule. Essuyez immédiatement le liquide de frein se trouvant sur la peinture du véhicule.

Le liquide de frein peut être une source de pollution pour l'environnement. Recueillez guides qui se sont écoulés et éliminez-les dans respect des règles de dépollution en vigueur.

Conduite respectueuse de l'environnement

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Style de conduite économique 192

Conduite avec économie de carburant 193

La consommation de carburant, la pollution, ainsi que l'usure du moteur, des freins et des pneus dépendent principalement de trois facteurs :

• Le style de conduite adopté.
- Les conditions d'utilisation (météorologie, état de la chaussée).
• Les conditions techniques.

Il est possible d'économiser jusqu'à 25% de carburant avec des moyens simples et en fonction du style de conduite.

Avertissement

Une conduite respectueuse de l'environnement ne doit pas mettre en danger d'autres usagers de la route.

- Adaptez toujours votre vitesse et la distance de sécurité par rapport aux véhicules précédents aux conditions météorologiques, à l'état de la chaussée ainsi qu'aux conditions de circulation.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 191 et tenez-en compte.

Passage des rapports plus rapidement

Règle de base : une vitesse plus élevée est toujours plus économique. Règle générale pour la plupart des véhicules : roulez à une vitesse de 30 km/h en 3e, à 40 km/h en 4e et à 50 km/h en 5e.

Lorsque les conditions de la circulation et de conduite le permettent, le fait de « sauter » les rapports lors de la montée en rapport permet d'économiser du carburant.

N'exploitez pas les vitesses à fond. Utilisez la 1ère uniquement pour commencer à rouler et passez rapidement la 2e. Sur les véhicules avec boîte automatique, évitez un Kick-Down.

Les véhicules avec affichage de rapports soutiennent une conduite économique en affichant le moment optimal pour le passage des rapports.

Laisser le véhicule en roue libre

Lorsque vous levez le pied de l'accélérateur, l'alimentation en carburant du moteur est interrompue et la consommation diminue.

Pour cette raison, laissez rouler le véhicule en roue libre lorsque vous vous approchez d'un feu de signalisation rouge. Enfoncez la pédale d'embrayage pour débrayer uniquement lorsque le véhicule devient trop lent ou si la distance de décélération est plus longue. Le moteur continue de tourner au régime de ralenti.

Dans les situations où un stationnement prolongé est probable, coupez le moteur par ex. devant un passage à niveau. À partir d'une durée de stationnement d'env. 20 secondes, le fait de couper le moteur peut s'avérer préférable.

Anticiper et « suivre le courant »

Le fait de freiner et d'accélérer régulièrement augmente considérablement la consommation de carburant. Par une conduite anticipée en respectant une distance suffisamment grande par rapport au véhicule précédent, les variations de la vitesse peuvent être compensées simplement en levant le pied de l'accélérateur. Il n'est absolument pas nécessaire de freiner et d'accélérer activement.

Conduite régulière et sereine

La constance est plus importante que la vitesse: plus votre conduite est régulière, moins la consommation de carburant est importante.

Une vitesse constante et modérée pour des trajets sur autoroute est plus efficace qu'une vitesse et un freinage permanent. En général, vous arriverez à destination aussi rapidement avec un style de conduite constant.

Un style de conduite constant est soutenu par un régulateur de vitesse.

Utilisation raisonnable des consommateurs supplémentaires

Le confort dans le véhicule est agréable et important, mais il faut l'utiliser à bon escient en respectant l'environnement.

Certains équipements augmentent la consommation de carburant lorsqu'ils sont activés (exemples) :

- Système de réfrigération du climatiseur : lorsque le climatiseur produit une différence de température très élevée, il consomme beaucoup d'énergie produite par le moteur. C'est pourquoi il ne faut pas que la température dans le véhicule ne soit pas trop différente par rapport à la température extérieure. Il peut être utile d'aérer le véhicule avant le départ et d'effectuer une courte distance avec les fenêtres ouvertes. Activer seulement ensuite le climatiseur lorsque les fenêtres sont fermées. Laissez les fenêtres fermées lorsque vous roulez à des vitesses élevées. Le fait de laisser les fenêtres augmente la consommation de carburant.

- Désactivez le chauffage de siège une fois qu'il a rempli sa fonction.

- Désactivez le dégivrage du pare-brise et de la glace arrière, lorsque les glaces sont désembuées ou exemptes de givre.

- Laissez le chauffage d'appoint activé lorsque le véhicule est en mouvement page 227.

Autres facteurs qui augmentent la consommation de carburant (exemples) :

• Dysfonctionnement de la gestion moteur

- Conduite en montagne

- Conduite avec remorque

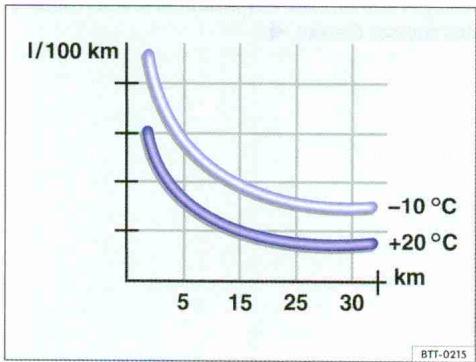

Fig. 132 Consommation de carburant en l/100 km à deux températures ambiantes différentes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 191 et tenez-en compte.

Vous pouvez facilement réduire votre consommation de carburant de 10 à 15 % en adoptant une conduite anticipée et économique.

C'est à l'accélération qu'un véhicule consomme le plus de carburant. La conduite anticipée permet de moins freiner et par conséquent de moins accélérer. Dans la mesure du possible, laissez le véhicule rouler par inertie, par exemple lorsque vous voyez que le prochain feu de signalisation est au rouge.

Éviter les trajets courts

Juste après sa mise en route, le moteur froid consomme nettement plus de carburant. C'est uniquement après quelques kilomètres que le moteur atteint sa température de fonctionnement et que la consommation de carburant redevient normale.

Pour réduire efficacement la consommation de carburant et les émissions polluantes, le moteur et le catalyseur doivent avoir atteint leur température de fonctionnement optimale. Dans ce contexte, la température ambiante est également déterminante.

fig. 132 indique deux consommations de carburant différentes pour le même trajet à +20 °C (+68 °F) et à -10 °C (+14 °F).

Évitez donc les trajets courts superflus et re- groupez les trajets.

Dans des conditions équivalentes, le véhicule consomme plus de carburant en hiver qu'en été.

Le fait de « laisser chauffer » le moteur est non seulement interdit par la loi dans certain pays, mais c'est aussi techniquement superflu et cela gaspille du carburant.

Adaptation de la pression de gonflage de pneus

Une pression de gonflage de pneus correcte réduit la résistance au roulement et par conséquent la consommation de carburant. Il est également possible d'économiser du carburant en augmentant légèrement la pression des pneus (+ 0,2 bar).

En acceptant quelques faibles restrictions au niveau du confort, il est possible de toujours utiliser la pression de gonflage des pneus recommandée pour le véhicule entièrement chargé. Cela s'applique également lorsque vous êtes seul sur la route et sans bagages.

Lors de l'achat de nouveaux pneus, veillez toujours à ce que leur résistance au roulement soit optimale.

Utilisation d'huile moteur superlubrifiante

Huiles-moteurs entièrement synthétiques à faible viscosité, les huiles-moteur superlubrifiantes réduisent la consommation de carburant. Les huiles-moteur superlubrifiantes diminuent la résistance au frottement dans le moteur et se répartissent mieux et plus rapidement en particulier lors d'un démarrage à froid du moteur. L'effet se produit en particulier sur les véhicules effectuant fréquemment des trajets courts.

Surveillez toujours le niveau d'huile-moteur et respectez les périodicités d'entretien (périodicités de vidange d'huile-moteur).

Lors de l'achat d'une huile-moteur, tenez compte des normes des huiles-moteur homologuées par Volkswagen.

Éviter le ballast inutile

Plus un véhicule est léger, plus il est économique et écologique. Un poids supplémentaire de 100 kg augmente par ex. la consommation de carburant jusqu'à 0,3 l/100km.

Retirez tous les objets et ballast inutile du véhicule.

Retrait des superstructures et des pièces rapportées inutiles

Plus un véhicule est aérodynamique, moins il consomme de carburant. Les superstructures et les pièces rapportées comme les galeries porte-ba-

gages ou les porte-vélos diminuent l'aérodynamisme.

C'est pourquoi vous devez retirer les pièces rapportées inutiles et les systèmes de galerie porte-bagages non utilisés, en particulier si vous roulez à des vitesses élevées.

Direction

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins d'alerte et de contrôle 195

Informations concernant la direction 196

Informations complémentaires :

• Démarrage et arrêt du moteur ⇒ page 168
- Batterie du véhicule page 261
- Remorquage page 345

Avertissement

Lorsque l'assistance de direction ne fonctionne pas, le volant est très difficile à tourner. Cela nuit considérablement à la sécurité de conduite.

• Ne laissez jamais rouler votre véhicule en roue libre.
• Ne retirez jamais la clé du contact-démarreur tant que le véhicule n'est pas arrêté. Le dispositif de blocage de la direction risque de s'enclencher et vous ne risquez de ne plus pouvoir manœuvrer le véhicule.

Témoins d'alerte et de contrôle

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 195 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
[h×38]	Direction assistée électromécanique dé-faillante.	Faites contrôler sans délai la direction dans un atelier spécialisé.
[8275]	Direction assistée électromécanique ré-duite.	Faites contrôler sans délai la direction dans un atelier spécialisé.Si le témoin d'alerte jaune s'allume après un nouveau démarrage ou un bref parcours, il n'est pas nécessaire de vous rendre dans un atelier spécialisé.
	La batterie du véhicule a été déconnectée puis reconnectée.	Parcourez un court trajet à une vitesse comprise entre 15 et 20 km/h.

Clignote	cause éventuelle	Pour y remédier
[cx3x]	Dysfonctionnement verrouillage électronique de la colonne de direction.	STOP Arrêtez de rouler!Faites appel à un spécialiste en mesure de vous dépanner!
[7x47]	Colonne de direction vrillée.	Tournez le volant dans un sens puis dans l'autre et appuyez brièvement sur le bouton de démarrage.
	Colonne de direction non verrouillée ou déverrouillée.	Retirez la clé du contact-démarreur et re-mettez le contact. Tenez compte des messages dans l'afficheur du combiné d'instruments le cas échéant.Arrêtez de rouler, si si la direction reste ver-rouillée après l'établissement du contact d'al-lumage. Faites appel à un spécialiste!

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

- Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.

Avertissement (suite)

• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

Informations concernant la direction

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 195 et tenez-en compte.

Verrouillage électronique de la colonne de direction

La colonne de direction est verrouillée, lorsque la porte est ouverte lorsque le contact d'allumage est coupé.

Conditions de verrouillage du verrouillage électronique de la colonne de direction :

• Le véhicule est à l'arrêt.
- Le levier sélecteur est en position P ! .
• Le contact d'allumage est coupé.

Seulement lorsque la porte du conducteur est ouverte et que le contact d'allumage est coupé, le verrouillage électronique de la colonne de direction

Direction assistée électromécanique

Avec la direction assistée électromécanique, l'assistance de direction s'adapte automatiquement à

la vitesse, au couple de braquage et à l'angle de braquage des roues. La direction assistée électromécanique ne fonctionne que lorsque le moteur tourne.

En cas de diminution ou de défaillance de l'assistance de direction, vous devez exercer un effort de braquage nettement plus important que d'habitude.

Fonction de contre-braquage

La fonction de contre-braquage assiste le conducteur dans des situations critiques. Des efforts d'actionnement de la direction supplémentaires aident le conducteur à contre-braquer.

Avis

Si, sur les véhicules avec KESSY, le levier sélecteur ne se trouve pas en position P, le verrouillage électronique de colonne de direction ne se verrouille pas et le véhicule ne peut pas être verrouillé à l'aide des poignées de porte avant ou de la clé à radiocommande.

Systèmes d'assistance à la conduite

Systèmes d'assistance au démarrage

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Mode Start/Stop 198

Assistant de démarrage en côte 199

Informations complémentaires :

• Système d'information Volkswagen page 25
  • Freinez, arrêtez-vous et garez-vous ⇒ page 184
• Roues et pneus page 280
• Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

La technique intelligente des systèmes d'assistance au démarrage ne peut dépasser les limites imposées par les lois de la physique. Le confort accru qui vous est offert par les systèmes d'assistance au démarrage ne doit pas vous inciter à prendre des risques. Le système ne saurait remplacer la vigilance du conducteur.

Avertissement (suite)

• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• Le système d'assistance au démarrage ne peut pas maintenir le véhicule en côte ni freiner suffisamment le véhicule dans les descentes dans toutes les circonstances (par ex. sur un sol glissant ou verglacé).

Avertissement

Un niveau de carburant insuffisant peut causer des accidents et entraîner de graves blessures car le moteur peut s'arrêter à cause de l'alimentation insuffisante en carburant, surtout en montées ou en descentes. Cela peut entraîner une panne de tous les systèmes d'aide à la conduite et d'assistance de freinage et vous risquez de perdre le contrôle du véhicule.

A OFF BTT-0266

Fig. 133 Dans la console centrale : touche du mode Start/Stop

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 197 et tenez-en compte.

En mode Start/Stop, le moteur est automatiquement coupé dans les phases d'arrêt du véhicule. Le moteur redémarre automatiquement lorsque cela est nécessaire.

Véhicules avec boîte mécanique :

• Lorsque le véhicule est à l'arrêt, désengagez la vitesse et relâchez la pédale d'embrayage. Le moteur s'arrête.
• Appuyez sur la pédale d'embrayage pour redémarrer le moteur.

Véhicules à boîte automatique :

• Laissez le pied sur le frein lorsque le véhicule est à l'arrêt. Le moteur s'arrête.
• Levez le pied du frein lors du redémarrage du moteur.
• Dans le cas du levier sélecteur en position P le moteur démarre seulement si vous engagez une autre vitesse.

La fonction s'active automatiquement chaque fois que vous mettez le contact d'allumage. Des informations sur le statut actuel vous sont indiquées sur l'afficheur du combiné d'instruments.

Conditions préalables

• Le conducteur a bouclé sa ceinture de sécurité.

• La porte du conducteur est fermée.
• La capot-moteur est fermé.
• Aucune remorque n'est attelée.
- Le moteur a atteint sa température de fonctionnement.

- Les températures dans l'habitacle se trouvent dans la zone des valeurs de températures préréglées.

- La fonction dégivrage-désembuage du Climatronic n'est pas activée ou la répartition de l'air vers le pare-brise n'est pas réglée sur le Climatic.

- Aucune haute vitesse manuelle de la soufflante (sur le Climatronic) n'a été sélectionnée.

- L'état de charge de la batterie du véhicule est suffisant et la température de la batterie du véhicule n'est ni trop basse ni trop haute.

- L'assistant aux manœuvres de stationnement (Park Assist) n'est pas activé.

• Le véhicule ne se trouve pas en grande montée.
• Le volant n'est pas fortement braqué.
- La marche arrière n'est pas enclenchée.

Activation et désactivation manuelle du mode Start/Stop

• Toutes les conditions préalables doivent être réunies pour effectuer l'activation.
• Appuyez sur la touche (A) dans la console centrale fig. 133.
• Lorsque le mode Start/Stop est désactivé, le témoin intégré à la touche s'allume.

Si le véhicule se trouve en mode Stop lors de la désactivation manuelle du mode Start/Stop, le moteur démarre immédiatement.

Avertissement

Le servofrein ainsi que la direction assistée électromécanique ne fonctionnent pas lorsque le moteur est arrêté.

- Ne laissez jamais rouler le véhicule en roue libre alors que le moteur est arrêté.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 197 et tenez-en compte.

L'assistant de démarrage en côte facilite le démarrage en montée en maintenant activement le véhicule.

Activation automatique de l'assistant de démarrage en côte

Conditions : les conditions 1 à 3 doivent toutes être réunies :

	Boîte mécanique	Boîte automatique
1.	Immobilisez le véhicule arrêté en côte en enfonçant la pédale de frein.
2.	Le moteur tourne « rond ».
3.	Le ler rapport est engagé lors des montées ou la marche arrière est engagée lors des descentes.	Le rapport R, D ou S est sélectionné.
	Lors de l'embrayage, le frein est desserré progressivement.	Au démarrage, le frein est desserré progressivement.

L'assistant de démarrage est immédiatement désactivé :

	Boîte mécanique	Boîte automatique
1.	Dès que l'une des conditions citée sous page 199, Activation automatique de l'assistant de démarrage en côte n'est plus remplie.
2.	Véhicules avec mode Start/Stop : lors du passage au point mort (position neutre).	Lorsque le levier sélecteur se trouve au point mort N.
3.	En cas de dysfonctionnements ou de fonctionnement par à-coups du moteur.
4.	Lorsque le moteur est arrêté ou lorsqu'il cale.	Lorsque le moteur est arrêté.
5.		Dès que l'adhérence d'un pneu devient insuffisante (par ex. en cas de croisement de ponts).

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Système d'aide au stationnement 201

Système optique d'aide au stationnement (OPS) .. 202

Informations complémentaires :

• Assistant aux manœuvres de stationnement (Park Assist) page 204
• Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

Le confort accru qui vous est offert par le système d'aide au stationnement et le système optique d'aide au stationnement ne doit pas vous inciter à prendre des risques. Le système ne saurait remplacer la vigilance du conducteur.

• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• Les surfaces de certains objets et de certains vêtements ainsi que des sources de bruit extérieures ne peuvent pas réfléchir les signaux des capteurs du système d'aide au stationnement ou entraver le bon fonctionnement de celui-ci.
• Les capteurs comportent des zones mortes dans lesquelles les personnes et les objets ne peuvent pas être détectés.

Avertissement (suite)

- Observez toujours la périphérie du véhicule, étant donné que les jeunes enfants, les animaux et les objets ne sont pas toujours détectés par les capteurs.

Avis

• Dans certaines circonstances, les capteurs ne peuvent pas détecter des objets comme par ex. des timons de remorques, barres, clôtures, poteaux minces ou arbres, ce qui risque d'endommager le véhicule.
• Si le système d'aide au stationnement a déjà détecté et signalé un obstacle par le biais d'avertissements, des obstacles particulièrement bas ou hauts peuvent disparaître de la plage de mesure du système d'aide au stationnement lorsque le véhicule se rapproche et ne plus être détectés. La présence de ces objets ne peut donc plus être signalée. Si l'avertissement du système d'aide au stationnement est ignoré, il peut s'ensuivre des dommages considérables sur le véhicule.
• Afin d'assurer le bon fonctionnement du système, veillez à ce que les capteurs situés dans les pare-chocs soient toujours propres et exempts de neige, de givre et de glace et à ce qu'ils ne soient pas couverts.
• Les capteurs situés dans le pare-choc peuvent être endommagés ou déréglés par des chocs, par ex. lors de manoeuvres de stationnement.
• En cas de nettoyage des capteurs à haute pression ou à la vapeur, n'exposez les capteurs au jet direct que pendant un bref instant et respectez toujours une distance supérieure à 10 cm.

PΔ BTT-0267

Fig. 134 Dans la console centrale : touche d'activation ou de désactivation du système d'aide au stationnement.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 200 et tenez-en compte.

Le système d'aide au stationnement vous aide lorsque vous manœuvrez pour vous garer. Lorsque le véhicule se rapproche d'un obstacle situé à l'avant ou à l'arrière, un signal sonore intermittent plus aigu ou plus grave retentit plus ou moins fort retentit en fonction de la distance. Plus la distance est courte, plus les intervalles du signal sont courts. Lorsque le véhicule est très proche de l'obstacle, un signal sonore retentit en permanence.

Activation et désactivation du système d'aide au stationnement

- Lorsque le contact d'allumage est mis, appuyez sur la touche _### fig. 134.

- Activation automatique : engagez la marche arrière.

- Désactivation automatique : roulez à une vitesse supérieure à 15 km/h.

Fig. 135 Capteurs du système d'aide au stationnement avant du pare-chocs

Lorsque la fonction est activée, le témoin intégré à la touche s'allume.

Particularités du système d'aide au stationnement

• L'aide au stationnement ne peut pas être activé si le dispositif d'attelage de première monte est raccordé électriquement à la remorque.
• Dans certains cas, le système d'aide au stationnement considère la présence d'eau sur les capteurs comme un obstacle.
• Si la distance reste inchangée, le signal sonore intermittent faiblit peu de temps après. Lorsque le signal sonore retentit en permanence, le volume reste constant.
• Un Partenaire Volkswagen peut régler le volume des signaux sonores.

Un dysfonctionnement du système d'aide au stationnement est indiqué par un bref signal lors de la première activation et par le clignote-ment du témoin dans la touche. Désactiver le système d'aide au stationnement à l'aide de la touche puis faites le contrôler immédiatement par un atelier spécialisé.

B C A BTT-0126

Fig. 136 Affichage sur l'écran de l'OPS : Ⓐ obstacle repéré dans la zone de collision. Ⓑ Obstacle repéré dans le segment. Ⓒ Zone balayée à l'avant du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 200 et tenez-en compte.

Le système optique d'aide au stationnement est un complément du système d'aide au stationnement page 201 mais aussi de l'assistant aux manœuvres de stationnement page 204.

B A BTT-0127

Fig. 137 Affichage sur l'écran de l'OPS : Ⓐ obstacle repéré dans le segment. Ⓑ Zone balayée à l'avant du véhicule.

La zone balayée par les capteurs à l'avant et à l'arrière de votre véhicule est indiquée sur l'écran de l'autoradio ou du du système intégré de navigation de première monte. La position d'éventuels obstacles par rapport au véhicule est affichée ⇒ ⚠.

Fonction	Mesure à prendre
Mise en marche de l'afficheur :	Activation du système d'aide au stationnement ⇒ page 201 ou de l'assistant aux manoeuvres de stationnement ⇒ page 204 . Activation automatique de l'OPS.
Désactivation manuelle de l'affichage :	Appuyez sur une touche de mode de l'autoradio ou du système intégré de navigation de première monteou sur la touche de fonction ➔ ou [RVC] de l'écran.
Désactivation automatique de l'affichage :	Avancer à une vitesse supérieure à 10-15 km/h.Sur les véhicules dotés d'une caméra de recul, engagez la marche arrière ⇒ page 207. L'affichage retourne à l'image de la caméra.

Zones balayées

La zone, dans laquelle sont repérés les obstacles à l'avant du véhicule s'étend à une distance d'environ 120 cm vers l'avant d'environ 60 cm vers les côtés ⇒ fig. 136 Ⓒ et ⇒ fig. 137 Ⓑ. La zone balayée à l'arrière du véhicule atteint une distance de 160 cm vers l'arrière et de 60 cm vers les côtés.

Affichage à l'écran

Le graphique qui s'affiche représente les zones surveillés dans plusieurs segments. Plus le véhicule se rapproche d'un obstacle, plus le segment s'approche du véhicule représenté fig. 136 B et fig. 137 A). La zone de collision est atteinte au plus tard lorsque l'avant-dernier segment apparaît. Arrêtez de rouler !

Distance du véhicule par rapport à l'obstacle	signal sonore	Sur l'afficheur couleur : couleur du segment en cas d'obstacle détecté
à l'avant : environ 31 – 120 cmouà l'arrière : environ 31 – 160 cm	Signal acoustique intermittent	jaune
environ 0 – 30 cm à l'avant ou à l'arrière	Signal acoustique permanent	rouge

Lors de la traction d'une remorque

Un graphique correspondant s'affiche sur l'écran des véhicules équipés d'un dispositif d'attelage de première monte et d'une remorque raccordée électriquement. Les valeurs de distance derrière le véhicule ne sont pas affichées.

Avertissement

Ne laissez pas les images apparaissant à l'écran détourner votre attention de la circulation. ◀

L'assistant aux manœuvres de stationnement (Park Assist)

N'est pas valable pour les États-Unis et le Canada

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Manœuvres de stationnement à l'aide de l'assistant aux manœuvres de stationnement .... 205

L'assistant aux manœuvres de stationnement assiste le conducteur pour les créneaux en marche arrière parallèlement à la route. La place de stationnement peut se trouver soit entre deux véhicules ou derrière un seul véhicule.

L'assistant aux manœuvres de stationnement ne peut pas être activé si le dispositif d'attelage de première monte est raccordé électriquement à la remorque.

Informations complémentaires :

• Freinez, arrêtez-vous et garez-vous ⇒ page 184
- Système d'aide au stationnement ⇒ page 200
- Nettoyage et entretien de l'extérieur du véhicule page 265
- Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

Le confort accru qui vous est offert par l'assistant aux manœuvres de stationnement ne doit pas vous inciter à prendre des risques. Le système ne saurait remplacer la vigilance du conducteur.

• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• Les surfaces de certains objets et de certains vêtements ainsi que des sources de bruit extérieures ne peuvent pas réfléchir les signaux de l'assistant aux manœuvres de stationnement ou des capteurs du système d'aide au stationnement ou entraver le bon fonctionnement de celui-ci.

- Les capteurs comportent des zones mortes dans lesquelles les personnes et les objets ne peuvent pas être détectés.

- Observez toujours la périphérie du véhicule, étant donné que les jeunes enfants, les animaux et les objets ne sont pas toujours détectés par les capteurs.

Avis

• L'assistant aux manœuvres de stationnement s'oriente uniquement par rapport aux véhicule stationnés et non aux trottoirs ou à autre chose. Veillez à ce que les pneus et les jantes ne soient pas endommagés lors du stationnement. Si nécessaire, interrompez à temps le processus de stationnement pour éviter tout endommagement du véhicule.
• Dans certaines circonstances, les capteurs ne peuvent pas détecter des objets comme par ex. des timons de remorques, barres, clôtures, poteaux minces ou arbres, ce qui risque d'endommager le véhicule.
• Si le système d'aide au stationnement a déjà détecté et signalé un obstacle par le biais d'avertissements, des obstacles particulièrement bas ou hauts peuvent disparaître de la plage de mesure du système d'aide au stationnement lorsque le véhicule se rapproche et ne plus être détectés. La présence de ces objets ne peut donc plus être signalée. Si l'avertissement du système d'aide au stationnement est ignoré, il peut s'ensuivre des dommages considérables sur le véhicule. Ceci s'applique également à l'assistant aux manœuvres de stationnement, par ex. lors d'un stationnement derrière un camion ou une moto. Observez par conséquent toujours l'espace libre situé devant et derrière votre véhicule pendant les manœuvres de stationnement et intervenez à temps le cas échéant.
• Afin d'assurer le bon fonctionnement du système, veillez à ce que les capteurs situés dans les pare-chocs soient toujours propres et exempts de neige, de givre et de glace et à ce qu'ils ne soient pas couverts.
• Les capteurs situés dans le pare-choc peuvent être endommagés ou déréglés par des chocs, par ex. lors de manoeuvres de stationnement.
• En cas de nettoyage des capteurs à haute pression ou à la vapeur, n'exposez les capteurs au jet direct que pendant un bref instant et respectez toujours une distance supérieure à 10 cm.

S'adresser à un atelier spécialisé en cas de dysfonctionnement du système. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

N'est pas valable pour les États-Unis et le Canada

Manœuvres de stationnement à l'aide de l'assistant aux manœuvres de stationnement

P0 BTF-0289

Fig. 138 Dans la console centrale : touche pour l'activation manuelle de l'assistant aux manœuvres de stationnement

Fig. 139 Place de stationnement repérée : engagez la marche arrière pour vous garer

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 204 et tenez-en compte.

Mesures préalables au stationnement

- Après l'établissement du contact d'allumage, roulez à plus de 10 km/h.

- Vous devez activer l'antipatinage (ASR) page 184.

- Appuyez sur la touche en cas de vitesse inférieure à 45 km/h. Le témoin intégré à la touche s'allume lorsque la fonction est activée fig. 138.

- Actionnez le clignotant du côté de la rue où une place de stationnement a été repérée. Le côté de la chaussée correspondant apparaît sur l'afficheur du combiné d'instruments.

- Roulez à une vitesse allant de 10 km/h à 35 km/h maxi et passez à une distance d'env. 0,5 m à 1,5 m de la place de stationnement.

- Vous réussirez au mieux votre manœuvre de stationnement si vous stoppez votre véhicule le plus parallèlement possible aux véhicules garés ou à la bordure de voie.

Stationnement

• Si une place de stationnement appropriée apparaît sur l'afficheur du combiné d'instruments, arrêtez-vous et, après un bref temps d'immobilisation, engagez la marche arrière.
• Suivez les instructions dans l'afficheur du combiné d'instruments.
• Lâchez le volant de direction si le message suivant apparaît ⇒ ⚠ : Braquage auto. activé !

Attention périphérie !

• Observez la zone périphérique du véhicule et accélérez doucement - 7 km/h maxi.

• Lors des manœuvres de stationnement, l'assistant aux manœuvres de stationnement ne prend en charge que les mouvements de braquage du véhicule. Vous commandez l'accélération, l'embrayage, le passage de vitesses et le freinage.

• Suivez les instructions de l'assistant aux manœuvres de stationnement jusqu'à ce que les manœuvres de stationnement soient terminées.

• Vous réussirez au mieux votre manœuvre de stationnement si vous continuez de reculer jusqu'à ce que le signal acoustique permanent du système d'aide au stationnement retentisse page 201.

- L'assistant aux manœuvres de stationnement dirige le véhicule vers l'avant et vers l'arrière jusqu'à ce que le véhicule soit droit.

- À la fin des processus de stationnement, attendez jusqu'à ce que la direction ait achevé le changement de direction afin d'obtenir un stationnement optimal.

- Une fois le processus de stationnement achevé, un message correspondant apparaît sur l'afficheur du combiné d'instruments et, le cas échéant, un signal acoustique permanent du système d'aide au stationnement retentit.

Si le résultat de la manœuvre de stationnement est altéré après le changement des roues, le système doit d'abord reconnaître la circonférence des roues. La prise de connaissance s'effectue automatiquement pendant la marche du véhicule. Vous pouvez améliorer l'apprentissage en prenant les virages lentement (en dessous de 20 km/h), par exemple sur un parking vide.

Interruption automatique du processus de stationnement

L'assistant aux manœuvres de stationnement interrompt le processus de stationnement lorsque l'un des cas suivants se produit :

- La vitesse est supérieure à env. 7 km/h lors du stationnement.

- Vous intervenez dans la direction.

- Le système présente un dysfonctionnement.

- L'ASR est désactivé ou l'ASR ou l'ASR ou l'ESP entre en phase de régulation.

Avertissement

En cas de stationnement avec l'aide de l'assistant aux manœuvres de stationnement, le volant effectue de lui-même des mouvements de rotation. Ne passez alors pas la main dans les branches horizontales du volant, sinon vous risquez de vous blesser.

L'assistant aux manœuvres de stationnement est soumis à certaines limites inhérentes au système. Par exemple, l'assistant aux manœuvres de stationnement ne peut intervenir lors d'un stationnement dans un virage serré.

Si, lors des manœuvres de stationnement, vous changez le rapport engagé avant que signal acoustique permanent du système d'aide au stationnement retentisse, il se peut que le stationnement ne soit pas optimal.

Une place de stationnement est signalée comme étant « appropriée », lorsque sa longueur dépasse d'au moins 1,1 m la longueur du véhicule.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Conseils d'utilisation 208

Manœuvres de stationnement 210

Une caméra située dans le hayon vous assiste en cas de stationnement en marche arrière ou de manœuvres. L'image de la caméra ainsi que les aides à l'orientation sont projetées par le système sur l'écran d'autoradio ou du système de navigation de première monte.

Informations complémentaires :

- Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

Le confort accru qui vous est offert par la caméra de recul ne doit pas vous inciter à prendre des risques. Le système ne saurait remplacer la vigilance du conducteur.

- Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.

Avertissement (suite)

• Ayez toujours en vue le sens de stationnement ainsi que l'environnement du véhicule. L'avant du véhicule dérape plus fortement par rapport à l'arrière.
• Ne laissez pas les images apparaissant à l'écran détourner votre attention de la circulation.
• Maintenez toujours une distance suffisante par rapport à un obstacle.
• N'utilisez la caméra de recul que lorsque le hayon est entièrement fermé.

Avertissement

Il est possible que la caméra de recul ne détecte pas correctement toutes les situations de conduite.

• La caméra comporte des zones mortes dans lesquelles les personnes et les objets ne peuvent pas être détectés.
• Observez toujours la périphérie du véhicule, étant donné que les jeunes enfants, les animaux et les objets ne sont pas toujours détectés par la caméra.
• En raison de la résolution de l'écran, certains objets, comme les grilles ou les poteaux étroits, peuvent apparaître de façon incomplète ou ne pas apparaître du tout.

Fig. 140 Dans le hayon : emplacement de montage de la caméra de recul

Régler affich B5K-0021

Fig. 141 Affichage de la caméra de recul.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 207 et tenez-en compte.

La caméra de recul (caméra fig. 140 et écran) s'active et se désactive automatiquement.

Marche :	Lorsque le contact d'allumage est mis ou lorsque le moteur tourne, engagez la marche arrière.
Arrêt :	Accélérez ouavancez un pendant un moment ouappuyez sur la touche de mode sur l'autoradio ou sur le système de navigation⇒ brochure Radio ou ⇒ brochure Système de navigation.

Afficheur

Touches de fonction à l'écran ⇒ fig. 141

1	→ Fin de l'affichage actuel.
2	Réglage l'affichage : luminosité, contraste, couleur (sur les véhicules avec système de navigation).
3	Passage de l'affichage au système optique d'aide au stationnement (OPS) ⇒ page 202. Engagez une vitesse pour retourner à l'affichage de la caméra.

Particularités

1) N'utilisez pas la caméra de recul dans les cas suivants :

_.Lorsqu'une image affichée n'est pas fiable ou de mauvaise qualité, par ex. en cas de mauvaises conditions météorologiques ou de lentille encrassée.

- Lorsque l'espace situé à l'arrière du véhicule ne peut pas être repéré clairement ou complètement.

_.Lorsque le véhicule est trop chargé à l'arrière.

– Lorsque vous n'êtes pas familiarisé avec le système.

– Si la position ou l'angle de montage de la caméra de recul sont modifiés, par ex. suite à une collision par l'arrière, faites contrôler le système dans un atelier spécialisé.

2) Illusions d'optique causées par la caméra (exemples)

La caméra de recul ne retransmet que des images bidimensionnelles. Les trous ainsi que les objets saillants au sol ou les objets saillants sur les autres véhicules sont, en raison de la profondeur manquante, peu ou pas du tout identifiables.

Les objets ou un autre véhicule peuvent apparaître sur l'écran plus proches ou plus éloignés qu'ils ne le sont en réalité :

_.Lorsque vous passez d'un plan horizontal à une montée ou à une descente.

_.Lorsque vous passez d'une montée ou d'une descente à un un plan horizontal.

_.Lorsque le véhicule est trop chargé à l'arrière.

– Lorsque vous vous approchez d'objets saillants. Lorsque vous êtes en marche arrière, ces objets peuvent également disparaître de l'angle de la caméra.

Nettoyage de la lentille

Assurez-vous que la lentille est propre, exempte de neige et de givre :

• Serrage du frein à main.
• Mettez le contact d'allumage.
  • Passez la marche arrière.
• Vaporisez sur la lentille un nettoyant pour glace à base d'alcool disponible dans le commerce puis nettoyez-la à l'aide d'un chiffon sec ⇒ ⚠.
  • Déblayez la neige à l'aide d'une balayette.
• Enlevez le givre avec un aérosol dégivrant ⇒ ⚠.

Avis

- N'utilisez pas de produits d'entretien à effet abrasif pour nettoyer la lentille.

Avis (suite)

- Ne déneigez ni dégivrez jamais la lentille avec de l'eau chaude ou bouillante Sinon, la lentille risque d'être endommagée.

Si l'emblème Volkswagen est rabattu, vous ne pouvez pas ouvrir le hayon.

Pour vous familiariser avec les lignes-repères et leurs fonctions, Volkswagen vous con- , lorsque les conditions de visibilité et météo-iques sont convenables de vous entraîner au onnement avec la caméra de recul sur un par- ou un emplacement à faible circulation.

Vous ne pouvez pas activer la caméra de recul lorsque le hayon est ouvert.

Fig. 142 À l'écran : lignes-repères statiques de l'espace de stationnement derrière le véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 207 et tenez-en compte.

Aide à l'orientation : vue d'ensemble

Coloris	Signification des lignes-repères projetées sur l'écran ^a) ⇒ fig. 142
1, jaune	Distance de sécurité : zone inférieure à 40 cm à l'arrière du véhicule sur la chaussée.
2, jaune	Allongement du véhicule vers l'arrière (légèrement élargi). Le trait intermédiaire est situé env. un mètre derrière le véhicule sur la chaussée.La zone représentée se termine env. deux mètres derrière le véhicule sur la chaussée.

a) Toutes les indications de distances données par les lignes-repères s'appliquent à un véhicule se trouvant à l'horizontale.

Manœuvres de stationnement

• Positionnez le véhicule devant une place de stationnement puis engagez la marche arrière.
• Reculez lentement et manoeuvrez la direction de manière à ce que les lignes-repères jaunes mènent à la place de stationnement ②

- Positionnez le véhicule sur la place de stationnement de manière à ce que les lignes-repères jaunes soient parallèles à la place de stationnement.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte et de contrôle 212

Utilisation du régulateur de vitesse 213

À partir de 20 km/h environ en marche avant, le régulateur de vitesse (GRA) permet de maintenir constante une vitesse individuelle mémorisée.

En descente, le régulateur de vitesse ne peut pas maintenir la vitesse du véhicule constante. Le véhicule accélère sous l'effet de son propre poids.

Rétrogradez puis freinez le véhicule en enfonçant la pédale de frein ⇒ ⚠.

Informations complémentaires :

• Activation page 176

- Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

Lorsqu'il n'est pas possible de rouler en gardant une distance suffisante et une vitesse constante en toute sécurité, l'utilisation du régulateur de vitesse risque de provoquer des accidents et de graves blessures.

Avertissement (suite)

- Adaptez toujours votre vitesse et la distance de sécurité par rapport aux véhicules précédents aux conditions météorologiques, à l'état de la chaussée ainsi qu'aux conditions de circulation.

- N'utilisez jamais le régulateur de vitesse lorsque vous conduisez en tout-terrain ou sur route non stabilisée. Le régulateur de vitesse a été exclusivement conçu pour une utilisation du véhicule sur routes stabilisées.

- Désactivez toujours le régulateur de vitesse après utilisation.

- N'utilisez pas le régulateur de vitesse en cas de circulation dense, de distance de sécurité insuffisante, dans de fortes montées et sur des routes sinueuses ou glissantes, par ex. sur neige, glace, sol mouillé ou gravillons, et sur des routes inondées.

- Il est dangereux de reprendre la vitesse mé-morisée si elle est trop élevée pour l'état de la chaussée, les conditions météorologiques ou de circulation.

BTT-0128

Fig. 143 Sur l'afficheur du combiné d'instruments : indications d'état du régulateur de vitesse.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 211 et tenez-en compte.

Clignote	cause éventuelle	Pour y remédier
[50KG]	Défaut système ⇒ fig. 143 8	Désactivation du régulateur de vitesse. Rendez-vous dans un atelier spécialisé !
	Le régulateur de vitesse régule la vitesse.
CRUISE

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Indication sur l'afficheur

Il existe différentes version de régulateur de vitesse. Sur les véhicules dotés d'un afficheur multifonction (MFA), la vitesse mémorisée est affichée sur l'écran du combiné d'instruments.

fig. 143	État
A	Régulateur de vitesse momentanément désactivé. Vitesse mémorisée en petits chiffres.
B	Défaut système. Rendez-vous dans un atelier spécialisé !
C	Régulateur de vitesse activé. La mémoire de la vitesse est vide.
D	Le régulateur de vitesse GRA est activé. Vitesse mémorisée en gros chiffres.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

Avertissement (suite)

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

A B ON CANCEL OFF RES/+ SET- C P≤ BTT-0197

Fig. 144 À gauche sur la colonne de direction : touches et commande du régulateur de vitesse GRA.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 211 et tenez-en compte.

Fonction	Position de la commande,utilisation de la commande fig. 144	Action
Activation du régulateurde vitesse.	Commande en position ON.	Le système se met en marche. Étant donnéqu'aucune vitesse n'a été mémorisée, aucunerégulation ne s'effectue.
Activation du régulateurde vitesse.	Appuyez sur la touche SET/-.	La vitesse actuelle est mémorisée et régulée.
Désactivation temporaire du régulateur de vitesse.	Commande en position CANCELou enfoncez la pédale defrein ou d'embrayage.	Le régulateur est momentanément désactivé.La vitesse reste mémorisée.
Réactivation du régulateur de vitesse.	Appuyez sur la touche RES/+	La vitesse mémorisée est de nouveau réactivéeet régulée.
Augmentez la vitesse mé-morisée (avec régulateurde vitesse).	Appuyez brièvement sur latouche RES/+ pour aug-menter la vitesse mémo-risée par pas puis pour lamémoriser.	Le véhicule accélère activement jusqu'à at-teindre la nouvelle vitesse mémorisée.
	Maintenez longuement latouche RES/+ enfoncéepour augmenter en con-tinu la vitesse mémoriséejusqu'à ce que vous relâ-chiez la touche pour lamémoriser.
Fonction	Position de la commande,utilisation de la commande⇒ fig. 144	Action
Réduisez la vitesse mé-morisée (avec régulateurde vitesse).	Appuyez brièvement sur latouche Ⓐ SET/– pour ré-duire la vitesse mémo-risée par pas puis pour lamémoriser.	Réduisez la vitesse sans utiliser le frein par cou-pure des gaz jusqu’à atteindre la nouvelle vi-tesse mémorisée réduite.
	Maintenez longtemps latouche Ⓞ SET/– enfoncéepour réduire en continu lavitesse mémoriséejusqu’à ce que vous relâ-chiez la touche pour lamémoriser.
Désactivation du régula-teur de vitesse.	Commande Ⓑ en posi-tion OFF.	Le système se désactive. La vitesse mémoriséeest effacée.

Descente en pente effectuée à l'aide du régulateur de vitesse

Si le régulateur de vitesse ne peut pas garder la vitesse du véhicule constante dans une descente, vous devez freiner le véhicule en enfonçant la pédale de frein ou bien en rétrogradant si nécessaire.

Désactivation automatique

Le régulateur de vitesse se désactive automatiquement ou est momentanément interrompu :

• Lorsque le système détecte une erreur qui pourrait entraver le fonctionnement du régulateur de vitesse GRA.
• En cas de dépassement de la vitesse mémorisée par accélération pendant une durée prolongée.
• Lorsque la pédale de frein ou d'embrayage est enfoncée.
  • Lorsque le rapport est engagé.
• Lorsque le sac gonflable se déclenche.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Fonctionnement et utilisation 215

Informations complémentaires :

- Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

La technique intelligente de la suspension adaptative (DCC) ne peut dépasser les limites liées au système et imposées par les lois de la physique. Une utilisation négligée et involontaire de la suspension adaptative risque de provoquer des accidents ainsi que de graves blessures.

Avertissement (suite)

- Adaptez toujours votre vitesse et la distance de sécurité par rapport aux véhicules précédents aux conditions météorologiques, à l'état de la chaussée ainsi qu'aux conditions de circulation.

Si la suspension ne fonctionne pas comme le décrit ce chapitre, faites contrôler la suspen-adaptative dans un atelier spécialisé.

Fonctionnement et utilisation

COMFORT SPORT BTT-0247

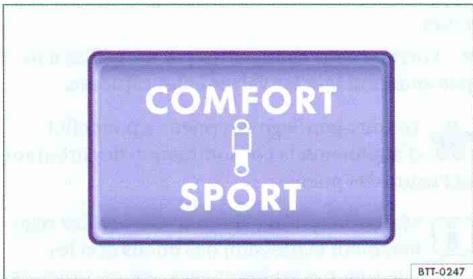

Fig. 145 Dans la console centrale : touche de réglage de la suspension adaptative.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 15 et tenez-en compte.

La suspension adaptative permet d'adapter systématiquement l'amortissement des trains roulants et la sensation de direction durant la conduite en fonction de l'état de la chaussée et de la situation de conduite selon un programme préréglé.

Programme	Situations de conduite recommandées
COMFORT	Conduite plutôt confortable, par ex. en cas de conduite sur des chaussées de mauvaise qualité ou sur de longs trajets.
NORMAL	Conduite équilibrée, par ex pour l'usage quotidien.
SPORT	Conduite sportive, par ex. pour un style de conduite sportif.

Sélection du programme

• Mettez le contact d'allumage.
• Appuyez sur le bouton ^8 autant de fois que nécessaire jusqu'à ce que le programme souhaité s'affiche.

Le programme NORMAL est activé lorsqu'aucune des indications intégrées à la touche COMFORT ou SPORT ne s'allume.

En cas de dysfonctionnement de la suspension adaptative, les indications intégrées à la touche COMFORT et SPORT clignotent. Le confort de conduite du véhicule pourrait être entravé durant le dysfonctionnement. Rendez-vous chez un spécialiste et faites contrôler le système.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Types de systèmes de contrôle des pneus ..... 217

Témoin 217

Indicateur de contrôle des pneus 219

Types de systèmes de contrôle des pneus

Selon le pays et l'équipement de votre véhicule, différents systèmes de contrôle des pneus peuvent être posés sur le véhicule page 217. Contrôlez impérativement quel système est approprié pour le véhicule correspondant !

Informations complémentaires :

• Freinez, arrêtez-vous et garez-vous ⇒ page 184
- Nettoyage et entretien de l'extérieur du véhicule page 265
• Transport ⇒ page 129
• Roues et pneus ⇒ page 280
- Accessoires, remplacement de pièces, réparations et modifications page 294.

Avertissement

Une utilisation non conforme des roues et des pneus peut entraîner un dégonflement soudain du pneu, un détachement de la bande de roulement et même un éclatement du pneu.

- Contrôlez et, le cas échéant, adaptez régulièrement la pression des pneus.

Avertissement (suite)

• Vérifiez régulièrement si les pneus ne sont pas endommagés.
• N'excédez jamais la vitesse maximale et la charge autorisée pour les pneus montés sur le véhicule.

Avis

• L'absence de capuchons sur les valves peut causer l'endommagement de ces dernières ainsi que des capteurs du système de contrôle de la pression des pneus. Roulez donc toujours avec des capuchons de valves identiques à ceux de première monte et entièrement vissés sur les valves. N'utilisez pas de capuchons métalliques pour les valves.
• N'utilisez pas de « capuchons de valve confort » étant donné qu'ils ne sont pas étanches et peuvent entraîner l'endommagement des capteurs.
• Lorsque vous changez les pneus, veillez à ne pas endommager les valves et les capteurs.

Le sous-gonflage des pneus a pour effet d'augmenter la consommation de carburant sure des pneus.

Malgré le système de contrôle, vérifiez régulièrement la pression des pneus et si les s ne sont pas endommagés, par ex. trous, en- s, déchirures ou boursouflures. Enlevez les étrangers ayant pénétré dans les sculptures neu.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 216 et tenez-en compte.

Il existe différents systèmes de contrôle des pneus de Volkswagen :

A	B
Indicateur de contrôle des pneus avec la touche.	Système de contrôle de la pression de gonflage des pneus sans touche de réglage (entre autres pour les USA).
Veuillez vous reporter à la page 219.► Témoin dans le combiné d'instruments.► Touche SET dans la console centrale ou dans le rangement, côté passager avant.► Surveillance de la circonférence de roulement de tous les pneus à l'aide des capteurs ABS (en effectuant des mesures indirectes).► Pressions de gonflage en cas de charge partielle et pleine charge réglables.► Touche pour l'actualisation du système lorsque la pression de gonflage est adaptée.	-► Témoin dans le combiné d'instruments.► Aucune touche pour le réglage, étant donné que les pressions de gonflage ne sont pas prédéfinies dans le système.► Surveillance de la pression des pneus à l'aide des détecteurs de pression dans chaque valve du pneu (en effectuant des mesures indirectes).► Pressions de gonflage prédéfinies dans le système.► L'adaptation de la valeur assignée n'est possible que dans atelier spécialisé.

Témoin

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 216 et tenez-en compte.

s'allume ou cli-gnote	cause éventuelle ▲	Pour y remédier
[730W]	Indicateur de contrôle des pneus : La press-sion de gonflage d'un pneu a sensiblement diminué par rapport à celle que vous avez réglée page 219.	Arrêtez de rouler ! Arrêtez-vous dès que possible. Ralentissez immédiatement ! Évitez toute manœuvre brusque de braquage et de freinage !Contrôlez tous les pneus et leur pression de gonflage. Faites remplacer les pneus endom-magés.
	Système de contrôle de la pression de gonflage des pneus : pression de gonflage insuffisante sur au moins un pneu -.
[6437]	Dysfonctionnement système.	Rendez-vous dans un atelier spécialisé si le té-moin reste allumé après la coupure et le réta-blissement du contact d'allumage. Faites con-trôler le système.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument briève-

ment lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Messages dans le combiné d'instruments concernant le système de contrôle de la pression de gon- flage des pneus ⇒ ⚠
Allumé	Signification	Mesure à prendre
CREVAISON	Cet avertissement indique une perte rapide de pression sur au moins un pneu.	Coll Arrêtez de rouler !Contrôlez l'état extérieur de toutes les roues et la présence éventuelle de corps étrangers, puis contrôlez la pression de gonflage de tous les pneus. S'il n'est pas nécessaire de changer une roue sur place, vous pouvez rouler jusqu'à la station-ser-vice la plus proche à vitesse modérée.
PRESSIONS DE GONFLAGE DES PNEUSINSUFFISANTES	Cet avertissement indique qu'au moins un pneu présente une pression de gonflage critique qui est inférieure à la valeur assignée de plus de 0,5 bar.	Contrôlez immédiatement la pression de gonflage de tous les pneus. S'il n'est pas nécessaire de changer une roue sur place, vous pouvez rouler jusqu'à l'atelier ou la station-service la plus proche à vitesse modérée.
CONTRÔLEZ LA PRESSION DES PNEUS	Après l'établissement du contact d'allumage, le système signale une pression de gonflage insuffisante sur au moins un pneu.	Contrôlez et corrigez dès que possible la pression de gonflage sur tous les pneus ⇒ page 280.
(L) s'allume temporairement en cours de route.	Il y a une perturbation radioélec-trique entre un capteur et le sys-tème. Le fonctionnement peut être momentanément perturbé par les interférences d'émetteurs se trouvant à proximité du véhi-cule et fonctionnant sur la même plage de fréquences (émetteur-ré-cepteur, téléphone mobile, par ex.).	Aucune mesure n'est nécessaire.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.

Avertissement (suite)

• Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

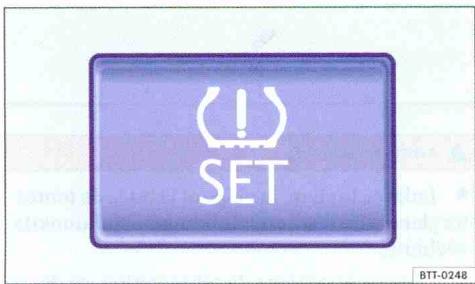

Fig. 146 Dans la console centrale : touche de réglage de l'indicateur de contrôle des pneus.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 216 et tenez-en compte.

L'indicateur de contrôle des pneus compare entre autres la vitesse de rotation et, ainsi, la circonférence de roulement des différentes roues à l'aide des capteurs ABS. Le témoin de l'indicateur de contrôle des pneus dans le combiné d'instruments signale une modification de la circonférence de roulement d'une roue. La circonférence de roulement d'un pneu peut changer dans les cas suivants :

• Lorsque la pression de gonflage d'un pneu est insuffisante.
• Lorsque le pneu présente des dommages sur sa structure.
• Lorsque le véhicule est chargé sur un côté.

• Lorsque les roues d'un essieu sont plus fortement sollicitées (par ex. en cas de traction d'une remorque).

• Lorsque des chaînes à neige sont montées.

• Lorsque la roue d'urgence est montée.
• Lorsque sur chaque essieu, une roue a été changée.

L'indicateur de contrôle des pneus (L) peut s'allumer en retard ou même ne rien afficher, par ex. en cas de conduite sportive, de conditions hivernales sur routes, ou sur routes non stabilisées.

Ajustement de l'indicateur de contrôle de la pression des pneus

Après une modification de la pression de gonflage des pneus ou après le remplacement d'une ou de plusieurs roues, le contact d'allumage étant mis, appuyez sur la touche fig. 146 de l'indicateur de contrôle des pneus jusqu'à ce qu'un signal de confirmation retentisse. Cela s'applique également après le changement des roues par ex. de l'avant vers l'arrière page 281, fig. 168.

En cas de forte sollicitation des roues, par ex. traction d'une remorque ou charge élevée du véhicule, il faut augmenter la pression de gonflage des pneus à la pression recommandée en cas de charge totale page 280. Vous confirmez la nouvelle pression de gonflage en appuyant sur la touche de l'indicateur de contrôle de la pression de gonflage des pneus.

En cas d'utilisation de chaînes à neige, il peut se produire un affichage erroné car les nes à neige augmentent la circonférence des

Climatiseur

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Éléments de commande 221

Conseils d'utilisation du système de chauffage ... 223

Remarques relatives à l'utilisation du climatiseur . 224

Diffuseurs d'air 225

Mode de recyclage de l'air ambiant 225

Affichage des informations du Climatronic

En cas d'autoradio ou de système intégré de navigation de première monte, des informations du Climatronic s'affichent brièvement sur l'écran.

Informations complémentaires :

• Nettoyage et entretien de l'extérieur du véhicule page 265
  • Essuie-glace et lave-glace avant ⇒ page 120
• Chauffage d'appoint (chauffage stationnaire) page 227

Avertissement

De mauvaises conditions de visibilité à travers toutes les glaces augmentent le risque d'accidents et de blessures graves.

Avertissement (suite)

• Enlevez le givre, la neige et la buée de toutes les glaces afin d'assurer de bonnes conditions de visibilité.
• Lorsque le système de réfrigération est désactivé avec le mode recyclage de l'air ambiant en marche, les glaces peuvent s'embuer rapidement, ce qui augmente le risque d'accidents.

Avertissement

Lorsque la soufflante est désactivée, en l'absence d'admission d'air frais, l'air se trouvant dans l'habitacle peut être consommé par les occupants du véhicule, ce qui peut fatiguer rapidement le conducteur et les passagers et leur concentration risque de faiblir. Cela peut provoquer des accidents ainsi que de graves blessures.

Avis

• Si vous pensez que le climatiseur est endommagé, désactivez-le. Des dommages collatéraux peuvent ainsi être évités. Faites contrôler le climatiseur dans un atelier spécialisé.
• Les travaux de réparation sur le climatiseur nécessitent des compétences particulières et des outils spéciaux. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

AC 22 1 8:10 2 0 $7 2 3 4 ① ② ③ BTT-0274

Fig. 147 Dans la console centrale : éléments de commande du Climatic

① ② ③ MAX AUTO AC OFF DUAL 1 2 3 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 B5K-0246

Fig. 148 Dans la console centrale : éléments de commande du Climatronic

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 220 et tenez-en compte.

Appuyez sur la touche correspondante pour activer ou désactiver la fonction. Un témoin intégré

à la touche s'allume lorsque la fonction est activée. Appuyez de nouveau sur la touche pour désactiver la fonction.

Touche, Molette	Informations complémentaires. Système de chauffage ⇒ page 223, fig. 149, Climatronic ⇒ fig. 147 et Climatronic ⇒ fig. 148.
1 Température...	Système de chauffage, Climatic : réglage en continu.Climatronic : côté gauche et droit réglables séparément en continu.
2 Soufflante...3 Répartition de l'air	Système de chauffage, Climatic : vitesse 0 : soufflante et Climatic désactivés, vitesse 4 : soufflante réglée sur la vitesse la plus élevée.Climatronic : la vitesse de la soufflante est réglée automatiquement en fonction de la vitesse du véhicule afin d'éviter une nuisance sonore inutile. Vous pouvez également régler la soufflante manuellement.Système de chauffage, Climatic : réglage en continu.Climatronic : activable manuellement à l'aide des touches.
	Système de chauffage, Climatic : répartition de l'air sur le pare-brise. Dans cette position, le mode recyclage de l'air ambiant est automatiquement désactivé ou n'est pas activé du tout.
[080T]	Climatronic : dégivrage-désembuage. L'air extérieur aspiré est dirigé vers le pare-brise et le mode recyclage de l'air ambiant est automatiquement désactivé. Afin de débarrasser le pare-brise de la buée aussi vite que possible, l'air se déshydrate lorsque la température est supérieure à env. +1,5 C (+35 °F) et la soufflante est réglée sur une vitesse élevée.
	Répartition de l'air vers le buste.
	Répartition de l'air au plancher.
	Répartition de l'air vers le pare-brise et au plancher.
AC	Climatic, Climatronic: activation et désactivation du système de réfrigération.
[0KKZ]	Dégivrage de glace arrière : ne fonctionne que lorsque le moteur tourne et se désactive lui-même au plus tard au bout de 10 minutes.
[ZWY]	Mode recyclage de l'air ambiant ⇒ page 225.
	Climatronic : mode recyclage de l'air ambiant automatique ⇒ page 225.
[0K84]	Touche de chauffage immédiat du chauffage d'appoint ⇒ page 227.
Désactivation OFF	Système de chauffage, Climatic : réglez la commande de soufflante sur 0.Climatronic : appuyez sur la touche OFF ou réglez manuellement la soufflante sur 0. Un témoin intégré à la touche OFF s'allume lorsque le système est désactivé.
DUAL	Combinez les réglages de température côté conducteur avec ceux du côté passager : lorsqu'aucun témoin dans la touche DUAL n'est allumé, les réglages de température du côté conducteur sont repris pour le côté passager avant.Appuyez sur la touche ou actionnez le régulateur de température pour le côté passager avant, afin d'effectuer des réglages de température différents pour le côté passager avant. Le témoin intégré à la touche s'allume.
AUTO	Régulateur automatique de température, soufflante et répartition de l'air.Appuyez sur la touche : la fonction AUTO High (forte puissance de la soufflante) est activée. Le témoin de contrôle droit s'allume dans la touche.Appuyez encore une fois sur la touche : la fonction AUTO Low (faible réduction de puissance de la soufflante) est activée. Le témoin gauche intégré à la touche s'allume.

A B 1 2 3 BTT-0291

Fig. 149 Dans la console centrale : Régulateur rotatif du système de chauffage avec éléments de commande sur les véhicules sans chauffage d'appoint Ⓐ ou avec chauffage d'appoint Ⓑ.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 220 et tenez-en compte.

Pour ne pas nuire au bon fonctionnement du chauffage et éviter l'embuage des glaces, la prise d'air située devant le pare-brise doit être exempte de glace, de neige ou de feuilles.

Température

La température souhaitée pour l'habitacle ne peut pas être plus faible que celle de l'air extérieur étant donné que le système de chauffage ne peut pas refroidir l'air ni le déshydrater.

Chauffage

La puissance calorifique maximale, ainsi qu'un désembuage rapide des glaces, ne peuvent être obtenus que lorsque le moteur a atteint sa température de fonctionnement.

Réglage pour une sécurité routière optimale.

- Désactivation du mode recyclage de l'air ambiant page 225.

• Réglez la soufflante sur la vitesse 1 ou 2.
• Réglez une température de 22 °C (72 °F).
• Ouvrez les diffuseurs d'air dans le tableau de bord page 225.
• Tournez le régleur de répartition d'air dans la position souhaitée.

Le filtre à poussière et à pollen

le filtre à poussière et à pollen à charbon actif réduit la pénétration dans l'habitacle des impuretés contenues dans l'air extérieur.

Vous devez remplacer le filtre à poussière et à pollen aux intervalles indiqués dans le Plan d'Entretien pour que l'efficacité du système de chauffage ne soit pas compromise.

Si l'efficacité du filtre diminue prématurément suite à l'utilisation du véhicule en atmosphère fortement chargée en polluants, vous devez remplacer si nécessaire le filtre à poussière et à pollen entre les visites d'entretien indiquées.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 220 et tenez-en compte.

Le système de réfrigération de l'habitacle ne fonctionne que lorsque le moteur tourne et que la soufflante est activée.

Le climatiseur atteint son efficacité maximale lorsque les glaces et le toit ouvrant coulissant/relevable sont fermés. Cependant, en cas de température très élevée dans l'habitacle suite au stationnement du véhicule en plein soleil, vous pouvez accélérer le processus de réfrigération en ouvrant brièvement les glaces.

Pour ne pas nuire au bon fonctionnement du chauffage et de la réfrigération et éviter l'embuage des glaces, la prise d'air située devant le pare-brise doit être exempte de glace, de neige ou de feuilles.

Réglage pour une sécurité routière optimale.

L'activation du système de réfrigération permet non seulement de diminuer la température, mais également de réduire l'humidité de l'air dans l'habitable. Ceci permet, lorsque l'humidité de l'air extérieur est élevée, d'augmenter le bien-être des passagers et d'éviter l'embuage des glaces :

Sur le Climatic

• Désactivation du mode recyclage de l'air ambient page 225.
• Réglez la soufflante sur la vitesse 1 ou 2.
• Réglez une température de 22 °C (72 °F).
• Ouvrez les diffuseurs d'air dans le tableau de bord page 225.
• Tournez le régleur de répartition d'air dans la position souhaitée.
• Activez le système de réfrigération à l'aide de la touche [AC]. Le témoin intégré à la touche s'allume.

Sur le Climatronic

• Appuyez sur la touche [AUTO].
- Réglez une température de 22 °C (72 °F).
- Ouvrez les diffuseurs d'air dans le tableau de bord page 225.

Chauffage

La puissance calorifique maximale, ainsi qu'un désembuage rapide des glaces, ne peuvent être obtenus que lorsque le moteur a atteint sa température de fonctionnement.

Climatronic : Commutation entre les unités de mesure de température sur l'affichage du système intégré d'autoradio et de navigation de première monte

La Commutation de l'indication de température des degrés Celsius aux degrés Fahrenheit sur l'affichage du système intégré d'autoradio et de navigation de première monte s'effectue via le menu du combiné d'instruments page 25.

Le système de réfrigération ne peut pas être activé

Si le système de réfrigération ne peut pas être activé, les causes peuvent en être les suivantes :

• Le moteur ne tourne pas.
• La soufflante est désactivée
• Le fusible du climatiseur est grillé.
- La température ambiante est inférieure à +3 °C (+38 °F) environ.
- Le compresseur de climatiseur du système de réfrigération a été momentanément désactivé en raison d'une température trop élevée du liquide de refroidissement du moteur.
- Le véhicule présente un autre défaut. Faites contrôler le système de climatisation dans un atelier spécialisé.

Particularités

Lorsque l'humidité et la température ambiante sont élevées, il est possible que de l'eau de condensation goutte de l'évaporateur du système de réfrigération et forme une flaque d'eau sous le véhicule. Ce phénomène est normal et n'est pas l'indice d'un défaut d'étanchéité !

Le filtre à poussière et à pollen

le filtre à poussière et à pollen à charbon actif réduit la pénétration dans l'habitacle des impuretés contenues dans l'air extérieur.

Vous devez remplacer le filtre à poussière et à pollen aux intervalles indiqués dans le Plan d'Entretien pour que l'efficacité du climatiseur ne soit pas compromise.

Si l'efficacité du filtre diminue prématurément suite à l'utilisation du véhicule en atmosphère fortement chargée en polluants, vous devez remplacer si nécessaire le filtre à poussière et à pollen entre les visites d'entretien indiquées.

Le climatiseur a toujours besoin de quelques minutes pour que la température dans l'habitable atteigne approximativement la température réglée.

En raison de l'humidité résiduelle présente dans le climatiseur, il est possible que le pare-brise s'embue après avoir démarré le moteur.

L'air sortant des diffuseurs et circulant à travers tout l'habitacle est expulsé par les ouïes d'aération situées au-dessous de la glace arrière du véhicule. Les ouïes ne doivent pas être recouvertes, par ex. par des vêtements ou d'autres objets.

Diffuseurs d'air

Fig. 150 Diffuseurs d'air dans le tableau de bord.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 220 et tenez-en compte.

Diffuseurs d'air

Ne fermez jamais complètement les diffuseurs d'air afin d'obtenir une ventilation ainsi qu'une puissance de chauffage et un refroidissement suffisants ⇒ fig. 150.

- Tournez la molette dans la direction souhaitée pour ouvrir ou fermer les diffuseurs d'air.

- Orientez le flux d'air à l'aide de la poignée de la grille d'aération.

D'autres diffuseurs d'air se trouvent dans les plan- chers ainsi qu'à l'arrière de l'habitacle.

Avis

Ne placez pas d'objets, de produits alimentaires ou de médicaments devant les diffuseurs d'air de l'habitacle. L'air chaud diffusé risque d'endommager ou de rendre inutilisables les objets, produits alimentaires et médicaments sensibles à la chaleur.

Mode de recyclage de l'air ambiant

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 220 et tenez-en compte.

Informations de base

Il existe deux différents types de mode de recyclage de l'air ambiant :

	Commande manuelle du recyclage de l'air ambiant.
	Recyclage automatique de l'air am-biant.

Le mode recyclage de l'air ambiant ⚙ empêche l'air extérieur de pénétrer dans l'habitacle.

Lorsque la température extérieure est très élevée ou très basse, il convient d'activer brièvement le mode recyclage de l'air ambiant manuel afin de refroidir ou de réchauffer plus rapidement l'habitable.

Pour des raisons de sécurité, le mode recyclage de l'air ambiant est désactivé lorsque la touche est enfoncée ou que le régulateur de répartition d'air est tourné sur .

Activation et désactivation du recyclage manuel de l'air ambiant

Activation : appuyez sur le bouton correspondant autant de fois que nécessaire jusqu'à ce que le témoin s'allume sous le symbole Ⓤ.

Désactivation : appuyez sur le bouton correspondant autant de fois que nécessaire jusqu'à ce qu'il n'y ait plus de témoin allumé dans la touche Ⓐ.

Fonctionnement du mode recyclage de l'air am- biant automatique

En position Ⓜ l'air frais rentre dans l'habitacle. Lorsque le système reconnaît une concentration élevée de polluants dans l'air extérieur, le mode recyclage de l'air ambiant s'active automatiquement. Dès que la concentration de polluants revient à un niveau normal, le mode recyclage de l'air ambiant se désactive.

Le système ne reconnaît pas les odeurs désagréables.

Aux températures extérieures suivantes et dans les conditions suivantes, le mode recyclage de l'air ambiant n'est pas automatiquement activé :

• Le système de réfrigération est activé (témoin intégré à la touche AC allumé) et la température ambiante est inférieure à +3° C (+38° F).
• Le système de réfrigération et l'essuie-glace sont désactivés et la température ambiante est inférieure à +10° C (+50° F).
• Le système de réfrigération est désactivé, la température ambiante est inférieure à +15°C (+59°F) et l'essuie-glace est activé.

Activer et désactiver le recyclage automatique de l'air ambiant

Activation : appuyez sur le bouton ⚙️ autant de fois que nécessaire jusqu'à ce que le témoin s'allume sous le symbole ⚠️.

Désactivation : appuyez sur le bouton ☐ autant de fois que nécessaire jusqu'à ce qu'il n'y ait plus de témoin allumé dans la touche.

Désactivation temporaire du recyclage automatique de l'air ambiant

• Appuyez une fois sur la touche pour désactiver temporairement le recyclage manuel de l'air ambiant en cas d'odeurs désagréables. Le témoin sous le symbole s'allume.
• Appuyez de nouveau sur la touche 📄 après avoir attendu au moins deux secondes, afin de réactiver le mode recyclage automatique de l'air ambiant. Le témoin sous le symbole s'allume 📄.

Avertissement

Lorsque l'air est vicié ou mauvais dans l'habitable, le conducteur peut se fatiguer rapidement et sa concentration faiblit. Cela peut provoquer des accidents ainsi que de graves blessures.

• N'utilisez jamais le mode recyclage de l'air ambiant durant une période prolongée, car l'air frais ne pénètre pas dans l'habitacle.
• Lorsque le système de réfrigération est désactivé avec le mode recyclage de l'air ambiant en marche, les glaces peuvent s'embuer très rapidement, entravant considérablement la vue sur l'extérieur.
• Désactivez toujours le mode recyclage de l'air ambiant lorsque vous n'en avez pas besoin.

Avis

Ne fumez pas dans les véhicules avec climatiseur lorsque le mode recyclage de l'air ambiant est activé. La fumée aspirée se dépose sur l'évaporateur du système de réfrigération et le filtre à poussière et à pollen à charbon actif, dégageant des odeurs désagréables persistantes.

Lorsque la marche arrière est engagée et pendant le fonctionnement de l'essuie-glace en mode lavage-balayage automatique, le mode recyclage de l'air ambiant s'allume temporairement afin d'empêcher les odeurs désagréables de pénétrer dans l'habitacle.

Chauffage d'appoint (chauffage stationnaire)

N'est pas valable pour les États-Unis et le Canada

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Activation ou désactivation du chauffage d'appoint	227
Radiocommande	228
Programmation du chauffage d'appoint	230
Remarques relatives à l'utilisation	231

Le chauffage d'appoint est alimenté en carburant à partir du réservoir à carburant du véhicule et peut être utilisé aussi bien pendant la marche qu'à l'arrêt. Sélectionnez dans le combiné d'instruments la fonction souhaitée Chauffage ou Ventilation ⇒ page 230.

En hiver, avant de prendre le volant, la combinaison du mode Chauffage et du chauffage d'appoint permet de dégivrer le pare-brise, de le désembuer et même de le débarrasser d'une fine couche de neige.

Informations complémentaires :

• Ravitaillement en carburant ⇒ page 232

Avertissement

Les gaz d'échappement du chauffage d'appoint contiennent entre autres du monoxyde de carbone, un gaz toxique inodore et incolore. L'inhalation de monoxyde de carbone peut entraîner des pertes de connaissance, voire la mort.

- N'activez et ne laissez jamais tourner le chauffage d'appoint dans des locaux non aérés ou fermés.

Avertissement

Les pièces du système d'échappement du chauffage d'appoint peuvent être très chaudes et peuvent déclencher un incendie.

- Garez le véhicule de telle sorte que les pièces du système d'échappement ne soient pas en contact avec des matières facilement inflammables se trouvant sous le véhicule, comme des herbes sèches.

Avis

Ne placez pas d'objets, de produits alimentaires ou de médicaments devant les diffuseurs d'air de l'habitacle. L'air chaud diffusé risque d'endommager ou de rendre inutilisables les objets, produits alimentaires et médicaments sensibles à la chaleur.

N'est pas valable pour les États-Unis et le Canada

Activation ou désactivation du chauffage d'appoint

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 227 et tenez-en compte.

Activation du chauffage d'appoint :

	Manuellement avec la touche de chauffage immédiat.	⇒ page 221
	Manuellement à l'aide de la radiocommande.	⇒ page 228
	Automatiquement avec une mise en marche programmée et activée.	⇒ page 230

Désactivation du chauffage d'appoint :

	Manuellement à l'aide de la touche de chauffage immédiat du climati-seur.	⇒ page 221
	Manuellement à l'aide de la radiocommande.	⇒ page 228
	Automatiquement lorsque la durée de fonctionnement qui a été réglée est écoulée.	⇒ page 230
	Automatiquement à l'allumage du témoin (Indicateur de niveau de carburant).	⇒ page 232
	Automatiquement, si le niveau de charge de la batterie du véhicule a baissé trop fortement.	⇒ page 261

Particularité

Après la désactivation, le chauffage d'appoint continue de fonctionner pendant un bref laps de temps afin de brûler le reste de carburant contenu

dans le chauffage d'appoint. De plus, les gaz d'échappement du système sont évacués vers l'extérieur.

N'est pas valable pour les États-Unis et le Canada

Radiocommande

A OFF ON B BTT-0225

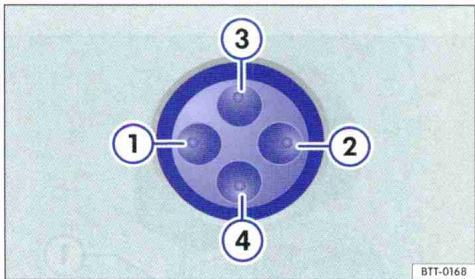

Fig. 151 Chauffage d'appoint : radiocommande

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 227 et tenez-en compte.

fig. 151	Signification
	Activation du chauffage d'appoint.
	Désactivation du chauffage d'ap- point.
	Antenne.
	Témoin.

Une simple pression sur la touche de la radiocommande peut entraîner l'activation involontaire du chauffage d'appoint. C'est également le cas lorsque l'on se trouve en dehors du périmètre d'action ou lorsque le témoin clignote.

Témoin intégré à la radiocommande

Le témoin intégré à la radiocommande donne à l'utilisateur, après l'appui sur une touche, différentes informations en retour :

a) Dans la zone limite de la portée, la radiocommande risque de ne pas recevoir le signal de confirmation du récepteur dans le véhicule. La radiocommande affiche alors un message de défaut bien que l'activation ou la désactivation du chauffage d'appoint ait eu lieu. Rapprochez-vous alors du véhicule et appuyez une nouvelle fois sur la touche correspondante de la radiocommande.

Témoin de contrôle de batterie B	Signification
Vert, allumé pendant deux secondes env.	Le chauffage d'appoint a été activé par la touche ON.
Rouge, allumé pendant deux secondes env.	Le chauffage d'appoint a été désactivé par la touche OFF.
Témoin de contrôle de batterie	Signification
Vert, clignote lentement pendant deux secondes env.	Le signal d'activation n'a pas été reçu ^a) .
Vert, clignote rapidement pendant deux secondes env.	Le chauffage d'appoint est bloqué.Raisons possibles : le réservoir à carburant est presque vide, la tension de la batterie du véhicule est trop faible ou alors le chauffage d'appoint présente un dysfonctionnement.
Rouge, clignote pendant deux secondes env.	Le signal de désactivation n'a pas été reçu ^a) .
Orange, allumé pendant deux secondes env., puis vert ou rouge.	La pile de la radiocommande est faible. Le signal d'activation ou de désactivation a cependant été reçu.
Orange, allumé pendant deux secondes env., puis clignote vert ou rouge.	La pile de la radiocommande est faible. Le signal d'activation ou de désactivation n'a pas été reçu.
Orange, clignote pendant cinq secondes env.	La pile de la radiocommande est déchargée. Le signal d'activation ou de désactivation n'a pas été reçu.

Remplacement de la pile de la radiocommande

Si le témoin de pile intégré à la radiocommande page 228, fig. 151 (flèche) ne s'allume pas lorsque vous appuyez sur les touches, la pile de la radiocommande doit être remplacée sous peu.

La pile se trouve au dos de la radiocommande sous un cache. Pour ouvrir ce cache, tournez la fente vers la gauche à l'aide d'un objet plat et non pointu (par ex. une pièce de monnaie). Lors du remplacement de la pile, respectez la polarité et utilisez des piles du même type ⇒ ⚠.

Portée

Le récepteur se trouve dans l'habitacle. La portée de la radiocommande s'étend à quelques centaines de mètres lorsque les piles ont leur pleine capacité. La présence d'obstacles entre la radiocommande et le véhicule, de mauvaises conditions météorologiques et l'usure progressive des piles diminuent la portée, parfois de manière considérable.

Vous obtenez la portée maximale en tenant la radiocommande avec l'antenne Ⓐ à la verticale vers le haut. Veillez à ne pas mettre les doigts ou la main sur l'antenne.

La radiocommande et le véhicule doivent être espacés de deux mètres minimum.

Avis

• La radiocommande renferme des composants électroniques. Mettez par conséquent la radiocommande à l'abri de l'humidité, ne lui faites pas subir de fortes secousses et ne l'exposez pas directement aux rayons du soleil.
• Une pile inappropriée risque d'endommager la radiocommande.
• Remplacez la pile usagée par une pile neuve de même voltage et de même taille.

Les piles usées doivent être éliminées dans le respect de l'environnement.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 227 et tenez-en compte.

Vous pouvez programmer le chauffage ou la ventilation de l'habitacle à une certaine heure et pour une durée donnée.

Contrôlez le réglage du jour avant de programmer le chauffage d'appoint dans le menu Chauffage stationnaire - jour de la semaine.

Accès au menu Chauffage stationnaire dans le combiné d'instruments

- Dans le menu principal, sélectionnez le sous-menu Chauffage stationnaire puis appuyez sur la touche OK sur le levier d'essuie-glace. Ou

- Appuyez sur les touches fléchées □ ou ▶ du volant multifonction, jusqu'à ce que le menu Chauffage stationnaire s'affiche.

Entrées de menu	Description
ActivationDésactivation	Déterminez si le chauffage d'appoint doit s'activer automatiquement, et si oui, à quel moment. Pour cela, activez une heure présélectionnée :– L'heure présélectionnée activée est repérée par ◀.– Vous ne pouvez activer qu'une seule heure présélectionnée. Lorsqu'une heure présélectionnée est activée, l'indication Prog. marche apparaît sur l'afficheur. Lorsqu' aucune heure présélectionnée n'est activée, l'indication Prog. arrêt apparaît sur l'afficheur du combiné d'instruments.– Pour modifier une heure présélectionnée activée, vous devez soit activer une autre heure présélectionnée soit choisir la fonction Désactivation.
Heure présélect. 1Heure présélect. 2Heure présélect. 3	Réglez trois horaires d'enclenchement différents (hh.mm), que vous pouvez choisir dans le point menu Activation. Si vous souhaitez activer le chauffage d'appoint seulement un certain jour de la semaine, vous pouvez choisir, en plus de l'horaire de mise en marche, le jour de la semaine.
Durée de fonctionnement	La durée de fonctionnement est comprise entre 10 et 60 minutes et peut être réglée par pas de 5 minutes.
Mode fonction	Réglez si l'habitacle doit être chauffé ou ventilé lors de la mise en marche du chauffage d'appoint.
Jour	Réglez le jour actuel.
Réglages usine.	Remettez les fonctions de ce menu sur les réglages effectués en usine.
Retour	Retour au menu principal.

Contrôle de la programmation

Lorsqu'une heure présélectionnée est activée, le témoin intégré à la touche de chauffage immédiat

s'allume durant dix secondes après la coupure du contact d'allumage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 27 et tenez-en compte.

Le système d'échappement du chauffage d'appoint, qui se trouve sous le véhicule, ne doit pas être bloqué ou obstrué par de la neige, de la boue ou d'autres objets. Les gaz d'échappement doivent pouvoir s'échapper librement. Les gaz qui se for-ment quand le chauffage d'appoint est activé s'échappent par un tuyau situé sur le soubasse-ment du véhicule.

Lors du réchauffement de l'habitacle, l'air chaud est d'abord dirigé sur le pare-brise, puis vers l'habitacle par le biais du diffuseur d'air en fonction de la température ambiante. En réglant les diffuseurs d'air, par ex. en direction des glaces latérales, vous pouvez adapter la répartition de l'air à votre con- venance.

En fonction de la température ambiante, la température à laquelle le chauffage d'appoint réchauffe l'habitacle peut être légèrement supérieure si le régulateur de température du système de chauffage ou du climatiseur était positionné sur la puissance maximale avant la mise en circuit du chauffage d'appoint.

Quand le chauffage d'appoint refuse-t-il de fonctionner ?

- Le chauffage d'appoint consomme environ autant de courant électrique que les feux de croise-

ment. Si le niveau de charge de la batterie du véhicule a fortement baissé, le chauffage d'appoint se désactive automatiquement ou alors il n'est même pas possible de le mettre en marche. Des problèmes sont ainsi évités au démarrage du moteur.

- L'activation est toujours valable pour un seul processus de chauffage. Vous devez réactiver l'heure présélectionnée à chaque nouveau démarrage.

i Lorsque le chauffage d'appoint est activé, vous pouvez entendre les bruits de fonctionnement du moteur

En cas de forte humidité de l'air extérieur et de températures ambiantes basses, il se peut que l'eau de condensation provenant du système de chauffage s'évapore par le chauffage d'appoint. Dans ce cas, de la vapeur d'eau peut sortir sous le véhicule. Il ne s'agit pas dans ce cas d'un endommagement du véhicule.

Si le chauffage d'appoint fonctionne à plusieurs reprises sur une longue période, la batterie du véhicule se décharge. Afin de recharger la batterie du véhicule, effectuez de temps en temps un trajet suffisamment long. Règle approximative : la durée du trajet doit être égale à celle du dernier fonctionnement.

Ravitaillement en carburant

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins et indicateur de niveau de carburant .... 233

Ravitaillement en essence, gazole ou E85 ..... 236

Ravitaillement en GPL 237

Adaptateur de goulotte de remplissage de gaz du système d'alimentation en GPL 238

Capacités 238

Contrôles lors du ravitaillement 239

La trappe à carburant se trouve sur le côté arrière droit du véhicule.

Véhicules fonctionnant au GPL

Les véhicules fonctionnant au GPL possèdent deux réservoirs : un pour le GPL et un autre pour l'essence.

Véhicules fonctionnant au bioéthanol

Les moteurs appelés MultiFuel peuvent fonctionner à l'essence (95 RON) ou au bioéthanol E85 ainsi qu'avec tous les mélanges à base de ces deux carburants. Pour tous les mélanges, la proportion de bioéthanol ne doit pas dépasser 85% ⇒ Ⓙ. Le ravitaillement du véhicule correspond au ravitaillement en essence ⇒ page 236.

Informations complémentaires :

• Carburant page 240
- Préparations des interventions dans le compartiment-moteur page 249

Avertissement

Un ravitaillement incorrect et la manipulation incorrecte du carburant peuvent provoquer des explosions, des incendies et des blessures graves.

Avertissement (suite)

• Le contact d'allumage, le chauffage d'appoint et le moteur doivent être arrêtés avant le ravitaillement en carburant. Si, lors du ravitaillement, le moteur n'est pas éteint ou que le pistolet distributeur n'est pas complètement introduit dans la goulotte de remplissage, il est possible que du carburant gicle ou déborde. Ceci peut provoquer des incendies, des explosions et de graves blessures.
• Le bouchon de réservoir doit toujours être fermé correctement afin d'éviter toute évaporation ou tout écoulement du carburant.
• Le carburant est une matière hautement explosive et très inflammable.
• Ne procédez jamais au ravitaillement à proximité de flammes nues, d'étincelles ou d'objets combustibles (par ex. des cigarettes).
• Lors du ravitaillement, évitez toute décharge électrostatique et tout rayonnement électromagnétique.
• Ne montez pas dans le véhicule lorsque celui est en train d'être ravitaillé. Si, dans des cas exceptionnels, vous devez monter dans le véhicule, refermez la porte tout en touchant une surface métallique avant de reprendre le pistolet distributeur. Vous évitez ainsi les décharges électrostatiques qui peuvent entraîner des flammèches. Les étincelles peuvent provoquer un incendie lors du ravitaillement.
• Avant le ravitaillement, éteignez le téléphone mobile et l'émetteur-récepteur. Les rayonnements électromagnétiques peuvent provoquer la formation d'étincelles et ainsi un incendie.
• Veuillez tenir compte des consignes de sécurité en vigueur de la station-service.
• Ne renversez jamais de carburant dans le véhicule ou dans le coffre à bagages.

Avertissement

Pour des raisons de sécurité, ne transportez jamais de jerricane à bord du véhicule. Du carburant pourrait s'écouler du jerricane et s'en-flammer, en particulier en cas d'accident. Ceci peut provoquer des explosions, un incendie et entraîner de graves blessures. Si vous devez, exceptionnellement, transporter de l'essence dans un jerricane, suivez ce qui suit :

• Veuillez tenir compte des dispositions légales lors de l'utilisation, du stockage et du transport d'un jerricane.
• Lors de son remplissage, posez toujours le jerricane sur le sol à l'extérieur du véhicule afin d'éviter les charges électrostatiques pouvant en-flammer les vapeurs de carburant.
• Lors du remplissage du jerricane, introduisez le pistolet distributeur à fond dans l'orifice de remplissage.
• En cas de jerricanes en métal, le pistolet distributeur doit toujours être en contact avec le jerricane lors de son remplissage afin d'éviter toute charge statique.

Avis

Afin d'éviter tout endommagement du moteur et du système d'alimentation en carburant, respectez toujours la proportion de bioéthanol lors du mélange.

Avis

• Si le véhicule n'a pas été ravitaillé avec le carburant approprié, ne démarrez en aucun cas le moteur. Faites appel à un spécialiste ! Lorsque le moteur tourne, les substances contenues dans ces carburants peuvent endommager considérablement le système d'alimentation en carburant et le moteur lui-même.
• Les véhicules équipés de moteur diesel ne doivent en aucun cas être ravitaillés ni rouler avec de l'essence, du kérosène, du mazout ou d'autres carburants différents.

Les carburants peuvent polluer l'environnement. Recueillez les fluides qui se sont clés et éliminez-les dans le respect des règles répollution en vigueur.

Un déverrouillage d'urgence de la trappe à carburant n'est pas possible. Faites appel à spécialiste si nécessaire !

Témoins et indicateur de niveau de carburant

1/2 1 BTF-0138

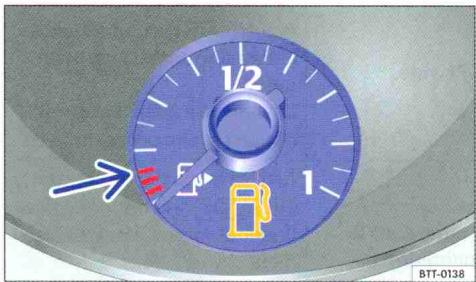

Fig. 152 Dans le combiné d'instruments : indicateur de niveau de carburant pour essence et gazole

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 232 et tenez-en compte.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument briève-

OFF GAS ON ① ② ③ ④ ⑤ BTT-0295

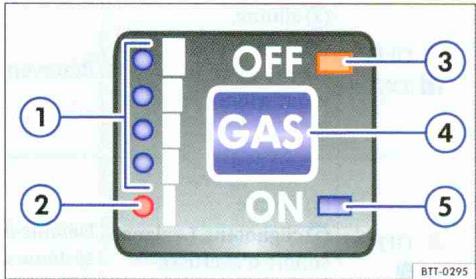

Fig. 153 Dans la console centrale : touche de commutation et indicateur de niveau de GPL.

ment lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Lorsque les témoins s'allument 📄 ou 📄, le chauffage d'appoint et le réchauffeur additionnel fonctionnant au carburant se désactivent automatiquement.

Indicateur de niveau de carburant pour essence et gazole

Allumé	Position de l'aiguille⇒ page 233, fig. 152	cause éventuelle ⇒ ⚠️	Pour y remédier
(ZT24)	repère rouge (flèche)	Réservoir à carburant presque vide.La réserve du réservoir est atteinte ⇒ page 238.	Ravitaillez le véhicule à la pro-chaine occasion ⇒ ⚠️.
(T428)

Indicateur du niveau de carburant pour GPL

Légende concernant la page 233, fig. 153 :

① Affichage du niveau de GPL

② Affichage de la réserve

③ Témoin de contrôle OFF (mode essence)

④ Touche de commutation GAS

⑤ Témoin de contrôle ON (mode GPL)

⇒ page 233, fig. 153	Statut / Signal sonore	cause éventuelle	Pour y remédier
	3 allumé	Le véhicule se trouve en mode essence.
	5 allumé	Le véhicule se trouve en mode GPL.
	1 allumés	Réservoir de GPL plein. Les témoins de contrôle s'étei- gnot en commençant par le haut au fur et à mesure que la réserve de GPL diminue.
	2 allumé	Réservoir de GPL presque vide. La réserve du réservoir est at- teinte page 238.	Ravitaillez le véhicule en GPL à la prochaine occasion !.
	3 allumé. 5 clignote. Le signal sonore d'avertisse- ment retentit lente- ment.	Réservoir de GPL vide.	Activez la touche de commu- tation GAS 4 pour désactiver le signal sonore d'avertisse- ment. Ravitaillez le véhicule en GPL à la prochaine occasion !.
	3 allumé 1 clignotent. Le signal sonore d'avertisse- ment retentit rapide- ment.	Défauts du système dans le système d'alimentation en GPL.	Activez la touche de commu- tation GAS 4 pour désactiver le signal sonore d'avertisse- ment. Faites appel à un spécialiste et faites contrôler sans délai le système.

Sur les moteurs GPL

Le moteur démarre toujours en mode essence même si le véhicule a été arrêté en mode GPL. En cas de courts trajets fréquents, en particulier lors de températures extérieures basses, le véhicule fonctionne plus souvent à l'essence qu'au GPL. Le réservoir d'essence peut par conséquent se vider plus rapidement que le réservoir de GPL.

Commutation automatique du mode essence au mode GPL

Après un contrôle du système, la commutation du mode essence au mode GPL se fait automatiquement si les conditions suivantes sont remplies :

- Assez de GPL dans le réservoir de GPL

• Température du liquide de refroidissement du véhicule supérieure à +30 C (+86° F).
• Régime moteur supérieur à 1200 tr/min pendant la marche du véhicule.
• La touche de commutation page 233, fig. 153 ④ a été activée ou le véhicule a été arrêté en mode GPL et le témoin de contrôle ON ③ cli-gnote.

Dès que les conditions sont remplies, le système commute en mode GPL et le témoin ON ③ s'allume.

Commutation automatique du mode GPL au mode essence

Dans les conditions suivantes, le véhicule passe automatiquement du mode GPL au mode essence :

• Lors du démarrage du moteur
• Lorsque le réservoir de GPL est vide
- Lors de défauts du système dans le système d'alimentation en GPL
- Par des températures extérieures hivernales à partir de -10 °C (+14° F).

Commutation automatique du mode essence au mode GPL

La commutation s'effectue en appuyant sur la touche de commutation GAS ①. Lorsque toutes les conditions sont remplies, le système commute en mode GPL et le témoin ON ③ s'allume.

Si le témoin ON ③ clignote, les conditions suivantes ne sont pas remplies :

• Assez de GPL dans le réservoir de GPL
- Température du liquide de refroidissement du véhicule supérieure à +30 C (+86° F).
- Régime moteur supérieur à 1200 tr/min pendant la marche du véhicule.

Dès que les conditions sont remplies, le système commute en mode GPL et le témoin ON ③ s'allume.

Commutation manuelle du mode GPL au mode essence

La commutation s'effectue en appuyant sur la touche de commutation [GAS] ④. Dès que le témoin OFF ② s'allume, le véhicule se trouve en mode essence.

Avertissement

Un niveau de carburant insuffisant peut causer des accidents et entraîner de graves blessures car le moteur peut s'arrêter à cause de l'alimentation insuffisante en carburant, surtout en montées ou en descentes. Cela peut entraîner une panne de tous les systèmes d'aide à la conduite et d'assistance de freinage et vous risquez de perdre le contrôle du véhicule.

Avis

• Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.
• Ne roulez jamais jusqu'à l'épuisement complet du carburant. Une alimentation en carburant irrégulière peut engendrer des ratés d'allumage et du carburant imbrûlé risque de parvenir dans le système d'échappement. Le filtre du catalyseur ou le filtre à particules risque d'être endommagé !

La petite flèche située à côté du symbole de la pompe à essence dans le cadran

⇒ page 233, fig. 152indique le côté du véhicule sur lequel se trouve la trappe à carburant.

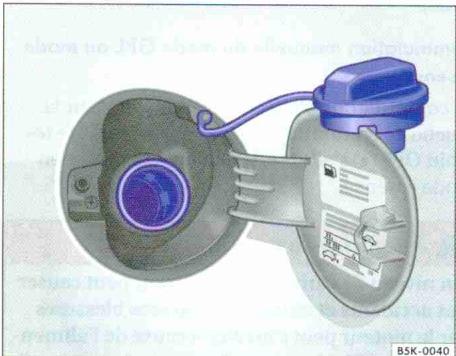

Fig. 154 Trappe à carburant ouverte avec bouchon de réservoir accroché

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 232 et tenez-en compte.

Avant le ravitaillement, éteignez le moteur, le contact d'allumage, le téléphone mobile et le chauffage d'appoint.

Ouverture du bouchon de réservoir

• La trappe à carburant se trouve du côté arrière droit du véhicule.
• Appuyez sur la zone arrière de la trappe à carburant et ouvrez-la.
• Dévissez le bouchon de réservoir en le tournant vers la gauche et accrochez-le sur la trappe à carburant fig. 154.

Station-service

Le type de carburant à utiliser pour votre véhicule est indiqué sur un autocollant apposé sur la face intérieure de la trappe à carburant⇒ page 240.

• Le réservoir à carburant est plein dès que le pistolet distributeur automatique correctement utilisé coupe le débit pour la première fois.
• Cessez le ravitaillement ! Sinon, l'espace de dilatation du réservoir à carburant se remplit et du carburant risque de déborder en cas de réchauffement.

Fermeture du bouchon de réservoir

• Vissez le bouchon de réservoir sur la goulotte de remplissage en le tournant vers la droite jusqu'à ce qu'il s'encliquette de manière audible.
• Fermez la trappe à carburant jusqu'à ce qu'elle s'encliquette de manière audible. La trappe à carburant doit affleurer la carrosserie.

Après le ravitaillement de véhicules fonctionnant au bioéthanol

Après avoir fait le plein d'un mélange de bioéthanol et d'essence, roulez pendant au moins 5 minutes afin que la gestion moteur s'adapte de manière optimale au mélange actuel. Durant cette phase d'adaptation, des variations du régime de ralenti peuvent survenir. Lors de ce trajet, évitez de rouler à vitesse élevée, à haut régime et d'accélérer à fond.

Avis

Nettoyez immédiatement le carburant qui a débordé sur la peinture du véhicule.

Si le pistolet distributeur coupe le débit, cessez le ravitaillement. Le réservoir à carburant risque d'être trop rempli et du carburant pourrait s'écouler, surtout lors de températures estivales.

Fig. 155 Trappe à carburant avec goulotte de remplissage de gaz ① et adaptateur ②.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 232 et tenez-en compte.

Avant le ravitaillement, éteignez le moteur, le contact d'allumage, le téléphone mobile et le chauffage d'appoint ⇒ ⚠.

Lisez et tenez compte du mode d'emploi de l'installation de ravitaillement en GPL.

Ouverture du bouchon de réservoir

La goulotte de remplissage de gaz pour le ravitaillement en GPL se trouve derrière la trappe à carburant, à côté de la goulotte de remplissage d'essence.

• Appuyez à gauche sur la trappe à carburant. La trappe à carburant sort légèrement.
• Ouvrez la trappe à carburant se trouvant sur le côté arrière droit du véhicule.

Station-service

• Dévissez le capuchon de la goulotte de remplissage de gaz ⇒ fig. 155 ①.
• Vissez l'adaptateur requis ② sur la goulotte de remplissage de gaz.
• Effectuez le ravitaillement comme le décrit la notice de l'installation de ravitaillement.
• Le réservoir à carburant est plein lorsque le compresseur de l'installation de ravitaillement se désactive automatiquement.

- Pour mettre fin au ravitaillement avant le remplissage complet, appuyez sur la touche Stop de l'installation de ravitaillement.

Fermeture du bouchon de réservoir

• Vissez le capuchon sur la goulotte de remplissage de gaz ①.
• Fermez la trappe à carburant jusqu'à ce qu'elle s'encliquette de manière audible.

Avertissement

• Le GPL est une matière hautement explosive et très inflammable. Une manipulation impropre du GPL risque de causer des accidents, de graves brûlures et d'autres blessures.
• Après le ravitaillement, une faible quantité de GPL peut s'échapper. En cas de contact avec la peau, il y a risque de gelures.

Lorsque les températures ambiantes sont très élevées, la protection contre la surchauffe peut désactiver automatiquement l'installation de ravitaillement en GPL.

La manipulation des coupleurs de remplissage de l'installation de ravitaillement en GPL peut varier. Si vous ne savez pas comment procéder au ravitaillement, faites-le effectuer par le personnel formé de la station-service.
Il est normal que des bruits surviennent lors du ravitaillement. Ces bruits ne sont pas un indice d'un endommagement éventuel du système.

Adaptateur de goulotte de remplissage de gaz du système d'alimentation en GPL

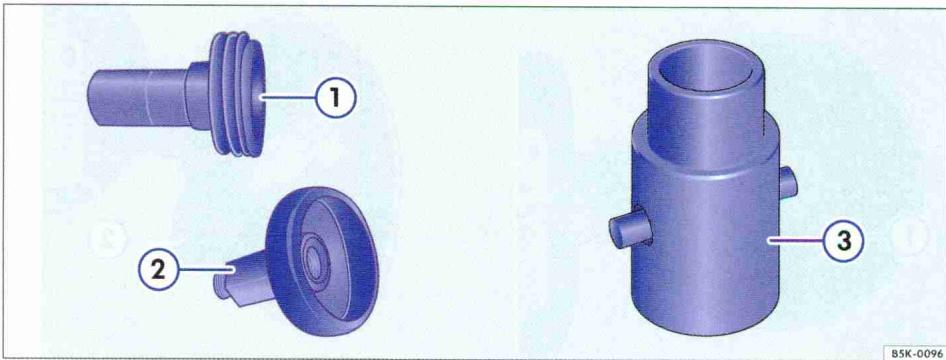

Fig. 156 Vue d'ensemble des adaptateurs pour la goulotte de remplissage de gaz du système d'alimentation en GPL.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 232 et tenez-en compte.

Synoptique fig. 156 :

① Adaptateur ACME (adaptateur pour l'Europe)
② Adaptateur Dish-Coupling (adaptateur pour l'Italie)
③ Adaptateur baïonnette

Un adaptateur disponible dans le pays respectif fait partie de l'ensemble de livraison du véhicule. En général, nous vous recommandons de vous procurer tous les adaptateurs et de les transporter dans le véhicule étant donné que dans certains pays, des systèmes de remplissage différents sont utilisés.

Capacités

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 232 et tenez-en compte.

	Capacité du réservoir à carburant
Moteurs à essence et moteurs diesel à traction avant	environ 55,0 l,dont réserve environ 7,0 l
Moteurs à essence et moteurs diesel à transmission intégrale	environ 60,0 l,dont réserve environ 8,0 l
Moteur GPL^a)	GPL : env. 38,0 l.Essence : env. 55,0 l, dont réserve env. 7,0 l.

a)

La capacité dépend de la température extérieure et de la qualité des dispositifs de remplissage de GPL. En cas de températures extérieures très basses, il est possible de ne pas ravitailler le véhicule complètement.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 232 et tenez-en compte.

Liste de contrôle

N'intervenez vous-même sur le moteur ou dans le compartiment-moteur que si vous êtes familiarisé avec les opérations nécessaires page 249, Mesures préalables pour les interventions dans le compartiment-moteur. Contrôlez ce qui suit régulièrement, de préférence lors du ravitaillement :

√ Niveau de liquide de lave-glace ⇒ page 120
√ Niveau d'huile-moteur ⇒ page 253
√ Niveau de liquide de refroidissement ⇒ page 257
√ Niveau de liquide de frein ⇒ page 184
√ Pression de gonflage des pneus ⇒ page 280
Éclairage du véhicule nécessaire à la sécurité routière :

• Clignotants
• Feux de position, feux de croisement, feux de route
• Feux arrière
• Feux stop
• Feu arrière de brouillard
• Feu de plaque de police

Informations relatives au remplacement des ampoules page 333.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Types de carburant 240

Types d'essence 241

Types de gazole 241

GPL 242

Bioéthanol (alcool éthylique) 243

Informations relatives à la consommation de carburant 244

Consommation de carburant 244

Émission de CO2 247

Informations complémentaires :

• Plan d'Entretien
  • Ravitaillement en carburant ⇒ page 232
• Gestion moteur et système d'échappement ⇒ page 305

Avertissement

La manipulation impropre du carburant peut entraîner des explosions, un incendie et de graves blessures.

• Le carburant est une matière hautement explosive et très inflammable.
• Ne manipulez jamais de carburant à proximité de flammes nues, d'étincelles ou d'objets combustibles (par ex. des cigarettes).
• Tenez les flammes nues, les pièces chaudes et les étincelles à l'écart du carburant.
• Évitez les décharges électrostatiques ainsi que les rayonnements électromagnétiques à proximité des carburants.
• Ne renversez jamais de carburant dans le véhicule ou dans le coffre à bagages.
• Respectez les consignes de sécurités et les prescriptions locales en vigueur pour la manipulation de carburants.

Types de carburant

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 240 et tenez-en compte.

Le type de carburant avec lequel le carburant doit être ravitaillé dépend de la motorisation du véhicule. Sur la face intérieure de la trappe à carburant,

un autocollant indiquant le carburant à utiliser pour le véhicule respectif a été apposé en usine.

Volkswagen recommande de vous ravitailler en carburant à faible teneur en soufre ou sans soufre afin de réduire votre consommation et de parer à des endommagements du moteur.

Types de carburant possibles	Autres désignations possibles	Informations complémentaires
91 RONa)	Essence classique, Regular unleaded	⇒ page 241
95 RONa)	Super, Premium, sans plomb 95
98 RONa)	Super Plus, sans plomb 98
Gazole		⇒ page 241
Bioéthanol	Éthanol, E85	⇒ page 243
GPL	Gaz liquéfié, GPL	⇒ page 242

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 240 et tenez-en compte.

Types d'essence

Les véhicules à moteur à essence doivent rouler avec de l'essence sans plomb conforme à la norme EN 228 ⇒ ⚠.

Les différents types d'essence se distinguent par leur indice d'octane, par ex. 91, 95, 98 ou 99 RON (RON = « Research Octan Number », c'est-à-dire Indice d'Octane Recherche). Le véhicule peut être ravitaillé en essence présentant un indice d'octane supérieur à celui nécessité par le moteur. Ceci ne présente cependant aucun avantage en ce qui concerne la consommation de carburant ou la performance du moteur.

Pour ce moteur, Volkswagen vous recommande de vous ravitailler en carburant à faible teneur en soufre ou sans soufre afin de réduire votre consommation.

Additifs pour essence

La qualité de l'essence a une incidence sur le fonctionnement, la puissance et la longévité du moteur. Ravitaillez par conséquent votre véhicule avec de l'essence de qualité contenant des additifs. Ces additifs ont des propriétés anticorrosives, nettoient le système d'alimentation en carburant et préviennent la formation de dépôts dans le moteur.

Si vous ne trouvez pas d'essence de qualité contenant des additifs ou si votre moteur présente des perturbations de fonctionnement, vous devez incorporer les additifs nécessaires lorsque vous prenez de l'essence.

Tous les additifs pour essence ne se révèlent pas forcément efficaces. Volkswagen vous recommande les « additifs Volkswagen et Audi d'origine pour moteurs à essence ». Ces additifs ainsi que des informations relatives à leur utilisation sont disponibles chez votre Partenaire Volkswagen.

Avis

- Ravitaillez le véhicule uniquement avec du carburant conforme à la norme EN 228 et présentant un indice d'octane suffisant. Le moteur et le système d'alimentation en carburant risquent sinon d'être considérablement endommagés. Vous risquez en outre une perte de puissance et une panne de moteur.

- Si, en cas d'urgence, vous devez utiliser de l'essence présentant un indice d'octane trop faible, faites tourner le moteur uniquement à régime moyen et sans forte sollicitation. Évitez de rouler à haut régime et de solliciter fortement le moteur. Vous risquez sinon d'endommager le moteur ! Prenez dès que possible de l'essence présentant un indice d'octane suffisant.

- S'applique au marché sud-africain : votre véhicule ne doit pas rouler au carburant LRP (lead replacement petrol).

- Un seul plein avec du carburant au plomb risque d'entraîner la dégradation de l'efficacité du catalyseur et d'endommager celui-ci.

Types de gazole

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 240 et tenez-en compte.

Type de gazole

Le gazole doit être conforme à la norme européenne EN 590 (en Allemagne EN 590 ou DIN 51628).

Si vous utilisez du gazole à teneur élevée en soufre, les entretiens doivent être effectués à des intervalles plus courts brochure Plan d'Entretien ①. Pour connaître les pays dans lesquels le gazole a une teneur élevée en soufre, adressez-vous à votre Partenaire Volkswagen.

Ne mélangez aucun additif pour carburant ni aucun prétendu antigeant ou produit similaire avec le gazole.

Gazole d'hiver

L'utilisation de « gazole d'été » par des températures inférieures à 0 °C (+32 °F) peut entraîner des perturbations de fonctionnement, le carburant devenant trop visqueux en raison de la cristallisation de la paraffine. C'est pour cette raison que du « gazole d'hiver », qui peut être utilisé sans problème en dessous de -20 °C (-4.0 °F), est proposé par exemple en Allemagne pendant la saison froide.

Dans les pays où règnent d'autres conditions climatiques, des gazoles présentant des comportements en température différents sont proposés. Votre Partenaire Volkswagen et les stations-service du pays concerné vous renseigneront sur les gazoles disponibles dans ce pays.

Il est normal que le moteur diesel fasse, à froid, plus de bruit par des températures hivernales que par des températures estivales. De plus, les gaz d'échappement peuvent être légèrement bleutés lors de la phase de montée en température du moteur.

Préchauffage du filtre

Les véhicules à moteur diesel sont équipés d'un réchauffeur de filtre. En cas d'utilisation de gazole d'hiver résistant à -15 °C (+5.0 °F), le fonctionnement de votre système d'alimentation en carburant est ainsi assuré même jusqu'à -24 °C (-11.2 °F).

Si malgré cela, par des températures inférieures à -24 °C (-11.2 °F), la viscosité du carburant est telle que le moteur ne démarre plus, il suffit de laisser le véhicule quelque temps dans un garage ou un atelier chauffé.

Réchauffeur additionnel

Les véhicules à moteur diesel peuvent être équipés d'un réchauffeur additionnel. Le réchauffeur additionnel fonctionne au carburant provenant du réservoir du véhicule. Durant son fonctionnement, il peut y avoir une formation d'odeurs et de vapeur d'eau à l'extérieur du véhicule, durant un bref laps de temps. Ces phénomènes sont normaux ; ils ne signalent ni endommagement, ni limitation des fonctionnalités du réchauffeur additionnel.

Lorsque le réservoir ne contient plus que très peu de carburant (réserve), le réchauffeur additionnel se désactive automatiquement.

Avertissement

Un accélérateur de démarrage peut exploser ou entraîner la montée soudaine en régime du moteur.

- N'utilisez jamais d'accélérateur de démarrage.

Avis

- Votre véhicule n'est pas conçu pour l'utilisation de biodiesel et ne doit en aucun cas être ravitaillé du biodiesel (EMC) et rouler avec ce carburant. Vous risquez sinon d'endommager le système d'alimentation en carburant ainsi que le moteur.

- L'ajout de biodiesel au gazole par le producteur de carburant dans le cadre de la norme EN 590 ou d'une norme équivalente (en Allemagne par ex. DIN 51628) est autorisé et n'entraîne pas de dommage sur le moteur ni sur le système d'alimentation en carburant.

- Le moteur diesel a été conçu uniquement pour fonctionner au gazole. N'utilisez donc pas d'essence, de mazout ou d'autre carburant inapproprié. Les substances contenues dans ces carburants peuvent endommager considérablement le système d'alimentation en carburant et le moteur.

- En cas d'utilisation de gazoles à teneur élevée en soufre, la durée de vie du filtre à particules peut diminuer considérablement. Pour connaître les pays dans lesquels le gazole a une teneur élevée en soufre, adressez-vous à votre Partenaire Volkswagen.

N'est pas valable pour les États-Unis et le Canada

GPL

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 240 et tenez-en compte.

Qualité et consommation de GPL

Les qualités requises du GPL sont réglées uniformément pour toute l'Europe par la norme DIN EN 589, ce qui permet de l'utiliser sans problème.

Le GPL se compose d'un mélange de butane et de propane.

Une distinction est faite entre le gaz d'hiver et le gaz d'été. Le gaz d'hiver a une proportion de gaz de propane élevée. Cela peut avoir pour conséquence que vous parcouriez une distance plus courte (consommation plus élevée) avec le gaz d'hiver qu'avec le gaz d'été.

La gestion moteur du véhicule s'adapte automatiquement au type de GPL. C'est pour cette raison que les deux types de GPL peuvent être mélangés dans le réservoir à carburant. Il n'est donc pas né-

cessaire de rouler jusqu'à ce que le réservoir de GPL soit vide pour ravitailler le véhicule avec une autre catégorie de gaz.

Manipulation du GPL en toute sécurité

En cas d'odeur de gaz ou cas de fuite présumée de l'installation de GPL A :

• Arrêtez-vous immédiatement.
  • Coupez le contact d'allumage.
• Ouvrez toutes les portes pour aérer suffisamment le véhicule.

- Éteignez immédiatement les cigarettes.

- Sortez du véhicule tous les objets provoquant des étincelles ou du feu ou éteignez-les immédia-tement.

• Ne poursuivez pas votre route si l'odeur de gaz persiste!
• Faites appel à un spécialiste ! Faites-y éliminer le dysfonctionnement.

Avertissement

Le fait de ne pas tenir compte d'une odeur de gaz présente dans le véhicule ou lors du ravitaillement peut entraîner de graves blessures.

• Effectuez les actions nécessaires.
- Quittez la zone dangereuse.
- Prévenir les services de secours si nécessaire.

Faites contrôler régulièrement l'installation de GPL conformément au Plan d'Entretien

par un atelier spécialisé.

N'est pas valable pour les États-Unis et le Canada

Bioéthanol (alcool éthylique)

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 240 et tenez-en compte.

Le bioéthanol E85 est composé de 15% d'essence (95 RON) et de 85 % de bioéthanol (alcool éthy-lique). Le bioéthanol E85 contient en règle géné-rale un colorant rouge en vue de son identifica-tion.

Lorsque le moteur MultiFuel fonctionne au bioéthanol, la consommation de carburant augmente d'environ un tiers par rapport à celle de l'essence, l'émission de CO_2 reste cependant moins importante que lorsque les véhicules fonctionnent uniquement à l'essence.

Lancement du moteur en cas de températures extérieures basses

En raison des propriétés de démarrage à froid du bioéthanol, il est difficile de démarrer le moteur en cas de températures extérieures basses. Par des températures extérieures inférieures à -10 °C (+14 °F), il est nécessaire de réchauffer le moteur (⇒ page 168) ou d'augmenter la proportion d'essence.

Température extérieure	Durée de fonctionnement minimale du réchauffage du moteur :
supérieure à -10°C (+14°F)	Un réchauffage du moteur n'est pas nécessaire.
supérieure à -10°C (+14°F)	Réchauffez le moteur pendant une heure maximum.
supérieure à -15°C (+5°F)	Réchauffez le moteur pendant une heure minimum.
supérieure à -25°C (-13°F)	Réchauffez le moteur pendant deux heures minimum.

Avis

• Avant de laisser votre véhicule immobilisé pendant un certain temps, prenez du carburant avec une proportion d'essence aussi élevée que possible. Le bioéthanol peut contenir des impuretés en faible quantité pouvant entraîner l'apparition de corrosion.
• Volkswagen vous recommande de faire un plein d'essence (95 RON) tous les 15 000 km afin de réduire les impuretés dans le moteur dues au bioéthanol E85.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 40 et tenez-en compte.

Les valeurs de consommation de carburant et d'émissions indiquées ne se réfèrent pas à un véhicule particulier, mais ne servent que de valeurs comparatives entre les différents types de véhicules. La consommation de carburant et les émissions de CO₂ d'un véhicule ne dépendent pas uniquement d'une utilisation efficace du carburant par le véhicule, mais également du comportement routier et d'autres facteurs qui ne sont pas liés à la technique elle-même.

Détermination de la consommation de carburant

Les valeurs de consommation de carburant et d'émissions ont été calculées conformément à la dernière version de la directive européenne CE 715/2007 ou CEE 80/1268 et sont valables pour le poids à vide indiqué pour le véhicule. Les indications ne se réfèrent pas qu'à un seul véhicule particulier. Deux cycles de mesure sont effectués sur un banc d'essai à rouleaux pour déterminer la consommation de carburant. Les conditions de contrôle suivantes sont alors appliquées :

Cycle urbain	La mesure du cycle urbain commence par un démarrage à froid du moteur. Le fonctionnement en cycle urbain est ensuite simulé entre 0 et 50 km/h.
Cycle extra-urbain	En cycle extra-urbain, le véhicule est accéléré et freiné plusieurs fois dans tous les rapports de boîte, ce qui correspond à la conduite habituelle sur route. La vitesse varie alors entre 0 et 120 km/h.
Cycle mixte	Le calcul de la consommation mixte de carburant est effectué avec une pondération d'environ 37 % pour le cycle urbain et 63 % pour le cycle extra-urbain.
Émissions mixtes de CO2	Les émissions mixtes de dioxyde de carbone (ou gaz carbonique) sont déterminées par collecte des gaz d'échappement pendant les deux cycles (cycles urbain et extra-urbain). Ces gaz sont ensuite analysés et servent de base pour calculer, entre autres, la valeur d'émissions de CO2.

En fonction de l'équipement respectif, le poids à vide peut changer. Cela est susceptible d'entraîner une légère augmentation des valeurs de consommation de carburant et d'émissions de CO₂.

Dans la pratique, les valeurs de consommation de carburant peuvent différer des valeurs obtenues conformément à la directive européenne CE 715/2007 ou CEE 80/1268.

N'est pas valable pour les États-Unis et le Canada

Consommation de carburant

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 240 et tenez-en compte.

Pour des raisons liées à l'homologation et à la fiscalité, les valeurs de consommation de carburant

de certains moteurs peuvent différer, dans d'autres pays, des indications suivantes.

Moteurs à essence

Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Consommation de carburant selon la directive CE 715/2007 ou CEE 80/1268
			Cycle urbain	Cycle extra-urbain	Cycle mixte
59 kW	CGGA	BM5	8,5 l/100 km	5,1 l/100 km	6,4 l/100 km
75 kW^a)	BSE	BM5	9,7 l/100 km	5,6 l/100 km	7,1 l/100 km
		DSG®7	8,8 l/100 km	5,5 l/100 km	6,7 l/100 km
Moteur E85 MultiFuel de 75 kW	CCSA	BM5	9,6 l/100 km	5,6 l/100 km	7,1 l/100 km
77 kW	CBZB	BM6	7,1 l/100 km	4,9 l/100 km	5,7 l/100 km
		DSG®7	_b)	_b)	_b)
77 kW BlueMotion	CBZB	BM6	_b)	_b)	_b)
90 kW	CAXA	BM6	8,2 l/100 km	5,1 l/100 km	6,2 l/100 km
		DSG®7	7,7 l/100 km	5,0 l/100 km	6,0 l/100 km
118 kW^a)	CAVD	BM6	8,1 l/100 km	5,2 l/100 km	6,3 l/100 km
		DSG®7	7,5 l/100 km	5,2 l/100 km	6,0 l/100 km
118 kW	CDAA	BM6	9,0 l/100 km	5,6 l/100 km	6,8 l/100 km
		DSG®7	9,1 l/100 km	5,4 l/100 km	6,6 l/100 km
188 kW	CDLC	BM6 4MOTION	_b)	_b)	_b)
		DSG®6 4MOTION	_b)	_b)	_b)
195 kW	CDLA	BM6 4MOTION	_b)	_b)	_b)
		DSG®6 4MOTION	_b)	_b)	_b)
199 kW	CDLF	BM6 4MOTION	_b)	_b)	_b)
		DSG®6 4MOTION	_b)	_b)	_b)

a) Sur les véhicules conformes à la norme antipollution Euro 2, les valeurs indiquées peuvent être différentes.
b) Données non encore disponibles au moment de la mise sous presse.

a) Données non encore disponibles au moment de la mise sous presse.
Moteurs diesel

Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Consommation de carburant selon la directive CE 715/2007 ou CEE 80/1268
			Cycle urbain	Cycle extra-urbain	Cycle mixte
66 kW avec FAP	CAYB	BM5	5,7 l/100 km	3,8 l/100 km	4,5 l/100 km
77 kW avec FAP	CAYC	BM5	5,7 l/100 km	3,9 l/100 km	4,5 l/100 km
		DSG®7	5,6 l/100 km	4,2 l/100 km	4,7 l/100 km
77 kW BlueMotion avec FAP	CAYC	BM5	5,0 l/100 km	3,5 l/100 km	4,0 l/100 km
77 kW BlueMotion 99g de CO2avec FAP	CAYC	BM5	_a)	_a)	_a)
Moteur diesel à émissions réduites de 77 kW avec FAP	CAYC	BM5	5,2 l/100 km	3,5 l/100 km	4,1 l/100 km
		DSG®7	_a)	_a)	_a)
81 kW avec FAP	CBDC	BM5	6,4 l/100 km	4,0 l/100 km	4,9 l/100 km
		DSG®6	6,9 l/100 km	4,4 l/100 km	5,3 l/100 km
Moteur diesel à émissions réduites de 81 kW avec FAP	CBDC	BM5	6,0 l/100 km	3,7 l/100 km	4,5 l/100 km
100 kW avec FAP	CBAA	BM6	6,4 l/100 km	4,0 l/100 km	4,9 l/100 km
100 kW avec FAP	CFFA	BM6	_a)	_a)	_a)
103 kW avec FAP	CBAB	BM6	6,4 l/100 km	4,0 l/100 km	4,9 l/100 km
		DSG®6	7,1 l/100 km	4,5 l/100 km	5,4 l/100 km
		BM6 4MOTION	7,3 l/100 km	4,5 l/100 km	5,5 l/100 km
103 kW avec FAP	CFFB	BM6	_a)	_a)	_a)
		DSG®6	_a)	_a)	_a)
		BM6 4MOTION	_a)	_a)	_a)
125 kW avec FAP	CFGB	BM6	_a)	_a)	_a)
		DSG®6	_a)	_a)	_a)

Moteur GPL

Puissance de moteur	Lettres-repères moteur	Type de boîte de vitesses	Consommation de carburant selon la directive CE 715/2007 ou CEE 80/1268
			Cycle urbain	Cycle extra-urbain	Cycle mixte
72 kW (BiFuel) en Mode GPL 75 kW (BiFuel) en Mode essence	CHGA	BM5	Mode GPL : 12,7 l/100 kmMode essence : 9,8 l/100 km	Mode GPL : 7,2 l/100 kmMode essence : 5,6 l/100 km	Mode GPL : 9,2 l/100 kmMode essence : 7,1 l/100 km

N'est pas valable pour les États-Unis et le Canada

Émission de CO₂

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 240 et tenez-en compte.

Moteurs à essence

Puissance de moteur	Lettres-re-pères mo-teur	Type de boîte de vi-tesses	Émission de CO2
59 kW	CGGA	BM5	149 g/km
75 kWa)	BSE	BM5	166 g/km
		DSG®7	157 g/km
Moteur E85 MultiFuel de 75 kW	CCSA	BM5	169 g/km
77 kW	CBZB	BM6	134 g/km
		DSG®7	_b)
77 kW BlueMotion	CBZB	BM6	_b)
90 kW	CAXA	BM6	144 g/km
		DSG®7	138 g/km
118 kWa)	CAVD	BM6	145 g/km
		DSG®7	139 g/km
118 kW	CDAA	BM6	159 g/km
		DSG®7	155 g/km
188 kW	CDLC	BM6 4MOTION	_b)
		DSG®6 4MOTION	_b)
195 kW	CDLA	BM6 4MOTION	_b)
		DSG®6 4MOTION	_b)
199 kW	CDLF	BM6 4MOTION	_b)
		DSG®6 4MOTION	_b)

a) Sur les véhicules conformes à la norme antipollution Euro 2, les valeurs indiquées peuvent être différentes.
b) Données non encore disponibles au moment de la mise sous presse.

Moteurs diesel

Puissance de moteur	Lettres-re-pères mo-teur	Type de boîte de vitesses	Émission de CO2
66 kW avec FAP	CAYB	BM5	118 g/km
77 kW avec FAP	CAYC	BM5	119 g/km
		DSG®7	123 g/km
77 kW BlueMotion avec FAP	CAYC	BM5	104 g/km
77 kW BlueMotion 99g de CO2avec FAP	CAYC	BM5	_a)
Moteur diesel à émissions réduites de 77 kW avec FAP	CAYC	BM5	107 g/km
		DSG®7	_a)
81 kW avec FAP	CBDC	BM5	128 g/km
		DSG®6	140 g/km
Moteur diesel à émissions réduites de 81 kW avec FAP	CBDC	BM5	119 g/km
100 kW avec FAP	CBAA	BM6	129 g/km
100 kW avec FAP	CFFA	BM6	_a)
103 kW avec FAP	CBAB	BM6	129 g/km
		DSG®6	142 g/km
		BM6 4MOTION	145 g/km
103 kW avec FAP	CFFB	BM6	_a)
		DSG®6	_a)
		BM6 4MOTION	_a)
125 kW avec FAP	CFGB	BM6	_a)
		DSG®6	_a)

a) Données non encore disponibles au moment de la mise sous presse.

Moteur GPL

Puissance de moteur	Lettres-re-pères mo-teur	Type de boîte de vitesses	Émission de CO_2
72 kW (BiFuel) en Mode GPL75 kW (BiFuel) en Mode essence	CHGA	BM5	149 g/km (mode de fonctionnement au GPL)169 kg/km (mode essence)

Entretien, nettoyage, maintenance

Dans le compartiment-moteur

Mesures préalables pour les interventions dans le compartiment-moteur

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte 250

Préparation du véhicule pour effectuer des travaux dans le compartiment-moteur 251

Ouverture et fermeture du capot-moteur ..... 252

Avant toute intervention dans le compartiment-moteur, immobilisez le véhicule en toute sécurité.

Le compartiment-moteur d'un véhicule constitue une zone dangereuse. C'est pourquoi vous ne devez intervenir vous-même dans le moteur et dans le compartiment-moteur que si vous êtes familiarisé avec les manipulations nécessaires et avec les consignes de sécurité générales en vigueur et seulement si vous disposez des outils adéquats → ⚠️ ! Si tel n'est pas le cas, faites effectuer toutes les interventions par un atelier spécialisé.

Informations complémentaires :

• Essuie-glace et lave-glace avant ⇒ page 120

• Liquide de frein ⇒ page 184

- Batterie du véhicule page 261

- Contrôles lors du ravitaillement en carburant ⇒ page 232

• Liquide de refroidissement ⇒ page 257

• Huile-moteur ⇒ page 253

- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Respectez toujours les consignes de sécurité générales et ne prenez jamais de risques. Toute intervention sur le moteur ou dans le compartiment-moteur présente des risques de blessures, de brûlures, d'accidents ou d'incendie.

- N'intervenez vous-même sur le moteur ou dans le compartiment-moteur que si vous êtes familiarisé avec les opérations nécessaires.

Avertissement (suite)

• Garez le véhicule en toute sécurité et retirez la clé de contact.
  • Laissez refroidir suffisamment le moteur.
• Eloignez toujours les enfants du compartiment-moteur et ne les laissez jamais sans surveillance.

Avertissement

Haute tension dans l'équipement électrique !

• Ne touchez jamais au câblage électrique de l'allumage.
• Évitez les courts-circuits dans l'équipement électrique.

Avertissement

Des pièces en rotation se trouvent dans le compartiment-moteur, par ex. courroie multipistes, alternateur, ventilateur de radiateur.

• Tenez éloignés des pièces en rotation du moteur les parties du corps, les bijoux, les vêtements amples et les cheveux longs.
• Ne laissez aucun objet (outils ou chiffons, par ex.) dans le compartiment-moteur.
• Ne touchez jamais au ventilateur de radiateur. Le ventilateur est asservi à la température et peut se mettre en route automatiquement – même lorsque le contact d'allumage est coupé ou que la clé de contact a été retirée !

Avertissement

Le véhicule peut se déplacer même lorsque le frein à main est serré !

- N'accélérez jamais par inadvertance lorsqu'un rapport a été sélectionné ou une vitesse engagée.

Avertissement

Les fluides ainsi que certains matériaux du compartiment-moteur sont facilement inflammables!

• Abstenez-vous de fumer.
- Ne travaillez jamais à proximité d'étincelles ou de flammes nues.
- Ne versez jamais de fluides sur le moteur. Ils peuvent s'enflammer sur les pièces brûlantes du moteur et entraîner des blessures.

Avertissement

Les pièces du moteur deviennent très chaudes.

- N'ouvrez ou ne fermez jamais le capot-moteur tant que vous voyez de la vapeur ou du liquide de refroidissement s'échapper.

Avertissement (suite)

• Ne touchez aucune pièce brûlante du moteur ou du système d'échappement.
  • Laissez refroidir le moteur.

Avis

Veillez à ne pas intervertir les fluides lorsque vous faites l'appoint. Cela risquerait en effet de se traduire par de graves défauts de fonctionnement et un endommagement du moteur !

Les fluides qui s'écoulent du véhicule sont nuisibles à l'environnement. Contrôlez donc jièrement l'état du sol se trouvant sous votre rule. Si vous remarquez sur le sol des tâches le ou d'autres fluides, faites contrôler le véhi-par un atelier spécialisé. Eliminez les fluides ne sont écoulés dans le respect des règles de lullution en vigueur.

Témoin d'alerte

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 249 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Capot-moteur pas fermé correctement.	Arrêtez de rouler!Fermez le capot-moteur.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Selon l'équipement du véhicule, un symbole peut s'allumer sur l'afficheur du combiné d'instruments à la place du témoin d'alerte. Ce symbole est également visible lorsque le contact d'allumage est coupé. L'affichage s'éteint au bout d'env. 15 secondes, une fois que le véhicule a été verrouillé.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 249 et tenez-en compte.

Liste de contrôle

Effectuez toujours les opérations suivantes avant toute intervention dans le compartiment-moteur ⇒ ⚠ :

√ Garez le véhicule sur un sol approprié.
√ Serrage du frein à main ⇒ page 184.
√ Mettez le levier de vitesses au point mort ou le levier sélecteur sur P ⇒ page 176.
√ Coupez le moteur et retirez la clé de contact ⇒ page 168.
√ Laissez refroidir suffisamment le moteur.
√ Tenez toujours les enfants éloignés du capot-moteur.
√ Immobilisez le véhicule.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

Avertissement (suite)

- Vérifiez la liste de contrôle et tenez-en compte.

AIRBAG BSK-0045

Fig. 157 Au niveau du plancher côté conducteur : levier de déverrouillage du capot-moteur.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 249 et tenez-en compte.

Ouverture du capot-moteur

• Si nécessaire, rabattez les bras d'essuie-glace sur le pare-brise avant.
• Tirez le levier de déverrouillage dans le sens de la flèche fig. 157. Le capot-moteur est éjecté du dispositif de verrouillage du porte-serrure sous l'action d'un ressort △.
• Soulevez le capot-moteur par le levier de déverrouillage fig. 158 (flèche) et ouvrez-le complètement. Le capot-moteur est maintenu à l'aide du vérin pneumatique.

Fermeture du capot-moteur

• Tirez le capot-moteur vers le bas pour surmonter la pression exercée par le vérin pneumatique ⚠.
• Laissez tomber le capot-moteur dans le dispositif de verrouillage du porte-serrure – n'exercez

B1K-0380

Fig. 158 Levier de déverrouillage permettant d'ouvrir le capot-moteur dans la grille de calandre.

aucune pression supplémentaire sur le capot- moteur!

Le capot-moteur doit affleurer les éléments de carrosserie qui l'entourent. Le témoin ne doit plus s'allumer dans le combiné d'instruments page 250.

Avertissement

Une mauvaise ouverture ou fermeture du capot-moteur risque de provoquer de graves blessures ainsi que des accidents.

• N'ouvrez ou ne fermez le capot-moteur que lorsque personne ne se trouve dans la zone de débattement.
• N'ouvrez ou ne fermez jamais le capot-moteur tant que vous voyez de la vapeur s'échapper.
• Après avoir fermé le capot-moteur, vérifiez que le dispositif de verrouillage du porte-serrure est correctement encliqueté. Le capot-moteur doit affleurer les éléments de carrosserie qui l'entourent.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins d'alerte et de contrôle 253

Spécifications de l'huile-moteur 254

Contrôle du niveau d'huile-moteur et appoint d'huile-moteur 255

Consommation d'huile-moteur 256

Vidange d'huile-moteur 256

Informations complémentaires :

• Plan d'Entretien
• Préparations des interventions dans le compartiment-moteur page 249
• Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Une manipulation impropre de l'huile-moteur risque de provoquer de graves blessures.

Avertissement (suite)

• Conservez l'huile-moteur uniquement dans son bidon d'origine fermé. D'autres récipients peuvent être à l'origine de confusions. Cela vaut également pour l'huile usagée avant de l'éliminer.
• L'huile-moteur est toxique, vous devez donc la conserver hors de portée des enfants.
• Portez des lunettes de protection lors de la manipulation de l'huile-moteur, car celle-ci peut entraîner la cécité.
• Lorsque le moteur tourne, l'huile-moteur devient extrêmement brûlante et risque de provoquer des blessures graves si elle entre en contact avec la peau.

Un écoulement d'huile-moteur est une source de pollution pour l'environnement.

Recueillez les fluides qui se sont écoulés et éliminez-les dans le respect des règles de dépollution en vigueur.

Témoins d'alerte et de contrôle

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 253 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Niveau d'huile-moteur trop bas.	Arrêtez le moteur. Contrôlez le niveau d'huile-moteur ⇒ page 255.

Clignote	cause éventuelle	Pour y remédier
	Pression d'huile-moteur insuffisante.	Arrêtez de rouler !Arrêtez le moteur. Contrôlez le niveau d'huile-moteur.- Si le témoin d'alerte clignote, bien que le niveau d'huile soit correct, ne poursuivez pas votre route. Faites appel à un spécialiste !
[GxC7]	Le système d'huile-moteur présente un dysfonctionnement.	Rendez-vous dans un atelier spécialisé ! Faites contrôler le capteur de niveau d'huile moteur.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte

Avertissement (suite)

peut entraîner des accidents et des blessures.

Avertissement (suite)

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

N'est pas valable pour les États-Unis et le Canada

Spécifications de l'huile-moteur

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 253 et tenez-en compte.

Le choix d'une huile-moteur correcte est important pour le fonctionnement et la longévité du moteur. En usine, le remplissage du moteur s'effectue avec de l'huile multigrade de qualité supérieure qui peut être généralement utilisée toute l'année.

N'utilisez si possible que de l'huile-moteur agréée par Volkswagen ⚠. Si vous souhaitez maintenir le Service Longue Durée (LongLife), vous devez faire l'appoint uniquement avec l'huile spéciale-

ment homologuée pour le Service Longue Durée conformément à la norme VW correspondante (⇒ tableau, page 254). Les huiles-moteurs mentionnées sont des huiles multigrades superlubrifiantes.

Les huiles-moteur font l'objet de perfectionnements constants. Un partenaire Volkswagen est tenu constamment informé des dernières modifications. C'est pourquoi Volkswagen recommande de faire effectuer la vidange d'huile moteur par un partenaire Volkswagen.

Moteurs	Spécifications de l'huile-moteur
	Avec le Service Longue Durée (LongLife)	Sans le Service Longue Durée (LongLife)
59 – 199 kW Moteurs à essence	VW 504 00 ou VW 503 01	VW 505 01 ou VW 502 00
Tous moteurs diesel avec filtre à particules	VW 507 00	VW 507 00
Tous moteurs diesel sans filtre à particules	VW 507 00, VW 506 01	VW 507 00 ou VW 505 01

Avis

- Utilisez uniquement de l'huile dont les spécifications sont homologuées pour le moteur. Vous risquez sinon d'endommager le moteur !

Avis (suite)

- Ne mélangez pas d'additif lubrifiant à l'huile-moteur. Les dommages résultant de l'utilisation de tels additifs sont exclus de la garantie.

A B C B1T-0130

Fig. 159 Jauge d'huile avec repères pour niveau d'huile-moteur

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 253 et tenez-en compte.

Mesures préalables

• Garez votre véhicule sur un plan horizontal.
- Arrêtez le moteur et attendez quelques minutes pour permettre à l'huile-moteur de refluer dans le carter d'huile. Lorsque le moteur est froid, vous pouvez contrôler le niveau d'huile-moteur immédiatement et faire l'appoint d'huile-moteur.
- Ouvrez le capot-moteur ⚠️ ⇒ page 249.
- Vous pouvez reconnaître l'orifice de remplissage d'huile-moteur grâce au symbole ➔ figurant sur le bouchon ⇒ fig. 160 ainsi que la jauge d'huile grâce à la poignée de couleur orange.

Vérification du niveau d'huile-moteur

- Retirez la jauge d'huile et essuyez-la avec un chiffon propre.

Fig. 160 Dans le compartiment-moteur : bouchon de l'orifice de remplissage d'huile-moteur.

• Remettez ensuite la jauge d'huile en place jusqu'en butée.
• Retirez de nouveau la jauge d'huile puis relevez le niveau d'huile-moteur tableau, page 255.

Appoint d'huile-moteur

• Dévissez le bouchon de l'orifice de remplissage d'huile-moteur fig. 160.
• Rajoutez de l'huile-moteur appropriée par petites quantités page 254.
• Attendez quelques instants pour permettre à l'huile-moteur de s'écouler dans le carter d'huile.
• Vérifiez à nouveau le niveau d'huile-moteur afin d'éviter d'ajouter une trop grand quantité d'huile-moteur ⇒ ⚠.
• Après avoir effectué le remplissage, vissez soigneusement le bouchon de l'orifice de remplissage.

Zones de niveaux d'huile

fig. 159	Mesure à prendre selon le niveau d'huile-moteur :
Zone Ⓐ	Ne faites pas d'appoint d'huile ⇒ Ⓔ.
Zone Ⓑ	Vous pouvez faire l'appoint d'huile (environ 0,5 l).
Zone Ⓒ	Faites absolument l'appoint d'huile (environ 1,0 l).

Avertissement

Un appoint d'huile-moteur mal effectué risque de provoquer des incendies ainsi que de graves blessures.

Avertissement (suite)

- L'huile-moteur peut s'enflammer au contact de pièces du moteurs brûlantes. C'est pourquoi vous devez toujours laisser refroidir le moteur.

Avertissement (suite)

• Lorsque vous faites l'appoint, ne renversez pas de l'huile-moteur sur les pièces brûlantes du moteur ou sur le système d'échappement.
• Après avoir fait l'appoint, vissez fermement le bouchon de l'orifice de remplissage.

Avis

- Si le niveau d'huile-moteur se trouve au-dessus de la zone page 255, fig. 159 Ⓐ, ne démarrez pas le moteur. Faites appel à un spécialiste ! Sinon, le catalyseur ainsi que le moteur peuvent être endommagés !

Consommation d'huile-moteur

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 253 et tenez-en compte.

La consommation d'huile peut aller jusqu'à 0,5 l/1 000 km, suivant votre style de conduite et les conditions d'utilisation – Pour les véhicules neufs, la consommation d'huile peut être supérieure durant les 5 000 premiers kilomètres. C'est pourquoi le niveau d'huile-moteur doit être vérifié

Vidange d'huile-moteur

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 253 et tenez-en compte.

La vidange d'huile-moteur doit être effectuée dans le cadre des travaux d'entretien.

En raison des outils spéciaux nécessaires, des connaissances techniques requises pour ce type de travail ainsi que de l'élimination de l'huile usagée, faites vidanger l'huile et faites changer le filtre dans un atelier spécialisé. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Vous trouverez de plus amples informations concernant les intervalles d'entretien dans le Plan d'Entretien.

Avis (suite)

- Lors de l'appoint, ne confondez en aucun cas les fluides ! Cela risquerait en effet de se traduire par de graves défauts de fonctionnement et d'endommager le moteur !

Le niveau d'huile-moteur ne doit en aucun cas dépasser la zone Ⓐ. Sinon, de l'huile risque d'être aspirée par l'aération de carter-moteur et parvenir dans l'atmosphère par l'intermédiaire du système d'échappement.

régulièrement – de préférence chaque fois que vous faites le plein et avant tout long trajet.

En cas de sollicitation particulièrement élevée du moteur, par exemple en été lors de longs parcours sur autoroute, en cas de traction d'une remorque ou de franchissements de cols de haute montagne, le niveau d'huile-moteur doit se trouver dans la zone ⇒ page 255, fig. 159 Ⓐ.

Avertissement

Une vidange d'huile-moteur mal effectuée ainsi que la non-observation des consignes de sécurité générales en vigueur risquent de provoquer des accidents, des brûlures ainsi que de graves blessures.

- N'effectuez la vidange d'huile-moteur vous-même que si vous avez les connaissances techniques requises pour ce type de travail et si vous disposez des outils adéquats.

La présence d'additifs dans l'huile-moteur assombrit l'huile-moteur fraîche après un bref temps de fonctionnement du moteur. Ce phénomène est normal et ne justifie pas de vidanger plus souvent l'huile-moteur.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte et indicateur de température de liquide de refroidissement 257

Spécifications du liquide de refroidissement ..... 258

Vérification du niveau de liquide de refroidissement et appoint 259

N'effectuez vous même des opérations dans le système de refroidissement du moteur que si vous êtes familiarisé avec les manipulations nécessaires et que vous disposez de l'outillage adéquat → ⚠️! Si tel n'est pas le cas, faites effectuer toutes les interventions par un atelier spécialisé. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Informations complémentaires :

- Préparations des interventions dans le compartiment-moteur page 249

• Traction d'une remorque ⇒ page 142

- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Une manipulation impropre du liquide de refroidissement risque de provoquer de graves blessures.

• Conservez le liquide de refroidissement uniquement dans son bidon d'origine fermé.
  D'autres récipients peuvent être à l'origine de confusions.
• Le liquide de refroidissement est toxique, vous devez donc le conserver hors de portée des enfants.

Les liquides de refroidissement et les additifs peuvent être une source de pollution pour

l'environnement. Récupérez les fluides qui se sont écoulés et éliminez-les dans le respect des règles de dépollution en vigueur.

Témoin d'alerte et indicateur de température de liquide de refroidissement

B 90 130 A C BTF-0091

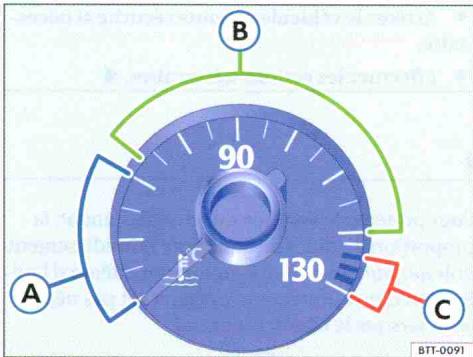

Fig. 161 Indicateur de température de liquide de refroidissement dans le combiné d'instrument : Ⓐ Zone froide; Ⓑ Zone normale; Ⓒ Zone d'alerte.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 257 et tenez-en compte.

En conduite normale, l'aiguille doit se trouver dans la zone centrale de l'échelle graduée. Si le moteur est fortement sollicité – en particulier lorsque la température ambiante est élevée – l'aiguille peut aussi se déplacer loin vers la droite.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Allumé	Position de l'aiguille page 257, fig. 161	cause éventuelle	Pour y remédier
	C Zone d'alerte	Température de liquide de refroidissement trop élevée.	STP Arrêtez de rouler ! Coupez le moteur, laissez refroidir le moteur jusqu'à ce que l'aiguille revienne dans la zone normale. Contrôlez le niveau de li- quide de refroidissement page 259.
	B Zone normale	Niveau de liquide de refroi- dissement trop faible.	Faites l'appoint de liquide de refroidisse- ment page 259. Si le niveau de liquide de refroidissement est correct, il y a un dysfonctionnement.
	-	Dysfonctionnement du système de refroidisse- ment.	STP Arrêtez de rouler ! Faites appel à un spécialiste en mesure de vous dépanner !
-	A Zone froide	-	Évitez de rouler à haut régime et de solliciter fortement le moteur.

Clignote	cause éventuelle	Pour y remédier
[wztc]	Dysfonctionnement du système de refroidissement.	Faites appel à un spécialiste !

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

Avertissement (suite)

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

Spécifications du liquide de refroidissement

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 257 et tenez-en compte.

Le système de refroidissement est rempli en usine d'un mélange constitué d'eau et d'une proportion d'au moins 40% d'additif de liquide de refroidissement G 12 plus-plus (TL-VW 774 G) ou G 12 plus (TL-VW 774 F). Vous pouvez reconnaître ces deux additifs de liquide de refroidissement à partir de leur couleur violette. Ce mélange offre non seulement une protection antigel jusqu'à -25 °C (-13° F), mais protège également les pièces en alliage léger du système de refroidissement contre la corrosion. En outre, le mélange empêche l'entartrage et élève nettement le point d'ébullition du liquide de refroidissement.

Pour protéger le système de refroidissement, la proportion d'additif de liquide de refroidissement doit toujours être de 40 % minimum, même si l'utilisation d'une protection antigel n'est pas nécessaire lorsque le climat est chaud.

Si, pour des raisons climatiques, une protection antigel plus importante est nécessaire, la proportion d'additif de liquide de refroidissement peut être augmentée. La proportion de cet additif de liquide de refroidissement ne doit toutefois pas dépasser 60%, la protection antigel risquant sinon de perdre son efficacité, de même que l'effet de refroidissement.

Lorsque vous faites l'appoint de liquide de refroidissement, utilisez un mélange constitué d'eau et

d'une proportion minimale de 40% de l'additif de liquide de refroidissement G 12 plus-plus afin d'obtenir une protection anticorrosion optimale ⇒ ⓣ.

Avertissement

Une protection antigel insuffisante dans le système de refroidissement peut entraîner une panne du moteur et causer de graves blessures.

• Veillez à ce que la protection antigel du système de refroidissement soit suffisante.
• Adaptez toujours la proportion d'additif de liquide de refroidissement à la température ambiante minimale prévisible.

Avis

Les additifs de liquide de refroidissement d'origine Volkswagen ne peuvent pas être mélangés avec les additifs d'autres fabricants.

Avis (suite)

• Ne mélangez jamais les additifs d'origine avec d'autres additifs, qui ne sont pas homologués par Volkswagen. Dans le cas de mélange avec d'autres liquides de refroidissement, des dégâts importants risquent de survenir sur le moteur et le système de refroidissement.
• Si le liquide contenu dans le vase d'expansion du liquide de refroidissement n'est pas violet mais, par ex., marron, l'additif G 12 plus-plus ou G 12 plus a été mélangé avec un autre additif. Dans ce cas, le liquide de refroidissement doit être immédiatement vidangé. Cela risquerait en effet de se traduire par de graves défauts de fonctionnement ou d'endommager le moteur !

Les liquides de refroidissement et les additifs de liquides de refroidissement peuvent être source de pollution pour l'environnement. Recueillez les fluides qui se sont écoulés et éliminez-les dans le respect des règles de dépollution en vigueur.

Vérification du niveau de liquide de refroidissement et appoint

min G27 B9N-0034

Fig. 162 Dans le compartiment-moteur : repères sur le vase d'expansion du liquide de refroidissement.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 257 et tenez-en compte.

Mesures préalables

• Garez votre véhicule sur un plan horizontal.
- Laissez refroidir le moteur
- Ouvrez le capot-moteur ⚠️⇒ page 249.

Fig. 163 Dans le compartiment-moteur : bouchon du vase d'expansion du liquide de refroidissement.

- Vous pouvez reconnaître le vase d'expansion du liquide de refroidissement grâce au symbole figurant sur le bouchon ⇒ fig. 163.

Contrôlez le niveau de liquide de refroidissement

• Lorsque le moteur est froid, vérifiez le niveau de liquide de refroidissement sur le repère latéral du vase d'expansion fig. 162.
• Si le niveau du liquide dans le réservoir est en dessous du repère minimal (« min »), faites l'ap-

point de liquide de refroidissement. Lorsque le moteur est chaud, le niveau du liquide de refroidissement peut dépasser légèrement la ligne supérieure de la zone repérée.

Faites l'appoint de liquide de refroidissement

- Pour éviter les projections, couvrez le bouchon du vase d'expansion avec un chiffon approprié.

- Dévissez le bouchon avec précaution ⇒ ⚠.

- Faites l'appoint uniquement avec du liquide de refroidissement neuf conforme aux spécifications (⇒ page 258) ⇒ Ⓔ.

- Le niveau de liquide de refroidissement doit se situer entre les repères page 259, fig. 162. En rétablissant le niveau, ne dépassez pas le bord supérieur de la zone repérée ⚠!

• Revissez le bouchon à fond.

- Si en cas d'urgence, aucun liquide de refroidissement conforme aux spécifications (⇒ page 258) n'est disponible, n'utilisez pas d'autre liquide de refroidissement ! Sinon, faites d'abord l'appoint uniquement avec de l'eau puis faites rétablir la proportion correcte du mélange le plus rapidement possible avec l'additif prescrit ⇒ page 258.

Avertissement

Lorsque le moteur tourne, le liquide de refroidissement devient extrêmement brûlant et risque de provoquer des blessures graves voire mortelles s'il entre en contact avec la peau sous forme gazeuse ou liquide.

- N'ouvrez ou ne fermez jamais le capot-moteur tant que vous voyez de la vapeur s'échapper.

Avertissement (suite)

- N'ouvrez jamais le bouchon du vase d'expansion du liquide de refroidissement tant que le moteur est chaud ou tant que vous voyez de la vapeur.

• Laissez toujours refroidir le moteur.

- Ne touchez jamais au ventilateur de radiateur. Il est asservi à la température et peut se mettre en route automatiquement – même lorsque le contact d'allumage est coupé ou que la clé de contact a été retirée!

Avis

- Ne faites l'appoint de liquide de refroidissement que jusqu'au bord supérieur de la zone repérée page 259, fig. 162. Le surplus de liquide de refroidissement est sinon refoulé, une fois chauffé, hors du circuit de refroidissement et peut entraîner des endommagements.

- En cas de pertes importantes de liquide de refroidissement, il est conseillé de ne faire l'appoint qu'après le refroidissement total du moteur. Une perte importante de liquide de refroidissement laisse supposer des défauts d'étanchéité du système de refroidissement du moteur. Faites immédiatement contrôler le système de refroidissement dans un atelier spécialisé. Vous risquez sinon d'endommager le moteur !

- Lorsque vous faites l'appoint, ne confondez surtout pas les fluides. Cela risquerait en effet de se traduire par de graves défauts de fonctionnement et d'endommager le moteur !

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin d'alerte 262

Contrôle du niveau d'électrolyte de la batterie du véhicule 262

Recharge, remplacement, débranchement ou rebranchement de la batterie du véhicule ..... 263

N'effectuez des opérations sur l'équipement électrique vous-même que si vous êtes familiarisé avec les manipulations nécessaires et que vous disposez de l'outillage adéquat ⇒ ⚠ ! Si tel n'est pas le cas, faites effectuer toutes les interventions par un atelier spécialisé. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

La batterie se trouve dans le compartiment-moteur.

Explication des mises en garde figurant sur la batterie

Symbole	Signification
[WO34]	Portez des lunettes de protection !
[TZ05]	L'électrolyte est très corrosif. Portez des gants et des lunettes de protection !
[4SA7]	Le feu, les étincelles et les flammes nues sont interdits. Abstenez-vous également de fumer !
[BX3H]	Un mélange de gaz détonant haute-ment explosif se forme lors de la re-charge de la batterie du véhicule.
[2E2A]	Gardez l'électrolyte et la batterie du véhicule hors de portée des enfants !

Informations complémentaires :

• Plan d'Entretien

• Préparations des interventions dans le compartiment-moteur page 249
• Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Une utilisation impropre de la batterie du véhicule peut entraîner des explosions ainsi que des blessures graves.

• Avant d'effectuer toute opération sur la batterie, coupez le contact d'allumage ainsi que tous les consommateurs électriques.
• Avant d'effectuer toute opération sur la batterie, débranchez le câble négatif de la batterie.
  • Tenez toujours les enfants à l'écart.
• Ne fumez pas et ne travaillez jamais à proximité d'étincelles ou de flammes nues.
• Manipulez avec précaution les câbles et les appareils électriques. Faites attention aux décharges électrostatiques.
• Ne court-circuitez jamais les bornes de la batterie.
  • N'utilisez pas de batterie endommagée.
• Remplacez immédiatement une batterie endommagée ou qui a gelé. Une batterie de véhicule déchargée peut déjà geler à des températures avoisinant 0 °C (-32° F).

Avis

• N'exposez pas la batterie du véhicule pendant une durée prolongée à la lumière directe du jour, car les rayons UV peuvent endommager le bac de la batterie.
• Pendant les longues périodes d'immobilisation, protégez la batterie du froid pour éviter qu'elle ne « gèle » et ne devienne ainsi inutilisable.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 261 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Dysfonctionnement alternateur.	Rendez-vous dans un atelier spécialisé ! Faites contrôler l'équipement électrique.Eteignez les consommateurs électriques qui ne sont pas indispensables. En cours de route, la batterie du véhicule n'est plus rechargée par l'alternateur.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avertissement

Le fait de ne pas tenir compte des témoins d'alerte qui s'allument ou des messages texte peut entraîner des accidents et des blessures.

Avertissement (suite)

• Tenez donc toujours compte des témoins d'alerte qui s'allument et des messages texte.
• Arrêtez le véhicule en toute sécurité si nécessaire.
  • Effectuez les actions nécessaires.

Contrôle du niveau d'électrolyte de la batterie du véhicule

A B3C-0422

Fig. 164 Dans le compartiment-moteur : dépose du cache de la batterie du véhicule.

Fig. 165 Dans le compartiment-moteur : rabattement du soufflet de la batterie du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 261 et tenez-en compte.

Contrôlez régulièrement le niveau d'électrolyte des batteries de véhicules totalisant de forts kilométrages, de celles utilisées dans les pays chauds et des batteries d'un certain âge. La batterie du véhicule ne nécessite sinon aucun entretien.

Mesures préalables

• Préparation du véhicule pour effectuer des travaux dans le compartiment-moteur page 249.
  • Ouvrez le capot-moteur ⚠️⇒ page 249.

Ouvrez le cache de la batterie.

Selon la motorisation du véhicule, les caches de la batterie du véhicule sont réalisés différemment :

• Dans le cas d'un cache : Appuyez sur la languette page 262, fig. 164 A dans le sens de la flèche et retirez le cache par le haut.
• Dans le cas d'un soufflet : rabattez le cache sur le côté page 262, fig. 165.

Contrôle du niveau d'électrolyte

• Veillez à ce que la luminosité soit suffisante de manière à pouvoir reconnaître facilement les couleurs.
• Tapotez avec précaution le regard circulaire situé sur la face supérieure de la batterie du véhicule pour éliminer les bulles d'air pouvant fausser l'affichage de l'indicateur coloré.

Affichage de l'indicateur coloré	Mesure à prendre
jaune clair ou incolore	Le niveau d'électrolyte de la batterie du véhicule est insuffisant. Contrôlez la batterie du véhicule dans un atelier spécialisé et faites-la remplacer si nécessaire.
Autres indicateurs colorés.	Le niveau d'électrolyte de la batterie du véhicule est correct. Les indicateurs colorés permettent d'effectuer un diagnostic de la batterie en atelier.

Avertissement

L'électrolyte de batterie est toxique et est composé de particules contenant de l'acide ou du plomb.

• Portez toujours des gants et des lunettes de protection.
• Évitez d'incliner la batterie du véhicule, car de l'électrolyte risque de s'écouler par les orifices de dégazage.
  • N'ouvrez jamais la batterie du véhicule.
• Rincez immédiatement à l'eau claire et pendant quelques minutes toute projection d'électrolyte dans les yeux. Consultez ensuite un médecin sans tarder.
• En cas d'absorption d'électrolyte, consultez immédiatement un médecin.
• Neutralisez immédiatement les projections d'acide sur la peau ou les vêtements avec une solution savonneuse, puis rincez à grande eau.

Recharge, remplacement, débranchement ou rebranchement de la batterie du véhicule

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 261 et tenez-en compte.

Recharge de la batterie du véhicule

La recharge de la batterie du véhicule doit être effectuée par un atelier spécialisé; car la batterie montée en usine est dotée d'une technologie qui nécessite une limitation de la tension de charge ⚠. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Remplacement de la batterie du véhicule

La batterie du véhicule a été conçue pour correspondre à son emplacement de montage et présente des caractéristiques de sécurité. Si vous devez remplacer une batterie, avant d'en acheter une nouvelle, renseignez-vous auprès d'un Partenaire Volkswagen sur la compatibilité électromagnétique, sur la taille ainsi que sur les exigences

d'entretien, de puissance et de sécurité requises concernant la nouvelle batterie. Volkswagen vous recommande de faire changer la batterie du véhicule chez un Partenaire Volkswagen.

Utilisez exclusivement une batterie de véhicule sans entretien Volkswagen d'origine conformes aux normes TL 825 06 et VW 7 50 73. Ces normes doivent dater d'août 2001 ou être plus récentes.

Les véhicules avec mode Start/Stop sont équipés d'une batterie spéciale. C'est pourquoi vous devez remplacer cette batterie uniquement avec une batterie ayant les mêmes spécifications.

Débranchement de la batterie

Si la batterie doit être débranchée du réseau de bord, veuillez suivre les conseils suivants :

- Déverrouillez le véhicule avant le débranchement, l'alarme antivol risquant sinon de se déclencher.

- Débranchez d'abord le câble négatif, puis le câble positif ⚠.

Branchement de la batterie

• Avant de rebrancher la batterie du véhicule, coupez tous les consommateurs électriques.
• Rebranchez d'abord le câble positif, puis le câble négatif ⚠.

Après le branchement d'une batterie de véhicule et la mise du contact d'allumage, différents témoins s'allument. Ils s'éteignent dès que vous avez parcouru un court trajet à une vitesse comprise entre 15 et 20 km/h. Si les témoins restent allumés, rendez-vous chez un spécialiste et faites contrôler le véhicule.

Si la batterie a été déconnectée durant une période prolongée sur un véhicule bénéficiant d'un service longue durée (LongLife), il se peut que l'échéance du prochain service ne soit pas calculée correctement page 19. Orientez-vous sur les périodicités d'entretien maximales admissibles brochure Plan d'Entretien.

Coupure automatique des consommateurs

Pour éviter la décharge des batteries, une gestion de réseau de bord intelligente permet de recourir automatiquement à diverses mesures en cas de forte sollicitation des batteries :

• Le régime de ralenti est augmenté pour que l'alternateur produise davantage de courant.
• Le cas échéant, certains gros consommateurs de courant sont limités en puissance, voire entièrement désactivés.
• L'alimentation en tension des prises de courant 12 volts et de l'allume-cigare peut être brièvement interrompue durant le démarrage du moteur.

La batterie du véhicule risque de se décharger malgré la gestion du réseau de bord. Par exemple, lorsque le contact d'allumage reste mis pendant une période prolongée alors que le moteur est éteint ou en cas de stationnement prolongé avec les feux de position ou de stationnement allumés.

Comment se décharge la batterie ?

• Longues périodes d'immobilisation, sans faire fonctionner le moteur.
• Utilisation de consommateurs électriques lorsque le moteur est à l'arrêt.
• Pendant le fonctionnement du chauffage d'appoint (chauffage stationnaire).

Avertissement

Un mélange de gaz détonant hautement explosif se forme lors de la recharge de la batterie.

• Ne chargez la batterie du véhicule que dans des locaux bien aérés.
• Ne rechargez jamais une batterie de véhicule gelée, même après son dégel. Une batterie de véhicule déchargée peut déjà geler à des températures avoisinant 0 °C (-32° F).
• Remplacez impérativement toute batterie du véhicule qui a gelé.
• Des câbles de raccordement mal branchés peuvent provoquer un court-circuit. Rebranchez d'abord le câble positif, puis le câble négatif.

Avis

• Ne débranchez jamais la batterie du véhicule lorsque le contact d'allumage est mis ou lorsque le moteur tourne, l'équipement électrique ou les composants électroniques risquant sinon d'être endommagés.
• Ne branchez jamais des accessoires fournissant du courant électrique, par ex. un panneau solaire ou un chargeur de batterie de véhicule sur la prise de courant 12 volts ou sur l'allume-cigares. Sinon, l'équipement électrique du véhicule risque d'être endommagé.

Avis

- Les véhicules avec mode Start/Stop sont équipés d'une batterie spéciale. La pose d'une autre batterie peut causer des problèmes au niveau de l'électronique du véhicule. Lors du remplacement de la batterie du véhicule, posez une batterie dont les spécifications correspondent exactement à la batterie d'origine.

Eliminez la batterie du véhicule conformément à la législation en vigueur. Les batteries ont contenir des substances toxiques telles l'acide sulfurique et le plomb.

L'électrolyte de batterie peut être une source de pollution pour l'environnement. Récu- les fluides qui se sont écoulés et éliminez-les le respect des règles de dépollution eneur.

Entretien du véhicule et remise en état

Entretien et nettoyage extérieur du véhicule

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Lavage du véhicule 266

Lavage au nettoyeur haute pression 267

Nettoyage des glaces et des rétroviseurs extérieurs 268

Nettoyage et remplacement des balais d'essuie- glace 269

Traitement et lustrage de la peinture du véhicule .. 270

Nettoyage des pièces chromées 271

Entretien et nettoyage des surfaces anodisées .... 271

Nettoyage des jantes 271

Entretien des joints en caoutchouc 272

Dégivrage des barillets de serrures de portes .... 272

Protection du soubassement 272

Nettoyage du compartiment-moteur 273

Des entretiens réguliers et adéquats contribuent au maintien de la valeur du véhicule. Un entretien réalisé en bonne et due forme peut constituer l'une des conditions de bénéfice de la garantie en cas de dommages de corrosion et de défauts de peinture sur la carrosserie.

Des produits d'entretien appropriés sont disponibles auprès de votre Partenaire Volkswagen.

Informations complémentaires :

- Entretien et nettoyage de l'habitacle ⇒ page 274

- Accessoires, remplacement de pièces, réparations et modifications page 294

- Préparations des interventions dans le compartiment-moteur page 249

Avertissement

Les produits d'entretien peuvent être toxiques et dangereux. Des produits d'entretien non appropriés ainsi qu'une utilisation impropre des produits d'entretien peuvent provoquer des blessures graves et causer des intoxications.

- Conservez les produits d'entretien uniquement dans leur bidon d'origine fermé.

Avertissement (suite)

- Tenez compte de la notice jointe à l'emballage. - N'utilisez jamais de boîtes de conserve, de bouteilles ou d'autres contenants vides pour conserver des produits d'entretien, étant donné que des tiers ne peuvent alors plus toujours les identifier.

- Maintenir les produits d'entretien hors de la portée des enfants.

- Lors de leur application, des vapeurs nocives peuvent se dégager. C'est pourquoi il ne faut utiliser les produits d'entretien qu'à l'extérieur ou dans des locaux bien aérés.

- N'utilisez jamais de carburant, de térébenthine, d'huile-moteur, de dissolvant pour vernis à ongles ou d'autres liquides hautement volatils pour laver, entretenir ou nettoyer le véhicule. Ils sont toxiques et facilement inflammables.

Avertissement

Un entretien et un nettoyage non conformes des pièces du véhicule peuvent nuire au bon fonctionnement des équipements de sécurité du véhicule et provoquer des blessures graves.

- Ne nettoyez et n'entretenez les pièces du véhicule que selon les conseils du fabricant.

- Utilisez les produits de nettoyage homologués ou conseillés.

Avis

Les nettoyants contenant des solvants attaquent le matériau et peuvent l'endommager.

Ne lavez le véhicule qu'aux emplacements de lavage spécialement prévus à cet effet afin d'éviter que les eaux usées, éventuellement souillées d'huile, de graisse et de carburant ne soient rejetées aux égouts. Dans certaines régions, il est interdit de laver son véhicule en dehors des emplacements prévus à cet effet.

Lorsque vous achetez des produits d'entretien, choisissez de préférence des produits écologiques.

Les restes de produits d'entretien ne doivent pas être jetés aux ordures ménagères. Tenez compte de la notice jointe à l'emballage.

Lavage du véhicule

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 65 et tenez-en compte.

Plus les restes d'insectes, les fientes d'oiseaux, les retombées résineuses sous les arbres, les poussières de la route, les pollutions industrielles, les taches de goudron, les particules de suie, les sels de déneigement et autres dépôts agressifs restent collés longtemps sur la surface extérieure du véhicule, plus leur action est destructrice. Les températures élevées, suite à un ensoleillement intense par exemple, renforcent leur action corrosive. De même, le soubassement du véhicule doit être régulièrement lavé avec soin.

Installation de lavage

Suivez les instructions affichées par l'exploitant des installations de lavage. Prenez les mesures de sécurité habituelles avant d'effectuer un lavage automatique, fermez toutes les fenêtres et rabattez les rétroviseurs extérieurs par ex., afin d'éviter tout endommagement. Si des accessoires extérieurs particulier se trouvent sur le véhicule, tels qu'un becquet, une galerie porte-bagages, une antenne radio, il est impératif de demander l'avis de l'exploitant de l'installation de lavage ⇒ ⚠.

La résistance de la peinture de votre véhicule est telle que vous pouvez en principe laver celui-ci sans problème dans des installations de lavage automatique. Cependant, la sollicitation réelle de la peinture dépend fortement de la construction de l'installation de lavage. Volkswagen recommande le lavage dans des installations de lavage sans brosses.

Pour éliminer d'éventuels résidus de cire sur les glaces et pour remédier si nécessaire au broute-ment des essuie-glace, veuillez tenir compte des remarques suivantes ⇒ page 268, Nettoyage des glaces et des rétroviseurs extérieurs.

Lavage à la main

Lors du lavage à la main, détrempez tout d'abord la saleté à grande eau et rincer autant que possible.

Puis, nettoyez le véhicule à l'aide d'une éponge douce, d'un gant de lavage ou d'une brosse de lavage en frottant légèrement. Commencez par le toit et continuez du haut vers le bas. N'utilisez de shampooing qu'en cas de saleté tenace.

Rincez abondamment et fréquemment l'éponge ou le gant de lavage.

Nettoyez en dernier lieu les roues, le bas de caisse, etc. Utilisez pour cela une deuxième éponge.

Avertissement

La présence de pièces à arêtes vives sur le véhicule peut entraîner des blessures.

- Protégez vos mains et vos bras des pièces à arêtes vives lorsque vous nettoyez par exemple le soubassement ou la face intérieure des passages de roue.

Avertissement

Après un lavage auto, l'efficacité du freinage peut être amoindrie en raison de l'humidité ou, en hiver, du givrage des disques et des plaquettes de frein.

• Enfoncez prudemment la pédale de frein pour tester les freins.
• Effectuez des manœuvres de freinage prudentes pour « sécher » les freins. Ne pas mettre en danger les usagers de la route ou enfreindre les dispositions légales lors de cette opération.

Avis

• La température de l'eau ne doit pas dépasser 60 °C (+140 °F).
• Pour éviter d'endommager la peinture, ne lavez pas le véhicule en plein soleil.
• N'utilisez pas d'éponges à insectes, d'éponges à vaisselles rugueuses ou des objets similaires, ce qui risquerait d'endommager la surface extérieure.
• Ne nettoyez jamais les projecteurs avec un chiffon sec ou une éponge sèche ; utilisez uniquement un chiffon mouillé ou une éponge mouillée. Utilisez au mieux de l'eau savonneuse.

! Avis (suite)

- Lavage du véhicule par grand froid : si vous nettoyez le véhicule au jet, veillez à ne pas diriger le jet d'eau directement sur les serrures ou sur les joints de portes ou de capots. Les serrures et les joints risquent de geler !

Avis

Tenez impérativement compte des points suivants avant de passer le véhicule dans une Installation de lavage afin d'éviter tout endommagement sur le véhicule :

- Comparez la voie du véhicule avec l'écart des rails de guidage de l'installation de lavage afin de ne pas endommager les jantes et les pneus!

! Avis (suite)

- Désactivez le détecteur de pluie avant de faire entrer le véhicule dans une installation de lavage.

- Comparez la hauteur et la largeur du véhicule avec la hauteur et la largeur de passage de l'installation de lavage !

- Rabattement des rétroviseurs extérieurs. Les rétroviseurs extérieurs rabattables électriquement ne doivent en aucun cas être rabattus à la main mais uniquement électriquement !

- Pour éviter tout endommagement de peinture du capot-moteur, rabattez le balai d'essuie-glace sur le pare-brise après le séchage. Ne le laissez pas tomber!

- Verrouillez le hayon pour éviter toute ouverture involontaire lors du passage dans l'installation de lavage.

Lavage au nettoyeur haute pression

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Lors du lavage du véhicule avec un nettoyeur haute pression, suivez impérativement les instructions d'utilisation du nettoyeur haute pression. Ceci vaut en particulier pour la pression et pour la distance de nettoyage ⇒ ⚠.

Maintenez un espace suffisant par rapport aux matériaux tendres tels que les flexibles en caoutchouc ou l'insonorisant ainsi que les capteurs du système d'aide au stationnement. Les capteurs du système d'aide au stationnement se trouvent dans les pare-chocs avant et éventuellement arrière ⇒ ①.

N'utilisez en aucun cas les buses à jet circulaire ou les rotabuses ⇒ ⚠.

Avertissement

L'utilisation non conforme du nettoyeur haute pression peut entraîner des endommagements durables, visibles ou invisibles sur les pneus et sur d'autres matières. Cela peut provoquer des accidents ainsi que de graves blessures.

Avertissement (suite)

- Respectez une distance suffisante de la buse par rapport aux pneus.

- Ne nettoyez jamais les pneus avec les buses à jet circulaire (« rotabuses »). Même si la distance de nettoyage est relativement grande et la durée du jet très brève, les pneus risquent d'être endommagés de façon apparente ou cachée.

Avertissement

Après un lavage auto, l'efficacité du freinage peut être amoindrie en raison de l'humidité ou, en hiver, du givrage des disques et des plaquettes de frein.

- Enfoncez prudemment la pédale de frein pour tester les freins.

- Effectuez des manœuvres de freinage prudentes pour « sécher » les freins. Ne pas mettre en danger les usagers de la route ou enfreindre les dispositions légales lors de cette opération.

Avis

- La température de l'eau ne doit pas dépasser 60 °C (+140 °F).

- Pour éviter d'endommager la peinture, ne lavez pas le véhicule en plein soleil.

- Pour garantir le bon fonctionnement du système d'aide au stationnement et de l'assistant aux manœuvres de stationnement, les capteurs situés dans les pare-chocs doivent toujours être propres et exempts de givre ou de glace. En cas de nettoyage haute pression ou à la vapeur, n'exposez les capteurs directement au jet que pendant un bref instant et respectez toujours une distance supérieure à 10 cm environ.

- Ne nettoyez pas les glaces givrées ou couvertes de neige avec un nettoyeur haute pression. - Lavage du véhicule par grand froid : si vous nettoyez le véhicule au jet, veillez à ne pas diriger le jet d'eau directement sur les serrures ou sur les joints de portes ou de capots. Les serrures et les joints risquent de geler !

Nettoyage des glaces et des rétroviseurs extérieurs

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 265 et tenez-en compte.

Nettoyage des glaces et des rétroviseurs extérieurs

Vaporisez les glaces et les rétroviseurs extérieurs avec du nettoyant pour glaces de commercialisation courante à base d'alcool.

Séchez les glaces à l'aide d'une peau de chamois propre ou d'un chiffon non pelucheux. Une peau de chamois utilisée pour essuyer des surfaces peintes contient des résidus gras de traitements de protection et risquerait de salir les glaces.

Les résidus de caoutchouc, d'huile, de graisse ou de silicone peuvent être éliminés à l'aide de nettoyant pour glaces ou d'un dégraissant antisilicone ⇒ ⚫.

Élimination des résidus de cire

Les lavages auto et autres produits d'entretien peuvent laisser des résidus de cire sur toutes les glaces. De tels résidus de cire ne peuvent être éliminés qu'à l'aide d'un nettoyant spécial ou de chiffons. Les résidus de cire sur le pare-brise peuvent entraîner le broutement des essuie-glaces. Volkswagen conseille, après chaque lavage du véhicule, d'éliminer les résidus de cire sur le pare-brise à l'aide d'un chiffon.

Le remplissage du réservoir de lave-glace avec un nettoyant pour glaces aux propriétés dissolvantes pour la cire permet d'éliminer ce broutement. Lors du remplissage avec des produits de nettoyage, respectez la proportion correcte du mélange. Les nettoyants à effet dégraissant ne peuvent pas éliminer de tels résidus de cire ⇒ ①.

Les nettoyants spéciaux et les chiffons de nettoyage des glaces sont disponibles auprès du Partenaire Volkswagen. Pour l'élimination des résidus de cire, Volkswagen conseille les produits de nettoyage suivants :

• Cristall glaces été G 052 184 Al pour la période de l'année où les températures sont clémentes. Proportion de mélange 1:100 (1 dose de produit concentré pour 100 doses d'eau) dans le réservoir du lave-glace.
• Vous pouvez aussi opter pour un produit utilisable quelle que soit la saison ; choisissez alors un produit adapté pour toute l'année (Cristall glaces G 052 164 A2). Proportion de mélange en hiver jusqu'à -18° C (-0,4 °F) : environ 1 pour 2 (1 dose de produit concentré pour 2 doses d'eau); sinon proportion de mélange de 1 pour 4 dans le réservoir de lave-glace.
• Chiffons de nettoyage G 052 522 A1 pour toutes les glaces en verre et les rétroviseurs extérieurs.

Déblayage de la neige

À l'aide d'une balayette, éliminez la neige de toutes les glaces et des rétroviseurs extérieurs.

Dégivrage

Utilisez de préférence un aérosol dégivrant pour le dégivrage. Lorsque vous utilisez une raclette, ne lui imprimez pas des mouvements de va-et-vient, mais déplacez-la uniquement dans un sens. Lors du mouvement de retour, de la saleté peut rayer la glace.

Avertissement

Les glaces sales et embuées réduisent la vision et augmentent le risque d'accidents et de blessures graves.

- Ne conduisez que si vous bénéficiez d'une bonne visibilité à travers toutes les glaces !

Avertissement (suite)

- Enlevez le givre, la neige et la buée de toutes les glaces à l'intérieur et à l'extérieur.

Avis

- Dans le réservoir du lave-glace, ne mélangez en aucun cas les produits de nettoyage recommandés avec d'autres produits. Sinon, il peut s'ensuivre une floculation des composants et donc un engorgement des buses du lave-glace.

- Ne déneigez ou ne dégivrez pas les glaces et les rétroviseurs avec de l'eau chaude ou bouillante. La glace pourrait se fissurer !

! Avis (suite)

- Les fils chauffants du dégivrage de glace arrière se trouvent sur la face intérieure de la glace. N'apposez pas d'autocollant sur les fils chauffants et ne nettoyez jamais la face intérieure de la glace arrière avec des nettoyants acides ou agressifs ou avec d'autres produits chimiques.

- Les antennes qui se trouvent sur la face intérieure des glaces peuvent être endommagées par le frottement d'objets ou par l'utilisation de nettoyants acides ou agressifs ou avec d'autres produits chimiques. N'apposez pas d'autocollant sur l'antenne de glace et ne nettoyez jamais les antennes avec des nettoyants acides ou agressifs ou avec d'autres produits chimiques.

Nettoyage et remplacement des balais d'essuie-glace

1 B3C-0675

Fig. 166 Remplacement des balais d'essuie-glace avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 265 et tenez-en compte.

Les balais d'essuie-glace de première monte sont enduits d'une couche de graphite. La couche de graphite permet au balai d'essuie-glace de glisser en silence sur la glace. Si elle est endommagée, la couche de graphite augmente entre autres le niveau sonore du balayage sur la glace.

Contrôlez régulièrement l'état des balais d'essuie-glace. Dans le cas d'un broutement des balais d'essuie-glace, remplacez-les s'ils sont endommagés ou nettoyez-les s'ils sont encrassés ⇒ ⚠.

Il est conseillé de remplacer immédiatement des balais d'essuie-glace endommagés. Les balais

A B 1 B5K-0073

Fig. 167 Remplacement du balai d'essuie-glace arrière.

d'essuie-glace sont disponibles dans un atelier spécialisé.

Soulèvement et rabattement des balais d'essuie- glace

Pour soulever ou rabattre un balai d'essuie glace, ne le toucher que dans la zone de la fixation du balais d'essuie-glace.

Pour l'essuie-glace avant : amenez l'essuie-glace avant en position de maintenance avant de le rabattre page 120.

Nettoyage des balais d'essuie-glace

- Soulèvement et rabattement des balais d'essuie-glace.

• Éliminez avec précaution la poussière et la saleté des balais d'essuie-glace à l'aide d'un chiffon doux.
• En cas de salissures tenaces, nettoyez les balais d'essuie-glace avec précaution à l'aide d'une éponge ou d'un chiffon ⇒ ⚠.

Remplacement des balais d'essuie-glace avant

• Soulèvement et rabattement des balais d'essuie-glace.
• Maintenez la touche de déverrouillage ⇒ fig. 166 ① enfoncée et retirez simultanément le balai d'essuie-glace dans le sens de la flèche.
• Insérez un balai d'essuie-glace neuf de longueur et d'exécution identiques sur le bras d'essuie-glace jusqu'à ce qu'il s'encliquette.
• Relevez le bras d'essuie-glace sur le pare-brise.

Remplacement du balai d'essuie-glace arrière

• Soulèvement et rabattement du balai d'essuie-glace.
• Rabattez la partie supérieure du balai d'essuie-glace en direction du bras d'essuie-glace ⇒ page 269, fig. 167 (flèche Ⓐ).

• Maintenez la touche de déverrouillage ① enfoncée et retirez simultanément le balai d'essuie-glace dans le sens de la flèche B. Il se peut que vous deviez exercer pour cela une force relativement importante.

• Insérez un balai d'essuie-glace neuf de longueur et d'exécution identiques sur le bras d'essuie-glace dans le sens opposé à la flèche Ⓑ jusqu'à ce qu'il s'encliquette. Lors de cette opération, le balai d'essuie-glace doit se trouver en position déployée (flèche Ⓐ).

• Relevez le bras d'essuie-glace sur la glace arrière.

Avertissement

S'ils sont usés ou sales, les balais d'essuie-glace réduisent la visibilité et augmentent le risque d'accidents et de blessures graves.

- Remplacez toujours les balais d'essuie-glace lorsqu'ils sont endommagés et usés ou lorsqu'ils ne nettoient plus suffisamment les glaces.

Avis

• Des balais d'essuie-glaces endommagés ou encrassés peuvent rayer les glaces.
• Les nettoyants contenant des solvants, les éponges dures et autres objets à arêtes vives endommagent la couche de graphite lors du nettoyage des balais d'essuie-glace.
• Ne nettoyez pas les glaces avec du carburant, du dissolvant pour vernis à ongles, du diluant ou des produits similaires.

Traitement et lustrage de la peinture du véhicule

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Traitement

Un traitement de protection de qualité protège la peinture du véhicule. Le véhicule doit à nouveau être protégé avec un traitement de protection à la cire dure de bonne qualité au plus tard lorsque l'eau ne perle plus distinctement sur la peinture propre.

Même si vous utilisez régulièrement un traitement de protection dans l'installation de lavage automatique, Volkswagen conseille de traiter la peinture du véhicule à la cire dure au moins deux fois par an.

Lustrage

Le lustrage ne devient indispensable que lorsque la peinture du véhicule est ternie et que le traitement de protection ne suffit plus à lui rendre l'éclat souhaité.

Si le produit de lustrage ne contient pas de substances protectrices, appliquez ensuite un traitement de protection.

Avis

• Afin d'éviter tout risque d'endommagement, ne traitez pas les pièces de couleur mate, les pièces en matière plastique, les verres de projecteurs et les feux arrière avec des produits de lustrage ou des cires dures.
• Ne polissez pas la peinture du véhicule dans un environnement sableux ou poussiéreux ou lorsque la peinture est sale.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Nettoyez les pièces chromées à l'aide d'un chiffon humide. Volkswagen vous conseille d'éliminer les taches ou dépôts en surface en utilisant éventuellement un produit d'entretien pour chromes. Lustrez les pièces chromées à l'aide d'un chiffon doux et sec.

Avis

Pour éviter les rayures sur les surfaces chromées :

- N'utilisez pas de produit d'entretien abrasif.

- Évitez de nettoyer ou de lustrer les surfaces chromées dans un environnement sableux ou poussièreux.

- Ne lustrez pas les surfaces salies.

Entretien et nettoyage des surfaces anodisées

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Les surfaces anodisées sont visuellement difficiles à distinguer de l'aluminium, par ex. un cadre de grille de calandre anodisé. Les surfaces ne doivent pourtant pas être traitées comme l'aluminium. N'utilisez en aucun cas des éponges à insectes, des éponges à vaisselle rugueuses ou des objets similaires.

• Imbibez d'eau un chiffon propre et non pelucheux, puis servez-vous-en pour nettoyer les surfaces anodisées.
• En cas de salissures tenaces, utilisez un produit d'entretien sans solvants.

Avis

Afin de ne pas endommager les surfaces anodisées :

• n'utilisez pas de nettoyants contenant des solvants.
• N'utilisez pas de produits à polir ou de cires dures.
• N'utilisez pas de produit d'entretien abrasif.
• Ne lustrez pas les surfaces anodisées dans un environnement sableux ou poussiéreux.
• Ne lustrez pas les surfaces salies.

Nettoyage des jantes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Nettoyage des jantes en acier

Les résidus collés provenant de l'usure des plaquettes de frein peuvent être éliminés à l'aide d'un détachant pour poussières industrielles. Nettoyez donc les jantes en acier à intervalles réguliers à l'aide d'une éponge spéciale.

Retouchez les dégâts de peinture sur les jantes en acier avant la formation de rouille.

Entretien et nettoyage des jantes en alliage léger

Rincez le sel de déneigement et les résidus provenant de l'usure des plaquettes de frein des jantes en alliage léger toutes les deux semaines. Traitez

ensuite les jantes avec un produit de nettoyage exempt d'acide. Volkswagen recommande d'enduire entièrement les jantes de cire dure tous les trois mois.

Si vous n'enlevez pas régulièrement les sels de déneigement et les résidus provenant de l'usure des plaquettes de frein, ces substances risquent d'attaquer l'alliage léger.

Utilisez un produit de nettoyage exempt d'acide pour jantes en alliage léger. N'utilisez pas de produits de lustrage pour peinture ou autres produits abrasifs pour l'entretien des jantes.

Si la couche de peinture de protection a été endommagée, par exemple par gravillonnage, procédez immédiatement à une retouche.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Les joints en caoutchouc des portes, des fenêtres, etc. conservent leur souplesse, sont plus étanches et durent plus longtemps si vous les enduisez de

temps à autre d'un produit d'entretien approprié pour caoutchouc.

Éliminez la poussière et la saleté des joints en caoutchouc à l'aide d'un chiffon doux avant l'entretien.

Dégivrage des barillets de serrures de portes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la

page 265 et tenez-en compte.

Pour dégeler les barillets de serrures de portes, Volkswagen recommande l'utilisation de l'aérosol d'origine à action revitalisante et anticorrosive.

Avis

Les barillets de serrures de portes peuvent rouiller en cas d'utilisation de dégivreurs de serrures de porte contenant des solvants pour graisse.

Protection du soubassement

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Le dessous du véhicule bénéficie d'un traitement de protection durable contre les agressions chimiques et mécaniques. La couche protégeant le sousassement peut être endommagée lors de l'utilisation du véhicule. C'est pourquoi Volkswagen recommande de faire régulièrement effectuer un contrôle, et le cas échéant une retouche, du dessous du véhicule et du châssis.

Attention

La protection du soubassement et les produits anticorrosion peuvent s'enflammer au contact du système d'échappement chaud ou d'autres pièces brûlantes du moteur.

- N'appliquez pas de produit de protection pour soubassement ni de produits anticorrosion sur les tuyaux d'échappement, catalyseurs, écrans thermiques ou autres composants du véhicule qui deviennent très chauds.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 265 et tenez-en compte.

Le compartiment-moteur du véhicule constitue une zone dangereuse page 249.

Le nettoyage du compartiment-moteur doit être effectué par un atelier spécialisé. Un nettoyage non conforme peut entre autres éliminer la protection anti-corrosion et endommager les composants électriques. De l'eau peut en outre pénétrer directement dans l'habitacle par le caisson d'eau ⇒ ①.

Si le compartiment-moteur est fortement encrassé, il convient toujours de se rendre dans un atelier spécialisé pour y faire effectuer un nettoyage professionnel du compartiment-moteur. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Caisson d'eau

Le caisson d'eau se trouve dans le compartiment-moteur entre le pare-brise et le moteur sous un cache perforé. L'air extérieur est aspiré du caisson d'eau dans l'habitacle à travers l'installation de chauffage et le climatiseur.

Les feuilles et autres objets doivent être régulièrement éliminés du cache de caisson d'eau au moyen d'un aspirateur ou à la main.

Avertissement

Toute intervention sur le moteur ou dans le compartiment-moteur présente des risques de blessures, de brûlures, d'accidents ou d'incendie!

• Avant toute intervention, familiarisez-vous avec les opérations nécessaires et les consignes de sécurité générales en vigueur page 249.
• Volkswagen recommande de confier ces travaux à un atelier spécialisé.

Avis

De l'eau versée manuellement dans le caisson d'eau, par ex. avec un nettoyeur haute pression, peut endommager considérablement le véhicule.

Ne lavez le compartiment-moteur qu'aux emplacements de lavage spécialement prévus à cet effet afin d'éviter que les eaux usées, éventuellement souillées d'huile, de graisse et de carburant ne parviennent dans les égouts. Dans certaines régions, il est interdit de nettoyer le compartiment-moteur en dehors des emplacements prévus à cet effet.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Utilisation des garnitures de sièges 275

Nettoyage des garnitures, revêtements en tissu et en Alcantara® 275

Nettoyage et entretien du cuir naturel 276

Nettoyage des garnitures en similicuir 277

Nettoyage des rangements, des porte-boissons et des cendriers 278

Nettoyage et entretien des pièces en matière plastique, placages en bois et tableau de bord .. 278

Nettoyage des ceintures de sécurité 279

Les tissus de vêtements modernes, par ex. les jeans sombres, présentent en partie une teinte qui n'est pas suffisamment résistante. Sur les garnitures de siège claires en particulier (tissu ou cuir), de tels vêtements peuvent déteindre sur la garniture et laisser des traces visibles, même en cas d'utilisation conforme. Cela n'est pas imputable au tissu de la garniture mais à une faible stabilité de la teinte des vêtements.

Informations complémentaires :

- Nettoyage et entretien de l'extérieur du véhicule page 265

- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Les produits d'entretien peuvent être toxiques et dangereux. Des produits d'entretien non appropriés ainsi qu'une utilisation impropre des produits d'entretien peuvent provoquer des blessures graves et causer des intoxications.

- Conservez les produits d'entretien uniquement dans leur bidon d'origine fermé.

- Tenez compte de la notice jointe à l'emballage.

Avertissement (suite)

• N'utilisez jamais de boîtes de conserve, de bouteilles ou d'autres contenants vides pour conserver des produits d'entretien, étant donné que des tiers ne peuvent alors plus toujours les identifier.
• Maintenir les produits d'entretien hors de la portée des enfants.
• Lors de leur application, des vapeurs nocives peuvent se dégager. C'est pourquoi il ne faut utiliser les produits d'entretien qu'à l'extérieur ou dans des locaux bien aérés.
• N'utilisez jamais de carburant, de térébenthine, d'huile-moteur, de dissolvant pour vernis à ongles ou d'autres liquides hautement volatils pour laver, entretenir ou nettoyer le véhicule. Ils sont toxiques et facilement inflammables.

Avertissement

Un entretien et un nettoyage non conformes des pièces du véhicule peuvent nuire au bon fonctionnement des équipements de sécurité du véhicule et provoquer des blessures graves.

• Ne nettoyez et n'entretenez les pièces du véhicule que selon les conseils du fabricant.
• Utilisez les produits de nettoyage homologués ou conseillés.

Avis

• Les nettoyants contenant des solvants attaquent le matériau et peuvent l'endommager.
• Adressez-vous à un atelier spécialisé pour faire éliminer les taches tenaces afin d'éviter tout endommagement.

Des produits d'entretien appropriés sont disponibles auprès d'un Partenaire

Volkswagen.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 274 et tenez-en compte.

Liste de contrôle

Tenez compte de ce qui suit afin d'utiliser et de conserver les garnitures de sièges en bon état ⇒ ⚫ :

√ Avant de monter à bord du véhicule, fermez toutes les fermetures velcro qui peuvent être en contact avec les garnitures et revêtements en tissu. Des fermetures velcro ouvertes peuvent endommager les garnitures et revêtements en tissu.
Évitez le contact direct d'objets et d'applications à arêtes vives sur les garnitures et revêtements en tissu afin de prévenir tout endommagement. Par applications, on entend par exemple les fermetures éclair, les rivets, les pierres strass présents sur les vêtements et les ceintures.
Éliminez régulièrement les particules de poussière et de saleté qui se logent dans les pores, les plis et les coutures afin que la surface extérieure des sièges ne soit pas continuellement endommagée par des frottements.
Vérifiez absolument la stabilité de la teinte de vos vêtements afin d'éviter des traces sur les garnitures de sièges. Cela vaut pour les garnitures de siège claires en particulier.

Avis

La non-observation de la liste de contrôle nécessaire pour la conservation des garnitures de sièges en bon état peut endommager ou décolorer les garnitures et revêtements en tissu.

Avis (suite)

• Vérifiez la liste de contrôle et tenez-en compte.

Volkswagen recommande de faire enlever d'éventuelles traces sur les garnitures par entreprise spécialisée.

Nettoyage des garnitures, revêtements en tissu et en Alcantara®

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 274 et tenez-en compte.

Nettoyage normal

• Avant l'utilisation des produits de nettoyage, veuillez lire et tenir compte des instructions relatives à l'utilisation, des remarques et des mises en garde figurant sur l'emballage.
• Nettoyez régulièrement les garnitures, les revêtements en tissu, les garnitures en Alcantara® ainsi que la moquette à l'aide d'un aspirateur (embout à brosse).
• Pour le nettoyage en règle générale, utilisez une éponge douce ou un chiffon microfibres non pelucheux de commercialisation courante ①.
• Nettoyez les surfaces en Alcantara ^ avec un chiffon de laine ou de coton légèrement imbibé

d'eau ou avec un chiffon en microfibres non pelucheux de commercialisation courante ⇒ ⚠.

En cas d'encrassement général de la surface des garnitures et revêtements en tissu, il est possible d'utiliser une mousse de nettoyage de commercialisation courante.

En cas de fort encrassement des garnitures et des revêtements en tissu, il est recommandé de faire appel à une société de nettoyage spécialisé.

Nettoyage de taches

Lors du nettoyage des taches, il peut s'avérer nécessaire de nettoyer toute la surface et non seulement les endroits où se trouvent les taches. Surtout lorsque la surface présente des traces d'encrassement dues à un usage courant. Sinon, les surfaces traitées risquent d'être plus claires que celles qui n'ont pas été traitées.

Type de tache	Nettoyage
Taches à base d'eau, comme par ex. café ou jus de fruit.	▸ Appliquez une lessive pour textiles délicats à l'aide d'une éponge.▸ Tamponnez à l'aide d'un chiffon absorbant et sec.
Taches tenaces, comme par ex. le chocolat, le ma-quillage.	▸ Étalez une pâte de lavagea) directement sur la tache et laissez s'impré-gner.▸ Appliquez de l'eau claire avec un chiffon ou une éponge humide pour enlever les restes de produit de lavage.▸ Tamponnez à l'aide d'un chiffon absorbant et sec.
Taches graisseuses, comme par ex. huile, rouge à lèvres etc.	▸ Appliquez du savon neutre ou de la pâte de lavage et laissez s'imprégnera).▸ Tamponnez les taches de colorant ou de graisse au moyen d'un maté-riau absorbant.▸ Puis nettoyez à l'eau claire. Ne trempez pas entièrement les garnitures lors de cette opération.

a) Du savon de Marseille peut par exemple être utilisé en tant que pâte de lavage.

Avis

• Ne nettoyez que la moquette et les tapis de sol avec des brosses ! Les brosses risquent d'endommager les autres surfaces en textile.
• N'utilisez pas de nettoyeur à vapeur, car la vapeur a pour effet que la saleté s'incruste et se fixe davantage dans les tissus.

Avis

- Veillez à ce que l'Alcantara® ne soit en aucun cas imbibé.

! Avis (suite)

• L'Alcantara® ne doit pas être traité avec des produits d'entretien pour cuirs, des solvants, de l'encaustique, du cirage, du détachant ou des produits similaires.
• N'utilisez pas de brosses pour le nettoyage humide afin d'éviter tout risque d'endommagement de la surface du matériau.
• N'utilisez pas de nettoyeur à vapeur, car la vapeur a pour effet que la saleté s'incruste et se fixe davantage dans les tissus.

Nettoyage et entretien du cuir naturel

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 274 et tenez-en compte.

Pour toutes questions de nettoyage et entretien de l'intérieur en cuir du véhicule, adressez-vous à un Partenaire Volkswagen ou à un autre atelier spécialisé.

Entretien et traitement

Le cuir nappa est sensible car il ne possède aucune couche de couleur couvrante.

- Appliquez régulièrement et après chaque nettoyage une crème d'entretien dotée d'une protection contre la lumière et d'un effet imperméabilisant. Grâce à cette crème, le cuir est nourri, as-

soupli, hydraté et il respire davantage. Elle offre en même temps une protection de surface.

• Nettoyez le cuir tous les deux à trois mois et éliminez les salissures fraîches.
• Traitez le cuir tous les six mois avec du produit approprié d'entretien pour cuir Ⓘ.
• Appliquez le produit de nettoyage et d'entretien avec une extrême parcimonie.
• Éliminez si possible immédiatement les taches fraîches de stylo, d'encre, de rouge à lèvres, de cirage, etc.
• Entretenez la couleur du cuir. Si nécessaire, ravivez les zones pâlies à l'aide d'une crème pour cuir teintée spécialement conçue à cet effet.
  • Essuyez ensuite avec un chiffon doux.

Nettoyage

Pour le nettoyage général, Volkswagen recommande l'utilisation d'un chiffon de laine ou de coton légèrement imbibé d'eau.

Veillez systématiquement à ce que cette solution ne trempe le cuir à aucun endroit et qu'elle ne s'in-filtre pas dans les points de couture.

Type de tache	Nettoyage
Salissures plus importantes	▷ Appliquez une solution savonneuse avec un chiffon bien essoréa).▷ Tamponnez à l'aide d'un chiffon absorbant et sec.
Taches à base d'eau, comme par ex. café, thé, jus, sang, etc.	▷ Éliminez les taches fraîches à l'aide d'un chiffon absorbant.▷ Si la tache est déjà sèche, utilisez un nettoyant approprié ⇒ ➊.
Taches graisseuses, comme par ex. huile, rouge à lèvres etc.	▷ Éliminez les taches fraîches à l'aide d'un chiffon absorbant.▷ Pour les taches qui n'ont pas encore pénétrées dans les surfaces, utilisez un nettoyant approprié ⇒ ➊.▷ Traitez les taches déjà sèches avec un aérosol dégraissant ⇒ ➊.
Taches spéciales, par ex. stylo-bille, crayon-feutre, vernis à ongles, peinture-émulsion, cirage, etc.	▷ Tamponnez à l'aide d'un chiffon absorbant et sec.▷ Nettoyez à l'aide d'un détachant spécialement prévu pour le cuir.

a) Solution savonneuse douce : à raison de deux cuillerées à soupe de savon neutre pour un litre d'eau.

Avis

• Le cuir ne doit en aucun cas être traité avec des solvants, de l'encaustique, du cirage, du détachant ou des produits similaires.
• Si du liquide est renversé sur du cuir, appliquer immédiatement un chiffon absorbant, la surface du cuir ne pouvant résister longtemps à la pénétration de liquides.

Avis

En cas d'immobilisation prolongée du véhicule en plein air, protégez le cuir contre une exposition directe au soleil pour éviter toute décoloration.

De légères altérations de la couleur dues à l'utilisation sont tout à fait normales.

Nettoyage des garnitures en similicuir

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 274 et tenez-en compte.

Pour le nettoyage des garnitures en similicuir, utilisez uniquement de l'eau et des produits de nettoyage neutres.

Avis

Le similicuir ne doit en aucun cas être traité avec des solvants, de l'encaustique, du cirage, du détachant ou des produits similaires. Ceux-ci entraînent le durcissement et, par conséquent, la rupture prématurée du matériau.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 274 et tenez-en compte.

Nettoyage des rangements et des porte-boissons

Certains rangements et porte-boissons compor- tent, au fond, un insert amovible en caoutchouc.

- Imbibez d'eau un chiffon propre et non pelucheux, puis nettoyez les pièces.

- Si cela s'avère inefficace, utilisez alors un produit de nettoyage et d'entretien sans solvants spécial pour matières plastiques.

Nettoyage des cendriers

• Retirez le cendrier et videz-le.
- Nettoyez-le à l'aide de papier essuie-tout.

Si vous souhaitez nettoyer l'éteignoir, utilisez par exemple un cure-dents ou un objet semblable pour éliminer les restes de cendres.

Nettoyage et entretien des pièces en matière plastique, placages en bois et tableau de bord

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 274 et tenez-en compte.

• Imbibez d'eau un chiffon propre et non pelucheux, puis nettoyez les pièces.
• Traitez les pièces en matière plastique (à l'intérieur et à l'extérieur du véhicule) et le tableau de bord avec un produit de nettoyage et d'entretien sans solvants spécial, homologué par Volkswagen ▲.
• Traitez les placages en bois avec une solution savonneuse douce.

Avertissement

Les nettoyants contenant des solvants rendent la surface des modules de sacs gonflables po-reuse. En cas d'accident ayant entraîné le déclenchement du sac gonflable, les pièces en matière plastique qui se détachent peuvent provoquer des blessures graves.

- Ne traitez jamais le tableau de bord et la surface des modules de sacs gonflables avec des nettoyants contenant des solvants.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 274 et tenez-en compte.

Une sangle fortement encrassée gène l'enroulement de la ceinture de sécurité et ainsi le fonctionnement de la ceinture de sécurité.

Les ceintures de sécurité ne doivent jamais être déposées pour le nettoyage.

- Ôtez les grosses saletés à l'aide d'une brosse souple ⇒ ⚠.

- Déroulez entièrement la ceinture de sécurité encrassée et laissez-la déroulée.

- Nettoyez la ceinture de sécurité avec une solution savonneuse douce.

- Laissez entièrement sécher les fibres textiles de la ceinture après les avoir nettoyées.

- Ne laissez la ceinture s'enrouler que lorsque celle-ci est sèche.

Avertissement

Contrôlez régulièrement l'état de toutes les ceintures de sécurité. Si les fibres textiles ou d'autres parties de la ceinture de sécurité sont endommagées, faites immédiatement déposer et remplacer la ceinture de sécurité par un atelier spécialisé. Des ceintures de sécurité endommagées constituent un danger et peuvent entraîner des blessures graves ou mortelles.

Avertissement (suite)

• Les ceintures de sécurité et leurs éléments ne doivent jamais être nettoyés avec des produits de nettoyage chimiques ou entrer en contact avec des liquides corrosifs, des solvants ainsi que des objets coupants. Ceux-ci pouvant diminuer considérablement la résistance des fibres textiles de la ceinture.
• Une ceinture de sécurité nettoyée doit être parfaitement sèche avant d'être enroulée, l'humidité risquant sinon d'endommager l'enrouleur automatique et d'entraver le bon fonctionnement.
• Veillez à ce que jamais aucun corps étranger ni aucun liquide ne pénètre dans l'orifice d'introduction des boîtiers de verrouillage. Cela risque d'entraver les fonctions des boîtiers de verrouillage et des ceintures de sécurité.
• N'essayez jamais de réparer, de modifier ou de déposer vous-même les ceintures de sécurité.
• En cas d'endommagement, faites immédiatement remplacer les ceintures de sécurité par des modèles analogues présentant les mêmes caractéristiques. Les ceintures de sécurité qui ont été sollicitées au cours d'un accident et sont de ce fait distendues doivent être remplacées dans un atelier spécialisé. Le remplacement peut être nécessaire même si aucun endommagement n'est visible. Les ancrages des ceintures de sécurité doivent également être vérifiés.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Utilisation des jantes et des pneus 281
Jantes 282
Remplacement des pneus neufs et des pneus .... 283
Pression de gonflage 284
Profondeur des sculptures et indicateurs d'usure . 285
Endommagements des pneus 286
Roue de secours ou roue d'urgence 287
Pneus de roulage à plat 288
Pneus d'hiver 289
Chaines à neige 290
Marquage des pneus 291

Volkswagen recommande de faire effectuer tous les travaux sur les pneus ou les jantes par un atelier spécialisé. Celui-ci dispose des outils spéciaux et des pièces de rechange nécessaires, ainsi que des compétences requises par ces travaux. Il est en outre préparé aux problèmes posés par l'élimination des pneus usés. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Informations complémentaires :

• Transport page 129
  • Traction d'une remorque ⇒ page 142
  • Freinez, arrêtez-vous et garez-vous ⇒ page 184
• Nettoyage et entretien de l'extérieur du véhicule page 265
• Systèmes de contrôle des pneus page 216
• Informations pour le consommateur ⇒ page 302
  • Enjoliveurs de roue ⇒ page 319
  • Changement d'une roue ⇒ page 321
  • Kit de crevaison ⇒ page 326

Avertissement

Une utilisation impropre des jantes et des pneus peut réduire la sécurité et provoquer des accidents et des blessures graves.

Avertissement (suite)

• Contrôlez régulièrement la pression des pneus et respectez toujours la valeur des pressions de gonflage indiquée.
• Vérifiez régulièrement si les pneus ne sont pas endommagés (trous, entailles, déchirures ou boursouflures).
• Sur les quatre jantes, utilisez exclusivement des pneus à carcasse radiale de même type, de même dimension (circonférence de roulement) et présentant, dans la mesure du possible, le même dessin de sculptures.
• Ne roulez jamais avec des pneus endommagés ou usés. Si vous roulez avec ces pneus, ils risquent d'éclater, de provoquer un accident ou des blessures graves.
• N'excédez jamais la vitesse maximale et la charge autorisée pour les pneus montés sur le véhicule.
• L'efficacité des systèmes d'aide à la conduite et des systèmes d'assistance au freinage dépend aussi de l'adhérence des pneus.
• Si vous constatez des vibrations inhabituelles pendant la marche ou le tirage de la direction d'un seul côté, arrêtez-vous immédiatement et vérifiez si les pneus sont endommagés.
• N'utilisez pas de roues ou de pneus dont vous ne connaissez pas les antécédents. Des roues et pneus déjà utilisés peuvent être endommagés sans que ces endommagements ne soient visibles.

Pour des raisons techniques, l'utilisation de jantes provenant d'autres véhicules n'est en principe pas possible. Ceci est également valable, le cas échéant, pour des jantes provenant d'un autre véhicule du même type. Tenez compte des papiers du véhicule et adressez-vous le cas échéant à un Partenaire Volkswagen.

Fig. 168 Schéma de permutation des roues

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

Les pneus sont les éléments du véhicule les plus sollicités et les plus sous-estimés. Les pneus sont très importants, car leurs surfaces de portée étroites est le seul contact du véhicule avec la route.

La longévité des pneus dépend de la pression de gonflage, du style de conduite, de l'utilisation et du montage correct.

Les pneus et les jantes constituent des éléments importants dans la conception du véhicule. Les jantes et pneus homologués par Volkswagen sont parfaitement adaptés à votre véhicule et contribuent largement à sa bonne tenue de route et à l'excellence de ses qualités routières.

Pour éviter tout endommagement des pneus

- Ne franchissez les bordures de trottoirs ou obstacles similaires que lentement et si possible de face.

- Vérifiez régulièrement si les pneus ne sont pas endommagés, par ex. trous, entailles, déchirures ou boursouflures.

- Enlevez les corps étrangers qui se trouvent à l'extérieur dans les sculptures du pneu et qui n'ont pas accédé à l'intérieur des pneus page 286.

- Le cas échéant, veuillez tenir compte des avertissements du système de contrôle des pneus page 216.

- Faites remplacer sans délai un pneu défectueux ou usé page 286.

- N'excédez jamais la charge et la vitesse maximale des pneus montés page 291.

- Protégez les pneus ainsi que la roue de secours de tout contact avec des substances agressives

- Remplacez sans tarder les capuchons anti-poussière perdus.

Pneus à profil unidirectionnel

Le flanc des pneus à profil unidirectionnel est repéré par des flèches page 291. Respectez impérativement le sens de rotation indiqué. Cela vous garantit des propriétés de roulement optimales quant à l'aquaplanage, l'adhérence, le bruit et l'usure par abrasion.

Permutation des roues

L'usure uniforme de toutes les roues demande une permutation des roues régulière en tenant compte du schéma fig. 168. Tous les pneus présentent ainsi à peu près la même longévité.

Volkswagen recommande de confier la permutation des roues à un atelier spécialisé.

Pneus qui ont plus de 6 ans d'âge

En raison de processus physiques et chimiques, les pneus vieillissent, ce qui peut entraver leur bon fonctionnement. Les pneus stockés longuement sans être utilisés, durcissent et se fragilisent plus vite que ceux utilisés en permanence sur le véhicule.

Volkswagen recommande de remplacer les pneus qui ont plus de six ans d'âge par des pneus neufs. Ceci est également valable pour les pneus, qui, de l'extérieur, paraissent encore utilisables et dont la profondeur des sculptures n'a pas encore atteint la valeur minimum prescrite par la loi ⇒ ⚠.

L'âge de chaque pneu peut être déterminé en consultant la date de fabrication, qui fait partie intégrante du numéro d'identification de pneu (TIN) page 291.

Stockage des pneus

Identifiez les roues avant de les démonter pour conserver le sens de marche précédent lors de la repose. Stockez les roues ou pneus démontés dans un endroit frais et sec, si possible à l'abri de la lumière. N'entreposez pas les pneus montés sur leur jante à la verticale.

Vous devez emballer les pneus qui ne sont pas montés sur les jantes dans des housses appro-

priées afin de les protéger contre la saleté et stockez-les à la verticale (sur la bande de roulement).

Avertissement

Des substances et liquides agressifs peuvent être à l'origine de dommages visibles et invisibles des pneus, ce qui peut provoquer leur éclatement.

- Tenez toujours les produits chimiques, huiles, graisses, carburants, liquides de frein et autres substances agressives éloignés des pneus.

Avertissement

Même s'ils n'ont pas été utilisés, les pneus âgés peuvent soudainement se dégonfler ou éclater, surtout lorsque vous roulez à grande vitesse, et ainsi provoquer des accidents et des blessures graves.

- Les pneus qui ont plus de six ans ne doivent être utilisés qu'en cas d'urgence et avec la plus grande prudence, en conduisant avec la prudence qui s'impose.

Éliminez les pneus usés conformément à la législation en vigueur et dans le respect des

règles en vigueur.

Jantes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 280 et tenez-en compte.

Les jantes et les boulons de roue sont conçus pour s'adapter les uns aux autres. C'est pourquoi, chaque fois que vous passez à d'autres jantes, vous devez utiliser les boulons de roue correspondants possédant la longueur et la forme de calotte correctes. La fixation correcte des roues et le bon fonctionnement du système de freinage en dépendent ⇒ page 321.

Pour des raisons techniques, l'utilisation de jantes provenant d'autres véhicules n'est en principe pas possible. Ceci est également valable, le cas échéant, pour des jantes provenant d'un autre véhicule du même type. L'utilisation de pneus ou jantes non homologués par Volkswagen pour le véhicule peut annuler l'autorisation de circulation du véhicule sur la voie publique.

Les jantes et pneus homologués par Volkswagen sont parfaitement adaptés au véhicule et contribuent largement à sa bonne tenue de route et à l'excellence de ses qualités routières.

Jantes avec anneau de jante vissé

Les jantes à anneau vissé sont constituées de plusieurs éléments. Ces éléments sont assemblés à l'aide de vis spéciales et suivant une procédure spécifique. Cela permet d'assurer le bon fonctionnement, l'étanchéité, la sécurité et la concentricité de la roue. C'est la raison pour laquelle des jantes

endommagées doivent être remplacées et ne doivent être réparées que par un atelier spécialisé.

Jantes avec éléments enjoliveurs vissés

Les jantes peuvent comporter des éléments enjoliveurs interchangeables fixés sur la jante à l'aide de vis autoserreuses. Faites remplacer les enjoliveurs endommagés par un atelier spécialisé.

Avertissement

L'utilisation de jantes inappropriées ou endommagées peut nuire à la sécurité de conduite et peut provoquer des accidents ainsi que des blessures graves.

• Utilisez uniquement des jantes homologuées pour le véhicule.
• Contrôlez régulièrement l'état des jantes et remplacez-les ci nécessaire.

Avertissement

Un desserrage et serrage des vis non conforme sur les jantes dotées d'anneaux de jantes vissés peut provoquer des accidents et des blessures graves.

• Ne desserrez jamais les assemblages vissés sur les jantes avec anneaux de jantes vissés.
• Faites effectuer tous les travaux des jantes dotées d'anneaux de jantes vissés par un atelier spécialisé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

Pneus neufs

- Roulez avec prudence pendant les 500 premiers kilomètres car le rodage des pneus doit d'abord s'effectuer. Des pneus non rodés présentent une adhérence ⚠️ et une efficacité de freinage amoindries ⚠️.

- Sur les quatre jantes, utilisez exclusivement des pneus à carcasse radiale de même type, de même dimension (circonférence de roulement) et présentant, dans la mesure du possible, le même dessin de sculptures.

- En raison des caractéristiques de conception et du dessin des sculptures, la profondeur des sculptures des pneus neufs peut être différente suivant la version et le manufacturier.

Remplacement des pneus

- Évitez autant que possible de remplacer les pneus séparément, remplacez-les au moins par essieu ⚠.

- Ne remplacez les pneus usagés que par les pneus homologués par Volkswagen pour le type de véhicule en question.

- N'utilisez jamais de pneus dont la taille effective dépasse les cotes des pneus homologués par Volkswagen.

- Avant l'achat de pneus et de jantes, tenez particulièrement compte du poids du véhicule et de la vitesse maximale qu'il peut atteindre.

En supplément sur les véhicules avec système de contrôle de la pression de gonflage des pneus

Lorsque vous remplacez les roues de première monte du véhicule, veillez à ce que les nouvelles roues soient équipées de capteurs compatibles avec le système de contrôle de la pression des pneus installé de première monte. Les nouvelles roues dotées de capteurs sont reconnues et intégrées au système. Pour cette reconnaissance, le véhicule doit rouler, après un temps d'arrêt d'au moins 20 minutes, à une vitesse supérieure à 25 km/h pendant un certain temps.

En cas de remplacement ou de récupération des anciens capteurs, Volkswagen recommande d'utiliser systématiquement un ensemble étanchéité neuf. Adressez-vous au Partenaire Volkswagen pour de plus amples informations.

Si vous utilisez des pneus d'autres dimensions que celles prescrites par l'usine, il faut modifier la programmation des valeurs de pression des pneus. Adressez-vous au Partenaire Volkswagen pour de plus amples informations.

Si vous montez des roues qui n'ont pas de capteurs ou qui ont des capteurs non compatibles, le système ne pourra pas reconnaître ces roues. Le système de contrôle de la pression des pneus n'est alors pas en mesure de mesurer la pression de gonflage des pneus. Un dysfonctionnement est alors indiqué ou le système se déconnecte.

Avertissement

Les pneus neufs doivent être rodés car les nouvelles roues possèdent au début une adhérence et une efficacité de distance de freinage amoindries. Pour éviter tout risque de blessures et d'accidents, roulez avec la prudence qui s'impose pendant les 500 premiers kilomètres.

Avertissement

Les roues doivent avoir le débattement nécessaire compte tenu de la la construction. En cas de manque de débattement, les pneus peuvent frotter sur des pièces du train roulant, de la carrosserie et des conduites de frein, ce qui peut entraîner la défaillance du système de freinage ainsi que le décollement de la bande de roulement et provoquer par là-même l'éclatement d'un pneu.

- Les cotes réelles des pneus ne doivent pas être supérieures aux cotes des pneus homologués par Volkswagen.

En dépit des indications identiques de taille des pneus, les cotes réelles des différents types de pneus peuvent dévier de ces valeurs nominales ou bien les contours des pneus peuvent être très différents.

Avec les pneus homologués par Volkswagen, vous êtes assuré que les dimensions réelles sont bien adaptées au véhicule. Pour tout autre type de pneu, le vendeur des pneus doit remettre un certificat du manufacturier, où il est mentionné que le type de pneu est également adapté au véhicule. Conservez le certificat et transportez-le dans le véhicule.

Cold tyre inflation pressures タイヤが冷えた状態の空気圧 Presion de inflado en llanta fria Pression des pneus froids Pressao dos pneus frio Reifenfüldruck kalt kPa/bar/psi

Fig. 169 Emplacement de montage de la plaque de pression de gonflage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

La pression de gonflage correcte des pneus de première monte est indiquée sur un autocollant - elle s'applique aux pneus d'été et d'hiver. L'autocollant se trouve soit sur le montant de la porte du conducteur soit sur la face intérieure de la trappe à carburant fig. 169.

Le sous-gonflage ou le surgonflage des pneus diminue leur longévité et dégrade le comportement routier du véhicule ▲. La pression de gonflage correcte des pneus est particulièrement importante à grande vitesse. Une pression de gonflage des pneus incorrecte entraîne leur usure accrue, voire leur éclatement.

C'est pourquoi nous vous conseillons de contrôler cette pression au moins une fois par mois et avant tout long trajet.

La pression des pneus indiquée vaut pour des pneus froids. La pression des pneus est plus élevée sur des pneus chauds que sur des pneus froids.

Ne dégonflez donc jamais un pneu chaud pour obtenir la pression souhaitée. Dans ce cas, la pression des pneus serait si faible que le pneu pourrait soudainement éclater.

Contrôle de la pression de gonflage des pneus

La pression de gonflage des pneus ne doit être contrôlée que lorsque les pneus n'ont pas parcouru plus de quelques kilomètres à basse vitesse au cours des trois dernières heures.

- Contrôlez régulièrement la pression de gon- flage toujours lorsque les pneus sont froids.

- Si le véhicule est fortement chargé, adaptez la pression de gonflage en conséquence.

- Après l'adaptation des pressions de gonflage des pneus, tenez compte si nécessaire des informations et remarques relatives au réglage du système de contrôle des pneus page 216.

La roue de secours ou roue d'urgence doit être gonflée à la pression maximale prévue pour le véhicule.

Avertissement

Le sous-gonflage ou le surgonflage des pneus peut entraîner le dégonflage soudain du pneu ou son éclatement pendant la marche. Cela peut entraîner des accidents graves ainsi que des blessures mortelles.

• Un sous-gonflage du pneu peut faire chauffer tellement le pneu que la bande de roulement se décolle et que le pneu éclate.
• Le sous-gonflage des pneus diminue leur longévité et dégrade le comportement routier du véhicule.
• Contrôlez régulièrement la pression de gon- flage des pneus au moins une fois par mois et en plus avant chaque long trajet.
• Tous les pneus doivent être gonflés à la pression correcte conformément à la charge du véhicule.
• Ne réduisez jamais la pression de gonflage des pneus lorsque ceux-ci présentent une pression plus élevée à chaud.

Avis

- Lorsque vous mettez le contrôleur de gonflage en place, veillez à ne pas le disposer de biais par rapport au corps de valve. Ceci peut sinon endommager la valve et le capteur de pression du pneu.

Avis (suite)

- L'absence de capuchon de valves ou le montage de capuchons inappropriés ou mal vissés peut causer l'endommagement des valves des pneus ainsi que des capteurs du système de contrôle de la pression des pneus. Roulez donc toujours avec des capuchons de valves identiques à ceux de première monte et entièrement vissés sur les valves.

Le sous-gonflage des pneus augmente la consommation de carburant.

Profondeur des sculptures et indicateurs d'usure

TWI BTT-0234

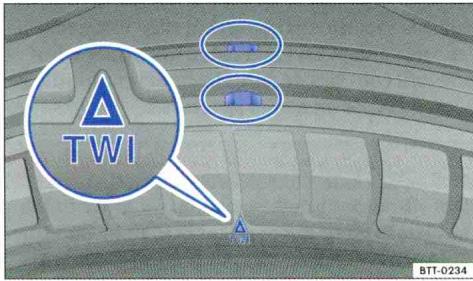

Fig. 170 Sculptures du pneu : indicateurs d'usure

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

Profondeur des sculptures

Des situations de conduite particulières requièrent une profondeur des sculptures des pneus aussi importante que possible ainsi qu'une profondeur de sculpture approximativement identique aux essieux avant et arrière. C'est notamment le cas pour la conduite par temps froid et sur route mouillée ⚠.

Dans la plupart des pays, lorsque la profondeur restante des sculptures – mesurée dans les rainures situées à côté des indicateurs d'usure – est de 1,6 mm, la profondeur minimale des sculptures légalement admissible est atteinte. Respectez les prescriptions du Code de la route spécifiques à chaque pays.

Les pneus d'hiver perdent beaucoup de leur efficacité lorsque la profondeur de leurs sculptures est inférieure à 4 mm..

En raison des caractéristiques de conception et du dessin des sculptures, la profondeur des sculptures des pneus neufs peut être différente suivant la version et le manufacturier.

Indicateurs d'usure des pneus

Des indicateurs d'usure de 1,6 mm d'épaisseur sont disposés au fond des sculptures des pneus de première monte, perpendiculairement au sens de roulement ⇒ fig. 170. Plusieurs de ces indicateurs d'usure sont répartis à intervalles réguliers, sur la bande de roulement du pneu. Des repères situés sur les flancs des pneus, par ex. les lettres « TWI » ou d'autres symboles, indiquent l'emplacement des indicateurs d'usure.

Les indicateurs d'usure indiquent si un pneu est usé. Le pneu doit être remplacé au plus tard lorsque l'usure des sculptures atteint l'indicateur d'usure.

Avertissement

Une profondeur de sculpture insuffisante peut considérablement amoindrir la sécurité de conduite, notamment sur sol mouillé, au freinage et dans les virages ainsi qu'augmenter la distance de freinage et provoquer des accidents et des blessures graves.

- Les pneus usés constituent un danger. Ils ont une adhérence fortement réduite. De plus, le véhicule « flotte » plus tôt (aquaplanage).

- Les pneus doivent être remplacés par des pneus neufs au plus tard lorsque ses indicateurs d'usure sont atteints.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 280 et tenez-en compte.

Les dommages sur les pneus et jantes passent souvent inaperçus. Des vibrations inhabituelles ou un tirage unilatéral de la direction peuvent laisser supposer qu'un pneu est endommagé ⚠.

• Si vous supposez qu'une roue est endommagée, réduisez immédiatement la vitesse !
• Vérifiez si les pneus et les jantes ne sont pas endommagés.
• Ne continuez pas votre route si un pneu est endommagé, mais faites appel à un spécialiste.
• Si aucun dommage extérieur n'est visible, roulez lentement et prudemment jusqu'au prochain atelier spécialisé pour faire contrôler le véhicule.

Corps étrangers ayant pénétré dans le pneu

• Ne retirez pas les corps étrangers qui ont pénétré à l'intérieur du pneu !
• Rendez-vous immédiatement dans un atelier spécialisé.

Usure des pneus

L'usure des pneus dépend de plusieurs facteurs (tels que) :

• Style de conduite.
• Balourd des roues.
- Réglage de la géométrie des trains roulants.

Style de conduite – Les virages pris à vive allure, les accélérations foudroyantes et les coups de freins brusques entraînent une usure accrue des pneus. En cas d'usure importante des pneus, en dépit d'un style de conduite normal, faites contrôler la géométrie des trains roulants par un atelier spécialisé.

Balourd des roues – Les roues d'un véhicule neuf sont équilibrées. Au cours de la marche du véhicule, un balourd peut apparaître sous l'influence de divers facteurs et se traduire par une instabilité de la direction. Un balourd entraîne également une usure de la direction et de la suspension. Dans un tel cas, faites rééquilibrer les roues. Une roue neuve doit être rééquilibrée après le montage.

Réglage de la géométrie des trains roulants – Un réglage incorrect de la géométrie des trains roulants nuit à la sécurité routière et entraîne une usure accrue des pneus. En cas d'usure importante des pneus, il convient de faire effectuer un contrôle de géométrie par un atelier spécialisé.

Avertissement

Des vibrations inhabituelles ou un tirage unilatéral de la direction pendant la marche du véhicule peuvent laisser supposer qu'un pneu est endommagé.

• Réduisez immédiatement la vitesse et arrêtez-vous en tenant compte de la circulation et du code de la route.
• Vérifiez si les pneus et les jantes ne sont pas endommagés.
• Ne continuez pas votre route si un pneu ou une jante est endommagé(e), mais faites appel à un spécialiste.
• Si aucun dommage extérieur n'est visible, roulez lentement et prudemment jusqu'au prochain atelier spécialisé pour faire contrôler le véhicule.

Fig. 171 Dans le coffre à bagages : molette pour la fixation de la roue de secours

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

Retrait de la roue de secours

• Ouvrez le hayon et accrochez le revêtement de plancher au bord supérieur du coffre à bagages.
• En la tournant vers la gauche, dévissez entièrement la molette située au centre de la roue de secours fig. 171 et retirez la roue de secours.

Rangement de la roue défectueuse

• Accrochez le revêtement de plancher au bord supérieur du coffre à bagages.
• Placez la roue défectueuse, jante vers le bas, dans le cuvelage de roue de secours de manière que l'alésage central de la jante se trouve juste au-dessus de la goupille filetée.
• Tournez la molette de la goupille filetée vers la droite jusqu'à ce que la roue défectueuse soit solidement fixée.
• Le cas échéant, replacez l'outillage de bord dans la caisse située dans le coffre à bagages.
• Décrochez le revêtement de plancher et rabattez-le sur le plancher de coffre à bagages.
  • Fermez le hayon.

Si le modèle de roue de secours se différencie des autres roues du véhicule

Si le modèle de roue de secours est différent de celui des autres roues du véhicule, par ex. si votre véhicule est équipé de pneus d'hiver ou d'une roue d'urgence, vous ne devez utiliser la roue de secours qu'en cas de crevaison, et ceci pour une durée limitée et en conduisant avec la prudence qui s'impose ⇒ ⚠.

Celle-ci doit être remplacée dès que possible par une roue normale.

Tenez compte des recommandations pour la conduite :

• Ne roulez pas à plus de 80 km/h !
• Évitez d'accélérer à pleins gaz, de freiner brusquement et de conduire à vive allure dans les virages !
• N'utilisez pas de chaînes à neige sur la roue d'urgence page 290.
• Après montage de la roue de secours/roue d'urgence, contrôlez dès que possible la pression de gonflage du pneu page 284.

Il convient de contrôler la pression de gonflage de la roue de secours/la roue d'urgence plusieurs fois par an. La roue de secours reçoit la pression de gonflage maximale admissible pour le véhicule page 284. Vous pouvez voir la pression de gonflage de la roue d'urgence sur l'autocollant apposé sur la roue d'urgence.

Avertissement

Une utilisation non conforme de la roue de secours ou de la roue d'urgence peut entraîner un dégonflement soudain du pneu, un détachement de la bande de roulement et même un éclatement du pneu.

• N'utilisez en aucun cas la roue de secours ou roue d'urgence, si elle est endommagée ou si ses indicateurs d'usure sont atteints.
• Ne conduisez jamais avec plus d'une roue d'urgence.
• Ne parcourez jamais plus de 200 km avec une roue d'urgence de 16" si celle-ci est montée sur l'essieu avant (essieu moteur).

Sur certains véhicules, la roue de secours peut être plus petite que la monte pneumatique d'origine. La roue de secours de taille inférieure se reconnaît à son autocollant indiquant « 80 km/h » ou « 50 mph ». Ce marquage correspond à la vitesse maximale admissible pour les pneus en question.

Si possible, fixez en toute sécurité la roue de secours, la roue d'urgence ou la roue défectueuse dans le coffre à bagages. Sur les véhicules avec kit de crevaison, la roue défectueuse ne peut pas être fixée.

Pneus de roulage à plat

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

Vous reconnaissez les pneus de roulage à plat au code alphabétique figurant sur leur flanc, derrière la désignation du pneu : « DSST », « Eufonia », « RFT », « ROF », « RSC », « SSR » ou « ZP ».

Les pneus de roulage à plat sont dotés de flancs renforcés. Lorsque l'air s'échappe du pneu, le pneu n'est plus soutenu que par les flancs (roulage à plat) ⇒ ⚠.

En cas de perte de pression de gonflage, un pneu de roulage à plat n'est en fait pas « à plat » parce qu'il est maintenu par les flancs renforcés. C'est pourquoi un contrôle visuel ne permet pas, dans la plupart des cas, de reconnaître un pneu endommagé.

Sur les véhicules équipés en première monte de pneus de roulage à plat, le combiné d'instruments signale la modification de la pression de gonflage des pneus page 216, Systèmes de contrôle des pneus.

Il convient de remplacer le pneu endommagé dès que possible. Vous devez faire contrôler l'état de la jante dans un atelier spécialisé et la faire remplacer si nécessaire. Volkswagen vous recommande pour cela le Partenaire Volkswagen.

Conduite avec un pneu à plat

Dès que le combiné d'instruments signale une perte de pression de gonflage des pneus, au moins

un pneu roule à plat ⇒ ⚠. Tenez alors compte de ce qui suit :

• Activez le programme électronique de stabilisation (ESP) page 184.
• Roulez lentement et prudemment, au maximum à 80 km/h.
• Évitez les braquages, manœuvres et freinages brusques.
• Évitez si possible de rouler sur des obstacles, par ex. bordures de trottoir ou nids-de-poule.
• N'utilisez pas de chaînes à neige sur les roues avant page 290.

Arrêtez de rouler si l'ESP intervient fréquemment, si de la fumée se dégage du pneu, en cas d'odeur de caoutchouc, de secousses ou de bruits de co-gnement. Faites appel à un spécialiste !

Avertissement

Lors du roulage à plat, les qualités routières du véhicule sont nettement diminuées !

• En cas de roulage à plat, gagnez prudemment l'atelier spécialisé le plus proche sans dépasser les 80 km/h. Évitez alors toute manœuvre brusque de braquage et de freinage.
• Évitez si possible de rouler sur des obstacles (par ex. bordure de trottoir) ou des nids-de-poule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 30 et tenez-en compte.

En conditions de circulation hivernales, les pneus d'hiver améliorent nettement les qualités routières du véhicule. Du fait de leur conception (largeur, mélanges de gommes, dessin des sculptures), les pneus d'été sont moins antidérapants sur la neige et le verglas. Volkswagen recommande de monter les pneus d'hiver lorsque la température est inférieure à +7 °C (+45° F).

Les pneus d'hiver perdent beaucoup de leur efficacité lorsque la profondeur de leurs sculptures est inférieure à 4 mm. De même, les pneus d'hiver perdent considérablement de leurs propriétés avec le vieillissement - quelle que soit la profondeur de sculpture restante.

Pour l'utilisation de pneus d'hiver, tenez compte de ce qui suit :

• Tenez compte si nécessaire de la législation spécifique au pays.
• Utilisez les pneus d'hiver sur les quatre jantes en même temps.
• Utilisez-les uniquement en conditions hivernales de circulation.
• Utilisez uniquement les tailles de pneus d'hiver autorisés pour le véhicule.
• Utilisez exclusivement des pneus d'hiver de même type radial, de même dimension (circonférence de roulement) et présentant le même dessin de sculptures.
• Tenez compte des limitations de vitesses selon le code de vitesse ⚠.

Limitation de vitesse

Les pneus d'hiver possèdent un code (lettre) de limitation de vitesse ⇒ page 293.

Sur certaines versions de véhicules, une alerte de vitesse peut être réglée dans le menu MFA (Indicateur multifonction) du combiné d'instruments ⇒ page 25.

Sur les pneus d'hiver code V, la limitation de vitesse et la pression de gonflage des pneus dépendent de la motorisation. Renseignez-vous impérativement auprès du Partenaire Volkswagen sur la vitesse maximale admissible et sur la pression de gonflage des pneus requise.

Transmission intégrale (4MOTION)

La transmission intégrale associée aux pneus montés de série assure une bonne motricité du véhicule en conditions de circulation hivernales. Volkswagen recommande toutefois d'utiliser en hiver des pneus d'hiver ou pneus tous temps toujours sur les quatre roues, ce qui permet également et avant tout d'accroître l'efficacité du freinage.

Lors de l'utilisation de chaînes à neige, tenez compte des informations et des remarques correspondantes ⇒ page 290.

Avertissement

Le fait qu'en conditions de circulation hivernales, les qualités routières du véhicule se trouvent améliorées par l'emploi de pneus d'hiver, ne doit pas vous inciter à prendre des risques.

• Adaptez la vitesse du véhicule aux conditions météorologiques, à l'état de la chaussée et à la circulation.
• N'excédez jamais la vitesse maximale et la capacité de charge autorisée pour les pneus d'hiver montés sur le véhicule.

Après l'hiver, remontez à temps les pneus d'été. Lorsque les températures sont supé- rieures à +7 °C (+45 °F), les pneus d'été présentent de meilleures qualités routières. Les bruits de roulement deviennent alors plus faibles, de même que l'usure des pneus et la consommation de carburant.

Pour vous informer sur les tailles de pneus d'hiver autorisées, veuillez vous adresser à votre Partenaire Volkswagen.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 30 et tenez-en compte.

Respectez la réglementation locale en vigueur ainsi que la vitesse maximale autorisée lorsque vous roulez avec des chaînes à neige.

En conditions de circulation hivernales, les chaînes à neige n'améliorent pas uniquement la motricité mais aussi le comportement au freinage.

Les chaînes à neige doivent uniquement être montées sur les roues avant – même sur les véhicules à transmission intégrale (4MOTION) – et uniquement sur les combinaisons de pneus et de jantes suivantes :

Taille des pneus	Jantes
205/55 R16	6 J x 16 ET 50
205/55 R15	6 J x 15 ET 50

Volkswagen conseille de vous informer auprès d'un Partenaire Volkswagen sur les tailles appropriées de roues, pneus et chaînes à neige.

Utilisez si possible des chaînes à neige à maillons fins dont l'épaisseur ne dépasse pas 15 mm, attache comprise.

En cas d'utilisation de chaînes à neige, retirez les enjoliveurs centraux et les anneaux enjoliveurs de jante ⓣ. Pour des raisons de sécurité, les boulons de roue doivent cependant être alors munis de capuchons. Ces derniers sont disponibles auprès d'un Partenaire Volkswagen.

Roue d'urgence

Pour des raisons techniques, l'utilisation de chaînes à neige sur la roue d'urgence n'est pas autorisée ⇒ page 287.

S'il s'avère nécessaire de monter des chaînes à neige alors qu'une roue d'urgence est montée sur le véhicule, faire passer la roue d'urgence sur l'essieu arrière en cas de crevaison à l'avant. Montez alors la roue arrière ainsi libérée à la place de la roue avant endommagée. Volkswagen recommande de mettre les chaînes à neige en place avant de monter la roue.

Pneus de roulage à plat

En roulage à plat, n'utilisez pas de chaînes à neige – même sur les roues motrices ⇒ page 288.

Avertissement

L'utilisation de chaînes à neige inappropriées ou leur installation non conforme peut provoquer des accidents et de graves blessures.

• Utilisez toujours les chaînes à neige correctes.
• Tenez compte de la notice de montage jointe aux chaînes à neige.
• Ne roulez jamais plus vite avec les chaînes à neige montées que ce qui est autorisé.

Avis

• Sur les routes déneigées, retirez les chaînes à neige. En effet, sur de telles routes, les chaînes dégradent les qualités routières, endommagent les pneus et se détériorent rapidement.
• Des chaînes à neige qui sont en contact direct avec les jantes peuvent rayer ces dernières ou les endommager. Volkswagen recommande d'utiliser des chaînes à neige gainées.

Des chaînes à neige existent en différentes tailles pour votre type de véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 280 et tenez-en compte.

a) Le numéro TIN est le numéro de série d'un pneu.

Marquage des pneus (exemple)	Signification
Nom de la Marque, Logo	Fabricant
Nom du produit	Désignation individuelle du pneu par le fabricant.
205/55 R 16	Désignation des dimensions :
	205	Largeur du pneu en mm.
	55	Rapport hauteur/largeur en %.
	R	Lettre-repère caractérisant la structure du pneu, ici pour radial.
	16	Diamètre de la jante en pouces.
91 H	Indice de charge⇒ page 292 et code de vitesse ⇒ page 293.
XL	Pneus en version renforcée (« Reinforced »).
M+S ou M/S	Désignation des pneus aptes à la conduite dans des conditions hi-vernales (Mud and Snow) ⇒ page 289.
SSR ou DSST, Eufonia, RFT, ROF, RSC, ZP	Repères spécifiques au fabricant des pneus de roulage à plat.
RADIAL TUBELESS	Pneu radial sans chambre à air.
E4 ...	Identification selon les directives internationales (E) avec numéro du pays de réception. Puis suit le numéro d'homologation à plusieurs chiffres.
DOT BT RA TY5 1709	Numéro d'identification de pneu (TINa) - parfois uniquement sur sa face intérieure) et date de fabrication :
	DOT	Le pneu est conforme à la législation en vigueur du ministère des Transports des États-Unis, responsable des normes de sécurité relatives aux pneus (Department of Transportation).
	BT	Code de l'usine de fabrication.
	RA	Indications du manufacturier relatives à la taille du pneu.
	TY5	Caractéristiques du pneu du manufacturier.
	1709	Date de fabrication : 17ème semaine de l'année 2009.
TWI	Repère la position de l'indicateur d'usure du profil (Tread Wear Indicator) ⇒ page 285.
Made in Germany	Pays de fabrication.
MAX LOAD 615 KG (1356 LBS)	Indication de charge (US) pour la charge maximale par roue.
MAX INFLATION 350 KPA (51 PSI)	Limitation (US) pour la pression maximale de gonflage.
SIDEWALL 1 PLY RAYON	Indications relatives aux composants de la carcasse du pneu : 1 nappe en rayonne
TREAD 4 PLIES1 RAYON + 2 STEEL + 1 NYLON	Indications relatives aux composants de la bande de roulement des pneus :l'exemple présente 4 nappes sous la bande de roulement : 1 nappe en rayonne, 2 nappes de sommet métallique et 1 nappe en nylon.
Informations pour l'utilisateur final concernant les valeurs de comparaison des pneus de base indiqués (méthodes de test normalisées) - :
TREADWEAR 280	Espérance de vie relative du pneu, selon un test standard spécifique américain.
TRACTION AA	Capacité de freinage des pneus sur chaussée mouillée (AA, A, B ou C).
TEMPÉRATURE A	Résistance thermique des pneus à des vitesses de banc d'essai élevées (A, B ou C).
Les chiffres qui suivent éventuellement sont des codes internes du fabricant du pneu ou des codes spécifiques à chaque pays (ex. pour le Brésil ou la Chine).

Pneus à profil unidirectionnel

Le flanc des pneus à profil unidirectionnel est repéré par des flèches. Respectez impérativement le sens de rotation indiqué. Cela vous garantit des propriétés de roulement optimales quant à l'aqua-planage, l'adhérence, le bruit et l'usure par abrasion.

Charge des pneus

L'indice de charge indique combien de kilogrammes un pneu seul peut supporter au maximum (capacité de charge).

Ici quelques exemples :

91 615 kg
93 650 kg
95 690 kg

97 730 kg

99 775 kg

Codes de vitesse

Le code de vitesse indique la vitesse maximale admissible pour les pneus.

P 150 km/h maxi

Q 160 km/h maxi

R 170 km/h maxi

S 180 km/h maxi

T 190 km/h maxi

U 200 km/h maxi

H 210 km/h maxi

V 240 km/h maxi

Z supérieure à 240 km/h

W 270 km/h maxi

Y 300 km/h maxi

Certains manufacturiers utilisent le code « ZR » pour des pneus dont la vitesse maximale autorisée est supérieure à 240 km/h.

Accessoires, remplacement de pièces, réparations et modifications

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Rodage 294

Accessoires et pièces de rechange 295

Fluides 295

Réparations et modifications techniques ..... 296

Réparations et entraves au fonctionnement du système de sacs gonflables 297

Installation en deuxième monte d'un émetteur- récepteur 298

Informations enregistrées dans les calculateurs ... 299

Utilisation d'un téléphone mobile à bord du véhicule sans raccord à l'antenne extérieure 300

Levage du véhicule avec un pont élévateur ..... 301

Avertissement

Des pièces de rechange et des accessoires inappropriés ainsi qu'une réalisation non conforme de travaux, de modifications et de réparations peuvent endommager le véhicule, provoquer des accidents et de graves blessures.

Avertissement (suite)

- Volkswagen recommande instamment d'utiliser exclusivement les accessoires homologués Volkswagen et les Pièces d'Origine Volkswagen®. Volkswagen garantit la fiabilité, la sécurité et l'adéquation de ces pièces.

- Faites effectuer des réparations et des modifications sur le véhicule uniquement par un atelier spécialisé. Les ateliers spécialisés disposent de l'outillage, des appareils de diagnostic, des informations de réparation et du personnel qualifié nécessaires.

- Ne montez sur le véhicule que des pièces dont le type et les caractéristiques correspondent aux pièces montées d'origine.

- Ne fixez ni ne montez jamais d'objets, comme un porte-boissons ou un support de téléphone sur ou à proximité des caches des modules de sacs gonflables ou bien encore dans la zone de déploiement des sacs gonflables.

- N'utilisez que les combinaisons jantes/pneus que Volkswagen a homologuées pour votre type de voiture.

Rodage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 294 et tenez-en compte.

Tenez compte des différentes règles de rodage pour les pièces neuves.

Rodage du moteur

Un moteur neuf doit être rodé pendant les 1 500 premiers kilomètres. Pendant les premières heures de fonctionnement, le moteur subit des frottements internes plus élevés que plus tard, lorsque toutes les pièces mobiles sont rodées.

Jusqu'à 1 000 kilomètres :

- Ne roulez pas à plus des 3/4 de la vitesse maximale.

• N'accélérez pas à fond.

- Évitez les régimes élevés.

- Ne tractez pas de remorque.

De 1 000 à 1 500 kilomètres, augmenter progressivement les performances jusqu'à atteindre la vitesse et le régime moteur maxi.

Rodage des pneus et des plaquettes de frein neufs

- Remplacement des pneus neufs et des pneus ⇒ page 280

- Informations concernant le freinage page 187

Si le moteur est ménagé lors du rodage, sa durée de vie est prolongée et sa consomma-d'huile s'en trouve également réduite.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 294 et tenez-en compte.

Volkswagen recommande de se faire conseiller par un Partenaire Volkswagen avant tout achat d'accessoires, de pièces de rechange ou de fluides. Par exemple si le véhicule doit être équipé d'accessoires en deuxième monte ou lorsque des pièces doivent être remplacées. Votre Partenaire Volkswagen vous informera volontiers sur l'utilité des accessoires, des pièces de rechange et des fluides ainsi que sur les dispositions légales et les recommandations du constructeur qui s'y rapportent.

Volkswagen recommande instamment d'utiliser exclusivement les accessoires Volkswagen et les Pièces d'Origine Volkswagen®. Volkswagen garantit la fiabilité, la sécurité et l'adéquation de ces pièces. Un partenaire Volkswagen est en outre qualifié pour leur montage dans les règles de l'art.

Malgré une observation permanente du marché, Volkswagen ne peut ni juger ni répondre de la fiabilité, de la sécurité ou de l'adéquation de produits non homologués par Volkswagen pour le véhicule. C'est pourquoi Volkswagen ne peut en être tenu responsable, même si, dans certains cas isolés, une homologation du Service des Mines ou une autre autorisation administrative a été délivrée.

Les appareils installés en deuxième monte et ayant une incidence directe sur la maîtrise du véhicule par son conducteur doivent être porteurs

du label e (marque d'homologation de l'Union européenne), et homologués par Volkswagen pour votre véhicule. Ces appareils peuvent être par ex. un régulateur de vitesse ou un système d'amortisseurs à régulation électronique.

Le raccordement d'équipements électriques supplémentaires qui n'ont pas d'incidence directe sur la maîtrise du véhicule par son conducteur, n'est possible que si lesdits équipements sont porteurs du label C€ (déclaration de conformité des fabricants au sein de l'Union Européenne). Les réfrigérateurs, les ordinateurs ou les ventilateurs font partis de ces équipements.

Avertissement

Des réparations et modifications effectuées de façon non conforme sur le véhicule peuvent entraver l'efficacité des sacs gonflables en cas de déclenchement et causer des dysfonctionnements, des accidents et des blessures mortelles.

• Ne fixez ni ne montez jamais d'objets, comme un porte-boissons ou un support de téléphone sur ou à proximité des caches des modules de sacs gonflables ou bien encore dans la zone de déploiement des sacs gonflables.
• Des objets attachés ou fixés sur ou à proximité des caches des modules de sacs gonflables ou bien encore dans la zone de déploiement des sacs gonflables peuvent provoquer des blessures graves ou mortelles lors du déclenchement des sacs gonflables.

Fluides

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 294 et tenez-en compte.

Tous les fluides comme les liquides de refroidissement, les huiles-moteur, mais aussi les pièces nécessaires au fonctionnement comme la courroie crantée, les pneus, les bougies d'allumage et les batteries du véhicule, font l'objet de perfectionnements constants. C'est pourquoi la vidange des fluides doit être réalisée par un atelier spécialisé. Un partenaire Volkswagen est tenu constamment informé des dernières modifications. Volkswagen recommande de faire effectuer la vidange des fluides par un Partenaire Volkswagen.

Avertissement

Les fluides inappropriés, de même que leur utilisation incorrecte, peuvent provoquer des accidents, des blessures graves et des intoxications.

• Conservez les fluides uniquement dans leur bidon d'origine fermé.
• N'utilisez jamais de boîtes de conserve, de bouteilles ou d'autres contenants vides pour conserver des fluides, étant donné que des tiers ne peuvent alors plus toujours les identifier.
• Gardez tous les fluides hors de portée des enfants.

Avertissement (suite)

- Lorsque le moteur tourne, les fluides deviennent extrêmement brûlants et risquent de provoquer des blessures graves voire mortelles s'ils entrent en contact avec la peau sous forme gazeuse ou liquide.

Avis

- Faites l'appoint uniquement avec des fluides appropriés. Ne confondez en aucun cas les fluides. Cela risquerait en effet de se traduire par de graves défauts de fonctionnement et d'endommager le moteur !

- Le montage de pièces rapportées devant la prise d'air frais affaiblit l'effet refroidissant du liquide de refroidissement. Vous risquez de faire surchauffer le moteur en le sollicitant fortement à des températures ambiantes élevées.

Réparations et modifications techniques

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 294 et tenez-en compte.

En cas de réparations et de modifications techniques, les directives données par Volkswagen doivent être respectées ⚠ !

Des interventions sur des composants électroniques et sur leurs logiciels peuvent entraîner des perturbations de fonctionnement. En raison de la mise en réseau des composants électroniques, ces perturbations peuvent également affecter des systèmes qui ne sont pas directement concernés. Ce qui signifie que la sécurité de fonctionnement du véhicule peut être fortement compromise, que certaines pièces peuvent présenter des signes d'usure prononcés et qu'au final, la validité du certificat de réception (feuille des mines, en France) du véhicule peut être annulée.

Votre Partenaire Volkswagen ne peut assumer aucune garantie pour des dommages consécutifs à des réparations et modifications techniques non conformes.

Volkswagen conseille de faire effectuer toutes les réparations et modifications techniques par un Partenaire Volkswagen utilisant des Pièces d'Origine Volkswagen®.

Véhicules dotés de pièces rapportées et de superstructures particulières

Les fabricants de pièces rapportées et de supers-structures veillent à ce que les pièces rapportées et

les superstructures (équipements de transformation) soient conformes aux lois et dispositions de protection de l'environnement en vigueur, en particulier à la directive européenne 2000/53/CE relative aux véhicules hors d'usage et à la directive européenne 2003/11/CE concernant la limitation de la mise sur le marché et de l'emploi de certaines substances et préparations dangereuses.

Le propriétaire du véhicule doit conserver les documents de montage des équipements de transformation et les remettre à l'entreprise en charge du démontage au moment de la mise au rebut du véhicule. Cette procédure vise à faire aussi bénéficier les véhicules transformés de la valorisation écologique.

Avertissement

Des réparations et modifications effectuées de façon non conforme sur le véhicule peuvent provoquer des dommages et des dysfonctionnements sur le véhicule et ainsi entraver l'efficacité des systèmes d'aide à la conduite. Il peut s'ensuivre des accidents et des blessures graves.

- Faites effectuer des réparations et des modifications sur le véhicule uniquement par un atelier spécialisé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 94 et tenez-en compte.

En cas de réparations et de modifications techniques, les directives données par Volkswagen doivent être respectées ⚠ !

Faites effectuer les modifications et réparations sur le pare-chocs avant, les portes, les sièges avant, le ciel de pavillon ou sur la carrosserie uniquement par un atelier spécialisé. Des composants et les capteurs du système de sacs gonflables peuvent se trouver sur ces pièces du véhicule.

Lors de chaque intervention sur le système de sacs gonflables ou lors de la dépose et repose des composants de ce système pour effectuer d'autres réparations, certains composants du système de sacs gonflables risquent d'être endommagés. Il peut en résulter que les sacs gonflables ne se déclenchent pas correctement ou pas du tout en cas d'accident.

Pour ne pas compromettre l'efficacité des sacs gonflables et empêcher que les composants déposés ne provoquent des blessures ou polluent l'environnement, les directives doivent être respectées. Les ateliers spécialisés connaissent ces directives.

Une modification effectuée sur la suspension peut entraver le fonctionnement du système de sacs gonflables lors d'une collision. Par exemple, les forces mesurées par les capteurs de sacs gonflables et transmises par le calculateur électronique peuvent être modifiées avec l'utilisation de combinaisons jantes/pneus qui ne sont pas homologuées par Volkswagen, par un rabaissement du véhicule, par une modification de la dureté de suspension des jantes, des jambes de force, des amortisseurs,... Certaines modifications effectuées sur la suspension, peuvent, par exemple, augmenter les forces mesurées par les capteurs et faire se déclencher le système de sacs gonflables en cas de

collision, qui ne devrait normalement pas se déclencher si des modifications n'avaient pas été effectuées. D'autres modifications pourraient réduire la force mesurée par les capteurs et ainsi empêcher le déclenchement du sac gonflable lorsque ce dernier devrait être déclenché.

Avertissement

Des réparations et modifications effectuées de façon non conforme sur le véhicule peuvent provoquer des dommages et des dysfonctionnements sur le véhicule et ainsi entraver l'efficacité du système de sacs gonflables. Il peut s'ensuivre des accidents et des blessures graves voire mortelles.

• Faites effectuer des réparations et des modifications sur le véhicule uniquement par un atelier spécialisé.
• Les modules de sacs gonflables ne peuvent pas être réparés. Ils doivent être remplacés.
• Ne reposez jamais dans le véhicule des pièces de sacs gonflables provenant de véhicules hors d'usage ou de recyclage.

Avertissement

Une modification de la suspension du véhicule, y compris l'utilisation de combinaisons jantes/pneus non homologuées, peut modifier le fonctionnement du sac gonflable et ainsi augmenter le risque de blessures graves voire mortelles en cas d'accident.

- Ne reposez jamais des éléments de la suspension qui ne possèdent pas les mêmes caractéristiques que les pièces d'origine posées dans le véhicule.

- N'utilisez jamais de combinaisons jantes/pneus qui ne sont pas homologuées par Volkswagen.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 294 et tenez-en compte.

Pour l'utilisation dans la voiture d'émetteurs-récepteurs, vous avez besoin d'une antenne extérieure.

L'installation en deuxième monte dans le véhicule d'appareils électriques ou électroniques affecte l'homologation du véhicule. Elle peut éventuellement annuler le certificat de réception (feuille des mines, en France) du véhicule.

Volkswagen a homologué pour le véhicule l'utilisation d'émetteurs-récepteurs radio aux conditions suivantes :

• Une antenne extérieure installée dans les règles de l'art.
• Une puissance émettrice maximale de 10 watts.

Seule une antenne extérieure permet d'obtenir la portée maximale des appareils.

Si un émetteur-récepteur d'une puissance émet-trice supérieure à 10 watts est utilisé, adressez-vous à un atelier spécialisé. Un atelier spécialisé connaît les possibilités techniques pouvant être envisagées en deuxième monte. Volkswagen vous recommande pour cela le Partenaire Volkswagen. Respectez les directives légales en vigueur ainsi que les instructions et conseils figurant dans les notices d'utilisation des émetteurs-récepteurs radio.

Avertissement

S'il n'est pas fixé ou mal fixé, l'émetteur-récepteur radio peut être projeté à travers l'habitacle lors d'un braquage ou d'un freinage subit ainsi que dans le cas d'un accident, et causer des blessures.

- Durant la marche du véhicule, l'émetteur-récepteur radio doit toujours être correctement fixé et se trouver en dehors des zones de déploiement des sacs gonflables.

Attention

Si vous utilisez des émetteurs-récepteurs radio sans antenne extérieure, les valeurs limites de rayonnement électromagnétique peuvent être dépassées dans le véhicule. Ceci est également valable en cas d'antenne extérieure incorrectement montée.

- N'utilisez l'émetteur-récepteur radio dans le véhicule qu'avec une antenne extérieure raccordée correctement.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 294 et tenez-en compte.

Votre véhicule est équipé en première monte de calculateurs électroniques qui assurent, entre autres, la gestion du moteur et de la boîte de vitesse De plus, les calculateurs surveillent le fonctionnement du système d'échappement et des sacs gonflables.

Les calculateurs électroniques analysent en permanence des données relatives au véhicule durant la marche de ce dernier. En cas de dysfonctionnements ou de divergences par rapport aux valeurs assignées, seules ces données sont enregistrées. En principe, ces anomalies sont signalées par les témoins sur le combiné d'instruments.

Les données enregistrées dans les calculateurs ne peuvent être lues et exploitées qu'à l'aide d'appareils spéciaux.

Un atelier spécialisé n'est en mesure d'identifier les dysfonctionnements qui sont survenus et de les éliminer que si les données correspondantes ont été enregistrées. Ces données enregistrées peuvent concerner, entre autres :

• le moteur et la boîte de vitesses
- la vitesse
• la direction du déplacement
• l'intensité du freinage
• le bouclage de la ceinture

Les calculateurs montés n'enregistrent en aucun cas les conversations dans le véhicule.

Sur les véhicules dotés de la fonction d'appel d'urgence via le téléphone mobile ou d'autres appareils connectés, le lieu où le véhicule se trouve peut être transmis. En cas d'accidents pour lesquels les calculateurs enregistrent le déclenchement d'un ou de plusieurs sacs gonflables, le système peut émettre automatiquement un signal. Cette fonction dépend du fournisseur de service. Fondamentalement, la transmission du signal ne fonctionne que dans les zones suffisamment couvertes par le réseau de radiocommunication mobile.

Enregistreur de données en cas d'accident (Event Data Recorder)

Le véhicule n' est pas équipé d'un enregistreur de données en cas d'accident.

Les informations du véhicule sont temporairement enregistrées dans l'enregistreur de données en cas d'accident. De telle façon, en cas d'accident, on obtient des informations détaillées sur le déroulement de l'accident. Sur les véhicules dotés de systèmes de sacs gonflables, des données relatives à l'accident telles que par exemple la vitesse de collision, l'état des boîtiers de verrouillage de ceinture, la position des sièges et les temps de déclenchement, peuvent être enregistrées. Le volume des données dépend du fabricant respectif.

La pose de ce type d'enregistreur de données d'accident ne peut s'effectuer qu'avec l'accord du propriétaire et est réglementé par la loi dans certains pays.

Reprogrammation des calculateurs

Toutes les données permettant de piloter des composants sont systématiquement enregistrées dans les calculateurs. Des appareils d'atelier spéciaux permettent cependant de reprogrammer certaines fonctions de confort, comme par exemple le clignotement confort, l'ouverture individuelle des portes et les indications sur l'afficheur. Si tel est le cas, les indications et descriptions contenues dans ce Livre de Bord ne correspondent plus aux fonctions d'origine. Volkswagen recommande de faire attester toute reprogrammation dans le Plan d'Entretien, à la section « autres notes de l'atelier ».

Votre Partenaire Volkswagen est à votre disposition pour toutes informations sur les possibilités de reprogrammation.

Lire la mémoire de défauts du véhicule

Une prise de diagnostic se trouve dans l'habitacle servant à la lecture de la mémoire de défauts. La mémoire de défauts enregistre les perturbations survenues ainsi que les écarts des calculateurs électroniques par rapport aux valeurs assignées.

La prise de diagnostic se situe au plancher, côté conducteur, à côté du levier d'ouverture du capot-moteur, derrière un cache.

Ne faites lire et remettre à zéro la mémoire de défauts que par un atelier spécialisé.

Utilisation d'un téléphone mobile à bord du véhicule sans raccord à l'antenne extérieure

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 294 et tenez-en compte.

Tant pendant une communication qu'en mode de veille, les téléphones mobiles émettent et captent des ondes radio. À l'heure actuelle, les ouvrages spécialisés scientifiques font observer que les ondes radio peuvent avoir une influence néfaste sur l'organisme lorsqu'elles dépassent un certain seuil limite. Les instances gouvernementales et les comités internationaux ont fixé des valeurs limites et promulgué des directives pour que le rayonnement électromagnétique émis par les téléphones mobiles reste à un niveau inoffensif pour la santé de l'être humain. Cependant, il n'existe pas de preuve scientifiquement fondée que les téléphones sans fil soient absolument inoffensifs.

C'est pourquoi un certain nombre d'experts appellent à une attitude préventive quant à l'utilisation de téléphones mobiles en attendant les résultats définitifs des recherches en cours.

Lors de l'utilisation dans l'habitacle d'un téléphone mobile non raccordé à l'antenne téléphonique extérieure du véhicule, il se peut que le rayonnement électromagnétique soit plus élevé que lorsque le téléphonique mobile est raccordé à une antenne extérieure intégrée ou autre.

Lorsque le véhicule est équipé d'un dispositif mains libres correspondant, il est conforme aux directives légales de nombreux pays n'autorisant l'utilisation d'un téléphone mobile à bord du véhicule que par l'intermédiaire de ce type de dispositif.

Le dispositif mains libres installé en première monte dans le véhicule a été développé pour être utilisé avec des téléphones mobiles classiques et des téléphones compatibles avec la technologie Bluetooth. Le téléphone mobile doit se trouver dans un support adéquat. Le support de téléphone doit être bien encliqueté dans la plaque de base. C'est la seule manière de fixer solidement le téléphone mobile au tableau de bord, de le mettre toujours à portée de mains du conducteur et de le raccorder à l'antenne téléphonique extérieure du véhicule.

Lorsque le téléphone mobile est raccordé à une antenne téléphonique intégrée ou à une antenne téléphonique extérieure, le rayonnement électromagnétique qui est émis par le téléphone et qui agit sur le corps humain est réduit. La qualité de la connexion est alors en outre accrue.

Lorsque le téléphone mobile est utilisé dans l'habitable sans ce dispositif mains libres, il n'est pas correctement fixé dans le véhicule et n'est pas raccordé à l'antenne téléphonique extérieure du véhicule. Le téléphone mobile n'est en outre pas rechargé par le support. Il est également probable que des communications téléphoniques en cours soient interrompues et que la qualité de la connexion soit réduite.

Un téléphone mobile ne peut être utilisé dans le véhicule que s'il est raccordé à un dispositif mains libres avec antenne téléphonique extérieure.

Avertissement

S'il n'est pas fixé ou mal fixé, le téléphone mobile peut être projeté à travers l'habitacle lors d'un braquage ou d'un freinage subit ainsi que dans le cas d'un accident, et causer des blessures.

- Durant la marche du véhicule, le téléphone mobile doit toujours être correctement fixé et se trouver en dehors des zones de déploiement des sacs gonflables.

Avertissement

Si vous utilisez des téléphones mobiles ou des émetteurs-récepteurs radio sans antenne extérieure, les valeurs limites de rayonnement électromagnétique peuvent être dépassées dans le véhicule. Ceci est également valable en cas d'antenne extérieure incorrectement montée.

- Il est conseillé de respecter une distance minimale de 20 centimètres entre les antennes du téléphone mobile et un stimulateur cardiaque, car les téléphones mobiles sont susceptibles de perturber le fonctionnement de stimulateurs cardiaques.

- Ne placez pas le téléphone mobile allumé dans la poche au niveau de la poitrine juste au-dessus du stimulateur cardiaque.

- En cas de doutes sur le risque d'interférences, éteignez immédiatement le téléphone mobile.

Fig. 173 Levage avec le pont élévateur : points de prise avant.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 294 et tenez-en compte.

Le véhicule ne doit être soulevé avec un pont élévateur qu'aux points de prise indiqués sur les figures ⇒ fig. 173 et ⇒ fig. 174. Si le véhicule n'est pas soulevé aux points de prise indiqués sur les figures, il peut s'ensuivre des dommages sur le véhicule ⇒ ⚫ ainsi que de graves blessures corporelles ⇒ ⚠.

Il ne faut pas utiliser de ponts élévateurs à cous- sins fluides (ponts de réparation) pour soulever le véhicule.

Informations concernant le soulèvement du véhicule avec le cric page 323.

Avertissement

Des ponts élévateurs non appropriés et un levage incorrect du véhicule peuvent entraîner des accidents et des blessures graves.

• Avant d'utiliser le pont, tenez compte de la Notice d'utilisation du fabricant du pont élévateur et des éventuelles prescriptions légales.
• Lors du levage du véhicule, personne ne doit se trouver à bord.
• N'utilisez jamais le pont élévateur comme marchepied.
• N'utilisez que des ponts élévateurs à deux colonnes ou à deux pistons équipés de bras suffisamment longs et possédant une capacité de charge suffisante.

Fig. 174 Levage avec le pont élévateur : points de prise arrière.

Avertissement (suite)

• Ne levez le véhicule que par les points représentés sur les figures fig. 173 et fig. 174. Si le véhicule n'est pas soulevé sur les points indiqués, il peut tomber du pont élévateur, par ex. lors de la dépose du moteur ou de la boîte de vitesses.
• Les points de prise du véhicule présentent la plus grande surface possible et prennent appui au centre des plaques-supports du pont éléva- teur.
• Si des interventions doivent être effectuées sous le véhicule lorsqu'il est soulevé, immobilisez ce dernier sur des chandelles appropriées possédant une capacité de charge suffisante.
• Ne faites jamais démarrer le moteur lorsque le véhicule est soulevé ! Les vibrations du moteur peuvent faire tomber le véhicule du pont élévateur.

Avis

• Ne soulevez jamais le véhicule au niveau du carter d'huile, de la boîte de vitesses, de l'essieu arrière ou de l'essieu avant.
• Lors du levage, il est impératif d'intercaler une entretoise en caoutchouc pour éviter tout endommagement du soubassement du véhicule. Veillez en outre à la mobilité des bras du pont élévateur.
• Les bras du pont élévateur ne doivent pas entrer en contact avec les bas de caisses latéraux ni avec d'autres pièces du véhicule.

Informations pour le consommateur

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Autocollants et plaquettes 302

Utilisation du véhicule dans d'autres pays et continents 303

Réception radio et antenne 303

Informations de réparation Volkswagen ..... 303

Déclaration de conformité 304

Reprise des véhicules hors d'usage et mise au rebut 304

Informations complémentaires

- Accessoires, remplacement de pièces, réparations et modifications page 294

Avertissement

Une utilisation impropre du véhicule augmente le risque d'accidents et de blessures.

• Respectez la législation en vigueur.
  • Tenez compte de la notice d'utilisation.

Avis

Une utilisation impropre du véhicule peut entraîner des endommagements sur le véhicule.

• Respectez la législation en vigueur.
• Effectuez les interventions d'entretien conformément au Plan d'Entretien.
  • Tenez compte de la notice d'utilisation.

Autocollants et plaquettes

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 02 et tenez-en compte.

Des certificats de sécurité, des autocollants et des plaquettes fournissant des informations importantes pour l'utilisation du véhicule sont apposés en usine dans le compartiment-moteur et sur certaines parties du véhicule, comme par ex. dans la trappe du réservoir à carburant, sur le pare-soleil côté passager avant, dans le montant de la porte du conducteur ou dans le plancher de coffre à bagages.

• Ne retirez en aucun cas les certificats de sécurité, les autocollants et les plaquettes et ne les rendez ni inutilisables ni illisibles.
• Si des pièces de véhicules dotées de certificats de sécurité, d'autocollants et de plaquettes sont remplacées, l'atelier spécialisé doit apposer des certificats de sécurité, des autocollants et des pla-

quettes similaires au même endroit sur les pièces neuves.

Certificat de sécurité

Un certificat de sécurité apposé sur le montant de porte du conducteur vous informe qu'au moment de sa production, le véhicule satisfait à toutes les normes de sécurité et directives de l'administration en charge de la sécurité routière du pays considéré. En supplément, le mois, l'année de production ainsi que le numéro de châssis peuvent être indiqués.

Autocollant d'avertissement de haute tension

Près du verrouillage du capot-moteur est apposé un autocollant qui vous avertit que l'équipement électrique du véhicule se trouve sous haute tension. L'allumage du véhicule satisfait entre autres à la norme canadienne ICES-002.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 302 et tenez-en compte.

Le véhicule a été produit en première monte pour un pays donné et correspond aux conditions d'agrément.

Lorsque vous vendez le véhicule ou si vous l'utilisez durant une période plus longue dans un autre pays, respectez les directives légales qui s'appliquent à ce pays.

Le cas échéant, certains équipements doivent être reposés ou déposés et certaines fonctions désactivées. Ceci peut aussi concerner les rubriques d'entretien et les types de service.

Comme les bandes de fréquence peuvent être différentes à travers le monde, il est possible que l'autoradio ou le système de navigation livré en première monte ne fonctionne pas dans certains pays.

Avis

- Volkswagen n'est pas tenu responsable des dommages causés au véhicule suite à l'utilisation d'un carburant de mauvaise qualité, à un entretien insuffisant ou à la disponibilité insuffisante de pièces d'origine.

- Volkswagen ne peut être tenu responsable si le véhicule n'est, ou de manière incomplète, conforme à la législation en vigueur.

Réception radio et antenne

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 302 et tenez-en compte.

Sur les appareils d'autoradio et de navigation de première monte, l'antenne de réception radio peut être montée à différents emplacements du véhicule :

• Sur la face intérieure de la glace arrière conjointement avec le dégivrage de glace arrière.
• Sur la face intérieure des glaces latérales arrière,
• Sur la face intérieure du pare-brise,
• Sur le pavillon.

Les antennes situées sur la face intérieure des glaces se reconnaissent par des fils fins.

Avis

Les antennes qui se trouvent sur la face intérieure des glaces peuvent être endommagées par le frottement d'objets ou par l'utilisation de nettoyants acides ou agressifs ou avec d'autres produits chimiques. N'apposez pas d'autocollant sur l'antenne de glace et ne nettoyez jamais les antennes avec des nettoyants acides ou agressifs ou avec d'autres produits chimiques.

Des perturbations de réception peuvent survenir dans la gamme AM de l'autoradio ue des appareils électriques sont utilisés à mité de l'antenne de glace.

Informations de réparation Volkswagen

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 302 et tenez-en compte.

Il est possible d'acheter les informations Service Volkswagen et les informations officielles de réparation Volkswagen aux adresses suivantes :

Clients en Europe, en Asie, en Australie, en Afrique, en Amérique centrale et du Sud

Veuillez adresser à un Partenaire Volkswagen ou à un atelier spécialisé ou encore commander la do-

cumentation correspondante surwww.erwin.volkswagen.de.

Clients en Amérique du nord

Veuillez vous adresser à un Partenaire Volkswagen ou à un atelier spécialisé ou encore commander la documentation correspondante sur https://erwin.vw.com.

Avertissement

Des réparations et modifications effectuées de façon non conforme sur le véhicule peuvent provoquer des dommages et des dysfonctionnements sur le véhicule et ainsi entraver l'efficacité des systèmes d'aide à la conduite et du système de sacs gonflables. Il peut s'ensuivre des accidents et des blessures graves.

Avertissement (suite)

- Faites effectuer des réparations et des modifications sur le véhicule uniquement par un atelier spécialisé.

N'est pas valable pour les États-Unis et le Canada

Déclaration de conformité

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 302 et tenez-en compte.

Le constructeur respectif déclare par la présente qu'au moment de la production du véhicule, les produits suivants répondent aux exigences fondamentales et autres directives et lois importantes, notamment FCC Part 15.19, FCC Part 15.21 et RSS-Gen Issue 1 :

Équipements radiocommandés

- Télécommande de porte de garage.

• Antidémarrage électronique.
• Système de contrôle de la pression des pneus.
• Clé à radiocommande du véhicule.
• Radiocommande du chauffage d'appoint (chauffage stationnaire).
• Système sans clé de fermeture et de démarrage KESSY.

Équipements électriques

- Prise de courant 12 volts.

N'est pas valable pour les États-Unis et le Canada

Reprise des véhicules hors d'usage et mise au rebut

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 302 et tenez-en compte.

Reprise des véhicules hors d'usage

Volkswagen a déjà pris les dispositions nécessaires pour le moment où le véhicule sera confié à une filière de valorisation écologique. Des réseaux denses de systèmes de récupération dans de nombreux états européens sont prêts à prendre en charge le véhicule hors d'usage. Une fois la récupération effectuée, un certificat de valorisation vous sera remis pour attester la réalisation en bonne et due forme de la valorisation écologique.

La reprise du véhicule hors d'usage est par principe gratuite, sous réserve du respect des directives légales en vigueur sur le plan national.

Pour obtenir d'autres informations sur la reprise et la valorisation des véhicules hors d'usage, veuillez vous adresser à votre Partenaire Volkswagen.

Mis au rebut

Si le véhicule ou des composants du système de sacs gonflables ou de rétracteurs de ceinture sont mis au rebut, il faut impérativement respecter les directives de sécurité en vigueur. Les ateliers spécialisés connaissent ces directives.

Gestion moteur et épuration des gaz d'échappement

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoins 305

Catalyseur et filtre à particules 306

Informations complémentaires

- Remorquage page 345

- Batterie du véhicule page 261

• Carburant ⇒ page 240

• Huile-moteur ⇒ page 253

• Activation ⇒ page 176

• Ravitaillement en carburant ⇒ page 232

- Informations enregistrées dans les calculateurs ⇒ page 294

Avertissement

Les pièces du système d'échappement deviennent très chaudes.

- Garez le véhicule de telle sorte que les pièces du système d'échappement ne soient pas en contact avec des matières facilement inflammables se trouvant sous le véhicule, comme des herbes sèches.

- N'utilisez jamais de produit supplémentaire de protection pour soubassement ni de produits anticorrosion pour tuyaux d'échappement, catalyseurs, écrans thermiques ou filtres à particules.

Témoins

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 305 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Gestion du moteur perturbée (Electronic Power Control).	Faites contrôler sans délai le moteur dans un atelier spécialisé.
	Préchauffage du moteur diesel avant le dé- marrage.	page 168
	Dysfonctionnement catalyseur.	Levez le pied de l'accélérateur. Roulez pru- demment jusqu'à l'atelier spécialisé le plus proche. Faites contrôler le moteur.
[xk38]	Filtre à particules obstrué par de la suie.	Roulez pendant une durée de 15 minutes en 4e vitesse (boîte mécanique) ou rapport D (boîte automatique) à une vitesse de 70 km/h mi- nimum. Veillez à respecter systématiquement les limi- tations de vitesse A. Rendez-vous dans un atelier spécialisé si le té- moin ne s'éteint pas page 306.

Clignote	cause éventuelle	Pour y remédier
	Gestion du moteur perturbée (moteur diesel).	Faites contrôler sans délai le moteur dans un atelier spécialisé.
	Ratés de combustion endommageant le catalyseur.	Levez le pied de l'accélérateur. Roulez prudemment jusqu'à l'atelier spécialisé le plus proche. Faites contrôler le moteur.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Avertissement

Tenez compte des dispositions légales du Code de la Route pour nettoyer le filtre à particules.

- Ne suivez la conduite recommandée que lorsque les conditions météorologiques, l'état de la chaussée ainsi que les conditions de circulation sont convenables.

Avertissement (suite)

- Ne mettez pas en danger d'autres usagers de la route.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

Tant que les témoins de contrôle 📄, 📋 ou EPC s'allument, vous devez vous attendre à ce que votre véhicule consomme plus de gazole à ce que le moteur accuse une perte de puissance.

Catalyseur et filtre à particules

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 305 et tenez-en compte.

Catalyseur

Le catalyseur sert au traitement des gaz d'échappement pour réduire les émissions nocives dans les gaz d'échappement. Pour assurer une grande longévité de fonctionnement du système d'échappement et du catalyseur du moteur à essence :

• Utilisez exclusivement de l'essence sans plomb.
• Ne roulez jamais jusqu'à l'épuisement complet du carburant.
• Ne versez pas une quantité excessive d'huile dans le moteur page 253.
• Ne procédez pas à un démarrage par remorquage mais utilisez des câbles de démarrage page 342, Démarrage de fortune.

Si vous constatez en cours de route des ratés d'allumage, une perte de puissance ou une instabilité de fonctionnement du moteur, réduisez immédiatement votre vitesse et faites vérifier votre véhicule par un atelier spécialisé. Du carburant imbrûlé risquerait autrement de parvenir dans le système d'échappement et par conséquent d'être rejeté dans l'atmosphère. Par ailleurs, le catalyseur risquerait d'être endommagé par surchauffe !

Filtre à particules

Le filtre à particules filtre les particules de suie des gaz d'échappement. Ces particules s'accumulent dans le filtre et brûlent. Pour favoriser ce processus, Volkswagen recommande d'éviter de faire en permanence des courts trajets.

• Ravitaillez-vous uniquement avec du gazole à faible teneur en soufre page 240.
  • N'utilisez jamais de l'essence ou du mazout.
• N'utilisez jamais du biodiesel. L'ajout de biodiesel au gazole par le producteur de carburant dans le cadre de la norme EN 590 est autorisé ⇒ page 240.
• Ne versez pas une quantité excessive d'huile dans le moteur page 253.
• Ne procédez pas à un démarrage par remorquage mais utilisez des câbles de démarrage page 342.

Pour minimiser un colmatage du filtre à particules, le régime moteur augmente pendant la marche sur les véhicules avec boîte automatique afin de lancer automatiquement le nettoyage du filtre à particules. Le témoin ne s'allume pas lors de cette opération.

Une odeur de soufre à l'échappement peut être perçue dans certaines conditions de fonctionnement du moteur même si le système d'épuration des gaz fonctionne de façon irréprochable. Ceci est dû à la teneur en soufre du carburant.

Faites-le vous-même

Conseils pratiques

Questions et réponses

Si, lors de l'utilisation du véhicule, vous soup-çonnez un éventuel dysfonctionnement ou un endommagement du véhicule, veuillez lire et suivre les conseils suivants avant de vous rendre chez un

Partenaire Volkswagen ou dans un atelier spécialisé. Les mots-clés « particularités » ou « liste de contrôle » peuvent également vous aider.

Particularité	Causes possibles, entre autres.	Remède possible
Le moteur ne démarre pas	La batterie du véhicule est déchargée.	▷ Effectuer un démarrage de fortune ⇒ page 342.▷ Recharge de la batterie du véhicule ⇒ page 261.
	Vous n'avez pas utilisé la bonne clé du véhicule.	Utilisation de la clé d'origine ⇒ page 43.
	La réserve de carburant est insuffisante.	Ravitaillement en carburant ⇒ page 232.
Fumée se dégageant de l'aile.	Chauffage d'appoint en cours de fonctionnement.	Désactivation du chauffage d'appoint ⇒ page 227.
	Réchauffeur additionnel en cours de fonctionnement.	Aucun remède, ⇒ page 242
Vous ne parvenez pas à verrouiller ou à déverrouiller le véhicule à l'aide de la clé à radiocommande	▷ La pile de la clé à radiocommande est déchargée.▷ Vous êtes trop éloigné du véhicule.▷ Les touches sont commandées en dehors de la zone de portée.	▷ Remplacement de la batterie ⇒ page 43.▷ Rapprochez-vous du véhicule.▷ Synchronisez la clé ⇒ page 43.▷ Verrouillez ou déverrouillez manuellement le véhicule ⇒ page 313.
Bruits inhabituels	Moteur froid, systèmes d'assistance de freinage, ravitaillement en GPL, verrouillage électronique de la colonne de direction, chauffage d'appoint.	Reportez-vous au terme « Bruits » dans l'index de la brochure.
Comportement routier anormal	Les systèmes d'aide sont activés.	Reportez-vous au terme « systèmes d'aide » dans l'index de la brochure.
	La boîte à double embrayage DSG® surchauffe.	Stoppez immédiatement le véhicule ⇒ page 182.
Les rétroviseurs extérieurs se déplacent lors du déverrouillage.	Les réglages confort sont enregistrés.	Corrigez les réglages confort ⇒ page 77.
Les sièges avant ne se règlent pas électriquement	La batterie du véhicule est déchargée.	Recharge de la batterie du véhicule ⇒ page 261.
	Fusible grillé.	Contrôlez le fusible et remplacez-le si nécessaire ⇒ page 330.
Il n'y a pas de cric, ou pas de roue de secours ou pas de kit de crevaison dans le véhicule	Equipement dépendant de la version du véhicule.	Il n'y a pas de remède direct possible, car cela dépend de l'équipement. Adressez-vous si nécessaire à un Partenaire Volkswagen ⇒ page 317.
	Le véhicule dispose de pneus de roulage à plat ou de pneus Mobility.
La protection volumétrique déclenche une fausse alarme.	▷ Les fenêtres ou le toit coulissant sont ouverts.▷ Le pendentif suspendu au rétroviseur intérieur se déplace.▷ Le téléphone mobile vibre dans le véhicule.	Éliminez les risques de fausse alarmes ⇒ page 53.
Les fonctions ne sont pas comme la notice d'utilisation les décrit	Des réglages ont été effectués dans le système d'information Volkswagen.	Effectuez un contrôle et une réinitialisation sur réglages d'usine si nécessaire ⇒ page 25.
La chaussée n'est pas correctement éclairée.	▷ Le projecteur a été réglé pour une circulation à gauche ou à droite.▷ Projecteurs réglés trop haut.▷ Ampoules défaillantes.	▷ Adaptez les projecteurs pour une circulation à gauche ou à droite ⇒ page 109.▷ Réglez le site des projecteurs ⇒ page 109.▷ Changement d'ampoule ⇒ page 333.
Les consommateurs électriques ne fonctionnent pas	Faible état de charge de la batterie du véhicule.	Recharge de la batterie du véhicule ⇒ page 261.
	Réserve de carburant insuffisante.	Ravitaillement en carburant ⇒ page 232.
	Fusible grillé.	Contrôlez le fusible et remplacez-le si nécessaire ⇒ page 330.
La consommation de carburant est plus élevée que ce qui est indiqué.	▸ Courts trajets▸ « Accélérateur irrégulier ».	▸ Évitez les trajets courts.▸ Anticipez.▸ Accélération uniforme.
	Consommateurs électriques activés.	Désactivez les consommateurs dont vous n'avez pas besoin.
	Dysfonctionnement gestion moteur.	Faites-y éliminer le dysfonctionnement ⇒ page 305.
	Pression de gonflage des pneus trop faible.	Adaptation de la pression de gonflage de pneus ⇒ page 280.
	Conduite en montagne	Il n'y a pas de remède direct possible.
	Conduite avec une remorque ou galerie porte-bagages.	▸ Contrôlez l'utilisation.▸ Déposez-les en cas de non-utilisation.
	Conduite avec charge utile élevée.	Il n'y a pas de remède direct possible.
	Conduite avec régime moteur élevé	Sélectionnez le rapport supérieur.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Sécuriser le véhicule ainsi que ses occupants .... 310

Kit de premiers secours, triangle de présignalisation et extincteur 312

Informations complémentaires

• Freinez, arrêtez-vous et garez-vous ⇒ page 184
• Fermeture ou ouverture d'urgence ⇒ page 313
• Outillage de bord ⇒ page 317
- Changement d'une roue page 321

Avertissement

Un véhicule en panne représente un risque d'accident important pour vous-même et pour les autres usagers de la route.

• Sécurisez le véhicule ainsi que ses occupants.
• Veillez à ce que personne ne retourne dans le véhicule en panne. Faites descendre tous les passagers du véhicule et placez-les à une distance de sécurité suffisante de la circulation.
• Si nécessaire, activez le signal de détresse et mettez en place le triangle de présignalisation.

Sécuriser le véhicule ainsi que ses occupants

Fig. 175 Au centre du tableau de bord : commande du signal de détresse.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 0 et tenez-en compte.

Veuillez respecter les dispositions légales concernant la sécurisation d'un véhicule en panne. Dans de nombreux pays, il est par ex. obligatoire d'activer le signal de détresse et aussi de porter un gilet de signalisation.

Liste de contrôle

Pour votre propre sécurité ainsi que celle des passagers, veuillez respecter les points suivants dans l'ordre indiqué ⇒ ⚠ :

1. Garez votre véhicule en toute sécurité à une distance suffisante de la circulation et sur une surface appropriée ⇒ ⚠.
2. Activez le signal de détresse avec la touche Ⓓ ⇒ fig. 175.
3. Serrage du frein à main ⇒ page 184.
4. Mettez le levier de vitesses au point mort ou le levier sélecteur sur P ⇒ page 176.
5. Coupez le moteur et retirez la clé de contact ⇒ page 168.
6. Faites descendre tous les passagers du véhicule et amenez-les dans un lieu sûr, par ex. derrière une glissière de sécurité.

7. Emportez toutes les clés du véhicule si vous devez quitter le véhicule.

8. Mettez en place le triangle de présignalisation, afin que le véhicule soit bien visible des autres usagers de la route.

9. Laissez refroidir suffisamment le moteur et faites appel à un spécialiste si nécessaire.

Lorsque le signal de détresse est activé, pendant le remorquage par ex., un changement de direction ou de voie peut être affiché quand le clignotant est activé. Le signal de détresse s'interrompt temporairement.

Activer le signal de détresse par exemple :

• Si vous rencontrez un embouteillage.
• S'il s'agit d'un cas d'urgence.
- Si le véhicule tombe en panne suite à un problème technique.
• Lors du remorquage.

Si le signal de détresse ne fonctionne pas, vous devez utiliser d'autres moyens autorisés par la loi pour signaliser votre véhicule en panne aux autres usagers de la route.

En fonction des dispositions légales nationales, le véhicule peut être équipé soit d'un indicateur de freinage d'urgence soit d'une fonction d'activation automatique du signal de détresse :

- Indicateur de frein d'urgence : En cas de freinage d'urgence à une vitesse supérieure à 60 km/h, les feux stop clignotent afin d'avertir les véhicules suiveurs. Si le freinage perdure, les feux de détresse s'allument automatiquement à une vitesse inférieure à 10 km/h. Les feux stop sont allumés en permanence. Durant l'accélération, le signal de détresse se désactive automatiquement.

- Fonction du signal de détresse : En cas de freinage d'urgence à une vitesse supérieure à 60 km/h, les feux de détresse s'activent automatiquement afin d'avertir les véhicules suiveurs. Lors d'une accélération si vous poursuivez votre route à une vitesse supérieure à 40 km/h, les feux de détresse se désactivent automatiquement

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Avertissement

Les pièces du système d'échappement deviennent très chaudes et peuvent causer des incendies.

- Garez le véhicule de telle sorte que les pièces du système d'échappement ne soient pas en contact avec des matières facilement inflammables se trouvant sous le véhicule, comme des herbes sèches.

La batterie du véhicule se décharge si le signal de détresse reste activé durant une période prolongée – même si le contact d'allumage est coupé.

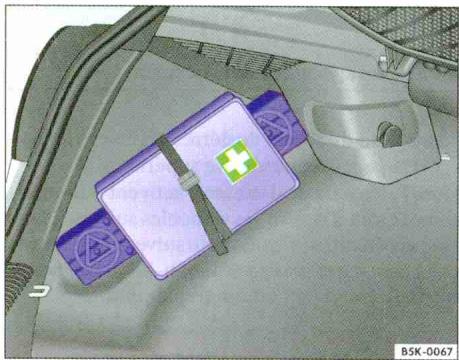

Fig. 176 Dans le coffre à bagages, côté gauche : support du kit de premiers secours et triangle de présignalisation.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 310 et tenez-en compte.

Triangle de présignalisation et triangle de présignalisation

Un kit de premier secours de commercialisation courante et un triangle de présignalisation, du type représenté sur la figure, peuvent être rangés dans le support gauche du coffre à bagages fig. 176. Ils sont fixés à l'aide d'un élastique.

Sur les véhicules dotés d'un plancher de coffre à bagages surélevé, le rangement destiné au kit de premier secours et le triangle de présignalisation se trouvent sous le plancher du coffre à bagages.

Le kit de premier secours doit être conforme aux exigences légales. Respectez la date de péremption du contenu.

Extincteur

Un extincteur peut être rangé sur une fixation située au plancher devant le siège du passager avant.

L'extincteur doit être conforme à la législation en vigueur, il doit être toujours en bon état de fonctionnement et être contrôlé régulièrement. Veuillez vous reporter au cachet de contrôle sur l'extincteur.

Avertissement

Les objets non attachés peuvent être projetés à travers l'habitacle en cas de manœuvres ou de freinages brusques ou encore d'accidents, et causer de graves blessures.

- Fixez solidement l'extincteur, le kit de premiers secours ainsi que le triangle de présignalisation dans les logements.

Fermeture ou ouverture d'urgence

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Déverrouillage ou verrouillage manuels de la porte du conducteur 313

Verrouillage manuel de la porte du passager avant et des portes arrière 314

Déverrouillez d'urgence le capot de coffre ..... 315

Fermeture d'urgence du toit ouvrant coulissant/relevable 315

Déverrouillage d'urgence du blocage du levier sélecteur 316

En cas de défaillance par ex. de la radiocommande ou du verrouillage centralisé, vous pouvez ver- rouiller et, en partie déverrouiller manuellement les portes, le capot de coffre et le toit ouvrant cou- lissant/relevable.

Informations complémentaires

• En cas d'urgence ⇒ page 310

• Jeu de clés du véhicule page 43
• Verrouillage centralisé et système de fermeture ⇒ page 46

Avertissement

Sur un véhicule fermé de l'extérieur, les portes et glaces ne peuvent être ouvertes de l'intérieur.

- Tous les passagers doivent descendre du véhicule avant de le verrouiller de l'extérieur à l'aide de la clé.

Avertissement

La zone de fonctionnement des portes et du toit ouvrant coulissant/relevable est dangereuse et peut entraîner des blessures.

- Si personne ne se trouve dans la zone de débattement, ouvrez et fermez les portes ainsi que le toit ouvrant coulissant/relevable.

Déverrouillage ou verrouillage manuels de la porte du conducteur

Fig. 177 Poignée de porte du conducteur : barillet masqué.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 313 et tenez-en compte.

En cas de verrouillage manuel, toutes les portes sont généralement verrouillées. En cas de déverrouillage manuel, seule la porte du conducteur est

déverrouillée. Tenez compte des informations relatives à l'alarme antivol page 46.

• Déployez le panneton de la clé du véhicule page 43.
• Insérez le panneton de la clé du véhicule par le bas, dans l'ouverture du cache de la poignée de porte du conducteur fig. 177 (flèche) puis retirez le cache en le soulevant par le bas.
• Insérez la clé du véhicule dans le barillet et verrouillez ou déverrouillez le véhicule.

Particularités lors du déverrouillage :

• L'alarme antivol reste activée lorsque le véhicule est déverrouillé. Mais l'alarme n'est pas encore déclenchée page 46.
• Si vous ouvrez la porte du conducteur, l'alarme se déclenche.
• Mettez le contact d'allumage. Lorsque vous mettez le contact d'allumage, l'antidémarrage électronique détecte une clé à radiocommande valable et désactive l'alarme antivol.

Verrouillage manuel de la porte du passager avant et des portes arrière

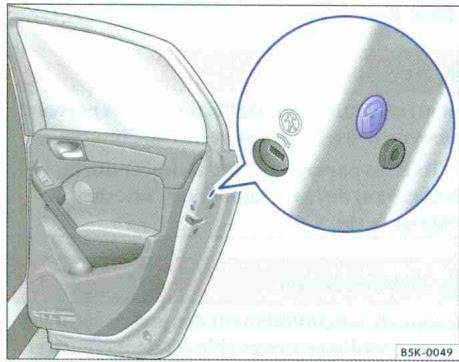

Fig. 178 Sur le chant de la porte arrière droite : ver-rouillage d'urgence masqué par un joint en caout-chouc.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 313 et tenez-en compte.

Vous pouvez verrouiller manuellement la porte du passager avant et les portes arrière. L'alarme antivol n'est pas activée dans ce cas.

• Ouvrez la porte.
• Retirez le joint en caoutchouc sur le chant de la porte. Le joint est repéré par un cadenas Ⓤ ⇒ fig. 178.
• Déployez le panneton de la clé du véhicule page 43.
• Insérez le panneton de la clé du véhicule à l'horizontale dans l'orifice et poussez le petit levier de couleur vers l'avant fig. 179.

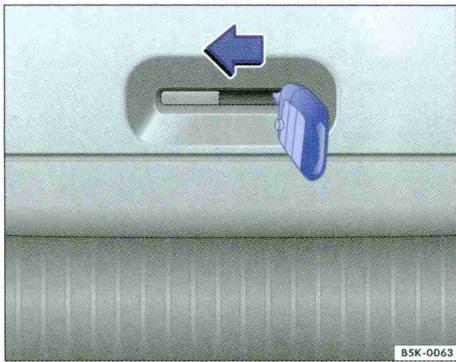

Fig. 179 Verrouillage d'urgence du véhicule à l'aide du clé du véhicule

• Remettez le joint en caoutchouc en place et fermez entièrement la porte.
  • Vérifiez que la porte est bien verrouillée.
• Le cas échéant, effectuez cette procédure sur les autres portes.
• Faites contrôler sans délai le véhicule dans un atelier spécialisé.

Les portes peuvent être déverrouillées et ouvertes de l'intérieur en tirant sur le levier d'ouverture de porte. Le cas échéant, il faut tirer deux fois sur le levier d'ouverture de porte → page 46.

Fig. 180 Déverrouillage d'urgence du capot de coffre : depuis le coffre à bagages.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 313 et tenez-en compte.

- Le cas échéant, rabattez le dossier de la banquette arrière vers l'avant page 77.

- Retirez les bagages pour pouvoir accéder de l'intérieur au capot de coffre.

- Déployez le panneton de la clé du véhicule page 43.

- Insérez le panneton de la clé du véhicule dans l'ouverture du hayon fig. 180 et poussez le levier de déverrouillage dans le sens de la flèche afin de déverrouiller le hayon.

Fermeture d'urgence du toit ouvrant coulissant/relevable

Fig. 181 Dans le ciel de pavillon : retrait du cache.

A B3C-0178

Fig. 182 Vis à six pans creux de fermeture du toit ouvrant coulissant/relevable

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 313 et tenez-en compte.

- Retirez le cache dans le sens de la flèche fig. 181.

- Insérez une clé mâle pour vis à six pans creux ^1) de 4 mm, de commercialisation courante, dans la vis à six pans creux ⇒ fig. 182 Ⓐ.

- Tournez la clé mâle pour vis à six pans creux pour fermer le toit ouvrant coulissant/relevable.

- Remettez en place le cache.

- Faites contrôler le toit ouvrant coulissant/relevable dans un atelier spécialisé. Le verrouillage d'urgence est susceptible de perturber le fonctionnement et la fonction antipacement du toit ouvrant coulissant/relevable.

① BTT-0287

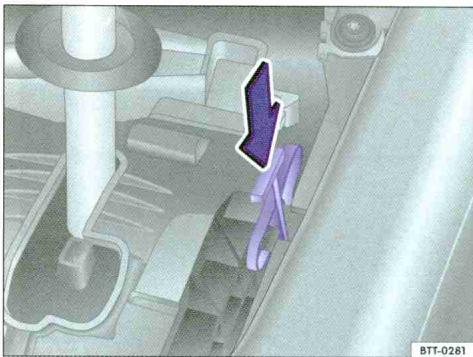

Fig. 183 Déposez le cache de la grille de guidage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 313 et tenez-en compte.

Si, en cas de panne de courant (par ex. dans le cas d'une batterie déchargée), le véhicule doit être remorqué, le levier sélecteur doit être amené en position N à l'aide du déverrouillage d'urgence.

Vu dans le sens de la marche, le déverrouillage d'urgence se trouve sous le cache de la grille de guidage sur le côté droit. Pour le déverrouillage du blocage du levier sélecteur, il faut utiliser un objet approprié comme par ex. un tournevis.

Mesures préalables

• Serrage du frein à main.
• Coupez le contact d'allumage.

Dépose du cache de la grille de guidage

• Tirez vers le haut le cache au niveau du soufflet du levier sélecteur fig. 183.
• Faites passer le cache au-dessus du levier sélecteur.

Fig. 184 Déverrouillez d'urgence le blocage du levier sélecteur.

Déverrouillage d'urgence du blocage du levier sélecteur

• Poussez le levier de déverrouillage fig. 184 dans le sens de la flèche et maintenez-le dans cette position.
• Enfoncez la touche de blocage fig. 183 ① du levier sélecteur et amenez le levier sélecteur en position N.

Avertissement

Le levier sélecteur ne doit être dégagé de la position P que si le frein à main est serré. En montées ou en descentes, le véhicule peut sinon se mettre inopinément en mouvement et provoquer ainsi des accidents ainsi que de graves blessures.

Avis

Si vous laissez rouler le véhicule en roue libre pendant une durée prolongée ou à une vitesse élevée alors que le moteur est arrêté et que le levier sélecteur se trouve en position N, vous risquez d'endommager la boîte automatique.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Logement 317

Éléments constitutifs 318

Lors de la sécurisation du véhicule en cas de panne, veuillez tenir compte de la législation en vigueur dans le pays respectif.

Informations complémentaires :

• En cas d'urgence ⇒ page 310
- Kit de crevaison page 326
- Changement d'une roue page 321
- Préparations des interventions dans le compartiment-moteur page 249

Avertissement

Les objets non attachés peuvent être projetés à travers l'habitacle en cas de manœuvres ou de freinages brusques ou encore d'accidents, et causer de graves blessures.

- Fixez correctement l'outillage de bord, le kit de crevaison et la roue de secours ou la roue d'urgence dans le coffre à bagages.

Avertissement

Un outillage de bord inapproprié ou endommagé risque de provoquer des accidents et des blessures.

- Ne travaillez jamais avec un outillage de bord inapproprié ou endommagé.

Logement

Fig. 185 Dans le coffre à bagages : revêtement de plancher relevé

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 317 et tenez-en compte.

L'outillage de bord, la roue de secours, la roue d'urgence ou le kit de crevaison et la boule amovible du dispositif d'attelage peuvent se trouver à différents endroits du coffre à bagages.

La boule amovible du dispositif d'attelage et le kit de crevaison se trouvent dans l'élément en mousse, à côté de l'outillage de bord.

• Décrochez le cas échéant le filet de coffre à bagages page 134.
• Soulevez le revêtement de plancher et accrochez-le au crochet situé sous le couvre-coffre fig. 185 ①.

Ramenez le cric en position initiale après utilisation, afin de pouvoir le ranger en toute sécurité.

1 2 3 4 5 6 B13-0055

Fig. 186 Éléments constitutifs de l'outillage de bord

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 317 et tenez-en compte.

Les outils compris dans l'outillage de bord sont fonction de l'équipement du véhicule. Les paragraphes suivants décrivent l'étendue maximale de fourniture de l'outillage de bord.

Éléments constitutifs de l'outillage de bord ⇒ fig. 186 :

① Tournevis avec six pans creux dans le manche pour tourner les boulons de roue desserrés. La lame du tournevis est réversible. Le tournevis se trouve le cas échéant sous la clé démonte-roue.
② Adaptateur pour boulon antivol de roue. Volkswagen vous recommande de toujours avoir l'adaptateur pour boulons de roue dans le véhicule, parmi l'outillage de bord. Le numéro de code du boulon antivol de roue est frappé sur la face avant de l'adaptateur. En cas de perte, vous pouvez vous procurer un adaptateur de rechange en indiquant ce numéro. Notez le numéro de code du boulon antivol de roue et conservez-le hors du véhicule dans un endroit sûr.
③ Oeillet de remorquage.
④ Étrier métallique pour retirer les enjoliveurs centraux ou les capuchons des boulons de roue.
⑤ Cric. Avant de remettre le cric dans la boîte à outils, rétractez entièrement sa griffe à la manivelle. At-tachez ensuite la manivelle sur le côté du cric.
⑥ Clé démonte-roue.

Enjoliveurs de roue

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Enjoliveur central 319

Enjoliveur de roue plein 320

Capuchons de boulons de roue. 320

Informations complémentaires

• Outillage de bord ⇒ page 317
- Changement d'une roue page 321
• Kit de crevaison ⇒ page 326
- Nettoyage et entretien de l'extérieur du véhicule page 265

Avertissement

Des enjoliveurs de roue inappropriés et un mauvais montage des enjoliveurs de roue peuvent causer des blessures graves et des accidents.

• Des enjoliveurs de roue mal montés peuvent se détacher pendant la marche et mettre en danger les autres usagers de la route.
• N'utilisez pas d'enjoliveurs endommagés.
• Si vous installez des enjoliveurs de roue en deuxième monte, vous devez veiller à ce que l'arrivée d'air soit suffisante pour garantir le refroidissement du système de freinage. Une arrivée d'air insuffisante peut entraîner une distance de freinage bien plus longue.

Enjoliveur central

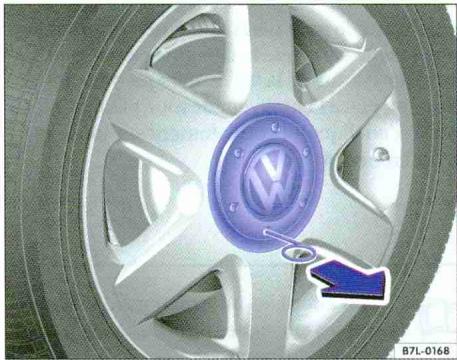

Fig. 187 Extraction de l'enjoliveur central en tirant

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 319 et tenez-en compte.

Selon la version, l'enjoliveur central peut être ex-trait en le tirant fig. 187 ou retiré par un mouvement de rotation fig. 188.

Fig. 188 Retrait de l'enjoliveur central par un mouvement de rotation

Véhicules avec enjoliveur central extractable en le tirant

• Pour le retirer Retirez l'étrier métallique de l'outillage de bord et accrochez-le dans un alésage de l'enjoliveur fig. 187.
  • Détachez l'enjoliveur dans le sens de la flèche.
• Pour le mettre en place Comprimez l'enjoliveur central contre la jante jusqu'à ce qu'il s'encliquette de manière perceptible.

Véhicules avec enjoliveur central extractable par mouvement de rotation

- Pour le retirer Tournez l'enjoliveur central vers la gauche ou la droite jusqu'à ce qu'il se dégage de la jante page 319, fig. 188.

- Passez votre main derrière l'un des rayons et retirez l'enjoliveur central.

- Pour le mettre en place Placez l'enjoliveur central au milieu de la jante.

- Comprimez l'enjoliveur central contre la jante jusqu'à ce qu'il s'encliquette de manière perceptible.

Enjoliveur de roue plein

Fig. 189 Retrait de l'enjoliveur de roue plein

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 319 et tenez-en compte.

Retrait de l'enjoliveur de roue plein

• Prenez la clé démonte-roue et l'étrier métallique dans l'outillage de bord page 317.
• Accrochez l'étrier métallique dans un des évidements de l'enjoliveur de roue plein.
• Faites passer la clé démonte-roue à travers l'étrier métallique fig. 189 et retirez l'enjoliveur de roue plein dans le sens de la flèche.

Repose de l'enjoliveur de roue plein

L'enjoliveur de roue plein doit être monté sur la jante de telle sorte que la découpe de valve se trouve au-dessus de la valve. Lorsque vous remettez en place l'enjoliveur de roue plein, veillez à ce qu'il s'encliquette correctement sur toute sa circonférence.

Capuchons de boulons de roue.

Fig. 190 Retrait des capuchons de boulons de roue

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 319 et tenez-en compte.

• Prenez l'étrier métallique dans l'outillage de bord page 317.
• Faites passer l'étrier métallique à travers l'ouverture du capuchon fig. 190 et l'extraire dans le sens de la flèche.

Les capuchons servent à protéger les boulons de roue et doivent être remis en place après le changement de la roue.

Le boulon antivol de roue possède un capuchon spécifique. Ce capuchon ne peut être monté que sur un boulon antivol de roue et non sur un boulon de roue classique.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Mesures préalables pour le changement de roue. . 321

Boulons de roue 322

Soulèvement du véhicule à l'aide du cric ..... 323

Changement d'une roue 325

Après le changement de la roue 325

Certaines versions ou certains modèles de véhicules sont livrés départ usine sans cric ni clé démonte-roue. Dans ce cas, faites remplacer la roue par un atelier spécialisé.

Vous ne pouvez effectuer le changement de roue que si le véhicule a été arrêté en toute sécurité, si vous êtes familiarisé avec les manipulations nécessaires et si l'outillage approprié est disponible ! Sinon, faites appel à un spécialiste.

Informations complémentaires

- Outillage de bord page 317

• Enjoliveurs de roue ⇒ page 319

- Roues et pneus page 280

Avertissement

Un changement de roue peut s'avérer dangereux, surtout si vous l'effectuez au bord de la chaussée.

- Garez le véhicule à une distance de sécurité suffisante de la circulation et sur une surface ferme et plane. Si nécessaire, activez le signal de détresse et mettez en place le triangle de présignalisation.

- Effectuez le changement de roue avec l'outillage approprié.

- N'effectuez le changement de roue que si vous êtes familiarisé avec les manipulations nécessaires. Sinon, faites appel à un spécialiste.

- Après un changement de roue, faites immédiatement contrôler le couple de serrage des boulons de roue dans l'atelier spécialisé le plus proche.

Mesures préalables pour le changement de roue.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 321 et tenez-en compte.

Liste de contrôle

Préparatifs pour le changement de roue. Respectez l'ordre ⇒ ⚠ :

1. En cas de crevaison, garez le véhicule sur un plan horizontal en toute sécurité à une distance suffisante de la circulation.

2. Serrage du frein à main ⇒ page 184.

3. Boîte automatique : amenez le levier sélecteur en position P ⇒ page 176.

4. Coupez le moteur et retirez la clé de contact ⇒ page 168.

5. Boîte mécanique : passez une vitesse ⇒ page 176.

6. Faites descendre tous les passagers du véhicule et amenez-les dans un lieu sûr, par ex. derrière une glissière de sécurité.

7. Calez la roue du côté opposé avec une pierre ou un objet similaire.

8. Si vous tractez une remorque : désaccouplez la remorque du véhicule tracteur et garez-la correctement.

9. Coffre à bagages chargé : sortez les bagages.

10. Retirez la roue de secours ou la roue d'urgence et l'outillage de bord du coffre à bagages.
11. Retirez les enjoliveurs de roue ⇒ page 319.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

Avertissement (suite)

- Vérifiez la liste de contrôle et tenez-en compte.

Boulons de roue

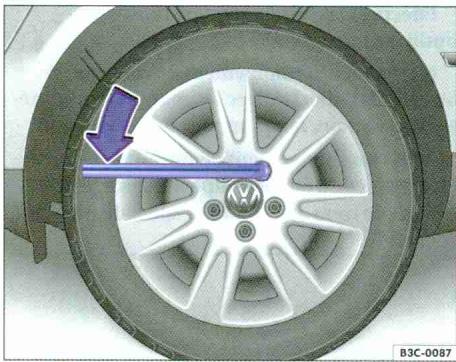

Fig. 191 Changement d'une roue : desserrage des boulons de roue

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 321 et tenez-en compte.

Utilisez exclusivement la clé démonte-roue du véhicule pour desserrer les boulons de roue.

Ne desserrez les boulons de roue que d'un tour environ tant que le véhicule n'est pas soulevé avec le cric.

Si vous ne parvenez pas à desserrer un boulon de roue, appuyez prudemment avec le pied sur l'extrémité de la clé démonte-roue. Pendant cette opération, retenez-vous au véhicule et veillez à être bien d'aplomb.

Desserrage des boulons de roue

- Placez la clé démonte-roue jusqu'en butée sur le boulon de roue fig. 191.

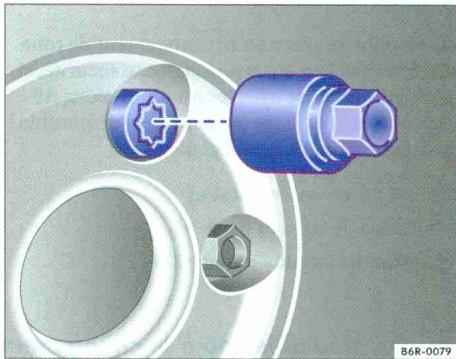

Fig. 192 Changement d'une roue : boulon antivol de roue et adaptateur

- Saisissez l'extrémité de la clé démonte-roue et tournez le boulon de roue d'environ un tour vers la gauche ⇒ ⚠.

Desserrage du boulon antivol de roue

• Sortez de l'outillage de bord l'adaptateur pour boulons antivol de roue.
• Enfoncez l'adaptateur jusqu'en butée dans le boulon antivol de roue fig. 192.
• Enfoncez la clé démonte-roue jusqu'en butée sur l'adaptateur.
• Saisissez l'extrémité de la clé démonte-roue et tournez le boulon de roue d'environ un tour vers la gauche ⇒ ⚠.

Remarques importantes sur les boulons de roue.

Les jantes et les boulons de roue sont conçus pour s'adapter les uns aux autres. C'est pourquoi, chaque fois que vous passez à d'autres jantes, vous devez utiliser les boulons de roue correspondants

possédant la longueur et la forme de calotte correctes. La fixation correcte des roues et le bon fonctionnement du système de freinage en dépendent.

Dans certaines circonstances, vous ne devez pas utiliser de boulons de roue provenant d'un même modèle de véhicule.

Couple de serrage des boulons de roue

Pour les jantes en acier et en alliage léger, le couple de serrage prescrit pour les boulons de roue est de 120 Nm. Après un changement de roue, faites immédiatement contrôler le couple de serrage dans un atelier spécialisé.

Avant de contrôler le couple de serrage, vous devez remplacer les boulons de roue corrodés et difficiles à visser et nettoyer les taraudages des moyeux de roue.

Avertissement

Des boulons de roue inappropriés ainsi qu'un montage incorrect des boulons de roue peuvent avoir une grande influence sur la fixation correcte des roues et le bon fonctionnement du système de freinage. Cela peut provoquer des accidents ainsi que de graves blessures.

Avertissement (suite)

- N'utilisez que des boulons de roue correspondant aux jantes. - N'utilisez jamais de boulons de roues différents. - Les boulons de roue et les taraudages des moyeurs de roue ne doivent jamais être graissés ou huilés, et doivent être propres et ne pas gripper.

- Les boulons de roue et les taraudages des moyeurs de roue ne doivent jamais être graissés ou huilés. Ils pourraient se desserrer pendant la conduite même s'ils ont été serrés au couple prescrit !

- Si les boulons de roue sont serrés à un couple insuffisant, les boulons de roue et les jantes peuvent se détacher pendant la marche. Un couple de serrage fortement majoré peut endommager les boulons de roue ou les taraudages.

Soulèvement du véhicule à l'aide du cric

Fig. 193 Points de prise du cric

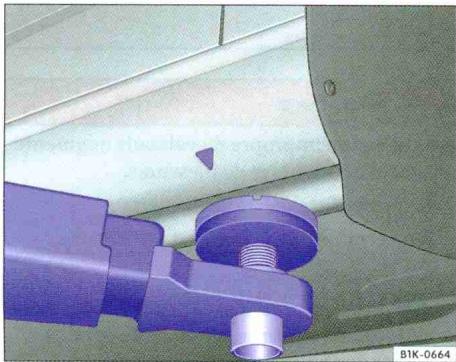

Fig. 194 Positionnement du cric à l'arrière, du côté gauche du véhicule.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 321 et tenez-en compte.

Positionnez le cric uniquement sur les points de prise indiqués (repères dans la carrosserie)

⇒ fig. 193. Un point de prise se trouve à côté de chacune des roues ⇒ ⚠️.

Le véhicule ne doit être soulevé qu'aux points de prise du cric.

Pour votre propre sécurité ainsi que celle des passagers, veuillez respecter les points suivants dans l'ordre indiqué ⇒ ⚠ :

1. Choisissez une surface appropriée pour le soulèvement du véhicule.
2. Coupez le moteur, passez une vitesse ou mettez le levier sélecteur en position P page 176 et actionnez le frein à main page 184.
3. Si vous tractez une remorque : désaccouplez la remorque du véhicule tracteur et garez-la correctement.
4. Desserrage des boulons de la roue qui doit être changée ⇒ page 322.
5. Cherchez le point de prise du cric page 323, fig. 193 qui se trouve le plus près possible de la roue à changer.
6. Déployez le cric sous le point de prise en tournant la manivelle jusqu'à ce qu'il soit encore possible de le positionner sous le véhicule.
7. Vérifiez si toute la surface du pied du cric porte bien sur le sol.
8. Ajustez le cric et continuez de déployer en même temps la griffe du cric jusqu'à ce que la griffe entoure la nervure sous le véhicule page 323, fig. 194.
9. Continuez à déployer le cric en tournant la manivelle jusqu'à ce que la roue décolle du sol.

Avertissement

Un soulèvement du véhicule et une surface inappropriés risquent de faire riper le véhicule du cric et de provoquer des blessures graves.

• Ne placez jamais une partie du corps (par ex. le bras ou la jambe) sous le véhicule soulevé uniquement par le cric.
• Si des travaux doivent être effectués sous le véhicule, il faut le sécuriser en l'étayant en plus avec des chandelles appropriées.
• Il faut que le sol soit plat et ferme. Utilisez, si nécessaire un support stable et de surface importante sous la semelle du cric.
• Si le sol est glissant, comme par ex. du carrelage, il convient d'utiliser un support antidérapant (par ex. un tapis en caoutchouc).

Avertissement (suite)

• Positionnez le cric uniquement aux emplacements décrits. La griffe du cric doit entourer la nervure du bas de caisse page 323, fig. 194.
• Utilisez uniquement un cric agréé par Volkswagen pour le véhicule. D'autres crics et même ceux prévus pour d'autres modèles Volkswagen, risqueraient de riper.
• Ne soulevez jamais le véhicule lorsqu'il est incliné d'un côté.
• Ne faites jamais démarrer le moteur lorsque le véhicule est soulevé. Les vibrations du moteur peuvent faire tomber le véhicule du cric.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Fig. 195 Changement d'une roue : dévissage des boulons de roue à l'aide du manche de tournevis

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 321 et tenez-en compte.

Dépose d'une roue

• Tenez compte de la liste de contrôle page 321.
  • Détachez les boulons de roue ⇒ page 322.
  • Levage du véhicule ⇒ page 323.
• Dévissez entièrement les boulons de roue desserrés à l'aide du six pans creux situé dans le manche du tournevis fig. 195 et posez-les sur un support propre.
  • Dépose d'une roue.

Montage de la roue de secours ou de la roue d'urgence

Tenez compte du sens de rotation du pneu si nécessaire page 292, Pneus à profil unidirectionnel.

Après le changement de la roue

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 321 et tenez-en compte.

• Le cas échéant, nettoyez l'outillage de bord et remettez-le en place dans l'élément en mousse dans le coffre à bagages page 317.

• Fixez correctement la roue de secours/la roue d'urgence ou la roue défectueuse dans le coffre à bagages.

• Positionnez la roue de secours / roue d'urgence.

• Vissez tous les boulons de roue et serrez-les légèrement à l'aide du six pans creux situé dans le manche du tournevis.
• Pour le boulon de roue antivol, aidez-vous de l'adaptateur.
  • Abaissez le véhicule avec le cric.
• Serrez fermement les boulons de roue avec la clé démonte-roue ▲. Ne suivez pas l'ordre de positionnement des boulons sur la roue mais serrez toujours des boulons opposés.
• Si nécessaire, remettez en place les capuchons, l'enjoliveur central ou l'enjoliveur de roue plein page 319.

Avertissement

Un couple de serrage erroné ou des boulons de roue manipulés de manière impropre peuvent causer des accidents et des blessures.

• Veillez à ce que tous les boulons de roue et les taraudages des moyeux de roue restent propres et ne soient jamais graissés ou huilés. Les boulons de roue ne doivent pas gripper.
• Serrez les boulons de roues au couple prescrit.

• N'utilisez pas le six pans creux situé dans le manche du tournevis pour desserrer ou resserrer les boulons de roue, mais seulement pour les tourner.

• Faites contrôler dès que possible le couple de serrage des boulons de roue avec une clé dynamométrique page 323.

• Faites remplacer la roue défectueuse dès que possible.

Sur les véhicules dotés de l'indicateur de contrôle de la pression des pneus ou du système de contrôle de la pression des pneus, il faut, le cas échéant, « réadapter » les systèmes après le changement d'une roue ⇒ page 219.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Éléments du kit de crevaison 327

Mesures préalables 327

Colmatage et gonflage du pneu 328

Contrôle après un parcours de 10 minutes ..... 329

Grâce au kit de crevaison (Kit Tire Mobility), vous pouvez colmater de manière fiable les endommagements du pneu causés par des corps étrangers ou des perforations du pneu d'un diamètre inférieur à 4 mm. N'enlevez pas du pneu les corps étrangers ! (par ex. une vis ou un clou)

Après avoir rempli le pneu de produit d'étanchéité, vous devez absolument contrôler de nouveau la pression de gonflage environ 10 minutes après avoir repris la route.

Ne pas utiliser de produit de colmatage pour pneu dans les cas suivants :

- En cas d'endommagements au niveau de la jante.

- Lorsque la température extérieure située en dessous de -20^ (-4°F).

- En cas d'entailles ou de perforations du pneu d'une taille supérieure à 4 mm.

- Si vous avez roulé avec une très faible pression de gonflage des pneus voire avec un pneu à plat.

- Lorsque la date de péremption de la bouteille de produit de colmatage est dépassée.

Informations complémentaires :

• Freinez, arrêtez-vous et garez-vous ⇒ page 184

• Enjoliveurs de roue ⇒ page 319

- Roues et pneus page 280

Avertissement

L'utilisation du kit de crevaison peut être dangereuse en particulier lorsque vous gonflez les pneus au bord de la route.

• Garez le véhicule à une distance de sécurité suffisante de la circulation et sur une surface ferme et plane.
• Le kit de crevaison est prévu uniquement en cas d'urgence, pour vous permettre de rouler jusqu'à l'atelier spécialisé le plus proche.
• Faites remplacer sans délai un pneu qui a été réparé avec le kit de crevaison.
• Le produit de colmatage est nuisible à la santé et doit être retiré immédiatement en cas de contact avec la peau.
• Conservez le kit de crevaison hors de la portée des enfants.

Avertissement

Un pneu gonflé à l'aide de produit de colmatage n'a pas les mêmes qualités routières qu'un pneu traditionnel.

• Ne roulez pas à plus de 80 km/h.
• Évitez d'accélérer à pleins gaz, de freiner brusquement et de conduire à vive allure dans les virages.
• Ne roulez que pendant 10 minutes, vous devez ensuite contrôler le pneu.

Éliminez, conformément à la législation en vigueur, le produit de colmatage des pneus provenant de bouteilles entamées usagée ou périmées.

Une nouvelle bouteille de produit de colmatage des pneus est disponible auprès d'un Partenaire Volkswagen.

Respectez la notice d'utilisation séparée du

fabricant du kit de crevaison.

1 2 3 4 5 6 7 8 9 10 11 B3C-0092

Fig. 196 Schéma de principe : éléments du kit de crevaison.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 326 et tenez-en compte.

Le kit de crevaison se trouve dans le coffre à bagages, sous le revêtement de plancher. Il se compose des éléments suivants ⇒ fig. 196 :

Mesures préalables

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 326 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué.

• En cas de crevaison, garez le véhicule sur un plan horizontal en toute sécurité le plus loin possible de la circulation.
• Coupez le moteur et passez une vitesse ou mettez le levier sélecteur en position P page 176.
• Serrage du frein à main page 184.
• Faites sortir tous les occupants du véhicule, ils doivent se tenir en dehors de la zone de danger, par ex. derrière une glissière de sécurité.

① Extracteur d'obus de valve
② Autocollant indiquant la limitation de vitesse « max. 80 km/h » ou « max. 50 mph »
③ Flexible de remplissage avec bouchon
④ Compresseur d'air
⑤ Flexible de gonflage de pneu
⑥ Indicateur de pression de gonflage du pneu ^2)
⑦ Vis de décharge de pression d'air ^3)
⑧ Interrupteur MARCHE/ARRÊT
⑨ Fiche de câble 12 volts
⑩ Bouteille de produit de colmatage pour pneus 2)
⑪ Obus de valve de rechange

L'extracteur d'obus de valve ① possède, à son extrémité inférieure, une fente qui s'adapte à l'obus de valve. Ce n'est que de cette manière que l'obus de valve peut être retiré puis réinséré dans la valve du pneu. Ceci vaut également pour l'obus de valve de rechange ⑪.

• Si nécessaire, activez le signal de détresse et mettez en place le triangle de présignalisation page 310. Respectez la réglementation en vigueur.
• Vérifiez si une réparation est possible avec le kit de crevaison page 326.
  • Retirez le kit de crevaison du coffre à bagages.
• Collez l'autocollant fig. 196 ② du kit crevaison dans le champ de vison du conducteur sur le tableau de bord.
• N'enlevez pas du pneu les corps étrangers (par ex. une vis ou un clou).
  • Dévissez le capuchon de valve du pneu.
• Dévissez l'obus de valve de la valve du pneu à l'aide de l'extracteur d'obus fig. 196 ① et placez-le sur un support propre.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la 26 et tenez-en compte.

Colmatage des pneus

• Secouez plusieurs fois énergiquement la bouteille de produit de colmatage des pneus page 327, fig. 196 ⑩ .
• Vissez fermement le flexible de remplissage page 327, fig. 196 ③ sur la bouteille de produit de colmatage des pneus. Le film situé sur le bouchon est alors automatiquement percé.
• Retirez le bouchon du flexible de remplissage page 327, fig. 196 ③ et enfoncez l'extrémité libre du flexible de remplissage sur la valve.
• Tenez la bouteille avec le fond vers le haut et remplissez le pneu avec la totalité du produit de colmatage contenu dans la bouteille.
• Retirez la bouteille de produit de colmatage vide de la valve.
• Revissez l'obus de valve dans la valve du pneu à l'aide de l'extracteur d'obus ⇒ page 327, fig. 196①.

Gonflage du pneu

• Vissez fermement le flexible de gonflage du pneu page 327, fig. 196 ⑤ du compresseur d'air sur la valve du pneu.
• Veillez à ce que la vis de décharge de pression d'air ⇒ page 327, fig. 196 ⑦ soit fermée.
• Démarrez le moteur du véhicule et laissez-le tourner.
• Branchez la fiche électrique page 327, fig. 196 ⑨ dans une prise de courant 12 volts du véhicule page 165.
• Mettez en marche le compresseur d'air à l'aide de l'interrupteur MARCHE/ARRÊT ⇒ page 327, fig. 196 ⑧.
• Faites fonctionner le compresseur d'air jusqu'à l'obtention d'une pression de 2,0 à 2,5 bars ⇒ ⚠. Durée maximale de fonctionnement de 8 minutes ⇒ ⚙.

• Arrêtez le compresseur d'air.

• Si une pression atmosphérique de 2,0 à 2,5 bars ne peut pas être atteinte, dévissez le flexible de gonflage du pneu de la valve du pneu.

• Avancez ou reculez le véhicule d'environ 10 mètres pour que le produit de colmatage puisse se répartir dans le pneu.
• Vissez de nouveau fermement le flexible de gonflage de pneus du compresseur d'air sur la valve du pneu et répétez l'opération de gonflage.

• Si la pression de gonflage nécessaire ne peut toujours pas être atteinte, c'est que le pneu est trop endommagé. Le pneu ne peut donc pas être colmaté avec le kit de crevaison. Arrêtez de rouler ! Faites appel à un spécialiste ⚠.

• Déconnectez le compresseur d'air et dévissez le flexible de gonflage du pneu de la valve du pneu.

• Quand une pression de gonflage de 2,0 à 2,5 bars a été atteinte, poursuivez immédiatement votre route à une vitesse maximale de 80 km/h.
• Contrôlez de la pression du pneu après un trajet de 10 minutes page 329.

Avertissement

Le flexible de gonflage de pneu et le compresseur d'air peuvent devenir très chauds lors du gonflage.

• Protégez-vous les mains et la peau des pièces brûlantes.
• Ne posez pas le flexible de gonflage du pneu ou le compresseur d'air brûlants sur des matériaux inflammables.
• Si vous ne pouvez pas gonfler le pneu à au moins 2,0 bars, cela signifie que le pneu est trop endommagé. Le produit de colmatage n'est pas en mesure de colmater le pneu. Arrêtez de rouler ! Faites appel à un spécialiste !

Avis

Arrêtez le compresseur d'air au plus tard au bout de 8 minutes de fonctionnement, afin d'éviter une surchauffe ! Laissez le compresseur d'air refroidir quelques minutes avant de le remettre en marche.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 326 et tenez-en compte.

Raccordez à nouveau le flexible de gonflage du pneu ⇒ page 327, fig. 196 ⑤ et consultez la pression indiquée sur le manomètre ⑥.

Une pression inférieure à 1,3 bar est indiquée :

- Arrêtez de rouler ! Le kit de crevaison ne permet pas de colmater suffisamment le pneu.

- Faites appel à un spécialiste ⇒ ⚠.

Une pression supérieure à 1,3 bar est indiquée :

- Ramenez la pression de gonflage du pneu à la valeur correcte page 280.

- Rendez-vous dans l'atelier spécialisé le plus proche à une vitesse maximale de 80 km/h.

- Faites-y remplacer le pneu endommagé.

Avertissement

Si vous roulez avec un pneu qui n'a pas été colmaté, la conduite peut être dangereuse et entraîner des accidents ainsi que de graves blessures.

- Arrêtez de rouler si la pression de gonflage du pneu est inférieure à 1,3 bar.

- Faites appel à un spécialiste !

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Les fusibles du véhicule 331

Remplacement des fusibles grillés 332

De par les perfectionnements permanents apportés au véhicule, l'affectation des fusibles en fonction de l'équipement et la protection de plusieurs consommateurs par un fusible commun, il n'est pas possible au moment de l'impression de fournir une vue d'ensemble actuelle des emplacements des fusibles d'un consommateur électrique donné. Des informations concernant les détails de l'affectation des fusibles sont disponibles chez un Partenaire Volkswagen.

En principe, plusieurs consommateurs peuvent être protégés par un même fusible. A l'inverse, il peut y avoir plusieurs fusibles pour un même consommateur.

Remplacez les fusibles seulement si la source d'anomalie a été supprimée. Si un fusible neuf grille de nouveau après peu de temps, faites vérifier l'équipement électrique dans un atelier spécialisé.

Informations complémentaires

- Préparations des interventions dans le compartiment-moteur page 249

Avertissement

Système électrique sous haute tension!

Avertissement (suite)

• Ne touchez jamais au câblage électrique de l'allumage.
• Évitez les courts-circuits dans l'équipement électrique.

Avertissement

L'utilisation de fusibles non appropriés ou la réparation de fusibles peuvent être à l'origine d'un incendie.

• En cas de remplacement, choisissez uniquement un fusible du même ampérage (même couleur et même valeur indiquée) et de la même taille que l'ancien.
• Ne réparez jamais les fusibles.
• Ne remplacez jamais un fusible par une bande de métal, un trombone ou un objet semblable.

Avis

• Si vous remplacez un fusible défectueux par un fusible de plus forte intensité, cela risque de causer des dégâts également en un autre point de l'équipement électrique.
• Les boîtes à fusibles ouvertes doivent être protégées contre toute infiltration d'humidité et de saleté. La présence d'humidité ou de saleté dans la boîte à fusibles peut entraîner un endommagement de l'équipement électrique.

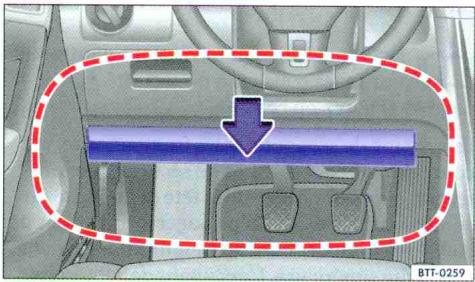

Fig. 197 Côté conducteur dans le tableau de bord : cache de la boîte à fusibles.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 330 et tenez-en compte.

Ouverture de la boîte à fusibles dans le tableau de bord.

- Insérez un objet plat adéquat par ex. un tournevis de l'outillage de bord dans l'évidement fig. 197 (agrandissement) et retirez le cache avec précaution en faisant levier.

Ouverture de la boîte à fusibles dans le compartiment-moteur

• Ouvrez le capot-moteur ⚠️ ⇒ page 249.
• Poussez les touches de verrouillage en avant dans le sens des flèches pour déverrouiller le cache de la boîte à fusibles fig. 198.

Fig. 198 Dans le compartiment-moteur : cache de boîte à fusibles

• Retirez le cache par le haut.
- Pour Reposer le cache, mettez-le sur la boîte à fusibles. Poussez les touches de verrouillage en arrière, dans le sens opposé aux flèches, jusqu'à ce qu'elles s'encliquettent de façon audible.

Avis

Les boîtes à fusibles ouvertes doivent être protégées contre toute infiltration d'humidité et de saleté. La présence d'humidité ou de saleté dans la boîte à fusibles peut entraîner un endommagement de l'équipement électrique.

Le véhicule comporte d'autres fusibles que ceux indiqués dans ce chapitre. Ils doivent être remplacés uniquement dans un atelier spécialisé.

Fig. 199 Représentation d'un fusible grillé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 330 et tenez-en compte.

Mesures préalables

• Coupez le contact d'allumage et désactivez le consommateur de courant concerné.
• Ouvrir la boîte à fusibles correspondante page 331.

Détection des fusibles grillés

Un fusible grillé est reconnaissable à la bande de métal fondu fig. 199.

Eclairez le fusible à l'aide d'une lampe de poche. Vous reconnaîtrez ainsi plus facilement un fusible grillé.

Remplacement d'un fusible

- Le cas échéant, retirez la pince en matière plastique du cache de la boîte à fusibles.

A B 1 1 BTT-0143

Fig. 200 Retirez ou mettez en place un fusible.

• Pour les petits fusibles engagez l'agrafe par le haut fig. 200 (A).
• Pour les fusibles plus gros faites glisser l'agrafe latéralement sur le fusible Ⓑ.
  • Débranchez le fusible grillé.
• Si le fusible est grillé, remplacez-le par un fusible neuf de même intensité (même couleur et mêmes inscriptions) et de même taille ⇒ !.
  • Remettez en place le cache.

Avis

Si vous remplacez un fusible défectueux par un fusible de plus forte intensité, cela risque de causer des dégâts également en un autre point de l'équipement électrique.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Témoin 334

Informations relatives au remplacement des ampoules 335

Remplacement des ampoules du projecteur avant . 336

Remplacez l'ampoule dans le pare-chocs avant .. 337

Remplacement des ampoules du bloc de feux arrière dans le capot de coffre 338

Remplacement des ampoules du bloc de feux arrière dans la carrosserie 339

Remplacement des diodes électroluminescentes (DEL) dans les feux arrière 340

Remplacez l'ampoule du feu de plaque de police . 341

Un remplacement des ampoules requiert une certaine habileté manuelle. C'est pourquoi Volkswagen vous recommande en cas d'incertitudes de faire remplacer les ampoules par un Partenaire Volkswagen ou de faire appel à un spécialiste. L'intervention d'un spécialiste est toujours nécessaire si, en plus des lampes correspondantes, vous devez déposer d'autres pièces du véhicule ou si des lampes à décharges doivent être remplacées.

Spécifications supplémentaires concernant les ampoules

Certaines ampoules des projecteurs ou des feux arrière peuvent présenter des spécifications de première monte différentes de celles des ampoules classiques. La désignation correspondante est inscrite sur le culot de l'ampoule ou sur le bulbe de verre.

Informations complémentaires

• Éclairage et vision ⇒ page 109
- Préparations des interventions dans le compartiment-moteur page 249
• Outillage de bord ⇒ page 317
• Fusibles page 330

Avertissement

Un véhicule qui n'est pas suffisamment éclairé peut difficilement être vu ou ne pas du tout être vu par les autres usagers de la route.

• Remplacez immédiatement les ampoules défaillantes de l'éclairage extérieur.
• Il peut s'avérer illégal de conduire si les ampoules de l'éclairage extérieur sont défaillantes.

Avertissement

Un remplacement non conforme des ampoules peut entraîner des accidents ainsi que de graves blessures.

• Les lampes à décharge fonctionnent sous haute tension, ce qui peut entraîner des blessures graves voire mortelles en cas d'utilisation impropre.
• Faites toujours changer par un spécialiste les lampes à décharge défectueuses.
• Les ampoules H7 et les lampes à décharge sont sous pression et peuvent éclater lors de leur remplacement.
• Ne changez l'ampoule correspondante que lorsqu'elle est complètement refroidie.
• Ne touchez pas le bulbe de verre de l'ampoule avec les doigts. Les empreintes digitales se trouvant sur l'ampoule s'évaporent à la chaleur de l'ampoule allumée et « ternissent » le réflecteur.
• Les boîtiers de projecteurs situés dans le compartiment-moteur ainsi que les boîtiers des blocs de feux arrière comportent des pièces à arêtes vives. Protégez-vous les mains lors du remplacement de l'ampoule.

Avis

Si, après un remplacement d'ampoule, vous n'avez pas monté correctement les caches en caoutchouc ou les capuchons en plastique du boîtier de projecteur, il y a un risque d'endommagement de l'équipement électrique, notamment en cas d'infiltration d'eau.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 333 et tenez-en compte.

Allumé	cause éventuelle	Pour y remédier
	Ampoule d'éclairage extérieur du véhicule défaillante.	Remplacez l'ampoule défaillante.

Lors de la mise du contact d'allumage, certains témoins d'alerte et de contrôle s'allument brièvement lors du contrôle des fonctions. Ils s'éteignent peu de temps après.

Contrôle des ampoules de la remorque raccordée

Sur les véhicules dotés d'un dispositif d'attelage de première monte, certaines ampoules de la remorque sont en même temps surveillées à partir du moment où la remorque est correctement raccordée à la prise de courant.

La défaillance d'un clignotant de remorque est signalée par une double impulsion du clignotant (↔ ou →) dans le combiné d'instruments ⇒ page 109.

- Défaillance simultanée de tous les clignotants d'un côté.

• Défaillance du feu arrière d'un côté (également défaillance du feu de la plaque de police sur certains modèles).
  • Défaillance des deux feux stop.

Avis

Afin d'éviter tout endommagement du véhicule, tenez toujours compte des témoins qui s'allument ainsi que des descriptions et remarques correspondantes.

La défaillance d'une diode électroluminescente (DEL) intégrée à un feu arrière n'est signalée. La défaillance de toutes les DEL est fois signalée par l'allumage du témoin

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 333 et tenez-en compte.

Liste de contrôle

Opérations relatives au remplacement des ampoules. Respectez l'ordre ⇒ ⚠ :

1. Garez correctement le véhicule et immobilisez le.
2. Tournez la commande d'éclairage dans la position 0 ⇒ page 109.

3. Amenez le levier de clignotant en position neutre page 109.

4. Retirez la clé de contact ⇒ page 168.

5. Eteignez l'éclairage d'orientation ⇒ page 109.

6. Laissez refroidir les ampoules correspondantes.

7. Vérifiez si vous remarquez un fusible grillé page 330.

8. Référez-vous à la notice pour remplacer l'ampoule correspondante ⚠. Une ampoule défectueuse ne doit être remplacée que par une ampoule neuve de même exécution. La désignation correspondante est inscrite sur le culot de l'ampoule ou sur le bulbe de verre.

9. Ne touchez surtout pas le bulbe de verre de l'ampoule avec les doigts. L'empreinte digitale ainsi laissée s'évaporerait à la chaleur de l'ampoule allumée et se déposerait sur le réflecteur, ce qui diminuerait la puissance d'éclairage du projecteur.

10. Après un changement d'ampoule, vérifiez la fonction de l'ampoule. Si l'ampoule ne fonctionne pas, il se peut que l'ampoule ne soit pas installée correctement ou qu'elle soit de nouveau défaillante ou encore qu'une fiche soit mal insérée.

11. Après chaque remplacement d'ampoule à l'avant du véhicule, faites contrôler le réglage des projecteurs dans un atelier spécialisé.

Avertissement

La non-observation de la liste de contrôle qui est importante pour votre propre sécurité risque de provoquer des accidents et des blessures.

- Vérifiez la liste de contrôle et tenez-en compte.

Avis

Vos feux doivent toujours être retirés/ installés avec précaution, afin d'éviter tout endommagement de la peinture.

A A B C B BTT-0144

Fig. 201 Dans le compartiment-moteur : caches du projecteur avant gauche. Ⓐ Feux de croisement, Ⓑ clignotants, Ⓓ feux de route, feux de position et feux de jour.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 333 et tenez-en compte.

Pour remplacer l'ampoule, il n'est pas nécessaire de déposer le projecteur avant.

Effectuez les opérations uniquement dans l'ordre indiqué :

fig. 201	A	B	C	C
	Feux de croise-ment	Clignotants avant	Feux de route/ de jour ou feux per-manents.	Feux de position (petit porte-ampoule)
1.	Tenez compte de la liste de contrôle et appliquez-la ⇒ page 335.
2.	Ouvrez le capot-moteur ⚠ ⇒ page 249.
3.	Retirez chaque cache en caoutchouc au dos du projecteurEn fonction de la version, un cache en plastique avec étrier de serrage peut égalementêtre monté à cet endroit. Poussez l'étrier de serrage vers le haut et retirez le cache.
4.	Tournez le porte-ampoule vers la gauche jusqu'en butéepuis retirez-le par l'arrière avec l'ampoule.			Retirez le porte-ampoulepar l'arrière avec l'am-poule.
5.	Retirez tout droit l'ampoule du porte-ampoule.Enfoncez le cas échéant le verrouillage dans le porte-ampoule.
6.	Remplacez l'ampoule défectueuse par une ampoule neuve de même version.
7.	Placez le porte-ampoule dans le projecteur puis tournez-levers la droite jusqu'en butée.			Placez le porte-ampouledans le projecteur et en-foncez-le complètement.
8.	Mettez en place le cache en caoutchouc ou le cache en plastique.Poussez l'étrier de serrage vers le bas si nécessaire.

Les figures montrent le projecteur gauche vu de l'arrière. L'architecture du projecteur

droit est symétriquement inversée.

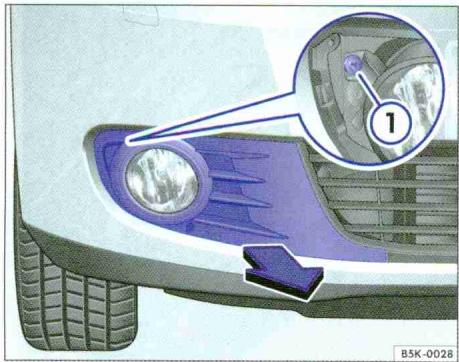

Fig. 202 Dans le pare-chocs avant, du côté droit : dépose du projecteur.

Fig. 203 Remplacement de l'ampoule dans le projecteur.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 333 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué :

1.	Tenez compte de la liste de contrôle et appliquez-la ⇒ page 335.
2.	Tirez le cache vers l'avant, dans le sens de la flèche ⇒ fig. 202.
3.	Dévissez la vis de fixation 1 à l'aide du tournevis faisant partie de l'outillage de bord ⇒ page 317.
4.	Rabattre le projecteur légèrement vers l'avant et l'extraire de ses logements latéraux ⇒ fig. 203 (petites flèches).
5.	Déverrouillez puis débranchez la fiche 1.
6.	Tournez le porte-ampoule 2 vers la gauche jusqu'en butée dans le sens de la flèche puis retirez-le par l'arrière avec l'ampoule.
7.	Remplacez l'ampoule défectueuse par une ampoule neuve de même version.
8.	Placez le porte-ampoule dans le projecteur puis tournez-le vers la droite jusqu'en butée.
9.	Rebranchez la fiche 1 sur le porte-ampoule 2. La fiche doit s'enclencher de manière audible.
10.	Replacez le projecteur dans les logements ⇒ fig. 203 (petites flèches) puis rabattez-le vers l'arrière.
11.	Vissez fermement la vis de fixation ⇒ fig. 202 1 à l'aide du tournevis.
12.	Mettez le cache en place dans le pare-chocs ⇒ fig. 202.

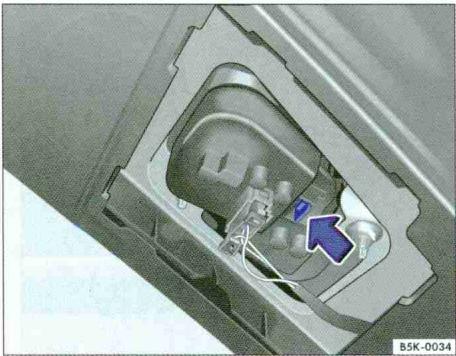

Fig. 204 Retirez le volet intégré au capot de coffre.

Fig. 205 Retirez le porte-ampoule intégré au capot de coffre.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 333 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué :

1.	Tenez compte de la liste de contrôle et appliquez-la ⇒ page 335.
2.	Ouverture du capot de coffre ⇒ page 57.
3.	Retirez le cache de l'évidement avec précaution en faisant levier à l'aide de la lame plate du tournevis compris dans l'outillage de bord (⇒ page 318, fig. 186) ⇒ fig. 204 1.
4.	Comprimez la languette de verrouillage dans le sens de la flèche ⇒ fig. 205 puis retirez le porte-ampoule.
5.	Remplacez l'ampoule défectueuse par une ampoule neuve de même version.
6.	Remettez en place le porte-ampoule. La languette de verrouillage doit s'enclencher de manière audible.
7.	Remettez en place le cache. Le cache doit s'encliqueter et être fermement fixé.

Sur les feux arrière à DEL, il est possible de remplacer l'ampoule de feu de recul.

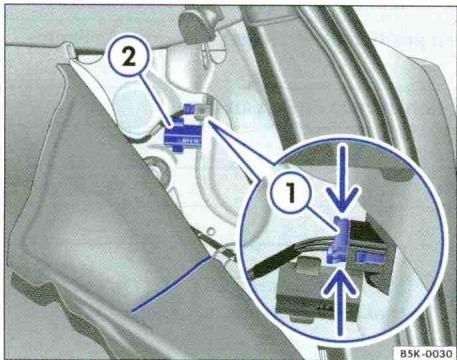

Fig. 206 Sur les côtés du coffre à bagages : dépose du bloc de feux arrière. ① Débranchez la fiche de raccordement, ② vis de fixation.

1 2 3 4 5 B5K-0031

Fig. 207 Bloc de feu arrière dans la carrosserie : dépose du porte-ampoule. ① jusque ⑤ Languettes de verrouillage.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 333 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué.

Dépose du bloc de feux arrière

1.	Tenez compte de la liste de contrôle et appliquez-la ⇒ page 335.
2.	Ouverture du capot de coffre ⇒ page 57.
3.	Passez la main dans l'ouverture du revêtement latéral du coffre à bagages (fente ⇒ fig. 206) et tirez le revêtement vers l'avant.
4.	Comprimez le verrouillage de la fiche de raccordement 1 dans le sens de la flèche puis dé-branchez la fiche de raccordement.
5.	Dévissez manuellement la vis de fixation 2.
6.	Retirez le bloc de feux arrière de la carrosserie par l'arrière avec précaution et posez-le sur une surface propre et lisse.

Changement d'ampoule

7.	Poussez les languettes de verrouillage ⇒ fig. 207 1 à 5 dans le sens de la flèche afin de dé-verrouiller le porte-ampoule.
8.	Retirez le porte-ampoule du bloc de feux arrière.
9.	Remplacez l'ampoule défectueuse par une ampoule neuve de même version.
10.	Mettez en place le porte-ampoule dans le bloc de feux arrière. Les languettes de verrouillage doivent s'enclencher de manière audible.

Repose du bloc des feux arrière

11.	Mettez en place le bloc des feux arrière avec précaution dans l'ouverture de la carrosserie.
12.	Maintenez d'une main le bloc des feux arrière en position de montage puis serrez de l'autre main la vis de fixation ⇒ page 339, fig. 206 2.
13.	Contrôlez la bonne pose ainsi que la bonne fixation du bloc de feux arrière.
14.	Rebranchez la fiche 1 sur le porte-ampoule.
15.	Montez le revêtement latéral du coffre à bagages.
16.	Fermez le capot de coffre ⇒ page 57.

Les blocs de feux arrière existant en différentes versions, il est possible que l'emplacement des ampoules diffère de celui représenté sur la figure.

Sur les feux arrière à DEL, il est possible de remplacer l'ampoule du clignotant.

Remplacement des diodes électroluminescentes (DEL) dans les feux arrière

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 333 et tenez-en compte.

Il n'est pas possible de remplacer les diodes électroluminescentes sans déposer certaines pièces du véhicule. Faites appel à un spécialiste !

Sur les feux arrière à DEL, les clignotants et les feux de recul sont équipés d'ampoules

« ordinaires ». Ces ampoules peuvent être remplacées.

Fig. 208 Dans le pare-chocs arrière : feu de plaque de police.

A B B5K-0036

Fig. 209 Feu de plaque de police : dépose du porte-ampoules.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠️ à la page 333 et tenez-en compte.

Effectuez les opérations uniquement dans l'ordre indiqué :

	Feu de plaque de police clipsé	Feu de plaque de police vissé
1.	Tenez compte de la liste de contrôle et appliquez-la ⇒ page 335.
2.	Appuyez dans le sens de la flèche dans l’évidement du feu de plaque de police avec la lame du tournevis plat compris dans l’outillage de bord (⇒ page 318, fig. 186) ⇒ fig. 208.	Dévissez les vis du feu de plaque de police à l’aide du tournevis compris dans l’outillage de bord (⇒ page 318, fig. 186).
3.	Retirez quelque peu le feu de plaque de police.
4.	Enfoncez le verrouillage de la fiche dans le sens de la flèche ⇒ fig. 209 A puis débranchez la fiche.	Ecartez l’étrier de serrage au dos du feu de plaque de police.
5.	Tournez le porte-ampoule dans le sens de la flèche B puis retirez-le avec l’ampoule.	Retirez le porte-ampoule du feu de plaque de police.
6.	Remplacez l’ampoule défectueuse par une ampoule neuve de même version.
7.	Remettez le porte-ampoule en place dans le feu de plaque de police puis tournez-le dans le sens inverse de la flèche B jusqu’en butée.	Mettez en place le porte-ampoule dans le feu de plaque de police.
8.	Rebranchez la fiche sur le porte-ampoule.	Comprimez l’étrier de serrage. Le porte-ampoule doit être solidaire du feu de plaque de police.
9.	Mettez en place le feu de plaque de police avec précaution dans l’ouverture du pare-chocs. Veillez à ce que le feu de plaque de police soit correctement monté.
10.	Enfoncez le feu de plaque de police dans le pare-chocs jusqu’à ce qu’il s’encliquette de manière audible.	Vissez fermement les vis de fixation du feu de plaque de police à l’aide du tournevis.

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Effectuer un démarrage de fortune 343

Si le moteur ne démarre pas suite à une décharge de la batterie du véhicule, vous pouvez utiliser la batterie d'un autre véhicule pour démarrer le moteur. Vérifiez si nécessaire le regard de la batterie du véhicule avant tout démarrage de fortune page 261.

Pour le démarrage de fortune, il vous faut des câbles de démarrage conformes à la norme DIN 72553 (voir indications du fabricant des câbles). La section des câbles doit être d'au moins 25 mm ^2 pour les véhicules à moteur à essence et d'au moins 35 mm ^2 pour ceux à moteur diesel.

Informations complémentaires

- Batterie du véhicule page 261

- Préparations des interventions dans le compartiment-moteur page 249

Avertissement

Une utilisation impropre des câbles de démarrage ainsi qu'un démarrage de fortune mal effectué peuvent entraîner l'explosion de la batterie du véhicule et causer ainsi de graves blessures.

Avertissement (suite)

• La batterie du véhicule fournissant le courant doit avoir la même tension et environ la même capacité (voir indications figurant sur la batterie du véhicule) que la batterie du véhicule déchargée.
• Ne rechargez jamais une batterie de véhicule gelée, même après son dégel. Une batterie de véhicule déchargée peut déjà geler à des températures avoisinant 0 °C (-32° F).
• Vous devez remplacer une batterie de véhicule gelée ou qui a été dégelée.
• Ne chargez la batterie du véhicule que dans des locaux bien aérés, car un mélange de gaz détonant hautement explosif se forme dans la batterie lors d'un démarrage de fortune.
• Veillez à ce que les câbles de démarrage n'entrent jamais en contact avec des pièces en rotation dans le compartiment-moteur.
• Respectez la notice d'utilisation du fabricant des câbles de démarrage.

Avis

Des câbles de démarrage raccordés de manière incorrecte peuvent provoquer un court-circuit et des dommages considérables sur l'équipement électrique du véhicule.

1. 2. 3. 4. 5. 6. 7. 8. 9. A B X BTT-0236

Fig. 210 Schéma de branchement des câbles de démarrage dans le cas où l'aide au démarrage est fournie par des véhicules sans mode Start/Stop : batterie du véhicule déchargée Ⓐ et batterie de véhicule fournissant le courant Ⓑ.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 342 et tenez-en compte.

La batterie du véhicule déchargée doit être branchée en bonne et due forme sur le réseau de bord.

Les véhicules ne doivent pas se toucher. Sans quoi le courant pourrait circuler dès le raccordement des bornes positives.

Veillez à ce que les pinces crocodiles raccordées aient un contact métallique suffisant.

Si le moteur ne démarre pas, interrompez la procédure de démarrage au bout de 10 secondes et attendez environ une minute avant de recommencer.

Effectuez les opérations uniquement dans l'ordre indiqué.

Branchement des câbles de démarrage

- Coupez le contact d'allumage sur les deux véhicules page 168.

- Raccordez une extrémité du câble de démarrage rouge à la borne positive fig. 210 ① du véhicule dont la batterie est déchargée A A .

- Raccordez l'autre extrémité du câble de démarrage rouge à la borne positive ⊕ de la batterie du véhicule fournissant le courant Ⓑ.

- Sur les véhicules sans mode Start/Stop : rac-cordez une extrémité du câble de démarrage noir à la borne négative ⊙ de la batterie du véhicule fournissant le courant Ⓑ ⇒ fig. 210.

1. A - 2. B 4. X 3. X BTT-0237

Fig. 211 Schéma de branchement des câbles de démarrage dans le cas où l'aide au démarrage est fournie par des véhicules avec mode Start/Stop : batterie du véhicule déchargée Ⓐ et batterie de véhicule fournissant le courant Ⓑ.

- Sur les véhicules avec mode Start/Stop : raccordez une extrémité du câble de démarrage noir Ⓕ à un raccord à la masse approprié, une pièce métallique massive, fermement vissée sur le bloc-moteur ou au bloc moteur lui-même ⇒ fig. 211.

- Sur le véhicule dont la batterie est déchargée, raccordez l'autre extrémité du câble de démarrage noir X à une pièce métallique pleine, fermement vissée sur le bloc-moteur ou au bloc-moteur lui-même, mais pas à proximité de la batterie A .

- Disposez les câbles de démarrage de manière à ce qu'ils ne puissent pas être happés par les pièces en rotation dans le compartiment-moteur.

Démarrage du moteur

- Démarrez le moteur du véhicule fournissant le courant et laissez-le tourner au ralenti.

- Démarrez le moteur du véhicule dont la batterie est déchargée et attendez deux à trois minutes jusqu'à ce qu'il « tourne rond ».

Débranchement des câbles de démarrage

- Si les feux de croisement sont allumés, étei-gnez-les avant de débrancher les câbles de démarrage.

- Sur le véhicule dont la batterie est déchargée, mettez en marche la soufflante de chauffage et le dégivrage de glace arrière afin d'éliminer les pics de tension qui se créent lors du débranchement.

- Les moteurs tournant, débranchez les câbles de démarrage exactement dans l'ordre inverse de celui décrit ci-dessus.

Avertissement

Un démarrage de fortune mal effectué peut entraîner une explosion de la batterie du véhicule ainsi que des blessures graves.

• Branchez le câble de raccordement dans le bon ordre – Rebranchez d'abord le câble positif, puis le câble négatif.
• Ne branchez jamais le câble négatif à des pièces du système d'alimentation en carburant ou aux conduites de frein.
• Les parties non isolées des pinces crocodiles ne doivent pas se toucher. De plus, le câble raccordé à la borne positive de la batterie du véhicule ne doit pas entrer en contact avec des pièces du véhicule conductrices de courant.

Avertissement (suite)

• Contrôlez le regard de la batterie du véhicule. S'il est jaune clair ou incolore, n'effectuez pas de démarrage de fortune et faites appel à un spécialiste.
• Évitez les décharges électrostatiques dans la zone de la batterie du véhicule. La formation d'étincelles pourrait entraîner l'inflammation du gaz oxhydrique s'échappant de la batterie du véhicule.
• N'effectuez jamais un démarrage de fortune lorsque la batterie du véhicule est endommagée, gelée ou dégelée.
• Ne vous penchez pas au-dessus de la batterie de véhicule.

Introduction

Dans ce chapitre, vous trouverez des informations relatives aux sujets suivants :

Remarque concernant le démarrage par remorquage 345

Conseils relatifs au remorquage 346

Montage de l'œillet de remorquage à l'avant .... 347

Montage de l'œillet de remorquage à l'arrière ... 347

Consignes de conduite lors du remorquage ..... 348

Respectez les prescriptions du Code de la route lors du démarrage par remorquage et remorquage.

Informations complémentaires

- Gestion moteur et épuration des gaz d'échappement page 305

Avertissement

Le remorquage d'un véhicule privé de son alimentation électrique peut entraîner des accidents ainsi que des blessures graves.

- Ne remorquez jamais un véhicule privé de son alimentation électrique.

- Ne retirez jamais la clé du contact-démarreur. Le dispositif de verrouillage de la direction pourrait sinon s'enclencher soudainement. Il vous est alors impossible de manœuvrer le véhicule.

Avertissement

Le comportement routier ainsi que l'efficacité de freinage se trouvent considérablement modifiés en cas de remorquage, ce qui peut entraîner des accidents ainsi que des blessures graves.

- En tant que conducteur du véhicule tracté : - Étant donné que le servofrein ne fonctionne pas, l'effort à exercer sur la pédale pour freiner est nettement plus important. - La direction assistée ne fonctionnant pas lorsque le moteur est à l'arrêt, vous devez déployer plus de force pour tourner le volant.

- En tant que conducteur du véhicule tracteur : - Accélérez prudemment et modérément. - Évitez toute manœuvre de freinage et de conduite soudaine. - Freinez en anticipant plus que d'habitude, en exerçant pour ce faire une pression légère sur la pédale.

Avis

Quand vous faites démarrer votre véhicule par remorquage, du carburant imbrûlé risque de pénétrer dans les catalyseurs et de les endommager.

Remarque concernant le démarrage par remorquage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 345 et tenez-en compte.

En règle générale, vous ne devez pas faire démarrer le véhicule par remorquage. Il faut à la place effectuer un démarrage de fortune ⇒ page 342.

Pour des raisons techniques, vous ne pouvez pas faire démarrer les véhicules suivants par remorquage :

• Véhicules à boîte automatique.
- Sur les véhicules avec le système sans clé de fermeture et de démarrage KESSY, parce que le

verrouillage électronique de colonne de direction ne se déverrouille peut-être pas.

S'il est malgré tout nécessaire de faire démarrer votre véhicule par remorquage :

• Passez la 2e ou la 3e vitesse.
- Maintenez la pédale d'embrayage enfoncée.
- Activez le contact d'allumage et le signal de détresse.
- Lorsque les deux véhicules sont en mouvement, levez le pied de la pédale d'embrayage.

- Dès que le moteur a démarré, appuyez sur la pédale d'embrayage et passez au point mort pour éviter d'entrer en collision avec le véhicule tracteur.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la

page 345 et tenez-en compte.

Câble ou barre de remorquage

Le remorquage avec une barre est préférable pour ménager les véhicules et assurer la sécurité. C'est uniquement à défaut de barre que vous pouvez utiliser un câble de remorquage.

Le câble de remorquage doit être élastique afin de ménager les deux véhicules. Utilisez un câble en fibres synthétiques ou un câble fabriqué dans un matériau présentant une élasticité similaire.

Fixez le câble ou la barre de remorquage uniquement aux œillets prévus à cet effet ou au dispositif d'attelage.

Les véhicules équipés d'un dispositif d'attelage de première monte ne doivent remorquer qu'exclusivement avec une barre de remorquage, qui est spécialement adaptée pour être montée sur une boule d'attelage.

Remorquage de véhicules équipés d'une boîte automatique

Concernant le véhicule tracté, tenez compte de ce qui suit :

• Mettez le levier sélecteur en position N.
• Ne faites pas remorquer votre véhicule à une vitesse supérieure à 50 km/h.
• Ne faites pas remorquer votre véhicule sur plus de 50 km.
• Le remorquage avec une dépanneuse ne doit être effectué qu'avec les roues avant soulevées. Tenez compte des conseils pour le remorquage des véhicules avec transmission intégrale (4MOTION).

Remorquage des véhicules avec transmission intégrale (4MOTION)

Les véhicules à transmission intégrale (4MOTION) peuvent être remorqués à l'aide d'une barre de remorquage ou d'un câble de remorquage.

Si vous remorquez le véhicule avec l'essieu avant ou arrière soulevé, suivez les instructions, suivez ce qui suit :

• Le moteur doit être arrêté car cela risque sinon d'endommager la chaîne cinématique.
• Ne faites pas remorquer votre véhicule à une vitesse supérieure à 50 km/h.
• Ne faites pas remorquer votre véhicule sur plus de 50 km.

Pour les véhicules à boîte DSG à double embrayage ^ , tenez également compte des conseils relatifs au remorquage des véhicules à boîte automatique ⇒ page 346.

Quand ne devez-vous pas remorquer le véhicule ?

Dans les conditions suivantes, le véhicule ne doit pas être remorqué mais transporté sur un camion ou une remorque spéciale :

• Lorsque, suite à un endommagement, la boîte de vitesses du véhicule ne contient plus de lubrifiant.
• Lorsque la batterie du véhicule est déchargée parce que la direction reste bloquée et que le verrouillage électronique de colonne de direction ne peut pas être désactivé.
• Lorsque la distance de remorquage sur véhicules à boîte automatique est supérieure à 50 km.

i Votre véhicule ne peut être remorqué que si le verrouillage électronique de colonne de direction est désactivé. En cas de panne de courant ou de dysfonctionnement de l'équipement électrique, vous devez, le cas échéant, démarrer le moteur en effectuant un démarrage de fortune, ceci afin de désactiver le verrouillage électronique de colonne de direction.

Fig. 212 Dans le pare-chocs avant, du côté droit : vis-sage de l'œillet de remorquage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 345 et tenez-en compte.

Le logement destiné à l'œillet de remorquage à visser se trouve dans le pare-chocs avant, du côté droit ⇒ fig. 212.

Vous devez toujours conserver l'œillet de remorquage à bord du véhicule.

Tenez compte des conseils relatifs au remorquage ⇒ page 346.

- Prenez l'oeillet de remorquage et le tournevis dans l'outillage de bord se trouvant dans le coffre à bagages ⇒ page 317.

- À l'aide de la lame du tournevis plat, retirez le cache fig. 212 et laissez-le pendre sur le véhicule.

- Vissez l'œillet de remorquage aussi fermement que possible dans son logement fig. 212 en le tournant vers la gauche (flèche) ⓣ. Utilisez un objet permettant de visser complètement et fermement l'œillet de remorquage dans la fixation.

- Après le remorquage, dévissez l'œillet de remorquage en le tournant vers la droite et remettez en place le cache.

Avis

L'oeillet de remorquage doit être systématiquement vissé entièrement et fermement dans la fixation. Sinon, l'oeillet de remorquage risque de se détacher de la fixation lors du remorquage ou du démarrage par remorquage.

Montage de l'œillet de remorquage à l'arrière

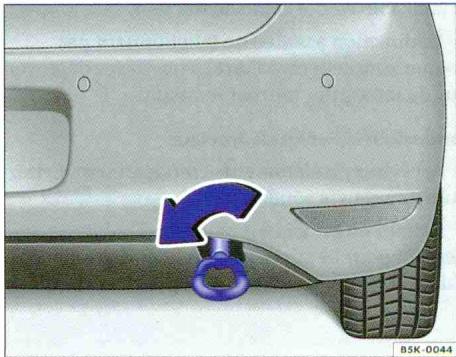

Fig. 213 Dans le pare-chocs arrière, du côté droit : œillet de remorquage vissé.

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la page 345 et tenez-en compte.

Le logement destiné à l'œillet de remorquage à visser se trouve dans le pare-chocs arrière, du côté

droit ⇒ fig. 213. Sur les véhicules avec dispositif d'attelage de première monte il n'existe pas de logement derrière le cache destiné à l'oeillet de remorquage à visser. La boule d'attelage doit être montée et utilisée pour le remorquage ⇒ page 142, ⇒ Ⓙ.

Tenez compte des conseils relatifs au remorquage ⇒ page 346.

Montage de l'œillet de remorquage à l'arrière (véhicules sans dispositif d'attelage de première monte)

- Prenez l'oeillet de remorquage et le tournevis dans l'outillage de bord se trouvant dans le coffre à bagages ⇒ page 317.

- Insérez la lame du tournevis plat dans la fente située entre le cache et le pare-chocs.

- Retirez le cache avec précaution en faisant levier vers l'arrière. Il se peut que vous deviez pour cela exercer une force relativement importante. Laissez pendre le cache.

• Vissez l'œillet de remorquage aussi fermement que possible dans son logement en le tournant vers la gauche ①. Utilisez un objet permettant de visser complètement et fermement l'œillet de remorquage dans la fixation.
• Après le remorquage, dévissez l'œillet de remorquage en le tournant vers la droite et remettez en place le cache.

Avis

• L'oeillet de remorquage doit être systématiquement vissé entièrement et fermement dans la fixation. Sinon, l'oeillet de remorquage risque de se détacher de la fixation lors du remorquage ou du démarrage par remorquage.
• Les véhicules équipés d'un dispositif d'attelage de première monte doivent remorquer exclusivement avec une barre de remorquage spécialement adaptée pour être montée sur une boule d'attelage. Si vous utilisez une barre de remorquage non appropriée, vous risquez d'endommager la boule d'attelage et le véhicule. Utilisez à la place un câble de remorquage.

Consignes de conduite lors du remorquage

Lisez d'abord les informations d'introduction et les consignes de sécurité ⚠ à la 15 et tenez-en compte.

Le remorquage requiert un certain entraînement, en particulier si l'on utilise un câble de remorquage. Il est préférable que les deux conducteurs connaissent les particularités du remorquage. Il est donc préférable que les conducteurs inexpérimentés n'effectuent pas de remorquage.

Veillez à adopter un style de conduite excluant forces de traction inadmissibles et à-coups. En cas de remorquage en dehors des chaussées bitumées, il y a toujours un risque que les éléments de fixation soient surchargés.

Lorsque le véhicule est remorqué avec le signal de détresse activé et le contact d'allumage mis, vous pouvez quand même indiquer tout changement de direction. Actionnez le levier des clignotants dans la direction souhaitée. Le signal de détresse s'interrompt pendant la durée de fonctionnement du clignotant. Dès que le levier des clignotants est de nouveau en position neutre, le signal de détresse est de nouveau activé automatiquement.

Conducteur du véhicule tracté :

• Laissez le contact d'allumage pour que le volant de direction ne soit pas bloqué et que l'on puisse activer les clignotants, l'avertisseur sonore, les essuie-glace et le lave-glace.
• Étant donné que la direction assistée ne fonctionne pas lorsque le moteur est à l'arrêt, vous devez exercer une force plus importante pour braquer.
• Étant donné que le servofrein ne fonctionne pas, l'effort à exercer sur la pédale pour freiner est nettement plus important. Veillez à ne pas entrer en collision avec le véhicule tracteur.
• La direction assistée ne fonctionnant pas lorsque le moteur est à l'arrêt, vous devez déployer plus de force pour tourner le volant.

Conducteur du véhicule tracteur

• Accélérez prudemment et modérément. Evitez toute manœuvre soudaine.
• Freinez en anticipant plus que d'habitude, en exerçant pour ce faire une pression légère sur la pédale.

Abréviations utilisées

Abréviations Signification

1 tr/min

Nombre de tours par minute du moteur (régime)

4MOTION

Transmission intégrale

ABS

Dispositif antiblocage

AFS

Feux directionnels et feux de braquage

AFU

Assistance au freinage d'urgence

ASR

Antipatinage

BA6

Boîte automatique à 6 rapports

BM5

Boîte mécanique à 5 vitesses.

BM6

Boîte mécanique à 6 vitesses.

CO_2

Dioxyde de carbone (ou gaz carbonique)

ch

Cheval DIN, indication (obsolète) de puissance du moteur

DCC

Diode électroluminescente

DIN

Boîte automatique à double embrayage DSG® à 6 rapports

DSG ^® 7

DWA

Alarme antivol.

EDS

Blocage électronique de différentiel

EN

Norme européenne

ESP

Programme électronique de stabilisation

ETC

Système de perception électronique de péage (Electronic Toll Collection System).

FAP

Filtre à particules

FSI

Injection directe d'essence en mode stratifié (Fuel Stratified Injection)

GRA

Régulateur de vitesse

g/km

Quantité de dioxyde de carbone (en grammes) produite par kilomètre parcouru

kW

Kilowatt, indication de puissance du moteur

Lettres-repères moteur

Lettres-repères moteur

MFA

Indicateur multifonction

Nm

Newton-mètre, unité de mesure indiquant le couple-moteur

RON

Research Octane Number (indice d'octane recherche), unité de mesure permettant de déterminer la résistance au cliquetis de l'essence

Système sans clé

Système de fermeture et de démarrage sans utilisation active de la clé.

TDI®

Moteurs diesel à injection directe et turbocompresseur (Turbocharged Direct or Diesel Injection).

Abréviations Signification

TSI ^®

Injection directe d'essence et double suralimentation (Twincharged Stratified Injection).

trip

Totalisateur partiel

Index

A

À l'étranger

Séjour prolongé avec le véhicule..... 303

Vente du véhicule 303

Abaissement du rétroviseur côté passager avant.... 127

ABS

Se reporter aux systèmes d'assistance de freinage .... 189

Accessoires.... 294, 295

Accoudoir....76

Accoudoir central....76

Activation automatique du signal de détresse 311

Activités préparatoires

Avant chaque départ 33

Adaptateur

Goulotte de remplissage de gaz..... 238

Affichage de la température

Température extérieure 21

Affichage de la température extérieure .... 21

Affichage sur le combiné d'instruments .. 25

Afficheur.... 19,20

Combiné d'instruments 20

AFS....114

Aide au stationnement 201, 204

Ajustement de la sangle 87

Alarme. 52

Alarme antivol 52

Description.... 52

Protection anti-soulèvement.... 53

Protection volumétrique.... 53

Remorque.... 146

Risques de fausse alarme 53

Alcantara 275

Alcool éthylique

Voir bioéthanol 243

Allumage automatique des projecteurs... 113

Allume-cigare 164

Antenne 303

Antenne de glace 303

Antenne extérieure 298

Antidémarrage 173

Dysfonctionnement.... 168

Antidémarrage électronique.... 173

Antigel.... 258

Antipatinage (ASR) 189, 190

Appuie-tête 74

ASR

Activation et désactivation.... 190

Se reporter aux systèmes d'assistance de freinage .... 189, 190

Assistance au freinage d'urgence.... 189

Assistance au freinage d'urgence (BAS) . . . 189

Assistant aux manœuvres de stationnement. 204

Activation ou désactivation (stationnement) 205

Dysfonctionnement.... 205

Interruption automatique 206

Mesures préalables au stationnement. 205

Stationnement. 205

Utilisation du nettoyeur haute pression ... 267

Assistant de démarrage

Se reporter aux systèmes d'assistance.. 197

Assistant de démarrage en côte ..... 199

Autocollant 302

Avant d'aller dans un atelier spécialisé ... 307

Avertisseur sonore.... 9

B

Balais d'essuie-glace

Nettoyage 269

Remplacement 269

Banquette....79

Banquette arrière.... 79

BAS

Se reporter aux systèmes d'assistance de freinage .... 189

Batterie

Voir la batterie du véhicule.... 261

Batterie du véhicule 261

Contrôle du niveau d'électrolyte..... 262

Coupure automatique des consommateurs 263

Débranchement 263

Débranchement du réseau de bord ... 263

Décharge.... 169

Démarrage de fortune 343

Électrolyte de batterie 263

Emplacement de montage 261

Explication des symboles ..... 261

Opérations préliminaires.... 262

Rebranchement 263

Recharge 263

Remplacement.... 263

Se décharge.... 231

se décharge 311

Témoin d'alerte 262

Biodiesel 242

Bioéthanol 243

Particularités.... 236

Ravitaillement 232, 236

Réchauffage du moteur 174

Blocage de différentiel

Se reporter aux systèmes d'assistance de freinage.... 189

Blocage du levier sélecteur.... 180

Blocage électronique de différentiel (EDS) ... 189

BlueMotion

Recommandation de rapport ..... 183

Boîte à double embrayage

Dysfonctionnement 182

Se reporter à la boîte automatique .... 182

Boîte à gants

Éclaireur.... 117

Voir Rangements 159

Boîte automatique

Boîte à double embrayage.... 182

Conduite 182

Démarrage par remorquage ..... 345

Déverrouillage d'urgence du levier sélec- teur.... 316

Dysfonctionnement 182

Kick-down 182

Passage des rapports.... 179

Remorquage 346

Se reporter à la boîte automatique .... 176

Se reporter également au passage des rap- ports.... 176

Système de départ automatique ..... 182

Boîte de premiers secours

Voir kit de premiers secours ..... 312

Boîte de vitesses automatique

Blocage de retrait de la clé de contact.. 170

Boîte mécanique.... 176

Se reporter également au passage des rap- ports.... 176

Boîte noire 299

Bouchon de réservoir

Bioéthanol.... 236

Essence.... 236

Gazole.... 236

GPL 237

Boule

Dépose 145

Boule du dispositif d'attelage

Armement 144

Mise en place 144

Montage.... 144

Boulons antivol de roue 321, 322

Boulons antivols de roue.... 318

Boulons de roue.... 321, 322

Capuchons 320

Couple de serrage 323

Boussole 22

Bouton de démarrage 170

Bruits

Chauffage d'appoint 231

Moteur 172,242

Pneus 289

Ravitaillement en GPL 237

Systèmes d'assistance de freinage..... 189

C

Câble de rupture d'attelage ..... 146

Cadrans 19

Caisson d'eau 273

Calculateurs 299

Reprogrammation.... 299

Caméra de recul 207

Afficheur 208

Conseils d'utilisation 208

Dysfonctionnement 209

Manceuvres de stationnement ..... 210

Particularités.... 208

Capacités

Réservoir à carburant 238

Réservoir de GPL 238

Réservoir de liquide de lave-glace ..... 125

Capot de coffre

Fermeture ou ouverture d'urgence.... 315

voir Hayon.... 57

Capot-moteur

Fermeture 252

Ouverture 252

Témoin d'alerte 250

Capuchons de valves 285

Caractéristiques du moteur 38

Caractéristiques techniques ..... 36

Capacités.... 125, 238

Caractéristiques du moteur.... 38

Charge sur le pavillon ..... 141

Charges sur essieux 131

Consommation de carburant ..... 244

Cotes 39

Couple.... 38

Émission de CO2.... 247

Performances.... 40

Plaque du constructeur.... 37

Plaquette d'identification.... 37

Poids 131

Poids à vide 131

Poids sur flèche.... 142

Poids total.... 131

Poids total roulant 153

Poids tractés.... 151

Pression de gonflage 284

Puissance 38

Spécifications d'huile-moteur..... 254

Type de carburant 240

Vitesse maximale 40

Carburant.... 240

Bioéthanol 243

en fonction du moteur.... 240

Essence 241

Gazole 241

GPL.... 242

Informations relatives à la consommation de carburant 244

Type de carburant 240

Carénage sous moteur 33

Catalyseur 306

Dysfonctionnement.... 306

Témoins 305

Ceintures de sécurité.... 80

Ajustement de la sangle.... 87

Bouclage 86

Ceinture de sécurité blocable ..... 85

Ceinture vrillée 85

Débouclage 86

Enrouleur automatique.... 89

Indicateur de statut des ceintures ..... 81

Limiteur d'effort de ceinture ..... 89

Liste de contrôle 85

Nettoyage 279

Non bouclées.... 83

Réglage en hauteur de la ceinture..... 88

Rétracteur de ceinture.... 89

Témoin d'alerte.... 81

Utilisation.... 85

Cendriers 163

Avant 163

Chaines à neige.... 290

Pneus de roulage à plat 290

Roue d'urgence 290

Transmission intégrale 290

Changement d'ampoule

DEL.... 340

Feu de plaque de police 341

Feux arrière 340

Changement d'une roue

Changement d'une roue 325

Changement de l'ampoule

Dans le pare-chocs avant ..... 337

Changement de roue.... 321

Après le changement de la roue ..... 325

Boulons de roue 322

Levage du véhicule.... 323

Opérations préliminaires ..... 321

Changement des ampoules

Dans la carrosserie.... 339

Dans le capot de coffre 338

Feux arrière 338, 339

Changeur de CD 156

Chargé

Consignes générales.... 129

Charge des pneus.... 291, 292

Chargement

Circulation avec le hayon ouvert ..... 130

Coffre à bagages 134

Galerie porte-bagages 141

Œillets d'arrimage 136

Rangement des bagages ..... 129

Remorque.... 147

Sac à skis et à snowboard ..... 136

Trappe de chargement 135

Charges sur essieux.... 131

Chauffage d'appoint

Activation 227,230

Désactivation.... 227

Désactivation automatique ..... 233

Particularités 228, 231

Portée radiocommande 229

Programmation.... 230

Radiocommande 228

Remarques relatives à l'utilisation ..... 231

Chauffage de siège.... 78

Chauffage stationnaire.... 227

Radiocommande 228

Voir le chauffage stationnaire ..... 227

Chromes.... 271

Clé à radiocommande

voir Clés 44

Clé de contact

voir Clés 44

Clé de rechange

voir Clés 44

Clés

Affectation.... 44

Clé à radiocommande 44

Clé de rechange 44

Remplacement des piles (clé à radiocommande) 45

Synchronisation.... 45

Touche panique.... 44

Clés du véhicule

voir Clés 43

Clignotement confort

Climatic

Voir le climatiseur 220

Climatiseur

Climatic 221

Climatronic 221

Diffuseurs d'air.... 225

Dysfonctionnement 224

Eléments de commande 221

Mode de recyclage de l'air ambiant.... 225

Réglage 224

Remarques relatives à l'utilisation.... 224

Ventilation indirecte 225

Climatronic

Voir le climatiseur 220

Codes de vitesse.

Coffre à bagages

Couvre-coffre 137

Éclaireur de coffre à bagages.... 117

Filet 138

Combiné d'instruments

Affichage 25

Afficheur 19,20

Cadrans 19

Commande des menus.... 26

Indicateur de maintenance.... 23

Structure du menu 25

Symboles 16

Témoin de contrôle.... 16

Témoins d'alerte 16

Commande à clé

Désactivation du sac gonflable frontal du passager avant.... 97

Compartime

Batterie du véhicule 261

Caisson d'eau 273

Huile-moteur 253

Liquide de refroidissement 257

Nettoyage 273

Opérations préliminaires.... 251

Compte-tours.

Conduite

Avant-propos 33

Avec boîte automatique.... 182

Avec une remorque.... 148

Carénage sous moteur 33

En eau salée.... 35

Enregistrements de données 299

Indicateur de niveau de carburant .... 233

Niveau de carburant insuffisant... 197, 235

Passages à gué sur des routes ..... 35

Préparations de la conduite ..... 33

Recommandations pour la conduite ... 33

Remorquage 348

Stationnement en descente ..... 187

Voyages à l'étranger 34

Conduite économique

Conduite en tout-terrain

Carénage sous moteur 33

Conduite respectueuse de l'environnement .. 191

Console centrale

Consommateur électrique

Consommateurs électriques

Consommation de carburant

Caractéristiques techniques ..... 244

Comment est-elle déterminée ? ..... 244

Conduite économique 191

Émission de CO2 247

Informations.... 244

Qu'est-ce qui l'augmente ?

Consultation d'un message d'entretien

Contact-démarreur

Blocage de retrait.... 170

Clé de contact non appropriée.... 169

Contrôle du niveau d'huile-moteur

Contrôles lors du ravitaillement...

Cotes.

Couple de serrage

Boulons de roue.... 323

Coupure automatique des consommateurs 263

Coupure des consommateurs

Cric

Crochet pour sac

D

Se reporter à la suspension adaptative . 215

De roulage à plat 288

Déblayage de la neige 268

Déclaration de conformité 304

Défaillance d'une ampoule

Voir le remplacement des ampoules ... 333

Défaut présumé 307

Dégivrage 268

Dégivrage de glace arrière 222

Dégivrage des barillets de serrures de portes. 272

Dégivrage des serrures 272

DEL dans les feux arrière 340

Démarrage de fortune.... 342

Câble de démarrage 343

Réalisation 343

Démarrage du moteur

KESSY.... 171

Démarrage par batterie de secours

Voir démarrage de fortune 342

Démarrage par remorquage 345

Boîte automatique 345

Démarrage par remorquage interdit .. 345

Particularités 345

Détecteur de pluie 123

Dysfonctionnement.... 124

Déverrouillage

Véhicule 48

Diffuseurs d'air 225

Direction 195

Direction assistée 196

Fonction de contre-braquage ..... 196

Témoin d'alerte.... 195

Témoin de contrôle ..... 195

Tirage d'un côté 286

Verrouillage de la colonne de direction. 196

Vibration.... 286

Direction assistée électromécanique ..... 196

Dispositif antiblocage (ABS) 189

Lève-glaces électriques.... 62

Toit ouvrant coulissant et relevable.... 65

Dispositif d'attelage

Dépose 145

Dysfonctionnement.... 146

Installation en deuxième monte ..... 150

Montage 144

voir Remorque.... 142

Dispositif de sécurité Safe 51

Dossier de la banquette arrière

Escamotage 79

Relèvement 79

Verrouillage 79

DSG 182

Dynamo 262

Dysfonctionnement

Antidémarrage.... 168

Assistant aux manœuvres de stationnement 205

Boîte à double embrayage ..... 182

Boîte automatique 182

Caméra de recul 209

Catalyseur.... 306

Climatiseur.... 224

Détecteur de pluie 124

Dispositif d'attelage.... 146

Filtre à particules 306

Lève-glaces électriques 62

Réception radio.... 166, 303

Rétroviseurs extérieurs électriques .... 128

Système d'aide au stationnement..... 201

Systèmes de contrôle des pneus ..... 218

Toit ouvrant coulissant et relevable.... 64

Dysfonctionnement du moteur ..... 305

E

E85

Ravitaillement 236

Éclairage.... 109

Activation 112

AUTO.... 113

Commande d'éclairage.... 112

Départ maison.... 115

Désactivation.... 112

Éclairage des cadrans 116

Éclairage des commandes ..... 116

Feux de braquage 114

Feux de croisement 112

Feux de jour 113

Feux de position 112

Feux de stationnement ..... 111, 113

Feux directionnels 114

Feux permanents 113

Fonctions 113

Lampes de lecture 117

Levier de l'inverseur-codes ..... 111

Levier des clignotants.... 111

Plafonniers 117

Réglage du site des projecteurs ..... 116

Retour maison 115

Signaux sonores d'avertissement..... 112

Témoin.... 110

Éclairage d'ambiance.... 117

Éclaireur de boîte à gants côté passager avant 117

EDS

Se reporter aux systèmes d'assistance de freinage.... 189

Électrolyte de batterie 263

Élimination

Système de sacs gonflables ..... 304

Véhicules hors d'usage.... 304

Élimination des résidus de cire ..... 268

Émetteur-récepteur radio.... 298

Émission de CO2 247

En cas d'urgence 310

Boîte de premiers secours ..... 312

En cas de panne 310

Extincteur 312

Liste de contrôle.... 310

Signal de détresse 310

Triangle de présignalisation ..... 312

En cas de panne

Sécuriser le véhicule 310

Sécuriser le véhicule ainsi que ses occupants 310

Endommagements des pneus ..... 286

Enjoliveurs de roue.... 319

Capuchons de boulons de roue ..... 320

Enjoliveur central 319

Enjoliveur de roue plein.... 320

Enregistrements de données pendant la marche 299

Enregistreur de données en cas d'accident ... 299

Enrouleur automatique.... 89

Entretien du véhicule

Alcantara 275

Antenne de glace 303

Compartiment-moteur 273

Cuir naturel.... 276

Décors en bois 278

Dégivrage des barillets de serrures de portes 272

Extérieur.... 265

Garnitures 275

Installation de lavage 266

Intérieur.... 274

Joints en caoutchouc 272

Lavage à la main.... 266

Lavage du véhicule 266

Modules de sacs gonflables (tableau de bord) 278

Nettoyage des balais d'essuie-glace ... 269

Nettoyage des ceintures de sécurité ... 279

Nettoyage des glaces.... 268

Nettoyage des jantes.... 271

Nettoyage des rangements ..... 278

Nettoyeur haute pression 267

Particularités.... 266, 267

Peinture du véhicule.... 270

Pièces chromées 271

Pièces en matière plastique.... 278

Position de maintenance.... 123

Protection du soubassement ..... 272

Remplacement des balais d'essuie-glace... 269

Rétroviseurs extérieurs.... 268

Revêtements en tissu 275

Similicuir 277

Surfaces anodisées 271

Tableau de bord.... 278

Utilisation des garnitures de sièges.... 275

Épuration des gaz d'échappement ..... 305

Témoins.... 305

Équipements de sécurité.... 93

ESP

Se reporter aux systèmes d'assistance de freinage.... 189

Essence 241

Additifs.... 241

Carburant 241

Indicateur de niveau de carburant .... 233

Ravitaillement 236

Types 241

Essuie-glaces 120

Détecteur de pluie.... 123

Fonctions.... 122

Gicleurs de lave-glace dégivrants ..... 122

Lave-projecteurs 122

Levier d'essuie-glace.... 121

Particularités.... 122

Position de maintenance.... 123

Rabattement des balais d'essuie-glace. 123

Soulèvement des balais d'essuie-glace. 123

Etre assis 69

Chauffage de siège.... 78

Dépose de l'appuie-tête.... 74

Dossier de la banquette arrière ..... 79

Nombre de places assises.... 69

Position assise correcte.... 71

Réglage de l'appuie-tête 74

Réglage de la position du volant de direction 75

Repose de l'appuie-tête.... 74

Siège avant électrique 73

Siège avant mécanique 72

Event Data Recoder 299

Extincteur.... 312

Traction d'une remorque ..... 143

F

FAQs 307

Fenêtre de communication.... 119

Fermeture

Glaces 61

Hayon 59

Portes.... 55

Toit ouvrant coulissant et relevable.... 64

Véhicule 48,49

Véhicule (KESSY).... 49

Fermeture confort

Lève-glaces électriques 62

Toit ouvrant coulissant et relevable.... 64

Fermeture ou ouverture d'urgence ..... 313

Capot de coffre 315

Déverrouillage d'urgence du levier sélec- teur .... 316

Porte du conducteur 313

Porte du passager avant .... 314

Portes arrière 314

Toit ouvrant coulissant/relevable..... 315

Feux de braquage.... 114

Feux de croisement 112

Feux de position.... 112

Feux de stationnement.... 111, 113

Feux directionnels.... 114

Feux permanents 113

Filet

Coffre à bagages 138

Filet de compartiment de charge.... 138

Filtre à particules 306

Dysfonctionnement.... 306

Particularités 242

Recommandation de rapport ..... 183

Témoins 305

Filtre à pollen 223, 224

Filtre à polluants 223, 224

Filtre à poussière 223, 224

Fluides 295

Fonction de contre-braquage.... 196

Fonction Départ maison 115

Fonction du signal de détresse.... 311

Fonction Retour maison 115

Fonctionnement en hiver

Chaînes à neige 290

Fonctions confort

Reprogrammation 299

Fonctions des sièges 77

Frein 184

Activation automatique du signal de détresse en cas de freinage d'urgence ..... 311

Frein à main.... 186

Indicateur de frein d'urgence en cas de freinage d'urgence.... 311

Liquide de frein.... 190

Niveau du liquide de frein 191

Plaquettes de frein 187

Rodage des plaquettes de frein ..... 187

Servofrein 188

Témoin d'alerte.... 185

Témoin de contrôle ..... 185

Vidange de liquide de frein. 191

Frein à main 186

Freinage d'urgence 311

Freins

Systèmes d'assistance de freinage ..... 189

Fusibles.... 330

Boîte à fusibles 331

Détection des fusibles grillés ..... 332

Mesures préalables au remplacement.. 332

Remplacement 332

G

G 12 plus 258

G 12 plus-plus 258

Galerie porte-bagages.... 139

Garnitures de sièges 274

Liste de contrôle 275

Nettoyage de l'Alcantara.... 275

Nettoyage des garnitures ..... 275

Nettoyage des revêtements en tissu.... 275

Nettoyage et entretien du cuir naturel . 276

Similicuir 277

Utilisation.... 275

Utilisation des garnitures de sièges .... 275

Gazole 241

Biodiesel 242

Gazole d'hiver 241

Indicateur de niveau de carburant .... 233

Préchauffage du filtre 242

Ravitaillement 236

Réchauffeur additionnel 242

Gazole d'hiver 241

Gestion moteur 305

Témoins 305

Goulotte de remplissage de gaz

Adaptateur.... 238

GPL 242

Bouchon de réservoir 237

Indicateur de niveau de carburant .... 233

Installation de GPL non étanche ..... 243

Odeur 243

Particularités.... 237

Ravitaillement 232, 237

GRA.... 211

H

Hayon.... 57

Circulation avec le hayon ouvert ..... 130

Déverrouillage 48,58

Fermeture 59

Ouverture.... 58

Témoin d'alerte 57

Verrouillage.... 48,59

voir Hayon.... 48

Huile

Voir huile de moteur 253

Huile-moteur 253

Consommation 256

Contrôle du niveau d'huile-moteur ... 255

Faire l'appoint 255

Jauge 255

Orifice de remplissage 255

Spécifications 254

Témoin d'alerte 253

Témoin de contrôle.... 253

Vidange 256

1

Identification du véhicule.... 37

Immobilisation

Sécuriser le véhicule 310

Indicateur de contrôle des pneus ..... 219

Indicateur de frein d'urgence ..... 311

Indicateur de maintenance 23

Indicateur de niveau de carburant..... 233

Essence ou gazole 233

GPL 233

Témoins.... 233

Indicateurs d'usure 285

Indice d'octane 241

Informations enregistrées dans les calcula- teurs.... 299

Informations pour le consommateur .... 302

Informations relatives à la consommation de carburant .... 244

Installation de lavage.... 266

Installation en deuxième monte

Émetteur-récepteur radio 298

Téléphone de voiture 298

ISOFIX 107

J

Jantes 282

Anneau de jante vissé.... 282

Éléments enjoliveurs vissés.... 282

Nettoyage 271

Jantes et Pneus

Usure des pneus.... 286

Jantes et pneus.... 280

Balourd.... 286

Capteur de pression 284

Capuchons de valves 285

Caractéristique.... 291

Caractéristiques techniques ..... 291

Chaînes à neige 290

Changement de roue 321

Charge des pneus.... 292

Code de vitesse.... 291

Codes de vitesse.... 293

Corps étrangers ayant pénétré dans le pneu 286

De roulage à plat 288

Défaut de géométrie 286

Endommagements des pneus ..... 286

Équilibrage des roues 286

Identification des pneus de roulage à plat. . 291

Indicateurs d'usure.... 285

Jantes 282

Marquage des pneus.... 291

Numéro d'identification de pneu (TIN) 292

Numéro de série.... 292

Pneus à profil unidirectionnel .... 281, 292

Pneus d'hiver 289

Pneus neufs 283

Pour éviter tout endommagement ..... 281

Pression de gonflage 284

Profondeur des sculptures ..... 285

Rangement de la roue défectueuse ... 287

Remplacement des pneus.... 283

Rodage.... 283

Roue d'urgence 287

Roue de secours 287

Stockage des pneus 281

Utilisation des jantes et des pneus ..... 281

Jauge d'huile 255

Jerricane.... 233

Jeu de clés du véhicule 43

Joints en caoutchouc.... 272

K

KESSY

Bouton de démarrage 170

Verrouillage et déverrouillage du véhicule. 49

Keyless

Access 49

Entry 49

Exit 49

Go....170

Kick-down 182

Kit de crevaison 326

Colmatage du pneu 328

Contrôle après 10 minutes ..... 329

Éléments.... 327

Gonflage du pneu 328

Non utilisation.... 326

Opérations préliminaires ..... 327

Kit de premiers secours 312

Rangement.... 312

Kit de réparation de pneu

Se reporter au kit de crevaison ..... 326

L

Lampes de lecture 117

LATCH....107

Lavage.... 265

À la main.... 266

Au nettoyeur haute pression ..... 267

Lavage du véhicule 266

Particularités 51,266

Rabattement des rétroviseurs ..... 128

Lave-glace 120

Lave-projecteurs 122

Lecteur de carte 166

Lecteur de carte de péage.... 166

Activation 167

Carte ETC 167

Lettres-repères moteur

Détermination.... 37

Levage du véhicule

À l'aide du cric.... 323

Avec pont élévateur 301

Cric.... 323

Pont élévateur 301

Lève-glaces électriques.... 60

Dysfonctionnement.... 62

Fermeture.... 61

Fermeture confort 62

Ouverture 61

Ouverture confort.... 62

Remontée et abaissement automatiques 61

Touches.... 61

Levier d'ouverture de porte.... 6

Levier de l'inverseur-codes ..... 111

Levier des clignotants.... 111

Limiteur d'effort de ceinture.... 89

Liquide de frein 190

Spécification 190

Liquide de lave-glace

Appoint 125

Contrôle 125

Témoin 120

Liquide de refroidissement 257

Faire l'appoint.... 259

G 12 plus-plus 258

Indicateur de température.... 257

Orifice de remplissage.... 259

Spécifications 258

Témoin 257

Témoin d'alerte.... 257

Vérification du niveau de liquide de refroidissement 259

Liste de contrôle

Avant d'effectuer des travaux dans le compartiment-moteur.... 251

Ceintures de sécurité.... 85

Contrôles lors du ravitaillement ..... 239

En cas d'urgence.... 310, 311

En cas de panne 310,311

Garnitures de sièges.... 275

Mesures préalables pour le changement de roue.... 321, 322

Préparations de la conduite ..... 33, 34

Remplacement des ampoules.... 335

Sécurité de conduite.... 33, 34

Soulèvement du véhicule à l'aide du cric... 324

Transport d'enfants dans le véhicule .. 101

Voyages à l'étranger 34, 35

Lustrage.... 270

M

MEDIA-IN 156

Mémoire de défauts

Fiche de raccordement.... 299

Lecture 299

Mise au rebut 304

Mobile (téléphone de voiture)

Utilisation sans antenne extérieure ... 300

Mode de recyclage de l'air ambiant

Désactivation 225

Désactivation temporaire 225

Fonctionnement 225

Mode Start/Stop 198

Modifications.... 296

Modifications apportées au véhicule..... 294

Modifications réalisées sur le véhicule

Autocollant 302

Plaquettes 302

Modifications techniques 296

Autocollant 302

Plaquettes 302

Pont élévateur.... 301

Montre.... 19

Moteur

Bruits 172

Rodage 294

Moteur et contact d'allumage ..... 168

Antidémarrage 173

Arrêt du moteur avec KESSY ..... 172

Arrêt du moteur avec KESSY, coupure d'urgence .... 172

Bioéthanol.... 174

Clé de contact non appropriée.... 169

Contact-démarreur.... 169

Coupure du contact d'allumage avec KESSY 170

Démarrage du moteur 171

Démarrage du moteur avec KESSY, fonction de démarrage d'urgence ..... 171

Mise du contact d'allumage avec KESSY ... 170

Préchauffage.... 171

Prises de courant 12 volts.... 165

Réchauffage du moteur 174

Moteur MultiFuel

Ravitaillement 232

N

Nettoyage

Voir entretien du véhicule.... 265

Nettoyage du véhicule

Capteurs.... 200,204

Nettoyeur haute pression 267

Nombre de places assises 69

Nouveau moteur 294

Numéro d'identification 37

Numéro d'identification du véhicule..... 37

Numéro de châssis 37

Numéro de code 318

O

Odeur

Gaz 243

Odeur de gaz. 243

Œillets d'arrimage 136

Opérations préliminaires

Batterie du véhicule 262

Changement de roue 321

Contrôle du niveau d'huile-moteur ... 255

Effectuer des travaux dans le compartiment-moteur.... 251

Faire l'appoint d'huile-moteur..... 255

Kit de crevaison 327

Remplacement des ampoules.... 335

Vérification du niveau de liquide de refroidissement.... 259

Outil

Voir outillage de bord.... 317

Outillage de bord.

Éléments constitutifs 318

Logement.... 317

Ouverture

Glaces.... 61

Hayon.... 58

Portes 55

Toit ouvrant coulissant et relevable .... 64

Véhicule 48,49

Véhicule (KESSY) 49

Ouverture confort

Lève-glaces électriques 62

Ouverture individuelle de porte.... 47

P

Palettes

Tiptronic.... 181

Pare-brise

En verre isolant 119

Pare-brise réfléchissant 119

Pare-brise réfléchissant les rayons infrarouges 119

Pare-soleil 118

Park Assist 204

Particularités

Bioéthanol 236

Caméra de recul 208

Chauffage d'appoint ..... 228, 231

Conduite avec une remorque ..... 148

Déconnexion de la batterie du véhicule 24

Dégagement de fumée.... 231, 242

Démarrage par remorquage.... 345

Essuie-glaces 122

Filtre à particules 242

GPL....237

Installation de lavage.... 267

KESSY....51

Lavage auto 266

Lavage du véhicule.... 51

Nettoyeur haute pression....145,267

Odeur de gaz 243

Pousser le véhicule.... 168

Présence d'eau sous le véhicule ..... 224

Rabattement des rétroviseurs ..... 128

Réception radio.... 303

Remorquage.... 345, 346

Retrait de la clé de contact ..... 170

Stationnement.... 187

Système d'aide au stationnement..... 201

Passage de rapport

Recommandation de rapport ..... 183

Passage des rapports.... 176

Avec la commande Tiptronic.... 181

Boîte automatique ..... 179

Boîte mécanique.... 178

Déverrouillage d'urgence du levier sélec- teur .... 316

Engagement d'une vitesse (boîte automatique).... 179

Engagez une vitesse (boîte mécanique) 178

Témoins d'alerte et de contrôle..... 177

Passages à gué.... 35

Passages à gué en eau salée.... 35

Patères 160

Pédales 71,178

Performances 40

Pièces de rechange.... 295

Pièces rapportées et superstructures .... 296

Pile

Remplacement dans la clé à radiocomman- de.... 45

Remplacement dans la radiocommande (chauffage d'appoint) 229

Pilote de stationnement.... 201

Plaque du constructeur 37

Plaquette d'identification 37

Plaquettes 302

Pneu de roulage à plat

Identification.... 291

Pneus

Voir jantes et pneus 280

Pneus à profil unidirectionnel ..... 292

Pneus anciens.... 281

Pneus d'hiver 289

Limitation de vitesse 289

Transmission intégrale 289

Pneus de roulage à plat

Chaînes à neige 290

Recommandations pour la conduite .. 288

Pneus neufs 283

Poids 131

Poids à vide 131

Poids sur flèche.... 142

Chargement de la remorque ..... 147

Poids total 131

Poids total roulant.... 153

Poids tracté

Chargement de la remorque ..... 147

Maximum autorisé.... 151

Pont élévateur.... 301

Porte du conducteur

Synoptique.... 6

Porte-bagages....139

Porte-boisons

Bouteilles 161

Porte-boissons 161

Accoudoir central arrière ..... 162

Console centrale avant 162

Portes 55

Fermeture ou ouverture d'urgence .... 313

Sécurité enfants 56

Témoin d'alerte 55

Position assise

Mauvaise position assise 70

Position de maintenance des essuie-glaces

avant 123

Poste de conduite 6

Pousser le véhicule 168

Préchauffage 171

Préchauffage du filtre 242

Préparations de la conduite.... 33

Pression de gonflage 284

Contrôle.... 284

Roue d'urgence 284

Roue de secours 284

Principe physique d'une collision frontale 82

Prise AUX-IN 156

Prises de courant.... 165

12-Volt.... 165

Remorque 146

Profondeur des sculptures 285

Programme électronique de stabilisation

(ESP) 189

Projecteurs

Voyages à l'étranger 114

Protection anti-soulèvement.... 53

Protection contre le soleil.... 118

Protection du soubassement 272

Protection offerte par les ceintures de sécurité 84

Protection volumétrique.... 53

Qu'arrive-t-il aux occupants qui ne portent

pas leur ceinture ? 83

Que faire si? 307

Questions et réponses 307

R

Raccord de diagnostic 299

Raccord USB.... 156

Radiocommande (Chauffage d'appoint) . 228

Chauffage d'appoint.... 228

Chauffage stationnaire.... 228

Radiocommande (chauffage d'appoint)

Remplacement de la pile 229

Range-lunettes 157

Rangement des bagages 129

Rangement pour Livre de Bord ..... 159

Rangements 156

Accoudoir central avant.... 158

Autres rangements 160

Boîte à gants 159

Console centrale 158

Console centrale avant.... 157

Côté conducteur 157

Côté passager avant 159

Éclaireur de boîte à gants.... 117

Livre de Bord.... 159

Range-lunettes.... 157

Range-monnaie 157

Tiroirs.... 159

Range-monnaie.... 157

Ravitaillement

Adaptateur de goulotte de remplissage de gaz 238

Bioéthanol.... 236

Bioéthanol (alcool éthylique) ..... 232

Contrôles lors du ravitaillement ..... 239

E85.... 236

Erreur de ravitaillement.... 233

Essence.... 236

Gazole.... 236

GPL 232,237

Indicateur de niveau de carburant .... 233

Témoins.... 233

Ravitaillement en carburant 232

à la station-service.... 232

Rear Assist.... 207

Réception radio

Antenne 303

Dysfonctionnement ..... 166, 303

Réchauffage du moteur.... 174

Réchauffeur additionnel.... 242

Désactivation automatique.... 233

Recherche de défauts.... 307

Recherche de problèmes.... 307

Recommendation de rapport 183

Recommandations pour la conduite ..... 33

Pneus de roulage à plat 288

Roue d'urgence 287

Roue de secours.... 287

Véhicule chargé 129

Réglage

Appuie-tête 74

Climatiseur 224

Dossier de la banquette arrière ..... 79

Position assise correcte.... 71

Siège avant électrique 73

Siège avant mécanique 72

Site des projecteurs ..... 116

Volant de direction.... 75

Réglage du site des projecteurs ..... 9,116

Correcteur d'assiette entièrement automatique .... 116

Réglage dynamique du site des projecteurs 116

Réglage dynamique du site des projecteurs .. 116

Réglage en hauteur de la ceinture ..... 88

Régulateur de vitesse 211

Témoin d'alerte.... 212

Témoin de contrôle 212

Utilisation.... 213

Remorquage 345

Avec dispositif d'attelage 346

Barre de remorquage.... 346

Boîte automatique 346

Câble de remorquage.... 346

Consignes de conduite 348

Oeillet de remorquage à l'arrière ..... 347

Oeillet de remorquage à l'avant ..... 347

Particularités 345, 346

Remorquage interdit 346

Remorque

Accrochage.... 146

Alarme antivol.... 146

Boule amovible du dispositif d'attelage 144

Câble de rupture d'attelage ..... 146

Chargement 147

Conduite....148

Conduite avec une remorque ..... 148

Dépose de la boule du dispositif d'attelage 145

Dysfonctionnement.... 146

Feux arrière 146

Feux arrière à DEL 146

Installation d'un dispositif d'attelage en deuxième monte .... 150

Montage de la boule du dispositif d'attelage 144

Poids sur flèche.... 142, 147

Poids tracté.... 147, 151

Prise de courant 146

Raccordement.... 146

Réglage des projecteurs.... 148

Système d'aide au stationnement..... 201

Système de stabilisation de la remorque. . . 149

Système optique d'aide au stationnement. 203

Traction d'une remorque ..... 142

Remplacement d'ampoule

Témoin 334

Remplacement de pièces 295

Remplacement des ampoules.... 333

Du projecteur avant.... 336

Liste de contrôle 335

Opérations préliminaires ..... 335

Remplacement des ampoules d'éclairage extérieur

Voir le remplacement des ampoules ... 333

Remplacement des pièces 294

Réparations.... 294, 296

Autocollant.... 302

Plaquettes.... 302

Pont élévateur 301

Système de sacs gonflables.... 297

Reprise des véhicules hors d'usage ..... 304

Reprogrammation des calculateurs ..... 299

Rétracteur de ceinture 89

Élimination 89

Maintenance et élimination.... 89

Rétroviseur 127

Rétroviseur intérieur 127

Rétroviseur intérieur.... 127

Rétroviseurs 126

Abaissement du rétroviseur côté passager avant.... 127

Fonction de confort 127

Rabattement des rétroviseurs ..... 128

Réglage synchrone des rétroviseurs.... 127

Rétroviseurs extérieurs ..... 127

Rétroviseurs extérieurs.... 127

Dysfonctionnement.... 128

Entretien du véhicule.... 268

Mémorisation pour la marche arrière . . 127

Photosensibles 127

Rabattement 127

Réglage synchrone des rétroviseurs.... 127

Rodage

Les premiers kilomètres 294

Moteur.... 294

Plaquettes de frein 187

Pneus.... 283

Rodage des plaquettes de frein

Se reporter également au frein ..... 187

Roue d'urgence.... 287

Chaînes à neige 290

Recommandations pour la conduite . . . 287

Roue de secours.... 287

Recommendations pour la conduite .. 287

Retrait.... 287

Roues et pneus

Permutation des roues 281

Pneus anciens.... 281

S

Sac à skis et à snowboard 136

Sac gonflable frontal du passager avant

Désactivation par le biais de la commande à clé.... 97

Voir Système de sacs gonflables.... 90

Sacs gonflables de tête

Voir Système de sacs gonflables.... 99

Sacs gonflables frontaux

Voir Système de sacs gonflables.... 94

Sacs gonflables latéraux

Voir Système de sacs gonflables.... 98

SAFE 173

Sécurité de conduite.... 33

Sécurité enfants.... 56

Servofrein 188, 189

Siège pour enfants 100

Catégories de poids.... 102

Désactivation du sac gonflable frontal du passager avant.... 97

Fixation à l'aide de la ceinture de sécurité. . 106

Fixation à l'aide de la ceinture de sécurité blocable.... 106

Fixation avec ISOFIX.... 107

Fixation avec la ceinture de retenue Top Tether 108

Fixation avec LATCH.... 107

Fixation de siège pour enfants ..... 103

Norme 102

Siège pour enfants ISOFIX sur la banquette arrière .... 105

Sur la banquette arrière ..... 105

Sur le siège du passager avant ..... 103

Systèmes de fixation 103

Transport d'enfants dans le véhicule .. 101

Sièges chauffants 78

Signal de détresse 310

Signaux sonores d'avertissement

Éclairage 112

Témoins d'alerte et de contrôle ..... 16

Soulèvement du véhicule

Liste de contrôle.... 324

Stationnement.... 184, 187

Surfaces anodisées 271

Suspension 215

Dysfonctionnement 215

Fonctionnement 215

Utilisation 215

Symbole clé à fourches 23

Symboles

Voir témoin d'alerte 16

Voir témoin de contrôle.... 16

Synoptique

Cadrans 19

Ciel de pavillon.... 15

Côté conducteur 8

Côté passager avant 14

Levier des clignotants et de l'inverseur-codes .... 111

Partie inférieure de la console centrale . 12

Partie supérieure de la console centrale 10

Porte du conducteur.... 6

Structure du menu 25

Témoins d'alerte 16

Témoins de contrôle.... 16

Système

Système d'aide au stationnement ..... 201

Système d'aide au stationnement.... 200, 201

Dysfonctionnement 201

En cas de traction d'une remorque.... 201

Système optique d'aide au stationnement. 202

Utilisation du nettoyeur haute pression ... 267

Système d'information Volkswagen ..... 25

Affichage 25

Structure du menu 25

Système de chauffage

Eléments de commande ..... 221

Se reporter également au climatiseur.. 220

Système de départ automatique ..... 182

Système de diagnostic embarqué.... 299

Système de freinage 189

Dysfonctionnement 188

Système de refroidissement

Particularités.... 224

Système de sacs gonflables.... 90

Désactivation à l'aide de la commande à clé 97

Désactivation du sac gonflable frontal du passager avant.... 97

Description 93

Différences entre les types de systèmes de sacs gonflables frontaux du passager avant 91

Entraves 297

Entretien du véhicule.... 278

Fonctionnement.... 93

Nettoyage du tableau de bord ..... 278

Réparations 297

Sacs gonflables de tête.... 99

Sacs gonflables frontaux.... 94

Sacs gonflables latéraux 98

Témoin 92

Utilisation de sièges pour enfants..... 97

Verrouillage du véhicule après un déclenchement.... 47

Système de stabilisation de la remorque .. 149

Système optique d'aide au stationnement 202

Système sans clé de fermeture et de démarrage KESSY.... 49

Fonction de démarrage d'urgence ..... 171

Moteur et contact d'allumage ..... 172

Verrouillage et déverrouillage du véhicule. 49

Systèmes

ABS....189

Aide au stationnement ..... 201, 204

Allumage automatique des projecteurs. 113

Antipatinage.... 190

Antipatinage (ASR) 189

ASR....189,190

Assistance au freinage d'urgence ..... 189

Assistance au freinage d'urgence (BAS). 189

Assistant aux manœuvres de stationnement 204

Assistant de démarrage en côte..... 199

BAS....189

Blocage électronique de différentiel (EDS). 189

Caméra de recul 207

DCC 215

Dispositif antiblocage(ABS) 189

EDS. 189

ESP 189

Feux directionnels 114

GRA 211

Indicateur de contrôle des pneus ..... 219

Park Assist.... 204

Programme électronique de stabilisation (ESP) 189

Rear Assist. 207

Régulateur de vitesse 211

Start/Stop 198

Système de départ automatique ..... 182

Système optique d'aide au stationnement. 202

Systèmes de contrôle des pneus ..... 216

XDS. 189

Systèmes d'aide à la conduite

Aide au stationnement 201

Antipatinage (ASR) 189, 190

Assistance au freinage d'urgence ..... 189

Assistance au freinage d'urgence (BAS). 189

Assistant aux manœuvres de stationnement 204

Assistant de démarrage en côte..... 199

Blocage électronique de différentiel (EDS). 189

Caméra de recul 207

DCC 215

Dispositif antiblocage (ABS).... 189

GRA 211

Indicateur de contrôle des pneus ..... 219

Park Assist. 204

Programme électronique de stabilisation (ESP) 189

Rear Assist 207

Régulateur de vitesse.... 211

Start/Stop 198

Système d'aide au stationnement..... 201

Système optique d'aide au stationnement. 202

Systèmes d'assistance de freinage.... 189

Systèmes de contrôle de la pression des pneus

Remplacement des pneus 283

Systèmes de contrôle des pneus.... 216

Dysfonctionnement.... 218

Indicateur de contrôle des pneus ..... 219

Pression de gonflage 284

Témoin 217

T

Tableau de bord 6

Nettoyage 278

Système de sacs gonflables.... 90,278

Tapis de sol 178

Télécommande de porte de garage ..... 66

Télécommande programmable ..... 66

Téléphone de voiture 298

Téléphone mobile

Utilisation sans antenne extérieure ... 300

Témoin

Éclairage 110

Indicateur de contrôle de la pression des pneus.... 217

Liquide de refroidissement 257

Niveau de liquide de lave-glace ..... 120

Remplacement d'ampoule 334

Système de contrôle de la pression de gon- flage des pneus .... 217

Système de sacs gonflables 92

Systèmes de contrôle des pneus ..... 217

Témoin d'alerte

Alternateur 262

Appuyer sur la pédale de frein ..... 185

Batterie du véhicule 262

Capot-moteur.... 250

Ceintures de sécurité 81

Hayon.... 57

Liquide de refroidissement 257

Passage des rapports.... 177

Portes 55

Pression d'huile-moteur 253

Régulateur de vitesse 212

Synoptique 16

Système de freinage 185

Verrouillage de la colonne de direction 195

Témoin de contrôle

Appuyer sur la pédale de frein ..... 185

Capteur de niveau d'huile moteur..... 253

ESP 185

Indicateur d'usure de la plaquette de frein. 185

Niveau d'huile-moteur : contrôle ..... 253

Passage des rapports.... 177

Régulateur de vitesse 212

Synoptique 16

Système de freinage 185

Verrouillage de la colonne de direction 195

Témoin de rappel des ceintures 81

Témoins

Catalyseur 305

Épuration des gaz d'échappement .... 305

Filtre à particules.... 305

Gestion moteur 305

Niveau de carburant 233

Ravitaillement 233

TIN 292

Tiptronic 181

Tire Mobility Set

Se reporter au kit de crevaison ..... 326

Tiroirs. 159

Toit ouvrant coulissant et relevable.... 63

Dysfonctionnement 64

Fermeture 64

Fermeture confort.... 64

Ouverture 64

Toit ouvrant coulissant/relevable

Fermeture d'urgence 315

Totalisateur général.... 19

Totalisateur kilométrique.... 19

Totalisateur partiel.... 19

Touche d'alarme dans la clé.... 44

Touche de blocage 180

Touche de verrouillage centralisé ..... 49

Touche panique.... 44

Traction 292

Traction d'une remorque 142

Conditions techniques.... 143

Extincteur 143

Traitement de la peinture.... 270

Transformations 296,302

Transmission intégrale

Chaînes à neige 290

Pneus d'hiver 289

Transport 129

Chargement de la remorque.... 147

Circulation avec le hayon ouvert ..... 130

Conduite avec une remorque.... 148

Crochet pour sac 137

Filet à bagages 138

Galerie porte-bagages.... 139, 141

Œillets d'arrimage.... 136

Poids tractés 151

Rangement des bagages.... 129

Recommandations pour la conduite .. 130

Sac à skis et à snowboard.... 136

Traction d'une remorque ..... 142

Trappe de chargement.... 135

Transport d'enfants dans le véhicule.... 101

Liste de contrôle.... 101

Trappe de chargement.... 135

Treadwear.... 292

Triangle de présignalisation 312

Trousse de premiers secours

Voir kit de premiers secours ..... 312

Type de carburant.... 240

U

Usure des pneus 286

Utilisation hivernale

Chauffage d'appoint 227

Chauffage stationnaire 227

Configuration du menu.... 30

Consommation de carburant ..... 193

Gazole d'hiver 241

Gicleurs de lave-glace dégivrants ..... 122

Lave-projecteurs.... 122

Pneus d'hiver.... 289

Préchauffage du filtre.... 242

Pression de gonflage 284

Profondeur des sculptures ..... 285

Réservoir de liquide de lave-glace .... 268

Stries formées par le sel.... 124

Traction d'une remorque ..... 142

V

Véhicule

chargé 129

Déverrouillage de l'extérieur ..... 48

Déverrouillage et verrouillage de l'intérieur 49

Reprise.... 304

Sécurisation en cas de panne. 310

Stationnement en côte 187

Stationnement en descente ..... 187

Valorisation 304

Verrouillage de l'extérieur 48

Vente du véhicule.... 4

Dans d'autres pays/continents ..... 303

Ventilation indirecte 225

Verrouillage

Après un déclenchement de sac gonflable. 47

Véhicule 48

Verrouillage centralisé 46

Alarme antivol 52

Description.... 47

Déverrouillage de l'extérieur ..... 48

Dispositif de sécurité Safe.... 51

KESSY.... 49

Ouverture individuelle de porte ..... 47

Touche de verrouillage centralisé..... 49

Verrouillage de l'extérieur 48

Verrouillage ou déverrouillage de l'intérieur 49

Vitesse maximale 40

Volant

Voyages à l'étranger

Liste de contrôle 34,35

Projecteurs.... 114

X

XDS

Se reporter au blocage électronique de différentiel (EDS) 189

Volkswagen AG œuvre en permanence au perfectionnement de tous ses types et modèles. Nous vous remercions de votre compréhension, des modifications de l'ensemble de livraison étant en effet possibles à tout moment, que ce soit sur le plan de la forme, de l'équipement ou de la technique. Les indications concernant l'ensemble de livraison, l'aspect, les performances, les cotes, les poids, la consommation de carburant, les normes et les fonctions des véhicules sont conformes aux informations disponibles à la clôture de la rédaction. Il se peut que certains équipements ne soient livrables qu'à une date ultérieure (renseignez-vous auprès de votre Partenaire Volkswagen) ou ne soient proposés que sur des marchés spécifiques. Les indications, illustrations et descriptions figurant dans la présente notice ne revêtent par conséquent aucun caractère contractuel.

Toute réimpression, reproduction ou traduction, même partielle, est interdite sans l'autorisation écrite de Volkswagen AG.

Tous droits expressément réservés au profit de Volkswagen AG, conformément à la législation sur les droits d'auteur. Sous réserve de modifications.

Imprimé en Allemagne

© Volkswagen AG

Conseil antipollution

Ce papier a été fabriqué à partir de pâte blanchie sans chlore.

Notice d'Utilisation:

Golf

Clôture de la rédaction: 18.08.2009
