MODE D'EMPLOI TDW-20 ROLAND

Installation du tdw-20 dans le td-20 16

IMPORTANT! Lire ce qui suit

avant d'entreprndre la procédure d'installation 16

IMPORTANT! Sauvegarde des données. 18

Installation de la carte d'expansion TDW-20 19

Mise à jour du TD-20 à l'aide de la carte CompactFlash......21

Procédure d'installation

1. Vérifier le contenu de l'emballage pour s'assurer d'avoir la carte d'expansion, un tournevis (pour retirer la plaque à l'arrière du TD-20), l'outil de verrouillage (pour fixer la carte d'expansion) et la carte CompactFlash. Laisser la carte d'expansion dans son emballage jusqu'au moment de l'installer.
2. Faire une copie de sauvegarde des données (lire attentivement la p. 18).
3. Installer la carte d'expansion TDW-20 (p. 19).
4. Mettre à jour le TD-20 (p. 21).

Carte compactflash jointe

• NE PAS utiliser avec un ordinateur AVANT d'avoir exécuté la procédure de mise à jour.

Faire une copie de sauvegarde des données originales du TD-20!

• Enregistrer les données sur la carte CompactFlash avant d'installer le TDW-20. Lors de l'exécution d'une mise à jour, toutes les données et tous les paramètres enregistrés sur le TD-20 sont supprimés. C'est pourquoit il est important de faire une copie de sauvegarde des données et des paramètres sur une carte CompactFlash avant de procéder à la mise à jour. Si la carte CompactFlash jointe au TDW-20 est utilisée, elle doit être insérée UNIQUÉMENT APRES que l'appareil a été mis sous tension. Sinon, le dispositif de mise à jour de la carte s'ouvrira automatiquement.

Compatibilité des données

• Les données créées sur le TD-20 original et les copies de sauvegarde enregistrées sur une carte CompactFlash peuvent être utilisées avec un TD-20 équipé d'une carte d'expansion.
• Les batteries originales du TD-20 réglées en usine peuvent être utilisées avec un TD-20 équipé d'une carte d'expansion.
• Les données créées avec un TD-20 équipé d'une carte d'expansion ne sont pas compatibles avec un TD-20 original.
• Le TD-20 ne fonctionne pas si le TDW-20 est retirée une fois que la mise à jour a été faite.

Précautions à prendre pour manipuler le tdw-20

L’électricité statique peut endommager les composants du TDW-20. Prendre les précautions suivantes pour le manipuler. - Avant de toucher le TDW-20, il faut toucher un objet métallique pour éliminer de façon sécuritaire l’électricité statique qui peut s’être accumulée dans le corps ou dans les vêtements. - Pour tenir le TDW-20, saisir les côtés de la carte de circuits imprimés et NE PAS toucher les composants sur la carte de circuits imprimés ni les connecteurs. - Si le TDW-20 doit être entrepris ou expédié, le placer dans le sachet d’origine (sac conducteur offrant une protection électrostatique).

• NE PAS toucher les circuits ni les connecteurs à l'intérieur du TDW-20.
• Lors de l'insertion du TDW-20, ne pas l'insérer de force dans la fente. Si l'insertion est difficile, stéreroller le TDW-20 puis reessayer. Utiliser l'outil fourni pour le verrouiller en place.
• Une fois l'installation du TDW-20 terminée, révériser le travail exécuté.
• Si un objet étranger tombe à l'intérieur du TD-20, s'adresser au détaillant, au centre de services Roland le plus proche ou à un distributeur Roland autorisé mentionnés dans la liste de la page « Information » pour faire procéder à la réparation.

Important! sauvegarde des données

• Si la carte CompactFlash fournie avec le TDW-20 est utilisé, elle doit être insérée APRÈS que l'appareil a été mis sous tension. Sinon, le dispositif de mise à jour de la carte s'ouvrira automatiquement.
• Insérer une carte CompactFlash dans la fente pour carte mémoire qui se trouve sur le panneau avant du TD-20.
• Insérer soigneusement la carte CompactFlash à fond – jusqu'à ce qu'elle soit fermement en place.
• Appuyer sur [CARD].

Les voyants [CARD] et CompactFlash s'allument. L'écran « CARD MENU » s'affiche.

• Si la carte insérée n'a jamais été utilisée avec le TD-20, l'écran affichera « Unformatted! ». Appuyer sur [CARD] et sur [F4 (FORMAT)] pour formater la carte.
• Appuyer ensuite sur [F1 (SAVE)].

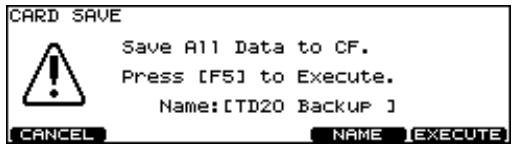

• À l'écran « CARD SAVE », utiliser [+/-] ou [VALUE] pour sélectionner la destination des données à sauvégarder.

1. Appuyer sur [F5 (SAVE)].

Pour renommer la copie de sauvegarde, appuyer sur [F4 (NAME)]. Règles appliquées : - Correction de l'orthographe : "renomer" devient "renommer". - Les éléments entre crochets et en majuscules sont conservés tels quels.

1. L'écran de confirmation s'affiche ; appuyer sur [F5 (EXECUTE)] pour enregistrer les données.

Pour annuler les commandes et ne pas faire de copie de sauvegarde, appuyer sur [F1 (CANCEL)].

1. Appuyer sur [F5 (EXECUTE)] pour enregistrer les données.

Si des données BULK DUMP sont enregistrées dans l'ordinateur

Si des données de trousSES individuelles ou toutes les données de la trousse sont enregistrées dans un ordinateur, elles doivent être chargées dans le TD-20 et enregistrées sur une carte CompactFlash AVANT de procéder à la mise à jour avec le TDW-20, pour être compatibles avec la version expansée.

Installation de la carte d'expansion tdw-20

1. Mettre le TD-20 hors tension et débrancher le câble d'alimentation de la prise.
2. Tourner le TD-20 sens dessus dessous.
3. er, déposer un coussin ou une serviette sur la surface de travail.

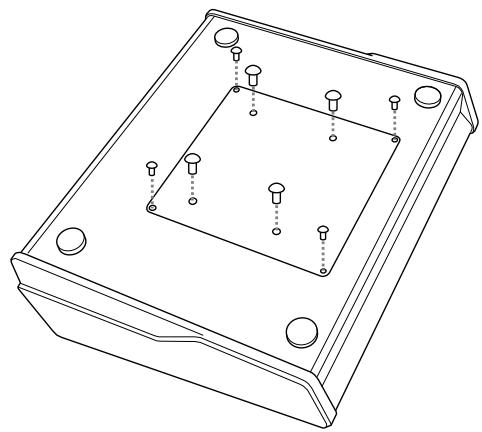

4. Retirer les huit vis (indiquées par des flèches) de la plaque inférieure. Retirer la plaque.

* Ne retirez aucune vis autre que celles qui sont indiquées par des flèches.

1. Placer les supports de la carte de circuits imprimés comme le montre l'illustration.

5. Insérer le connecteur de la carte d'expansion à fond dans le connecteur du TD-20. S'assurer que l'extrémité de chaque support de la carte de circuits imprimés dépasse des ouvertures du TDW-20.

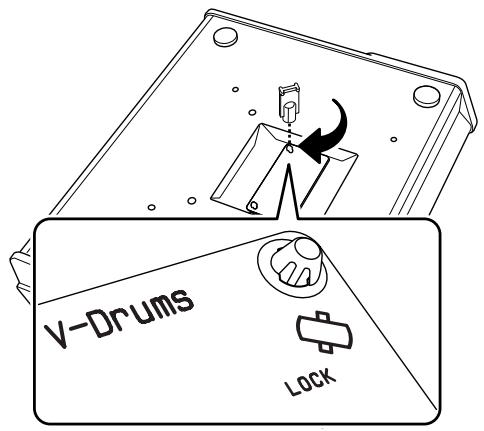

1. À l'aide de l'outil fourni avec le TDW-20, tourner les supports de la carte de circuits imprimés en position LOCK (verrouillé) pour fixer le TDW-20.

* Une fois l'installation du TDW-20 terminée, réviser le travail pour s'assurer qu'il est installé correctement et que les supports de la carte de circuits imprimés sont à la position LOCK (verrouillé).

1. Remettre le couvercle en place et le fixer à l'aide des huit vis retirées à l'étape 3.

Mise à jour du td-20 à l'aide de la carte compactflash

1. L'appareil étant hors tension, insérer la carte CompactFlash fournie dans l'emballage

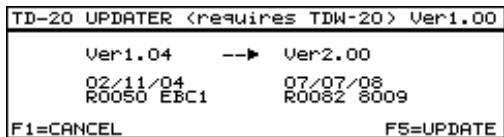

2. Mettre l'appareil sous tension ; l'écran suivant s'affiche.

1. Pour exécuter la mise à jour, appuyer sur le bouton [F5=UPDATE].
2. La mise à jour peut prendre 3 minutes.
3. Ne pas mettre l'appareil hors tension pendant la procédure de mise à jour.
4. Quand l'écran affiche « Update Completed » (mise à jour terminée), mettre le TD-20 hors tension et retarder la carte CompactFlash.
5. Remettre l'appareil sous tension et initialiser le système.

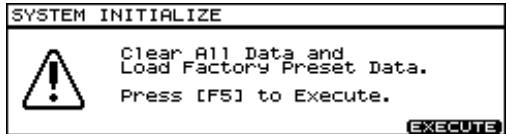

6. Pour initialiser l'appareil, appuyer sur le bouton [F5=UPDATE].
