FANTOM G8 - Synthétiseur ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Clavier synthétiseur numérique
Caractéristiques techniques principales	88 touches pondérées, synthèse à modélisation analogique, échantillonnage haute qualité
Alimentation électrique	Adaptateur secteur inclus, alimentation 9V
Dimensions approximatives	1 400 x 400 x 140 mm
Poids	22 kg
Compatibilités	Compatibilité MIDI, USB, et intégration avec DAW
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	9V DC
Puissance	Consommation maximale de 20W
Fonctions principales	Échantillonnage, séquençage, effets intégrés, enregistrement audio
Entretien et nettoyage	Utiliser un chiffon doux, éviter les produits chimiques agressifs
Pièces détachées et réparabilité	Disponibilité des pièces détachées via le service après-vente Roland
Sécurité	Utiliser uniquement l'adaptateur fourni, éviter l'humidité
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - FANTOM G8 ROLAND

Comment allumer le Roland Fantom G8 ?

Pour allumer le Roland Fantom G8, branchez l'adaptateur secteur à l'appareil, puis appuyez sur le bouton d'alimentation situé à l'arrière de l'instrument.

Comment réinitialiser le Roland Fantom G8 aux paramètres d'usine ?

Pour réinitialiser le Fantom G8, maintenez enfoncé le bouton 'Exit' tout en allumant l'instrument, puis suivez les instructions à l'écran pour confirmer la réinitialisation.

Pourquoi le son du Roland Fantom G8 est-il faible ?

Vérifiez le niveau de volume principal et le volume des canaux individuels. Assurez-vous également que les câbles audio sont correctement branchés et que votre amplificateur ou vos haut-parleurs fonctionnent correctement.

Comment importer des samples dans le Roland Fantom G8 ?

Connectez une clé USB contenant vos samples au port USB du Fantom G8. Accédez au menu 'Sample' et sélectionnez 'Importer' pour charger vos fichiers dans l'instrument.

Le Roland Fantom G8 ne s'allume pas, que faire ?

Assurez-vous que l'adaptateur secteur est correctement branché et que la prise fonctionne. Testez avec un autre adaptateur si possible. Si le problème persiste, contactez le service technique.

Comment mettre à jour le firmware du Roland Fantom G8 ?

Téléchargez la dernière version du firmware depuis le site officiel de Roland, copiez le fichier sur une clé USB, puis insérez-la dans le Fantom G8. Accédez au menu 'Mise à jour' pour installer le nouveau firmware.

Comment utiliser les effets sur le Roland Fantom G8 ?

Sélectionnez le canal que vous souhaitez modifier, accédez au menu 'Effets' et choisissez les effets que vous souhaitez appliquer. Ajustez les paramètres selon vos préférences.

Comment sauvegarder mes réglages sur le Roland Fantom G8 ?

Accédez au menu 'Sons' ou 'Performance', sélectionnez le réglage que vous souhaitez sauvegarder, puis choisissez l'option 'Sauvegarder' pour enregistrer votre configuration sur la mémoire interne ou sur une clé USB.

Les touches du Roland Fantom G8 ne fonctionnent pas, que faire ?

Vérifiez si le mode 'Local' est activé. Si cela ne résout pas le problème, essayez de redémarrer l'instrument. Si le problème persiste, il peut être nécessaire de contacter le service après-vente.

Comment configurer le Roland Fantom G8 pour l'enregistrement MIDI ?

Connectez le Fantom G8 à votre ordinateur via un câble USB. Ouvrez votre logiciel de musique, configurez-le pour reconnaître le Fantom G8 comme périphérique MIDI, et vous pourrez alors enregistrer vos performances.

MODE D'EMPLOI FANTOM G8 ROLAND

Installation de la carte d'expansion Wave....310

Précautions à prendre lors de l'installation d'une carte d'expansion Wave....310

Installation d'une carte d'expansion Wave....310

Retrait d'une carte d'expansion....311

Configuration de la carte d'expansion installée....311

Expanding the DIMM Memory 312

Ajouter de la mémoire ....314

Précautions à prendre lors de l'ajout de mémoire....314

Installation du module de mémoire....314

Retrait du module de mémoire ....315

TVF (Time Variant Filter)

TVF ENV (TVF Envelope)

TVF Env Depth

TVF Depth (LFO1/LFO2 TVF Depth) ★

TVF ENV: TVF envelope

TVF Env Time 1-4 (TVF Envelope Time 1-4)

Fantom-G6/G7 : bottom

Un maximum de deux cartes d'expansion optionnelles (série ARX; vendues séparément) peuvent être installées dans le Fantom-G.

Précautions à prendre lors de l'installation d'une carte d'expansion Wave

- Veuillez suivre attentivement les instructions suivantes quand vous manipulez la carte afin d'éviter tout risque d'endommagement des pièces internes par l'électricité statique.

- Toujours toucher un objet métallique relié à la terre (comme un tuyau par exemple) avant de manipuler la carte pour vous décharger de l'électricité statique que vous auriez pu accumuler.

- Lorsque vous manipulez la carte, la tenir par les côtés. Évitez de toucher aux composants ou aux connecteurs.

- Conservez le sachet d'origine dans lequel était la carte lors de l'envoi et remettez la carte dedans si vous devez la ranger ou la transporter.

- Utilisez un tournevis de type Phillips de la taille adaptée à celle des vis (tournevis numéro 2). Un tournevis inadéquat peut endommager la tête de la vis.

- Pour retirer une vis, tourner le tournevis dans le sens contraire des aiguilles d'une montre. Pour serrer les vis, tourner le tournevis dans le sens des aiguilles d'une montre.

- Pour installer les cartes d'expansion Wave, retirer uniquement les vis mentionnées.

• Assurez-vous que les vis retirées ne tombent pas dans le Fantom-G.

- Ne pas laisser le panneau de protection avant detache. S'assurer de l'avoir rattacher après avoir installe le disque dur.

- Faites attention de ne pas vous couper sur l'ouverture d'installation de la carte.

- Ne pas toucher aux circuits imprimés ou aux connecteurs.

- Ne jamais forcer lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et recommencez l'installation.

- Quand l'installation de la carte de circuits imprimés est terminée, revérifiez si tout est bien installé.

- Toujours éteindre et débrancher l'appareil avant de commencer l'installation de la carte. (ARX series).

- N'installez que les cartes de circuits imprimes spécifiées (ARX series). Enlevez seulement les vis indiquées.

- Lorsque vous déposez le Fantom-G face vers le bas, placez des piles de journaux ou de magazines sous les quatre coins (ou des deux côtés) pour le soutenir. Ainsi, les boutons, manettes et autres pièces ne seront j

- Il faut au moins deux personnes pour soulever et tourner le Fantom-G8 sens dessus-dessous de manière sécuritaire. Il faut s'assurer d'avoir une bonne prise et de tenir fermement l'appareil pour éviter les blessures et les dommages à l'appareil.

- En plaçant l'appareil sens dessus dessous, manipulez-le avec soin pour éviter de l'échapper, de le laisser tomber ou de se renverser.

Installation d'une carte d'expansion Wave

Retirer le panneau inférieur avant d'installer les cartes d'expansion. Les cartes peuvent être installées dans les fentes EXP 1 et EXP 2.

1. Avant d'installer la carte d'expansion Wave, coupez l'alimentation du Fantom-G et de tous les appareils branchés, et débranchez tous les câbles du Fantom-G, y compris le câble d'alimentation.

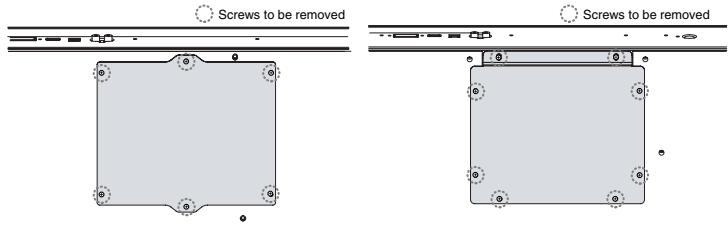

2. Sur les modèles Fantom-G, retirer uniquement les vis illustrées dans le schéma ci-dessous et retirer le couvercle.

Fantom-G6/G7 : Panneau inférieur

Vis à enlever

Fantom-G8 : Panneau inférieur

Vis à enlever

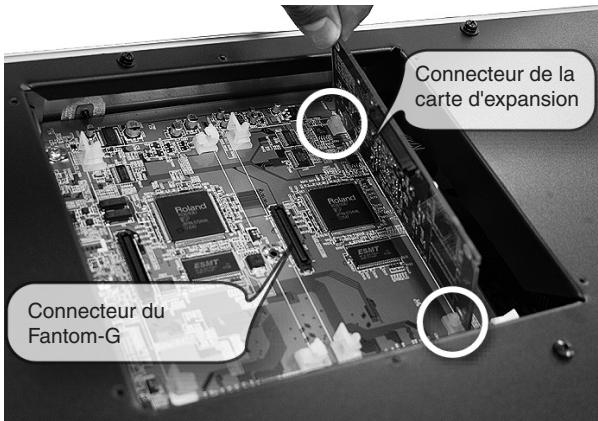

1. Insérer les deux languettes de l'instrument dans les ouvertures de la carte d'expansion de façon à ce que les connecteurs de l'instrument et la carte d'expansion soient alignés.

Connecteur du Fantom-G Connecteur de la carte d'expansion

* Ne pas toucher aux circuits imprimés ni aux points de terminaison des connexions.

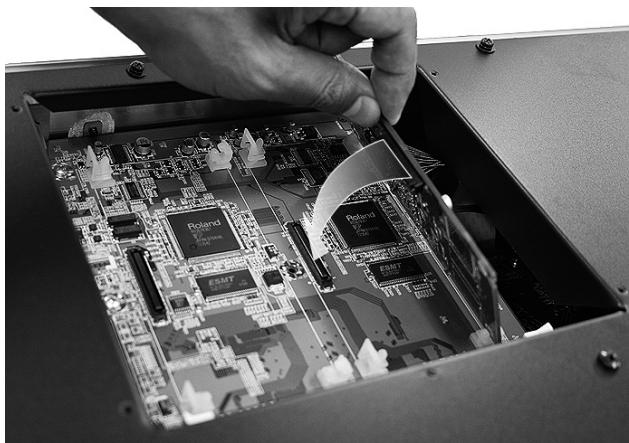

4. Installer la carte d'expansion en appuyant dans la direction montrée sur la photo.

* Ne jamais user de force excessive pour installer une carte de circuits imprimés. Si elle ne s'ajuste pas adéquatement au premier essai, la retirer et essayer à nouveau.

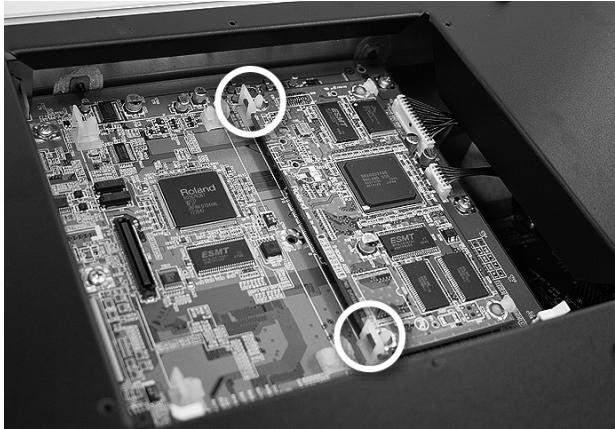

1. Appuyer fermement vers l'intérieur jusqu'à ce que les languettes soient bloquées dans les ouvertures de la carte d'expansion.

1. Remettez le couvercle en place à l'aide des vis retirées à l'étape 2.

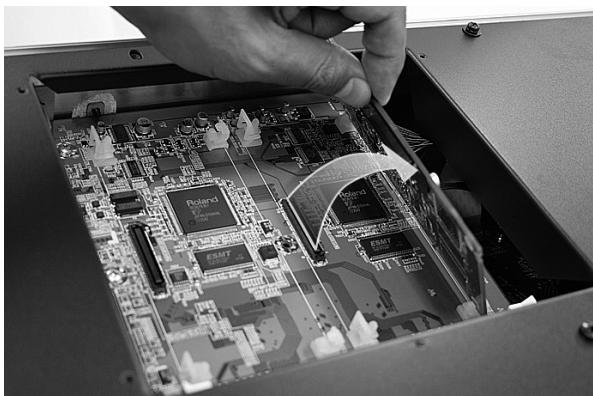

Retrait d'une carte d'expansion

Pour retirer une carte d'expansion, suivre le processus inverse du processus d'insertion.

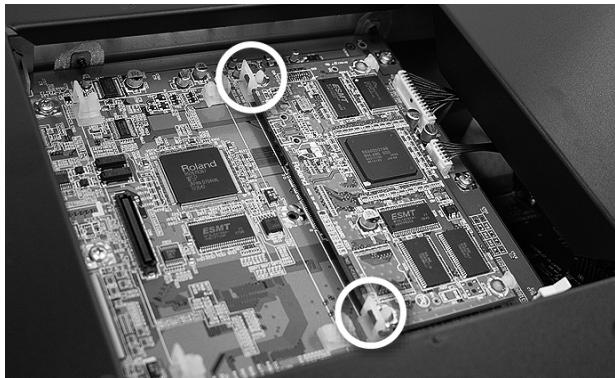

1. Déverrouiller les languettes du Fantom-G.

1. Soulever lentement la carte d'expansion sans l'incliner.

1. Retirer la carte d'expansion en inversant l'étape 3 du processus d'installation.

2. Fixer le couvercle en inversant l'étape 2 du processus d'installation.

Configuration de la carte d'expansion installée

Une fois l'installation de la carte d'expansion dans le Fantom-G terminée, il faut procéder comme suit.

MEMO

Cette procédure ne doit être faite qu'une seule fois, soit lorsque l'appareil est mis sous tension après l'insertion d'une carte d'expansion.

1. Mettre l'appareil sous tension de la façon décrite à la rubrique "Turning On the Power" (p. 28).
2. Au démarrage du Fantom-G, un message s'affichera pour confirmer la présence de la carte d'expansion installée récemment. Appuyer sur [F8(Exécuter)] pour exécuter le processus de confirmation.
   Pour annuler la procédure, appuyez sur [F7(Annuler)].

NOTE

Si l'écran de confirmation ne s'affiche pas lors du premier démarrage après l'installation de la carte d'expansion, il est possible qu'elle ne soit pas détectée correctement. Réinstaller alors la carte d'expansion correctement.

NOTE

Ce processus exige plusieurs minutes. Ne jamais couper l'alimentation avant que le processus de confirmation ne soit terminé.

1. Quand l'écran indique que l'installation est terminée, mettre l'appareil hors tension, et le remettre sous tension.

Cela met fin au processus d'installation.

cf.

Pour des renseignements détaillés sur l'utilisation de la carte d'expansion, se reporter au manuel qui l'accompagne.

Fantom-G6/G7 : bottom

Fantom-G8 : bottom

Le Fantom-G est livré avec une mémoire de 32 Mo dans laquelle les échantillons audio peuvent être chargés. Toutefois, dans certains cas, une mémoire de 32 Mo sera insuffisante pour charger de grandes quantités de données. Il faudra alors ajouter des modules de mémoire vendus séparément (DIMM). La mémoire est extensible jusqu'à 128/256/512 Mo/1 GB.

Avant d'ajouter de la mémoire, consulter le détaillant, le centre de service Roland le plus proche ou un distributeur autorisé Roland.

Spécifications des modules de mémoire (DIMM) qui peuvent être utilisés

Hauteur de la carte: 40 mm ou moins

NOTE

Il a été confirmé que le Fantom-G fonctionne avec la mémoire standard possédant les spécifications ci-dessus. Nous ne pouvons toutefois pas certifier que toutes les mémoires possédant ces spécifications fonctionneront correctement. Il faut se rappeler que même si les spécifications sont identiques, des différences dans la conception du module de mémoire ou les conditions d'utilisation peuvent faire en sorte qu'il n'est pas possible d'utiliser le module de mémoire.

Précautions à prendre lors de l'ajout de mémoire

• Veuillez suivre attentivement les instructions suivantes quand vous manipulez la carte afin d'éviter tout risque d'endommagement des pièces internes par l'électricité statique.
• Toujours toucher un objet métallique relié à la terre (comme un tuyau par exemple) avant de manipuler la carte pour vous décharger de l'électricité statique que vous auriez pu accumuler.
• Lorsque vous manipulez la carte, la tenir par les côtés. Évitez de toucher aux composants ou aux connecteurs.
• Conservez le sachet d'origine dans lequel était la carte lors de l'envoi et remettez la carte dedans si vous devez la ranger ou la transporter.
• Utilisez un tournevis de type Phillips de la taille adaptée à celle des vis (tournevis numéro 2). Un tournevis inadéquat peut endommager la tête de la vis.
• Pour retirer une vis, tourner le tournevis dans le sens contraire des aiguilles d'une montre. Pour serrer les vis, tourner le tournevis dans le sens des aiguilles d'une montre.
• Assurez-vous que les vis que vous retirez ne tombent pas à l'intérieur du Fantom-G.
• Faites attention de ne pas vous couper sur le bord du couvercle ou de l'ouverture lorsque vous retirez le couvercle.
• Ne pas toucher aux circuits imprimés ou aux connecteurs.

• Ne jamais forcer lors de l'installation de la carte de circuits imprimés. Si la carte s'ajuste mal au premier essai, enlevez la carte et recommencez l'installation.

• Quand l'installation de la carte de circuits imprimés est terminée, revérifiez si tout est bien installé.

• Avant de procéder à l'installation d'un module DIMM, il faut toujours mettre l'unité hors tension et débrancher le câble d'alimentation.
• Installez uniquement le module DIMM spécifié. Retirez uniquement les vis spécifiées.
• Lorsque vous déposez le Fantom-G face vers le bas, placez des piles de journaux ou de magazines sous les quatre coins (ou des deux côtés) pour le soutenir. Ainsi, les boutons, manettes et autres pièces ne seront p
• Il faut au moins deux personnes pour soulever et tourner le Fantom-G8 sens dessus-dessous de manière sécuritaire. Il faut s'assurer d'avoir une bonne prise et de tenir fermement l'appareil pour éviter les blessures et les dommages à l'appareil.
• En plaçant l'appareil sens dessus dessous, manipulez-le avec soin pour éviter de l'échapper, de le laisser tomber ou de se renverser.
• Une fois l'installation du module terminée, remettez le couvercle en place.

Installation du module de mémoire

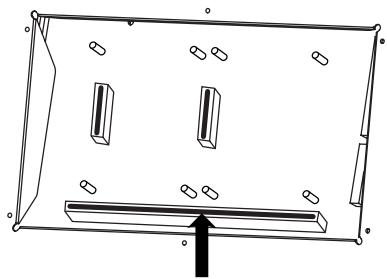

Installez le module de mémoire après avoir retiré le couvercle inférieur.

1. Avant d'installer la mémoire additionnelle, mettez hors tension le Fantom-G et tous les périphériques connectés et débranchez tous les câbles, y compris le câble d'alimentation du Fantom-G.
2. Sur les modèles Fantom-G, retirer uniquement les vis illustrées dans le schéma ci-dessous et retirer le couvercle.

Fantom-G6/G7 : Panneau inférieur

Vis à enlever

Fantom-G8 : Panneau inférieur

Vis à enlever

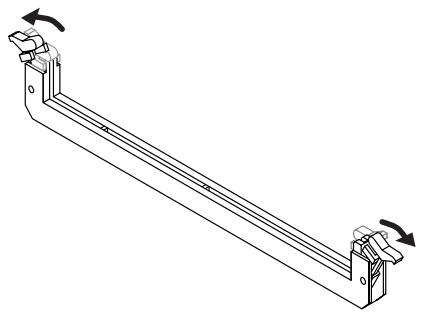

1. Appuyez sur les clips blancs à l'extrémité de la prise qui devraient être orientés vers le bas.

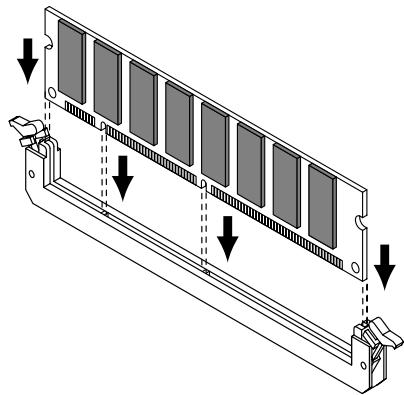

1. Prenez bien note de l'emplacement et de l'orientation de l'encoche du module de mémoire et insérez-le verticalement à l'intérieur des guides qui se trouvent de chaque côté de la prise.

* Si vous éprouvez de la difficulté à insérer le module de mémoire, inclinez-le légèrement et insérez une extrémité à la fois.

1. Ramenez les clips blancs vers le haut et appuyez dessus jusqu'à ce que le module de mémoire soit verrouillé en place.

1. À l'aide des vis retirées à l'étape 2, remettez le couvercle en place.

Retrait du module de mémoire

Pour retirer le module de mémoire, procédez à l'inverse de la procédure d'installation.

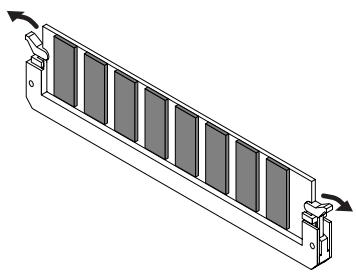

1. Appuyez simultanément, vers l'extérieur, sur les clips blancs situés aux extrémités de la prise.

1. Retirez le module de mémoire de la prise.

TVF (Time Variant Filter) 32

TVF Cutoff Key follow 99

TVF Depth (LFO1/LFO2 TVF Depth) 104

TVF Env 124

TVF ENV (TVF Envelope) 100

TVF Env Depth 100,124

TVF Env Level 0–4 100

TVF Env Level 0–4 (TVF Envelope Level 0–4) ...... 124

TVF Env Time 1 Velocity Sens 99, 123

TVF Env Time 1–4 100

TVF Env Time 1–4 (TVF Envelope Time 1–4) ...... 124

TVF Env Time 4 Velocity Sens 99,123

TVF Env Time Key Follow 100

TVF Env Velocity Curve 99,123

TVF Env Velocity Sens 99,123

TVF/TVF Env 98,122

Type 75
