CY-12R - Batterie électronique ROLAND - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pad de cymbale pour batterie électronique
Marque	Roland
Modèle	CY-12R
Diamètre	12 pouces (30,5 cm)
Poids	Environ 1,2 kg
Matière de la surface	Caoutchouc moulé avec capteurs piézoélectriques
Nombre de zones	2 (bow et edge) avec fonction choke
Connectique	Jack 6,35 mm TRS stéréo
Alimentation	Alimenté par le module de batterie via le câble jack (alimentation fantôme)
Montage	Tige de cymbale standard (diamètre 6,35 mm) avec écrou de serrage
Compatibilité modules	Roland TD-4, TD-6, TD-9, TD-11, TD-12, TD-15, TD-17, TD-20, TD-25, TD-27, TD-30, TD-50 et compatible V-Drums
Polyphonie	Jusqu'à 2 voix simultanées (bow et edge)
Détection de vélocité	Oui, sur les deux zones
Fonction choke	Oui, en saisissant le bord de la cymbale
Niveau sonore	Silencieux (jeu électronique)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Éviter les solvants et l'humidité excessive.
Sécurité	Ne pas exposer à des chocs violents ou à des températures extrêmes. Utiliser uniquement avec des modules compatibles.
Pièces détachées et réparabilité	Pièces de rechange disponibles chez les revendeurs agréés Roland. Réparation par un technicien qualifié recommandée.
Accessoires inclus	Câble jack stéréo (1,5 m), écrou de serrage, clé de réglage
Garantie	2 ans (selon législation en vigueur)

FOIRE AUX QUESTIONS - CY-12R ROLAND

Comment brancher le CY-12R sur un module Roland?

Utilisez un câble jack stéréo (TRS) de 6,35 mm. Branchez une extrémité dans la prise CRASH ou RIDE du module (selon l'usage) et l'autre extrémité dans le CY-12R. Assurez-vous que le module est éteint pendant le branchement.

Pourquoi ma cymbale ne détecte-t-elle pas le bord?

Vérifiez que le câble est correctement inséré et que le module est configuré pour une cymbale à deux zones. Dans le menu de déclenchement du module, sélectionnez le type de pad CY-12R ou CY-12C. Ajustez la sensibilité si nécessaire.

Comment régler la sensibilité du CY-12R?

Accédez au menu TRIGGER de votre module Roland. Sélectionnez la zone correspondante (CRASH ou RIDE) et ajustez les paramètres de sensibilité (SENS), seuil (THRESHOLD) et courbe de vélocité (VELOCITY CURVE). Utilisez les valeurs par défaut recommandées pour le CY-12R.

Que faire si la fonction choke ne fonctionne pas?

Assurez-vous que le câble est en bon état et correctement branché. La fonction choke nécessite de saisir fermement le bord de la cymbale après avoir frappé. Vérifiez que le paramètre CHOKE est activé dans le module. Si le problème persiste, testez avec un autre câble.

Puis-je monter le CY-12R sur un pied de cymbale acoustique?

Oui, le CY-12R est conçu pour les tiges de cymbale standards d'un diamètre de 6,35 mm. Fixez-le avec l'écrou de serrage fourni. Évitez de trop serrer pour ne pas endommager le pad.

Le CY-12R est-il compatible avec les modules d’autres marques?

La compatibilité n'est garantie qu'avec les modules Roland. Cependant, il peut fonctionner avec d'autres modules acceptant un déclencheur piézoélectrique à deux zones via une entrée TRS. Les réglages de sensibilité devront être adaptés.

Comment nettoyer la surface du CY-12R?

Utilisez un chiffon doux légèrement humide (eau claire) pour essuyer la surface en caoutchouc. N'utilisez jamais de produits chimiques, d'alcool ou de solvants. Séchez avec un chiffon sec. Nettoyez régulièrement pour éviter l'accumulation de poussière.

Quelle est la différence entre les modèles CY-12R et CY-12C?

Le CY-12R est une cymbale ride avec deux zones (bow et edge) et fonction choke. Le CY-12C est une cymbale crash similaire mais avec une sensibilité et un son optimisés pour les crashs. Les deux utilisent la même technologie de détection.

Puis-je utiliser le CY-12R comme cymbale splash?

Oui, vous pouvez assigner n'importe quel son de cymbale (splash, crash, ride) via le module. Le CY-12R peut être utilisé pour tout type de cymbale en fonction du réglage du module.

Que faire si une zone du pad ne répond plus?

Vérifiez d'abord le câble et les connexions. Testez le pad sur une autre entrée du module. Si le problème persiste, le capteur interne peut être défectueux. Contactez un centre de service agréé Roland pour une réparation.

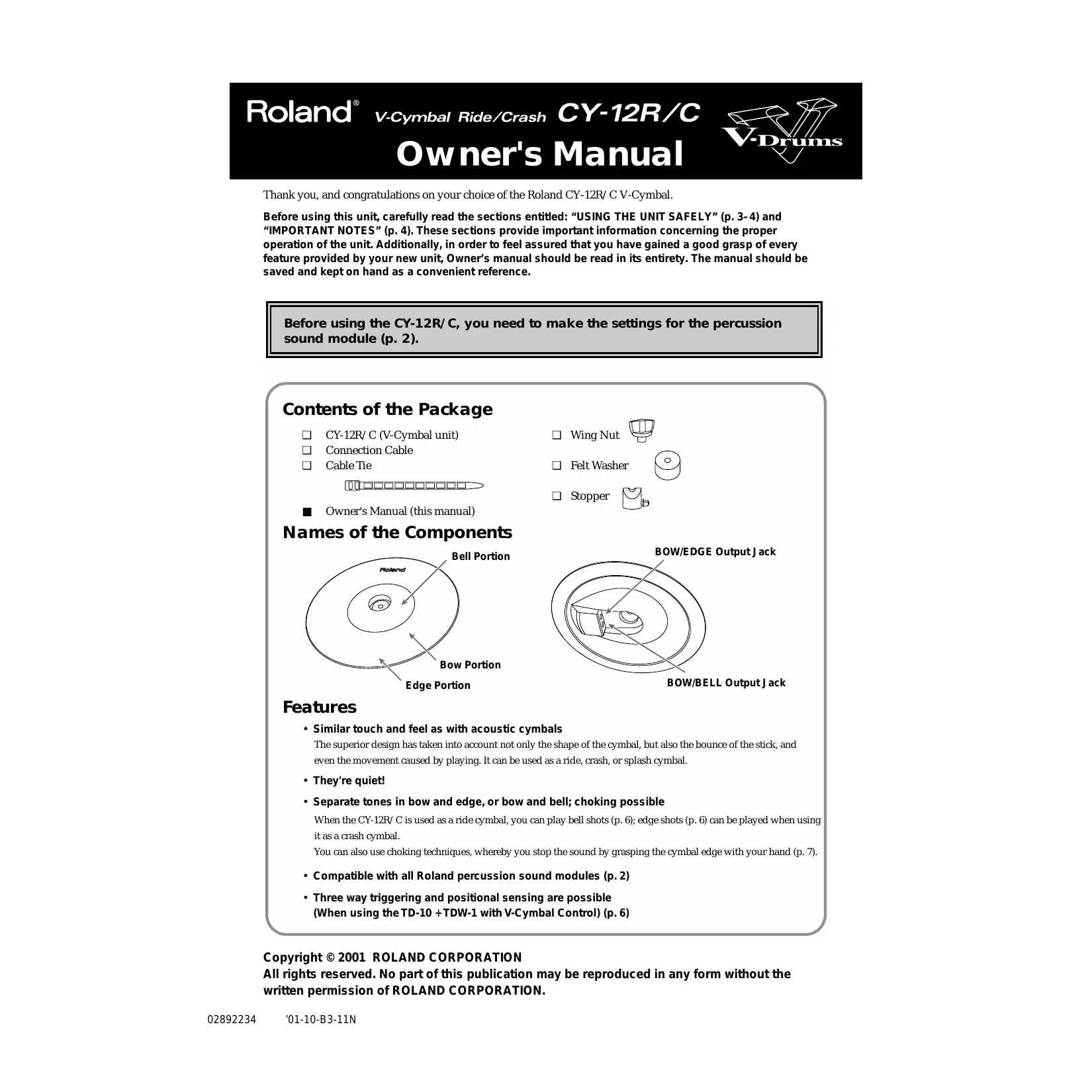

MODE D'EMPLOI CY-12R ROLAND
