Type de produit	Amplificateur 2 canaux
Marque	Audison
Modèle	SRX 2 1
Puissance de sortie RMS (4 ohms)	2 x 100 W
Puissance de sortie RMS (2 ohms)	2 x 150 W
Puissance max	2 x 200 W
Impédance compatible	2 - 8 ohms
Réponse en fréquence	10 Hz - 30 kHz
Rapport signal/bruit	> 90 dB
Taux de distorsion harmonique	< 0,05 %
Filtre intégré	Passe-haut / passe-bas réglable
Gain ajustable	Oui
Entrées haut niveau	Oui (avec détection auto)
Alimentation	12 V DC (batterie véhicule)
Fusible	25 A (AGC)
Dimensions (L x H x P)	210 x 45 x 150 mm
Poids	1,2 kg
Entretien	Nettoyer avec un chiffon sec ; éviter l'humidité
Sécurité	Protection contre courts-circuits, surchauffe et surtension
Pièces détachées	Fusible de rechange inclus ; connecteurs non fournis
Réparabilité	Confier à un professionnel agréé
Garantie	2 ans

FOIRE AUX QUESTIONS - SRX 2 1 AUDISON

Comment brancher l'amplificateur SRX 2 1 sur une autoradio ?

Utilisez un câble RCA de l'autoradio vers les entrées de l'amplificateur. Si votre autoradio n'a pas de sortie RCA, utilisez les entrées haut niveau en connectant les fils de haut-parleur directement. Assurez-vous de brancher le REM (télécommande) au fil de commande de l'autoradio.

Quelle puissance de haut-parleur est recommandée pour cet ampli ?

Pour un fonctionnement optimal, choisissez des haut-parleurs dont la puissance RMS est comprise entre 50 et 150 W par canal. L'impédance doit être de 2 à 8 ohms. Un subwoofer de 2 ou 4 ohms peut être branché en ponté (mono) pour une puissance plus élevée.

Puis-je utiliser l'ampli SRX 2 1 avec une autoradio d'origine sans sortie préampli ?

Oui, l'amplificateur dispose d'entrées haut niveau (haut-parleur) qui acceptent directement le signal des sorties d'origine. Branchez les fils de haut-parleur de l'autoradio sur le connecteur d'entrée haut niveau, sans nécessité d'adaptateur.

Comment régler le gain de l'amplificateur ?

Mettez la musique à fort volume sur l'autoradio (sans distorsion). Tournez le potentiomètre de gain progressivement jusqu'à entendre une légère distorsion, puis reculez légèrement. Évitez de pousser le gain au maximum pour préserver la qualité sonore et l'amplificateur.

Que faire si l'amplificateur ne s'allume pas ?

Vérifiez d'abord la connexion d'alimentation (12V, masse, REM). Assurez-vous que le fusible de l'ampli n'est pas grillé. Si le REM n'est pas connecté ou ne reçoit pas de signal, l'ampli reste éteint. Contrôlez également la tension de la batterie.

Comment configurer le filtre passe-haut/passe-bas ?

L'amplificateur dispose d'un sélecteur HP/LP. Pour les haut-parleurs médium/aigus, utilisez le filtre passe-haut (HP) en réglant la fréquence de coupure autour de 80-120 Hz. Pour un subwoofer, utilisez le filtre passe-bas (LP) avec une fréquence de 50-80 Hz. Ajustez selon vos préférences.

Puis-je brancher un subwoofer sur cet ampli ?

Oui, vous pouvez utiliser l'ampli en mode ponté (bridge) pour fournir une puissance mono à un subwoofer. Connectez le positif du subwoofer à la borne positive du canal gauche et le négatif à la borne négative du canal droit (ou selon le schéma du manuel). L'impédance minimale en ponté est de 4 ohms.

Comment connecter plusieurs amplificateurs SRX 2 1 ?

Vous pouvez cascader les amplis en reliant la sortie pré-out (si disponible) du premier ampli à l'entrée du second. Sinon, utilisez un répartiteur RCA. L'alimentation doit être dimensionnée pour la consommation totale : calculez le courant nécessaire et utilisez des câbles de section adaptée.

Quelle section de câble d'alimentation est requise ?

Pour une longueur standard (5 mètres), utilisez du câble de 4 mm² (environ 12 AWG) pour l'alimentation positive et la masse. Si la distance est plus longue ou si vous installez plusieurs amplis, optez pour du 6 mm² (10 AWG). Le fusible principal doit être de 25 A minimum.

Comment résoudre les parasites ou ronflettes ?

Assurez-vous que le câble RCA est éloigné des câbles d'alimentation. Vérifiez que la masse de l'amplificateur est de bonne qualité (contact propre sur la carrosserie). Installez un filtre antiparasite sur l'alimentation si nécessaire. Évitez de partager la masse avec d'autres appareils.

MODE D'EMPLOI SRX 2 1 AUDISON

audison

www.audison.com

ADVANCED MANUAL

Specifications

Control panel and terminals

Inputs / Outputs / Functions
Power Outputs
Power Supply

Specifications

Configuration table

Conf.	AMP IN STEREO		PRE OUT only with SPEAKER IN
1		Full	Full
2		Hi-pass	Full
3		Lo-pass	Full

Conf.	AMP IN STEREO		PRE OUT only with SPEAKER IN
1		Full	Full
2		Hi-pass	Full
3		Lo-pass	Full

	Stereo	Mono
	OUTMODEMono(N 8)Stereo	OUTMODEMono(N 8)Stereo	OUTMODEMono(N 8)Stereo
INPUT	L & R	L & R	R
FILTER	BYPASSHI/LO-PASS	LO-PASS24 dB	BY/HI-PASS12 dB
PRE OUTonly withSPEAKER IN	L & RBYPASS	L & RBYPASS	RBYPASS
AMP	L & R	L + RFILTERED	MONO BY/HI-PASS

Conf.	AMP IN STEREO		PRE OUT only with SPEAKER IN
1		Full	Full
2		Hi-pass	Full
3		Lo-pass	Full

Conf.	AMP IN STEREO		PRE OUT only with SPEAKER IN
1		Full	Full
2		Hi-pass	Full
3		Lo-pass	Full

INPUTS

Pre in Stereo

INPUTS

Pre in Mono

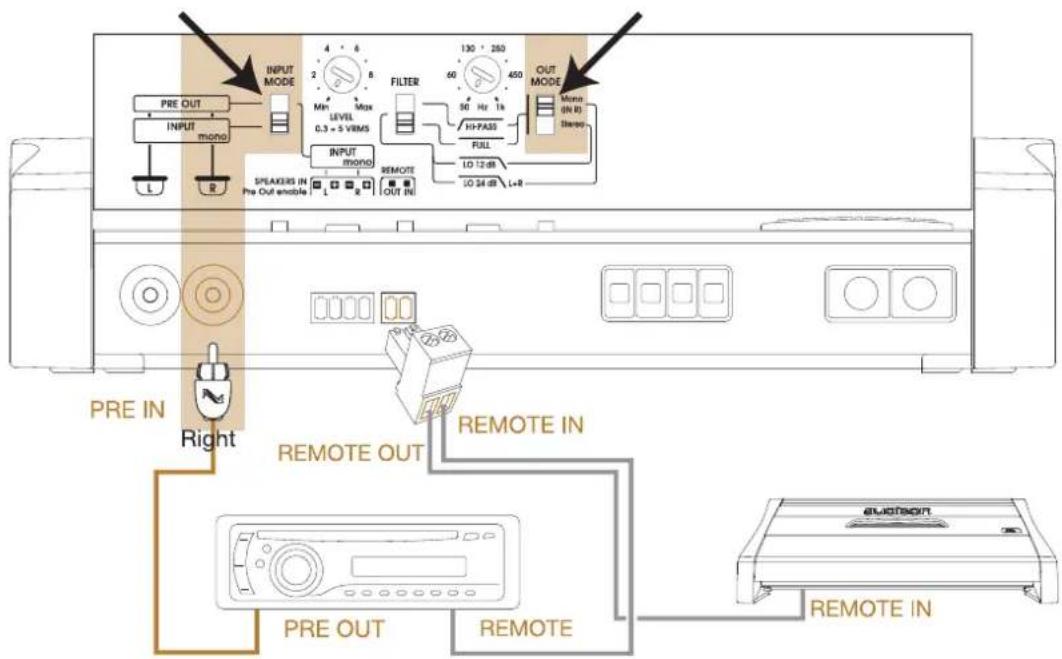

Inputs / Outputs

Pre out stereo with Speaker in stereo / Amp stereo

Inputs / Outputs

Pre out stereo with Speaker in stereo / Amp mono (L + R)

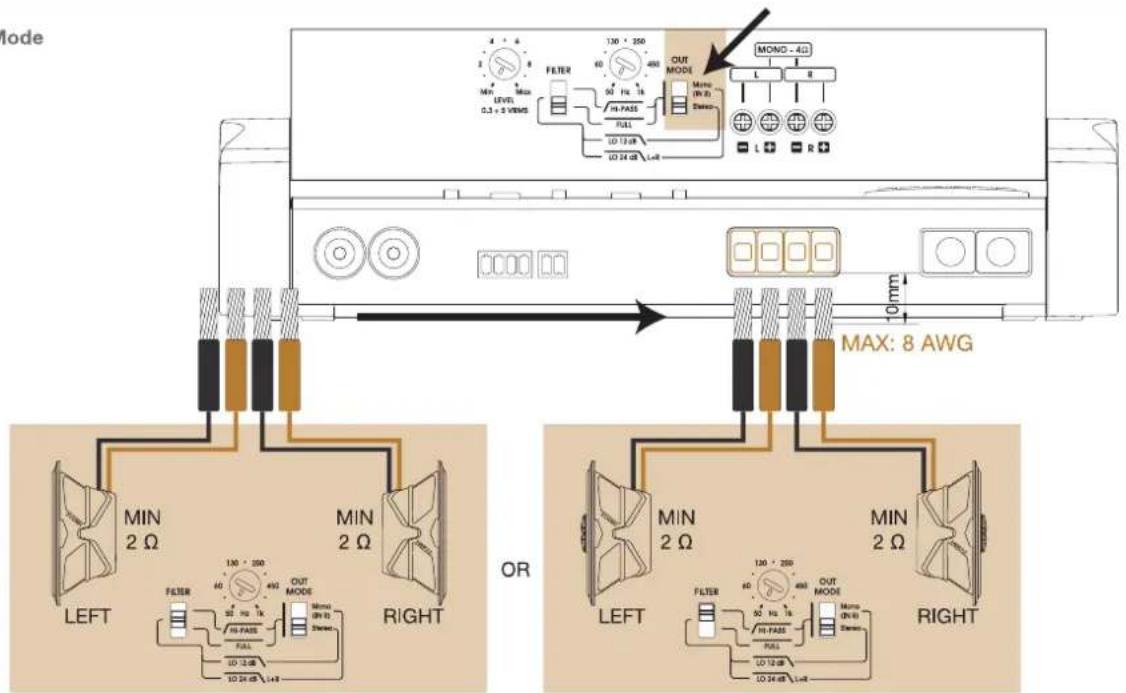

Power outputs

Stereo Mode

Example: Low-pass
Example: Hi-pass

Power outputs

MONO Mode

Functions

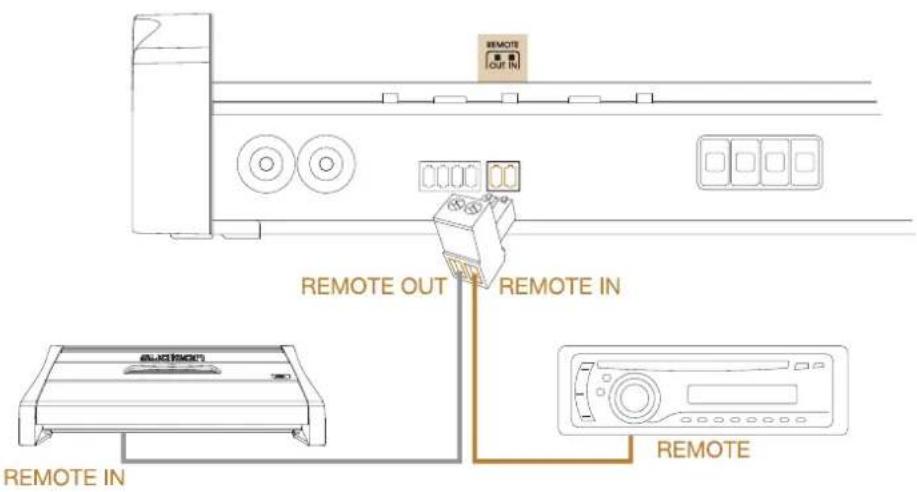

Remote

Technical Specifications

Power Supply

Voltage:	11÷15 VDC
Minimum idling current:	0.6 A
Idling current when off:	0.02 mA
Remote IN Voltage:	7÷15 VDC (1 mA)
Remote OUT Voltage:	12 VDC (15 mA)
Internal Fuse (AFS):	15 A
Consumption @ 14.4 VDC(Max Musical Power):	15 A

Inputs/Outputs/Filters

Inputs		Pre / Speaker
Outputs		Pre
Stereo Filter	Bypass / Hi-pass / Lo-pass: 50 ÷1k Hz @ 12 dB/Oct.
Mono Filter	Bypass / Hi-pass 12 dB/Oct. / Lo-pass 24 dB/Oct. : 50 ÷1k Hz

Size

BxLxH mm	216 x 370 x 56
BxLxH inches	8n/2 × 14n/16 × 2n/4
Weight kg	3,70
Weight lb	8.16

Amplifier stage

Distortion-THD (1 kHz@4Ω):	0.06 %
Bandwidth (-3 dB):	5÷50kHz
S/N ratio (A weighted@1V):	106 dB
Damping factor (1 kHz@4Ω):	200
Pre-In sensitivity:	0.3÷5 V
Speaker-In sensitivity:	1÷15 V
Pre-In impedance:	15k Ω
Speaker-In impedance:	100 Ω
Load impedance (MIN):
2 Ch	2 Ω
1 Ch	4 Ω
Output power (RMS) @14.4 VDC; THD 1%:
2 Ch	80 W×2 (4Ω)
2 Ch	110 W×2 (2Ω)
1 Ch	220 W×1 (4Ω)

CEA 2006-A RATINGS

OUTPUT Power(4Ω, ≤1% THD+N, 14.4 Volts):	80 W x 2 Ch
S/N ratio (ref. 1W output):
80 W Channels:	83 dBA
