KP 958 MSX - Cuisinière INDESIT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cuisinière électrique
Marque	Indesit
Modèle	KP 958 MSX
Dimensions (L x H x P)	95 x 90 x 60 cm (approximatif)
Poids	Environ 55 kg
Alimentation électrique	230 V / 50 Hz, puissance totale max 10 kW
Nombre de foyers	5 (dont 1 grande puissance)
Type de foyers	Vitrocéramique avec zones radiantess
Four	Multifonction, capacité 65 L, chaleur tournante
Fonctions du four	Chaleur tournante, convection naturelle, gril, décongélation
Nettoyage du four	Nettoyage manuel, paroi catalytique sur certaines versions
Sécurité enfants	Verrrouillage des commandes (sécurité enfant)
Arrêt automatique	Oui, sécurité en cas de surchauffe ou usage prolongé
Indicateur de chaleur résiduelle	Oui, pour les plaques vitrocéramique
Porte du four	Double vitrage amovible pour nettoyage
Éclairage du four	Oui, ampoule intégrée
Minuterie	Oui, avec déclenchement sonore
Accessoires inclus	Grille, lèchefrite, plat à pâtisserie
Entretien et nettoyage	Nettoyer avec un chiffon doux et produits non abrasifs
Pièces détachées	Disponibles sur le site officiel Indesit ou chez revendeurs agréés
Réparabilité	Indice de réparabilité : 8/10 (estimation)
Informations générales	Notice d'utilisation de 40 pages disponible en téléchargement

FOIRE AUX QUESTIONS - KP 958 MSX INDESIT

Comment installer la cuisinière Indesit KP 958 MSX ?

L'installation doit être réalisée par un professionnel qualifié. Assurez-vous que l'alimentation électrique correspond aux spécifications (230 V / 50 Hz) et que l'appareil est de niveau. Consultez la notice pour les distances de sécurité.

Comment utiliser le four en chaleur tournante ?

Sélectionnez le mode chaleur tournante à l'aide du bouton de fonction. Préchauffez le four à la température souhaitée. Placez les aliments sur la grille et surveillez la cuisson.

Que faire si une plaque ne chauffe pas ?

Vérifiez que la plaque est correctement enclenchée et que le voyant de chauffe est allumé. Si le problème persiste, réinitialisez l'appareil en coupant l'alimentation pendant 30 secondes. Contactez un technicien si nécessaire.

Comment nettoyer la vitre de la porte du four ?

La porte du four est équipée d'un double vitrage amovible. Retirez le verre intérieur en suivant les instructions de la notice. Nettoyez avec un chiffon doux et un détergent non abrasif. Remontez après séchage.

Est-ce que la cuisinière a une sécurité enfant ?

Oui, la cuisinière Indesit KP 958 MSX dispose d'un verrouillage des commandes (sécurité enfant). Activez-le en appuyant sur le bouton dédié pendant quelques secondes. Désactivez de la même manière.

Comment utiliser la fonction gril du four ?

Placez la grille en position haute. Sélectionnez le mode gril et réglez la température maximale. Surveillez la cuisson pour éviter de brûler les aliments. Utilisez de préférence la lèchefrite pour récupérer les graisses.

Que signifie l'indicateur de chaleur résiduelle ?

L'indicateur s'allume lorsque la plaque est encore chaude après utilisation. Il reste allumé tant que la température est dangereuse (>60°C). Ne touchez pas la plaque tant que l'indicateur est allumé.

Comment régler la minuterie ?

Tournez le bouton minuterie dans le sens horaire pour sélectionner le temps de cuisson désiré (jusqu'à 120 minutes). Une sonnerie retentit à la fin du comptage. Le four s'éteint automatiquement si la minuterie est connectée.

Où trouver les pièces détachées pour ce modèle ?

Les pièces détachées sont disponibles sur le site officiel d'Indesit (pieces-detachees.indesit.fr) ou chez les revendeurs agréés. Utilisez le numéro de modèle KP 958 MSX pour identifier les pièces.

Comment télécharger la notice en français ?

Rendez-vous sur la page de notice-facile.com pour le modèle KP 958 MSX. Cliquez sur le bouton Télécharger et sélectionnez la langue française (FR). Le PDF s'affichera ou se téléchargera.

MODE D'EMPLOI KP 958 MSX INDESIT

FR BE Cuisinière mixte Instructions pour l'emploi et l'installation

Merci d'avoir choisi un produit INDESIT, fiable et facile à utiliser. Pour mieux le connaître et l'utiliser le plus longtemps possible, nous vous conseillons de lire attentivement ce livret. Merci.

AVERTISSEMENTS

CES INSTRUCTIONS NE SONT VALABLES QUE POUR LES PAYS DE DESTINATION DONT LES SYMBOLES SONT REPRODUITS SUR LE LIVRET ET SUR LA PLAQUETTE SIGNALÉTIQUE DE L'APPAREIL.

1. Cet appareil a été conçu pour un usage familial de type non-professionnel à l'intérieur d'une habitation normale.
2. Lisez attentivement les avertissements contenus dans ce livret, ils vous fourniront des renseignements importants concernant la sécurité d'installation, d'emploi et d'entretien de votre four. Gardez-le ensuite à portée de la main afin de pouvoir le consulter en cas de besoin.
3. Après avoir enlevé l'emballage, assurez-vous que l'appareil soit intact. En cas de doute, n'utilisez pas le four et adressez-vous à un professionnel qualifié.
4. Certaines pièces sont recouvertes d'une pellicule protectrice anti-choc. Il faut absolument l'enlever avant la mise en service de l'appareil et les parties protégées doivent être nettoyées à l'aide d'un chiffon et d'un produit de nettoyage normal non abrasif. Nous vous conseillons, lors de la première utilisation, de laisser chauffer le four vide pendant 30 minutes environ à la température maximale afin d'éliminer les éventuels résidus de fabrication.
5. Fermez la soupape du gaz et éteignez l'interrupteur général de l'appareil lorsque vous ne l'utilisez pas pendant longtemps.
6. Toutes les opérations relatives à l'installation et au réglage du four doivent être effectuées par un professionnel qualifié, conformément aux normes en vigueur. Les instructions techniques sont décrites dans la partie réservée à l'installateur.
7. Vérifiez périodiquement le bon état du tuyau de raccord gaz et adressez-vous à un professionnel qualifié pour le faire remplacer dès qu'il présente une anomalie.
8. Le câble d'alimentation et le tuyau de raccord gaz de cet appareil ne peuvent en aucun cas être remplacés par l'utilisateur. En cas d'endommagement et d'éventuel remplacement, faites appel exclusivement à un centre de service après-vente agréé.
9. Avant de brancher l'appareil, assurez-vous que l'alimentation électrique et du gaz du réseau correspondent bien aux données indiquées sur la plaquette signalétique (apposée sur la partie arrière de l'appareil et à la dernière page du livret).
10. Vérifiez que la puissance électrique de l'installation et des prises de courant est bien appropriée à la puissance maximale de l'appareil indiquée sur la plaquette signalétique. En cas de doute, faites appel à un électricien qualifié.
11. Les brûleurs restent chauds longtemps après l'usage. Faites attention, ne les touchez pas.
12. Pendant la cuisson au four et au gril, l'appareil se réchauffe sensiblement au niveau de la vitre du four et des parties adjacentes. Assurez-vous, par conséquent, que les enfants en bas âge ne s'en approchent pas pour jouer.
13. Ne posez pas de casseroles instables ou déformées sur les brûleurs afin d'éviter tout renversement accidentel.
14. N'utilisez pas de solutions inflammables (alcool, essence, etc.) à proximité de l'appareil lorsqu'il est en marche.
15. Pour obtenir les meilleures performances de votre plan de cuisson, il est important de suivre certaines règles fondamentales pendant la cuisson et pendant la préparation des aliments.
16. Utilisez des casseroles à fond plat pour qu'elles adhèrent parfaitement à la zone de chauffe.

1. Si la cuisinière est installée sur un socle, prenez les précautions qui s'imposent pour que l'appareil ne tombe pas de ce socle.
2. Ne pas utiliser d'appareils de nettoyage à vapeur pour l'entretien du four.

Enlèvement des appareils ménagers usagés

La Directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement. Le symbole de la "poubelle barrée" est apposé sur tous les produits pour rappeler les obligations de collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur vieil appareil.

A Brûleur gaz auxiliaire B Brûleur gaz semi-rapide C Brûleur gaz rapide D Brûleur gaz triple couronne (wok) G Grilles support de casseroles R Grille de réduction pour petites casseroles M Manettes de commande des brûleurs gaz P Bouton d'allumage des brûleurs T Minuterie

E Bougie d'allumage des brûleurs gaz F Dispositif de sécurité - Intervient en cas d'extinction accidentelle de la flamme (débordement de liquides, courants d'air, etc.) en interrompant automatiquement l'arrivée de gaz. H Manette commutateur du four électrique (sélecteur types de cuisson) N Manette thermostat du four électrique (sélection des températures) S Voyant de signalisation

INSTRUCTIONS POUR L'UTILISATION

FONCTIONNEMENT DU PLAN DE CUISSON

Les brûleurs ont des dimensions et des puissances différentes. Choisissez celui qui correspond le mieux au diamètre de votre casserole. Sur le tableau de commande, autour de chaque manette "M", figurent les symboles :

Robinet fermé

Ouverture maximale

Ouverture minimale

En outre, à côté des manettes, les symboles indiquent la position du brûleur correspondant sur le plan de cuisson. Tous les brûleurs montent un allumage électronique et un dispositif de sécurité à thermocouple contre les fuites de gaz. Ce dernier coupe l'arrivée de gaz dès que la flamme du brûleur s'éteint.

Allumer un des brûleurs

Pour allumer un des brûleurs :

• Tournez la manette correspondante dans le sens inverse à celui des aiguilles d'une montre afin de placer l'index en face du symbole de la grande flamme.
• Poussez à fond la manette et appuyez sur le bouton poussoir d'allumage automatique "P" du gaz (portant le symbole) en même temps.
• Maintenez la manette poussée pendant 10 secondes environ avec la flamme allumée afin de permettre le réchauffement du thermocouple de sécurité.
• Relâchez la manette et assurez-vous que l'allumage s'est bien fait de manière stable. Dans le cas contraire, renouvelez l'opération.

Tournez la manette vers le symbole de la petite flamme pour obtenir la puissance minimale. Il est possible de régler la hauteur de la flamme en variant la position de la manette entre les positions "grande flamme" et "petite flamme". Pour éteindre le brûleur, tournez la manette dans le sens des aiguilles d'une montre et placez l'index en face de la position de fermeture "●".

Important :

• Ne pas actionner le dispositif d'allumage automatique pendant plus de 15 secondes consécutives.
• Dans certains cas, les problèmes d'allumage peuvent être dus à la présence d'air à l'intérieur de la canalisation du gaz.
• Si la flamme d'un des brûleurs s'éteint accidentellement, le gaz continue à s'échapper pendant quelques instants avant l'intervention du dispositif de sécurité. Fermez la manette de commande et attendez au moins 1 minute avant de renouveler l'allumage afin de permettre la dissipation du gaz sorti qui peut être dangereux.
• Lorsque le plan de cuisson n'est pas utilisé, contrôlez que les manettes soient sur la position de fermeture "●". Il est conseillé, en outre, de fermer le robinet de barrage principal de la canalisation d'alimentation du gaz.

Utilisation des brûleurs :

Afin d'obtenir un rendement optimal des brûleurs, choisissez un brûleur approprié au diamètre du récipient à utiliser. Réglez la couronne de flammes pour qu'elle ne déborde pas le pourtour du récipient (voir tableau ci-après). Il est conseillé, en outre, de réduire la flamme dès qu'un

liquide commence à bouillir, juste ce qu'il faut pour maintenir l'ébullition. Le plan de cuisson est muni d'une grille de réduction "R", qui ne peut être utilisée que sur le brûleur auxiliaire "A".

sruelûrB ertêmaiD
A Auxiliarie	da 6 a 14 cm
B Semi-rapide	da 15 a 20 cm
C RapideD Triple couronne	da 24 a 30 cm

FONCTIONNEMENT DU FOUR ÉLECTRIQUE (mod. 9507XE)

En tournant la manette du sélecteur "H" (marquée du symbole ☐), il est possible de sélectionner différents types de cuisson comme indiqué au tableau suivant :

Pos.	Fonction	Puissance
0	0) Eteint	-
	1) Résistance supérieure + inférieure	2350 W
	2) Résistance inférieure	1300 W
	3) Résistance supérieure	1050 W
[0XC4]	4) Résistance Gril	2000 W

Choisissez la fonction de cuisson et amenez ensuite le symbole de la manette du thermostat "N" en face de la température désirée.

- Pour des cuissons courantes (rôtis, biscuits, etc.) utilisez la fonction □ (chaleur dessous+dessus).

Avant d'enfourner vos plats, sur un seul niveau de préférence, attendez que le four ait atteint la température sélectionnée.

• Si vous désirez que vos plats ne reçoivent de chaleur que par le bas ou que par le haut, placez la manette de commande du four en face de la position (chaleur dessous), ou bien (chaleur dessus) ;
• La cuisson au gril exige une puissance de chauffage très élevée qui permet de saisir immédiatement les aliments en surface ; elle est donc conseillée pour la viande dont le cœur doit rester tendre. Pour cuire au gril, tournez la manette du sélecteur "H" en position (gril).

Pendant le fonctionnement du gril, laissez toujours la porte du four fermée et placez la manette du thermostat sur une température ne dépassant pas 200 °C.

Ce four permet de combiner les résistances électriques entre elles dans neuf combinaisons différentes et de choisir par conséquent celle qui convient le mieux à votre plat, en obtenant des résultats extrêmement précis.

Tournez la manette du sélecteur "H" repérable au symbole

☐ pour obtenir les fonctions de cuisson indiquées dans le tableau suivant :

Choisissez la fonction de cuisson et amenez ensuite le symbole de la manette du thermostat "N" en face de la température désirée.

- Pour des cuissons traditionnelles en mode conventionnel

elobmyS noitcnoF ecnassiuP
0	0niét
[XATX]	1) Résistance supérieure + inférieure	2350 W
	2) Résistance inférieure	1300 W
[4480]	3) Résistance supérieure	1050 W
[S3XD]	4) Résistance gril	2000 W
[22HZ]	5) Maxigril (Résistance gril + supérieure)	3050 W
	6) Maxigril (Résistance gril + supérieure) + ventilation	3100 W
[STTS]	7) Résistance inférieure + ventilation	1350 W
	8) Résistance circulaire + ventilation	2850 W
	9) Décongélation rapide	50 W

(rôtis, biscuits, etc.) utilisez la fonction ☐ (chaleur dessus + dessous). Avant d'enfourner vos plats, sur un seul niveau de préférence, attendez que le four ait atteint la température sélectionnée.

Si vous ne voulez de chaleur qu'en dessus ou qu'en dessous de vos plats, amenez le sélecteur en face de la position ☐ (chaleur dessous), ☒ (chaleur dessous + ventilation) ou bien ☐ (chaleur dessus).

• Dans la fonction 📋 (chaleur tournante), c'est l'air chauffé par une résistance et brassé par un ventilateur à l'intérieur du four qui assure la cuisson. La montée en chaleur est très rapide et les plats peuvent par conséquent être enfournés dès l'allumage du four. Vous pouvez aussi cuire sur deux niveaux en même temps.
• La fonction "décongélation rapide" n'utilise aucun élément chauffant mais uniquement la lampe du four et la ventilation.
• La cuisson au gril exige une puissance de chauffage très élevée qui permet de saisir immédiatement les aliments en surface ; elle est donc conseillée pour la viande dont le cœur doit rester tendre.

Pour cuire au gril, tournez la manette du sélecteur "G" en face d'une des positions suivantes ☐ (gril), ☐ (maxigril),

(maxigril + ventilateur)

Pendant le fonctionnement du gril, laissez toujours la porte du four fermée et placez la manette du thermostat sur une température ne dépassant pas 200 °C.

Éclairage du four

L'éclairage du four est automatique dès que le sélecteur

est placé sur n'importe quelle position.

Voyant de signalisation "S"

(figure page 2) Ce voyant indique que le four est en train de chauffer et il s'éteint dès que le four atteint la température sélectionnée au moyen du bouton.

À présent, le voyant s'allume et s'éteint alternativement, il indique ainsi que le thermostat marche correctement pour garder la température du four constante.

Minuterie "T"

Pour utiliser la minuterie, il faut remonter la sonnerie en faisant tourner le bouton d'un tour presque complet en sens horaire. Faites marche arrière pour sélectionner le temps voulu en faisant coïncider le repère fixe du bandeau et le numéro correspondant aux minutes voulues.

Temporisateur (n'existe que sur certains modèles)

Fonctionnement manuel

Tournez le bouton du temporisateur portant le symbole

dans le sens inverse des aiguilles d'une montre pour amener le repère sur le symbole (manuel). Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée à l'aide de la manette du thermostat. Pour éteindre le four, tournez le bouton du temporisateur jusqu'à sa position de départ "●".

Fonctionnement avec programmation des temps de cuisson

Tournez le bouton du temporisateur dans le sens des aiguilles d'une montre pour positionner le repère sur la durée choisie (de 10 à 120 minutes). Allumez le four à l'aide de la manette du sélecteur et sélectionnez la température désirée à l'aide de la manette du thermostat. Dès que le décompte prend fin, un signal acoustique retentit, il cessera au bout d'une minute ou en appuyant sur une touche quelconque. N'oubliez pas que le temporisateur se désactive dès que

l'on lance une cuisson (qu'elle soit immédiate ou programmée).

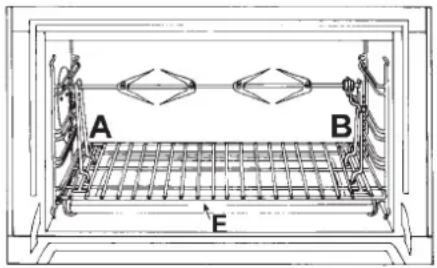

Tournebrochettes - Tournebroche

Cet accessoire ne doit être utilisé que pour les cuissons avec le brûleur du grilloir.

Enfilez les pièces de viande à rôtir sur la broche transversale, dans le sens de la longueur, en les bloquant au moyen des fourchettes réglables prévues à cet effet (fig.1a). Placez les supports "A" et "B" (fig.1b) dans les orifices prévus sur la lèchefrite "E". Déposez le col de la broche dans le logement "C" et insérez la grille dans la première glissière dans le bas du four; enfilez ensuite la broche dans l'orifice du tournebroche, en déplaçant vers l'avant le col dans le logement "D". Mettez la manette du sélecteur sur les positions suivantes:

fig.1a

fig.1b

NETTOYAGE ET ENTRETIEN

Avant toute opération de nettoyage ou d'entretien, coupez l'alimentation électrique de l'appareil.

Pour prolonger la durée de vie de votre appareil, nettoyez-le fréquemment, en n'oubliant pas que :

• les parties émaillées et les panneaux autonettoyants (si votre four en est équipé) doivent être lavés à l'eau tiède en évitant toute utilisation de poudres abrasives et de produits corrosifs qui pourraient les abîmer;
• l'intérieur du four doit être nettoyé, après toute utilisation, quand il est encore tiède avec de l'eau chaude et du détergent, en rinçant et en essuyant ensuite soigneusement;
• des taches peuvent se former sur l'acier inox si ce dernier reste trop longtemps au contact d'une eau très calcaire ou de détergents agressifs (contenant du phosphore). Il est conseillé de rincer abondamment et d'essuyer après le nettoyage. De plus, essuyez aussitôt tout débordement d'eau.
• ne tapissez jamais la sole du four de papier aluminium car l'accumulation de chaleur qui s'en suivrait pourrait compromettre la cuisson et détériorer l'émail.

Remplacement de la lampe à l'intérieur de l'enceinte du four

• Déconnectez l'appareil à l'aide de l'interrupteur omnipolaire reliant le four à l'installation électrique ou bien débranchez la fiche, si elle est accessible;
• Dévissez le couvercle en verre du boîtier de la lampe;
• Dévissez l'ampoule, remplacez-la par une ampoule résistant à des températures élevées (300°C) et ayant les caractéristiques suivantes :

résistant à des températures élevées (300°C) et ayant les caractéristiques suivantes :

- Tension 230/240 V

- Puissance 15W

- Culot E14

- Remontez le couvercle en verre et connectez l'appareil.

Démontage/montage de la porte du four

Pour faciliter le nettoyage à l'intérieur du four, vous pouvez déposer la porte du four en procédant comme suit (fig. 2-3) :

• Ouvrez complètement la porte et soulevez les 2 leviers "B" (fig. 2) ;
• Fermez à présent partiellement la porte et soulevez-la en dégageant les crochets "A" comme illustré figure 3.

Pour remonter la porte :

• Tenez la porte en position verticale, introduisez les 2 crochets "A" dans les fentes ;
• Vérifiez que l'encoche "D" soit bien insérée sur le bord de la fente (déplacez légèrement la porte en avant et en arrière) ;
• Porte complètement ouverte, décrochez les 2 leviers "B" vers le bas, puis fermez la porte.

fig 2

Mets	Température	Temps de cuisson	Mets	Température	Temps de cuisson
Pâtisserie	(°C) minutes		Viandes	(°C) heures
Tarte aux fruits 130 60 - 70	Dinde (4-8 kg)	160 3 - 4 1/2
Meringues 130 30 - 40 Oie (4-5 kg)	160 4 - 4 1/2
Pain de Gênes 150 20 - 30	Canard (2-4 kg)	170 1 1/2	- 2 1/2
Tarte de l'ange 160 40 - 50	Chapon (2 1/2 - 3 kg)		170 2 - 2 1/2
Gâteau à base de farine, beurre, oeufs, sucre	160 40 - 50	Boeuf braisé ( 1 - 1 1/2 kg)	160 3 - 3 1/2
Gâteau au chocolat	170 30 - 40	Gigot d'agneau		160 1 - 1 1/2
Fougasse	170	40 - 50	Lièvre rôti (2 kg)	160	1 - 1 1/2
Beignets	200	15 - 20	Faisan rôti	160	1 - 1 1/2
Biscuits en pâte feuilletée	200	15 - 20	Poulet ( 1 - 1 1/2 kg)	170	1 - 1 1/2
Millefeuille	200	15 - 20
Pâte brisée	200	15 - 20	Poisson	200	minutes 15 - 25

CUISSON AU GRIL

Mets	Temps di cuisson	Position de la grille
Côtes (0,5 kg)	min. 25 3	ème glissière
Saucisses	min. 15 2	ème glissière
Poulet grillé (l kg)	min. 60	1ère glissière
Rôti de veau à la broche (0,6 kg)	min. 60	-
Poulet à la broche (1 kg)	min. 60	-

Les temps de cuisson peuvent varier en fonction de la nature des aliments, de leur homogénéité et de leur volume. Il est donc conseillé de choisir, lors de la première cuisson, les valeurs les plus basses parmi les temps de cuisson indiqués et de les augmenter par la suite si nécessaire. La 1ère glissière indique la glissière située dans la position la plus basse.

INSTRUCTIONS POUR L'INSTALLATION

fig.4

Les instructions qui suivent s'adressent à l'installateur qualifié afin qu'il exécute les opérations d'installation, de réglage et d'entretien technique conformément aux normes en vigueur.

Important : avant d'effectuer toute opération de réglage, d'entretien, etc., assurez-vous que l'appareil soit déconnecté électriquement. Si l'appareil doit obligatoirement rester sous tension, il faudra prendre toutes les mesures de précaution nécessaires.

La cuisinière a les caractéristiques techniques suivantes :

Classe : 1 Catégorie : II 2E+3+

Les dimensions de la cuisinière sont indiquées figure page 2. Afin de garantir le parfait fonctionnement de l'appareil installé à côté des meubles, il est indispensable de respecter les distances minimales indiquées à la fig.4. En outre, les surfaces adjacentes et la paroi arrière doivent être en mesure de résister à une surchauffe de 65°C.

Avant d'installer la cuisinière, il est nécessaire de fixer les petits pieds de support (compris dans la livraison) dans les orifices prévus à cet effet dans la partie inférieure de la cuisinière. Ces petits pieds sont réglables à vis et permettent, par conséquent, d'effectuer le nivellement de la cuisinière si nécessaire.

En cas de cheminée ou conduit de fumée ramifié (réservé aux appareils de cuisson)

fig.5

Directement à l'extérieur

Positionnement

Cet appareil ne peut être installé et utilisé que dans un local toujours parfaitement aéré conformément aux normes en vigueur. Les conditions essentielles suivantes doivent être respectées :

- L'appareil doit évacuer les produits de la combustion dans une hotte prévue à cet effet, qui doit être raccordée à une cheminée, à un carneau ou directement à l'extérieur (fig. 5).

- Si l'installation de la hotte n'est pas possible, il est permis d'installer un électroventilateur sur une fenêtre ou sur un mur donnant vers l'extérieur, qui devra être mis en marche en même temps que le plan de cuisson.

Ventilation de la cuisine

Il est indispensable que la pièce où l'appareil est installé dispose d'une quantité d'air égale à la quantité nécessaire pour une bonne combustion du gaz et l'aération de la pièce. L'afflux naturel de l'air doit se produire à travers des ouvertures permanentes réalisées dans les murs de la pièce qui donnent vers l'extérieur, ou bien des conduits de ventilation individuels ou collectifs ramifiés, conformes aux normes en vigueur.

L'air de ventilation doit être prélevé directement de l'extérieur, dans une zone loin de sources de pollution.

L'ouverture d'aération devra avoir les caractéristiques suivantes (fig. 6A) :

• avoir une section libre totale nette de passage de 6 cm² au moins pour chaque kW de débit thermique nominal de l'appareil, avec un minimum de 100 cm² (le débit thermique est indiqué sur la plaquette signalétique) ;
• être réalisée de manière à ce que les bouches d'ouverture, aussi bien à l'intérieur qu'à l'extérieur du mur, ne puissent pas être obstruées ;
• être protégée par exemple par des grilles, treillis

Exemples d'ouverture de ventilation Agrandissement de la fissure pour l'air comburant entre la porte et le sol fig. 6A fig. 6B

métallique, etc. de façon à ne pas réduire la section utile susmentionnée ;

- être située à une hauteur proche du niveau du sol. L'afflux de l'air peut provenir également d'une pièce voisine pourvu que cette pièce ne soit pas une chambre à coucher ou une pièce à risque d'incendie telle que débarras, garage, dépôt de matériaux combustibles, etc., et qu'elle soit ventilée conformément aux normes en vigueur. Le flux d'air de la pièce voisine jusqu'à la pièce à ventiler peut se produire librement à travers des ouvertures permanentes, ayant une section non inférieure à celle susmentionnée. Ces ouvertures pourront également être réalisées en agrandissant la fissure entre la porte et le sol (fig. 6B).

Si on utilise un électroventilateur pour l'évacuation des produits de la combustion, l'ouverture de ventilation devra être augmentée en fonction du débit d'air maximal de ce dernier. L'électroventilateur devra avoir un débit suffisant à garantir, pour la pièce de la cuisine, un renouvellement horaire d'air égal à 3-5 fois son volume.

Une utilisation intensive et prolongée de l'appareil peut exiger une aération supplémentaire, par exemple l'ouverture d'une fenêtre ou une aération plus efficace en augmentant la puissance d'aspiration de l'électroventilateur s'il existe.

Les gaz de pétrole liquéfiés, plus lourds que l'air, stagnent vers le bas. Par conséquent, les pièces contenant des bouteilles de GPL doivent disposer d'ouvertures vers l'extérieur au niveau du sol afin de permettre l'évacuation à partir du bas d'éventuelles fuites de gaz. En outre, ne jamais stocker des bouteilles de GPL (même vides) dans des locaux souterrains. Il est opportun de conserver dans la pièce uniquement la bouteille de gaz utilisée, raccordée loin de sources de chaleur qui risqueraient d'en augmenter la température au-delà de 50 °C.

Raccord à la canalisation du gaz

• Le raccord de l'appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l'appareil soit bien réglé pour ce type de gaz.
• Cet appareil est prédisposé pour fonctionner avec le gaz indiqué sur l'étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l'étiquette, il faudra remplacer les injecteurs (en dotation) en respectant les instructions du paragraphe "Adaptation aux différents types de gaz".
• Afin de garantir un fonctionnement sûr, un usage approprié de l'énergie et une plus longue durée de l'appareil, vérifiez que la pression d'alimentation corresponde aux valeurs indiquées sur le tableau 1 "Caractéristiques des brûleurs et des injecteurs", dans le cas contraire installez sur la canalisation d'arrivée du gaz un régulateur de pression spécial conforme aux normes en vigueur.
• Effectuez le raccord de manière à ne pas provoquer de sollicitations d'aucune sorte sur l'appareil.

Reliez le raccord orientable (fileté ½"G mâle), placé sur le côté arrière droit de l'appareil (fig.7), par tuyau métallique rigide avec des raccords conformes à la norme en vigueur, ou bien par tuyau flexible métallique à paroi continue conforme à la norme en vigueur, qui ne doit pas dépasser 2000 mm d'extension totale.

S'il faut que vous fassiez pivoter le raccord, changez obligatoirement le joint d'étanchéité (fourni avec l'appareil). Les opérations d'installation étant terminées, contrôlez l'étanchéité du circuit gaz, des connexions internes et des robinets à l'aide d'une solution savonneuse (jamais de flamme).

Vérifiez en outre que le tube de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l'abîmer ou de l'écraser.

Assurez-vous que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés. Important: Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en vigueur.

Adaptation aux différents types de gaz

Pour adapter l'appareil à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur la plaquette fixée sous le plan ou sur l'emballage) remplacez les injecteurs de tous les brûleurs en procédant comme suit:

• enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.
• Dévissez les injecteurs "A" à l'aide d'une clé à tube de 7 mm (fig. 8) et remplacez-les par les injecteurs appropriés au nouveau type de gaz (cf. tableau 1).
• Remontez les différentes parties en effectuant les opérations dans le sens inverse.
• En fin d'opération, remplacez l'ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente.

• Placez le robinet sur la position minimum.
• Enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à côté de la tige du robinet (fig. 9) en utilisant un tournevis (en dévissant la vis, le minimum augmente, tandis qu'en la vissant, il diminue). N.B. : en cas de gaz liquides, vissez à fond la vis de réglage.
• Une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d'ouverture maximale et vice versa à plusieurs reprises. Vérifiez ainsi qu'il n'y ait pas extinction du brûleur.
• Replacez la manette du robinet.

Tableau 1				Gaz liquides				Gaz naturels
Brûleur	Diamètre brûleur (mm)	Puissance thermique kW (H.s.*)		By-pass 1/100 (mm)	Injecteur 1/100 (mm)	Débit * g/h		Injecteur 1/100 (mm)	Débit * l/h
		Nom.	Red.			G30	G31		G20	G25
Triple couronne D	130	3.25	1.3	57	91	236	232	124	309	360
Rapide C	100	3.00	0.7	40	86	218	214	116	286	332
Semi rapide B	75	1.65	0.4	30	64	120	118	96	157	183
Auxiliaire A	50	1.00	0.4	30	50	73	71	71	95	111
Pression d'alimentation						28	37		20	25

* À 15 °C et 1013 mbar - gaz sec. Propane G31 H.s. = 50,37 MJ/kg ; Butane G30 H.s. = 49,47 MJ/kg ; Méthane G20 H.s. = 37,78 MJ/m³ ; Méthane G25 H.s. = 32,49 MJ/m³.

CARACTÉRISTIQUES TECHNIQUES

ÉTIQUETTE ÉNERGIE

Directive 2002/40/CE sur l'étiquette des fours électriques. Norme EN 50304.

Consommation énergie convection

naturelle fonction four : ☐ Statique

Consommation énergie déclarée pour Classe convection

forcée fonction four : ☒ Ventilé (mod. KP 958 MS.B)

Cet appareil est conforme aux Directives Communautaires suivantes :

- 73/23/CEE du 19/02/73 (Basse Tension) et modifications successives ;

- 89/336/CEE du 03/05/89 (Compatibilité électromagnétique) et modifications successives ;

- 90/396/CEE du 29/06/90 (Gaz) et modifications successives ;

- 93/68/CEE du 22/07/93 et modifications successives. Les accessoires du four pouvant entrer en contact avec les aliments sont construits avec des matériaux conformes aux prescriptions de la Directive CEE 89/109 du 21.12.88 et aux normes en vigueur.

BRANCHEMENT ÉLECTRIQUE

L'APPAREIL DOIT NÉCESSAIREMENT ÊTRE RELIÉ À LA TERRE.

L'appareil est prédisposé pour fonctionner en courant alternatif à la tension et fréquence d'alimentation indiquées sur la plaquette signalétique (située en la partie arrière ou aux dernières pages du livret). Assurez-vous que la tension d'alimentation du réseau corresponde bien à la tension indiquée sur la plaquette signalétique.

Branchement du câble d'alimentation électrique au réseau

Pour les modèles qui ne sont pas munis de fiche, montez sur le câble une fiche normalisée pour la charge indiquée sur la plaquette signalétique et reliez-la à une prise de courant appropriée.

Si vous désirez effectuer un branchement direct au réseau, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur à coupure omnipolaire, ayant une distance minimale d'ouverture des contacts de 3 mm, proportionnel à la charge et conforme aux normes en vigueur. Le conducteur de mise à la terre jaune/vert ne doit pas être interrompu par l'interrupteur. Le câble d'alimentation doit être placé de façon à ce qu'il n'atteigne en aucun point une température supérieure de 50 °C à la température ambiante.

Ne pas utiliser de réducteurs, adaptateurs ou shunts qui pourraient entraîner des surchauffes ou brûlures.

TOUS LES APPAREILS DOIVENT ÊTRE BRANCHÉS SÉPARÉMENT.

Avant d'effectuer le branchement, assurez-vous que :

• la soupape de limitation et l'installation électrique domestique soient en mesure de supporter la charge de l'appareil (voir la plaquette signalétique) ;
• l'installation soit équipée d'une mise à la terre efficace conformément aux normes et aux dispositions des lois en vigueur;
• la prise ou l'interrupteur omnipolaire soient aisément accessibles quand l'appareil est installé.

NOTRE RESPONSABILITÉ NE SAURAIT ÊTRE ENGAGÉE SI LES NORMES EN MATIÈRE DE PRÉVENTION DES ACCIDENTS NE SONT PAS RESPECTÉES.

Remplacement du câble

Utilisez un câble en caoutchouc du type H05VV-F ayant une section 3 x 1.5 mm²

Le conducteur de mise à la terre jaune/vert devra être plus long de 2-3 cm par rapport aux autres conducteurs.
