LFA-019 IX - Appareil de cuisine FAGOR - Notice d'utilisation et mode d'emploi gratuit

Marque	FAGOR
Modèle	LFA-019 IX
Type de produit	Lave-vaisselle encastrable
Alimentation électrique	120 V~, 60 Hz, 15 A
Raccordement à la terre	Oui (prise avec terre)
Pression d'eau	0,05 - 0,1 MPa
Raccordement arrivée d'eau	Tuyau 3/4" NPT
Programmes de lavage	8 programmes : Prélavage, Super intensif, Intensif, Normal, Automatique, Économique, Rapide, Mixte, Express
Fonctions supplémentaires	Départ différé, Réduction de temps, Hygienizer, Charge supérieure/inférieure
Détergent	Poudre, liquide ou pastilles pour lave-vaisselle
Liquide de rinçage	Réglable sur 4 positions
Poids du revêtement de porte	Maximum 6,5 kg, minimum 3 kg
Entretien périodique	Nettoyage des filtres et des bras d'aspersion tous les 3 mois
Sécurité	Mise à la terre, protection différentielle
Pièces détachées accessibles	Filtres, bras d'aspersion, tuyaux

FOIRE AUX QUESTIONS - LFA-019 IX FAGOR

Que faire si le lave-vaisselle ne démarre pas ?

Vérifiez que l'appareil est branché, que la porte est bien fermée, que le robinet d'arrivée d'eau est ouvert, et que vous avez appuyé sur les touches Marche/Arrêt puis Départ.

Pourquoi la vaisselle sort-elle avec des traces blanches ?

Cela peut être dû à un manque de détergent ou de liquide de rinçage, ou à un détergent sans phosphate. Augmentez le dosage du liquide de rinçage ou utilisez un détergent avec phosphate.

Comment régler la hauteur du panier supérieur ?

Tirez le panier supérieur vers le haut en le saisissant par les deux poignées latérales. Assurez-vous que les deux côtés sont à la même hauteur. Cela permet de laver des assiettes de différentes tailles.

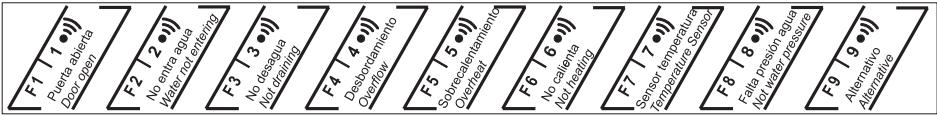

Que faire en cas de code d'erreur F1 ou F2 ?

Le code F1 indique une porte ouverte, F2 un manque d'arrivée d'eau. Vérifiez la fermeture de la porte ou l'alimentation en eau. Consultez le tableau des dysfonctionnements dans la notice.

Puis-je laver des casseroles en aluminium ?

Les pièces en aluminium peuvent se décolorer avec le temps. Il est déconseillé de laver des objets en aluminium au lave-vaisselle. Vérifiez les recommandations du fabricant.

Comment économiser de l'eau ?

Utilisez la fonction Eco-Sensor si votre modèle en est équipé, qui réutilise l'eau du prélavage. Remplissez complètement le lave-vaisselle et choisissez le programme adapté à la saleté.

Comment différer le départ du lavage ?

Appuyez sur la touche Départ différé pour programmer le démarrage de 1 à 9 heures plus tard. Idéal pour profiter des tarifs de nuit.

Comment nettoyer les bras d'aspersion ?

Tous les trois mois, démontez les bras d'aspersion en dévissant l'écrou inférieur pour le bras inférieur, etc. Nettoyez-les sous un jet d'eau avec une éponge non abrasive et débouchez les gicleurs si nécessaire.

Puis-je utiliser n'importe quel détergent ?

Utilisez uniquement des détergents marqués pour lave-vaisselle (poudre, liquide ou pastilles). Ne jamais utiliser de détergent pour lavage à la main.

Que signifie le voyant liquide de rinçage ?

Un voyant lumineux ou un œilleton transparent sur la porte indique quand il faut remettre du liquide de rinçage. Si le fond est clair, il faut en ajouter.

MODE D'EMPLOI LFA-019 IX FAGOR

AVERTISSEMENT : Avant toute utilisation du lave-vaisselle, suivez les précautions de base ci-dessous :

a) Lisez les instructions avant d'utiliser le lave-vaisselle. b) N'utilisez le lave-vaisselle que pour laver la vaisselle. c) N'utilisez que des détergents et des produits recommandés pour les lave-vaisselle et gardez-les à l'écart des enfants. d) Lorsque vous chargez la vaisselle :

1) placez les articles coupants de manière à ce qu'ils n'endommagent pas le joint de la porte ; et 2) placez les couteaux coupants avec le manche vers le haut pour éviter de vous couper.

e) Ne lavez pas les articles en plastique sauf s'ils sont marqués "lave-vaisselle" (dishwasher safe ou équivalent). Pour les objets en plastique non marqués, respectez les recommandations du fabricant.

Note : Cette remarque ne concerne pas les appareils utilisant un élément chauffant situé de telle manière que les articles en plastique n'entrent pas en contact avec lui.

f) Ne touchez pas l'élément chauffant pendant le fonctionnement ou juste après. g) Ne faites pas fonctionner votre lave-vaisselle sans les panneaux extérieurs correctement en place. h) Ne modifiez pas les contrôles. i) Veillez à utiliser correctement votre lave-vaisselle, à ne pas vous asseoir ou marcher sur la porte ou sur le panier à vaisselle. j) Pour réduire les risques de blessures, ne laissez pas les enfants jouer avec ou près du lave-vaisselle. k) Si vous n'avez pas utilisé l'eau chaude depuis longtemps (deux semaines ou plus), les gaz d'hydrogène peuvent s'accumuler dans le chauffe-eau et les tuyaux d'eau chaude. LE GAZ D'HYDROGÈNE EST EXPLOSIF. Pour éviter les blessures et les dommages, ouvrez les robinets d'eau chaude et laissez couler l'eau pendant quelques minutes. Ceci permet aux gaz de s'échapper. Ne fumez pas et n'utilisez pas de flamme près des robinets ouverts. l) Avant de vous débarrasser d'un nouveau lave-vaisselle ou de le mettre au rebut, retirez toujours la porte du compartiment de lavage.

CONSERVEZ CES INSTRUCTIONS

MISE À LA TERRE

Cet appareil doit être raccordé à la terre. En cas de mauvais fonctionnement ou de défaillance, la prise de terre sert à écouler les fuites de courant et, associée à un dispositif de protection différentielle (disjoncteur), à éviter le risque d'électrocution. Cet appareil est équipé d'un dispositif de raccordement à la terre comprenant une borne de terre sur l'appareil, un cordon d'alimentation et une fiche avec contact de terre, pour son raccordement au conducteur général de protection. La fiche doit être branchée à une prise dûment reliée à la terre, conformément aux normes et à la législation en vigueur.

AVERTISSEMENT.- Un raccordement incorrect du conducteur principal de protection peut provoquer une électrocution. Faites vérifier l'installation par un électricien dûment qualifié ou par une entreprise spécialisée, en cas de doute sur l'existence ou l'état du raccordement à la terre. Ne modifiez jamais la fiche fournie avec l'appareil ; si elle ne s'adapte pas à la prise, adressez-vous à un électricien qualifié.

INSTALLATION ET MONTAGE

1 DÉBALLAGE DU LAVE-VAISSELLE

DÉBALLAGE

Éliminer les éléments de protection intérieure : cales en polystyrène pour fixer les paniers.

2 RACCORDEMENT À L'ARRIVÉE D'EAU

Le lave-vaisselle est muni d'un tuyau fileté d'entrée d'eau à haute pression interne et orientable de 3/4 pouces (1,905 cm) à température et pression normales (NPT).

Afin de faciliter son installation, le lave-vaisselle est livré accompagné d'une pièce de laiton de 3/8 pouces (0,9525 cm) de compression x 3/4 pouces NPT, adaptable à la plupart des vannes de fermeture des prises d'eau pour lave-vaisselle domestiques.

Ce tuyau peut également être raccordé directement à un connecteur mâle en laiton de 3/4 pouces NPT, que l'on trouve dans la plupart des quincailleries.

Ajustez l'orientation du tuyau et procédez au raccordement à l'arrière de l'appareil, conformément aux instructions d'installation.

ATTENTION

Le tuyau doit passer entre le mur et la plinthe inférieure arrière du lave-vaisselle (b1), pour éviter tout risque d'étranglement ou de tension excessive (b2).

Vanne de fermeture

Tuyau d'entrée d'eau

Vanne de fermeture 3/4" NPT

Tuyau d'entrée d'eau

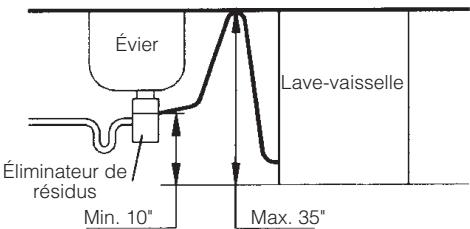

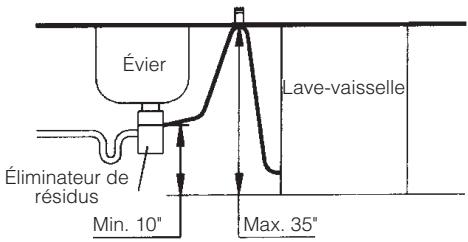

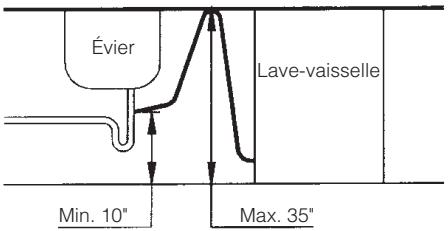

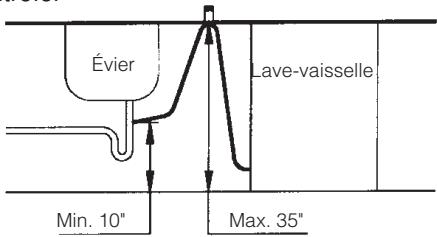

VIDANGE

Raccordez le tuyau de vidange incorporé à un éliminateur de résidus, à la canalisation d'un tuyau de vidange ou à un entrefer, conformément aux normes de plomberie en vigueur.

Il est possible d'allonger le tuyau de vidange à l'aide d'un matériel résistant à l'eau chaude et au détergent.

Veillez à toujours respecter un diamètre intérieur d'au moins 5/8 pouces (1,5875 cm). Ne jamais dépasser la distance maximale de 9 pouces (22,86 cm) jusqu'au tuyau de vidange.

Élevez le tuyau de vidange et fixez-le sous le plan de travail. Baissez-le à nouveau jusqu'au point de raccordement de vidange, conformément aux indications suivantes :

1. Le raccordement du tuyau de vidange doit se trouver à une hauteur minimale de 10 pouces (25,4 cm) du sol.
2. Le raccordement du tuyau de vidange doit se trouver à une hauteur maximale de 35 pouces (88,9 cm) du sol.

Afin de faciliter l'installation, le lave-vaisselle est livré avec une collerette d'assemblage pour tuyaux de vidange courbes.

Voir les illustrations fournies comme exemple. Si vous souhaitez connecter votre appareil à un éliminateur de

résidus neuf, vérifiez que vous avez bien retiré l'extracteur avant de raccorder le tuyau de vidange.

Avec entrefer

Sans entrefer

IMPORTANT

Il est important que le coude du tuyau de vidange soit bien fixé à la sortie d'écoulement pour éviter toute chute éventuelle et empêcher ainsi tout risque d'inondation. La pression de fonctionnement de l'eau (minimale et maximale) doit être comprise entre 0,05 et 0,1 méga Pascals (MPa). Vérifiez la correcte mise en place du raccord du tuyau de vidange à l'arrière de l'appareil, avant de procéder à l'installation.

RACCORDEMENT ÉLECTRIQUE

Consultez l'étiquette signalétique située sur le bord supérieur de la porte, avant de procéder aux raccordements électriques. Assurez-vous que la tension qui arrive à la base de la prise est bien celle qui figure sur l'étiquette.

Le lave-vaisselle doit obligatoirement être raccordé à une prise de courant de 120 VCA, 15 ampères, 60 Hz.

Le lave-vaisselle est équipé d'un câble d'alimentation flexible, muni d'une fiche de terre à trois pointes, pour son branchement à une prise de courant.

La prise de courant pour le lave-vaisselle doit se trouver dans une armoire ou sur le mur voisin de la niche située sous le plan de travail, destinée à accueillir l'appareil.

Percez un orifice d'un diamètre maximum de 1-1/2 pouces (38 mm) dans la séparation de l'armoire, pour laisser passer la fiche et le câble.

Procédez comme suit, avec les bords de l'orifice :

Armoires en bois : le bord doit être poncé et arrondi.

Armoires métalliques : demandez un œillet spécial à l'atelier de service.

Lors de l'installation ou du transport du lave-vaisselle, veillez à ne pas endommager le cordon d'alimentation.

IMPORTANT

Sur la partie intérieure de la porte, sur le bord supérieur, vous trouvez une étiquette avec la fiche signalétique de l'appareil. Cette étiquette ne devra jamais être enlevée car elle fournit des informations sur le modèle de lave-vaisselle exact, le type d'alimentation électrique, le n° de série et la garantie.

IMPORTANT

Il est très important que le lave-vaisselle soit branché à une prise reliée à la terre. L'installation électrique, la fiche, la prise de courant, les fusibles ou l'interrupteur automatique et le compteur doivent être dimensionnés pour la puissance maximum indiquée sur l'étiquette signalétique. Si le cordon d'alimentation est endommagé, son remplacement ne pourrait être réalisé que par un service après-vente (ST) ou toute personne agréée. En cas d'encastrement et d'intégration, la fiche doit être accessible après l'installation.

Pour installer un lave-vaisselle intégrable :

PLAN DE TRAVAIL

a Si le plan de travail est en bois, disposez la protection en plastique du plan de travail du meuble, pour empêcher que l'action des buées n'endommage cette zone. b Disposez les équerres avant sur le lave-vaisselle pour le fixer au meuble.

PIEDS - MISE À NIVEAU

Pour encastrer le lave-vaisselle dans une rangée de meubles de cuisine avec une seule plinthe, dévissez la plinthe et retirez-la. Approchez-le du plan de travail et levez-le en faisant tourner les pieds arrières, jusqu'à laisser un espace d'environ 3 millimètres avec le plan de travail. Pour terminer, réglez la hauteur à l'aide des pieds avant.

COUVERCLE PLINTHE

f 1 Vous trouverez dans le sachet d'accessoires livré avec le lave-vaisselle les deux adaptateurs de plinthe. Mettez-les en place en les faisant glisser sur la rainure et fixez-les à l'aide des vis, que vous trouverez également dans le sachet. g Vissez le couvercle de la plinthe (livré comme accessoire) aux adaptateurs de plinthe, en réglant la hauteur.

PORTE

L'appareil est livré avec un gabarit informatif contenant les instructions de montage.

En utilisant les réglettes fournies avec l'appareil, égalisez la hauteur du bandeau de commandes, jusqu'à atteindre la hauteur du tiroir du meuble de cuisine.

Disposez le gabarit correspondant (J-120:K-110), tenez-le bien et marquez la position des trous.

Percez avec une mèche de 2,5 mm et vissez les supports (partie courbe en haut) au revêtement.

Prenez le revêtement de la porte et insérez les supports dans les logements de la porte. Tirez vers le haut jusqu'à ce qu'il touche le bandeau, en vous assurant qu'il est bien fixé.

Ouvrez lentement la porte du lave-vaisselle en tenant bien le revêtement et fixez-le enfin avec les vis, en veillant à ce que le panneau soit bien aligné avec la porte.

IMPORTANT

Les poids maximum et minimum recommandés pour le revêtement de la porte à poser sur les lave-vaisselle sont : Maximum : 6,5 Kg. Minimum : 3 Kg.

Au cas où les ressorts de la porte n'auraient pas la force suffisante, compensez à l'aide des deux vis supplémentaires fournies dans le sachet d'accessoires.

Encastrez la plinthe du meuble de cuisine, après l'avoir sciée à la mesure désirée.

Fixez le lave-vaisselle au plan de travail si celui-ci est en bois. Si le plan de travail est en granit, fixez le lave-vaisselle aux meubles voisins.

LAVAGE PRÉLIMINAIRE

Après avoir bien installé le lave-vaisselle, nous vous recommandons de procéder à un lavage préliminaire :

Appuyez sur la touche On/Off.

Sélectionnez le programme 1 (prélavage), sans mesure de vaisselle, ni de détergent.

Appuyez sur la touche Départ / Pause.

Cela sert à vérifier l'installation, les raccordements et la vidange, en plus de laver complètement l'intérieur avant d'exécuter un programme de lavage dans le lave-vaisselle.

UTILISATION DE L'APPAREIL ET CONSEILS PRATIQUES

1 LIQUIDE DE RINÇAGE ET DÉTERGENT

Le liquide de rinçage facilite le séchage et évite que la vaisselle ne sorte avec des gouttes d'eau après le lavage. Le distributeur de liquide de rinçage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent.

facilite le séchage et évite que la vaisselle ne sorte avec des gouttes d'eau après le lavage. Le distributeur de liquide de rinçage se trouve à l'intérieur de la porte, à proximité du distributeur de détergent.

Le distributeur dispose d'un doseur à 4 positions pour pouvoir régler la quantité de liquide de rinçage en fonction de la qualité de l'eau (le distributeur sort d'usine en position 2).

Si vous observez des gouttes d'eau sur la vaisselle, augmentez le numéro du régulateur du liquide de rinçage. Par contre, diminuez le numéro si la vaisselle présente des traces blanchâtres ou collantes.

Après avoir indiqué la dose, il vous faudra remplir le distributeur au maximum sans déborder. Si cela se produit, essuyez avec un chiffon le liquide qui aurait débordé.

Ce n'est pas parce que vous mettez beaucoup de liquide de rinçage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer la présence de taches sur la vaisselle.

Ce n'est pas parce que vous mettez beaucoup de liquide de rinçage que la vaisselle sera plus propre. Au contraire, trop de liquide peut provoquer la présence de taches sur la vaisselle.

Le lave-vaisselle indique lui-même quand il faut remettre du liquide de rinçage. En fonction du modèle, il existe deux types d'indicateurs : indicateur optique ou voyant lumineux.

Le lave-vaisselle indique lui-même quand il faut remettre du liquide de rinçage. Selon le modèle, il existe deux types d'indicateurs : indicateur optique ou voyant lumineux.

Oeilleton transparent à proximité du couvercle du distributeur de liquide de rinçage. Si l'oeilleton présente un fond clair, il faut remettre du liquide. Si le fond est foncé, il y a assez de liquide de rinçage.

Un voyant lumineux sur la partie frontale du lave-vaisselle indique lorsqu'il faut remettre du liquide de rinçage.

Le détergent est versé dans un distributeur situé dans la partie interne de la porte, à proximité du distributeur de liquide de rinçage.

Après avoir versé le détergent, refermez le couvercle du distributeur.

Certains programmes requièrent en plus que l'on verse une partie de la dose dans le logement situé dans le couvercle du distributeur.

Il existe des détergents en pastilles, en poudre et liquides.

Type de détergent : n'utilise que du détergent marqué pour lave-vaisselle.

Quantité de détergent : selon tableau page 41.

Seuls les programmes à cycles sanitaires (prog. 2, 3, 4) ont été conçus pour répondre aux exigences d'une sanitaire efficace.

REMARQUE ÉCOLOGIQUE

L'utilisation d'une quantité de détergent et de liquide de rinçage plus grande que nécessaire n'améliore pas les résultats du lavage et, en plus de supposer un préjudice économique, cela nuit à la protection de l'environnement.

VAISSELLE. TYPES ET MISE EN PLACE

Types de vaisselle

Toute la vaisselle n'est pas apte à être lavée au lave-vaisselle. Il n'est pas recommandé d'introduire des pièces en bois ou en terre cuite, ni en plastique non résistant à la chaleur. Les couverts inoxydables peuvent être lavés sans aucun

Mise en place de la vaisselle

Il est très important de bien positionner la vaisselle dans les paniers pour garantir un lavage parfait.

a. Le panier inférieur

sert aux pièces les plus sales et les plus résistantes : casseroles, plats et assiettes. Assurez-vous qu'il y a suffisamment d'espace entre eux pour que le jet d'eau puisse les arroser. Les casseroles doivent être positionnées avec la « bouche » vers le bas.

b. Si votre modèle dispose de supports

Rabattants, vous pourrez les utiliser dans leur position verticale pour laver des assiettes et dans leur position horizontale pour les pièces plus grandes, telles que des casseroles.

Problème ; cependant, il convient de faire en sorte que les couverts en argent ne se touchent pas entre eux, car ils peuvent apparaître avec des taches. Les pièces en

aluminium peuvent se décolorer avec le temps. Le dessin des porcelaines décorées peut ternir si ce n'est pas de la vaisselle de grande qualité. Ne lavez que des verres lavables en lave-vaisselle.

IMPORTANT

Assurez-vous que la vaisselle est lavable en lave-vaisselle.

IMPORTANT

Les assiettes creuses sont mises à gauche et les plates à droite. Commencez à charger les assiettes de la partie extérieure du panier vers l'intérieur. Les assiettes ne doivent pas se toucher entre elles.

Les couverts, à l'exception des couteaux, doivent être mis dans le panier à couverts, en veillant à ce que les manches soient dirigés vers le bas.

Dans le panier supérieur sont placées les pièces les plus délicates, telles que les tasses, les verres, les pièces en porcelaine, ou en verre et les assiettes de taille standard. Il y a une zone réservée aux longs couverts. De plus, il y a des supports qui, en position verticale, servent à mettre en place les verres à vin.

Quand vous sélectionnez le programme Express, la fonction Charge Supérieure ou Demi-Charge, toute la vaisselle doit être mise dans le panier supérieur.

Par contre, lorsque vous sélectionnez la fonction Charge Inférieure, seul le panier inférieur sera chargé.

EN-50242

IMPORTANT

Après avoir chargé le lave-vaisselle, assurez-vous que les bras d'aspersion tournent sans obstacle et sans toucher aucune pièce de vaisselle.

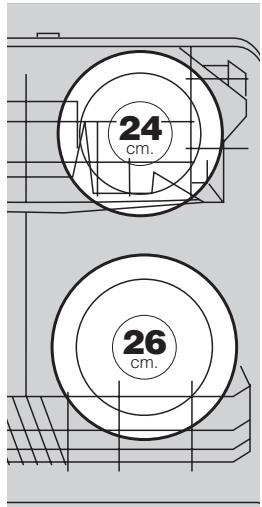

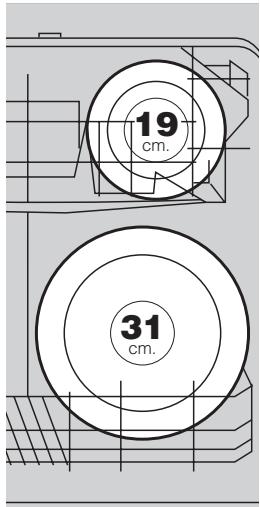

Réglage des paniers

Les paniers peuvent être réglés en fonction du chargement.

Le panier supérieur peut être mis à deux hauteurs différentes, ce qui permet de laver des assiettes de différentes tailles.

En position haute, vous pourrez laver dans le panier supérieur des assiettes normales de 19 cm et dans le panier inférieur de 31 cm. En mettant le panier supérieur en position basse, vous pourrez laver des assiettes de 24 cm en haut et de 26 cm en bas.

Panier supérieur modèle A :

Il peut se régler sans besoin de le retirer de ses rails, même avec la vaisselle en place. Aussi bien pour le monter que pour le baisser, il vous faudra tirer sur le panier vers le haut en le saisissant par les deux poignées latérales. Assurez-vous que les deux côtés sont à la même hauteur ; si ce n'est pas le cas, mettez-le à niveau.

Pour sélectionner le programme de lavage, procédez aux étapes suivantes :

Appuyer sur ON sur le bandeau frontal du lave-vaisselle (le voyant correspondant s'allumera).

Sélectionner le programme de lavage, avec la touche ou la commande tournante, en fonction du modèle de lave-vaisselle. Si vous sélectionnez le programme Express, appuyez en plus sur la touche Express (en haut). Sur certains modèles, un voyant s'allumera pour indiquer le programme choisi et sur d'autres, le numéro du programme s'affichera sur l'écran précédé d'un "P".

Vous disposez de plusieurs types de programmes en fonction du modèle du lave-vaisselle : Il est très important de bien choisir le programme en fonction de la saleté, de la quantité et du type de vaisselle.

PROGRAMME	TEMPERATURE (°F)		TYPE DE VAISSELLÉ	QUANTITÉ DE DÉTERGENT (g)
Prélavage P1			Pour laver la vaisselle qui ne va pas été lavée immédiatement	Sans détergent
Super intensif P2	161		Pour de la vaisselle et des casseroles super sales	25+15
Intensif P3	155		Pour de la vaisselle et des casseroles très sales	25+15
Normal P4	150		Pour de la vaisselle sale	25+5
Automatique P4	130-150		Pour de la vaisselle sale	25+5
Economique P5	150		Pour de la vaisselle peu sale	25+5
Rapide P6	130		Pour de la vaisselle très légèrement sale	25
Mixte P7	130		Pour de la vaisselle sale et délicate	25+5
Express*** P8	105		Pour de la vaisselle très légèrement sale mise dans le panier supérieur	20

*** Pour le programme Express, il vous faudra utiliser un détergent en poudre ou liquide au pouvoir de dissolution optimal.

4 SÉLECTION DES FONCTIONS SUPPLÉMENTAIRES

Les fonctions de lavage doivent toujours être sélectionnées après avoir choisi le programme de lavage. Tout changement de programme pendant la sélection annulera les fonctions sélectionnées au préalable.

Ces fonctions permettent d'ajuster au maximum la charge, les temps et les consommations du lavage.

Les fonctions supplémentaires sont, suivant les modèles :

Touche : Départ différé

Permet de différer le commencement du lavage. Il y a des modèles qui diffèrent le lavage de 3, 6 ou 9 heures. Dans ce cas, en appuyant sur la touche Départ différé, un voyant s'allumera pour indiquer l'option sélectionnée.

Sur d'autres modèles, on peut choisir le temps que l'on peut différer le lavage, de 1 à 9 heures avec des intervalles d'1 heure. Idéal pour le tarif de nuit. Sur ces modèles, en appuyant sur la touche Départ différé, l'écran indiquera combien d'heures vous pouvez différer le début du lavage.

Touche : Réduction de temps

Écourte la durée des opérations de lavage et de séchage. Cette option peut être utilisée dans les programmes Intensif, Normal, Automatique, Économique, Mixte et Express.

Touche : Hygienizer

Cycle spécial de lavage intensif, assurant une vaisselle hygiénique. Option utilisable dans les programmes Express, Intensif et Économique.

Touche : Charge supérieure / inférieure

N'utilise que la moitié de la capacité du lave-vaisselle. Charge supérieure, dans le panier supérieur, pour les pièces les plus délicates et Charge inférieure, dans le panier supérieur, pour des casseroles ou des pièces très sales. Valable pour tous les programmes.

IMPORTANT

Si pendant la sélection des fonctions supplémentaires, vous changez de programme ou vous appuyez sur la touche ON/OFF, cela annulera toutes les fonctions sélectionnées.

REMARQUE ÉCOLOGIQUE

Si le modèle dispose de la fonction Eco-Sensor, vous pourrez économiser 25 % d'eau en utilisant le programme Intensif ou Normal. L'Eco-Sensor détecte le degré de salissure de l'eau du prélavage et si elle est suffisamment propre, la réutilise au lavage.

5 MISE EN MARCHE

Après avoir allumé le lave-vaisselle, sélectionné le programme de lavage et les fonctions supplémentaires, il ne vous reste plus qu'à appuyer sur la touche de départ.

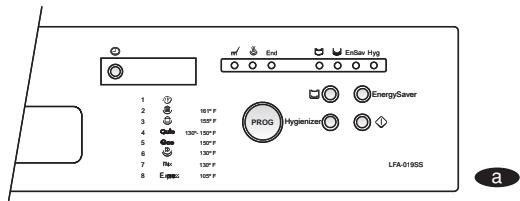

6 EXÉCUTION DU PROGRAMME DE LAVAGE

Les phases actives à chaque moment du programme apparaîtront successivement à mesure que le lavage avance. Des voyants, situés sur le sélecteur ou la touche de programmes, indiqueront à quel moment du processus le lave-vaisselle se trouve. Suivant les modèles, les phases sont :

a) lavage / séchage / fin (End),

b) ou bien opération / fin (End).

c) Les modèles équipés d'un afficheur indiquent le temps restant pour la fin du programme.

IMPORTANT

N'ouvrez pas la porte du lave-vaisselle pendant le processus de lavage. Cela pourrait perturber le déroulement du programme.

Lorsque le lave-vaisselle est en marche et que...

• Vous pouvez introduire une pièce en plus dans le lave-vaisselle.
• Vous voulez modifier le programme de lavage.
• Appuyez sur la touche Pause.
• Introduisez la pièce dans le lave-vaisselle et/ou modifiez le programme de lavage.
• Appuyez sur la touche Départ.

Sauf si la modification joue sur la durée du programme de lavage sélectionné ou si vous avez activé la fonction de Départ différé, auquel cas il faudrait alors passer par la touche ON/OFF (0), pour pouvoir modifier son état.

IMPORTANT

Il convient de tenir compte que la touche Départ / Pause est différente de celle de ON / OFF.

Si vous appuyez sur ON / OFF pendant le processus de lavage, il vous faudra reprogrammer le lave-vaisselle.

7 FIN DE PROGRAMME

Le programme une fois fini, le voyant FIN (End) s'allumera et émettra un bip continu pendant 3 secondes.

8 COUPURES DE L'ALIMENTATION ÉLECTRIQUE

En cas de coupure de l'alimentation électrique, lorsque le courant se rétablira, le lave-vaisselle

reprendra son fonctionnement normal au point où il s'était arrêté (il

possède une mémoire de 12 heures minimum, suivant les modèles).

9 CONSEILS DE BASE

Il existe toute une série de recommandations qu'il vous faudra toujours prendre en compte. Si vous le faites, vous rallongerez la durée de vie de votre lave-vaisselle et améliorerez la qualité du lavage.

a. Remplissez le lave-vaisselle. Essayez de tirer parti au maximum de la capacité du lave-vaisselle. Vous réduirez ainsi les consommations en eau et en électricité et diminuerez le niveau de bruit de votre appareil électroménager. b. Disposez bien la vaisselle. Pour une qualité optimale du lavage, les bras d'aspersion doivent tourner sans aucun type d'obstacles. De même, les pièces doivent être bien placées de sorte à être atteintes par le jet d'eau. c. Choix du programme. Choisissez bien le programme de lavage, ainsi que les fonctions supplémentaires, en fonction de vos besoins. d. Nettoyage. Nettoyez tous les trois mois les filtres et les bras d'aspersion. De même, assurez-vous que vous les avez bien remis en place.

MAINTENANCE ET ENTRETIEN DE L'APPAREIL

Il est recommandé de réaliser habituellement les opérations d'entretien pour rallonger la vie de votre lave-vaisselle.

Réalisez tous les trois mois les opérations suivantes :

• Nettoyage du filtre.
• Nettoyage des bras d'aspersion. Nettoyage intérieur.
• Nettoyage extérieur. Vous rallongerez ainsi la vie de votre lave-vaisselle.

IMPORTANT

Laissez ouvert le lave-vaisselle si vous avez prévu de vous absenter longtemps, pour permettre à l'air de circuler librement à l'intérieur de la machine.

1 NETTOYAGE DU FILTRE DE LAVAGE

Le filtre est composé de deux ou trois pièces (en fonction du modèle) : filtre intérieur, filtre extérieur et le protecteur des filtres. Il se trouve dans la partie basse du lave-vaisselle sous le panier inférieur.

Après avoir retiré le panier inférieur, démontez le filtre intérieur en le tournant vers la gauche et en le tirant vers le haut.

Retirez le filtre extérieur. Retirez le filtre protecteur (suivant les modèles).

Il est extrêmement important de bien mettre les filtres en place. Remettez bien en place le protecteur des filtres. Insérez le filtre extérieur

Dans son logement. Mettez en place le filtre intérieur dans son orifice et tournez-le vers la droite jusqu'à faire butée.

Le troisième bras d'aspersion (suivant le modèle), le bras d'aspersion supérieur et le bras d'aspersion inférieur doivent être nettoyés tous les trois mois. Démontage des bras d'aspersion :

Le troisième bras d'aspersion se démonte en faisant pression vers le haut et en le dévissant. Le bras d'aspersion supérieur est monté sur le panier supérieur. Pour le démonter, il faut le dévisser complètement. Le bras d'aspersion inférieur se démonte en dévissant vers la gauche l'écrou inférieur et en le tirant vers le haut.

Ils doivent être lavés sous un jet d'eau à l'aide d'une éponge qui ne raye pas.

Les gicleurs doivent être bien propres. Si un gicleur est bouché, il faut le déboucher. Montez les bras d'aspersion.

IMPORTANT

Avant de procéder à toute opération de nettoyage ou de maintenance, il est recommandé de débrancher le lave-vaisselle.

(3)

NETTOYAGE DE L'INTÉRIEUR DE L'APPAREIL

Il faut nettoyer le lave-vaisselle tous les trois mois, pour éliminer les saletés restées dans la machine.

Au lieu d'utiliser du détergent, utilisez du produit pour laver les machines (suivre les instructions du fabricant).

(4)

NETTOYAGE DE L'EXTÉRIEUR DE L'APPAREIL

Pour nettoyer l'extérieur, utilisez un chiffon imprégné d'eau savonneuse. Utilisez des produits qui ne rayent pas et qui ne sont pas abrasifs. Séchez avec un chiffon.

IMPORTANT

Par mesure de sécurité, vérifiez que la machine n'est pas en marche pendant le nettoyage.

DIAGNOSTIC ET SOLUTION AUX PROBLÈMES

PROBLÈMES TECHNIQUES OU FONCTIONNELS

Lorsque le lave-vaisselle détecte une dysfonction, il vous avertira à l'aide de signaux sonores ou visuels, suivant le modèle.

Sur le bord supérieur de la porte du lave-vaisselle, il y a un tableau identifiant les incidences éventuelles.

(F1) Modèles avec

afficheur. Sur ces modèles, la dysfonction est identifiée par la lettre "F" suivie d'un numéro (de 1 à 9).

1 Modèles sans

afficheur. En cas de dysfonction, le lave-vaisselle émettra une série de bips qui s'arrêteront pendant sept secondes et reprendront ensuite. Vous pourrez identifier le type de dysfonction en comptant le nombre de bips (1 bip, Porte ouverte; 2 bips, l'eau n'arrive pas; et ainsi de suite).

Pour que le lave-vaisselle arrête d'émettre des bips, appuyez sur la touche Départ/Pause.

En fonction du type de dysfonction, contactez le Service Technique pour l'informer du problème.

DYSFONCTION	MODELE AVEC DISPLAY	MODELE SANS DISPLAY
		BIPS
Porte ouverte	F1	1
L'eau n'arrive pas	F2	2
Ne vidange pas	F3	3
Débordement	F4	4
Surchauffe	F5	5
Ne chauffe pas	F6	6
Senseur Température	F7	7
Manque de pression d'eau	F8	8
Alternatif	F9	9

- Pourquoi le lave-vaisselle ne se met-il pas en route?

Cause possible :

Il n'y a pas de tension au réseau électrique. La prise n'est pas bien enfoncée. - Les fusibles de l'installation électrique ont "sauté". Le lave-vaisselle n'est pas branché. - Vous n'avez pas appuyé sur la touche On / Off (l'indicateur lumineux de cette touche doit être allumé de façon permanente). La porte du lave-vaisselle est mal fermée. - Vous n'avez pas appuyé sur la touche Départ.

- Le lave-vaisselle se met en route mais l'eau n'arrive pas.

Cause possible :

Il n'y a pas d'eau dans le réseau. Le robinet d'arrivée d'eau est fermé. Le filtre de l'électrovanne d'arrivée d'eau est bouché.

- Il ne se vidange pas, l'eau reste dans la cuve.

Cause possible :

L'écoulement est bloqué ou mal installé. Le tuyau de vidange est bouché ou plié. - Les filtres sont bouchés. Le programme sélectionné n'est pas fini, attendez qu'il finisse.

- Des traces de détergent restent dans le distributeur ou sur la contre-porte.

Cause possible :

• Un élément de vaisselle empêche l'ouverture du distributeur. Le détergent est périmé ou ce n'est pas celui qui convient.
• Les bras d'aspersion heurtent un élément de la vaisselle.
• Les gicleurs des bras d'aspersion sont bouchés.
• Le distributeur de détergent était humide lorsque vous avez mis le détergent. Le distributeur doit être sec.

- Il y a de la mousse inhabituelle qui se forme :

• Vous avez mis du détergent pour lavage à la main au lieu de détergent spécial lave-vaisselle.

- Le lave-vaisselle fait des bruits bizarres.

Cause possible :

- Si vous n'avez pas mis la vaisselle correctement. - Les bras d'aspersion heurtent un élément de la vaisselle.

PROBLÈMES AVEC L'EFFICACITÉ DU LAVAGE

- Restes de saleté ou résidus d'aliments sur la vaisselle.

Cause possible :

Le filtré de lavage est mal mis, sale ou bouché. - Les gicleurs des bras d'aspersion sont sales ou les bras d'aspersion sont bloqués avec une pièce de la vaisselle. Le détergent n'est pas celui qui convient ou est insuffisant. La vaisselle n'est pas bien mise. Il y a des pièces qui en touchent d'autres. - Les paniers sont trop chargés. Le programme de lavage n'est pas adéquat. L'écoulement est bloqué. - Les pièces de vaisselle ont des résidus d'aliments trop secs.

La vaisselle sort blanchâtre.

Cause possible :

• Pas assez de détergent ou de liquide de rinçage.
• Un détergent sans phosphate a été utilisé. Faites un essai avec un détergent avec phosphate.

- La vaisselle n'est pas bien sèche.

Cause possible :

Il manque du liquide de rinçage. La régulation du liquide de rinçage n'est pas ajustée. La vaisselle est mal mise. La vaisselle a été retirée trop tôt. Le programme de lavage n'est pas celui qui convient.

- Le verre ou le cristal ressort avec un aspect laiteux ou rayé.

Cause possible :

• Les pièces ne sont pas lavables en lave-vaisselle. Le détergent ne convient pas.

- Le verre ou le cristal ressort avec un aspect opaque.

Il manque du liquide de rinçage.

- Les verres et les couverts ressortent voilés et les verres présentent un aspect métallique.

Dosage excessif du liquide de rinçage.

- Les pièces en acier inoxydable ou en acier fin ont des taches.

Cause possible :

• Les pièces ne sont pas lavables en lave-vaisselle. La vaisselle n'est pas bien mise. Trop de détergent a été utilisé.
• Acier de basse qualité.

REMARQUE ÉCOLOGIQUE

En vue de préserver l'environnement, portez votre appareil usagé à un centre officiel de ramassage ou de récupération de matériaux recyclables.

Avant de vous débarrasser de votre appareil usagé, rendez-le inutilisable en coupant le cordon d'alimentation avec la fiche.

b o bien operation / fin End.
