Type de produit	Hotte de cuisine
Marque	Itho
Modèle	D662
Largeur	90 cm
Profondeur	50 cm
Hauteur	60 cm
Poids net	12 kg
Alimentation électrique	230 V, 50 Hz
Puissance motrice	250 W
Débit d'extraction max	600 m³/h
Niveau sonore max	58 dB(A)
Type de commande	Boutons poussoirs
Éclairage	2 x LED 1,5 W
Filtre à graisse	Filtre aluminium lavable
Filtre à charbon	Optionnel, remplaçable
Mode d'évacuation	Évacuation extérieure ou recyclage
Installation	Murale ou sous meuble
Classe énergétique	A+
Garantie constructeur	2 ans
Entretien	Filtre à graisse lavable au lave-vaisselle ; filtre à charbon à remplacer tous les 3 à 6 mois
Pièces détachées	Disponibles auprès du service après-vente Itho
Sécurité	Arrêt automatique après 1 heure d'utilisation en continu ; protection contre la surchauffe

FOIRE AUX QUESTIONS - D662 Itho

Comment installer la hotte Itho D662 ?

L'installation doit être réalisée par un professionnel qualifié. Fixez la hotte au mur ou sous le meuble à une hauteur de 65 à 75 cm au-dessus de la plaque de cuisson. Assurez-vous que l'évacuation d'air est correctement raccordée au conduit extérieur ou installez un filtre à charbon pour le recyclage.

Comment nettoyer le filtre à graisse ?

Retirez le filtre à graisse en aluminium et lavez-le à la main ou au lave-vaisselle avec un détergent doux. Séchez-le complètement avant de le remettre en place. Un nettoyage régulier (tous les 2 mois) est recommandé pour maintenir les performances.

Comment remplacer le filtre à charbon ?

Le filtre à charbon se trouve derrière le filtre à graisse. Déverrouillez-le et remplacez-le par un neuf. Il doit être changé tous les 3 à 6 mois selon l'usage. N'utilisez que des filtres d'origine Itho.

Pourquoi la hotte fait-elle du bruit ?

Un bruit excessif peut provenir d'un filtre à graisse encrassé, d'une obstruction du conduit d'évacuation ou d'un mauvais montage. Nettoyez le filtre et vérifiez l'installation. Si le bruit persiste, contactez le service technique.

Comment raccorder la hotte à l'évacuation extérieure ?

Utilisez un conduit rigide ou flexible d'un diamètre de 150 mm (ou 125 mm selon modèle) pour évacuer l'air vers l'extérieur. Veillez à ce que le conduit soit le plus court possible et sans coudes brusques pour éviter les pertes de débit.

Comment changer l'ampoule LED ?

Les ampoules LED sont intégrées et ne sont pas remplaçables individuellement. En cas de panne, contactez le service après-vente pour faire remplacer le module d'éclairage.

Comment utiliser la fonction minuterie ?

Appuyez sur le bouton 'Minuterie' (si présent) pour régler une durée d'arrêt automatique (généralement 5, 10 ou 15 minutes). La hotte s'éteindra automatiquement après le délai choisi.

Que faire si la hotte s'arrête toute seule ?

Cela peut être dû à une protection contre la surchauffe ou une minuterie activée. Vérifiez que le filtre n'est pas obstrué et que la hotte n'est pas en mode minuterie. Si le problème persiste, débranchez l'appareil 10 minutes puis rebranchez-le.

Où trouver des pièces détachées pour la hotte Itho D662 ?

Les pièces détachées (filtres, ampoules, télécommande) sont disponibles auprès des revendeurs agréés ou du service après-vente Itho. Indiquez le modèle D662 pour obtenir les bonnes références.

Comment nettoyer l'extérieur de la hotte ?

Utilisez un chiffon doux et humide avec un détergent non abrasif. Ne pas utiliser de produits contenant de l'alcool, de l'acétone ou des nettoyants agressifs qui pourraient endommager la surface.

MODE D'EMPLOI D662 Itho

NOVY sa se réserve le droit de modifier en tout temps et sans préavis la construction et les prix de ses produits.

662 2 motor/moteur/Motor

692 2 motor/moteur/Motor

60 cm

90 cm

692

662

La hotte à tiroir escamotable 662 s'intègre sous une armoire murale de 60 cm de large, la hotte à tiroir escamotable 692 s'intègre sous une armoire murale de 90 cm de large et s'adapte à tous les standards du marché de la cuisine.

Hauteur minimale d'implantation : 60 cm au-dessus d'une table de cuisson électrique et 65 cm au-dessus de brûleurs gaz et 75 cm au-dessus d'une taque à induction.

Sa mise en place doit être réalisée par un installateur qualifié. Le non respect de cette condition entraîne la suppression de la garantie constructeur et tout recours en cas d'accident.

2. MONTAGE

Ayez soin de sortir du carton d'emballage les accessoires pour le montage.

La hotte doit être montée de telle sorte que l'avant du bandeau de tiroir fermé soit aligné avec les façades des meubles contigs.

Le corps vertical de la hotte n'occupe que le fond de l'armoire et l'espace resté libre derrière la porte peut être utilisé pour un rangement à épices ou de petites étagères.

La découpe d'encastrement sous l'armoire sera de 560-570 x 180 mm pour la 662 et de 860-870 x 180 mm pour la 692 (Fig. 1 et 2)

GEBRAUCHSANLEITUNG

1. INSTALLATION

Ne négligez jamais son entretien. Il y a risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.

respectée.

12. REMPLACEMENT DE L'ECLAIRAGE

Avant toute intervention, débrancher la hotte du réseau électrique à l'avance pour faire refroidir les lampes suffisamment.

Le remplacement des lampes se fait à l'aide de la ventouse (Fig. 12).

Fig. 12

La hotte 662 est équipée de 2 lampes halogènes du type

12V/20W/∅35/GU4/38°, la hotte 692 est équipé de 4 lampes du même type.

Vissez-les deux étriers pour suspension dans le côté latéral de la cuisine avec 2 x 2 vis 4,2 x 13 mm (Fig. 3 type 662, Fig. 4 type 692).

Fig. 3 La réglementation sur les conduits d'aération doit être scrupuleusement

Fig. 4

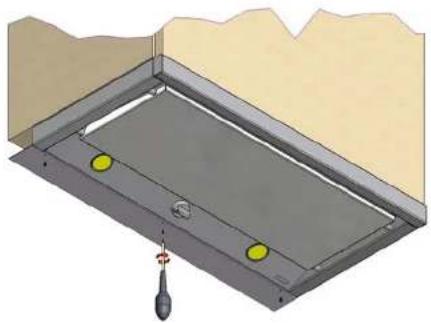

La hotte à tiroir escamotable NOVY se fixe par deux clips latéraux à ressort qui maintiennent la hotte en position dans la découpe et qui se serrent pour une fixation définitive (Fig. 5 662, Fig. 6 692) et par des fixations par vis 3,5 x 16 mm inox accessibles sous le devant de l'armoire porteuse lorsque le tiroir est en extension complète (4 vis 662 et 6 vis 692 Fig. 7).

Fig. 5 A la réouverture du tiroir, l'appareil reprendra son service sur la

programmation qu'il assurait précédemment.

Pendant l'utilisation le tiroir doit être étiré au maximum.

11. ENTRETIEN

Le filtre à graisses et la hotte doivent être nettoyées tout les deux semaines.

Entretien de la carrosserie :

L'extérieur de la hotte se nettoie avec un chiffon humide et un détergent

doux. Ne pas utiliser des produits agressifs, abrasifs ou chlorés.

L'utilisation de l'eau de javel est également à proscrire.

Entretien du filtre à graisses

1/ Dans le lave-vaiselle

2/ Manuellement

• préparez dans l'évier 3 doigts d'eau chaude additionnée d'un détergent
• laissez tremper le filtre quelques minutes
• tapotez le filtre dans la solution pour en chasser toutes les particules
• rincez et contrôlez la propreté par mirage à contre-jour
• égouttez, séchez et remettez en place.

Le filtre est accessible par l'ouverture en bascule du carter. Pour ouvrir, tirer le carter vers le bas, côté ressorts de fermeture. Décrochez le filtre en tirant vers le bas par la languette et dégager vers l'avant.

Cette hotte est dotée d'une puissante turbine centrifuge qui absorbe les vapeurs à travers un filtre à graisses pour les évacuer ensuite à l'extérieur. Le carter en inox détermine des couloirs d'aspiration périphériques qui assurent un traitement efficace de toute la surface couverte par la hotte.

9. CONSEILS D'UTILISATION

Important!

Pour un fonctionnement rationnel, il est conseillé de prendre en considération les notions suivantes :

- Placer les casseroles de façon que les buées ne sortent pas du plan inférieur de la hotte.

- Evitez les courants d'air au-dessus du plan de cuisson.

- Quelles que soient les dimensions de votre cuisine, votre hotte ne peut évacuer que l'équivalent de l'air de remplacement que vous laissez entrer dans la pièce. C'est pourquoi, lors de l'utilisation de la hotte, il est important que de l'air frais puisse entrer dans la cuisine par une grille d'aération haute ou basse ou par une porte ou une fenêtre entrouverte.

- Soyez attentif quand vous faites des fritures sous la hotte. Ne laissez jamais votre friteuse sans surveillance.

- Il est strictement interdit de flamber sous la hotte.

10. MISE EN SERVICE

La hotte à tiroir NOVY dispose de:

• un interrupteur général solidaire de l'ouverture ou de la fermeture du tiroir
• Bouton rotatif : A : ventilation avec lumière
  B : ventilation sans lumière
  C : éclairage

20

Un bandeau de jonction fourni permet de boucher l'intervalle entre le mur et le bas de la hotte. Ajuster en coupant à largeur désirée et fixer par vissage au fond des couloirs d'aspiration latéraux par vis 2,9 x 6,5 mm (derrière les pivots charnières du carter en inox) Fig 8.

Fig. 8

662 / 692 Voir page 33

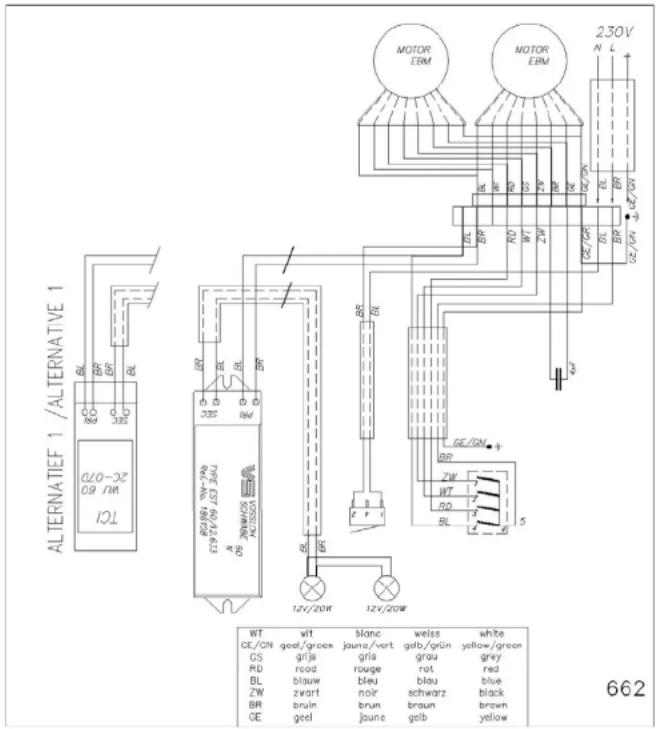

4. SCHEMA ELECTRIQUE

662 Voir page 34 / 692 Voir page 35

5. REMPLACEMENT DE BANDEAU DE FACADE

- deux petites vis cruciformes latérales voisines du bandeau (Fig. 9) permettent le dégagement vers l'avant de l'étrier porteur du bandeau - quatre vis maintiennent le bandeau sur l'étrier : deux vis centrales servent des trous d'ajustage très larges et deux vis aux extrémités servent des trous très précis qui seront bloqués en dernier après l'ajustage du bandeau en ligne avec les façades.

Fig. 9

Dans l'ordre, procéder comme suit :
- ouvrez le tiroir
- déposez l'étrier avec son bandeau
- dévissez le bandeau à éliminer
- fixez le nouveau bandeau
- remontez l'étrier porteur du nouveau bandeau
- ouvrez en bascule le carter
- fermer le tiroir
- ajustez le bandeau en ligne avec les façades
- servez les deux dernières vis et bloquez le tout, le tiroir restant fermé : le vissage est accessible par l'intérieur de la hotte lorsque le carter est ouvert.

Fig. 10

6. RACCORDEMENT

L'évacuation se fait par le dessus de l'appareil sur une collerette de ∅ 150 mm.

Attention : N'utilisez jamais un conduit déjà en service pour une autre fonction (conduit de chauffage, ventilation mécanique contrôlée). Cette prescription est réglementaire et engage votre responsabilité. Veillez à ce que votre raccordement soit hermétique. (Utilisez du ruban adhésif aluminium D 906.292).

L'évacuation doit être la plus courte et la plus directe possible.

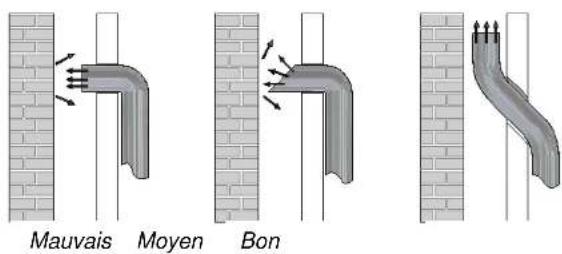

En cas de raccordement sur un conduit existant, dirigez le flux d'air vers le haut (Fig. 11).

Fig. 11

Assurez-vous du libre débouché à l'air. Tout étranglement, rétréci, chapeau de couverture, grillage est contre indiqué.

7. BRANCHEMENT ELECTRIQUE

Raccordement sur une ligne 230 Volt par le cordon avec fiche bipolaire + terre. L'intensité du courant figure sur la plaque signalétique de la hotte. Ne pas oublier le raccordement à la terre. La prise doit être montée visiblement et bien accessible.
