D662 - Afzuigkap Itho - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Itho
Model	D662
Breedte	90 cm
Diepte	50 cm
Hoogte	60 cm
Netto gewicht	12 kg
Elektrische voeding	230 V, 50 Hz
Motorvermogen	250 W
Maximaal afzuigdebiet	600 m³/h
Maximaal geluidsniveau	58 dB(A)
Bedieningstype	Drukknoppen
Verlichting	2 x LED 1,5 W
Vetfilter	Wasbaar aluminium filter
Koolstoffilter	Optioneel, vervangbaar
Afvoermodus	Buitenafvoer of recirculatie
Installatie	Aan de muur of onder kast
Energieklasse	A+
Fabrieksgarantie	2 jaar
Onderhoud	Vetfilter wasbaar in vaatwasser; koolstoffilter elke 3 tot 6 maanden vervangen
Onderdelen	Beschikbaar via de Itho-klantenservice
Veiligheid	Automatische uitschakeling na 1 uur continu gebruik; oververhittingsbeveiliging

Veelgestelde vragen - D662 Itho

Hoe installeer ik de Itho D662 afzuigkap?

De installatie moet worden uitgevoerd door een gekwalificeerde professional. Bevestig de afzuigkap aan de muur of onder de kast op een hoogte van 65 tot 75 cm boven de kookplaat. Zorg ervoor dat de luchtafvoer correct is aangesloten op de buitenafvoer of installeer een koolstoffilter voor recirculatie.

Hoe reinig ik het vetfilter?

Verwijder het aluminium vetfilter en was het met de hand of in de vaatwasser met een mild reinigingsmiddel. Droog het volledig voordat u het terugplaatst. Regelmatig reinigen (elke 2 maanden) wordt aanbevolen om de prestaties te behouden.

Hoe vervang ik het koolstoffilter?

Het koolstoffilter bevindt zich achter het vetfilter. Ontgrendel het en vervang het door een nieuw. Het moet elke 3 tot 6 maanden worden vervangen, afhankelijk van het gebruik. Gebruik alleen originele Itho-filters.

Waarom maakt de afzuigkap geluid?

Overmatig geluid kan worden veroorzaakt door een verstopt vetfilter, een verstopping in de afvoerleiding of een verkeerde montage. Reinig het filter en controleer de installatie. Als het geluid aanhoudt, neem dan contact op met de technische dienst.

Hoe sluit ik de afzuigkap aan op de buitenafvoer?

Gebruik een stijve of flexibele leiding met een diameter van 150 mm (of 125 mm afhankelijk van het model) om de lucht naar buiten af te voeren. Zorg ervoor dat de leiding zo kort mogelijk is en zonder scherpe bochten om debietverlies te voorkomen.

Hoe vervang ik de LED-lamp?

De LED-lampen zijn ingebouwd en kunnen niet afzonderlijk worden vervangen. Neem bij defect contact op met de klantenservice om de verlichtingsmodule te laten vervangen.

Hoe gebruik ik de timerfunctie?

Druk op de knop 'Timer' (indien aanwezig) om een automatische uitschakeltijd in te stellen (meestal 5, 10 of 15 minuten). De afzuigkap schakelt na de gekozen tijd automatisch uit.

Wat te doen als de afzuigkap vanzelf stopt?

Dit kan worden veroorzaakt door oververhittingsbeveiliging of een geactiveerde timer. Controleer of het filter niet verstopt is en of de afzuigkap niet in de timermodus staat. Als het probleem aanhoudt, koppel het apparaat 10 minuten los van het stroomnet en sluit het opnieuw aan.

Waar kan ik onderdelen vinden voor de Itho D662 afzuigkap?

De onderdelen (filters, lampen, afstandsbediening) zijn verkrijgbaar bij erkende dealers of de Itho-klantenservice. Vermeld het model D662 om de juiste referenties te krijgen.

Hoe reinig ik de buitenkant van de afzuigkap?

Gebruik een zachte, vochtige doek met een niet-schurend reinigingsmiddel. Gebruik geen producten die alcohol, aceton of agressieve reinigers bevatten, omdat deze het oppervlak kunnen beschadigen.

GEBRUIKSAANWIJZING D662 Itho

NOVY nv behoudt zich het recht voor te allen tijde en zonder voorbehoud de constructie en de prijzen van haar producten te wijzigen.

Het is uitermate belangrijk dat uw nieuwe dampkap zodanig geïnstalleerd wordt dat deze haar maximum vermogen kan ontwikkelen wat luchtdebiet betreft. In principe dient de uitlaat zo kort mogelijk en zo groot mogelijk van sectie gehouden te worden. Sluit daarom een buis aan die een diameter heeft van 150 mm. Verminder de uitlaatsectie niet door een te kleine of te weinig doorlatende muurrooster of iets dergelijks. Hoe minder de afvoer geremd wordt, hoe groter het debiet en aldus het nuttige effect van uw dampafvoerkap.

2. MONTAGE

Wanneer u de verpakking van de inbouwdampkap verwijdert, dient u erop te letten dat de montagematerialen los bij verpakt zijn. De inbouwdampkap 662 is bestemd voor inbouw onder een keukenkast van 60 cm breed en inbouwdampkap 692 is bestemd voor inbouw onder een keukenkast van 90 cm breed en beantwoordt volledig aan de standaardmaten. Zorg ervoor dat er tussen de onderkant van de dampkap en het kookvlak minimaal 60 cm voor elektrisch, 65 cm voor gastoestellen en 75 cm voor inductie kookplaat vrij is. De dampkap neemt de achterste helft in van de kast en de vrije ruimte vooraan kan u gebruiken als bergplaats.

3. INBOUW IN WANDKAST

De inbouwdampkap moet zo worden geplaatst dat de voorkant van het front zich in gesloten toestand in hetzelfde vlak bevindt van de kastdeur. Daarvoor voorziet u een uitsparing van 560-570 x 180 mm (Fig. 1) in de bodem van de wandkast voor model 662 en een uitsparing van 860-870 x 180 mm voor model 692 (Fig. 2)

Fig. 1

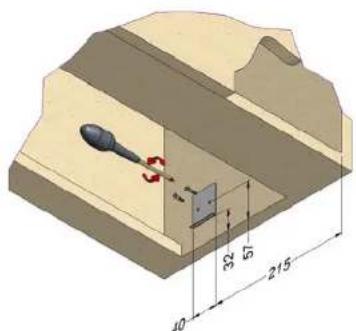

De 2 bijgeleverde ophangbeugels worden in de zijwand van de keukenkast geschroefd door middel van 2 x 2 bolkopschroeven van 4,2 x 13 mm zie fig. 3 voor type 662 en Fig. 4 voor type 692.

Fig. 3

Fig. 4

Men kan de inbouwdampkap nu voorzichtig in de uitsparing van de kastbodem plaatsen. De ophangbeugels (Fig. 5 voor 662, Fig. 6 voor 692) beletten dat de inbouwdampkap terug naar beneden komt en worden aangespannen om de dampkap stevig te bevestigen.

Fig. 5

Na het uitschuiven van de lade bemerkt u de bevestigingsgaten waar de dampkap aan de bodem van de wandkast moet worden vastgeschroefd met houtschroeven 3,5 x 16 mm RVS (4 voor 662, 6 voor 692 Fig. 7).

10. REINIGUNG

Naargelang de diepte van de wandkast monteert u al of niet de sierstrip. Dit is een gelakte sierlijst die u zodanig kan afsnijden dat deze op de muur aansluit. De sierstrip wordt bevestigd d.m.v. kleine schroeven 2,9 x 6,5 mm aan de rug van de dampkap (Fig. 8).

Fig. 8

Indien u de voorzijde wenst te vervangen door een voorzijde die naar samenstelling, vorm of kleur overeenstemt met de wandkasten van uw interieur, kan u dit als volgt doen :

Na het uitschuiven van de lade komen links en rechts, juist achter de voorzijde, twee schroeven vrij (Fig. 9). Draai deze schroeven volledig uit zodat de voorzijde kan worden weggenomen. U kan nu een andere voorzijde monteren op de voorzijdehouder (Fig. 10). Het geheel van voorzijde en voorzijdehouder kan u nu weer bevestigen door de schroeven volledig in te schroeven.

F i g . 9

De aansluiting gebeurt bovenaan. De uitlaat dient voor een aansluiting op een ronde buis van ∅ 150 mm. Houd deze buis zo kort mogelijk en laat zo weinig mogelijk bochten. Indien u de uitlaat op een schouw wilt aansluiten, moet de buis gemonteerd worden (Fig. 10). Let erop dat dit een verluchtingsschouw is.

8

In geen geval mag er aangesloten worden op een verwarmingsschouw. Verminder de uittlaatsectie niet door een te kleine of te weinig doorlatende muurrooster, dakhoeden of dergelijke, want hoe minder de afvoer geremd wordt, hoe groter het nut van uw dampkap.

De afvoer moet goed worden verzorgd. Gebruik daarvoor eventueel de ALU-folio kleefband D 906.292.

Bij afvoer door een muur gebruikt u best een wanduitblaasklep NOVY van het type D 906.178 VK 20.

De hiervoor vermelde instructies i.v.m. de luchtafvoer zijn opgesteld volgens de voorschriften van de bevoegde overheid en moeten dus nageleefd worden.

1. INBOUWAFMETINGEN 662 / 692 zie pag. 33

2. ELEKTRISCH SCHEMA

662 zie pag. 34 / 692 zie pag. 35

Gelieve de gegevens van het typeplaatje te controleren.

De inbouwdampkap is voorzien van een snoer met ingebouwde aarding.

Zorg ervoor dat de stekker wordt aangesloten op een eveneens van aarding voorziene stekkerdoos.

De stekker moet zichtbaar en goed bereikbaar gemonteerd zijn.

9. BEDIENING

Voor een goede werking dient de schuiflade in volledig open positie te staan.

Knopbediening:

Om de dampkap in te schakelen kunt u de schuiflade naar u toe trekken. Om ze uit te schakelen duw ze in gesloten positie. De dampkap start volgens de instelling van de schakelaar.

10. WERKING

De inbouwdampkap is voorzien van een krachtige centrifugaal ventilator die de dampen opzuigt door een vetfilter, om ze vervolgens naar buiten te brengen langs de evacuatiepijp. De constructie van de toestellen met randafzuiging brengt mee dat het ganse oppervlak nuttig wordt gebruikt, terwijl een maximum afzuiging ontstaat aan de randen, een waarborg voor een degelijke afvoer.

BELANGRIJK ! Om een goede werking te verzekeren is het evenwel nuttig volgende tips in acht te nemen :

- Plaats uw kookgerei zodanig dat opwellende dampen binnen het aanzuigvlak van de dampkap terechtkomen.

- Vermijd elke tocht boven het kookvlak.

- Hoe groot de keuken ook is, toch dient u er rekening mee te houden dat er slechts zoveel kubieke meter lucht kan worden afgevoerd als er in de keuken binnen gelaten wordt. Wanneer er geen of te weinig luchttoevoer is, mag er ook geen afdoende werking verwacht worden van het apparaat. Dit kan u verhelpen door een deur of een venster op een kier te zetten, liefst van binnenshuis uit.

Abb. 7

- Alleen onder voortdurend toezicht mag onder de dampkap gefrituurd worden. Die Rastfeder (Abb. 5 für 662, Abb. 6 für 692) verhindern daß die - Het is strikt verboden om onder de dampkap te flamberen.

11. ONDERHOUD

De vetfilter en de dampkap dienen om de twee weken gereinigd te worden.

U hebt toegang tot de vetfilter door de onderplaat gelijktijdig aan beide zijden naar beneden te trekken.

De filter kan gereinigd worden in de vaatwas of handmatig in een oplossing van kokend water, waarbij een detergent is toegevoegd. Laat de filter daarna afdruipen en drogen voor het herplaatsen.

De buitenkant van de schouwkap met een vochtige doek en een mild reinigingsmiddel schoonmaken. Geen agressieve of krassende producten of bleekwater gebruiken.

Belangrijk ! Indien de bovenvermelde instructies niet worden uitgevoerd, ontstaat er door een te sterke vervuiling kans op brandgevaar.

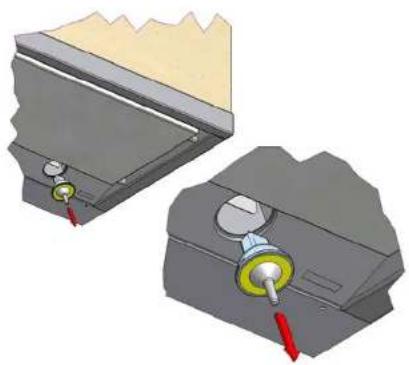

12. VERVANGEN VAN DE LAMPEN

Voor iedere interventie dient het toestel elektrisch ontkoppelt te worden. Bijgeleverd vindt u een zuignapje voor het verwijderen van de lampen. Zuignapje op de lamp plaatsen en naar u toe trekken.

De dampkap 662 is voorzien van 2 lampen van het type

12V/20W/∅35/GU4/38°, model 692 is voorzien van 4 lampen van hetzelfde type.
