DKE945D - Hotte aspirante BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	Bosch
Modèle	DKE945D
Dimensions (L x P x H)	90 cm x 50 cm x 60-100 cm (hauteur réglable)
Poids	15 kg
Alimentation électrique	220-240 V, 50/60 Hz
Puissance moteur	200 W
Niveau sonore	65 dB
Débit d'air	600 m³/h
Type de commande	Boutons poussoirs
Éclairage	2 ampoules halogènes 40 W
Filtres	Filtre métal lavable
Sortie d'air	Diamètre 150 mm
Classe énergétique	B
Vitesses	3 vitesses
Mode de fonctionnement	Extraction ou recirculation
Entretien des filtres	Nettoyage régulier au lave-vaisselle
Sécurité	Arrêt automatique après 12 heures
Pièces détachées	Disponibles auprès du service après-vente Bosch
Réparabilité	Indice de réparabilité 7.5/10

FOIRE AUX QUESTIONS - DKE945D BOSCH

Quelles sont les dimensions de la hotte Bosch DKE945D ?

La hotte mesure 90 cm de large, 50 cm de profondeur et sa hauteur est reglable de 60 à 100 cm.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques sont lavables au lave-vaisselle ou à la main avec de l'eau savonneuse. Laissez-les sécher avant de les remettre en place.

Puis-je utiliser la hotte en mode recyclage ?

Oui, la hotte Bosch DKE945D peut fonctionner en mode extraction (évacuation extérieure) ou en mode recirculation avec un filtre à charbon (vendu séparément).

Comment installer la hotte Bosch DKE945D ?

L'installation doit être réalisée par un professionnel qualifié. La hotte se fixe au mur ou sous un meuble. Respectez les distances de sécurité par rapport à la cuisson.

Quel est le niveau sonore de cette hotte ?

Le niveau sonore est d'environ 65 dB à pleine puissance, ce qui correspond à un bruit modéré.

Comment remplacer l'ampoule de la hotte ?

Débranchez l'appareil. Retirez le capot de l'éclairage et remplacez l'ampoule halogène 40 W (type G4). Refermez le capot et rebranchez.

La hotte Bosch DKE945D est-elle économe en énergie ?

Elle est classée en classe énergétique B, ce qui est bon pour une hotte aspirante.

Que faire si la hotte ne fonctionne plus ?

Vérifiez d'abord l'alimentation électrique et le fusible. Si le problème persiste, contactez le service après-vente Bosch.

Comment régler la vitesse d'aspiration ?

Utilisez les boutons poussoirs pour sélectionner l'une des 3 vitesses disponibles.

Où puis-je trouver des pièces détachées pour cette hotte ?

Les pièces détachées sont disponibles auprès du service après-vente Bosch ou sur leur site Internet.

MODE D'EMPLOI DKE945D BOSCH

Description de l'appareil

Modes de fonctionnement

Air évacué à l'extérieur :

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure.

Ce filtre retient les particules grasses solides en suspension dans les buées de cuisson.

Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé :

□ La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

⚠️ Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

□ Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine.

□ Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson.

□ Le filtre à charbon actif retient les substances odoriférantes.

⚠ Si vous n'incorporez aucun filtre au charbon actif, impossible de retenir les odeurs présentes dans les buées de cuisson.

Remarques importantes :

□ La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

□ Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

⚠️ Si l'appareil est endommagé, sa mise en service est proscrite.

⚠️ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

⚠ Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage).

⚠️ Cette hotte aspirante n'est destinée qu'à un usage domestique.

⚠️ Ne faites fonctionner la hotte aspirante qu'avec des ampoules montées sur leur douille.

⚠ Remplacez immédiatement les ampoules défectueuses pour éviter de surcharger les ampoules restantes.

⚠️ N'utilisez jamais la hotte aspirante sans filtre à graisse.

⚠ Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (par exemple les frites) qui sont préparés avec des matières grasses ou des huiles.

⚠️ Ne flambez aucun aliment sous la hotte. Les flammes pourraient atteindre le filtre à graisse et l'enflammer.

□ Lisez attentivement cette notice d'utilisation avant la première utilisation de votre appareil. Elle contient des informations importantes pour votre sécurité, ainsi que pour l'utilisation et l'entretien de l'appareil. ☐ Conservez soigneusement cette notice de montage et d'utilisation afin de pouvoir la remettre à un futur propriétaire. ⚠ Lorsque les brûleurs sont allumés, des ustensiles de cuisson doivent toujours être placés dessus. ⚠ L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée que sous certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

⚠️ Ne faites jamais fonctionner tous les brûleurs à gaz en même temps à pleine puissance pendant une durée prolongée (15 minutes maximum), sinon vous risquez de vous brûler en touchant la surface de la hotte, ou de l'endommager. Si la hotte doit fonctionner au-dessus d'une table de cuisson au gaz, faites-la fonctionner à la puissance d'aspiration maximale si vous avez allumé trois brûleurs ou plus.

Dérangements

Si vous avez des questions ou en cas de dérangement, veuillez contacter le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants :

N° E

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Utilisation de la hotte aspirante

⚠️ La méthode la plus efficace pour supprimer les buées de cuisson consiste à :

□ Enclencher la hotte aspirante en début de cuisson. □ Éteindre la hotte aspirante quelques minutes seulement après la fin de la cuisson.

Éclairage Arrêt/Marche Puissance d'aspiration

Enclenchement :

□ Poussez le commutateur droit à curseur jusque sur la puissance d'aspiration désirée.

Coupure :

□ Ramenez le commutateur droit à curseur sur la position 0.

Éclairage :

□ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.

Filtre et entretien

Filtres à graisse :

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention :

Plus elles se saturent en particules grasses, plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal :

□ En fonctionnement normal (1 à 2 heures par jour), le filtre doit être nettoyé au bout de 8 à 10 semaines. □ Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage. □ Le filtre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé.

Important :

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

Ensuite, brossez les filtres, rincez-les bien puis laissez-les goutter.

Filtre et entretien

Retrait et mise en place des filtres à graisse en métal :

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres.

1. Nettoyer les filtres à graisse.
2. Une fois nettoyés, remettez les filtres à graisse en place.

Filtre à charbon actif :

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention :

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

Mise en place du filtre :

Attention : les ampoules halogènes doivent s'être éteintes et avoir refroidi.

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").
2. Mettez en place le filtre à charbon actif.

1. Faites encranter la patte.
2. Remontez les filtres à graisse en métal (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").

Retrait du filtre :

1. Retirez les filtres à graisse en métal.
2. Enfoncez la patte puis retirez le filtre à charbon actif par le bas.

1. Remontez les filtres à graisse.

Changement du filtre à charbon actif :

☐ Si la hotte fonctionne normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. □ Vous pouvez vous procurer un filtre à charbon actif de rechange dans le commerce spécialisé. Voir la section sur les accessoires spéciaux. □ N'utilisez qu'un filtre d'origine. Vous garantirez ainsi un fonctionnement optimal de la hotte.

Mise au rebut du filtre à charbon actif usagé :

□ Les filtres à charbon actif ne contiennent aucune substance nocive. Vous pouvez les mettre à la poubelle des déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

□ Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez ainsi un fonctionnement optimal de la hotte.

Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif pour laver les fenêtres.

□ Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide.

□ N'utilisez pas de produits récurants ni d'éponges à dos abrasif.

□ Remarque : ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence : ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

⚠ Veuillez ne nettoyer le commutateur à curseur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle). Pour nettoyer le commutateur à curseur, n'utilisez pas de détergent pour les surfaces en acier.

Surfaces en acier inox :

□ Utilisez un produit spécial pour acier inox qui nettoie sans rayer.

□ Frottez toujours l'acier inox dans le sens de son polissage.

⚠️ Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, ni avec des détergents à base de sable, de soude caustique, d'acide ou de chlore.

Surfaces en aluminium et en plastique :

□ Utilisez un chiffon doux, non pelucheux, du genre employé pour nettoyer les vitres, ou un chiffon en microfibres.

□ N'utilisez pas de chiffons secs.

□ Utilisez un produit pour vitres non agressif.

□ N'utilisez pas de détergents agressifs contenant un acide ou une base.

□ N'utilisez pas de produits récurants.

Changement du tube au néon

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Démontez les filtres à graisse (voir la section intitulée "Filtre et entretien").
3. Par le haut, décrantez le cache d'éclairage hors du bandeau lumineux.

1. Remplacez l'ampoule défectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

1. Remettez le cache de l'éclairage en place.
2. Remontez les filtres à graisse.
3. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarques importantes

⚠️ Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. ⚠️ Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. ⚠️ Cette hotte peut évacuer l'air à l'extérieur ou le recycler. ⚠️ Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. ⚠️ L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. ⚠️ Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers aux gaz. ⚠️ Plus l'écart est faible entre la hotte aspirante et les foyers et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz:

⚠️ Lors du montage de foyers gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (En Allemagne par ex: les Règles technique TRGI régissant l'installation du gaz). ⚠️ Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils au gaz. ⚠️ La hotte aspirante ne pourra cotoyer que sur un côté un meuble haut ou une paroi haute. Ecart minimum: 50 mm. ⚠️ Ecart minimum, en présence de foyers au gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte: 650 mm, fig. 1.

Evacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par ex. aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Avant le montage

Si la hotte évacue l'air à l'extérieur, incorporer un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

Montage du volet anti-refoulement:

☐ Clipsez le volet anti-refoulement dans le manchon.

⚠ Les deux volets doivent se laisser déplacer vers le haut sans résister, avec un léger amorti.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que :

□ Le conduit d'évacuation soit court et lisse.

□ Il ait le moins possible de coudes.

□ Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

□ Conduits de section ronde : Nous recommandons des conduits au diamètre intérieur de 125 mm mais de 100 mm minimum.

□ Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé. 100 mm φ = 78 cm² de section 125 mm φ = 113 cm² de section. Si les conduits ont des diamètres différents : utilisez du ruban adhésif à étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation ∅ 125 mm :

□ Fixez le conduit d'évacuation directement sur l'orifice.

Branchement du conduit d'évacuation ∅ 100 mm :

☐ Fixez le manchon réducteur (livré d'origine ou en vente dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

□ Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

⚠️ Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Préparation du mur

□ Le mur doit être bien plat et vertical.

□ Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg :

	Air évacue Air recyclé
	15,060 cm	17,0
90 cm	17,5 19,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installer cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques :

Vous les trouverez après avoir retiré le cadre pour filtre, sur la plaque signalétique, à l'intérieur de l'appareil.

⚠ Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement : 1,30 m.

Si le cordon doit être raccordé définitivement au secteur :

Dans ce cas, le branchement de la hotte ne pourra être effectué que par un électricien-installateur agréé auprès de la compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirer le filtre à graisse (voir la notice d'utilisation).
2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. Posez le gabarit contre le mur et marquez grâce à lui l'emplacement des vis sur le mur.

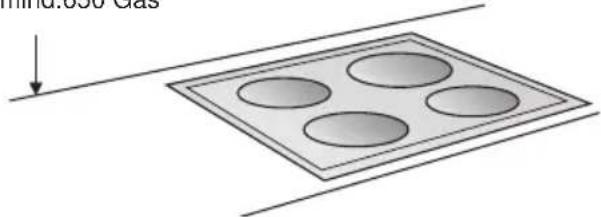

⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante.

1. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

⚠️ Respecter l'écart minimum entre les foyers et la hotte aspirante: 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante. 4. Percer 4 trous pour la hotte aspirante et 2 trous pour le capotage-cheminée. Ces trous doivent faire 8 mm de diamètre. Enfoncer les chevilles jusqu'à ras du mur.

min. 550 électrique min. 650 gaz

Remarque: rappelez-vous que vous aurez peut-être des accessoires spéciaux à monter.

1. Faites encranter les 2 écarteurs ci-joints dans la cornière retenant le capotage de cheminée. Au moyen de 2 vis hexagonales, visser les cornières servant à retenir le capotage de cheminée.
2. Vissez les deux vis hexagonales du haut jusqu'à ce qu'elles ne dépassent plus que de 5 mm environ.
3. Accrochez la hotte aspirante aux vis.

1. Vissez les vis hexagonales du bas.

⚠️ Avant de visser ces 4 vis à fond, ajustez la hotte aspirante en position.

1. Raccordez la hotte aux tuyaux.
2. Effectuez le branchement électrique de la hotte.
3. Retirez la pellicule de plastique protégeant les deux capots en inox.

⚠️ Évitez d'endommager les surfaces lisses en acier inox.

1. Insérez l'un dans l'autre les deux éléments du capotage-cheminée (les fentes de l'élément télescopique supérieur doivent être tournées vers le bas) puis introduisez-les dans la découpe ménagée à cet effet dans la hotte aspirante.

⚠ Évitez de rayer les éléments du capotage-cheminée au moment de les introduire l'un dans l'autre. Dans ce but, placez par exemple le gabarit sur les arêtes de l'élément inférieur.

1. Soulevez l'élément supérieur puis vissez-le au moyen de deux vis contre la cornière de retenue.

1. Remettez le filtre à graisse en place (voir la notice d'utilisation).

		DHZ5135
		361047
		90 cm: DHZ955060 cm: DHZ6550
