DKE945D - Dunstabzugshaube BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bosch
Modell	DKE945D
Abmessungen (B x T x H)	90 cm x 50 cm x 60-100 cm (Höhe verstellbar)
Gewicht	15 kg
Stromversorgung	220-240 V, 50/60 Hz
Motorleistung	200 W
Geräuschpegel	65 dB
Luftdurchsatz	600 m³/h
Bedienungsart	Drucktasten
Beleuchtung	2 Halogenlampen 40 W
Filter	Waschbarer Metallfilter
Luftauslass	Durchmesser 150 mm
Energieeffizienzklasse	B
Geschwindigkeitsstufen	3 Stufen
Betriebsart	Abluft oder Umluft
Filterwartung	Regelmäßige Reinigung in der Spülmaschine
Sicherheit	Automatische Abschaltung nach 12 Stunden
Ersatzteile	Erhältlich beim Bosch Kundendienst
Reparierbarkeit	Reparierbarkeitsindex 7.5/10

Häufig gestellte Fragen - DKE945D BOSCH

Welche Abmessungen hat die Bosch Dunstabzugshaube DKE945D?

Die Dunstabzugshaube ist 90 cm breit, 50 cm tief und die Höhe ist von 60 bis 100 cm verstellbar.

Wie reinige ich die Filter der Dunstabzugshaube?

Die Metallfilter sind in der Spülmaschine oder von Hand mit Seifenwasser waschbar. Lassen Sie sie trocknen, bevor Sie sie wieder einsetzen.

Kann ich die Dunstabzugshaube im Umluftbetrieb verwenden?

Ja, die Bosch Dunstabzugshaube DKE945D kann im Abluftbetrieb (Außenabluft) oder im Umluftbetrieb mit einem Aktivkohlefilter (separat erhältlich) verwendet werden.

Wie installiere ich die Bosch Dunstabzugshaube DKE945D?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden. Die Dunstabzugshaube wird an der Wand oder unter einem Schrank montiert. Beachten Sie die Sicherheitsabstände zum Kochfeld.

Wie hoch ist der Geräuschpegel dieser Dunstabzugshaube?

Der Geräuschpegel beträgt bei voller Leistung etwa 65 dB, was einem moderaten Geräusch entspricht.

Wie wechsle ich die Lampe der Dunstabzugshaube?

Trennen Sie das Gerät vom Stromnetz. Entfernen Sie die Beleuchtungsabdeckung und ersetzen Sie die Halogenlampe 40 W (Typ G4). Setzen Sie die Abdeckung wieder auf und schließen Sie das Gerät wieder an.

Ist die Bosch Dunstabzugshaube DKE945D energieeffizient?

Sie ist mit der Energieeffizienzklasse B eingestuft, was gut für eine Dunstabzugshaube ist.

Was tun, wenn die Dunstabzugshaube nicht mehr funktioniert?

Überprüfen Sie zuerst die Stromversorgung und die Sicherung. Wenn das Problem weiterhin besteht, wenden Sie sich an den Bosch Kundendienst.

Wie stelle ich die Sauggeschwindigkeit ein?

Verwenden Sie die Drucktasten, um eine der 3 verfügbaren Geschwindigkeitsstufen auszuwählen.

Wo finde ich Ersatzteile für diese Dunstabzugshaube?

Ersatzteile sind beim Bosch Kundendienst oder auf deren Website erhältlich.

BEDIENUNGSANLEITUNG DKE945D BOSCH

Betriebsarten

Abluftbetrieb:

Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fettfilter ins Freie.

Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

Die Küche bleibt weitgehend frei von Fett und Geruch.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Betriebsarten

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Umluftbetrieb:

Hierzu muss ein Aktivkohlefilter eingebaut werden (siehe Filter und Wartung).

⚠ Das komplette Montage-Set sowie die Ersatzfilter können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

☐ Der Lüfter der Dunstabzugshaube saugt den Küchendunst an und leitet ihn durch den Fett- und Aktivkohlefilter gereinigt in die Küche zurück.

☐ Der Fettfilter nimmt die fettigen Bestandteile des Küchendunstes auf.

☐ Der Aktivkohlefilter bindet die Geruchsstoffe.

⚠ Wird kein Aktivkohlefilter eingebaut, können keine Geruchsstoffe des Küchendunstes gebunden werden.

Wichtige Hinweise:

☐ Diese Gebrauchsanleitung gilt für mehrere Geräte-Ausführungen. Es ist möglich, dass einzelne Ausstattungsmerkmale beschrieben sind, die nicht auf Ihr Gerät zutreffen.

☐ Diese Dunstabzugshaube entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠ Ist das Gerät beschädigt, dürfen Sie es nicht in Betrieb nehmen. ⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden. ⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden. ⚠️ Verpackungsmaterial ordnungsgemäß entsorgen (siehe Montageanleitung). Diese Dunstabzugshaube ist nur für den Betrieb in Haushalten bestimmt. ⚠ Dunstabzugshaube nur mit eingesetzten Lampen betreiben. ⚠ Defekte Lampen sollten sofort ersetzt werden, um Überlastung der restlichen Lampen zu vermeiden. ⚠ Dunstabzugshaube nie ohne Fettfilter betreiben. ⚠ Überhitzte Fette oder Öle können sich leicht entzünden. Darum Speisen mit Fetten oder Ölen, z. B. Pommes frites, nur unter Aufsicht zubereiten. ⚠️ Unter der Dunstabzugshaube nicht flambieren.

! Brandgefahr am Fettfilter durch aufsteigende Flammen.

☐ Bevor Sie das neue Gerät benutzen, lesen Sie bitte sorgfältig die Gebrauchsanleitung. Sie enthält wichtige Informationen für Ihre Sicherheit sowie zum Gebrauch und zur Pflege des Gerätes.

☐ Bewahren Sie die Gebrauchs- und Montageanleitung ggf. für einen Nachbesitzer gut auf.

⚠️ Die Kochstellen müssen immer mit Kochgeschirr abgedeckt sein. Über einer Feuerstätte für feste Brennstoffe (Kohle, Holz und dgl.) ist der Betrieb der Dunstabzugshaube nur bedingt gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

⚠ Betreiben Sie nicht alle Gas-Kochstellen gleichzeitig über längere Zeit (max. 15 Minuten) bei höchster Wärmebelastung, sonst besteht Verbrennungsgefahr bei Berührung der Gehäuseoberflächen bzw. Gefahr der Beschädigung der Dunstabzugshaube. Beim Betrieb der Dunstabzugshaube über einem Gas-Kochfeld muss bei gleichzeitigem Betreiben von drei oder mehr Gas-Kochstellen die Haube in der Maximalstufe betrieben werden.

Störungen

Bei eventuellen Rückfragen oder Störungen, Kundendienst anrufen. (Siehe Kundendienststellenverzeichnis).

Bei Anruf bitte angeben:

E-Nr.

FD

Tragen Sie die Nummern in obige Felder ein. Die Nummern sind auf dem Typenschild, nach Abnahme der Fettfilter, im Innenraum der Dunstabzugshaube zu finden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am

wirkungsvollsten beseitigt durch:

☐ Einschalten der Dunstabzugshaube bei Kochbeginn.

☐ Ausschalten der Dunstabzugshaube erst einige Minuten nach Kochende.

Beleuchtung Lüfterstufen Aus / Ein

Einschalten:

☐ Schieben Sie den rechten Schiebeschalter auf die gewünschte Lüfterstufe.

Ausschalten:

☐ Schieben Sie den rechten Schiebeschalter auf 0 zurück.

Beleuchtung:

☐ Die Beleuchtung kann zu jeder Zeit verwendet werden, auch wenn der Lüfter ausgeschaltet ist.

Filter und Wartung

Fettfilter:

Zur Aufnahme der fettigen Bestandteile des Küchendunstes sind Metall-Fettfilter eingesetzt.

Die Filtermatten bestehen aus unbrennbarem Metall.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Reinigen der Metall-Fettfilter wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Reinigen der Metall-Fettfilter:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Metall-Fettfilter nach 8 bis 10 Wochen gereinigt werden. ☐ Das Reinigen kann in der Geschirrspülmaschine erfolgen. Dabei ist eine leichte Verfärbung möglich. ☐ Der Filter muss locker in der Geschirrspülmaschine liegen. Er darf nicht eingeklemmt sein. Stark gesättigte Metall-Fettfilter nicht zusammen mit Geschirr reinigen. ☐ Beim Reinigen von Hand, die Fettfilter in heißer Spüllauge einweichen. Danach abbürsten, gut ausspülen und abtropfen lassen.

Wichtig:

Filter und Wartung

Aus- und Einbauen der Metall-Fettfilter:

1. Drücken Sie die Raste an den Fettfiltern in Pfeilrichtung ein und klappen Sie die Fettfilter ab.

1. Reinigen Sie die Fettfilter.
2. Setzen Sie die gereinigten Fettfilter wieder ein.

Aktivkohlefilter:

Zum Binden der Geruchsstoffe beim Umluftbetrieb.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen Rückständen erhöht sich die Entflammbarkeit und die Funktion der Dunstabzugshaube kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitigen Wechsel des Aktivkohlefilters wird der Brandgefahr vorgebeugt, die durch Hitzestau beim Frittieren oder Braten entstehen kann.

Einbauen:

Achtung: Die Halogenlampen müssen ausgeschaltet und abgekühlt sein.

1. Bauen Sie die Fettfilter aus (siehe Aus- und Einbauen der Metall-Fettfilter).
2. Setzen Sie den Aktivkohlefilter ein.

1. Rasten Sie die Lasche ein.
2. Bauen Sie die Fettfilter ein (siehe Aus- und Einbauen der Metall-Fettfilter).

Ausbauen:

1. Bauen Sie die Fettfilter aus.
2. Drücken Sie die Lasche ein und nehmen Sie den Aktivkohlefilter nach unten ab.

1. Bauen Sie die Fettfilter ein.

Wechsel des Aktivkohlefilters:

☐ Bei normalem Betrieb (täglich 1 bis 2 Stunden) müssen die Aktivkohlefilter ungefähr 1 x im Jahr ausgetauscht werden. ☐ Der Aktivkohlefilter ist im Fachhandel erhältlich (siehe Sonderzubehör). ☐ Nur Originalfilter verwenden. Dadurch wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

☐ Aktivkohlefilter enthalten keine Schadstoffe. Sie können z. B. als Restmüll entsorgt werden.

Reinigen und Pflegen

Dunstabzugshaube durch Ziehen des Netzsteckers bzw. Ausschalten der Sicherung stromlos machen.

☐ Beim Reinigen der Fettfilter die zugänglichen Gehäuseteile von abgelagertem Fett reinigen. Dadurch wird der Brandgefahr vorgebeugt und die optimale Funktion bleibt erhalten. ☐ Zum Reinigen der Dunstabzugshaube heiße Spüllauge oder mildes Fensterputzmittel verwenden. ☐ Kratzen Sie angetrocknete Verschmutzung nicht ab, sondern weichen Sie diese mit einem feuchten Tuch auf. ☐ Keine scheuernden Mittel oder kratzende Schwämme verwenden. ☐ Hinweis: Alkohol (Spiritus) nicht auf Kunststoffflächen anwenden, es könnten matte Stellen entstehen.

Vorsicht! Küche ausreichend belüften, keine offene Flamme.

⚠️ Den Schiebeschalter nur mit einem weichen, feuchten Tuch reinigen (milde Spüllauge).

Keinen Edelstahlreiniger für den Schiebeschalter verwenden.

Edelstahloberflächen:

□ Verwenden Sie einen milden, nicht scheuernden Edelstahlreiniger. □ Reinigen Sie nur in Schliffrichtung. ⚠ Edelstahloberflächen nicht mit kratzenden Schwämmen und nicht mit sand-, soda-, säure- oder chloridhaltigen Putzmitteln reinigen!

Aluminium-, Lack- und Kunststoffoberflächen:

□ Verwenden Sie ein weiches, fusselfreies Fenster- oder Mikrofasertuch. ☐ Keine trockenen Tücher verwenden. □ Verwenden Sie ein mildes Fensterreinigungsmittel. ☐ Keine aggressiven, säure- oder laugenhaltigen Reiniger verwenden. ☐ Keine Scheuermittel verwenden.

Auswechseln der Lampen

1. Schalten Sie die Dunstabzugshaube aus und machen Sie durch Ziehen des Netzsteckers oder Ausschalten der Sicherung die Dunstabzugshaube stromlos.
2. Bauen Sie die Fettfilter aus (siehe Filter und Wartung).
3. Rasten Sie die Lampenabdeckung von oben aus der Lichtleiste aus.

1. Tauschen Sie die Lampe aus (handelsübliche Glühlampen max. 40 Watt, Sockel E 14).

1. Setzen Sie die Lampenabdeckung wieder ein.
2. Bauen Sie die Fettfilter wieder ein.
3. Stellen Sie durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung die Stromversorgung wieder her.

Wichtige Hinweise

⚠️ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

⚠️ Die Dunstabzugshaube ist für Abluft- und Umluftbetrieb verwendbar.

⚠️ Die Dunstabzugshaube immer über der Mitte der Kochstellen anbringen.

⚠️ Mindestabstand zwischen Elektrokochstellen und Unterkante der Dunstabzugshaube: 550 mm, Abb. 1.

Über einer Feuerstätte für feste Brennstoffe, von der eine Brandgefahr (z. B. Funkenflug) ausgehen kann, ist die Montage der Dunstabzugshaube nur dann zulässig, wenn die Feuerstätte eine geschlossene nicht abnehmbare Abdeckung hat und die länderspezifischen Vorschriften eingehalten werden. Diese Einschränkung gilt nicht für Gas-Herde und Gas-Mulden.

⚠️ Je kleiner der Abstand zwischen Dunstabzugshaube und Kochstellen, desto größer ist die Möglichkeit, dass sich durch aufsteigenden Wasserdampf unten an der Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Kochgeräten:

⚠️ Bei der Montage von Gaskochstellen sind die national einschlägigen gesetzlichen Bestimmungen (z. B. in Deutschland: Technische Regeln Gasinstallation TRGI) zu beachten.

⚠️ Es müssen die jeweils gültigen Einbauvorschriften und die Einbauhinweise der Gas-Gerätehersteller beachtet werden.

⚠️ Die Dunstabzugshaube darf nur an einer Seite neben einem Hochschrank oder einer hohen Wand eingebaut werden. Abstand mind. 50 mm.

⚠️ Mindestabstand bei Gas-Kochstellen zwischen Oberkante Topfträger und Unterkante der Dunstabzugshaube: 650 mm, Abb. 1.

Abluftbetrieb

Die Abluft wird über einen Lüftungsschacht nach oben, oder direkt durch die Außenwand ins Freie geleitet.

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugshaube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft-/Abluftmauerkasten oder durch andere technische Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

Wenn die Dunstabzugshaube im Umluftbetrieb – mit Aktivkohlefilter – verwendet wird, ist der Betrieb ohne Einschränkung möglich.

Vor der Montage

Bei Abluftbetrieb sollte in der Dunstabzugshaube eine Rückstauklappe eingebaut werden, wenn sie nicht im Abluftrohr oder Mauerkasten vorhanden ist. Ist dem Gerät keine Rückstauklappe beigelegt, kann sie über den Fachhandel bezogen werden.

Montieren der Rückstauklappe:

☐ Rückstauklappe in den Luftstutzen einklipsen.

⚠️ Die beiden Klappen müssen sich leicht federnd nach oben bewegen lassen.

Wird die Abluft durch die Außenwand geleitet, sollte ein Teleskop-Mauerkasten verwendet werden.

Optimale Leistung der Dunstabzugshaube:

□ Kurzes, glattes Abluftrohr.

□ Möglichst wenig Rohrbögen.

□ Möglichst große Rohrdurchmesser und große Rohrbögen.

Der Einsatz von langen, rauhen Abluftrohren, vielen Rohrbögen oder kleineren Rohrdurchmessern führt zu einer Abweichung von der optimalen Luftleistung und gleichzeitig zu einer Geräuscherhöhung.

□ Rundrohre:

Wir empfehlen Innendurchmesser 125 mm, jedoch mind. 100 mm.

☐ Flachkanäle müssen einen gleichwertigen Innenquerschnitt wie Rundrohre haben.

Sie sollten keine scharfen Umlenkungen haben.

∅ 100 mm ca. 78 cm²

∅ 125 mm ca. 113 cm²

□ Bei abweichenden Rohrdurchmessern: Dichtstreifen einsetzen.

□ Bei Abluftbetrieb für ausreichend Zuluft sorgen.

Anschluss Abluftrohr ∅ 125 mm:

☐ Abluftrohr direkt am Luftstutzen befestigen.

Anschluss Abluftrohr ∅ 100 mm:

☐ Reduzierstutzen (beiliegend oder im Fachhandel erhältlich) am Luftstutzen befestigen und daran das Abluftrohr anbringen.

Elektrischer AnschlussVor der Montage

Umluftbetrieb

☐ Mit Aktivkohlefilter, wenn keine Möglichkeit für Abluftbetrieb vorhanden ist.

⚠ Das komplette Montage-Set können Sie beim Fachhandel erwerben. Die entsprechenden Zubehör-Nummern finden Sie am Ende dieser Gebrauchsanleitung.

Vorbereiten der Wand

☐ Die Wand muss eben und senkrecht sein. ☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht in kg:

	Abluft Umluft
	15,060 cm	17,0
90 cm	17,5 19,5

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Die Dunstabzugshaube darf nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose angeschlossen werden. Die Schutzkontaktsteckdose möglichst direkt hinter der Kaminverblendung anbringen.

Elektrische Daten:

Sie sind auf dem Typenschild nach Abnahme der Filterrahmen – im Innenraum des Gerätes – zu finden.

⚠️ Bei Reparaturen die Dunstabzugs-haube generell stromlos machen.

Länge der Anschlussleitung: 1,30 m.

Bei erforderlichem Festanschluss:

Die Dunstabzugshaube darf in jedem Fall nur durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen werden.

Installationsseitig ist eine Trennvorrichtung vorzusehen. Als Trennvorrichtung gelten Schalter mit einer Kontaktöffnung von mehr als 3 mm und allpoliger Abschaltung. Dazu gehören LS-Schalter und Schütze.

⚠️ Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

Diese Dunstabzugshaube entspricht den EG-Funkentstörbestimmungen.

Einbauen

Die Dunstabzugshaube ist für die Montage an die Küchenwand vorgesehen.

1. Fettfilter abnehmen (siehe Gebrauchsanleitung).

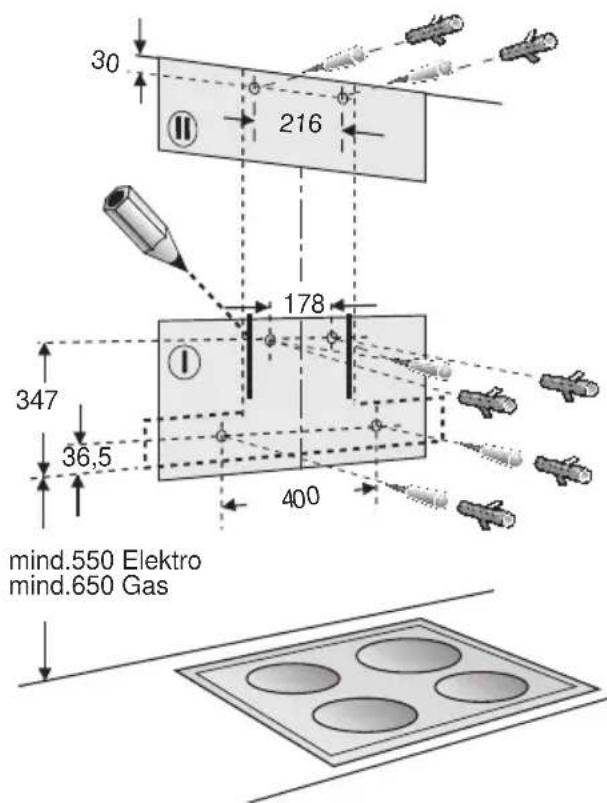

2. Von der Decke bis zur Unterkante der Dunstabzugshaube eine Mittellinie an die Wand anzeichnen.
3. Mit Hilfe der Schablone Positionen für die Schrauben an der Wand anreißen.

⚠ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube.

1. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

⚠️ Auf Mindestabstand Kochstelle – Dunstabzugshaube von 550 mm bei Elektro-Kochstellen bzw. 650 mm bei Gas-Kochstellen achten. Der untere Rand der Schablone entspricht dem unteren Rand der Dunstabzugshaube. 4. 4 Löcher für die Dunstabzugshaube und 2 Löcher für die Kaminverblendung ∅ 8 mm bohren und Dübel wandbündig eindrücken.

Hinweis: Achten Sie auf eventuell zu montierende Sonderzubehörteile.

1. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
2. Die beiden oberen Sechskantschrauben bis auf ca. 5 mm eindrehen.
3. Dunstabzugshaube an den Schrauben einhängen.
4. Die 2 beiliegenden Abstandshalter in den Haltewinkel für Kaminverblendung einrasten. Haltewinkel für Kaminverblendung mit 2 Sechskantschrauben anschrauben.
5. Die beiden oberen Sechskantschrauben bis auf ca. 5 mm eindrehen.
6. Dunstabzugshaube an den Schrauben einhängen.

Einbauen

1. Die beiden unteren Sechskantschrauben eindrehen.

⚠ Vor dem Festdrehen der 4 Schrauben ist die Dunstabzugshaube auszurichten.

1. Rohrverbindung herstellen.
2. Elektrische Verbindung herstellen.
3. Schutzfolie an den beiden Kaminverblendungen abziehen.

⚠️ Vermeiden Sie Beschädigungen der empfindlichen Edelstahloberflächen.

1. Die beiden Teile der Kaminverblendung ineinander schieben (Schlitze am oberen Teleskopteil nach unten) und in den Ausschnitt an der Dunstabzugshaube einsetzen.

⚠️ Vermeiden Sie Kratzer beim Ineinanderschieben, in dem Sie z. B. die Montageschablone als Schutz über die Kante der unteren Kaminverblendung legen.

1. Den oberen Teil anheben und mit 2 Schrauben seitlich an den Haltewinkel schrauben.

1. Fettfilter wieder einsetzen (siehe Gebrauchsanleitung).
