MODE D'EMPLOI NUOS EVO ARISTON

Mode d'emploi pour l'utilisateur

Notice technique d'installation et d'entretien

CHAUFFE-EAU INSTANTANÉÀ GAZ

FAST EVO ONT C 11

FAST EVO ONTC 14

GENERALITES

(à litre attentivement par l'utilisateur et le professionnel qualifié) 3

Avertissements avant l'installation 3

Normes et sécurité 4

MODE D'EMPLOI POUR L'UTILISATEUR 5

Conditions de garantie 5

Utilisation 6

Tableau de commande 6

Mise en marche 7

Réglage de la température d'eau 7

Arrêt de l'appareil 7

Pannes et dysfonctionnement 8

NOTICE TECHNIQUE D'INSTALLATION ET D'ENTRETIEN

(réservée au professionneliel qualifié) 9

Description du produit 10

Vue globale 10

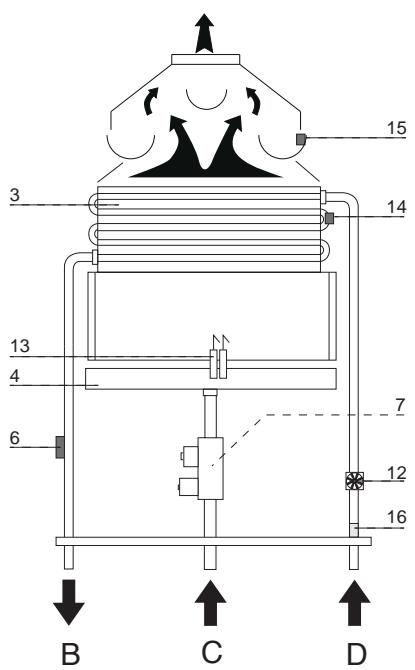

Scheme de principe 10

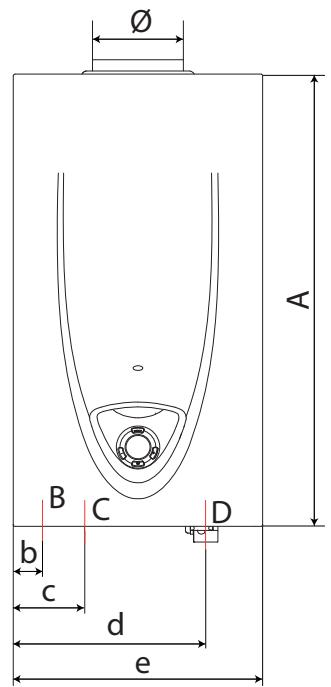

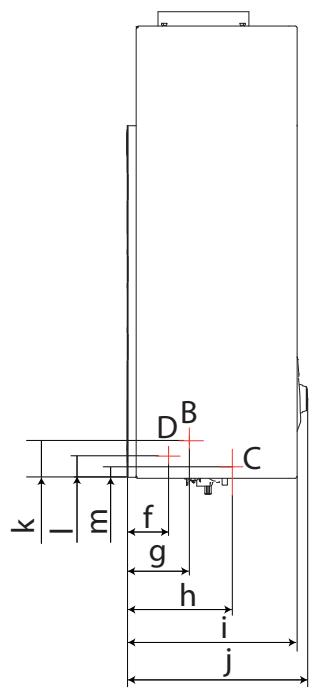

Dimensions 11

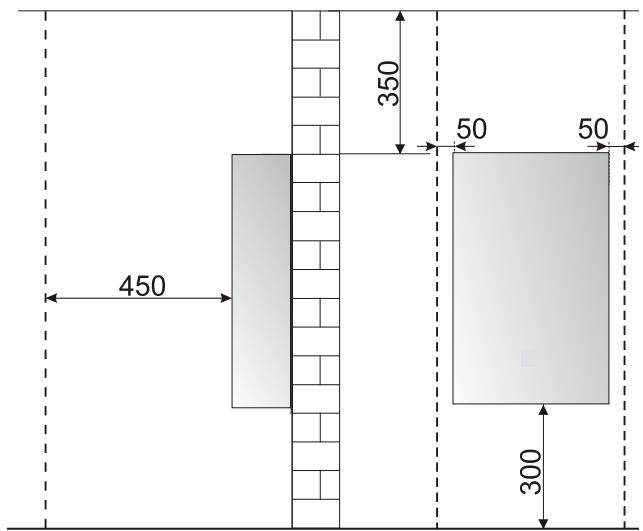

Distances minimales pour I'installation 11

Charactéristiques techniques 12

Installation. 13

Avertissements avant l'installation 13

Positionnement de l'appareil 14

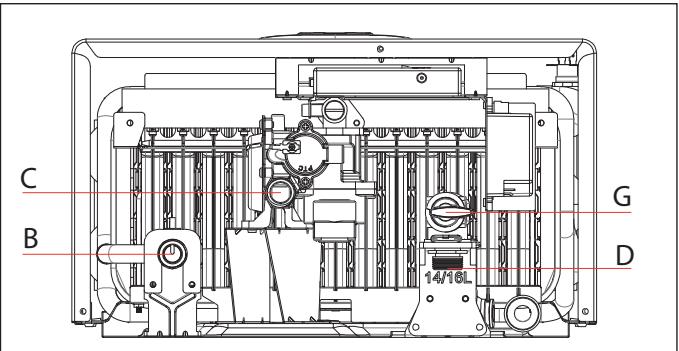

Raccordement gaz 14

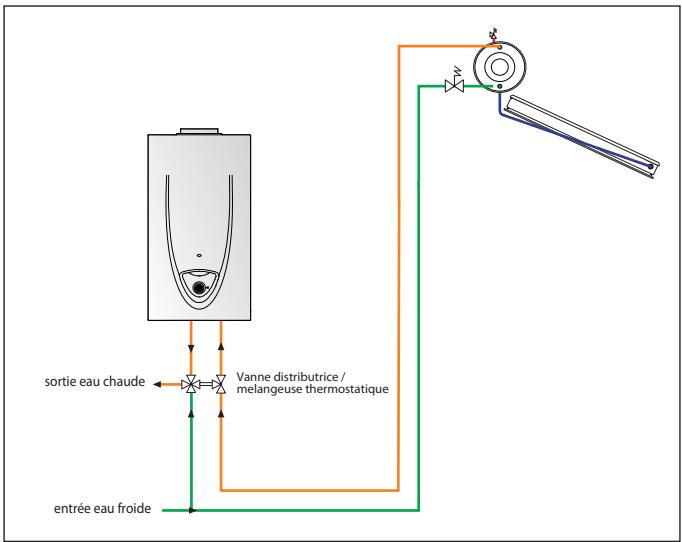

Raccordement à une installation solaire 14

Raccordement évacuation des gaz brulés 15

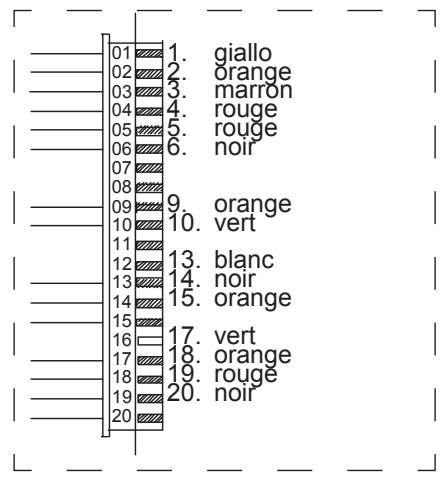

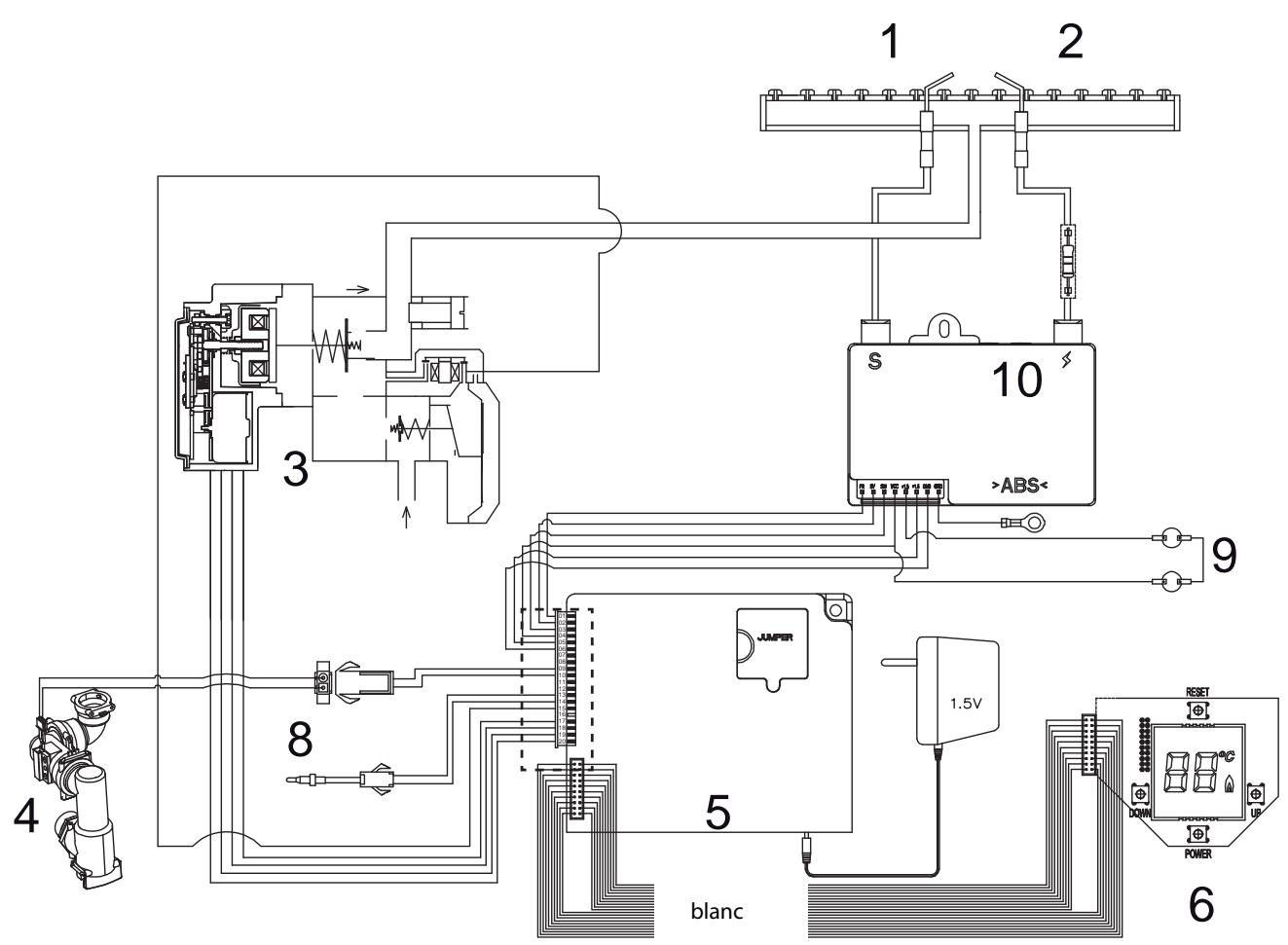

Raccordement et schema electrique 16

Mise en service 17

Remplissage du circuit hydraulique 17

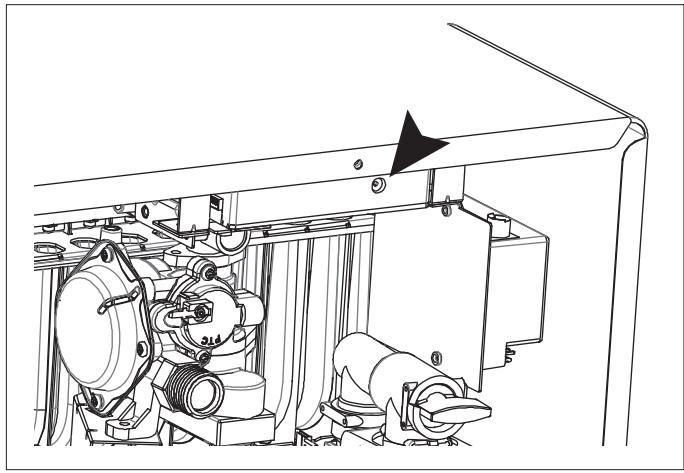

Circuitélectrique 17

Alimentation gaz 17

Premier allumage 17

Acces aux paramètres de réglage 18

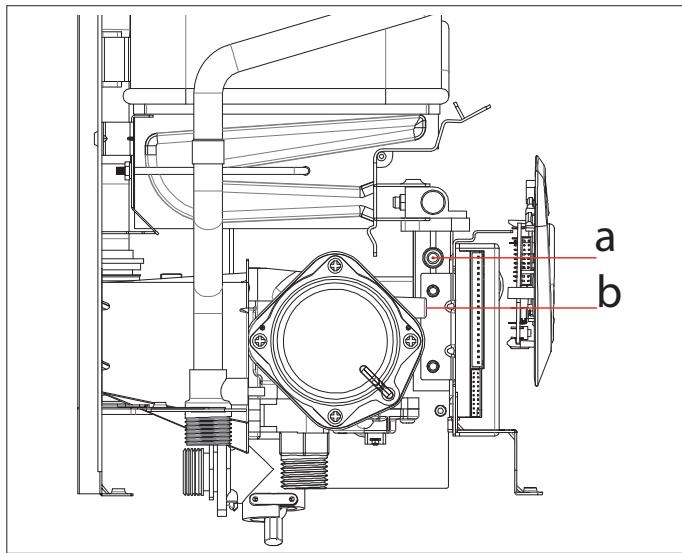

Vérification du réglage gaz 18

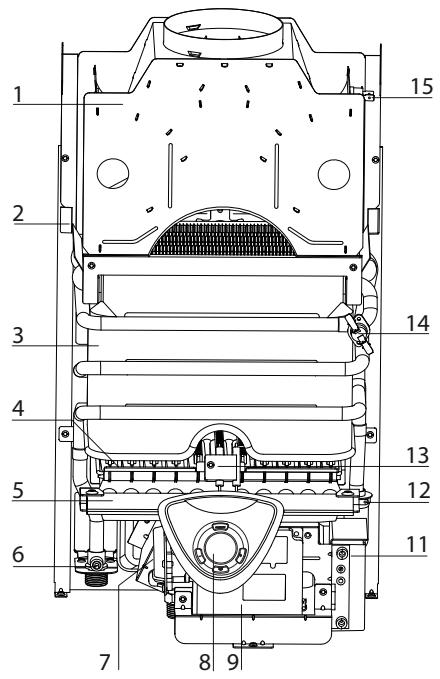

Changement de gaz 20

Tableau récapitulatif transformation gaz 20

Informer l'utilisateur 20

Système de protection de l'appareil 21

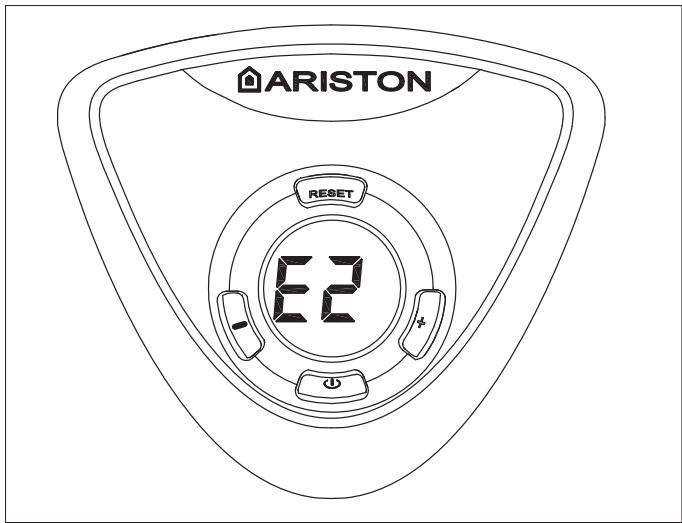

Conditions d'arrêt de sécurité de l'appareil 21

Tableau des codes erreur 21

Dispositif d'anomalie de tirage. 21

Entretien 22

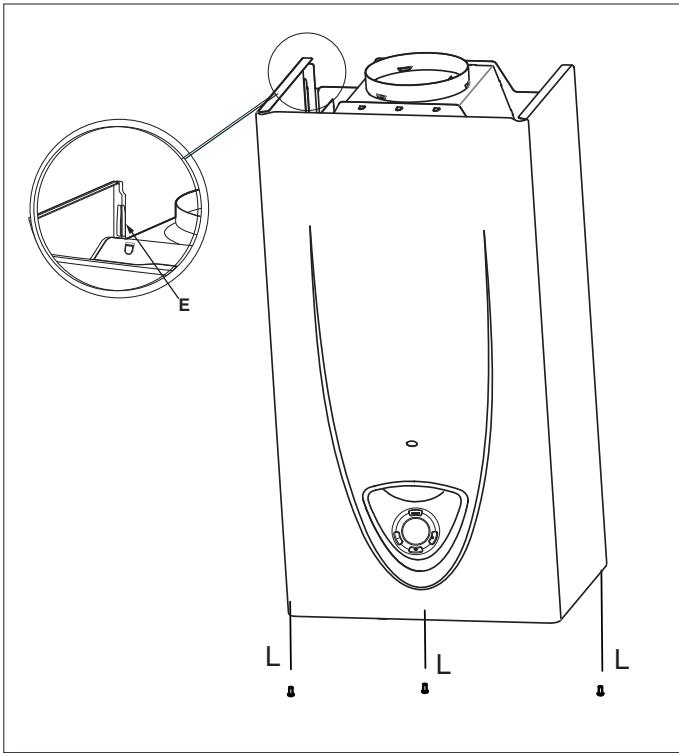

Remarques generales 22

Instructions pour démontage de l'habillage et inspection de l'appareil ....22

Test de fonctionnement 23

Vidange de l'installation 23

Plaque signalétique 23

AVERTISSEMENTS AVANT L'INSTALLATION

L'installation et la première mise en service de l'appareil doivent être effectuées par un professionnel conformément aux réglementations en matière d'installation en vigueur dans le pays et aux réglementations eventuelles des autorités locales et des organismes préposés à la santé publique.

Cet apparéil sert à produit de l'eau chaude à usage domestique. Il doit être raccordé à un réseau de distribution d'eau chaude adapté à ses performances et à sa puissance.

Toute utilisation autre que cette prévue est interdite. Le fabricant ne peut enaucun cas etre tenu responsable de dommages derivant d'uneutilisation incorrecte ou du non-respect des instructions contenues dans cette notice.

L'installation, l'entretien et toute autre intervention doit être effectuels conformément aux normes en vigueur et aux indications fournies par le fabricant.

Le fabricant décline toute responsabilité en cas de dommages subis par des personnes, des animaux ou des biens des suites d'une mauvaise installation de l'appareil.

En cas de panne et/ou de mauvais fonctionnement, éteindre l'appareil et fermer le robinet du gaz. Ne pas essayer de le réparer soi-même, faire appel à un professionnel qualifié.

Avant toute intervention d'entretien/réparation de la apparéil, fermer le robinet gaz et débrancher l'alimentation électrique.

Pour toute réparation, faire appel à un professionnel qualifié et exiger l'utilisation de pieces détachées originales. Le non-respect de ce qui précède peut comprometter la sécurité de l'appareil et faire déchoir toute responsabilité du fabricant.

En cas de travaux ou d'opérations d'entretien de structures placées près des conduits ou des dispositifs d'évacuation de fumées et de leurs accessoires, éteindre l'appareil en fermant le robinet du gaz et en coupant l'alimentation électrique. Une fois que les travaux sont terminés, faire vérifier par un professionnel le bon état de fonctionnement des conduits et des dispositifs.

Pour le nettoyage des parties extérieures, éteindre l'appareil. Nettoyer avec un chiffon imbibé d'eau savonneuse. Ne pas utiliser de détergents agressifs, d'insecticides ou de produits toxiques.

Pour un fonctionnement sur, ecologique et une economie d'energie, veiller au respect de la reglementation en vigueur. En cas d'utilisation de kits ou d'options, il est recommendé de n'utiliser que des produits ou accessoires ARISTON.

Réglementation à respecter - conseils de sécurité

1. Bâtiments d'habitation

Conditions réglementaires d'installation et d'entretien

L'installation et l'entretien de l'appareil doivent être effectuels par un professionneliel qualifié, conformément aux textes réglementaires et règes de l'art en vigueur notamment :

• Arrêté du 2 août 1977 modifié

Régles Techniques et de Sécurité applicables aux installations de gaz combustible et hydrocarbures liquéfiés situées à l'intérieur des batiments d'habitation et de leurs dépendances

Norme DTU P 45-204

Installations de gaz (ancienne DTU 61-1 - Installations de gaz - Avril 1982 + additif n° 1 juillet 1984)

Norme NF C 15-100

Installations électriques à basse tension-Régles.

2. Etablissements recevant du public

Conditions réglementaires d'installation

L'installation et l'entretien de l'appareil doivent être effectués conformément aux textes réglementaires et règes de l'art en vigueur, notamment :

Règlement de sécurité contre l'incendie et la panique dans les établissements reçvant du public :

a) Prescriptions generales :

• Articles GZ

Installations aux gaz combustibles et hydrocarbures liquifiés

• Articles CH

Chauffage, ventilation, réfrigération, conditionnement d'air et production de vapeur et d'eau chaude sanitaire

b) Prescriptions particulières à chaque type d'établissements recevant du public (hôpitaux, magasins, etc...).

Appareil atmosphériques type B11 (sans ventilateur) et apparèils d'extraction d'air

Si des apparèils d'extraction d'air vers l'extérieur (hottes aspirantes, extracteurs d'air, etc...) sont installés, ne pas oublier que l'aspiration ne doit pas créé de dépression dans la pierce où se trouve l'appareil. Si un de ces apparèils fonctionne en même temps que le chauffe-eau, il risquerait de se produit un refoulement des fumées.

Dans ce cas, l'implantation d'un dispositif de verrouillage est indispensable.

Normes de sécurité

Légende des symboles :

Le non-respect des avertissements comporte un risque de lésions et peut même entraîner la mort. Le non-respect de l'avis de danger peut porter atteinte et endommager, gravement dans certains cas, des biens, plantes ou animaux.

N'effectuer aucune opération exigeant l'ouverture de l'appareil.

Electrocution par contact avec des composants sous tension.

Lésions sous forme de brûlures dues à la présence de composants surchauffés ou de blessures provoquées par des saillies et des bords tranchants.

N'effectuer aucune opération exigeant la dépose de l'appareil.

Electrocution par contact avec des composants sous tension.

Inondations dues à l'eau s'échappant des tuyaux débranchés.

Explosions, incendies ou intoxications dus au gaz s'échappant des tuyaux débranchés.

Ne pas abimer le cable d'alimentation electrique.

Electrocution provoquée par des fils sous tension dénudés.

Ne jamais poser d'objets sur l'appareil.

Lésions provoquées par la chute de l'objet par suite de vibrations.

Endommagement de l'appareil ou des objets placés en dessous causé par la chute de l'objet à cause des vibrations.

Ne pas monter sur l'appareil.

Lésions provoquées par la chute de l'appareil.

Endommagement de l'appareil ou des objets placés en dessous par la chute de l'appareil détaché de ses supports.

Ne pas grimper sur des chaises, des tabourets, des échelles ou des supports instables pour nettoyer l'appareil.

Lésions provoquées par chute d'une hauteur élevé ou par coupure (echelle pliante).

N'effectuer aucune opération de nettoyage de l'appareil sans avoir auparavant eteint l'appareil et amené l'interrupteur extérieur sur OFF.

Electrocution par contact avec des composants sous tension.

Ne pas utiliser d'insecticides, de solvants ou de produits de nettoyage agressifs pour l'entretien de l'appareil.

Endommagement des parties peintes ou en plastique.

Ne pas utiliser l'appareil pour des usages autres qu'un usage domestique habituel.

Endommagement de l'appareil du fait d'une surcharge de fonctionnement.

Endommagement des objets indusment traités.

Ne pas permettre à des enfants ou à des personnes inexpertimentées d'utiliser l'appareil.

Endommagement de l'appareil dû à un usage impropre.

En cas d'odeur de brûlé ou de fumée s'échappant par l'appareil, couper l'alimentation électrique, fermer le robinet du gaz, ouvrir les fenêtres et appeler un technicien.

Lésions dues à des brûlures ou à inhalation de fumée, intoxication.

En cas de forte odeur de gaz, fermer le robinet du gaz, ouvrir les fenêtres et appeler un technicien.

Explosions, incendies ou intoxications.

MODE D'EMPLOI POUR L'UTILISATEUR

ARISTON vous remerciez de votre confiance.

Cette notice forme un tout avec l'appareil.

Elle doit être conservée avec soin et doit suivre l'appareil en cas de cession à un autre propriété ou utilisateur et/ou de transfert sur une autre installation. Lisez attentivement les instructions et les conseils fournis par ce manuel.

Ce chauffe-eau est conforme aux exigences de la directive

• 2009/142/CEE sur les apparèils à gaz
• 2004/108/CEE sur la compatibilité electromagnétique
• 2006/95/CEE sur la sécurité électrique.

Ce chauffe-eau sert à produit de l'eau chaude à usage domestique. Il doit être raccordé à un réseau de distribution d'eau chaude sanitaire adapté à ses performances et à sa puissance. Toute'utilisation autre que cette prévue est interdite. Le fabricant ne peut enaucun cas être tenu responsable de dommages dérivantd'une utilisation impropre,incorrecte et déraisonnable ou du non-respect des instructions containues dans cette notice.

Ce chauffe-eau doit être installé et régulièrement entretenu par un technician qualifié en conformité avec les règles de l'art, les normes en vigueur, et les instructions de cette notice.

Pour le nettoyage des parties extérieures, éteindre l'appareil. Nettoyer avec un chiffon imbibé d'eau savonneuse. Ne pas utiliser de détergents agressifs, d'insecticides ou de produits toxiques.

Le fabricant decline toute responsabilité en cas de dommages subis par des personnes, des animaux ou des biens suite à une mauvaise installation de l'appareil. Si l'appareil est installée à l'intérieur du logement, vérifier que les dispositions relatives à l'entrée de l'air et à la ventilation du local soient respectées (selon les lois en vigueur). L'installation, la mise en service, l'entretien, et le recyclage en fin de vie sont à la charge de l'acheteur.

Conditions de garantie

Les dispositions ci-dessous ne peuvent réduire ou supprimer la garantie légale des vices cachés (art 1641 et suivants du Code Civil). Le non respect des normes en vigueur, des consignes de cette notice entraînant la résiliation de la garantie.

Un apparéil présumé à l'origine d'un sinistre doit rester sur place à la disposition des experts, le sinistré doit informer son assureur.

La garantie s'exercé en France Métropolitaine uniquement. Elle se limite à l'échange ou la fourniture gratuite des pieces reconnues défectueuses ou, en cas de panne non réparable, du chauffe-eau électrique lui-même, à l'exclusion des frais de main-d'oeuvre et de déplacement et de toute indemnisation ou prolongation de garantie. Les pieces d'usure sont exclues de la garantie.

Cette garantie pièces constructeur est subordonnée à :

• L'établissement d'un certificat de conformité de l'installation visé par un organisme agrée par le Ministère de J'Industrie (arrêté du 2 août 1977 modifié). L'entreprise qui établi le certificat de conformité est une entreprise inscrite dans une démarche de qualité pour les travaux sur les installations de gaz, et soumise à des contrôleurs réguliers de la part d'un organisme de contrôle indépendant tel que Qualigaz, à l'occasion desquels l'entreprise peut échanger sur les aspects techniques et règlementaires.
• Un entretien annuel réalisé par un professionnel qualifié qui devra notamment vérifier, nettoyer et régler l'appareil au moins une fois par an, voire plus si nécessaire (conformément à la circulaire ministérielle du 09/08178).

Sont notamment exclues de la garantie les défaillances dues à :

1 Une installation non conforme

• Installation effectuee par une personne non qualifiée
• Appareil ayant subi des chocs ou chutes.
• Appareil difficilement accessible.
• Raccordement hydraulique électrique ou gaz non conforme
• Modification de la nature ou de la pression inadéquate ou irrégulière de l'eau ou du gaz
  Fixations inappropriées.

2 Des conditions d'environnement anormales

• Appareil installé dans un endroit soumis au gel ou aux intermpérières.
• Alimentation avec une eau de puits ou de pluie, ou presentaient des criteres particulièrement anormaux. A ce titre dans le cas d'une durée de

l'eau supérieure à 20^ , il est nécessaire d'ajouter un adoucisseur d'eau afin de réduire les dépôts de calcaire dans l'échangeur, la garantie ne couvrant pas les dommages causés par le calcaire.

• Alimentation électrique représentant des surtensions importantes (réseau, foudre ...).

3 Un défaut d'entretien

• Entretien réalisé par une personne non qualifiée
• Connexions électriques mal serrées.
• Filerie en mauvais état.
• Carrosserie soumise à des agressions extérieures.
• Modification de l'appareil ou utilisation de pieces non adaptées ou non référencées par le constructeur.

Fin de vie

En cas de dépose définitive de l'appareil, s'adresser à un professionnel du secteur pour effectuer les opérations nécessaires. Pour le nettoyage des parties extérieures :

• éteindre l'appareil
• tournier le bouton jusqu'à la position

Utilisation

AVERTISSEMENT

Ne pas utiliser ou stocker de substances facilement inflammables dans la pierce où est installée l'appareil.

ATTENTION

Cet apparéil n'est pas prévu pour être utilisé par des personnes (y compris enfants) ayant des capacité physiques, sensorielles ou mentales réduites, ou ayant un manque de connaissance ou d'expérience à moins qu'ils aient pu bénéficier, par une personne responsable de leur sécurité, d'une surveillance et des instructions concernant l'utilisation de l' apparéil.

Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

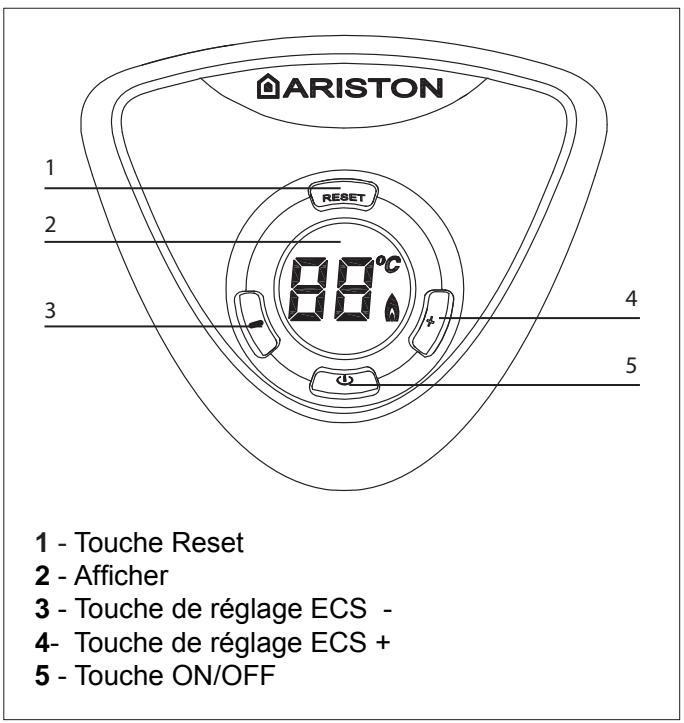

Tableau de commande

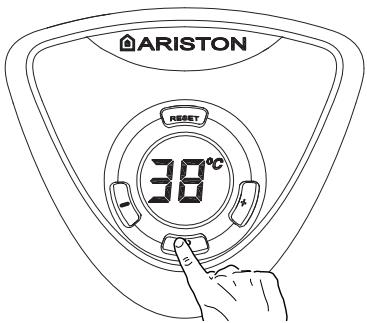

Mise en marche

• vérifier que le robinet d'alimentation eau-froide est ouvert
• vérifier que le robinet gaz est ouvert
• appuyer sur la touche ON/OFF : l'afficheur s'allume; l'appareil est prét à fonctionner.

Ouvrez un robinet d'eau chaude, l'appareil se met automatiquement en marche.

Sur l'afficheur apparait le pictogramme A.

Remarque: Si l'appareil ne s'allume pas, vérifier que le robinet gaz et le robinet d'eau froide sont ouverts.

Vérifier le raccordement électrique.

Dès la fermeture du robinet eau chaude, l'appareil s'éteint automatiquement.

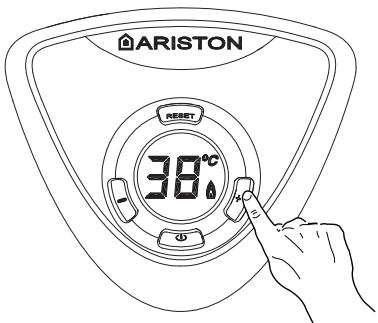

Reglage de la temperature de I'eau

Entre 35 et 55^ :utiliser les touches (3) et (4)

Entre 56 et 65^ : appuyer sur la touche (4) pendant 4 secondes pour dépasser 55^

ATTENTION

L'eau à une température supérieure à 50 °C provoque de graves brûlures.

Vérifier toujours la température de l'eau avant l'utilisation.

Remarque :

En fonction des conditions (débit et température de l'eau froide qui alimenté l'appareil), la température demandée peut ne pas être atteinte.

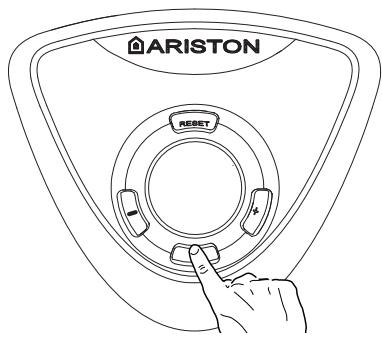

Arrêt de l'appareil

Pour eteindre l'appareil, presser la touche ON/OFF.

Pour arrêté complètement l'appareil, fermer le robinet du gaz et débrancher l'alimentation électrique.

Remarque :

Si l'appareil est installé dans un endroit où les tuyaux sont à risque de gel il est recommandé de le vider.

Proceder comme suite :

• Tourner le bouton en position OFF
• Fermer le robinet gaz
• Débrancher
• Fermer le robinet d'entree eau froide
• Ouvrir les robinets d'eau chaude jusqu'à vider complètement l'appareil et les conduits.

Entretien annuel obligatoire

L'entretien est obligatoire et indispensable pour assurer la sécurité, le bon fonctionnement et la durée de vie de l'appareil. Il doit être réalisé tous les ans conformément à la réglementation.

Pannes et dysfonctionnement

Pour toute réparation, faire appel à un technicien qualifié et exiger l'utilisation de pieces détachées d'origine. Le non-respect de ce qui précède peut promètre la sécurité de l'appareil et faire déchoir toute responsabilité du fabricant. En cas de travaux ou de maintenance de structures placées pres des conduits ou des dispositifs d'évacuation de fumée et de leurs accessoires, éteignez l'appareil et une fois que les travaux sont terminés faites vérifier par un professionnel le bon état de fonctionnement des conduits ou des dispositifs.

L'appareil est sécurisé grâce à des contrôleles internes réalisés par la carte électronique, qui placent l'appareil en arrêt lorsqu'un dysfonctionnement apparait. En cas de blocage l'écran affiche le code des erreurs.

Si un code erreur E2, E3, E4 ou E5 apparait:

• appuyer sur OFF
• débrancher le cable électrique
  -fermer l'arrivee de gaz
• contacter un professionnel qualifié pour le dépannage

ATTENTION

Ne jamais essayer de réaliser la réparation ou l'entretien de cet apparéil vous-même.

Ne remèttre l'appareil en service que lorsquela panne a été résolue par un professionnel qualifié.

Dispositif d'anomalie de tirage :

Ce dispositif sert à bloquer l'appareil en cas d'anomalie concernant l'évacuation des fumées. Au bout de 12 minutes, l'appareil remet en marche sa procédure d'allumage ; si les conditions sont redevues normales, l'appareil redémarre normalement, autrement il se bloque et le cycle est repété. En cas de mauvais fonctionnement ou d'interventions répetées, fermez le robinet du gaz, débranchez et appelez le service après voce ou un professionnel du secteur pour vérifier la cause du mauvais fonctionnement et.Remédier au dernier d'évacuation des gaz brûlés.

ATTENTION

Risque d'intoxication au monoxyde de carbone. Le dispositif d'anomalie de tirage ne doit jamais être mis hors service. Les opérations de maintenance doivent être réalisées par un professionnel qualifié avec des pieces d'origine constructeur.

Changement de gaz

Ces apparèils sont prévus pour fonctionner soit au gaz naturel soit au gaz propanee. Le changement de gaz doit être effectué par un professionnelnel qualifié.

NOTICE TECHNIQUE D'INSTALLATION ET D'ENTRETIEN (réservée au professionnel qualifié)

Vue globale

Scheme de principe

1. Hote fumée
2. Chàssis
3. Échangeur
4. Brûleur
5. Collecteur gaz
6. Sonde eau chaude sanitaire
7. Vanne gaz
8. Panneau de commande
9. Boftier carté électronique
10. Débitmètre
11. Électrodes d'allumage et d'ionisation
12. Thermostat de surchauffe
13. Détector d'anomalie de tirage
14. Filtre entree eau froide

B. Sortie eau chaude sanitaire 1/2"
C. Entrée gaz 1/2"
D. Entrée eau froide 1/2"

Dimensions

B. Sortie eau chaude sanitaire 1/2"

C. Entrée gaz 1/2"
D. Entrée eau froide 1/2"

Modèle	Ø	a	b	c	d	e	f	g	h	i	j	k	l	m	Poids
															brut	net
11 litres	110	580	37	87	228,5	310	54	58,8	131,5	210	230	25	16	22,5	9,6	8,9
14 litres	130		70	117	264	370	48			230	250	23	11,2		11,0	10,2

Distances minimales pour l'installation

Afin de permettre l'entretien de l'appareil, il est nécessaire de respecter les distances minimales figurant dans le schéma.

Pour positionner l'appareil correctement, utiliser un niveau.

\section*{Caracteristiques techniques}

Modèle : FAST EVO		ONT C 11	ONT C 14
Certification CE (pin)		0063CN7240
Type apparéil		B11bs
Catégorie gaz		II2E+3+
Débit calorifique max	kW	21.5	27.0
Débit calorifique min	kW	9.5	10.5
Puisance utile max	kW	19.0	24.0
Puisance utile min	kW	8.0	9.0
Température maximale eau chaude	°C	65	65
Température minimale eau chaude	°C	35	35
Débit nominal eau chaude	l/min	11	14
Débit minimal eau chaude	l/min	>2	>3
Pression d'alimentation eau maximale admissible	bar	10	10
Pression d'alimentation eau minimale admissible	bar	>0.1	>0.1
Débit air nécessaire pour la combusion	m3/h	35.9	45.4
Température d'émission de gaz à la puissance minimum	°C	190	190
Débit massique de gaz d'échéppement MAX	g/s	13.4	16.9
Température ambiente minimum d'utilisation	°C	+5	+5
Dimensions
Hauter	mm	580	580
Largeur	mm	310	370
Profondeur	mm	210	210
Tension/fréquence d'alimentation	V/Hz	230/50
consommation d'énergie	V	1,5

Avertissements avant l'installation

Cette notice forme un tout avec l'appareil. Elle doit être conservée avec soin et doit suivre l'appareil en cas de cession à un autre propriété ou utilisateur et/ou de transfert sur une autre installation. Lisez attentivement les instructions et les conseils fournis par ce manuel.

Ce chauffe-eau est conforme aux exigences de la directive

• 2009/142/CEE sur les apparèils à gaz
• 2004/1 08/CEE sur la compatibilité electromagnétique
• 2006/95/CEE sur la sécurité électrique.

Ce chauffe-eau doit être installé et régulièrement entretenu par un technicien qualifié en conformité avec les règles de l'art, les normes en vigueur, et les instructions de cette notice.

Pour le nettoyage des parties extérieures, eteindre l'appareil. Nettoyer avec un chiffon imbibé d'eau savonneuse. Ne pas utiliser de détergents agressifs, d'insecticides ou de produits toxiques.

Pour un fonctionnement sur, écologique et une économie d'énergie, veiller au respect de la réglementation en vigueur. En cas d'utilisation de kits ou d'options, il est recommendé de n'utiliser que des produits ou accessoires ARISTON.

Certificates de conformité pour les renovations

L'installation d'un chauffe-eau gaz doit obligatoirement faire l'objet d'un Certificat de Conformité visé par Qualigaz ou tout autre organisme agréé par le Ministère de l'Industrie (arrêté du 2 août 1977 modifié) de modèle 2 pour une installation neue complétée ou modifiée.

Aucun objet inflatable ne doit se couver à proximé de l'appareil.

S'assurer que l'environnement de l'appareil et les installations où il sera raccordé, sont conformes aux normes en vigueur. Si des poussières et/ou vapeurs nocives se trouvent dans le local où l'appareil est installé, celle-ci devra fonctionner à l'aide d'un autre circuit d'air.

ATTENTION

L'échangeur doit toujours être rempli d'eau avant la mise en route

ATTENTION

Risque d'intoxication au monoxyde de carbone : Le dispositif d'anomalie de tirage ne doit jamais etremis hors service. Les opérations de maintenance doivent etre réalisées par un professionnelnel qualifié avec des pieces d'origine constructeur.

ATTENTION!

S'assurer que les passages d'évacuation et de ventilation ne soient pas obstrués. S'assurer que les conduits d'évacuation n'aient pas de pertes.

L'appareil sert à chauffer l'eau à une température inférieure à la température d'ébullition.

Avant de raccorder le chauffe-eau, il est nécessaire de :

• procéder à un nettoyage de l'installation afin dePTRRer les évventuels résidus qui pouraient comprometter le fonctionnement du chauffe-eau.
• vérifier la prédisposition de l'appareil pour le fonctionnement avec le type de gaz disponible (lire les indications figurant sur l'étiquette de l'emballage et sur la plaque portant les caractéristiques de l'appareil)
• contrôler l'évacuation des fumées : le tuyau d'évacuation de fumées ne doit partager aucune éraflure. Aucun autre apparéil ne doit y être relié sauf raccordement conforme aux normes en vigueur. Veiller à ce qu'en cas de raccordement à des tuyaux d'évacuation de la fumée existants, ceux-ci soient parfaitement propres et neprésentant aucune scorie car si celles-ci se détachent, elles pouraient empêcher le passage des fumées etmettre les habitants en danger. Veiller à ce qu'en cas de raccordement à des tuyaux d'évacuation de fumées non adaptations, un tuyau interieur ait été posé.
• en cas d'eau très durable ( >20^ ), il y a risquéd'entartrage et de diminution par conséquent de l'efficacité de fonctionnement des composants de la chaudière.

Les apparêils de type B11 bs sont à chamre de combustion ouverte et sont prévus pour être raccordées à un conduit d'évacuation des produits de combustion. L'air combustant est prélevé directement dans le local dans lequel l'appareil est installé. Ce type d'appareil ne peut être installé dans un local ne répondant pas aux prescriptions de ventilation appropriées.

L'évacuation des fumées est à tirage naturel. De plus, ce type d'appareil est équipé d'un dispositif de contrôle de l'évacuation correcte des produits de combustion. Pour ne pas entraver le fonctionnement correct de l'appareil, l'endroit prévu pour son installation doit respecter les valeurs limite de température et être protégé des conditions atmosphériques.

L'appareil est conçu pour un montage mural et doit être installé sur un mur capable de supporter le poids. Les distances minimales qui permettent l'accès aux différentes parties de l'appareil doivent être respectées.

Positionnement de l'appareil

EnCHOIssantlelieud installationde l'appareil, respecterlesdispositionsde lareglementation en viqueur.

• L'APPAREIL DOIT ETRE INSTALLÉ EN POSITIONPARFAIEMENT VERTICALE.
• L'appareil ne doit pas etre installé pres d'une source de chaleur.
• Ne pas installer l'appareil dans une piece où la température peut descendre à 0^ .

Veiller à ce que le mur et les fixations soient suffisamment résistants pour supporter le poids de l'appareil

• Prendre les précautions nécessaires pour limiter les effets sonores indésirables.

Raccordement gaz

Ce chauffe-eau a eté concu pour une utilisation avec les gaz figurant dans les catégories presentées dans le tableau suivant.

NAZIONE	MODELLO	CATEGORIESIA
FR	FAST EVO ONT C 11 FAST EVO ONT C 14	II2E+3+

Vérifier la prédisposition de l'appareil pour le fonctionnement avec le type de gaz disponible (lire les indications figurant sur l'étiquette de l'emballage et sur la plaque portant les caractéristiques de l'appareil) Vérifier à l'aide des étiquettes apposées sur l'emballage et de la plaque signalétique sur l'appareil que l'appareil est destiné au pays dans lequel elle devrait être installé et que la catégorie de gaz pour laquelle l'appareil a été concu correspond à l'une des catégories autorisées dans le pays de destination.

Le circuit d'alimentation du gaz doit être réalisé selon les normes spécifiques et ses dimensions doivent y'être conformes. Il faut également considérer la puissance maximale de l'appareil et veiller à ce que les dimensions et le raccordement du robinet de fermeture soient corrects.

Avant l'installation, il est conseilé de procéder à un nettoyage minutieux de l'arrivée de gaz afin de retirer les évventuels résidus qui pourrait comprometer le fonctionnement de l'appareil.

Il est également important de vérifier la pression du gaz qui sera utilisé pour l'alimentation de l'appareil car si elle s'avère insuffisante, cela risque de réduire la puissance du générateur et d'entrainer une perte de comport pour l'utiliser.

Les raccordements à l'eau et au gaz de l'appareil sont représentés sur le schéma.

Vérifier que la pression maximale de l'alimentation en eau ne dépasse pas 10 bars. Dans le cas contraire, il est nécessaire d'installer un réducteur de pression.

Vue raccords hydraulique

Legende:

B. Sortie eau chaude sanitaire 1/2"
C. Entrée gaz 1/2"
D. Entrée eau froide 1 / 2
G. Filtre entre eau froide

L'appareil est équipé d'un filtré "G" sur l'entrée eau froide.

En cas de saleté dans l'eau à nettoyer périodiquement.

IMPORTANT

Ne faire jamais fonctionner l'appareil sans filtré.

RAPPEL: Dans le cas d'une durée de l'eau supérieure à 20^ , il est nécessaire de prévoir un traitement de l'eau. La garantie de couvre pas les dommages causés par le calcaire.

Raccordement à un installation solaire

Si l'appareil est raccordé à une installation solaire, vérifier que l'arrivée d'eau ne dépasse pas 60^ , ou prévoir l'installation d'une vanne mélangeuse thermostatique.

Raccordement évacuation des gaz brûlés

L'appareil doit être raccordé à un conduit d'évacuation des gaz brûlés conforme aux réglementations applicables en la matière.

Ce type d'appareil ne peut etre installe dans un locale ne repondant pas aux prescriptions de ventilation appropriees.

ATTENTION!

S'assurer que les passages d'évacuation et de ventilation ne soient pas obstrués. S'assurer que les conduits d'évacuation n'aient pas de pertes.

La partie du conduit de fumée qui passe à travers la paroi du logement doit être entourée d'un matériel isolant d'au moins 11 mm dépaissur et 300 mm de longueur, car la température de conduit de fumée peut être inférieure à la température ambiente de plus de 60K.

Raccordement et schema electrique

ATTENTION : Avant toute intervention dans l'appareil, couper l'alimentation électrique

Pour une plus grande sécurité, faire effectuer un contrôle rigoureux de l'installation électrique par un technicien qualifié.

Le constructeur n'est pas responsable des évventuels dommages provoqués par une installation qui n'a pas été reliée à la terre ou en raison d'anomalies au niveau de l'alimentation électrique. Si le cable d'alimentation est endommagé, il doit être remplace par le service après vente ou une personne de qualification similaire afin d'éviter un danger et exiger l'utilisation de pieces détachées d'origine.

Si le cable d'alimentation est endommagé, il doit être remplace par le service après-vente ou une personne de qualification similaire afin d'éviter un danger et exiger l'utilisation de pieces détachées originales.

Schemeélectrique

1. Electrode ionisation
2. Electrode allumage
3. Vanne gaz
4. Debistat
5. Carte principal
6. Afficheur
7. Sonde température eau chaude
8. Thermostat de surchauffe
   10.Carte allumage

Mise en service

Pour garantir la sécurité et le fonctionnement correct de l'appareil, la mise en service doit être effectuee par un professionnel qualifie conformement aux regles en vigueur.

Proceder impératifement à la première mise en fonction de l'appareil au contrôle de réglage gaz.

Remplissage du circuit hydraulique

Proceder comme suit:

• ouvrir progressivement le robinet entrée eau froide;
• ouvrir un robinet d'eau chaude.

ATTENTION : L'échangeur doit toujours être rempli d'eau avant la mise en route

Circuitélectrique

• vérifier que la tension et la fréquence d'alimentation coïncident avec les données rapportées sur la plaque de l'appareil.
• branchez le cable d'alimentation de l'appareil (voir figure ci-dessous)

Alimentation Gaz

• vérifier que le type de gaz distribué correspond à celui indiqué sur la plaque signalétique de l'appareil
• ouvrir les portes et les fenêtres
• éviter tout contact avec des étincelles ou des flammes,
• vérifier l'étanchéité de l'installation gaz. Pour cela ouvrir le robinet gaz de l'installation etmettre le robinet de gaz de l'appareil en position fermée pendant 10 minutes. Le compteur ne doit indiquer aucun passage de gaz.

Premier allumage

Le premier allumage doit être effectué par un professionneliel qualifié

Vérifier que:

• le robinet gaz est ouvert;
• les conduits d'évacuation des produits de la combustion soient appropriés et non obstrués.
• les bouches de ventilation du local soient ouvertes

Appuyer sur la touche ON/OFF

L'afficheur s'allume

Ouvrir un robinet eau chaude.

ATTENTION

L'eau à une température supérieure à 50 °C provoque de graves brûlures.

Vérifier toujours la température de l'eau avant l'utilisation.

Accès aux paramètres de réglage

Pour acceder aux paramètres de réglage, appuyer sur les touches - (3) e + (4) simultanément pour 5 secondes : L'écran affiche P R.

Pour selectionner d'autres paramétres, appuyez sur la touche + (4). Pour acceder aux paramétres, appuyez sur la touche ON/OFF. Pour modifier la valeur, appuyez sur la touche - (3) ou + (4). Pour enregistrer la modification, appuyer sur la touche ON/OFF.

description	valeur
notes

PA	Sélection du modèle et du type de gaz	11 lt de 00 à 06 14 lt de 07 à 13 16 lt de 14 à 20
	RESERVE AU SAT Seulement en cas de changement de gaz ou carte électronique voir tableau réglage gaz
PH	Réglage de la pression gaz au brûleur maximum
PL	Réglage de la pression gaz au brûleur minimum
Pd	Réglage de la pression d'allumage lent
QU	Paramètre pour revenir à la visualisation normale, et pour+mémoriser la modification	Appuyer sur la touche ON/OFF

Vérification du réglage gaz

Contrôle de la pression d'alimentation.

1. Fermer le robinet gaz
2. Desserrer la vis "b" et insérer le tuyau de raccordement du manomètre dans la prise de pression.
3. Ouvrir le robinet gaz
4. Mettre l'appareil en fonction en ouvrant le robinet d'eau chaude. La pression d'alimentation doit correspondre à cette prévue pour le type de gaz pour lequel l'appareil a été créé.

ATTENTION!!

Si la pression d'alimentation ne correspond pas à celle indiquée dans le Tableau récapitulatif transformation gaz NE PAS FAIRE FONCTIONNER L'APPAREIL.

1. Éteindre l'appareil en fermant le robinet d'eau chaude
2. Fermer le robinet gaz
3. Retirer le manomètre et serrer la vis "b".
4. Ouvrir le robinet gaz et vérifier l'étanchéité de la vis de mesure.

Contrôle de la pression maximale PH

(voir le Tableau récapitulatif transformation gaz)

1. Fermer le robinet gaz.
2. Desserrer la vis "a" et insérer le tuyau de raccordement du manomètre dans la prise de pression.
3. Ouvrir le robinet gaz.
4. Appuyer sur la touche ON/OFF. L'afficheur s'allume.
5. Appuyer sur les touches - (3) e + (4) simultanément pendant 5 secondes. L'écran affiche P R.
6. Appuyer sur les touches ((4) pour sélectionner PH. Ouvrir un robinet d'eau chaude.
7. Appuyer sur la touche ON/OFF pour acceder au paramètre PH, l'appareil est force à la puissance maximale.
8. Vérifier sur le manomètre la pression et si nécessaire changer en appuyant sur les touches - (3) ou + (4) comme indiqué dans le tableau récapitulatif gaz.
9. Appuyer sur la touche ON/OFF pour sortir du paramètre PH et fermer le robinet d'eau chaude.
10. Appuyer sur la touche + (4) pour sélectionner le paramètre qu.
11. Appuyer sur la touche ON/OFF pour sauvegarder les modifications. L'appareil s'arrête.

Contrôle de la pression minimale

(voir le tableau récapitulatif transformation gaz)

1. Fermer le robinet gaz..
2. Desserrer la vis "a" et insérer le tuyau de raccordement du manomètre dans la prise de pression.
3. Ouvrir le robinet gaz.
4. Appuyer sur la touche ON/OFF. L'afficheur s'allume.
5. Appuyer sur les touches - (3) e + (4) simultanément pour 5 seconds.L'écran affiche FR.
6. Appuyer sur les touches (4) pour selectionner PL. Ouvrir un robinet d'esu chaude.
7. Appuyer sur la touche ON/OFF pour acceder au paramètre PL, l'appareil est forcé à la puissance manimale.
8. Vérifier sur le manomètre la pression et si nécessaire changer en appuyant sur les touches (3) ou (4) comme indiqué dans le tableau récapitulatif gaz.
9. Appuyer sur la touche ON/OFF pour sortir du paramètre PL et fermer le robinet d'eau chaude.
10. Appuyer sur la touche + (4) pour selectionner le paramètre 9U.
11. Appuyer sur la touche ON/OFF pour sauvegarder les modifications. L'appareil s'arrête.

Contrôle de la puissance d'allumage

(voir le Tableau récapitulatif transformation gaz)

1. Fermer le robinet gaz..
2. Desserrer la vis "a" et insérer le tuyau de raccordement du manomètre dans la prise de pression.
3. Ouvrir le robinet gaz.
4. Appuyer sur la touche ON/OFF. L'afficheur s'allume.
5. Appuyer sur les touches - (3) e + (4) simultanément pour 5 seconds.L'écran affiche FR.
6. Appuyer sur les touches (4) pour selectionner Pd. Ouvrir un robinet d'esu chaude.
7. Appuyer sur la touche ON/OFF pour acceder au paramètre Pd, l'appareil est forcé à la puissance d'allumage.
8. Vérifier sur le manomètre la pression et si nécessaire changer en appuyant sur les touches (3) ou (4) comme indiqué dans le tableau récapitulatif gaz.
9. Appuyer sur la touche ON/OFF pour sortir du paramètre P et fermer le robinet d'eau chaude.
10. Appuyer sur la touche + (4) pour sélectionner le paramètre 9U.
11. Appuyer sur la touche ON/OFF pour sauvegarder les modifications. L'appareil s'arrête.

Changement de gaz

Ces apparèils sont prévus pour fonctionner avec différents types de gaz. Le changement de gaz doit être effectué par un professionneliel qualifié. Ce changement de gaz est assureé par un kit et sa notice.

Tableau récapitulatif transformation gaz

			FAST EVO ONT C 11			FAST EVO ONT C 14
			G20	G30	G31	G20	G30	G31
Indice de Wobbe inférieur (15°C;1013mbar)		MJ/m3	45,67	80,58	70,69	45,67	80,58	70,69
Pression nominale d'alimentation		mbar	20	28/30	37	20	28/30	37
Pression gaz au brûleur - maximum		mbar	15,0	24,3	32,3	14,0	26,4	34,7
Pression gaz au brûleur - minimum		mbar	3,0	4,5	6,7	2,2	3,5	5,0
Pression allumage lent		mbar	4,0	5,5	8,3	2,71	4,1	6,0
paramètre PA - Configuration du modèle et du gaz utilisé		PA	01	02	03	08	09	10
Injecteur		nr.	11			13
Ø injecteur		mm	1,15	0,75	0,75	1,2	0,8	0,8
Consommation (15°C, 1013 mbar) (G.N. = m3/h) (LPG kg/h))	max		2,28	1,70	1,67	2,86	2,13	2,10

Informer l'utilisateur

L'installateur est tenu d'informer l'usage sur les modalités de fonctionnement de l'installation.

• Informer le client que pour toute réparation, il doit faire appel à un professionnel qualifié et exiger l'utilisation de pieces détachées d'origine. Le non-respect de ce qui précède peut comprometer la sécurité de l'appareil et faire déchoir toute responsabilité du fabricant
• Délivrer à l'usager le manuel d'instruction, en l'informat qu'il doit être conservé à proximité de l'appareil.

• Informer l'usager sur les tâches qui lui incombent, c'est-à-dire :

• Ne pas obstruer les dispositifs de ventilation

• Faire exécuter, comme la réglementation le prévoit, l'entretien annuel de l'installation
• Régler les consignes et les dispositifs de régulation pour une correcte gestion de l'installation
• Ne modifier, enaucun cas, les réglages d'alimentation d'air de combustion et du gaz de combustion.

Conditions d'arret de sécurité de l'appareil

L'appareil est sécurisé grâce à des contrôleles internes réalisés par la carte électronique, qui placent l'appareil en arrêt lorsqu'un dysfonctionnement apparait.

Fermer l'appareil, fermer le robinet gaz et contacter un technicien qualifié.

L'écran affiche le code des anomalies - voir tableau.

Tableau des erreurs

Code erreur	Description	Contrôles à faire
E2	Pas de flamme	1. Vérifier si le robinet gaz est ouvert2. Vérifier si l'electrode de ionisation est correctement positionné
E3	Vanne gaz défectueux	Vérifier que le diaphragme gaz n'est pas obstrué ou bloqué
E4	Surchauffe	1. Vérifier une évientuelle obstruction du conduit fumée2. Vérifier si la pression d'entrée eau froid n'est pas trop BASSE.
E5	Sondestépuration eau défectueuse	1. Vérifier si le cable de la sonde et correctement connectés2. Vérifier si la pression d'entrée eau froid n'est pas trop BASSE.

Dispositif d'anomalie de tirage

Ce dispositif sert à bloquer l'appareil en cas d'anomalie concernant l'évacuation des fumées. Au bout de 12 minutes, l'appareil remet en marche sa procédure d'allumage ; si les conditions sont redevues normales, l'appareil redémarre normalement, autrement il se bloque et le cycle est repété. En cas de mauvais fonctionnement ou d'interventions repétées, fermez le robinet du gaz, débranchez et appelez le service après-vente ou un professionnel du secteur pour vérifier la cause du mauvais fonctionnement et.Remédier au défaut d'évacuation des gaz brûlés.

ATTENTION

Risque d'intoxication au monoxyde de carbone.

Le dispositif d'anomalie de tirage ne doit jamais être mis hors service. Les opérations e maintenance doivent être réalisées par un professionneliel qualifié avec des pieces d'origine constructeur.

L'entretien est une opération essentielle pour la sécurité, le bon fonctionnement et la durée de vie de l'appareil. Il doit être effectué conformément aux réglementations en vigueur.

Il est nécessaire d'effectuer périodiquement l'analyse de la combustion pour contrôler le rendement et la pollution généres par l'appareil en fonction des normes en vigueur.

Remarques générales

Il est nécessaire d'effectuer au moins une fois par an les contrôles suivants :

1. Contrôle visuel de l'etat général de l'appareil.
2. Contrôle de l'étanchéité du circuit d'eau avec changement des joints (si nécessaire) et contrôle de l'étanchéité.
3. Contrôle de l'étanchéité du circuit de gaz avec changement des joints (si nécessaire) et contrôle de l'étanchéité.
4. Contrôle visuel de la combustion et au besoin. Démontage et nettoyage du brûleur et des injecteurs.
5. Nettoyage de l'oxydation sur la sonde de détction de flamme à l'aide d'une toile émeri.
6. Demontage et nettoyage, si besoin est de la chambre de combustion.
7. Nettoyage de l'échangeur principal.
8. Contrôle du fonctionnement du système de sécurité du chauffage: sécurité température limite et dispositif d'anomalie de tirage
9. Contrôle du fonctionnement du système de sécurité du circuit gaz : sécurité absence de gaz ou de flamme (ionisation).
10. Contrôle de l'efficacité de la production d'eau chaude (Vérification du début et de la température).
11. Nettoyage du filtré à l'entrée d'eau froide (ne jamais faire fonctionner l'appareil sans filtré).
12. Contrôle général du fonctionnement de l'appareil.

Avant de procéder aux opérations d'entretien :

-fermerle robinet gaz
- débrancher
-fermer les robinets d'eau.

Instructions pour demontage de l'habillage et inspection de l'appareil.

Avant toute intervention de l'appareil, fermer le robinet gaz et débrancher.

Pour acceder à l'intérieur de l'appareil :

• dévisser les 3 vis L

• décrocher le panneau du chassin par des crochets E ATTENTION!!

Débranche le câblage entre l'écran à la carte principale.

Test de fonctionnement

Après avoir effectué des opérations d'entretien, replir l'appareil et :

-mettre en fonction de l'appareil
- vérifier les réglages et le bon fonctionnement de tous les organes de commande, de régulation et de contrôle.
- vérifier l'étanchéité et le bon fonctionnement de l'évacuation des gaz de combustion et prélevement de l'air.

Vidange de l'installation

Dès qu'il existe un risque de gel, l'installation doit être vidangée de la manière suivante :

• fermer le robinet d'arrivée eau de l'installation,
• ouvrir tous les robinets de l'eau chaude et de l'eau froide,
• vider par les points les plus bas de l'installation (s'il y en a de prévus).

Plaque signalétique

1											25
3						4
					6
			7
8									MAX			MIN
9				12						14
										15
				13						16			17
10	11														18
Gas
mbar
Gas															20
mbar					19										21
Gas															22
mbar

Legende :

1. Marque
2. Fabricant
3. Modèle - N° de série
4. Référence commerciale
5. Numéro homologation
6. Pays de destination - catégorie gaz
7. Reglage Gaz
8. Type installation
9. Données électriques
10. Pression maxi sanitaire
11. Débit calorifique nominal chauffage
12. Puissance utile chauffage
13. Débit spécifique
14. Rendement puissance apparel
15. Gaz utilisable
16. Température ambiente de fonctionnement
17. Température maxi sanitaire.

CHAFFOTEAUX sa

Le Carré Pleyel - 5, rue Pleyel

93521 Saint-Denis - France

Tel : [phone]

fax : [phone]

www.aristonthermo.fr

www.chaffoteaux.fr
