SEW-3037W - Moniteur pour bébé SAMSUNG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Moniteur pour bébé audio/vidéo
Marque	Samsung
Modèle	SEW-3037W
Technologie de transmission	2,4 GHz numérique
Portée intérieure	Environ 50 mètres
Portée extérieure	Environ 300 mètres
Écran de l'unité parent	Écran LCD 2,8 pouces
Résolution de l'écran	320 x 240 pixels
Vision nocturne	Oui, infrarouge automatique
Audio bidirectionnel	Oui, avec fonction talkie-walkie
Détection de pleurs	Oui, avec indicateur lumineux
Capteur de température	Oui, affichage sur l'unité parent
Veilleuse intégrée	Oui, avec projection d'étoiles
Alarme de sortie de zone	Oui, avec vibreur
Nombre de caméras supportées	Jusqu'à 2 caméras
Alimentation de l'unité bébé	Secteur 230V
Alimentation de l'unité parent	Batterie rechargeable lithium-ion 3,7V
Autonomie de l'unité parent	Jusqu'à 8 heures
Dimensions de l'unité bébé	10,5 x 7,0 x 6,0 cm
Dimensions de l'unité parent	14,0 x 8,5 x 3,5 cm
Poids de l'unité bébé	200 g
Poids de l'unité parent	250 g
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Conformité CE. Utiliser hors de portée des enfants de moins de 3 ans.
Pièces détachées et réparabilité	Disponibles auprès du service après-vente Samsung. Indice de réparabilité 7,5/10.
Informations générales	Notice d'utilisation disponible en téléchargement gratuit sur notice-facile.com.

FOIRE AUX QUESTIONS - SEW-3037W SAMSUNG

Comment installer mon moniteur SEW-3037W ?

Placez l'unité bébé à au moins 1 mètre du berceau et branchez-la. Allumez l'unité parent. Les deux appareils se synchronisent automatiquement. Consultez la notice d'utilisation pour plus de détails.

Quelle est la portée de ce moniteur ?

La portée intérieure est d'environ 50 mètres et peut atteindre 300 mètres en extérieur sans obstacle. Les murs épais peuvent réduire la portée.

Comment activer la vision nocturne ?

La vision nocturne infrarouge s'active automatiquement lorsque la luminosité devient faible. Vous pouvez également la désactiver dans les réglages.

Puis-je parler à mon bébé via le moniteur ?

Oui, maintenez enfoncé le bouton talkie-walkie sur l'unité parent pour parler. Relâchez pour écouter la réponse.

Que faire si l'écran reste noir ?

Vérifiez que l'unité parent est allumée et que la batterie est chargée. Si le problème persiste, consultez la section dépannage de la notice.

Comment régler la sensibilité du détecteur de pleurs ?

Accédez au menu des réglages sur l'unité parent, sélectionnez 'Détection de pleurs' et ajustez le niveau de sensibilité de 1 à 5.

Puis-je ajouter une deuxième caméra ?

Oui, ce modèle supporte jusqu'à 2 caméras. Appairez la seconde caméra en suivant les instructions de la notice.

Comment nettoyer l'unité bébé ?

Débranchez l'appareil et essuyez-le avec un chiffon doux et sec. N'utilisez jamais de liquides ou de produits abrasifs.

Que signifie le voyant clignotant sur l'unité parent ?

Un voyant clignotant rouge indique une perte de connexion avec l'unité bébé. Vérifiez que l'unité bébé est allumée et à portée.

Où trouver la notice d'utilisation complète ?

La notice est disponible en téléchargement gratuit au format PDF sur notice-facile.com dans la rubrique SANSUNG SEW-3037W.

MODE D'EMPLOI SEW-3037W SAMSUNG

Manuel d'utilisation

SEW-3037W

CE

Français

SAMSUNG

SafeVIEW Manuel d'utilisation

Copyright

©2012 Samsung Techwin Co., Ltd. Tous droits réservés.

Marque commerciale

SAMSUNG TECHWIN est le logo déposé de Samsung Techwin Co., Ltd.

Le nom du produit est la marque commerciale déposée de Samsung Techwin Co., Ltd. Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs.

Restriction

Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.

Clause de non responsabilité

Samsung Techwin fait de son mieux pour vérifier l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Samsung Techwin se réserve le droit de modifier les contenus de ce document sans avis préalable.

INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ

1. Veuillez lire ces instructions.
2. Conservez ces instructions.
3. Prêtez attention à tous les avertissements.
4. Veuillez suivre toutes les instructions.
5. N'utilisez pas cet appareil à proximité de l'eau.
6. Nettoyez-le avec un tissu sec.
7. N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
8. No pas installer l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
9. Veillez à vous conformer aux sécurisés des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
10. Veillez à ce que personne ne marche ou se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.

11. N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.

12. Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculomont accidentel.

13. Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.

14. Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normallement ou est tombé par terre.

SPÉCIFIER LES INSTRUCTIONS DE SERVICE ET LES CONDITIONS DE GARANTIE

Avertissement de la FCC :

Tout changement ou toute modification qui n'auraient pas été expressément approuvés par la partie chargée de la conformité pourraient faire perdre à l'utilisateur son droit à utiliser cet appareil. Cet appareil est conforme à l'article 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) Cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences qu'il reçoit, y compris celles pouvant perturber son fonctionnement.

Remarque

cet appareil a été testé et s'est révédé conforme aux normes relatives aux équipements numériques de classe B, définies dans l'article 15 de la réglementation FCC. Ces normes sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement domestique. Cet appareil génère, utilise et peut émettre des fréquences radio qui, faute d'une installation et d'une utilisation conformes au manuel d'utilisation, peuvent perturber les communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas suite à une installation a priori conforme. Si cet appareil génère des interférences nuisibles à la réception radiophonique ou télévisuelle – ce qui peut être détecté en mettant l'appareil hors tension puis sous tension –, l'utilisateur est invité à tenter de corger ces interférences en suivant l'une ou plusieurs des recommandations suivantes ;

• Réorienter ou relocaliser l'antenne de réception.
• Augmenter la distance séparant l'appareil du monteur.
- Brancher l'appareil à une prise de courant relié à un circuit autre que celui utilisé par le moniteur.
- Consulter un revendeur ou un technicien radio/TV qualifié pour obtenir une assistance.

AVERTISSEMENT

• DANGER D'ETRANGLEMENT - Conservez le cordon hors de portée des enfants. Ne placez JAMAIS la caméra ou les cordons à moins d'I mètre de distance du berceau de l'enfant ou de son parc. N'utilisez jamais de rallonge avec les adaptateurs CA. Utilisez uniquement les adaptateurs CA fournis.
• Assemblage ou installation à effectuer par un adulte.
• Ce produit contient des petites pièces qui peuvent provoquer un accident. Eloignez les petites pièces de la portée des enfants.
• Ce produit N'EST PAS destiné à remplacer la surveillance correcte d'un enfant. Vous DEVEZ vérifier régulièrement l'activité de votre enfant, ce produit n'informe pas les parents des activités silencisuses de l'enfant.

• Préalablement à l'utilisation de ce produit, lisez et respectez les instructions contenues dans ce livret, et lisez et respectez les instructions et avertissements mentionnés sur le produit.

• N'utilisez JAMAIS l'émetteur ou le moniteur proche de l'eau, d'une baignoire, d'un évier, d'un bac de lessive, d'un sol humide, etc.

• Ce produit est conçu pour être utilisé en intérieur uniquement.
• Ce produit n'est pas destiné à être utilisé comme un moniteur médical et son utilisation ne devrait pas remplacer la surveillance d'adultes.
• L'émetteur détecte les niveaux de bruit anormaux dans une portée de 2 à 3 mètres (5 à 10 pieds) de l'enfant. Si l'enfant se déplace en dehors de cette portée, l'unité ne sera pas capable de détecter les sons de l'enfant.
• Il est essentiel que vous vérifiez la portée et les conditions de fonctionnement du moniteur de l'émetteur lors de son installation initiale et ensuite de façon réquière.
• Vérifiez régulièrement la réception. Testez le moniteur avant de l'utiliser et après avoir changé l'emplacement de la caméra.

La plage de transfert du signal sans fil peut être réduite si un obstacle comme un mur en béton se trouve entre la caméra et le moniteur.

• Pour éviter la surchaufe, gardez le produit et les adaptateurs secteur CA loin des rayons du soleil et des sources de chaleur telles que les radiateurs, bouches de chaleur, appareils de cuisson (cuisinières, fours, etc.) et autres appareils produisant de la chaleur (amplificateurs, télévisions, stéréos, etc.).
• S'assurer que le produit est bien aéré pendant l'utilisation. Evitez le contact avec les oreliers et le mobilier ce qui peut obstruer la ventilation.
• Utiliser uniquement les adaptateurs CA fourns avec le produit, d'autres adaptateurs pourraient endommager le produit. Branchez les adaptateurs uniquement dans des prises de courant domestique (100\~240 volts CA). Placez les adaptateurs CA de sorte à évler les points de pincement sinon vous pouriez les endommager.
• Lorsqu'un adaptateur CA est branché sur une source de courant, NE TOUCHEZ PAS l'extrémité libre du cordon de l'adaptateur CA.
• Ne pas utiliser de rallonges avec les adaptateurs secteur CA pour éviter l'enchevêtrement.
• Ce produit ne doit être entretenu que par le personnel qualifié et autorisé des centres de service Samsung.
• Les images et sons sont transmis par voie de fréquence aérienne et les transmissions peuvent être captées par d'autres unités.
• Soyez vigilants si vous utilisez le système pour surveiller un enfant en bas âge, ne placez pas la camera à un emplacement où l'enfant peut l'atteindre.
• Lors de l'utilisation du système uniquement avec la batterie dont la charge est faible, l'image et/ou le son peut alors être affecté.
• Si cela se produit, veuillez connecter l'adaptateur secteur CA.

Sommaire

CONTENU

Contenu 5

MISE EN ROUTE

Description des fonctions 6

La mise sous tension de votre moniteur .... 6

Exploitation du système 6

AFFICHAGE DU MODE DE VISUALISATION

Description du voyant 8

Utilisation du voyant 8

Fonctionnement du menu 8

Utilisation des boutons de configuration 8

Utilisation des icônes de configuration....9

PRÉSENTATION

Apprendre à utiliser votre système de surveillance .... 10

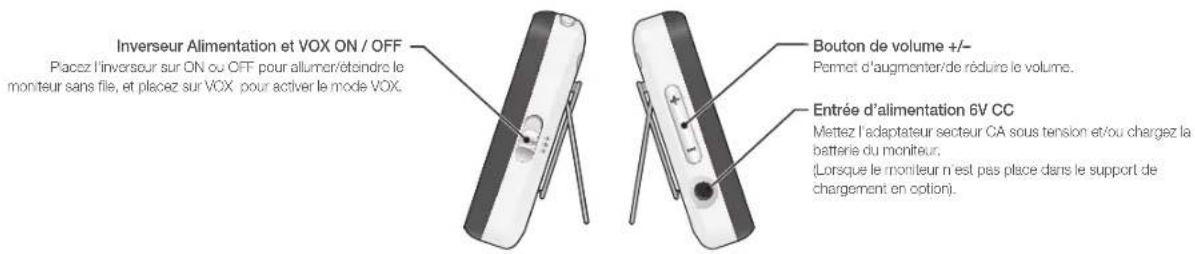

Moniteur sans fil 10

Caméra sans fil 12

INSTALLATION

Comment installer....13

Moniteur sans fil 13

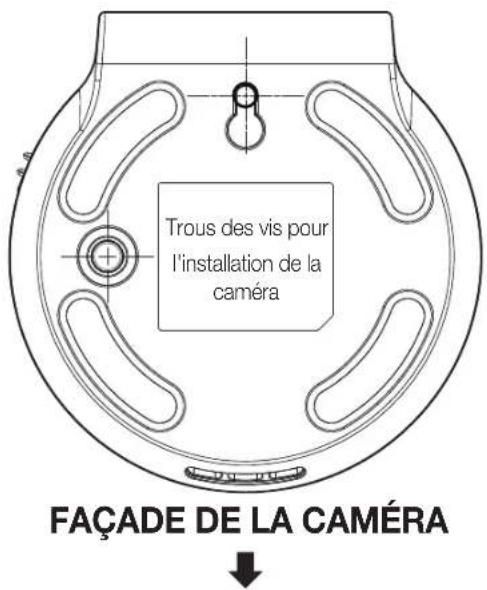

Caméra sans fil 13

ANNEXE

Spécifications 14

Dépannage 15

CONTENU

Contenu

Le système est livré avec les composants suivants:

Caméra Moniteur Manuel d'utilisation & Bon de garantie

Adaptateur de la caméra Adaptateur du moniteur Chevilles en plastique (1EA) et Vis (1EA)

Français · 5

MISE EN ROUTE

Description des fonctions

La mise sous tension de votre moniteur

Après avoir ouvert la boîte, chargez complètement le moniteur avant de l'utiliser. Après le chargement initial, rechargez selon les besoins.

Vous pouvez utiliser le périphérique tout en le rechargeant avec l'adaptateur connecté. S'il est chargé, le périphérique est portable.

Caméra sans fil

La caméra sans fil doit être toujours branchée pour la visualisation.

éérifiez si les LED d'alimentation du moniteur sans fil sont allumées.

6 · Mise en route

Exploitation du système

Le fonctionnement de base est le suivant :

Jumelage du moniteur et de la caméra

Les unités sont déjà jumelées pour plus de facilités. Ce bouton est utilisé pour ajouter une caméra supplémentaire. L'utilisateur peut sélectionner le numéro de caméra à affecter. Vous pouvez ajouter jusqu'à 4 caméras.

1. Mettez sous tension en réglant l'interrupteur d'alimentation sur ON. Les LED d'alimentation du moniteur doivent être allumées.

2. Appuyez sur le bouton [MENU] du moniteur,

3. Sélectionnez [◀] en appuyant sur le bouton [◀] ou [▶].

4. Sélectionnez le numéro de caméra en appuyant sur le bouton [▲] ou [▼]. Appuyoz sur le bouton [●] pour confirmer. Une icône de jumelage apparaît et la recherche d'une caméra permettant de passer en mode jumelage est lancée. Un compte à rebours apparaît au milieu de la barre des icônes supérieure indiquant un décompte de 30 à 0.

5. Appuyez sur le bouton [PAIR] de la caméra situé à l'arrière de celle-ci.

6. Dans les 30 secondes suivantes, si le moniteur a jumelé la caméra avec succès, l'écran avec l'image s'affichera automatiquement.

Après 3D secondos, si aucune caméra n'est enregistrée, l'icône « Out of Range » s'affiche et l'utilisateur doit revenir au numéro de caméra précédent à l'alde du menu.

Voix activée (VOX)

Permet de faire ressortir un son significatif d'un bruit ambiant do fond. L'écran s'éteint et passe en mode « VOX » s'il n'y a aucun son significatif au-delà d'un certain niveau durant 1 minute. Parallèlement, l'écran du moniteur s'allume dès qu'il détecte un son autour de la caméra. En mode « VOX », vous pouvez régler la sensibilité avec [ ] dans le menu.

• H(Haut) : permet de sélectionner une sensibilité plus élevée.
• L(Faible) : permet de sélectionner une sensibilité plus basse.

Mode veille

Appuyez sur le bouton [SLEEP] pour éteindre l'écran et économiser la batterie. Votre moniteur continue de détecter le son autour de la caméra. Appuyez sur n'importe quel bouton pour rallumer l'écran.

Hors de la portée

Si la caméra et le moniteur ne sont pas jumelés ou si le moniteur est hors de portée de transmission avec la caméra jumelée, le message « Out of Range » apparaît avec des signaux sonores d'avertissement à intervalle régulier.

Communication à deux voies

Appuyez sur le bouton [TALK] tout en parlant.

Niveau de son

Plus le son est fort autour de la caméra, plus les LED s'allument.

Surveillance portable

Faites glisser vers le haut l'attache de ceinture intégrée au moniteur pour pouvoir l'utiliser. Lorsque vous ne l'utilisez pas, poussez l'attache dans sa position d'origine.

Mise en route

Veilleuse

Appuyez sur le bouton [ ] de la caméra ou sur le bouton [ ] du moniteur sans fil pour allumer/ôteindre la voillouse.

PTZ à distance

Vous pouvez contrôler la caméra à distance pour exécuter les fonctions de Panoramique, d'Horizontale-Verticale ou de Zoom numérique.

Utilisez les boulons [▲/▼/◄/►] sur le moniteur pour contrôler la caméra.

Utilisez [@] depuis le menu pour effectuer un zoom avant numérique.

Français · 7

AFFICHAGE DU MODE DE VISUALISATION

Description du voyant

Utilisation du voyant

1 Voyant du signal

Le voyant du signal permet d'indiquer la puissance du signal reçu depuis la caméra.

Le nombre de barres dans le voyant du signal permet d'indiquer la puissance du signal. S'il n'y a aucune barre ou une seule, cela signifie que le signal est faible. S'il y a 5 barres, cela signifie que le signal est puissant.

2 Numéro de la caméra

Permet d'indiquer quelle caméra est affichée sur l'écran actuel. Lorsque le mode de balayage est sélectionné, cette icône clignote.

3 Mode de zoom x2

Permet d'indiquer que l'écran actuel est on mode zoom avant. Utilisez les quatre boutons directionnels pour déplacer la caméra. Sélectionnez x1 dans le menu pour effectuer un zoom arrière.

4 Voyant de vision nocturne

Permet d'indiquer que le mode de vision nocturne de la caméra est activé. L'ocran apparaît en Noir et Blanc dans ce mode.

8 · Affichage du Mode de Visualisation

AM 12:36 5 Horloge numérique

Permel d'afficher l'heure réglée sur le moniteur. L'heure s'affiche uniquement en format AM / PM et non en format 24 heures.

6 Veilleuse

Indique si la veilleuse est allumée.

7 Enceinte du moniteur en silencieux

Permet d'indiquer que l'enceinte du moniteur est en mode silencieux. Une fois que l'enceinte du moniteur est en mode silencieux, aucun son n'est produit depuis la carnera.

8 VOX activée

Permet d'indiquer que l'inverseur Alimentation / VOX est réglé sur le mode « VOX ».

9 Niveau de capacité de la batterie

Indique la charge restante de la batterie. Elle est indiquée sur 4 niveaux, et un avertissement de décharge.

10 Charge en cours

Permet d'indiquer que la batterie est en cours de chargement par l'entrée d'alimentation CC. Si la batterie est presque vide, elle clignote pour alerter l'utilisateur afin qu'il recharge l'unité.

Avertissement d'absence de signal

Le message « Out of Range » indique que le récepteur n'a pas d'accès à la caméra. Changez la position de la caméra ou vérifiez l'alimentation électrique de la caméra.

Fonctionnement du menu

Utilisation des boutons de configuration

Appuyez sur le bouton [MENU] du moniteur pour afficher l'écran du menu. Utilisez le bouton [▲/▼/◄/►] pour consulter le menu, et appuyez sur le bouton [●] pour appliquer les modifications.

1. Appuyez sur le bouton [MENU] pour entrer dans le réglage du menu ou le quitter.
2. Passez à un autre menu en appuyant sur le bouton [◀] ou [▶].
3. Réglez le niveau d'option en appuyant sur le bouton [▲] ou [▼].
4. Appuyez sur le bouton [5] pour enregistrer et terminer.

Si aucune action n'est effectuée dans les 20 secondes, il repasse en mode moniteur en sauvegardant.

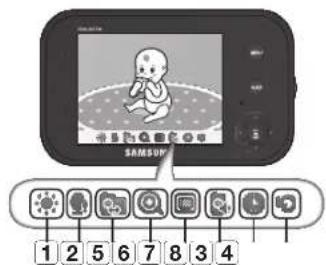

Utilisation des icônes de configuration

1 Luminosité

Permet de régler la luminosité de l'image affichée. Si vous utilisez une caméra multiple, vous pouvez régler la luminosité de chaque caméra.

2 Sensibilité de la VOIX de la caméra

Si vous n'êtes pas en mode « VOX », « OFF » s'affiche et ne doit pas être sélectionné.

En mode VOX, vous pouvez sélectionner « H » (Haute) ou « L » (Basse). Si vous sélectionnez « H », le moniteur peut se déclencher par un niveau de son plus bas que le réglage « L ».

3 Jumelage

Vous pouvez enregistrer une caméra sans fil avec le moniteur à l'aide du menu d'enregistrement lorsque vous visualisez la vidéo de la caméra sans fil sélectionnée.

4Zoom

Effectuez un zoom avant sur l'image actuelle (2x).

Si vous utilisez plusieurs caméras, vous pouvez régler le zoom de chaque caméra.

5 Sélection de la caméra/Mode de balayage

Permet de spécifier quelle caméra est actuellement affichée. Chaque fois qu'une caméra différente est sélectionnée, la Luminosité, le Niveau de sensibilité de la VOX, le Volume des enceintes de la caméra, et les Réglages du zoom sont sauvegardés sur cette caméra spécifique. Si le mode « SCAN » est sélectionné, chaque caméra enregistrée sera affichée en ordre croissant par intervalles de 10 secondes. Si une ou plusieurs caméras sont étentes ou hors de la portée, le monteur affiche le voyant « Out of Range » pendant 10 secondes pour cette caméra.

6 Régler le volume des enceintes de la caméra

Permet de régler le volume des enceintes sur la caméra dans ce menu. Le volume peut être réglé de 1 à 5, 5 étant le niveau de son le plus haut et 1 le plus bas. Il « MUTE » est sélectionné, aucun son n'est transmis à l'enceinte lorsque le bouton [TALK] est actionné.

7 Réglage de l'heure

Permet de régler l'heure affichée sur le moniteur. Utilisez le bouton [◀] ou [▶] pour sélectionner un champ.

Utilisez le bouton [▲] ou [▼] pour changer les numéros dans le champ sélectionné.

8 Réinitialisation

Sélectionnez pour réinitialiser le moniteur sur les réglages par défaut. Tous les réglages y compris l'heure et les informations de jumelage seront ramenés aux valeurs par défaut.

Français · 9

PRÉSENTATION

Apprendre à utiliser votre système de surveillance

Moniteur sans fil

Après avoir ouvert la boîte, chargez complètement le moniteur avant de l'utiliser. Après le chargement initiai, rechargez selon les besoins.

Commandes de la façade

◆ Commandes de navigation / Bouton

Mode Affichage : Les commandes suivantes peuvent être utilisées pendant l'émission de vidéo en direct de la caméra

• Appuyoz sur le bouton [▲] ou [▼] pour régler le cadrage de la caméra vers le haut ou vers le bas.
• Appuyez sur le bouton[+] ou [▶] pour régler le cadrage de la caméra vers la gauche ou vers la droite.
  • Appuyez sur le bouton (足) pour allumer/éteindre la veilleuse.
• Lorsque vous effectuez un zoom, utilisez le bouton [▲/▼/◄/►] pour déplacer l'écran autour.

10. Présentation

Mode menu : Utilisez les boutons fléchés [▲/▼/◄/►] pour naviguer en mode menu. Appuyoz sur le bouton [ ] pour confirmer la sélection du menu.

Commandes postérieures

Nous devez avoir plusieurs caméras configurées sur le système lorsque vous utilisez les fonctions qui nécessitent plusieurs caméras.

Commandes latérales

Français · 11

Caméra sans fil

Commandes de la façade et commandes postérieures

a commande à distance de l'activation/désactivation de la veilleuse est disponible uniquement lorsque la caméra est appariée au moniteur.

Commandes latérales et inférieures

12. Présentation

INSTALLATION

Comment installer

ATTENTION : Si vous utilisez le système pour surveiller un enfant en bas âge, ne placez pas la caméra à un emplacement où l'enfant peut l'atteindre.

Moniteur sans fil

1. Placez le moniteur dans un lieu offrant une réception nette avec votre(vos) caméra(s).
2. Tirez du support.

Ne tirez pas sur le levier de support avec une force excessive.

Caméra sans fil

Avant d'installer la caméra, décidez soigneusement où et comment elle sera positionnée, et où le câble permettant de brancher la caméra à l'adaptateur secteur sera acheminé.

Avant de déterminer une installation permanente, vérifiez sa performance en observant l'image sur le moniteur lorsque la caméra est positionnée à l'endroit où vous souhaitez la voir installée en permanence et lorsque le moniteur est placé à l'endroit où il sera utilisé la plupart du temps.

Avertissements lors de l'installation

Dirigez la(les) caméra(s) pour optimiser la zone de visualisation : Sélectionnez un lieu pour la caméra, exempt de poussière, fournissant une vision claire de la zone que vous souhaitez visualiser, et qui n'est pas exposé directement à une forte source de lumière ou aux rayons du soleil.

Évitez d'installer la caméra dans une zone contenant des murs épais ou des obstacles entre la caméra et le moniteur.

DANGER D'ÉTRANGLEMENT - Conservez le cordon hors de portée des enfants. Ne placez JAMAIS la caméra ou les cordons à moins d'1 mètre de distance du berceau de l'enfant ou de son parc. N'utilisez jamais de rallonge avec les adaptateurs CA. Utilisez uniquement les adaptateurs CA fournis.

1. Déballez soigneusement la caméra.

Si vous installez des caméras fournies séparément, veuillez consulter la section de jumelage des caméras de ce manuel pour obtenir plus de détails sur l'installation.

1. Fixez la caméra sur le mur.

Indiquez la position du trou de la vis sur le mur, puis perforez le trou et insérez 1 vis, puis fixez fermement la caméra au mur en plaçant le support sur la vis installée et en poussant la base vers le bas.

our l'installer sur un mur en béton, percez un trou et tillisez une cheville en plastique pour la fixer.

Utilisez le modèle de perçage pour percer des trous dans le mur lors de l'installation de la caméra. (Page 17)

La caméra peut également être placée sur une surface plane, telle qu'une table ou une étagère, et aucun matériel de montage n'est alors nécessaire.

1. Réglez l'angle de vue de la caméra.

Utilisez la commande Panoramique, Horizontale-Verticale pour régler l'angle de vue de la caméra.

i vous réglez la caméra avec une force excessive, unité peut être endommagée.

Français · 13

ANNEXE

Spécifications

Élément Détails
Système général
Bande de fréquence de fonctionnement	2400 MHz~2483,5 MHz
Puissance de transmission 17 dbm maxi.
Sensibilité du montieur -88 dBm
Type d'étalement du spectre TX	FHSS
Type de modulation GFSK
Taux de transfert des données 3	Mbit/s
Portée de transmission Extérieur 300 m (A l'œil nu)
Poids Poids brut : 930 g
Caméra sans fil
Type de capteur d'image Capteur d'image CMOS couleur 1/5"
Nombre de pixels réels H : 640, V : 480
Balance des blancs Auto
Objectif EFL=3,0 mm, F=2,8
Angle de vue (on diagonals) 56 degrés
Type DEL Infrarouge / Visibilité nocturne	DEL infrarouge 6 pièces – 940 nm /5 m
Sortie de l'encelinte 60 dBA
Puissance requise CC 6V ±10 %
Consommation d'énergie	480 mA Placer le mode de Vision nocturne, le moteur en mouvement et parler à nouveau.
Détection du niveau de VOIX Énergie : 50 dBA / Faible : 60 dBA
Plage de températures de fonctionnement	0°C ~ +40°C

14 · Annexe

Élément Détails
Caméra sans fil
Plage de taux d'humidité Taux d'humidité 85 %
Cote environnementale	Utilisation en intérieur exclusivement
Angle panoramique 300"
Angle d'inclinalson	110°
Conformité réglementaire	FCC/CE
Conformité à la directive RoHS	Oui pour la version CE uniquement
Autre fonction spécifique Microphone/Enceinte intégré(e)
Poids 214 g
Moniteur sans fil
Type/Taille d'affichage	Couleurs TFT 3,5"
Résolution (pixel)	320X240 (RGB)
Angle de vue	H : 80 degrés, V : 100 degrés
Nombre de caméras prises en charge	Jusqu'à 4 caméras
Puissance requise Adaptateur: CC 6V ±10 %, Batterie: 3,7V Li-polymer
Sortie de l'encointe 80 dBA
Consommation d'énergie	480 mA Chargement de condition + enceinte maximum avec voix au volume 5
Plage de températures de fonctionnement	0°C ~ +40°C
Plage de taux d'humidité Taux d'humidité 85 %
Cote environnementale	Utilisation en intérieur exclusivement
Conformité réglementaire	FCC/CE
Conformité à la directive RoHS	Oui pour la version CE uniquement
Autre fonction spécifique Contrôle du volume, Jumelage
Poids	167 g

Dépannage

Problème Solution
Pas d'image en provenance d'une caméra	1. Vérillez toutes les connoxions de la caméra.Assurez-vous que l'adaptateur est branché.2. Assurez-vous que les caméras et le moniteur sont activés tous les deux.3. Assurez-vous que la caméra est dans la portée du moniteur.4. Assurez-vous que la caméra et le moniteur sont associés/jumelée5. Réglez l'antenne de l'interphone de surveillance en position verticale.
L'image est ou est devenue instable	L'image peut devenir instable lorsque la villesse d'enregistrement est basse (par ex., 10 images par seconde vs. plus de 20 images par seconde).1. Essayez de déplacer la caméra plus prêt du moniteur.2. Retirez tout obstacle entre le moniteur et la caméra.3. Réglez l'antenne du moniteur en position verticale.
Aucun son (même avec les deux unités allumées)	1. Assurez-vous que l'adaptateur secteur est connecté à la caméra.2. La batterie du moniteur est peut être déchargée ; assurez-vous de charger la batterie à l'aide de l'adaptateur fourni.3. Le moniteur est peut être hors de portée de la caméra ; veuillez vérifier si la LED Portée fonctionne en continu.
Votre SafeView émet un son/retour strident.	Ce son est la contre-réaction normale se produisant lorsque le moniteur et la caméra sont trop proches l'un de l'autre. Etolignez-les l'un de l'autre.

les batteries faibles provoquent une alimentation en courant instable et déténiorent la qualité audio/vidéo, Veuillez charger complètement la batterie pour obtenir une vidéo de qualité supérieure.

Français · 15

Samsung Techwin se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la Directive RoHS de l'Union européenne.

Elimination des batteries de ce produit

(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'omballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres diéchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie confient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, vellez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Élimination appropriée du produit

(Déchets d'équipements électrique et électronique)

(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant letri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargour, casque audio, câbio USB, etc.) no pouvrent être jetés avec les autres déchets ménagers. La mise au robust incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

GABARIT

Ce gabarit sert à installer la caméra sur le mur.

SAMSUNG

RÉSEAU DE VENTES

SAMSUNG TECHWIN CO., LTD.

Samsungtechwin R&D Center, 701, Sampyeong-dong, Bundang-gu, Seongnam-si, Gyeonggi-do, Korea, 463-400

TEL: [phone]\~60 FAX: [phone]
