MODE D'EMPLOI SEW-3036W SAMSUNG
Manuel d'utilisation
SEW-3036W
CE
Français
SAMSUNG
BabyVIEW Manuel d'utilisation
Copyright
©2012 Samsung Techwin Co., Ltd. Tous droits réservés.
Marque commerciale
SAMSUNG TECHWIN est le logo déposé de Samsung Techwin Co., Ltd.
Le nom du produit est la marque commerciale déposée de Samsung Techwin Co., Ltd. Les autres marques commerciales mentionnées dans ce manuel sont des marques déposées de leurs propriétaires respectifs.
Restriction
Les droits de copyright de ce document sont la propriété exclusive de Samsung Techwin Co., Ltd. Ce document ne saurait en aucun cas être reproduit, distribué ou modifié, tout ou en partie, sans le consentement formel de Samsung Techwin.
Clause de non-responsabilité
Samsung Techwin fait de son mieux pour vérifier l'intégrité et l'exactitude des contenus de ce document, mais aucune garantie formelle ne sera fournie à cet effet. L'utilisation de ce document et les résultats subséquents seront entièrement de la responsabilité de l'utilisateur. Samsung Techwin se réserve le droit de modifier les contenus de ce document sans avis préalable.
INSTRUCTIONS IMPORTANTES RELATIVES À LA SÉCURITÉ
- Veuillez lire ces instructions.
- Conservez ces instructions.
- Prêtez attention à tous les avertissements.
- Veuillez suivre toutes les instructions.
- N'utilisez pas cet appareil à proximité de l'eau.
- Nettoyez-le avec un tissu sec.
- N'obstruez pas les ouvertures de ventilation. Procédez à l'installation conformément aux instructions du fabricant.
- N'installez pas l'appareil à proximité de sources de chaleur comme les radiateurs, les registres de chaleur et les autres appareils (incluant les amplificateurs) produisant de la chaleur.
- Veillez à vous conformer aux sécurités des prises de terre et polarisées. Une prise dite polarisée est composée de deux fiches, une plus large que l'autre. Une prise de terre est composée de deux fiches et d'une troisième fiche pour la terre. La troisième fiche, plus large que les deux autres, est fournie pour votre sécurité. Si la prise qui vous est fournie ne correspond pas à votre prise murale, demandez à un électricien de remplacer la prise obsolète.
- Veillez à ce que personne ne marche ou ne se prenne les pieds dans le cordon d'alimentation et particulièrement au niveau des fiches et des prises de courant et au niveau où ils se situent.
- N'utilisez que des accessoires ou des produits additionnels spécifiés par le fabricant.
- Utilisez uniquement un chariot, un socle, un trépied, un support ou une table recommandés par le fabricant ou vendus avec l'appareil. Si vous utilisez un chariot, déplacez le chariot transportant l'appareil avec précaution afin d'éviter les blessures que pourrait entraîner un basculement accidentel.
- Débranchez cet appareil en cas d'orage ou de non-utilisation prolongée.
- Veuillez faire appel au personnel qualifié pour tous travaux de maintenance. Les travaux de maintenance sont nécessaires si l'appareil a été endommagé de quelque manière que ce soit, comme cordon d'alimentation endommagé, liquide répandu, objets tombés sur l'appareil, appareil exposé à la pluie et à l'humidité, il ne fonctionne pas normalement ou est tombé par terre.
SPÉCIFIER LES INSTRUCTIONS DE SERVICE ET LES CONDITIONS DE GARANTIE
Avertissement de la FCC :
Tout changement ou toute modification qui n'auraient pas été expressément approuvés par la partie chargée de la conformité pourraient faire perdre à l'utilisateur son droit à utiliser cet appareil. Cet appareil est conforme à l'article 15 de la réglementation FCC. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas créer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences qu'il reçoit, y compris celles pouvant perturber son fonctionnement.
Remarque
cet appareil a été testé et s'est révélé conforme aux normes relatives aux équipements numériques de classe B, définies dans l'article 15 de la réglementation FCC. Ces normes sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans un environnement domestique. Cet appareil génère, utilise et peut émettre des fréquences radio qui, faute d'une installation et d'une utilisation conformes au manuel d'utilisation, peuvent perturber les communications radio. Il n'existe toutefois aucune garantie que de telles interférences ne se produiront pas suite à une installation a priori conforme. Si cet appareil génère des interférences nuisibles à la réception radiophonique ou télévisuelle – ce qui peut être détecté en mettant l'appareil hors tension puis sous tension –, l'utilisateur est invité à tenter de corriger ces interférences en suivant l'une ou plusieurs des recommandations suivantes ;
• Réorienter ou relocaliser l'antenne de réception. • Augmenter la distance séparant l'appareil du moniteur. • Brancher l'appareil à une prise de courant reliée à un circuit autre que celui utilisé par le moniteur. • Consulter un revendeur ou un technicien radio/TV qualifié pour obtenir une assistance.
AVERTISSEMENT
- DANGER D'ÉTRANGLEMENT - Conservez le cordon hors de portée des enfants. Ne placez JAMAIS la caméra ou les cordons à moins d'un mètre de distance du berceau de l'enfant ou de son parc. N'utilisez jamais de rallonge avec les adaptateurs CA. Utilisez uniquement les adaptateurs CA fournis.
- Assemblage ou installation à effectuer par un adulte.
- Ce produit contient des petites pièces qui peuvent provoquer un accident. Éloignez les petites pièces de la portée des enfants.
- Ce produit N'EST PAS destiné à remplacer la surveillance correcte d'un enfant. Vous DEVEZ vérifier régulièrement l'activité de votre enfant, ce produit n'informe pas les parents des activités silencieuses de l'enfant.
- Préalablement à l'utilisation de ce produit, lisez et respectez les instructions contenues dans ce livret, et lisez et respectez les instructions et avertissements mentionnés sur le produit.
- N'utilisez JAMAIS l'émetteur ou le moniteur proche de l'eau, d'une baignoire, d'un évier, d'un bac de lessive, d'un sol humide, etc.
- Ce produit est conçu pour être utilisé en intérieur uniquement.
- Ce produit n'est pas destiné à être utilisé comme un moniteur médical et son utilisation ne devrait pas remplacer la surveillance d'adultes.
- L'émetteur détecte les niveaux de bruit anormaux dans une portée de 2 à 3 mètres (5 à 10 pieds) de l'enfant. Si l'enfant se déplace en dehors de cette portée, l'unité ne sera pas capable de détecter les sons de l'enfant.
- Il est essentiel que vous vérifiez la portée et les conditions de fonctionnement du moniteur de l'émetteur lors de son installation initiale et ensuite de façon régulière.
- Vérifiez régulièrement la réception. Testez le moniteur avant de l'utiliser et après avoir changé l'emplacement de la caméra.
La plage de transfert du signal sans fil peut être réduite si un obstacle comme un mur en béton se trouve entre la caméra et le moniteur.
- Pour éviter la surchauffe, gardez le produit et les adaptateurs secteur CA loin des rayons du soleil et des sources de chaleur telles que les radiateurs, bouches de chaleur, appareils de cuisson (cuisinières, fours, etc.) et autres appareils produisant de la chaleur (amplificateurs, télévisions, stéréos, etc.).
- S'assurer que le produit est bien aéré pendant l'utilisation. Évitez le contact avec les oreillers et le mobilier, ce qui peut obstruer la ventilation.
- Utiliser uniquement les adaptateurs CA fournis avec le produit ; d'autres adaptateurs pourraient endommager le produit.
Branchez les adaptateurs uniquement dans des prises de courant domestique (100~240 volts CA).
Placez les adaptateurs CA de sorte à éviter les points de pincement, sinon vous pourriez les endommager.
- Lorsqu'un adaptateur CA est branché sur une source de courant, NE TOUCHEZ PAS l'extrémité libre du cordon de l'adaptateur CA.
- Ne pas utiliser de rallonges avec les adaptateurs secteur CA pour éviter l'enchevêtrement.
- Ce produit ne doit être entretenu que par le personnel qualifié et autorisé des centres de service Samsung.
- Les images et sons sont transmis par voie de fréquence aérienne et les transmissions peuvent être captées par d'autres unités.
- Soyez vigilants si vous utilisez le système pour surveiller un enfant en bas âge ; ne placez pas la caméra à un emplacement où l'enfant peut l'atteindre.
- Lors de l'utilisation du système uniquement avec la batterie dont la charge est faible, l'image et/ou le son peut alors être affecté.
- Si cela se produit, veuillez connecter l'adaptateur secteur CA.
Sommaire
CONTENU
Contenu 5
MISE EN ROUTE
Description des fonctions 6
La mise sous tension de votre moniteur .... 6
Exploitation du système 6
AFFICHAGE DU MODE DE VISUALISATION
Description du voyant 8
Utilisation du voyant 8
Fonctionnement du menu 8
Utilisation des boutons de configuration 8
Utilisation des icônes de configuration....9
PRÉSENTATION
Apprendre à utiliser votre système de surveillance ..... 10
Moniteur sans fil 10
Caméra sans fil 12
INSTALLATION
Comment installer....13
Moniteur sans fil 13
Caméra sans fil 13
ANNEXE
Spécifications 14
Dépannage 15
CONTENU
Contenu
Le système est livré avec les composants suivants :
Caméra, moniteur, manuel d'utilisation et bon de garantie
Adaptateur de la caméra, adaptateur du moniteur, vis (2 pièces) et chevilles en plastique (2 pièces)
Vérifiez le contenu de votre colis afin de confirmer que vous avez reçu le pack complet, y compris tous les composants mentionnés ci-dessus.
MISE EN ROUTE
Description des fonctions
La mise sous tension de votre moniteur
Après avoir ouvert la boîte, chargez complètement le moniteur avant de l'utiliser. Après le chargement initial, rechargez selon les besoins.
La caméra sans fil est censée être alimentée à tout moment.
Moniteur sans fil
Vous pouvez utiliser le périphérique tout en le rechargeant avec l'adaptateur connecté. S'il est chargé, le périphérique est portable.
Vérifiez si les LED d'alimentation de la caméra sans fil et du moniteur sans fil sont allumées.
6 · Mise en route
Exploitation du système
Le fonctionnement de base est le suivant :
Jumelage du moniteur et de la caméra
Les unités sont déjà jumelées pour plus de facilités. Ce bouton est utilisé pour ajouter une caméra supplémentaire. L'utilisateur peut sélectionner le numéro de caméra à affecter. Vous pouvez ajouter jusqu'à 4 caméras.
- Mettez sous tension en réglant l'interrupteur d'alimentation sur ON.
Les LED d'alimentation de la caméra et du moniteur doivent être allumées.
- Appuyez sur le bouton [MENU] du moniteur.
- Sélectionnez [ ] en appuyant sur le bouton [◀] ou [▶].
- Sélectionnez le numéro de caméra en appuyant sur le bouton [▲] ou [▼]. Appuyez sur le bouton [●] pour confirmer.
Une icône de jumelage apparaît et la recherche d'une caméra permettant de passer en mode jumelage est lancée.
Un compte à rebours apparaît au milieu de la barre des icônes supérieure indiquant un décompte de 30 à 0.
- Appuyez sur le bouton [PAIRING] de la caméra situé à l'arrière de celle-ci.
- Dans les 30 secondes suivantes, si le moniteur a jumelé la caméra avec succès, l'écran avec l'image s'affichera automatiquement.
Après 30 secondes, si aucune caméra n'est enregistrée, l'icône « Out of Range » s'affiche et l'utilisateur doit revenir au numéro de caméra précédent à l'aide du menu.
Voix activée (VOX)
Permet de faire ressortir un son significatif d'un bruit ambiant de fond. L'écran s'éteint et passe en mode « VOX » s'il n'y a aucun son significatif au-delà d'un certain niveau durant 1 minute. Parallèlement, l'écran du moniteur s'allume dès qu'il détecte un son autour de la caméra. En mode « VOX », vous pouvez régler la sensibilité avec [ dans le menu.
• H (Haut) : permet de sélectionner une sensibilité plus élevée. • L (Faible) : permet de sélectionner une sensibilité plus basse.
Mode veille
Appuyez sur le bouton [SLEEP] pour éteindre l'écran et économiser la batterie. Votre moniteur continue de détecter le son autour de la caméra. Appuyez sur n'importe quel bouton pour rallumer l'écran.
Hors de la portée
Si la caméra et le moniteur ne sont pas jumelés ou si le moniteur est hors de portée de transmission avec la caméra jumelée, le message « Out of Range » apparaît avec des signaux sonores d'avertissement à intervalle régulier.
Communication à deux voies
Appuyer sur le bouton [TALK] tout en parlant pour transmettre du son à la caméra, vous pouvez ainsi parler à votre bébé.
Zoom
Appuyez sur le bouton [ ] sur le moniteur pour effectuer un zoom avant sur l'écran actuel. Appuyez à nouveau sur le bouton pour effectuer un zoom arrière.
Niveau de son
Plus le son est fort autour de la caméra, plus les LED s'allument.
Mise en route
Surveillance portable
Faites glisser vers le haut l'attache de ceinture intégrée au moniteur pour pouvoir l'utiliser. Lorsque vous ne l'utilisez pas, poussez l'attache dans sa position d'origine.
Français · 7
AFFICHAGE DU MODE DE VISUALISATION

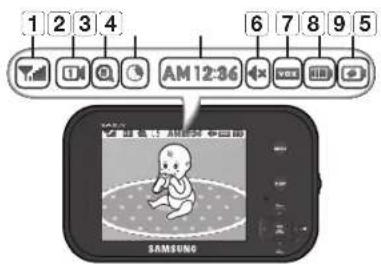

Description du voyant
Utilisation du voyant
1 Voyant du signal
Le voyant du signal permet d'indiquer la puissance du signal reçu depuis la caméra.
Le nombre de barres dans le voyant du signal permet d'indiquer la puissance du signal. S'il n'y a aucune barre ou une seule, cela signifie que le signal est faible. S'il y a 5 barres, cela signifie que le signal est puissant.
2 Numéro de la caméra
Permet d'indiquer quelle caméra est affichée sur l'écran actuel. Appuyez sur le bouton [▶] sur le moniteur pour passer d'une caméra disponible à une autre. Lorsque le mode de balayage est sélectionné, cette icône clignote.
3 Mode de zoom x2
Permet d'indiquer que l'écran actuel est en mode zoom avant. Utilisez les quatre boutons directionnels pour déplacer la caméra. Appuyez sur le bouton [ ] pour effectuer un zoom arrière.
4 Voyant de vision nocturne
Permet d'indiquer que le mode de vision nocturne de la caméra est activé. L'écran apparaît en noir et blanc dans ce mode.
8 · Affichage du Mode de Visualisation
AM 12:36 5 Horloge numérique
Permet d'afficher l'heure réglée sur le moniteur. L'heure s'affiche uniquement en format AM / PM et non en format 24 heures.
6 Enceinte du moniteur en silencieux
Permet d'indiquer que l'enceinte du moniteur est en mode silencieux. Une fois que l'enceinte du moniteur est en mode silencieux, aucun son n'est produit depuis la caméra.
7 VOX activée
Permet d'indiquer que l'inverseur Alimentation / VOX est réglé sur le mode « VOX ».
B Niveau de capacité de la batterie
Indique la charge restante de la batterie. Elle est indiquée sur 4 niveaux, et un avertissement de décharge.
9 Charge en cours
Permet d'indiquer que la batterie est en cours de chargement par l'entrée d'alimentation CC. Si la batterie est presque vide, elle clignote pour alerter l'utilisateur afin qu'il recharge l'unité.
Avertissement d'absence de signal
Le message « Out of Range » indique que le récepteur n'a pas d'accès à la caméra. Changez la position de la caméra ou vérifiez l'alimentation électrique de la caméra.
Utilisation des boutons de configuration
Appuyez sur le bouton [MENU] du moniteur pour afficher l'écran du menu.
Utilisez le bouton [▲/▼/◄/►] pour consulter le menu, et appuyez sur le bouton pour appliquer les modifications.
Entrer dans le réglage du menu
Passer à un menu
Régler le niveau
Enregistrer la modification
- Appuyez sur le bouton [MENU] pour entrer dans le réglage du menu ou le quitter.
- Passez à un autre menu en appuyant sur le bouton [◀] ou [▶].
- Réglez le niveau d'option en appuyant sur le bouton [▲] ou [▼].
- Appuyez sur le bouton [ ] pour enregistrer et terminer.
Si aucune action n'est effectuée dans les 20 secondes, il repasse en mode moniteur en sauvegardant.
Utilisation des icônes de configuration
1 Luminosité
Permet de régler la luminosité de l'image affichée. Si vous utilisez une caméra multiple, vous pouvez régler la luminosité de chaque caméra.
2 Sensibilité de la VOIX de la caméra
Si vous n'êtes pas en mode « VOX », « OFF » s'affiche et ne doit pas être sélectionné.
En mode VOX, vous pouvez sélectionner « H » (Haute) ou « L » (Basse). Si vous sélectionnez « H », le moniteur peut se déclencher par un niveau de son plus bas que le réglage « L ».
3 Jumelage
Vous pouvez enregistrer une caméra sans fil avec le moniteur à l'aide du menu d'enregistrement lorsque vous visualisez la vidéo de la caméra sans fil sélectionnée.
4 Zoom
Effectuez un zoom avant sur l'image actuelle (2x).
Si vous utilisez plusieurs caméras, vous pouvez régler le zoom de chaque caméra.
5 Sélection de la caméra/Mode de balayage
Permet de spécifier quelle caméra est actuellement affichée. Chaque fois qu'une caméra différente est sélectionnée, la Luminosité, le Niveau de sensibilité de la VOX, le Volume des enceintes de la caméra, et les Réglages du zoom sont sauvegardés sur cette caméra spécifique. Si le mode « SCAN » est sélectionné, chaque caméra enregistrée sera affichée en ordre croissant par intervalles de 10 secondes. Si une ou plusieurs caméras sont éteintes ou hors de la portée, le moniteur affiche le voyant « Out of Range » pendant 10 secondes pour cette caméra.
6 Régler le volume des enceintes de la caméra
Permet de régler le volume des enceintes sur la caméra dans ce menu. Le volume peut être réglé de 1 à 5, 5 étant le niveau de son le plus haut et 1 le plus bas. Si « MUTE » est sélectionné, aucun son n'est transmis à l'enceinte lorsque le bouton [TALK] est actionné.
7 Réglage de l'heure
Permet de régler l'heure affichée sur le moniteur. Utilisez le bouton [◀] ou [▶] pour sélectionner un champ.
Utilisez le bouton [▲] ou [▼] pour changer les numéros dans le champ sélectionné.
8 Réinitialisation
Sélectionnez pour réinitialiser le moniteur sur les réglages par défaut. Tous les réglages, y compris l'heure et les informations de jumelage, seront ramenés aux valeurs par défaut.
PRÉSENTATION
Apprendre à utiliser votre système de surveillance
Moniteur sans fil
Après avoir ouvert la boîte, chargez complètement le moniteur avant de l'utiliser. Après le chargement initial, rechargez selon les besoins.

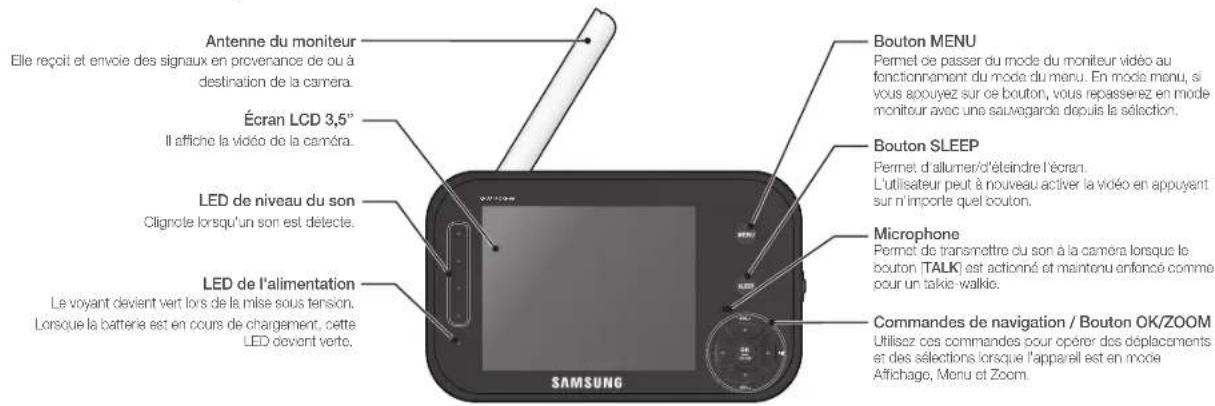

Commandes de la façade
Commandes de navigation / Bouton
Mode Affichage : Les commandes suivantes peuvent être utilisées pendant l'émission de vidéo en direct de la caméra
- Appuyez sur les boutons [▲] ou [▼] pour augmenter ou baisser le volume.
- Appuyez sur le bouton [▶] pour passer à l'écran suivant de la caméra connectée. • Appuyez sur le bouton (2014) pour effectuer un zoom avant / un zoom arrière.
Mode menu : Utilisez les boutons fléchés [▲/▼/◄/►] pour naviguer en mode menu.
Appuyez sur le bouton [ ] pour confirmer la sélection du menu.
Mode de zoom : Lorsque vous effectuez un zoom, utilisez le bouton [▲/▼/◄/►] pour déplacer l'écran autour.
- Présentation
Commandes postérieures
vous devez avoir plusieurs caméras configurées sur le système lorsque vous utilisez les fonctions qui nécessitent plusieurs caméras.

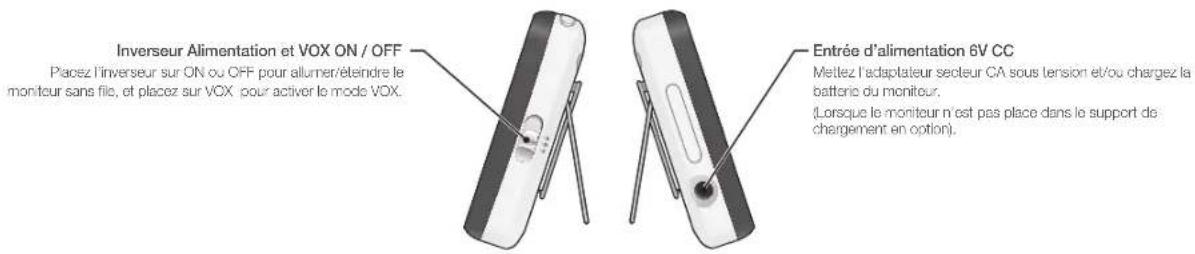

Commandes latérales
Français · 11
Caméra sans fil
Commandes de la façade et commandes postérieures
Commandes latérales
12. Présentation
INSTALLATION
ATTENTION : Si vous utilisez le système pour surveiller un enfant en bas âge, ne placez pas la caméra à un emplacement où l'enfant peut l'atteindre.
Moniteur sans fil
- Placez le moniteur dans un lieu offrant une réception nette avec votre(vos) caméra(s).
- Tirez du support.
Ne tirez pas sur le levier de support avec une force excessive.
Caméra sans fil
Avant d'installer la caméra, décidez soigneusement où et comment elle sera positionnée, et où le câble permettant de brancher la caméra à l'adaptateur secteur sera acheminé. Avant de déterminer une installation permanente, vérifiez sa performance en observant l'image sur le moniteur lorsque la caméra est positionnée à l'endroit où vous souhaitez la voir installée en permanence et lorsque le moniteur est placé à l'endroit où il sera utilisé la plupart du temps.
Avertissements lors de l'installation
Dirigez la(les) caméra(s) pour optimiser la zone de visualisation : Sélectionnez un lieu pour la caméra, exempt de poussière, fournissant une vision claire de la zone que vous souhaitez visualiser, et qui n'est pas exposé directement à une forte source de lumière ou aux rayons du soleil.
Évitez d'installer la caméra dans une zone contenant des murs épais ou des obstacles entre la caméra et le moniteur.
DANGER D'ÉTRANGLEMENT - Conservez le cordon hors de portée des enfants. Ne placez JAMAIS la caméra ou les cordons à moins d'1 mètre de distance du berceau de l'enfant ou de son parc. N'utilisez jamais de rallonge avec les adaptateurs CA. Utilisez uniquement les adaptateurs CA fournis.
- Déballez soigneusement la caméra.
Si vous installez des caméras fournies séparément, veuillez consulter la section de jumelage des caméras de ce manuel pour obtenir plus de détails sur l'installation.
- Fixez la caméra sur le mur.
Repérez sur le mur la position des trous pour les vis, percez et insérez les 2 vis, puis fixez solidement la caméra au mur en plaçant le support sur les vis installées et en poussant la base vers le bas.
Pour l'installer sur un mur en béton, percez un trou et utilisez une cheville en plastique pour la fixer.

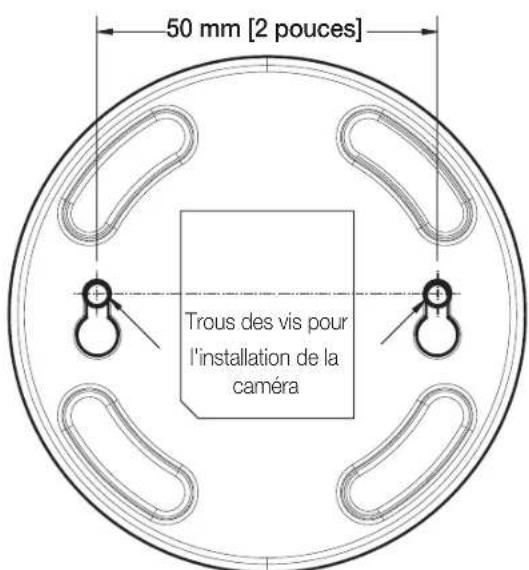

Utilisez le modèle de perçage pour percer des trous dans le mur lors de l'installation de la caméra. (Page 17) La caméra peut également être placée sur une surface plane, telle qu'une table ou une étagère, et aucun matériel de montage n'est alors nécessaire.
- Réglez l'angle de vue de la caméra.
Vous pouvez installer des caméras supplémentaires (4 caméras maximum). Lorsque vous ajoutez des caméras non incluses dans le boîtier d'origine, vous devrez jumeler les caméras avec le moniteur.
Spécifications
| Élément Détails | |
| Système général |
| Bande de fréquence de fonctionnement | 2400 MHz~2483,5 MHz |
| Puissance de transmission 17 dBm maxi. |
| Sensibilité du moniteur -88 dBm | |
| Type d'étalement du spectre TX F-HSS |
| Type de modulation GFSK | |
| Taux de transfert des données 3 Mbit/s |
| Portée de transmission Extérieur 250 m (A l'œil nu) |
| Poids Poids brut : 800 g | |
| Caméra sans fil |
| Type de capteur d'image Capteur d'image CMOS couleur 1/5" |
| Nombre de pixels réels H : 640 V : 480 |
| Balance des blancs Auto | |
| Objectif EFL-3,0 mm, F-2,8 | |
| Angie de vue (on diagona) 56 degrés |
| Type DEL Infrarouge / Visibilité nocturne | DEL infrarouge 8 pièces – 940 nm /5 m |
| Sortie de l'encelinte 80 dBA | |
| Puissance quoise CC BV ±10 % | |
| Consommation d'énergie 480 m A Mode de Vision nocturne et nouvelle communication. |
| Détection du niveau de VOIX | Élevée : 50 dBA / Faible : 60 dBA |
| Plage de températures de fonctionnement | 0°C ~ +40°C |
| Élément Détails | |
| Caméra sans fil |
| Plage de taux d'humidité Taux d'humidité 85 % |
| Cote environnementale | Utilisation en intérieur exclusivement |
| Conformité réglementaire | FCC/CE |
| Conformité à la directive RoHS | Oul pour la version CE uniquement |
| Autre fonction spécifique Microphone/Encelinte intégré(e) |
| Poids 122 g | |
| Moniteur sans fil |
| Type/Taille d'affichage | Couleurs TFT 3,5" |
| Résolution (pixel) | 320X240 (RGB) |
| Angle de vue | H : 80 degrés, V : 100 degrés |
| Nombre de caméras prises en charge | Jusqu'à 4 caméras |
| Puissance requise Adaptateur: CC 6V ±10 %, Batterie: 3,7V Li-polymer |
| Sorte de l'encinte 80 dBA | |
| Niveau de bruit de l'encinte | 45 dBA |
| Consommation d'énergic | 480 mA Chargement de condition + onceinte maximum avec voix au volume 5 |
| Plage de températures de fonctionnement | 0°C ~ +40°C |
| Plage de taux d'humidité Taux d'humidité 85 % |
| Cote environnementale | Utilisation en intérieur exclusivement |
| Conformité réglementaire | FCC/CE |
| Conformité à la directive RoHS | Oul pour la version CE uniquement |
| Autre fonction spécifique Contrôle du volume, Jumelage |
| Type de batterie | Lithium polymère 3,7 V |
| Capacité de la batterie | 1100 mAh |
| Poids | 160 g |
14 · Annexe
Dépannage
| Problème Solution |
| Pas d'image en provenance d'une caméra | 1. Vérillez toutes les connoxions de la caméra.Assurez-vous que l'adaptateur est branché.2. Assurez-vous que les caméras et le moniteur sont activés tous les deux.3. Assurez-vous que la caméra est dans la portée du moniteur.4. Assurez-vous que la caméra et le moniteur sont associés/jumelée5. Réglez l'antenne de l'interphone de surveillance en position verticale. |
| L'image est ou est devenue instable | L'image peut devenir instable lorsque la villesse d'enregistrement est basse (par ex., 10 images par seconde vs. plus de 20 images par seconde).1. Essayez de déplacer la caméra plus prêt du moniteur.2. Retirez tout obstacle entre le moniteur et la caméra.3. Réglez l'antenne du moniteur en position verticale. |
| Aucun son (même avec les deux unités allumées) | 1. Assurez-vous que l'adaptateur secteur est connecté à la caméra.2. La batterie du moniteur est peut être déchargée ; assurez-vous de charger la batterie à l'aide de l'adaptateur fourni.3. Le moniteur est peut être hors de portée de la caméra ; veuillez vérifier si la LED Portée fonctionne en continu. |
| Votre BabyView émet un son/retour strident. | Co son est la contre-réaction normale se produisant lorsque le moniteur et la caméra sont trop proches l'un de l'autre. Eloignez-les l'un de l'autre. |
Les batteries faibles provoquent une alimentation en courant instable et détériorent la qualité audio/vidéo. Veuillez charger complètement la batterie pour obtenir une vidéo de qualité supérieure.
Français · 15
Samsung Techwin se soucie de l'environnement à toutes les phases de fabrication du produit et s'engage à tout mettre en œuvre pour offrir à ses clients des produits plus respectueux de l'environnement. La marque Eco représente l'engagement de Samsung Techwin à créer des produits respectueux de l'environnement et indique que le produit est conforme à la directive RoHS de l'Union européenne.
Élimination des batteries de ce produit
(Applicable aux pays de l'Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)
Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.
Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veuillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.
Élimination appropriée du produit
(Déchets d'équipements électriques et électroniques)
(Applicable dans les pays de l'Union Européenne et dans d'autres pays européens pratiquant le tri sélectif)
Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d'un développement durable.
Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.
Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.
GABARIT
Ce gabarit sert à installer la caméra sur le mur.
![50 mm [2 pouces] Trous des vis pour l'installation de la caméra](/content/2026/06/1299106/images/3e834bc43355a1af1354205c627bde6f29043165d927a6eead6efc949e569a03.jpg)
FAÇADE DE LA CAMÉRA
SAMSUNG
RÉSEAU DE VENTES
SAMSUNG TECHWIN CO., LTD.
Samsungtechwin R&D Center, 701, Sampyeong-dong, Bundang-gu, Seongnam-si, Gyeonggi-do, Korea, 463-400
TEL: +82-70-7147-8740~60 FAX: +82-31-8018-3745
