Type de produit	Lave-vaisselle encastrable
Marque	Zanussi
Modèle	ZDI 121 X
Largeur	60 cm
Hauteur	85 cm
Profondeur	60 cm
Poids net	40 kg
Capacité	12 couverts
Alimentation électrique	220-240 V, 10 A, 50 Hz
Puissance totale	1900 W
Consommation d'eau maximum	12 L par cycle
Consommation d'énergie annuelle	260 kWh
Classe énergétique	A
Programmes de lavage	Intensif, Éco, Rapide, Prélavage, Automatique
Fonctions supplémentaires	Départ différé, Demi-charge, Séchage extra
Indicateur de sel régénérant	Oui
Indicateur de liquide de rinçage	Oui
Niveau sonore	47 dB(A)
Sécurité enfants	Verrouillage des touches
Système anti-fuite	Oui
Type de construction	Encastrable
Matériau de la cuve	Inox
Nettoyage filtre	Toutes les semaines
Disponibilité pièces détachées	Oui (jusqu'à 10 ans)

FOIRE AUX QUESTIONS - ZDI 121 X ZANUSSI

Quels programmes sont disponibles sur le Zanussi ZDI 121 X ?

Le lave-vaisselle propose plusieurs programmes : Intensif (pour vaisselle très sale), Éco (économique), Rapide (30 min), Prélavage, et Automatique. Consultez la notice pour les détails de chaque cycle.

Comment régler le niveau de sel régénérant ?

Le niveau de sel se règle via le panneau de commande. Généralement, il y a une touche 'Sel' ou un paramètre dans les réglages. Utilisez du sel spécial lave-vaisselle.

Que faire si le lave-vaisselle ne s'allume pas ?

Vérifiez la prise électrique, le fusible, et la porte bien fermée. Si le problème persiste, contactez le service après-vente.

Comment nettoyer le filtre du Zanussi ZDI 121 X ?

Le filtre se trouve au fond de la cuve. Tournez-le pour le déverrouiller, nettoyez-le sous l'eau courante, puis remettez-le en place. Faites-le régulièrement.

Quelle est la capacité de ce lave-vaisselle ?

Le Zanussi ZDI 121 X peut laver jusqu'à 12 couverts standards, idéal pour une famille de 4 à 5 personnes.

Le lave-vaisselle fait du bruit, est-ce normal ?

Un niveau sonore de 47 dB est normal pour ce modèle. Si le bruit est excessif (grincements, claquements), vérifiez que la vaisselle est bien rangée et que des objets ne bloquent pas les bras de lavage.

Comment activer le départ différé ?

Appuyez plusieurs fois sur la touche 'Départ différé' pour sélectionner l'heure souhaitée (1 à 24 h). Le départ sera automatiquement retardé.

Que faire si la vaisselle ne sèche pas correctement ?

Utilisez un liquide de rinçage, sélectionnez l'option 'Séchage extra' et ouvrez la porte après le cycle pour laisser la vapeur s'échapper.

Puis-je utiliser des pastilles tout-en-un ?

Oui, ce modèle est compatible avec les pastilles 3-en-1 ou 7-en-1. Assurez-vous d'activer le mode correspondant dans les réglages si disponible.

Comment déverrouiller le panneau de commande ?

Pour déverrouiller les touches (sécurité enfants), maintenez la touche 'Verrouillage' enfoncée pendant 3 secondes jusqu'à ce que le voyant s'éteigne.

MODE D'EMPLOI ZDI 121 X ZANUSSI

Consignes de sécurité ____ 32 Bandeau de commande 33 Programmes de lavage 34 Utilisation de l'appareil 35 Réglage de l'adoucisseur d'eau 35 Utilisation du sel régénérant 36 Utilisation du liquide de rinçage ____ 37 Rangement des couverts et de la vaisselle ____ 38 Utilisation du produit de lavage ____ 39

Sélection et départ d'un programme de lavage ____ 40 Entretien et nettoyage ____ 41 En cas d'anomalie de fonctionnement ____ 43 Caractéristiques techniques 44 En matière de protection de l'environnement ____ 44 Installation 45 Raccordement à l'arrivée d'eau 45 Branchement électrique ____ 47

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas. ou posez-les en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Evitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

- N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après-vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et à la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.
• Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.
• N'utilisez pas l'appareil :

Bandeau de commande

• si le câble secteur ou les tuyaux d'eau sont endommagés,
• si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil.

Contactez le service après-vente de votre magasin vendeur.

- Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements

électriques et le raccordement de l'eau.

1 Sélecteur de programmes 2 Touche Départ/Annulation (Cancel) 3 Touche Départ différé 4 Voyants 5 Voyant Marche/Arrêt

Voyants
	S'allume quand la phase de lavage ou de rinçage est en cours.
	S'allume quand la phase de séchage est en cours.
1)	S'allume quand le programme de lavage est terminé.Fonctions auxiliaires :Niveau de l'adoucisseur.Une alarme se déclenche en cas d'anomalie de fonctionnement.S'allume lorsque le réservoir de sel régénérant doit être rempli. Reportez-vous au chapitre « Utilisation du sel ré-générant ».Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement de l'appareil.

1) Lorsque le réservoir à sel est vide, le voyant ne s'allume pas pendant qu'un programme est en cours.

Touche Départ différé

Utilisez la touche Départ différé pour différer l'heure de départ du programme de 3 heures. Reportez-vous au chapitre "Sélection et départ d'un programme de lavage".

Sélecteur de programme et voyant Marche/Arrêt

- Pour sélectionner un programme de lavage, tournez le sélecteur de programme vers la droite ou la gauche. L'indicateur de programme du sélecteur doit corres-

pondre à l'un des programmes de lavage sur le bandeau de commande.

- Le voyant Marche/Arrêt s'allume (position MARCHE).

- Pour mettre l'appareil à l'arrêt, tournez le sélecteur de programme jusqu'à ce que l'indicateur de programme corresponde au voyant Marche/Arrêt.

– Le voyant Marche/Arrêt s'éteint (position ARRET).

Programmes de lavage

Programmes de lavage

Programme	Degré de salissure	Type de vaisselle Description du programme
	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 70°C2 rinçages intermédiairesRinçage finalSéchage
	Moyennement sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 65°C2 rinçages intermédiairesRinçage finalSéchage
	Moyennement ou légèrement sale	Vaiselle et couverts	Lavage principal à 65°CRinçage final
	Moyennement sale	Vaiselle et couverts	PrélavageLavage principal à 50°C1 rinçage intermédiaireRinçage finalSéchage

Programme	Degré de salissure	Type de vaisselle Description du programme
	Tous	Charge partielle (à compléter dans la journée)1 rinçage à froid (pour éviter que les restes d'aliments ne collent).Ce programme n'utilise pas de produit de lavage.

1) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner. 2) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats des tests.

Valeurs de consommation

Programme	Durée du programme (en minutes)	Consommation énergétique (en kWh)	Consommation d'eau (en litres)
	85-95 1,8-2,0 22-25
	100-110 1,4-1,6 19-21
	30 0,9 9
[52AS]	130-140 1,0-1,2 14-16
	12 0,1 5

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Utilisation de l'appareil

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil. La dureté de l'eau est mesurée par échelles équivalentes :

1. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
2. Versez le produit de lavage dans le compartiment correspondant.
3. Démarrez le programme de lavage.

Si vous utilisez un produit de lavage en pastilles, reportez-vous au chapitre "Utilisation du produit de lavage".

• °dH allemand. • °TH français.
• mmol/l (millimole par litre – unité internationale de la dureté de l'eau).

- Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie

locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la dureté de l'eau
°dH	°TH	mmol/l	degrés Clarke	manuel	électronique
51 - 70 91 -	125 9,1 - 12,5	64 - 88 2 10
43 - 50 76 -	90 7,6 - 9,0	53 - 63 2 9
37 - 42 65 -	75 6,5 - 7,5	46 - 52 2 8
29 - 36 51 -	64 5,1 - 6,4	36 - 45 2 7
23 - 28 40 -	50 4,0 - 5,0	28 - 35 2 6
19 - 22 33 -	39 3,3 - 3,9	23 - 27 2 5
15 - 18 26 -	32 2,6 - 3,2	18 - 22 1 4
11 - 14 19 -	25 1,9 - 2,5	13 - 17 1 3
4 - 10 7 - 18	0,7 - 1,8	5 - 12
<4	<7	<0,7 <5		11)	11)

1) Ne pas approvisionner en sel régénérant.

Réglez manuellement et électroniquement l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

Réglez le sélecteur sur la position 1 ou 2.

Réglage électronique

L'adoucisseur est réglé en usine sur le niveau 5.

Utilisation du sel régénérant

Attention : utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-

1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée. Tournez le sélecteur de programme vers la droite jusqu'à ce que l'indicateur de programme corresponde au premier programme de lavage sur le bandeau de commande.
2. Relâchez la touche Départ/Annulation lorsque le voyant Marche/Arrêt et le voyant Départ/Annulation clignotent.

- Le voyant de fin de cycle clignote simultanément pour indiquer le niveau de l'adoucisseur.

Exemple :

5 clignotements, pause, 5 clignotements, pause, etc. = niveau 5

1. Chaque pression de la touche Départ/Annulation détermine le niveau suivant. Le voyant Fin vous indique le nouveau niveau.
2. Tournez le sélecteur de programme sur la position Arrêt pour mémoriser l'opération.

vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

Versez 1 litre d'eau à l'intérieur du réservoir à sel (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel. Assurez-vous qu'il n'y a pas de sel à l'extérieur du compartiment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percer le réservoir. Approvisionnez en sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel répandu.

Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Utilisation du liquide de rinçage

Attention : N'utilisez que des liquides de rinçage spécifiques pour lave-vaisselle.

Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

Remplissez lorsque le voyant du liquide de rinçage (B) s'éclaire.

Attention : Ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par ex. un agent de nettoyage pour lave-vaisselle, un détergent liquide). Vous risqueriez d'endommager l'appareil.

Réglage du dosage du liquide de rinçage

Le liquide de rinçage est réglé en usine sur la position 3.

Pour augmenter ou diminuer le dosage, référez-vous au chapitre "Que faire si..."

Rangement des couverts et de la vaisselle

Conseils utiles

Attention : Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, ...) ne doit pas être lavé au lave-vaisselle.

- Avant de charger la vaisselle, veillez à :

- Enlever tous les restes d'aliments.

- Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

- Lorsque vous chargez la vaisselle et les couverts :

- Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

- Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

- Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

- Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.

- Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

- Placez les petites pièces dans le panier à couverts.

- La vaisselle en plastique et les poêles en matériau anti-adhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

- Placez les articles légers (bols,...) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention Assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

1 Placez les plats de service et les grands couvercles le long du bord du panier inférieur.

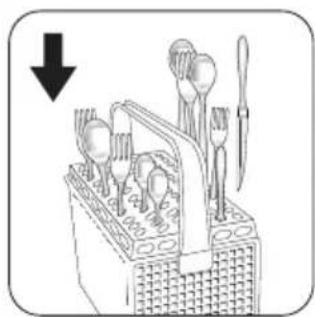

Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

Placez les ustensiles dans l'appareil de façon à ce que l'eau puisse accéder à toutes les surfaces.

Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

Les assiettes ne doivent pas être placées dans les trois premières sections situées à l'avant du panier. Vérifiez que les assiettes sont inclinées vers l'avant.

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Avertissement : réglez la hauteur avant de charger le panier supérieur.

Hauteur maximale de la vaisselle dans Panier supérieur Panier inférieur

Position haute 20 cm 31 cm

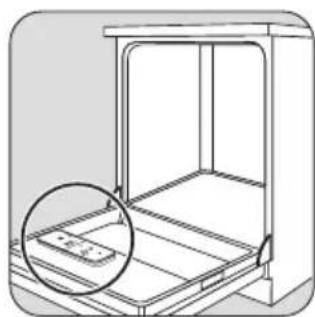

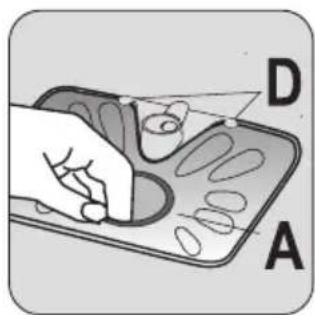

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant. • Les consignes de stockage. En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Hauteur maximale de la vaisselle dans Panier supérieur Panier inférieur

Position basse 24 cm 27 cm

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tournez les butées avant (A) vers l'extérieur.
2. Sortez le panier.
3. Glissez le panier en position haute ou basse (selon vos besoins).
4. Replacez les butées avant (A) dans leur position d'origine.

Attention : si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

Versez le produit de lavage dans le distributeur (A).

4

Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment (B).

5

Produits de lavage en pastilles

Placez une pastille dans le compartiment (A).

Ces produits combinent les fonctions :

• produit de lavage
• liquide de rinçage
• autres agents nettoyants.

Si vous utilisez des produits de lavage en pastille, procédez comme suit :

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.
2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage.

Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage.
2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.
2. Réglez la position maximale du degré de dureté de l'eau.
3. Effectuez un programme normal sans charger l'appareil.
4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
5. Réglez le dosage du liquide de rinçage.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Sélection et départ d'un programme de lavage

Pour sélectionner et lancer un programme de lavage, procédez comme suit :

1. Fermez la porte.
2. Tournez le sélecteur pour choisir votre programme. Reportez-vous au chapitre "Programmes de lavage".

– Le voyant Marche/Arrêt s'allume. - Le voyant de phase du programme correspondant clignote.

1. Appuyez sur la touche Départ/Annulation.

– Le programme démarre automatiquement. — Le voyant Départ/Annulation s'allume.

— Au moment du démarrage du programme, seul le voyant de la phase en cours reste allumé.

i Il n'est désormais plus possible de modifier le programme en cours. Vous devez pour cela, annuler le programme. Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire. Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Annulation d'un programme

- Appuyez sur la touche Départ/Annulation et maintenez-la appuyée pendant environ 5 secondes.

– Le voyant Départ/Annulation s'éteint.

– Les voyants de phase clignotent.

Le programme est annulé.

À ce stade, vous pouvez procéder comme suit :

1. Mettez l'appareil à l'arrêt.
2. Sélectionnez un autre programme de lavage.

Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Interruption d'un programme

Ouvrez la porte.

- Le programme s'arrête.

Fermez la porte.

- Le programme reprend à partir du moment de l'interruption.

Réglage et démarrage d'un programme de lavage avec départ différé

1. Sélectionnez un programme de lavage.
2. Appuyez sur la touche Départ différé.

– Le voyant Départ différé s'allume.

1. Appuyez sur la touche Départ/Annulation.

- Le décompte du départ différé démarre automatiquement.

– Les voyants de phase s'éteignent.

Lorsque le décompte est terminé, le programme de lavage démarre automatiquement.

- Le voyant Départ différé s'éteint.

Entretien et nettoyage

Avertissement : mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyage des filtres

Important : n'utilisez pas l'appareil sans les filtres.

Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

• Le voyant de phase s'allume.

L'ouverture de la porte interrompt le décompte.

Lorsque vous refermez la porte, le décompte reprend là où il a été interrompu.

Annulation du départ différé :

1. Appuyez sur la touche Départ/Annulation et maintenez-la appuyée pendant environ 5 secondes.

- Les voyants Départ/Annulation et Départ différé s'éteignent.

– Les voyants de phase clignotent.

1. Appuyez sur la touche Départ/Annulation pour lancer le programme.

Fin d'un programme de lavage

Mettez l'appareil à l'arrêt de la façon suivante :

• L'appareil s'arrête automatiquement.

• Le voyant Fin s'allume.

Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. La vaisselle encore chaude est sensible aux chocs.

Déchargement du lave-vaisselle

- Déchargez d'abord le panier inférieur, puis le panier supérieur.

- Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Nettoyez soigneusement les filtres A, B et C sous l'eau courante.

Pour retirer les filtres B et C, tournez la poignée d'environ ¼ de tour dans le sens contraire des aiguilles d'une montre.

Retirez le filtre plat A du fond de l'appareil.

5

Réinstallez le filtre plat A au fond de l'appareil. Veillez à ce qu'il soit bien installé sous les deux rails D.

Installez le système de filtre. Pour verrouiller le système de filtre, tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se verrouille.

Important : ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène, etc.).

Précautions en cas de gel

Attention : n'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus à cause du gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-le.

L'appareil ne démarre pas ou s'arrête en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au service après-vente. Si vous

ne parvenez pas à remédier au dysfonctionnement, veuillez contacter le service après-vente.

Attention : mettez l'appareil à l'arrêt avant d'effectuer les contrôles suggérés ci-après.

Code alarme et anomalie de fonctionnement	Cause possible et solution
Le voyant Démarrer/Annuler clignote en permanence.1 clignotement du voyant Fin de programmeLe lave-vaisselle n'est pas approvisionné en eau.	Le robinet d'arrivée d'eau est bloqué ou incrusté de tartre.Nettoyez le robinet d'arrivée d'eau.Le robinet d'arrivée d'eau est fermé.Ouvrez le robinet d'arrivée d'eau.Le filtre situé dans le tuyau d'arrivée d'eau est bouché.Nettoyez le filtre.Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est peut-être tordu ou écrasé.Vérifiez que le tuyau est bien raccordé.
Le voyant Démarrer/Annuler clignote en permanence.2 clignotements du voyant Fin de programmeLe lave-vaisselle ne vidange pas.	Le robinet de l'évier est bouché.Nettoyez le robinet de l'évier.Le tuyau de vidange n'a pas été installé correctement. Le tuyau est peut-être tordu ou écrasé.Vérifiez que le tuyau est bien raccordé.
Le voyant Démarrer/Annuler clignote en permanence.3 clignotements du voyant Fin de programmeLe système de sécurité anti-débordement s'est déclenché.	Fermez le robinet d'arrivée d'eau et contactez le service après-vente de votre magasin vendeur.
Le programme ne démarre pas. La porte de l'appareil n'est pas fermée.Fermez la porte.La fiche secteur n'est pas branchée.Branchez-la.Le fusible a disjoncté dans la boîte à fusibles.Remplacez le fusible.La fonction Départ différé a été réglée.Annulez l'option de Départ différé pour démarrer immédiatement le programme.

Après avoir effectué ces contrôles, remettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le service après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

• Modèle (Mod.)
• Référence produit (PNC)

Numéro de série (S.N.)

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

Inscrivez les informations ici :

Description du modèle : ......

Référence du produit : ......

Numéro de série : ......

Les résultats de lavage ne sont pas satisfaisants.

La vaisselle n'est pas propre.	Vous n'avez pas sélectionné le programme approprié pour ce type de vaisselle et de salissure.Les paniers sont mal chargés et l'eau n'atteint pas toutes les surfaces.La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.Les filtres sont encrassés ou mal installés.Vous avez utilisé trop peu de produit de lavage ou avez oublié d'approvisionner le distributeur de produit de lavage.
Des dépôts de tartre sont présents sur la vaisselle.	Le réservoir de sel régénérant est vide.Le niveau de l'adoucisseur d'eau est mal réglé.Le bouchon du réservoir de sel régénérant n'a pas été vissé correctement.
La vaisselle est mouillée et terne.	Vous n'avez pas utilisé de liquide de rinçage.Le distributeur de liquide de rinçage est vide.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre.	Réduisez le dosage du liquide de rinçage.
Des gouttes d'eau ont séché sur les verres et la vaisselle.	Augmentez le dosage du liquide de rinçage.Il se peut que le produit de lavage soit en cause.

Caractéristiques techniques

Dimensions Largeur	HauteurProfondeur	59,6 cm81,8-87,8 cm57,5 cm
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation Minimale	Maximale	0,05 MPa (0,5 bar)0,8 MPa (8 bar)
Capacité 12 couverts

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les matériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement : Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

• Retirez la fiche de la prise secteur.
• Coupez le câble d'alimentation et la prise et mettez-les au rebut.
• Éliminez le dispositif de blocage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Installation

Avertissement : Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Important : Respectez les instructions fournies lors de :

• La mise en place de la machine. • L'installation du panneau de façade.
• Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier

Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien.

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisselle est équipé de pieds permettant de régler la hauteur de l'appareil.

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni écrasés.

Fixation

Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Raccordement à l'arrivée d'eau

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60 °C) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention : n'utilisez pas de tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caractéristiques techniques"). Renseignez-vous auprès de la compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtré.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention : Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites couler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Tuyau d'arrivée d'eau avec soupape de sûreté

Le tuyau d'arrivée d'eau est à double paroi et contient un câble et une soupape de sûreté. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sûreté interrompt l'écoulement de l'eau.

Avertissement : Tension dangereuse

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sûreté est endommagé, débranchez immédiatement le câble d'alimentation électrique de la prise murale.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du service après-vente.

Tuyau de vidange

Raccordez le tuyau de vidange au robinet de l'évier.

Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Attention : Vérifiez l'étanchéité des raccords.

Avertissement : Le fabricant ne peut être tenu responsable en cas de non-respect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

N'utilisez pas des multiprises, des adaptateurs ou des rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.
