Type de produit	Lave-vaisselle encastrable
Marque	Zanussi
Modèle	ZDT 112
Dimensions (L x H x P)	60 x 85 x 60 cm
Poids	45 kg
Alimentation électrique	220-240 V / 10 A
Classe énergétique	E
Capacité	12 couverts
Programmes de lavage	6 programmes : Eco, Intensif, Rapide, Délicat, Verres, Prélavage
Fonctions supplémentaires	Départ différé, Séchage extra, Demi-charge
Consommation d'eau par cycle	9,5 L
Consommation d'énergie par cycle (Eco)	0,92 kWh
Niveau sonore	44 dB(A)
Technologie de séchage	Condensation
Type de panier	Panier inférieur réglable, panier à couverts amovible
Mode d'emploi	Notice disponible en PDF sur notice-facile.com
Entretien et nettoyage	Nettoyer les filtres régulièrement, détartrer avec un produit adapté
Sécurité	Arrêt automatique, système anti-fuite, sécurité enfants
Pièces détachées et réparabilité	Indice de réparabilité : 7,2/10
Couleur	Blanc

FOIRE AUX QUESTIONS - ZDT 112 ZANUSSI

Que faire si le lave-vaisselle Zanussi ZDT 112 ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que la porte est bien fermée. Assurez-vous que le programme est sélectionné et que l'arrivée d'eau est ouverte. Si le problème persiste, consultez la notice pour les codes d'erreur.

Pourquoi mon Zanussi ZDT 112 laisse-t-il des résidus sur la vaisselle ?

Cela peut être dû à un filtre obstrué, un produit de rinçage insuffisant ou un programme inadapté. Nettoyez les filtres et ajustez les doses de produit.

Comment nettoyer le filtre du Zanussi ZDT 112 ?

Retirez le panier inférieur et dévissez le filtre cylindrique. Rincez-le à l'eau courante en brossant les mailles. Replacez-le correctement. Cette opération doit être effectuée régulièrement pour éviter les mauvaises odeurs.

Quel produit de lavage utiliser pour le Zanussi ZDT 112 ?

Utilisez de la poudre, des pastilles ou du gel pour lave-vaisselle. Respectez les doses recommandées. Ajoutez du sel régénérant et du produit de rinçage pour un résultat optimal.

Le lave-vaisselle Zanussi ZDT 112 fait du bruit, est-ce normal ?

Un léger bruit de pompe et de projection d'eau est normal. Si vous entendez des claquements ou des grincements, vérifiez que la vaisselle ne bloque pas les bras de lavage et que les filtres sont propres.

Comment activer le départ différé sur le Zanussi ZDT 112 ?

Appuyez sur le bouton 'Départ différé' jusqu'à afficher le nombre d'heures souhaité (1 à 24h). Le départ est automatiquement programmé. Cette fonction permet de retarder le lancement du cycle.

Que signifie le code d'erreur E1 sur le Zanussi ZDT 112 ?

Le code E1 indique un problème de vidange. Vérifiez que le tuyau de vidange n'est pas plié ou obstrué, et que le filtre de la pompe de vidange est propre.

Comment réinitialiser le Zanussi ZDT 112 ?

Éteignez l'appareil, attendez 30 secondes, puis redémarrez. Si un programme est en cours, vous pouvez le réinitialiser en éteignant et rallumant l'appareil. Consultez la notice pour les réinitialisations spécifiques.

Le Zanussi ZDT 112 ne sèche pas bien la vaisselle, que faire ?

Assurez-vous que le produit de rinçage est suffisant et que le réglage est au maximum. Utilisez le séchage extra si disponible. Placez la vaisselle en biais pour un meilleur écoulement de l'eau.

Où trouver la notice du Zanussi ZDT 112 en français ?

Vous pouvez télécharger gratuitement la notice au format PDF sur le site notice-facile.com. Il suffit de rechercher le modèle ZDT 112 de la marque Zanussi.

MODE D'EMPLOI ZDT 112 ZANUSSI

Consignes de sécurité ____ 33 Bandeau de commande 34 Programmes de lavage 36 Utilisation de l'appareil ____ 37 Réglage de l'adoucisseur d'eau ____ 37 Utilisation du sel régénérant ____ 39 Utilisation du liquide de rinçage ____ 39 Rangement des couverts et de la vaisselle ____ 40 Utilisation du produit de lavage ____ 41

Sélection et départ d'un programme de lavage ____ 42 Entretien et nettoyage ____ 43 En cas d'anomalie de fonctionnement 44 Caractéristiques techniques ____ 46 En matière de protection de l'environnement ____ 46 Installation 47 Raccordement à l'arrivée d'eau ____ 47 Branchement électrique ____ 48

Sous réserve de modifications

Consignes de sécurité

Pour votre sécurité et le bon fonctionnement de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionnement et les fonctions de sécurité de l'appareil.

Utilisation réglementaire

• Cet appareil est exclusivement destiné à un usage domestique.
• Ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.
• N'utilisez pas de solvants dans votre appareil. Ceux-ci pourraient provoquer une explosion !
• Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou posés en position horizontale dans le panier supérieur.
• N'utilisez que des produits (sel, produit de lavage, liquide de rinçage) spécifiques pour lave-vaisselle.
• Évitez d'ouvrir la porte pendant que l'appareil fonctionne : une vapeur brûlante peut s'en échapper. Risque de brûlures !
• Ne sortez pas la vaisselle du lave-vaisselle avant la fin du cycle de lavage.
• Lorsque le programme est terminé, débranchez l'appareil et fermez le robinet d'arrivée d'eau.
• Cet appareil ne peut être entretenu et réparé que par un technicien autorisé, exclusivement avec des pièces d'origine.

- N'essayez en aucun cas de réparer le lave-vaisselle vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des blessures ou le mauvais fonctionnement du lave-vaisselle. Contactez votre service après-vente. Exigez des pièces d'origine.

Sécurité générale

• Les personnes (y compris les enfants) qui souffrent de capacités mentales, physiques et sensorielles réduites ou qui ne se sont pas familiarisées avec le mode de fonctionnement de l'appareil, ne doivent pas l'utiliser. Elles doivent être surveillées ou dirigées par une personne responsable de leur sécurité.
• Respectez les consignes de sécurité du fabricant du détergent pour éviter les brûlures aux yeux, à la bouche et à la gorge.
• Ne buvez pas l'eau du lave-vaisselle. Des résidus de produit de lavage peuvent rester dans l'appareil.
• Fermez toujours la porte de l'appareil lorsqu'il n'est pas utilisé pour empêcher tout risque de blessure ou de chute accidentelle.
• Ne vous asseyez pas ou ne montez pas sur la porte ouverte.

Sécurité enfants

• Seuls les adultes doivent utiliser cet appareil. Veillez à ce que les enfants ne jouent pas avec l'appareil.
• Rangez les emballages hors de la portée des enfants. Ils présentent un risque de suffocation.
• Rangez les détergents dans un endroit sûr. Veillez à ce que les enfants ne touchent pas les produits de lavage.

- Ne laissez pas les enfants s'approcher de l'appareil quand la porte est ouverte.

Installation

• Vérifiez que l'appareil n'a pas été endommagé pendant le transport. Ne branchez pas un appareil endommagé. Si nécessaire, contactez le fournisseur.
• Déballez l'appareil avant de l'utiliser pour la première fois.
• Une personne compétente et qualifiée doit prendre en charge l'installation électrique.
• Une personne compétente et qualifiée doit prendre en charge le travail de plomberie.
• Ne modifiez ni les spécifications ni le produit. Risque de blessure ou d'endommagement de l'appareil.

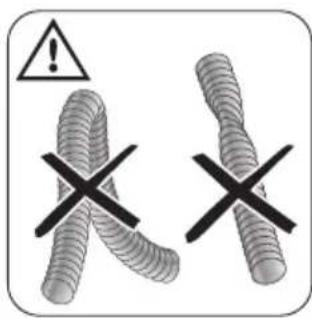

• N'utilisez pas l'appareil : - si le câble secteur ou les tuyaux d'eau sont endommagés, - si le bandeau de commande, le plan de travail ou la plinthe sont endommagés, si vous pouvez accéder à l'intérieur de l'appareil. Contactez le service après-vente de votre magasin vendeur. - Ne percez pas dans les côtés de l'appareil pour ne pas endommager les composants électriques et hydrauliques.

Avertissement Respectez scrupuleusement les consignes données pour les branchements électriques et le raccordement de l'eau.

Bandeau de commande

1 Touche Marche/Arrêt

2 Touche Demi-charge

3 Touche Sélection/Annulation du programme (Annuler)

4 Voyants

5 Voyants du programme

1 Touche Marche/Arrêt 2 Touche Demi-charge 3 Touche Sélection/Annulation du programme (Annuler) 4 Voyants 5 Voyants du programme

Voyants
Programme en cours – S'allume quand vous sélectionnez un programme de lavage.	– Reste allumé pendant toute la durée du programme de lavage.
	– S'éteint à la fin du programme.
SelS1)	S'allume lorsque le réservoir à sel régénérant doit être rempli. Reportez-vous au chapitre "Utilisation du sel ré-générant".Le voyant de réapprovisionnement en sel régénérant peut rester allumé plusieurs heures après le remplissage du réservoir à sel. Cela n'affecte pas le fonctionnement de l'appareil.
Fin S'allume quand le programme de lavage est terminé.→I	Fonctions auxiliaires :Niveau de l'adoucisseur.Activation/désactivation des signaux sonores.Une alarme se déclenche en cas d'anomalie de fonc-tionnement.

1) Lorsque le réservoir à sel est vide, le voyant ne s'allume pas pendant qu'un programme est en cours.

Touche Sélection/Annulation du programme

Appuyez sur la touche Sélection/Annulation du programme pour :

• Sélectionner le programme de lavage. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".
• Régler l'adoucisseur d'eau. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
• Activer/désactiver les signaux sonores. Reportez-vous au paragraphe "Signaux sonores".
• Annuler un programme de lavage en cours. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Touche Demi-charge

L'option Demi-charge n'est pas proposée pour tous les programmes de lavage. Reportez-vous au chapitre "Programmes de lavage".

• Chargez la vaisselle dans les deux paniers (inférieur et supérieur).
• Réduisez le dosage de produit de lavage lorsque vous utilisez la touche Demi-charge.
• Appuyez sur la touche Demi-charge pour sélectionner l'option.

- Le voyant correspondant s'allume, lorsque l'option Demi-charge peut être sélectionnée.

i Lorsque la touche Demi-charge est sélectionnée, la durée du lavage et la consommation d'eau et d'énergie sont réduites.

Mode programmation

L'appareil est en mode programmation quand tous les voyants des programmes sont éteints et que le voyant de fin de programme clignote.

L'appareil doit être en mode programmation pour :

– Sélectionner un programme de lavage.

– Régler l'adoucisseur d'eau.

– Désactiver/activer les signaux sonores.

Si un voyant de programme est allumé, annulez le programme pour revenir en mode programmation. Reportez-vous au chapitre "Réglage et départ d'un programme de lavage".

Voyants des programmes A et B

En plus de la sélection du programme de lavage correspondant, ces voyants remplissent les fonctions complémentaires suivantes :

- Réglage du niveau de l'adoucisseur d'eau.

- Désactivation/activation des signaux sonores.

Signaux sonores

Un signal sonore peut retentir :

• À la fin du programme de lavage.
• En cas d'anomalie de fonctionnement de l'appareil. L'activation des signaux sonores est définie en usine. Pour désactiver les signaux sonores, procédez comme suit :
• Allumez l'appareil.
• Vérifiez que l'appareil est en mode programmation.
• Appuyez sur la touche de sélection/annulation des programmes jusqu'à ce que le voyant du programme A clignote et que le voyant du programme B s'allume.
• Appuyez à nouveau sur la touche de sélection/annulation des programmes.

– Le voyant du programme A s'allume. – Le voyant du programme B clignote.

1. Attendez que le voyant du programme A s'éteigne.

– Le voyant du programme B continue à clignoter.

– Le voyant de fin de programme s'allume.

Les signaux sonores sont activés.

1. Appuyez à nouveau sur la touche de sélection/annulation des programmes.

– Le voyant de fin de programme s'éteint.

Les signaux sonores sont désactivés.

1. Mettez à l'arrêt l'appareil pour mémoriser l'opération.

Pour activer les signaux sonores, procédez comme suit :

1. Répétez les opérations ci-dessus jusqu'à ce que le voyant de fin de programme s'allume.

Programmes de lavage

Programmes de lavage

Programme	Degré de salissure	Type de vaisselle	Description du programme	Option Demi-charge
	Très sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 70 °C2 rinçages intermédiairesRinçage finalSéchage	oui1)
	Moyenne-ment sale	Vaiselle, couverts, plats et casseroles	PrélavageLavage principal à 65 °C2 rinçages intermédiairesRinçage finalSéchage	oui1)
2)	Moyenne-ment ou légère-ment sale	Vaiselle et couverts	Lavage principal à 65 °CRinçage final	non
3)	Moyenne-ment sale	Vaiselle et couverts	PrélavageLavage principal à 50 °C1 rinçage intermédiaireRinçage finalSéchage	oui4)
[520W]	Tous	Charge partielle (à compléter dans la journée)	1 rinçage à froid (pour éviter que les restes d'aliments ne collent).Ce programme n'utilise pas de produit de lavage.	non

1) Lorsque l'option Demi-charge est sélectionnée, le prélavage est exclu. N'utilisez pas de produit de lavage pour le prélavage.

2) Programme de lavage quotidien parfait pour un lave-vaisselle partiellement chargé. Idéal pour une famille de 4 personnes qui souhaite seulement laver la vaisselle et les couverts du dîner et du petit déjeuner.

3) Programme de test des organismes de contrôle. Veuillez consulter la brochure fournie séparément pour connaître les résultats d'essais.

4) Lorsque l'option Demi-charge est sélectionnée, la durée du lavage est réduite.

Valeurs de consommation

Programme	Durée du programme (en minutes)	Consommation énergétique (en kWh)	Consommation d'eau (en litres)
	85-95 1,8-2,0 22-25
	105-115 1,5-1,7 23-25
	30 0,9 9
	130-140 1,0-1,2 14-16
	12 0,1 5

Ces valeurs changent en fonction de la pression et de la température de l'eau, des variations dans l'alimentation électrique et de la quantité de vaisselle.

Utilisation de l'appareil

Appliquez la procédure pas à pas en vous reportant aux instructions suivantes :

1. Réglez l'adoucisseur d'eau en fonction du degré de dureté de l'eau de votre région. Si nécessaire, ajustez le niveau de l'adoucisseur d'eau.
2. Remplissez le réservoir de sel régénérant avec du sel spécial pour lave-vaisselle.
3. Remplissez le distributeur de liquide de rinçage.
4. Rangez les couverts et la vaisselle dans le lave-vaisselle.
5. Sélectionnez le programme de lavage en fonction de la charge et du degré de salissure.
6. Versez le produit de lavage dans le compartiment correspondant.
7. Démarrez le programme de lavage.

Si vous utilisez un produit de lavage en pastilles, reportez-vous au chapitre "Utilisation du produit de lavage".

Réglage de l'adoucisseur d'eau

L'adoucisseur d'eau élimine les minéraux et les sels de l'alimentation en eau. Les sels et les minéraux peuvent affecter le fonctionnement de l'appareil.

La dureté de l'eau est mesurée par échelles équivalentes :

- °dH allemand.

• °TH français. - mmol/l (millimole par litre – unité internationale de la dureté de l'eau). - Clarke.

Ajustez l'adoucisseur en fonction de la dureté de l'eau de votre région. Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître le degré de dureté de l'eau de votre zone d'habitation.

Dureté de l'eau Réglage de la dureté de l'eau
°dH	°TH	mmol/l	degrés Clarke	manuel	électronique
51 - 70	91 - 125	9,1 - 12,5	64 - 88	2	10
43 - 50	76 - 90	7,6 - 9,0	53 - 63	2	9
37 - 42	65 - 75	6,5 - 7,5	46 - 52	2	8
29 - 36	51 - 64	5,1 - 6,4	36 - 45	2	7
23 - 28	40 - 50	4,0 - 5,0	28 - 35	2	6
19 - 22	33 - 39	3,3 - 3,9	23 - 27	2	5
15 - 18	26 - 32	2,6 - 3,2	18 - 22	1	4
11 - 14	19 - 25	1,9 - 2,5	13 - 17	1	3
4 - 10	7 - 18	0,7 - 1,8	5 - 12	1	2
< 4	< 7	< 0,7	< 5	1 1) 1)	1 1)

1) Ne pas approvisionner en sel régénérant.

i Réglez manuellement et électroniquement l'adoucisseur d'eau.

Réglage manuel

L'adoucisseur est réglé d'usine sur 2.

Réglez le sélecteur sur 1 ou 2.

Réglage électronique

L'adoucisseur d'eau est réglé en usine au niveau 5.

1. Allumez l'appareil.
2. Vérifiez que l'appareil est en mode programmation.
3. Appuyez sur la touche de sélection/annulation des programmes.
4. Relâchez la touche de sélection/annulation des programmes quand le voyant du programme A clignote et que le voyant du programme B s'allume.
5. Attendez que le voyant du programme B s'éteigne.
6. Le voyant du programme A clignote.
7. Le voyant de fin de programme clignote.
8. Appuyez une fois sur la touche de sélection/annulation des programmes.
9. Le voyant du programme A clignote.
10. La fonction de l'adoucisseur d'eau est activée.
11. Le voyant de fin de programme clignote pour indiquer le niveau de l'adoucisseur d'eau. Exemple : 5 clignotements, pause, 5 clignotements, pause, etc... = niveau 5.
12. Chaque pression de la touche de sélection/annulation des programmes détermine le niveau suivant.
13. Appuyez sur la touche Marche/Arrêt pour mémoriser le réglage.

Utilisation du sel régénérant

Attention : utilisez uniquement du sel spécial pour lave-vaisselle. Tout autre type de sel non spécialement étudié pour être utilisé dans un lave-vaisselle, en particulier le sel de cuisine, peut endommager l'adoucisseur d'eau.

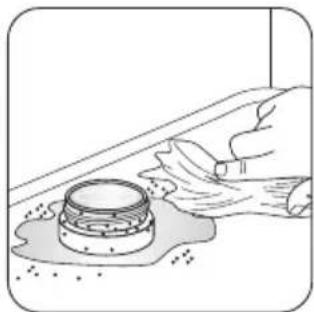

Versez 1 litre d'eau à l'intérieur du réservoir (cette opération est nécessaire uniquement lorsque vous remplissez le réservoir pour la première fois).

Il est normal que l'eau déborde du réservoir au moment où vous le remplissez de sel. Assurez-vous qu'il n'y a pas de sel à l'extérieur du compartiment. Le sel demeurant pendant un certain temps sur la surface du réservoir finit par percer le réservoir. Approvisionnez en sel avant de démarrer un programme de lavage complet. Cela évite les problèmes de corrosion dus au sel répandu.

Quand vous réglez électroniquement l'adoucisseur sur le niveau 1, le voyant Sel ne reste pas allumé.

Utilisation du liquide de rinçage

Attention : n'utilisez que des liquides de rinçage spécifiques pour lave-vaisselle.

Pour remplir le distributeur de liquide de rinçage, procédez comme suit :

Remplissez lorsque le voyant du liquide de rinçage (B) s'éclaire.

Attention : ne remplissez jamais le distributeur de liquide de rinçage avec d'autres produits (par exemple un agent de nettoyage pour lave-vaisselle, un détergent liquide). Vous risqueriez d'endommager l'appareil.

Réglage du dosage du liquide de rinçage

Le liquide de rinçage est réglé en usine sur la position 3. Pour augmenter ou diminuer le dosage, référez-vous au chapitre "Que faire si..."

Rangement des couverts et de la vaisselle

Conseils utiles

Attention : ce lave-vaisselle est conçu pour laver la vaisselle et les ustensiles de cuisine pouvant être lavés en machine.

Tout objet absorbant l'eau (chiffon, éponges de nettoyage, etc.) ne doit pas être lavé au lave-vaisselle.

- Avant de charger la vaisselle, veillez à :

- Enlever tous les restes d'aliments.

- Laisser tremper les casseroles au fond desquelles adhèrent des restes d'aliments brûlés ou attachés.

- Lorsque vous chargez la vaisselle et les couverts :

- Chargez les articles creux tels que tasses, verres et casseroles, etc. en les retournant.

- Assurez-vous que l'eau ne s'accumule pas dans un creux ou dans un fond bombé.

- Assurez-vous que la vaisselle et les couverts ne soient pas insérés les uns dans les autres, ou ne se chevauchent.

- Assurez-vous que les couverts et la vaisselle ne recouvrent pas d'autres ustensiles.

- Vérifiez que les verres ne se touchent pas pour éviter qu'ils ne se brisent.

- Placez les petites pièces dans le panier à couverts.

- La vaisselle en plastique et les poêles en matériau antiadhésif tendent à retenir les gouttes d'eau. Ces articles ne seront pas séchés aussi bien que les articles en porcelaine et en acier.

- Placez les articles légers (bols, etc.) dans le panier supérieur. Disposez-les de façon à ce qu'ils ne puissent se retourner.

Attention : assurez-vous que la vaisselle et les couverts n'entravent pas la rotation du bras d'aspersion avant de lancer un programme de lavage.

Avertissement : Fermez toujours la porte après avoir chargé ou déchargé l'appareil. Une porte ouverte est source de danger.

Placez les plats et les grands couvercles autour du panier inférieur.

Utilisez le séparateur à couverts. Si la taille et la forme des couverts ne le permettent pas, retirez le séparateur.

L'eau doit atteindre toutes les surfaces des articles.

Pour les articles de plus grande dimension, rabattez les supports pour tasses vers le haut.

Utilisation du produit de lavage

Utilisez uniquement des produits de lavage (poudre, liquide ou en pastilles) spécialement conçus pour une utilisation au lave-vaisselle.

Les assiettes ne doivent pas être placées dans les trois premières sections situées à l'avant du panier. Vérifiez que les assiettes sont inclinées vers l'avant.

Réglage de la hauteur du panier supérieur

Si vous placez des plats de grande dimension dans le panier inférieur, verrouillez d'abord le panier supérieur dans sa position la plus haute.

Avertissement : Réglez la hauteur avant de charger le panier supérieur.

Hauteur maximale de la vaisselle dans : panier supérieur panier inférieur

position la plus haute	20 cm 31 cm
position la plus basse	24 cm 27 cm

Pour régler en hauteur le panier supérieur, procédez comme suit :

1. Tournez les butées avant (A) vers l'extérieur.
2. Sortez le panier.
3. Glissez le panier en position haute ou basse (selon vos besoins).
4. Replacez les butées avant (A) dans leur position d'origine.

Attention : si le panier est en position haute, ne placez pas de tasses sur les supports pour tasses.

Veuillez respecter les indications du fabricant figurant sur l'emballage :

• Le dosage recommandé par le fabricant.
• Les consignes de stockage.

En utilisant la quantité de produit de lavage strictement nécessaire, vous contribuerez à la protection de l'environnement.

Versez le produit de lavage dans le distributeur (A).

Si vous sélectionnez un programme de lavage avec prélavage, versez une dose supplémentaire dans le compartiment (B).

5

Produits de lavage en pastilles

Placez une pastille dans le compartiment (A).

Sélection et départ d'un programme de lavage

Sélectionnez le programme de lavage en laissant la porte légèrement ouverte. Le programme ne démarre qu'après la fermeture de la porte. Tant que le programme de lavage n'a pas démarré, il est possible de modifier les réglages.

Ces produits combinent les fonctions :

• produit de lavage
• liquide de rinçage
• autres agents nettoyants.

Si vous utilisez des produits de lavage en pastille, procédez comme suit :

1. Vérifiez que ces produits de lavage sont appropriés au degré de dureté de l'eau d'alimentation. Consultez à cet effet les instructions du fabricant.
2. Réglez le niveau le plus bas de la dureté de l'eau et du produit de rinçage.

i Il n'est pas nécessaire de remplir le réservoir de sel et le distributeur de liquide de rinçage.

Si les résultats de séchage ne sont pas satisfaisants, procédez comme suit :

1. Remplissez le distributeur de liquide de rinçage.
2. Réglez le dosage du liquide de rinçage sur le niveau 2.

Si vous souhaitez réutiliser des produits de lavage traditionnels :

1. Approvisionnez de nouveau le réservoir de sel et le distributeur de liquide de rinçage.
2. Réglez la position maximale du degré de dureté de l'eau.
3. Effectuez un programme normal sans charger l'appareil.
4. Réglez ensuite le degré de dureté de l'eau en fonction de la dureté de l'eau de votre région. Reportez-vous au chapitre "Réglage de l'adoucisseur d'eau".
5. Réglez le dosage du liquide de rinçage.

Le produit de lavage se dissout avec une rapidité qui diffère selon la marque. Certaines pastilles ne donnent pas le meilleur résultat possible avec des programmes de lavage courts. Utilisez des programmes de lavage longs lorsque vous utilisez les pastilles afin d'éliminer complètement le détergent.

Pour sélectionner et démarrer un programme de lavage, procédez comme suit :

1. Allumez l'appareil.
2. Vérifiez que l'appareil est en mode programmation.
3. Appuyez à plusieurs reprises sur la touche de sélection/annulation des programmes pour sélectionner le programme de lavage. Reportez-vous au chapitre 'Programmes de lavage'. – Le voyant du programme s'allume.
4. Fermez la porte.

- Le programme de lavage démarre automatiquement.

Vous ne pouvez pas changer de programme lorsque le programme de lavage est en cours. Annulez le programme de lavage.

Avertissement Annulez ou interrompez un programme de lavage uniquement si cela est absolument nécessaire.

Attention Ouvrez la porte avec précaution. Une vapeur chaude peut s'échapper de l'appareil.

Annulation d'un programme de lavage

1. Appuyez sur la touche de sélection/annulation des programmes pendant environ 3 secondes.
2. Le voyant du programme s'éteint. – Le voyant de fin de programme clignote.
3. Relâchez la touche de sélection/annulation des programmes pour annuler le programme de lavage. À ce stade :
4. Éteignez l'appareil.
5. Sélectionnez un nouveau programme de lavage. Vérifiez qu'il y a du produit de lavage dans le distributeur correspondant si vous souhaitez sélectionner un nouveau programme de lavage.

Entretien et nettoyage

Avertissement : mettez l'appareil à l'arrêt avant de procéder au nettoyage des filtres.

Nettoyage des filtres

Important : n'utilisez pas l'appareil sans les filtres. Contrôlez que les filtres sont correctement installés. Si les filtres ne sont pas correctement installés, les performances de lavage peuvent être compromises et l'appareil pourrait être endommagé.

Interruption d'un programme

Ouvrez la porte.

- Le programme s'arrête.

Fermez la porte.

- Le programme reprend à partir du moment de l'interruption.

Fin du programme de lavage

Mettez à l'arrêt l'appareil dans les cas suivants :

• Le lave-vaisselle se met à l'arrêt automatiquement.
• Les signaux sonores de fin de programme retentissent.
• Ouvrez la porte.

– Le voyant Fin s'allume. - Le voyant du programme qui vient de se terminer reste allumé.

1. Appuyez sur la touche Marche/Arrêt.
2. Pour laisser refroidir la vaisselle et améliorer le processus de séchage, laissez la porte du lave-vaisselle entrouverte et attendez quelques minutes avant de décharger la vaisselle.

Attendez que la vaisselle refroidisse avant de la retirer du lave-vaisselle. Les plats encore chauds sont sensibles aux chocs.

Déchargement du lave-vaisselle

• Déchargez d'abord le panier inférieur, puis le panier supérieur.
• Les côtés et la porte de l'appareil peuvent être mouillés. L'acier inox refroidit plus rapidement que la vaisselle.

Nettoyez soigneusement les filtres A, B et C sous l'eau courante.

Pour retirer les filtres B et C, tournez la poignée d'environ 1/4 de tour dans le sens contraire des aiguilles d'une montre.

Retirez le filtre plat A du fond de la machine.

Réinstallez le filtre plat A dans le fond de la cuve. Veillez à ce qu'il soit bien installé sous les deux rails D.

Installez le système de filtre. Pour verrouiller le système de filtre, tournez la poignée dans le sens des aiguilles d'une montre jusqu'à ce qu'elle se verrouille.

En cas d'anomalie de fonctionnement

L'appareil ne démarre pas ou se met à l'arrêt en cours de programme.

Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être résolues à l'aide des indications fournies dans le tableau, sans faire appel au Service Après-vente.

Important : Ne retirez pas les bras d'aspersion.

Si les orifices des bras d'aspersion sont bouchés, éliminez les résidus de salissure à l'aide d'un cure-dent.

Nettoyage extérieur

Nettoyez les surfaces externes de l'appareil, de même que le bandeau de commande, à l'aide d'un chiffon doux humide. Utilisez uniquement des produits nettoyants neutres. N'utilisez aucun produit abrasif, éponges à récurer ou solvants (acétone, trichloroéthylène, etc.).

Précautions en cas de gel

Attention : N'installez pas l'appareil dans une pièce où la température descend au-dessous de 0 °C. Le fabricant n'est pas responsable des dommages encourus en cas de gel.

Si cela est impossible, videz l'appareil et fermez la porte. Débranchez le tuyau d'arrivée d'eau et videz-le.

Si vous ne parvenez pas à remédier au dysfonctionnement, veuillez contacter le Service Après-vente.

Attention : mettez l'appareil à l'arrêt avant d'effectuer les contrôles que nous vous suggérons ci-après.

Code d'erreur et anomalie de fonctionnement	Cause possible et solution
· clignotement continu du voyant du programme en cours· un signal sonore intermittent est émis· 1 clignotement du voyant de fin de cycleL'appareil n'est pas approvisionné en eau.	· Le robinet d'arrivée d'eau est obstrué ou incrusté de tartre.Nettoyez le robinet d'arrivée d'eau.· Le robinet d'arrivée d'eau est fermé.Ouvrez le robinet d'arrivée d'eau.· Le filtre situé dans le tuyau d'arrivée d'eau est bouché.Nettoyez le filtre.· Le tuyau d'arrivée d'eau n'a pas été installé correctement. Le tuyau est plié ou écrasé.Vérifiez le raccordement.
· clignotement continu du voyant du programme en cours· un signal sonore intermittent est émis· 2 clignotements du voyant de fin de cycleL'appareil ne vidange pas.	· Le robinet de l'évier est bouché.Nettoyez le robinet de l'évier.· Le tuyau de vidange n'a pas été installé correctement. Le tuyau est plié ou écrasé.Vérifiez le raccordement.
· clignotement continu du voyant du programme en cours· un signal sonore intermittent est émis· 3 clignotements du voyant de fin de cycleLe système de sécurité anti-débordement s'est déclenché	· Fermez le robinet d'arrivée d'eau et contactez le service après-vente.
Le programme ne démarre pas · La porte de l'appareil n'est pas fermée.Fermez la porte.· La prise du câble d'alimentation électrique de l'appareil n'est pas branchée.Insérez la fiche dans la prise secteur.· Le fusible a grillé dans la boîte à fusibles.Remplacez le fusible.

Après avoir effectué ces contrôles, mettez l'appareil en fonctionnement. Le programme reprend là où il a été interrompu. Si l'anomalie se reproduit, contactez le service après-vente.

Les informations suivantes sont nécessaires pour une aide rapide et adaptée :

Vous trouverez ces informations sur la plaque signalétique située sur l'appareil.

- Modèle (Mod.)

- Référence produit (PNC)

- Numéro de série (S.N.)

Inscrivez les informations ici :

Description du modèle : ......

Référence du produit : ......

Numéro de série : ......

	Les résultats de lavage sont insatisfaisants
La vaisselle n'est pas propre	Vous n'avez pas sélectionné le programme approprié.La vaisselle est disposée de manière telle à empêcher l'eau d'atteindre toutes les surfaces. Ne surchargez pas les paniers.La rotation des bras d'aspersion est entravée par de la vaisselle mal rangée.Les filtres sont encrassés ou mal installés.La quantité de détergent est insuffisante ou le distributeur de détergent n'a pas été approvisionné.
Des dépôts de tartre sont présents sur la vaisselle	Le compartiment de sel est vide.Le niveau de l'adoucisseur d'eau est mal réglé.Le bouchon du compartiment de sel n'est pas vissé correctement.
La vaisselle est mouillée et terne	Vous n'avez pas utilisé de liquide de rinçage.Le distributeur de liquide de rinçage est vide.
Les verres et la vaisselle présentent des rayures, des taches blanches ou un film bleuâtre	Réduisez le dosage du liquide de rinçage.
Des gouttes d'eau ont séché sur les verres et la vaisselle	Augmentez le dosage du liquide de rinçage.Il se peut que le détergent en soit la cause.

Caractéristiques techniques

Dimensions Largeur cm 59,6
Hauteur cm 81,8-87,8
Profondeur cm 55,5
Branchement électrique - Tension - Puissance totale - Fusible	Les informations concernant le branchement électrique figurent sur la plaque signalétique apposée sur le bord intérieur de la porte du lave-vaisselle.
Pression de l'eau d'alimentation	Minimale	0,5 bar (0,05 MPa)
Maximale 8 bars (0,8 MPa)
Capacité Couverts 12

En matière de protection de l'environnement

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit être remis au point de collecte dédié à cet effet (collecte et recyclage du matériel électrique et électronique).

En procédant à la mise au rebut de l'appareil dans les règles de l'art, nous préservons l'environnement et notre

sécurité, en s'assurant ainsi que les déchets seront traités dans des conditions optimales.

Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec les services de votre commune ou le magasin où vous avez effectué l'achat.

Tous les matériaux d'emballage sont écologiques et recyclables. Les composants en plastique sont identifiables grâce aux sigles >PE<, >PS<, etc. Veuillez jeter les ma-

tériaux d'emballage dans le conteneur approprié du centre de collecte des déchets de votre commune.

Avertissement : Le fabricant décline toute responsabilité en cas de non-respect des précautions de sécurité mentionnées dans ce chapitre.

- Retirez la fiche de la prise secteur.

Installation

• Coupez le câble d'alimentation et la prise et mettez-les au rebut.
• Éliminez le dispositif de blocage de porte. Ceci pour empêcher que des enfants ne restent enfermés à l'intérieur de l'appareil et ne mettent leur vie en danger.

Avertissement : Avant toute intervention sur le lave-vaisselle, il est nécessaire de débrancher l'appareil.

Important : Respectez les instructions fournies lors de :

• La mise en place de la machine. • L'installation du panneau de façade. • Le branchement à l'arrivée et à l'évacuation d'eau.

Installation sous un plan de travail ou un évier. Si une réparation est nécessaire, l'appareil doit rester facilement accessible au technicien.

Placez l'appareil à proximité d'un robinet d'arrivée d'eau et d'un dispositif d'évacuation d'eau.

Outre les ouvertures prévues pour le passage des tuyaux d'alimentation d'eau, de vidange et du câble d'alimentation, aucune autre ouverture de ventilation du lave-vaisselle n'est requise.

Le lave-vaisselle incorpore des pieds permettant le réglage en hauteur de l'appareil.

Raccordement à l'arrivée d'eau

Lors de l'encastrement de l'appareil dans le meuble, veillez à ce que le tuyau d'arrivée d'eau, le tuyau de vidange et le câble d'alimentation ne soient ni entortillés, ni pliés, ni écrasés.

Fixation

Veillez à ce que l'élément sous lequel l'appareil est logé soit correctement fixé à une structure fixe (éléments de meubles de cuisine adjacents, murs).

Mise à niveau de l'appareil

Assurez-vous que l'appareil est à niveau pour que la porte se ferme correctement. Si l'appareil n'est pas à niveau, la porte ne se fermera pas correctement. Dans ce cas, vissez ou dévissez les pieds de l'appareil jusqu'à ce qu'il soit à niveau.

Tuyau d'arrivée d'eau

Branchez l'appareil à une arrivée d'eau chaude (max. 60°) ou d'eau froide.

Si l'eau chaude est produite à partir de sources énergétiques alternatives plus respectueuses de l'environnement (par ex. panneaux solaires ou photovoltaïques et énergie éolienne), utilisez un raccordement à l'eau chaude pour réduire la consommation énergétique.

Raccordez le tuyau d'alimentation à un robinet d'eau à filetage pour tuyau 3/4".

Attention : n'utilisez pas des tuyaux provenant d'anciens appareils.

La pression de l'eau doit se situer dans les limites indiquées (reportez-vous au chapitre "Caractéristiques techniques"). Renseignez-vous auprès de la Compagnie locale de distribution des eaux pour connaître la pression d'alimentation moyenne de votre région.

Veillez à ce que le tuyau d'arrivée d'eau ne soit pas enroulé, écrasé ou enchevêtré.

Orientez le tuyau d'arrivée d'eau vers la gauche ou la droite, selon vos besoins. Fixez correctement le contre-écrou pour éviter toute fuite d'eau.

Attention : Ne raccordez pas l'appareil au moyen de tuyaux neufs ou de tuyaux ayant peu servi. Faites s'écouler l'eau pendant quelques minutes avant de brancher le tuyau d'arrivée d'eau.

Tuyau d'arrivée d'eau avec soupape de sûreté

Le tuyau d'arrivée d'eau est à double paroi et contient un câble et une soupape de sûreté. Le tuyau d'arrivée d'eau est sous pression uniquement lorsque l'eau s'écoule. Si le tuyau d'arrivée d'eau fuit au cours de cette opération, la soupape de sûreté interrompt l'écoulement de l'eau.

Avertissement : Tension dangereuse

Faites attention au moment d'installer le tuyau d'arrivée d'eau :

• N'immergez pas le tuyau d'arrivée d'eau ou la soupape de sécurité dans l'eau.
• Si le tuyau d'arrivée d'eau ou la soupape de sûreté est endommagé, débranchez immédiatement le câble d'alimentation électrique de la prise murale.
• Le remplacement du tuyau d'arrivée d'eau avec soupape de sécurité relève de la compétence exclusive du service après-vente.

Tuyau de vidange

Raccordez le tuyau de vidange au robinet de sortie de l'évier.

Branchement électrique

Avertissement : Le fabricant ne peut être tenu

responsable en cas de non-respect de ces mesures de sécurité.

Mettez l'appareil à la terre conformément aux instructions.

Assurez-vous que la tension nominale et le type d'alimentation indiqués sur la plaque signalétique correspondent à ceux de l'alimentation locale.

Utilisez toujours une prise à l'épreuve des chocs.

3

4

Le diamètre intérieur ne doit pas être inférieur au diamètre du tuyau d'évacuation.

Lorsque vous raccordez le tuyau de vidange à un embout du siphon sous l'évier, n'oubliez pas d'enlever toute la membrane en plastique (A). Si vous oubliez d'enlever toute la membrane, les particules d'aliments risquent de s'accumuler avec le temps et de boucher l'embout du tuyau de vidange du lave-vaisselle.

Attention : vérifiez l'étanchéité des raccords.

N'utilisez pas de multiprises, d'adaptateurs ou de rallonges. Ils présentent un risque d'incendie.

Ne remplacez pas le câble secteur vous-même. Contactez le service après-vente de votre magasin vendeur.

Assurez-vous que la prise est accessible après l'installation.

Ne tirez pas sur le câble secteur pour débrancher l'appareil. Tirez toujours sur la prise.

Vous pouvez commander des accessoires, consommables et pièces détachées via notre magasin en ligne sur : www.zanussi.be
