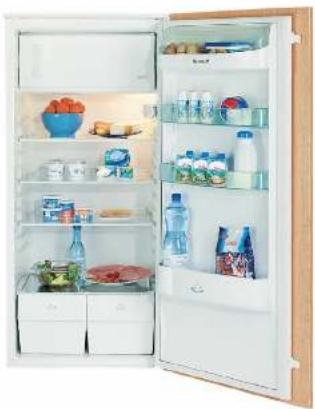

SB2250E - Réfrigérateur BRANDT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Réfrigérateur
Marque	Brandt
Modèle	SB2250E
Dimensions (H x L x P)	85 x 55 x 60 cm
Poids net	30 kg
Capacité nette réfrigérateur	200 L
Classe énergétique	D
Consommation annuelle	180 kWh/an
Niveau sonore	38 dB
Type de froid	Froid statique
Dégivrage	Manuel
Éclairage intérieur	LED
Matériau des clayettes	Verre trempé
Nombre de clayettes	4
Bac à légumes	Oui, 1 bac
Porte réversible	Oui
Pieds réglables	Oui, à l'avant
Classe climatique	N-ST (16°C - 38°C)
Réfrigérant	R600a (isobutane)
Puissance électrique	100 W
Couleur	Blanc
Garantie	2 ans
Entretien et nettoyage	Nettoyer à l'eau tiède savonneuse, rincer et sécher. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas utiliser de nettoyeur vapeur. Débranchez avant entretien. Cet appareil contient un réfrigérant inflammable.
Pièces détachées et réparabilité	Pièces disponibles 10 ans après l'achat. Pour toute réparation, contacter un service agréé Brandt.

FOIRE AUX QUESTIONS - SB2250E BRANDT

Comment régler la température du réfrigérateur Brandt SB2250E ?

Utilisez le thermostat situé à l'intérieur du réfrigérateur, généralement sur la paroi droite. Tournez le bouton vers un chiffre plus élevé pour refroidir davantage (généralement 1-5). La température idéale est entre 2°C et 5°C.

Comment dégivrer le réfrigérateur Brandt SB2250E ?

Débranchez l'appareil et videz-le. Laissez la porte ouverte. Placez des serviettes pour absorber l'eau de dégivrage. Ne grattez pas la glace avec un objet tranchant. Nettoyez et séchez avant de rebrancher.

Comment nettoyer l'intérieur de mon réfrigérateur SB2250E ?

Utilisez un chiffon doux imbibé d'eau tiède et de savon doux. Rincez avec un chiffon humide et séchez. N'utilisez jamais de produits abrasifs, d'alcool ou de nettoyants contenant de l'ammoniaque.

Pourquoi mon réfrigérateur Brandt SB2250E fait-il du bruit ?

Les bruits normaux incluent le ronronnement du compresseur, le gargouillement du réfrigérant et des cliquetis (dilatation des matériaux). Si le bruit est inhabituel (grincement, vibration forte), vérifiez que l'appareil est de niveau et que les éléments intérieurs sont bien fixés.

Que faire en cas de panne de courant avec le SB2250E ?

Gardez la porte fermée. Un réfrigérateur plein conserve le froid 4 à 6 heures ; un congélateur (si présent) environ 24 heures. Évitez d'ouvrir fréquemment. Ne recongelez pas des aliments décongelés.

Quelle distance laisser autour du Brandt SB2250E pour une bonne ventilation ?

Respectez un espace d'au moins 5 cm à l'arrière et 1 cm sur les côtés et au-dessus. Assurez-vous que les grilles de ventilation ne sont pas obstruées pour garantir une bonne circulation d'air.

La porte de mon réfrigérateur ne ferme pas bien, que faire ?

Vérifiez que l'appareil est de niveau (réajustez les pieds). Nettoyez le joint de porte avec de l'eau savonneuse. Si le joint est déformé ou abîmé, il doit être remplacé par un professionnel.

Le voyant intérieur ne s'allume pas, que faire ?

Vérifiez que l'appareil est bien branché et que la porte s'ouvre correctement. Si l'ampoule est défectueuse, débranchez l'appareil et remplacez-la par une ampoule de même type (généralement LED, voir notice). Si le problème persiste, contactez le SAV.

Pourquoi entends-je un bruit de gargouillement dans mon réfrigérateur ?

Ce bruit est normal. Il est produit par la circulation du gaz réfrigérant dans le circuit. Il peut augmenter après l'installation ou lors de la régulation de température. Ce n'est pas un défaut.

Quelle est la durée de conservation des aliments dans le réfrigérateur SB2250E ?

Respectez les températures indiquées. Viande crue : 1-2 jours ; poisson : 1 jour ; lait : jusqu'à date limite ; légumes : 3-5 jours dans le bac. Consultez les recommandations de conservation pour chaque aliment.

MODE D'EMPLOI SB2250E BRANDT

Service Consommateurs Brandt

BP 9526 - 95069 Cergy Pontoise Cedex - France

Tél : [phone]

Brandt Appliances - 7 rue Henri Becquerel

92854 Rueil-Malmaison cedex - France

S.A.S. au capital de 10 000 000 Euros - RCS Nanterre B 440 302 347

Vous venez d'acquérir un réfrigérateur Brandt et nous vous en remercions.

Votre nouvel appareil a été conçu pour vous par nos équipes de recherche pour conserver au mieux vos aliments et répondre à vos exigences en termes de performance et de respect de l'environnement.

Sous un design très actuel, les réfrigérateurs Brandt présentent de très nombreuses innovations pertinentes.

Performants, ils assurent une fraîcheur optimale à vos aliments grâce à un espace de conservation organisé.

Vous trouverez également dans la gamme de produits Brandt, un choix étendu d'appareils en parfaite harmonie avec l'esthétique de votre nouveau réfrigérateur Brandt.

Découvrez-les dans le nouveau catalogue Brandt que vous pouvez vous procurer auprès de notre service consommateurs qui se tient à votre disposition et à votre écoute pour répondre à toutes vos questions ou suggestions.

Brandt, spécialiste incontesté de l'électroménager depuis plusieurs décennies, vous offre une fois de plus, des produits performants, fiables et faciles à utiliser.

La Marque Brandt

Brandt Group Suisse SA

Service Après Vente

Route de Soleure 12

2072 St Blaise (NE)

Tél : [phone]

Fax : [phone]

Numéro vert : 0800 81 12 34

E-mail : [e-mail]

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d'utilisation soit gardée avec l'appareil pour toute future consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la notice d'utilisation suive l'appareil, de façon à ce que le nouvel utilisateur puisse être informé du fonctionnement de celui-ci et des avertissements relatifs.

Si cet appareil, muni de fermeture magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous conseillons de rendre celle-ci inutilisable avant de mettre l'ancien appareil de côté. Cela dans le but d'éviter que des enfants puissent s'y renfermer et se mettre ainsi en danger de mort. Ces avertissements sont donnés pour votre sûreté et pour celle d'autrui. Nous vous prions donc de bien vouloir les lire attentivement avant d'installer et d'utiliser l'appareil.

Sécurité

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez donc à ce que les enfants n'y touchent pas ou qu'ils ne l'utilisent pas comme un jouet.
• Débranchez toujours la prise de courant avant de procéder au nettoyage intérieur et extérieur de l'appareil et au remplacement de la lampe d'éclairage (pour les appareils qui en sont équipés).
• Ne consommez pas certains produits tels que les bâtonnets glacés dès leur sortie de l'appareil; la température très basse à laquelle ils se trouvent peut provoquer des brûlures.
• Cet appareil est lourd. Faites attention lors du déplacement.
• Faites très attention lorsque vous déplacez l'appareil afin de ne pas endommager des parties du circuit de réfrigérant et ainsi d'éviter le risque de fuites de liquide. L'appareil ne doit pas être situé à proximité de radiateurs ou de cuisinières à gaz.
• Évitez une exposition prolongée de l'appareil aux rayons solaires.
• Il doit y avoir une circulation d'air suffisante à la partie arrière de l'appareil et il faut éviter tout endommagement du circuit réfrigérant.
• Seulement pour congélateurs (sauf modèles encastrés) : un emplacement optimal est la cave.
• Ne pas mettre d'instruments électriques à l'intérieur de l'appareil (sorbetière, par exemple).

Service/Réparation

• Une éventuelle modification à l'installation électrique de votre maison qui devait être nécessaire pour l'installation de l'appareil ne devra être effectuée que par du personnel qualifié.
• Il est dangereux de modifier ou d'essayer de modifier les caractéristiques de cet appareil.
• Cet appareil contient des hydrocarbures dans son circuit de réfrigérant ; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.
• En cas de panne, n'essayez pas de réparer l'appareil vous-même. Les réparations effectuées par du personnel non qualifié peuvent provoquer des dommages. Contactez le service après-vente le plus proche et n'exigez que des pièces détachées originales.

Installation

• Assurez-vous, après avoir installé l'appareil, que celui-ci ne repose pas sur le câble d'alimentation. Important : en cas de dommage au câble d'alimentation, il faudra le remplacer avec un câble spécial ou un ensemble disponibles chez le fabricant ou le service technique après-vente. L'appareil se réchauffe sensiblement au niveau du condenseur et du compresseur. Veillez à ce que l'air circule librement tout autour de l'appareil. Une ventilation insuffisante entraînerait un mauvais fonctionnement et des dommages sur l'appareil. Suivez les instructions données pour l'installation.
• À cause du système de transport, l'huile contenue dans le compresseur pourrait s'écouler dans le circuit réfrigérant. Attendez 2 heures au moins avant de brancher l'appareil pour permettre à l'huile de refluer dans le compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers sont destinés uniquement à la conservation et/ou congélation des aliments et des boissons.
• Pour le bon fonctionnement de votre appareil, la température ambiante du local doit être comprise entre +18°C et +43°C (Classe T) ; +18°C et +38°C (Classe ST) ; +16°C et +32°C (Classe N) ; +10°C et +32°C (Classe SN). La classe d'appartenance est indiquée sur la plaque signalétique.

ATTENTION : En dehors des températures ambiantes indiquées par la classe climatique d'appartenance de ce produit, il est obligatoire de respecter les indications suivantes ; lorsque la température ambiante descend sous la valeur minimum, la température de conservation du compartiment congélateur peut ne pas être garantie ; il est donc conseillé de consommer les produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être recongelé.
• Suivez les indications du fabricant pour la conservation et/ou congélation des aliments.
• Dans tous les appareils de réfrigération et congélation, il y a des surfaces qui se couvrent de givre. Suivant le modèle, ce givre peut être éliminé automatiquement (dégivrage automatique) ou bien manuellement. N'essayez jamais d'enlever le givre avec un objet métallique, vous risqueriez d'endommager irréparablement l'évaporateur. N'employez pour cela qu'une spatule en plastique.
• De même, ne décollez jamais les bacs à glace avec un couteau ou tout autre objet tranchant.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur/compartiment à basse température, elles pourraient exploser.

Protection de l'environnement

Cet appareil ne contient pas, dans son circuit de réfrigérant et ses matières isolantes, de gaz réfrigérant nocif à la couche d'ozone. L'appareil ne doit pas être mis au rebut avec les ordures ménagères et la ferraille. Il faut éviter d'endommager le circuit de réfrigérant, surtout à l'arrière de l'appareil, près de l'échangeur thermique. Vous pouvez vous renseigner sur les centres de ramassage auprès de votre bureau municipal. Les matériaux utilisés dans cet appareil identifiés par le symbole sont recyclables.

RENSEIGNEMENTS POUR L'ÉLIMINATION DES MATÉRIAUX D'EMBALLAGE

Tous les matériaux et les accessoires utilisés pour emballer nos grands électroménagers, sauf ceux qui sont en bois, sont recyclables et peuvent donc se récupérer.

Voici ce que nous vous conseillons : - Déposez les emballages en papier, en carton et en carton ondulé aux endroits prévus pour le ramassage de ce genre de matériau. - Mettez les pièces en plastique dans les conteneurs prévus à cet effet. Si ce genre de conteneurs n'existent pas encore à l'endroit où vous habitez, vous pouvez éliminer les matériaux en question en les mettant dans les ordures ménagères. Pour les emballages de matières plastiques recyclables, par exemple :

Les exemples reportent les symboles suivants :

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD PP pour le polypropylène

PS pour le polystyrène

PIÈCES EN MATIÈRE PLASTIQUE

Pour faciliter l'élimination et/ou le recyclage des matériaux, la plupart des pièces de l'appareil ont une contremarque qui en facilite l'identification.

Avertissements et conseils importants 3

Renseignements pour l'élimination des matériaux d'emballage 4

Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération .....5

Utilisation - Sécurité alimentaire 6

Utilisation - Congélation - Conservation des produits surgelés - Glaçons - Décongélation .....

Tablettes amovibles - Positionnement des balconnets de la contre-porte 7

Conseils - Conseils pour la réfrigération - Conseils pour la congélation - Conseils pour la surgélation .

Calendrier de congélation 8

Entretien - Arrêt prolongé - Nettoyage - Changement de l'ampoule - Dégivrage .....9

Anomalie de fonctionnement 10

Informations techniques - Installation - Emplacement - Branchement électrique - Réversibilité .....

de la porte 11

Installation - Instructions pour l'encastrement 12

Installation - Réversibilité du portillon du congélateur 14

UTILISATION

Nettoyage

L'appareil étant convenablement installé, nous vous conseillons de le nettoyer soigneusement avec de l'eau tiède savonneuse, pour enlever l'odeur caractéristique de «neuf».

N'utilisez pas de produits abrasifs, de poudre à récurer ni d'éponge métallique.

Mise en service

Branchez la prise de courant et ouvrez la porte. Tournez le bouton du thermostat dans le sens des aiguilles d'une montre au-delà de la position «O» (arrêt).

L'appareil est ainsi en état de fonctionnement.

Réglage de la température

La température est réglée automatiquement et peut être augmentée (moins froid) en tournant le bouton vers les numéros les plus bas ou bien diminuée (plus froid) en le tournant vers les numéros les plus élevés. En tout cas, l'exacte position doit être repérée en considérant que la température interne dépend des facteurs suivants :

• température ambiante,

• fréquence d'ouverture des portes ;

• quantité d'aliments conservés ;

- emplacement de l'appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l'indicateur du bouton en correspondance du symbole «O».

Important

Si le thermostat est réglé sur la position de froid maximum, lorsque la température ambiante est élevée et que l'appareil est plein, il est possible que le compresseur fonctionne en régime continu. Dans ce cas, il y a un risque de formation excessive de givre sur la paroi postérieure à l'intérieur de l'appareil. Pour éviter cet inconvénient, placez le thermostat sur une position moins élevée, de façon à permettre un dégivrage automatique et, par conséquent, des économies de courant.

Réfrigération

Pour obtenir le meilleur rendement du compartiment réfrigérateur:

• n'introduisez pas d'aliments encore chauds ou de liquides en évaporation dans la cuve;

• couvrez les aliments, surtout s'ils sont aromatiques;

- placez les denrées de façon à ce que l'air puisse circuler tout autour.

SÉCURITÉ ALIMENTAIRE

Explication signalétique de la zone froide

Le symbole ci-contre indique l'emplacement de la zone la plus froide de votre réfrigérateur

Zone la plus froide : inférieure ou égale à +4° C

Viandes, volailles, poissons, charcuteries, plats préparés, salades composées, préparations et pâtisseries à base d'œufs ou de crème, pâtes fraîches, pâte à tarte, pizza/quiches, produits frais et fromages au lait cru, légumes prêts à l'emploi vendus sous sachet plastique et plus généralement, tout produit frais dont la date limite de consommation (DLC) est associée à une température de conservation inférieure ou égale à +4° C.

Indicateur de température

Thermostat à régler

Température correcte

L'indicateur de température permet de contrôler le bon fonctionnement de votre réfrigérateur afin d'éviter le développement de la bactérie Listéria.

L'indicateur présente la mention "OK" lorsque la zone la plus froide atteint une température inférieure ou égale à 4° C.

Si la température est supérieure à 4° C, l'indicateur reste noir. L'utilisateur doit alors faire baisser la température de son réfrigérateur en réglant son thermostat.

ATTENTION : Une ouverture prolongée de la porte du réfrigérateur entraîne une hausse de la température interne. Afin de bien mesurer la température, la lecture de l'indicateur doit être effectuée dans les 30 secondes.

Le compartiment à 4 étoiles sert à congeler des aliments frais et à conserver des denrées congelées et surgelées pendant un certain temps. Pour congeler les aliments frais, il n'est pas nécessaire de régler le thermostat sur une position différente de celle employée en état de fonctionnement habituel. Toutefois, si vous désirez congeler plus rapidement, vous pouvez régler le thermostat sur une position plus froide tout en veillant à ce que la température ne descende pas en dessous de 0°C dans le compartiment réfrigérateur.

Dans ce cas, il faudra ramener le thermostat sur une position moins froide.

Conservation des produits surgelés

Le compartiment à 4 étoiles sert à conserver des denrées congelées et surgelées pendant un certain temps.

À la première mise en fonctionnement ou après un arrêt prolongé, faites fonctionner l'appareil pendant deux heures au moins, avec le bouton du thermostat sur la position de froid maximum. Ramenez ensuite le thermostat sur une position moyenne.

En cas de coupure de courant, abstenez-vous d'ouvrir la porte. Si l'interruption est de courte durée (jusqu'à 6-8 heures) et si le congélateur est rempli, il n'y a aucun risque d'altération pour les aliments. En cas contraire, vous devrez consommer les aliments le plus rapidement possible (une augmentation de la température peut réduire remarquablement la durée de conservation des aliments).

Tablettes amovibles

Les glissières se trouvant sur les parois de la cuve vous permettent de positionner les tablettes à différentes hauteurs, selon vos besoins.

Positionnement des balconnets de la contre-porte

Il est possible de changer de place les balconnets. À cet effet, procédez comme suit :

Dégagez les balconnets en agissant dans le sens indiqué par les flèches. Remontez les balconnets à la hauteur désirée.

Glaçons

L'appareil est équipé d'un ou de plusieurs bacs à glace pour faire des glaçons. Il faut remplir ces bacs d'eau potable et les placer dans le congélateur. N'employez pas d'objet métallique pour décoller les bacs à glace.

Décongélation

Avant d'être utilisés, les aliments congelés ou surgelés doivent être décongelés dans le réfrigérateur ou à température ambiante, selon le temps dont on dispose pour cette opération. S'il s'agit de produits minces ou divisés, placez-les directement à cuire ; dans ce cas, le temps de cuisson sera plus long.

CONSEILS

Conseils pour la réfrigération

Où placer les denrées ?

Viande (de toutes sortes) : enveloppez-la dans des sachets en plastique et placez-la sur la tablette en verre au-dessus du (des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au maximum.

Aliments cuits, plats froids, etc. : placez-les, bien couverts, sur une clayette.

Fruits et légumes : bac(s) à légumes (une fois nettoyés).

Beurre et fromage : enveloppez-les soigneusement dans des feuilles d'aluminium ou de polyéthylène et mettez-les dans les casiers appropriés.

Lait en bouteille : à placer dans l'un des balconnets de la contre-porte.

Bananes, pommes de terre, oignons et ail ne doivent pas être placés dans le réfrigérateur, s'ils ne sont pas conditionnés.

Conseils pour la congélation

Règles à respecter pour la congélation :

• Le pouvoir max. de congélation par 24 heures figure sur la plaque signalétique ;
• Le processus de congélation prend 24 heures. Il vaut mieux ne pas ajouter d'autres aliments à congeler pendant ce laps de temps ;
• Les produits destinés à la congélation doivent être frais, bien nettoyés et d'excellente qualité ;
• Préparez de petites portions, de façon à faciliter la congélation et à permettre de ne décongeler que la quantité nécessaire ;
• Enveloppez les denrées dans du papier d'aluminium ou de polythène, en éliminant les bulles d'air et en fermant bien les paquets ;
• Évitez de placer des produits à congeler en contact avec des denrées déjà entreposées, pour éviter d'en élever la température ;
• Les aliments maigres se conservent mieux et plus longtemps que les gras ; le sel réduit la durée de conservation ;
• Ne consommez pas les bâtonnets glacés tout de suite après les avoir sortis du congélateur. La température très basse à laquelle ils se trouvent peut provoquer des brûlures ;
• Indiquez sur chaque paquet la date de congélation, afin de pouvoir contrôler le temps d'entreposage.
• Ne placez ni bouteilles ni boîtes de boissons gazeuses dans le congélateur, car elles pourraient éclater.

Conseils pour la surgélation

Comment utiliser ce compartiment au mieux :

• Vérifiez que les aliments aient bien été conservés en magasin ;
• Assurez-vous que le transport, du moment de l'achat jusqu'à celui de la mise en place dans le compartiment, dure le moins longtemps possible ; évitez d'ouvrir trop souvent la porte et ne la laissez ouverte que le temps nécessaire.
• Il convient de faire très attention, car les aliments dégelés ne peuvent être recongelés.
• Ne dépassez jamais la date limite d'utilisation généralement marquée sur les paquets.

Calendrier de congélation

Les symboles correspondent à différents types de produits congelés.

Les chiffres indiquent la durée de conservation en mois du type correspondant de produit. La durée de conservation supérieure ou inférieure est valable en fonction de la qualité des aliments et du traitement qu'ils ont subi avant la congélation.

***

3 | ○○○○○ | 6 | ○○○○○ | 9 | ○○○○○ | 12 | ○○○○○ |

INSTALLATION

Débranchez l'appareil avant toute opération.

Attention : Cet appareil contient des hydrocarbures dans son circuit de réfrigérant ; l'entretien et la recharge ne doivent donc être effectués que par du personnel autorisé.

Nettoyage

N'utilisez jamais d'objets métalliques pour nettoyer l'appareil ; vous risquez de l'endommager.

Nettoyez périodiquement l'intérieur de votre appareil avec de l'eau tiède et du bicarbonate de soude. Rincez et séchez soigneusement.

Dépoussiérez le condenseur situé à l'arrière de l'appareil à l'aide d'une brosse ou d'un aspirateur. Une accumulation de poussière risquerait de diminuer le rendement de l'appareil.

Changement de l'ampoule

L'ampoule d'éclairage dans le compartiment réfrigérateur est accessible si on effectue les opérations suivantes :

- dévissez la vis de fixation du plafonnier ; - décrochez la partie mobile en exerçant une pression sur celle-ci comme indiqué dans la figure.

Lorsque la porte est ouverte, si l'ampoule ne s'allume pas, il faut contrôler qu'elle soit bien vissée ; si cela n'élimine pas le problème, mettre une autre ampoule qui ait la même puissance. La puissance maximale est indiquée sur le diffuseur.

Dégivrage

Le dégivrage du compartiment réfrigérateur s'effectue automatiquement, à chaque arrêt du compresseur. L'eau de dégivrage est évacuée dans un bac situé à l'arrière de l'appareil où elle s'évapore.

Nous recommandons de nettoyer périodiquement l'orifice d'écoulement de l'eau de dégivrage se trouvant dans la partie centrale de la gouttière du compartiment réfrigérateur afin d'éviter que l'eau, en débordant, ne coule sur les denrées stockées dans la cuve. Utilisez à cet effet le bâtonnet se trouvant dans l'orifice.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un certain temps, prenez les précautions suivantes : débranchez la prise de courant ; videz l'appareil ; dégivrez-le et nettoyez-le à fond ; laissez les portes entrouvertes pour faire circuler de l'air, de façon à éviter les mauvaises odeurs.

Dans le congélateur, par contre, il faut éliminer le givre à chaque fois qu'il y a une couche épaisse qui s'est formée (de 4 mm environ), en se servant d'une spatule en plastique. Pendant que l'on effectue cette opération, il n'est pas nécessaire de couper le courant ou d'enlever les denrées qui se trouvent dans le compartiment. Pour effectuer un dégivrage complet procédez de la manière suivante :

1. tournez le boulon du thermostat sur la position « O » ou débranchez l'appareil ;
2. Enveloppez les denrées dans plusieurs feuilles de papier journal et conservez-les dans un endroit frais.
3. Maintenez la porte ouverte, placez un récipient sur la première clayette du réfrigérateur, à l'endroit qui correspond à l'ouverture de vidange, et retirez le bouchon, comme l'illustre la figure.
4. Une fois que le dégivrage est terminé, épongez bien le congélateur et remettez le bouchon à sa place.
5. Ramenez le bouton du thermostat sur la position désirée ou rebranchez l'appareil.
6. Après 2-3 heures de fonctionnement, l'appareil est à nouveau prêt à la conservation des produits surgelés.

Important :

Pour cette opération, n'utilisez jamais d'objet métallique qui risquerait de détériorer l'appareil. N'utilisez jamais de dispositifs mécaniques ou autres moyens artificiels pour accélérer le dégivrage, à part ceux préconisés.

L'élévation de température des denrées congelées peut diminuer leur durée de conservation.

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler :

• si la fiche est bien branchée à la prise de courant et si l'interrupteur est éteint ; • s'il n'y a pas de panne de courant ;
• si les commandes sont bien dans la bonne position ;
• s'il y a des traces d'eau au fond du compartiment et si l'orifice d'écoulement de l'eau de dégivrage est bouché (voir chapitre "Dégivrage").

Une fois que tous ces contrôles ont été effectués, si l'anomalie de fonctionnement persiste, adressez-vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au moment de l'appel, il vaut mieux indiquer le code du modèle et le numéro d'immatriculation, qui se trouvent sur le certificat de garantie ou sur la plaque d'immatriculation placée à l'intérieur de l'appareil, à gauche et en bas.

ENTRETIEN

Tous les renseignements techniques sont indiqués sur la plaque signalétique qui se trouve sur le côté gauche de l'appareil.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses). Pour l'encastrement, reportez-vous aux instructions ci-jointes.

Branchement électrique

Contrôlez, avant de brancher l'appareil, que le voltage et la fréquence indiqués sur la plaque signalétique correspondent à ceux de votre réseau. Tolérance admise : ±6 %.

Pour l'adaptation de l'appareil à des voltages différents, l'adjonction d'un autotransformateur d'une puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise de terre réglementaire.

C'est pour cela que la prise du câble d'alimentation est munie d'un contact prévu exprès. Si la prise de courant du réseau domestique n'est pas branchée à la terre, branchez l'appareil à une prise de terre à part, conformément aux normes en vigueur, en vous adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité si cette norme de prévention des accidents n'est pas respectée.

Cet appareil est conforme aux Directives Communautaires suivantes : - 87/308 CEE du 2.5.87 concernant la suppression des interférences radio-électriques ; - 73/23 CEE du 19/02/73 (Basse Tension) et modifications successives ; - 89/336 CEE du 03/05/89 (Compatibilité Électromagnétique) et modifications successives.

Important :

L'appareil doit pouvoir être débranché du secteur ; il est donc nécessaire que la fiche reste accessible une fois l'installation terminée.

Réversibilité de la porte

La porte de l'appareil a été immobilisée pour le transport au moyen de pivots. Enlevez le pivot supérieur et inférieur conformément au sens d'ouverture de la porte.

Instructions pour l'encastrement

Dimensions de la niche

Hauteur (1) 1225 mm

Profondeur (2) 550 mm

Largeur (3) 560 mm

Pour des raisons de sécurité, la ventilation doit être prévue comme indiqué dans la figure.

Attention : veillez à ne pas obstruer les

ouvertures de ventilation.

Il est également nécessaire que la niche soit équipée d'un conduit d'aération ayant les mesures suivantes :

Profondeur 50 mm

Largeur 540 mm

Glissez l'appareil dans la niche.

Poussez à fond jusqu'au contact de la butée (A) avec le meuble.

Ouvrez la porte et appuyez l'appareil contre le meuble de cuisine, du côté opposé aux charnières.

Fixez l'appareil à l'aide des 4 vis livrées à cet effet. Appliquez la grille d'aération (C) et le couvre-charnière (D).

Appliquez le joint à pression, entre l'appareil et le meuble.

Appliquez les caches (B) sur les allettes des butées et dans les trous des charnières.

Séparez les pièces A, B, C, D comme l'indique la figure.

Posez la glissière (A) sur la partie interne de la porte du meuble, en haut et en bas, comme l'indique la figure, et marquez la position des trous externes. Après avoir percé les trous, fixez la glissière avec les vis fournies.

Fixez par encliquetage le couvercle (C) sur la glissière (A).

Ouvrez la porte de l'appareil et celle du meuble à environ 90°. Introduisez l'équerre (B) dans la glissière (A). Tenez ensemble la porte de l'appareil et celle du meuble et marquez la position des trous comme l'indique la figure. Enlevez les équerres et percez des trous de 2 mm de diamètre à 8 mm du bord externe de la porte. Remettez l'équerre en place sur la glissière et fixez avec les vis fournies.

Pour effectuer l'éventuel alignement de la porte du meuble, utilisez le jeu des trous ovales.

À la fin des opérations, il est nécessaire de contrôler que la porte de l'appareil se ferme parfaitement.

Fixez par encliquetage le couvercle (D) sur la glissière (B).

Réversibilité du portillon du congélateur
