6349 - Radiateur soufflant CALOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur soufflant mural sèche-serviettes
Marque	CALOR
Modèle	6349
Puissance chauffage	2000 W
Puissance séchage	1000 W
Dimensions (H x L x P)	430 x 440 x 100 mm
Poids	3 kg
Alimentation	230-240 V, 50 Hz, monophasé
Classe électrique	II (double isolation)
Thermostat	Oui, avec position hors-gel (maintien >5°C)
Programmateur 24h	Oui
Fonctions	Chauffage, séchage, programmation, thermostat réglable
Installation	Murale verticale, boutons en haut à droite
Utilisation	Salle de bains (volumes 2 et 3 selon NFC 15-100)
Barre sèche-serviettes	Amovible : position basse = chauffage, position haute = séchage (1000 W)
Entretien	Chiffon doux, aspirateur sur grilles une fois par an, pas de produits abrasifs
Sécurité	Limiteur de température, ne pas couvrir, double isolation
Pièces détachées	Cordon d'alimentation remplaçable uniquement par centre agréé
Réparabilité	Nécessite outils spéciaux, réparation par centre agréé

FOIRE AUX QUESTIONS - 6349 CALOR

Comment installer le radiateur soufflant CALOR 6349 ?

Installez l'appareil impérativement en position verticale, les boutons de commande en haut à droite. Fixez le support mural au mur à l'aide de vis et chevilles adaptées, en respectant les distances minimales (schéma figure 2). Raccordez l'appareil à l'installation électrique avec une coupure bipolaire (ouverture de contact 3 mm). Accrochez l'appareil sur le support et verrouillez avec la vis fournie.

Comment programmer le radiateur pour qu'il chauffe le matin ?

Placez le bouton B sur la position Programmation. Tournez le disque du programmateur pour régler l'heure actuelle (repère). Tirez vers l'extérieur les ergots correspondant aux créneaux souhaités. Par exemple, pour chauffer de 6h à 8h, tirez les 4 ergots entre les graduations 6 et 8. Le radiateur fonctionnera automatiquement chaque jour à ces heures, régulé par le thermostat.

Que faire si l'appareil ne chauffe pas ?

Vérifiez que l'appareil est branché et que le bouton Marche/Arrêt (B) est sur la position ●. Assurez-vous que le thermostat (A) est réglé sur une position suffisamment élevée par rapport à la température ambiante. Si l'appareil s'est arrêté en raison d'une surchauffe (limiteur de sécurité), mettez le bouton sur 0, supprimez la cause (ex: obstruction des grilles), attendez 15 minutes, puis remettez en marche.

Puis-je utiliser l'appareil dans une salle de bains ?

Oui, cet appareil peut être utilisé dans les volumes 2 et 3 de la salle de bains selon la norme NFC 15-100 (pour la France). Il bénéficie d'une protection contre les projections d'eau. Ne l'installez pas dans les volumes 0 ou 1 (à proximité immédiate de la baignoire ou douche).

Comment basculer entre mode chauffage et mode séchage ?

Pour utiliser le mode séchage, soulevez la barre sèche-serviettes vers le haut jusqu'à ce qu'elle se bloque. La puissance passe alors automatiquement à 1000 W. Pour revenir en mode chauffage (2000 W), appuyez simultanément sur les deux boutons poussoirs latéraux pour débloquer la barre et l'abaisser.

Que signifie le mode sécurité et comment le réinitialiser ?

Le mode sécurité est un limiteur de température qui coupe automatiquement l'appareil en cas d'échauffement anormal (ex: grilles obstruées). Pour réinitialiser, placez le bouton B sur 0, éliminez la cause de l'échauffement, attendez environ 15 minutes que l'appareil refroidisse, puis remettez le bouton sur la position ●. Si le défaut persiste, contactez un réparateur agréé.

Comment nettoyer le radiateur ?

Utilisez un chiffon doux pour enlever la poussière. Pour les taches, humidifiez légèrement le chiffon. Au moins une fois par an, nettoyez les grilles avec un aspirateur. Assurez-vous que l'appareil est éteint (bouton B sur 0). N'utilisez jamais de produits abrasifs qui pourraient endommager le revêtement.

Quelle est la puissance électrique du radiateur ?

L'appareil a une puissance de 2000 W en mode chauffage et de 1000 W en mode séchage (barre relevée). Il fonctionne sous une tension de 230-240 V, 50 Hz. Il est de classe II (double isolation), donc il n'est pas nécessaire de le brancher sur une prise avec terre.

Puis-je couvrir l'appareil ?

Non, le marquage NE PAS COUVRIR sur l'appareil indique que les grilles d'entrée et de sortie d'air ne doivent pas être obstruées. Si la libre circulation de l'air est empêchée, l'appareil se mettra en mode sécurité et s'arrêtera automatiquement.

Comment régler la température ?

Tournez le bouton thermostat (A) pour choisir la température souhaitée. La position 9 est la plus chaude, la position 1 la moins chaude. La position * (hors-gel) maintient la température au-dessus de 5°C. Le thermostat régule automatiquement l'appareil pour maintenir la température choisie.

MODE D'EMPLOI 6349 CALOR

Radiateur soufflant salle de bains

avec barre sèche-serviettes

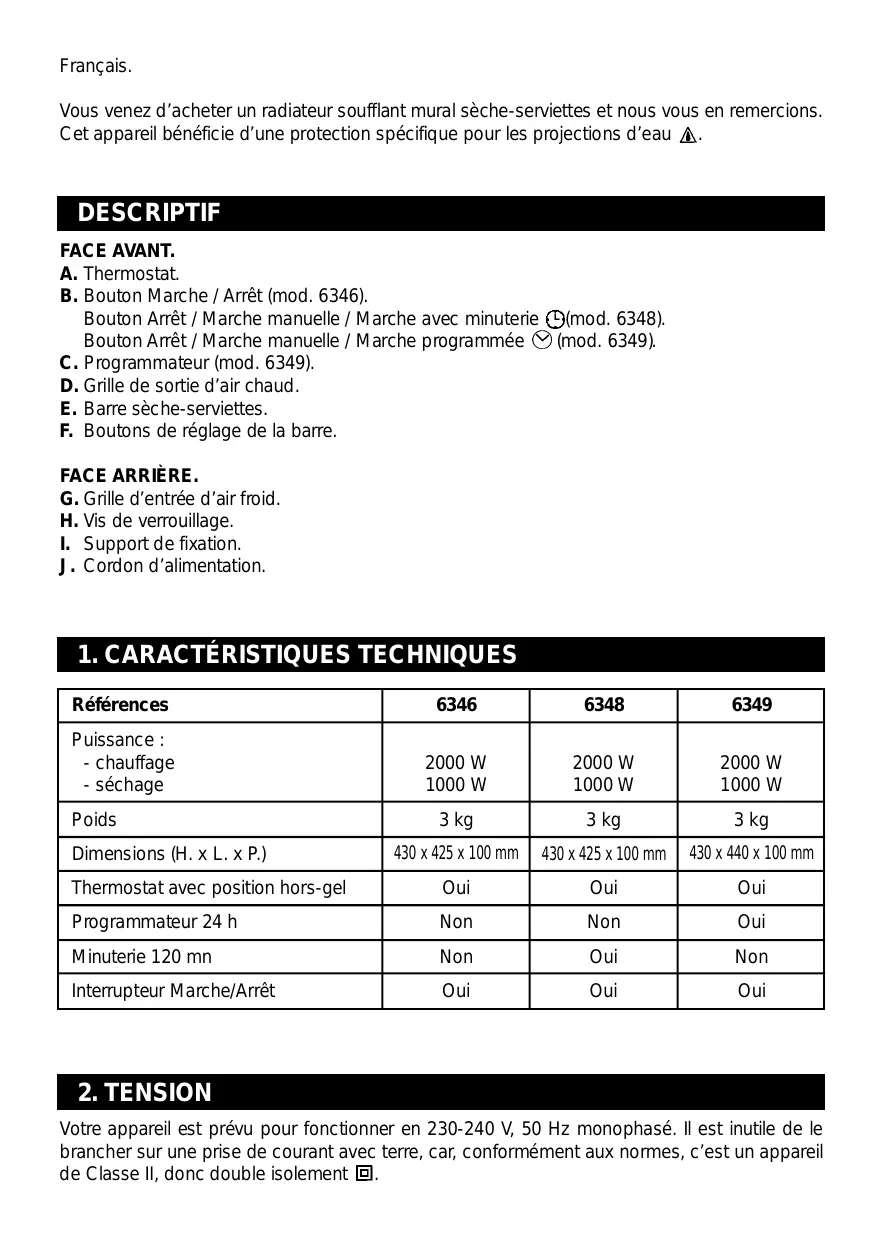

Vous venez d'acheter un radiateur soufflant mural sèche-serviettes et nous vous en remercions. Cet appareil bénéficie d'une protection spécifique pour les projections d'eau.

FACE avant.

A. Thermostat. B. Bouton Marche / Arrêt (mod. 6346). Bouton Arrêt / Marche manuelle / Marche avec minuterie (mod. 6348). Bouton Arrêt / Marche manuelle / Marche programme (mod. 6349). C. Programmateur (mod. 6349). D. Grille de sortie d'air chaud. E. Barre sèche-serviettes. F. Boutons de réglage de la barre.

FACE arrière

G. Grille d'entrée d'air froid. H. Vis de verrouillage.

I. Support de fixation. J. Cordon d'alimentation.

1. CARACTÉRISTIQUES TECHNIQUES

Références	6346	6348	6349
Puisance :
- chauffage	2000 W	2000 W	2000 W
- séchage	1000 W	1000 W	1000 W
Poids	3 kg	3 kg	3 kg
Dimensions (H. x L. x P.)	430 x 425 x 100 mm	430 x 425 x 100 mm	430 x 440 x 100 mm
Thermostat avec position hors-gel	Oui	Oui	Oui
Programmateur 24 h	Non	Non	Oui
Minuterie 120 mn	Non	Oui	Non
Interrupteur Marche/Arrêt	Oui	Oui	Oui

2. Tension

Votre appareil est prévu pour fonctionner en 230-240 V, 50 Hz monophasé. Il est inutile de le brancher sur une prise de courant avec terre, car, conformément aux normes, c'est un appareil de Classe II, donc double isolation

3. Avertissements

Ne vous suspendez pas à la barre sèche-serviettes. Cet appareil est destiné à être exclusivement fixé au mur (voir chapitre «9. Installation»). Ne le placez pas juste en dessous d'une prise murale. Il doit être installé de sorte que les interrupteurs ou autres dispositifs de commande ne puissent pas être touchés par une personne utilisant la baignoire ou la douche. Cet appareil est destiné à un usage domestique uniquement. Il ne peut donc pas être utilisé pour une application industrielle. Cet appareil est destiné seulement au séchage du linge lavé à l'eau. N'introduisez jamais rien à l'intérieur des grilles. Surveillance de votre appareil lors de la première mise en fonctionnement. ■ Il est normal qu'il se dégage pendant les premiers instants une légère odeur lors de la première mise en route ou après un nettoyage (dépôt de poussière). ■ Il est conforme aux directives 73/23/CEE et 89/336/CEE.

Important :

Le marquage «NE PAS COUVRIR» sur votre appareil indique que les grilles d'entrée et de sortie d'air ne doivent pas être obstruées lors de son utilisation et que rien ne doit pouvoir empêcher la libre circulation de l'air, sinon il se mettrait en mode «SECURITE».

Mode «sécurité

En cas d'échauffement anormal, un limiteur de sécurité coupe automatiquement le fonctionnement.

Dans ce cas, mettez le bouton B sur la position 0, supprimez la cause d'échauffement et lorsque la température de l'appareil redevient normale (15 mn environ), vous pouvez remettre en marche l'appareil en positionnant le bouton B sur la position ●. Si le défaut réapparait après avoir remis en marche, nous vous conseillons de contacter votre réparateur/agréé.

Pour couper l'alimentation de votre appareil : mettez l'interrupteur Marche/Arrêt B sur la position 0.

5. Utilisation en SALLE de BAINS

Pour la France : la construction de cet appareil permet de l'utiliser dans toutes les pièces de la

maison, même celles représentant des risques de projections d'eau : cuisine, salle de bains, etc.

L'installation électrique de la pièce, l'installation de l'appareil et son utilisation doivent cependant être conformes aux normes en vigueur.

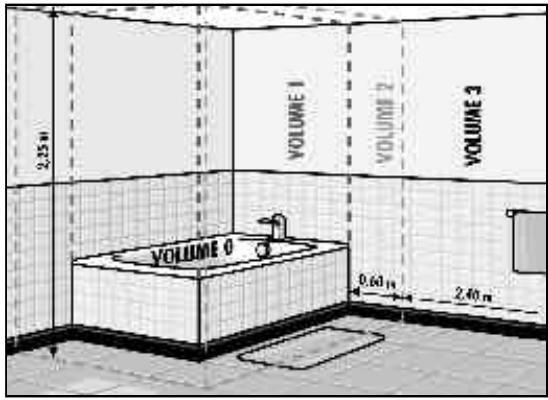

La norme NFC 15-100 définit 4 volumes dans la salle de bains selon le schéma ci-contre (0, 1, 2, 3). Cet appareil peut être utilisé uniquement dans les volumes 2 et 3 d'une telle pièce.

Pour les autres pays : conformez-vous à la législation en vigueur.

Position de la barre sèche-serviettes : mode séchage ou chauffage.

L'appareil, en position chauffage (fig. 1), a une puissance de 2000 W.

Pour permettre l'appareil en position sèche-serviettes, il suffit de soulever la barre vers le haut (fig. 1).

Après une rotation d'environ, la barre se bloque en position sèche-serviettes. La puissance est automatiquement abaissée à 1000 W.

Pour débloquer la barre et la ramener en position chauffage, appuyez simultanément sur les 2 boutons poussoirs latéraux. Pour une meilleure performance de l'appareil, évitez d'empiler les serviettes les unes sur les autres. ■ Essorez bien vos serviettes avant de les suspendre. Lorsque vous abaissez la barre en position chauffage, veillez à ne pas obstruer la grille de sortie d'air chaud avec du linge.

A) Modèle 6346 (fig. 4).

Placez le bouton B sur la position •

• L'appareil délivrera alors une puissance de 1000 ou 2000 W suivant la position «sèchage» ou «chauffage» de la barre sèche-servlettes. Il sera alors régulé en fonction de la position du bouton de thermostat A.
• Votre appareil fonctionnera jusqu'à ce que vous replaciez le bouton B sur la position 0 : arrêt.

B) Modèle 6348 (fig. 5).

Placez le bouton B sur la position •

• L'appareil délivrera alors une puissance de 1000 ou 2000 W suivant la position «sèchage» ou «chauffage» de la barre sèche-serviettes.

Il sera alors régulé en fonction de la position du bouton de thermostat A.

• Notre appareil fonctionnera jusqu'à ce que vous replaciez le bouton B sur la position 0 : arrêt.
• En plaçant le bouton B sur la position, l'appareil fonctionnera pendant une durée de 2 heures quelles que soient la position de la barre sèche-serviettes et sera toujours régulé par le thermostat.
• Au bout des 2 heures, l'appareil s'arrête de fonctionner. Pour le remettre en route, tournez le bouton sur la position ● puis de nouveau sur la position Ⓞ si vous pouvez relancer un cycle de séchage.

C) Modèle 6349 (fig. 6).

Votre appareil peut être mis en marche manuellement ou par programmation.

Dans les deux cas, votre appareil délivrera une puissance de 1000 ou 2000 W, suivant la position «sèchage» ou «chauffage» de la barre sèche-serviettes, et sera régulé en fonction de la position du bouton de thermostat A.

Mise en marche manuelle.

Placez le bouton B sur la position •

Votre appareil fonctionnera jusqu'à ce que vous replaciez le bouton B en position 0 : arrêt.

Mise en marche programme.

Tournez le bouton B sur la position Programmation (fig. 6).

Le programmeur vous permet de programmer des temps de fonctionnement et des temps d'arrêt de votre appareil par intervalle de 30 mn minimum sur une période de 24 h.

• Vous devez accéder à l'heure de l'horloge de l'appareil en tournant le disque du programmeur vers la droite afin de positionner le chiffre indiquant l'heure par rapport au repère sur le boîtier (fig. 7 et 8). Ensuite, tirez les ergots vers l'extérieur pour les périodes de fonctionnement choisis.

Exemple : si vous voulez programmer votre appareil pour chauffer votre salle de bains de 6 h à 8 h du matin, tirez vers l'extérieur les 4 ergots situés entre les graduations 6 et 8 (fig. 8).

Votre appareil ainsi programmé se mettra en route tous les jours de 6 h à 8 h du matin et sera régulé en fonction de la position du thermostat.

Nota : vous pouvez arrêter manuellement votre appareil en cours de fonctionnement programme en positionnant le bouton B sur 0 ou le faire fonctionner en dehors des heures programmées en positionnant le bouton B sur la position marche manuelle ●, ici sans modifier votre programmation quotidienne.

7. Réglage du thermostat

Votre appareil est équipé d'un thermostat d'ambiance A qui permet de maintenir la température constante dans la pièce à chauffer. La position maxi assure la marche continue de l'appareil dans des conditions normales d'utilisation. Les positions intermédiaires correspondent aux différents réglages de température et assurent automatiquement les arrêts et remises en route de l'appareil.

• Position 9 : plus chaud.
• Position 1 : moins chaud.

Dès que la température ambiantedésirée est atteinte, l'appareil s'arrête et se remet automatiquement en marche afin de maintenir cette température.

8. Position hors-gel

Cette position vous permettra de maintenir automatiquement la température au-dessus de 5°C dans un local normalement isolé et d'un volume inférieur à 30m³ pour une température extérieure supérieure à -10°C

• Placez le bouton thermostat A sur la position *.
• Placez le bouton B sur la position ● : marche.

9. Installation MURALE

Assurez-vous que l'appareil soit bien positionné, boutons de commande en haut à droite.

Pose et branchement de l'appareil.

■ Installez impérativement votre appareil verticalement, dans le sens prescrit sur le schéma n° 2. ■ Vous devez raccorder tout appareil à poser fixe en position verticale (le boîtier de commandes se trouvant à droite de l'appareil) et suivant la prescription en vigueur. ■ Avant d'installer votre appareil, dévissez le support mural situé au dos de votre appareil. ■ Utilisez les moyens d'installation adaptés (vis + chevilles) pour installer le support mural (I) sur le mur. Fixez le support mural (I) sur le mur, à l'emplacement désiré, en respectant par rapport au sol, parois, etc. les distances minimales prescrites. (Fig. 2)

Conformément aux normes, vous ne devez pas adapter à ce cordon une fiche pour branchement sur une prise.

Lors du raccordement, le cordon devra être coupé afin de ne garder que la longueur nécessaire au branchement. Pour la France, l'appareil doit être installé conformément à la norme NFC 15-100. Une coupure bi-polaire doit être prévue sur l'installation électrique de votre habitation. Cet interrupteur doit avoir une ouverture de contact de 3mm.

Accrochez l'appareil conformément au dessin. ■ Repérez les 2 fentes d'accrochage situées au dos de votre appareil : - placez l'appareil contre le mur, la fente supérieure au-dessus du support mural, - faites glisser votre appareil vers le bas jusqu'à accrochage des 2 attaches supérieure et inférieure, - verrouillez à l'aide de la vis livrée avec le support mural (fig. 3). ■ Prenez éventuellement conseil auprès d'un spécialiste.

10. Entretien

L'appareil ne nécessite aucun entretien particulier.

Utilisez un chiffon doux pour enlever la poussière. Humidifiez le chiffon pour enlever une tache. Au moins une fois par an, nettoyez les grilles avec un aspirateur.

Pour ces opérations, il est impératif de mettre votre appareil sur la position arrêt.

Important : n'utilisez jamais de produits abrasifs qui risqueraient de détériorer le revêtement.

Un nettoyage plus complet ne peut être réalisé que par un réparateur agréé. - Cette intervention n'est pas prise en compte dans le cadre de la garantie.

Changement de cordon.

Si le cordon d'alimentation est endommagé, faites-le obligatoirement remplacer par un centre service/agree, des outils spéciaux étant nécessaires pour le démontage de cet appareil.

Problème	Causes	Solutions
Votre apparéil ne chauffe pas.	Il n'est pas branché.	Branchez-le.
	Le bouton Marche/Arrêt est sur 0.	Placez-le en position ●.
	Le thermostat est réglé sur une position trop faible par rapport à la température de la piece.	Placez le thermostat sur une position plus élevé.
	En cas d'échauffement anormal, un limiteur de sécurité coupe automatiquement le fonctionnement de l'appareil. Ex: Empoussiérage excessif de la grille d'entrée d'air (G).	Mettez le bouton sur la position 0, supprimez la cause d'échauffement. Lorsque la température de l'appareil redevient normale, remettez l'apparéil en marche avec la position ●.

Pour tout autre problème, prenez contact avec un centre service/agréé (liste jointe ou sur 3615 CALOR).

Important : cet appareil ne peut être réparé qu'à l'aide d'outils spéciaux.
