BEDIENUNGSANLEITUNG 6349 CALOR

Badezimmer-Heizlüfter mit Handtuchtrockner-Funktion

1. TECHNISCHE GEGEVENS Bestelnummer

For any other problems, please contact an approved service centre (see enclosed list). Important : special tools are needed to repair this appliance.

Deutsch. Sie haben gerade einen Wand-Heizlüfter mit Handtuchtrockner-Funktion erworben und wir möchten uns bei Ihnen dafür bedanken. Dieses Gerät ist mit einem speziellen Spritzwasserschutz ausgerüstet.

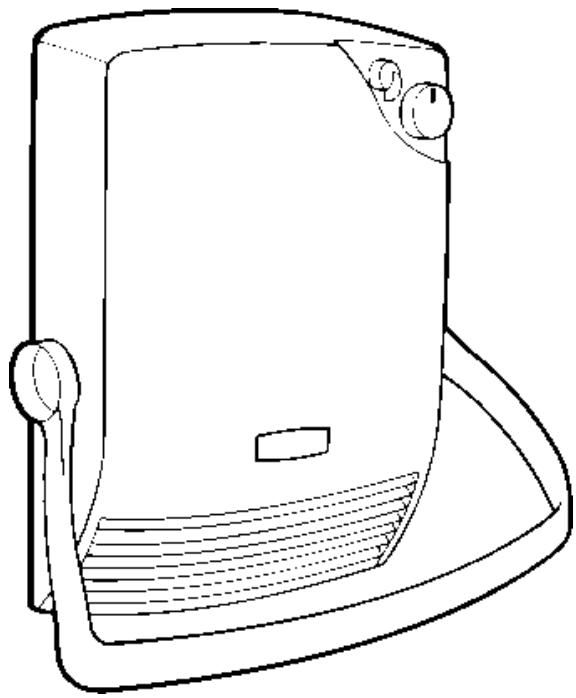

BESCHREIBUNG VORDERSEITE. A. Thermostat. B. Mod. 6346 : Ein/Aus-schalter. Mod. 6348 : Wahlschalter Aus / Manueller Betrieb / 2 Std.-Automatik Mod. 6349 : Wahlschalter Aus / Manueller Betrieb / Timer-Betrieb . C. Mod. 6349 : Programmierbare 24 Std.-Zeitschaltuhr. D. Warmluftaustrittsgitter. E. Handtuchstange. F. Entriegelungsknöpfe für Handtuchstange.

RÜCKSEITE. G. Kaltlufteintrittsgitter. H. Befestigungsschraube. I. Wandaufhängung. J. Kabel.

1. TECHNISCHE DATEN Referenz

Leistung : - Heizen - Trocken

Gewicht Maße (H. x B. x T.) Thermostat mit Frostschutzstellung

2. SPANNUNG Ihr Gerät ist für 230-240 V, 50 Hz Einphasensystem, ausgerichtet. Es ist nicht nötig, dieses Gerät an eine Steckdose mit Erdung anzuschließen, da es sich in Übereinstimmung mit den anzuwendenden Normen um ein Gerät der Kategorie II mit doppelter Isolierung handelt.

3. WARNUNG Hängen Sie sich nicht an die Trockenstange. Dieses Gerät ist ausschließlich dazu bestimmt, an der Wand befestigt zu werden (siehe Kapitel «9. Installation»). ■ Befestigen Sie das Gerät nicht direkt unter einer Wandsteckdose. ■ Das Gerät ist so anzubringen, daß die Ein/Aus-Schalter oder andere Schaltvorrichtungen von einer Person, welche Dusche oder Badewanne benutzt, nicht berührt werden können. ■ Dieses Gerät ist ausschließlich für den Hausgebrauch bestimmt. Es darf nicht für industrielle Zwecke verwendet werden. ■ Dieses Gerät dient ausschließlich dem Trocknen von Wäsche, die mit Wasser gewaschen wurde. ■ Achten Sie darauf, daß keine Gegenstände in die Gitter gelangen. ■ Überwachen Sie Ihr Gerät bei der ersten Benutzung. ■ Es ist normal, daß es bei der ersten Inbetriebnahme oder nach einer Reinigung des Geräts kurzfristig zu einer geringfügigen Geruchsbildung kommen kann (Staubablagerung). ■ Das Gerät entspricht den Richtlinien 73/23/EWG und 89/336/EWG. ■

4. SICHERHEIT Wichtig : Die auf Ihrem Gerät angebrachte Beschriftung «NICHT BEDECKEN» weist darauf hin, daß die Lufteintritts- und - austrittsgitter während des Betriebs nicht abgedeckt sein dürfen bzw. die freie Luftzirkulation nicht behindert werden darf. Ist dies doch der Fall, wird automatisch der Überhitzungsschutz wirksam. Der Überhitzungsschutz. Bei anormalem Temperaturanstieg stellt sich das Gerät durch den eingebauten Überhitzungsschutz automatisch aus. Stellen Sie in diesem Fall den Schalter B auf Position 0 und beseitigen Sie die Ursache für den Temperaturanstieg. Sobald die Gerätetemperatur wieder normal ist (nach ungefähr 15 Min.), können Sie das Gerät erneut einschalten, indem Sie den Schalter B auf Position ● stellen. Falls das Gerät nach dem Einschalten wieder nicht normal funktioniert, sollten Sie mit einem zugelassenen Reparaturdienst Kontakt aufnehmen. Um die Stromzufuhr zu Ihrem Gerät zu unterbrechen : müssen Sie den Ein/Aus-Schalter B auf 0 stellen.

5. VERWENDUNG IM BADEZIMMER In Übereinstimmung mit den geltenden Vorschriften.

6. INBETRIEBNAHME Position der Handtuchstange : «Trocknen» oder «Heizen». Das Gerät hat in der Position «Heizen» (Abb. 1) eine Leistung von 2000 W. Um das Gerät auf die Position «Trocknen» einzustellen, müssen Sie lediglich die Stange anheben (Abb. 1).

Nach einer Drehung um ca. 45° wird die Stange in der Trocknungsposition blockiert. Die Leistung wird automatisch auf 1000 W gesenkt. Um die Stange zu entriegeln und das Gerät auf die Heizposition umzustellen, müssen Sie gleichzeitig auf beide, an der Seite befindlichen Knöpfe F drücken. ■ Um eine möglichst optimale Trocknung zu gewährleisten, sollten Sie nicht mehrere Handtücher übereinanderhängen. ■ Wringen Sie die Handtücher gut aus, bevor Sie sie aufhängen. ■ Achten Sie beim Umstellen der Stange auf die Heizposition darauf, daß das Luftaustrittsgitter nicht von der Wäsche zugedeckt wird.

a) Modell 6346 (Abb. 4). Stellen Sie den Schalter B auf Position ●. Das Gerät wird, je nachdem, ob die Position «Trocknen» oder «Heizen» gewählt wurde, mit 1000 oder 2000 W arbeiten. Die Temperaturregelung erfolgt entsprechend der Stellung des Thermostatschalters A. Ihr Gerät läuft so lange, bis Sie den Schalter B auf 0 bzw. auf die Aus-Position stellen.

b) Modell 6348 (Abb. 5). Stellen Sie den Schalter B auf Position ●. Das Gerät wird, je nachdem, ob die Position «Trocknen» oder «Heizen» gewählt wurde, mit 1000 oder 2000 W arbeiten. Die Temperaturregelung erfolgt entsprechend der Stellung des Thermostatschalters A. Ihr Gerät läuft so lange, bis Sie den Schalter B auf 0 bzw. auf die Aus-Position stellen. - Wenn Sie den Schalter B auf Position stellen, wird das Gerät 2 Stunden in Betrieb sein, ganz gleich, in welcher Position die Trockenstange steht. Die Temperatur wird entsprechend der Thermostateinstellung reguliert. - Nach 2 Stunden wird sich das Gerät ausschalten. Möchten Sie das Gerät wieder einschalten, müssen Sie den Schalter erst auf Position ● und anschließend auf Position stellen, um einen neuen 2 Std.-Zyklus zu starten.

c) Modell 6349 (Abb. 6). Ihr Gerät kann manuell oder per programmierbarem 24 Std.-Timer betrieben werden. In beiden Fällen arbeitet das Gerät mit einer Leistung von 1000 oder 2000 W, je nachdem, ob die Handtuchstange auf der Position «Trocknen» oder «Heizen» steht. Die Temperatur wird entsprechend der Position der Thermostatschalters A reguliert. Manuelle Inbetriebnahme. Stellen Sie den Schalter B auf Position ●. Ihr Gerät wird so lange laufen, bis Sie den Schalter B auf Position 0 (Aus) stellen.

■ Inbetriebnahme durch programmierbaren 24 Std.-Timer. Drehen Sie den Schalter B auf die Position «Timer-Betrieb» (fig. 6). Mit der 24 Std.-Zeitschaltuhr können Sie die Dauer des Betriebs und die Stillstandszeit in Zeitabständen von mindestens 30 Min. über einen Zeitraum von 24 Stunden hinweg einstellen. - Stellen Sie als erstes die richtige Uhrzeit ein, indem Sie die Scheibe der Zeitschaltuhr so weit nach rechts drehen, bis die der Uhrzeit entsprechende Ziffer auf die Gehäusemarkierung zeigt (Abb. 7 und 8). - Drücken Sie anschließend die Stifte, die der gewünschten Betriebszeit des Gerätes entsprechen, nach außen.

Beispiel : wenn Sie das Gerät so programmieren möchten, daß Ihr Bad von 6.00 Uhr bis 8.00 Uhr morgens geheizt wird, müssen Sie die 4 Stifte zwischen der Stricheinteilung 6 und 8 nach außen drücken (Abb. 8). Mit dieser Programmierung wird sich Ihr Gerät jeden Tag von 6.00 Uhr bis 8.00 Uhr morgens einschalten. Die Temperaturregelung erfolgt gemäß der gewählten Thermostatposition. Anmerkung : Sie können ein Gerät, das nach vorprogrammierter Einstellung läuft, manuell ausschalten, indem Sie den Schalter B auf 0 stellen. Sie können das Gerät auch außerhalb der vorprogrammierten Zeiten in Betrieb nehmen, indem Sie den Schalter B auf die manuelle Einschaltposition ● stellen. Ihre Tagesprogrammierung wird dadurch nicht verändert.

7. THERMOSTATREGELUNG Ihr Gerät ist mit einem Raumthermostat A ausgerüstet, der dafür sorgt, daß die für den zu heizenden Raum gewählte Temperatur immer konstant bleibt. Steht der Thermostat auf maximaler Position, bleibt das Gerät unter normalen Benutzungsbedingungen ständig in Betrieb. Die Zwischenstellungen entsprechen den verschiedenen Temperatureinstellungen und bewirken das automatische Ein- und Ausschalten des Geräts. - Position 9 : wärmer. - Position 1 : weniger warm. Sobald die gewünschte Raumtemperatur erreicht wurde, schaltet sich das Gerät aus und stellt sich erst dann wieder automatisch ein, wenn zur Beibehaltung der gewünschten Temperatur wieder geheizt werden muß.

8. FROSTSCHUTZSTELLUNG Mit dieser Stellung können Sie die Temperatur in einem normal isolierten Raum mit einer Quadratmeterzahl unter 30 m3 bei einer Außentemperatur von mehr als - 10°C automatisch über 5°C halten. - Stellen Sie den Thermostatschalter A auf Position . - Stellen Sie den Schalter B auf Position ● : Ein.

9. BEFESTIGUNG AN DER WAND Vergewissern Sie sich, daß das Gerät richtig ausgerichtet ist und sich die Schalter rechts oben befinden.

Anbringen und Anschließen des Geräts. Das Gerät muß senkrecht angebracht werden, so wie es auf Abb. Nr 2 gezeigt wird. Sie müssen Ihr Gerät, unter Berücksichtigung der geltenden Vorschriften, unveränderlich an einer bestimmten Stelle in senkrechter Position befestigen (der Schaltkasten befindet sich rechts am Gerät). ■ Schrauben Sie vor der Installation die Wandaufhängung an der Rückseite des Gerätes ab. ■ Verwenden Sie für die Befestigung der Wandaufhängung (I) die geeigneten Schrauben und Dübel. ■ Befestigen Sie die Schiene der Wandaufhängung (I) an der gewünschten Stelle. Beachten Sie dabei die vorgeschriebenen Mindestabstände zum Boden, zu den Wänden, zur Decke und zu sonstigen Gegenständen. (Abb. 2) Gemäß den Normen dürfen Sie an dieses Kabel keinen Stecker anpassen, der für den Anschluß an eine Steckdose gedacht ist.

Beim Anschließen des Gerätes wird das Kabel auf die für den Anschluß benötigte Länge gekürzt. Bei der Elektroinstallation Ihrer Wohnung sollte eine zweipolige Unterbrechung vorgesehen sein. Dieser Schalter muß eine 3 mm große Kontaktöffnung aufweisen. ■ Bringen Sie das Gerät so an, wie es auf der Abbildung 3 gezeigt wird. ■ Lokalisieren Sie die beiden Längsöffnungen zum Einhängen des Geräts, die sich auf der Rückseite befinden : - Halten Sie das Gerät an die Wand, wobei sich die obere Öffnung über der Wandaufhängung befinden muß, - Schieben Sie das Gerät langsam nach unten, bis sich die obere und die untere Halterung in die jeweilige Öffnung eingehakt hat, - Sichern Sie die Halterungen mit Hilfe der im Installationssatz mitgelieferten Schraube H (Abb. 3). ■ Ziehen Sie erforderlichenfalls einen Fachmann zu Rate.

10. WARTUNG Das Gerät benötigt keine spezielle Wartung. ■ Entfernen Sie den Staub mit einem weichen Lappen. ■ Zum Entfernen von Flecken den Lappen befeuchten. ■ Saugen Sie mindestens einmal pro Jahr die Gitter mit dem Staubsauger ab. Bei diesen Reinigungsarbeiten muß das Gerät immer ausgeschaltet sein. Wichtig : Verwenden Sie niemals Scheuermittel, da diese den Belag zerkratzen könnten. ■ Eine vollständige Reinigung kann nur vom zugelassenen Reparaturdienst vorgenommen werden. ■

Dieser Eingriff fällt nicht unter die Garantie.

Auswechseln des Kabels. Falls das Kabel beschädigt ist, muß es von einer zugelassenen Servicestelle ausgewechselt werden, da für Zerlegen des Geräts Spezialwerkzeug benötigt wird.

11. FALLS PROBLEME AUFTAUCHEN Problem

Ihr Gerät heizt nicht.

Es ist nicht angeschlossen.

Schließen Sie es an.

Der Ein/Aus-Schalter steht auf 0.

Stellen Sie ihn auf Position ●.

Der Thermostat steht im Verhältnis zur Stellen Sie den Thermostat höher. Raumtemperatur auf einer zu niedrigen Position. Bei anormalem Temperaturanstieg schaltet sich das Gerät durch den eingebauten Überhitzungsschutz automatisch ab. Z.B.: Übermäßige Verstaubung des Gitters für den Lufteinlaß (G).

Stellen Sie den Schalter auf Position 0, beseitigen Sie die Ursache der Überhitzung. Sobald das Gerät wieder seine normale Temperatur erreicht hat, können Sie es wieder einschalten, indem Sie den Schalter auf ● stellen.

Für sonstige Probleme bitte mit einer autorisierten Servicestelle Kontakt aufnehmen (siehe beigefügte Liste). Wichtig : dieses Gerät kann nur mit Spezialwerkzeug repariert werden.
